BRUGSANVISNING HDS 1335 De Tr1 Kärcher

4. Steng vanntilførselen.

4. Ved ekstern vannforsyning: Steng vanntilførselen.

vanntilførselen og rull vannslangen på slangetrom- melen.

væske». Frostbeskyttelse batteri

10. Koble vannslangen til på returen for frostvæske.

11. Bland frostvæske i frostvæskebeholderen. Blan-

dard frostvæsketester og tilpass ved behov.

frostvæskebeholderen.

21. Straks det kommer frostvæske ut på frostbeskyttel-

3. Koble vannslangen til på returen for frostvæske.

10. Spyl i ca. 2 minutter helt til frostvæskebeholderen er

8. Plasser en jekk ved tilsvarende løftepunkt.

9. Løsne hjulskruene.

10. Løft apparatet med jekken.

Vannmangelsikring i flottørbeholderen er de- fekt.

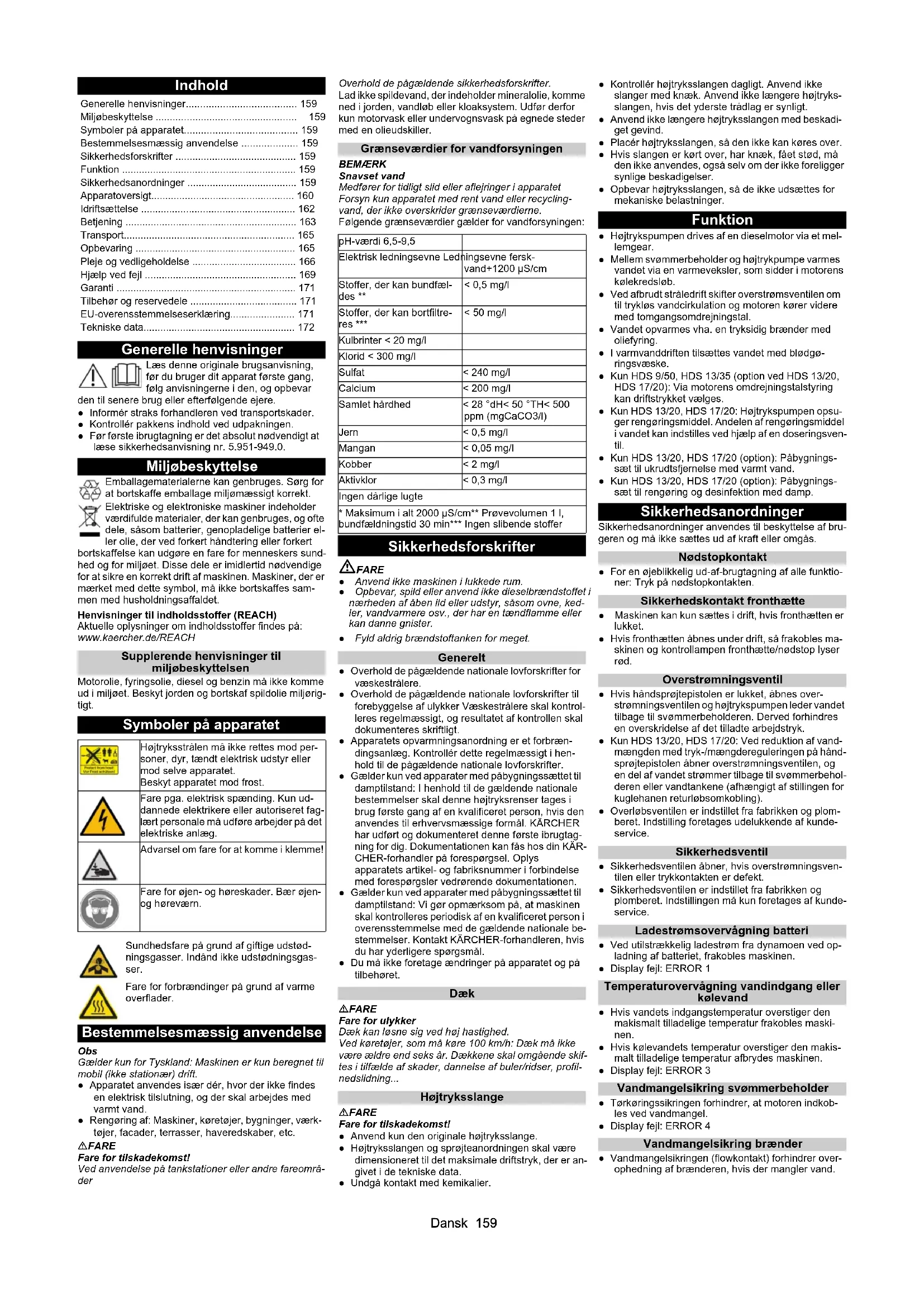

• 2,1 2,1 0,85 0,8Dansk 159 Indhold Generelle henvisninger Læs denne originale brugsanvisning, før du bruger dit apparat første gang, følg anvisningerne i den, og opbevar den til senere brug eller efterfølgende ejere. ● Informér straks forhandleren ved transportskader. ● Kontrollér pakkens indhold ved udpakningen. ● Før første ibrugtagning er det absolut nødvendigt at læse sikkerhedsanvisning nr. 5.951-949.0. Miljøbeskyttelse Emballagematerialerne kan genbruges. Sørg for at bortskaffe emballage miljømæssigt korrekt. Elektriske og elektroniske maskiner indeholder værdifulde materialer, der kan genbruges, og ofte dele, såsom batterier, genopladelige batterier el- ler olie, der ved forkert håndtering eller forkert bortskaffelse kan udgøre en fare for menneskers sund- hed og for miljøet. Disse dele er imidlertid nødvendige for at sikre en korrekt drift af maskinen. Maskiner, der er mærket med dette symbol, må ikke bortskaffes sam- men med husholdningsaffaldet. Henvisninger til indholdsstoffer (REACH) Aktuelle oplysninger om indholdsstoffer findes på: www.kaercher.de/REACH Supplerende henvisninger til miljøbeskyttelsen Motorolie, fyringsolie, diesel og benzin må ikke komme ud i miljøet. Beskyt jorden og bortskaf spildolie miljørig- tigt. Symboler på apparatet Bestemmelsesmæssig anvendelse Obs Gælder kun for Tyskland: Maskinen er kun beregnet til mobil (ikke stationær) drift. ● Apparatet anvendes især dér, hvor der ikke findes en elektrisk tilslutning, og der skal arbejdes med varmt vand. ● Rengøring af: Maskiner, køretøjer, bygninger, værk- tøjer, facader, terrasser, haveredskaber, etc. FARE Fare for tilskadekomst! Ved anvendelse på tankstationer eller andre fareområ- der Overhold de pågældende sikkerhedsforskrifter. Lad ikke spildevand, der indeholder mineralolie, komme ned i jorden, vandløb eller kloaksystem. Udfør derfor kun motorvask eller undervognsvask på egnede steder med en olieudskiller. Grænseværdier for vandforsyningen BEMÆRK Snavset vand Medfører for tidligt slid eller aflejringer i apparatet Forsyn kun apparatet med rent vand eller recycling- vand, der ikke overskrider grænseværdierne. Følgende grænseværdier gælder for vandforsyningen: Sikkerhedsforskrifter FARE ● Anvend ikke maskinen i lukkede rum. ● Opbevar, spild eller anvend ikke dieselbrændstoffet i nærheden af åben ild eller udstyr, såsom ovne, ked- ler, vandvarmere osv., der har en tændflamme eller kan danne gnister. ● Fyld aldrig brændstoftanken for meget. Generelt ● Overhold de pågældende nationale lovforskrifter for væskestrålere. ● Overhold de pågældende nationale lovforskrifter til forebyggelse af ulykker Væskestrålere skal kontrol- leres regelmæssigt, og resultatet af kontrollen skal dokumenteres skriftligt. ● Apparatets opvarmningsanordning er et forbræn- dingsanlæg. Kontrollér dette regelmæssigt i hen- hold til de pågældende nationale lovforskrifter. ● Gælder kun ved apparater med påbygningssættet til damptilstand: I henhold til de gældende nationale bestemmelser skal denne højtryksrenser tages i brug første gang af en kvalificeret person, hvis den anvendes til erhvervsmæssige formål. KÄRCHER har udført og dokumenteret denne første ibrugtag- ning for dig. Dokumentationen kan fås hos din KÄR- CHER-forhandler på forespørgsel. Oplys apparatets artikel- og fabriksnummer i forbindelse med forespørgsler vedrørende dokumentationen. ● Gælder kun ved apparater med påbygningssættet til damptilstand: Vi gør opmærksom på, at maskinen skal kontrolleres periodisk af en kvalificeret person i overensstemmelse med de gældende nationale be- stemmelser. Kontakt KÄRCHER-forhandleren, hvis du har yderligere spørgsmål. ● Du må ikke foretage ændringer på apparatet og på tilbehøret. Dæk FARE Fare for ulykker Dæk kan løsne sig ved høj hastighed. Ved køretøjer, som må køre 100 km/h: Dæk må ikke være ældre end seks år. Dækkene skal omgående skif- tes i tilfælde af skader, dannelse af buler/ridser, profil- nedslidning
• Højtryksslange FARE Fare for tilskadekomst! ● Anvend kun den originale højtryksslange. ● Højtryksslangen og sprøjteanordningen skal være dimensioneret til det maksimale driftstryk, der er an- givet i de tekniske data. ● Undgå kontakt med kemikalier. ● Kontrollér højtryksslangen dagligt. Anvend ikke slanger med knæk. Anvend ikke længere højtryks- slangen, hvis det yderste trådlag er synligt. ● Anvend ikke længere højtryksslangen med beskadi- get gevind. ● Placér højtryksslangen, så den ikke kan køres over. ● Hvis slangen er kørt over, har knæk, fået stød, må den ikke anvendes, også selv om der ikke foreligger synlige beskadigelser. ● Opbevar højtryksslangen, så de ikke udsættes for mekaniske belastninger. Funktion ● Højtrykspumpen drives af en dieselmotor via et mel- lemgear. ● Mellem svømmerbeholder og højtrykpumpe varmes vandet via en varmeveksler, som sidder i motorens kølekredsløb. ● Ved afbrudt stråledrift skifter overstrømsventilen om til trykløs vandcirkulation og motoren kører videre med tomgangsomdrejningstal. ● Vandet opvarmes vha. en tryksidig brænder med oliefyring. ● I varmvanddriften tilsættes vandet med blødgø- ringsvæske. ● Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20): Via motorens omdrejningstalstyring kan driftstrykket vælges. ● Kun HDS 13/20, HDS 17/20: Højtrykspumpen opsu- ger rengøringsmiddel. Andelen af rengøringsmiddel i vandet kan indstilles ved hjælp af en doseringsven- til. ● Kun HDS 13/20, HDS 17/20 (option): Påbygnings- sæt til ukrudtsfjernelse med varmt vand. ● Kun HDS 13/20, HDS 17/20 (option): Påbygnings- sæt til rengøring og desinfektion med damp. Sikkerhedsanordninger Sikkerhedsanordninger anvendes til beskyttelse af bru- geren og må ikke sættes ud af kraft eller omgås. Nødstopkontakt ● For en øjeblikkelig ud-af-brugtagning af alle funktio- ner: Tryk på nødstopkontakten. Sikkerhedskontakt fronthætte ● Maskinen kan kun sættes i drift, hvis fronthætten er lukket. ● Hvis fronthætten åbnes under drift, så frakobles ma- skinen og kontrollampen fronthætte/nødstop lyser rød. Overstrømningsventil ● Hvis håndsprøjtepistolen er lukket, åbnes over- strømningsventilen og højtrykspumpen leder vandet tilbage til svømmerbeholderen. Derved forhindres en overskridelse af det tilladte arbejdstryk. ● Kun HDS 13/20, HDS 17/20: Ved reduktion af vand- mængden med tryk-/mængdereguleringen på hånd- sprøjtepistolen åbner overstrømningsventilen, og en del af vandet strømmer tilbage til svømmerbehol- deren eller vandtankene (afhængigt af stillingen for kuglehanen returløbsomkobling). ● Overløbsventilen er indstillet fra fabrikken og plom- beret. Indstilling foretages udelukkende af kunde- service. Sikkerhedsventil ● Sikkerhedsventilen åbner, hvis overstrømningsven- tilen eller trykkontakten er defekt. ● Sikkerhedsventilen er indstillet fra fabrikken og plomberet. Indstillingen må kun foretages af kunde- service. Ladestrømsovervågning batteri ● Ved utilstrækkelig ladestrøm fra dynamoen ved op- ladning af batteriet, frakobles maskinen. ● Display fejl: ERROR 1 Temperaturovervågning vandindgang eller kølevand ● Hvis vandets indgangstemperatur overstiger den makismalt tilladelige temperatur frakobles maski- nen. ● Hvis kølevandets temperatur overstiger den makis- malt tilladelige temperatur afbrydes maskinen. ● Display fejl: ERROR 3 Vandmangelsikring svømmerbeholder ● Tørkøringssikringen forhindrer, at motoren indkob- les ved vandmangel. ● Display fejl: ERROR 4 Vandmangelsikring brænder ● Vandmangelsikringen (flowkontakt) forhindrer over- ophedning af brænderen, hvis der mangler vand. Generelle henvisninger p. 159
• Miljøbeskyttelse p. 159
• Symboler på apparatet p. 159
• Bestemmelsesmæssig anvendelse p. 159
• Sikkerhedsforskrifter p. 159
• Funktion p. 159
• Sikkerhedsanordninger p. 159
• Apparatoversigt p. 160
• Idriftsættelse p. 162
• Betjening p. 163
• Transport p. 165
• Opbevaring p. 165
• Pleje og vedligeholdelse p. 166
• Hjælp ved fejl p. 169
• Garanti p. 171
• Tilbehør og reservedele p. 171
• EU-overensstemmelseserklæring p. 171
• Tekniske data Højtryksstrålen må ikke rettes mod per- soner, dyr, tændt elektrisk udstyr eller mod selve apparatet. Beskyt apparatet mod frost. Fare pga. elektrisk spænding. Kun ud- dannede elektrikere eller autoriseret fag- lært personale må udføre arbejder på det elektriske anlæg. Advarsel om fare for at komme i klemme! Fare for øjen- og høreskader. Bær øjen- og høreværn. Sundhedsfare på grund af giftige udstød- ningsgasser. Indånd ikke udstødningsgas- ser. Fare for forbrændinger på grund af varme overflader. pH-værdi 6,5-9,5 Elektrisk ledningsevne Ledningsevne fersk- vand+1200 µS/cm Stoffer, der kan bundfæl- des ** < 0,5 mg/l Stoffer, der kan bortfiltre- res *** < 50 mg/l Kulbrinter < 20 mg/l Klorid < 300 mg/l Sulfat < 240 mg/l Calcium < 200 mg/l Samlet hårdhed < 28 °dH< 50 °TH< 500 ppm (mgCaCO3/l) Jern < 0,5 mg/l Mangan < 0,05 mg/l Kobber < 2 mg/l Aktivklor < 0,3 mg/l Ingen dårlige lugte p. 172

• Maksimum i alt 2000 μS/cm** Prøvevolumen 1 l, bundfældningstid 30 min*** Ingen slibende stoffer160 Dansk Brænderen starter kun, hvis vandforsyningen er til- strækkelig. ● Display fejl: ERROR 5 Trykkontakt/flowkontakt ● Kombinationen trykkontakt/flowkontakt frakobler maskinen i tilfælde af tørkøring eller lækage. ● Display fejl: ERROR 5 Niveauovervågning brændstof ● Ved brændstofmangel (brændstoftank tom) frakob- ler maskinen. Obs Gennem til-/frakobling af maskinen kan denne i hvert enkelt tilfælde anvendes i 5 min., indtil brændstoftanken er fuldstændig tom. ● Maskinen slukkes hvis brændstofføleren er defekt. ● Display fejl: ERROR 6 Motorolietryk ● Trykkontakten frakobler motoren, når det min. mo- torolietryk underskrides. ● Display fejl: ERROR 7 Udstødningsgastemperaturbegrænser ● Udstødningsgastemepraturbegrænseren afbryder brænderen, hvis udstødningsgastemperatur bliver for høj. ● Display fejl: ERROR 9 Temperaturovervågning brænder ● Hvis vandtemperaturen ved brænderudgangen overstiger den maksimalt tilladelige temperatur, slukker maskinen brænderen. ● Maskinen slukker brænderen, hvis temperaturføle- ren er defekt. ● Display fejl: ERROR 10 Flammeovervågning ● Flammeovervågningen frakobler brænderen ved en fejl i brænderen. ● Display fejl: ERROR 11 eller 12 Frakobling efter overskridelse af driftsklarhedsperioden eller af kontinuerlig drift ● Overskrides driftsklarhedsperioden eller kontinuer- lig drift med mere end 45 minutter, frakobles maski- nen elektronisk (fabriksindstilling). ● Display fejl: FEJL 14 eller 15 Sikringspal Sikringspallen på håndsprøjtepistolen forhindrer utilsig- tet tilkobling af apparatet. Apparatoversigt Beskrivelse af apparat 1 Reflektor (i begge sider) 2 Baghætte 3 Kombineret bremse-/baglygte med visning af køre- retning (t.v.) 4 Slangegennemføring ved lukket baghætte 5 Lås baghætte 6 Nummerplade med belysning 7 Kombineret bremse-/baglygte med visning af køre- retning (t.h.) 8 Fronthættens grebsfordybning (i begge sider) 9 Begrænsningslampe (i begge sider) 10 Stopkile 11 Støttehjul 12 Fangkroge 13 Stikforbindelse køretøjsbelysning 14 Sikkerhedswire 15 Trækstang 16 Parkeringsbremse 17 Koblingsarm 18 Holder til stikforbindelse køretøjsbelysning 19 Håndtag til støttehjul 20 Lås fronthætte 21 Fronthætte 22 Udstødningsåbning 23 LøfteøjeDansk 161 1 Dieselmotor 2 Mellemgear 3 Højtrykspumpe 4 Sikkerhedsblok brænder 5 Udstødning 6 Udligningsbeholder motorkølevand 7 Serviceåbning vandtank (t.v.) 8 Luftfilter 9 Typeskilt 10 Batteri 11 Chassis-nr. 12 Brænderblæser 13 Brændstofpumpe 14 Gennemstrømningsvandvarmer 15 Tændingstransformator 16 Serviceåbning vandtank (t.h.) 17 Rengøringsmiddelbeholder 18 Filter på rengøringsmiddel-sugeslangen 19 Rengøringsmiddel-sugeslange med niveauføler 20 Rengøringsmiddel-doseringsventil 21 Opbevaringsrum til håndsprøjtepistol 22 Opbevaringsrum til strålerør 23 Højtryksslange 24 Højtryksslangetromle 25 Nødstopkontakt 26 Lavtryk-slangetromle 27 Beholder til væskeblødgøringsmiddel 28 Frostbeskyttelsesmiddelbeholder 29 Påfyldningsstuds brændstoftank med si 30 Kuglehane frostbeskyttelse 31 Niveauvisning vandtank 32 Svømmerbeholder 33 Omdrejningstalstyring 34 Påfyldningsåbning svømmerbeholder med afdæk- ning/vingeskrue 35 Påfyldningsåbning til væskeblødgøringsmidlet 36 Kuglehane tilbageløbsskift 37 Styringsskab 38 Afskærmning (t.h.) 39 Afskærmning (t.v.) 40 Tilløbshane vandtank 41 Aftømningshane 42 Frostbeskyttelsesslange 43 Vandslange 44 Vandindgangsfilter 45 Manometer 46 Tilløb frostbeskyttelse eller parkeringsposition for GEKA lavtrykstilslutning 47 Tilbageløb frostbeskyttelse eller parkeringsposition for højtrykstilslutning 48 Tankdæksel 49 Betjeningsfelt Betjeningsfelt 0/OFF = Fra 1 Display 2 Maskinkontakt 3 Kontrollampe forglødning (rød) 4 Kontrollampe driftsberedskab (rød) 5 Nøgleafbryder 6 Driftsform ukrudtslugning V2.0 (option ved HDS 13/ 20, HDS 17/20) 7 Kontrollampe fronthætte/nødstop (rød) 8 Driftsform koldt-/varmtvand (0-100 °C) 9 Driftsform frostbeskyttelse 10 Driftsform ukrudtslugning V3.0 og V5.0 eller drifts- form damptilstand (option ved HDS 13/20, HDS 17/ 20) Godkendelsesdokumenter Godkendelsesdokumenterne for apparatet er gemt i E- apparatskabet. Skabet er lukket for transporten.162 Dansk Display normal drift 1 Brændstoftank (bjælkevisning) 2 Motor tændt (ON) eller slukket (OFF) 3 Væskeblødgøringsmiddeltank RM110/rengørings- middeltank CHEM (OK/empty) 4 Driftstimetæller 5 Driftstimer indtil næste service Obs Visningen af rengøringsmiddeltankens findes kun, hvis rengøringsmiddeltanken en gang før har været registre- ret som fyldt. I normal drift viser styringens display skiftevis følgende visninger: ● Normaldrift ● Service: Forfaldne vedligeholdelsesarbejder, der skal foretages af kundeservice (se pleje og vedlige- holdelse). Hvis flere vedligeholdelsesarbejder er forfaldne, vi- ses disse efter hinanden. Hvis der ikke er vedligeholdelsesterminer, som er forfaldne, bortfalder denne visning. ● Fejl: Optrædende fejl (se "Hjælp ved fejl") Hvis der er flere fejl, vises disse efter hinanden. Hvis der ikke er fejl, bortfalder denne visning. Display frostbeskyttelse 1 Brændstoftank (bjælkevisning) 2 Driftsart frostbeskyttelse Højtrykspistol 1 Højtrykspistolens sikkerhedspal 2 Højtrykspistol 3 Strålerør 4 Omløbermøtrik 5 Højtryksdyse 1 Højtrykspistolens sikkerhedspal 2 Højtrykspistol EASY!Force 3 Strålerør EASY!Lock 4 Omløbermøtrik EASY!Lock 5 Højtryksdyse 6 Tryk-/mængderegulering på højtrykspistolen 7 Sikringsarm 8 Aftrækker Idriftsættelse 몇 ADVARSEL Fare for tilskadekomst! Apparatet, tilbehør, tilførselsledninger og tilslutninger skal være i fejlfri tilstand. Hvis apparatet ikke er i en fejlfri tilstand, må det ikke be- nyttes. Opstilling og justering af maskinen BEMÆRK Overophedning af apparatet Undgå en overophedning af apparatet. Sørg for, at installationsstedet er tilstrækkeligt ventile- ret. BEMÆRK Fare for fejl og skader på maskinen. Under driften skal apparatet være vandret justeret. ● Vælg opstillingsstedet, så udstødningsåbningen ik- ke dækkes til.

1. Aktivér parkeringsbremsen.

2. Sænk støttehjulet med håndsvinget.

3. Løsn afrivingswiren fra trækkøretøjet.

4. Træk stikforbindelsen til køretøjsbelysningen ud, og

sæt den ind på trækstangens opbevaring til stik.

6. Kobl trækkøretøjet fra.

7. Justér maskinen til vandret med støttehjulet.

Åbning/lukning af frontkappe

1. Aktivér frontkappens lås.

Frontkappen åbner en smule.

2. Lås fangkrogen ved at trække ud i den.

Frontkappen svinger automatisk opad. Sørg for, at fangkrogen går i hak ved lukning. Motor

1. Kontrollér motorens olieniveau. Tag ikke maskinen i

1. Kontrollér olieniveauet på højtrykspumpens oliebe-

1. Kontrollér kølevæskens niveau i udligningsbeholde-

ren til motorkølevand, mens motoren er kold. Væ- skeniveauet skal ligge mellem MIN og MAX.

2. Påfyld kølevæske ved behov (se "Pleje og vedlige-

2. Rens/udskift luftfiltret, såfremt det er nødvendigt (se

Pleje og vedligeholdelse). Påfyldning af væskeblødgøringsmiddel ● Væskeblødgøringsmidlet forhindrer meget effektivt forkalkningen varmeslangen under driften med kalk- holdigt postevand. Den doseres dråbevist til tilløbet i svømmerbeholderen. ● Doseringen er på fabrikken indstillet til en vandets middel hårdhedsgrad. Obs En prøvebeholder med væskeblødgøringsmiddel er in- deholdt i leveringsomfanget.

1. Åbn påfyldningsåbningen til væskeblødgøringsmid-

2. Påfyld væskeblødgøringsmiddel.

3. Luk påfyldningsåbningen til væskeblødgøringsmid-

del. Påfyldning af brændstof FARE Uegnet brændstof Eksplosionsfare Påfyld kun dieselbrændstof eller let fyringsolie. Uegne- de brændstoffer, f.eks benzin, må ikke bruges. Obs Hvis der bruges biodiesel B5 (iht. EN 14214 - europæisk standard), skal der ikke tages højde for specielle drifts- , service og vedligeholdelsesbetingelser. Obs Hvis der bruges biodiesel B6 til B20 (iht. EN 14214 - europæisk standard) skal dieselmotoren ombygges. Desuden skal der tages højde for særlie drifts-, service- og vedligeholdelsesbetingelser. Henvend dig venligst til en autoriseret Yanmar.

2. Påfyld dieselbrændstof via brændstoftankens på-

4. Tør spildt dieselbrændstof op.

Påfyldning af rengøringsmiddel Kun HDS 13/20, HDS 17/20: FARE Uegnede rengøringsmidler Risiko for tilskadekomst Anvend kun KÄRCHER-produkter. Der må under ingen omstændigheder påfyldes opløs- ningsmidler (f.eks. benzin, acetone, fortynder). Undgå kontakt med øjnene og huden. Overhold rengøringsmiddelproducentens sikkerheds- og håndteringshenvisninger. Obs Kärcher tilbyder en individuelt rengørings- og plejemid- delprogram. Din forhandler rådgiver dig gerne.

1. Påfyld/udskift rengøringsmiddel.

Batteri Obs Apparatet er seriemæssigt udstyret med et vedligehol- delsesfrit batteri. Sikkerhedsforskrifter vedrørende batterierne Overhold altid nedenstående advarselshenvisninger ved håndtering af batterier: Overhold henvisningerne på batteriet, i brugsanvisningen og i køretøjets drift- svejledning! Brug øjenværn! Hold børn væk fra syre og batterier! Eksplosionsfare! Gnister, åben ild og rygning forbudt!Dansk 163 FARE Eksplosionsfare! Læg ikke værktøj eller lignende på batteriet. Kortslut- nings- og eksplosionsfare. 몇 ADVARSEL Forgiftningsfare! Sår må aldrig komme i kontakt med bly. Rengør altid hænder efter arbejde på batterier. 몇 ADVARSEL Ætsningsfare! Ved arbejder med batterisyre skal der bruges syrefaste beskyttelsesbriller, handsker og et forklæde Opladning af batteri FARE Fare for tilskadekomst! Overhold sikkerhedsforskrifterne ved omgang med bat- terier og brugsanvisningen fra producenten af oplade- ren. Oplad kun batteriet med en egnet oplader.

1. Frakobl batteriet.

2. Forbind opladerens pluspol-ledning med batteriets

3. Forbind opladerens minuspol-ledning med batteri-

4. Isæt netstikket og tænd opladeren.

5. Oplad batteriet med den lavest mulige ladestrøm.

Montering af højtrykspistol, strålerør, dyse og højtryksslange

1. Forbind strålerøret med håndsprøjtepistolen.

2. Stram strålerørets forskruning med hånden.

3. Sæt højtryksdysen i omløbermøtrikken.

4. Montér omløbermøtrikken, og spænd den fast.

5. Tilslut højtryksslangen til højtrykspistolen.

BEMÆRK Risiko for beskadigelse! Højtryksslangen er under tryk. Rul altid højtryksslangen helt ud. Kun HDS 13/20, HDS 17/20: Obs EASY!Lock-systemet forbinder komponenter hurtigt og sikkert med kun én omdrejning ved hjælp af et hurtigge- vind. Vandtilslutning Tilslutningsværdier, se de Tekniske data.

1. Rul vandslangen af tromlen og tilslut den til vandtil-

løbet (f.eks. vandhanen). Påfyldning af vandtanke

1. Åbn vandtankenes tilløbshane.

2. Rul vandslangen af tromlen og tilslut den til vandtil-

løbet (f.eks. vandhanen).

3. Åbn vandtilløbet.

Vandtankene fyldes via svømmerbeholderen. Når vandtankene er fyldt, lukker svømmerventilen i svømmerbeholderen.

4. Luk vandtilførslen.

5. Afbryd vandslangen fra vandtilløbet.

6. Rul vandslangen på op på slangetromlen.

Betjening FARE Brandfarlige væsker Eksplosionsfare Der må ikke sprøjtes med brandbare væsker. FARE Betjening uden strålerør Risiko for tilskadekomst Anvend ikke maskinen uden monteret strålerør. Kontroller, om strålerøret sidder godt fast inden brug. Strålerørets forskruning skal være skruet fast med hån- den. FARE Højtryksvandstråle Fare for tilskadekomst Fikser aldrig aftræksarmen og sikringsarmen i aktiveret position. Anvend ikke højtrykspistolen, hvis sikringsarmen er be- skadiget. Skub ved alt arbejde på apparatet højtrykspistolens sik- kerhedspal fremad. Hold højtrykspistolen og strålerøret med begge hæn- der. BEMÆRK Drift med tom brændstoftank Ødelæggelse af brændstofpumpen Anvend aldrig maskinen med tom brændstoftank. Åbning/lukning af højtrykspistolen

1. Åbning af højtrykspistolen: Aktivér sikringsarmen og

2. Lukning af højtrykspistolen: Aktivér sikringsarmen

og slip aftræksarmen. Udskiftning af dysen FARE Fare for tilskadekomst! Højtrykspistolen er under tryk. Frakobl apparatet før dyseskiftet, og betjen højtrykspi- stolen, indtil apparatet er uden tryk.

1. Frakobl apparatet, og betjen højtrykspistolen, indtil

apparatet er uden tryk.

2. Sørg for at sikre højtrykspistolen ved at skubbe sik-

kerhedspalen fremad.

Vandforsyning Vandforsyningen kan enten ske via en ekstern vandfor- syning eller via de interne vandtanke (2x 250 liter). Kuglehane tilbageløbsskift ● Stillling parallelt med køreretningen: Højtrykspum- pens cirkulationsvand strømmer i svømmerbehol- deren ved åben overløbsventil. Obs Hvis håndsprøjtepistolen lukkes ved denne kuglehane- position, så kan apparatet frakoble efter få minutter på grund af overtemperatur (se Hjælp ved fejl/ERROR 3). ● Stillling på tværs med køreretningen: Højtrykspum- pens cirkulationsvand strømmer i vandtankene ved åben overløbsventil. Ekstern vandforsyning

1. Sæt betjeningshåndtaget for kuglehanen returløbs-

omkobling parallelt med kørselsretningen (20 l).

2. Luk tilløbshanen på vandtanken.

Intern vandforsyning

1. Sæt betjeningshåndtaget for kuglehanen returløbs-

omkobling på tværs af kørselsretningen (500 l).

2. Åbn vandtankenes tilløbshane.

Tilkobling af maskinen Obs Apparatet kan kun anvendes med lukket fronthætte. Når fronthætten åbnes, frakobles apparatet og kontrol- lampen lyser. Obs Indtil det endelige arbejdstryk opnås, kan motorens om- drejningstal variere pga. ventileringen.

1. Lås nødstopkontakten op ved at trække i den.

2. Åbning af baghætten

3. Etablér vandforsyning.

4. Sæt nøglen i nøglekontakten.

5. Kun ved kold motor: Drej nøglekontakten til venstre

for at forgløde motoren, og hold den dér, indtil kon- trollampen for forglødning slukker.

6. Drej nøglekontakten til position "I".

Kontrollampen Driftsberedskab lyser. Styrings- spændingen tændes, og displayet viser driftstilstan- den.

7. Drej nøglekontakten til højre, indtil motoren kører.

8. Indstil apparatkontakten på drift med koldt/varmt

9. Skub sikkerhedspalen bagud for at afsikre højtryk-

10. Åbn højtrykspistolen.

Drift med koldt vand

1. Indstil apparatkontakten på "0/OFF“ (brænder fra).

Drift med varmt vand FARE Varmt vand Skoldningsfare Undgå kontakt med varmt vand.

1. Indstil apparatkontakten på den ønskede arbejds-

temperatur (maks. 100 °C). Brænderen tændes. Omdrejningstalstyring Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20): Obs Hvis motorens omdrejningstal øges, stiger driftstrykket også. Det kan aflæses på manometeret. ● Øg omdrejningstallet:

2. Tryk omdrejningstalstyringens håndtag op.

● Reducér omdrejningstallet:

3. Tryk omdrejningstalstyringens håndtag ned.

Indstilling af arbejdstrykket og flowmængden Kun HDS 13/20, HDS 17/20:

1. Indstil arbejdstrykket og transportmængden ved at

dreje på tryk-/mængdereguleringen på højtrykspi- stolen (+/-). FARE Fare for tilskadekomst! Sørg for, at forskruningen på strålerøret ikke løsner sig, når tryk-/mængdereguleringen indstilles. Drift med rengøringsmiddel Kun HDS 13/20, HDS 17/20: BEMÆRK Beskadigelse på grund af uegnede rengøringsmid- ler Uegnede rengøringsmidler kan beskadige maskinen og den genstand, der skal rengøres. Anvend udelukkende det rengøringsmiddel, der er be- regnet til genstanden. ● Brug en så lille mængde rengøringsmiddel som mu- ligt for at beskytte miljøet. ● Overhold den anbefalede dosering og henvisninger- ne, der følger med rengøringsmidlerne. ● Der må kun bruges rengøringsmidler, der er god- kendt af maskinproducenten. ● Kärcher-rengøringsmidler garanterer fejlfrit arbejde. Indhent rådgivning eller rekvirer vores katalog eller vores informationsblade til rengøringsmidlerne.

1. Hæng rengøringsmiddelsugeslangen i en beholder

med rengøringsmiddel, og skru skruelåget fast.

2. Indstil rengøringsmiddel-doseringsventilen på den

ønskede koncentration. Obs For at forhindre, at der ved drift med rengøringsmiddel og lukket håndsprøjtepistol løber rengøringsmiddel til- bage i svømmerbeholderen eller vandtankene, skal ren- gøringsmiddel-doseringsventilen lukkes. Ukrudtsfjernelse Kun HDS 13/20, HDS 17/20 (option): Obs For at anvende ukrudtsfjernelsen er påbygningssættet omdrejningstalsstyring (option, fra fabrikken: 2.013- 086.7, eftermonteringssæt: 2.013-014.0) obligatorisk! Betjening i henhold til driftsvejledningen til ukrudtsfjer- nelse WR 10, varenr. 5.968-256.0 eller WR 20/WR 50/ WR 100, varenr. 5.967-455.0! Derudover skal man være opmærksom på de følgende oplysninger:

1. Monter WR 10, 20, 50 eller 100 på strålerøret, og

isæt passende dyse (se pågældende driftsvejled- ning).

2. Drej nøglekontakten til position "I".

Kontrollampen Driftsberedskab lyser. Styrings- spændingen tændes, og displayet viser driftstilstan- den.

3. Tryk omdrejningstalstyringens håndtag ned indtil

anslag. Ukrudtslugning V2.0

1. Sæt apparatnkontakten på driftsformen ”Ukrudts-

2. Drej nøglekontakten til højre, indtil motoren kører.

3. Skub sikkerhedspalen bagud for at afsikre højtryk-

4. Åbn højtrykspistolen.

Displayet viser TEMP LOW: Det varer ca. 2-4 mi- nutter, før arbejdstemperaturen er nået. Displayet viser TEMP OKAY:

5. Gennemfør ukrudtsfjernelsen.

Ukrudtsfjernelse V3.0 & V5.0

1. Sæt apparatnkontakten på driftsformen ”Ukrudts-

fjernelse V3.0 & V5.0”. Ætsningsfare! Førstehjælp! Advarselsnotat! Bortskaffelse! Smid ikke batterier i skraldespanden!164 Dansk

2. Tænd WR-Box, sæt kontakten på "ON".

3. Indstil temperatur via SET og ved hjælp af tasterne

˄˅, og bekræft med √ (indstillingsområde 85-105 °C).

4. Drej nøglekontakten til højre, indtil motoren kører.

5. Skub sikkerhedspalen bagud for at afsikre højtryk-

6. Åbn højtrykspistolen.

Obs Det varer ca. 2-4 minutter, før arbejdstemperaturen er nået.

7. Gennemfør ukrudtsfjernelsen.

Damptilstand (damprengøring og desinfektion) Kun HDS 13/20, HDS 17/20 (option): Obs Ved drift med damptilstand er påbygningssættet om- drejningstalsstyring (option, fra fabrikken: 2.013-086.7, eftermonteringssæt: 2.013-014.0) obligatorisk! FARE Skoldningsfare! Øget arbejdstryk på grund af høj arbejdstemperatur. Vær opmærksom på, at arbejdstrykket på 3,2 MPa (32 bar) ikke må overskrides ved arbejdstemperaturer på over 105 °C. Obs Ved damprengøring er en drift med 2 strålerør ikke mu- lig.

strålerøret, og sæt den passende dampdyse i (va- renr., se tekniske data).

3. Stil omstilleren på "Damptilstand".

4. Tænd WR-Box, sæt kontakten på "ON".

6. Drej nøglekontakten til højre, indtil motoren kører.

8. Skub sikkerhedspalen bagud for at afsikre højtryk-

9. Åbn højtrykspistolen.

Obs Det varer ca. 2-4 minutter, før arbejdstemperaturen er nået.

10. Gennemfør damprengøring eller desinfektion.

Sikkerhedsfunktioner 1 WR-boksens kontrollampe lyser rødt: Systemtryk for højt, brænder frakobles, se hjælp ved fejl. 2 ERROR 5 vises på displayet på betjeningsfeltet: Sy- stemtryk for lavt, brænder starter ikke, se hjælp ved fejl/ERROR 5. Afbrydelse af driften

1. Luk højtrykspistolen.

2. Højtrykspistolen sikres, til dette formål skubbes sik-

kerhedspalen fremad. Obs Hvis højtrykspistolen lukkes, kører motoren videre med tomgangsomdrejningstal. Derved cirkulerer vandet mel- lem svømmerbeholder og højtrykspumpe og opvarmes. Når den maksimalt tilladte temperatur (55 °C) nås, fra- kobles motoren af temperaturføleren ved vandindgan- gen. Efter afkøling til under 50 °C kan apparatet tages i drift igen. Efter drift med rengøringsmiddel Kun HDS 13/20, HDS 17/20:

1. Indstil rengøringsmiddel-doseringsventilen på "0".

2. Skyl apparatet igennem med åbnet højtrykspistol i

mindst 1 minut. Slukning af apparatet FARE Fare på grund af varmt vand eller damp Skoldningsfare Efter anvendelse med varmt vand eller damp skal du anvende maskinen i mindst 2 minutter med koldt vand og åben højtrykspistol for at køle den ned. BEMÆRK Risiko for beskadigelse! Risiko for beskadigelse Stands aldrig motoren under fuld belastning med åbnet højtrykspistol.

1. Indstil apparatkontakten på "0/OFF“ (brænder fra).

2. Luk håndsprøjtepistolen.

Motoren regulerer til tomgangsomdrejningstal.

3. Drej nøglekontakten til position "0".

Kontrollampen Driftsberedskab slukker. Styrespæn- dingen frakobles og displayet slukker.

4. Ved ekstern vandforsyning: Luk vandtilførslen.

5. Betjen højtrykspistolen, indtil apparatet er uden tryk.

6. Højtrykspistolen skal sikres mod utilsigtet åbning

med en sikkerhedspal.

7. Ved ekstern vandforsyning: Fjern vandslangen fra

vandtilførslen, og rul den op på slangetromlen.

8. Rul højtryksslangen op på slangetromlen.

Frostbeskyttelse For at beskytte mod frostskader skal apparatet skylles igennem med frostbeskyttelsesmiddel. Obs Anvend et almindeligt frostbeskyttelsesmiddel til biler på glykolbasis. Obs Overhold håndteringsforskrifterne fra producenten af frostbeskyttelsesmidlet. Derved opnås også en vis beskyttelse mod korrosion. Frostbeskyttelse motor

1. Kontrollér motorens kølekredsløb for tilstrækkelig

frostbeskyttelse, påfyld evt. frostbeskyttelsesmid- del.

2. Se vedligeholdelsesarbejder "Kontrol og påfyldning

af kølevæske". Frostbeskyttelse batteri

1. Hvis apparatet ikke anvendes i flere uger ved kraftig

frost, skal batteriet afmonteres og opbevares på et frostsikkert sted. Gennemskylning med frostbeskyttelsesmiddel i kredsløbet (højtrykspumpe)

2. Indstil apparatkontakten på "0/OFF“ (brænder fra).

del-doseringsventilen på maksimum. Træk rengø- ringsmiddelsugeslangen ud af rengøringsmiddelbeholderen, og læg den, så den kan suges tom.

6. Åbn vandtankens tilløbs- og aftømningshane for at

tømme apparatet helt. Vandtankens niveauvisning sænkes helt.

7. Luk tilløbs- og aftømningshanen.

8. Afbryd højtrykspistolen fra højtryksslangen.

9. Tilslut højtryksslangen til tilløbet til frostbeskyttelse.

10. Tilslut vandslangen til tilbageløbet til frostbeskyttel-

11. Hæld frostbeskyttelsesvæsken i frostbeskyttelses-

med en almindelig frostbeskyttelsestester, og tilpas efter behov.

14. Hæld 20 liter frostbeskyttelsesmiddel i svømmerbe-

holderen, og luk påfyldningsåbningen.

15. Stil betjeningshåndtaget for kuglehanen frostbe-

skyttelsen på lodret stilling.

16. Sæt betjeningshåndtaget for kuglehanen returløbs-

omkobling parallelt med kørselsretningen (20 l).

17. Kun ved kold motor: Drej nøglekontakten til venstre

for at forgløde motoren, og hold den dér, indtil kon- trollampen for forglødning slukker.

18. Drej nøglekontakten til position "I".

Kontrollampen Driftsberedskab lyser. Styrings- spændingen tændes, og displayet viser driftstilstan- den.

19. Drej nøglekontakten til højre, indtil motoren kører.

Frostbeskyttelsesvæsken pumpes gennem appara- tet i kredsløbet.

21. Stil betjeningshåndtaget på kuglehanen frostbeskyt-

telse vandet, så snart der løber frostbeskyttelses- middel ud af frostbeskyttelsesmiddelslangen, og vent 5 sek.

23. Indstil apparatkontakten på "0/OFF“ (brænder fra).

Pumpning af frostbeskyttelsesmiddel ud af højtrykssystemet Obs Før driften skal frostbeskyttelsesvæsken pumpes ud af højtrykssystemet og tilbage i frostbeskyttelsesmiddel- beholderen.

2. Tilslut højtryksslangen til tilløbet til frostbeskyttelse.

3. Tilslut vandslangen til tilbageløbet til frostbeskyttel-

5. Hæld 20 liter rent vand i svømmerbeholderen, og

luk påfyldningsåbningen.

Drej nøglekontakten til venstre for at forgløde moto- ren, og hold den dér, indtil kontrollampen for forg- lødning slukker.

8. Drej nøglekontakten til position "I". Kontrollampen

Driftsberedskab lyser. Styringsspændingen tæn- des, og displayet viser driftstilstanden.

9. Drej nøglekontakten til højre, indtil motoren kører.

Frostbeskyttelsesvæsken transporteres ud af svømmerbeholderen med rent vand og ned i frost- beskyttelsesmiddelbeholderen.

10. Udfør skylningen i ca. 2 minutter, indtil frostbeskyt-

telsesmiddelbeholderen er fyldt.

12. Indstil apparatkontakten på "0/OFF“ (brænder fra).

Transport 몇 FORSIGTIG Fare for kvæstelser og risiko for beskadigelse! Uhensigtsmæssig transport Vær opmærksom på apparatets vægt ved transporten. BEMÆRK Risiko for beskadigelse! Uhensigtsmæssig transport Beskyt aftrækkeren mod beskadigelser under transport. Kørsel med anhænger Bemærk: Føreren af køretøjet, der trækker anhænge- ren på offentlige veje, skal sikre sig, at denne er i besid- delse af den nødvendige køretilladelse (kørekortskategori). FARE Uberegnelige kørselsreaktioner Maskinen kan komme i ubalance eller vælte under eks- treme drejebevægelser eller bremsesituationer, hvis tanken kun er halvfuld. Tøm eller fyld vandtanken helt, inden kørslen påbegyn- des.

1. Fyld eller tøm vandtanken fuldstændigt ved en tilladt

totalvægt på 1600 kg. Tøm vandtanken fuldstændigt ved en tilladt total- vægt på 1100 kg.

2. Skru højtryksslangen af højtryksudgangen på ma-

skiner uden slangetromle, og opbevar den i maski- nen.

3. Drej frontbøjlen (option) frem, og lås den.

4. Træk dækpresenningen hæk (option) ned, og lås

5. Indstil trækstangens højde med støttehjulet på høj-

de af køretøjets anhængertræk.

6. Anbring sikkerhedswiren på det trækkende køretøj.

1 Anhængerkobling åben2 Anhængerkobling lukket

7. Træk koblingsarmen nedad (åbnes).

8. Anbring trækstangen på anhængerkoblingens kug-

parallelt med trækstangen.

10. Sæt køretøjsbelysningens stikforbindelse i.

11. Drej støttehjulet opad med håndsvinget.

12. Sørg for, at støttehjulet peger i retning af anhænge-

ren, når det er kørt op.

13. Fjern kilerne fra hjulene og sæt dem ind i holderne.

14. Deaktiver parkeringsbremsen.

15. Kontroller, om anhængerens belysning (bremselyg-

ter, køreretningsvisere, baglygter, nummerpladebe- lysning) fungerer korrekt.

16. Kontrollér, om der sidder genstande fast i dækkene.

17. Kontrollér dækkenes tilstand.

18. Kontrollér dæktrykket, se "Vedligeholdelsesarbej-

de". Bemærk: Vær opmærksom på de lokalt gældende ha- stighedsbegrænsninger for køretøjer med anhænger, og overhold disse. Krantransport FARE Uhensigtsmæssig krantransport Fare for kvæstelser på grund af, at apparatet eller gen- stande falder ned Overhold de lokale ulykkesforebyggende forskrifter og sikkerhedsforskrifter. Apparatet må kun transporteres med kranen af perso- ner, der er blevet undervist i betjening af kranen. Kontroller inden hver krantransport hejseværket for be- skadigelse. Kontroller inden hver krantransport grebet for beskadi- gelse. Løft kun apparatet ved grebet. Anvend ikke anhugningskæder. Sørg for at sikre løfteanordningen mod utilsigtet aftag- ning af lasten. Fjern inden krantransport strålerøret med højtrykspisto- len, dyserne, fladerenseren og andre løse genstande. Transporter ikke genstande på apparatet under løfte- processen. Stå ikke under lasten. Sørg for, at der ikke opholder sig personer i kranens fa- rezone. Lad aldrig apparatet hænge på kranen uden opsyn. Opbevaring 몇 FORSIGTIG Fare for kvæstelser og beskadigelse ved manglen- de overholdelse af vægten! Ved transport og opbevaring af maskinen er der fare for kvæstelser og beskadigelse på grund af vægten. Vær opmærksom på maskinens vægt ved transport og opbevaring, se kapitlet Tekniske data. BEMÆRK Fare for beskadigelse på grund af frost! Vand, der ikke er tømt fuldstændigt, kan beskadige ma- skinen og tilbehøret, hvis det fryser. Tøm vandet fuldstændigt ud af maskinen og tilbehøret. Beskyt maskinen og tilbehøret mod frost.166 Dansk Pleje og vedligeholdelse 1 Påfyldningsåbning motorolie (foroven) 2 Påfyldningsåbning motorolie (i siden) 3 Oliemålepind (motor) 4 Oliefilter (motor) 5 Olieaftapningsskrue motor 6 Vandudskiller 7 Brændstoffilter 8 Påfyldningsåbning gearolie inkl. udluftning 9 Olieaftapningsskrue mellemgear 10 Olieskueglas mellemgear 11 Olieaftapningsskrue til pumpe 12 Olieskueglas pumpe 13 Oliemålepind (pumpe) 14 Sikkerhedsblok brænder 15 Frostbeskyttelsesskylleventil 16 Trykkontakt 17 Overstrømningsventil 18 Rengøringsmiddelindgang 19 Pumpeforfilter 20 Kontrolåbning 21 Brændstoffilter 22 Startmotor 23 Generator 24 Smudsudløb på luftfilteret 25 Luftfilter 26 LuftfilterindsatsDansk 167 Flowsheet 1 Frostbeskyttelsesmiddelbeholder 2 Beholder til væskeblødgøringsmiddel 3 Vandtilløb 4 Lavtryk-slangetromle 5 Vandindgangsfilter 6 Kuglehane frostbeskyttelse 7 Svømmerbeholder 8 Vandmangelsikring 9 Tilløbshane vandtank 10 Vandtank 11 Kuglehane tilbageløbsskift 12 Pumpeforfilter 13 Højtrykspumpe 14 Overstrømningsventil 15 Trykkontakt 16 Kontraventil 17 Sikkerhedsventil 18 Strømningskontakt 19 Gennemstrømningsvandvarmer 20 Temperaturføler brænder 21 Højtryksslangetromle 22 Højtryksudgang 23 Returløb frostbeskyttelse 24 Aftømningshane 25 Temperaturføler vandindgang 26 Varmeveksler 27 Mellemgear 28 Dieselmotor 29 Manometer 30 Temperaturføler kølevæske 31 Rengøringsmiddel-magnetventil 32 Rengøringsmiddel-doseringsventil 33 Rengøringsmiddelbeholder Display kundeservice Vedligeholdelsesintervaller Symbol Kundeservicens art Brænderservice Motorservice Pumpeservice Højtrykspistolservice Tidspunkt Aktivitet Af hvem Før enhver kørsel Kontrollér belysningen. Bruger Kontrollér dækkenes luftryk og tilstand. Bruger Dagligt Kontrollér oliens tilstand i skueglasset på højtrykspumpen. Tag ikke maskinen i brug, hvis olien er mælket. Kontakt kundeservice. BEMÆRK Risiko for beskadigelse! Informér omgående Kärcher-kundeservice, hvis olien er mælkeagtig. Bruger Generel visuel kontrol af apparatet. Bruger Kontrollér højtryksslangen for beskadigelser. Brug ikke højtryksslanger, der er beskadigede. Bruger Kontrollér vandfilter, rengør efter behov Bruger Kontrollér pumpeforfilter, rengør efter behov Bruger Kontrollér olieniveauet på motoren, påfyld olie efter behov. Bruger Kontrollér olieniveauet på mellemgearet, påfyld olie efter behov. Bruger Kontrollér brændstoffiltret på motoren, informér kundeservice efter behov. Bruger Kontrollér vandudskilleren på motoren, informér kundeservice efter behov. Bruger Kontrollér kølevæskestanden i udligningsbeholderen, påfyld kølevæske efterbehov. Bruger Kontrollér brændstoffiltret, informér kundeservice efter behov. Bruger Kontrollér filtret på rengøringsmiddel-sugeslangen, rengør det efter behov. Bruger Kontrollér ledningssystemet for utætheder. Bruger Efter de første 50 driftstimer Kontrollér kileremmens spænding på ventilatoren, tilspænd efter behov. Bruger Udskift olie i motoren. Kundeservice Udskift højtrykspumpens olie. Kundeservice For hver 50 driftstimer eller 3 måneder Kontrollér batteriet. Kundeservice168 Dansk Vedligeholdelsesarbejde FARE Sluk nøglekontakten, og træk nøglen ud før alt arbejde på apparatet. FARE Fare for kvæstelse på grund af elektrisk stød Læg ikke metalgenstande på dynamoen eller startmoto- ren. FARE Eksplosionsfare! Fare for tilskadekomst og beskadigelse Anbring ikke værktøj eller lignende på batteriet, dvs. på endepolerne og celleforbindelserne. Undgå altid rygning og åben ild. Sørg for god udluftning ved opladning af batterier i rum. Anvend udelukkende batterier og opladere, der er god- kendt af Kärcher (originale reservedele).

1. Lad maskinen køle af.

Rengøring af vandindgangsfilteret

2. Rengør filterindsatsen med rent vand eller trykluft.

3. Montér delene i omvendt rækkefølge.

Rengøring af pumpeforfilteret

3. Rengør filterindsatsen med rent vand eller trykluft.

4. Montér delene i omvendt rækkefølge.

Rengøring af filteret på rengøringsmiddel- sugeslangen

1. Skru rengøringsmiddel-sugeslangens skruelåg af.

2. Træk rengøringsmiddel-sugeslangen ud.

3. Rengør filteret i vand, og sæt det i igen.

Kontrol af olieniveau på motoren og påfyldning Obs Påfyldningsmængden mellem MIN- og MAX-markerin- gen på oliemålepinden er 1,6 liter.

1. Træk oliemålepinden ud, tør den af, og skub den ind

2. Træk oliemålepinden ud igen, og kontrollér olieni-

veauet. Olieniveauet er korrekt, hvis det ligger inden for markeringen på oliemålepinden.

3. Åbn påfyldningsåbningens dæksel, og påfyld frisk

fyldningsåbningens dæksel. Obs Luftbobler skal være i stand til at komme ud. Olietype se tekniske data. Kontrollér olieniveauet på mellemgearet, og påfyld gearolie

1. Kontrollér olieniveauet på mellemgearets olieskue-

glas. Olieniveauet er korrekt, når det er i midten af olie- skueglasset.

2. Åbn påfyldningsåbningens dæksel, og påfyld ny

gearolie, hvis olieniveauet ligger under midten af olieskueglasset.

3. Luk påfyldningsåbningen.

Obs Luftbobler skal være i stand til at komme ud. Olietype se tekniske data. Kontrollér olieniveauet på højtrykspumpens oliemålepind, og påfyld olie.

1. Skru oliemålepinden ud, tør den af, og skub den ind

veauet. Olieniveauet er korrekt, hvis det ligger inden for markeringen på oliemålepinden.

Obs Luftbobler skal være i stand til at komme ud. Olietype se tekniske data. Kontrol og påfyldning af kølevæske 몇 FORSIGTIG Der kan opstå skadelige stoffer. Vær opmærksom på den anvendte type frostbeskyttel- sesmiddel. Blandingen kan fremkalde en kemisk reaktion. Bland ikke forskellige typer frostbeskyttelsesmiddel. 몇 ADVARSEL Risiko for overophedning af motoren Ved manglende kølevæske kan motoren overophedes. Stands straks motoren, og lad den køle af. 몇 ADVARSEL Risiko for overophedning af motoren Ved manglende kølevæske kan motoren overophedes. Hvis motoren er så kraftigt overophedet, at der trænger damp ud, skal motoren omgående standses, og der skal overholdes en sikkerhedsafstand til motoren, indtil trykket er reduceret. BEMÆRK Risiko for skoldning på grund af motorkølevand Udligningsbeholderen står under tryk. Åbn aldrig dækslet på motorkølevandets udligningsbe- holder ved driftstemperatur.

1. Åbn dækslet på motorkølevandets udligningsbehol-

der, påfyld frisk og rent vand og det tilsvarende frostbeskyttelsesmiddel op til Max-mærket. Kontrol/rengøring af luftfilter Obs Til den grove rengøring af luftfilteret kan du holde op- samlingsbeholderen under smudsudløbet og aktivere smudsudløbet. Obs Kraftigt tilsmudsede eller defekte filterindsatser skal principielt udskiftes.

1. Løsn fjederspændingsbøjlen, tag dækslet af, og

fjern støvaflejringer.

2. Tag filterindsatsen ud.

3. Udblæs filterindsatsen indefra med trykluft (maks. 2

4. Rengør luftfilterhuset indefra med en klud.

5. Sæt filterindsatsen i luftfilterhuset.

6. Sæt dækslet på, og fastgør det med fjederspæn-

dingsbøjlen. Kontrol af ventilatorens kilerem 1 Fastgørelsesskruer dynamo 2 Kilerem 3 Remspænding ca. 7-9 mm Obs Hvis kileremmen ikke spændes tilstrækkeligt, kan det resultere i en overophedning af motoren eller en util- strækkelig opladning af batteriet.

1. Stands motoren, og træk nøglen ud af nøglekontak-

2. Tryk remmen ind mellem remskiverne med tommel-

fingeren for at kontrollere kileremmens spænding. For hver 200 driftstimer Kontrollér luftfilteret hhv. indsatsen, rengør det efter behov. Bruger Kontrollér kileremmens spænding på ventilatoren, tilspænd efter behov. Bruger Kontrollér mellemgearets med hensyn til tæthed. Kundeservice Rengør sien på brændstoftankens påfyldningsstuds. Kundeservice Udskift olie i motoren. Kundeservice Udskift oliefilterindsatsen på motoren. Kundeservice Gennemfør vedligeholdelser i henhold til vedligeholdelsesplanen. Kundeservice For hver 400 driftstimer eller hvert år Udskift luftfilterindsatsen. Bruger Kontrollér brændstoffiltret, udskift efter behov. Kundeservice Gennemfør vedligeholdelser i henhold til vedligeholdelsesplanen. Kundeservice For hver 600 driftstimer, eller hvert år Udskift højtrykspumpens olie. Kundeservice For hver 800 driftstimer Kontrollér blæsermotoren for funktion, udskift glidekontakter (kulbørster) efter behov. Bruger For hver 1000 driftstimer eller hvert år Udskift kølevæske. Kundeservice For hver 1000 driftstimer Udskifte olie i mellemgearet. Kundeservice Udskift kileremmen på ventilatoren. Kundeservice Kontrollér ventilsløret på motorens topstykke, indstil efter behov. Autoriseret Yan- mar forhandler For hver 1600 driftstimer Kontrollér indsprøjtningsdyserne på motoren, rengør efter behov. Autoriseret Yan- mar forhandler Kontrollér krumtaphusudluftningen på motoren, rengør den efter behov. Autoriseret Yan- mar forhandler For hver 2000 driftstimer eller hvert 2. år Udskift brændstofslangerne på motoren. Autoriseret Yan- mar forhandler Udskift kølesystemslangerne på motoren. Autoriseret Yan- mar forhandler For hver 2000 driftstimer Kontrollér ventilerne og ventilsæderne på motoren, lap efter behov. Autoriseret Yan- mar forhandler Gælder kun for apparater med påbygningssæt til damptilstand: Periodisk senest hvert 5. år Gennemfør en trykkontrol i henhold til producentens anvisninger. Kundeservice Tidspunkt Aktivitet Af hvemDansk 169 Obs Kileremmen skal kunne trykkes ca. 7-9 mm ind. Obs Udskift principielt de beskadigede kileremme. Smøring af påløbsbremsen

1. Pres det pågældende fedt ind i begge smørenipler

med en almindelig festsprøjte. 1 Smørenipler Kontrol af dæktrykket

1. Stil maskinen på en jævn flade.

2. Tilslut dæktrykmåleapparatet på dækventilen.

3. Kontroller lufttrykket (se "Tekniske data"), og tilpas

det om nødvendigt. Udskiftning af hjul FARE Livsfare på grund af trafik Stil apparatet på en plan flade, og bær advarselsbe- klædning ved reparationsarbejde på offentlige veje.

1. Stil apparatet på en plan flade.

2. Sørg for, at undergrunden er stabil. Derudover skal

maskinen sikres mod at rulle væk ved hjælp af stop- klodser.

3. Aktivér parkeringsbremsen.

4. Kontrollér dækkene.

5. Kontrollér, om der sidder genstande fast i dækkene.

6. Fjern genstandene.

7. Anvend et egnet, almindeligt middel til dækreparati-

on. Obs Overhold den pågældende producents anbefalinger. Fortsat kørsel er mulig, hvis produktproducentens angi- velser overholdes. Skift dæk eller hjul så hurtigt som muligt.

8. Placér donkraften på det tilsvarende holdepunkt.

9. Løsn hjulboltene.

10. Løft apparatet med donkraften.

11. Skru hjulboltene ud.

13. Sæt reservehjulet på.

14. Sæt hjulboltene i.

15. Sænk apparatet med donkraften.

16. Spænd hjulboltene over kryds.

Obs Der er ikke indeholdt en donkraft i leveringsomfanget. Obs Anvend en egnet almindelig donkraft. Anhænger

1. Lad regelmæssigt et autoriseret værksted kontrolle-

re bremseanlægget og chassiset. Hjælp ved fejl FARE Utilsigtet startet maskine Fare for kvæstelse, fare for stød Stil nøgleafbryderen på “0” før alt arbejde på maskinen, og træk nøglen ud. FARE Utilsigtet startende apparat, berøring af strømføren- de dele Fare for kvæstelse, fare for stød Sluk apparatet inden arbejde på apparatet. Træk netstikket ud. FARE Risiko for eksplosion og kortslutning. Læg ikke værktøj eller lignende på batteriet. 1 Lad apparatet afkøle. Display fejl 1 Fejlnummer 2 Motor fra (OFF) Kundeservice Hvis fejlen ikke kan afhjælpes, skal maskinen kontrolle- res af kundeservice. Fejl med visning på displayet Tilspændingsmoment 110-120 Nm Fejl Årsag Afhjælpning Ansvarlig ERROR 1 Ladestrøm Kileremmens spænding på ventilatoren for lav.

1. Efterspænd kileremmen på ventilatoren. Bruger

Dynamo defekt. 1. Kontrollér dynamoen, udskift ved behov. Kundeservice Ladestrømsovervågning defekt. 1. Kontroller kabelføring + relæ K9. Kundeservice ERROR 3 Temperatur vandindgang el- ler kølevand Vandtemperaturen i svømmerbeholderen for høj på grund af kredsløbsdrift.

1. Lad vandet køle af, eller aftap det. Sæt betjenings-

håndtaget for kuglehanen returløbsomkobling på tværs af kørselsretningen (500 l). Bruger Temperaturføleren på vandindgangen har frakoblet apparatet

1. Frakobl apparatet, og tilkobl den igen. Kontakt kun-

deservice, hvis fejlen forekommer flere gange. Bruger Temperaturføler vandindgang defekt 1. Udskift temperaturføleren. Kundeservice Kølevæskeniveau for lavt. 1. Fyld kølevæske i udligningsbeholderen. Bruger Kileremmens spænding på ventilatoren for lav.

1. Efterspænd kileremmen på ventilatoren. Bruger

Temperaturføler kølevand på motoren defekt. 1. Udskift temperaturføleren. Kundeservice ERROR 4 Vandmangel Ekstern vandforsyning: Vandtilførselstryk for lavt.

1. Kontrollér vandtilløbet. Bruger

Intern vandforsyning: Vandtanke tomme. 1. Fyld vandtankene. Bruger Vandmangelsikring i svømmerbeholderen de- fekt.

1. Udskift vandmangelsikringen. Kundeservice

Vandindgangsfilter tilsmudset. 1. Rengør vandindgangsfilteret. Bruger Vandslange utæt eller knækket. 1. Udskift vandslangen. Kundeservice Svømmerventil i svømmerbeholderen tils- mudset.

1. Rengør svømmerventilen. Kundeservice

Svømmerventilen i svømmerbeholderen sid- der fast eller er defekt.

1. Rengør eller udskift svømmerventilen. Kundeservice

ERROR 5 Flowkontakt&trykkontakt Flowkontakt defekt. 1. Udskift flowkontakten. Kundeservice Trykkontakt defekt. 1. Udskift trykkontakten. Kundeservice Overstrømningsventil defekt. 1. Udskift overstrømningsventilen. Kundeservice Kontraventil i overstrømningsventilen defekt. 1. Udskift kontraventilen. Kundeservice Pumpeforfilter tilsmudset. 1. Rengør pumpeforfilteret. Bruger Damptilstand: Systemtryk for lavt 1. Øg systemtrykket i små trin ved at dreje håndhjulet på overstrømningsenheden med uret. Bruger ERROR 6 Brændstofføler Brændstoftank tom. 1. Påfyld brændstof. Bruger Brændstoffølerens svømmer sidder fast. 1. Kontroller svømmeren. Kundeservice Brændstofføler defekt. 1. Udskift brændstofføleren. Kundeservice170 Dansk Fejlafhjælpning uden visning på displayet ERROR 9* Udstødningsgastempera- tur Udstødningsgastemperaturbegrænseren har udløst og frakoblet brænderen.

1. Frakobl apparatet, lad det køle af, og tilkobl det igen.

Kontakt kundeservice, hvis fejlen forekommer flere gange. Bruger Udstødningsgastemperaturbegrænser de- fekt.

1. Udskift udstødningsgastemperaturbegrænseren. Kundeservice

Brænder forkert indstillet. 1. Indstil brænderen. Kundeservice Varmeslange tilsodet eller tilkalket. 1. Fjern sod fra varmeslangen, eller afkalk den. Kundeservice ERROR 10* Temperatur brænder Ren- gøringsdrift med koldt vand er mulig. Temperaturføleren på brænderen (NTC) har frakoblet brænderen.

1. Frakobl apparatet, og tilkobl det igen. Kontakt kun-

deservice, hvis fejlen forekommer flere gange. Bruger Temperaturføler brænder defekt. 1. Udskift temperaturføleren. Kundeservice ERROR 11* Flammeføler (ingen flam- me) Rengøringsdrift med koldt vand er mulig. Dyseholder tilsmudset. 1. Rengør dyseholderen. Kundeservice Tændelektroder indstillet forkert eller tilsmud- set.

1. Indstil tændelektronderne rigtigt, eller rengør dem. Kundeservice

Flammeovervågningens fotocelle defekt. 1. Udskift fotocellen. Kundeservice Brændstofpumpe defekt. 1. Udskift brændstofpumpen. Kundeservice Magnetventil brændstof defekt. 1. Udskift magnetventilen. Kundeservice Brændstoffilter tilstoppet. 1. Udskift brændstoffilteret. Kundeservice Tændingstrafo defekt. 1. Udskift tændingstrafoen. Kundeservice ERROR 12* Flammeføler (flamme slukker ikke) Rengøringsdrift med koldt vand er mulig. Flammeovervågningens fotocelle defekt. 1. Udskift fotocellen. Kundeservice Brænder tilsodet, "eftergløder". 1. Fjern sod fra brænderen. Kundeservice ERROR 14 Frakobling efter 45 min. konstant pause Beredskabstid på 45 minutter overskredet. 1. Frakobl apparatet, og tilkobl det igen. Bruger ERROR 15 Frakobling efter 45 min. kontinuerlig drift Kontinuerlig drift er overskredet med 45 mi- nutter.

1. Frakobl apparatet, og tilkobl det igen. Bruger

Fejl Årsag Afhjælpning Ansvarlig Fejl Årsag Afhjælpning Ansvarlig Apparat stoppet, displayvisning sluk- ker Sikring smeltet. 1. Udskift sikringen. Bruger Ingen strømforsyning på vekselretteren på grund af under- eller overspænding på batte- riet.

1. Kontroller batteriet, oplad det eventuelt. Bruger

Vekselretter defekt. 1. Udskift vekselretter. Kundeservice Ingen displayvisning efter tilkoblin- gen Batteri tomt. 1. Oplad batteriet. Bruger Sikring smeltet. 1. Udskift sikringen. Bruger Fronthætte åben. 1. Luk fronthætten. Bruger Nødstopkontakt trykket. 1. Lås nødstopkontakten op ved at trække i den. Bruger Ingen strømforsyning på vekselretteren på grund af under- eller overspænding på batte- riet.

1. Kontrollér batteriet, oplad det eventuelt. Bruger

Vekselretter defekt. 1. Udskift vekselretter. Kundeservice Motor starter ikke eller går i stå igen med det samme Kontakt kundeservice. Arbejdstryk svinger Utæthed i højtrykspumpens indsugningska- nal.

1. Kontrollér ledningssystemet. Kundeservice

Luk ventilerne. 1. Udskift ventilerne. Kundeservice Brænder soder Brænder forkert indstillet eller tilsmudset. 1. Indstil eller rengør brænderen. Kundeservice Magnetventil brændstof defekt, dieselbrænd- stof drypper efter.

1. Kontrollér magnetventilen, udskift eventuelt spolen

eller magnetventilen. Kundeservice Hvid røg fra brænder Ingen tændingsgnist (kan ses gennem skue- glasset i brænderdækslet).

1. Kontakt kundeservice. Bruger

Kondensvand i dyseholderen. 1. Kontrollér dyseholderen, rengør. Kundeservice Brændstoftryk for lavt. 1. Kontrollér brændstofpumpen. Kundeservice Kontrollampe fronthætte/nødstop ly- ser Fronthætten blev åbnet under driften. 1. Luk fronthætten. Bruger Sikkerhedskontakt fronthætte defekt. 1. Kontrollér sikkerhedskontakten. Kundeservice Nødstopkontakt trykket. 1. Lås nødstopkontakten op ved at trække i den. bruger) Der drypper ud af bunden af apparatet Højtrykspumpe utæt. Bemærk: 3 dråber pr. minut er tilladt. Lad kundeservice kontrollere apparatet ved kraftigere utæthed. Kundeservice Apparatet opbygger ikke tryk Dyse tilstoppet/udvasket. 1. Rengør/udskift dyserne. Kundeservice Motorens driftstal for lavt. 1. Kontrollér motorens driftsomdrejningstal. Kundeservice Kun HDS 9/50, HDS 13/35 (option ved HDS 13/20, HDS 17/20): Omdrejningstalstyring de- fekt.

1. Kontrollér omdrejningstalstyringen. Kundeservice

Sikkerhedsventil utæt. 1. Kontrollér indstillingen, montér efter behov en ny tætning. Kundeservice Tilløbsledninger til pumpe utætte eller tilstop- pede.

1. Kontrollér alle tilløbsledninger til pumpen. Kundeservice

Højtrykspumpe banker Tilførselsledninger til pumpen utætte. Kontrollér alle tilløbsledninger til pumpen. Kundeservice Kun HDS 13/20, HDS 17/20: Utilstrækkelig eller ingen rengørings- middeltransport Rengøringsmiddel-doseringsventilen er luk- ket eller utæt/tilstoppet

1. Kontrollér/rengør rengøringsmiddel-sugeslangen

med filter Bruger Rengøringsmiddel-magnetventil utæt eller til- stoppet.

1. Udskift elektronikken eller rengøringsmiddel-mag-

netventilen. KundeserviceDansk 171 Garanti I det enkelte lande gælder de garantibetingelser, der er fastsat af vore salgsselskab. Eventuelle fejl ved appara- tet udbedres gratis inden for garantifristen, såfremt fej- len kan tilskrives en materiale- eller produktionsfejl. Hvis du ønsker at gøre garantien gældende, bedes du henvende dig til din forhandler eller nærmeste kunde- servicecenter medbringende kvittering for købet. (Se adressen på bagsiden) Yderligere garantioplysninger (hvis findes) kan findes i serviceområdet på dit lokale Kärcher-websted under "Downloads". Tilbehør og reservedele Obs Ved tilslutning af maskinen til en kamin, eller hvis der ik- ke kan ses ind i maskinen, anbefaler vi at montere en flammeovervågning (ekstraudstyr). Anvend kun originaltilbehør og -reservedele. De er en garanti for en sikker og fejlfri drift af maskinen. Informationer om tilbehør og reservedele findes på www.kaercher.com. EU-overensstemmelseserklæring Hermed erklærer vi, at nedenstående maskine på grund af sin udformning og konstruktion i den udførelse, i hvil- ken den sælges af os, overholder EU-direktivernes re- levante, grundlæggende sikkerheds- og sundhedsmæssige krav. Hvis maskinen ændres uden aftale med os, mister denne attest sin gyldighed. Produkt: Højtryksrenser Type: 1.524-xxx Type: 1.999-380.0 Relevante EU-direktiver 2006/42/EF (+2009/127/EF) 2000/14/EF 2014/30/EU 2014/68/EU (ekstraudstyr) Anvendte harmoniserede standarder EN 60335-1 EN 60335-2-79 EN 1829-1 EN 1829-2 EN ISO 12100 EN 13309: 2010 EN 55012: 2007 + A1: 2009 EN 62233: 2008 Anvendt overensstemmelsesvurderingsproces 2000/14/EF: Tillæg V Lydeffektniveau dB(A) HD 9/23 GeTr1 + HD 9/23 DeTr1 Målt: 105 Garanteret: 107 HDS 13/20 DeTr1 Målt: 97 Garanteret: 100 HDS 13/35 DeTr1 + HDS 9/50 DeTr1 Målt: 100 Garanteret: 102 HDS 17/20 DeTr1 Målt: 100 Garanteret: 102 OPTIONAL Produkt: ABS damp HDS 1000 Type: 2.013-093.0 Kategori af modul

Overensstemmelsesvurderingsprocedure Modul H1 Varmeslange Overensstemmelsesvurdering modul H1 Styringsblok Overensstemmelsesvurdering modul H1 Diverse rørledninger Overensstemmelsesvurdering art. 4, stk. 3 Anvendte specifikationer: i henhold til AD 2000 i henhold til TRD 801 Navn på det bemyndigede organ: 2014/68/EU TÜV Rheinland Industrie Service GmbH Am Grauen Stein 51105 Köln, Tyskland Identifikationsnr. 0035 Underskriverne handler på bestyrelsens vegne og med dennes fuldmagt. Dokumentationsbefuldmægtiget: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tlf.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2023/01/01 Overstrømningsventilen åbnes/luk- kes løbende ved åbnet håndsprøjtepi- stol Dyse tilstoppet. 1. Rengør dyserne. Bruger Apparatet er tilkalket. 1. Afkalk apparatet. Kundeservice Overstrømningsventil defekt. 1. Udskift overstrømningsventilen. Kundeservice Overstrømningsventilens koblingspunkt er indstillet forkert

1. Indstil overstrømningsventilen. Kundeservice

WR-boksens kontrollampe lyser rødt Damptilstand: Systemtryk for højt Reducér systemtrykket i små trin ved at dreje håndhjulet på overstrømningsenheden mod uret. Bruger Fejl Årsag Afhjælpning Ansvarlig172 Dansk Tekniske data Årsag til undtagelse i henhold til forordning (EU) 2019/ 1781, bilag I, afsnit 2 (12): j) Der tages forbehold for tekniske ændringer. HDS 9/50 DE Tr1 HDS 13/35 DE Tr1 HDS 13/20 DE Tr1 HDS 17/20 DE Tr1 Vandtilslutning Tilløbstemperatur (maks.) °C 30 30 30 30 Tilløbsmængde (min.) l/h (l/min) 1000 (16,7) 1500 (25) 1500 (25) 1800 (30) Tilløbstryk (maks.) MPa (bar) 0,05-1 (0,5-10) 0,1-1 (1-10) 0,1-1 (1-10) 0,15-1 (1,5-10) Effektdata maskine Transportmængde, vand l/h (l/min) 500-900 (8,3-15) 650-1300 (10,8- 21,7) 900-1300 (15-21,7) 900-1700 (15-28,3) Vandtryk med standarddyse MPa (bar) 15-50 (150-500) 10-35 (100-350) 6-20 (60-200) 6-20 (60-200) Overtryksventil (maks.) MPa (bar) 64 (640) 44 (440) 24 (240) 24 (240) Transportmængde dampdrift l/h (l/min) -- -- 460 (7,7) 460 (7,7) Transportmængde dampdrift desinfektion l/h (l/min) -- -- WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) WR 10, WR 20: 360 (6) WR 50, WR 100: 460 (7,7) Driftstryk dampdrift med dampdyse (maks.) MPa (bar) -- -- 3,2 (32) 3,2 (32) Delnr. Dampdyse (dysestørrelse) ved damprengøring -- -- 2.113-026.0 (060) 2.113-026.0 (060) Delnr. Dampdyse (dysestørrelse) ved desinfektion -- -- WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) WR 10, WR 20: 2.113-022.0 (045) WR 50, WR 100: 2.113- 026.0 (060) Ydelse køremotor kW 15,5 15 9 11 Motoromdrejningstal 1/min 3100 3300 2700 3300 Batteri V/Ah 12/41 12/41 12/41 12/41 Arbejdstemperatur for varmt vand (maks.) °C 30-98 30-98 30-98 30-98 Arbejdstemperatur dampdrift °C -- -- 155 155 Transportmængde, rengøringsmiddel l/h (l/min) -- -- 0-50 (0-0,8) 0-70 (0-1,2) Brændereffekt kW 65 97 105 105 Brændstofforbrug (maks.) l/h 11,7 15 13,7 14,3 Brændstofforbrug i koldtvandsdrift l/h 5,2 5,1 3,1 3,7 Højtrykspistolens tilbageslagskraft N 79 96 72 94 Standarddysens dysestørrelse 030 051 075 090 drivmidler Brændstof Diesel Diesel Diesel Diesel Oliemængde mellemgear l 0,35 0,35 0,35 0,35 Olietyper mellemgear SAE90 SAE90 SAE90 SAE90 Oliemængde pumpe l 1,2 1,2 1,3 1,3 Olietype pumpe 15W40 15W40 15W40 15W40 Motoroliemængde l 3,5 3,5 3,5 3,5 Type motorolie 15W40 15W40 15W40 15W40 Mål og vægt Længde x bredde x højde mm 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 3646 x 1747 x 1735 Vægt uden driftsstoffer kg 860-1020 860-1020 860-1020 860-1020 Totalvægt inkl. driftsstoffer og standardtilbehør kg 1440-1600 1440-1600 1440-1600 1440-1600 Godkendt akselbelastning kg 1600 1600 1600 1600 Tilladt støttelast (maks.) kg 1100/1600 100 100 100 Tilladt totalvægt (maks.) kg 100 1100/1600 1100/1600 1100/1600 Brændstoftank l 100 100 100 100 Vandtank l 500 500 500 500 Kølesystem l5555 Væskeblødgøringsmiddel l1111 Frostbeskyttelsesmiddel l 20 20 20 20 Rengøringsmiddeltank l -- -- -- -- Dæk Typegodkendelse iht. ECE R 30, ECE R 54, ECE R 108 el- ler ECE R 109 samt ECE R 117 Typegodkendelse iht. ECE R 30, ECE R 54, ECE R 108 el- ler ECE R 109 samt ECE R 117 Typegodkendelse iht. ECE R 30, ECE R 54, ECE R 108 el- ler ECE R 109 samt ECE R 117 Typegodkendelse iht. ECE R 30, ECE R 54, ECE R 108 el- ler ECE R 109 samt ECE R 117 Dækstørrelse 185 R 14 C 185 R 14 C 185 R 14 C 185 R 14 C Bæreevneindeks 104 104 104 104 Hastighedsindeks NNNN Hjulstørrelse/fælgform 5,5 J x 14 5,5 J x 14 5,5 J x 14 5,5 J x 14 Indpresningsdybde 30 30 30 30 Dæklufttryk MPa (bar) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) 0,45 (4,5) Bremsesystem Påløbsbremse Påløbsbremse Påløbsbremse Påløbsbremse Beregnede værdier iht. EN 60335-2-79 Lydtryksniveau L

dB(A) 103 103 100 103 Hånd-arm-vibrationsværdi højtrykspistol m/s
