Mærke	Profilo
Model	BMA5162EG
Apparattype	Indbygget opvaskemaskine
Højde (cm)	86
Bredde (cm)	60
Dybde (cm)	55
Vægt (kg)	Ca. 40
Strømforsyning	230 V / 50 Hz
Maksimal effekt (W)	2000
Primære funktioner	Flere vaskecyklusser, Vario-skuffe, EmotionLight, TimeLight, Gap illumination
Kapacitet (kuverter)	12-14 (estimat)
Installationstype	Indbygget under bordplade
Vedligeholdelse og rengøring	Filtre, spulearme, pumpe dæksel aftagelige til rengøring
Sikkerhed	Afbryd før reparation, beskyttelsesdør, VDE 0701 test
Reservedele tilgængelige	Ja (bordplade, spulearme, filtre, strømforsyningskabel, osv.)
Reparerbarhed	Detaljeret reparationsmanual inkluderet, originale dele anbefales
Indhold af vejledningen	989 sider inklusive reparationsinstruktioner
Tilgængelige sprog	Flersproget (FR, EN, DE osv.)

Ofte stillede spørgsmål - BMA5162EG Profilo

Hvordan rengør jeg filtrene i opvaskemaskinen?

Drej grovfiltret mod uret, fjern filtersystemet, sænk mikrofilteret. Rengør under rindende vand, sæt derefter på plads ved at justere pilene.

Hvad gør jeg, hvis opvaskemaskinen ikke tømmer?

Kontroller filteret og spildevandspumpens dæksel. Fjern pumpens dæksel med en ske, fjern rester og sæt på plads igen.

Hvordan udskifter jeg den øverste spulearm?

Skru den øverste spulearm af (1), træk den nedad (2). For at genmontere, indsæt den nye arm og skru fast.

Hvordan skifter jeg den nederste dørtætning?

Fjern de to låseclips, frigør overløbskanalen, løft renden, og fjern derefter tætningen. Monter den nye tætning ved at placere tætningshætterne og klikke på plads.

TimeLight-indikatoren virker ikke, hvad gør jeg?

TimeLight-modulet sidder bag på sokkelpladen. Fjern sokkelbeklædningen og derefter pladen. Lirk fastgørelserne op og udskift hele modulet.

Hvordan monterer jeg tablet-guiden i kurven?

Monter tablet-guiden skråt foran på kurven, centrer den og fastgør den. Brug referencer [00614935] og [00618565].

Kan jeg selv reparere strømledningen?

Ja, afbryd apparatet i mindst 60 sekunder. Afbryd kablet ved at trække det forsigtigt. Sæt det i igen til klik. Pas på brandfare, hvis det ikke er korrekt tilsluttet.

Hvordan afmonterer jeg bordpladen?

Fjern de bagerste skruer, tryk låsearmene opad, løft bordpladen og skub den bagud for at fjerne den.

Hvad er højden på mit apparat (81 eller 86 cm)?

Model BMA5162EG er 86 cm høj. Den øverste dørtætning skal skæres til 1850 mm for denne højde.

Hvordan skifter jeg EmotionLight?

Afbryd apparatet. Lirk den bagerste tap løs, fjern fatningen fra toppen og afbryd forbindelserne. Monter den nye fatning i rammen og klik på plads. Placer kablet uden at klemme det.

BRUGSANVISNING BMA5162EG Profilo

2.1 Generelle sikkerhedsanvisninger 129
2.1.1 Allehusholdningsapparater 129

Varktojer og hjælpemidler 130

Reparation 131

4.1 Udskiftning af topplade 131

4.1.1 Fjernelse af topplade 131
4.1.2 Montering af topplade 131

4.2 Montering af kurvesystem 132

4.2.1 Montering af en opvasketabssliske til 86 cm modellen.. 132
4.2.2 Montering af kopholdeclips 132
4.2.3 Montering af damperindsats 133

4.3 Udskiftning af varioDrawer 134

4.3.1 Fjernelse af varioDrawer 134
4.3.2 Montering af varioDrawer 135

4.4 Udskifting af spulearme 136

4.4.1 Fjernelse af spulearm. 136
4.4.2 Montering af spulearm.. 136

4.5 Udskiftingnffre 137

4.5.1 Fjernelse af filter 137
4.5.2 Montering af litre 137

4.6 Montering af bagepladesprjtehoved 138

4.7 Udskifting af stromkabel 139

4.7.1 Afbrydelse af stromkabel 139
4.7.2 Tilmutting af stromkabel 139

4.8 Udskiftning af saebelag 140

4.8.1 Fjernelse af sabelag 140
4.8.2 Isaetning af feder 140
4.8.3 Montering af saebelag 140

4.9 Udskifting af spildevandspumpens afdaekning 141

4.9.1 Fjemelse af spildevandsumpens afdakning 141
4.9.2 Montering af spildevandspumpens afdaekning 141

4.10 Udskiftning af sidepanel 142

4.10.1 Fjemelse af sidepanel 142
4.10.2 Montering af sidepanel 143

4.11 Udskifting af yderdor 144

4.11.1 Fjernelse af yderdor 144

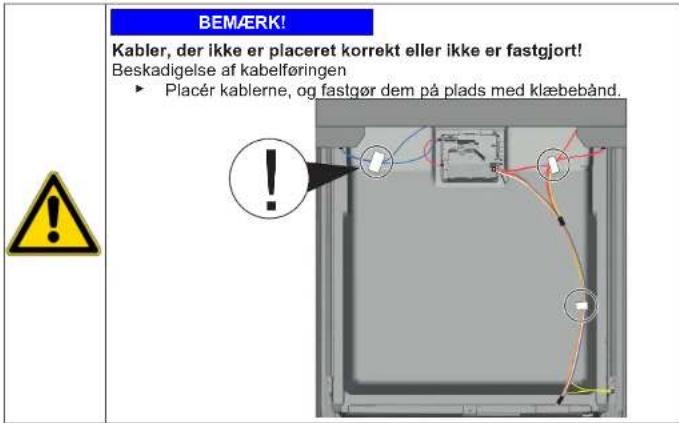

4.11.2 Montering af yderdor 144

4.12 Udskifting af betjeningspanel 146

4.12.1 Fjemelse af betjeningspanel 146
4.12.2 Montering af betjeningspanel 146

4.13 Fastgorelse af dorfjedre 147

4.14 Udskiftning af fodspark 149

4.14.1 Fjemelse af fodspark 149
4.14.2 Montering af fodspark 149

4.15 Udskiftning af sukkelplade 150

4.15.1 Fjemelse af sukkelplade 150
4.15.2 Montering af sukkelplade 150

4.16 Udskifting af overlobsledning 151

4.16.1 Fjernelse af overlobsrende 151
4.16.2 Montering af overlobsledning 152

4.17 Udskifting af inderd 154

4.17.1 Fjemelse af inderd.. 154
4.17.2 Montering af inderdor 154

4.18 Udskiftning af dorhaengsel. 155

4.18.1 Fjernelse af dorhaengsel 155
4.18.2 Montering af dorhaengsel 155

4.19 Udskiftnig af (nederste) dorpakning 157

4.19.1 Fjemelse af dorpakningen 157
4.19.2 Montering af dorpakningen 158

4.20 Udskifting af (overste) dorpakning 159

4.20.1 Fjemelse af dorpakning 159
4.20.2 Montering af dorpakning 159

Tip til reparation - Opvaskemaskine

4.21 Udskiftning af emotionLight 160

4.21.1 Fjernelse af emotionLight 160
4.21.2 Montering af emotionLight 160

4.22 Udskiftning af timeLight 163

Om dette Dokument

1.1 Vigtig information

1.1.1 Formal

Disse reparationsanvisninger hijelper kunden til selv at kinne reparere apparater i henhold til den gaeldende lovigving om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfälde af sporgsmål. Vi patager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauuer

Adverselsniveauerne bestar af et symbol og et signalord. Signalordene indikerer faresns alvor.

Advarselsniveau Betydning
FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorli-ge kvæstelser.
ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvor-lige kvæstelser.
PAS Pål	Manglende overholdelse af advarsels-meddelelsen kan medføre mindfulness køe-stelser.
BEMAERKI	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1:Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Faresymbol Betydning
!	Generel adverselsmeddeelse
	Fare for elektrisk spænding
	Eksplosionsfare
	Fare for at skære sig

Om dette Dokument

Faresymbol Betydning
	Fare for klemning
	Fare pga. varme overflader
	Fare pga. kraftigt magnetfelt
	Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advansler i dette dokument har et standardiseret udseende og en standardiseret op-byng.

FARE

Farens type og I

Mulige folger, hvis faren/advarslen ignoreres.

Fare for elektrisk stød pga. spændingsførende dele!

Dd ved elektrisk std

• Afbyrd apparatus fra stremforsyningen i mindfulness 60 sekund, for reparacioner pabegyndes.

1.2.4 Generelle symboler

Generelt symbol Betydning
i	Angivelse af et særigt tip (tekst og/eller grafik)
j	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af质地vendige værktæjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., sä...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparats display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle hushholdningsapparater

Fare for elektrisk stod pga. spændingsførende dele!

• Fejí forbindelse med reparaciones, der inveolverer elektriske componenter, kanti medrefere elektrisk stad!
• Afbyd apparatet fra stromnettet i mindst 60 sekunder, for arbejdet pabegyndes.
• Fäfter reparationen udfört en sikkerhedstest i henhold til VDE 0701 erler landspecifike forskritter.

Fare for tilskadekomst pga. skarpe kanter!

Brug beskyttelseshandsker.

• Brug kun originale reservedele.
  Fare for beskadigelse af elekrostatisk folsomme komponenter (elektronstatiske afladninger)!
  Berirke modulerne,herunder forbindelse og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer	Billeder
Skruetrækker Torx T20 med borehul [00340764]	100 mm for skruer med sik-ringsstift
Skruetrækker Torx T15	Længe 80 mm
Kærvskruetærkæker Blad 10 mm x 1,6 mm x 200 mm		Ø
Nåletænger [00340871]	Længe: 200 mm, lige

2021-03-22 9001630792 Copyright by BSH Hausgeräte GmbH Side 130 af 989

Reparation

4.1 Udskifting at topplade

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Der er fri adgang til apparatet.

4.1.1 Fjernelse at topplade

1. Fjern de to skruer pa bagsiden (1) (valgfrit).
2. Tryk begge lasegreb under toppladen opad (2).

1. Left toppladen en smule fortil (3).
2. Skub toppladen af bagud (4).
3. Fjern toppladen.

4.1.2 Montering af topplade

1. Lás bagsiden af toppladen ind i foringerne ved hjælp af holdekraverne (1).

1. Skub toppladen fremad (2).
2. Tryk toppladens front nedad, indtil begge lasegreb klikker horbart pa plads (3).
3. Skru de to skruer i gen (4) (valgfrit).

Reparation

4.2 Montering af kurvesystem

Preindstilling:

4.2.1 Montering af en opvasketabssliske til 86 cm modellen

Nodvendig voarktoj:

Opvasketabsvejledning [00614935]
Kopholdecips [00618565]
1. Sæt opvasketabsslken skrát i pá forsiden af kurven.
2. Centrér og klik opvasketabsslisken pa plads.

4.2.2 Montering af kopholdeclips

Nodvendig voarktoj:

Opvasketabsvejledning [00614935]
Kopholdecips [00618565]

Nár der vaskes kopper, kan kopholdeclipsen klappes op. Den ekstra vinkel reducrer samlingen af vand pa koppers bund. I tilfaide af hoje glas anbefaler vi at lade kopholdeclipsen vaere klappet ned. Hvis de overste kurve har en valgfr plastikindsats, skal den forst fjernes.

1. Fjem plastikindsatsen.

1. Klik kopholdeclipsen pa plads.

1. Klap clipsen op.

Reparation

1. Placér genstandene, der skal vaskes.

4.2.3 Montering af damperindsats Nodvendig varktoj:

Opvasketabsvejledning [00614935]
Kopholdeclips [00618565]

Klem damperindsatsen fast med endestykkerne under kurvesystemet.

Reparation

4.3 Udskifting af varioDrawer

4.3.1 Fjernelse af varioDrawer

1. Baj handtagsflapperne indad.

1. Fjern handtaget opad.

2. Tryk plastiksideindsatserne udad, og tryk dem opad ud af rammen.

Reparation

1. Boj forsigtig feringstapperne udad.

1. Traek de nedfaeldbare holdere ud at tapperne.

2. Tryk metalrammen ud af holderne fortil.

1. Skub metalrammen bagud af foringen.

4.3.2 Montering af varioDrawer

Monté i omvendr rækkefolge.

Reparation

4.4 Udskifting af spulearme

4.4.1 Fjernelse af spulearm

1. Skru den overste spulearm af (1), og træk den ned for at fjerne den (2).

1. Trak den nederste spulearm op for at fjerne den.

4.4.2 Montering af spulearm

1. Saat den nederste spulearm i Spulearmen klikker pa p
2. Sæt den øverste spulearm i, og skru den sikkert pa plads.

Reparation

4.5 Udskiftning filtr

4.5.1 Fjernelse af filter

1. Drej grovfilteret mod uret (1), og fjem filtersystemet (2).

Kontroller, at der icke falder fremmedlegemer ned i bundkarret.

1. Trak mikrofilteret ned for at fierne det.

4.5.2 Montering af filtre

1. Sarn filtersystemet igen.
   Serg for, at lasehagerne pa grovfilteret klikker pa plads.
2. Saet filtersystemet i apparatet, og drej grovfiteret med uret. Sorg for, at pilemaerkerne passer.

Reparation

4.6 Montering af bagepladesprojtehoved

1. Fjern den overste kurv.
2. Sæt bagepladesprjtehovedet i holderen (1), og drej det mod højre (2).

Bagepladesprajtehovedet klikker pa plads.

Reparation

4.7 Udskiftning af stromkabel

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.

4.7.1 Afbrydelse af stromkabel

Bevag forsigtigt stromkablest stik op og ned, og trak det ud af stikdase.

4.7.2 Tilslutng af stromkabel

BEMERK!

Overophedning af nettilslutningen!

andfare

Saat stromkablet fast i, indtil det klikker pa plads.

Saat stromkablets stik i stikdasen, indtil stikket klikker horbart pa plads.

Reparation

4.8 Udskiftning af saebelag

Der kan bruges en fille skruetrakker som et lfeveerktj.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Doren er abnet.
Sæbelåget er abnet.

4.8.1 Fjernelse af sabelag

1. Gld sabelaget 5 mm ind.
2. Løft sæbelåget forneden ud af føringsskinnerne, og tag sæbelåget foroven ud af føringsskinnerne.
3. Fjern fjederen.

4.8.2 Isaatning af fjeder

1. Saet den angeende af fiederen i dispensserenhedens monteringshul (1).

1. Sæt den korteende af fjederen i saebelagets monteringshul (2).
2. Tryk laget ind i dispensersenheden (3).

4.8.3 Montering af saebalag

1. Sæt i den ene side saebelaget 5 mm ind i foringsskinnerne for den helt abne position. Tryk den modsatte side ind i foringsskinnerne med forsigtig kraft.
2. Kontroller saebelagets Funktion.

Reparation

4.9 Udskiftning af spildevandsumpens afdakning

Preindstilling:

Kurven er fjemet.
Filtrene er fiemet. 137

4.9.1 Fjernelse af spildevandspumpens afdækning

1. Təm alt vand ud.

Brug en svamp, hvis det er nadvendigt.

1. Løsn pumpens afdækning ved hjælp af en ske, og tag fat i den ved tværstykket.

1. Løft pumpens afdaekning indad i en vinkel, og fjern den.

4.9.2 Montering af spildevandspumpens afdækning

Saat pumpens afdaekning i (1), og tryk den ned (2).

Pumpens afdaekning klikker pa plads.

Reparation

4.10 Udskifting af sidepanel

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Fritstaende apparater: Toppladen er fjernet. 131

4.10.1 Fjernelse af sidepanel

1. Vip sidepanelet en smule udad foroven (2).
2. Sænk sidepanelet, og træk det ud af bundkarret (3).

Reparation

4.10.2 Montering af sidepanel

1. Saet sidepanelet ind i bundkarret (1).

4.11 Udskiftning af yderdor

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.11.1 Fjernelse af yderdor

Fjern kun skruerne, der er beskrevet i de folgende trin.

1. Abn doren.
2. Fjern de fire skruer.

3.

Hold doren fast ved at holde den pa den ene side.

Fjern de to skruer.

4.11.2 Montering af yderdor

Reparation

Preindstilling:

Isolerende fleece er placeret korrekt og fastgjort pa andersiden af yerdaren.
Haengsler er sat ind i yderdoren.
1. Luk inderpren Eden at lade den gai indgreb.
2. Skub yderdoren opad neden under betjeningspanelet (1).

1. Tryk yderdoren mod inerdaren, og hold den der (2).

4

Hold doren fast ved at holde den pa den ene side.

Abn doren, og fastgwr den med to skruer (4 x 11 mm metalskruer).

1. Fastgor yderdoren med fire skruer (4 x 11 mm metalskruer).

Reparation

4.12 Udskiftning af betjeningspanel

Hvis et betjeningsmodul er defekt, skal hele betjeningspanelet udskiftes.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Yderdaren er fjernet.
Yerdoren er fjernet (fuldintegeret/integreeret).

4.12.1 Fjernelse af betjeningspanel

1. Afbyd de elektriske tilslutninger fra betjeningspanelet og sensoren til lapt afspændingsmiddelniveau (1, 2).

1. Afbryd jordkablet (3) (valgfrit).
2. Abn apparatusets dcr.

3. Hold betjeningspanelet fast for at forhindre det i at falde ned (hold pa det).

4. Fjern de seks skruer.

1. Fjern betjeningspanelet.

4.12.2 Montering af betjeningspanel

Brug skruer pa 4 x 16 mm.

Monteri ovmendr raskkefolge.

Reparation

4.13 Fastgorelse af dorfjedre

1. Tag kabelf.orgengs afdaknng ud.

2.1.Abn daren en smule (1).

1. Fastgør noten i bundkarret (2).
2. Luk doren (3) langsomt.

Kabelsystemet saelter automatisch sig selv pa dorhaengslet.

Reparation

3.1. Luk doren en smule (4).

1. Bevag noten bagud, og frigor dorhaengslet (5).
2. Abn doren (6).

1. Gentag proceduren igen pa den,anden side af apparatet.

Reparation

4.14 Udskiftning af fodspark

Fddderne er identiske og kan byttes om.

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Yderdaren er fjernet.
Yerdroen er fjernet (fuldintegeret/integreeret).

4.14.1 Fjernelse af fodspark

1.

Forkert fjernelse.
Hvis fodsparket losnes i sider og fjernes, kan de to beslag knække af. Hvis kun et beslag er beskadiget, kan der skifles side, eftersom beslagene er identiske.
Det anbefales at sætte noget under apparatet ved fronten for at lette belastningen på fodsparket med fødernde.

1. Kom en skruetraekker ind i faringerne (1), og frigør hagen ved at trykke nedad.

1. Loft fodsparket af.

2. Fjern fddderne fremad (1).

4.14.2 Montering af fodspark

1. Saet foderne i.
2. Saet fodsparket pa foroven (1), og tryk det ned, indtil det klikke hertbart pa plads (2).

Reparation

4.15 Udskiftning af sukkelplade

Sokkelpladen er placeret i det nederste omrade pa fronten.

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Mabelpanelet (valgrit) er fernet.
Yerdaren er fjernet.
Yderdoren er fjernet (fuldintegreret/integreret).
Fodsparket er fjernet (valgfrit).→149

4.15.1 Fjernelse af sukkelplade

1. Fjern de to skruer (1).

1. Deaktiver laseelementerne (2).

2. Vip forsigtigt sukkelpladen fremad (1).

4.

Afnængigt af modelserieme er stikket til emotionLight stadig fastgjort pa saklen.

Las stikket op pa Iasetappen, og traek det bagud (valgfrit) (2).

4.15.2 Montering af sukkelplade

Monter Sokkelpladen i omvendt raskkefolge.

Reparation

4.16 Udskiftning af overlobsledning

Overlobsledningen er placeret i det nederste omrade i fronten af apparatet.

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Mobelpanellet er fjernet (valgfrit).
Yerdaren er fiernet.
Fodsparket er fjernet (valgfrit),→149
Sokkelpladen er fiemet. 150

4.16.1 Fjernelse af overlobsrende

Restvand

Nar aflobsslangen er fjernet, kan der Iobe restvand ud.
- Opsaml vendet, aller fjern det fra bundkarret med en sugesprojte.

1. Left lasekanismen ud forven (1, 2).

1. Frigør laseelementet forven.

3.1.Saat skruetraekkeren i under metalsikringen (1).

1. Frigør forsigtigt metalclipsen (2).

Reparation

1. Lof overlobsledningen af.

4.16.2 Montering af overlobsledning

Vandskade pga. forkert montering af overlobsledningen! Saet overlobsledningen korrekt i bundkarrets forming foreden. Klik overlobsledningen korrekt pa各行 forven.

1. 1. Placér overlbsledningen (1).

2. Bevag overlobsledningen ind i pakningen (2).

3. Tryk overløbsledningen i pakningens føring (3).
4. Saet overlobsledningen forsigtigt i (4).
5. Clips overlobsledningen i (5).

Reparation

1. Kontroller monteringen i venstre og hore side. 3. Kontroller, at overlobsledningen sidder fast.

4.17 Udskiftning af inderdor

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.17.1 Fjernelse af inderdor

1. Fjem skrueme (1). 2. Fjem inderdoren opad (2).

1. Fastgår dørhængslet med skruer.
2. Placér inderdøren pa dørhaengslet.
3. Fastgör inderdøren med skruer.

4.17.2 Montering af inderdor

1. Klap dorpakningen til fronten.
2. Bevag inderdoen bag dorpakningen.
3. Luk inderdaren.
4. Klap dorpakningen opad. Sidedelene peger o
5. Bevæg dørhaengslet opad.

Reparation

4.18 Udskiftning af dorhaengsel

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Der er fri adgang til apparaterne.
Sidepanelet er fjernet. 142
Yderdoren er fjernet.
Inderdoren er fjernet.
Bettineningspanelet er fjernet. 146
Dorfiedrene er fastgjort.147
Fodsparket er fiernel,→149
Sokkelpladen er fjernet. 150
Overlobsrenden er fiernet. 151

4.18.1 Fjernelse af dorhaengsel

1. 1. Frigör lasekrogen med en skruetækker (1).

2. Traek dorhaengslet fremad (2).

1. Friger jordforbindelsen pa doraengslet.

4.18.2 Montering af dorhaengsel

Fare for elektrisk stød pga. spændingsførende dele!

Vsfare pga. elektrisk stdd itilfaelde af ukorrekt reparations

Elektriske dele skal repareres af kvalificerede elektrikere.
Fa after reparation unduft an sikkerhedstest i henhold til VDE 0701 ell erlandespecifikke forskritter.

Reparation

1. 1. Placér hængslet pa apparatet (1).

2. Bevæg haengslet nedad (2), indtil det er gæt i indgrep pa apparatet.

2.

En manglende jordforbindelse kan medfere spændingspotentiale pa daren.

Etabler jord forbindelse.

Reparation

4.19 Udskiftning af (nederste) dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yerdareden er fjernet.
Sokkelpladen er fjemet. 150
Fodsparket er fjernet (valgfrit).→149
Dorfjedrene er fjernet.
Betieningspanelet er fiernet.
Kabelbundtholderen forneden til hijre er fjernet.

4.19.1 Fjernelse af dorpakningen

1. Fjern de to holdeclips pa den nederste dorpakning (1, 2).

1. Frigor overlobsrenden.

1. Left overlobsrenden af.

Reparation

1. Fjern den nederste dorpakning fra inderdren.

4.19.2 Montering af dorpakningen

1. Montér pakningshafterne i venstre og hore side pa pakningsskinnen med dorpakningen.

1. Sæt ørpakningen med pakningslasken i inderdøren.
2. Fastgor dorpakningen med to holdeclips.

Reparation

4.20 Udskifting af (overste) dorpakning

Preindstilling:

Apparatet er afbrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.

4.20.1 Fjernelse af dorpakning

4.20.2 Montering af dorpakning

Dorpakningen skal skæres til den korrekte længe for montering. Den er 1750 mm for apparater med en højde pa 81 cm og 1850 mm for apparater med en højde pa 86 cm.

1. Klargor en passende dorpakning.
2. Sorg for correkt moneringsposition for pakningsprofilen.

1. Den hvide prik skal vare pa niveau med pakningens kontaktfladeliste.

4

Pakningen mägressive bøglét er strakt i hjørnere. Pakningen skæres over på skrå for endere og spidser til vaek ind i bunden af beholderen i fronten.

Pakningens endeposition skal vare lige i forhold til fronten under inderdoren. Pak- ningen bør sa vidt muligt ligge pa mod beholderens side.

Korrekt monteret dorpakning:

Reparation

4.21 Udskifting af emotionLight

emotionLight befinder sig foroven i skylletankens udvendige frontomrade.

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Der er fri adgang til apparaterne.
Toppladen er fjernet (valgfrit).
Sidepanelet pa hajre side er fjernet (valgfrit).→142

4.21.1 Fjernelse af emotionLight

1. Frigør lasekrogen pa bagsiden (1).

1. Fjern holderen opad (2).

2. Trak stikket ud af konnektoren (forneden til hore i fronten af apparatet).

3. Fjern den elektriske tilstluting fra strømmodulet.

eskadigelse af kablet i omradet omkring dorhaengslet.

Monter kablet i omradeit omkring dhrangslet (mellem pladehaangslet og skylletanken) pa en sadan made, at det ikke kan blive beskadiget af beveagelige delte.

Monté kablet i hôjre side forneden.

Reparation

Fig. 3: Fladkabel

1. Saet stikket i.

Reparation

Udskift kun timeLight som en komplet del. timeLight-modulet er fastgjort pa bagsiden af sukkelpladen.

Preindstilling:

Apparatet er abrudt fra stromforsyningen.
Apparatetafbrudtrafvandforsyningen.
Fodsparket er fiernet. 149
Sokkelpladen er fjernet og vendt.→150

1. Bøj laseelementerne (1) tilbage igen.

1. Skub timeLight-modulet ind i faringen (2).
2. Forbind den elektriske tilstnuting.

Reparation

Apparatet er abrudt fra stromforsyningen.
Apparatet er afbrudt fra vandforsyningen.
Yderdoen er afmonteret.
Betjeningspanelet er fjernet.

4.23.1 Fjernelse af Gap illumination

1. 1. Frigør hagen (1).

2. Fjern den elektriske tilslutning fra betjeningsmodulet (2).

2.1. Frigor lasekrogen pa bagsiden (1).

1. Fjern lysfiberen (2).

Reparation

3.1.Frigor lasekrogen (1).

1. Løft printkortet op med holderen, og fjern det fra betjeningsmodulets ramme (2).

1. Monter lysfiberen, og fastspaend den med en "klik"-lyd.

1. Tilslut ledningen til betjeningsmodulet.

Om dette dokumentet. 622

4.7.1Koble fra strømledning 634
4.7.2 Koble til strømledningen 634

Apparate er koblet fra stromforsyningen.
Apparatet er fritt tilgengelig.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Apparatet er fritt tilgengelig.

4.7.1Koble fra stromledning

4.7.2 Koble til stromledningen

OBS!

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Daren er apen.
Vaskemiddellokket er apent.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Sikre doren ved a holde den fast pa en side.

Fjern to skruer.

Sikre doren ved a holde den fast pa en side.

Hvis en betjeningsmodul er defekt, ma hele betjeningspanelet skiftes ut.

Forutsetning:

Apparatet kobles fra stromforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre daren er demontert.
Den ytre doren er demonter (helintegrert/integrert).

4.12.1 Demontering av betjeningspanel

1. Koble de elektriske tilkoblingene fra betjeningspanelet og den nedre føleren for glanseimidel (1, 2).

1. Koble fra jordkabelen (3) (alternative).
2. Apne apparatets d0r.

3. Sikre betjeningespanelet for àhindre at det faler ned (hold det fast).

4. Fjern seks skruer.

1. Demoner betjeningspanelet.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

1. 1. Plasser hengselen pa apparatet (1).

2. Beveg hengselen ned (2) til den er festet til apparatet.

2.

En manglende jordkobling kan fore til nettpotensial pa doren.

Opprett jordkobling

Reparasjon

1. Fjern dorpakningen fra den indre doren.

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.

Demoner dorpakningen fra den indre rammen.

1. Det hvite punktlet ma vare pa niva med tetningslisten.

4

Apparatet kobles fra strormforsyningen.
Apparatet kobles fra vannforsyningen.
Den ytre daren er demontert.
Betjeningspanelet er demontert.

1. Koble ledningen til betjeningsmodulen.
