BRUGSANVISNING TECD 18 Li ESolo EINHELL

1. Sikkerhedsanvisninger

10. Visninger på opladeren

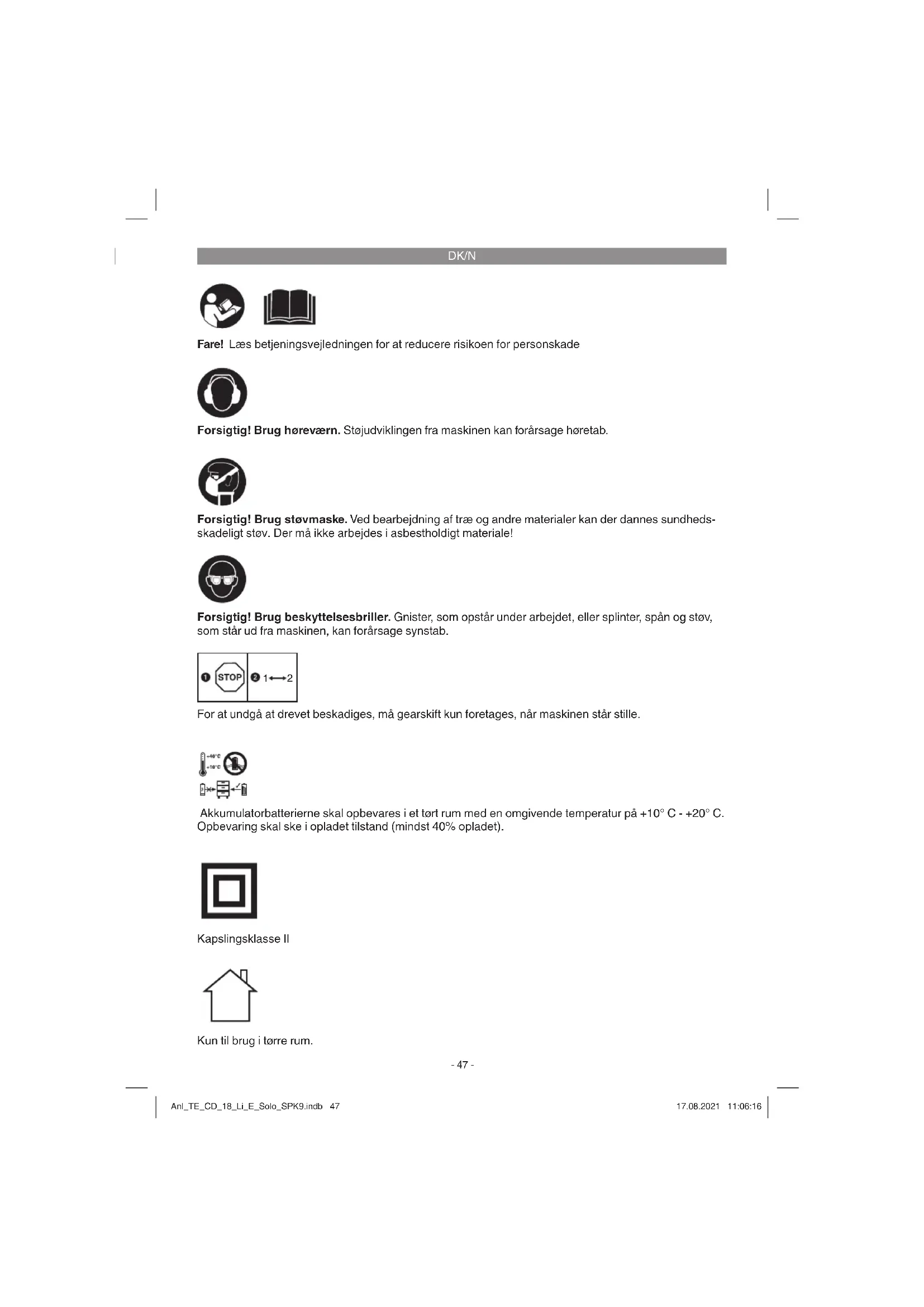

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade Forsigtig! Brug høreværn. Støjudviklingen fra maskinen kan forårsage høretab. Forsigtig! Brug beskyttelsesbriller. Gnister, som opstår under arbejdet, eller splinter, spån og støv, som står ud fra maskinen, kan forårsage synstab. Forsigtig! Brug støvmaske. Ved bearbejdning af træ og andre materialer kan der dannes sundheds- skadeligt støv. Der må ikke arbejdes i asbestholdigt materiale! For at undgå at drevet beskadiges, må gearskift kun foretages, når maskinen står stille. Akkumulatorbatterierne skal opbevares i et tørt rum med en omgivende temperatur på +10° C - +20° C. Opbevaring skal ske i opladet tilstand (mindst 40% opladet). Kun til brug i tørre rum. Kapslingsklasse II

Fare! Ved brug af el-værktøj er der visse sikkerhedsfo- ranstaltninger, der skal respekteres for at undgå skader på personer og materiel. Læs derfor bet- jeningsvejledningen / sikkerhedsanvisningerne grundigt igennem. Opbevar betjeningsvejlednin- gen et praktisk sted, så du altid kan tage den frem efter behov. Husk at lade betjeningsvejledningen / sikkerhedsanvisningerne følge med værktøjet, hvis du overdrager det til andre. Vi fraskriver os ethvert ansvar for skader på personer eller materiel, som måtte opstå som følge af, at anvis- ningerne i denne betjeningsvejledning, navnlig vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger fi nder du i det medfølgende hæfte. Advarsel! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, som dette el-værktøj er udstyret med. Følges de efterfølgende anvisninger ikke, kan dette føre til elektrisk stød, brand og/eller alvorlige kvæstelser. Alle sikkerhedsanvisninger og øvrige anvisninger skal opbevares for senere brug.

1. Indstilling af drejningsmoment

9. Selvspændende borepatron

Kontroller på grundlag af det beskrevne leve- ringsomfang, at varen er komplet. Hvis nogle dele mangler, bedes du senest inden 5 hverdage efter købet af varen henvende dig til vores servicecen- ter eller det sted, hvor du har købt varen, med forevisning af gyldig købskvittering. Vær her op- mærksom på garantioversigten, der er indeholdt i serviceinformationerne bagest i vejledningen.

Åbn pakken, og tag forsigtigt maskinen ud af emballagen.

Kontroller, at der ikke mangler noget.

Opbevar så vidt muligt emballagen indtil ga- rantiperiodens udløb. Fare! Maskinen og emballagematerialet er ikke legetøj! Børn må ikke lege med plastikposer, folier og smådele! Fare for indtagelse og kvælning!

Original betjeningsvejledning

Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Akku-bore/skruemaskinen er beregnet til i- og udskruning af skruer i træ samt til boring i træ, metal og kunststof. Produktet må kun anvendes i overensstemmelse med det tiltænkte formål. Enhver anden form for anvendelse er ikke tilladt. Vi fraskriver os ethvert ansvar for skader, det være sig på personer eller materiel, der måtte opstå som følge af, at produk- tet ikke er blevet anvendt korrekt. Dette er alene brugerens/ejerens ansvar. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller indus- triel brug. Vi fraskriver os ethvert ansvar, såfremt produktet anvendes i erhvervsmæssigt, hånd- værksmæssigt, industrielt eller lignende øjemed.

Den maks. skruediameter er et udtryk for den maksimale diameter for skruen, som kan skrues ind i træ. Skruens diameter kan variere alt efter træsort. Fare! Støj og vibration Støj- og vibrationstal er beregnet i henhold til EN 62841. Lydtryksniveau L

De angivede samlede svingningsværdier og de angivede støjemissionsværdier er blevet målt iht. en standardiseret analyseproces og kan anvendes til at sammenligne el-værktøj indbyrdes. De angivede samlede svingningsværdier og de angivede støjemissionsværdier kan også bruges til at gennemføre en foreløbig vurdering af belast- ningen. Advarsel: Svingnings- og støjemissionerne kan afvige fra de angivede værdier, når el-værktøjet bruges, dette afhænger af den måde, el-værktøjet bruges på, og især af, hvilke typen emne der bearbejdes. Støjudvikling og vibration skal begrænses til et minimum!

Vedligehold og rengør maskinen med jævne mellemrum.

Tilpas arbejdsmåden efter maskinen.

Overbelast ikke maskinen.

Lad i givet fald maskinen underkaste et efter- syn.

Bær handsker. Forsigtig! Tilbageværende risici Også selv om du betjener el-værktøjet fors- kriftsmæssigt, er der stadigvæk nogle risiko- faktorer at tage højde for. Følgende farer kan opstå, alt efter el-værktøjets type og konst- ruktionsmåde:

1. Lungeskader, såfremt der ikke bæres egnet

2. Høreskader, såfremt der ikke bæres egnet

vibration, såfremt værktøjet benyttes over et længere tidsrum eller ikke håndteres og vedli- geholdes forskriftsmæssigt. Begræns arbejdstiden. Der skal her tages højde for alle driftscyklens dele (eksempelvis tidsrum, hvor el-værktøjet er slukket, og tidsrum, hvor værktøjet er tændt, men kører uden belastning).

5. Inden ibrugtagning

Nedenstående anvisninger skal læses, inden du tager akku-skruemaskinen i brug:

1. Lad akkumulatorbatteriet op med den medføl-

gende ladeadapter. Det tager ca. 0,5-1 time at oplade et tomt batteri.

2. Brug kun skarpe bor samt intakte og egnede

3. Ved boring og skruning i vægge og mure skal

disse først undersøges for skjulte strøm-, gas- og vandledninger.

1. Træk akku-pack’en (5) ud af håndtaget, mens

du trykker anslagsknappen (8) ned.

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhåndenvæ- rende netspænding. Sæt stikket til opladeren (6) i stikkontakten. Den grønne LED begynder at blinke.

Hvis det ikke skulle være muligt at oplade batteri- delen, så kontrollér

om der er netspænding på stikdåsen

om kontakten på opladerens ladekontakter er fejlfri. Såfremt det stadig ikke er muligt at oplade batte- ridelen, bedes De sende

og batteridelen til vores kundeservice. Kontakt vores kundeservice eller den forret- ning, hvor du har købt produktet, hvis du har brug for at vide, hvordan produktet sendes korrekt. Ved forsendelse og bortskaff else af akku- mulatorbatterier og akkumaskine skal disse indpakkes særskilt i en plastikpose , for at undgå kortslutning og brand! Sørg for at genoplade akkupack‘en i god tid for at sikre en lang levetid. Genopladning skal under alle omstændigheder ske, når du kan konstat- ere, at maskinens ydelse er aftagende. Undgå, at akkupack‘en afl ades helt. Det vil ødelægge akkupack‘en!

6.2 Indstilling af drejningsmoment

(fi g. 4/pos. 1) Pas på! Skydeknappen til drejningsmomentet må kun indstilles, når maskinen står stille. Akku-skruemaskinen er udstyret med en elektro- nisk indstilling af drejningsmoment. Drejningsmomentet for en bestemt skruestørrelse indstilles på skydeknappen (1). Drejningsmomen- tet afhænger af fl ere faktorer:

af arbejdsemnets art og hårdhed.

af de anvendte skruers art og længde.

af de krav, som stilles til skrueforbindelsen. Når drejningsmomentet er nået, slukker motoren.

6.3 Boring (fi g. 4/pos. 1)

For at bore skal skydeknappen til drejningsmo- mentet stilles på det sidste trin „Boremaskine“. Ved boring er det muligt at køre med maksimalt drejningsmoment.

6.4 Kontakt til omstilling af omdrejningsret-

ningen (fi g. 5/pos. 3) De kan indstille omdrejningsretningen for akku- skruemaskinen med skydekontakten via tænd/ sluk-afbryderen og samtidig sikre akku-skrue- maskinen mod utilsigtet at blive tændt. De kan vælge mellem venstre- og højreløb. For at undgå beskadigelser af gearet, bør omdrejningsretnin- gen kun stilles om, når maskinen står stille. Når skydekontakten er i midterstilling, så er tænd/ sluk-afbryderen blokeret.

6.5 Tænd/sluk-afbryder (fi g. 5/pos. 4)

De kan styre omdrejningstallet trinløst med tænd/ sluk-afbryderen. Jo længere de trykker kontakten, desto højere er omdrejningstallet på akku-skrue- maskinen.

6.6 Omkobling 1. gear - 2. gear (fi g. 4/pos. 7)

Alt efter omkoblerens position kan De arbejde med et højere eller lavere omdrejningstal. For at undgå at gearet beskadiges, bør gearet kun om- kobles under standsning.

6.7 Batteri-kapacitetsindikator (fi g. 6/pos. 2)

Tryk på kontakt for batteri-kapacitetsindikator (a). Batteri-kapacitetsindikatoren (2) indikerer batte- riets ladetilstand ved hjælp af 3 LED`er. Alle 3 LED’er lyser: Batteriet er fuldt opladet. 2 eller 1 LED(’er) lyser Batteriet råder over tilstrækkelig restkapacitet. 1 LED blinker: Batteriet er afl adet; oplad batteriet. Alle LED-lamper blinker: Akkumulatorbatteriets temperatur er underskre- det. Fjern akkumulatorbatteriet fra produktet og lad akkumulatorbatteriet hvile en dag ved stuetemperatur. Fremkommer fejlen igen, er akkumulatorbatteriet meget afl adet og defekt. Fjern akkumulatorbatteriet fra produktet. Et defekt akkumulatorbatteri må ikke længere bruges og oplades.

6.8 LED-lys (fi g. 6/pos. 10)

Med LED-lyset (10) kan skrue- og borestedet lyses op i tilfælde af dårlige lysforhold. LED-lyset (10) lyser automatisk, når du trykker på tænd/ sluk-knappen (4). Anl_TE_CD_18_Li_E_Solo_SPK9.indb 50Anl_TE_CD_18_Li_E_Solo_SPK9.indb 50 17.08.2021 11:06:1717.08.2021 11:06:17DK/N

6.9 Værktøjsskift (fi g. 7)

Vigtigt! Rotations-inverteren (3) på akku- skruemaskinen skal sættes i midterstilling, inden arbejder på selve maskinen påbegyndes (f.eks. værktøjsskift; vedligeholdelse; osv.).

Akku-skruemaskinen er udstyret med en selvspændende borepatron (9) med automa- tisk spindellås.

Skru borepatronen (9) på. Borepatronens åb- ning (a) skal være stor nok til at kunne holde værktøjet (bor eller skruebit).

Vælg et egnet værktøj. Sæt værktøjet så langt op i borepatronens åbning (a) som muligt.

Drej borepatronen (9) i, så den sidder helt fast, og kontroller, at værktøjet sidder fast.

Anvend helst skruer med selvcentrering (f.eks. krydskærv), hvorved arbejdet bliver mere sikkert. Sørg for at bit og skrue passer sammen i form og størrelse. Udfør drejemomentindstillingen, som beskrevet i vejledningen, så den passer til skru- ens størrelse.

Hold så vidt muligt beskyttelsesanordninger, luftsprækker og motorhuset fri for støv og snavs. Gnid maskinen ren med en ren klud, eller foretag trykluftudblæsning med lavt tryk.

Vi anbefaler, at maskinen rengøres hver gang efter brug.

Rengør af og til maskinen med en fugtig klud og lidt blød sæbe. Undgå brug af rengørings- eller opløsningsmiddel, da det vil kunne ødelægge maskinens kunststofdele. Pas på, at der ikke kan trænge vand ind i maskinens indvendige dele. Trænger der vand ind i et el- værktøj, øger det risikoen for elektrisk stød.

Der fi ndes ikke yderligere dele, som skal vedligeholdes inde i maskinen.

7.3 Bestilling af reservedele og tilbehør:

Ved bestilling af reservedele bedes følgende oplyst:

Produktets typebetegnelse

Nummeret på den ønskede reservedel Aktuelle priser og øvrig information fi ndes på www.Einhell-Service.com Tip! Det anbefales at bruge førsteklasses tilbehør fra for at opnå et godt arbejdsresultat! www.kwb.eu welcome@kwb.eu

8. Bortskaff else og genanvendelse

Produktet leveres indpakket for at undgå trans- portskader. Emballagen består af råmaterialer og kan genanvendes eller indleveres på gen- brugsstation. Produktet og dets tilbehør består af forskelligartede materialer, f.eks. metal og plast. Defekte produkter må ikke smides ud som almin- deligt husholdningsaff ald. For at sikre en fagmæs- sig korrekt bortskaff else skal produktet indleveres på et aff aldsdepot. Hvis du ikke har kendskab til lokalt aff aldsdepot, så kontakt din kommune.

Maskinen og dens tilbehør skal opbevares på et mørkt, tørt og frostfrit sted uden for børns ræk- kevidde. Den optimale lagertemperatur ligger mellem 5 og 30˚C. Opbevar el-værktøjet i den originale emballage. Anl_TE_CD_18_Li_E_Solo_SPK9.indb 51Anl_TE_CD_18_Li_E_Solo_SPK9.indb 51 17.08.2021 11:06:1717.08.2021 11:06:17DK/N

Visningsstatus Betydning og påkrævet handling Rød lysdiode Grøn lysdiode Slukket Blinker Standby-modus Ladeaggregatet er forbundet med nettet og klar til drift, akkumulatorbatteriet er ikke i ladeaggregatet Tændt Slukket Opladning Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De pågældende ladetider fi ndes direkte på ladeaggregatet. Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider afhængigt af den eksisterende akkuladning. Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug. Herefter skiftes til skånende opladning, indtil fuldstændig opladning er nået. Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på ladeaggregatet. Påkrævet handling: Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra strømforsyningsnettet. Blinker Slukket Tilpasningsopladning Ladeaggregatet befi nder sig i funktionen for skånsom opladning. Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og skal bruge mere tid. Det kan have følgende årsager: - Akkumulatorbatteriet er ikke blevet opladet i meget lang tid. - Akkumulatorbatteriets temperatur ligger ikke i det ideelle område. Påkrævet handling: Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk oplades. Blinker Blinker Fejl Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt. Påkrævet handling: Et defekt akkumulatorbatteri må ikke længere oplades. Tag akkumulatorbatteriet ud af ladeaggregatet. Tændt Tændt Temperaturfejl Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt (under 0° C). Påkrævet handling: Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C). Anl_TE_CD_18_Li_E_Solo_SPK9.indb 52Anl_TE_CD_18_Li_E_Solo_SPK9.indb 52 17.08.2021 11:06:1717.08.2021 11:06:17DK/N

Kun for EU-lande Smid ikke el-værktøj ud som almindeligt husholdningsaff ald! I medfør af Rådets direktiv 2012/19/EU om aff ald af elektrisk og elektronisk udstyr og dettes omsættelse i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende formål på miljømæssig forsvarlig vis. Recycling-alternativ til tilbagesendelse: Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaff e mas- kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation – spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående. Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er kun tilladt med udtrykkelig tilladelse fra Einhell Germany AG. Ret til tekniske ændringer forbeholdes Anl_TE_CD_18_Li_E_Solo_SPK9.indb 53Anl_TE_CD_18_Li_E_Solo_SPK9.indb 53 17.08.2021 11:06:1717.08.2021 11:06:17DK/N

Serviceinformationer I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks. reparation, anskaff else af reservedele og sliddele eller køb af forbrugsmaterialer. Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt slid resp. at følgende dele anses som forbrugsmaterialer. Kategori Eksempel Sliddele* Borepatron, Akku Forbrugsmateriale/ forbrugsdele* Bit-indsatse/bor Manglende dele

• er ikke nødvendigvis indeholdt i leveringsomfanget! Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.Einhell-Service.com. Det er vigtigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

Har produktet fungeret, eller var det defekt fra begyndelsen?

Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

Garantibevis Kære kunde! Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service- nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn- digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel- ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på produktet, eller om produktet udskiftes. Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige, håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net- spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli- geholdelse. - Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger udefra (f.eks. fordi produktet tabes). - Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur- ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det- te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til:

www.Einhell-Service.com. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye apparat ved hånden. Apparater, der sendes ind uden passende dokumentation el- ler uden typeskilt, er udelukket fra garantiydelsen på grund af manglende identifi cering. Er defekten omfattet af garantien, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt. Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat- tet af garantien. Du skal blot indsende produktet til vores serviceadresse. Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen- hold til serviceinformationerne i nærværende betjeningsvejledning. Anl_TE_CD_18_Li_E_Solo_SPK9.indb 55Anl_TE_CD_18_Li_E_Solo_SPK9.indb 55 17.08.2021 11:06:1717.08.2021 11:06:17S
