BRUGSANVISNING KS 1749502 GRAM

Betjeningsvejledning

Bruksanvisning

Bruksanvisning

Käyttöohje

Bedienungsanweisung

Mode d'emploi

Tillykke med dit nye køleskab

Bemærk at denne betjeningsvejledning gælder for flere modeller og illustrationer og udstyr kan derfor variere fra model til model.

ADVARSEL

Gamle køleskabe og frysere er ofte udstyrede med komplicerede smæk-låse, som kun kan åbnes udefra. Hvis du gemmer en sådan model væk, eller kasserer og afleverer den til storskrald, så husk at ødelægge låsen først

- herved forhindrer du, at legende børn bliver indespærret og kommer i livsfare.

NB! Vær også opmærksom på miljø-reglerne for bortskaffelse. Læs afsnittet "Bortskaffelse".

Inden du tager køleskabet i brug

Læs afsnittet om opstilling og indbygning, igangsætning og afsnittet om el-tilslutning, inden du tager køleskabet i brug. Kontroller at køleskabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleska-bet tages i brug.

Fold siderne med illustrationer ud, så du kan følge tekst og billeder samtidig.

Opstilling og indbygning

Køleskabet må af sikkerheds- og brugsmæssige grunde ikke opstilles udendørs. Køleskabet bør anbringes i et tørt rum. Skabet er beregnet til temperaturklasse N i henhold til den europæiske standard EN 153.

Underlaget skal være plant og køleskabet må ikke opstilles på rammer eller lignende. Anbring ikke køleskabet i nærheden af varmekilder som f.eks. komfur eller radiator, og undgå placering i direkte sollys.

Køleskabet kan opstilles fritstående mod væg - indbygges i køkkenskab, indbygges under køkkenbordet, - eller sammenstilles med modeller af samme bredde.

Det er vigtigt af køleskabet er helt lige, og at der er god luftcirkulation over, under og omkring det.

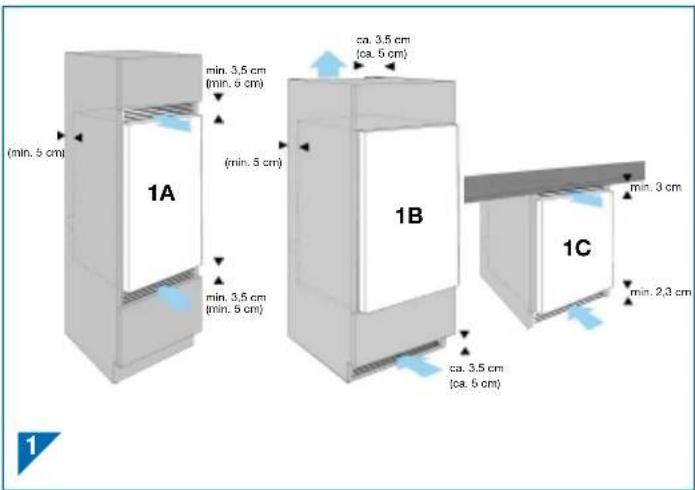

Målene er frie åbninger. Tallene i parantes gælder ved kombinationsindbygning.

Enkelt skab kræver et frit gennemstrømningsareal på min. 200 cm². Kombination 300 cm².

1A Indbygning med ventilationsriste af køl eller kombination af køl/frys i almindeligt køkkenelement med til strækkelig ventilation rundt om køleskabet/kombinationen til kompressoren.

1B Indbygning i køleskabselement af køleskab eller køl/frys med indbyg- get ventilation. Luften strømmer ind via soklen og ledes bag om skabet.

1C Indbygning under bordplade eller i forlængelse af bordplade som ekstra bordplads af bordmodeller (TU/TUG-modeller). Kan ventilationsmålene ikke overholdes kan der laves en åbning i bordpladen.

Det er også vigtigt, at skabet står helt lige. Ved hjælp af stilleskruer under skabet, kan du sikre, at skabet står vandret.

Du kan selv vende døren

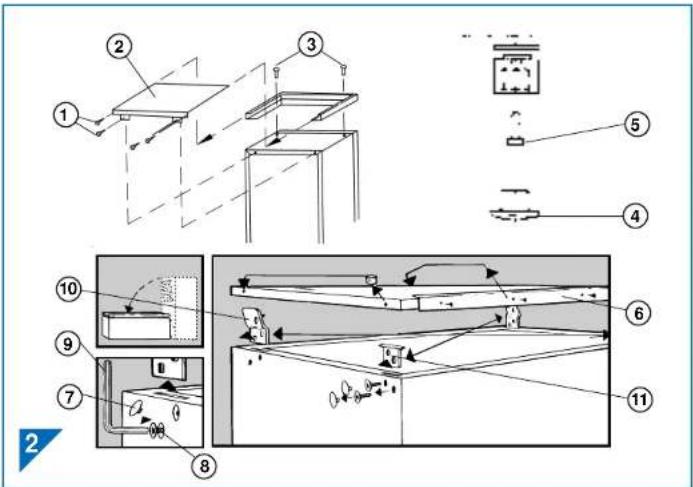

Illustration 2iser, hvordan du selv nemt kan vende døren fra højrehængslet til venstrehængslet - eller omvendt.

Her kan du læse hvordan.

På modeller med table-top fjernes table- toppen (bordpladen) således:

Løsn de 4 skruer 1ed en skruetrækker. Nu kan bordpladen trækkes ud af rammen 2. Table-top-rammen løsnes ved at fjerne de to forreste skruer med en nøgle 3

Læg køleskabet på "ryggen" med forsiden opad.

Først afmonteres dørhåndtaget 6

De to bæreskinner under skabet afmonteres. Er skabet med sokkel, er det ikke nødvendigt at fjerne denne.

Ved TU-modeller fjernes de to forreste ben (længst fremme mod døren) således: Nylonbenet 4krues af manuelt. Skruen inde i bøsningen 5ernes ved hjælp af en skrutrækker. Herefter kan både bøsning og den inderste skive fjernes.

Ved afmontering af døren fjernes først skruernes dækpropper 7ed en kniv eller lignende, og derefter skruerne 8med en nøgle 9om vist på skitsen.

Hængslerne 10 og attraphængslerne flyttes diagonalt, (øverste højre hængsel anbringes i nederste venstre hjørne, og nederste højre hængsel anbringes i øverste venstre hjørne).

Når døren herefter monteres, bør der indlægges et 9 mm mellemstykke (træ eller lignende) mellem skabsfront og dørens kant for at opnå passende pladsforhold for tætningslisten.

Husk at få de rigtige mængder underlagsskiver anbragt ved underste hængsel, så døren kommer i den rigtige højde.

Bæreskinnerne monteres, og skabet stilles på plads.

Efter at skabet er anbragt på sin rigtige plads kan det være nødvendigt med en efterjustering ved hængslerne. De aflange huller i hængslerne giver mulighed for denne justering, så tætningslisterne får den bedste tætning hele vejen rundt.

El-tilslutning

Skabet er beregnet for tilslutning til vekselstrøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet 3 inde i skabet.

Tilslutningen skal ske ved en stikkontakt, som bør være let tilgængelig.

Dette køleskab skal ekstrabeskyttes ifølge stærkstrømsbekendtgørelsen.

Dette gælder også, selv om der er tale om udskiftning af et eksisterende køleskab, der ikke har været ekstrabeskyttet.

Formålet med ekstrabeskyttelsen er at beskytte brugere mod farlige elektriske stød i tilfælde af fejl.

I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til.

I begge disse tilfælde skal der:

- hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket 12 )

- hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer denne, skal lederen med grøn/gul isolation klippes af så tæt om muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør du lade en autoriseret el-installatør undersøge, hvordan du nemmest får ekstrabeskyttet køleskabet. Hvis du ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at du lader el-installatøren opsætte en fejlstrømsafbryder af typen PFI eller HPFI. Et eventuelt krav om jordtilslutning fra den lokale el-forsyning skal efterkommes. Skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbindelse. Hvis du er i tvivl, så spørg din el-installatør om råd.

Igangsætning

Hvis køleskabet under transporten har ligget ned, eller har stået på lager i kolde omgivelser (koldere end +5°C), skal det have en hvileperiode på mindst 1 time, inden det tages i brug.

Tilslut strøm til køleskabet ved at sætte køleskabets stikprop i vægstikkontakten.

Temperaturregulering

Skabet startes ved at indstille temperaturreguleringsknappen ^4 nic11i12mrådet.

I nogle modeller er knappen børnesikret, og der skal derfor anvendes en mønt eller lignende, når temperaturen indstilles - i andre modeller indstilles temperaturen manuelt ved at dreje på knappen.

Efter et par timer er skabet kølet ned.

∅nsker du en koldere temperatur, drejes reguleringsknappen i retning "Max.". ∅nskes en varmere temperatur, drejes reguleringsknappen i retning "0".

Når temperaturreguleringsknappen befin- der sig i position "0", er kompressoren stoppet.

Bemærk - den temperatur der er inde i skabet kan variere afhængig af temperaturen i lokalet, antallet af døråbninger, placering i lokalet etc. Disse faktorer skal der tages højde for ved indstilling af temperaturen.

Der er varmest i døren og i den øverste del af køleskabet og koldest nederst.

Skabets korte hylde 6an bruges som skråtstillet flaskehylde ved at sænke den bagerste bæring til den underliggende hyldebærer.

Grøntsagsskuffe/skuffer

Skuffen/skufferne nederst i køleskabet er velegnet til opbevaring af frugt og grønt. Den overliggende hylde med afdækning beskytter mod udtørring af varerne.

Serveringsbokse i døren

Boksene er ideelle til alle slags fødevarer. De tætsluttende låg forhindrer udtørring og sparer dig for besværlig ud- og indpakning. Serveringsboksene er udført i et materiale, der er upåvirket af mineralolier, fedtstoffer og svage syrer. De tåler frysetemperaturer og op til 100°C. De kan rengøres i opvaskemaskine, men må ikke placeres direkte ved varmelegemet.

Serveringsbokse kan også købes som ekstraudstyr.

Flaskehylde/hylder i døren

Flaskehylden kan indstilles i dybden ved hjælp af trådbøjlen. Indstillingen sker ved at flytte trådbøjlen i hullerne på flaskehylden 5.

Flaskehylden kan flyttes med 10 cm interval.

Afrimning

Skabet har fuldautomatisk afrimning, der styres af en føler. Denne bevirker, at kølingen først sætter igang, när køleelementet er helt afrimet.

Skulle der trods alt vise sig en usædvanlig issamling, kan man afrime manuelt ved at

dreje temperaturreguleringsknappen venstre om til "0" og afvente af-isningen.

Når køleelementet er rent, kan man påny starte køleskabet ved at dreje temperaturreguleringsknappen højre om mod "Max.". Knappen bør dog ikke drejes helt tilbage til den "gamle" stilling.

Rengøring

Skabet rengøres bedst med en svag sæbeopløsning.

Anvend ikke rengøringsmidler, der kan ridse.

Tætningslisten skal rengøres jævnligt for at sikre lang holdbarhed.

Skabets plastikdele tåler ikke kogende vand (max. 85°C).

Nyttige tips

Døren binder

Ved åbning og lukning dannes der et undertryk i køleskabet. Har du brug for at åbne og lukke gentagne gange - kort efter hinanden, kan du lægge noget mellem dørens tætningsliste og køleskabets forkant, så der skabes en luftpassage.

Køleskabet skal ikke bruges i en periode

Når køleskabet er afrimet og gjort ren, sættes døren lidt på klem. Herved undgår du ubehagelig lugt.

Kompressoren kører ikke

• Kontroller temperaturindstillingen.
• Kontroller om der er strøm til køleskabet, og om stikproppen sidder rigtigt i væg-stik-kontakten.

Kan være rør, der støder mod hinanden eller berører den udvendige beklædning. - Kontroller at køleskabet står helt lige.

Væskestøj (rislende og klukkende lyde)

Fremkommer ved cirkulerende kølevæske, hvilket er normalt - også efter at kompressoren er standset.

Bemærk i øvrigt

Kompressorens startsystem vil ofte have brug for en pause, inden genstart kan gennemføres. Pauselængden bestemmer kompressoren automatisk.

Eventuel tilstoppelse af tøvandsafløb

Tilstoppelsen opstår som regel i plastbøjningen ved tøvandsafløbet inde i ska-bet.

Fjern på bedste måde tilstoppelsen. Rens derefter for en sikkerheds skyld selve bøjningen f.eks. ved hjælp af en piberenser eller lign.

Skulle der stadig være problemer, kan tilstoppelsen være sket ved udgangen af nedløbsrøret i tøvandsbakken. Tøvandsbakken er placeret ovenpå kompressoren på bagsiden af køleskabet.

Reservedele

Angiv venligst type og part nr. på køleskabet, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet 3nde i skabet.

Udskiftning af pære

Anvend en 15 Watt, 240 Volt pære med Mignon-sokkel.

Drej låsen 14n 1/4 omgang. Nu kan lysskærmen 15ernes, og pæren skiftes.

I nogle modeller fjernes skærmen med et let tryk - se 4 13

GRAMservice

Gram dækker fabrikations- og materialefejl i henhold til de gældende købelovsbestemmelser i Danmark. Dækningen forudsætter

normal brug i en privat husholdning, og at apparatet er købt som fabriksnyt i Danmark. Vederlagsfri afhjælpning af evt. fejl forudsætter, at der kan fremvises en maskinafstemplet kassebon/købskvittering som dokumentation for købsdato.

For Grønland og Færøerne gælder særlige bestemmelser.

Der dækkes ikke:

Fejl eller skader opstået ved

• transport, fejlbetjening, misbrug, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling eller tilslutning.
• brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer.
• reparationer udført af andre end GRAM's egne servicemontører.

Inden du tilkalder GRAM service bør du læse afsnittet "Nyttige tips", og se om du evt. selv kan løse problemet. Reparationer foretaget uden for reklamationsperioden og omkostninger ved uberettigede reklamationer, må du selv betale.

Tilkald service:

Gram har lokale servicecentre i hele landet, som er specialister i Gram. Her kan du få faste priser og professionel hjælp til alle reparationer. Find dit lokale servicecenter i postnummeroversigten på side 7.

Bortskaffelse

Når det udtjente køleskab skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde.

Vær opmærksom på reglerne for bortskaffelse. Der kan være særlige krav/betingelser, der skal overholdes.

Du kan få oplysning om bortskaffelse hos:

• Gram Domestic A/S
• Din hvidevareforhandler
• Hos myndighederne (Kommunen, Miljøstyrelsen el. lign.)

SERVICECENTER POSTNUMMEROVERSIGT

Nordjysk Hvidevare Service 7700-7790 9300-9380 9700-9760Aalborg 7900-7990 9400-9493 9800-9881Tlf. 98 18 22 54 9000-9220 9690 9900-9990
Dansk Køle- og Vaskeservice 8900-8990 9500-9575Klarup 9230-9293 9600-9681Tlf. 98 31 90 28
C.J. Hvidevareservice ApS 8000-8100 8400-8472 8654-8680 8765-8766Spentrup 8200-8270 8500-8592 8700 8830Tlf. 86 47 77 77 8300-8382 8641-8463 8732-8752 8850-8883
AP Hvidevareservice 6900-6990 7400-7680 8653Kibæk 7260-7280 7800-7884 8800Tlf. 96 94 60 70 7323-7362 8600-8632 8831-8840
Kvik Hvidevareservice 6000-6064 6640 8721-8723Kolding 6091-6094 7000-7184 8762-8763Tlf. 75 56 99 99 6550-6622 7300-7321 8781-8783
Vestjysk Servicecenter 6240 6623-6630 6800-6893Varde 6261 6650-6690 7190-7250Tlf. 75 26 91 90 6510-6520 6700-6792
Storms Hvidevareservice 6100-6230 6400-6470Sydals 6270-6280 6500Tlf. 74 41 50 05 6300-6392 6534-6541
Service-Centralen Brændekilde Odense Tlf. 65 96 13 40
Hornshøj Hvidevare Service Ringsted 4000 4100-4190 4400-4490 4700syd for city 4200-4295 4500-4593 4731-4733Tlf. 57 61 06 06 4060 4300-4390 4600-4690 4736
Scandia Serviceteknik A/S Brøndby 1000-1473 2000-2990 4040-4050Tlf. 43 20 27 00 1800-1974 4000 city 1501-1799 3000-3670 40704300 Orø
LF Service-Center Nykøbing F 4720 4800-4895Tlf. 54 85 70 66 4750-4793
BMMF Hvidvare Service Rønne Tlf. 56 95 26 63
	3700-3790

Du kan hengsle om døren selv

Her kan du lese hvordan.

På TU-modeller avmonteres de to forreste bena (lengst fremme mot døren) på følgen-de måte:

Skru av nylonbena 4r hånd. Fjern skruen inne i bøssingen 5hed en skrutrekker. Heretter kan både bøssing og den innerste skiven fjernes.

Hvis du ønsker en kaldere temperatur, skal du skru reguleringsknappen mot "Max".

Hvis du ønsker en varmere temperatur, må du skru reguleringsknappen mot "0". Når temperaturreguleringsknappen står på "0", er kompressoren stoppet.

Serveringsbokser i døren

Flaskehyller/hyller i døren

Bruk en 15-watts 240 V pære med Mignon-sokkel.

7

Drei låsen 14n kvart omgang. Nå kan lysskjermen 15ernes og pæren skiftes.

6500 Vojens. Danmark

www.gram.dk

Tlf. 73 20 10 10

(min. 5 cm) 1A min. 3,5 cm (min. 8 cm) (min. 5 cm) ca. 3,5 cm (ca. 5 cm) min. 3,5 cm (min. 5 cm) 1B min. 3 cm min. 2,3 cm ca. 3,5 cm (ca. 5 cm) 1C min. 2,3 cm
