KS240 - Køleskab GRAM - Gratis brugsanvisning og manual

Mærke	GRAM
Model	KS240
Oprindelsesland	Danmark
Type af apparat	Fritstående køleskab
Serie	KS (Køle Skab)
Sprog i manualen	Fransk, engelsk og andre sprog
Antal sider i manualen	42 sider

Ofte stillede spørgsmål - KS240 GRAM

Er GRAM KS240 et fritstående køleskab eller indbygget?

GRAM KS240 er et fritstående køleskab. Det kan placeres i ethvert rum, der passer til dets dimensioner, uden behov for en specifik ramme. Sørg for en minimal frigang på nogle få centimeter på siderne og bagtil for at sikre luftcirkulation.

Hvordan indstiller man temperaturen i GRAM KS240?

Temperaturen indstilles via termostaten inde i køleskabet. Den midterste position (3 eller 4 på en skala fra 1 til 5) svarer normalt til cirka 4 °C, den anbefalede temperatur til opbevaring af mad. Drej mod + for at køle mere, mod - for at reducere kulden.

Mit GRAM KS240 køler ikke længere, hvad skal jeg gøre?

Kontroller først, at stikket er sat korrekt i, og at termostaten ikke er på position 0 (slukket). Tjek derefter, at dørpakningerne ikke er beskadigede, og at ventilationen bagpå er fri. Hvis kompressoren ikke starter, eller hvis der er for meget is på fordamperen, kontakt en autoriseret GRAM-tekniker.

Hvordan afrimer man GRAM KS240 køleskabet?

Hvis din model har manuel afrimning, skal du slukke for apparatet (termostat på 0), fjerne maden og lade døren stå åben, indtil isen er smeltet fuldstændigt. Læg absorberende klude i bunden af apparatet. Undgå at bruge skarpe genstande eller direkte varmekilder for at fremskynde processen.

GRAM KS240 støjer, er det normalt?

Nogle lyde er helt normale: kompressorens summen, knitrende lyde på grund af temperaturændringer i væggene, gluggen når kølevæsken cirkulerer. Unormalt høj eller vedvarende støj kan indikere et problem med kompressoren eller at apparatet ikke er i niveau. Kontroller, at de 4 justerbare fødder er i kontakt med gulvet.

Hvor skal de forskellige madvarer placeres i GRAM KS240?

Placer kød og fisk i det koldeste område (normalt nederst, lige over grøntsagsskuffen). Mejeriprodukter og resterede måltider går på de mellemste hylder. Grøntsagsskuffen nederst bevarer frugt og grøntsager på grund af en højere luftfugtighed. Dørhylden er velegnet til krydderier, juice og drikkevarer.

Hvordan rengør man indersiden af GRAM KS240?

Sluk for apparatet og fjern alle madvarer. Rengør væggene, hylderne og skufferne med en fugtig klud og lidt natron opløst i lunkent vand. Undgå slibende rengøringsmidler og opløsningsmidler. Tør grundigt inden genstart. Rengør dørpakningerne med en blød svamp.

Kan man ændre dørens åbningsretning på GRAM KS240?

Mange GRAM-modeller i KS-serien tillader ændring af dørens åbningsretning (venstre/højre vendbarhed). Denne operation kræver demontering og genplacering af hængsler og håndtag. Se brugervejledningen, der følger med apparatet, for detaljerede instruktioner, eller kontakt en tekniker.

En alarm eller en lampe blinker på GRAM KS240, hvad skal jeg gøre?

En lampe eller en lydalarm angiver normalt for høj temperatur indeni (dør efterladt åben, indlæsning af varme madvarer, fejl). Luk døren og vent et par minutter på, at temperaturen falder. Hvis alarmen fortsætter efter 30 minutter, tjek termostaten og kontakt GRAM kundeservice.

Hvor finder man reservedele til GRAM KS240?

Du kan bestille reservedele (pakninger, hylder, skuffer, termostat) på specialiserede websteder som Spareka eller gennem autoriserede GRAM-forhandlere i Danmark. Hav serienummeret fra typeskiltet inde i apparatet klar.

Hvilken klimaklasse har GRAM KS240?

GRAM køleskabe i KS-serien er generelt designet til brug i rum med en omgivende temperatur mellem 10 °C og 43 °C (klasse SN/N/ST/T). For at kende den præcise klasse for dit apparat, se indvendigt på typeskiltet eller i brugervejledningen.

BRUGSANVISNING KS240 GRAM

Tillykke med dit nye køleskab

Gamle køleskabe og frysere er ofte udstyret med komplicerede smæklåse, som kun kan åbnes udefra. Hvis du gemmer en sådan model væk, eller kasserer og afleverer den til storskrald, så husk at ødelægge låsen først - herved forhindrer du, at legende børn bliver indespærret og kommer i livsfare.

NB! Vær også opmærksom på miljøreglerne for bortskaffelse. Læs afsnittet "Bortskaffelse".

Inden du tager køleskabet i brug

Læs afsnittet om opstilling og indbygning, igangsætning og afsnittet om el-tilslutning, inden du tager køleskabet i brug.

Kontroller at køleskabet ikke er beskadiget ved modtagelsen. Transportskader skal anmeldes til forhandleren, inden køleskabet tages i brug.

Fold siderne med illustrationer ud, så du kan følge tekst og billeder samtidig.

Opstilling og indbygning

Køleskabet må af sikkerheds- og brugsmæssige grunde ikke opstilles udendørs. Køleskabet bør anbringes i et tørt rum. Skabet er beregnet til temperaturklasse N i henhold til den europæiske standard EN 153.

Underlaget skal være plant, og køleskabet må ikke opstilles på rammer eller lignende. Anbring ikke køleskabet i nærheden af varmekilder som f.eks. komfur eller radiator, og undgå placering i direkte sollys.

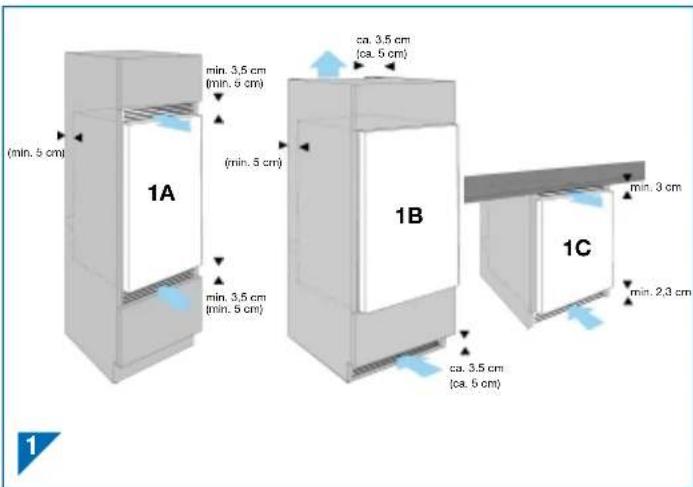

Køleskabet kan opstilles fritstående mod væg - indbygges i køkkenskab, indbygges under køkkenbordet, eller sammenstilles med modeller af samme bredde.

Det er vigtigt, at køleskabet er helt lige, og at der er god luftcirkulation over, under og omkring det.

Målene er frie åbninger. Tallene i parentes gælder ved kombinationsindbygning.

Enkelt skab kræver et frit gennemstrømningsareal på min. 200 cm². Kombination 300 cm².

1A Indbygning med ventilationsriste af køler kombination af køl/frys i almindeligt køkkenelement med tilstrækkelig ventilation rundt om køleskabet/kombinationen til kompressoren. 1B Indbygning i køleskabselement af køleskab eller køl/frys med indbygget ventilation. Luften strømmer ind via soklen og ledes bag om skabet. 1C Indbygning under bordplade eller i forlængelse af bordplade som ekstra bordplads af bordmodeller (TU/TUG-modeller). Kan ventilationsmålene ikke overholdes, kan der laves en åbning i bordpladen.

Det er også vigtigt, at skabet står helt lige. Ved hjælp af justeringsskruer under skabet kan du sikre, at skabet står vandret.

Du kan selv vende døren

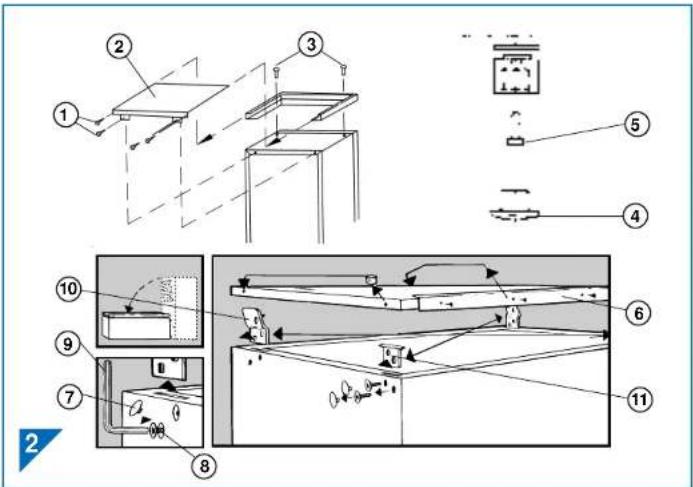

Illustration 2 viser, hvordan du selv nemt kan vende døren fra højrehængslet til venstrehængslet - eller omvendt.

Her kan du læse, hvordan.

På modeller med bordplade fjernes bordpladen således:

Løsn de 4 skruer med en skruetrækker. Nu kan bordpladen trækkes ud af rammen. Bordplade-rammen løsnes ved at fjerne de to forreste skruer med en nøgle.

Læg køleskabet på ryggen med forsiden opad.

Først afmonteres dørhåndtaget.

De to bæreskinner under skabet afmonteres. Er skabet med sokkel, er det ikke nødvendigt at fjerne dem.

Ved TU-modeller fjernes de to forreste ben (længst fremme mod døren) således: Nylonbenet skrues af manuelt. Skruen inde i bøsningen fjernes ved hjælp af en skruetrækker. Herefter kan både bøsning og den inderste skive fjernes.

Ved afmontering af døren fjernes først skruernes dækpropper med en kniv eller lignende, og derefter skruerne med en nøgle, som vist på skitsen.

Hængslerne og blindhængslerne flyttes diagonalt (øverste højre hængsel anbringes i nederste venstre hjørne, og nederste højre hængsel anbringes i øverste venstre hjørne).

Når døren herefter monteres, bør der indlægges et 9 mm mellemstykke (træ eller lignende) mellem skabsfront og dørens kant for at opnå passende pladsforhold for tætningslisten.

Husk at få de rigtige mængder underlagsskiver anbragt ved nederste hængsel, så døren kommer i den rigtige højde.

Bæreskinnerne monteres, og skabet stilles på plads.

Efter at skabet er anbragt på sin rigtige plads, kan det være nødvendigt med en efterjustering ved hængslerne. De aflange huller i hængslerne giver mulighed for denne justering, så tætningslisterne får den bedste tætning hele vejen rundt.

El-tilslutning

Skabet er beregnet til tilslutning til vekselstrøm. Tilslutningsværdierne for spænding (V) og frekvens (Hz) er vist på typeskiltet inde i skabet.

Tilslutningen skal ske ved en stikkontakt, som bør være let tilgængelig.

Dette køleskab skal ekstrabeskyttes ifølge stærkstrømsbekendtgørelsen.

Dette gælder også, selv om der er tale om udskiftning af et eksisterende køleskab, der ikke har været ekstrabeskyttet.

Formålet med ekstrabeskyttelsen er at beskytte brugere mod farlige elektriske stød i tilfælde af fejl.

I boliger opført efter 1. april 1975, vil alle stikkontakter i køkken og eventuelt bryggers være omfattet af en ekstrabeskyttelse.

I boliger opført før 1. april 1975, er ekstrabeskyttelsen i orden, hvis der er installeret HFI-afbryder, som beskytter den stikkontakt, køleskabet skal forbindes til.

I begge disse tilfælde skal der:

• hvis stikkontakten er for trebenet stikprop, benyttes en trebenet stikprop, og lederen med grøn/gul isolation skal tilsluttes jordklemmen (mærket
• hvis stikkontakten kun er for tobenet stikprop, benyttes en tobenet stikprop. Hvis brugeren selv monterer stikket, skal lederen med grøn/gul isolation klippes af så tæt som muligt på det sted, hvor ledningen går ind i stikproppen.

I alle andre tilfælde bør du lade en autoriseret el-installatør undersøge, hvordan du nemmest får ekstrabeskyttet køleskabet. Hvis du ikke har ekstrabeskyttelse i boligen i forvejen, anbefaler Elektricitetsrådet, at du lader el-installatøren opsætte en fejlstrømsafbryder af typen PFI eller HPFI. Et eventuelt krav om jordtilslutning fra den lokale el-forsyning skal efterkommes. Skabets stik og den anvendte stikkontakt skal da kunne give en korrekt jordforbindelse. Hvis du er i tvivl, så spørg din el-installatør om råd.

Igangsætning

Hvis køleskabet under transporten har ligget ned, eller har stået på lager i kolde omgivelser (koldere end +5°C), skal det have en hvileperiode på mindst 1 time, inden det tages i brug.

Tilslut strøm til køleskabet ved at sætte køleskabets stikprop i vægstikkontakten.

Temperaturregulering

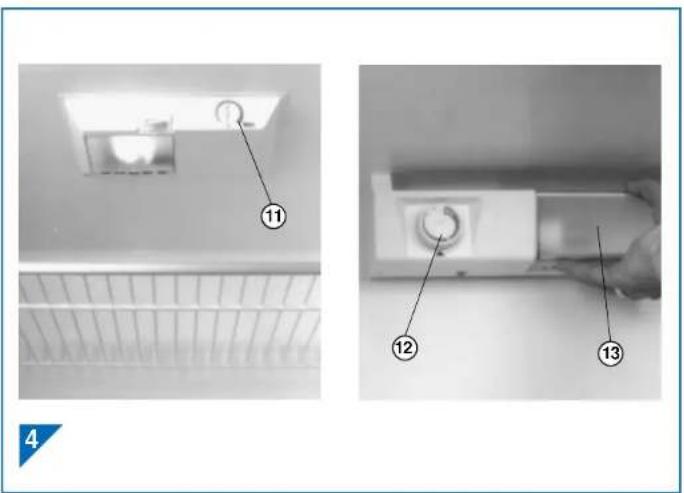

Skabet startes ved at indstille temperaturreguleringsknappen i midterområdet.

I nogle modeller er knappen børnesikret, og der skal derfor anvendes en mønt eller lignende, når temperaturen indstilles - i andre modeller indstilles temperaturen manuelt ved at dreje på knappen.

Efter et par timer er skabet kølet ned.

Ønsker du en koldere temperatur, drejes reguleringsknappen i retning "Max." Ønskes en varmere temperatur, drejes reguleringsknappen i retning "0".

Bemærk - den temperatur der er inde i skabet kan variere afhængig af temperaturen i lokalet, antallet af døråbninger, placering

ring i lokalet etc. Disse faktorer skal der tages højde for ved indstilling af temperaturen.

Der er varmest i døren og i den øverste del af køleskabet og koldest nederst.

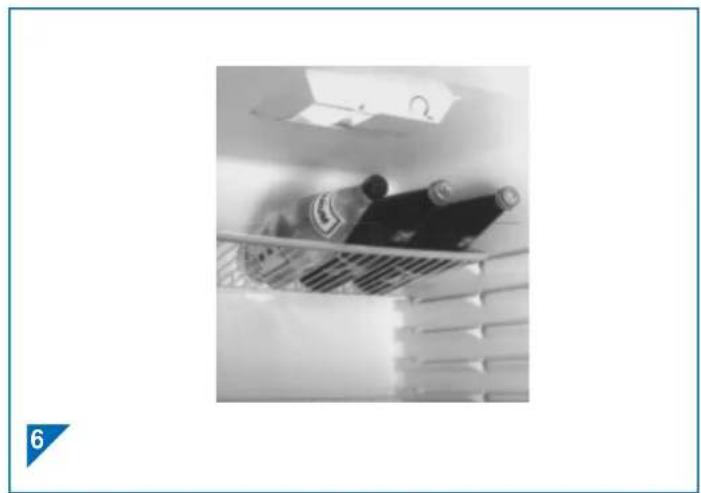

Skabets korte hylde kan bruges som skråtstillet flaskehylde ved at sænke den bagerste bæring til den underliggende hyldebærer.

Grøntsagsskuffe/skuffer

Skuffen/skufferne nederst i køleskabet er velegnet til opbevaring af frugt og grønt. Den overliggende hylde med afdækning beskytter mod udtørring af varerne.

Serveringsbokse i døren

Boksene er ideelle til alle slags fødevarer. De tætsluttende låg forhindrer udtørring og sparer dig for besværlig ud- og indpakning. Serveringsboksene er udført i et materiale, der er upåvirket af mineralolier, fedtstoffer og svage syrer. De tåler frysetemperaturer og op til 100°C .De kan rengøres i opvaskemaskine, men må ikke placeres direkte ved varmelegemet.

Serveringsbokse kan også købes som ekstraudstyr.

Flaskehylde/hylder i døren

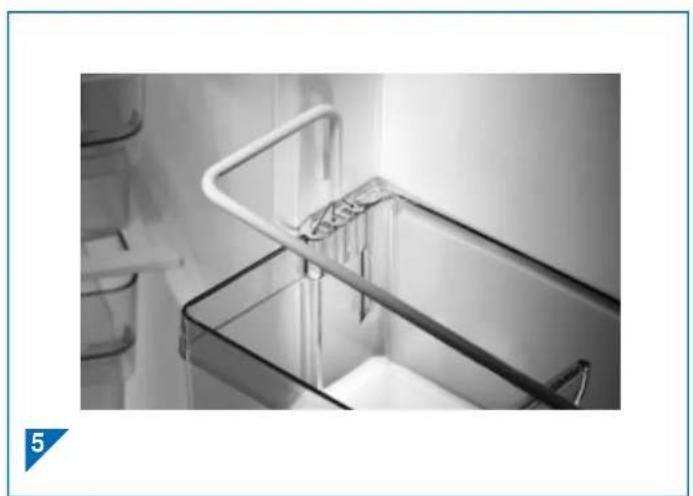

Flaskehylden kan indstilles i dybden ved hjælp af trådbøjlen. Indstillingen sker ved at flytte trådbøjlen i hullerne på flaskehylden 5

Flaskehylden kan flyttes med 10 cm interval.

Afrimning

Skabet har fuldautomatisk afrimning, der styres af en føler. Denne bevirker, at kølingen først sætter i gang, når køleelementet er helt afrimet.

Skulle der trods alt vise sig en usædvanlig issamling, kan man afrime manuelt ved at

dreje temperaturreguleringskappen venstre om til "0" og afvente af-isningen.

Når køleelementet er rent, kan man på ny starte køleskabet ved at dreje temperaturreguleringskappen højre om mod "Max". Knappen bør dog ikke drejes helt tilbage til den "gamle" stilling.

Rengøring

Skabet rengøres bedst med en svag sæbeopløsning.

Anvend ikke rengøringsmidler, der kan ridse.

Tætningslisten skal rengøres jævnligt for at sikre lang holdbarhed.

Skabets plastikdele tåler kogende vand (max. 85°C)

Nyttige tips

Døren binder

Ved åbning og lukning dannes der et undertryk i køleskabet. Har du brug for at åbne og lukke gentagne gange - kort efter hinanden, kan du lægge noget mellem dørens tætningsliste og køleskabets forskant, så der skabes en luftpassage.

Køleskabet skal ikke bruges i en periode

Når køleskabet er afrimet og gjort rent, sættes døren lidt på klem. Herved undgår du ubehagelig lugt.

Kompressoren kører ikke

• Kontroller temperaturindstillingen.
• Kontroller om der er strøm til køleskabet, og om stikproppen sidder rigtigt i væg-stikkontakten.

Kan være rør, der støder mod hinanden eller mod den udvendige beklædning. - Kontroller at køleskabet står helt lige.

Fremkomst er ved cirkulerende kølevæske, hvilket er normalt - også efter at kompressoren er standset.

Bemærk i øvrigt

Kompressorens startsystem vil ofte have brug for en pause, inden genstart kan gennemføres. Pauselængden bestemmer kompressoren automatisk.

Eventuel tilstopning af tøvandsaf løb

Tilstopningen opstår som regel i plastbøjningen ved tøvandsaf løbet inde i skabet.

Fjern på bedste måde tilstopningen. Rens derefter for en sikkerheds skyld selve bøjningen f.eks. ved hjælp af en piberenser eller lign.

Skulle der stadig være problemer, kan tilstoppelsen være sket ved udgangen af nedløbsrøret i tøvandsbakken. Tøvandsbakken er placeret ovenpå kompressoren på bagsiden af køleskabet.

Reservedele

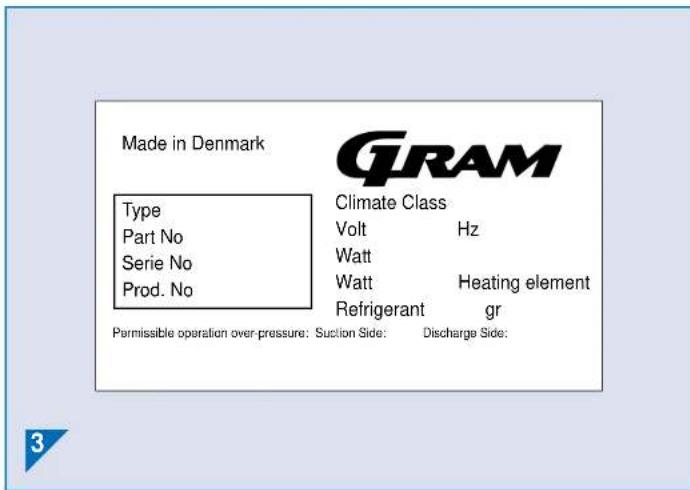

Angiv venligst type og part nr. på køleskabet, når du bestiller reservedele. Disse oplysninger finder du på typeskiltet inde i skabet.

Udskiftning af pære

Anvend en 15 Watt, 240 Volt pære med Mignon-sokkel.

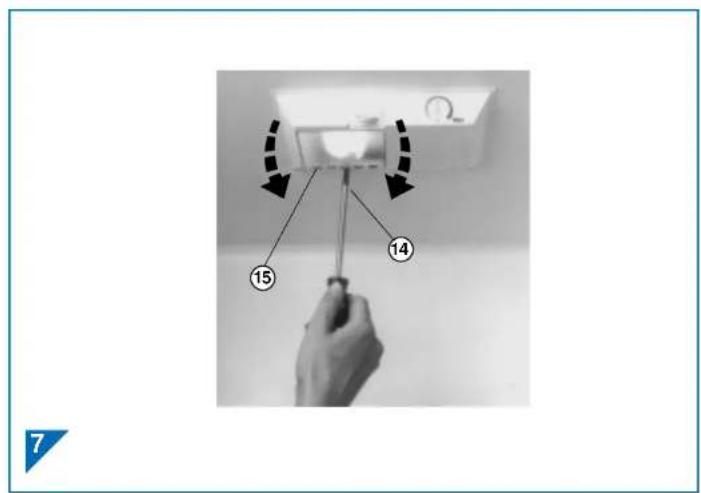

Drej låsen 1/4 omgang. Nu kan lysskærmen fjernes, og pæren skiftes.

I nogle modeller fjernes skærmen med et let tryk - se figur 13.

GRAMservice

Gram dækker fabrikations- og materialefejl i henhold til de gældende købelovsbestemmelser i Danmark. Dækningen forudsætter

normal brug i en privat husholdning, og at apparatet er købt som fabriksnyt i Danmark. Vederlagsfri afhjælpning af evt. fejl forudsætter, at der kan fremvises en maskinafstemplet kassebon/købskvittering som dokumentation for købsdato.

For Grønland og Færøerne gælder særlige bestemmelser.

Der dækkes ikke:

Fejl eller skader opstået ved

• transport, fejlbetjening, misbrug, mangelfuld vedligeholdelse, fejlagtig indbygning, opstilling eller tilslutning.
• brand, ulykke, lynnedslag og elektriske forstyrrelser som f.eks. defekte sikringer eller fejl i de elektriske installationer.
• Reparationer udført af andre end GRAM's egne servicemontører.

Inden du tilkalder GRAM service, bør du læse afsnittet "Nyttige tips" og se, om du evt. selv kan løse problemet. Reparationer foretaget uden for reklamationsperioden og omkostninger ved uberettigede reklamationer må du selv betale.

Tilkald service:

Gram har lokale servicecentre i hele landet, som er specialister i Gram. Her kan du få faste priser og professionel hjælp til alle reparationer. Find dit lokale servicecenter i postnummeroversigten på side 7.

Bortskaffelse

Når det udtjente køleskab skal bortskaffes, skal det ske på en miljømæssig korrekt og forsvarlig måde.

Vær opmærksom på reglerne for bortskaffelse. Der kan være særlige krav/betingelser, der skal overholdes.

Du kan få oplysning om bortskaffelse hos:

• Gram Domestic A/S
• Din hvidevareforhandler
• Hos myndighederne (Kommunen, Miljøstyrelsen el. lign.)

SERVICECENTER POSTNUMMEROVERSIGT

Nordjysk Hvidevare Service 7700-Aalborg 7900-7990 9400-9493 9800-Tlf. 98 18 22 54 9000-9220 9690 9900-9990
Dansk Køle- og Vaskeservice 8900-Klarup 9230-9293 9600-9681-Tlf. 98 31 90 28	-8990 9500-9575
C.J. Hvidevareservice ApS 8000-81Spentrup 8200-8270 8500-8592 8700-Tlf. 86 47 77 77 8300-8382 8641-84	100 8400-8472 8654-8680 8765-876688308732-8752 8850-8883
AP Hvidevareservice 6900-6990 74Kibæk 7260-7280 7800-7884 8800-Tlf. 96 94 60 70 7323-7362 8600-8632 8831-8840
Kvik HvidevareserviceKolding-Tlf. 75 56 99 99 6550-6622 7300-73	6000-6064 6640 8721-87236091-6094 7000-7184 8762-876321 8781-8783
Vestjysk ServicecenterVarde-Tlf. 75 26 91 90 6510-6520 6700-67	6240 6623-6630 6800-68936261 6650-6690 7190-7250
Storms HvidevareserviceSydalsTlf. 74 41 50 05 6300-6392 6534-6541	6100-6230 6400-64706270-6280 6500
Service-Centralen BrændekildeOdenseTlf. 65 96 13 40	5000-5985
Hornshøj Hvidevare ServiceRingstedTlf. 57 61 06 06 4060	4000 4100-4190 4400-4490 syd for city 4200-4295 4500-4593 4731-47330-4390 4600-4690 4736
Scandia Serviceteknik A/SBrøndbyTlf. 43 20 27 00 1800-1974 4000 city	1000-1473 2000-2990 4040-40501501-1799 3000-3670 40704300 Orø
LF Service-CenterNykøbing FTlf. 54 85 70 66 4750-4793	4720 4800-48954734-4735 4900-4890
BMMF Hvidvare ServiceRønneTlf. 56 95 26 63	3700-3790

Kontroller at køleskabet ikke er skadet, når du modtager det. Transportskader skal anmeldes til forhandleren, før køleskabet tages i brug.

Underlaget må være helt plant, og køleskabet må ikke sættes på rammer eller lignende.

Sæt ikke køleskabet i nærheden af varmekilder som f.eks. komfur eller radiator, og lad være med at placere køleskabet i direkte sollys.

Tegning 2 viser, hvordan du selv let kan ændre døren fra højrehængslet til venstrehængslet - eller omvendt.

Her kan du læse, hvordan.

Efter et par timer er skabet nedkølet. Hvis du ønsker en koldere temperatur, skal du skrue reguleringsknappen mod "Max".

midten

N

Hvis du ønsker en varmere temperatur, må du skrue reguleringsknappen mod "0". Når temperaturreguleringsknappen står på "0", er kompressoren stoppet.

Kan skyldes rør, der støder mod hinanden, eller rør mod den udvendige beklædning.

• Kontroller, at køleskabet står helt vandret.

6500 Vojens, Danmark

www.gram.dk

Tlf. 73 20 10 10
