ECM 38131 - Fryser ELECTROLUX - Gratis brugsanvisning og manual

BRUGSANVISNING ECM 38131 ELECTROLUX

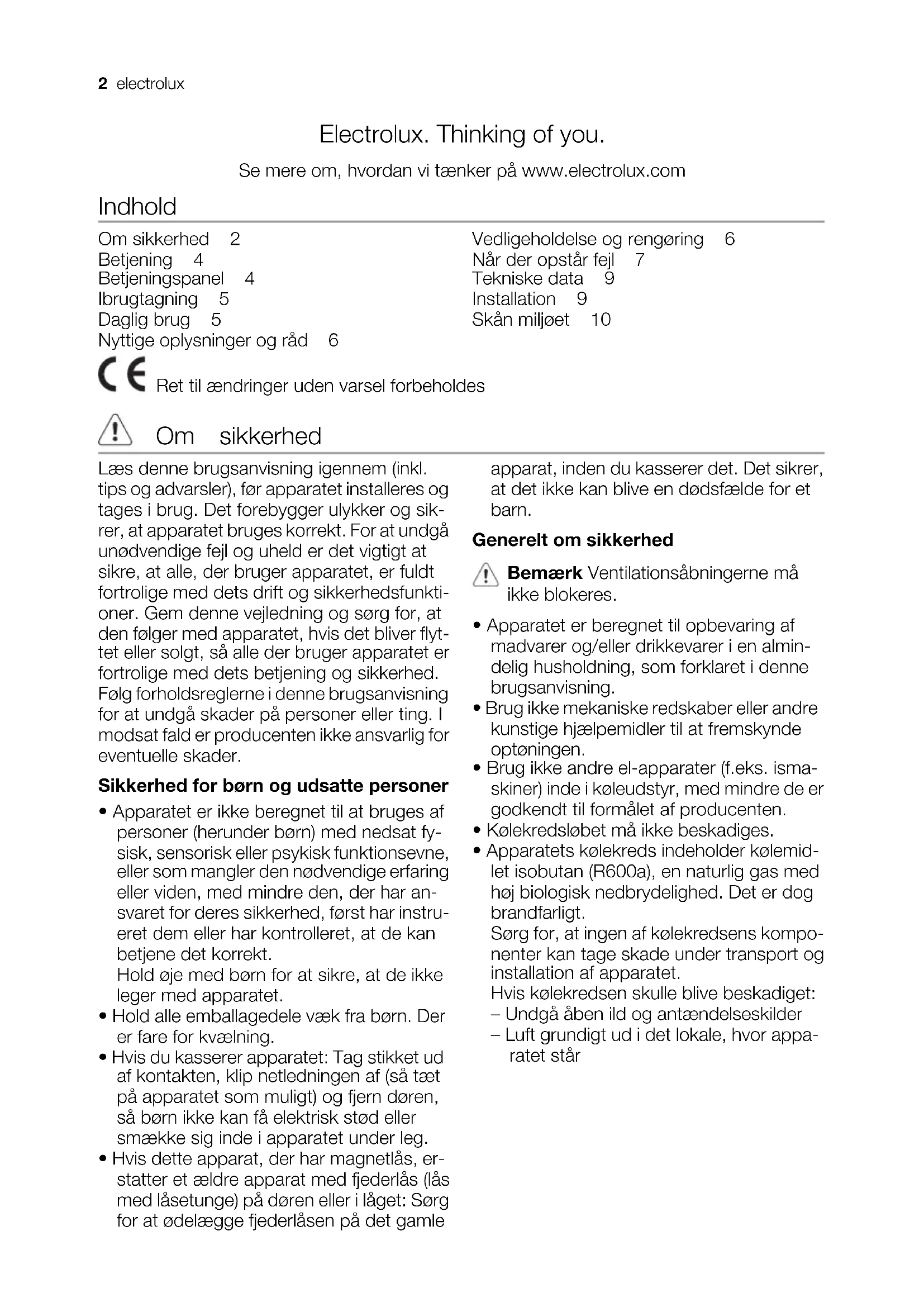

brugsanvisning benutzerinformation notice d'utilisation gebruiksaanwijzing Kummefrysere Gefriertruhe Congélateur armoire Vrieskist ECM38131WElectrolux. Thinking of you. Se mere om, hvordan vi tænker på www.electrolux.com Indhold Om sikkerhed 2 Betjening 4 Betjeningspanel 4 Ibrugtagning 5 Daglig brug 5 Nyttige oplysninger og råd 6 Vedligeholdelse og rengøring 6 Når der opstår fejl 7 Tekniske data 9 Installation 9 Skån miljøet 10 Ret til ændringer uden varsel forbeholdes Om sikkerhed Læs denne brugsanvisning igennem (inkl. tips og advarsler), før apparatet installeres og tages i brug. Det forebygger ulykker og sik- rer, at apparatet bruges korrekt. For at undgå unødvendige fejl og uheld er det vigtigt at sikre, at alle, der bruger apparatet, er fuldt fortrolige med dets drift og sikkerhedsfunkti- oner. Gem denne vejledning og sørg for, at den følger med apparatet, hvis det bliver flyt- tet eller solgt, så alle der bruger apparatet er fortrolige med dets betjening og sikkerhed. Følg forholdsreglerne i denne brugsanvisning for at undgå skader på personer eller ting. I modsat fald er producenten ikke ansvarlig for eventuelle skader. Sikkerhed for børn og udsatte personer

• Apparatet er ikke beregnet til at bruges af personer (herunder børn) med nedsat fy- sisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, med mindre den, der har an- svaret for deres sikkerhed, først har instru- eret dem eller har kontrolleret, at de kan betjene det korrekt. Hold øje med børn for at sikre, at de ikke leger med apparatet.

• Hold alle emballagedele væk fra børn. Der er fare for kvælning.

• Hvis du kasserer apparatet: Tag stikket ud af kontakten, klip netledningen af (så tæt på apparatet som muligt) og fjern døren, så børn ikke kan få elektrisk stød eller smække sig inde i apparatet under leg.

• Hvis dette apparat, der har magnetlås, er- statter et ældre apparat med fjederlås (lås med låsetunge) på døren eller i låget: Sørg for at ødelægge fjederlåsen på det gamle apparat, inden du kasserer det. Det sikrer, at det ikke kan blive en dødsfælde for et barn. Generelt om sikkerhed Bemærk Ventilationsåbningerne må ikke blokeres.

• Apparatet er beregnet til opbevaring af madvarer og/eller drikkevarer i en almin- delig husholdning, som forklaret i denne brugsanvisning.

• Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen.

• Brug ikke andre el-apparater (f.eks. isma- skiner) inde i køleudstyr, med mindre de er godkendt til formålet af producenten.

• Kølekredsløbet må ikke beskadiges.

• Apparatets kølekreds indeholder kølemid- let isobutan (R600a), en naturlig gas med høj biologisk nedbrydelighed. Det er dog brandfarligt. Sørg for, at ingen af kølekredsens kompo- nenter kan tage skade under transport og installation af apparatet. Hvis kølekredsen skulle blive beskadiget: – Undgå åben ild og antændelseskilder – Luft grundigt ud i det lokale, hvor appa- ratet står 2 electrolux• Det er farligt at ændre apparatets specifi- kationer eller forsøge at ombygge det på nogen måde. Enhver skade på ledningen kan give kortslutning, brand og/eller elek- trisk stød. Advarsel Enhver elektrisk komponent (netledning, stik, kompressor) skal ud- skiftes af et autoriseret serviceværksted eller en autoriseret montør.

1. Netledningen må ikke forlænges.

2. Pas på, at stikket ikke bliver klemt eller

4. Træk ikke i netledningen.

6. Der må ikke tændes for apparatet, hvis

lampedækslet ikke sidder på

den indvendige pære.

• Apparatet er tungt. Der skal udvises stor forsigtighed ved flytning af apparatet.

• Rør ikke ved ting fra frostafdelingen med fugtige eller våde hænder. Det kan give hudafskrabninger eller forfrysninger.

• Undgå at udsætte skabet for direkte sollys i længere tid. Daglig brug

• Sæt ikke en varm gryde på apparatets plastdele.

• Opbevar ikke brandfarlig gas og væske i apparatet, da de kan eksplodere.

• Sæt ikke maden direkte op mod udluftnin- gen i apparatets bagvæg.

• Dybfrostvarer må ikke nedfryses igen, når de har været optøet.

• Opbevar færdigpakkede dybfrostvarer som angivet på pakken.

• Følg nøje producentens angivelser vedr. opbevaring af produktet. Se de relevante vejledninger.

• Sæt ikke drikkevarer med kulsyre ('brus') i frostrummet, da det skaber tryk i beholde- ren, så den kan eksplodere og beskadige apparatet.

• Ispinde kan give forfrysninger, hvis de spi- ses lige fra fryseren. Vedligeholdelse og rengøring

• Inden rengøring slukkes der for apparatet, og stikket tages ud af kontakten. Sluk på ejendommens el-tavle, hvis du ikke kan komme til stikkontakten.

• Brug ikke metalgenstande til at rengøre apparatet.

• Brug ikke skarpe genstande til at skrabe rim af. Brug en plastikskraber. Installation Vigtigt Ved tilslutning til lysnet skal vejledningen i det pågældende afsnit nøje følges.

• Pak apparatet ud, og efterse det for ska- der. Tilslut ikke apparatet, hvis det er be- skadiget. Eventuelle skader på apparatet skal straks anmeldes til det sted, hvor det er købt. Gem i så fald emballagen.

• Det anbefales at vente mindst fire timer med at tilslutte apparatet, så olien har tid til at løbe tilbage i kompressoren.

• Der skal være tilstrækkelig luftudskiftning rundt om apparatet. Ellers bliver det over- ophedet. Følg installationsvejledningen for at sikre tilstrækkelig ventilation.

• Apparatet må ikke stilles tæt på radiatorer eller komfurer.

• Sørg for, at det er muligt at komme til net- stikket, når apparatet er installeret. Service

• Alt el-arbejde, der kræves til vedligeholdel- se af apparatet, skal udføres af en autori- seret el-installatør.

• Dette produkt må kun serviceres af et autoriseret serviceværksted, og der må kun bruges originale reservedele.

1) Hvis der er lampedæksel på

2) Hvis apparatet er af Frost Free-typen

electrolux 3Miljøhensyn Apparatet indeholder ikke gasser, der kan nedbryde ozonlaget, hverken i køle- kreds eller isoleringsmaterialer. Appara- tet må ikke bortskaffes sammen med husholdningsaffald og jordfyld. Isole- ringsskummet indeholder brændbare gasser: Apparatet skal bortskaffes i hen- hold til gældende bestemmelser. Nær- mere oplysninger fås hos kommunens tekniske forvaltning. Undgå at beskadi- ge køleenheden, især på bagsiden ved siden af varmeveksleren. De materialer i apparatet, der er mærket med symbolet , kan genvanvendes. Betjening Tænde Sæt stikket i stikkontakten. Drej termostatknappen med uret. Kontrollampen tændes. Advarselslampen tændes. Slukning Sluk for apparatet ved at dreje termostat- knappen på OFF. Temperaturindstilling Temperaturen reguleres automatisk. Apparatet betjenes på følgende måde:

Drej termostatknappen mod for at væl- ge minimal køling.

Drej termostatknappen mod for at væl- ge maksimal køling. I reglen er en mellemindstilling mest pas- sende. Når den præcise indstilling vælges, skal man dog huske på, at temperaturen i apparatet afhænger af:

• Hvor tit låget åbnes

1 Advarselslampe for høj temperatur 2 Kontrollampe 3 Action Freeze lampe 4 Action Freeze knap og nulstilling af alarm Action Freeze Funktion Action Freeze-funktionen slås til ved at trykke på Action Freeze-knappen. Action Freeze-lampen tændes. Funktionen standser automatisk efter 52 ti- mer. Funktionen kan slås fra når som helst ved at trykke på Action Freeze -knappen. Action Freeze-lampen slukkes. Alarm for høj temperatur Temperaturstigning i fryseren (f.eks. på grund af strømsvigt) vises ved at:

• advarselslampen tændes

• alarmen lyder. Mens alarmen lyder, kan den afbrydes ved at trykke på knappen til nulstilling af alarm. Mens alarmen lyder, må der ikke lægges mad i fryseren. Advarselslampen slukkes automatisk, når forholdene igen er normale. 4 electroluxIbrugtagning Indvendig rengøring Inden køleskabet tages i brug vaskes det indvendig (inkl. tilbehør) med lunkent vand til- sat neutral sæbe for at fjerne den typiske lugt af nyt apparat. Tør grundigt efter. Vigtigt Brug ikke sulfosæbe eller skuremid- del. Det vil skade overfladen. Daglig brug Indfrysning af ferskvarer Frostrummet er velegnet til nedfrysning af fri- ske madvarer og til langtidsopbevaring af købte frostvarer og dybfrossen mad. Inden indfrysning af friske madvarer startes Action Freeze-funktionen mindst 24 før mad- varerne lægges i fryseren. Den maksimale mængde madvarer, der kan indfryses på 24 timer (den såkaldte indfry- sningskapacitet), står på typepladen .

Indfrysningen tager 24 timer: I dette tidsrum må der ikke lægges andre madvarer i, som skal fryses. Opbevaring af frosne madvarer Når skabet tændes igen efter en længere pe- riode, hvor det ikke har været anvendt, skal det køre i mindst 2 timer på højere indstillin- ger, inden der lægges madvarer ind. Vigtigt Hvis madvarerne optøs ved et uheld (f.eks. som følge af strømsvigt), og strømafbrydelsen har varet længere end den angivne temperaturstigningstid under tekniske specifikationer, skal madvarerne enten spises eller tilberedes og derefter nedfryses igen (efter afkøling). Freezing Calender (frysekalender) Symbolerne viser forskellige slags dybfrost. Tallene angiver det antal måneder, de på- gældende madvarer kan opbevares. Madva- rens kvalitet og behandling før nedfrysningen afgør, om det højeste eller laveste tal for op- bevaringstid gælder. Åbning og lukning af låget Låget er forsynet med en tætsluttende pak- ning, og derfor er det svært at åbne igen, hvis det lige har været åbnet (fordi der dannes undertryk i fryseren). Vent nogle minutter med at åbne apparatet igen. Vakuumventilen gør det lettere at åbne låget. Advarsel Træk aldrig meget kraftigt i grebet. Frysekurve Hægt kurvene på fryserens overkant (X), eller stil dem i fryseren (Y). Drej håndtagene og sæt dem fast i de to stillinger, som vist på tegningen.

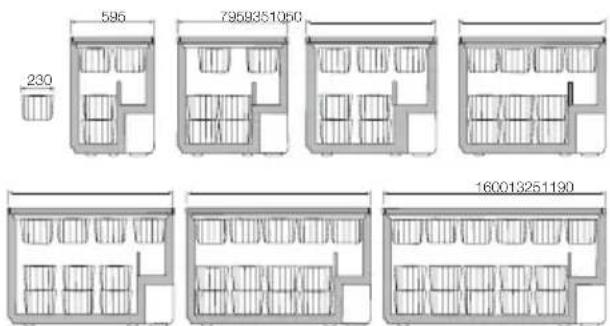

Kurvene sættes ned i hinanden. Følgende tegninger viser, hvor mange kurve der kan stå i de forskellige frysermodeller.

Ekstra kurve kan bestilles hos Electrolux Ser- vice A/S. Sikkerhedslås Fryseren er forsynet med særlig lås for at sik- re, at låget ikke kan låses utilsigtet. Låsen er udformet, så nøglen kun kan drejes i låsen

1. Sæt forsigtigt nøglen i låsen.

Drej nøglen med uret, mod symbolet

Gør følgende for at åbne fryseren:

1. Sæt forsigtigt nøglen i låsen.

Vigtigt Ekstra nøgler fås hos Electrolux Servic A/S. Advarsel Opbevar nøglen utilgængeligt for børn. Sørg for at tage nøglen ud af låsen, inden det gamle apparat kasseres. Nyttige oplysninger og råd Råd om frysning Her er nogle vigtige tips om, hvordan du ud- nytter fryseafdelingen bedst muligt:

• Den maksimale indfrysningskapacitet pr. døgn. fremgår af typeskiltet;

• Indfrysningen tager 24 timer. I dette tids- rum bør der ikke lægges flere madvarer ind;

• Nedfrys kun 1. klasses madvarer, der er friske og grundigt rengjorte;

• Del maden op i små portioner, så den ind- fryses hurtigt og jævnt. Så kan du også hurtigt optø netop den mængde, du skal bruge;

• Pak maden ind i alufolie eller polyætylen, og sørg for, at indpakningen er lufttæt;

• Lad ikke friske, ikke-nedfrosne madvarer røre ved frostvarer, så temperaturen stiger i dem;

• Magre madvarer holder sig bedre og læn- gere end fedtholdige; Salt nedsætter ma- dens holdbarhed;

• Hvis sodavandsis spises direkte fra frost- rummet, kan de give forfrysninger;

• Det er en god idé at mærke alle pakker med indfrysningsdato, så du har styr på holdbarheden. Tips om opbevaring af frostvarer For at få den største fornøjelse af dette skab, skal du:

• Sikre dig, at købte dybfrostvarer har været været korrekt opbevaret i forretningen;

• Sørge for at bringe frostvarer hjem hurtigst muligt og lægge dem i fryseren;

• Åbne låget så lidt som muligt, og lad det ikke stå åbent længere end højst nødven- digt.

• Optøede madvarer nedbrydes meget hur- tigt og kan ikke nedfryses igen.

• Overskrid ikke udløbsdatoen på pakken. Vedligeholdelse og rengøring Bemærk Kobl apparatet fra strømforsyningen, før der udføres nogen som helst form for vedligeholdelse. Apparatets kølesystem indeholder klor- brinter; Service og påfyldning må derfor kun udføres af en autoriseret tekniker. Regelmæssig rengøring

1. Sluk for apparatet.

2. Tag stikket ud af kontakten.

3. Rengør jævnligt apparat og tilbehørsdele

med varmt vand og neutral sæbe. Ren- gør lågets pakning omhyggeligt.

4. Tør apparatet grundigt af.

5. Sæt stikket i stikkontakten.

6. Tænd for apparatet.

Bemærk Brug ikke sulfosæbe, skurepulver/skuresvampe, stærkt parfumeret rengøringsmiddel eller voksprodukter til indvendig rengøring af apparatet. Undgå at beskadige kølesystemet. Vigtigt Det er ikke nødvendigt at rengøre kompressorområdet. Mange rengøringsmidler til køkkener inde- holder kemikalier, der kan angribe og evt. beskadige de anvendte plastmaterialer i ap- paratet. Derfor anbefales det, at kabinettet udvendig kun rengøres med varmt vand tilsat lidt opvaskemiddel. 6 electroluxAfrimning af fryser Fryseren skal afrimes, når laget af rim er 10-15 mm tykt. Det er mest praktisk at afrime, når fryseren er tom eller kun indeholder få madvarer. Rimlag fjernes på følgende måde:

i flere lag avispapir, og læg dem et koldt sted.

3. Lad låget stå åbent, tag proppen ud af

afløbet til afrimningsvand, og opsaml af- rimningsvandet i en bakke. Brug en skra- ber til hurtigt at fjerne isen.

4. Når afrimningen er afsluttet, tørres skabet

grundigt af indvendig, og proppen sættes i igen.

5. Tænd for apparatet.

6. Sæt termostatknappen på højeste trin,

og lad apparatet stå på denne indstilling i to-tre timer.

7. Læg madvarerne på plads igen.

Vigtigt Brug aldrig skarpe metalgenstande til at skrabe rim af. Det kan beskadige apparatet. Brug ikke mekaniske redskaber eller andre kunstige hjælpemidler til at fremskynde optøningen, med mindre de er anbefalet af producenten. Hvis dybfrostvarernes temperatur er steget under afrimningen, kan det forkorte deres holdbarhed. Pause i brug Tag følgende forholdsregler, når apparatet ikke skal bruges i længere tid:

1. Sluk for apparatet.

2. Tag stikket ud af kontakten.

5. Lad låget stå åbent for at forebygge ube-

hagelig lugt. Vigtigt Hvis der skal være tændt for skabet: Bed nogen se til det en gang imellem, så maden ikke bliver fordærvet, hvis der har været strømsvigt. Når der opstår fejl Bemærk Inden fejlfinding skal stikket tages ud af kontakten. Fejl der ikke er nævnt i denne brugsan- visning må kun afhjælpes af en autorise- ret installatør eller anden fagmand. Vigtigt Der kommer lyde under normal drift (kompressor, kølekredsløb). Problem Mulig årsag Løsning Apparatet støjer. Apparatet står ikke fast. Se efter, om apparatet står stabilt (alle fire fødder skal hvile på gulvet). Kompressoren kører hele tiden. Temperaturen er ikke rigtigt ind- stillet. Vælg en højere temperatur. Låget er blevet åbnet for tit. Lad ikke låget stå åbent længere end nødvendigt. Låget er ikke rigtigt lukket. Kontroller, at låget slutter tæt, og at pakningerne er intakte og rene. Der er lagt store mængder mad til indfrysning på en gang. Vent nogle timer, og kontroller så temperaturen igen. Madvarerne var for varme, da de blev lagt i. Lad madvarer køle af til stuetem- peratur, før de lægges i. Temperaturen i det lokale, hvor apparatet står, er for høj til, at det kan fungere effektivt. Prøv at sænke temperaturen i det lokale, hvor apparatet står. Advarselslampen for høj temperatur lyser. Der er for varmt i fryseren. Se under "Alarm for høj tempera- tur". electrolux 7Problem Mulig årsag Løsning Der er tændt for apparatet for ny- lig, og temperaturen er stadig for høj. Se under "Alarm for høj tempera- tur". Der dannes for meget rim og is. Madvarerne er ikke pakket godt nok ind. Pak madvarerne bedre ind. Låget er ikke rigtigt lukket eller slutter ikke tæt. Kontroller, at låget slutter tæt, og at pakningerne er intakte og rene. Temperaturen er ikke rigtigt ind- stillet. Vælg en højere temperatur. Proppen til afløbet er ikke sat rig- tigt i. Sæt proppen til afløbet rigtigt i. Låget lukker ikke helt. Der er for meget rim. Fjern rim, der blokerer låget. Lågets pakninger er snavsede el- ler klæbrige. Rengør lågets pakninger. Madvarer blokerer låget. Flyt rundt på pakkerne. Se mærk- aten i apparatet. Låget er svært at åbne. Lågets pakninger er snavsede el- ler klæbrige. Rengør lågets pakninger. Ventilen er blokeret. Kontroller ventilen. Pæren lyser ikke. Pæren er sprunget. Se under "Udskiftning af pære". Der er for varmt i fryseren. Temperaturen er ikke rigtigt ind- stillet. Vælg en lavere temperatur. Låget slutter ikke tæt eller er ikke rigtigt lukket. Kontroller, at låget slutter tæt, og at pakningen er intakt og ren. Der var ikke tilstrækkelig koldt i apparatet før indfrysningen. Lad apparatet køle ned tilstrække- ligt længe. Der er lagt store mængder mad til indfrysning på en gang. Vent nogle timer, og kontroller så temperaturen igen. Læg mindre mængder i ad gangen, næste gang du indfryser madvarer. Madvarerne var for varme, da de blev lagt i. Lad madvarerne komme ned på stuetemperatur, før de lægges i. De madvarer, der skal indfryses, ligger for tæt op ad hinanden. Fordel madvarerne, så den kolde luft kan cirkulere frit imellem dem. Låget er blevet åbnet for tit. Undgå at åbne låget så tit. Låget har stået åbent i længere tid. Lad ikke låget stå åbent længere end nødvendigt. Der er for koldt i fryseren. Temperaturen er ikke rigtigt ind- stillet. Vælg en højere temperatur. Apparatet virker slet ikke. Hverken køling eller lys virker. Stikket er ikke sat rigtigt i kontak- ten. Sæt stikket rigtigt i stikkontakten. Der kommer ikke strøm til appa- ratet. Prøv at sætte et andet el-apparat til stikkontakten. Der er ikke tændt for apparatet. Tænd for apparatet. Der ingen strøm på stikkontakten (prøv at sætte et andet el-apparat til den). Tilkald elektriker. 8 electroluxKundeservice Hvis apparatet stadig ikke virker som det skal, når du har undersøgt ovenstående: Kontakt nærmeste servicecenter. For at få hurtig service er det vigtigt, at du opgiver apparatets model og serienummer. Det finder du på garantibeviset eller på type- pladen, der sidder udvendig på højre side af apparatet. Udskiftning af pære

1. Tag stikket ud af kontakten.

2. Erstat den defekte pære med en ny pære

med samme effekt (maks. styrke fremgår af lampedækslet).

Advarsel Fjern ikke lampedækslet, når pæren skiftes. Fryseren må ikke startes, hvis lampe- dækslet mangler eller er defekt. Tekniske data Rumfang (brut- to) liter 299 Højde mm 876 Temperaturstignings- tid timer 52 Rumfang (net- to) liter 292 Bredde mm 1325 Energiforbrug kWh/ døgn 0,696 Oplyst effekt/ forbrug watt 90 Dybde mm 665 Indfrysningskapacitet kg/døgn 28 Spænding volt 230 Vægt kg 63 Klimaklasse SN/N/

Yderligere tekniske specifikationer fremgår af typeskiltet udvendig på apparatets højre side. Installation Placering Advarsel Hvis du kasserer et ældre apparat med fjederlås (lås med låsetunge) på låget: Sørg for at ødelægge den, så børn ikke kan komme til at smække sig inde. Vigtigt Der skal være adgang til stikket efter installationen. Apparatet kan opstilles i en garage eller kæl- der, men fungerer bedst, hvis det står et sted, hvor omgivelsernes temperatur svarer til den klimaklasse, der er angivet på appa- ratets typeskilt: Klima- klasse Omgivelsestemperatur SN +10°C til + 32°C N +16°C til + 32°C ST +16°C til + 38°C Klima- klasse Omgivelsestemperatur T +16°C til + 43°C Elektrisk tilslutning Inden tilslutning til lysnettet skal det kontrol- leres, at spændingen og frekvensen på ty- peskiltet svarer til boligens forsyningsstrøm. Apparatet skal tilsluttes jord. Stikket på net- ledningen har en kontakt til dette formål. Hvis der ikke er jord på stikkontakten, tilsluttes apparatet en særskilt jordforbindelse i h.t. Stærkstrømsreglementet. Spørg en autori- seret installatør til råds. Producenten fralægger sig ethvert ansvar, hvis de nævnte sikkerhedsregler ikke over- holdes. Apparatet er i overensstemmelse med føl- gende. EU-direktiver. electrolux 9Krav til lufttilførsel

1. Placer fryseren vandret på et fast under-

lag. Alle fire fødder skal hvile på gulvet.
