BRUGSANVISNING MXZ-2D33VA-E2 - MXZ-2DM40VA MITSUBISHI

INSTALLATIONSMANUAL TIL INSTALLATØREN Læs venligst denne installationsmanual grundigt, før De installerer airconditionanlægget, af hensyn til sikker og korrekt anvendelse.

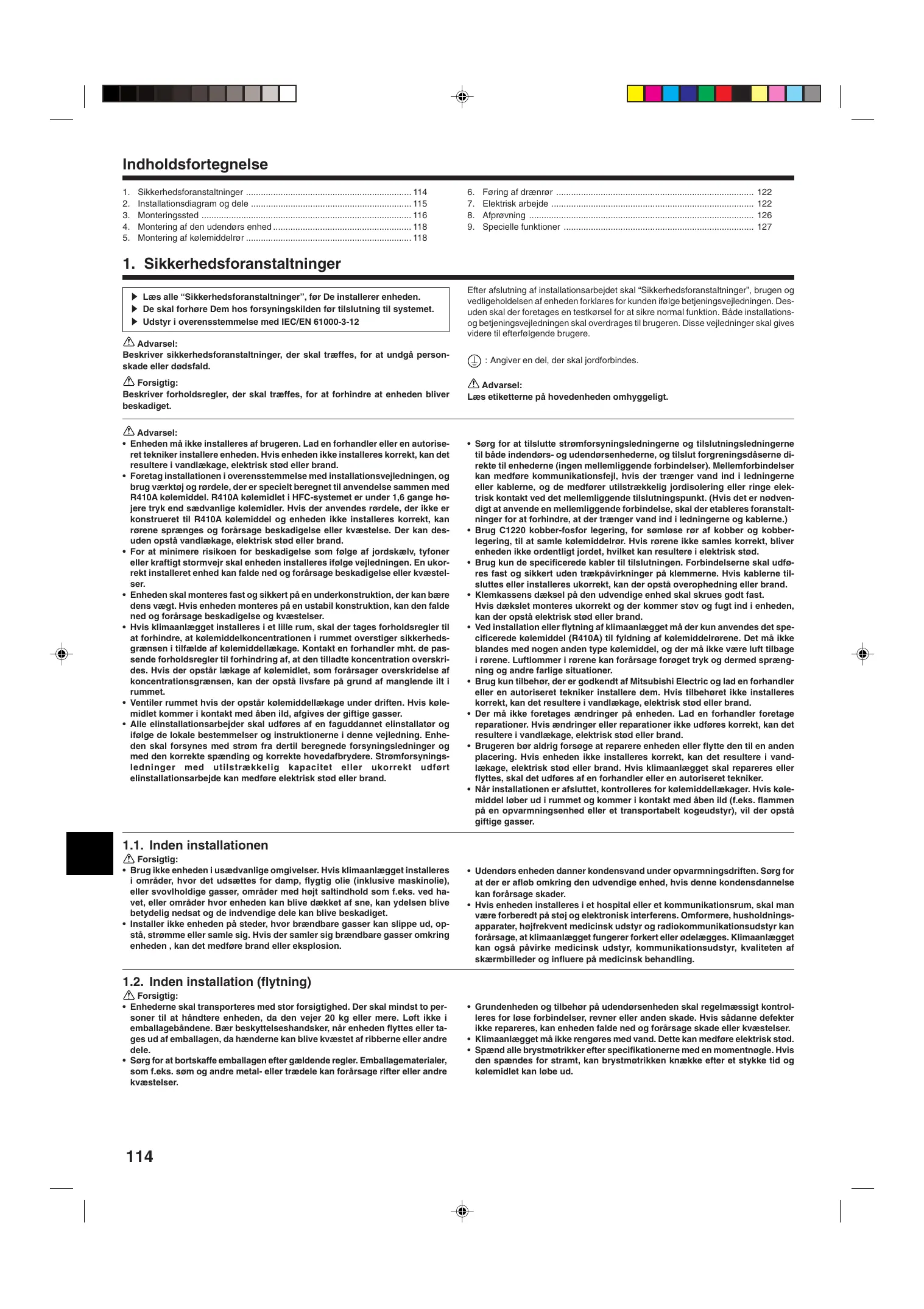

Sikkerhedsforanstaltninger 114 Installationsdiagram og dele 115 Monteringssted 116 Montering af den udendørs enhed 118 Montering af kølemiddelrør 118

Føring af drænrør Elektrisk arbejde Afprøvning Specielle funktioner

1. Sikkerhedsforanstaltninger s Læs alle “Sikkerhedsforanstaltninger”, før De installerer enheden. s De skal forhøre Dem hos forsyningskilden før tilslutning til systemet. s Udstyr i overensstemmelse med IEC/EN 61000-3-12 Advarsel: Beskriver sikkerhedsforanstaltninger, der skal træffes, for at undgå personskade eller dødsfald. Forsigtig: Beskriver forholdsregler, der skal træffes, for at forhindre at enheden bliver beskadiget. Advarsel: • Enheden må ikke installeres af brugeren. Lad en forhandler eller en autoriseret tekniker installere enheden. Hvis enheden ikke installeres korrekt, kan det resultere i vandlækage, elektrisk stød eller brand. • Foretag installationen i overensstemmelse med installationsvejledningen, og brug værktøj og rørdele, der er specielt beregnet til anvendelse sammen med R410A kølemiddel. R410A kølemidlet i HFC-systemet er under 1,6 gange højere tryk end sædvanlige kølemidler. Hvis der anvendes rørdele, der ikke er konstrueret til R410A kølemiddel og enheden ikke installeres korrekt, kan rørene sprænges og forårsage beskadigelse eller kvæstelse. Der kan desuden opstå vandlækage, elektrisk stød eller brand. • For at minimere risikoen for beskadigelse som følge af jordskælv, tyfoner eller kraftigt stormvejr skal enheden installeres ifølge vejledningen. En ukorrekt installeret enhed kan falde ned og forårsage beskadigelse eller kvæstelser. • Enheden skal monteres fast og sikkert på en underkonstruktion, der kan bære dens vægt. Hvis enheden monteres på en ustabil konstruktion, kan den falde ned og forårsage beskadigelse og kvæstelser. • Hvis klimaanlægget installeres i et lille rum, skal der tages forholdsregler til at forhindre, at kølemiddelkoncentrationen i rummet overstiger sikkerhedsgrænsen i tilfælde af kølemiddellækage. Kontakt en forhandler mht. de passende forholdsregler til forhindring af, at den tilladte koncentration overskrides. Hvis der opstår lækage af kølemidlet, som forårsager overskridelse af koncentrationsgrænsen, kan der opstå livsfare på grund af manglende ilt i rummet. • Ventiler rummet hvis der opstår kølemiddellækage under driften. Hvis kølemidlet kommer i kontakt med åben ild, afgives der giftige gasser. • Alle elinstallationsarbejder skal udføres af en faguddannet elinstallatør og ifølge de lokale bestemmelser og instruktionerne i denne vejledning. Enheden skal forsynes med strøm fra dertil beregnede forsyningsledninger og med den korrekte spænding og korrekte hovedafbrydere. Strømforsyningsledninger med utilstrækkelig kapacitet eller ukorrekt udført elinstallationsarbejde kan medføre elektrisk stød eller brand.

Efter afslutning af installationsarbejdet skal “Sikkerhedsforanstaltninger”, brugen og vedligeholdelsen af enheden forklares for kunden ifølge betjeningsvejledningen. Desuden skal der foretages en testkørsel for at sikre normal funktion. Både installationsog betjeningsvejledningen skal overdrages til brugeren. Disse vejledninger skal gives videre til efterfølgende brugere. : Angiver en del, der skal jordforbindes. Advarsel: Læs etiketterne på hovedenheden omhyggeligt.

• Sørg for at tilslutte strømforsyningsledningerne og tilslutningsledningerne til både indendørs- og udendørsenhederne, og tilslut forgreningsdåserne direkte til enhederne (ingen mellemliggende forbindelser). Mellemforbindelser kan medføre kommunikationsfejl, hvis der trænger vand ind i ledningerne eller kablerne, og de medfører utilstrækkelig jordisolering eller ringe elektrisk kontakt ved det mellemliggende tilslutningspunkt. (Hvis det er nødvendigt at anvende en mellemliggende forbindelse, skal der etableres foranstaltninger for at forhindre, at der trænger vand ind i ledningerne og kablerne.) • Brug C1220 kobber-fosfor legering, for sømløse rør af kobber og kobberlegering, til at samle kølemiddelrør. Hvis rørene ikke samles korrekt, bliver enheden ikke ordentligt jordet, hvilket kan resultere i elektrisk stød. • Brug kun de specificerede kabler til tilslutningen. Forbindelserne skal udføres fast og sikkert uden trækpåvirkninger på klemmerne. Hvis kablerne tilsluttes eller installeres ukorrekt, kan der opstå overophedning eller brand. • Klemkassens dæksel på den udvendige enhed skal skrues godt fast. Hvis dækslet monteres ukorrekt og der kommer støv og fugt ind i enheden, kan der opstå elektrisk stød eller brand. • Ved installation eller flytning af klimaanlægget må der kun anvendes det specificerede kølemiddel (R410A) til fyldning af kølemiddelrørene. Det må ikke blandes med nogen anden type kølemiddel, og der må ikke være luft tilbage i rørene. Luftlommer i rørene kan forårsage forøget tryk og dermed sprængning og andre farlige situationer. • Brug kun tilbehør, der er godkendt af Mitsubishi Electric og lad en forhandler eller en autoriseret tekniker installere dem. Hvis tilbehøret ikke installeres korrekt, kan det resultere i vandlækage, elektrisk stød eller brand. • Der må ikke foretages ændringer på enheden. Lad en forhandler foretage reparationer. Hvis ændringer eller reparationer ikke udføres korrekt, kan det resultere i vandlækage, elektrisk stød eller brand. • Brugeren bør aldrig forsøge at reparere enheden eller flytte den til en anden placering. Hvis enheden ikke installeres korrekt, kan det resultere i vandlækage, elektrisk stød eller brand. Hvis klimaanlægget skal repareres eller flyttes, skal det udføres af en forhandler eller en autoriseret tekniker. • Når installationen er afsluttet, kontrolleres for kølemiddellækager. Hvis kølemiddel løber ud i rummet og kommer i kontakt med åben ild (f.eks. flammen på en opvarmningsenhed eller et transportabelt kogeudstyr), vil der opstå giftige gasser.

1.1. Inden installationen Forsigtig: • Brug ikke enheden i usædvanlige omgivelser. Hvis klimaanlægget installeres i områder, hvor det udsættes for damp, flygtig olie (inklusive maskinolie), eller svovlholdige gasser, områder med højt saltindhold som f.eks. ved havet, eller områder hvor enheden kan blive dækket af sne, kan ydelsen blive betydelig nedsat og de indvendige dele kan blive beskadiget. • Installer ikke enheden på steder, hvor brændbare gasser kan slippe ud, opstå, strømme eller samle sig. Hvis der samler sig brændbare gasser omkring enheden , kan det medføre brand eller eksplosion.

• Udendørs enheden danner kondensvand under opvarmningsdriften. Sørg for at der er afløb omkring den udvendige enhed, hvis denne kondensdannelse kan forårsage skader. • Hvis enheden installeres i et hospital eller et kommunikationsrum, skal man være forberedt på støj og elektronisk interferens. Omformere, husholdningsapparater, højfrekvent medicinsk udstyr og radiokommunikationsudstyr kan forårsage, at klimaanlægget fungerer forkert eller ødelægges. Klimaanlægget kan også påvirke medicinsk udstyr, kommunikationsudstyr, kvaliteten af skærmbilleder og influere på medicinsk behandling.

1.2. Inden installation (flytning) Forsigtig: • Enhederne skal transporteres med stor forsigtighed. Der skal mindst to personer til at håndtere enheden, da den vejer 20 kg eller mere. Løft ikke i emballagebåndene. Bær beskyttelseshandsker, når enheden flyttes eller tages ud af emballagen, da hænderne kan blive kvæstet af ribberne eller andre dele. • Sørg for at bortskaffe emballagen efter gældende regler. Emballagematerialer, som f.eks. søm og andre metal- eller trædele kan forårsage rifter eller andre kvæstelser.

• Grundenheden og tilbehør på udendørsenheden skal regelmæssigt kontrolleres for løse forbindelser, revner eller anden skade. Hvis sådanne defekter ikke repareres, kan enheden falde ned og forårsage skade eller kvæstelser. • Klimaanlægget må ikke rengøres med vand. Dette kan medføre elektrisk stød. • Spænd alle brystmøtrikker efter specifikationerne med en momentnøgle. Hvis den spændes for stramt, kan brystmøtrikken knække efter et stykke tid og kølemidlet kan løbe ud.

1. Sikkerhedsforanstaltninger 1.3. Inden el-arbejde Forsigtig: • Sørg for at installere hovedafbrydere. Hvis de ikke installeres, kan der opstå elektrisk stød. VIGTIGT Sørg for, at strømlækageafbryderen er kompatibel med højere harmoni. Brug altid en strømlækageafbryder, der er kompatibel med højere harmoni, da denne enhed er udstyret med en omformer. Anvendelse af en utilstrækkelig afbryder kan forårsage ukorrekt funktion af vekselretteren. • Brug standard kabler med tilstrækkelig kapacitet til forsyningsledningerne. Ellers kan der opstå kortslutning, overophedning eller brand.

• Ved installation af forsyningsledningerne må der ikke være træk i kablerne. Hvis tilslutningerne løsnes, kan kablerne springe tilbage eller knække, hvilket kan forårsage overophedning eller brand. • Sørg for at jordforbinde enheden. Forbind ikke jordledningen til gas- eller vandrør, lynafledere eller telefonjordledninger. Hvis enheden ikke er korrekt jordet, kan det resultere i elektrisk stød. • Brug mekaniske effektafbrydere (HFI-relæ, hovedafbryder (+B sikring) og effektafbryder i støbt hus) med den specificerede kapacitet. Hvis effektafbryderens kapacitet er større end den specificerede kapacitet, kan det resultere i nedbrud eller brand.

1.4. Inden start af testkørsel Forsigtig: • Tænd hovedafbryderen mere end 12 timer før start af driften. Hvis driften startes straks efter, at hovedafbryderen er tændt, kan der opstå alvorlige skader på de indvendige dele. Sørg for at hovedafbryderen er tændt i hele driftssæsonen. • Inden start af driften skal det kontrolleres, at alle paneler, beskyttelsesdæksler og andre beskyttelsesdele er korrekt monteret. Roterende, varme eller højspændings dele kan forårsage kvæstelser.

• Rør ikke ved nogen kontakt med våde eller fugtige hænder. Dette kan medføre elektrisk stød. • Berør ikke kølemiddelrørene med de bare hænder under driften. Kølemiddelrørene er varme eller kolde afhængig af tilstanden af det gennemstrømmende kølemiddel. Hvis rørene berøres, kan der opstå forbrændinger eller forfrysninger. • Efter standsning af driften skal der ventes i mindst 5 minutter, inden der slukkes på hovedafbryderen. Ellers kan det resultere i vandlækage eller nedbrud.

1.5. Anvendelse af klimaanlæg med R410A kølemiddel Forsigtig: • Brug C1220 kobber-fosfor legering, for sømløse rør af kobber og kobberlegering, til at samle kølemiddelrør. Kontrollér at det indvendige af rørene er rene og ikke indeholder skadelige forureninger som f.eks. svovlholdige blandinger, oxidanter, affald eller støv. Brug rør med den specificerede tykkelse. (Se side 118) Bemærk følgende, hvis eksisterende rør, der har være brugt til R22 kølemiddel, genanvendes. - Udskift de eksisterende brystmøtrikker og opkrav de opkravede sektioner igen. - Anvend ikke tynde rør. (Se side 118) • Opbevar de rør, der skal anvendes, indendørs og hold begge ender af rørene lukkede indtil lige før lodningen. (Lad knæsamlinger osv. forblive i deres emballage.) Hvis der kommer støv, affald eller fugt ind i kølemiddelrørene, kan det medføre forringelse af olien eller nedbrud af kompressoren. • Brug ester-olie, ether-olie eller alkylbenzen-olie (i lille mængde) som kølemiddelolie til at smøre på de opkravede sektioner. Hvis mineralolie blandes med kølemiddelolien, kan det forringe olien.

• Der må ikke anvendes andre kølemidler end R410A kølemiddel. Hvis der anvendes andre kølemidler, vil klorindholdet forringe olien. • Brug følgende værktøj, der er specielt beregnet til anvendelse sammen med R410A kølemiddel. Følgende værktøj er nødvendigt ved anvendelse af R410A kølemiddel. Ved spørgsmål kontaktes den nærmeste forhandler. Værktøj (til R410A) Målermanifold Påfyldningsslange Gaslækage detektor Momentnøgle

Opkravningsværktøj Størrelsesmåler Vakuumpumpeadapter Elektronisk kølemiddelpåfyldningsskala

• Sørg for at anvende det korrekte værktøj. Hvis der kommer støv, affald eller fugt ind i kølemiddelrørene, kan det medføre forringelse af kølemiddelolien. • Anvend ikke en påfyldningscylinder. Hvis der bruges en påfyldningscylinder, vil sammensætningen af kølemidlet blive ændret, hvilket vil nedsætte effektiviteten.

2. Installationsdiagram og dele 2.1. Før installation (Fig. 2-1) Forgreningsdåse Type med 5 forgreninger

Denne installationsmanual er kun beregnet til installation af udendørsenheden. Ved installation af indendørsenhederne og forgreningsdåsen skal vejledningen i installationsmanualen, som er fastgjort til de enkelte enheder, følges. Eventuelle strukturelle ændringer, som er nødvendige for at gennemføre installationen, skal overholde kravene i den lokale byggelovgivning. Dette diagram viser tilbehørets konfiguration. Til faktisk installation skal udendørsenheden drejes 180°.

D H C Type med 3 forgreninger

Bemærkning: De angivne mål langs pilene ovenfor er påkrævede for at garantere klimaanlæggets ydeevne. Installer enheden på så bredt et sted som muligt af hensyn til senere service eller reparationer.

F Enhederne skal installeres af en godkendt kontrahent i overensstemmelse med de lokale lovkrav.

Delene skal skaffes lokalt Forgreningsdåse/udendørsenheds tilslutningsledning A (3-trådet, se 7.3. Ekstern ledningsføringsprocedure) B Forlængerrør C Væghulsmanchet D Væghulsdæksel Rørreparationsbånd E (mængden afhænger af rørets længde.) Fikseringsskrue til E 4 × 20 mm F (antallet afhænger af rørets længde.) G Rørledningstape H Kit I Aftapningsslange (hårdt PVC-rør VP16) J Kølemiddelolie Strømforsyningsledning (2-trådet, se 7.3. Ekstern K ledningsføringsprocedure)

1 1 1 1 2 til 7 2 til 7 1 1 1 1 1

3. Monteringssted 3.1. Kølerør Se afsnit 5.2. Rørlængde og højdeforskel.

3.2. Valg af placering af den udvendige enhed • Undgå placeringer, der er udsat for direkte sollys eller andre varmekilder. • Vælg en placering, hvor støj fra enheden ikke forstyrrer naboerne. • Vælg en placering, der tillader nem adgang for rør- og ledningsføring til forsyningskilderne og til indendørs enheden. • Undgå placeringer, hvor brændbare gasser kan lække, opstå, strømme eller samle sig. • Vær opmærksom på, at der kan løbe vand fra enheden under driften. • Vælg en vandret placering, der kan bære vægten af og modstå vibrationer fra enheden. • Undgå placeringer, hvor enheden kan blive dækket af sne. I områder, hvor der kan forventes kraftigt snefald, skal der tages særlige forholdsregler som f.eks. at hæve placeringen af enheden eller montere en hætte på luftindtaget for at forhindre, at sneen blokerer luftindtaget eller blæser direkte imod det. Dette kan reducere luftstrømmen og medføre fejlfunktion. • Undgå placeringer, der udsættes for olie, damp eller svovlholdige gasser. • Brug transporthåndtagene på udendørs enheden, når den skal transporteres. Hvis enheden bæres i bunden, kan hænder eller fingre komme i klemme.

Restriktioner på indendørs installation Bemærk, at indendørsenheder, der kan tilsluttes til denne udendørsenhed, er følgende modeller. • Indendørsenheder med modelnumrene 22, 25, 35, 50, 60, 71, 80 kan tilsluttes. Se tabellen herunder for mulige kombinationer af indendørsenheder i 2 - 8 rum. Verificering Den nominelle kapacitet skal fastslås ved at kontrollere tabellen herunder. Enhedens antal er begrænset til 2 til 8 enheder. Til næste trin skal det kontrolleres, at den samlede valgte nominelle kapacitet bliver inden for et interval på 4,4 - 18,5 kW.

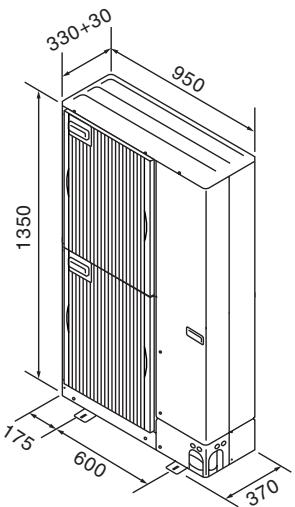

3.3. Udvendige mål (Udendørs enhed) (Fig. 3-1)

Indendørsenhedstype Nominel kapacitet (afkøling) (kW)

Kombinationer, hvori den samlede kapacitet for indendørsenheder overskrider kapaciteten for udendørsenheden (=14,0 kW), reducerer afkølingskapaciteten for hver indendørsenhed under deres nominelle afkølingskapacitet. Indendørsenheder kombineres således med en udendørsenhed inden for udendørsenhedens kapacitet (=14,0 kW), hvis det er muligt.

3.4. Plads til ventilation og service 3.4.1. Installation på et sted med megen blæst

Hvis udendørs enheden installeres på et tag eller et andet sted, hvor den er ubeskyttet imod blæsten, skal enhedens luftudblæsning anbringes, så den ikke udsættes direkte for kraftig blæst. Hvis stærk blæst kommer ind i luftudblæsningen, kan det hæmme den normale luftstrøm og medføre fejlfunktion. I det følgende vises tre eksempler på forholdsregler imod stærk blæst. 1 Anbring udblæsningen, så den vender imod den nærmeste væg og ca. 50 cm fra den. (Fig. 3-2) 2 Monter en luftledeplade (ekstraudstyr), hvis enheden installeres på et sted, hvor kraftig blæst fra stormvejr osv. kan komme direkte ind i luftudblæsningen. (Fig. 3-3)

3 Anbring om muligt enheden således, at luftudblæsningen blæser vinkelret på den fremherskende vindretning. (Fig. 3-4)

3.4.2. Ved installation af en enkelt udendørs enhed

3.4.3. Ved installation af flere udendørs enheder

Der er følgende minimummål, bortset fra angivne maks., der betyder maksimummål. Se disse henvisninger i hvert enkelt tilfælde. 1 Kun forhindringer bagved (Fig. 3-5) 2 Kun forhindringer bagved og ovenover (Fig. 3-6) 3 Kun forhindringer bagved og i siderne (Fig. 3-7) 4 Kun forhindringer foran (Fig. 3-8)

Lad der være 10 mm eller derover mellem enhederne. 1 Kun forhindringer bagved (Fig. 3-11) 2 Kun forhindringer bagved og ovenover (Fig. 3-12)

∗ Når der bruges en ledeskærm til luftudledning, er afstanden 500 mm eller derover.

5 Kun forhindringer foran og bagved (Fig. 3-9) ∗ Når der bruges en ledeskærm til luftudledning, er afstanden 500 mm eller derover.

6 Kun forhindringer bagved, i siderne og ovenover (Fig. 3-10) • Brug ikke udblæsningsledepladerne (ekstraudstyr) til luftstrøm opad.

• Der må ikke installeres mere end tre enheder ved siden af hinanden. Der skal desuden være afstand som vist. • Brug ikke udblæsningsledepladerne (ekstraudstyr) til luftstrøm opad.

3 Kun forhindringer foran (Fig. 3-13) ∗ Når der bruges en ledeskærm til luftudledning, er afstanden 1000 mm eller derover.

4 Kun forhindringer foran og bagved (Fig. 3-14) ∗ Når der bruges en ledeskærm til luftudledning, er afstanden 1000 mm eller derover.

5 Enkelt parallel enhed arrangement (Fig. 3-15) ∗ Hvis der anvendes en udblæsningsledeplade (ekstraudstyr) til luftstrøm opad, skal den fri afstand være 1000 mm eller mere.

6 Flere parallelle enheder arrangement (Fig. 3-16) ∗ Hvis der anvendes en udblæsningsledeplade (ekstraudstyr) til luftstrøm opad, skal den fri afstand være 1500 mm eller mere.

7 Stablede enheder arrangement (Fig. 3-17) • Enhederne kan stables i op til 2 enheders højde. • Der må ikke installeres mere end 2 stablede enheder ved siden af hinanden. Der skal desuden være afstand som vist.

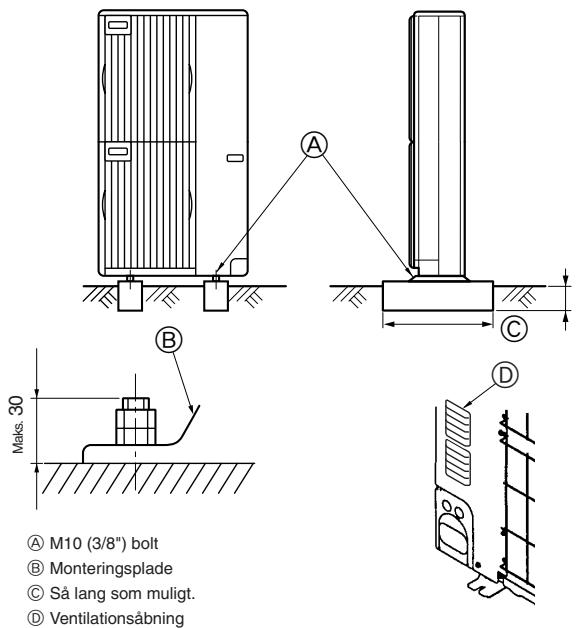

4. Montering af den udendørs enhed (mm)

Fundamentbolt Betontykkelse Boltlængde Belastningskapacitet

A M10 (3/8") 120 mm 70 mm 320 kg

• Kontroller at fundamentbolten er mindre end 30 mm fra monteringspladens bund. • Fastgør monteringspladen omhyggeligt med fire M10-fundamentbolte på solide steder. Installation af udendørs enheden • Sørg for ikke at blokere ventilationsåbningen. Hvis ventilationsåbningen blokeres, vil driften blive forhindret og der kan opstå nedbrud. • Udover enhedens underdel kan man om nødvendigt anvende installationshullerne på bagsiden, der er beregnet til ledninger mm., til installation af enheden. Brug selvskærende skruer (ø5 × 15 mm eller mindre) og monter på stedet.

• Enheden skal monteres på en solid, plan overflade for at forhindre raslelyde under anvendelsen. (Fig. 4-1) <Specifikationer for fundament>

Advarsel: • Enheden skal monteres fast og sikkert på en underkonstruktion, der kan bære dens vægt. Hvis enheden monteres på en ustabil konstruktion, kan den falde ned og forårsage beskadigelse og kvæstelser. • For at minimere risikoen for beskadigelse som følge af jordskælv, tyfoner eller kraftigt stormvejr skal enheden installeres ifølge vejledningen. En ukorrekt installeret enhed kan falde ned og forårsage beskadigelse eller kvæstelser.

M10 (3/8") bolt Monteringsplade Så lang som muligt. Ventilationsåbning

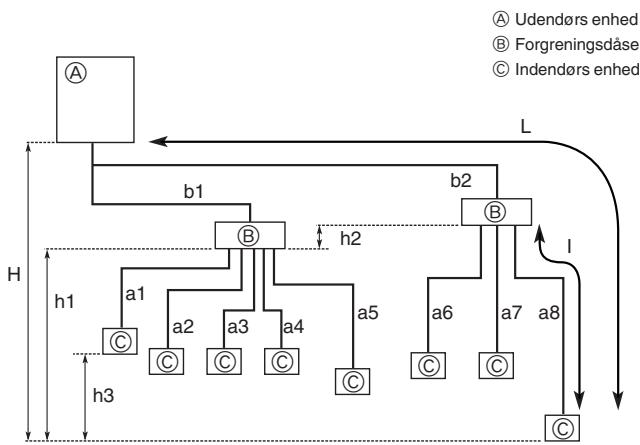

5. Montering af kølemiddelrør A Udendørs enhed B Forgreningsdåse C Indendørs enhed

C C Fig. 5-1 Tilladelige længde (envejs)

• Se side 115 for forholdsregler, der ikke er angivet nedenfor, vedrørende anvendelse af klimaanlæg med R410A kølemiddel. • Brug ester-olie, ether-olie eller alkylbenzen-olie (i lille mængde) som kølemiddelolie til at smøre på de opkravede sektioner. • Brug C1220 kobber-fosfor legering, for sømløse rør af kobber og kobberlegering, til at samle kølemiddelrør. Brug kølemiddelrør med den tykkelse, der er angivet i skemaet nedenfor. Kontrollér at det indvendige af rørene er rene og ikke indeholder skadelige forureninger som f.eks. svovlholdige blandinger, oxidanter, affald eller støv.

5.1. Forholdsregler for apparater der anvender R410A kølemiddel

Samlet rørlængde Længste rørlængde (L) Rørlængde mellem udendørsenhed og forgreningsdåser Længste rørlængde efter forgreningsdåse (I) Samlet rørlængde mellem forgreningsdåser og indendørsenheder I indendørs-/udendørsafsnit (H)*1

Tilladelige højde I forgreningsdåse-/indendørsenhedsafsnit (h1) (envejs) I hver forgreningsenhed (h2) I hver indendørsenhed (h3) Antal krumninger

Advarsel: Ved installation eller flytning af klimaanlægget må der kun anvendes det specificerede kølemiddel (R410A) til fyldning af kølemiddelrørene. Det må ikke blandes med nogen anden type kølemiddel, og der må ikke være luft tilbage i rørene. Luftlommer i rørene kan forårsage forøget tryk og dermed sprængning og andre farlige situationer. ø6,35, ø9,52, ø12,7 ø15,88

Tykkelse 0,8 mm Tykkelse 1,0 mm

• Anvend ikke rør med mindre tykkelse end angivet ovenfor. b1+b2+a1+a2+a3+a4+a5+a6+a7+a8 ≤ 115 m b2+a8 ≤ 70 m (b2 ≤ 55 m, a8 ≤ 15m) b1+b2 ≤ 55 m a8 ≤ 15 m a1+a2+a3+a4+a5+a6+a7+a8 ≤ 60 m H ≤ 30 m (I tilfælde af at udendørsenheden er indstillet højere end indendørsenheden) H ≤ 20 m (I tilfælde af at udendørsenheden er indstillet lavere end indendørsenheden) h1 + h2 ≤ 15 m h2 ≤ 15 m h3 ≤ 12 m | b1+a1 |, | b1+a2 |, | b1+a3 |, | b1+a4 |, | b1+a5 |, | b2+a6 |, | b2+a7 |, | b2+a8 | ≤ 15

*1 Forgreningsdåsen skal placeres på niveauet mellem udendørsenheden og indendørsenhederne.

5.2. Rørlængde og højdeforskel (Fig. 5-1) Tragtformede forbindelser • Denne enhed har tragtformede forbindelser på alle indendørsenheder og forgreningsdåsen samt udendørsenhedernes side. • Afmonter udendørsenhedens ventildæksel, og tilslut derefter røret. • Kølemiddelrør bruges til at tilslutte forgreningsdåsen og udendørsenheden.

5. Montering af kølemiddelrør 5.3. Tilsætning af kølemiddel • Det er ikke nødvendigt at foretage yderligere påfyldning på denne enhed, hvis den samlede rørlængde (b1+b2+a1+a2+a3+a4+a5+a6+a7+a8) ikke overskrider 40 m. • Hvis den samlede rørlængde overskrider 40 m, skal enheden påfyldes yderligere R410A-kølemiddel i overensstemmelse med de tilladte rørlængder i tabellen herunder. * Når enheden er afbrudt, skal enheden fyldes med ekstra kølemiddel gennem væskestopventilen, når rørforlængelserne og indendørsenhederne er under vakuum. Når enheden kører, skal der tilsættes kølemiddel til gaskontrolventilen ved hjælp af en sikkerhedspåfyldningsenhed. Tilsæt ikke flydende kølemiddel direkte til kontrolventilen. * Når der er fyldt kølemiddel på enheden, skal den påfyldte mængde kølemiddel noteres på servicemærkaten (fastgjort på enheden). Se afsnittet “1.5. Anvendelse af klimaanlæg med R410A kølemiddel” for at få yderligere information. Skema 1 Samlet rørlængde (b1+b2+a1+a2+a3+a4+a5+a6+a7+a8) Mængde ekstra påfyldt kølemiddel

Ved tilslutning af en indendørsenhed med ø9,52 væskerør (modelnummer 71 eller højere for M- og S-serien og modelnummer 60 eller højere for P-serien) skal mængden for påfyldning af ekstra kølemiddel i skema 1 korrigeres (tillæg følgende ∆Rværdi til den værdi, der er angivet i skema 1). Korrektionsmængde for påfyldning af ekstra kølemiddel ∆R=0,01 [kg/m] × ø9,52 forgreningsrør (væskerør) samlet længde [m] Eksempel) b1=20 m, b2=25 m Indendørsenhed A Indendørsenhed B Indendørsenhed C Indendørsenhed D

ø9,52 Væskerør ø6,35 Væskerør ø6,35 Væskerør ø9,52 Væskerør

a1=12 m a2=11 m a6=14 m a7=13 m

Samlet rørlængde : b1+b2+a1+a2+a6+a7=95 m → I henhold til skema 1 er mængden for påfyldning af ekstra kølemiddel 3,2 kg. Da der er tilsluttet indendørsenheder med ø9,52 væskerør (i dette eksempel indendørsenhed A og D), skal mængden for påfyldning af ekstra kølemiddel korrigeres. Korrektionsmængde for påfyldning af ekstra kølemiddel ∆R=0,01 [kg/m] × ø9,52 forgreningsrør (væskerør) totallængde (a1+a7) =0,01 × (12+13 m) =0,25 kg Mængden for påfyldning af ekstra kølemiddel er derfor 3,2 kg + 0,25 kg = 3,45 kg.

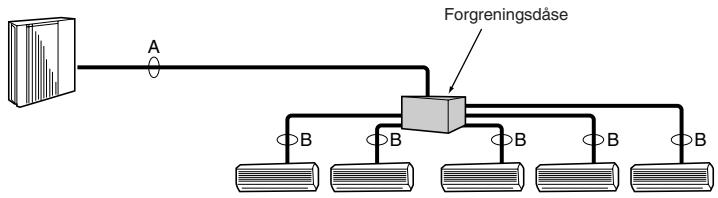

■ Ved brug af forgreningsdåser med 1 gren

5.4. Valg af rørstørrelse (Fig. 5-2)

Tragtformet forbindelse anvendt. (Ingen hårdlodning)

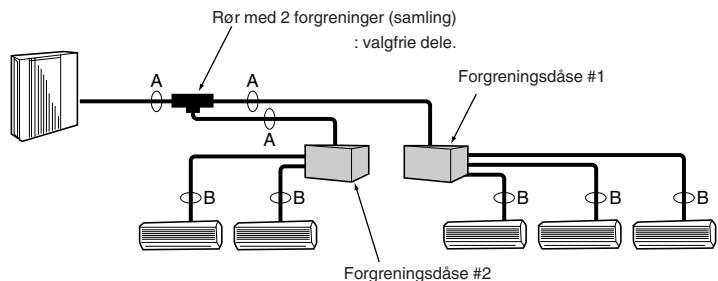

■ Ved brug af forgreningsdåser med 2 grene

Isoleringsmateriale Varmebestandig skumplast med en specifik tyngde på 0,045

2 Sørg for, at de 2 kølemiddelrør er isoleret for at forhindre kondensdannelse. 3 Kølemiddelrørets rundingsradius skal være 100 mm eller derover.

(1)Ventilstørrelse til udendørsenhed

ı ENHED Diameter af tilsluttede rør mm ø9,52 → ø12,7 ø12,7 → ø9,52 ø12,7 → ø15,88 ø6,35 → ø9,52 ø9,52 → ø15,88

Forbehandling af rør 1 Tabellen herunder viser specifikationerne for de rør, der er tilgængelige i handelen. Udvendig diameter mm 6,35 9,52 12,7 15,88

Å ENHED B Størrelsen på rørenes samling varierer efter typen og kapaciteten af indendørsenhederne. Match forgreningsdåsens rørsamlingsstørrelse med indendørsenheden. Hvis størrelsen på forgreningsdåsens rørsamling ikke matcher indendørsenhedens rørsamling, skal der bruges (deformerede) samlinger med en anden diameter (ekstraudstyr) på forgreningsdåsesiden. (Tilslut deformerede samlinger direkte til forgreningsdåsesiden.)

Væskerør Gasrør Væskerør Gasrør Væskerør Gasrør Væskerør Gasrør Væskerør Gasrør

ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø9,52 mm ø6,35 mm ø12,7 mm

* Type med 3 forgreninger: Kun enhederne Å, ı, Ç

Forsigtig: Sørg for at bruge isoleringen af den specificerede tykkelse. For stor tykkelse kan forårsage forkert installation af indendørsenheden og forgreningsdåsen, og manglende tykkelse kan forårsage dugdryp. Rør med 2 forgreninger (samling): Ekstraudstyr (alt efter tilslutningsmetoden kan der vælges en favorit.) Modelnavn

5. Montering af kølemiddelrør Kølemiddelopsamling når indendørs- og udendørsenheden flyttes (pumpe ned) 1 Forbind målermanifoldventilen (trykmåler inkluderet) til serviceåbningen i nærheden af gasstopventilen på udendørsenheden, så kølemidlets tryk kan måles. 2 Kobl strømforsyningen til (hovedafbryder). 3 Luk væskestopventilen, og udfør testkørslen for køledriften (SW4-1: ON og SW4-2: OFF). * Vent mindst 3 minutter, efter at der er tændt for strømforsyningen, før indstilling af SW4-1 og SW4-2. Hvis DIP-switchene indstilles, før de 3 minutter er gået, starter testkørslen muligvis ikke. 4 Luk gasstopventilen helt, når trykaflæsningen på måleren falder til 0,05 - 0,00 MPa* (ca. 0,5 - 0,0 kg/cm2). * Hvis der er påfyldt for meget kølemiddel på klimaanlægget, falder trykket eventuelt ikke til 0,5 kgf/cm2. Hvis dette sker, skal man bruge et kølemiddelgenindvindingsapparat til at genindvinde kølemidlet i systemet, og derefter genpåfylde systemet med den korrekte mængde kølemiddel, efter at indendørs- og udendørsenheden er blevet genmonteret. 5 Stop klimaanlæggets drift(SW4-1: OFF og SW4-2: OFF). 6 Kobl strømforsyningen fra (hovedafbryder).

5.5. Forbindelsesrør (Fig. 5-4)

• Når der anvendes almindelige kobberrør, pakkes væske- og gasrør ind i almindeligt isoleringsmateriale (varmebestandigt indtil 100 °C eller derover, tykkelse 12 mm og derover). • De indendørs dele af drænrøret skal pakkes ind i isoleringsmaterialer af polyethylenskum (massefylde på 0,03, tykkelse på 9 mm eller derover). • Kom et tyndt lag køleolie på rør og samlingsoverflade, før stramning af brystmøtrikken. A • Anvend to skruenøgler til at spænde rørforbindelserne. B • Anvend en lækagedetektor eller sæbevand til at kontrollere for gaslækager efter færdiggørelse af forbindelser. • Påfør kølemaskineolie på hele opkravningssædets overflade. C • Brug omløbermøtrikkerne på følgende måde. D

,4~ R0 ,8 A Skæremål for kraver B Tilspændingsmoment for omløbermøtrik

■Rørstørrelse (udendørsenhed-forgreningsdåse) Rørstørrelse Væske (ømm) Gas

Opstillingen af en tilslutningsklar indendørsenhed afhænger af distriktet/ området/landet. ■Rørstørrelse (forgreningsdåse-indendørsenhed) *Tilfældet ved M-serien eller indendørsenheder i S-serien

A (Fig. 5-4) Kobberrør udv. dia (mm) ø6,35 ø9,52 ø12,7 ø15,88

Indendørs(kW) 22 enhedstype Rørstørrelse Væske ø6,35 (ømm) Gas ø9,52

* Når der anvendes en indendørs enhed af type 60 fra MEXZ-serien, skal den koniske møtrik i tilbehøret til indendørsenheden bruges til tilslutning af indendørsenhedens gasside. Brug ikke den koniske møtrik (gasside), der er monteret på indendørsenheden. Hvis den bruges, kan der opstå gaslækage eller endda udtrækning af røret. ■Rørstørrelse (forgreningsdåse-indendørsenhed) * I tilfælde af P-serie indendørsenhed Indendørsenhedstype Rørstørrelse (ømm)

Ved anvendelse af P-serie indendørsenhed type 35 eller 50, skal den brystmøtrik, der er monteret på indendørsenheden, anvendes. Brug ikke brystmøtrikken (ekstraudstyr til indendørsenheden). Hvis den bruges, kan der opstå gaslækage eller endda udtrækning af røret. • Pas på ikke at knække rørene, når de bøjes. Bøjningsradier på 100 mm til 150 mm er passende. • Sørg for at rørene ikke rører kompressoren. Ellers kan der opstå unormal støj eller vibrationer. 1 Tilslutning af rørene skal påbegyndes fra indendørs enheden. Brystmøtrikker skal fastspændes med en momentnøgle. 2 Opkrav væskerørene og gasrørene og påfør et tyndt lag kølemiddelolie (påføres på stedet). • Når der anvendes normal rørtætning, refereres til skema 2 for opkravning af R410A kølemiddelrør. Størrelsesmåleren kan anvendes til kontrol af A-mål. Skema 2 (Fig. 5-5) Kobberrør udv. dia (mm) ø6,35 ø9,52 ø12,7 ø15,88

A (mm) Kravenøgle til R410A Kravenøgle til R22·R407C Koblingstype 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5 0 - 0,5 1,0 - 1,5

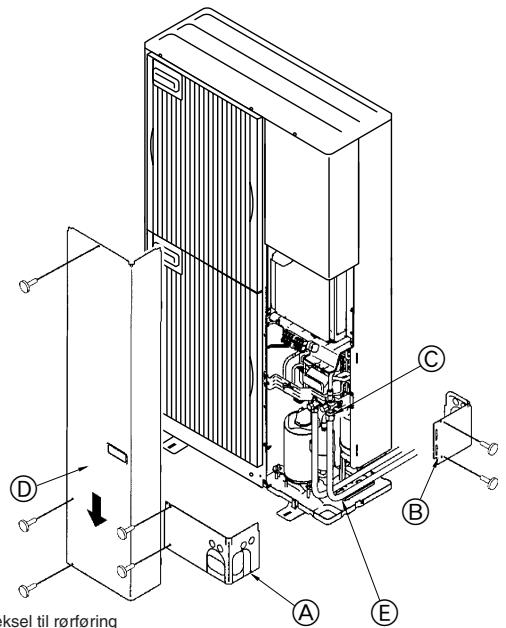

5. Montering af kølemiddelrør 5.6. Kølerør (Fig. 5-6) Afmonter servicepanelet D (tre skruer) og rørafdækningen foran A (to skruer) og rørafdækningen bagtil B (to skruer). Kølemiddelrørene er omviklet med beskyttelsesbeklædning • Rørene kan omvikles med beskyttelsesbeklædning op til en diameter på ø90 før eller efter rørene forbindes. Skær udsparingen i rørbeklædningen ud ved at følge rillen og vikl beklædningen omkring rørene. Rørindgangsåbning • Brug kit eller tætningsmiddel til at tætne rørindgangsåbningen omkring rørene, så der ikke er nogen åben spalte. (Hvis spalterne ikke lukkes, kan der blive udsendt støj eller der kan komme vand og støv ind i enheden, hvilket kan resultere i nedbrud.)

5.7. Forsigtighed ved rørtilslutning/ventildrift

• Opret rørforbindelsen og betjen ventilen korrekt ved at følge figuren herunder. • Påfør tætningsmiddel langs isoleringsmaterialet omkring samlingerne af kølemiddelrørene for at forhindre, at der trænger vand ind. • Efter udtømning og påfyldning af kølemiddel skal det sikres, at håndtaget er helt åbent. Hvis enheden betjenes med lukket ventil, overføres et unormalt tryk til højeller lavtryksiden af kølemiddelkredsløbet, hvilket beskadiger kompressoren mv. • Fastslå mængden af ekstra kølemiddel, der skal påfyldes (se “5.3. Tilsætning af kølemiddel”), og påfyld ekstra kølemiddel gennem serviceporten efter gennemførelse af rørtilslutningsarbejde. • Når arbejdet er gennemført, skal serviceporten (12 - 15 N·m) og dækslet (20 - 25 N·m) strammes for at forhindre gaslækage. * 1 N·m 10 kgf·cm

B A Frontdæksel til rørføring Rørføringsdæksel Stopventil Servicepanel Remradius: 100 - 150 mm

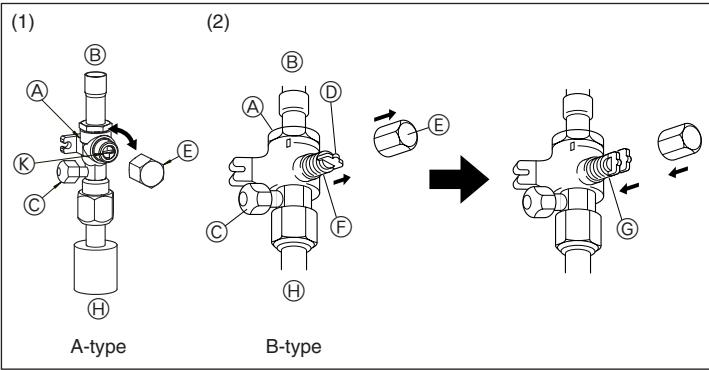

Metode til fuld åbning af stopventilen Åbningsmetoden for stopventilen varierer afhængig af udendørsenhedsmodel. Brug den relevante metode til åbning af stopventilerne. (1) A-type (Fig. 5-7) 1 Afmonter hætten, træk håndtaget hen imod Dem, og drej en 1/4 omgang mod uret for at åbne. 2 Kontrollér, at stopventilen er helt åben, skub håndtaget ind, og drej hætten tilbage til den oprindelige position.

(2) B-type (Fig. 5-7) 1 Afmonter hætten, træk håndtaget hen imod Dem og drej en 1/4 omgang mod uret for at åbne. 2 Kontroller, at stopventilen er helt åben, skub håndtaget ind og drej hætten tilbage til den oprindelige position.

(3) C-type (Fig. 5-8) 1 Fjern dækslet, og drej ventilspindlen mod uret så langt som muligt vha. en 4 mm sekskantet skruenøgle. Stop med at dreje, når den når stopperen. 2 Kontroller, at stopventilen er helt åben og drej hætten tilbage til den oprindelige position.

B I C A B C D E F E J H G H I J K Helt åben (Installation på siden) Kølemiddelrørside Den retning, kølemidlet flyder Skruenøglehul Håndtag

5.8. Lufttæthedstest og udtømning

E F G H I B A Ventil Enhedsside Serviceport Håndtag Dæksel Helt lukket

1 Lufttæthedstest (Fig. 5-9) Lufttæthedstesten skal foretages ved at påføre tryk med nitrogengas. Se følgende figur for at få information om testmetoden. (1) Tilslutning af testværktøjet. Foretag en test, mens stopventilen er lukket. Sørg også for at påføre tryk til både væske- eller højtryksrøret og gas- eller lavtryksrøret. (2) Påfør ikke tryk til det specificerede tryk på én gang. Påfør tryk lidt efter lidt. 1 Påfør et tryk på 0,5 MPa (5 kgf/cm2G), vent fem minutter, og sørg for, at trykket ikke falder. 2 Påfør et tryk på 1,5 MPa (15 kgf/cm2G), vent fem minutter, og sørg for, at trykket ikke falder. 3 Påfør et tryk på 4,15 MPa (41,5 kgf/cm2G), og mål den omgivende temperatur og kølemiddeltrykket. (3) Hvis det specificerede tryk holder i cirka en dag og ikke falder, bestod rørskrabningen testen, og der er ingen lækager. • Hvis den omgivende temperatur ændres med 1 °C, vil trykket ændres med cirka 0,01 MPa (0,1 kgf/cm2G). Foretag de nødvendige korrektioner. (4) Hvis trykket falder i trin (2) eller (3), er der en gaslækage. Søg efter kilden til gaslækagen.

A B C D E Nitrogengas Systemanalyseenhed Lo-knap (lav) Hi-knap (høj) Til forgreningsdåse

F G H I K Udendørsenhed Stopventil Væskerør eller højtryksrør Gasrør eller lavtryksrør Serviceport

5. Montering af kølemiddelrør

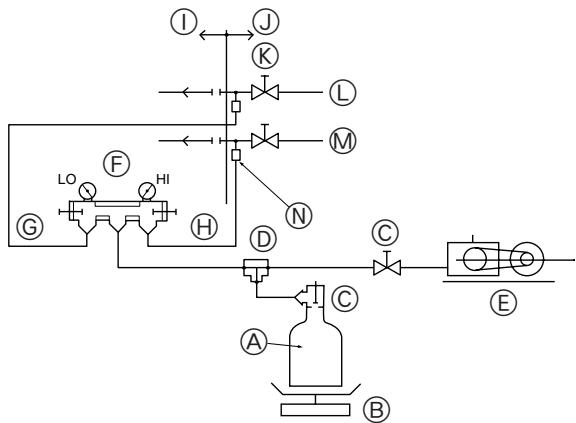

2 Udtømning (Fig. 5-10) Udtømning skal foretages fra serviceporten på udendørsenhedens stopventil til vakuumpumpen, som almindeligvis bruges til både væske- eller højtryksrør og gaseller lavtryksrør. (Foretag udtømning fra både væske- eller højtryksrøret og gas- eller lavtryksrøret, mens stopventilen er lukket.) Husk: Brug ikke kølemiddel til at udføre luftudtømningen.

L LO F M HI G H D N C C E

* Der skal bruges et præcisionsgravimeter, der kan måle op til 0,1 kg. Hvis det ikke er muligt at forberede et præcisionsgravimeter, kan der også anvendes en påfyldningscylinder.

A B A B C D E F G Advarsel: Ved installation eller flytning af en enhed til et andet sted må der ikke blandes andet end det specificerede kølemiddel i kølingskredsløbet. Hvis der iblandes luft, kan kølingskredsløbet forårsage et unormalt højt tryk, hvilket kan medføre et sprængt rør.

H I J K L M N Freoncylinder Skala Ventil 3-vejssamling Vakuumpumpe Systemanalyseenhed Lo-knap (lav)

Hi-knap (høj) Til forgreningsdåse Udendørsenhed Stopventil Væskerør eller højtryksrør Gasrør eller lavtryksrør Serviceport

Bemærkning: • Brug en målermanifold, udskiftningsslange og andre dele, der er beregnet til brug sammen med kølemiddel som angivet på enheden. • Brug et gravimeter. (Et der kan måle ned til 0,1 kg)

* Tallet til venstre er kun et eksempel. Stopventilens form, serviceportens placering etc. kan variere afhængig af model. * Drej kun sektion A. (Spænd ikke sektionerne A og B yderligere sammen.)

Forholdsregler ved brug af påfyldningsventilen (Fig.5-11) Spænd ikke serviceporten for kraftigt under installation. Ventilindsatsen kan blive deformeret eller blive løs og forårsage udsivning af gas. Når sektion B er placeret i den ønskede retning, drejes kun sektion A, hvorefter den spændes. Spænd ikke sektionerne A og B yderligere sammen. efter spænding af sektion A.

C Påfyldningsslange D Serviceport

6. Føring af drænrør Udendørs enheds drænrørsforbindelser Når føring af drænrør er nødvendigt, anvend da en drænsokkel eller drænbakke (ekstraudstyr). Drænsokkel Drænbakke

PAC-SG61DS-E PAC-SG64DP-E

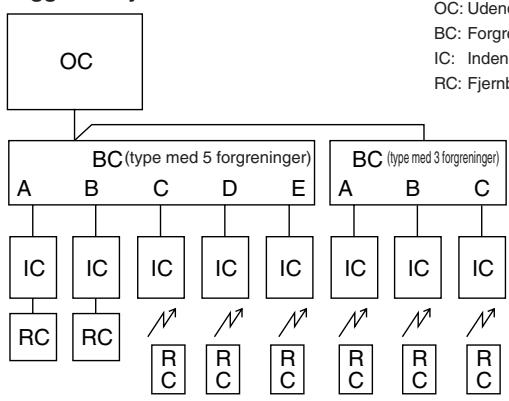

7. Elektrisk arbejde [1] Grundlæggende systemer OC: Udendørsenhed BC: Forgreningsdåse IC: Indendørsenhed RC: Fjernbetjening

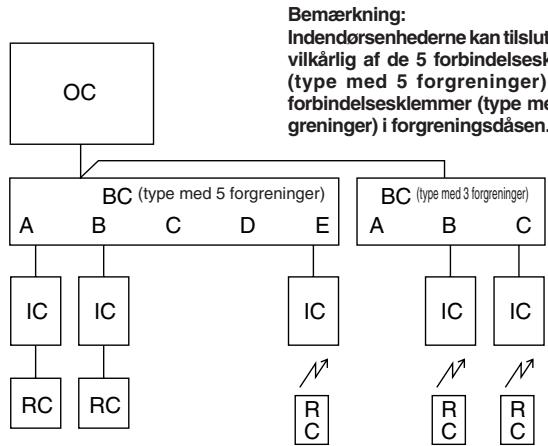

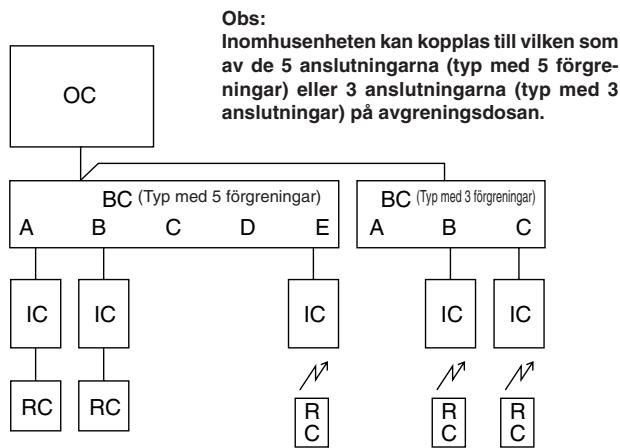

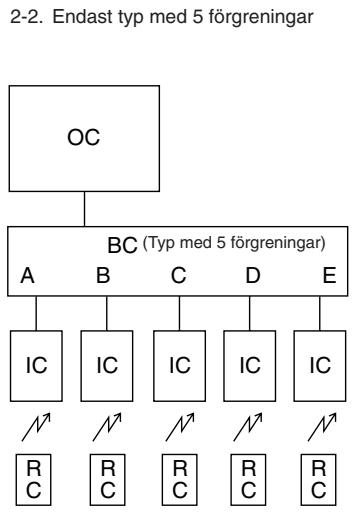

7. Elektrisk arbejde [2] Standardsystemer 2-1. Kun typen med 3 forgreninger

A B C D IC IC IC IC E IC 1. Op til 2 forgreningsdåser kan tilsluttes til en enkelt udendørsenhed. 2. Op til 8 indendørsenheder kan tilsluttes til systemet.

R C R C R C R C R C R C R C R C R C R C

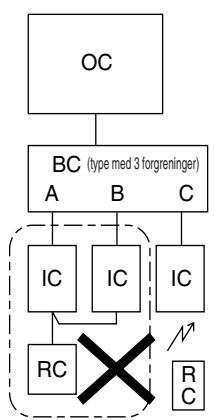

[3] Forkerte systemer 3-1. Gruppebetjening med en enkelt fjernbetjening

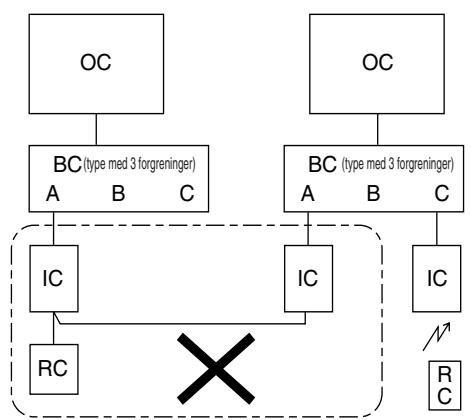

3-2. Gruppebetjening mellem forskellige kølemiddelsystemer

3-3. Tilslutning af M-NET-adapter til udendørsenhed

3-1. Flere indendørsenheder kan ikke betjenes af en enkelt fjernbetjening. 3-2. Forskellige kølemiddelsystemer kan ikke tilsluttes sammen. 3-3. Der kan ikke tilsluttes en M-NET-adapter til en udendørsenhed.

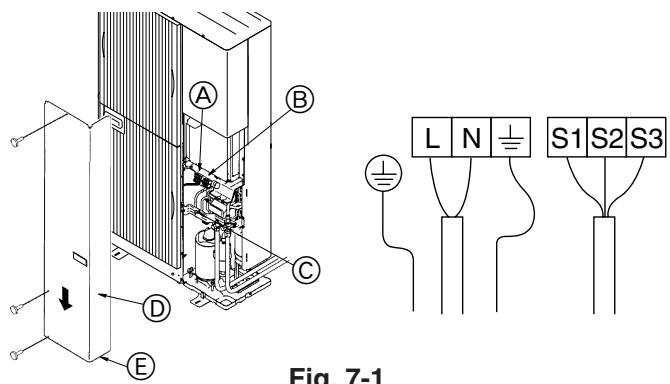

7. Elektrisk arbejde 7.1. Udendørs enhed (Fig. 7-1)

1 Afmonter servicepanelet. 2 Tilslut kablerne ved hjælp af Fig. 7-1.

A B C D E Jordforbindelsesklemme Klemkasse Klemme Servicepanel Før kablerne, så de ikke kommer i kontakt med midten af servicepanelet eller gasventilen.

7.2. Forgreningsdåse/udendørs kabeltilslutning og udendørs tilslutning af strømforsyningsledning Advarsel: • Sørg for at fastgøre klemrækkedækslerne/panelet på udendørsenheden. Hvis det ikke er fastgjort korrekt, kan det medføre brand eller elektrisk stød på grund af støv, vand osv. • Sørg for at tilslutte strømforsyningsledningerne og tilslutningsledningerne til indendørsenhederne, udendørsenhederne og forgreningsdåser direkte til enhederne (ingen mellemforbindelser). Mellemforbindelser kan medføre kommunikationsfejl, hvis der trænger vand ind i ledningerne eller kablerne og forårsager utilstrækkelig jordisolering eller ringe elektrisk kontakt ved mellemtilslutningspunktet. (Hvis en mellemforbindelse er nødvendig, skal der tages forholdsregler for at forhindre, at der trænger vand ind i ledningerne og kablerne.)

Forsigtig: Pas på ikke at foretage forkert ledningsføring. Stram klemskruerne for at undgå, at de løsnes. Når de er strammet, skal der trækkes let i kablerne for at sikre, at de ikke bevæger sig. Hvis tilslutningskablet er tilsluttet forkert til klemrækken, fungerer enheden ikke normalt.

Klemrække Blytråd Tilslutningsdetaljer

• Tilslut kablet fra forgreningsdåsen korrekt til klemrækken. • Afsæt ekstra kabellængde til service på et senere tidspunkt.

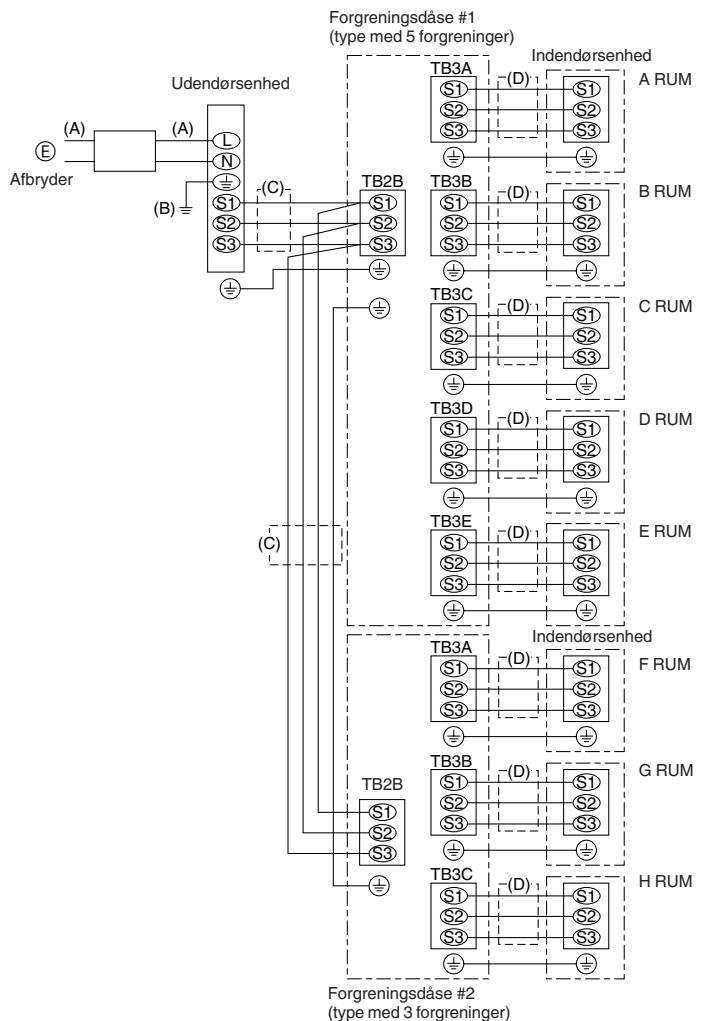

7.3. Ekstern ledningsføringsprocedure (Fig. 7-2)

<Eksempel> (Ved brug af 2-forgreningsdåser)

B RUM Der er kun bug for strømforsyningsarbejde på udendørsenheden. Strømforsyningen til forgreningsdåsen eller indendørsenheden foregår via ledningsføringen. Derfor kan strømforsyningsarbejdet udføres på ét sted på udendørsenheden. Det er med til at forenkle arbejdet og sparer penge. E Strømforsyning enfaset AC 220/230/240 V, 50 Hz AC 220 V, 60 Hz Maks. tilladelig systemimpedans 0,22 (Ω).

C RUM Bemærkning: 1 Strømforsyningsindgang: Kun udendørsenhed Tilslut ledningerne (C), (D) i overensstemmelse med klemrækkenavnene for at sikre korrekt polaritet.

Forgreningsdåse #1 (type med 5 forgreninger) TB3A S1 S2 S3

Indendørsenhed A RUM S1 S2 S3

(A) Hovedledning 6,0 mm2

Kabeldiameter (B) Jordled- (C) Signal- (D) Signalning ledning ledning 6,0 mm2 1,5 mm2 1,5 mm2 *2

Afbryder *1 Afbrydelse Ydelsesaf strøm egenskaber 40 A 40 A, 30 mA for 0,1 sek. eller derunder

Der kræves en rund tilslutningsklemme, når der anvendes en snoet ledning. *1. Der skal være en afbryder med mindst 3 mm kontaktadskillelse. Brug en ikke-sikringsafbryder (NF) eller jordet lækageafbryder (NV). *2. Maks. 45 m (“udendørsenhed – forgreningsdåse #1” plus “forgreningsdåse #1 – forgreningsdåse #2”). Hvis der bruges 2,5 mm2, da maks. 55 m.

F RUM G RUM H RUM Bemærkninger: 1. Kabelstørrelsen skal overholde den gældende lokale og nationale lovgivning. 2. Strømforsyningsledningerne og tilslutningsledningerne til indendørsenhed/forgreningsdåse/udendørsenhed må ikke være lettere end polychloroprengummibeklædte bøjelige ledninger. (Design 60245 IEC 57) 3. Installer en jordledning, der er længere end strømkablerne. VIGTIGT Sørg for, at strømlækageafbryderen er kompatibel med højere harmoni. Brug altid en strømlækageafbryder, der er kompatibel med højere harmoni, da denne enhed er udstyret med en omformer. Anvendelse af en utilstrækkelig afbryder kan forårsage ukorrekt funktion af vekselretteren.

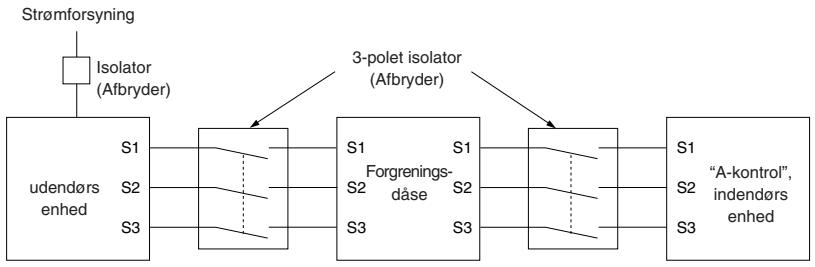

7. Elektrisk arbejde Advarsel: I tilfælde at A-styrekabel er der højspænding på S3-klemmen på grund af konstruktionen af det elektriske kredsløb, der ikke har nogen elektrisk isolering mellem strømforsyningsledningen og kommunikationsledningen. Derfor skal hovedstrømforsyningen altid afbrydes ved udførelse af service og vedligeholdelse. Berør ikke S1, S2 eller S3-klemmerne, når der er strøm på. Hvis der skal bruges en afbryder mellem udendørsenheden og forgreningsboksen/indendørsenheden og forgreningsboksen, skal det være en 3-polet type. Strømforsyning 3-polet isolator (Afbryder)

“A-kontrol”, indendørs enhed

Forsigtig: Efter at isolatoren er anvendt skal hovedstrømforsyningen slås fra og til for at nulstille systemet. Eller kan udendørsenheden måske ikke registrere forgreningsdåsen(erne) eller indendørsenhederne.

KABELTILSLUTNINGSSPECIFIKATIONER (FORBINDELSESKABEL TIL UDENDØRSENHED-FORGRENINGSBOKS) Tværsnit af kabel Rund

Lederstørrelse (mm2) 2,5

* Vær opmærksom på gul og grøn stribe

(Fordi midterlederen ikke har overfladefinish)

Fra venstre mod højre : S1-Åben-S2-S3

Med uret : S1-S2-S3-Åben

* Forbind S1 og S3 til den modsatte vinkel

*1 : Strømforsyningsledninger til apparater må ikke være mindre end konstruktion 60245 IEC eller 227 IEC. *2 : I tilfælde af, at kabel med gul og grøn stribe er tilgængeligt. *3 : I tilfælde af normal polaritetstilslutning (S1-S2-S3), lederstørrelse er 1,5 mm2. *4 : I tilfælde af normal polaritetstilslutning (S1-S2-S3). *5 : Hvis de flade kabler tilsluttes som angivet i dette billede, kan de anvendes op til 55 m.

(3C fladt kabel × 2)

*6 : Den angivne kabellængde er kun en referenceværdi. Den kan være forskellig afhængig af installationen, fugtighed eller materialer m.m.

Sørg for at forbinde udendørs-forgreningsboks/indendørs-forgreningsboks forbindelseskablerne direkte til enhederne (ingen mellemliggende forbindelser). Mellemliggende forbindelser kan medføre kommunikationsfejl, hvis der kommer vand ind i kablerne og forårsager utilstrækkelig isolering imod jord eller ringe elektrisk kontakt ved det mellemliggende forbindelsespunkt. (Hvis det er nødvendigt at udføre en mellemliggende forbindelse, skal der tages forholdsregler til at forhindre vand i at komme ind i kablerne.)

8. Afprøvning 8.1. Før afprøvning s Efter installation, ledningsføring og rørføring af indendørs og udendørs enheder er afsluttet, kontroller da for udsivning af kølemiddel, om ledningsføring til strømforsyning eller styring er løs og for fejlagtig polaritet, samt at der ikke er afbrydelse af én fase i strømforsyningen. s Brug en 500-volt M-ohm-kontrolinstrument til at kontrollere, at modstanden mellem Strømforsyningsklemmerne og jorden er mindst 1 MΩ. s Udfør ikke denne test på styreledningsføringens (lavspændingskredsløb) klemmer. Advarsel: Brug ikke aircondition-enheden, hvis isoleringsmaterialets modstand er mindre end 1 MΩ. Isoleringsmodstand Efter installationen eller efter at strømforsyningen har være afbrudt i længere tid, vil isoleringsmodstanden falde til under 1 MΩ på grund af akkumulering af kølemiddel i kompressoren. Dette er ikke en fejlfunktion. Udfør følgende procedurer. 1. Afmonter ledningerne fra kompressoren og mål kompressorens isoleringsmodstand. 2. Hvis isoleringsmodstanden er under 1 MΩ, er der fejl ved kompressoren eller modstanden er faldet på grund af akkumuleringen af kølemiddel i kompressoren.

3. Når ledningerne er tilsluttet til kompressoren igen, vil kompressoren begynde at varme op, efter at strømmen er tilsluttet. Efter at have tilført strøm i de tider, der angivet nedenfor, måles isoleringsmodstanden igen. • Isoleringsmodstanden falder på grund af akkumuleringen af kølemiddel i kompressoren. Modstanden vil stiger til over 1 MΩ efter at kompressoren har varmet op i 2 - 3 timer. (Den nødvendige tid til opvarmning af kompressoren varierer afhængig af de atmosfæriske betingelser og akkumuleringen af kølemiddel). • For at drive kompressoren med akkumuleret kølemiddel i kompressoren, skal den varmes op i mindst 12 timer for at forhindre nedbrud. 4. Hvis isoleringsmodstanden stiger over 1 MΩ, er der ingen fejl ved kompressoren. Forsigtig: • Kompressoren kører kun, hvis strømforsyningens faseforbindelse er korrekt. • Tænd for anlægget mindst 12 timer før testkørslen. - Start af driften lige efter, at der er tændt for anlægget, kan resultere i alvorlig skade på de interne dele. Strømkontakten skal stå på ON i hele driftsperioden. s Følgende punkter skal desuden kontrolleres. • Udendørsenheden er ikke defekt. LED’en på udendørsenhedens hovedtavle blinker, når udendørsenheden er defekt. • Både gas- og væskestopventilen er helt åben.

8.2. Afprøvning 8.2.1. Brug af fjernstyringen Se installationsmanualen til indendørsenheden. • Sørg for at udføre testkørslen for hver indendørsenhed. Kontroller, at hver indendørsenhed fungerer korrekt efter installationsmanualen, som er fastgjort til enheden. • Hvis testkørslen udføres for alle indendørsenheder på én gang, kan der ikke registreres fejltilslutninger i kølemiddelrørene og tilslutningskablerne. * Kompressoren kan ikke køre i mindst 3 minutter efter, at strømmen tilsluttes. • Kompressoren kan afgive støj umiddelbart efter, at strømmen er tilkoblet eller i tilfælde af lav temperatur uden for. Om genstart af beskyttelsesmekanismen Når kompressoren stopper, aktiveres startspærren, så kompressoren ikke fungerer i 3 minutter, hvilket beskytter klimaanlægget.

8.2.2. Brug af SW4 på udendørs enhed Ved testkørsel fra udendørsenheden, fungerer alle indendørsenheder. Derfor kan der ikke registreres forkert tilslutning af kølemiddelrør og tilslutningskablerne. Hvis der sigtes mod registrering af forkerte forbindelser, skal testkørslen foretages fra fjernbetjeningen. Se afsnit “8.2.1. Brug af fjernstyringen”.

SW4-1 ON Kølefunktion SW4-2 OFF SW4-1 ON Opvarmningsfunktion SW4-2 ON * Efter at have udført prøvekørslen, indstilles SW4-1 til OFF. • Nogle få sekunder efter at kompressoren er startet, kan der evt. høres en klirrende lyd fra det indvendige af udendørs enheden. Lyden kommer fra kontrolventilen på grund af en lille trykforskel i rørene. Der er ingen fejl ved enheden. Testkørsels-modusen kan ikke ændres med vippekontakt SW4-2 under testkørslen. (For at ændre testkørsels-modusen under testkørslen, stoppes testkørslen ved hjælp af vippekontakt SW4-1. Efter ændring af testkørsels-modusen genoptages testkørslen med kontakt SW4-1.) Hvis en testkørsel startes ved “Brug af SW4 på udendørs enhed”, stopper udendørsenheden ikke (en testkørsel afsluttes ikke), selv hvis den udfører stopinstruktionerne fra fjernbetjeningen. I dette tilfælde skal SW4 i udendørsenheden sættes til “off”. Bemærkning: Vent mindst 3 minutter, efter at der er tændt for strømforsyningen, før indstilling af SW4-1 og SW4-2. Hvis DIP-switchene indstilles, før de 3 minutter er gået, starter testkørslen muligvis ikke.

9. Specielle funktioner

F A B C D E Ved at udføre følgende ændring kan driftsstøjen fra udendørs enheden reduceres med ca. 3 - 4 dB. “Low noise” modusen vil blive aktiveret, når en kommercielt tilgængelig timer eller kontaktinputtet fra en ON/OFF kontakt tilføjes til CNDM-stikket (sælges separat) på kontrolpanelet på udendørs enheden. • Kapaciteten kan være utilstrækkelig afhængig af udetemperatur og udeforhold etc. 1 Afslut kredsløbet som vist ved anvendelse af den eksterne inputadapter (PACSC36NA). (Sælges separat)

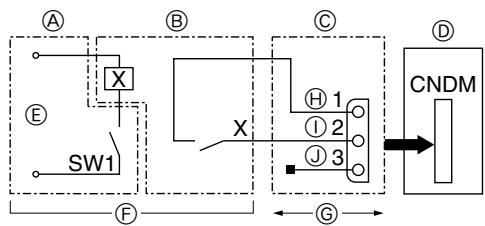

9.1. Low noise modus (ændring på stedet) (Fig. 9-1)

• Det er muligt at reducere strømforbruget inden for et interval fra 0 til 100 procent ved at udføre følgende installation på stedet. Efterspørgselsfunktionen kan aktiveres ved at tilføje kontaktinputtet fra en ON(tilsluttet)/OFF(frasluttet)-kontakt (fås i handlen) til CNDM-stikket (sælges separat). 1 Indføj “Ekstern inputadapter (PAC-SC36NA)” i kredsen, som vist på diagrammet til venstre. 2 Ved at skifte SW7-1 på hovedtavlen for den udendørs enhed kan følgende restriktioner for strømforbrug (sammenlignet med mærkeeffekt) indstilles.

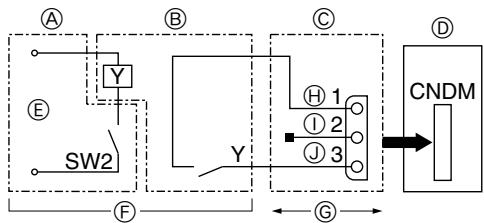

9.2. Efterspørgselsfunktion (ændring på stedet) (Fig. 9-2)

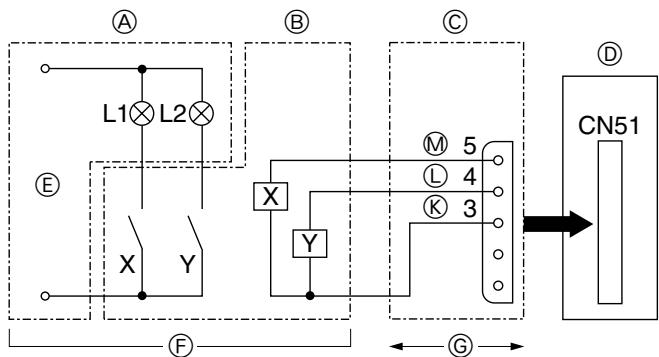

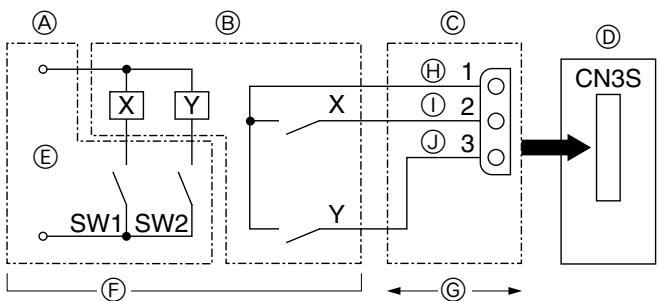

9.3. Funktion til overvågning af fejl og kompressordrift (CN51)

A B C D E F G K L M Fjernbetjeningspanel Relækreds Udvendig udgangsadapter (PAC-SA88HA-E) Kontrolpanel på udendørs enhed Lampe strømforsyning Anskaffet lokalt Maks. 10 m Orange Gul Grøn

Fejldisplay lampe Kompressordrift lampe Relæ (spolestandard på 0.9 W eller mindre for DC 12 V) Relæ (DC1 mA)

A B C D E F G Fjernkontrolpanel Relækreds Udvendig udgangsadapter (PAC-SC36NA) Kontrolpanel på udendørs enhed Lampe strømforsyning Anskaffet lokalt Maks. 10 m

ON (tilsluttet) Opvarmning Gyldighed af SW1

OFF (frasluttet) Afkøling Ugyldighed af SW1

* Enhver indendørsenhed, som arbejder i en anden modus end den, der specificeres af det eksterne signal, vil gå i standby-modus. * Indstillingen bliver effektiv, når udendørsenheden er stoppet. * Den driftsmodus, der er specificeret til testkørslen, har første prioritet frem for den specificerede modus, der bruger denne funktion.

Dräneringsrör Elektrisk arbejde Provkörning Specialfunktioner

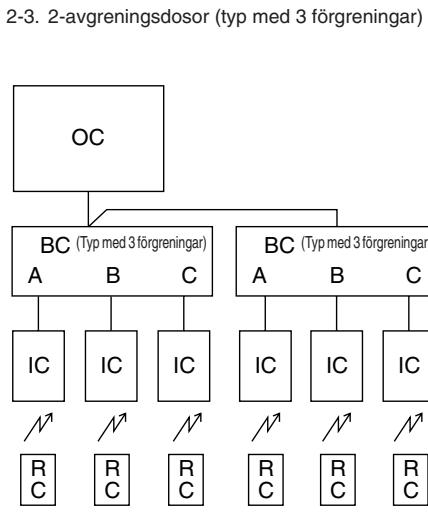

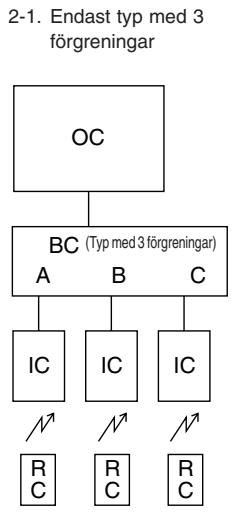

7. Elektrisk arbejde [2] Standardsystem 2-1. Endast typ med 3 förgreningar

7. Elektrisk arbejde 7.1. Utomhusenhet (Fig. 7-1)
