Produkttype	Gulvventilator
Mærke	Steba
Model	VT 5
Produktkode	480 13703 11 05
Maksimal luftstrøm	69,95 m³/min
Optagen effekt	56,6 W
Serviceværdi	1,24 (m³/min)/W
Forbrug i standby	0,41 W
Lydtryksniveau	60,5 dB(A)
Maksimal lufthastighed	2,99 m/s
Antal hastigheder	3 (I, II, III)
Timer	1 til 7 timer
Oscillation	Ja
Justerbar hældning	Ja
Driftstilstande	Kontinuerlig, Interval (simulerer naturlig vind), Søvn
Strømforsyning	Net (sikkerhedsstik)
Vedligeholdelse	Rengøring med en fugtig klud; luftgitter kan rengøres med støvsuger
Sikkerhed	Front- og baggitter, automatisk stop ved overophedning (ikke specificeret)
Medfølgende tilbehør	Base, nedre og øvre støtte, vinger, front- og baggitter, skruer, møtrikker
Reparerbarhed	Reparation udelukkende af en kvalificeret elektriker
Garanti	Kundeservice tilgængelig (oplysninger i vejledningen)

Ofte stillede spørgsmål - VT 5 480 STEBA

Hvordan samles Steba VT 5 ventilatoren?

Før montering skal du afbryde apparatet. Indsæt den nedre støtte i basen og fastgør den med 4 skruer. Skru den øvre støtte på den nedre støtte med uret. Placer baggitteret på motorakslen og fastgør det med sikkerhedsmøtrikken. Sæt vingerne på akslen ved at justere hakket og fastgør dem med låsen (skru mod uret). Hæng frontgitteret på baggitteret, luk låsen og stram skruen.

Hvordan justeres ventilatorens hastighed?

Brug knappen til justering af luftstrømmen. Niveauerne er: I (langsom), II (mellem), III (hurtig). Apparatet starter på niveau I.

Hvordan bruges timeren?

Tryk på knappen til indstilling af tid for at vælge en varighed på 1 til 7 timer. Apparatet slukker automatisk efter den valgte tid.

Hvordan aktiveres oscillationen?

Tryk på oscillationsknappen (rotationssymbol) for at aktivere eller deaktivere bevægelsen fra højre til venstre.

Hvordan fungerer intervaltilstanden?

Intervaltilstanden simulerer naturlig vind ved at gentage forskellige luftstrømme (lav, mellem, høj) hvert 60. sekund. Aktivér den via den tilsvarende funktionsknap, indtil den valgte tid udløber.

Hvordan aktiveres sovefunktionen?

Sovefunktionen er tilgængelig via funktionsknappen. Den reducerer gradvist hastigheden for natlig komfort. Ventilatorens hældning kan justeres manuelt.

Hvordan rengøres ventilatoren?

Tag altid stikket ud før rengøring. Brug en fugtig klud til ydersiden. Til luftgitteret skal du forsigtigt bruge en støvsuger. Dyp aldrig apparatet i vand.

Hvad gør jeg, hvis ventilatoren ikke virker?

Kontrollér, at stikket er sat ordentligt i, og at netspændingen svarer til parametrene på typeskiltet. Sørg for, at kontakten står på 'O' før tænding. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan bortskaffes apparatet ved endt levetid?

Smid ikke apparatet ud med husholdningsaffaldet. Aflever det til et passende indsamlingssted (genbrugsstation, butik) til genbrug. Emballagen skal sorteres (papir, plast).

Hvor finder jeg kundeservice?

Kontakt Steba Elektrogeräte GmbH & Co. KG, Pointstr. 29612 Strullendorf. Hvis apparatet er under garanti, afhentes det. Pak det korrekt og frankér pakken.

BRUGSANVISNING VT 5 480 STEBA

Apparatet er kun beregnet til anvendelse i private husholdninger og ikke til erhvervsmæssige formål. Læs brugsanvisningen grundigt og gem den omhyggeligt. Hvis apparatet gives videre til andre personer, skal brugsanvisningen følge med. Benyt maskinen som beskrevet og overhold sikkerhedsinstruktionerne. Producenten påtager sig intet ansvar for skader og ulykker, som skyldes manglende overholdelse af sikkerhedsinstruktionerne.

Sikkerhedsinstruktioner

• Apparatet må kun kobles til elnettet og anvendes ifølge oplysningerne på typeskiltet.
• Apparatet må kun benyttes, hvis tilslutningskablet og maskinen er uden beskadigelser. Det skal kontrolleres hver gang maskinen benyttes. Benyt kun et tilslutningskabel, der er godkendt til maskinen.
• Apparatet skal tilsluttes en jordet stikdåse.

- Maskinen må ikke benyttes af personer (heller ikke af børn) med nedsatte fysiske, sensoriske og psykiske evner eller med manglende erfaringer og/ eller manglende viden, medmindre de overvåges af en person, som har til opgave at tage vare om deres sikkerhed, eller de har modtaget instruktioner om, hvordan maskinen skal benyttes.

- Børn skal overvåges, så der er sikkerhed for, at de ikke leger med maskinen eller med emballagen (plastikposer kan være livsfarlige for børn.)

- Udtag stikket efter brug og ved fejl.

- Træk aldrig stikket ud ved at trække i ledningen. Undgå at gni-de ledningen langs kanter og sørg for, at den ikke kommer i klemme.

- Hold ledningen på afstand fra varme dele

- Opbevar aldrig apparatet udenfor eller i et fugtigt rum

- Sænk aldrig apparatet ned i vand

• Benyt aldrig maskinen efter en fejlfunktion, f.eks. hvis den er faldet ned eller på anden måde blevet beskadiget.
• Producenten påtager sig intet ansvar for skader på grund af forkert anvendelse af maskinen som følge af manglende overholdelse af instruktionerne i brugsanvisningen.
• For at undgå farlige situationer må eventuelle reparationer af maskinen kun udføres af et serviceværksted.
• Apparatet må ikke betjenes med en timer eller med et separat telekontrolsystem
  Apparatet må ikke blæse l ild (f.eks. brændeovn, stearinlys m.m.), på babyer eller patioener. Vær opmærksom på, at suge- og udsugningsåbningerne ikke er tildækket.
• Når apparatet er i brug, må der ikke stikkes dele i ventilatordækslet

Rengøring

• Stikket skal tages ud af stikkontakten
• Kabinettet kan aftørres med en fugtig klud og lidt opvaskemiddel
• Apparatet må aldrig nedsænkes i vand
• Hvid udluftningsgitteret er støvet, kan dette rengøres med en støvsuger

Sikkerhedsinstruktioner når apparatet er I brug

• Apparatet må kun tilsluttes til et beskyttende jordstik
• Brug kun apparatet i samlet tilstand
• Tilslutningskablet skal placeres så man ikke kommer til at røre det, trækker i eller kan vælte over det.
• Inden apparatet fjernes fra sin placering, skal stikket udtages fra stikkontakten.
• Efter hver brug og inden hver rengøring, skal stikket udtages fra stikkontakten.

Placering

- Apparatet må kun placeres på et stabilt og jævnt underlag. Vær altid opmærksom på, at gardiner og lignende ikke er i nærheden af apparatet. Der er fare for at disse suges ind af apparatet.

• Apparatet må ikke placeres lige foran mennesker eler dyr
• Af hensyn til din sikkerhed, skal du vælge den korrekte hastighed.

Montering

Inden monteringen og demonteringen, skal apparatet være slukket!

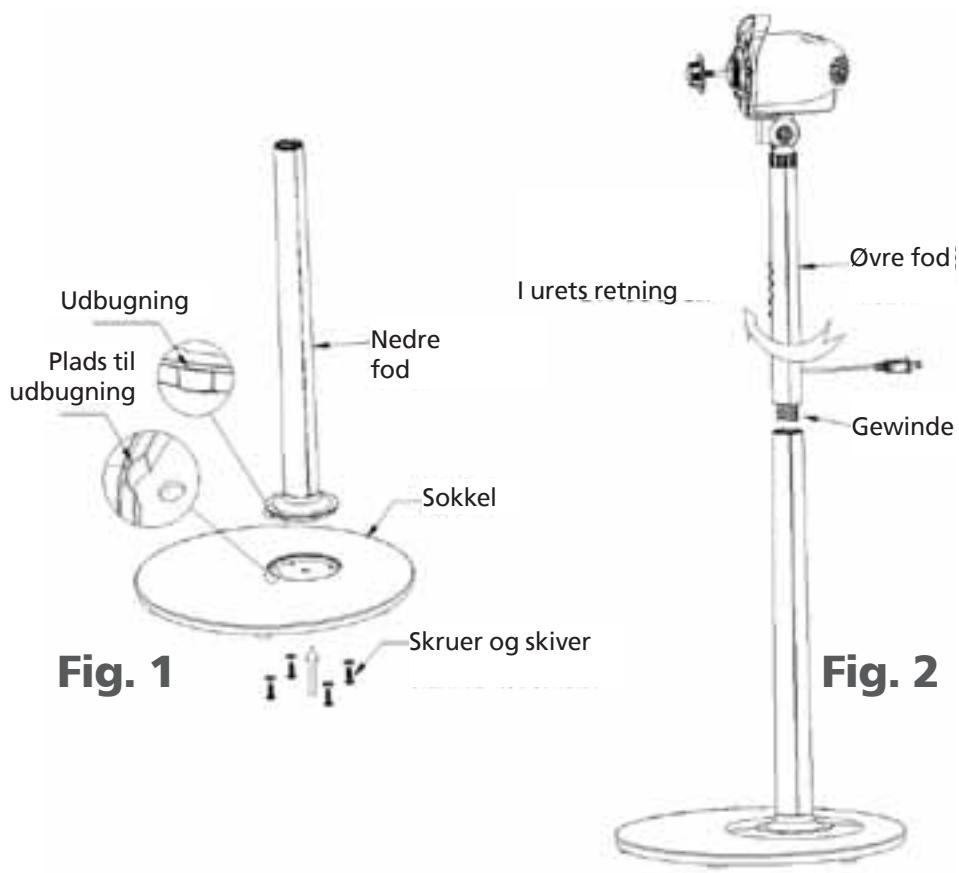

Montering af sokkel og foden

1. Indsæt det nederste stativ i åbningen i bunden. Fastgør foden til bunden med 4 skruer. (Fig. 1)
2. Sæt derefter den øverste fod på den nedre og drej i urets retning for at fastgøre denne. (Fig. 2)

Montering af vinger og sikkerhedsgitter

1. Fjern ventilatorbladet og sikkerhedsmøtrikken fra Motorakse. Sæt den bageste sikkerhedsgitter sikkert på akselbolten. Fastgør sikkerhedsgitteret til motorblokken med sikkerhedsmøtrikken (Fig. 3).

2. Tryk ventilatorbladene på motorakslen og juster spalterne på undersiden af knivene med akseltappen. Fastgør blæserbladene til ventilatorbladet. Låsen skal fastspændes helt mod uret. Ved at dreje let, skal du kontrollere, at vingerne kan bevæge sig frit.

3. Åbn sikkerhedslåsen og løsn skruen på undersiden af det forreste sikkerhedsgitter. Hæng den forreste sikkerhedsskærm øverst på baggitteret. Skub forsiden af baggitteret og luk sikkerhedslukning. Fastgør skruen.

Funktioner

ON/OFF

Apparatet starter med langsom luftydelse. Symbolet I og lyser.

Med denne knap styrer man luftydelsen:

Enheden kører kontinuerligt.

Tidsindstilling fra 1 – 7 timer.

Efter den angivende tid, slukker apparatet.

Oscillation Niveau

Kontinuerlig drift

Interval-ventilation

Denne indstilling skal simulere naturlige vindstrømninger.

De forskellige strømninger gentages efter 60 sekunder, indstil den angivede tid er afsluttet.

Nieau I: Lav luftsrrømning

Niveau II: mellem luftströmning

Nieau III: Høj Luftstrømning

Dvalemodus

Hældningsvinklen kan ændres

Steba VT 5
Beskrivelse	Symbol	Værdi	Enhed
Maksimal ventilatorluftstrøm	F	69,95	m^3/min
Ventilatorens effektoptag	P	56,6	W
Nytteværdi	SV	1,24	(m^3/min)/W
Elforbrug i standbytilstand	P_SB	0,41	W
Ventilatorlydeffektniveau	L_WA	60,5	dB(A)
Maksimal lufthastighed	c	2,99	m/sek
Målestandard for nytteværdi	IEC 60879:1986(CORR.1992)
Yderligere oplysninger kan fås ved henvendelse til:	Steba Elektrogeräte GmbH & Co.KG Pointstr. 296129 Strullendorf

Korrekt bortskaffelse af dette produkt:

Nedslidte maskiner skal straks tages ud af brug.

Inden for den Europæiske Union, indikerer dette symbol, at produktet ikke må bortskaffes sammen med andet husholdningsaffald. Elektronisk affald indeholder værdifulde og genanvendelige materialer, som burde blive genbrugt for ikke at skade naturen eller menneskers sundhed igennem

ukontrolleret affaldshåndtering. Sørg derfor altid for at aflevere elektronisk affald på en genbrugsstation eller sende det til bortskaffelse hos forhandleren. Denne sørger herefter for at maskinenens komponenter genbruges.

Bortskaffelse af emballage: Smid aldrig blot emballagen ud, men bortskaf det på korrekt og ansvarlig vis til genanvendelse.

Emballage:

• Aflever papir-, pap- og bølgepapemballage på genbrugsstationen.
• Forpakningsdele af plastik og folie skal ligeledes afleveres i den dertil indrettede opsamlingsbeholder

I eksemplerne på mærkning af plastmaterialer står: PE for polyethylen, kodenummer 02 for PE-HD, 04 for PE-LD, PP for polypropylen, PS for polystyrol.

Kundeservice:

Hvis din maskine mod forventning får brug for service, bedes du kontakte os på følgende adresse. Vi afhenter apparatet hvis den stadig er dækket af garantien. Apparatet skal pakkes ind til transport.

Ufrankerede pakker modtages ikke!

STEBA Elektriske Apparater ApS & Co K/S

Pointstr. 2, 96129 Strullendorf / Germany

Salgstelefon: 09543 / 449-17 / -18, servicetelefon: 09543 / 449-44, fax: 09543 / 449-19

e-Mail: [e-mail] Internet: http://www.steba.com

Advarsel! For at undgå væsentlige skader, der kan opstå som følge af ukyndig reparation, må elektroniske apparater kun repareres af autoriserede el-reparatører.
