Produkttype	Opsamlingskurv til rideklipper
Mærke	JONSERED
Model	CET 42
Vægt (estimeret)	8 kg
Mål (estimeret)	55 x 45 x 35 cm
Hovedmateriale	Slidstærk plastik
Strømforsyning	Ikke motoriseret, drives af plæneklipperen
Opsamlingskapacitet	Cirka 120 L (2 beholdere på 60 L)
Vigtigste funktioner	Opsamling af afklippet græs, indikator for fuld sæk
Påfyldningsindikator	Ja, hjulindikator for niveau
Vedligeholdelse og rengøring	Rengør efter hver brug, kontroller knive og riller
Sikkerhed	Stop motoren og afkobl knivene før indgreb
Reservedele	Knive, riller, beholdere, låse
Reparationsmuligheder	Kan repareres med originale JONSERED reservedele
Kompatibilitet	JONSERED rideklippere (se traktorens manual)

Ofte stillede spørgsmål - CET 42 JONSERED

Hvordan monteres opsamlingskurven CET 42?

Saml først de to halvdele af hver beholder ved at sætte den nederste del i den øverste og låse tapperne. Monter en beholder på venstre side og derefter højre side, sørg for at venstre kant af højre beholder overlapper højre kant af venstre beholder. Fastgør huset og lås håndtaget på det centrale støtterør.

Hvornår skal beholderne tømmes?

Tøm beholderne når indikatoren for fuld sæk stopper, eller når hjulet pludselig accelererer. Dette forhindrer tilstopning af rillerne.

Hvorfor bliver græsset ikke samlet korrekt?

Kontroller at beholderne ikke er fulde, at rillerne ikke er tilstoppede, og at indikatoren for fuld sæk ikke er blokeret. Rens luftpassagerne med en kvist.

Hvordan rengøres opsamlingskurven?

Efter hver brug, tøm beholderne, fjern affald fra rillerne og rengør indikatoren. Brug en skånsom vandstråle om nødvendigt. Opbevar den et tørt sted.

Hvilke sikkerhedsforanstaltninger skal overholdes?

Før indgreb, stop motoren, afkobl knivene, spænd håndbremsen og fjern nøglen. Monter aldrig kurven mens plæneklipperen kører.

Kan man bruge affaldssække i beholderne?

Ja, du kan lægge plastikaffaldssække i beholderne for at lette bortskaffelse af affald. Sørg for at sækkens kant stikker ud over kanten.

Hvordan vedligeholdes plæneklipperens knive med denne kurv?

Slib knivene regelmæssigt og udskift beskadigede knive. Følg instruktionerne i traktorens manual for vedligeholdelse af knive.

Hvad gør man ved tilstopning af riller?

Stop motoren, lås rillerne op, fjern affald og kontroller at åbningen til indikator for fuld sæk er fri. Saml og lås igen.

Hvordan opbevares opsamlingskurven om vinteren?

Rengør grundigt, tøm beholderne og opbevar i et rent og tørt rum. Lad aldrig blade eller græs være indeni for at undgå brandfare.

Er denne kurv kompatibel med andre mærker af plæneklippere?

CET 42 er designet til JONSERED plænetraktorer. For andre mærker, kontroller mål og fastgørelsessystem i manualen.

BRUGSANVISNING CET 42 JONSERED

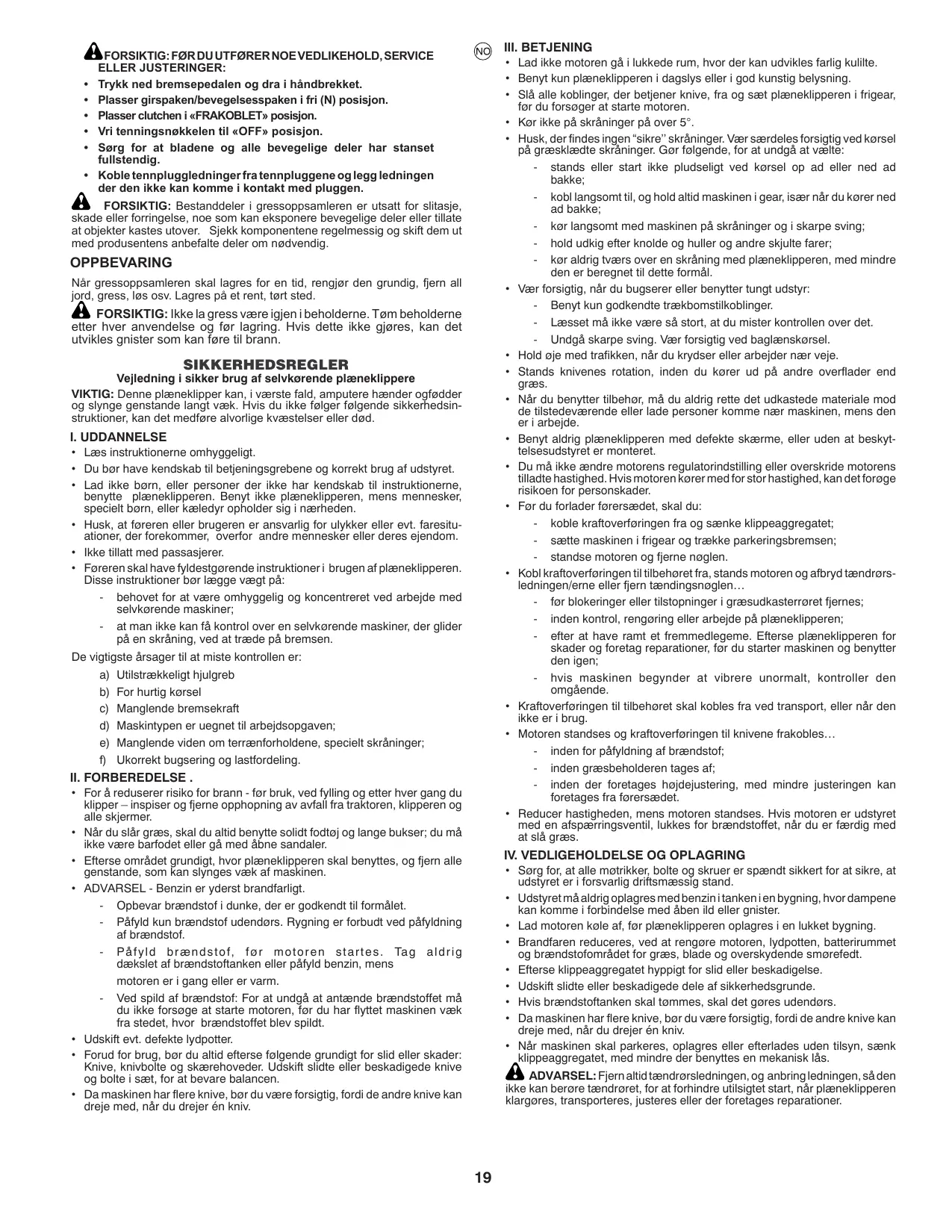

Vejledning i sikker brug af selvkorende plæneklippere

VIKTIG: Denne plaenekclipper kan, i værste fald, amputere haender ogfdder og slynge genstande langt vaek. Hvis du ikke faktger folgende sikkerhedsinstruktioner, kan det medføre alvorlige kvæstelser erller død.

I. UDDCHANNELSE

• Laes instruktionerne omhyggeligt.
• Du bør have kendskap til betjeningesgrebene og korrekt brug af udstyret.
  Lad/DD, erer personer der icke har kendskab til instruktionerne, benyttte plaeneklipperen. Benyt icke plaeneklipperen, mens mensnesker, specielt born, erer kaeledyr opholder sig i naerheden.
  Husk, at foreren erller brugeren er ansvarlig for ulykker erler evt. faresitu-. ationer, der forekommer, overfor andre mensesker erler deres ejendom.
• Ikke tillatt med passasjerer.

• Føreren skal have fyldestgorende instructiptioner i brugen af plæneklipperen. Disse instructiptioner bør læggveagt på:

• behovet for atibile omhyggelig og koncentreret ved arbejde med selvkorende maskiner;

• at man/DDke kan f kontrol over en selvkorende maskiner, der glider pa en skrning, ved at traede pa bremsen.

De vigtigste arsager til at miste kontrollen er:

a) Utilstrækkeligt hjulgreb
b) For hurtig korsel
c) Manglende bremssekraft
d) Maskintypen er uegnet til arbejdspogaven;
e) Manglende viden om terrænforholdene, speielt skræninger;
f) Ukorrekt bugsering og lastforderling.

II. FORBEREDELSE .

• For à reduserer risiko for brann - før bruk, ved fylling og etter hver gang du klipper - inspiser og fjerne opphopning av avfall fra traktoren, klipperen og alle skjerner.
• Nár du slár grees, skal du altid benyttte solidt fodtj og Lange bukser; du må不同程度.
• Nár du slár grees, skal du altid benyttte solidt fodtj og langle bukser; du må不同程度.
• Efterse omraret Grundigt, hvor pleneklipperen skal benyttes, og fjern alle genstande, som kan slyngnes væk af maskinen.
• ADVARSEL - Benzin er yderst brandfarlicht.

Opbevar brændstof i dunke, der er godkendt til formålet.
- Påfyld kun brændstof udendørs. Ryngning er forbudt ved påfyldning af brændstof.
- Páfyld brændstof, För motoren startes. Tag aldrig daekslet af brændstoftanken aller páfyld benzin, mens motoren er i gang eller er varm.
- Ved spild af braendstof: For at undgå at antaende braendstoff mä du ikke forsøge at starter motoren, for du har flyttet maskinen væk fra stedet, hvør braendstoff ble spildt.

• Udskift EVT. defekte lydpotter.
  Forud for brug, bør du altid efterse følgende grundigt for slid erler skader: Knive, knivbolte og skærehoveder. Udskift slnde erler beskadigede knife og bolte i sæt, for at bevaré balancen.
• Da maskinen har flere knive, bør du være forsigtig, fordi de andre knive kan dreje med, nær du drejer en kniv.

NO III.BETJENING

Lad ikke motoren gå i lukkede rum, hvor der kan udvikles farlig kulite.
- Benyt kun plæneklipperen i dagslys eller i god kunstig belysning.
- Slå alle koblinger, der betjener knife, fra og sæt plæneklipperen i frigear, før du forsøger at starte motoren.
Korikke paskräningerpavoover 5^

Husk, der findes ingen "sikre" skräninger. Vær særdeles forsigtig ved kørsel på græsklaedte skräninger. Gør følgende, for at undgå at vælèt:

• stands eller start ikke pludseligt ved kørsel op ad eller ned ad bakke;
• kobl langsomt til, og hold altid maskinen i gear, især nár du körer ned ad bakke;
• kør langsomt med maskinen på skråninger og i skarpe sving;
• hold udkig after knolde og huller og andre skjulte farer;
• kør aldrig tværs over en skråning med plæneklipperen, med mindre den er beregnet til dette formål.

Vær forsigtig, nár du bugserer erler benytter tungt udstyr:

• Benyt kun godkende trækbomstilkoblinger.
• Læsset违法犯罪
• Læsset is illegal, but it's not a crime.

• Undgå skarpe sving. Vær forsigtig ved baglænskørsel.

• Hold øje med trafikken, nár du krydser eller arbejderær veje.

• Stands knivenes rotation, inden du kører ud på andere overflader end græs.

• Nár du benyttter tilbehör, mä du aldrig rette det udkastede materiale mod de tilstedevaraende eller lade personerkommenær maskinen, mens den er i arbejde.
• Benyt aldrig plaeneklipperen med defekte skaerme, uller uden at beskytelsesudstyret er monteret.

• Du mä ikkeændre motorens regulatorindstilling eller overskride motorens tilladte hastighed. Hvis motoren kører med for stor hastighed, kan det forøge risikoen for persorskader.
  Frduforladerforsaedet,skaldu:

• koble kraftoverforgen fra og sænke klippeaggregatet;

• sætte maskinen i frigear og trække parkeringsbremsen;

• standse motoren og fjerne noglen.

• Kobl kraftoverfängen til tilbehoret fra, stands motoren og afbryd tændrøsledningen/erne eller fjernændingsnoglen...

• for blokeringer ell er tilstopninger i graesudkasterrroret fjernes;

• inden kontrol, rengöring ell er arbejde pä plæneklipperen;
• after at have ramt et fremmedlegeme. Efterse plaeneklipperen for skader og foretag reparationer, for du starter maskinen og benytter den igen;

• hvis maskinen begynder at vibrere unormalt, kontroller den omgående.

• Kraftoverføringen til tilbehøret skal kobles fra ved transport, eller nær den ikke er i brug.

• Motoren standses og kraftoverfaringen til knivene frakobles...

• inden for pafyldning af brændstof;

• inden græsbeholderen tages af;

• inden der foretages højdejustering, medindre justeringen kan foretages fra forersædet.

• Reducer hastigeden, mens motoren standses. Hvis motoren er udstyret med en afspæringsventil, lukkes for brandstoffet, nár du er faerdig med at slå graes.

IV. VEDLIGEHOLDELSE OG OPLAGRING

• Sørg for, at alle motrikker, bolte og skruer er spændt sikkert for at sikre, at udstyret er i forsvarlig driftsmæssig stand.
• Udstyret mä aldrig oplagres med benzin i tanken i en bygning, hvor dampene kankommeniforbindelsemedäbenildellergnister.
  Lad motoren kole af, for plaeneklipperen oplagres i en lukket bygning.
• Brandfaren reduceres, ved at rengore motoren, lydpotten, batterirummet og brændstofområdet for græs, blade og overskydende smrefedt.
• Efterse klippeaggregatet hyppigt for slid aller beskadigelse.
• Udskift slnde eller beskadigede dele af sikkerhedsgrunde.
• Hvis brandstoffanken skal tommas, skal det gores udendors.
• Da maskinen har flere knive, bør du være forsigtig, fordi de andre knife kan dreje med, nær du drejer en kniv.
• Nár maskinen skal parkeres, oplagres eller afterlades uten tilsyn, sænk klippeaggregatet, med minde der benyttes en mekanisk lås.

ADVARSEL: Fjern altid tændrørsledningen, og anbring ledningen, söden ikke kan berøre tændoret, for at forhindre utilsigtet start,ningar plæneklipperen klargøres, Transporteres, justeres eller der foretages reparationer.

A

NAVNE PÄ DELENE

1. Beholderens overste del
2. Indikator for Fuld
3. Beholderens bund
4. Overste udkastrøspal
5. Overste udkastron
6. Nederste udkastrørspal
7. Nederste udkastrør
8. Saekkeknive
   5.Lag
9. Baeremodul

B

a. Din tractor har allerede installereret fire (4) ansatsbolte pà bagerste trækbom, hæng blot bæremoduliet boltene (1).
b. Nár bæremodulet skal tages af, trækkes sá meget udad i stopbeslaget (2), at bæremodulet kan løftes op og væk fra trækbommen.

C

LAGET(1)TILBAEREMODULET(2)

BEMÄRK: Det er lettere at vare to personer, när låget skal monteres pÅ traktoren.

a. Placer laget på jorden bag traktoren som vist.
b. Løft og drej læget sa lægets beslag er ud for bæremodulet.
c. Lad lagens beslag glide ned på bæremodulet.

D

a. Placer nederste halvdel (1) i overste halvdel (2).
b. Stå med en fod i bunddelen, og løft den øverste halvdel, SSE den passer med bunddelen.
c. Pres halvdelene tætSAM men, mens der Iøftes i den Øverste del for at lase den pa plads, som vist.

VICTIGT: FORTAPPERNE LASES (3), SKAL DE BUKKDEE ENDERIHVER HALVDEL OVERLAPPE HINANDEN OG UDGORE EN FORSEGLING SOM VIST PDen INDSATTE DETALJETEGNING.

d. Gentag for andre beholdere.

KONTROL AF SAMLING: Pres siderne sammen i nederste halvdel af beholderen, og kontroller, at der ilkke er noget hul mellem øverste og nederste halvdle. Hvis der fremkomer ne hul, abnes tapperne for at adskille beholderhalvdelene, og instruktionerne ovenfor gentages.

E

BEMÄRK: Venstre kant på højre beholder skal altid.overlappe højre kant på venstre beholder ved middenstøtten (3).

b. Luk laget, og las handtaget (4) over midsterstotterret (3).

F

FASTGØR NEDERSTE UDKASTRØR

a. Rejs og hold deflektorskærmen (1) i opret position.
b. Placér rillen i nederste udkastrør over tappen (2) på klipperens dæk, og placér nederste udkastrør over dækåbningen, som vist.
c. Hægt bagerste udkastrørspal (3) til flangehulleit bag på klipperens dæk.
d. Hægt forreste pal (4) til taphullet foran på klipperens dæk.

FORSIGTIG: Fjern违法犯罪 (1) fMRI, Rejs, og hold skærmen, när nederste udkastrør fastgøres, og lad det hvile på udkastrørret, när klipperen er i drift.

G

OVERSTEUDKASTROR

a. Sænk klipperen til dens lavesto klippeposition.
b. Saml overste udkastror (1) ved at indsætte den krummeende i hullet bag på laget (2).
c. Skub og drej overste udkastrøret, indtil det er på linje med nederste udkastrør (3).
d. Tilpas studserne (4) på nederste udkastrør til tilpasningsrillerne (4) på overste udkastrør, og skub dem sammen.
e. Lås med gummiholderen (5) ved at hægte hullet i holderen på pinden (6).

DK

Folgbrugsvejledningen for klipperen i din traktors brugermanual. Kontroller, at klipperen er i korrekt niveau til den bedste klipning.

Nár græsopsamleren betjenes på en plaene, hvor græs- og bladopsamling-sudstyr ikke har været anvendt, opsamples afklip og affald, der har samlet sig i en længe periode. Den opsamlete mængde og forbruget af tid vil være betydelifelige end den mængde og tid, der ellers vil være ved regelmæssig brug af græsopsamleren.

• Kør altid med speederen på fuld hastighed,ningar der opsamles græs.
  Vælg et gear, der er lav't nok til at give en god klippepræstation, god klipning og god opsamling.

BEMERK: Det kan staat nonderecht at overlappe klippebredden alt after forholdene.

• Hvis græsset er meget højt, skal det klippes to gange. Første gang relativ het højt og,anden gang til den ønskete hjde.
• Brug venstre side af klipperen til kantklipning.
• Plastik affaldssposer kan indsættes i græsopsamlerens beholder for at lette bortskaffelse af affaldet. Sādan fernes plastikaffaldsposen, nár den er fuld:

a. Kobl knivene fra, skift til frigear, træk parkeringsbremsen, og stop motoren.
b. Loft sædet. Frigør palen, og løft laget.
c. Fjern en beholder ad gangen ved at tage om beholderens handtag og trække bagud, væk fra rørværket.
d. Med beholderen stäende på jorden, lukkes for toppen af plasticsækken.
e. Vip beholderen om på sider, og skub den fylde sæk ud af beholderen.
f. Indsæt en ny plastiksæk med sækkens kanter vredet ud over øverste kant af beholderen.
g. Gentag for andre beholderè.
h. Saat behördernde plads, idet det sikres, at højre beholder overlapper venstre beholderve medisterstätten.

• Undgå at klippe vändt græs eller at klippe om morgenen, ℝ duggen stadig er på græsset. Græsaftklip, der samles under sādanne forhold, har tendens til at klistreammen og klæbe til siderne på sin vej og derved forårsage tilstopning af maskinen.
• Din opsamler er udstyret med en indicator for Fuld. Hjulets bevægelse forøges afterhanden som sække nyfdes. Hjulet drejer hurtigst,lige for at sækken er halt fydtd. Nar hjulet stopper, angiver det, at sækken er fuld, og at udkastrørene er tilstoppe.

BEMERK: For at forhindre tilstopning af udkastrorene, skal sækkene tjekkes/ tommes, när hjulet drejer hurtigt. Med lidt øvelse vil du snart vide, hvornar det er bedst at tommse sækkene.

Vær forsigtig med ikke at ødelægge delene og med at hjulet kan dreje frit ved begyndelsen af hver ibrugtagning.
- Hvis graesopsamleren ikke opsamler graes eller blade, er det et tegn på, at der er opstæet tilstoping i systemet, eller at graesopsamlerens beholderere er fyldt. Dette angives normalt ved at beveegelsen af Fuld-indikatoren stopper.

a. Kobl knivene fra, skift til neutral, træk parkeringsbremsen, og stop motoren.

• Løft sædet. Frigør palen, og løft laget.
• Skub beholderne ud, og fjern det afklippede græs.
• Sæt beholderne på plads, luk låget, og fastgør palen.

b. Abn udkastrorene, og kontroller for tilstopning.

Fjern alt græs og blade i udkastrørene
- Saml og lås udkastrorene med palerne igen.

c. Kontroller, for at sikre at indikatoren for Fuld/DD er blevet tilstoppet.

• Luffhullet skal vare fri for snavs og græs. Indsæt forsigtig en[lillekvist eller ledning for at rense passagen.

FORSIGTIG

• Betjen/DD: i. 1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.81.82.83.84.85.86.87.88.89.90.91.92.93.94.95.96.97.98.99..
• Frakobl knivene, og stop motoren, før du forlader traktorsædet for at toemme beholderne, fjerne tilstopning fra udkastrørene, osv.
  Luk laget, for der startes.
• Frakobl klapperen, när der køres over veje aller overflader med grus og andre områder, hvor smidte genstande kan udgøré en fare.
• Forsag ikke at opsamle dæs er aller andre ting, der kan være farlige projektiler.

GENERELLE ANBEFALINGER

Overhold altid sikkerhedsforskrifterne, när der udføres vedligeholdelse.

• Før hvre ibrugtagning kontrolleres for Ise dele.
• Rengør encheden grundigt after haverbrug.

VEDLIGEHOLDELSAFKNIVE

For at opnå de bedste resultater skal knivene holds skarpe. Udskift bøjede aller beskadigede knife.

• Se anvisninger for VEDLIGEHOLDELSE AF KNIVE i din traktors brugermanual.

A Forsigtig: FDR DER UDFORES NOGEN FORM FOR VEDLIGEHOLDELSE, REPARATION ELLER JUSTERING:

• Tryk koblingsbremsepedalen welt i bund, og træk parkeringsbremsen.
• Sæt gearstangen i neutral position (N).
• Sæt koblingskontrol i positionen »DISENGAGED« (udkoblet).
• Drejændingsnøglen til positionen »OFF«.
• Sorg for at knivene og alle bevægelige dele er helt stoppede.
• Frakobl tændrørsledninger fra tændrør, og placer ledningen, hvor den ikke kankommen i kontakt med tændrør.

FORSIGTIG: Græsopsamlerens komponenter kan blive slidte, ødelagte og beskadigede, hvilket kan medfare at bevægende dele er genstande bliver slynet ud. Kontroller ævnligt komponenter, og udskift dem med forhandlerens anbefalede dele, nr det er nödvendigt.

OPBEVARING

Nár graesopsamleren skal opbevares i en laengere periode, skal den renses grundt. Alt snavs, græs, blade, osv. skal fjernes. Opbevar den på et rent og tørt sted.

FORSIGTIG: Efterlad ikke græs i beholderne. Tøm beholderne after haver brug og før opbevaring. Hvis dette ikke gøres, kan det medføre samaenbrænding, som kan fjre til brand.

SIKKERHETSFORANSTALTNING

Sikkerhetsregeler for drift av førerstyrne gressklippere
