LID45W15N - Opvaskemaskine Logik - Gratis brugsanvisning og manual

Produkttype	Opvaskemaskine
Mærke	Logik
Model	LID45W15N
Bredde	45 cm
Højde	85 cm
Dybde	60 cm
Vægt	40 kg
Strømforsyning	220-240 V ~ 50 Hz
Energiklasse	A+
Antal kuverter	10
Programmer	Eco, Intensive, Normal, Quick, Glass
Støjniveau	49 dB
Vandforbrug pr. cyklus	10 L
Energiforbrug pr. cyklus	0.92 kWh
Sikkerhedsfunktioner	Børnesikring, Oversvømmelsessikring
Vedligeholdelse	Rengør filtre regelmæssigt, Kontroller spylearme
Reservedele tilgængelige	Filtre, spylearme, opvaskemiddelbeholder
Reparationsmuligheder	Reservedele tilgængelige fra producenten
Installationstype	Fritstående
Farve	Hvid

Ofte stillede spørgsmål - LID45W15N Logik

Hvordan læsser jeg opvasken for bedst rengøring?

Placer større genstande som gryder og pander på den nederste kurv, og glas og kopper på den øverste kurv. Sørg for, at spylearmene kan rotere frit. Bloker ikke opvaskemiddelbeholderen.

Hvilket opvaskemiddel skal jeg bruge?

Brug et opvaskemiddel i tablet-, pulver- eller gelform. For bedste resultater skal du bruge et produkt med skyllemiddel inkluderet.

Hvorfor dræner min opvaskemaskine ikke?

Kontroller afløbsslangen for knæk eller blokeringer. Rengør filteret og sørg for, at affaldsmaskinen (hvis monteret) er fri.

Sådan rengøres filteret?

Fjern den nederste spylearm og skru filterenheden af. Skyl under rindende vand og skrub forsigtigt med en blød børste. Geninstaller sikkert.

Hvad betyder fejlkode E1?

Fejlkode E1 indikerer et problem med vandforsyningen. Kontroller, at vandhanen er helt åben, og at indløbsslangen ikke er knækket.

Kan jeg åbne døren under et program?

Åbning af døren vil pause programmet. Nogle modeller har muligvis en sikkerhedslås, der forhindrer åbning, når vandet er varmt. Vent til programmet er færdigt, eller brug pausefunktionen.

Sådan afkalkes opvaskemaskinen?

Brug et afkalkningsmiddel eller kør et tomt program med eddike (placer en kop hvid eddike på den øverste kurv). Afslut med et skylleprogram.

Min opvask er stadig beskidt efter et program. Hvad skal jeg gøre?

Kontroller, at spylearmene ikke er tilstoppede, filteret er rent, og at du bruger nok opvaskemiddel. Sørg også for, at vandtemperaturen er mindst 50°C.

Sådan installeres opvaskemaskinen?

Placer opvaskemaskinen tæt på vandforsyning og afløb. Tilslut indløbsslangen til en varmtvandshaner (maks. 60°C) og afløbsslangen til en vask. Niveller apparatet ved hjælp af justerbare fødder.

Hvor kan jeg finde reservedele?

Reservedele som filtre, spylearme og opvaskemiddelbeholdere kan bestilles fra Logik autoriserede forhandlere eller online.

BRUGSANVISNING LID45W15N Logik

Installations-/Brugervejledning

Slimline opvaskemaskine

DK

– Hængslede spidser....60

- Sæt 9 kuverter i den nederste kurv ....61

Bestikkurv 61

Opvaskeskema....62

Start en vaskesyklus....63

Ændre et program....63

- Døren og dørpakningen....65

- Kontrolpanelet....65

Forholdsregler ved frost 66

– Læs den øverste kurv med 9 kuverter....87

Nederste kurv....87

- Læs den nederste kurv med 9 kuverter ....88

Bestickkorg....88

Diskcykeltabell 89

Sådan åbnes lågen 134

Emner, der ikke er egnede til vask i opvaskemaskinen....134

Tilføjelse af opvaskemiddel eller opvaskemiddeltablet....135

Tilføjelse af skyllemiddel 136

Justering af skyllemiddelbeholder 136

Tilføjelse af salt....137

Justering af saltforbrug....138

Fyldning af opvaskemaskinen....139

Før opvaskemaskinen fyldes....139

Øverste kurv....140

- Justering af den øverste kurv....140

- Hængslet hylde til kopper....140

- Fyldning af den øverste kurv til 9 kuverter....141

Nederste kurv 141

– Hængslede spyd....141

- Fyldning af den nederste kurv til 9 kuverter....142

Bestikkurv 142

Skema over vaskecyklus 143

Start af vaskecyklus....144

Skift af program....144

Ved programmets afslutning 144

Slukning af enheden 145

Tømning af opvaskemaskinen....145

Udskudt start 145

Halv opvask....145

Rengøring efter brug 146

Udvendig pleje 146

- Låge og lågepakning 146

- Kontrolpanelet 146

Indvendig pleje....146

- Filtersystem 146

- Spray-arme 147

Frostsikring....147

Flytning af opvaskemaskinen 147

Vedligeholdelse efter længere periode ude af drift....147

Gode råd....148

Tekniske problemer....148

Kassering af opvaskemaskinen....150

Kassering af emballage....150

Specifikationer....151

Anvisninger om jording

ADVARSEL: DETTE APPARATET MÅ JORDES.

• Dette apparatet er utstyrt med en strømledning som har en jordleder og et jordet støpsel.
• Støpslet må kobles til en passende stikkontakt som er installert og jordet i henhold til lokale standarder og krav.

• Feil tilkobling av jordlederen kan føre til elektrisk støt. • Ledningene i kabelen har følgende farger: • Grønn og gul = jord,
• Blå = spenningsførende (nøytral (N) i et TN-system),
• Brun = spenningsførende (fase (L) i et TN-system).
• Spør en kvalifisert elektriker eller servicerepresentant hvis du er i tvil om apparatet er korrekt jordet eller hvis støpslet ikke passer.
• Støpslet som følger med apparatet, må ikke modifiseres.

• Læs omhyggeligt alle anvisninger, inden opvaskemaskinen bruges, og gem dem til senere reference.
• Gem brugervejledningen. Hvis du giver opvaskemaskinen videre til tredjemand, skal du huske også at give vedkommende brugsvejledningen.
• Opvaskemaskinens ventilationshuller skal holdes fri og uhindrede.
• Vælg en placering for opvaskemaskinen, der ikke er for tæt på varmekilder som radiatorer eller åben ild. • Børn skal være under opsyn for at sikre at de ikke leger med opvaskemaskinen. • Hold el-ledningen væk fra børn.
• Dette apparat må kun bruges af børn over 8 år og personer med nedsatte fysiske, sensoriske eller mentale evner, eller mangel på erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i hvordan dette apparat bruges sikkert og forstår risikoen ved at bruge det. Børn må ikke lege med apparatet. Rengøring og vedligeholdelsesarbejde må ikke udføres af børn, medmindre de er over 8 år og er under opsyn. Rengøring og vedligeholdelsesarbejde må ikke udføres at børn, medmindre de er under opsyn.
• Hold opvaskemiddel og skyllemiddel udenfor børns rækkevidde. Midlerne kan medføre kemiske forbrændinger i mund, svælg og øjne eller kvælning.
• Hold børn på afstand af opvaskemaskinen när lågen er åben.
• Sluk og træk stikket ud af stikkontakten, inden du anbringer eller fjerner redskaber/tilbehør, efter brug og før rengøring.
• Hold fingrene væk fra bevægelige dele og monteret tilbehør. • Brug aldrig en maskine, der er beskadiget.
• Hvis el-ledningen er beskadiget, skal den, for at undgå fare, udskiftes af enten fabrikanten, hans servicerepræsentant eller af en tilsvarende kvalificeret tekniker. • Hold ledninger og kontakter væk fra vand. • Overskrid aldrig maksimumkapaciteten. • Der kræves 2 personer til at løfte opvaskemaskinen.
• Brug kun opvaskemaskinen til dens tilsigtede brug i hjemmet.
• Dette apparat er beregnet til indendørs brug i hjemmet, og til lignende brug på steder såsom:
• landbrug og af klienter på hoteller, moteller og andre typer indkvartering;
• bed and breakfast type miljøer;
• catering og lignende ikke-detail anvendelser.

ADVARSEL

DET ER FARLIGT FOR ALLE ANDRE END AUTORISERET SERVICEPERSONALE AT UDFØRE SERVICERING OG REPARATIONER DER INVOLVERER AFTAGELSE AF AFDÆKNINGER.

FOR AT UNDGÅ RISIKO FOR ELEKTRISK STØD MÅ DU IKKE FORSØGE REPARATIONER SELV.

- Sid eller stå ikke på lågen eller opvaskekurvene.

• Flyt ikke opvaskemaskinen ved at holde i døren eller dens kanter. Hold i opvaskemaskinen ved holde i siderne eller understykket når den flyttes.
• Berør ikke varmelegemet under eller umiddelbart efter brug.
• Opvaskemaskinen må ikke benyttes uden afdækningspanelerne påsat. Åbn lågen meget forsigtigt hvis der kører et program, da der kan være fare for at der sprøjter varmt vand ud af maskinen.
• Placér ikke nogen tunge genstande på den åbne låge. Maskinen kunne vippe. • Når der sættes ting i maskinen til vask: • Læg/sæt skarpe genstande så de ikke beskadiger lågepakningen.
• Advarsel: Knive og andre spidse genstande skal sættes i kurven med spidsen nedad eller lægges vandret. • Læg ikke plastikgenstande, så de kommer i kontakt med varmelegemet.
• Kontrollér at opvaskemiddelrummet er tomt efter gennemført vaskecyklus.
• Der må ikke vaskes plastikgenstande i maskinen, medmindre de er mærket opvaskemaskinesikre eller lignende. • Anvend kun opvaskemiddel og skyllemiddel, der er beregnet til automatisk opvaskemaskine.
• Der skal monteres alternativ frakobling fra strømforsyningen, som skal sidde i den faste ledningsføring og have mindst 3 mm kontaktadskillelse imellem alle poler. • Lågen bør ikke efterlades åben, da man kan snuble over den.
• For at spare strøm, bør opvaskemaskinen altid slukkes efter brug. Opvaskemaskinen bør holdes under opsyn, når den er i brug.
• Fjern lågen til opvaskemaskinen ved udskiftning af en gammel opvaskemaskine, eller hvis den skal kasseres.
• Under installation må el-ledningen ikke bøjes eller trykkes for meget eller faretruende fladt. • Der må ikke fuskes med styringen. • Maskinen skal tilsluttes vandforsyningen med nye slanger. • Der må ikke vaskes flere kuverter end 9 ad gangen.
• Maksimalt tryk på indløbsvandet er 1 Mpa, og minimum er 0,04 Mpa.

Anvisninger vedrørende jordforbindelse

ADVARSEL: DETTE UDSTYR SKAL JORDFORBINDES.

• Dette udstyr skal være forsynet med en ledning med en jordforbindelsesleder og et jordforbindelsesstik.
• Stikket skal anbringes i en stikkontakt, installeret og jordforbundet i overensstemmelse med lokale standarder og krav.

• Forkert tilslutning af jordforbindelseslederen kan give elektrisk stød. • Ledningens ledere er farvet på følgende måde: • Grøn og gul = jord, - Blå = neutral, - Brun = strømførende. - Tjek med en kvalificeret elektriker eller servicerepræsentant, hvis du er i tvivl, om udstyret er korrekt jordforbundet, eller hvis stikket ikke passer i din stikkontakt. - Foretag aldrig ændringer på stikket, som leveres med udstyret.

Fjern al emballage fra enheden. Tag vare på emballagen. Tag hensyn til lokale forskrifter om affaldshåndtering, hvis du må kassere emballagen.

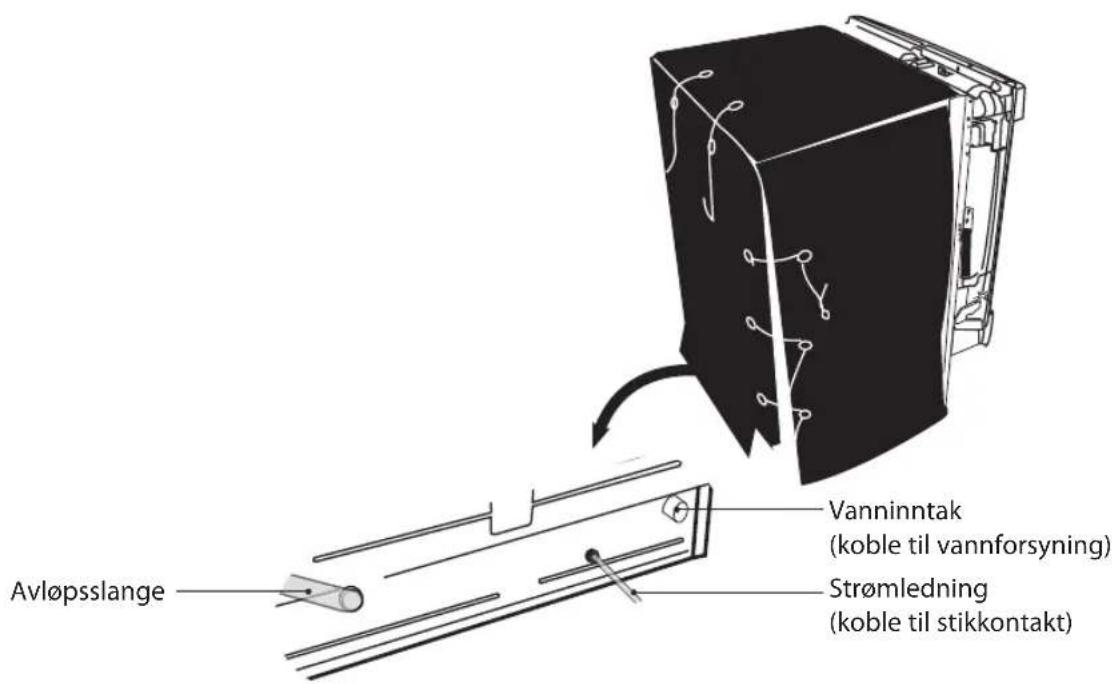

Set bagfra

Øvre kurv Nedre kurv

Saltforbruket må justeres etter hardhetsgraden på vannet der du bor. Hvis du ikke vet hvor hardt vannet i springen er, må du spørre leverandøren av vannet der du bor.

Starttiden til et vaskeprogram kan forsinkes og justeres. Følg trinnene nedenfor.

1. Enheten vil starte programmet automatisk ved den tilordnede tiden.

Halv oppvask

Døren og dørpakningen

Forholdsregler ved frost

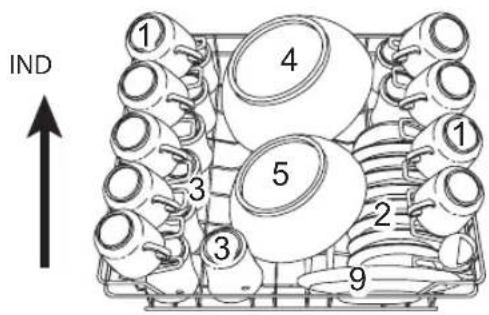

Ladda den øvre korgen med 9 kuvert

Ladda den nedre korgen med 9 kuvert

Tak for købet af din nye Logik Slimline opvaskemaskine.

Vi anbefaler, at du bruger lidt tid på at læse denne brugsvejledning, så du forstår alle betjeningsfunktioner fuldt ud.

Læs alle sikkerhedsinstruktionerne omhyggeligt før brug, og behold denne installations-/brugsvejledning til senere brug.

Udpakning

Fjern al emballagen fra apparatet. Behold emballagen. Hvis du ønsker at bortskaffe emballagen, bedes du venligst gøre dette i henhold til den lokale lovgivning.

Brugervejledning U-formet slangeholder

Denne maskine er blevet vådtestet for at sikre korrekt drift. Derfor kan der være vand inde i maskinen. Dette er normalt og sikkert. Fjern alle vanddråber fra ydersiden om nødvendigt.

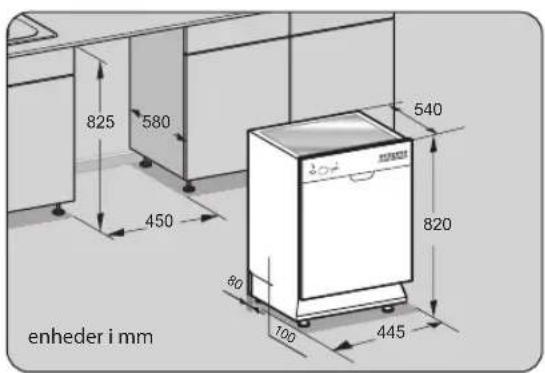

Placering

Når du vælger en position for din opvaskemaskine, skal du sikre dig, at installationsfladen er flad og fast, og at rummet er godt ventileret. Undgå at stille din opvaskemaskine i nærheden af en varmekilde, f.eks. et komfur, et fyr eller en radiator. Meget kolde omgivende temperaturer kan også forårsage, at apparatet ikke fungerer korrekt. Denne opvaskemaskine er ikke designet til at bruges i en garage eller udendørs.

Tildæk ikke opvaskemaskinen med nogen form for dækning. Under installationen skal det sikres, at der er plads rundt om siderne.

Alle fjernede dele skal gemmes, så de kan bruges igen ved eventuel geninstallation i fremtiden. Sørg for, at opvaskemaskinens el-ledning ikke er tilsluttet til stikkontakten og at den er tom. Vi anbefaler, at der er 2 personer til at håndtere opvaskemaskinen under installation.

1. Sørg for at opvaskemaskinen installeres af en autoriseret elektriker. Der henvises til de nødvendige værktøjer.

1. Sørg for at der er frit på hver side af maskinen, så den kan flyttes lidt til siden når den skal serviceres. Om nødvendigt, kan du fjerne opvaskemaskinens topdæksel. Højden uden topdæksel er 820 mm. Målene viser hvor meget plads, der mindst skal være, for at opvaskemaskinen passer ind i monterede køkkenelementer.

INSTALLATION

1. Du må ikke forbinde enheden til stikkontakten før installation. Sørg for at du ikke installerer maskinen lige foran stikkontakten. Dette for at undgå eventuel beskadigelse af maskinens bagside.

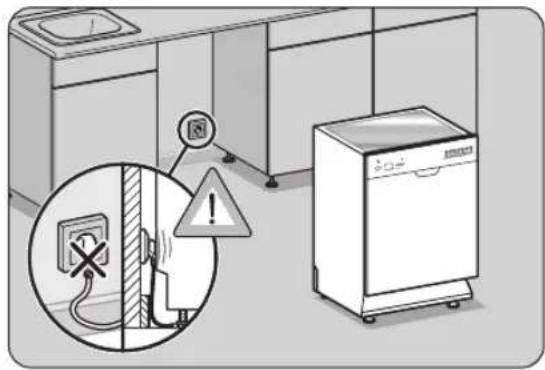

2. Kondenseringsstrippen skal påsættes undersiden af bordpladen over opvaskemaskinen for at beskytte bordet imod fugt. Formålet med strippen er at beskytte din bordplades underside imod damp fra opvaskemaskinen.

1. Klæb kondenseringsstrippen på undersiden af bordpladen.

Sørg for at overfladen er ren før du klæber kondenseringsstrippen på undersiden af din bordplade.

Hvis du ikke klæber kondenseringsstrippen op, kan du beskadige din bordplade!

INSTALLATION

1. Placér opvaskemaskinen ved siden af vandhane og afløb. Sørg for at vandindtaget og afløbsslangen ikke bliver knækket eller klemt. Maskinen må ikke stå ovenpå hovedkablet.

1. God nivellering er essentiel for korrekt lukning og forsegling af lågen. Når maskinen er nivelleret korrekt, må lågen hverken berøre den indvendige kant eller siderne af kabinettet. Juster nivelleringsfødderne, så du sørger for at enheden står plan på gulvet.

1. Skru de to skruer løse og juster afstanden til højre og venstre sokkeltap efter behov. Justeringsområdet er fra 39 mm til 134 mm.

1. Fastgør soklen til sokkeltappen. Alt efter dit behov for justering af sokkelhøjden er justeringshøjden fra 56mm til 122mm.
2. Hvis opvaskemaskinen skal stå under en bordplade, skal du fastspænde opvaskemaskinens overside til bordpladens underside.
3. Sørg for at din rørlægning passer til brug med en opvaskemaskine. Hvis du er i tvivl, skal du kontakte en autoriseret rørlægger. Maskinen SKAL forbindes til KOLDT VAND med den nye tilførselslange. GENBRUG IKKE GAMLE SLANGER. Vandtrykket fra vandledningen skal være min. 0,04 MPa og maks. 1,00 MPa.
4. Forbind den ene ende af sikkerhedsvandforsyningen til opvaskemaskinen og forbind derefter den anden ende af slangen til din vandforsyning. Sørg for at den sorte gummipakning sidder, hvor den skal.
5. Efter at du har forbundet slangen, tænd for vandtilførselen og kontroller for lækager. • Forbind opvaskemaskinen til stikkontakten.

Du kan benytte et Y-stykke (ikke inkluderet) til ekstra vandtilførsel til endnu en maskine, for eksempel en vaskemaskine. Dette gælder kun for koldtvandsledningen. Du kan købe et Y-stykke i de fleste isenkrambutikker.

Om sikkerhedsvandtilførselsslangen Sikkerhedsvandtilførselsslangen har dobbelte vægge. Slangesystemet garanterer, at vandstrømmen blokeres i tilfælde af, at forsyningsslangen går i stykker og når luftrummet mellem selve forsyningsslangen og den ydre ribbede slange er fuld af vand.

• Afløbsslangen må ikke bøjes.

- Du kan anvende den u-formede afløbsslangeholder til at sikre din afløbsslange og undgå at bøje den.

- Sæt vandafløbsslangen godt fast på afløbsrøret for at undgå at den hopper af under vaskeprocessen.

• Afløbsrøret må kun tilsluttes spildevandsafløb, ikke overfladevandafløb.
• Afløbsslangen skal placeres imellem 40 og 100 cm over gulvet og må ikke forlænges, ellers vil maskinen evt. ikke være i stand til at sørge for korrekt afløb af spildevandet.
• Placer tæt ved standrøret efter brug.

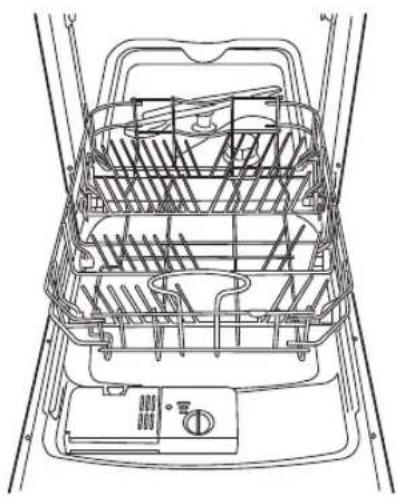

Øverste kurv Nederste kurv

Begynder at lyse, når der trykkes på Tænd/Sluk-knappen.

2. Tænd/sluk-knap

Til at tænde og slukke for opvaskemaskinen.

3. Displayvindue

Viser resterende tid i programmet, forsinkelsestiden, fejlkoder, advarsler vedr. vaskemiddel og salt osv.

4. Knap til udskudt start

Tryk for at forindstille vasketimeren og den forsinkede starttid med op til 24 timer.

5. Halv vask funktionsknap

Trykkes for at vælge en halv opvask på en vask.

6. Indikatorlampe for halv last

Lyser, når der er valgt vask af halvfyldt maskine.

7. Indikatorlys til program

Viser opvaskeprogrammet.

8. Program-knap

Tryk for at vælge det ønskede vaskeprogram.

Sådan åbnes lågen

• Åbn først lågen på klem, så du undgår vandspild.
• Træk i lågehåndtaget.

Hvis lågen åbnes under vask, afbrydes alle funktioner automatisk.

Sådan lukkes lågen

• Efter at servicet er sat i maskinen, skubbes kurvene helt ind i opvaskemaskinen. Løft lågen op og tryk, indtil den klikker på plads.
• Lad være med at smække opvaskemaskinens låge i.

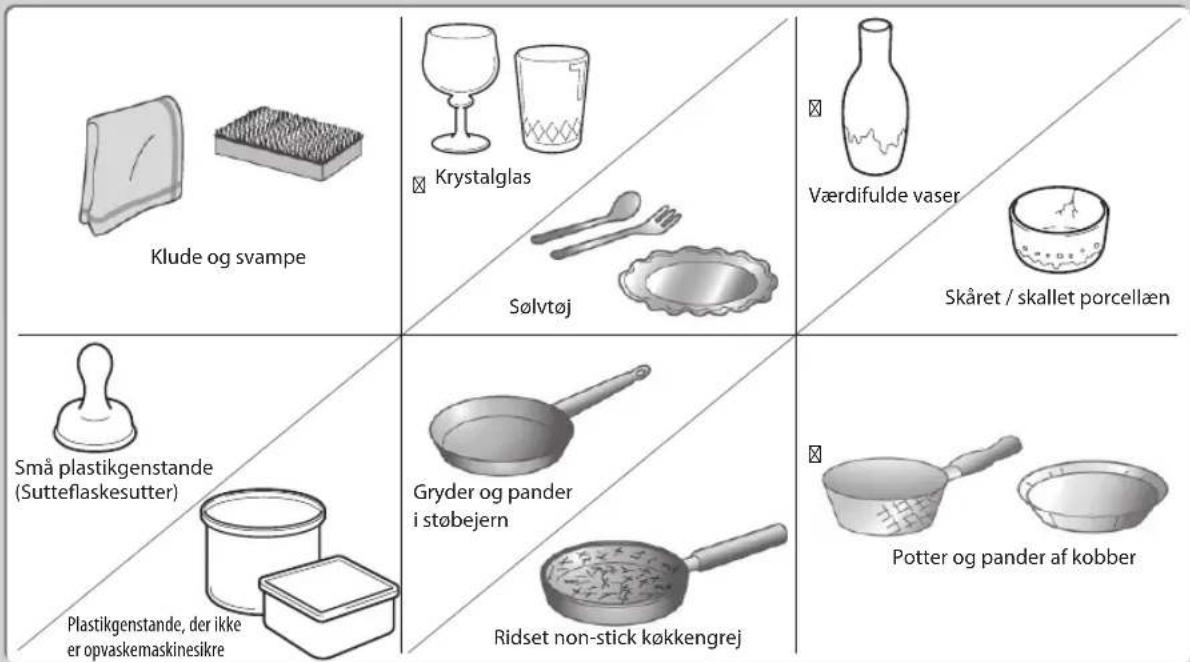

Emner, der ikke er egnede til vask i opvaskemaskinen

Når du køber nyt porcelæn og bestik, skal du sørge for, at det kan tåle opvaskemaskine. Nogle genstande er ikke velegnede til opvaskemaskine.

Følgende emner bør ikke vaskes i maskinen

• Træbestik og -service og genstande med trædele kan blive misfarvede eller blegne. Den lim, der anvendes til sådanne genstande, er ikke opvaskemaskinesikker, og træhåndtag kan falde af efter vask i opvaskemaskine.
• Kunsthåndværk, antikviteter, værdifulde vaser og dekorationsglas er ligeledes uegnede til opvaskemaskine.
• Plastikgenstande (f.eks. Tupperware), som ikke er varmebestandige, kan smelte eller blive deformeret på grund af de høje temperaturer i opvaskemaskinen.
• Kobber, messing, blik og aluminiumsgenstande kan blive misfarvede eller matte.
• Der kan forekomme et diset lag på glas og fint glas efter gentagen vask. Vask ikke fint glas eller glasgenstande, der indeholder blykrystal, i opvaskemaskine. Vask i stedet for fine glasgenstande i hånden.
• Sølv og aluminiumdele har en tendens til at blive misfarvede under vask. Rester som æggehvide, æggeblomme og sennep medfører ofte misfarvning og pletter på sølvtøj. Derfor skal rester helst renses af sølvtøj straks efter brug.

Tilføjelse af opvaskemiddel eller opvaskemiddeltablet

Brug kun opvaskemiddel, der udtrykkeligt er beregnet til brug i opvaskemaskiner. For at optræde så miljøvenligt som muligt, bruges kun den anbefalede mængde opvaskemiddel. Fyld beholderen med vaskepulver eller læg en opvaskemiddeltablet i. Se, hvordan opvaskemidlet bruges korrekt på emballagen. Hvis du bruger opvaskemiddeltabletter, bedes du venligst læse brugsvejledningerne på emballagen for at se, hvor tabletten skal placeres (f.eks. i bestikkurven, opvaskemiddelbeholderen osv.)

Irritation

• ADVARSEL: Holdes uden for børns rækkevidde. - Øjenirritation. - Undgå kontakt med øjnene. I tilfælde af at det kommer i øjnene, skyl øjeblikkelig med masser af rent vand og søg læge. - Hvis nedsvælget, søges øjeblikkelig læge.

Følg nedenstående trin til fyldning af beholderen til opvaskemiddel.

1. Fyld opvaskepulver i beholderen, både til hovedvasken og til forvasken, eller læg en vaskemiddeltablet i hovedbeholderen. Markeringen viser opfyldningsniveauet.

Alle programmer med forvask skal have en ekstra dosis vaskemiddel, som skal placeres i forvaskemiddelbeholderen. Hvis du bruger opvaskemiddeltabletter, bedes du venligst se brugsvejledningerne på dem. Se venligst skemaet over vaskecyklus. Dette vaskemiddel bliver brugt under forvaskfasen.

vaskemiddel til hovedvask

1. Luk låget fast indtil det klikker på plads.

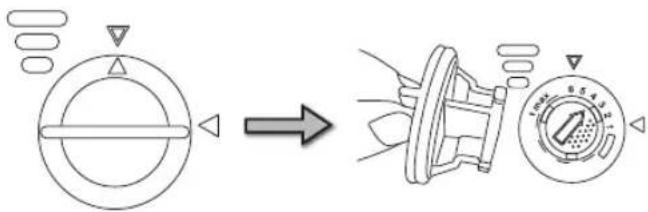

Tilføjelse af skyllemiddel

Skyllemiddel hjælper med til at sikre, at vandet ikke bliver siddende og laver mærker på servicet under tørring, og hjælper med til at servicet tørrer hurtigere efter vask. Brug kun skyllemiddel beregnet til husholdningsmaskiner i beholderen. Denne model er alene beregnet til brug af flydende skyllemiddel. Følg nedenstående trin til påfyldning af skyllemiddel i lagerbeholderen, så der automatisk bliver brugt den korrekte mængde.

1. Drej proppen og åbn som indikeret.

1. Når proppens åbningsmarkeringer flugter, kan du løfte proppen af.

1. Hæld skyllemiddel i indtil niveauindikatoren bliver helt sort og skru proppen på igen.
2. Sørg for ikke at overfylde beholderen. Tør evt. spild op.

- Hvis vandet i dit område er meget blødt, har du eventuelt ikke behov for så meget skyllemiddel da det kan give en hvid film på dit service.

- Hvis du vælger at bruge en opvaskemiddeltablet, skal du ikke fylde skyldemiddel i skyldemiddelsbeholderen.

- Skyllemidlets advarselslampe lyser på LED-skærmen, når skyllemiddelbeholderen er ved at være tom for skyllemiddel og skal fyldes op.

- Du kan også vælge selv, at vudere hvor meget skyllemiddel der er brug for, ved at kikke på skyllemiddelsindikatoren ved siden af låget. Når indikatoren er sort, betyder det at beholderen er fuld. Når den er klar, er den næsten tom.

Justering af skyllemiddelbeholder

Skyllemiddelbeholderen har seks forskellige indstillinger. Den anbefalede indstilling er den fabriksindstillede, nemlig "4". Hvis servicet ikke tørrer ordentligt eller er plettet, justeres indstillingsknappen til det næste højere tal indtil din opvask er pletfri.

Hvis der er opvaskemiddel tilbage i enten beholderen eller på dine tallerkener, skal du stille skyllemiddeltilførslen på 1.

Tilføjelse af salt

Hvis vandet i dit område er hårdt, vil der danne sig aflejringer på dit service og bestik. Derfor har maskinen en saltbeholder, så du kan reducere vandets hårdhedsgrad.

Følg nedenstående trin, når du hælder salt i saltbeholderen, og indstil den til at modsvare vandets hårdhedsgrad i dit område.

1. Fjern den nederste opvaskekurv, og skru låget af beholderen.

1. Placér tragten, der følger med maskinen, over saltbeholderen. Hæld ca. 1,2 kg opvaskemaskinesalt i, afhængigt af hvilket mærke du bruger.

1. Fyld beholderen med vand, indtil den flyder over (kun første gang).
2. Rens alt overskydende salt af omkring beholderåbningen, og sæt derefter låget fast på igen.
3. Kør "Rapid" vaskeprogrammet med det samme (uden at der er service i opvaskemaskinen) for at fjerne spor af salt fra opvaskemaskinens indre.

• Advarselslampen vedr. saltpåfyldning lyser på LED-skærmen, når beholderen er ved at være tom for salt og skal fyldes op.
• Advarselslampen for salt vil holde op med at lyse efter et par dage, afhængigt af hvor hurtigt saltet opløses.
• Hvis du bruger opvaskemiddeltabletter, er det muligvis nødvendigt at tilføje salt. Dette afhænger af vandets hårdhed i dit område og hvilken tablet du bruger. Du kan tjekke dette med din vandforsyning og læse vejledningerne på tabletterne.

Justering af saltforbrug

Saltforbruget skal justeres, så det svarer til vandets hårdhedsniveau i dit område. Hvis du ikke ved, hvor hårdt vandet i dit hjem er, skal du spørge vandforsyningsanlægget i dit område.

Det anbefales, at der udføres justering i henhold til følgende skema.

Vandets hårdhedsgrad				Vælgerposition	Saltforbrug (gr./cyklus)	Antal cyklusser / 1,2 kg
German °dh	French °fh	British °Clarke	mmol / l
0-8 0-14	0-10 0-1,4	/ 0 /
8-22 14-	39 10-28 1,4	-3,9 - 20 60
22-45 39-	80 28-56 3,9	-8 Mid 40 30
>45	>80	>56	>8	+	60	20

1°dh (tyske grader) = 0,18 mmol/l 1°fh (franske grader) = 0,1 mmol/l 1°Clark (engelske grader) = 0,142 mmol/l

- Brug ikke almindeligt bordsalt eller kogesalt, de indeholder uopløselige stoffer, der kan beskadige opvaskemaskinen. - Hæld ikke opvaskemiddel i saltrummet. Det kan beskadige opvaskemaskinen.

1. Fjern den nederste opvaskekurv og skru låget af beholderen.
2. Der er en pileformet indikator i beholderen, som kan drejes. Du kan dreje den til "-" eller "+" afhængigt af vandets hårdhed i dit område.

Før opvaskemaskinen fyldes

Generelt skal der tages hensyn til følgende, når der fyldes bestik og service i opvaskemaskinekurvene.

- Fjern læbestiftmærker og andre madrester fra service og bestik. Skyl om nødvendigt.

• Service og bestik må ikke ligge indeni hinanden eller dække hinanden til.

• Læg service og bestik, så der kan komme vand til alle overflader.

• Sørg for, at alle dele ligger sikkert. • Hule genstande som kopper, glas, gryder etc. skal placeres med bunden i vejret i kurven. - Brede genstande skal placeres i en vinkel, så vandet kan løbe af dem. - Sprayarmene må ikke blokeres af genstande, der er for høje eller stikker igennem kurven. Hvis du er i tvivl, kan du teste for sprayarmenes frie bevægelse ved manuelt at dreje armene. - Sørg for, at små genstande ikke kan falde igennem holderne i kurvene.

• Af sikkerhedsgrunde må opvaskemaskinen ikke betjenes uden opvaskekurven på rette plads. - Vask ikke genstande, der er snavsede af aske, sand, voks, smørefedt eller maling i opvaskemaskinen. Disse genstande kan beskadige opvaskemaskinen. Aske opløses ikke og kan fordeles rundt i opvaskemaskinen.

Øverste kurv

Vi anbefaler, at du bruger den øverste kurv til små, lette genstande, såsom kopper, underkopper, glas, dessertskåle etc. Lave gryder og kasseroller kan ligeledes placeres i opvaskekurven.

Lange genstande som suppeskeer, piskeris og lange knive skal placeres liggende på tværs foran i den øverste kurv.

Justering af den øverste kurv

Du kan skabe mere plads til store genstande i den øverste og nederste kurv ved at justere højden for den øverste kurv. Der er en løftemekanisme på den øverste kurv (løft kurven for at hæve den, og løft den igen for at sænke den). Sørg for, at kurven er stabil, når du har justeret højden.

Hængslet hylde til kopper

For at skaffe mere plads i den øverste kurv, kan du slå hylden til kopper op. Derefter kan du læne høje glas imod hylden. Du kan endda fjerne hylden helt, når du ikke har brug for den.

Fyldning af den øverste kurv til 9 kuverter

For optimal placering af køkkentøj i den øverste kurv, bedes du venligst se følgende liste samt tilhørende billede.

Nummer Genstand
1 Kopper
2 Underkopper
3 Glas
4 Store serveringsskåle
5 Små serveringsskåle
9 Desserttallerkener

For at undgå, at der drypper vand fra den øverste kurv ned på servicet i den nederste kurv, anbefales det at tømme den nederste kurv først og derefter den øverste.

Nederste kurv

Vi anbefaler, at store genstande og genstande, der er vanskelige at rengøre, placeres i den nederste kurv, såsom middagstallerkener, serveringsfade, sovseskåle, serveringsskåle, gryder, pander, låg etc. Vi anbefaler, at serveringsfade og låg placeres i siden af kurven for at undgå at blokere sprayarmenes frie bevægelse.

Spyddene anvendes til at holde på tallerkener og fade. De kan sænkes for at gøre plads til store genstande. Se nedenfor for oplysninger om, hvordan du sænker spyddene.

Fyldning af den nederste kurv til 9 kuverter

For optimal placering af køkkentøj i den nederste kurv, bedes du venligst se følgende liste samt billede.

Nummer Genstand

6 Ovale fade

7 Middagstallerkener

8 Suppetallerkener

9 Desserttallerkener

10 Bestikkurv

Bestikkurv

For at lette tømningen kan du gruppere bestikket, før det sættes i bestikkurven. Se venligst listen og billedet for optimal placering.

Nummer Genstand

1 Gafler

2 Suppeskeer

3 Dessertskeer

4 Teskeer

5 Knive

6 Serveringsskeer

7 Sovseøser

8 Serveringsgafler

4 5	5 2
2 5	5 4
2 5	5 2
2 5	5 2
4 5	4 4
2 4	7 2
2 3	1 1
4 4	1 1
3 3	1 1
3 3	3 1
3 4	3 1
6 3	6 1

• Lad ikke nogen genstande gå igennem bunden af kurven.
• For at undgå risiko for kvæstelser skal knive og gafler sættes i bestikkurven med håndtaget opad. Hold dem ikke i deres skarpe kanter.
• Bestikkurven leveres med låg, som er designet til at du kan placere bestikket i de passende åbninger. Hvis du anvender kurven uden låg, kan det reducere effekten af opvask af bestikket.
• Sørg venligst for, at låget er sat godt fast på kurven før drift.
• For at overholde ydelsesstandarderne, f.eks. EN50242, skal du sørge for, at alt bestik lægges i opvaskemaskinen i henhold til anvisningerne i denne vejledning.

3-i-1-funktionen kan kun bruges på 3-i-1, intensiv, normal og økonomiske opvaske. Hvis du bruger opvaskemaskinetabletter på disse vaske, behøver du ikke tilføje opvaskemiddel.

Tør kondens-teknologi

• Der spares energi ved at tørre tallerknerne med den resterende varme fra den sidste skyllecyklus.
• Vaskecyklustiderne er forlænget pga. denne tørremetode.
• Nogle vaskeprogrammer har ikke en tørrefunktion. Der henvises til skemaet over vaskecyklus for yderligere oplysninger.

Start af vaskecyklus

1. Sørg for, at maskinen er forbundet til hovedstrømforsyningen, og at vandtilførslen er helt åben (vandtryk imellem 0,04 MPa og 1,00 MPa).
2. Åbn lågen. Træk den nederste og den øverste kurv ud, sæt service i og skub kurvene tilbage. Det anbefales, at den nederste kurv fyldes først og derefter den øverste.
3. Hæld opvaskemiddel i eller læg en opvaskemiddeltablet i beholderen og luk lågen godt.
4. Luk opvaskemaskinens låge. Du skal kunne høre en klik-lyd for at lågen er lukket forsvarligt. Lad være med at smække lågen i.
5. Tryk på Tænd/Sluk knappen, hvorefter strømindikatoren begynder at lyse.
6. Vælg vaskeprogram efter hvor meget og hvor snavset service du har fyldt i maskinen. Se venligst afsnittet Skema over vaskecyklus.
7. Det valgte programs indikatorlampe tænder.
8. Displayvinduet viser opvaskemaskinens tilstand. a. "-:-" betyder, at maskinen er i standby-tilstand. b. "H:MM", som ikke blinker betyder, at maskinen holder pause. c. "H:MM", som blinker betyder, at maskinen kører.

Hvis du åbner opvaskemaskinens låge under drift og derefter lukker den igen, fortsætter opvaskemaskinen det aktuelle vaskeprogram efter ca. 10 sekunder. Men hvis lågen åbnes og ikke lukkes korrekt igen inden der er gået et minut, vil opvaskemaskinen sige en bip-lyd med 1 minuts intervaller.

Skift af program

For at skifte program når en vaskecyklus allerede er startet, skal du gøre som nedenfor.

1. Åbn lågen på klem, så du undgår vandspild, før du åbner lågen helt. Tjek om opvaskemaskinen har brugt opvaskemiddelet eller opvaskemiddeltabletten. Dette vil afhænge af, hvor længe den aktuelle vaskecyklus har været i gang.
2. Hvis opvaskemiddelbeholderens låg står åbent, anbefaler vi at du lader den aktuelle opvaskecyklus køre færdig.
3. Hvis opvaskemiddelbeholderens låg stadigvæk er lukket, så lukkes lågen, trykkes og holdes programknappen P nede i ca. 3 sekunder for at afslutte programmet. Du kan derefter trykke på en ny programknap. Maskinen starter kort efter den nye vaskecyklus.

ELLER

Tryk på knappen for det ønskede, nye program i mere end 3 sekunder for at skifte det kørende program. Maskinen starter kort efter den nye vaskecyklus.

Ved programmets afslutning

Opvaskemaskinen siger en bip-lyd, når opvasken er færdig.

Kondensunderlaget forhindrer risikoen for fugtighedsskader på bordet oven over opvaskemaskinen. Det anbefales, at du holder lågen lukket, indtil du er klar til at tage opvasken ud. Lad ikke lågen stå delvist åben. Lad ikke opvaskemaskinen stå uden opsyn, når lågen er helt åben, da dette kan være farligt.

Slukning af enheden

For at spare energi skal du huske at slukke for opvaskemaskinen med knappen Tænd/Sluk. Opvaskemaskinen fortsætter med at bruge strøm, indtil den slukkes på knappen Tænd/Sluk.

Hvis opvaskemaskinen ikke skal anvendes i en længere periode, f.eks. mens du er på ferie, skal du frakoble den ved hovedkontakten.

Tømning af opvaskemaskinen

Det er vigtigt at lade servicet køle helt ned, før du tømmer maskinen, fordi service meget hurtigere knækker og bliver skåret, når det er varmt. Hvis du åbner lågen helt efter at du har slukket maskinen, vil servicet køle meget hurtigere af.

Tøm den nederste kurv først, derefter bestikkurven og til sidst den øverste kurv. Dette vil forhindre, at der drypper vand fra den øverste kurv ned på servicet i den nederste kurv.

Udskudt start

Vaskeprogrammets starttid kan udskydes og justeres. Følg venligst nedenstående trin.

1. Åbn opvaskemaskinens låge og sæt dit snavsede service i den.
2. Luk lågen. Tryk på Tænd/sluk-knappen for at starte opvaskemaskinen.
3. Vælg det ønskede program.
4. Tryk gentagne gange på Forsink-knappen for at vælge den ønskede forsinkelsesperiode (op til 24 timer).

Hvert tryk på denne knap øger forsinkelsestiden med 1 time.

1. Maskinen starter automatisk programmet på det valgte tidspunkt.

Halv opvask

Hvis du ikke har opvask nok til en fuld maskine, kan du benytte funktionen til vask med halv opvask. Dette sparer på det varme vand og elektriciteten. Følg venligst nedenstående trin.

1. Åbn opvaskemaskinens låge og sæt dit snavsede service i kurven.
2. Luk lågen. Tryk på Tænd/sluk-knappen for at starte opvaskemaskinen.
3. Vælg det ønskede program.
4. Tryk på 1/2 Load-knappen.
5. Maskinen starter programmet kort efter.

Rengøring efter brug

Udvendig pleje

Låge og lågepakning

Rengør lågens pakninger regelmæssigt med en blød, fugtig klud for at fjerne madrester.

Når du fylder opvaskemaskinen, kan der dryppe rester af mad og drikke ned på siderne af opvaskemaskinens dør. Disse overflader befinder sig udenfor vaskekabinettet, og der kommer derfor ikke vand på dem fra sprayarmene. Alle rester bør tørres af, før lågen lukkes.

Kontrolpanelet

Hvis det er nødvendigt at rengøre, må kontrolpanelet KUN tørres af med en blød, fugtig klud.

- For at undgå at der kommer vand ind i lågelukkelsen og de elektriske komponenter, må der ikke anvendes nogen form for sprayrengøringsmiddel.

- Brug aldrig slibende rengøringsmidler eller skuresvampe udvendigt, da det kan ridse overfladen. Nogle papirhåndklæder kan også ridse eller efterlade mærker på overfladen.

Indvendig pleje

Filtersystem

Filtreringssystemet i bunden af opvaskemaskinen holder groft snavs væk fra opvasken. Ophobning af snavs kan muligvis tilstoppe filtrene. Kontroller regelmæssigt filtrene og rengør dem om nødvendigt under rindende vand.

Følg nedenstående trin, når du rengør filtrene i vaskekabinettet.

1. Sørg for, at opvaskemaskinen er slukket.
2. Skru grovfilteret mod uret, og løft det forsigtigt ud.
3. Tag forsigtigt finfilteret ud.
4. Skyl alle filtre under rindende vand, inklusiv filtercylinderen, og sæt dem derefter på plads igen i modsat rækkefølge.
5. Sæt forsigtigt hovedfilteret tilbage på plads.
6. Skru forsigtigt grovfiltret i igen i retning med uret. Du vil kunne høre en lille kliklyd, når det er sat rigtigt på.

- Du må ikke overstramme filtrene. Du skal sætte filtrene i igen i samme rækkefølge, hvilket af sikkerhedsmæssige årsager, ellers kan der komme rester ind i systemet, der kan forårsage blokering.

- Brug ALDRIG opvaskemaskinen uden at filtrene sidder korrekt og på deres pladser. Forkert placering af filtrene kan sænke ydelsen af maskinen og beskadige service og bestik.

Spray-arme

Partikler af mad kan sætte sig fast i sprayarmenes dyser og lejer. Sprayarmene bør derfor kontrolleres og rengøres regelmæssigt.

Sørg for at opvaskemaskinen er slukket. Brug en spids genstand, f.eks. en tandstik til at løsne madrester i sprayarmenes dyser.

Frostsikring

Undgå at placere opvaskemaskinen på et sted, hvor temperaturen kan være 0°C. Hvis din opvaskemaskine står et uopvarmet sted om vinteren, anbefales det at du:

1. Frakobler maskinen fra vandtilførslen.
2. Tænd for enheden. Vælg et hvilket som helst vaskeprogram og lad det køre, men kun i 1 minut. Dette vil tillade afløb af alt overskydende vand i maskinen.
3. Træk stikket ud af stikkontakten.
4. Tøm opvaskemaskinen.
5. Luk opvaskemaskinens låge.
6. Frakobl maskinen fra afløbet. Fyld resterende vand i rørende til en passende beholder. Hvis du oplever problemer med ovenstående trin, skal du bede en servicetekniker om hjælp.

Flytning af opvaskemaskinen

Hvis du er nødt til at flytte opvaskemaskinen, f.eks. fordi du skal flytte til et andet hus, anbefales det at du:

1. Træk stikket ud af stikkontakten.
2. Frakobl opvaskemaskinen fra vandtilførslen og afløbet. Fyld resterende vand i rørene i en passende beholder.
3. Fjern opvaskemaskinen fra den aktuelle placering med tømte slanger.
4. Træk maskinen ud sammen med slangerne.

Vedligeholdelse efter længere periode ude af drift

Hvis du ikke skal bruge maskinen i en længere periode, anbefaler vi at du:

1. Træk stikket ud af stikkontakten.
2. Frakobl opvaskemaskinen fra vandtilførslen og afløbet. Fyld resterende vand i rørene i en passende beholder.
3. Åbn lågen lidt for at undgå, at der udvikler sig en ubehagelig luft i kabinettet.
4. Sørg for, at vaskerummet i opvaskemaskinen er rent.

Reparationer må alene udføres af kvalificeret tekniker og i streng overensstemmelse med aktuelle lokale og nationale sikkerhedsregulativer. Uautoriserede eller forkerte reparationer kan medføre personskade eller skade på maskinen.

Før du sender maskinen til reparation, bedes du venligst læse afsnittet Råd og tips, hvori der står løsninger til problemer, du selv kan løse.

Tekniske problemer

Tekniske problemer
Problem Mulige årsager Udbedring
Opvaskemaskinen starter ikke. Lågen er ikke lukket korrekt. Luk lågen rigtigt.
Fejlkoden “E1” vises på skærmen.	Vandhanen er ikke tændt. Tænd for vandhanen.
	Lavt vandtryk (<0.04MPa) Tænd vandhanen og sørg for at den er helt åben.
	Flowmeter i stykker.	Frakobl maskinen fra strømforsyningen.Frakobl vandtilførslen.Kontakt en kvalificeret tekniker.
	Ledningsterminalerne, der forbinder flowmeteret er løse.
Fejlkoden “E4” vises på skærmen.	Tanken lækker.
	Slangen lækker.
	Float-kontakten er i stykker eller der er fejl på PCB.
Lysdioden for normale programmer blinker.	Der er for meget vand i vaskemaskinen.	Luk for vandhanen, træk stikket ud af stikkontakten og kontakte en kvalificeret tekniker.
Afløbspumpen virker ikke korrekt.	Anti-oversvømmelsessystemet har været i drift.	Træk stikket ud af stikkontakten.Frakobl vandtilførslen.Kontakt en kvalificeret tekniker.

Generelle problemer
Problem Mulige årsager Udbedring
Der er stadigvæk opvaskemiddel tilbage i beholderen, når programmet er færdigt.	Opvaskemiddelbeholderen da der blev hældt opvaskemiddel i.	Sørg for at beholderen er tør før der hældes opvaskemiddel i.
Opvaskemiddelbeholderens låg kan ikke lukkes helt.	Der sidder opvaskemiddelrester og blokerer tillukningen.	Rengør tillukningen.
Bankende lyde i vaskekabinettet.	En sprayarm slår imod en genstand i en af kurvene.	Afbryd programmet og placér genstanden, der forstyrer sprayarmen på en anden måde.Se venligst afsnittetFyldning af opvaskemaskinen.
Der er et fedtet lag på glas og bestik.	Skyllemiddeldoseringen er indstillet for højt.	Justér uret for skyllemiddelbeholderen til en lavere indstilling.
Tallerkener, bestik og glas er ikke tørre.	Mængden af skyllemiddel er utilstrækkelig eller skyllemiddelbeholderen er næsten tom.	Fyld beholderen op, justér skyllemiddeltilførselen til en højere indstilling eller skift skyllemiddelmærke.
	Servicet er blevet taget ud af opvaskemaskinen for tidligt.	Lad servicet stå i opvaskemaskinen indtil du hører lyden, når programmet er færdigt.
Der er synlige hvide rester på bestik og service, glassene er tågede, film kan tørres af.	Der er ikke brugt nok skyllemiddel.	Fyld beholderen op, justér skyllemiddeltilførselen til en højere indstilling eller skift skyllemiddelmærke.
	Der er ikke nok salt i saltbeholderen.	Hæld salt i beholderen.
	Saltbeholderens låg er ikke skruet korrekt på.	Sørg for at låget er skruet rigtigt på.
	Der anvendes et uegnet opvaskemiddel.	Skift opvaskemiddelmærke. Brug et standard opvaskepulver.
	Saltforbruget er sat for lavt. Vælg	en højere saltforbrugsindstilling.
Glasgenstande er kedelig og misfarvede, film kan ikke tørres af.	Glassene er ikke opvaskemaskineegnede. Overfladen er påvirket.	Vask glas, der ikke er egnet til opvaskemaskine i hånden.
Tea eller læbestift er ikke fjernet helt.	Det valgte vaskeprograms vasketemperatur var for lav.	Vælg et program med en højere vasketemperatur.
	Blegningseffekten for vaskemiddelet er for lav.	Skift opvaskemiddelmærke.
	Glemt at skylle af eller fjerne pletter med en serviet før opvask.	Skyl af eller fjern pletter med en serviet før opvask.

Kassering af opvaskemaskinen

• Før du kasserer din gamle opvaskemaskine, skal du først gøre den uanvendelig. Afbryd opvaskemaskinen fra stikkontakten og vandforsyningen, og skær ledningen og stikket af. Gør lukningen af lågen ubrugelig, så små børn ikke ved et uheld kan lukke sig selv inde, og tag passende forholdsregler for bortskaffelse af opvaskemaskinen.
• Efter endt levetid må produktet ikke bortskaffes som husholdningsaffald. Det skal afleveres på en genbrugsplads eller til en forhandler, der kan bortskaffe produktet korrekt. Ved at bortskaffe husholdningsapparater separat undgår man negative påvirkninger på miljø og sundhed, der kan opstå ved forkert bortskaffelse, og det gør det muligt at genbruge materialer og dermed spare på energi og ressourcer. Som en påmindelse om, at dette husholdningsapparat skal bortskaffes separat, er produktet mærket med en overstreget skraldespand.
• Sørg for, at maskinen ikke udgør nogen fare for børn, mens du eventuelt opbevarer den før bortskaffelse.

Kassering af emballage

Kassér plastikemballage og -poser på en sikker måde, og hold dem væk fra babyer og mindre børn.

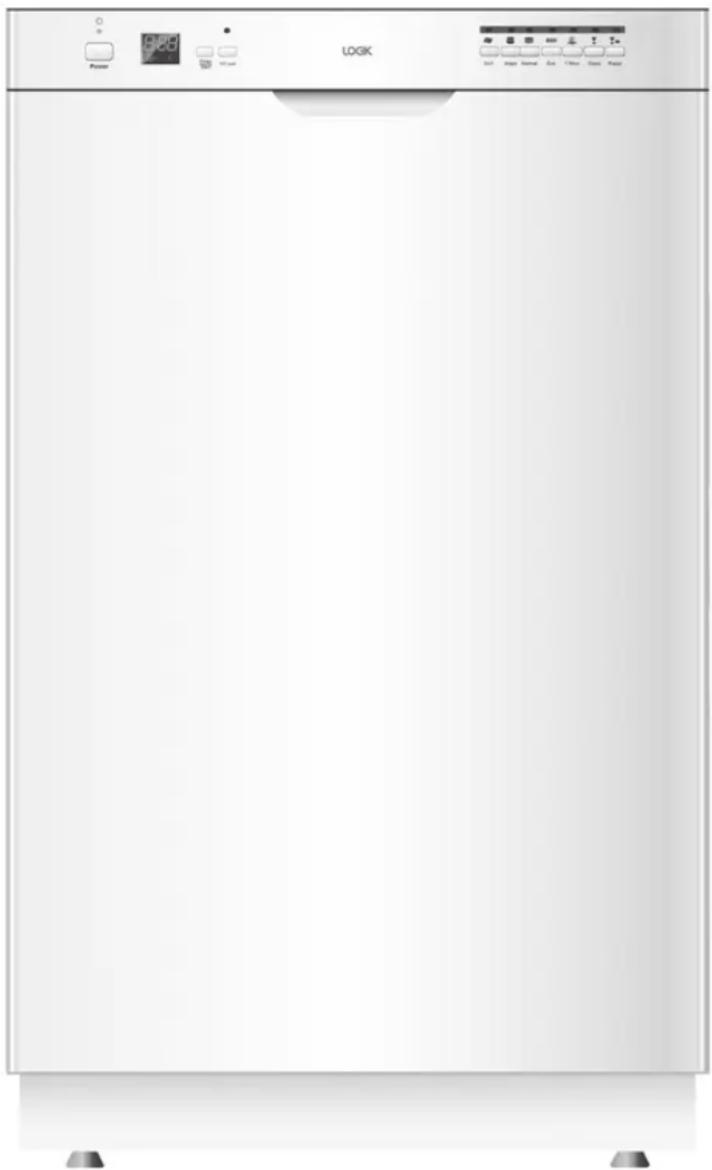

Model LDW45W15N
Mål 445mm (B) x 540mm (D) x 820mm (H)
Kapacitet 9 kuverter
Krævet vandtryk 0,04 - 1,00 MPa
Strømforbrug 1930 W
Nominel spænding 230 V ~ 50 Hz
Strømforbrug i slukket tilstand 0 W
Strømforbrug ved tilstand sat i pause 0,75W
Klasse energieffektivitet 1	A+
Årligt energiforbrug 2	222 kWh
Energiforbrug i standard vaskecyklus 0,77 kWh
Årligt vandforbrug 3	2940 liter
Klasse tørreffektivitet 4	A
Standard vaskecyklus 5	ECO 50°C
Programvarighed i standard vaskecyklus 160 min
Støjniveau 47 dB(A) under 1 programvask
Montering Til indbygning under køkkenbord
Kan indbygges Ja

Egenskaber og specifikationer kan ændres uden varsel.

Bemærk:

① A+++ (højeste effektivitet) til D (laveste effektivitet) ② Energiforbrug "222" kWh per år, baseret på 280 standard vaskecyklusser med koldt vand og i lav strømforbrugstilstand. Faktisk energiforbrug afhænger af, hvordan apparatet bruges. ③ Vandforbrug "2940" liter per år, baseret på 280 standard vaskecyklusser. Faktisk vandforbrug afhænger af, hvordan apparatet bruges. ④ A (mest effektivt) til G (mindst effektivt) ⑤ Dette er programmet, som bruges til energimærkeoplysningerne, og er velegnet til rengøring af normalt snavset service. Det er det mest effektive program i form af kombineret energi- og vandforbrug til den pågældende type service.

- Denne enhed er i overensstemmelse med EU-standarderne og direktiverne, som findes i den aktuelle leveringsudgave:

- LVD 2006/95/EC

- EMC 2004/108/EC

- ERP 2009/125/EC

- Ovenstående værdier er målt i overensstemmelse med standarder under specificerede brugsforhold. Resultaterne kan være forskellige, afhængigt af kvantitet og tilsnavsning af tallerkner, vandets hårdhed, mængde opvaskemiddel osv.

Symbolet på produktet eller dets emballage angiver, at dette produkt ikke må bortskaffes sammen med andet husholdningsaffald. Det er i stedet dit ansvar at bortskaffe dette affald ved at aflevere det til et designeret modtagersted for genbrug af elektrisk og elektronisk udstyr. Sortering og genbrug af dit affald, når du bortskaffer det, vil hjælpe med at bevare naturressourcer og sikre, at det genbruges på en måde, som beskytter menneskers sundhed og miljøet.

For mere information om, hvor du kan aflevere dit affald til genbrug, bør du kontakte de lokale myndigheder eller det sted, hvor du købte produktet.
