BRUGSANVISNING SM33 DUO QLIMA

Produkt skal installeres på en sådan måde, at den overholder lokale og nationale bestemmelser, vedtægter og standarder. Dette produkt er beregnet til brug som et airconditionanlæg i private hjem og er kun egnet til brug i tørre omgivelser, under almindelige forhold i private hjem, indendørs i stuer, køkkener eller i garager.

Denne manuel er beregnet for anvendelse af enkeltpersoner med tilstrækkelig baggrund indenfor elektronik, elektricitet, køleanlæg og mekanik. Ethvert forsøg på at installere eller reparere apparatet kan resultere i skader eller ødelæggelser. Producenten eller sælgeren kan ikke drages til ansvar for fortolkning af denne information, ej heller drages til ansvar i forbindelse med brug.

Informationer, specifikationer og parameter er genstand for ændringer i tekniske ændringer eller forbedringer uden yderligere underretning. De præcise specifikationer er nævnt på produktlabel.

• Læs venligst installationsmanual helt igennem før installation af produktet.
• Vær altid iført det rigtige sikkerhedsudstyr, så som beskyttelsesglas, handsker, mundmaske, øreproper mm.
• Installationsarbejde skal udføres i overensstemmelse med alle europæiske, nationale og/eller lokale direktiver og standarder og må udelukkende udføres af autoriseret personale. Garantien er ugyldig for skader, der er opstået som følge af skødesløshed eller handlinger, der afviger fra anvisningerne i instruktionshæftet.

Internet:

Du kan finde den sidste version af bruger, installation eller service manualen på www.zibro.com

ADVARSEL!

Du må ikke selv installere, fjerne og/eller geninstallere enheden, hvis du ikke har erfaring med og autorisation til at arbejde med elektriske installationer, elektronik samt køle- og maskinteknik.

- Forkert installation kan forårsage vandlækage, elektrisk chok, kølelækage eller brand. Kontakt venligst en autoriseret forhandler eller en specialiseret tekniker med hensyn til installationen. Vær opmærksom på at skader forårsaget af forkert brug ikke dækkes af garantien.

- Enheden skal installeret i et område med nem adgang. Enhver yderligere omkostning påkrævet for at få specieludstyr til at servicere enheden er brugerens eget ansvar.

INDHOLD

1. FORHOLDSREGLER
2. DELE LEVERET MED ENHEDEN
3. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET
4. FASTLÆGGELSE AF STED FOR INDVENDIG OG UDVENDIG ENHED
   4.1 FASTLÆGGELSE AF STED FOR INDVENDIG ENHED
   4.2 FASTLÆGGELSE AF STED FOR UDVENDIG ENHED
5. MULIGE INSTALLATIONSMÅDER FOR R∅R FRA INDVENDIG ENHED TIL UDVEN-DIG ENHED.
6. MONTAGE AF MONTAGEPLADE OG BORING AF HUL TIL R∅R
   6.1 MONTAGE AF MONTAGEPLADE FOR DEN INDVENDIGE ENHED
   6.2 BORING AF HUL TIL R∅R, KONDENSVANDSLANGE OG STR∅MLEDNINGER.
7. K∅LER∅RSFORBINDELSEN
8. TILSLUTNING AF KONDENSVANDAFL∅B
   8.1 TILSLUTNING AF DEN INDVENDIGE ENHEDS KONDENSVANDAFL∅B
   8.2 TILSLUTNING AF DEN UDVENDIGE ENHEDS KONDENSVANDAFL∅B
9. ELEKTRISK ARBEJDE
10. TILSLUTNING AF STR∅MLEDNINGER
11. VAKUUMERING AF K∅LESYSTEMET
12. KONTROL AF K∅LEMIDDELSYSTEMETS LÆKAGETÆTHED
13. GENFYLDNING AF K∅LEMIDDEL VED R∅RLÅNGDE FRA 5 METER.
14. PR∅VEDRIFT EFTER INSTALLATION

1. FORHOLDSREGLER

Det følgender skal I altid være opmærksomme på:

• Læs følgende advarsler før installering af udluftningsanlægget.
• Vær opmærksom på advarsler, som beskrevet her i, da de inkludere vigtige dele relateret til sikkerheden.
• Efter gennemlæsning af disse instruktioner og opbevar dem et sikkert sted sammen med betjeningsvejledningen.

Varmepumper indeholder køle gas og er klassificeret som tryk bærende udstyr. Derfor skal man altid kontakte en autoriseret køle teknikker/montør til installation og vedligeholdelse af varmepumper, varmepumper skal efterses og leak søges minimum en gang om året af en autoriseret køleteknikker.

ADVARSEL

Installere ikke af dig selv.

- Forkert installation kan medføre personskade som følge af brand, elektrisk stød, nedfaldende udstyr eller vandlækage. Anlægget bør installeres af den forhandler, du har købt det af, eller en autoriseret installatør.

Installere enheden på et sikkert sted, som kan bære vægten af enheden.

- Når installeret på et utrilstrækkeligt stærkt sted, kan en enhed som falder ned forårsage skader.

Anvend de specificerede elektriske ledninger for at forbinde indendørs og udendørsenheder ne sikket og fastgør ledninger ne sikkert til terminalbordets forbindelsessektion.

- Forkert forbindelse og fastgørelse kan forårsage brand.

Vær opmærksom på de vedlagte eller specificerede dele anvendes ved installationen.

- Anvendelse af defekte dele kan forårsage skader pga. brand, elektrisk chok, en enhed som falder ned mm.

Udfør installationen sikkert i henhold til installationsinstruktioner ne.

- Forkert installation kan forårsage skader pga ild, elektrisk chok, enheden falder ned eller en lækage af vand.

Udfør elektrisk arbejde i henhold til installationsmanualen og vær opmærksom på at anvende en godkendt kredsløb.

- Hvis kapaciteten på ledningen ikke er tilstrækkelig eller det elektriske arbejde ikke er fuldstændigt færdigt, kan det resultere i brand eller elektrisk chok.

Check at kølevæskegassen ikke lækker under installationen eller efter at installationen er færdig.

- Lækkende kølevæske er slemt for miljøet og kan forårsage global opvarmning.

Monter både den indvendige og udvendige enheds elektriske ledningers tilslutningspunktsdækplade efter montage af strømledningerne.

- Når de elektriske ledningers tilslutningspunktsdækplade ikke monteres korrekt igen, kan det forårsage brand eller elektrisk stød i forbindelse med vand, støv eller berøring.

ADVARSEL

• Dette udstyr skal jordes med en jordafbryder. Der er risiko for elektrisk stød, hvis jordingen ikke er korrekt. Brug ikke forlængerledning. Brug af forlængerledning kan forårsage elektrisk brand eller stød.
• Installation indendørs skal være forsynet med en fejlstrømsafbryder. Det kan forårsage brand eller elektrisk stød, hvis installationen ikke forsynes med en fejlstrømsafbryder.

Anbring kondensvandafløbet i overensstemmelse med installationsvejledningen.

- Hvis det er en defekt på dræn/rør kan vand lække fra enheden og husholdningsmaskiner kan blive våde og gå i stykker.

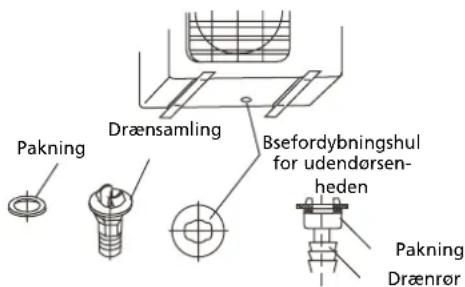

2. DELE LEVERET MED ENHEDEN

Nummer Navn på tilbehør Antal
1 Installatonsplade 1
2 Klips 8
3 Selvklæbende skrue 3.9x25 8
4 Fjernbetjening 1
5 Selvklæbende skrue 2.9x10 2
6 Fjernbetjeningsholder 1
7	Tilslutning af rørsamling	Væskeside ∅	6,35 (1/4")	Medfolger ikke
		Gasside ∅ 9,53 (3/8")
8 Pakning	1
9 Drænsamling				1

BEMÆRK!

Bortset fra de ovennævnte dele, skal de andre dele købes til installationen af køberen af udluftningsanlægget.

BEMÆRK

Illustrationen er kun for forklaring og indikering. Illustrationer kan være forskellige fra andre udluftere, som du har købt.

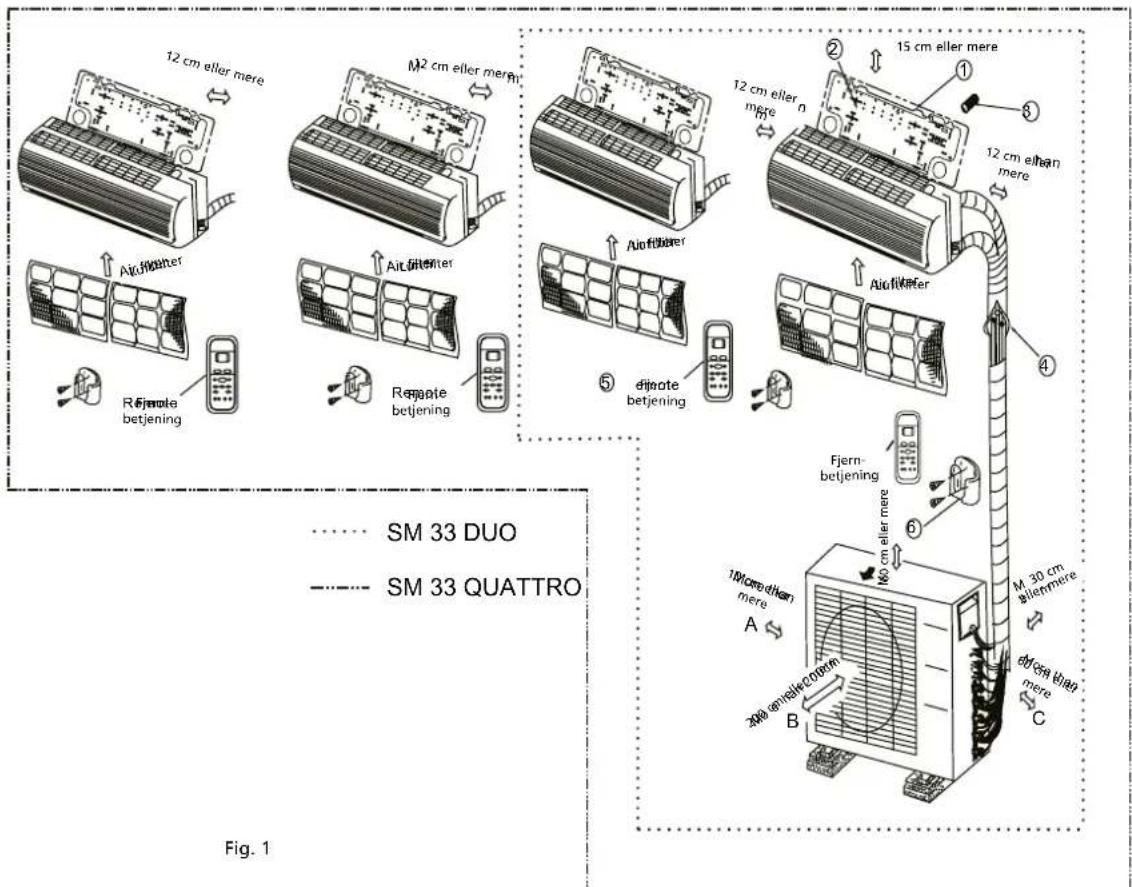

3. FORBEREDELSE INDEN INSTALLATION AF KLIMAANLÆGGET

a. Fastlæg stedet, hvor den indvendige (2x / 4x) og den udvendige enhed skal installeres. Se afsnit 4 og 5. Det er ikke nødvendigt at tilslutte alle indvendige enheder. Især SM 33 QUATTRO fungerer også perfekt, når 2 eller 3 indvendige enheder af de i alt 4 leverede indvendige enheder er installeret.
b. Monter den indvendige (2x / 4x) enheds montageplade. Se afsnit 6.1.
c. Bor et hul i muren for hver indvendige enhed, som rørene kan ledes ud gennem. Se afsnit 6.2
d. Hæng den indvendige enhed på de øverste kroge på montagepladen med krogene bag på enheden og sørg for at enheden er solidt fastgjort. Klik ikke de nederste kroge fast endnu.

BEMÄRK

Ved udgang af rørene bag på skal rørene ledes gennem det borede hul, samtidig med ophæng af den indvendige enhed.

e. Led rørene, strømledningen og kondensvandslangen gennem hullet i muren.

TIP

Rør, strømledning og kondensvandslange kan nemt anbringes ved at trække bunden af den indvendige enhed omkring 5 cm ud fra muren og fylde rummet med fyldmateriale midlertidig således, at enheden holdes ud fra muren. Se billedet 2.

f. Slut kølemiddelsrør, strømledninger og kondensvandslange til den indvendige enhed (2x / 4x). Se afsnit 7, 8, 9 og 10.

g. Anbring den udvendige enhed. Se afsnit 4.2.

DK

h. Forbind rørene og strømledningen til den udvendige enhed. Se afsnit 10.

BEMÄRK

Kølemiddelsrørene fra de indvendige enheder SM 3325 og SM 3331 kan tilsluttes til én af hanegrupperne i tilfældig rækkefølge. Klimaanlægget er programmeret således, at det detekterer hvilken indvendig enhed, der er tilsluttet til en bestemt hanegruppe.

Bemærk: Hvis kølemiddelsrørene fra en indvendig enhed er tilsluttet til hanegruppe C på den udvendige enhed, skal det elektriske strømkabel mellem den indvendige og udvendige enhed tilsluttes til klemkasse C på den udvendige enhed, angivet med L(C), N(C) og S(C). Bogstavet mellem parenteserne angiver, at det er klemkasse C.

Fig. 2

i. Slut strømkablet til den udvendige enhed. Se afsnit 9 og 10.

j. Vakuumer kølemiddelskredsløbet. Se afsnit 11.

k. Kontroller kølemiddelskredsløbet for lækage. Se afsnit 12.

I. Kontroller, at hele installationen er korrekt installeret.

m. Aktiver forsyningsspændingen og kontroller klimaanlægget. Se afsnit 14.

4. FASTLÆGGELSE AF STED FOR INDVENDIG OG UDVENDIG ENHED

4.1 Fastlæggelse af sted for indvendig enhed

• Udsæt ikke indendørsenheden for varme eller damp.
• Valg en plads, hvor der ikke er nogle forhindringer, hverken foran eller bagved enheden.
• Var opmarksom pa at kondensdranet skal kunne ga nedad i hele forlobet.
  • Installere ikke nar en dor.
• Var opmarksom, at der er minimum 12 cm frit rim til hojre og venstre for enheden (billede 3).
• Brug en ledningsdetektor til at finde ledninger og/eller elektriske kabler og derved undgå unødvendige skader på væggen.
• Toppen af indendørsenheden skal installeres på væggen i en højde af 2,3 meter eller mere fra gulvet (billede 3).
• Indendørsenheden skal installeres med minimum 15 cm luft til loftet (billede 3).
• Den indvendige enhed skal hænges i vatter.
• Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds monteringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.

BEMÆRK

Den maksimale rørlængde mellem indvendig og udvendig enhed er 20 meter. Den maksimale højdeforskel mellem indvendig og udvendig enhed er 8 meter.

Længden på kølemiddelsrøretøø kan bestemmes ved at måle længden på kølemiddelsrørsættet mellem hanerne på den udvendige enhed og tilslutningspunktet på den indvendige enhed.

Bemærk: For SM 33 DUO må den totale længde på kølemiddelsrøret for de to indvendige enheder maksimalt være 30 meter. For SM 33 QUATTRO må den totale længde på kølemiddelsrørene for de fire indvendige enheder maksimalt være 60 meter.

Under 2,3 m.
Fig. 3

4.2 Fastlæggelse af sted for udvendig enhed

- Installere udendørsenheden på en solid overflade for at forhindre stigende støjniveau og vibrationer.

BEMÆRK

Udendørsenheden producere lyde, når den er i brug, og dette kan støde sammen med lokale love. Det er brugerens ansvar at checke og være sikker på, at udstyret lever op til lokale regler.

• Bestem udluftningens retning, og sørg for at luften ikke blokeres.
• Tag udluftningsanlæggets vægt i betragtning
• Hvis en markise er bygget ud over udendørsenheden for at beskytte mod solen og regnen, vær da opmærksom på at varmeudstrålingen fra kondensatoren ikke er begrænset.
• Vær sikker på, at frirummet omkring bagenden af enheden og venstre side er mere end 30 cm. Forsiden af enheden skal have mere end 200 cm frirum og tilkoblingsiden (højre side) skal have mere end 60 cm frirum (billede 4).
• Den udvendige enhed skal hænges i vatter.

- Tag ved fastlæggelse af sted for indvendig/udvendig enhed hensyn til den udvendige enheds monteringssted. Den indvendige og udvendige enhed skal sammenkobles med rør og ledninger.

BEMÆRK

Den maksimale rørlængde mellem indvendig og udvendig enhed er 20 meter.

Den maksimale højdeforskel mellem indvendig og udvendig enhed er 8 meter.

Længden på kølemiddelsrøret kan bestemmes ved at måle længden på kølemiddelsrørsættet mellem hanerne på den udvendige enhed og tilslutningspunktet på den indvendige enhed.

Bemærk: For SM 33 DUO må den totale længde på kølemiddelsrøret for de to indvendige enheder maksimalt være 30 meter.

For SM 33 QUATTRO må den totale længde på kølemiddelsrørene for de fire indvendige enheder maksimalt være 60 meter.

• Sæt ikke dyr eller planter eller andre ting i nærheden af indsugningen og udluftningen.
• Placere altid udlufteren i et bent tukgængeligt område.
• Kontakt de lokale myndigheder vedr. montering og installation af udluftningsudstyret.
• I tilfælde af at installationsstedet er udsat for stærk vind, så som søluft, og vær da opmærksom på at viften er placeret rigtig ved at placere enheden på langs med væggen eller anvend støvskærme (billede 5).

Fig. 5

• Hvis udendørsenheden er installeret på en tagkontstruktion eller eksterne vægge, kan dette resultere i voldsom larm og vibrationer.
• Sørg for, at den udvendige enhed kan fastgøres til en stabil overflade.

BEMÆRK

Hvis der kræves yderligere installation skal installationsbeslaget stemme overens med de tekniske krav. Installationsvæggen skal være stærk nok ellers skal den forstærkes. Forbindelsen mellem beslag og væg, beslag og udlufteren skal være sikker, stabil og pålidelig. I tilfælde af tvivl eller usikkerhed forsøg da ikke at installere enheden, men får støtten og beregnet af en ingenior.

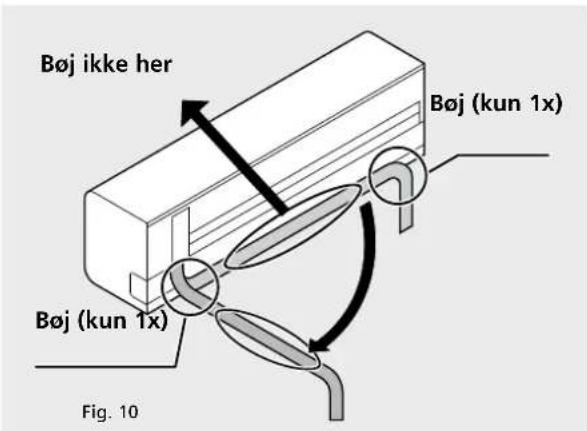

5. MULIGE INSTALLATIONSMÅDER FOR R∅R FRA INDVENDIG ENHED TIL UDVENDIG ENHED.

- Rørene kan tilsluttes til udløb på venstre eller højre side af den indvendige enhed. Fjern herfor den venstre eller højre sikkerhedsplade. Se billedet 6.

- Rørene kan tilsluttes til et udløb bag på enheden til venstre eller højre. Se billedet 6.

6. MONTAGE AF MONTAGEPLADE OG BORING AF HUL TIL R∅R

6.1 Montage af montageplade for den indvendige enhed

ADVARSEL

Brug en ledningssøger inden der bores i muren for at detektere strømledninger eller kabler i muren, således unødvendig skade på muren og farlige situationer undgås.

a. Anbring montagepladen ① horisontal på en tilstrækkelig solid mur og sørg for plads omkring montagepladen. (billede 7)
b. Hvis væggen er lavet af mursten, beton eller tilsvarende, bor da 8 stk 5mm huller i væggen. Placere klip- holderen ② for rigtig montering af skruerne ③.
c. Montere installationspladen ① på væggen med 8 type "A" skruer ③.

BEMÄRK

Monter installationspladen og bor huller i væggen i henhold til vægstrukturen og i henhold til monteringspunkterne på installationspladen. (Dimensioner er i "mm" med mindre andet er indikeret).

Fig. 7

6.2 Boring af hul til rør, kondensvandslange og strømledninger.

a. Bestem hullernes position i henhold til diagrammet i billede 8. Bor 1 hul (≥ 65 mm) som skåer let nedad udendørs og derved beskytter imod at vandet kommer ind (billede 9).
b. Anvend altid hulrør, när der arbejdes med metalbor, metalplade eller lignende.

Fig. 9

7. K∅LER∅RSFORBINDELSEN

BEMÆRK

Tilslutning af kølemiddelsrør til et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Tilslutning af kølerør skal udføres af en kvalificeret tekniker.

a. Forsyn enderne på rørene med såkaldte "flares" med drejeled eller lignende skrueforbindelse.
b. Indvendig enhed: Skru drejeledene fast med hånden på den indvendige enheds rør og spænd dem efterfølgende med en svensknøgle og en momentnøgle. Billede 11.
c. Udvendig enhed: Skru drejeledene fast med hånden på hanetilslutningerne på den udvendige enhed og spænd dem efterfølgende med en svensknøgle og en momentnøgle. Billede 11.

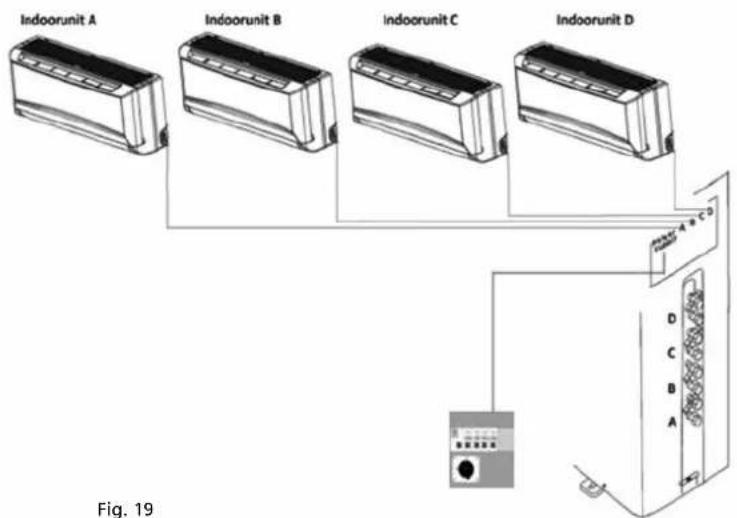

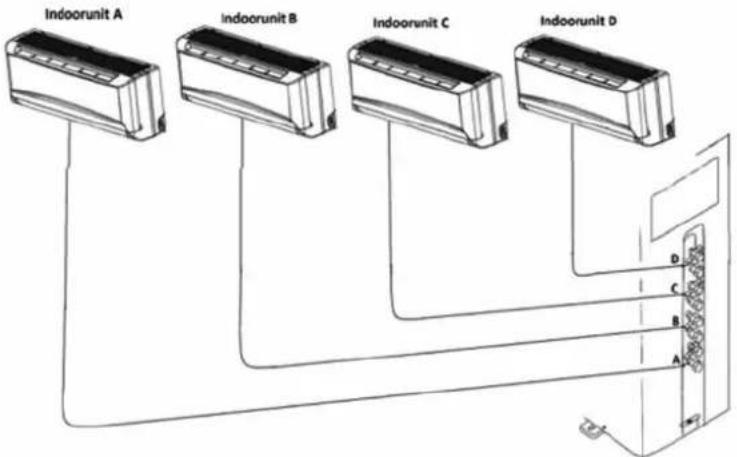

Der er anbragt to hanegrupper på den udvendige enhed for SM 33 DUO Der er anbragt fire grupper for SM 33 QUATTRO Bemærk bogstavet på gruppen, hvorpå rørene fra den indvendige enhed tilsluttes til den udvendige enhed indvendigt bag frontpanelet på den indvendige enhed. Det er især vigtigt ved tilslutning af elektriske strømkabler.

En hanegruppe består af to haner: en væskehane og en gashane. Se afb. 12.

BEMÆRK

Kølemiddelsrørene fra de indvendige enheder SM 3325 og SM 3331 kan tilsluttes til én af hanegrupperne i tilfældig rækkefølge. Klimaanlægget er programmeret således, at det detekterer hvilken indvendig enhed, der er tilsluttet til en bestemt hanegruppe.

Bemærk: Hvis kølemiddelsrørene fra en indvendig enhed er tilsluttet til hanegruppe C på den udvendige enhed, skal det elektriske strømkabel mellem den indvendige og udvendige enhed tilsluttes til klemkasse C på den udvendige enhed, angivet med L(C), N(C) og S(C). Bogstavet mellem parenteserne angiver, at det er klemkasse C.

d. Vælg det korrekte tilspændingsmoment (tabel 1) for at undgå, at rørene, samlestykkerne og møtrikkerne beskadiges.

Udvendig diameter	Tilspændings-moment (N.cm)	Ekstra tilspændingsmo-ment (N.cm)
∅ 6.35	1500(153kgf.cm)	1600(163kgf.cm)
∅ 9.53	2500(255kgf.cm)	2600(265kgf.cm)
∅ 12.7	3500(357kgf.cm).	3600(367kgf.cm)
∅ 16.0	4500(459kgf.cm).	4700(479kgf.cm)

e. Isoler tilslutningspunkterne på den indvendige enhed med isoleringsmateriale for at undgå kondensvand.

f. Omvikl rør, afløbsslange og tilslutningskabel, som findes bag den indvendige enhed, med tape til et solidt bundt. Det letter monteringen af den indvendige enhed til monteringspladen.

Fig. 13

BEMÆRK

Kobberledninger skal isoleres uafhængigt af hinanden.

BEMÆRK

Udvis altid største forsigtighed, når rørene bøjes. Sørg for, at rørene altid bøjes og ikke bules. I tilfælde af bulede rør: udskift hele røret eller den knækkede del, idet lækage af kølemiddel ellers kan opstår, som kan skade klimaanlægget.

8. TILSLUTNING AF KONDENSVANDAFL∅B

8.1 Tilslutning af den indvendige enheds kondensvandafløb

Tilslut den medleverede kondensvandslange til tilslutningen på den indvendige enhed ved at skubbe kondensvandslangen på dysen på slangen på den indvendige enhed. Sørg for, at kondensvandslangen altid har et tilstrækkeligt fald og at slangens enden ikke hænger ned i vandet. Se billede 14.

Led altid kondensvandslangen under kølemiddelsrørene. Det forhindrer, at kondensopsamlingsbeholderen løber over.

ADVARSEL

• Vær sikker på, at drænslangen er placeret på den nederste side. Placering på den øverste side kan forårsage at drænet flyder over ind i enheden.
• Lad drænslangen glide nedad, så kondensvandet nemt løber ud.

Blokere ikke vandet med en stigning.

Placere ikke enden af drænslangen i vand.
Fig. 14

8.2 Tilslutning af den udvendige enheds kondensvandafløb

Monter pakningsskiven på afløbsrøret, og indsæt da drænsamlingen i det nederste hul på udendørsenheden, rotere 90 grader for at samle dem ordentligt. Forbind drænsamlingen med en forlængerdrænslange (ikke inkluderet). På denne måde kan kondensvand, som skabes under opvarmningen af ventilatoren, blive drænet væk (billede 15).

Fig. 15

• Tilslut klimaanlægget til en separat gruppe. Sørg for, at denne gruppe er sikret med korrekt sikring. Se nedenstående tabel.
• Leveret forsyningsspænding skal være inden for et interval på 95% \~ 105% af nominel spænding, hvilket er angivet på mærkepladen.
• En beskyttelse mod insekter og en hovedkontakt skal installeres i strømkredsen.
• Sikre at udlufteren står godt fast.
• Forbind ledningerne i henhold til det vedlagte el-diagram. Se afsnit 10.
• Alle ledninger skal leve op til de nationale el-standarder og må kun installeres af elektrikere.

Model El-spænding		Input nuværende (Kontakt/Sikring)	Strømkabelstørrelse
SM 33 DUO	230V~50Hz 16A (slow) 2,5 mm		2
SM 33 QUATTRO	230V~50Hz 25 (slow) 2,5 mm		2

BEMÆRK!

El-spændingen skal være konstant i henhold til spændingen på udlufteren.

10. TILSLUTNING AF STR∅MLEDNINGER

a. Tilslut først den indvendige enheds ledning.
b. Forsyningskablet skal være af typen VMvK og egnet til udendørsbrug. Forsyningskablet til forbindelse mellem den indvendige enhed og den udvendige enhed skal være af typen H07RN-F eller VMvK og ligeledes være egnet til udendørsbrug. Se nedenstående tabel for strømlederdiameter.

	Forsyningskabel	Forbindeleseskabel mellem indvendig og udven-dig enhed
Strømlederdiameter 2,5	mm2 1,5	mm2

c. For at kunne montere ledningen til den indvendige enheds klemrække: Fjern frontpanelet og dækpladen fra klemkassen, som er anbragt til højre på den indvendige enhed. Billede 16.

Fig. 16

d. Ledningen kan ledes til klemkassen via bagsiden af den indvendige enhed på samme måde som den allerede monterede strømledning.
e. Fastgør ledningerne til klemkassen på det korrekte sted se billedet 17 og billedet 18.

f. Tilslut efterfølgende den udvendige enheds ledning.Fjern dækpladen fra den udvendige enheds klemkasse.

VIGTIGT

Slut forbindelseskablet til klemkassen som stemmer overens med hanegruppen, som kølemiddelsrørene er tilsluttet.

F.eks.: når kølemiddelsrørene for den indvendige enhed er tilsluttet til hanegruppe B, skal forbindelseskablet mellem den udvendige og indvendige enhed tilsluttes klemkasse B. På hanegrupperne på den udvendige enhed er bogstaverne A og B angivet for SM 33 DUO og A, B, C og D for SM 33 QUATTRO. Det angives med bogstaverne L(B), N(B) og S(B) på den udvendige enheds klemkasse, hvor ledningerne skal tilsluttes. Bogstavet mellem parenteserne (B) angiver, at det er klemkasse B. Se også afb. 19, 20 og 21 for en skematisk oversigt.

g. Slut forbindelseskablet til den korrekte klemkasse (se bemærkningen under punkt f. Tilslut ledningerne således, at positionen på ledningerne stemmer overens med tilslutningen af ledninger til den indvendige enhed (bogstaverne L, N, S og jordledning).
h. Jordledningen skal fastgøres direkte til metalpladen, som klemkassen er monteret på. Stedet er angivet med et symbol ♠.
i. Tilslut først strømledningen, når hele klimaanlæginstallationen er fuldført. Forsyningskablet skal tilsluttes til den udvendige enhed. Den indvendige enhed forsynes via den udvendige enhed.

Skematisk oversigt over elektriske kabler

Skematisk oversigt over kølemiddelsrør

Fig. 20

Skematisk oversigt over hvordan de elektriske forbindelseskabler og kølemiddelsrørene tilsluttes.

Fig. 21

11. VAKUUMERING AF K∅LESYSTEMET

Luft og fugt, der forbliver i kølesystemet eksempelvis efter installationen, kan forårsage uønskede virkninger eller skader som angivet nedenfor:

• Trykket i systemet stiger.
- Driftsstrømmen stiger.
- Køle- eller varmeeffektiviteten falder.
- Fugt i kølekredsløbet kan fryse til og blokere kapillarrørene.
• Vand kan medføre korrosion af delene i kølesystemet.
- Kompressoren kan beskadiges.

Derfor skal den indvendige enhed og rørsystemet mellem den ind- og udvendige enhed altid være under vakuum for at holde fugt og luft ude af systemet.

BEMÆRK!

Vakuumering af kølemiddelsrør og den indvendige enhed af et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Vakuumering af kølemiddelsrør og den indvendige enhed skal udføres af en kvalificeret klimaanlægstekniker.

12. KONTROL AF K∅LEMIDDELSYSTEMETS LÆKAGETÆTHED

BEMÆRK!

Lækagetæthedskontrol af kølemiddelsrør og den indvendige enhed af et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Lækagetæthedskontrollen af kølerør og den indvendige del skal udføres af en kvalificeret tekniker.

Sådan kontrolleres et klimaanlæg for lækagetæthed

• Sæbevandsmetoden: Påfør sæbevand eller et væskeneutralt rengøringsmiddel på indendørsenhedens tilslutningsted eller udendørsenhedens tilslutningssteder med en blød børste for at tjekke for lækager ved rørenes sam- menkoblingspunkter. Hvis der kommer bobler ud, er rørene utætte.
• Formålskonstrueret lækagedetektor: Brug lækagedetektoren til at tjekke for lækager.

13. GENFYLDNING AF K∅LEMIDDEL VED R∅RLÆNGDE FRA 5 METER

BEMÆRK!

Genfyldning af kølemiddel til et klimaanlæg skal udføres i henhold til de gældende lovbestemmelser på landsplan. Genfyldning af kølemiddel skal udføres af en kvalificeret tekniker.

Klimaanlægget er fra fabrikken forsynet med kølemiddel, som er egnet til alle indvendige enheders totale rørlængde:

• SM 33 DUO: 10 meter
• SM 33 QUATTRO: 20 meter

Hvis den totale længde på kølemiddelsrørene mellem den indvendige enhed og den udvendige enhed overstiger længden, som er angivet ovenfor, skal klimaanlægget forsynes med ekstra kølemiddel.

Se tabel 2 for en oversigt over mængden af ekstra kølemiddel.

Længden på kølemiddelsrøret kan bestemmes ved at måle længden på kølemiddelsrørsættet mellem hanerne på den udvendige enhed og tilslutningspunktet på den indvendige enhed.

Model	Ekstra kølemiddel per meter i gram når den totale rørlængde for de 2 indvendige enheder er mere end 10 meter.	Ekstra kølemiddel per meter i gram når den totale rørlængde for de 4 indvendige enheder er mere end 20 meter.
SM 33 DUO 20
SM 33 QUATTRO		20

Tabel 2

Brug kun kølemiddel af samme type som angivet på typepladen.

14. PR∅VEDRIFT EFTER INSTALLATION

BEMÆRK!

Kontroller inden prøvekørsel, at hele installationen er korrekt installeret og sikker tilsluttet.

Aktiver den indvendige enhed og kontroller, at alle funktioner fungerer korrekt. Test også den indvendige enhed separat for korrekt funktion. Kontroller særligt om den indvendige enheds kondensvandafløb fungerer korrekt.

NOTICE IMPORTANTE:

- Hvis enheten installeres på et sted som ikke er sterk nok, kan enheten falle ned og forårsake skader.

k. Kontroller at det ikke er lekkasje i kjølemiddelkretsene. Se kapittel 12.

I. Kontroller at hele anlegget er korrekt installert.

- Innendørsenheten må ikke utsettes for varme eller damp.

	Matekabel	Forbindelseskabel inne- utedel
Diameter kjerne	2,5 mm2	1,5 mm2

Forbindelseskabelens kopling til rekkeklemmen må stemme overens med krangruppen som kjølemiddelledningene er koplet til.
