AHM 30 - Plæneklipper BOSCH - Gratis brugsanvisning og manual

Produkttype	Manuel cylinderplæneklipper
Mærke	Bosch
Model	AHM 30
Reference	0 600 886 001
Skærebredde	30 cm
Antal knive	4
Skærehøjde	12 - 40 mm (justerbar i 3 positioner + løbende justering)
Vægt	5,6 kg
Strømforsyning	Manuel (skub)
Anvendelse	Private græsplæner
Montering	Styr i to dele, fastgørelse med skruer og møtrikker
Højdejustering	3 positioner (høj, middel, lav) + præcis justering
Justering af knive	Justering af cylinder mod bundkniv (som en saks)
Valgfrit tilbehør	Opsamlingskurv (ref. 0 600 886 060 / 0 600 886 160)
Vedligeholdelse	Rengøring med blød børste eller klud, uden vand eller opløsningsmidler
Sikkerhed	Læs vejledningen, undgå tilstedeværelse af personer/dyr, brug ikke barfodet
Reparerbarhed	Reservedele via Bosch kundeservice, kræver referencenummer
Garanti	I overensstemmelse med lovmæssige/nationale bestemmelser, mod købsbevis
Eftersalgsservice	Frankrig: 0 800 05 50 51, Belgien: 0 800 55 11 55
Miljøbeskyttelse	Genbrug af materialer, genbrugspapir, plastmarkning
Brugsanvisning tilgængelig på	Fransk, Tysk, Engelsk, Italiensk, Nederlandsk, osv.

Ofte stillede spørgsmål - AHM 30 BOSCH

Hvordan samles styret på plæneklipperen AHM 30?

Fastgør først den nedre del af styret på plæneklipperen, monter derefter den øvre del på mellemstykkerne og skru det hele fast. Brug de medfølgende skruer og møtrikker.

Hvordan justeres skærehøjden?

Brug den grove indstilling ved at fastgøre føringerne i en af de tre positioner (I, II, III). For præcis justering løsnes vingemøtrikkerne på begge sider, og føringerne flyttes jævnt.

Hvordan justeres knivene, hvis græsset ikke klippes rent?

Drej de to justeringsknapper i små trin med uret, indtil skærecylinderen næsten rører bundkniven. Knivene fungerer som en saks.

Hvilken vedligeholdelse er nødvendig efter klipning?

Rengør plæneklipperen med en blød børste eller en klud. Brug ikke vand eller opløsningsmidler. Fjern fastklemt græs med et stykke træ eller plastik. Opbevar den på et tørt sted.

Kan jeg bruge plæneklipperen på skråninger?

Ja, men vær forsigtig. Hold en stabil stilling, og brug ikke plæneklipperen på meget stejle skråninger. Gå normalt, løb aldrig.

Hvor kan jeg finde reservedele til AHM 30?

Kontakt en autoriseret Bosch kundeservice. Ved bestilling angiv 10-cifret referencenummer (0 600 886 001 for AHM 30).

Hvad gør jeg, hvis der mangler en del i emballagen?

Kontroller, at alle dele er til stede: plæneklipper, nedre og øvre styr, mellemstykker, skruer og møtrikker. Hvis noget mangler eller er beskadiget, kontakt din forhandler.

Dækker garantien normalt slid?

Nej, garantien dækker ikke skader som følge af forkert brug, mangelfuld vedligeholdelse eller normalt slid. Den dækker fabrikationsfejl i overensstemmelse med lovmæssige bestemmelser.

Hvordan vedligeholder jeg plæneklipperen for lang levetid?

Kontroller jævnligt knivenes, møtrikkernes og skruernes tilstand. Rengør efter hver brug. Udskift slidte eller beskadigede dele. Få kun repareret af en autoriseret Bosch kundeservice.

Kan jeg bruge en opsamlingskurv med AHM 30?

Ja, en opsamlingskurv fås som tilbehør (ref. 0 600 886 060 eller 0 600 886 160). Den fastgøres bag på plæneklipperen.

BRUGSANVISNING AHM 30 BOSCH

Betjeningsvejledning

Bruksanvisning

Brukerveiledningen

Käyttöohje

Οδηγία χειρισμού

Kullanım kılavuzu

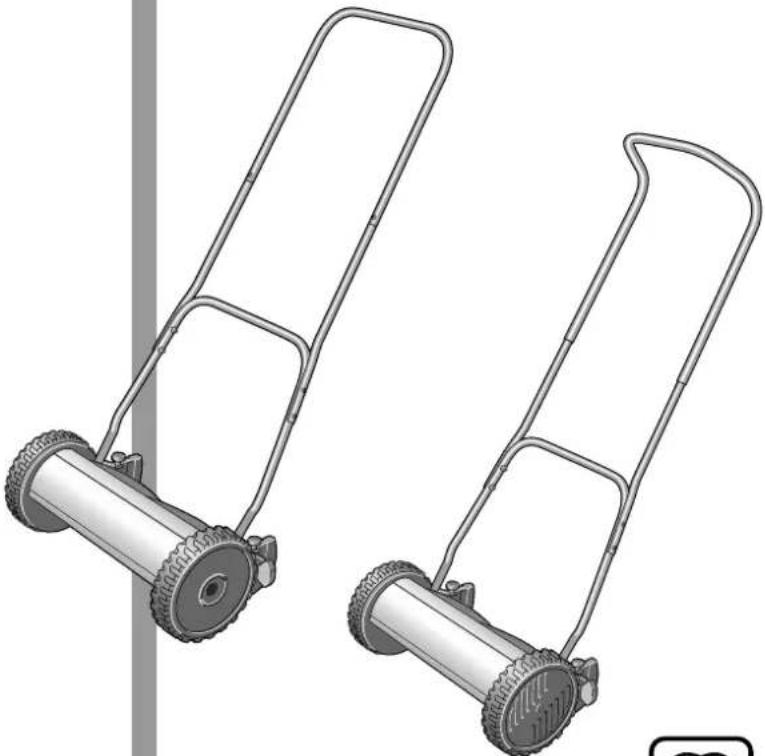

BOSCH

AHM 30

AHM 38

AHM 30C

AHM 38C

Deutsch

English

Français

Español

Portugisisk

Italiensk

Hollandsk

Dansk

Svensk

Norsk

Finsk

Græsk

Tyrkisk

Sikkerhedsforskrifter

Gennemlæs denne vejledning grundigt.

Slå aldrig græs, mens der er nogen, især børn eller kæledyr, i nærheden. Gå altid - løb aldrig.

Betjen ikke plæneklipperen med bare fødder eller åbne sandaler.

Undersøg det område, hvor plæneklipperen skal anvendes, grundigt og fjern alle fremmedlegemer, der kan slynges væk af maskinen.

Man skal passe på ikke at miste fodfæstet på skråninger. Slå aldrig græs på alt for stejle skråninger.

Hold alle møtrikker, bolte og skruer stramme for at sikre, at plæneklipperen er i sikker arbejdsstand.

Udskift slidte eller beskadigede dele for en sikkerheds skyld.

Udvis forsigtighed ved justering af plæneklipperen for at undgå at få fødderne eller hænderne i klemme mellem bevægelige knive og faste dele af maskinen.

Tekniske data

Lydsvag plæneklipper AHM 30 AHM 38 AHM 30C AHM 38C

Bestillingsnummer 0 600 886 001 0 600 886 101 0 600 886 002 0 600 886 102

Knivbredde 30 cm 38 cm 30 cm 38 cm

Antal knive 4 4 5 5

Slåhøjde

12-40 mm

12-40 mm

15–43 mm

15-43 mm

Vægt

Dette produkt er beregnet til privat plæneklipning.

Introduktion

Denne vejledning giver instruktioner om den korrekte samling og sikre anvendelse af plæneklipperen. Det er vigtigt at gennemlæse disse instruktioner omhyggeligt.

Når maskinen er helt samlet, vejer den ca. 5,6 kg - 7,5 kg. Få om nødvendigt hjælp med at fjerne den fra emballagen.

Vær forsigtig, når plæneklipperen bæres hen til plænen, da knivene er meget skarpe.

Maskinens dele

Maskinen fjernes forsigtigt fra emballagen. Kontrollér herefter at der ikke mangler noget:

- Plæneklipper

- Nederste del af grebet

- Øverste del af grebet

- 2 Midterstykker

- 6 Møtrikker

- 6 Skruer

- Betjeningsvejledning

Hvis nogle dele mangler eller er beskadigede, bedes du kontakte den forhandler, hvor du har købt maskinen.

Samling

A Fastgør den nederste del af grebet 1 i plæneklipperen.

B Fastgør midterstykkerne 3 til den øverste del af grebet 2 og herefter dette til den nederste del af grebet.

C Indstilling af slåhøjde

D Grovindstilling:

Fastgør boringerne 4 i en af de tre positioner: I stor højde til ujævn græsplæne, II gennemsnitlig højde til normal græsplæne og III lav højde til lige græsplæne. Man behøver blot at indstille positionerne en gang. Finindstillingen kan benyttes til både langt og kort græs.

Højden ændres på følgende måde:

1. Fjern møtrikkerne 5 og skruerne.
2. Stil skruerne i den ønskede højde, så de passer til slåhøjden.
3. Fastgør møtrikkerne 5 igen.

D Finindstilling (X):

Løsne møtrikken 5 på begge sider af plæneklipperen. Forskyd de to boringer 4 ensartet, indtil de befinder sig i den ønskede slåhøjde.

E Græsslåning

De bedste slåresultater opnås ved at starte helt ude ved plænens kant og bevæge plæneklipperen. Græsslåningen afsluttes ved at vende for enden af banen og køre let tilbage hen over den tidligere bane.

Vedligeholdelse

Bemærk: For at sikre lang og pålidelig drift skal følgende vedligeholdelse udføres jævnligt.

Kontrollér jævnligt for tydelige defekter som f.eks. løse eller beskadigede knive, løse forbindelser og slidte eller beskadigede dele.

Kontrollér, at dæksler og skærme ikke er beskadigede, og at de er monteret rigtigt. Udfør eventuel fornøden vedligeholdelse eller reparationer før brug.

Skulle græsslåmaskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for Bosch-elektroværktøj.

Det 10-cifrede bestillingsnummer for maskinen skal altid angives ved forespørgsler og bestilling af reservedele.

Indstilling af knive

Hvis græsset ikke slås rent og jævnt, skal klippecylinderen justeres.

Drej de to indstillingsknapper 7 mod højre i små skridt, indtil spindelknivene 6 stryger let hen over den nederste kniv 8.

Bemærk: Knivene fungerer som en saks.

Tilbehør

Græsboks AHM 30/38C ....0 600 886 060

Græsboks AHM 30/38C 0 600 886 160

Efter græsslåning/Opbevaring

Rengør maskinen grundigt udvendigt med en blød børste og klud. Brug ikke vand, opløsningsmidler eller polermidler. Fjern alt græs og affald.

Vend maskinen om på siden og rengør knivområdet. Hvis der er sammenpresset, afklippet græs i knivområdet, skal det fjernes med et træ- eller plastikredskab.

Opbevar maskinen på et tørt sted. Anbring ikke andre genstande oven på maskinen.

Vi yder garanti på Bosch-maskiner i henhold til de lovbestemmelser, som gælder i det enkelte land (købsbevis skal fremlægges/medsendes).

Service og reparation uden beregning ydes inden for garantiperioden i henhold til dansk købelov under følgende forudsætninger:

• at den opståede defekt kan tilbageføres til konstruktions- eller materialefejl (normal slitage og misbrug kan ikke henføres herunder)
• at reparation ikke har været forsøgt udført af andre end Bosch-organisationens servicepersonale
• at der ikke har været anvendt uoriginale forsats- eller indsatsværktøjer.

Serviceydelser uden beregning omfatter udskiftning af defekte dele samt arbejdsløn.

Værktøjet indleveres via Deres værktøjsforhandler eller indsendes for afsenders regning til Bosch serviceværkstedet. Betalbare reparationer udføres efter standardtider, som muliggør fast pris opgivet på forhånd.

Maskinen er blevet samlet på en miljøansvarlig måde.

Genbrug af råstoffer i stedet for bortskaffelse af affald

Maskinen, tilbehøret og emballagen skal sorteres for miljøvenlig genbrug.

Denne vejledning er skrevet på klorfrit genbrugspapir.

Kunststofdele er markeret for at garantere en rensorteret recycling.

Bosch Service Center for el-værktøj

Telegrafvej 3

DK-2750 Ballerup

© Service: [phone]

Fax [phone]

© Teknisk vejledning: [phone]

Den direkte line: [phone]

Ret til ændringer forbeholdes

Sikkerhedsanvisninger

Af sikkerhedsmæssige årsager skal slidte eller beskadigede dele udskiftes.

Hvis dele mangler eller er beskadiget, skal du kontakte din forhandler.

Montering

A Fastgør den nederste del af håndtaget 1 på plæneklipperen.

Kontrollér plæneklipperen regelmæssigt for tydelige fejl, f.eks. løse eller beskadigede knive, løse forbindelser og slidte eller beskadigede dele.
