Mærke	DE DIETRICH
Model	DHD555WE1
Produkttype	Emhætte
Installation	Vægmonteret
Strømforsyning	220-240 V enfaset, 10/16 A
Antal hastigheder	4
Belysning	Halogen G4 20W 12V
Forsinket stop	Ja, 10 minutter
Automatisk stop ventilator	Ja, efter 9 timer
Automatisk stop belysning	Ja, efter 9 timer
Kassettefilter i metal	Vaskbar (opvaskemaskine)
Aktivt kulfilter	Årlig udskiftning
Minimum sikkerhedsafstand	70 cm over kogepladen
Udsugningstilstand	Mulig med rør Ø125 mm (eller 150 mm anbefales)
Recirkuleringstilstand	Mulig med kulfilter
Strømkabel	H05 VVF 3x0,75 mm²
Sikring	10 eller 16 A
Lampe type	Halogen G4 20W 12V (udskiftelig)
Reservedele	Kulfiltre, halogenpærer
Vedligeholdelse	Rengøring af metalfilter hver måned
Sikkerhed	Flambering forbudt, overvåg friture
Reparationer	Kun af autoriseret specialist
Forbrugerservice	0892 02 88 04 (0,34€/min)

Ofte stillede spørgsmål - DHD555WE1 DE DIETRICH

Hvordan rengør man kassettefiltrene?

Fjern metalfiltrene og rengør dem med en husholdningsrens, skyl derefter grundigt og tør. Du kan også sætte dem i opvaskemaskinen i lodret position, uden kontakt med snavset service eller sølvtøj.

Hvordan skifter man pæren?

Før ethvert indgreb, sluk for emhætten strømmen. Fjern glasset (fig. 11), og skift halogenpæren G4-20W-12V. Sæt glasset på igen ved at udføre operationerne i omvendt rækkefølge.

Hvad er minimumsafstanden mellem emhætten og kogepladen?

Minimumsafstanden mellem kogepladen og den nederste del af emhætten skal være 70 cm. Hvis kogepladens instruktioner angiver en større afstand, skal denne tages i betragtning.

Hvordan indstiller man emhætten til recirkuleringstilstand?

Tryk samtidigt på knap 1 og 4 i 3 sekunder, indtil de lyser. Tryk derefter på knap 1, indtil indikatoren ⑦ er tændt (ikke blinkende). Bekræft ved at trykke på knap 4. Indikatorerne slukker.

Hvordan indstiller man emhætten til udsugningstilstand?

Tryk samtidigt på knap 1 og 4 i 3 sekunder, indtil de lyser. Tryk på knap 1, indtil indikatoren ⑦ blinker. Bekræft ved at trykke på knap 4. Indikatorerne slukker.

Hvad betyder den blinkende indikator?

Den blinkende indikator angiver, at metalkassetterne skal rengøres. Efter rengøring trykkes samtidigt på knap 1 og 2 i 2 sekunder for at slukke indikatoren.

Hvad betyder den fast tændte indikator i recirkuleringstilstand?

I recirkuleringstilstand angiver en fast tændt indikator, at kulfilteret skal udskiftes. Vi anbefaler at udskifte det hver 6. måned. For at slukke indikatoren skal du trykke længe på knap 3 og 4 samtidigt.

Hvordan slukker man indikatoren for mætning af kassetter?

Tryk samtidigt på knap 1 og 2 i to sekunder. Indikatoren slukker.

Hvordan slukker man indikatoren for mætning af kulfilter?

Udfør et langt tryk på knap 3 og 4 samtidigt. Indikatoren slukker.

Hvordan stopper man emhætten med det samme?

Tryk to gange på lysknappen svarende til den aktive hastighed. Emhætten stopper, og knappen slukker.

BRUGSANVISNING DHD555WE1 DE DIETRICH

Tak fordi De har valgt en emhætte fra DE DIETRICH. Vores udviklingsafdeling har udarbejdet en ny generation af apparater, s'madlavning bliver en daglig glæde.

Designet af den nye emhætte fra DE DIETRICH er moderne med rene linjer, SSE emhætten bliver en harmonisk del af Deres kolkken. Emhætten er effektiv og let at betjene.

Brandt tilbyder desuden et stort udvalg af kogeplader, ovne, opvaskemaskiner og koleskabe i indbygningsmodeller, som passer til Deres nye emhætte fra DE DIETRICH.

I sin egenskab af specialist inden for alt, hvad der har med madlavning at gore, bidrager DE DIETRICH til dine kulinariske succeser, dine gode, delte glæder og dine hyggelige stunder ved at levere stadigmere højtydende, brugervenlige, miljøvenlige, smukke og pålideligeprodukter.

Mærket De Dietrich

Sikkerhedsforholdsregler

• Det er forbidt at flambere retter eller at taende for gaskogeplader uden foregående tildækning af blussene med en pande eller gryde under emhætten (de opsugede flammer ville kinne beskadige apparatet).

• Stegning under apparatuset bør overvåges uafbrudt.

• Reparationer bør udelukkende foretages af en godkendt specialist.
• Rengør filterkassen regelmæssigt.
• Igangsaetning over en brændselsdreven kogeplade (træ, kul osv.) er/DDke tilladt.

Emhætterne er skabt til brug for privatpersoner på deres bopael.

Da vi lægger vægt på konstant at forbredre voresprodukter, forbeholder vi os retten til i tak't med den tekniske udvikling at foretage alle nødvendige ændringer på disses tekniske, Funktionelle og æstetiske egenskaber.

Emhætterne skal udelukkende bruges ved kogning/stegning af drikke og fødevarer. Produktterne indeholder ingen aspetholdige dele.

I betjeningsvejledningen angiver,

sikkerhedsanvisninger, gode råd og vegledning

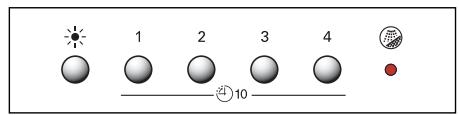

Hvordan ser Deres emhætte ud?

Elektronisk version med 4 hastigheder

Fig.1

Lys

Rengoringaffilter

_10 Forskudt stop (10 min.)

1 Hastighed 1
2 Hastighed 2
3 Hastighed 3
4 Hastighed 4

Hvis kokkenet opvarmes ved hjaelp af et skorstenstilkoblet apparat (f.eks. en brændeovn), skal emhætten indstilles på recirculationsversionen. Anvend ikke emhætten.uden metalfiltrene.

Der skal pâregnes en tilstrækkelig ventilation af lokalet, narr en køkkenemhætte anwendes samtidig med apparater, der bruger gas eller andre brandselstyper.

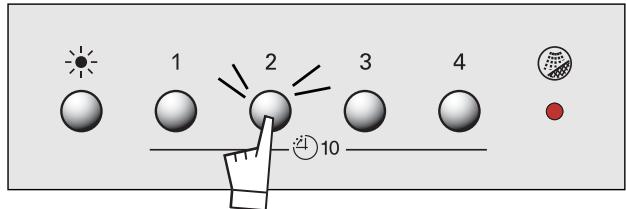

Igangsætning

Tryk på den knap, der svarer til den ønskede hastighed (fra 1 til 4).

Eksempel: hastighed 2

Knap nr. 2 taendes.

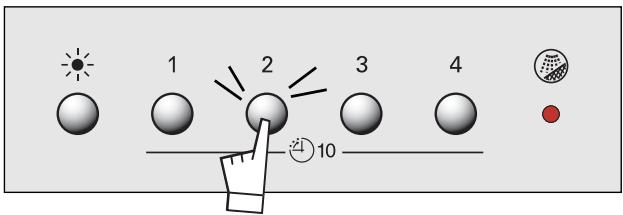

Forskudt stop

Tryk pà den lysende knap.

Emhaeten standser automatisk after 10 minutters drift.

Knappen blinker, indtil emhaeten standser.

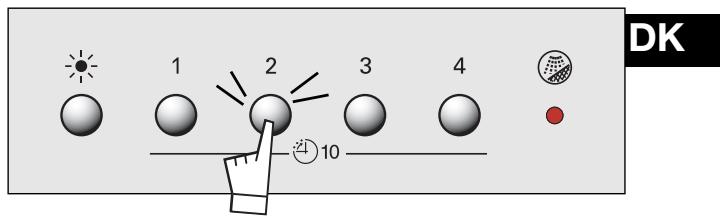

Øjeblikeligt stop

Tryk to gange pa den lysende knap.

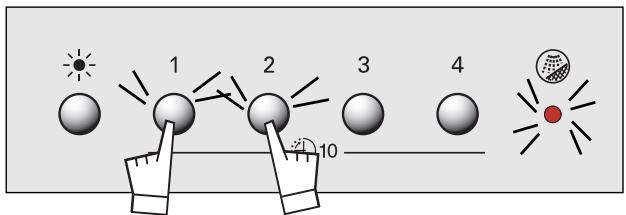

Maetning af filterkassette

Når lampen blinker, betyder det, at filterkassetterne bør gores rene (dette kan gores i en opvaskemaskine). Tryk samtidig på knapperne 1 og 2 i to sekunder.

Lampen slukkes.

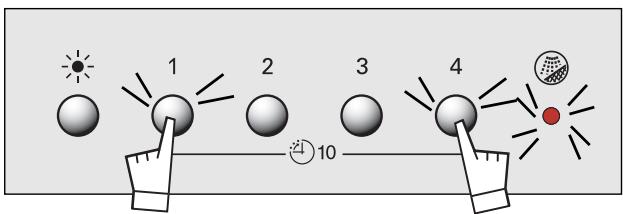

Recirculation

Hvis emhaeten er forsynet med aftræk til det fri, kan den konfigurereres til aftræk.

Tryk i 3 sekunder på knapperne 1 og 4 samtidig. Knapperne tændes.

Lampen lyser ellr blinker.

For at konfigurere til aftræk trykkkes på knappen 1, indtil lampen © blinker.

Hvis emhaeten er forsynet med aftræk til det fri, kan den konfigureres til aftræk.

Tryk i 3 sekunder på knapperne 1 og 4 samtidig. Knapperne tændes.

Lampen elyser aller blinker.

For at konfigurere til aftræk trykkes på knappen 1, indtil lampen @ blinker.

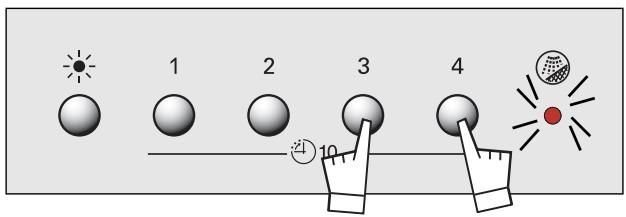

Mætning af kulfilter

När emhaeten fungerer med recirkulation, og lampen tændes, betyder det, at kulfilteret bør udskiftes. (Vi anbefaler at udskifte filtrene hvr 6. mæned).

For at slukke lampen trykkes i lang tid på knapperne 3 og 4 samtidig.

Lampen , slukkes.

Autostop ventilator

Hvis du glemmer at slukke for emhaeten, standser DK den af sig selv after 9 timers drift.

Autostop belysning

Hvis du glemmer at slukke lyset, slukkes det af sig selv after 9 timers drift.

Hvordan installeres Deres emhætte?

De rader over en abning udadti: fig. 4

Deres emhætte kan tilkobles dette Åbning via en ventilationsslange (minimum Ø 125 mm, emaljeret, i bojeligt aluminium aller andet brandsikkert materiale). Hvis Deres slanges diameter er på under 125 mm, er anvendelsen af recirkulationsindstillingen obligatorisk.

De rader违法犯罪.

Alle vores apparater kan virke i recirkulationsversionen.

I dette tilfaelde tilfojes et aktivt kulfilter, der tilbageholder lugtene.

Montering af Deres emhætte

Monteringen skal foretages i overensstemmelse med de gaeldende regler for rumudluftning. I Frankrig opstilles disse regler i det tekniske harmoniseringsdokument "DTU 61.1" fra det videnskabstekniske center for byggeindustrien "CSTB". Særligt må den udpumpede luft ikke sendes ud i en slange, der bruges til at bortlede røg fra apparater, der drives af gas eller andet brandstof. Nedlagte slanger kan kun bruges after en fagkyndig specialists godkendelse.

Minimumsafstanden mellem kogesektionen og emhaettens underkant skal vare pa 70 cm. Hvis der opgives en større afstand end 70~cm i anvisingen til den kogesektion, der forefindes under emhaeten, skal en sadan overholds.

• Traek en vandret streg mindset 70~cm over kogepladen.
• Træk en lodret streg på muren fra loftet og ned til emhaettens nedre kant.
• Anbring montagetegningen på muren (fig. 2).
• Bor de 6 huller. Indsæt de 6 rawplugs.
• Skru emhaettens to overste skruer i, til de stikker 5 mm ud.
• Afmonter de metalliske filtre.
• Haeng emhaeten op pà de to skruer (fig. 3).
• Skru de to nederste skruer i.

Kontroller, at emhaften er i vater, inden de 4 skruer strammes helt.

Tilslutning af Deres emhætte

Apparatet leveres med fodeledningen H 05 VVF med tre 0,75mm^2 ledere (nulleder, fase og jordleder). Den tilsluttes et enfaset 220-240 V net ved hjaelp af en standardiseret CEI 60083 stikdase, der skal forblve tilgangelig after opsætningen, eller ved hjaelp af en flerpolet afbrydelsesanordning.

Vi kan ikke gøres ansvarlige for ulykker som fjle af en manglende eller ukorrekt jordforbindelse. Deres installations sikring skal��e på 10 eller 16 A. Hvis fodeledningen beskadiges, skal serviceafdelingen tilkaldes for at undgå en farlig situation.

Montering af aftraksrør

Drift med udendørs udblaesning: fig. 4 og 8

• Fastgør beslaget til metaalaftræksrøret på væggen med stotte mod loftsfladen (fig. 6).
• Montér kontraventilen på motor afgangen (fig. A). Kontraventilen lukker for lufttilforsel udefra.
• Hvis der anwendes en Ø 125 mm slange, skal den vedlagte adapter anwendes (fig. 8/B).

Skulle den ydre slange vare pa under 125 mm, er det obligatorisk at slæ emhætten over pa recirkulationsindstillingen.

• Forbered det teleskopiske aftræksrør og sorg for at dække jalousiventilerne (fig. 8). Skub røstykkerne mest muligt ind i hinanden.
• Fastsæt det øverste stykke pa metalbeslaget.
• Tilpas længden på det teleskopiske aftræksrør ved at ænke den nedre del og derefter skubbe den fast på emhaettens øverste del.

For at opnå den bedst mulige udnyttelse af apparatet, tilrådes det at tilslutte en 0150 mm slange (ikke leveret). Begræns på vidt muligt slangens antal af knæk samt længe. Hvis emhæten fungerer med udendørs udblæsning, skal man sikre sig, at der er en tilstrækkelig friskluftstilførsl for at at undgå at skabe undertryk i lokalet.

DK

Drift med recirculation: fig. 5 og 9

• Det er muligt at fjerne kontraventilerne.
• Fastgör røgventilationsruden i plast på væggen med stotte mod loftsfladen.

Sørg for at ventilationsruden centreres i forhold til den lodrette streg på væggen (fig. 7).

• Forbered aftræksrøret og sorg for at positionere jalousventilerne i opadgående retning s de er synlige (fig. 9).
• Fastsæt den øverste del pa'veningsruden.
• Tilpas længden på det teleskopiske aftræksrør ved at ænke den nedre del og derefter skubbe den fast på emhaettens øverste del.

Hvordan udskiftes paeren?

För enchwert indgreb skal strømmen til emhætten afbrydes, enten ved at trække stikket ud eller ved at slukke for hovedafbryderen,

Model med halogenpae:

1. Fjern kooget (fig. 11).
2. Udskift halogenparen G4-20W-12V.
3. Afslut ved at gentage ovenstäende i modsat rækkefolge.

Hvordan rengøres emhætten?

Før metallfiltrene fjernes, skal strømmen til emhætten afbrydes, enten ved at trække stikket ud eller ved at slukke for hovedafbryderen. Efter rengøring skal filtrene genindsættes i henhold til vegledningen.

	FILTERKASSE	AKTIVT KULFILTER
	Før filterkassen anwendes første gang, skal beskyttelsefasmen fjernes.	Til de emhætter der er indstillet på recirculation.
VEDLIGE-HOLDELSE	NØDVENDIG EN GANG OM MÄNEDEN For at undgå al brandrisiko	NØDVENDIG EN GANG OM ÅRET al brandrisiko
HVORFOR?	Dette filter tilbageholder fedtdampe og støv.Det er et vigtig element for emhættenseffektivitet.	Dette filter er lugttilbageholdende og bør udskiftes mindst en gang om Året alt after afbenyttesesgraden.
HVORDAN ?	Afvask med et husholdningsrengøringsmiddel i handelen, derefter skylles der grundigt og aftørres.Vasken kan foregå i opvaskemaskinen i lodret stilling (undgå al kontakt med beskidt opvask og sølvbestik).	Bestil disse filtre hos Deres forhandler (varereferencen aflæses på mærkepladen inden i emhætten) og noter udskiftningsdatoen.

Brug aldrig stalsvampe, skuremidler aller for hare de børster.

Til rengringen af metalstellet og belysningskooget anvendes udelukkende almindelige husholdningsrengoringsmidler. Disse opblandes med vand, derefter skyles der med rent vand og aftorres med en blod klud.

Afmontering af filterkassen (fig. 10)

Montering af kulfilteret (fig. 12)

1. Fjern kassen.
2. Placer det ny kulfilter på den side af kassen der vender ind mod emhætten.
3. Anbring de 2 trådstøttepinde.
4. Udför dette indgreb på alle kasserne.
