BRUGSANVISNING 14-183 Biltema

ElagrEgat til ElhEgn

Kobling til eksisterende jordledninger for strømforsyningsnettet må ikke foretas.

ElagrEgat til ElhEgn

BrugsvEjlEdning

Dette apparat opfylder gældende sikkerhedsforskrifter samt gældende EU-standarder (CE). Lokale forhold kan påvirke hegnet og derfor kan en fuldstændig sikkerhed for indhegningen ikke garanteres. Sikkerheden forbedres dog ved at bruge dette apparat. Gem derfor denne vejledning.

opsætning af hEgnsanlæg: (figur 1)

1 Spændingsgiver
2 Jordledning
3 Permanent – pæl
4 Rustfrit jordspyd
5 Nedgravet jordkabel til højspænding
6 Tænd / Sluk - kontakt
7 Hegnstilslutningsledning
8 Forbindelseskabel
9 Ledhåndtag
10 Ledbeslag
11 Advarselsskilt
12 Hjørneisolator
13 Isolator
14 Bånd, tråd
15 Mobil - pæl
16 Trådstrammer
17 Båndsamler
18 Lynafleder

sikkErhEdsanvisningEr :

Følg denne vejledning omhyggeligt og gem den efter afsluttet installation.

Elhegn skal monteres og bruges på en sådan måde, at det ikke er til fare for hverken mennesker, dyr eller deres omgivelser.

Dette apparat må ikke bruges af personer (herunder børn) med nedsatte fysiske, sanse-mæssige, eller mentale evner eller uden den nødvendige erfaring eller viden, med mindre de er under opsyn eller har modtaget anvisninger om brug af apparatet fra en person, som er ansvarlig for deres sikkerhed. Børn bør være under opsyn for at sikre, at de ikke leger med apparatet.(A2:06)

Elhegn skal monteres, så hverken mennesker eller dyr kan hænge fast i det.

Et elhegn må ikke forsynes af to (eller flere) forskellige apparater eller af uafhængige strøm-kredse fra samme apparat.

Ved to (eller flere) forskellige elhegn, hvor hvert af disse elhegn forsynes af et andet apparat, skal afstanden mellem hegnstrådene af de forskellige elhegn mindst være 2,5 m. Hvis mellemrummet skal afspærres, skal dette foretages med ikke strømførende materiale.

Pigtråd eller tråd med skarpe kanter må ikke anvendes til elhegn.

Alle komponenter af et elhegn, som er monteret langs en offentlig vej eller sti, skal med hyppige intervaller afmærkes med advarselsskilte, som gøres fast på en pæl eller klemmes fast på hegnstråden.

Advarselsskiltene skal være gule på begge sider og have en påskrift med „Advarsel - elhegn“ eller være forsynet med symbolet . Advarselsskiltenes størrelse skal være 200 mm x 100 mm.

Mellem apparatets jordspyd og andre jordafledersystemer, f. eks. strømforsyningens eller telefonkabelsystemets jordleder, skal der være mindst 10 m.

Hvis apparatet ikke er batteridrevet og har lille effekt, skal jordspyddet slås mindst 1 m ned i jorden. Pas på, at hverken kabel eller rørledninger beskadiges.

Tilslutningsledninger som arbejder med en spænding på mere end 1 kV og løber inde i bygninger, skal isoleres effektivt mod bygningens jordede bygningsdele. Dette kan opnås ved at holde tilstrækkelig afstand mellem tilslutningsledningerne og bygningen, eller ved at anvende isolerede højspændingskabler som tilslutningsledninger.

Nedgravede tilslutningsledninger skal lægges i isolerede beskyttelsesrør eller isoleres som højspændingsledninger. Kontroller, at ledningerne ikke kan beskadiges af dyrehove eller traktorhjul.

Tilslutningsledninger må ikke ligge i samme beskyttelsesrør som lysnetledninger, kommunikations- eller dataledninger.

Tilslutningsledninger og hegnstråde fra elhegn må ikke lægges ovenover stærkstrøms- eller telefonledninger.

Krydsninger med stærkstrømsledninger skal undgås, hvor dette er muligt. Hvis en sådan krydsning ikke kan undgås, skal denne foretages i en så ret vinkel under stærkstrømsledningen som muligt.

Når tilslutningsledninger og hegnstråde fra elhegn ligger i nærheden af stærkstrømsluftledninger, må afstanden ikke være mindre end i nedenstående tabel.

stærkstrømslEdningEnsspænding	afstand
≤ 1.000 Volt 3 meter
> 1.000 ≤ 33.000 Volt 4 meter
> 33.000 Volt 8 meter

Når tilslutningsledninger og hegnstråde fra elhegn monteres i nærheden af stærkstrømsledninger, må disse ikke anbringes højere end 3 m over jorden.

Denne højde gælder på hver side af den lodrette projektion af stærkstrømsledningens yderste ledere på jorden i en afstand på

• 2 m for stærkstrømsledninger, som arbejder med en nominel spænding på op til 1.000 V
• 15 m for stærkstrømsledninger, som arbejder med en nominel spænding på mere end 1.000 V

Når tilslutningsledninger og hegnstråde fra elhegn skal lægges i nærheden af telefonledninger eller -kabler, skal afstanden til telefonledningen eller -kablet være mindst 2 m.

Elhegn som er beregnet til at afskrække fugle, til indhegning af husdyr eller til træning af dyr, f. eks. køer, bør kun forsynes af apparater med lav effekt, men som kan yde den nødvendige effekt og sikkerhed.

På elhegn, som er beregnet til at forhindre fugle i at opholde sig på bygninger, må ingen af elhegnets ledninger være jordede. Jordforbindelsen skal oprettes ved at hegnstråden forbindes til isolatorer. Der skal anbringes adverselsskilte (se Figur 1) overalt, hvor mennesker har fri adgang til lederne.

Et ikke ledende hegn, som består af pigtråd eller en anden skarp tråd, kan opsættes som støtte for én eller flere ledende hegnstråde. De supplerende foranstaltninger (afstandsholdere) for de elektriske hegnstråde skal anbringes sådan, at det sikres, at disse tråde har en mindste afstand på 150 mm fra den lodrette flade på de ikke strømførende tråde. Pigtråden skal isoleres med jævne mellemrum.

Der hvor et elhegn krydser en offentligt gangsti, skal der i elhegnet anbringes en ikke strømførende port, eller der skal være en overgangsmulighed. Ved hver af disse overgange skal hegnstrådene markeres med gule adverselsskilte (se Fig. 1).

Spændingsgivere må kun anvendes i den position, som er beskrevet på Figur 1 og 2.

Foretages installationen af apparatet i en bygning skal der tages hensyn til, at spændingsgiveren ikke må installeres i et brandfarligt rum (lade, stald). Yderligere må der ikke være brandfarlige materialer i nærheden af hegnet eller spændingsgiverens tilslutningspunkter. For at forhindre lynskader skal hegnstråden ved bygningen, før den tilsluttes til spændingsgiveren, føres hen over en lynafleder, som er udformet af ikke brandbart materiale og anbragt på den udvendige side af bygningen. Det gælder også for kombiapparater, som drives med et netadapter.

Tilslut ikke til lysnettets jordledere.

Enhver, der har et elhegn, er ifølge loven forpligtet at kontrollere spændingsgiver og elhegn regelmæssigt. Kontrollen skal udføres mindst en gang dagligt under hensyntagen til driftsbetingelserne!

• Visuel kontrol af apparatet og hegnet
- Måling af minimumsspændingen på 2500 V på alle steder på hegnet

Til staldbrug skal der anvendes apparater, som er specielt udviklet dertil!

Batteri- eller akkumulatordrevne apparater må under ingen omstændigheder tilsluttes lysnettet eller installationer, som har forbindelse til lysnettet.

Overspændinger, der forårsages af tordenvejr, kan beskadige elhegnsapparaters isolering. I sådanne tilfælde kan der komme netspænding i det elektriske hegn, hvilket kan medføre alvorlige farer for mennesker og dyr.

Som hovedregel anbefaler vi derfor kun at tilslutte lysnetdrevne elhegnsapparater til forsyningsnet, der beskyttes af en fejlstrømafbryder med en udløsningsstrøm på maks. 30 mA. Det er også vigtigt, at hegnet monteres korrekt med beskyttelse mod lynnedslag, som beskrevet i den medfølgende vejledning. Desuden er det under tordenvejr en god idé at koble lysnetdrevne elhegnsapparater fra lysnettet og så vidt muligt også fra hegnet.

Hvis der ikke er adgang til et lysnet med fejlstrømsafbryder, og hvis apparatet har været tilsluttet hegnet under et tordenvej, skal det testes, inden det tages i brug igen. I den forbindelse skal der være adgang til mindst én nettilslutning, som råder over en fejlstrømsafbryder. Ved testen sluttes apparatets jordtilslutning til forsyningsnettets beskyttelsesleder, og derefter forbindes apparatets netledning med stikdåsen med fejlstrømsafbryder. Hvis apparatet fungerer korrekt og ikke på nogen måde afviger fra den normale funktion, kan apparatet igen tilsluttes hegnet. Hvis fejlstrømsafbryderen udløses ved tilslutning af apparatet, må apparatet ikke anvendes længere, og det skal repareres på et autoriseret værksted.

Hvis tilslutningsledningen til dette apparat bliver beskadiget, skal den udskiftes af producenten eller dennes kundeservice eller en lignende kvalificeret person for at undgå risici. Service og reparation må kun foretages af autoriseret og faguddannet personale!

jordforBindEIsE

Det er specielt vigtigt, at jordforbindelsen er korrekt, da hele apparatets funktion afhænger af det!

Efter afsluttet montering sættes de rustbeskyttede jordspyd til beslagene i jorden. Dette bør ske et sted, hvor der kontinuerligt er høj fugtighed i jorden.

I tørre områder eller jordområder med en svag elektrisk ledeevne sættes et eller flere ekstra jordspyd i jorden (længde ca. 1 m). Disse placeres i en indbyrdes afstand på ca. 3 m.

iBrugtagning

• Før systemet tages i brug skal den vedlagte specifikke brugsvejledning læses
• Inden arbejdet med apparatets kontakter påbegyndes, skal det sikres, at apparatet er slukket eller fjernet fra elnettet!

- Tilslutningsskema for spændingsgivere til elhegn:

- Ved batteridrevne apparater skal du være specielt opmærksom på korrekt polvending, når batteriet tilsluttes: sort = minus; rød = plus.

PLEJE AF BATTERIER OG AKKUMULATORER

Batteriets og akkumulatorens spænding skal med jævne mellemrum kontrolleres ved hjælp af et nøjagtigt måleapparat.

12 Volt akku (12V Elhegn):

• Elhegnsapparater har en typisk lav belastning og er allerede meget afladet ved en spænding på 11,9 V og bør derfor omgående oplades. Vi anbefaler, at opladning allerede sker ved 12,1 V for derved at garantere en optimal levetid.
• Hvis et akku-blybatteri i kort tid aflades til under 11 V, forårsager det uoprettelig skade.
• Hvis et akku-blybatteri overoplades, dvs. hvis opladningen fortsættes efter at en spænding på 13,8 V er opnået, bliver akku-blybatteriet ikke alene skadet, men batterisyre i større mængder kan flyde ud,

hvorved spændingsgiveren kan ødelægges. (ideal-spænding: 12,6 – 13,8 V)

• Et akku-blybatteri må under ingen omstændigheder være tilsluttet apparatet, uden at det kontrolleres!
• 12 Volt akkuer må kun oplades i godt ventilerede rum og kun med en egnet batterioplader.
• I længere driftspauser (f. eks. om vinteren) skal akkuerne tilsluttes en vedligeholdelsesoplader. Ved selvafladning kan akkuerne skades uopretteligt.
• Elhegn, som fungerer med solcelle på > 25 W. Regulator kræves.
• Elhegn, som fungerer med solcelle / neta- adapter i kombination med et 12 V batteri. Regulator kræves.

Når batterierne hhv. akkuerne er udtjente, skal disse bortskaffes i henhold til de gældende regler!

MULIGE FEJLKILDER: (FIGUR 2)

POS. FEJLKILDER AFHJÆLPNING AF FEJL
A Afladning pga. bevoksning i hegnet! Fjern bevoksningen!
B Dårlig jordforbindelse, for kort jordspyd, rust,tør bund!		Slå jordspyddet helt ned i jorden! Anvend flere lange jordspyd og forbind disse med hinanden!
C Ledende hegnstråd på jorden (f. eks.: brud ihegnstråden, slap hegnstråd)!		Reparér hhv. stram hegnstråden!
D Hegnstråden har dårlige egenskaber (tyndhegnstråd, høj modstand)		Anvend hegnstråd med en lav modstand ogtykke ledertråde. Vær opmærksom på en godforbindelse ved brug af el-bånd!
E Lederne er sammenfiltrede! Anvend specielt samlemateriale for tråd / bånd/ wire!
F Isolator isolerer ikke! Defekte og forvitrede isolatorer udskiftes!
G Afladning eller kortslutning i hegnstrådensforsyningsledning!		Anvend aldrig vådrumskabel el. lign. somtilslutningsledning!Anvend højspændingskabel!
H Hegnet er for langt!Passer apparatet til formålet?		Vælg det rigtige apparat til hegnets længde ogdyreart – kontakt om nødvendig forhandleren!
I Virker spændingsgiveren? Fjern apparatet fra hegnet og tænd det! HvisLED pæren blinker, er apparatet i orden,blinker den ikke er apparatet defekt (kontaktforhandleren)!Vær opmærksom på den korrekte polaritet vedbatteri- og akkudrevne apparater!

1 Kontrollampe (blinker den, er apparatet funktionsdygtigt)

2 Strømkabel 230V \~

3 Jordtilslutning

4 Hegnstilslutning

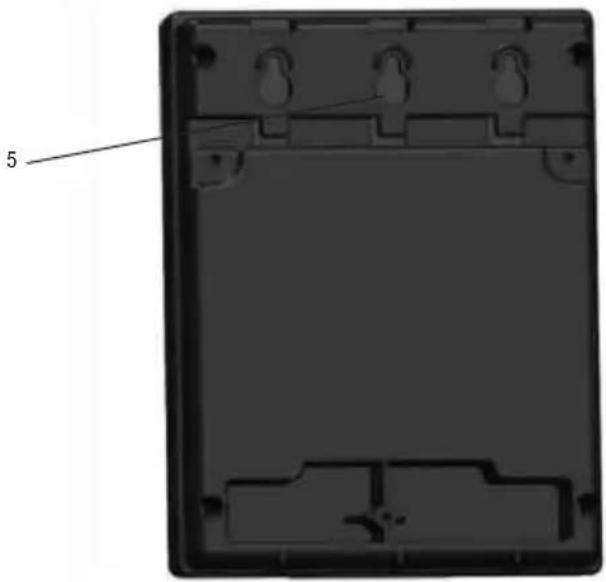

5 Ophængsbeslag

Ikke til brug i stald! Tilslutning til 230 V \~!

a. Montering

Vægbeslagene (5) er beregnet til vægmon-tage. Apparatet skal opsættes på en lodret og brandsikret væg med netkablet nedad - se billedet ovenfor. Ved udendørs montering skal apparatet desuden beskyttes mod regn og direkte sollys.

b. Funktionsbeskrivelse af apparatet

Tænd apparatet uden tilslutning af hegn og jord. Blinker kontrollampen (1) i takt med impulserne, er apparatet funktionsdygtigt. Blinker kontrollampen (1) ikke, skal man først kontrollere netspændingen og strømtilgangen. Hvis man ikke kan finde nogen fejl, bør apparatet kontrolleres af en fagmand.

c. Funktionsbeskrivelse med tilsluttet hegnsanlæg (jord + hegn)

1. Hegnsanlægget og jordforbindelsen tilsluttes2. 230 V netkablet sættes i stikkontakten
KONTROL-LAMPE(1)		FUNKTION HEGNSSPÆN-DING		BEMÆRKNINGER
3. Blinker grønt		Hegn ogjordforbind-elseer i orden.	>2500 V= Mindstekrav	Hegnsanlæg i orden.(Forudsætning : Hegnsanlægget er udenbrud)
4. Blinker rødt		Fejl:Utilstrækkeligjord-forbindelse.	<2500 V= ikke tilstræk-kelig	Årsag:Spænding på jordspyd >1000 VSe mulige fejlkilder i vedlagte brugsvej-ledning.
		Fejl:Jordfejl vedhegnet.		Årsag:Lav hegnsspænding, spænding på jord-spyddet ikke for høj.Spænding måles på hegnet : Mindstevær-di: 2500 V hvert eneste sted på hegnetSe mulige fejlkilder i vedlagte brugsvej-ledning.
5. Blinker ikke Fejl i apparatet				Se ovenfor: b.) Funktionskontrol af ap-paratet

Hvis kontrollampen blinker hurtigere end ca. 1 gang pr. sekund, skal apparatet omgående frakobles og kontrolleres af en fagmand, inden det tages i brug igen.
