BRUGSANVISNING 81-106 Biltema

Takrennens helling skal være cirka 5 mm per meter. Hvis takfoten ikke er horisontal, må det tas hensyn til det når hellingen måles. Takrennen skal helle mot nedløpsrøret.

Værktøj til bøjning af rendejern (afhængigt af de valgte rendejern)

INDLEDNING

Læs hele monteringsvejledningen i fred og ro, før du starter selve monteringen, mange trin kan foretages allerede på jorden, før du monterer delene på bygningen.

OBS! Brug aldrig vinkelsliber.

MONTERING

Monter det første og sidste rendejern ca. 100 mm fra kanten af taget. De øvrige rendejern monteres med c/c 600 mm. Hældningen skal være ca. 5 mm/m. (Fig. 1).

Fig. 1.

Længde over 12 m.

Start fra midten og monter rendejernene med c/c 600 mm. Hældningen skal være ca. 5 mm/m. (Fig. 2).

Montering af rendejern

Tagrendens hældning skal være ca. 5 mm pr. meter. Hvis tagskægget ikke er vandret, skal dette tages i betragtning ved måling af hældningen. Tagrenden skal skråne mod nedløbsrøret.

Tips! Monter de første og sidste rendejern først.

Spænd derefter en snor ud mellem dem, og kontroller hældningen. Monter de mellemliggende rendejern efter snoren.

Bukning af rendejern

I tilfælde hvor der anvendes rendejern, der skal bukkes:

1. Læg de rendejern, der skal bruges, tæt ved siden hinanden.
2. Tegn en streg (0-streg) hen over alle rendejern, hvor det første rendejern skal bukkes. (a)
3. Start fra første streg, og marker på det sidste rendejern, hvor det skal bukkes, for at der bliver et fald på 5 mm/m.
4. Træk en streg til dette punkt. (b)
5. Buk rendejernene efter stregen.

Fig. 2

Montering af tagrende

Placer tagrenden i rendejernene. Tryk forkanten af renden ned mod rendejernet, og buk blikket ind over. Tryk renden ned mod rendejernet, og buk det andet låseblik over.

Montering af tudstykke

Marker på tagrenden, hvor nedløbet skal placeres. Sav en åbning på ca. 10 cm som vist. Buk hullets kanter lidt ned, så vandet kan løbe ud af tagrenden.

Sæt kanten af tudstykket ind i tagrendens forkant. Drej tudstykket ind over, og fold låsepladen over, så det sidder fast.

Montering af rendegavl

Rendegavlen kan bruges til både højre og venstre side. Fold øret og vulsten af langs de slidsede riller på den side, der ikke er skal bruges.

Læg en streng fugemasse langs den stiplede linje. Før gavlen ca. 2 cm ind og fold den ned mod tagrenden. Tryk den helt ind.

Montering af rendesamler

Udvid rendesamlingen lidt inden montering. Læg 2 til 3 strenge fugemasse langs hele den gummipakning, der sidder i rendesamleren.

Placer tagrenderne kant mod kant, og læg en streng fugemasse i samlingen på over- og underside.

Montering af samling uden rendesamler

Fold ca. 4 cm op af bagkanten af den nederste tagrende. Læg 2 - 3 strenge fugemasse, og før den øverste rende ind i den nederste. Fold den øverste rende ned, og tryk med en tang over fligen, så de to tagrender presses sammen.

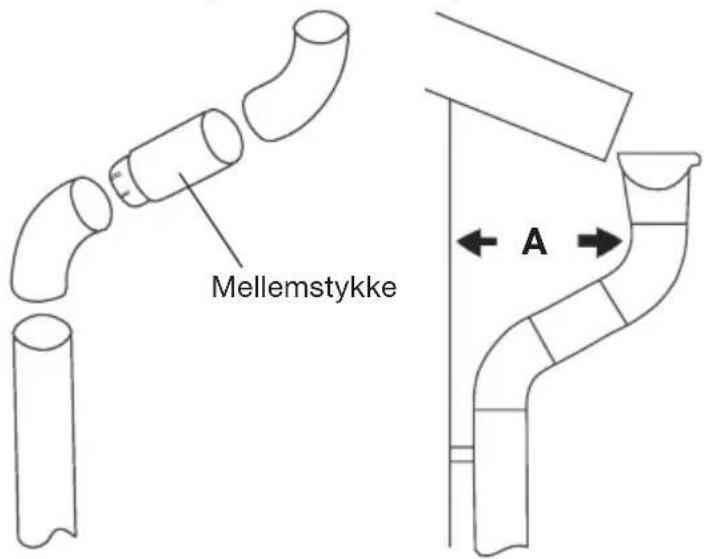

Montering af rørvinkler og mellemstykker

Mellemstykkets længde afhænger af, hvor langt et fremspring taget har. Den omtrentlige længde af mellemstykket kan findes af tabellen nedenfor. Afskårne nedløbsrør bruges som mellemstykke.

Rørvinkel 70°:

A (cm)	30	40	50	60	70	80
Mellem-stykke (cm)	ca. 20	ca. 30	ca. 40	ca. 50	ca. 60	ca. 70

Montering af rørholder

Monter den øverste holder ca. 10 cm under rørvinklen. Afstanden mellem 2 holdere bør ikke være større end 2 m. Lås rørholderen med kilen ved at slå den ned med en hammer og et stykke træ ovenfra.

1. Grenrør Bruges, hvis man vil koble flere nedløbsrør sammen
2. Sammenklappelig udkaster Kan bruges, hvis man ønsker at opsamle regnvandet.
3. Rensetragt og bladsi Forhindrer at der kommer snavs og blade i kloak-vandet.
4. Afløbsudkaster Bruges, när nedløbsrøret tilsluttes direkte til kloak.
5. Udkaster Bruges, når nedløbsrøret ikke tilsluttes kloak.
