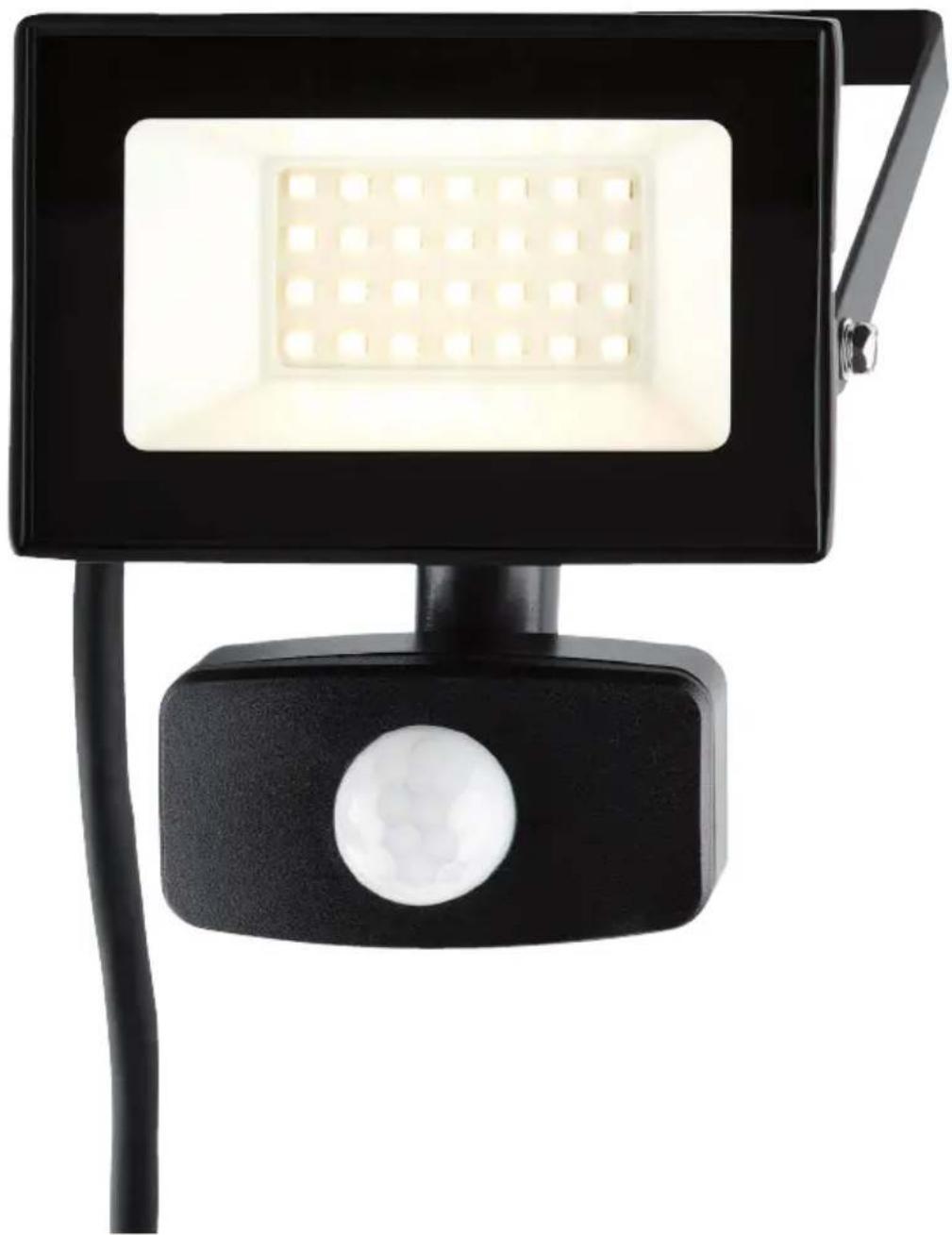

BRUGSANVISNING 48-754 Biltema

med bevægelsessensor

, skal armaturen siden glasset ikke kan

Hvis beskyttelsesglasset er

byttes.

Minste avstand til belyste gjenstander er 1 meter når produktet er tent.

TEKNISKE DATA

48-753 48-754 48-755 48-756
Spenningsmating: 220–240 V AC 220–240 V AC 220–240 V AC
Effekt: 10 W 20 W 30 W 50 W
Psb (power stand by): 0,35 W 0,35 W 0,35 W 0,35 W 0,35 W
Lysstyrke:	1100 lm	2200 lm	3300 lm	5500 lm
Fargetemperatur:	4000 K	4000 K	4000 K	4000 K
Effektfaktor:	>0,9	>0,9	>0,9	>0,9
Levetid:	25000 timer	25000 timer	25000 timer	25000 timer
Kapslingsgrad:	IP44	IP44	IP44	IP44
Isolasjonsklasse:	I	I	I	I
Fargegjengivelse:	≥80 Ra	≥80 Ra	≥80 Ra	≥80 Ra
Spredningsvinkel:	100 grader	100 grader	100 grader	100 grader
Dimbar:	Nei	Nei	Nei	Nei
Vekt:	280 g	320 g	430 g	570 g
Bredde	90 mm	102 mm	132 mm	173 mm
Høyde:	119 mm	119 mm	147 mm	180 mm
Dybde:	49 mm	49 mm	49 mm	49 mm
Prosjektert overflate, maks.:	22 cm ^2	30 cm ^2	54 cm ^2	112 cm ^2
Kabellengde inkludert støpsel:	0,5 m	0,5 m	0,5 m	0,5 m
Monteringshøyde:	2,3–3 m	2,3–3 m	2,3–3 m	2,3–3 m
PIR-sensor
Deteksjonsområde:	100 grader	100 grader	100 grader	100 grader
Rekkevidde:	4–8 m	4–8 m	4–8 m	4–8 m

Dette produktet inneheld ei lyskjelde i energieffektivitetsklasse E.

BRUKSOMRÅDE

• Les alltid sikkerhetsforskriftene før bruk.
• Ikke se direkte inn i lyskilden.
• Ikke modifiser pæren.
• Du må ikke forsøke å løsne IR-detektorens linsebeskyttelse. Det vil skade IR-detektoren, og skaden dekkes ikke av garantien.
• Kontroller at produktet er helt. Produktet må ikke brukes hvis det er skadet.
• Strømledningen kan ikke byttes. Hvis ledningen blir skadet, må hele produktet byttes.
• Produktet må aldri senkes ned i vann eller annen væske. Det må heller ikke skylles under rennende vann.

Hvis lyskasteren ikke fungerer, kan det skyldes:

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

MÆRKNING

Manual medfølger og skal læses inden og gemmes til fremtidig brug.

kal armaturet kas- glasset IKKE kan

Min afstand mellem lampe og belyste område.

TEKNISKE DATA

48-753 48-754 48-755 48-756
Spændingsforsyning: 220–240 V AC	220–240 V AC 220–	240 V AC 220–240 V	AC
Effekt: 10 W 20 W 30 W 50 W
Psb (power stand by): 0,35 W 0,35 W	W 0,35 W 0,35 W
Lysstyrke:	1100 lm	2200 lm	3300 lm	5500 lm
Farvetemperatur:	4000 K	4000 K	4000 K	4000 K
Effektfaktor:	>0,9	>0,9	>0,9	>0,9
Levetid:	25000 timer	25000 timer	25000 timer	25000 timer
Kapslingsklasse:	IP44 IP44 IP44 IP44
Isoleringsklasse:	I	I	I	I
Farvegengivelse:	≥80 Ra	≥80 Ra	≥80 Ra	≥80 Ra
Spredningsvinkel:	100 grader	100 grader	100 grader	100 grader
Dæmpbar:	Nej	Nej	Nej	Nej
Vægt:	280 g	320 g	430 g	570 g
Bredde:	90 mm	102 mm	132 mm	173 mm
Højde:	119 mm	119 mm	147 mm	180 mm
Dybde:	49 mm	49 mm	49 mm	49 mm
Maks. projiceret areal:	22 cm ^2	30 cm ^2	54 cm ^2	112 cm ^2
Ledningslængde inkl. stikprop:	0,5 m	0,5 m	0,5 m	0,5 m
Monteringshøjde:	2,3–3 m	2,3–3 m	2,3–3 m	2,3–3 m
PIR-sensor
Detekteringsområde:	100 grader	100 grader	100 grader	100 grader
Rækkevidde:	4–8 m	4–8 m	4–8 m	4–8 m

Dette produkt indeholder en lyskilde i energieffektivitetsklasse E.

ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give automatisk, bevægelsesaktiveret belysning i eksempelvis gara-geindkørsler, indgange, parkeringspladser og andre steder inden- og udendørs.

OBS! Lyskilde og drivenhed er ikke udskiftelige.

SIKKERHEDSFORSKRIFTER

• Læs altid sikkerhedsforskrifterne inden brug.
• Se aldrig direkte ind i lyskilden.
• Lampen må ikke ændres.
• Forsøg aldrig at løsne IR-sensorens linsebeskyttelse, da det vil beskadige IR-sensoren og medføre, at garantien bortfalder.
• Kontroller, at produktet er intakt. Brug ikke produktet, hvis nogen del af det er beskadiget.
• Ledningen kan ikke udskiftes. Hvis ledningen er beskadiget, skal hele produktet udskiftes.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.

ADVARSEL! Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

SPECIELLE RISICI

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrændinger. Rør ikke ved lampen, når den er tændt, da den kan blive varm.

UDPAKNING

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og afleveres til genbrug. Kontroller, at alle dele er med, og at de er intakte.

MONTERING

• Monter ikke lampen et sted, der er usædvanligt udsat for vibrationer.
• Lampen skal monteres på en væg med den medfølgende monteringsbøjle.

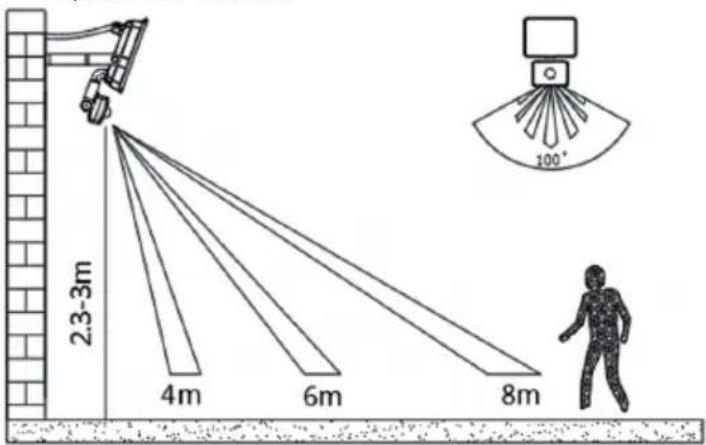

• Lampen skal placeres som vist på nedenstående billede.
• Monter ikke lampen højere end 3 meter over jorden.
• Monter lampen mindst 0,5 meter fra evt. tagudhæng eller undertag.
• Sensoren skal pege fremad eller fremad/nedad.

1. Løsn monteringsbøjlen fra projektøren. Afmærk borehullerne på væggen med bøjlen som bores-kabelon. Bor hullerne, og sæt murpløkke i. Skru monteringsbøjlen fast på væggen med passende skruer (ikke inkluderet).
2. Sæt elledningens stik i en jordet stikkontakt.

VINKLING AF BEVÆGELSESSENSOREN (PIR)

- Løsn justeringsskruen for at vinkle PIR-sensoren opad eller nedad.

JUSTERING AF BEVÆGELSESSENSOREN (PIR)

Tid (TIME)

Indstil tidsrummet for, hvor længe lampen skal lyse, ved at dreje knappen TIME mod + eller –.

Lysfølsomhed (LUX)

Med LUX-grebet kan du indstille, hvornår tusmørkesensoren tænder/slukker lampen. Tæt på "Sol", vil lampen blive tændt, når der er mere dagslys og tæt på "Måne" tændes den, når det er mørkere. Hvis grebet indstilles på "Sol", lyser lampen, selv når det

er lyst udenfor, og hvis grebet indstilles på "Måne", vil lampen først blive tændt, når den er mørk udenfor.

KONTROL AF DETEKTERINGSOMRÅDE

Indstil LUX på "Sol" og TIME på minimum. Passer det område, du ønsker der skal overvåget, og se om lampen tændes. Hvis ikke, skal du dreje sensoren til en anden vinkel.

RENG∅RING

ADVARSEL! Tag stikket ud af stikkontakten, inden du håndterer lampen.

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke kemikalier eller andre stærke rengøringsmidler.

FEJLFINDING

Projektøren kan tændes utilsigtet, hvis:

• Der strømmer damp eller varm luft ud af en ventil, f.eks. fra en vaskekælder.
• Motorer fra biler afgiver varme.
• Buske eller træer bevæger sig, eller deres temperatur ændres.
• Den er monteret under et tag eller træ.
• Den påvirkes af kraftig elektromagnetisk interferens.

Hvis projektøren slet ikke virker, kan det skyldes:

• At sikringen har slået fra.
• At den er monteret, så bevægelserne sker uden for sensorens område.

Hvis sensorens funktion er nedsat, kan det skyldes:

- At den genstand, som den burde reagere på, har samme eller næsten samme temperatur som omgivelserne.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

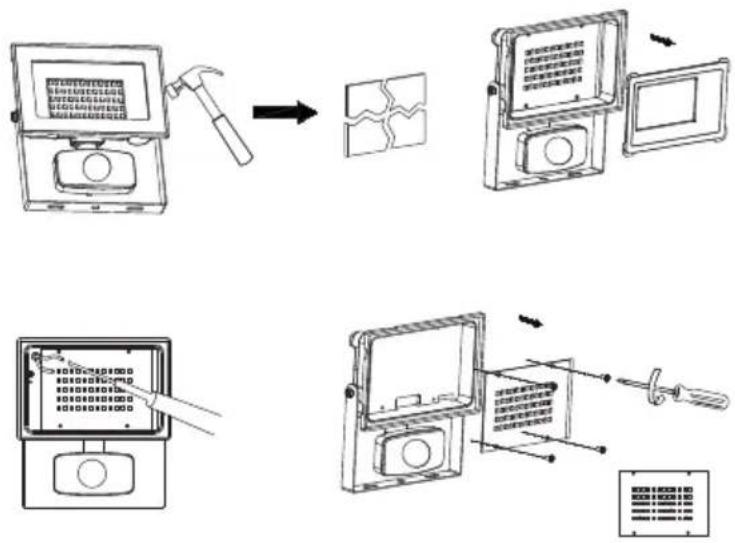

Demontering af lyskilden.
