BRUGSANVISNING 24-6917 Biltema

Trinnløs tilt:....-85 - +15 grader

Lengde:....448 mm

Bredde:....115 mm

Dybde:....448 mm

VESA: 75 x 75 (uden forlængerarme),

100 x 100 (med forlængerarme)

Maks. belastning: .....2–9 kg

Trinløs tiltfunktion: .....-85 - +15 grader.

Længde: 448 mm

Bredde:....115 mm

Dybde:....448 mm

Ledningsholder på beslaget til let at samle ledningerne.

Inden montering skal det sikres, at opsætningsstedet kan klare belastningen. Overskrid aldrig grænsen for den maksimale belastning.

OBS: Produktet er beregnet til indendørs brug.

Udendørs brug kan forårsage forkert funktion eller personskade.

ADVARSEL!

Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage stor skade. Hold dem udenfor børns rækkevidde.

1. Disse instruktioner skal læses og forstås, før produktet installeres og anvendes. Kontakt en autoriseret installatør, hvis du er i tvivl.
2. Monteringsfladen skal kunne holde til vægten af skærmen, der skal monteres. I modsat fald skal monteringsfladen forstærkes.
3. Brug altid det rigtige sikkerhedsudstyr og værktøj. Der skal mindst være to til installationen. Hvis du undlader at følge disse anbefalinger, kan det medføre person- eller tingskade.

Forberedelser

OBS! Skærmen skal have VESA huller 75 x 75 mm eller 100 x 100 mm.

Fjern forsigtigt bordstøtten fra skærmen.

Montering af skærmen på beslaget

Juster skærmen sideværts med 5 x 5 unbrakonøglen (F). Hvis displayet daler, skal du bruge en topnøgle (1) til at justere møtrikken til 2.
Juster skærmens højde efter installationen. Hvis skærmen ikke kan blive stående i nogen højde, skal du bruge den medfølgende 5x5 unbrakonøgle til at justere skruen på armen. Juster holderen, så skærmen forbliver i en vilkårlig højde.
Juster skærmen i højden med topnøglen 1.

Ophæng af ledning

Brug begge hænder til at dele og fjerne kappen.

Læg ledningerne i, og sæt kappen på igen.

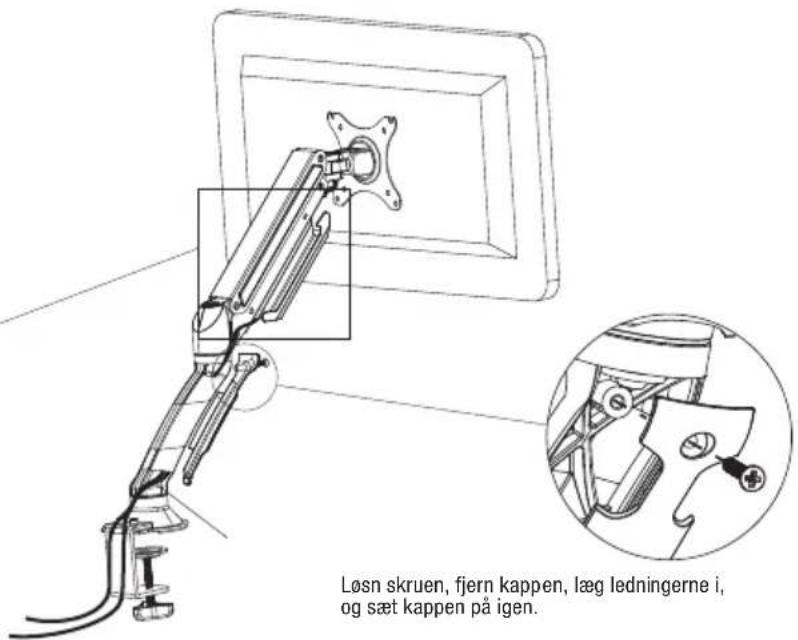

Løsn skruen, fjern kappen, læg ledningerne i, og sæt kappen på igen.
