BRUGSANVISNING 24-6913 Biltema
Trinnløs tilt: ....-5 til 10 grader
Bredde:....228 mm
Høyde:....228 mm
Tykkelse:....50–192 mm

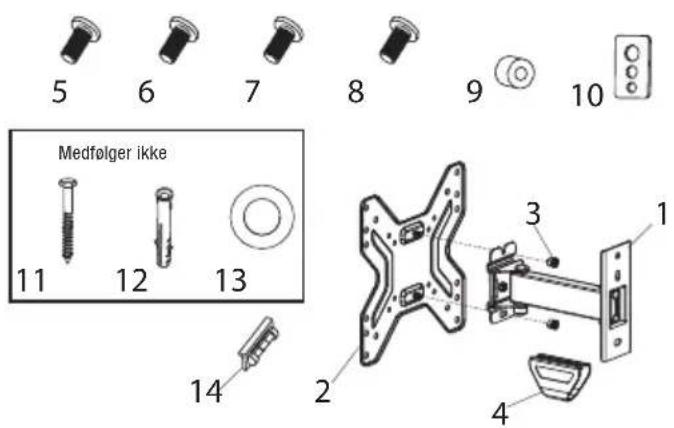

| 1 1 Veggfeste | ||
| 2 1 TV-feste | ||
| 3 2 M6 Mutter | ||
| 4 1 Kabelholder | ||
| 5 4 M4x20 mm skrue | ||
| 6 4 M5x20 mm skrue | ||
| 7 4 M6x20 mm skrue | ||
| 8 4 M8x20 mm skrue | ||
| 9 4 Avstandsstykke | ||
| 10 4 Skive | ||
| 11 3 Lang skrue (medfølger ikke) | ||
| 12 3 Plugg for betong (medfølger ikke) | ||
| 13 3 Skive til lang skrue (medfølger ikke) | ||
| 14 1 Magnetisk vater | ||

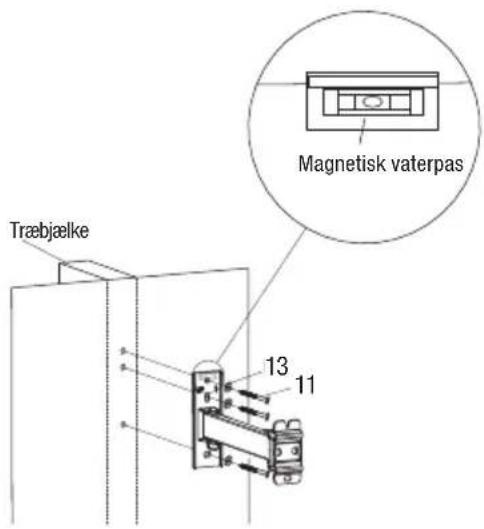

MONTERE I TRESTENDERE
Afstand til væg: .....50–192 mm
Trinløs tiltfunktion: ....-5–10 grader.
Bredde:....228 mm
Højde:....228 mm
Tykkelse:....50–192 mm
Ledningsholder på beslaget til let at samle ledning-erne.
ADVARSEL! Produktet er beregnet til montering på træregler eller beton. Inden montering, skal det sikres, at opsætningsstedet kan klare belastningen. Overskrid aldrig grænsen for den maksimale belastning.
OBS: Produktet er beregnet til indendørs brug. Udendørs brug kan forårsage forkert funktion eller personskade.
ADVARSEL! Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage stor skade. Hold dem udenfor børns rækkevidde.
- Disse instruktioner skal læses og forstås, før produktet installeres og anvendes. Kontakt en autoriseret installatør, hvis du er i tvivl.
- Væggen eller monteringsfladen skal kunne holde til vægten af det fjernsyn, der skal monteres. I modsat fald skal væggen eller monteringsfladen forstærkes.
- Brug altid det rigtige sikkerhedsudstyr og værktøj. Der skal mindst være to til installationen. Hvis du undlader at følge disse anbefalinger, kan det medføre person- eller tingskade.
| 1 1 Vægbeslag | |
| 2 1 TV-beslag | |
| 3 2 M6 møtrik | |
| 4 1 Kabelholder | |
| 5 4 M4x20 mm skrue | |
| 6 4 M5x20 mm skrue | |
| 7 4 M6x20 mm skrue | |
| 8 4 M8x20 mm skrue | |
| 9 4 Afstandsskive | |
| 10 4 Skive | |
| 11 3 Lang skrue (medfølger ikke) | |
| 12 3 Plug til beton (medfølger ikke) | |
| 13 3 Skive til lang skrue (medfølger ikke) | |
| 14 1 Magnetisk vaterpas | |
MONTERE I TRESTENDERE
MONTERE I BETONGVEGG
MONTERE TV-FESTE
MONTERE TV I VEGGPLATE
KABELHÅNDTERING
