BRUGSANVISNING 24-769 Biltema

1 1 Veggplate
2 2 Konsoll
3 2 Plastkåpe
4 1 Magnetisk vater
A 4 M4 x 25 mm skrue
B 4 M5 x 25 mm skrue
C 4 M6 x 25 mm skrue
D 4 M8 x 25 mm skrue
E 4 M6 x 35 mm skrue
F 4 M8 x 36 mm skrue
G 4 Mellomstykke
H 4 Mellomstykke
I 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Betongplugg (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)

Passer til buede og lige LED/UHD skærme med størrelserne: 32–70"

VESA: 200 x 200, 300 x 200, 400 x 200, 500 x 200, 600 x 200, 300 x 300, 400 x 300, 500 x 300, 600 x 300, 400 x 400, 500 x 400, 600 x 400

Maks. belastning: 48 kg

Afstand til væg: 50 mm

Advarsel! Produktet er beregnet til montering på træbjælker eller beton. Inden montering skal det kontrolleres, at den flade, hvor montering skal foretages, kan holde til belastningen. Overskrid aldrig grænsen for maks. belastning.

OBS: Produktet er beregnet til indendørs brug. Udendørs brug kan føre til funktionsfejl eller personskade.

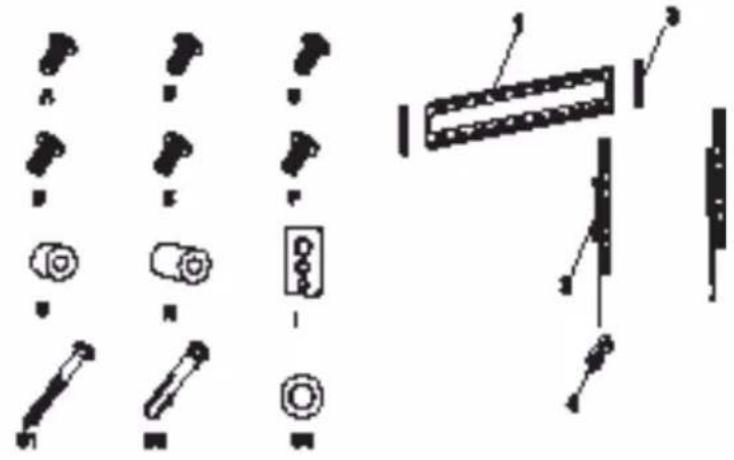

DELE

1 1 Vægplade
2 2 Konsol
3 2 Plastkappe
4 1 Magnetisk vaterpas
A 4 M4 x 25 mm skrue
B 4 M5 x 25 mm skrue
C 4 M6 x 25 mm skrue
D 4 M8 x 25 mm skrue
E 4 M6 x 35 mm skrue
F 4 M8 x 36 mm skrue
G 4 Afstandsstykke
H 4 Afstandsstykke
I 4 Skive
B1 4 Lang skrue (medfølger ikke)
B2 4 Plug til beton (medfølger ikke)
B3 4 Skive til lang skrue (medfølger ikke)

OBS: Rawlplug og lang skrue skal købes separat. Værktøj medfølger ikke.

MONTERING AF PLASTKAPPERNE

1. Tryk konsollerne til, så de fastgøres på vægpladen.
2. Træk i snorene samtidig for at løsne konsollerne fra vægpladen.

Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!

1. Sørg for, at disse instruktioner læses omhyg- geligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
2. Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
3. Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom, personer eller dødsfald.

Dette produkt er udviklet til montering på vægge med træregler eller på massive betonvægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig den maksimale belastning.

OBS: Dette produkt må kun anvendes indendørs. Udendørs brug kan føre til produkt- eller person-skade.
