BRUGSANVISNING 24-413 Biltema

\*BILTEMA

  1. Ram
  2. Huvudenhet
  3. Skruv A
  4. Metallklämma
  5. Lock
  6. Skruv B

Exploded view diagram of an electrical switch assembly with numbered components

PREPARERA KOAXIALKABEL
Skala koaxialkabeln som bilden visar. Du kan använda koaxialkablar RG59 eller RG6 75 Ohm.

Biltema 24-413 - \*BILTEMA - 2

natural_image Close-up of a hand holding a lit candle with a small object nearby (no visible text or symbols)

PREPARERA RAMEN
Knipsa bort en bit av ramen.

Biltema 24-413 - \*BILTEMA - 3

natural_image Close-up of hands using a power tool to cut or wire around a small circular object (no visible text or symbols)

© 2008 Biltema Nordic Services AB

Art. 24-415

DRA KABELN GENOM RAMEN
Biltema 24-413 - Art. 24-415 - 1

natural_image Close-up of a hand using a tool to adjust or install a small white object (no visible text or symbols)

FÄST KABELN I HUVUDENHETEN
Steg 1: För in kabeln

Biltema 24-413 - Art. 24-415 - 2

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Steg 2: Var säker på att kabeln är helt införd

Biltema 24-413 - Art. 24-415 - 3

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Steg 3: Skruva åt skruven på huvudenheten för att fästa kabeln.

Biltema 24-413 - Art. 24-415 - 4

natural_image Close-up of mechanical components with no visible text or symbols

Steg 4: Fäst metallklämman med skruv A.

Biltema 24-413 - Art. 24-415 - 5

natural_image Close-up of a mechanical assembly with gears and a tool (no visible text or symbols)

FÄST HUVUDENHETEN PÅ RAMEN
Steg 1: Placera huvudenheten i ramen som bilden visar.

Biltema 24-413 - Art. 24-415 - 6

natural_image Two views of an electrical socket with exposed wiring and a central connector (no text or symbols visible)

Steg 2: Skruva åt de två skruvarna som sitter diagonalt mot varandra på huvudenheten för att fästa huvudenheten på ramen.

Biltema 24-413 - Art. 24-415 - 7

natural_image Close-up of hands using a screwdriver to adjust or repair electronic components (no visible text or symbols)

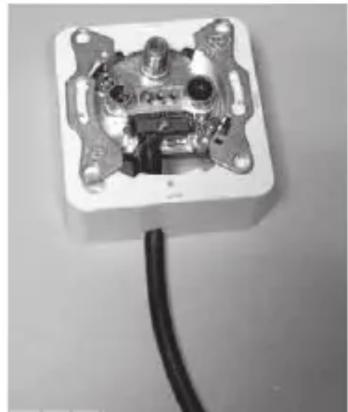

Biltema 24-413 - Art. 24-415 - 8
FÄST HELA ENHETEN PÅ VÄGGEN
Steg 1. Fäst hela enheten på väggen med två skruvar, se bild.

Biltema 24-413 - Art. 24-415 - 9

natural_image Close-up of a small electronic component with metallic and black wires, no visible text or symbols

Steg 2: Sätt på locket med skruv B.

Biltema 24-413 - Art. 24-415 - 10

natural_image Close-up of hands installing or adjusting a white electrical socket on a wall, with a cable visible (no text or symbols)

\*BILTEMA

  1. Ramme
  2. Hovedenhet
  3. Skrue A
  4. Metallklemme
  5. Lokk
  6. Skrue B

Exploded view diagram of a mechanical assembly with numbered parts for identification

KLARGJ∅RE KOAKSIALKABEL
Avisoler koaksialkabelen som vist på bildet. Du kan bruke koaksialkabel RG59 eller RG6 75 ohm.

Biltema 24-413 - \*BILTEMA - 2

natural_image Close-up of a hand holding a lit candle with a small inset showing three lights (no visible text or symbols)

KLARGJ∅RE RAMMEN
Knips bort en bit av rammen.

Biltema 24-413 - \*BILTEMA - 3

natural_image Two-panel image showing hands holding scissors and a small object inside a container (no visible text or symbols)

© 2008 Biltema Nordic Services AB

Art. 24-415

DRA KABELEN GJENNOM RAMMEN
Biltema 24-413 - Art. 24-415 - 1

natural_image Close-up of a hand holding a small white object with a pen, possibly part of a device or tool (no visible text or symbols)

FEST KABELEN I HOVEDENHETEN
Trinn 1: Før inn kabelen.

Biltema 24-413 - Art. 24-415 - 2

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Trinn 2: Forsikre deg om at kabelen er ført helt inn.

Biltema 24-413 - Art. 24-415 - 3

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Trinn 3: Skru til skruen på hovedenheten for å feste kabelen.

Biltema 24-413 - Art. 24-415 - 4

natural_image Close-up of mechanical components with metallic surfaces and connectors (no visible text or symbols)

Trinn 4: Fest metallklemmen med skrue A.
Biltema 24-413 - Art. 24-415 - 5

natural_image Close-up of mechanical components with no visible text or symbols

FEST HOVEDENHETEN PÅ RAMMEN
Trinn 1: Plasser hovedenheten i rammen som vist på bildet.

Biltema 24-413 - Art. 24-415 - 6

natural_image Two views of an electrical socket with exposed wiring and a metallic connector (no text or symbols visible)

Trinn 2: Skru til de to skruene som sitter diagonalt mot hverandre på hovedenheten for å feste hovedenheten på rammen.

Biltema 24-413 - Art. 24-415 - 7

natural_image Close-up of hands using a screwdriver to adjust or install electronic components (no visible text or symbols)

FEST HELE ENHETEN PÅ VEGGEN
Trinn 1. Fest hele enheten på veggen med to skruer, se bilde.

Biltema 24-413 - Art. 24-415 - 8

natural_image Close-up of a small electronic component with metallic and black wiring (no visible text or symbols)

Trinn 2: Sett på lokket med skrue B.

Biltema 24-413 - Art. 24-415 - 9

natural_image Close-up of hands installing or adjusting a white electrical socket with three buttons (no text or symbols visible)

\*BILTEMA

  1. Runko
  2. Pääyksikkö
  3. Buvi A
  4. Metallinen kiinnitin
  5. Kansi
  6. Ruuvi B

Exploded view diagram of a mechanical assembly with numbered parts for identification

KOAKSIAALIKAAAPELIEN VALMISTELEMINEN

Kuori koaksiaalikaapeli kuvan osoittamalla tavalla. Voit käyttää RG59- tai 75 ohmin RG6 -kaapelia.

Biltema 24-413 - \*BILTEMA - 2

natural_image Close-up of a hand holding a lit candle with a small inset showing three lights (no visible text or symbols)

RUNGON VALMISTELEMINEN

Irrota pieni osa rungosta.

Biltema 24-413 - \*BILTEMA - 3

natural_image Two-panel image showing hands holding scissors and a small object inside a container (no visible text or symbols)

© 2008 Biltema Nordic Services AB

Art. 24-415

PUJOTA KAAPELI RUNGON LÄPI
Biltema 24-413 - Art. 24-415 - 1

natural_image Close-up of a hand holding a small white object with a pen, possibly part of a device or tool (no visible text or symbols)

KIINNITÄ KAAPELI PÄÄYKSIKKÖÖN

Vaihe 1: Vie kaapeli sisään.

Biltema 24-413 - Art. 24-415 - 2

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Vaihe 2: Varmista, että kaapeli on kokonaan sisällä.

Biltema 24-413 - Art. 24-415 - 3

natural_image Close-up of a mechanical component with metallic parts and bolts (no visible text or symbols)

Vaihe 3: Kiinnitä kaapeli ruuvaamalla ruuvi pääyksikköön.

Biltema 24-413 - Art. 24-415 - 4

natural_image Close-up of mechanical components with metallic surfaces and connectors (no visible text or symbols)

Vaihe 4: Kiinnitä ruuvi A metallisella kiinnittimellä.

Biltema 24-413 - Art. 24-415 - 5

natural_image Close-up of a mechanical assembly with a tool inserted, no visible text or symbols

KIINNITÄ PÄÄYKSIKKÖ RUNKOON

Vaihe 1: Aseta pääyksikkö runkoon kuvan osoittamalla tavalla.

Biltema 24-413 - Art. 24-415 - 6

natural_image Two views of an electrical socket with exposed wires and metal components (no text or symbols visible)

Vaihe 2: Kiinnitä pääyksikkö runkoon kiristä-mällä kaksi ruuvia, jotka sijaitsevat pääyksikössä vinosuunnassa toisiinsa nähden.

Biltema 24-413 - Art. 24-415 - 7

natural_image Close-up of hands using a screwdriver to adjust or install electronic components (no visible text or symbols)

KIINNITÄ KOKO YKSIKKÖ SEINÄÄN

Vaihe 1: Kiinnitä koko yksikkö seinään kahdella ruuvilla kuvassa näkyvällä tavalla.

Biltema 24-413 - Art. 24-415 - 8

natural_image Close-up of a small electronic component with metallic and black wiring (no visible text or symbols)

Vaihe 2: Kiinnitä kansi ruuvin B avulla.

Biltema 24-413 - Art. 24-415 - 9

natural_image Close-up of hands installing or adjusting a white electrical socket with three buttons (no text or symbols visible)
