BRUGSANVISNING XEED WUX7500 CANON

Sikkerhedsinstruktioner

Før brug

Vejledning

Grundlæggende

Fremgangsmåde ved projicering

Praktiske projiceringsfunktioner

Installationsvejledning

Fremgangsmåde ved installation

Fremgangsmåde for tilslutning

Justering af billedet

Specialarrangementer

Menuvejledning

Brug af menuer

Menukonfiguration

Menubeskrivelse

Vedligeholdelse

Produktspecifikationer

Fejlfinding

Sådan bruges denne vejledning

Tak for dit køb af en projektor fra Canon.

WUX7500/WUX6700/WUX5800-multimedieprojektoren er en højtydende projektor, der kan projicere computerskærmbilleder i høj opløsning og digitale billeder i høj kvalitet på en stor skærm.

Denne vejledning

Dette er brugervejledningen til WUX7500/WUX6700/WUX5800-

multimedieprojektorer (herefter kaldet "projektoren"). "Grundlæggende vejledning" beskriver grundlæggende trin før projicering og introducerer funktioner, der er nyttige i forbindelse med præsentationer og andre situationer.

"Installationsvejledning" beskriver, hvordan du installerer projektoren og slutter den til et netværk, og "Menuvejledning" forklarer indstillingsmenuerne, og hvordan de bruges.

Læs vejledningen grundigt for at få størst muligt udbytte af projektoren. Vi anbefaler, at der anmodes om installation hos en kvalificeret tekniker eller Canon Call Center.

Symboler for knaphandlinger

Projektoren kan betjenes med knapperne på fjernbetjeningen eller på siden af projektoren. Fjernbetjeningen giver dig mulighed for at udføre alle projektorens funktioner.

I dette dokument vises knapbetjeningerne som herunder.

Knaphandling på fjernbetjening

Betjening af knapper på projektorens side

Angiver knapperne, der skal trykkes på

■ Fokusering/ændring af størrelsen på billedet

Tryk på knappen ZOOM på fjernbetjeningen for at ændre billedstørrelsen, og tryk på knappen FOCUS for at justere fokus. Du kan også trykke én gang på knappen LENS på projektoren for at justere fokus og to gange for at justere billedstørrelsen.

Anvendte symboler i vejledningen

Afsnit, der er markeret med disse symboler, indeholder følgende typer af oplysninger.

Angiver forholdsregler og oplysninger, man skal være opmærksom på ved brug af projektoren.

Underretning om Tilføjelse til Funktioner med en Firmwareopgradering

4K6021Z (Ver. 01.010100)

4K6020Z/4K5020Z (Ver. 01.040300)

- Tilføjelse af en Dynamisk Kontrastfunktion (kun 4K6021Z/4K6020Z/4K5020Z/WUX7000Z/WUX6600Z/WUX5800Z)

Se "Detaljeret justering af kontrast" i denne vejledning.

- Tilføjelse af en Indstillet Værdikopifunktion (Fælles for Alle Modeller)

Du kan kopiere de indstillede værdier for en projektor til andre projektorer fra en computer via et netværk ved at forbinde denne enhed til et kabelforbundet LAN eller trådløst LAN.

Du kan ikke kopiere følgende indstillinger.

• Fanen [Inputindstillinger]: Inputniveau / Farverum / Progressiv / Pc-fri multiprojicering / Opdelt skærm • Fanen [Billedjustering]: Billedprioritet / Billedmodus (*1) • Fanen [Installationsindstil.]: Zoom / Keystone / Digitalt billedskift / Professionel-indstillinger → RGB-justering, Tilstand for objektivskift, Margenfokus og Kantblanding / Objektivposition • Fanen [Systemindstillinger]: Brugerens skærmindstillinger → Brugerlogo / På skærm → Menuplacering / Fjernbetjeningskanal / Andre indstillinger • Fanen [Netværksindstilling]: Elementer Andet End PJLink, AMX Device Discovery og Crestron RoomView • Faneindholdet [Information] • Andet: Zoom, Fokus, Objektivskift, Input, Digital zoom, Lydløs og Frys

Trin til Kopiering af Indstillede Værdier

1. Tilslut computeren og projektorerne til et tilkoblet LAN eller trådløst LAN (*2) (*3). 2. Start webbrowseren. Indtast "http://(IP-adresse til projektoren, der skal indlæses)/professional/read" og tryk derefter på tasten [Enter]. 3. Indtast login-brugernavnet og adgangskoden på webskærmen (*4). LÆS-skærmen vises. 4. Tryk på knappen [Start read]. 5. Tryk på knappen [OK], når læsningen er afsluttet. Den læste fil gemmes i download-mappen. 6. Indtast "http://(IP-adresse for projektoren til skrivning)/professional/write" i adressen på webbrowseren, og tryk derefter på tasten [Enter]. Indtast login-brugernavnet og adgangskoden på webskærmen på samme måde som i trin 3. SKRIV-skærmen vises. 7. Tryk på knappen [Gennemse]. Vælg den indstillede værdifil, du gemte i trin 5, og tryk derefter på knappen [Start write]. 8. Tryk på knappen [OK], når skrivningen er afsluttet.

* Hvis du ønsker at kopiere de indstillede værdier til flere projektorer, skal du gentage trin 6 til 8.

(*1) Hvis brugerhukommelsen allerede er oprettet ved kopikilden, vil dette indhold blive reflekteret i kopidestinationen. Hvis den ikke allerede er oprettet ved kopikilden, bevares brugerhukommelsen ved kopidestinationen. (*2) Se "Netværksindstilling" i denne vejledning for yderligere oplysninger. (*3) Driftsbetingelser:

- Projektoren skal være i projektion- eller standby-tilstanden (4K6021Z/4K6020Z/4K5020Z/WUX7000Z/WUX6600Z/WUX5800Z)

- Projektoren skal være i projektionstilstanden (WUX7500/WUX6700/WUX5800)

- Den tilkoblede eller trådløse netværksfunktion skal være tændt

(*4) Se "Adgangskodeindstillinger" i denne vejledning for yderligere oplysninger.

Forsigtig

Kommunikationen kan mislykkes på grund af en timeout, hvis projektorens strømindstillinger for standby-tilstand er i "Lav-energi" afhængigt af browserspecifikationerne.

I dette tilfælde skal du genindlæse siden og læse/skrive igen.

Sådan bruges denne vejledning .... 2

Fakta om projektoren .... 5

Sikkerhedsinstruktioner...... 7

Sikkerhedssymboler i denne vejledning .... 12

Forholdsregler ved brug 13

Strømforsyning 13

Installation og brug...... 15

Lampe 18

Batterier til fjernbetjeningen...... 19

Håndtering.... 19

Sikker brug 21

Forholdsregler, når du bærer/sender projektoren 23

Forholdsregler ved installation ..... 23

Projektordelenes navne og funktioner 31

Fjernbetjening 35

Grundlæggende vejledning ....40

Fremgangsmåde ved projicering 41

Trin 1 Tilslut andet udstyr...... 42

Trin 2 Tænd for projektoren...... 43

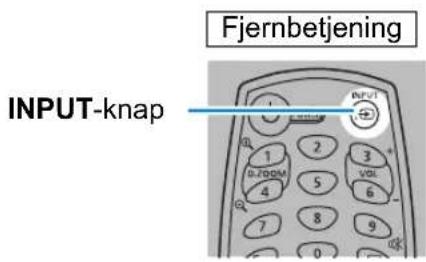

Trin 3 Vælg et inputsignal...... 44

Trin 4 Juster billedet.... 45

Trin 5 Vælg billedkvaliteten (billedmodus) 46

Sluk for projektoren...... 48

Praktiske projiceringsfunktioner...... 49

Praktiske funktioner 49

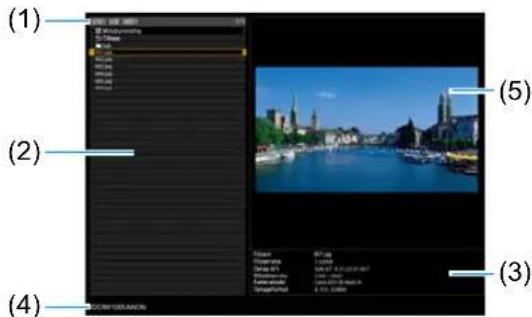

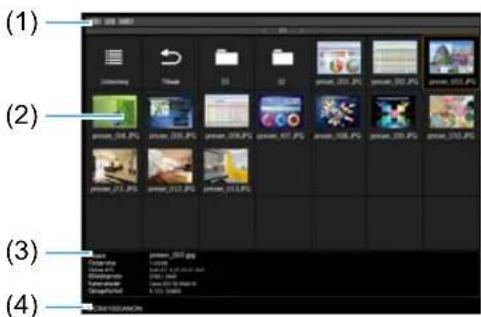

Projicering af billeder på et USB-flashdrev 53

Projicering af to billeder side om side.... 57

Installationsvejledning......59

Fremgangsmåde ved installation ....60

Forhold mellem projiceringsafstand og billedstørrelse 60

Installation / aftagning af linseenhed 63

Installation 66

Justering af fokus i periferien.... 70

Fremgangsmåde for tilslutning ....74

Tilslutning af andet udstyr 74

Tilslutning til et netværk 79

Styring af projektoren fra en computer.... 94

Justering af billedet .....96

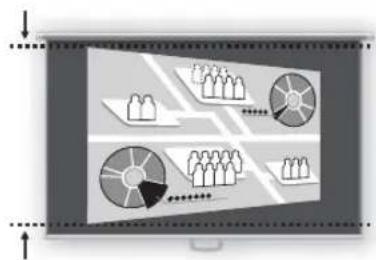

Udfyldning af skærmen 96

Korrigering af trapezforvrængning .... 100

Justering vha. et testmønster...... 104

Specialarrangementer......105

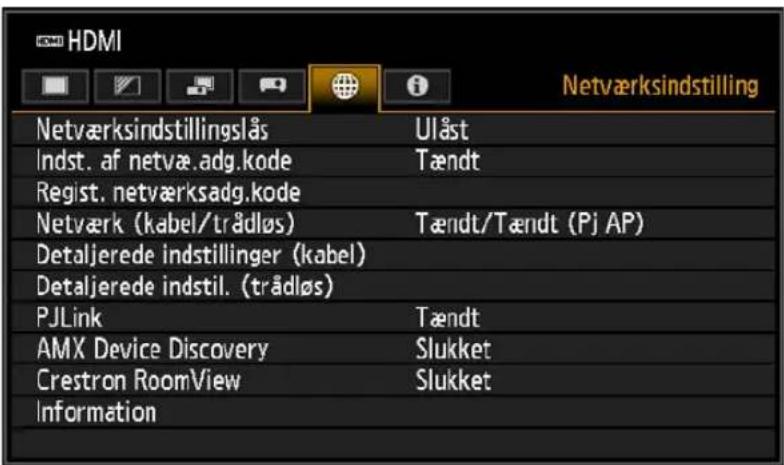

Netværksindstilling.... 173

Kontrol af projektoroplysninger ..... 188

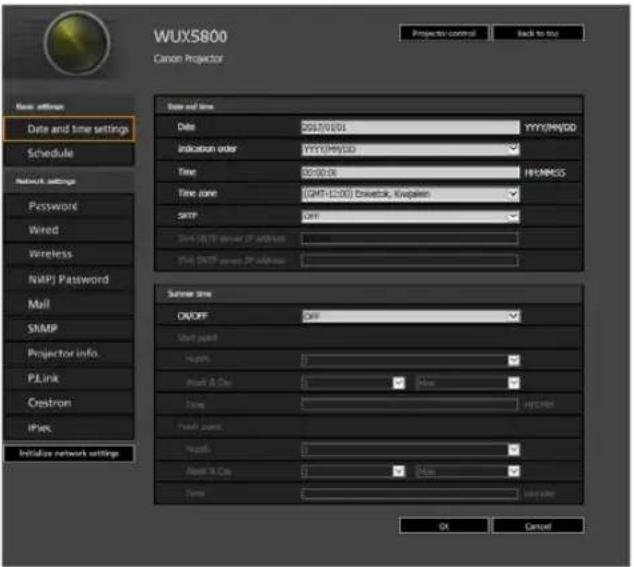

Projektorens webskærmbilledmenu....189

Vedligeholdelse / Produktspecifikationer / Fejlfinding......206

Vedligeholdelse...... 207

Rengøring af projektoren...... 207

Rengøring af luftfilteret 207

Udskiftning af luftfilteret 208

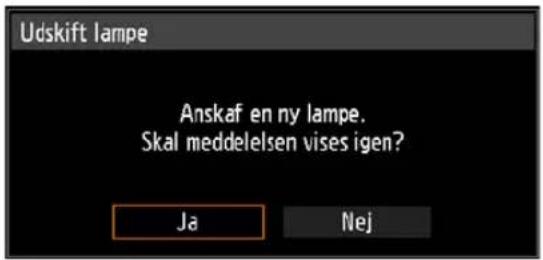

Udskiftning af lampen 210

Udskiftningslampe 211

Fremgangsmåde for udskiftning af lampen 212

Produktspecifikationer 214

Fejlfinding 224

Oplysninger om LED-indikatorer 224

LCOS-projicering med høj opløsning

Projicering i 1920x1200 (WUXGA), takket være reflekterende flydende krystal på siliciumpaneler (LCOS) med høj opløsning.

Justering af fokus i periferien

Billedfokus kan justeres langs skærmens kanter og muliggøre brug i kuppelprojicering.

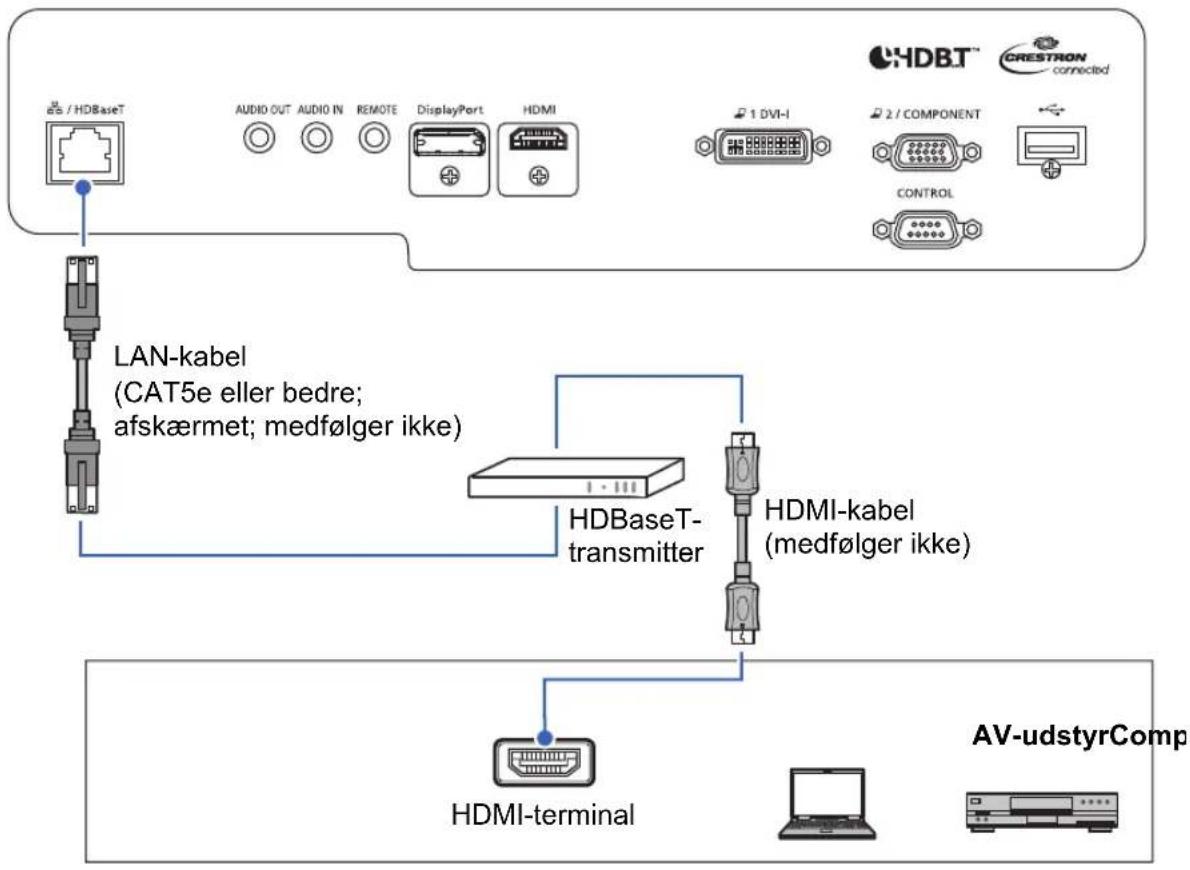

HDBaseT-indgang

Projektoren understøtter HDBaseT, den næste generation af tilslutningsstandard. HDBaseT tilbyder en praktisk forbindelse til overførsel af video- og lydsignaler i høj kvalitet svarende til HDMI over en afstand på op til 100 m over et enkelt LAN-kabel.

Linseskift

Linseskift muliggør motoriseret flytning af billedet op, ned, til venstre eller højre, så der opnås større installationsfrihed.

Effektiv opsætning ved brug af motoriseret zoom- og fokusjustering.

Komplet udvalg af linseenheder til rådighed

Vælg den optimale linseenhed til projiceringsafstanden og formålet.

Overlegen videovisning

Udviklinger inden for motion blur-reduktion gør det behageligere at se på videoprojektioner.

Planlægning

Automatiser projektoropgaver i overensstemmelse med dine tidsplaner. Tænd eller sluk for projektoren, skift inputsignaler og meget mere.

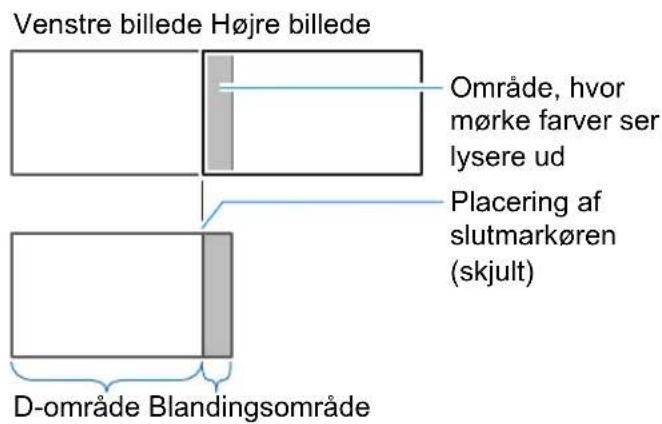

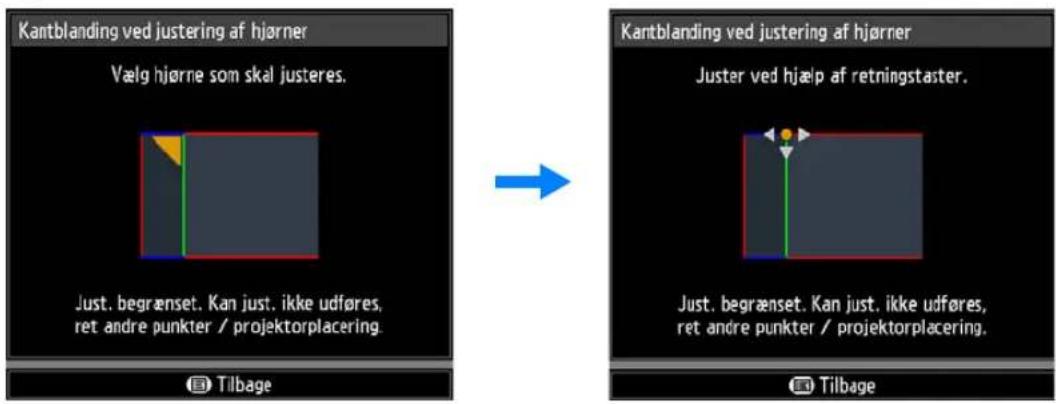

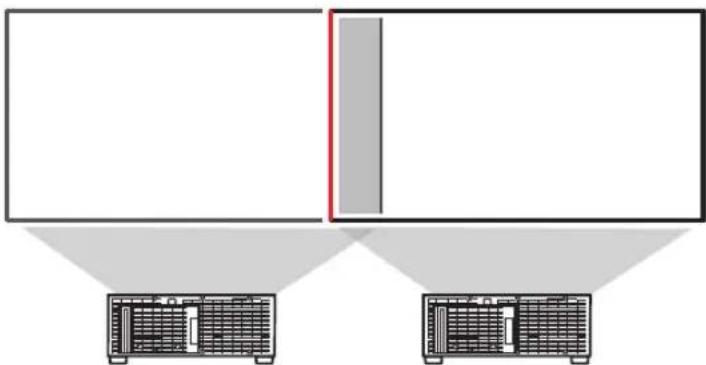

Kantblanding

Bland overlappende kanter af billeder fra flere projektorer for at få det samlede billede til at fremstå som en enhed.

Netværksmultiprojicering (NMPJ)

Projicer billeder fra flere computere over en netværksforbindelse.

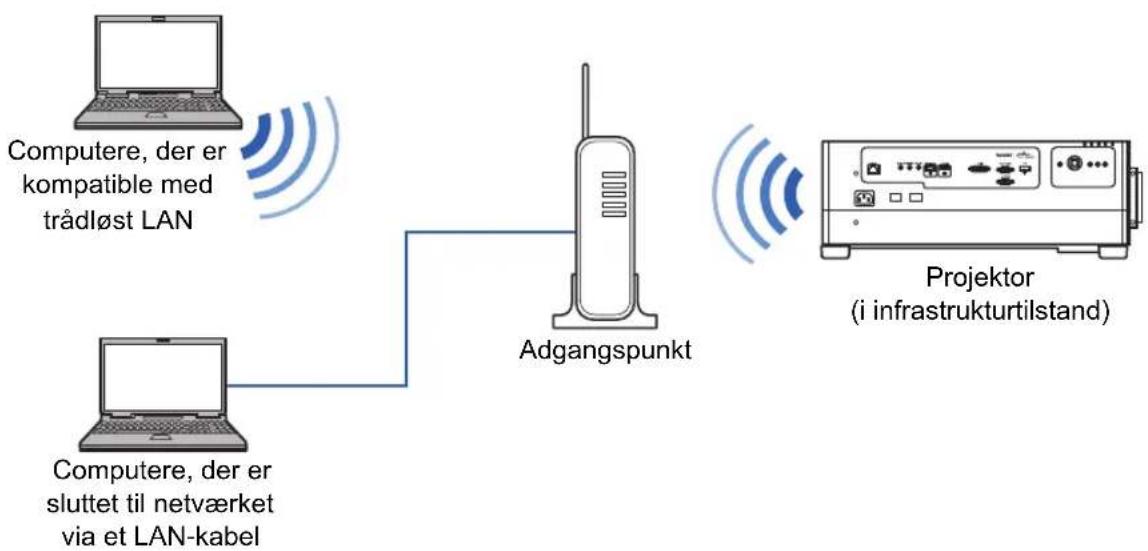

Wi-Fi-forbindelse

Ud over kabelført LAN-forbindelse understøtter projektoren også Wi-Fi. I PJ AP-tilstand (Projector Access Point) kan projektoren sluttes til op til fem computere uden brug af et trådløst adgangspunkt.

En iOS-app til nem fjernbetjening og statusadministration af projektorer via Wi-Fi. Opret forbindelse til en projektor, der benyttes som adgangspunkt (S80), eller opret forbindelse via et eksisterende adgangspunkt (S80). Bemærk, at der kræves en adgangskode ved brug af Canon ST (S189).

Sikkerhedsinstruktioner

Læs denne brugervejledning grundigt, inden du begynder at installere og anvende projektoren.

Denne projektor er udstyret med mange nyttige egenskaber og funktioner. Ved korrekt betjening af projektoren kan disse funktioner udnyttes, og projektoren kan holdes i god stand i mange år fremover.

Forkert betjening kan ikke alene resultere i, at produktets levetid afkortes, men også i fejlfunktioner, brandfare og andre ulykker.

Hvis din projektor synes at fungere forkert, skal du læse denne brugervejledning igen, kontrollere betjeningerne og kabeltilslutningerne og prøve løsningerne i afsnittet "Fejlfinding" bagest i denne brugervejledning. Hvis problemet stadig ikke kan løses, kontakt Canon Call Center.

FORSIGTIG

RISIKO FOR ELEKTRISK STØD MÅ IKKE ÅBNES

FORSIGTIG: FOR AT REDUCERE RISIKOEN FOR ELEKTRISK STØD, MÅ DÆKSLET (ELLER BAGBEKLÆDNINGEN) IKKE FJERNES. INGEN AF PROJEKTORENS DELE MÅ SERVICERES AF BRUGEREN. OVERLAD SERVICERING TIL KVALIFICERET SERVICEPERSONALE.

DETTE SYMBOL ANGIVER, AT APPARATET INDEHOLDER FARLIG SPÆNDING, SOM UDGØR EN RISIKO FOR ELEKTRISK STØD.

DETTE SYMBOL FORTÆLLER BRUGEREN, AT DER GIVES VIGTIGE OPLYSNINGER VEDR. DRIFTEN OG VEDLIGEHOLDELSEN AF DENNE ENHED.

FORSIGTIG

I henhold til standard for beskyttelse af elektronisk computer- / databehandlingsudstyr, ANSI / NFPA 75, må enheden ikke anvendes i et computerrum.

Sikkerhedsforanstaltninger

ADVARSEL:

• DETTE APPARAT SKAL JORDFORBINDES. - DETTE APPARAT MÅ IKKE UDSÆTTES FOR REGN ELLER FUGT, DA DETTE KAN RESULTERE I BRANDFARE ELLER ELEKTRISK STØD.

• Denne projektor frembringer et stærkt lys fra projektionslinsen. Se ikke ind i objektivet, da dette kan resultere i øjenskader. Vær særlig påpasselig med, at børn ikke får lov til at se direkte ind i strålen.
• Anbring projektoren et passende sted. I modsat fald kan resultatet blive brand.
• Projektorens ventilationsåbninger må ikke tildækkes. Overophedning kan nedsætte projektorens levetid og udgør desuden en fare.
• Hvis projektoren ikke skal anvendes i et længere tidsrum, skal den tages ud af forbindelse med stikkontakten.
• Projicér ikke det samme billede i længere tid.

Et efterbillede kan blive stående på LCD-skærmene på grund af projektorskærmens egenskaber.

FORSIGTIGHEDSREGLER FOR MONTERING I LOFTET

Hvis du monterer projektoren i loftet, skal du med jævne mellemrum rengøre projektorens luftindsugningsåbninger og overside med en støvsuger. Hvis du ikke rengør projektoren i et længere tidsrum, kan køleventilatorerne blive tilstoppet af støv, hvilket kan få projektoren til at bryde sammen, eller der kan opstå farlige situationer.

ANBRING IKKE PROJEKTOREN I FEDTEDE, VÅDE ELLER RØGFYLDTE OMGIVELSER, SOM F.EKS. I ET KØKKEN. DETTE KAN FÅ PROJEKTOREN TIL AT BRYDE SAMMEN ELLER DER KAN OPSTÅ FARLIGE SITUATIONER. HVIS PROJEKTOREN KOMMER I KONTAKT MED OLIE ELLER KEMIKALIER, KAN DEN BLIVE ØDELAGT.

■ LÆS INSTRUKTIONSBOGEN, OG GEM DEN TIL SENERE BRUG.

Du bør læse alle instruktionerne vedrørende sikkerhed og betjening, inden du tager projektoren i brug.

Læs alle de her givne instruktioner, og gem dem til senere brug. Tag projektoren ud af forbindelse, inden du påbegynder rengøring. Anvend ikke væske eller aerosolrens på projektoren. Anvend en fugtig klud til rengøring af projektoren.

Følg alle de advarsler og instruktioner, der er angivet på projektoren.

Yderligere beskyttelse af projektoren opnås ved at man tager den ud af forbindelse med stikkontakten i væggen i tordenvejr eller hvis den efterlades uden opsyn eller skal stå ubrugt i et længere tidsrum. Derved forhindres skade som følge af lynnedslag eller klumper i strømmen.

Projektoren må ikke udsættes for vand eller anvendes nær vand, eksempelvis i en fugtig kælder, nær en swimmingpool etc.

Anvend ikke tilbehør, som ikke anbefales af producenten, da dette kan medføre fare.

Anbring ikke projektoren på et ustabilt rullebord, stativ eller bord. Projektoren kan falde ned og øve alvorlig skade på børn og voksne samt projektoren. Anvend kun projektoren på et rullebord eller et stativ, som anbefales af producenten eller som følger med projektoren. Montering på en væg eller hylde skal foretages i henhold til producentens anvisninger, og ved monteringen skal der anvendes udstyr, som er godkendt af producenten.

Udvis forsigtighed, når du flytter rundt med projektoren stående på et rullebord.

Bratte stop, voldsomme ryk og ujævnheder kan få rullebordet med projektoren til at vælte.

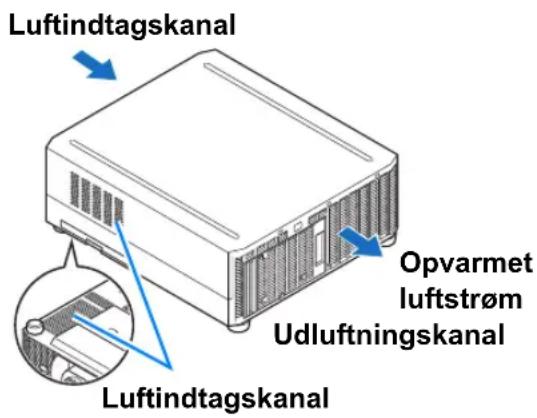

Af ventilationsårsager er der sørget for sprækker og åbninger på bagsiden og forsiden af kabinettet, for at sikre en pålidelig funktion af udstyret og beskytte det mod overophedning.

Disse åbninger må aldrig tildækkes med stof eller andre materialer, og åbningen i kabinettets underside må ikke blokeres ved at projektoren anbringes på en seng, en sofa, et tæppe eller lignende. Projektoren må ikke anbringes tæt på eller over en radiator eller et varmeapparat.

Projektoren må ikke anbringes på et indelukket sted, som f.eks. i en bogreol, med mindre der er sørget for tilstrækkelig ventilation.

Sikkerhedsinstruktioner

Der må ikke stikkes genstande af nogen art ind gennem åbningerne i projektorens kabinet, da de kan komme i berøring med dele med høj spænding eller forårsage kortslutninger, som kan resultere i brand eller elektrisk stød. Der må ikke spildes væske af nogen art på projektoren.

Projektoren må ikke anbringes i nærheden af ventilationskanalen på et airconditionanlæg.

Denne projektor bør udelukkende tilsluttes den type strømkilde, som er angivet på etiketten. Kontakt Canon Call Center eller det lokale el-selskab, hvis du ikke er klar over, hvilken type strømkilde, du har.

Overbelast ikke stikkontakter og forlængerledninger, da dette kan resultere i brand eller elektrisk stød. Der må ikke anbringes noget ovenpå netledningen. Anbring ikke projektoren på et sted, hvor netledningen kan lide skade, fordi folk træder på den.

Forsøg ikke selv at servicere projektoren, da du kan blive udsat for farlig spænding eller andre farer, hvis du åbner eller fjerner dækslerne. Overlad al servicering til kvalificeret servicepersonale.

Tag projektoren ud af forbindelse med stikkontakten i væggen og overlad servicering til kvalificeret servicepersonale i de følgende tilfælde:

a. Hvis netledningen eller stikket er beskadiget eller slidt. b. Hvis der er blevet spildt væske ind i projektoren. c. Hvis projektoren er blevet udsat for regn eller vand. d. Hvis projektoren ikke fungerer normalt, selv om du følger brugervejledningen. Juster kun de kontroller, der er dækket af brugervejledningen, da forkerte indstillinger af andre kontroller kan føre til skade og ofte vil kræve omfattende servicering af en kvalificeret tekniker, for at projektoren igen kan komme til at fungere normalt. e. Hvis projektoren er blevet tabt eller kabinettet har lidt skade. f. Hvis projektorens funktionsevne ændres mærkbart, er det tegn på, at den trænger til servicering.

Hvis der er behov for at udskifte dele, skal du sørge for, at serviceteknikeren anvender dele, som er specificeret af producenten, og som har de samme karakteristika som de originale dele. Uautoriserede udskiftninger kan resultere i brand, elektriske stød eller personskade.

Når servicering eller reparationer af denne projektor er fuldført, skal du bede serviceteknikeren om at foretage et rutinemæssigt sikkerhedseftersyn for at afgøre, om projektorens sikkerhedsmæssige tilstand er i orden.

KRAV TIL NETLEDNING

Den netledning, der leveres sammen med projektoren, opfylder kravene til brug i det land, hvor den er købt.

STIKKONTAKTEN BØR VÆRE PLACERET TÆT PÅ UDSTYRET OG VÆRE LET TILGÆNGELIG.

Disse symboler betyder, at produktet ikke må bortskaffes sammen med dagrenovation i henhold til WEEE-direktivet (2012/19/EU), batteridirektivet (2006/66/EF) og/eller den lokale lovgivning, som disse direktiver er gennemført i. Hvis der i overensstemmelse med batteridirektivet er trykt et kemisk symbol under det symbol, der er vist ovenfor, betyder det, at batteriet eller akkumulatoren indeholder tungmetaller (Hg = kviksølv, Cd = cadmium, Pb = bly) i en koncentration, som ligger over de grænseværdier, der er beskrevet i batteridirektivet. Produktet skal afleveres på et godkendt indsamlingssted, f.eks. i overensstemmelse med en godkendt én-til-én-procedure, når du indkøber et nyt tilsvarende produkt, eller på et godkendt indsamlingssted for elektronikaffald samt for batterier og akkumulatorer. Forkert håndtering af denne type affald kan medføre negative konsekvenser for miljøet og menneskers helbred på grund af de potentielt sundhedsskadelige stoffer, der generelt kan forefindes i elektrisk og elektronisk udstyr. Når du foretager korrekt bortskaffelse af produktet, bidrager du til effektiv brug af naturressourcerne. Kontakt din kommune, den lokale affaldsmyndighed, det lokale affaldsanlæg, eller besøg www.canon-europe.com/weee eller www.canon-europe.com/battery for at få flere oplysninger om genbrug af dette produkt.

Gælder kun i Europæiske Union og EØS (Norge, Island og Liechtenstein)

Advarsel:

Dette er et produkt i Klasse A. I et husholdningsmiljø kan produktet forårsage radiointerferens. I så fald skal brugeren muligvis træffe de fornødne foranstaltninger.

Det kabel med ferritkerne, som fulgte med projektoren, skal anvendes sammen med dette udstyr for at overholde Klasse A.

Der skal benyttes et skærmet kabel for at overholde Klasse A.

Sikkerhedssymboler i denne vejledning

I dette afsnit beskrives de sikkerhedssymboler, der benyttes i denne vejledning. Vigtige sikkerhedsoplysninger for projektoren er angivet med følgende symboler. Overhold altid sikkerhedsoplysningerne under disse symboler.

	Advarsel	Angiver risiko for dødsfald eller alvorlig personskade pga. forkert håndtering, hvis oplysningerne ikke overholdes. Overhold altid disse oplysninger for at sørge for sikker brug.
	Forsigtig	Angiver risiko for personskade pga. forkert håndtering, hvis oplysningerne ikke overholdes. Overhold altid disse oplysninger for at sørge for sikker brug.
		Angiver risiko for elektrisk stød pga. forkert håndtering, hvis oplysningerne ikke overholdes. Overhold altid disse oplysninger for at sørge for sikker brug.
		Angiver risiko for forbrændinger pga. forkert håndtering, hvis oplysningerne ikke overholdes. Overhold altid disse oplysninger for at sørge for sikker brug.
	Forbud	Angiver forbudte handlinger.
	Forsigtig	Angiver påkrævede handlinger eller oplysninger, der skal overholdes.

Forholdsregler ved brug

Da dette afsnit indeholder vigtige oplysninger i forbindelse med sikkerhed, skal du sørge for at læse følgende omhyggeligt på forhånd for at bruge din projektor på korrekt og sikker vis.

Advarsel

Strømforsyning

Sørg for, at stikket på projektoren er let tilgængeligt under installationen, så projektoren hurtigt kan tages ud af forbindelse, hvis det er nødvendigt, eller hav en kredsløbsafbryder inden for rækkevidde.

Hvis følgende situationer skulle opstå, skal du slukke for projektoren, tage strømstikket ud af stikkontakten og kontakte Canon Call Center. Ellers kan det forårsage en brand eller resultere i elektrisk stød.

• Hvis der udsendes røg - Hvis der udsendes en mærkelig lugt eller lyd - Hvis der er trængt vand eller anden væske ind i projektoren - Hvis metal eller et andet fremmedlegeme er trængt ind i projektoren - Hvis projektoren væltes eller tabes, og kabinettet beskadiges

Vær opmærksom på følgende punkter angående strømkilden, strømstikket og håndteringen af stikforbindelsen. Ellers kan det resultere i brand eller elektrisk stød.

Forbud

• Der må ikke anbringes genstande på netledningen, og den må ikke sidde fast under projektoren.
• Dæk ikke netledningen med et tæppe.
• Du må ikke ændre netledningen eller i voldsom grad bøje, vride, trække, sno eller bundte den.
• Hold netledningen væk fra varmeapparater og andre varmekilder.
• Undlad at bruge en beskadiget netledning. Kontakt Canon Call Center, hvis netledningen er beskadiget.
• Undlad at benytte en strømkilde med en anden spænding end den angivne (AC 100 – 240 V).
• Undlad at stikke metalgenstande ind i strømstikkets eller stikforbindelsens kontaktdele.
• Den netledning, som er inkluderet med denne projektor, er kun til brug med dette produkt. Brug ikke denne ledning til andre produkter.

- Fjern ikke strømstikket eller stikforbindelsen med våde hænder.

Advarsel

Vær opmærksom på følgende punkter angående strømkilden, strømstikket og håndteringen af stikforbindelsen. Ellers kan det resultere i brand eller elektrisk stød.

• Sæt strømstikket og stikforbindelsen helt ind i bunden. Desuden bør du undlade at bruge et beskadiget strømstik eller en løs stikkontakt.
• Undlad at trække i netledningen, og sørg for at holde strømstikket eller stikforbindelsen, når du trækker den ud. Forkert håndtering kan beskadige netledningen.
• Undlad at overskride forlængerledningens normerede kapacitet under brug.
• Overskrid ikke stikkontaktens normerede kapacitet (for eksempel ved at bruge den til flere apparater), da det medfører risiko for brand pga. overophedning.
• Undersøg med jævne mellemrum strømstikket og kontakten, og fjern evt. støv eller snavs mellem stikket og kontakten.
• Undlad at berøre selve projektoren, netledningen eller kablet, hvis der er lynnedslag.
• Undlad at flytte projektoren, før du har slukket for den, taget strømstikket ud af stikkontakten og afbrudt evt. andre kabler.
• Tag projektoren ud af forbindelse før rengøring eller vedligeholdelse.
• Inden du installerer eller fjerner linseenheden, skal du sørge for at tage projektorens strømstik ud af stikkontakten.

Advarsel

Installation og brug

Vær opmærksom på de følgende punkter angående projektorens installation og håndtering. Ellers kan det resultere i brand, elektrisk stød eller personskade.

- Undlad at bruge projektoren på steder, hvor den kan blive våd, for eksempel udendørs eller i nærheden af badekar eller brusere.

- Undlad at stille beholdere med væske oven på projektoren.

- Sørg for at træffe modforanstaltninger mod fald, for eksempel et kabel til forebyggelse af fald, når projektoren installeres på højtliggende steder, f.eks. når den monteres i loftet.

- Undlad at fjerne kabinettet fra projektoren og at skille det ad. Projektorens inderside indeholder højspændingsdele samt dele, der er meget varme. Hvis det er nødvendigt at foretage eftersyn, vedligeholdelse eller reparation, bør du kontakte Canon Call Center.

- Undlad at skille projektoren eller fjernbetjeningen ad samt at modificere dem (herunder forbrugsdele).

- Se ikke direkte ind i udluftningskanalerne under brug.

- Undlad at sætte genstande ind i projektorens kanaler, som f.eks. luftindtagskanalen eller udluftningskanalerne.

- Undlad at anbringe en trykdåse foran udluftningskanalerne. Trykket af dåsens indhold kan stige pga. af varme fra udluftningskanalerne, og dette kan resultere i en eksplosion.

- Ved fjernelse af støv eller snavs fra projektorens dele, for eksempel linsen eller filteret, må der aldrig bruges brændbar spray. Indvendige dele, der bliver varme, kan antændes og forårsage brand.

- Brug ikke klæbemidler, smøremidler, olie eller basiske rengøringsmidler til at vedligeholde projektoren. De kan klæbe sig fast til kabinettet og beskadige det og eventuelt medføre, at projektoren falder ned fra sin montering og forårsager en ulykke eller personskade.

- Da der udsendes kraftige lysstråler, når projektoren er i brug, må du ikke se direkte ind i projektorens linse. Dette kan medføre øjenskade. Vær især opmærksom på børn i at gøre det.

Forbud

Advarsel

Vær opmærksom på de følgende punkter angående projektorens installation og håndtering. Ellers kan det resultere i brand, elektrisk stød eller personskade.

Forbud

- Operatører skal kontrollere adgangen til strålen inden for sikkerhedsafstanden eller installere produktet i en højde, der forhindrer udsættelse af øjnene inden for sikkerhedsafstanden.

- Lys fra projektoren er klassificeret som Risikogruppe 2 (RG2) i henhold til IEC 62471-5:2015. Den kan dog være klassificeret som Risikogruppe 3 (RG3), når der anvendes en udskiftningslinse med et projektionsforhold på mere end 2,6. Se i tabellen Sikkerhedsafstand vedrørende forskellige udskiftningslinser (S17).

- Undlad at holde eller installere optiske instrumenter (f.eks. forstørrelsesglas, spejle eller briller) i lysstien fra projektoren. Hvis projiceret lys afbøjes eller genspejles og kommer ind i øjnene på folk, kan det medføre øjenskade.

- Der må ikke tillades direkte udsættelse for strålen.

- Undlad at løfte projektoren alene. Hav mindst én assistent.

- Når projektoren placeres på en høj overflade til visning, skal du sikre dig, at overfladen er flad og stabil.

- Undlad at bruge projektoren på en blød overflade som f.eks. et tæppe eller en skumgummipude osv.

- Ved loftsmontering eller andet installationsarbejde skal du bede om service fra en kvalificeret tekniker eller Canon Call Center. Dårligt installationsarbejde kan medføre en ulykke.

- For at undgå risiko, f.eks. at reservedele falder ned, når linsen udskiftes i en loftsmonteret projektor, skal du bede om service fra en kvalificeret tekniker eller Canon Call Center.

- Anvend ikke, hvor der kan forekomme brændbare eller eksplosive gasser. Lampen i projektoren bliver varm og udgør en brandfare, hvis de antændes.

Forsigtig

RG2-3-etiket

Sikkerhedsafstand hvis udstyret med en udskiftningslinse (IEC 62471-5)

	Projektionsforhold*1	WUX7500 WU	X6700 WUX5800
RS-SL01ST 1,49-2,24:1 —*		2
RS-SL02LZ 2,19-3,74:1 167 cm 167 cm 154 cm
RS-SL03WF 0,80:1 —*		2
RS-SL04UL 3,55-6,94:1 400 cm 400 cm 367 cm
RS-SL05WZ 1,00-1,50:1 —*		2
RS-SL06UW 0,54:1 —*		2

*1 Projektionsforhold er beregnede værdier, som er baseret på et skærmforhold på 16:10 og en skærmstørrelse på 100 tommer. *2 Lys fra projektoren er klassificeret som Risikogruppe 2 (RG2) i henhold til IEC 62471-5:2015.

Sikkerhedsafstand

• Under projicering udgør det en risiko for synsskade eller anden alvorlig personskade at kigge ind i linsen fra afstande tættere end denne.
• Når der bruges et projektionsobjektiv, hvor der er angivet en sikkerhedsafstand, sammen med projektoren, skal operatøren enten montere produktet i en højde, der forhindrer udsættelse af øjnene inden for sikkerhedsafstanden, eller kontrollere adgangen for at sikre, at ingen personer kommer inden for sikkerhedsafstanden.

Advarsel

Lampe

Denne projektor anvender en kviksølvlampe under højt tryk. Kviksølvlampen har de følgende karakteristika.

• En lampe bliver gradvist mørkere med tiden.
• Stød, slid eller brug af udslidte lamper kan få lamperne til at sprænge (med en høj lyd) eller brænde ud.
• Lamper har højere risiko for at sprænge, efter at meddelelsen om udskiftning af lampen vises (se under "Udskiftning af lampen" (S210)). Udskift lampen med en ny så hurtigt som muligt.
• Levetiden for lamper varierer kraftigt fra lampe til lampe og afhængigt af brugsmiljøet. Nogle lamper kan brænde ud eller sprænge, kort efter at de er taget i brug for første gang. • Vær forberedt ved at have en reservelampe på lager.

Vær opmærksom på følgende forsigtighedsregler under udskiftning af lampen, eller når en lampe er sprunget.

• Hvis lampen sprænger, kan der komme støv og gas (der indeholder kviksølvdampe) ud af udluftningskanalerne. I så fald skal man straks åbne vinduerne og dørene for at lufte rummet ud. Sprungne lamper kan sprede glasskår inden i projektoren. Kontakt en kvalificeret tekniker eller Canon Call Center vedrørende rengøring og eftersyn af projektorens inderside samt udskiftning af lampen.
• Hvis du ved et uheld indånder dampene fra lampen eller får glasskår i øjnene eller munden, skal du med det samme søge læge.

Vær opmærksom på følgende forsigtighedsregler under udskiftning af lamper, der ikke længere fungerer. Ellers kan det resultere i personskade.

- Hvis lyset pludselig går ud, enten når du tænder for projektoren, eller når den har været tændt et stykke tid, er lampen muligvis sprunget. I så fald må du aldrig selv forsøge at udskifte lampen. Bed altid en kvalificeret tekniker om at servicere den, eller kontakt Canon Call Center.

- I loftsmonterede projektorer kan lampen falde ud, når du åbner lampedækslet, eller under udskiftningen. Ved udskiftning skal du sikre dig, at der ikke befinder sig personer under projektoren, og du skal stå ved siden af lampedækslet, ikke direkte under det.

Advarsel

Batterier til fjernbetjeningen

Vær opmærksom på de følgende punkter angående batteriernes håndtering. Ellers kan det resultere i en brand eller personskade.

Forbud

• Undlad at opvarme, kortslutte eller adskille batterierne, eller at lægge dem i et bål.
• Forsøg ikke at genoplade batterierne som følger med fjernbetjeningen.
• Fjern batterierne, når de er blevet brugt helt op, eller når fjernbetjeningen ikke skal bruges i en længere tidsperiode.
• Udskift begge batterier samtidig, når du udskifter dem. Undlad også at bruge to batterier af en forskellig type på samme tid.
• Isæt batterierne korrekt i overensstemmelse med + / – polerne.
• Hvis væske lækker fra batterierne og kommer i kontakt med huden, skal du vaske denne væske omhyggeligt af.

Forsigtig

Forsigtig

Håndtering

Vær opmærksom på de følgende punkter angående projektorens installation og håndtering.

- Hvis projektoren ikke skal bruges i en længere tidsperiode, skal du sørge for at tage strømstikket ud af stikkontakten, af sikkerhedsmæssige hensyn. Hvis du ikke gør det, kan det medføre brand, hvis der samler sig støv på stikket eller stikkontakten.

Forsigtig

- Undlad at tilslutte hovedtelefoner eller øretelefoner i AUDIO OUT-terminalen. Det kan medføre høreskade.

- Undlad at indstille lydstyrken for højt til at begynde med. Dette kan medføre høreskader på grund af pludselige lyde, der afspilles ved høj lydstyrke. Reducer lydstyrken, før du slukker for projektoren, og øg den gradvist efter start.

- Undlad at berøre dele af kabinettet omkring og over udluftningskanalerne, som kan blive varme under projicering. Vær især opmærksom på at forhindre små børn i at berøre disse dele. Undgå desuden at placere metalgenstande omkring eller over udluftningskanalerne. Disse objekter kan blive varme på grund af projektoren, hvilket kan medføre forbrændinger eller anden personskade.

Forsigtig

Vær opmærksom på de følgende punkter angående projektorens installation og håndtering.

• Undlad at stille tunge genstande oven på projektoren og at sidde/stå på den. Vær især opmærksom på at forhindre små børn i at gøre det. Projektoren kan vælte, og dette kan resultere i beskadigelse eller en personskade.
• Anbring ikke projektoren på en ustabil eller skrå overflade. I så fald kan projektoren falde ned eller vælte, og det kan resultere i en personskade.
• Undgå at placere genstande foran linsen under projicering. Det kan resultere i en brand.
• Projektoren er udstyret med en linseskiftfunktion, så linsen kan flyttes op, ned, til venstre og højre vha. motoren. Rør ikke ved linsen, mens den bevæger sig. Rører du ved linsen, mens den bevæger sig, kan det forårsage personskade.
• Inden du udskifter linseenheden, skal du vente mindst 30 minutter, efter projektoren er blevet slukket, så linseenheden kan køle af. Ellers kan det resultere i forbrændinger eller personskader.

Vær opmærksom på følgende punkter ved håndtering af lampen.

- Lampen må ikke håndteres, lige efter den er blevet brugt. Sørg for at slukke for projektoren og vente i ca. 1 time på, at lampen og projektoren køler tilstrækkeligt af. Ellers kan det resultere i en forbrænding pga. varmen fra lampen eller projektoren.

Forsigtig

Vær opmærksom på følgende punkter, når du bærer eller transporterer projektoren.

• Hvis det er nødvendigt at transportere projektoren, skal linseenheden fjernes, før den transporteres. Hvis projektoren udsættes for for mange stød og slag under transport, kan linseenheden blive beskadiget.
• Projektoren er et præcisionsinstrument. Undgå at vælte projektoren eller udsætte den for slag. Det kan resultere i fejlfunktion.
• Træk de justerbare fødder tilbage, før du flytter projektoren. Hvis fødderne er trukket ud, kan det medføre beskadigelse.
• Når du bærer eller holder projektoren op efter at have fastgjort linseenheden, må du ikke holde i linsen. I så fald kan du beskadige linseenheden.
• Undlad at røre linsen med bare hænder. Pletter eller fingeraftryk på linsen kan forringe billedkvaliteten.
• Der gives ingen garanti for, at projektoren beskyttes ved genbrug af brugt emballage og stødabsorberende materialer. Fragmenter fra stødabsorberende materiale kan også komme ind i projektoren og forårsage en funktionsfejl.

Forsigtig

Vær opmærksom på følgende punkter når projektoren installeres eller anvendes.

• Vær opmærksom på kondens. Hvis projektoren pludseligt flyttes til et varmere sted, eller hvis temperaturen i rummet stiger pludseligt, kan fugt i luften kondensere på linsen eller spejlet og forringe projicerede billeder. Vent i så fald et stykke tid, og kontroller, at fugten er fordampet, før du genoptager brugen.
• Undlad at installere projektoren et sted, hvor temperaturen er høj eller lav. Det kan resultere i fejlfunktion. Intervallerne for brugsmiljø og opbevaringsmiljø er som følger.
• Brugsmiljø: 0 °C til 40 °C, 20 % til 85 % relativ luftfugtighed
• Opbevaringstemperatur: -20 °C til 60 °C

- Hvis projektoren bruges i højder på over 2.300 m: Juster projektorens installationsindstillinger fra menuen (S147). Hvis indstillingerne ikke justeres, kan det forkorte lampens levetid eller beskadige lampen.

• Undlad at installere projektoren, så den vender den forkerte vej. Installer projektoren, så den ikke hælder mere end 10° mod venstre eller højre. Hvis du ikke gør dette, kan det forkorte lampens levetid eller beskadige lampen.
• Undlad at blokere luftindtags- eller udluftningskanalerne. Hvis kanalerne blokeres, kan varme blive fanget inde i projektoren, hvilket kan forkorte levetiden for de optiske komponenter eller andre dele og beskadige projektoren.
• Installer projektoren, så der er mindst 50 cm mellem luftindtags-/udluftningskanalerne og væggene på begge sider af projektoren. Sørg for, at der er mindst 2 cm fra bunden af projektoren. Der er et luftindtag under projektoren. Hvis der ikke er nok plads, kan varme blive fanget inde i projektoren og beskadige den.

Mindst 50 cm Mindst 50 cm Mindst 50 cm

• Undlad at stille genstande oven på projektoren, som kan ændre form eller farve pga. varme.
• Undlad at installere projektoren nær højspændingsledninger eller en elektrisk strømkilde. Dette kan muligvis medføre en funktionsfejl.
• Rengør luftfilteret regelmæssigt (S207). Støv, der ophobes indvendigt over en længere periode uden rensning, kan i sidste ende beskadige projektoren eller forringe billedkvaliteten.
• Der kan opstå efterbilleder, når billedet skiftes, efter at det samme billede har været projiceret i et stykke tid. Dette skyldes LCD-skærmenes natur og er ikke tegn på et problem. Efterbilledet forsvinder efter et stykke tid under normal projicering.

Forholdsregler, når du bærer/sender projektoren

Forbered projektoren som beskrevet herunder, inden du bærer den.

• Frakobl kablerne, der er sluttet til projektoren. Hvis man bærer projektoren, mens kablerne er tilsluttet, kan det resultere i en ulykke.
• Træk de justerbare fødder tilbage, før du flytter projektoren. Hvis fødderne er trukket ud, kan det medføre beskadigelse.
• Undlad at udsætte projektoren for kraftige stød eller vibrationer.

Forholdsregler ved installation

Sørg for at læse "Sikkerhedsinstruktioner" og "Sikker brug" (S7 – S21). Tag desuden følgende forholdsregler under installationen.

• Undgå at ramme projektoren eller udsætte den for slag. Det kan resultere i fejlfunktion.
• Undlad at installere projektoren stående på siden eller i andre ustabile positioner. Projektoren kan blive beskadiget, hvis den vælter.

■ Brug ikke projektoren i de følgende omgivelser

• Steder med meget høj luftfugtighed, støv, oliedampe eller cigaretterøg. Klæbemidler på linsen, spejlene eller andre optiske dele kan forringe billedkvaliteten.
• I nærheden af højspændingsledninger eller elektricitetskilder. Dette kan muligvis medføre en funktionsfejl.
• På bløde overflader som tæpper eller polstrede måtter. Dette kan medføre en brand eller beskadige projektoren.
• Steder med meget høj temperatur eller luftfugtighed
• Placeringer, der er udsat for vibrationer eller stød
• I nærheden af varme- eller røgalarmer
• I nærheden af havet eller i nærheden af airconditionkanaler
• På steder, hvor der forekommer ætsende gasser, f.eks. svovlgas fra varme kilder

* Driftstemperatur og -fugtighed gælder, når projektoren projicerer eller er i standbytilstand.

Driftstemperatur Driftsfugtighed		Opbevaringstemperatur
0 °C – 40 °C	20 % – 85 %	-20 °C – 60 °C

■ Undlad at berøre linsen med bare hænder

Undlad at røre linsen med bare hænder. Pletter eller fingeraftryk på linsen kan forringe billedkvaliteten.

■ Lad projektoren varme op i 30 minutter, før du udfører fokusjustering (S45), hvis det er muligt

Fokuspositionen stabiliseres muligvis ikke med det samme efter start pga. varmen fra lampen. Det er også nyttigt at benytte testmønstret (10) (S104, S152) ved justering af fokus.

■ Installér den ved en tilstrækkelig afstand fra vægge og andre hindringer

Hvis luftindtags- eller udluftningskanalen er blokeret, ophobes der varme inden i projektoren, hvilket muligvis forkorter projektorens levetid eller forårsager en funktionsfejl. Undlad på lignende vis at installere på smalle, lukkede steder med dårlig ventilation. Installer på et godt ventileret sted. Sørg for, at der er mindst 50 cm fri plads over, til begge sider af og bag ved projektoren. Sørg også for, at der er mindst 2 cm fri plads under projektoren.

Hvis rummets temperatur pludselig stiger, kan luftfugtigheden kondensere på projektorens linse og spejl, så billedet bliver sløret. Vent til konsensen er fordampet, for at billedet vises på normal vis igen.

■ Juster indstillingerne i højder på over 2.300 m

Projektorens indstillinger skal justeres, när projektoren benyttes ved højder på 2.300 m eller derover. Se især instruktionerne vedrørende [Højt over havet] (S147) i menuen [Installationsindstil.].

■ Ved brug, när projektoren er monteret i loftet

Når projektoren anvendes, mens den er monteret i loftet eller installeret et højt sted, er det nødvendigt at rengøre luftindtags- og udluftningskanalerne samt området omkring luftfilteret regelmæssigt. Støv, der ophobes i luftindtag eller udluftningskanaler, kan hindre ventilationen, forårsage højere temperatur inde i projektoren og medføre risiko for beskadigelse eller brand. Brug en støvsuger eller lignende til at fjerne støv fra indtags- og udluftningskanalen.

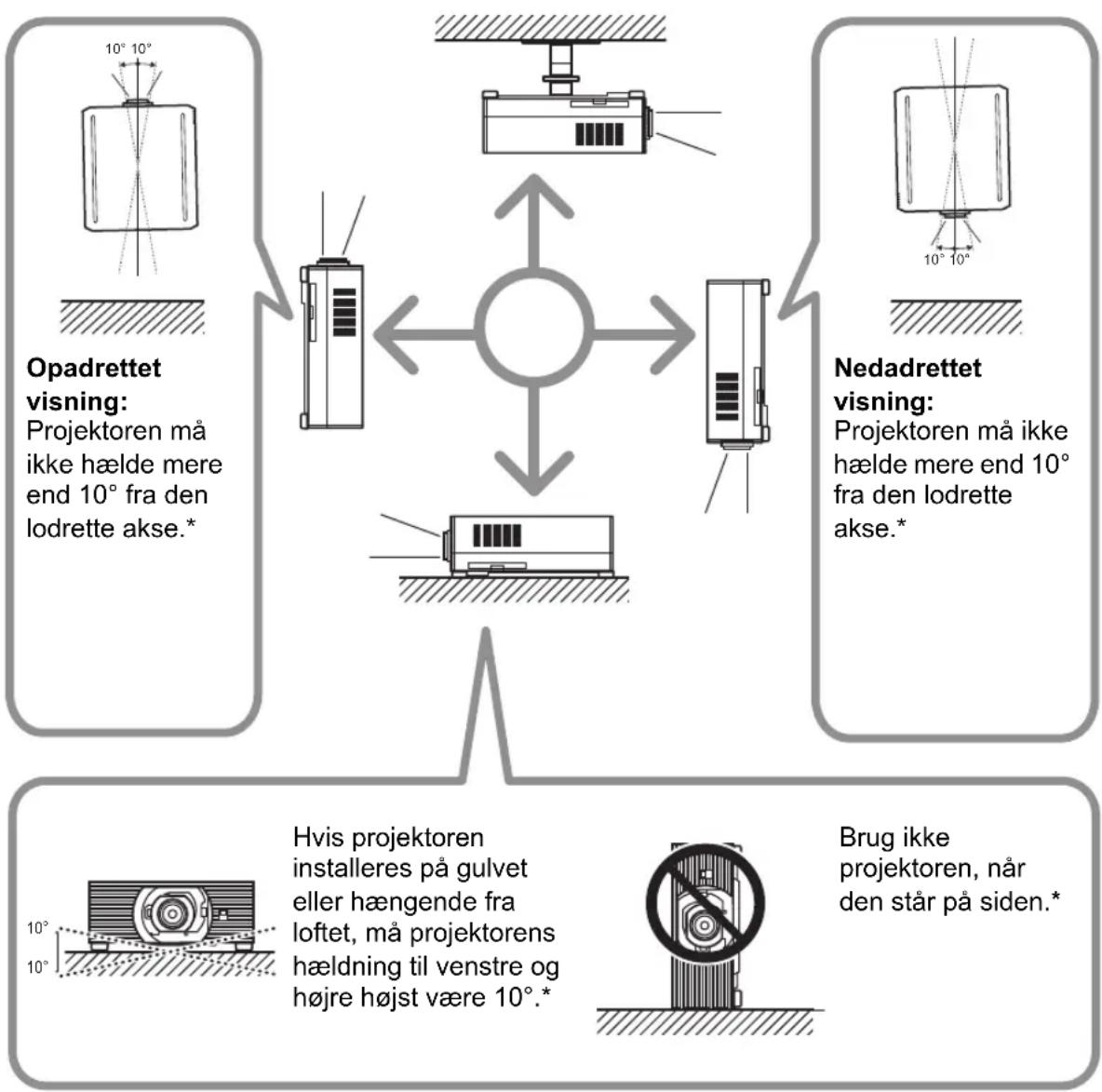

- Installer den, så projektoren vender i den rigtige retning

• Projektoren kan installeres, så den vender i en vilkårlig retning som vist nedenfor. Projektion opad eller nedad kan imidlertid reducere lampens levetid.
• Forsøg ikke selv at installere projektoren til projicering opad eller nedad. Bed altid en kvalificeret tekniker om at installere den eller kontakt Canon Call Center.

* Ellers kan det resultere i beskadigelse af lampen.

Der er ikke andet ekstraudstyr til installation af projektoren end loftsophænget.

Meddelelse om copyright

Bemærk, at forstørrelse eller reduktion af størrelsen på et billede til kommerciel anvendelse eller offentlig præsentation kan krænke juridisk beskyttet ophavsret eller personen, der har ophavsretten til det originale materiale.

Sørg for netværkssikkerhed

Træf forholdsregler for at sørge for netværkssikkerheden. Bemærk, at Canon ikke påtager sig nogen form for erstatningsansvar for direkte eller indirekte tab, der skyldes netværkssikkerhedshændelser, for eksempel uautoriseret adgang.

Konfigurer sikkerhedsindstillingerne korrekt på projektoren, computeren og netværket før brugen.

• Konfigurer kun projektoren til forbindelser inden for dit beskyttede netværk, bag ved en firewall eller lignende, i stedet for direkte forbindelser til internettet.
• Hvis projektoren bruges i et trådløst netværk, skal du også konfigurere Wi-Fi-sikkerhedsindstillingerne.
• Skift Wi-Fi-sikkerhedsnøglen regelmæssigt.

Om varemærker

• Ethernet er et registreret varemærke tilhørende Xerox Corporation.
• Microsoft og Windows er registrerede varemærker eller varemærker tilhørende Microsoft Corporation i USA og/eller andre lande.
• Mac, Mac OS og Macintosh er varemærker tilhørende Apple Inc., der er registreret i USA og/eller andre lande.
• HDMI, HDMI-logoet og High-Definition Multimedia Interface er varemærker eller registrerede varemærker tilhørende HDMI Licensing, LLC.
• PJLink er et registreret varemærke tilhørende JBMIA og ikke-afsluttet varemærke i nogle lande.
• PJLink er et registreret varemærke, eller der er blevet indsendt en ansøgning om varemærke i Japan, USA og/eller andre lande eller regioner.
• AMX er et registreret varemærke tilhørende Harman International Industries, Inc.
• Crestron®, Crestron RoomView® og Crestron Connected™ er registrerede varemærker tilhørende Crestron Electronics, Inc.
• Extron og XTP er varemærker eller registrerede varemærker tilhørende RGB Systems, Inc. i USA og/eller andre lande.
• HDBaseT™ og HDBaseT Alliance-logoet er varemærker tilhørende HDBaseT Alliance.
• Wi-Fi er et registreret varemærke tilhørende Wi-Fi Alliance.
• Wi-Fi CERTIFIED, WPA, WPA2 og Wi-Fi CERTIFIED-logoet bruges i forbindelse med konfigurationsmetoder, som er udviklet af Wi-Fi Alliance.
• Alle andre varemærker tilhører de respektive ejere.

■ Lande og områder, hvor brug af trådløst LAN er tilladt

Brug af den trådløse LAN-funktion er underlagt lovgivning mv. i de enkelte lande og områder, og overtrædelse af disse begrænsninger kan medføre straf. På Canons websted finder du en oversigt over lande og områder, hvor brugen af den trådløse LAN-funktion er tilladt.

Canon påtager sig under ingen omstændigheder ansvar for problemer mv., der måtte opstå som følge af brugen af den trådløse LAN-funktion i andre lande og områder end de, der er opført på listen.

■ Modelnummer

WUX7500/WUX6700/WUX5800 (inklusive WLAN-modulmodel: CH9-1346)

Erklæring om EF-direktiv

Canon Inc. erklærer herved, at dette udstyr er i overensstemmelse med direktivet 2014/53/EU. Den fulde ordlyd af EU-overensstemmelseserklæringen er tilgængelig på følgende internetadresse:

http://www.canon-europe.com/ce-documentation

Specifikationer for trådløst LAN WUX7500/WUX6700/WUX5800

Frekvensbånd: 2.401 MHz – 2.473 MHz Maksimal radiofrekvenseffekt: 12,7 dBm

Open Source-software

Produktet indeholder Open Source-softwaremoduler.

Der er flere oplysninger i de filer, der kan hentes fra "Software, der anvendes i dette produkt" på webstedet for download (http://www.canon.com/iprj/). Se licensoplysningerne for hvert enkelt modul, som er indeholdt i den tilsvarende fil.

Nogle programmer fra tredjepart tillader distribution af softwaremoduler i eksekverbart format kun på den betingelse, at kildekoden i sådanne moduler gøres frit tilgængelige. Kontakt den distributør, som produktet blev købt fra, for at få oplysninger om, hvordan du anskaffer kildekoden til sådanne tredjepartsprogrammer.

Før brugen

- Batterier til fjernbetjeningen (2 stk. AAA-str.)

- Netledning (1,8 m)

• Vigtige oplysninger

Projektordelenes navne og funktioner

■ Forside

(1) Strømstik (S78) (2) Infrarød fjernmodtager (S38) (3) Linseenhed (sælges separat) (4) Luftindtagskanal

Bloker ikke luftindtaget.

Forsigtig

Det kan resultere i

fejlfunktion.

(5) Sidekontrol (S32) (6) Terminaler og konnektorer (S34) (7) Hul til tyverisikring Der kan anbringes en kabellås til tyverisikring (medfølger ikke). (8) LED-indikatorer (S32)

■ Bagside

(9) Udluftningskanal

Bloker ikke

Forsigtig

udluftningen. Det kan

resultere i fejlfunktion.

(10) Infrarød fjernmodtager (S38) (11) Lampedæksel (S212) (12) Luftfilterramme (S208)

■ Set nedefra

(13) Justerbare fødder (S72) (14) Sikkerhedsbjælke

■ Sidekontrol

(1) POWER-knap (S43, S48)

Tænder eller slukker projektoren.

(2) INPUT-knap (S44)

Skifter inputsignalet.

(3) LENS-knap

Hver gang der trykkes på knappen, skifter skærmen til fokusjustering (S45), zoomjustering (billedstørrelse) (S45) eller justering af linseskift (billedposition) (S66). Brug knapperne [ʌ/ [ ] eller [ ] / [ ] til ▶ at justere.

(4) MENU-knap (S118)

Viser en menu på skærmen.

(5) Pointer / VOL-knapper (S116)

Op, ned, venstre eller højre i menunavigation eller andre betjeninger. Justerer lydstyrken.

[▲] VOL+-knap: Forøger lydstyrken. [▼] VOL--knap: Reducerer lydstyrken.

(6) OK-knap (S116)

Bekræfter det valgte punkt i menuen.

■ LED-indikator

Projektorens status vises ved hjælp af LED-indikatorerne (Slukket / Tændt / Blinker).

- POWER (grøn) : Lyser eller blinker under normale forhold, når der er tændt for strømmen.

- STANDBY (rød) : Lyser eller blinker under standby eller når projektoren slukkes.

- WARNING (rød) : Lyser eller blinker, når der opstår fejl.

- LIGHT (orange) : Lyser eller blinker, når der er et problem med lampen eller lampedækslet.

- TEMP (rød) : Lyser eller blinker, når den interne temperatur er høj.

LED-indikatordisplay

LED-indikatorerne blinker eller lyser for at vise projektorens driftsstatus.

Forklaring: Eksempel på, når POWER-indikatoren lyser; Slukket : Tændt : Blinker

LED-indikator					Driftsstatus
POWER (grøn)	STANDBY (rød)	WARNING (rød)	LIGHT (orange)	TEMP (rød)
					Stikket er ikke sat i.
					I standbytilstand.
					Projektoren er tændt. (Projicerer.)
					Genoptager drift (projicering) efter standby.
					Køler ned, mens den går i standby-eller strømstyringstilstand fra tændt tilstand.
					I strømstyringstilstand med slukket lampe. (Blinker grønt og derefter rødt.)
					Næsten tid til at udskifte lampen (i standbytilstand).
					Næsten tid til at udskifte lampen (under projicering).
					Indvendig temperatur er høj (i standbytilstand).
					Indvendig temperatur er høj (under projicering).
					Der er opstået en lampefejl.
					Der er opstået en temperaturfejl.
					Lampedækslet er åbent.
					Blinker 3 gange: LuftfilterfejlBlinker 4 gange: Fejl i ventilatorBlinker 5 gange: StrømfejlBlinker 6 gange: Fejl i linseenhed

En blinkende LIGHT-indikator betyder, at det er ved at være tid til at udskifte lampen. Hav en ny lampe klar.

■ Terminaler og konnektorer

(1) LAN / HDBaseT-port (S77, S79)

Modtager HDBaseT-inputsignal, herunder digitale video- og lydsignaler.

Bærer både video- og lydsignaler gennem et enkelt LAN-kabel (skærmet snoet par).

Denne port kan også bruges til at tilslutte projektoren til et netværk.

(2) AUDIO OUT-terminal (S77)

Sender lyd til eksternt AV-udstyr. Denne udsender lydsignalet, som svarer til det viste billedsignal.

(3) AUDIO IN-terminal (S77)

Modtager lydinput. Den lyd, der tilføres til denne terminal, afspilles gennem den indbyggede højttaler, når du indstiller [Valg af lydindgangsterminal] til [Lydindgang] (S160).

(4) Terminal til ledningsforbundet fjernbetjening (S39)

Denne terminal bruges til at tilslutte den valgfri fjernbetjening (RS-RC05) vha. et kabel.

(5) DisplayPort-port (S75)

Modtager DisplayPort-inputsignal, herunder digitale video- og lydsignaler. Bærer både video- og lydsignaler gennem et enkelt kabel.

(6) HDMI-terminal (S74)

Modtager HDMI-inputsignal, herunder digitale video- og lydsignaler. Bærer både video- og lydsignaler gennem et enkelt kabel.

(7) DVI-I-terminal (S75)

Tilslutter det eksterne skærmoutput fra en computer.

Modtager digitalt pc-signal (Digital pc).

Der kan også benyttes et VGA-DVI-I-kabel til at modtage analoge computersignaler (Analog pc 1).

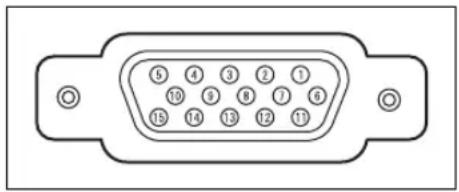

(8) Analog pc 2 / COMPONENT terminal (S76)

Modtager det analoge pc-signal (Analog pc 2).

Et komponentkabel kan bruges til at modtage komponentbilledsignalet (Komponent).

(9) Serviceport (S221)

Bruges til at kontrollere projektoren ved hjælp af brugerkommandoer (S222 – S223).

(10) USB-port (S53, S111, S131, S171)

Tilslutter et USB-flashdrev. Bruges til projektion af billeder på et USB-flashdrev eller til firmwareopdateringer.

Fjernbetjening

■ Delenes navne og funktioner

(1) POWER-knap (S43, S48)

Tænder eller slukker projektoren.

(2) D.ZOOM-knap (S52)

Zoomer billedet ind eller ud digitalt.

[1]-knap: Zoomer ind på billedet (op til 12x).

[4]-knap: Zoomer ud fra billedet (mindst 1x).

Knapperne [▲/▼/◀/▶]:

Flytter zoom ind-positionen.

(3) Fn-knap (S160)

Kan tildeles til en bestemt funktion.

(4) Pileknapper (S116)

Vælger øvre, nedre, venstre eller højre punkt i menuen. Bruges også til at tildele en kanal til fjernbetjeningen.

(5) OK-knap (S116)

Bekræfter det valgte punkt i menuen.

(6) FOCUS-knap (S45)

Indstiller fokus.

[▲/▶]-knapper:

Flytter fokuspositionen længere væk.

[▼/◀]-knapper:

Flytter fokuspositionen tættere på.

(7) ZOOM-knap (S45)

Justerer billedstørrelsen.

[▲/ [ ]▶ knapper:

Øger billedstørrelsen.

[▼/ [ ]←napper:

Mindsker billedstørrelsen.

(8) INPUT A-C-knap (S160)

Kan tildeles til valg af inputsignal (en kilde til hver af de tre knapper).

(9) ASPECT-knap (S99, S127)

Ændrer det viste billedes aspektforhold.

(10) TEST PATTERN-knap (S152)

Ændrer fjernbetjeningskanalen.

(12) IMAGE-knap (S46)

Skifter billedtilstanden (billedkvalitet).

(13) FREEZE-knap (S49)

Fryser det viste billede.

(14) INPUT-knap (S44)

Skifter inputsignalet.

(15) VOL-knap (S51)

Justerer lydstyrken.

[3]-knap: Forøger lydstyrken.

Indtast adgangskoden og TCP/IP-indstillingsværdier.

(17) MUTE-knap (S51)

Slår lyden fra.

(18) MENU-knap (S118)

Viser en menu på skærmen.

(19) EXIT-knap (S117)

Annullerer funktioner som f.eks. menuvisning eller testmønster under brug og vender tilbage til billedvisningen.

(20) LENS-SHIFT-knap (S66)

Flytter linsen op, ned, mod venstre eller højre.

Knapperne [▲/ [ ]▼[ ] / ◀]: ▶

Bevæger billedet.

(21) KEYSTONE-knap (S100)

Korrigerer trapezforskydning. Indstillingen for [Keystone] muliggør både vandret og lodret keystone- justering (ved at justere længden for oven/for neden/til venstre/til højre) og justering af hjørner.

• Flytter billedet op, ned, mod venstre eller højre, når skærmforholdet er [16:9 D. billedskift] eller [4:3 D. billedskift].
• Brug knapperne [ ] ▲ [ ] ðller [ ] / ◀ [ ] til at flytte billedet.

(22) AUTO PC-knap (S127)

Justerer billedet for optimal projicering af computersignaler, när der benyttes analog pc-indgang.

(23) SPLIT-knap (S57)

Aktiverer opdelt skærmfunktion.

(24) BLANK-knap (S49)

Slukker midlertidigt for billedet.

■ Installation af batterier i fjernbetjeningen

1Åbn låget til

batterirummet.

Glid låget, mens du trykker det ned.

2 Indsæt batterierne.

Indsæt 2 nye AAA-batterier i rummet med + og – terminalerne vendt korrekt.

3 Luk låget til

batterirummet.

Flyt låget indtil du hører et klik for at lukke det sikkert.

• Hvis knapperne på fjernbetjeningen ikke virker, når du forsøger at betjene projektoren, skal du udskifte batterierne med nogle nye.
• Undgå at tabe fjernbetjeningen eller udsætte den for slag.
• Undgå at spilde væsker på fjernbetjeningen. Det kan resultere i fejlfunktion.

Advarsel

Forbud

Forsigtig

Vær opmærksom på de følgende punkter ved håndtering af batterierne. Ellers kan det resultere i en brand eller personskade.

• Undlad at opvarme, kortslutte eller adskille batterierne, eller at lægge dem i et bål.
• Forsøg ikke at genoplade batterierne som følger med fjernbetjeningen.

- Fjern batterierne, når de er blevet brugt helt op, eller når fjernbetjeningen ikke skal bruges i en længere tidsperiode.

- Udskift begge batterier samtidig, når du udskifter dem. Undlad også at bruge to batterier af forskellig type på samme tid.

- Isæt batterierne korrekt i overensstemmelse med + / – polerne.

- Hvis væske lækker fra batterierne og kommer i kontakt med huden, skal du vaske denne væske omhyggeligt af.

■ Fjernbetjeningens rækkevidde

Fjernbetjeningen er af den infrarøde slags. Peg fjernbetjeningen mod den infrarøde fjernmodtager på forsiden eller bagsiden af projektoren for at betjene den.

• Brug fjernbetjeningen højst cirka 8 m fra projektoren.
• Brug fjernbetjeningen inden for en vinkel på 25° i enhver retning fra direkte foran den infrarøde fjernmodtager.
• Fjernbetjeningen fungerer muligvis ikke, hvis der er forhindringer mellem fjernbetjeningen og projektoren, eller den infrarøde fjernmodtager på projektoren er udsat for direkte sollys eller kraftigt lys fra lysudstyr.
• Når du bruger 2 projektorer eller flere samtidig, skal du ændre kanalindstillingerne for at forhindre, at de 2 fjernbetjeninger forstyrrer hinanden (S159).

■ Brug af en valgfri ledningsforbundet fjernbetjening (RS-RC05)

Hvis du vil benytte en kabelforbundet fjernbetjening sammen med projektoren, skal du benytte RS-RC05, der sælges separat.

Brug et kabel med et ø3,5 mm stereo-ministik (medfølger ikke).

• Infrarød betjening kan ikke udføres, hvis der er forbundet et kabel til projektoren eller fjernbetjeningen.
• Brug et kabel med et ø3,5 mm stereo-ministik (medfølger ikke) med en længde på 30 m eller mindre.

Grundlæggende vejledning

Fremgangsmåde ved projicering

Trin 1 Tilslut andet udstyr

Når du slutter en computer til netværket, skal du angive IP-adresseindstillingerne. Der er flere oplysninger under "Konfiguration af computerens netværksindstillinger" (S82).

Trin 2 Tænd for projektoren

Tænd for computeren eller det andet udstyr.

• Hvis der projiceres et vindue til valg af menusprog, skal du bruge pileknapperne til at vælge et sprog og derefter trykke på knappen OK.
• Hvis du har angivet en adgangskode, vises skærmbilledet til angivelse af adgangskode. Indtast din adgangskode (S165, S166).
• Hvis "Intet signal" vises, skal du trykke på knappen INPUT for at vælge inputsignalet.
• Hvis en computerskærm ikke projiceres, skal du ændre displayindstillingerne på computeren. Se i brugervejledningen til computeren for oplysninger om, hvordan du skifter displayoutput.

Trin 3 Vælg et inputsignal

Hvis du vil skifte mellem signaler fra tilsluttede enheder, skal du vælge et indgangssignal i menuen [Input].

Det valgte signal ændres, hver gang du trykker på knappen INPUT, eller hver gang du trykker på knapperne [▲]/[▼] mens vinduet [Input] vises.

Det aktuelt aktive inputsignal er markeret med en grøn cirkel og omsluttet med en orange kant.

Navne på tilgængelige inputsignaler til projicering vises med hvidt, mens navne på utilgængelige signaler vises nedtonet.

I enkeltbilledtilstand

I opdelt skærmtilstand

• [Digital pc] og [Analog pc 1] vises muligvis nedtonet, selvom de er tilgængelige.
• Skærme på computere, der er sluttet til projektoren via et netværk, kan projiceres, hvis du har valgt [LAN] som inputsignal. Der er flere oplysninger i brugervejledningen til NMPJ.
• Billeder på USB-flashdrev kan projiceres, hvis du har valgt [USB] som inputsignal. Der er flere oplysninger under "Projicering af billeder på et USB-flashdrev" (S53).

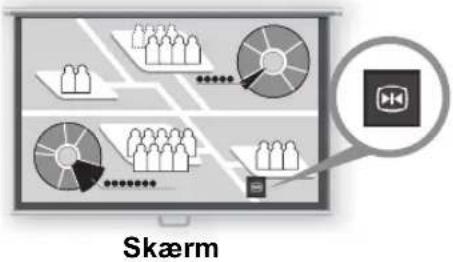

• I tilstanden for opdelt skærm identificeres siden uden kontrolrettigheder med en hvid cirkel.
• Afhængigt af indstillingerne kan inputsignaler også vælges ved hjælp af knapperne INPUT A-C på fjernbetjeningen. Der er flere oplysninger under “[INPUT A-C] knapindstillinger” (S160).

Trin 4 Juster billedet

■ Justering af computerens outputopløsning

Projektorens maksimale opløsning er 1920x1200 (S214).

Der er oplysninger om justering af computerens outputopløsning i manualen til din computer.

■ Fokusering/ændring af størrelsen på billedet

Tryk på knappen ZOOM på fjernbetjeningen for at ændre billedstørrelsen, og tryk på knappen FOCUS for at justere fokus. Du kan også trykke én gang på knappen LENS på projektoren for at justere fokus og to gange for at justere billedstørrelsen.

Justering af fokus Justering af zoom

• Brug funktionen Auto pc til at justere skift i computerbilledet eller skærmflimren (S127).
• Korriger eventuel keystone-forvrængning ved at trykke på KEYSTONE-knappen (S100).

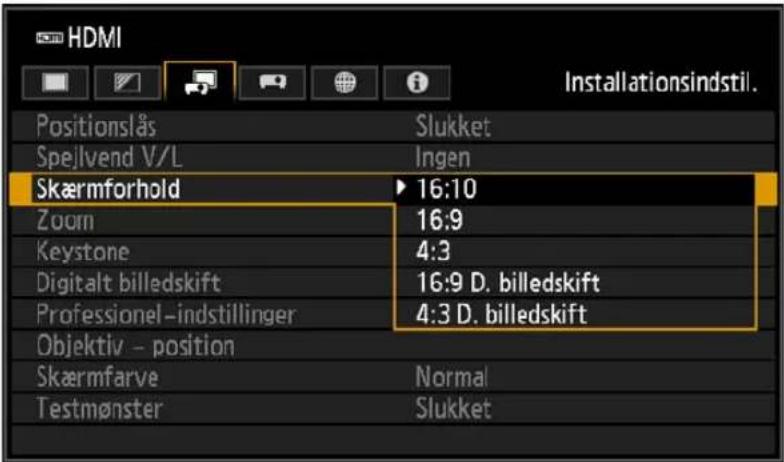

• Vælg skærmforholdet eller projektionsforholdet afhængigt af skærmens aspektforhold, inputbilledsignalets type osv. (S96 – S98). • Vælg en billedmodus afhængigt af det viste billede.

Trin 5 Vælg billedkvaliteten (billedmodus)

Tryk på knappen IMAGE på fjernbetjeningen for at vælge en billedtilstand, der passer til det projicerede billede.

I hver af billedtilstandene kan du yderligere justere lysstyrke, kontrast, skarphed, gamma, farvejustering, avanceret justering og lampetilstand.

Billedmodusser

Billedmodus	Detaljer
	(1) Omgivende lysstyrke(2) Billedtyper(3) Effekt på projicering
Standard	(1) Lys(2) Computerskærme eller medier afspillet med videosoftware(3) Hvide og naturlige farver
Præsentation	(1) Lys(2) Billeder, der hovedsageligt består af tekst(3) Beholder skærmen lys
Dynamisk	(1) Lys(2) Medier afspillet med videosoftware(3) Beholder skærmen lys
Video	(1) En smule mørk(2) Video fra camcordere(3) Tæt på farverummet for fjernsyn
Foto/sRGB	(1) En smule mørk(2) Digitale fotos fra sRGB-kompatible kameraer(3) Overholder sRGB-standarden
DICOM SIM	(1) En smule mørk(2) Sort-hvide billeder (f.eks. til medicinsk brug)(3) Justeret til den GSDF-kurve, der er angivet i DICOM-standardens Part 14
Bruger 1 – 5	Der kan lagres op til 5 brugervalgte kombinationer af billedkvalitetsindstillinger i hukommelsen (S135). Lagrede indstillinger kan vælges som en billedmodus.

■ Projicering af et billede i DICOM SIM-tilstand

I DICOM-simuleringstilstand (herefter kaldet "DICOM SIM") kan denne projektor projicere et sort-hvidt medicinsk billede som f.eks. et Røntgenbillede, CT-billede, MRI-billede osv. i en farvetone, der ligner DICOM-standarden (Digital Imaging and Communications in Medicine). For at projicere billedet i overensstemmelse med DICOM-standarden, kræves typisk gråtonekorrektion ved hjælp af et luminansmeter i overensstemmelse med miljøet. Denne projektor har 21 typer farvetoneindstillinger for forskellige former for omgivende lys. Du kan korrigere farvetonen på en enklere vis ved at vælge DICOM-testmønsteret (S104). Det er egnet til at projicere et billede til en medicinsk forelæsning, en akademisk konference, en konference på et hospital osv.

Denne projektor er ikke en displayskærm til et medicinsk billede. Den kan ikke bruges til aflæsning af et radiologisk billede eller en medicinsk undersøgelse.

• Det anbefales at kontrollere farvetonen, hver gang projektoren anvendes, da den ikke har farvetonekorrektions- og kalibreringsfunktioner til ændringer i omgivelserne.
• Det kan tage cirka 30 minutter, før projektorens projiceringslysstyrke bliver stabil.

Ændring af tilstand til DICOM SIM-tilstand

1 Tryk på knappen IMAGE på fjernbetjeningen, indtil [DICOM SIM] vises, eller vælg [DICOM SIM] under [Billedmodus] i menuen [Billedjustering].

2 Vis testmønstre ved at trykke på knappen TEST PATTERN på fjernbetjeningen eller ved at vælge [Tændt] i menuen [Testmønster] i menuen [Installationsindstil.]. Tryk på knapperne [4] / [ ] for at vælge DICOM-testmønsteret.

3 Udfør justering af [Gamma] (S136) fra menuen [Billedjustering], mens du ser testmønsteret, indtil billedet er optimalt.

Gør et af følgende for at opnå en passende projicering:

• Dæmp det omgivende lys - Reducer billedstørrelsen - Reducer projiceringsafstanden

Når du har slukket for strømmen, går projektoren i standbytilstand, når den er kølet ned.

• Hvis du vil fortsætte med at projicere uden at slukke for strømmen, skal du trykke på en anden knap end POWER eller vente, til bekræftelsesmeddelelsen forsvinder.
• Vent mindst 5 minutter med at tænde for projektoren igen, efter du har slukket den. Det kan forkorte lampens levetid, hvis du tænder projektoren lige efter at have slukket den.
• Hvis projektoren anvendes i længere tid, kan det forkorte levetiden for lampen og de indvendige optiske komponenter.
• Tag projektoren ud af forbindelse, hvis den ikke skal bruges i længere tid. Bemærk, at indstillingen [Dato og tid] bliver nulstillet, så du skal angive den igen.
• I strømstyringstilstand slukkes projektoren muligvis automatisk efter et stykke tid (S162).

Praktiske projiceringsfunktioner

Praktiske funktioner

Dette afsnit beskriver funktioner, der kan være praktiske under præsentationer og i andre situationer.

Midlertidig slukning af et billede

Projektionen kan slukkes midlertidigt efter en præsentation eller for at fjerne tilhørernes opmærksomhed fra skærmen.

Tryk på knappen BLANK på fjernbetjeningen for at slukke for billedet.

Tryk på knappen BLANK igen for at vise billedet.

- Du kan indstille skærmtilstanden, mens du slukker billedet i menuen (S154).

- Lampen forbliver tændt, mens billedet slukkes.

Frysning af billedet

Projektionen kan fryses midlertidigt under computerbetjeninger, der kan virke distraherende, eller for midlertidigt at afbryde afspilningen af video eller animationer.

Tryk på knappen FREEZE på fjernbetjeningen for at fastfryse et billede i bevægelse. Det følgende ikon vises.

Tryk på knappen FREEZE igen for at vende tilbage til den oprindelige visning.

- Annulleres også, når inputsignalet afsluttes.

Projicering af et testmønster fra menuen

Projektoren kan projicere et testmønster, uden at der er et inputsignal. Testmønstre kan projiceres under installationen for at kontrollere, om projektoren er installeret korrekt.

Der er oplysninger om projicering af testmønstre under "Testmønster" (S152) eller "Justering vha. et testmønster" (S104).

Angivelse af indstillinger for strømsparer

Angiv strømsparerindstillingerne efter behov.

De følgende fire indstillinger er til rådighed. Du finder yderligere oplysninger på den side, der beskriver de enkelte funktioner.

• Lampemodus (S141)

Juster lampens og ventilatorens strømforbrug i billedmodusen.

- Indstillinger for standbystrøm (S162)

Sparer energi i standbytilstand ved at deaktivere visse netværksfunktioner.

- Strømstyringstilstand (S162)

Slukker automatisk for lampen eller slukker for strømmen efter et bestemt tidsrum, hvis projektoren står ubetjent uden inputsignal.

- Varighed for strømstyring (S163)

Angiv det tidsrum, der skal gå, før der automatisk slukkes for lampen eller projektoren, hvis den står ubetjent eller uden inputsignal, når [Strømstyringstilstand] er indstillet til [Lyskilde fra] eller [Standby].

Justering af lydstyrke

Nyttigt, når:

- Du ønsker at justere projektorens eller eksterne højttaleres lydstyrke.

Tryk på knappen VOL. Det følgende skærmbillede vises.

• Du kan også justere lydstyrken med knapperne [ ]◀[ ] på projektoren.
• Juster lydstyrke- eller mute indstillingen på computeren, hvis lydstyrken er for lav.
• Du kan også justere lydstyrken for højttalere, der er tilsluttet via terminalen til lyd-output.

Slå lyden fra

Nyttigt, når:

• Du ønsker at deaktivere unødvendig lyd midlertidigt.
• Du ønsker at deaktivere lyden øjeblikkeligt.

Tryk på knappen MUTE på fjernbetjeningen for at dæmpe lyden. Det følgende ikon vises.

Tryk på knappen MUTE igen for at annullere dæmpningsfunktionen.

- Du kan også deaktivere lyden i højttalere, der er tilsluttet via lyd-outputterminalen.

Zoomning ind på en del af et billede

Nyttigt, når:

• Du ønsker at zoome ind på et objekt som f.eks. en lille graf i en præsentation (op til 12x).
• Fokusering på det aktuelle element.

Tryk på knappen + D.ZOOM på fjernbetjeningen for at forstørre en del af billedet. Tryk på knappen – D.ZOOM for at reducere billedstørrelsen.

- Forstørrelsen vises på skærmen.

Du kan flytte det forstørrede område ved hjælp af [▲/▼/◀/▶]-knapperne.

Du kan gendanne billedets oprindelige størrelse ved at trykke på knappen OK.

D.ZOOM-knapperne fungerer anderledes end [Zoom] i menuen [Installationsindstil.] (S144).

Projicering af billeder på et USB-flashdrev

JPEG-billeder på et USB-flashdrev, som er sluttet til projektoren, kan projiceres. Du kan vælge enkelte billeder til projicering eller projicere alle billederne i et diasshow. JPEG-billeder på op til 10912x8640 kan projiceres.

1 Sæt et USB-flashdrev i USB-porten.

2 Tryk på INPUT-knappen for at vælge [USB].

3 Vælg en fil til projicering i USB-filsøgeren.

Der er oplysninger om USB-filsøgeren under "Beskrivelse af USB-filsøgeren" (S54), og der er oplysninger om at vælge filer under "Valg af billede til visning" (S56).

Der kan også anvendes en USB-kortlæser i USB-porten.

Afslutning af projicering

Fjern USB-flashdrevet.

• USB-flashdrev med sikkerhedsfunktioner bliver ikke genkendt i projektoren og kan ikke vælges som billedkilde.
• Hvis projektoren ikke kan tilslutte filsystemet, vises drevnavnet med gråt, og følgende ikon vises. I så fald kan USB-flashdrevet ikke bruges.

! USB1 USB CARD1

• Der kan vises op til seks USB-flashdrev, 999 mapper eller 9.999 filer.
• Hvis der er flere drev, vises en skærm til valg af drev. Brug knapperne [▲] ▼ [ ] vælge det ønskede drev, og tryk derefter på knappen OK. Filerne på drevet vises nu.
• Du kan skifte mellem miniature- og listevisningen på fil- og drevvalgsskærmene.
• Netværksinput er ikke til rådighed, når der er valgt [USB] som det andet inputsignal i opdelt skærmvisning.
• Reduktion af bevægelsesslør er ikke tilgængelig ved projicering af JPEG-filer på et USB-flashdrev (S163).
• Projektoren kan også automatisk afspille et diasshow med billeder på et USB-flashdrev (S56).

■ Beskrivelse af USB-filsøgeren

Når et USB-flashdrev sluttes til projektoren, vises USB-filsøgeren.

I USB-filsøgeren kan du vælge den billedfil, der skal projiceres, ved at betjene fillisten i USB-flashdrevet.

Miniaturevisning Listevisning

(1) Listetitel

Identificerer det aktuelle USB-flashdrev og antallet af sider i den viste filliste (aktuelt sidetal/samlet antal sider).

(2) Drev-/filliste

Viser genkendte USB-flashdrev og filer i mapperne på drevet efter navn. Vælg en billedfil eller en mappe ved hjælp af pileknapperne. Følgende ikoner vises.

Ikon Funktion Ikon Funktion
	Genkendt USB-flashdrev(i miniaturevisning)		Skift til listevisning(i miniaturevisning)
	Korrekt vist USB-flashdrev(i listevisning)		Skift til miniaturevisning(i listevisning)
	Ikke-genkendt USB-flashdrev(i miniaturevisning)		Gå til den overordnede mappe
	Ikke-genkendt USB-flashdrev(i listevisning)		Mappe
	Ingen flytbare medier i kortlæseren eller en lignende enhed(i miniaturevisning)		Ikke-understøttet JPEG-fil(i miniaturevisning)
	Ingen flytbare medier i kortlæseren eller en lignende enhed(i listevisning)

Fil- eller mappenavne på arabisk vises ikke korrekt.

(3) Fil-informationsområde

Det billede, der er valgt på drev-/fillisten, vises i reduceret størrelse. ?ses, hvis der vælges et JPEG-format, som ikke understøttes.

■ Valg af billede til visning

Afsnittet beskriver trinnene til valg af et billede i USB-filsøgeren og visning på skærmen.

Valg af drev

Dette trin er muligvis ikke nødvendigt, når et USB-flashdrev tilsluttes direkte til projektorens USB-port.

Hvis en tilsluttet USB-hukommelseskortlæser har flere stik, vises drevlisten (hukommelsesstik) i fillisten.

Vælg det drev, hvor hukommelseskortet er indsat, ved hjælp af [A] / [ ] og tryk på knappen OK.

- Aktive drev vises med hvid tekst, mens ikke-aktive drev nedtones.

Valg af mappe

Mapper, der indeholder billeder, kan vælges.

- Vælg [ ] for at vende tilbage til et højere niveau.

Valg af billedfil til visning

Når du vælger en billedfil i listevisning, vises der et lille eksempel på billedet i eksempelområdet.

Tryk på knappen OK for at projicere billedet i fuldskærmstilstand.

Vælg [ ] for at vende tilbage til et højere niveau.

Ændring af visning

Hvis du vil skifte visning, skal du vælge [Miniaturevisning] eller [Listevisning] på drev-/fillisten og trykke på knappen OK.

■ Kontrol af billeder ved projicering i fuldskærmstilstand

Når billeder vises, kan du udføre de følgende handlinger.

Projicer det forrige eller næste billede ved at trykke på knapperne [▲] / [▼]

Roter billeder 90° mod venstre eller højre ved at trykke på knapperne [◀] / [▶]

Tryk på knappen OK for at vende tilbage til USB-filsøgeren.

- Disse handlinger kan også udføres under diasshow. (Undtagen når [Animationseffekt] er aktiveret.)

- Hvis billedet indeholder oplysninger om rotation, roteres det automatisk i den pågældende retning.

Kørsel af et diasshow med data, som er gemt på et USB-flashdrev

Der kan projiceres flere billeder på et USB-flashdrev efter hinanden, idet hvert billede vises i et bestemt tidsrum.

Indstilling af diasshow-interval

Indstil projiceringsintervallet i [Diasshowinterval] (S130) i menuen.

Projicering af to billeder side om side

Billeder fra to tilsluttede enheder kan projiceres side om side. Dette er visning på opdelt skærm. Når du aktiverer visning på opdelt skærm, vises det aktuelle billede i venstre side, og det nye billede vises i højre side. Du kan ændre kilden til de billeder, der vises i begge sider, ved at trykke på knappen INPUT.

Tilslut to signaler til projektoren.

Du kan kombinere følgende input i visning med opdelt skærm.

Bemærk, at visning med opdelt skærm ikke er tilgængelig for visse kombinationer af inputsignaler.

Kombinationer af opdelt skærm

		Højre billede
		HDMI DisplayPort Digital pc			Analog pc 1	Analog pc 2	Komponent	HDBaseT LAN USB
Venstre billede	HDMI		○	—	—	—	—	—	○	*○
	DisplayPort	○		○	○	○	○	○	○*	○*
	Digital pc	—	○		—			—	○	○
	Analog pc 1	—	○	—		—	—	—	○*	○*
	Analog pc 2	—	○	—	—		—	—	○*	○*
	Komponent	—	○	—	—	—		—	○*	○*
	HDBaseT	—	○	—	—	—	—		○	○
	LAN	○*	○*	○*	○*	○*	○*	○*		—
	USB	○*	○*	○*	○*	○*	○*	○*	—

○ : Kan kombineres ○*: Kan kombineres (50:50-visning) — : Kan ikke kombineres

Hvis du vil starte visning på opdelt skærm, skal du trykke på knappen SPLIT på fjernbetjeningen.

Der vises et tal midt på det ene billedområde. Det venstre billede er "1", og det højre billede er "2". Det billede, der er mærket med et tal, har "kontrolrettigheder", og lyden for dette billede afspilles.

■ Ombytning af inputsignaler

Hvis eller vises i midten af billedområdet, kan du flytte kontrolrettighederne til den anden side ved hjælp af knapperne [​/ [ ] på fjernbetjeningen.

Tryk på knappen INPUT, og vælg derefter inputsignalet for siden med kontrolrettigheder.

Hvis du vil se, hvilken side du kontrollerer i øjeblikket, skal du tjekke det orange billed-id øverst til højre i menuen.

Siden uden kontrolrettigheder er markeret med en hvid cirkel.

• Nummeret i midten forsvinder efter et kort stykke tid, men du kan få vist det igen ved at trykke på knappen SPLIT på fjernbetjeningen.
• Hvis du vil afslutte visning på opdelt skærm, skal du trykke på knappen EXIT på fjernbetjeningen.
• Du kan også skifte til visning på opdelt skærm ved at vælge [Opdelt skærm] i menuen [Inputindstillinger] (S132).
• Nogle funktioner kan ikke justeres, for eksempel [Skarphed] (S136), [Dynamisk gamma] (S138) og [Motion blur-reduktion] (S163).
• Nogle funktioner er ikke tilgængelige, for eksempel [Spejlvend V/L] (S143), [Skærmforhold] (S144), [Keystone] (S145) og [Hent logo] (S154).
• Hvis du vil ændre billedjusteringen for opdelt skærm, skal du benytte indstillingen [Billedprioritet] (S141).
• Billedmodusfarverne er lidt anderledes end i enkeltbilledmodus.

Installationsvejledning

Sørg for at læse "Før installationen" (S23) før opsætningen af projektoren.

Fremgangsmåde ved installation

Forhold mellem projiceringsafstand og billedstørrelse

Den viste billedstørrelse fastlægges af afstanden mellem projektoren og skærmen (visningsafstand) foruden zoom. Se den følgende tabel og afgør afstanden mellem projektoren og skærmen.

L: Visningsafstand

H: Højde fra midten af linsen til den nederste kant af billedet

Ved et skærmforhold på 16:10

Linseenhed RS-SL01ST RS-SL02LZ RS-SL04UL RS-SL05WZ											Højde H** [cm]
Projektionsforhold* 1,49 – 2,24:1 2,19 – 3,74:1 3,55 – 6,94:1 1,00 – 1,50:1											RS-SL01STRS-SL02LZRS-SL04ULRS-SL05WZ
Diagonal	Billedstørrelse[cm]		Visningsafstand L [m]
	Bredde	Højde	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse
40	86	54	1,3	1,9	1,9	3,2	—	—	0,9	1,3	-35,0 – +2,7
60	129	81	1,9	2,9	2,8	4,8	4,6	9,0	1,3	1,9	-52,5 – +4,0
80	172	108	2,6	3,9	3,8	6,4	6,1	12,0	1,7	2,6	-70,0 – +5,4
100	215	135	3,2	4,8	4,7	8,0	7,6	14,9	2,2	3,2	-87,5 – +6,7
150	323	202	4,8	7,2	7,1	12,1	11,4	22,3	3,2	4,9	-131 – +10,1
200	431	269	6,4	9,6	9,5	16,1	15,2	29,8	4,3	6,5	-175 – +13,5
250	538	337	8,0	12,1	11,9	20,2	18,9	37,2	5,4	8,1	-219 – +16,8
300	646	404	9,6	14,5	14,2	24,2	22,7	44,6	6,5	9,7	-263 – +20,2
350	754	471	11,3	16,9	16,6	28,3	26,4	52,0	7,5	11,4	-306 – +23,6
400	862	538	12,9	19,3	19,0	32,3	30,2	59,4	8,6	13,0	-350 – +26,9
450	969	606	14,5	21,7	21,4	36,4	34,0	66,8	9,7	14,6	-394 – +30,3
500	1077	673	16,1	24,1	23,8	40,4	37,7	74,2	10,8	16,3	-438 – +33,7
550	1185	740	17,7	26,6	26,1	44,5	41,5	81,6	11,8	17,9	-481 – +37,0
600	1292	808	19,3	29,0	28,5	48,5	45,2	89,0	12,9	19,5	-525 – +40,4

Linseenhed			RS-SL03WF	RS-SL06UW	Højde H** [cm]
Projektionsforhold*			0,80:1	0,54:1	RS-SL03WF	RS-SL06UW
Diagonal	Billedstørrelse [cm]		Visningsafstand L [m]
	Bredde Højde
40	86	54	0,69	0,45	-33,0 – -20,8	-35,0 – +13,5
60	129	81	1,04	0,69	-49,5 – -31,3	-52,5 – +20,2
80	172	108	1,38	0,92	-66,0 – -41,7	-70,0 – +26,9
100	215	135	1,73	1,16	-82,5 – -52,1	-87,5 – +33,7
150	323	202	2,59	1,75	-123 – -78,1	-131 – +50,5
200	431	269	3,45	2,33	-165 – -104	-175 – +67,3
250	538	337	4,31	2,92	-206 – -130	-219 – +84,1
300	646	404	5,17	3,51	-248 – -156	-263 – +101

* Projektionsforhold er baseret på projicering til en skærm på 100 tommer. ** Højden (H) er baseret på tilstand [Normal] for linseskift.

Du finder oplysninger om billedposition i [Udvidet] tilstand under "Justering ved hjælp af linseskift" (S68).

Ved et skærmforhold på 16:9

* Projektionsforhold er baseret på projicering til en skærm på 100 tommer. ** Højden (H) er baseret på tilstand [Normal] for linseskift.

Du finder oplysninger om billedposition i [Udvidet] tilstand under "Justering ved hjælp af linseskift" (S68).

Ved et skærmforhold på 4:3

Linseenhed RS-SL01ST RS-SL02LZ RS-SL04UL RS-SL05WZ											Højde H** [cm]
Projektionsforhold* 1,69 – 2,53:1 2,48 – 4,23:1 4,01 – 7,85:1 1,13 – 1,70:1											RS-SL01STRS-SL02LZRS-SL04ULRS-SL05WZ
Diagonal	Billedstørrelse[cm]		Visningsafstand L [m]
	Bredde	Højde	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse	Bredde-grænse	Tele-grænse
40	81	61	1,4	2,2	2,1	3,6	—	—	1,0	1,4	-39,6 – +3,0
60	122	91	2,2	3,3	3,2	5,5	5,2	10,2	1,5	2,2	-59,4 – +4,6
80	163	122	2,9	4,4	4,3	7,3	6,9	13,5	2,0	2,9	-79,2 – +6,1
100	203	152	3,6	5,5	5,3	9,1	8,6	16,9	2,4	3,7	-99,1 – +7,6
150	305	229	5,5	8,2	8,0	13,7	12,9	25,3	3,7	5,5	-149 – +11,4
200	406	305	7,3	10,9	10,7	18,3	17,1	33,7	4,9	7,3	-198 – +15,2
250	508	381	9,1	13,7	13,4	22,9	21,4	42,1	6,1	9,2	-248 – +19,1
300	610	457	10,9	16,4	16,1	27,4	25,7	50,4	7,3	11,0	-297 – +22,9
350	711	533	12,7	19,1	18,8	32,0	29,9	58,8	8,5	12,9	-347 – +26,7
400	813	610	14,6	21,9	21,5	36,6	34,2	67,2	9,8	14,7	-396 – +30,5
450	914	686	16,4	24,6	24,2	41,2	38,4	75,6	11,0	16,6	-446 – +34,3
500	1016	762	18,2	27,3	26,9	45,8	42,7	84,0	12,2	18,4	-495 – +38,1
530	1077	808	19,3	29,0	28,5	48,5	45,2	89,0	12,9	19,5	-525 – +40,4

Linseenhed			RS-SL03WF	RS-SL06UW	Højde H** [cm]
Projektionsforhold*			0,91:1	0,61:1	RS-SL03WF	RS-SL06UW
Diagonal	Billedstørrelse [cm]		Visningsafstand L [m]
	Bredde Højde
40	81	61	0,78	0,53	-37,4 – -23,6	-39,6 – +15,2
60	122	91	1,17	0,79	-56,1 – -35,4	-59,4 – +22,9
80	163	122	1,56	1,05	-74,7 – -47,2	-79,2 – +30,5
100	203	152	1,95	1,32	-93,4 – -59,0	-99,1 – +38,1
150	305	229	2,93	1,97	-140 – -88,5	-149 – +57,2
200	406	305	3,90	2,63	-187 – -118	-198 – +76,2
250	508	381	4,88	3,29	-234 – -147	-248 – +95,3
260	528	396	5,07	3,42	-243 – -153	-258 – +99,1

* Projektionsforhold er baseret på projicering til en skærm på 100 tommer. ** Højden (H) er baseret på tilstand [Normal] for linseskift.

Du finder oplysninger om billedposition i [Udvidet] tilstand under "Justering ved hjælp af linseskift" (S68).

Installation / aftagning af linseenhed

• Inden linseenheden installeres eller fjernes, skal du sørge for at tage strømstikket eller konnektoren ud. Ellers kan det resultere i brand, elektrisk stød eller skader.
• Når du hænger projektoren fra et loft, skal du sætte projektoren ned på gulvet eller på et arbejdsbord, inden du fastsætter eller udskifter linseenheden. Ellers kan det resultere i, at der falder dele ned fra projektoren, hvilket kan forårsage fejlfunktion eller personskade.
• Projektoren er udstyret med en linseskiftfunktion, så linsen kan flyttes op, ned, til venstre og højre vha. motoren. Rør ikke ved linsen, mens den bevæger sig. Rører du ved linsen, mens den bevæger sig, kan det forårsage personskade.
• Inden du udskifter linseenheden, skal du vente mindst 30 minutter, efter projektoren er blevet slukket, så linseenheden kan køle af. Ellers kan det resultere i forbrændinger eller personskader.
• Når du installerer og fjerner linseenheden, må du ikke røre ved linsens overflade med bare hænder, og du skal undgå at ridse den.
• Undlad at bruge styrke på dele (f.eks. elektrodekabler), der er forbundet til linseenheden eller linsemotoren. Det kan resultere i fejlfunktion.
• Undlad at placere linseenheden et støvet sted. Hvis der trænger støv eller snavs ind i projektoren, kan dette påvirke billedkvaliteten på negativ vis.
• Når du bærer eller holder projektoren op efter at have fastgjort linseenheden, må du ikke holde i linsen. I så fald kan du beskadige linseenheden.
• Hvis det er nødvendigt at transportere projektoren, skal linseenheden fjernes, før den transporteres. Hvis projektoren udsættes for for mange stød og slag under transport, kan linseenheden blive beskadiget.
• Kontakt Canon Call Center for oplysninger om, hvilke enheder projektoren er kompatibel med.

■ Installation af linseenhed

1Når du har kontrolleret, at linsearmen er hævet, skal du holde linseenheden med linsestikket i venstre side og sætte den ind i projektoren, idet du holder linsestikket justeret med stikket i projektoren.

Hold linseenheden jævnt, idet du sætter den lige ind i projektoren. Hvis den indsættes på skrå, kan det forhindre linsearmen i at bevæge sig frit eller sløre projektionen.

Drej linsearmen med uret for at fastgøre linseenheden.

• Ved fastgørelsen af linseenheden skal du sikre dig, at den er sat helt ind i projektoren, og derefter dreje linsearmen med uret (mod bunden som vist) for at fastgøre den. Hvis den ikke er helt indsat, kan det forhindre linsearmen i at bevæge sig frit eller sløre projektionen.
• Projektoren gemmer visse oplysninger om linser. Disse oplysninger skal indstilles igen, når linser udskiftes.

Efter linseudskiftning udføres der automatisk nulstilling af linseskift, når projektoren genstartes. Når den samme type linse installeres igen, skal nulstilling af linseskift dog foretages manuelt (S151).

- Se også de instruktioner, der fulgte med udskiftningslinsen.

Fremgangsmåde ved installation

Fjernelse af linseenhed

1 Løft linsearmen ved at dreje den mod uret.

2 Hold godt fast i linseenheden, når du fjerner den.

Hold linseenheden jævnt, idet du trækker den lige ud af projektoren ved fjernelse af linseenheden.

• For at undgå trapezforvrængning skal projektoren installeres retvinklet på skærmen.
• Skærmen må ikke udsættes for direkte sollys eller lys fra lysudstyr. I et lyst rum anbefales det at slukke for lyset, trække gardinerne ned og at foretage andre handlinger for at gøre det nemmere at se skærmen.

■ Installation på bord eller gulv (lavere end skærmen)

Hvis du vil justere projiceringspositionen, skal du bruge funktionen til linseskift eller de justerbare fødder.

1 Tryk på knappen LENS-SHIFT på fjernbetjeningen for at vise vinduet til justering af linseskift.

Fremgangsmåde ved installation

Tryk gentagne gange på knappen LENS på projektoren for at skifte mellem vinduer med de parametre, der justeres ved kontrol af linsen.

Hvis du vil have adgang til vinduet til justering af linseskift, skal du trykke tre gange på knappen LENS (eller fire gange, hvis du har indstillet [Margenfokus] til [Tændt]).

For at hæve eller sænke billedet skal du anvende knapperne [♣/ [ ]▼å fjernbetjeningen eller projektoren.

For at flytte billedet til venstre eller højre skal du anvende knapperne [​/ [ ]▶ på fjernbetjeningen eller projektoren.

For at fortsætte med at flytte billedet i en bestemt retning skal du holde ned på den modsvarende knap.

Justering ved hjælp af linseskift

Du kan flytte billedet i alle retninger ved at flytte linsen opad, nedad, til venstre og til højre. Denne funktion kaldes linseskift. Projektorens linseskiftområde er som følger.

Bevægelig mængde i op/ned retning

Bevægelig mængde i venstre/højre retning

Ved maksimal højrerettet linseskift

Mængde af linseskift for hver udskiftningslinse

Linseenhed	Tilstand for linseskift: Normal	Tilstand for linseskift: Udvidet*
RS-SL01ST	Op (1) : +55 %Ned (2) : -15 %Venstre/højre (3) : ±10 %	Op (1) : +90 %Ned (2) : -90 %Venstre/højre (3) : ±30 %
RS-SL02LZ
RS-SL04UL
RS-SL05WZ
RS-SL03WF Op (1) : +11	,3 %Ned (2) : -11,3 %Venstre/højre (3) : ±4,6 %
RS-SL06UW Op (1) : +75 %Ned (2) : -15 %Venstre/højre (3) : ±30 %

* Billedkvaliteten kan være forringet i tilstanden [Udvidet] for linseskift, afhængigt af linseskiftets omfang.

Før du bruger denne funktion, skal du slutte projektoren til en computer eller AV-udstyr (S74) og sætte projektoren i stikkontakten (S78).

Område uden for linseskiftintervallet (i [Normal] tilstand for linseskift*)

- Zoomlinser: RS-SL01ST/RS-SL02LZ/RS-SL04UL/RS-SL05WZ

Når skiftet overskrider 44 % i opadgående retning, reduceres mængden af det tilgængelige skift i venstre/højre retning. Når linsen skiftes opad til de maksimale 55 % (1), kan linsen ikke skiftes mod venstre eller højre.

• Kort fast linse: RS-SL03WF

Jo mere du skifter linsen op eller ned, desto mindre kan du skifte den til venstre eller højre. Når linsen skiftes opad eller nedad til de maksimale 11,3 %, kan linsen ikke skiftes mod venstre eller højre.

- Ultra-vidvinkel zoomlinse: RS-SL06UW

Jo mere du skifter linsen op eller ned, desto mindre kan du skifte den til venstre eller højre. Når linsen skiftes opad til de maksimale 75 %, kan linsen ikke skiftes mod venstre eller højre.

I tilstanden [Udvidet] for linseskift kan linsen skiftes til alle hjørnepositioner, men billedkvaliteten kan blive forringet.

Nulstilling af positionen

Under justeringen af skærmpositionen skal du trykke og holde på knappen LENS-SHIFT på fjernbetjeningen eller på knappen LENS på projektoren for at få vist vinduet [Nulstil objektivskift]. Valgene for den aktuelt anvendte linse vises. Brug pileknapperne til at vælge en af dem, og tryk derefter på knappen OK.

Linseenhedstype Tilgængelige elementer
RS-SL01ST	50 %:Op 50 %, venstre/højre 0 %0 %: Op/ned/venstre/højre 0 %
RS-SL02LZ
RS-SL04UL
RS-SL05WZ
RS-SL03WF	0 %: Op/ned/venstre/højre 0 %
RS-SL06UW

• Efter nulstilling er linsen muligvis en smule forkert justeret i forhold til den valgte position.
• Brug linseskift-funktionen til at finindstille positionen for nøjagtig placering.

Justering af fokus i periferien

Denne funktion muliggør fokusjustering omkring kanterne af skærmen.

• Brug justering af margenfokus til kurvede skærme som f.eks. dome-skærme.
• Brug margenfokusjustering til at fokusere billeder på flade skærme, hvis billedkanterne stadig er forvrængede, efter at du har justeret den overordnede fokus.

• Funktionen Margenfokus er ikke tilgængelig afhængigt af den monterede linsetype. • [Margenfokus] skal indstilles til [Tændt] på forhånd (S147).

■ Fokusering af billedkanter

Hvis du vil justere fokus i periferien, skal du trykke på knappen FOCUS på fjernbetjeningen eller på knappen LENS på projektoren.

1 Tryk to gange på knappen FOCUS på fjernbetjeningen for at få vist vinduet til justering af margenfokus.

Tryk to gange.

Fremgangsmåde ved installation

Når der trykkes gentagne gange på knappen LENS på projektoren, skiftes der mellem vinduer til linserelaterede parametre.

Tryk to gange på knappen LENS for at få vist vinduet til justering af margenfokus.

2Tryk på pileknapperne for at justere fokus i billedkanterne.

Tryk på knapperne [▲] / [▶] / [▼] / [◀] for at justere fokus i periferien.

Fremgangsmåde ved installation

Fokus midt på skærmen kan blive sløret, når indikatoren flyttes næsten hele vejen til den øverste eller nederste kant i vinduet [Just. af margenfokus]. Hvis det sker, skal du udføre trin (1) til (3) nedenfor gentagne gange for at justere fokus af hele skærmen.

(1) Brug [Justering af fokus] (S45) til at justere fokus midt på skærmen. (2) Brug [Just. af margenfokus] til at justere fokus i kanterne af skærmen. (3) Tjek fokus midt på skærmen.

Ved brug af funktionen til justering af linseskift kan den optiske akse blive flyttet længere væk fra midten af skærmen, end når funktionen ikke benyttes. Dette kan justeres ved at udføre trin (1) til (3) gentagne gange.

Rydder de værdier, der er angivet i justering af margenfokus, og gendanner linsens margenfokus til standardpositionen.

Vælg [Professionel-indstillinger] > [Margenfokus] > [Nulstil] i menuen [Installationsindstil.] for at nulstille justeringen.

Justering af margenfokus

Nulstiller margenfokus. Dette kan tage et stykke tid.

Når ovenstående vindue forsvinder, ryddes de værdier, som er angivet i [Margenfokus], og linsens margenfokus gendannes til standardpositionen. Der kan anvendes en nulstilling, uanset om [Margenfokus] er indstillet til [Tændt] eller [Slukket].

Indstillingsværdien for margenfokus bliver ikke nulstillet, fordi [Margenfokus] indstilles til [Slukket]. Vælg [Slukket], hvis du vil beholde indstillingsværdien og forhindre yderligere justering.

Justering ved hjælp af de justerbare fødder

Justering kan udføres i et interval på ±1,8° ved hjælp af de justerbare fødder.

■ Høj installation, loftsmontering og visning bagfra

Projektorfunktioner gør det muligt at projicere fra en hylde eller en anden højtliggende overflade. Du kan også montere projektoren i loftet (loftmontering), hvor den er vendt på hovedet, eller anbringe den bag skærmen (visning bagfra), hvis du bruger en halvgennemsigtig skærm.

Vælg en projiceringsmetode under [Spejlvend V/L] (S143) i menuen, der svarer til den måde, projektoren er installeret på.

Loftsmontering Visning bagfra Installation på høj overflade

1 Tryk på knappen MENU på fjernbetjeningen eller projektoren, og vælg derefter [Installationsindstil.] > [Spejlvend V/L].

2 Vælg den retning, projektoren er installeret i.

Valg Funktion
Ingen Vælg dette for normal projicering uden spejling.
Loft monteret	Vælg dette, når projektoren monteres med bunden i vejret i loftet.Det viste billede er inverteret både i lodret og vandret retning.
Bagside	Vælg dette for at vise et billede fra bag skærmen.Det viste billede er inverteret i vandret retning.
Bagpå, loftmonteret	Vælg dette for at vise et billede fra bag skærmen med en projektor, der hænger i loftet.Det viste billede er inverteret i lodret retning.

Når projektoren placeres på en høj overflade til visning, skal du sikre dig, at overfladen er flad og stabil. Hvis du ikke gør dette, kan projektoren falde ned og medføre ulykker eller personskade.

Loftmontering kræver et valgfrit loftsophæng (delnr.: RS-CL15) og en loftsophængsarm (delnr.: RS-CL17). Afhængigt af installationsmiljøet skal du muligvis også have et forlængerrør (delnr.: RS-CL08 eller RS-CL09). Kontakt Canon Call Center for at få yderligere oplysninger.

• Sørg for at bruge loftophænget (ekstraudstyr).
• Du må aldrig installere loftsophænget alene.

Fremgangsmåde for tilslutning

Tilslutning af andet udstyr

Forsigtig

Før projektoren sluttes til andet udstyr, skal der slukkes for både projektoren og det andet udstyr.

■ HDMI-tilslutninger

■ DVI-I-tilslutninger

■ DisplayPort-tilslutninger

■ Analog pc 2-/COMPONENT-tilslutninger

■ LAN-/HDBaseT-tilslutninger

■ Lydinput-/outputforbindelser

■ Tilkobling af projektoren

Tilslut netledningen til projektoren og sæt den i stikkontakten.

• Vent mindst 5 minutter med at tænde for projektoren igen, efter du har slukket den. Lampens levetid kan blive kortere, hvis der tændes for projektoren, umiddelbart efter at der er slukket for den.
• Tag netledningen ud af forbindelse, hvis projektoren ikke skal bruges i længere tid ad gangen.
• [Indstillinger for dato og tid] kan blive nulstillet, hvis netledningen tages ud i længere tid ad gangen (S166).

Tilslutning til et netværk

■ Oversigt over netværksforbindelser

Hvis du slutter projektoren til et netværk, kan du styre projektoren fra en computer og modtage besked om fejl i projektoren via e-mail.

Afhængigt af den anvendte type netværksforbindelse kan det være nødvendigt at forberede den på computeren.

■ Tilslutningsmetoder

Projektoren kan sluttes til et kabelført netværk med et LAN-kabel eller til et trådløst netværk via Wi-Fi.

Kabelførte netværk

Brug et LAN-kabel til at slutte projektoren og computeren til netværket. Slut LAN-kablet til projektorens LAN- / HDBaseT-port for at aktivere kommunikation.

LAN-kabel (afskærmet; medfølger ikke)Hub eller router, osv. LAN / HDBaseT-port

Trådløse netværk

- PJ AP-tilstand (Projector Access Point)

Projektoren kan bruges som adgangspunkt til direkte kommunikation med computere, som er kompatible med trådløst LAN.

Der kan tilsluttes op til fem computere ad gangen.

Computere, der er kompatible med trådløst LAN

Følgende netværksfunktioner er tilgængelige i PJ AP-tilstand.

• Webfunktioner • NMPJ-funktioner (projicering på netværksskærm)
• Brugerkommandoer
• SNMP-funktioner

Andre netværksfunktioner (PJLink, Mail, AMX Device Discovery og Crestron RoomView) er ikke tilgængelige.

• Infrastrukturtilstand

Projektoren kan også bruges som en trådløs LAN-klient for tilslutninger til et trådløst LAN-adgangspunkt.

I dette tilfælde sluttes projektoren til computerne via det trådløse LAN-adgangspunkt.

Netværksforbindelse

- Følgende netværksfunktioner er tilgængelige i infrastrukturtilstand.

• Webfunktioner
• E-mailfunktioner
• NMPJ-funktioner (projicering på netværksskærm)
• Brugerkommandoer
• SNMP-funktioner

Andre netværksfunktioner (PJLink, AMX Device Discovery og Crestron RoomView) er ikke tilgængelige.

- Der gælder følgende begrænsninger i infrastrukturtilstand.

• SSID'er for adgangspunkter, der ikke er i ASCII-kode (enkeltbytebogstaver, -tal eller -symboler), kan medføre forvrængning af tegn ved visning af søgeresultater.
• Forbindelse kan ikke garanteres, hvis adgangspunkternes SSID'er indeholder tegn, som ikke er i ASCII-kode (enkeltbyte bogstaver, tal eller symboler). Hvis flere adgangspunkter har det samme SSID, vises der kun søgeresultater for adgangspunktet med det kraftigste signal.

- Husk at indstille dit foretrukne netværk (kabelført eller trådløst) til [Tændt], hvis [Netværk (kabel/trådløs)] er indstillet til [Slukket/Slukket] på projektoren, og netværksforbindelsen er deaktiveret (S175). For trådløse netværk skal du vælge forbindelsestypen.

• LAN-/HDBaseT-porten har en maksimal overførselshastighed på 100 Mbps.

- Se under “Kontrol af projektoroplysninger” (S188), og bekræft, at projektorens IP-adresse ikke er den samme som adressen for andre computere på netværket. Hvis du vil indstille en projektor-IP-adresse, skal du følge instruktionerne i “Grundlæggende indstillinger for kabelført netværk [Wired]” (S195) eller “Grundlæggende indstillinger for trådløst netværk [Wireless]” (S197) og bruge webskærmen eller bruge projektorens “Detaljerede indstillinger (kabel)” (S176) eller “Detaljerede indstil. (trådløs)” (S180).

- I et netværksmiljø, hvor der anvendes en DHCP-server, skal du vælge [Tændt] i [DHCP] på projektoren for at aktivere DHCP-funktionen og tilslutte den (S176, S182).

• Kabelførte LAN-funktioner og infrastrukturtilstand kan ikke benyttes samtidig.
• PJ AP og infrastrukturtilstande kan ikke benyttes samtidig.
• Kabelført LAN og PJ AP-tilstand kan ikke benyttes i det samme undernetværk.
• Den første gang du forbinder computeren til netværket, er det også nødvendigt at udføre indstillinger på computeren. Kontakt i dette tilfælde netværksadministratoren angående de nødvendige indstillinger.

■ Konfiguration af computerens netværksindstillinger

Instruktionerne til at angive en computers IP-adresse (for kabelførte forbindelser eller trådløse forbindelser) er følgende for de enkelte operativsystemer.

Windows 10

1 Klik på knappen Start (Windows-logoet) nederst til venstre på skærmen. 2 Klik på [Kontrolpanel] under [Windows systemværktøjer] på menuen Start, som vises.

- I nogle versioner af Windows 10 skal du først klikke på [Alle apps] for at få vist [Windows systemværktøjer].

3 Klik på [Vis netværksstatus og -opgaver]. - I ikonvisning: Klik på [Netværks- og delingscenter]. 4 Klik på [Rediger indstillinger for netværkskort]. 5 For en kabelført forbindelse skal du højreklikke på [Ethernet], og for en trådløs forbindelse skal du højreklikke på [Wi-Fi]. Klik derefter på [Egenskaber]. 6 I [Denne forbindelse bruger følgende elementer]-listen skal du vælge [TCP/IPv4 (Internet Protocol Version 4)] og klikke på knappen [Egenskaber]. Skriv de originale netværksindstillinger ned (IP-adresse, undernetmaske, standardgateway osv.). 7 Vælg [Brug følgende IP-adresse], og angiv IP-adressen og undernetmasken.

Projektorens egen standard-IP-adresse er "192.168.254.254" for kabelførte forbindelser og "192.168.253.254" for trådløse forbindelser. Angiv en anden IP-adresse.

8 Når du har afsluttet indstillingerne, skal du klikke på knappen [OK] og derefter klikke på knappen [Luk] i vinduet [Egenskaber for Ethernet] for at lukke det.

Windows 8.1

1 Klik på ned-pilen nederst til venstre på startskærmen. 2 Klik på [Kontrolpanel].

- Fra skrivebordet:

Tryk på Win+X.

I den genvejsmenu, som vises nederst til venstre, skal du klikke på [Kontrolpanel].

3 Klik på [Vis netværksstatus og -opgaver].

- I ikonvisning:

Klik på [Netværks- og delingscenter].

4 Klik på [Rediger indstillinger for netværkskort]. 5 For en kabelført forbindelse skal du højreklikke på [Ethernet], og for en trådløs forbindelse skal du højreklikke på [Wi-Fi]. Klik derefter på [Egenskaber]. 6 Vælg [TCP/IPv4 (Internet Protocol Version 4)], og klik på knappen [Egenskaber]. Skriv de originale netværksindstillinger ned (IP-adresse, undernetmaske, standardgateway osv.). 7 Vælg [Brug følgende IP-adresse], og angiv IP-adressen og undernetmasken.

Projektorens egen standard-IP-adresse er "192.168.254.254" for kabelførte forbindelser og "192.168.253.254" for trådløse forbindelser. Angiv en anden IP-adresse.

8Når du har afsluttet indstillingerne, skal du klikke på knappen [OK] og derefter klikke på knappen [Luk] i vinduet [Egenskaber for LAN-forbindelse] for at lukke det.

Windows 7

1Vælg [Kontrolpanel] under pc'ens [Start]-menu. 2Klik på [Netværk og internet], og klik derefter på [Vis netværksstatus og opgaver]. 3Klik på [Rediger indstillinger for netværkskort] i menuen på den venstre side af vinduet. 4For en kabelført forbindelse skal du højreklikke på [LAN-forbindelse], og for en trådløs forbindelse skal du højreklikke på [Trådløs netværksforbindelse]. Klik derefter på [Egenskaber]. 5Vælg [TCP/Ipv4 (Internet Protocol Version 4)], og klik på knappen [Egenskaber]. Skriv de originale netværksindstillinger ned (IP-adresse, undernetmaske, standardgateway osv.). 6Vælg [Brug følgende IP-adresse], og angiv IP-adressen og undernetmasken.

Projektorens egen standard-IP-adresse er "192.168.254.254" for kabelførte forbindelser og "192.168.253.254" for trådløse forbindelser. Angiv en anden IP-adresse.

7Når du har afsluttet indstillingerne, skal du klikke på knappen [OK] og derefter klikke på knappen [Luk] i vinduet [Egenskaber for LAN-forbindelse] for at lukke det.

Mac OS X

1Åbn menuen Apple, og vælg [Systempræferencer]. 2Klik på [Netværk] i vinduet Systempræferencer for at få vist netværksvinduet. 3For en kabelført forbindelse skal du vælge [Indbygget Ethernet], og for en trådløs forbindelse skal du vælge [Wi-Fi]. Vælg derefter [Detalje]. 4Klik på fanen [TCP/IP]. Skriv de originale netværksindstillinger ned (IP-adresse, undernetmaske, router, DNS-server osv.). 50pret et nyt netværksmiljø, og indstil IP-adressen og undernetmasken. Projektorens egen standard-IP-adresse er "192.168.254.254" for kabelførte forbindelser og "192.168.253.254" for trådløse forbindelser. Angiv en anden IP-adresse. 6Klik på [OK], og vælg derefter [Anvend] for at lukke netværkspræferencevinduet.

Nulstilling af computerens IP-adresse

Følg den samme fremgangsmåde som til ændring af IP-adressen, og nulstil værdierne til de oprindelige værdier, baseret på de notater, du tog inden ændringen.

■ Netværkskonfiguration

Visning af netværkskonfigurationsskærmen

1Tænd computeren og projektoren.

Netværksfunktioner er ikke tilgængelige før cirka 40 sekunder, efter at projektoren tilsluttes.

2Åbn en webbrowser, indtast "http://(projektorens IP-adresse)" i adresselinjen, og klik på tasten Enter.

Projektorens webskærm vises.

De følgende oplysninger vises.

Projector control Viser projektorens kontrolskærm.
Settings Viser indstillingsskærmen.
Projector name Navnet på projektoren i netværket
Comment Relevante bemærkninger som f.eks. hvor projektorener installeret
MAC address (Wired) MAC-adressen på det kabelførte LAN
IP address (Wired) IP-adressen på det kabelførte LAN (IPv4)
MAC address (Wireless) MAC-adressen på det trådløse LAN
IP address (Wireless) IP-adressen på det trådløse LAN (IPv4)
PowerStatus Projektorens effektstatus
Lamp time full power Lampedriftstid i lampetilstand [Fuld effekt]
Lamp time power saver Lampedriftstid i lampetilstanden [Strømsparer 1]
Lamp time converted	Lampedriftstid (konverteret værdi)
Filter time	Luftfilterdriftstid
Alert	Fejlmeddelelse (hvis en fejl er opstået)Temperature abnormality (Temperatur-anormalitet)Faulty lamp (Defekt lampe)Faulty air filter unit (Defekt luftfilterenhed)Faulty cooling fan (Defekt køleblæser)Faulty power supply (Defekt strømforsyning)Faulty lens (Defekt linse)

Fabriksstandard-IP-adressen er "192.168.254.254" for kabelførte forbindelser (IPv4) og "192.168.253.254" for trådløse forbindelser (IPv4). Spørg netværksadministratoren om projektorens IP-adresse, hvis der anvendes DHCP-indstillinger. Man kan kontrollere IP-adressen fra projektormenuen (S176).

3Klik på [Settings] på webskærmen.

Vinduet til indtastning af adgangskode vises.

4 Indtast brugernavnet og adgangskoden i vinduet til indtastning af adgangskode, og klik derefter på [OK].

Brugernavnet er som fabriksstandard "root", og adgangskoden er "system". Indstillingsskærmen vises. Angiv netværksindstillingerne på denne skærm.

Der er detaljerede oplysninger om projektorens webskærm under "Projektorens webskærmbilledmenu" (S189).

Klik på [Projector control], hvis projektoren skal kontrolleres fra computeren (S94).

Netværksindstilling

1 Vælg en funktion, der skal indstilles fra menuen på indstillingsskærmen.

3Et bekræftelsesvindue vises. Kontrollér indholdet, og klik på [Apply], hvis det er korrekt.

Indstillingerne anvendes på projektoren.

Hvis du vælger andre funktioner end dem, der er nævnt ovenfor, vises "Save completed". Klik på [Back to top] for at vende tilbage til toppen af siden på webskærmbilledet.

Fremgangsmåde for tilslutning

Indstillingsfejl

Hvis der opstår en fejl i forbindelse med indstillingerne, vises fejlnavnet på skærmen, og der vises et "!"-mærke ved siden af det indtastningsfelt, som forårsagede fejlen.

Fejlenes betydninger vises herunder.

Fejl Betyder
Input error Der er angivet en indstilling uden for det gyldige område på indstillingsskærmen.
Password setting error Den indstillede adgangskode og bekræftelseskoden var ikke ens.
Invalid SMTP SMTP-serverens IP-adresse er ikke blevet indstillet.
System failed to connect SMTP server. Kunne ikke oprette forbindelse til SMTP-serveren under forsøget på at sende en testmail.
System failed to connect POP3 server. Kunne ikke oprette forbindelse til POP3-serveren under forsøget på at sende en testmail.
System doesn’t support this auth type. En autentificeringstype, som ikke understøttes af serveren, blev indstillet.
System failed to authenticate. Autentificering mislykkedes under forsøget på at sende en testmail.
The system failed to send the test mail. Det mislykkedes at sende en testmail på grund af forbindelsesfejl til SMTP-serveren, eller en fejl, som ikke normalt opstår.
Wired network is down Kabelført netværker deaktiveret.
At the time of Monday, it is already set.* Tidsplanen kunne ikke indstilles, fordi handlingen allerede er planlagt til den angivne tid og dato.
Cannot make network settings because IPsec setting is ON.	Det er ikke muligt at foretage netværksindstillinger, fordi IPsec er indstillet til [ON].
Cannot make IPsec settings because DHCP setting is ON.	Det er ikke muligt at foretage IPsec-indstillinger, fordi DHCP er indstillet til [ON].

* Meddelelser varierer afhængigt af dagen.

Gendannelse af netværksindstillingerne til standardindstillingerne

1. Udfør trin 1 – 3 på "Netværkskonfiguration" (S85) for at få vist indstillingsskærmen.

3. Et bekræftelsesvindue vises. Klik på [OK].

■ Beskeder om fejl via e-mail

Meddelelserne på den følgende fejlliste afsendes, når der opstår en fejl i projektoren.

Fejlliste

Fejl i forbindelse med temperatur	Fejlnavn Temperature abnormality (Temperatur-anormalitet)
	Tekst The internal temperature of the projector is abnormally high, or else the ambient air temperature exceeds the threshold. If the problem is with the projector, verify that it is properly installed and is being used correctly, and let the inside of the projector cool down for a while with the power plug disconnected from the wall outlet before resuming projection. Remove any objects that are blocking the air intake or exhaust vent. If the air filter is clogged, try cleaning or replacing it. If the same warning is displayed again, the main unit may be faulty. Please contact your dealer.
	Betyder Projektorens interne temperatur er unormalt høj, eller den omgivende lufttemperatur overskrider grænseværdien. Hvis problemet findes i projektoren, skal du kontrollere, at den er korrekt installeret, og at den bruges korrekt, og lade projektorens inderside køle ned et stykke tid med netledningen taget ud af stikkontakten, før du genoptager projiceringen. Fjern eventuelle genstande, der blokerer luftindtags- eller udluftningskanalen. Hvis luftfilteret er tilstoppet, skal du prøve at rense eller udskifte det. Hvis den samme adversel vises igen, er hovedenheden muligvis defekt. Kontakt forhandleren.
Fejl i forbindelse med lampen	Fejlnavn Faulty lamp (Defekt lampe)
	Tekst The lamp has burnt out. Replace the lamp with a new one. If the same warning is displayed again, the lamp drive circuit or a related component may be faulty. Please contact your dealer.
	Betyder Lampen er udbrændt. Udskift lampen med en ny. Hvis den samme adversel opstår igen, er lampens kredsløb eller en relateret komponent muligvis defekt. Kontakt forhandleren.
Fejl i forbindelse med luftfilteret	Fejlnavn Faulty air filter unit (Defekt luftfilterenhed)
	Tekst The air filter is incorrectly installed, or a related component may be faulty. With the power off, re-install the air filter correctly, then turn the power back on. If the same warning is displayed again, please contact your dealer.
	Betyder Luftfilteret er forkert installeret, eller en relateret komponent er muligvis defekt. Sluk for strømmen, installer luftfilteret korrekt, og tænd derefter for strømmen igen. Kontakt forhandleren, hvis den samme adversel vises igen.
Fejl i forbindelse med ventilatoren	Fejlnavn Faulty cooling fan (Defekt køleblæser)
	Tekst The cooling fan or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, and then plug it in again and turn the power back on. If the same warning is displayed again, please contact your dealer.
	Betyder Køleblæseren eller en relateret komponent er muligvis defekt. Sluk for strømmen, tag stikket ud af stikkontakten, sæt det i igen, og tænd derefter for strømmen igen. Kontakt forhandleren, hvis den samme adversel vises igen.
Fejl i forbindelse med strømforsyningen	Fejlnavn Faulty power supply (Defekt strømforsyning)
	Tekst The power supply voltage may be abnormal, or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, and then plug it in again and turn the power back on. If the same warning is displayed again, please contact your dealer.
	Betyder Spændingen i strømforsyningen er muligvis unormal, eller en relateret komponent er måske defekt. Sluk for strømmen, tag stikket ud af stikkontakten, sæt det i igen, og tænd derefter for strømmen igen. Kontakt forhandleren, hvis den samme adversel vises igen.
Fejl i forbindelse med linsen	Fejlnavn Faulty lens (Defekt linse)
	Tekst The	lens unit is incorrectly installed, or a related component may be faulty. With the power off, disconnect the power plug from the wall outlet, check whether the lens unit is installed properly, then turn the power back on. If the same warning is displayed again, please contact your dealer.
	Betyder Linseenheden er forkert installeret, eller en relateret komponent er muligvis defekt. Sluk for strømmen, tag stikket ud af stikkontakten, kontroller, om linseenheden er installeret korrekt, og tænd derefter for strømmen igen. Kontakt forhandleren, hvis den samme adversel vises igen.

Styring af projektoren fra en computer

Projektoren kan kontrolleres fra en computer over en kabelført eller trådløs netværksforbindelse.

1. Tænd computeren og projektoren. 2. Åbn en webbrowser, indtast "http://(projektorens IP-adresse)" i adresselinjen, og klik på Enter-tasten.

Projektorens webskærm vises.

Fabriksstandard-IP-adressen er "192.168.254.254" for kabelførte forbindelser og "192.168.253.254" for trådløse forbindelser. Spørg netværksadministratoren om projektorens IP-adresse, hvis der anvendes DHCP-indstillinger. Man kan kontrollere IP-adressen fra projektormenuen (S176).

3 Klik på [Projector control] på webskærmen.

Vinduet til indtastning af adgangskode vises.

4 Indtast brugernavnet og adgangskoden i vinduet til indtastning af adgangskode, og klik derefter på [OK].

Brugernavnet er som fabriksstandard "root", og adgangskoden er "system". Projektorkontrolskærmen vises.

Projektoren kan styres fra denne skærm.

Punkt Forklaring
Projector name	Navnet på den tilsluttede projektor vises (S203).
Comment	Viser bemærkninger som f.eks. hvor projektoren er installeret (S203).
Refresh Opdaterer	er det viste indhold med den nyeste information.
Power Tænder eller slukker projektoren.
Input Vælg et inputsignal, og klik på [Apply] for at skifte til dette inputsignal (S44).
Aspect	Vælg et aspekt, og klik på [Apply] for at skifte til dette aspekt (S99).
Image mode Vælg en billedmodus, og klik på [Apply] for at skifte til denne billedmodus (S46).
Blank Slår indstillingen for blank til eller fra (S49).
Mute Slår indstillingen for mute til eller fra (S51).
Auto PC	Klik på [Apply] for at udføre automatisk pc-justering (S127).
Split screen Vælg indstillingen for opdelt skærmtilstand, og klik på [Apply] for at slå projicering på opdelt skærm til eller fra.
Split screen control	Vælg indstillingen for kontrolrettigheder for opdelt skærmtilstand, og klik på [Apply] for at skifte til den side, der i øjeblikket kontrolleres.
Information Kontrolresultaterne og kontrolfejlinformationen vises øverst på skærmen.

5 Klik på [Back to top] for at vende tilbage til den første webskærm, når betjeningen er udført.

Justering af billedet

Udfyldning af skærmen

Vælg et optimalt skærmforhold eller et optimalt projiceringsaspekt i henhold til skærmens aspektforhold, type af inputbilledsignal osv., så projiceringen udnytter skærmstørrelsen bedst muligt.

Angiv skærmforholdet og projiceringsaspektet, idet der henvises til nedenstående tabel.

Ved projicering af det oprindelige aspektforhold på en 16:10-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling (S98)	Indstilling af aspekt (S99)	Skærmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

Ved projicering af det oprindelige aspektforhold på en 16:9-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling (S98)	Indstilling af aspekt (S99)	Skærmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][16:9 D. billedskift]	[Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

Ved projicering af det oprindelige aspektforhold på en 4:3-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling (S98)	Indstilling af aspekt (S99)	Skærmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][4:3 D. billedskift]	[16:10][Auto]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

Ved projicering for at fylde en 16:10-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling (S98)	Indstilling af aspekt (S99)	Skærmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[16:10]	[16:10][Auto]
(16:9)1920 x 10801280 x 720		[16:10]
(4:3)1600 x 12001400 x 1050640 x 480		[16:10]

Ved projicering for at fylde en 16:9-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling (S98)	Indstilling af aspekt (S99)	Skærmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[16:9][16:9 D. billedskift]	[16:9]
(16:9)1920 x 10801280 x 720		[16:9][Auto]
(4:3)1600 x 12001400 x 1050640 x 480		[16:9]

Ved projicering for at fylde en 4:3-skærm

Oprindeligt aspektforhold	Skærmforhold indstilling	Indstilling af aspekt (S99)	Skæmbillede
(16:10)1920 x 12001440 x 9001280 x 800	[4:3][4:3 D. billedskift]	[4:3]
(16:9)1920 x 10801280 x 720		[4:3]
(4:3)1600 x 12001400 x 1050640 x 480		[4:3][Auto]

■ Valg af skærmforhold

Vælg den korrekte aspektratio for den skærm, der anvendes. Vælg [Installationsindstil.] > [Skærmforhold] i menuvinduet.

Valg Funktion
16:10*	Vælg dette, når du bruger en skærm med en aspektratio på 16:10.Vælg også dette skærmaspekt, når der projiceres på en væg.
16:9* Vælg dette, når du bruger en skærm med en aspektratio på 16:9.
4:3* Vælg dette, når du bruger en skærm med en aspektratio på 4:3.
16:9 D. billedskift	Vælg dette, når du bruger en skærm med en aspektratio på 16:9.Keystonekorrektion er ikke tilgængelig i denne tilstand, men billedet kan flyttes op eller ned ved projicering lige ud.
4:3 D. billedskift	Vælg dette, når du bruger en skærm med en aspektratio på 4:3.Keystonekorrektion er ikke tilgængelig i denne tilstand, men billedet kan flyttes mod venstre eller højre ved projicering lige ud.

* Keystoneforskydning kan korrigeres i denne tilstand.

- Hvis skærmforholdet ændres, nulstilles alle trapez- eller digitale billedskiftindstillinger. - [Auto] er muligvis valgt automatisk for [Aspekt], afhængigt af indstillingen for skærmforhold.

■ Valg af et aspektforhold

Vælg en aspektforholdstype baseret på inputsignaltype, skærmens aspektforhold og opløsning.

Tryk på knappen ASPECT på fjernbetjeningen for at skifte aspektforholdstype.*

Valg Funktion
Auto	Et billede vises med inputsignalets aspektratio. Vælg dette til normal billedvisning.
16:10*	Billedet vises ved hjælp af et inputsignal med aspektratio på 16:10. Vælg dette, hvis et billedet med aspektforholdet 16:10 ikke kan projiceres korrekt i tilstanden [Auto].
16:9	Billedet projiceres ved hjælp af et inputsignal med aspektforholdet 16:9. Vælg dette, hvis et billedet med aspektforholdet 16:9 ikke kan projiceres korrekt i tilstanden [Auto].
4:3	Billedet projiceres ved hjælp af et inputsignal med aspektforholdet 4:3. Vælg dette, hvis et billedet med aspektforholdet 4:3 ikke kan projiceres korrekt i tilstanden [Auto].
Zoom*	Dette beskærer den øverste/nederste eller venstre/højre del af skærmen i overensstemmelse med skærmforholdet og zoomer ind på midten af billedet. Vælg dette, hvis der vises en letterbox (sorte bjælker øverst/nederst på skærmen), når du ser video.
Ægte størrelse*	Billedet vises med inputsignalets originale opløsning. Skærme på computere med en skærmopløsning, der er lavere end projektorens, vises mindre, men tydeligere end i andre aspektforhold.

* Der er nogle tilfælde, hvor dette ikke kan vælges, afhængigt af inputsignal og/eller opløsning. Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

• For LAN- og USB-input er [Auto] valgt automatisk.
• Forskelligt indhold vises for forskellige skærmforhold eller inputsignaltyper.
• Aspektforholdstypen kan også skiftes fra menuen, som åbnes fra [Inputindstillinger] > [Aspekt] (S127).

■ Forhold mellem aspekt og skærmforhold

• Hvis et computerbillede med et aspektforhold på 16:9 ikke projiceres korrekt, når indstillingen er [Auto], skal du vælge [16:9] for skærmforholdet.
• For et 16:9-billede med sorte bjælker i toppen og bunden, som ved filmafspilning, kan du vise 16:9 billedet på hele skærmen ved at vælge [Zoom] i [Aspekt]. Der kan være tilfælde, hvor [Zoom] ikke kan vælges, afhængigt af inputsignalet og/eller opløsningen.
• For trapezkorrektion skal du vælge en anden indstilling end [4:3 D. billedskift] eller [16:9 D. billedskift] for Skærmforhold.

Korrigering af trapezforvrængning

Der findes to typer af korrektion: vandret/lodret korrektion og hjørnekorrektion.

Brug vandret/lodret trapezkorrektion til at justere billedhøjde- og

breddeforvrængning hver for sig, og brug hjørnekorrektion til at justere placeringen af hvert enkelt hjørne af billedet.

Keystonekorrektion kan også udføres ved at trykke på knappen KEYSTONE på fjernbetjeningen eller projektoren.

■ Vandret/lodret trapezkorrektion

1 Vælg [Installationsindstil.] > [Keystone] > [Vandret-lodret-keystone].

2 Tryk på knappen KEYSTONE på fjernbetjeningen eller projektoren for at vise vinduet [Vandret-lodret-keystonejustering].

3 Tryk på pileknapperne for at justere dimensionerne, og tryk derefter på knappen OK.

Tryk på knappen [▲] for at korrigere forvrængning i toppen.

↓

Skærm

Tryk på knappen [▼] for at korrigere forvrængning i bunden.

↓

Tryk på knappen ▶ for at korrigere forvrængning til højre.

Tryk på knappen [ ] for at korrigere forvrængning til venstre.

• [Zoom] (S144) i menuen [Installationsindstil.] er ikke tilgængelig under vandret/lodret trapezjustering.
• Det tilgængelige vandrette-lodrette keystoneinterval kan variere afhængigt af linsen, zoompositionen og skiftepositionen.

■ Hjørnejustering

1. Vælg [Installationsindstil.] > [Keystone] > [Justering af hjørner].

2. Tryk på knappen KEYSTONE på fjernbetjeningen eller projektoren for at vise vinduet [Justering af hjørner].

3. Tryk på pileknappen for det hjørne, der skal korrigeres, og tryk derefter på knappen OK.

Indstillingerne for hjørnejustering bliver ryddet, hvis du på et senere tidspunkt bruger [Zoom] (S144) i menuen [Installationsindstil.].

Justering af billedet

Nulstilling af trapezjustering

Tryk først to gange på knappen KEYSTONE på fjernbetjeningen eller projektoren for at få vist vinduet [Nulstil trapez].

Vælg derefter [Ja] med knappen [◀] og tryk derefter på knappen OK.

Justering vha. et testmønster

Opløsning og farver kan justeres under installationen ved hjælp af testmønstre. Du får adgang til testmønstermenuen ved at vælge [Testmønster] > [Tændt] (S152) i menuen [Installationsindstil.] eller ved at trykke på knappen TEST PATTERN på fjernbetjeningen.

Mens testmønstret vises, kan du anvende knapperne [▲]/[▼] til at skifte mønstre. Når der er et valgfrit mønster tilgængeligt, kan du bruge knapperne [◀]/[▶] til at skifte mønster. Under testmønstervisning vises der en dialogboks, som identificerer det aktuelle testmønster og giver betjeningsinstruktioner.

Se det projicerede testmønster, mens du justerer billedet.

Overlappende kanter på billeder fra flere projektorer, der benyttes samtidig, for at give det samlede billede et mere jævnt udseende. Denne funktion kaldes kantblanding.

Benyt denne fremgangsmåde for grundlæggende kantblanding med to projektorer ved siden af hinanden.

Når du projicerer fra flere projektorer, skal du være opmærksom på, at hver enhed kan have forskellige farvebalancer. Derfor kan der være synlige farveforskelle, selv med den samme model.

Kantblanding
Side	Bredde	Startposition
Venstre	0	0
Højre	0	0
Top	0	0
Bund	0	0
Justering af farveblanding	Slukket
Justering af sortniveau	Slukket
Markør	Slukket
Nulstil
Justering af hjørner
Tilbage

2Indstil [Markør] til [Tændt].

Markørlinjerne projiceres på billederne. Den røde markør angiver startpositionen for justeringen, og den grønne markør angiver slutpositionen. Til at begynde med er kun den røde markør synlig, når du forbereder kantblanding, fordi den projiceres oven på den grønne markør.

3Vælg [Startposition] i [Side], og brug knapperne [▲]/[▼] til at flytte startmarkøren til yderkanten af det overlappende område.

Gør dette for alle kanterne: øverst, nederst, til venstre og til højre.

4Vælg [Bredde], og brug knapperne [▲]/[▼] til at flytte slutmarkøren til inderkanten af det overlappende område.

Gør dette for alle kanterne: øverst, nederst, til venstre og til højre.

Specialarrangementer

Området mellem start- og slutmarkørerne kaldes blandingsområdet. Skygge anvendes på dette område, og lysstyrken justeres for at tilpasse de områder, der overlapper med andre områder. Når du har angivet indstillinger for det ene billede, skal du gøre det samme for det andet billede for at angive blandingsområdet. Juster indstillingerne for at gøre blandingsområderne for begge billeder ens.

5Indstil [Markør] til [Slukket].

■ Justering af det overlappende område

Juster det overlappende område for at skabe en blødere overgang mellem de projicerede billeder.

Tilpasning af farver i det overlappende område

2 Juster først rød, grøn og blå samtidigt ved at ændre [Hvid]-værdien, og juster derefter værdierne for [Rød], [Grøn] og [Blå] enkeltvist. 3 Gentag justeringen på alle projektorerne.

Her kaldes det ikke-overlappende billedområde (fra slutmarkøren ind mod midten af billedet) for område "D".

Disse tre områder identificeres normalt i forbindelse med slutmarkørerne: A, B, og C.

I de følgende instruktioner er det kun område D, der justeres, og bredderne af A, B og C beholder standardværdien 0.

Du forbereder justeringen ved at vælge [Systemindstillinger] > [Brugerens skærmindstillinger] > [Ingen signal-skærm] > [Sort], starte projiceringen uden inputsignal og slukke for lyset i lokalet, så du kan kontrollere mørke områder på billedet.

1 Vælg [Installationsindstil.] > [Professional-indstillinger] > [Kantblanding] > [Juster] > [Justering af sortniveau] > [Juster]. 2 Vælg [Justeringstype] > [Sortniveau]. 3 Vælg [D-område basis], og hold øje med billedet, mens du justerer værdierne, så lysstyrken og farverne i blandingsområdet og område D stemmer overens.

4 Gentag justeringen på alle projektorerne.

■ Sådan gøres overlappende kanter mindre synlige

Sortniveauet langs højre kant af område D (langs blandingsområdet) er muligvis mere synlig end niveauet i de omkringliggende områder.

Du kan gøre overgangen blødere ved at justere sortniveauet i område B.

Hvis det projicerede billede har flere blandingsområder (foroven, forneden og i begge sider), skal bredden af områderne A, B og C justeres, så den passer til blandingsområderne.

I dette eksempel gælder instruktionerne justeringen af område B.

Område A: Sortniveauet kan ikke justeres.

Område B: Juster til et andet sortniveau end niveauet i område D.

Område C: Juster, så der opnås en blød overgang i forhold til sortniveauerne i områderne B og D.

1. Vælg [Installationsindstil.] > [Professional-indstillinger] > [Kantblanding] > [Juster] > [Justering af sortniveau] > [Juster].

2. Vælg [Justeringstype] > [Område] > [Side] > [Højre]. 3. Vælg [B-bredde], og juster derefter bredden af område B, så den nogenlunde svarer til det område, hvor sortniveauet er synligt. 4. Vælg [Justeringstype] > [Sortniveau]. Juster [B-område basis], mens du ser på billedet. 5. Juster bredden af områderne A, B og C, mens du ser på billedet. 6. Juster sortniveauet for område B igen efter behov.

• Resultatet af justering af sortniveauet for område B anvendes på alle sider.
• Hvis du udfører justeringer ved hjælp af [Justering af farveblanding] eller andre menuer, vil det muligvis ikke eliminere de distraherende farver og forskelle i lysstyrken i de områder, hvor billeder overlapper hinanden.
• Blanding kan finindstilles ved at justere [Justeringstype] > [Sortniveau] > [Rød], [Grøn] og [Blå].

■ Hjørnejustering

Projicerede billeder fra flere projektorer, der bruges i overlappende projicering, skal placeres nøjagtigt. Placeringen af de enkelte hjørner i blandingsområdet kan justeres i forhold til referenceprojektorens blandingsområde.

1. Konfigurer indstillingerne for trapez (S145) og kantblanding (S148) på referenceprojektoren, og indstil derefter kantblandingsmærkerne til [Tændt] (S105). 2. Vælg [Installationsindstil.] > [Professional-indstillinger] > [Kantblanding] > [Juster] > [Justering af hjørner]. 3. Vælg et punkt, der skal justeres, og flyt det, så billedet som helhed ser symmetrisk ud.

4. Mens du ser de projicerede billeder, skal du finindstille mærkerne på den projektor, du justerer, så de overlapper referenceprojektormærkerne så meget som muligt.

Billede fra den projektor, der justeres

Juster positionerne for hvert af de fire hjørner af det overlappende område. Hvis placeringen af et punkt korrigeres, bliver punktet i den anden side af det overlappende område også flyttet, så skærmen som helhed korrigeres.

5. Indstil referenceprojektorens kantblandingsmærker til [Slukket] (S105).

• Udfør først justering af [Side] (S105).
• Sider, der er indstillet til en kantblandingsbredde på 12 eller mere, kan justeres, hvis [Keystone] er indstillet til [Justering af hjørner], og aspektforholdet er [16:10].
• Brug [Keystone] (S145) til at nulstille justeringen.
• En lille kantblandingsbredde kan begrænse mængden af tilgængelig justering.

Brug af pc-fri multiprojicering

Et JPEG-billede på et USB-flashdrev kan deles mellem op til ni projektorer og kombineres til ét stort billede.

Når projektorer tilsluttes via et kabelført LAN, kaldes den projektor, der frembringer billedet øverst til venstre, den primære projektor, og de andre otte kaldes sekundære projektorer. Billedet som helhed kontrolleres af den primære projektor.

Pc-fri multiprojicering er ikke tilgængelig over et trådløst LAN.

Specialarrangementer

Denne funktion er tilgængelig med følgende antal projektorer og layoutmønstre. Den projektor, du tildeler som den primære projektor, og som identificeres i layoutmønsteret som [1], projicerer altid billedet øverst til venstre.

Antalprojektorer	Layoutmønster (kolonner x rækker)
2	[2 x 1]
3	[1 x 3]
4	[1 x 4]	[2 x 2]
5	[1 x 5]
6	[1 x 6]	[2 x 3]	[3 x 2]
7	[1 x 7]
8	[1 x 8]	[2 x 4]
9	[1 x 9]

Sæt projektorerne op på følgende måde.

1På hver projektor skal du konfigurere installationen og billedjusteringsindstillinger, f.eks. kantblanding (S105) og trapezkorrektion (S100), for at blande overlappende områder.

2Tilslut projektorerne ved hjælp af LAN-kabler, og indstil [Netværk (kabel/trådløs)] til [Tændt/Slukket] eller [Tændt/Tændt (Pj AP)] (S175).

3Konfigurer nogle projektorer som sekundære.

Vælg [Inputindstillinger] > [Pc-fri multiprojicering] > [Tilstandsindstilling] > [Sekundær].

Udfør denne indstilling på hver enkelt sekundære projektor.

4Konfigurer en projektor som den primære projektor.

(1) Vælg [Inputindstillinger] > [Pc-fri multiprojicering] > [Tilstandsindstilling] > [Primær].

(2) Konfigurer følgende indstillinger under [Pc-fri multiprojicering].

• [Layoutmønsterindstilling] Angiv det samlede antal projektorer og layoutmønsteret (S112). • [Dest.projektorindstilling] Angiv de sekundære projektorers IP-adresser. • [Diasshowinterval] Angiv diasshowintervallet (5 sekunder til 10 minutter). • [Animationseffekt] Angiv den overgang, der skal bruges til diasshow.

5Vælg [Inputindstillinger] > [Pc-fri multiprojicering] > [Dest.projektorindstilling] > [Bekræft] på den primære projektor, og kontroller det nummer, der er tildelt til hver projektor.

• Hvis projektoren slukkes og derefter tændes igen under projicering, fortsætter diasshowet automatisk fra det første billede i den mappe, der senest blev benyttet til projicering.
• Hvis billedet ikke ændres til billedet for det tilsvarende nummer, skal du ændre indstillingen for IP-adresse.

Menuvejledning

Brug af menuer

Brug menuerne til at indstille betjeningen af projektoren i detaljer.

1 Tryk på knappen MENU for at få vist menuvinduet.

Fjernbetjening Projektor

2Tryk på knapperne [ ] /[ ] for at vælge en fane.

Fjernbetjening Projektor

- Hvis fanens position ikke er fremhævet med orange, skal du trykke på knapperne [▲]/[▼] for at flytte det aktuelle valg til toppen.

3. Tryk på knapperne [▲]/[▼] for at vælge et element.

Fjernbetjening Projektor

Valget af indhold afhænger af punktet.

Valg fra en liste Eksempel: Aspekt (S127)

1. Vælg [Aspekt].
2. Tryk på knappen OK eller knappen [▶] for at få vist en oversigt over indholdet.
3. Brug knapperne [▲]/[▼] til at vælge det ønskede indhold.
4. Tryk på knappen OK eller [▶], når du har fundet det ønskede indhold.

Valg fra en anden skærm (1)

Eksempel: Hent logo (S154)

1. Vælg [Hent logo].
2. Tryk på knappen OK for at få vist et andet skærmbillede.
3. Følg derefter instruktionen på skærmen.

Valg fra en anden skærm (2)

Eksempel: Sporing (S128)

1. Vælg [Indstillinger for inputsignal].
2. Tryk på knappen OK for at få vist et andet skærmbillede.
3. Brug knapperne [ ]▲[ ] t▼at vælge [Sporing].
4. Brug knapperne [ ]◀[ ] t' at vælge værdien.

5Hvis der trykkes på knappen MENU, forsvinder menuskærmen. Menuskærmen forsvinder også, hvis der trykkes på knappen EXIT.

Menuskærmen er inddelt i 6 faner som vist herunder.

Inputindstillinger (S126)

Menu Valg / Undermenu Detaljer
Aspekt Auto*, 16:10 (1)	16:9 (2), 4:3 (2), Zoom (3), Ægte størrelse (2) S127
Auto pc (4) S127
Inputsignalvalg (4) S127
Indstillinger for inputsignal (4)	Punkter i alt, Sporing, Vandret stilling, Lodret stilling, Vandrette pixels, Lodrette pixels			S128
Inputniveau (5) Auto*, N	Normal, Udvidet S129
Super hvid (5) Slukket, Farverum (5) Auto*, RG	Tændt* S129
	B, YCbCr S129
Progressiv (3)	Slukket, Film/automatisk*, Video 1, Video 2, 25p/30p(PsF)			S130
Diasshowinterval (6)	[--:--]			S130
Animationseffekt (6)	Slukket*, Overblænding, Udtoning/Indtoning			S130
Pc-fri multiprojicering	Tilstandsindstilling	Slukket*, Primær, Sekundær		S131
	Layoutmønsterindstilling	Samlet antal, Layoutmønster		S131
	Dest.projektorindstilling	IP-adresse, Bekræft, Indtast		S131
	Diasshowinterval	[--:--]		S132
	Animationseffekt	Slukket*, Overblænding, Udtoning/Indtoning		S132
Opdelt skærm	Slukket*, Tændt			S132
	Indstillinger	Opdelt skærm	Slukket*, Tændt
		Kontrolrettigheder	Venstre skærm*, Højre skærm
		Ombyt højrevenstre	Ja, Nej
		Layout	Tilstand 3-7, Tilstand 5-5, Tilstand 7-3
Detaljer om inputsignal (5)	Formatinformation, Farve-/områdeinformation, DP Link-information			S133

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført.

Menu Valg / Undermenu Detaljer
Billedmodus	Standard*, Præsentation, Dynamisk, Video, Foto/sRGB, DICOM SIM, Bruger 1 – 5			S135
Opret profil / Gem profil Basisbilledtilstand	Bruger 1, Bruger 2, Bruger 3, Bruger 4, Bruger 5			S135
Lysstyrke		S135
Kontrast		S135
Skarphed		S136
Gamma		S136
Farvejustering	Farveniveau, Farvebalance, Farvetemperatur, Rød forstærkning, Grøn forstærkning, Blå forstærkning, Rød offset, Grøn offset, Blå offset			S136
Menu	Valg / Undermenu			Detaljer
Avanceret justering	Omgivende lys (7)	Slukket*		S137
		Juster Type, Niveau
	Reduktion af tilfældig støj (8) Slukket*, Lav, Middel, Høj S137
	MPEG-støjreduktion (8) Slukket*, Lav, Middel, Høj S138
	Reduktion af moskito-støj (9) Slukket*, Lav, Middel, Høj S138
	Dynamisk gamma (*1) Slukket*, Lav, Middel, Høj S138
	Farvemåling (10) Auto*, BT.709, BT.2020 S138
	Huk.farve korrekt (*1)	Hudfarvet	Slukket*, Svag, Middel, Stærk	S139Himmel
			Slukket*, Svag, Middel, Stærk
		Grønt	Slukket*, Svag, Middel, Stærk
	6-akse farvejustering Slukket*, Juster S139
	Finindstil gamma (11) Slukket*, Juster S140
	Lysstyrkekontrol	Slukket*, Tændt		S140
Lampemodus	Fuld effekt*, Strømsparer 1, Strømsparer 2			S141
Nulstil	Ja, Nej			S141
Billedprioritet (i opdelt skærmtilstand)	Primær*, Sekundær			S141

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført.

(7): Når billedtilstanden er [Foto/sRGB] (8): Når inputsignalet ikke er LAN eller USB (9): Når inputsignalet er LAN eller USB (10): Når billedtilstanden er [Video] (11): Når billedtilstanden ikke er [DICOM SIM]

Installationsindstil. (S142)

Menu	Valg / Undermenu			Detaljer
Positionslås	Slukket*, Tændt			S143
Spejlvend V/L	Ingen*, Loft monteret, Bagside, Bagpå, loftmonteret			S143
Skærmforhold	16:10*, 16:9, 4:3, 16:9 D. billedskift, 4:3 D. billedskift			S144
Zoom				S144
Keystone	Vandret-lodret-keystone*, Justering af hjørner			S145
	Nulstil	Ja, Nej
Digitalt billedskift				S145
Professionel-indstillinger	RGB-justering	Mikrodigitalt billedskift	Slukket*, Juster	S146
		Registrering	Slukket*, Juster
	Højt over havet	Slukket*, Tændt		S147
	Tilstand for objektivskift	Normal*, Udvidet		S147
	Margenfokus	Slukket*		S147Tændt
		Nulstil
	Kantblanding	Slukket*		S148
		Juster	Side, Venstre, Højre, Top, Bund, Justering af farveblanding, Justering af sortniveau, Markør, Justering af hjørner, Nulstil

Ja

Menu Valg / U	Undermenu Detaljer
Objektiv - position	Indlæs position 1 – 3			S151
	Gem position 1 – 3
	Nulstil objektivskift	Forudindstillede positioner	XX % (12), 0 %
		Ja
Skærmfarve	Normal*			S152
	Grøn tavle
	Juster	Rød forstærkning, Grøn forstærkning, Blå forstærkning, Rød offset, Grøn offset, Blå offset
Testmønster	Slukket*			S152
	Tændt

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført. (12): XX % angiver den forudindstillede position for den installerede linse.

Systemindstillinger (S153)

Menu Valg / Undermenu Detaljer
Brugerens skærmindstillinger	Hent logo Ja, Nej S154
	Placering af logo	∅verst venstre, ∅verst højre, Center*, Nederst venstre, Nederst højre	S154
	Ingen signal-skærm Sort, Blå*, Brugerlogo S154
	Skærm når blank Sort*, Blå, Brugerlogo S154
	Projektør til Spring over, Canon-logo*, Brugerlogo S155
På skærm	Menuplacing	∅verst venstre, ∅verst højre, Center*, Nederst venstre, Nederst højre	S155
	Menuvisningstid Normal*, Udvidet S155
	Guide	Slukket, Tændt*	S156
	Vis indgangsstatus	Slukket, Tændt*	S156
	Visning af NMPJ-standbyguide	Slukket, Tændt*	S157
	ID-visning på opdelt skærm	Slukket, Tændt*	S157
	Lampeadvarselsvisning	Slukket, Tændt*	S157
	Visning af luftfilteradvarsel	Slukket, Tændt*	S157
	Advars.vis. f. overophed.	Slukket*, Tændt	S157
Fjernbetjening/ Sidebetjening	Bip	Slukket, Tændt*	S158
	Tastrepetition	Slukket, Tændt*	S158
	Tastelås	Slukket*, Hovedenhed, Fjernbetj. (trådløs)	S158
	Indstillinger for IR-modtager	Alle*, Front, Bagside	S159
	Fjernbetjeningskanal	Kanal 1, Kanal 2, Kanal 3, Kanal 4, Uafhængig*	S159

Menu	Valg / Undermenu			Detaljer
Fjernbetjening/ Sidebetjening	[INPUT A-C] knapindstillinger	INPUT A	Deaktiver, HDMI*, DisplayPort, Digital pc, Analog pc 1, Analog pc 2, Komponent, HDBaseT, LAN, USB	S160INPUT B
			Deaktiver, HDMI, DisplayPort*, Digital pc, Analog pc 1, Analog pc 2, Komponent, HDBaseT, LAN, USB
		INPUT C	Deaktiver, HDMI, DisplayPort, Digital pc, Analog pc 1, Analog pc 2*, Komponent, HDBaseT, LAN, USB
	[Fn]-knapindstillinger Deaktiver*, Opdelt skærm S160
Valg af lydindgangsterminal	HDMI Slukket, Lydindgang, HDMI*			S160
	DisplayPort Slukket, Lydindgang, DisplayPort*
	Digital pc Slukket, Lydindgang*
	Analog pc 1 Slukket, Lydindgang*
	Analog pc 2 Slukket, Lydindgang*
	Komponent Slukket, Lydindgang*
	HDBaseT Slukket, Lydindgang, HDBaseT*
	LAN Slukket, Lydindgang, LAN*
	USB Slukket, Lydindgang*
HDBaseT-signalkvalitet S161
Extron XTP	Slukket*, Tændt S161
Seriel kommunikation	Serviceport*, HDBaseT			S161
	Detalje	Baud-hastighed, Databit, Paritet
		Stopbit 1*, 2
Indstillinger for strømforsyning	Indstilling for standbystrøm	Normal, Lav-energi*		S162
	Strømstyringstilstand	Deaktiveret, Lyskilde fra, Standby*		S162
	Varighed for strømstyring	5 min., 10 min., 15 min.*, 20 min., 30 min., 60 min.		S163
	Direkte strøm til	Slukket*, Tændt		S163
Motion blur-reduktion	Slukket*, Svag, Stærk			S163
Sprog	English*, Deutsch, Français, Italiano, Español, Português, Svenska, Русский, Nederlands, Suomi, Norsk, Türkçe, Polski, Magyar, Čeština, Dansk, انجليزی, 中文简体, 中文繁體, 한국어, 日本語			S164
Andre indstillinger	Adgangskodeindst. Slukket*, Tændt	S165
	Registrer adgangskode S166
	Indstillinger for dato og tid	Dato og tid		S166
		Datoformat	År/måned/dag, Måned/dag/år, Dag/måned/år
		Sommertid	Slukket*, Tændt, Rediger
		Region, Tidszone
		SNTP	Slukket, Til (IPv4), Til (IPv6)
	Tidsplan	Standard	Slukket*, Tændt, Rediger	S167
		Særlig periode 1 – 5	Slukket*, Tændt, Rediger
	Genopret gamma Slukket*, Juster S170
	Lampetæller Nulstil Ja, Nej S171
	Luftfiltertæller Nulstil Ja, Nej S171
	Strømtæller S171
	Firmware Ja, Nej S171
	Fabriksstandard Ja, Nej S172

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført.

Netværksindstilling (S173)

Menu	Valg / Undermenu			Detaljer
Netværksindstillingslås	Lås op	Indtastning af adgangskode		S174
	Lås*
Indst. afnetvæ.adg.kode	Slukket, Tændt*			S174
Regist.netværksadg.kode	Indtastning af adgangskode			S174
Netværk (kabel/trådløs)	Slukket/Slukket*, Tændt/Slukket, Tændt/Tændt (Pj AP), Slukket/Tændt(Pj AP), Slukket/Tændt (Infra)			S175
Detaljeredeindstillinger (kabel)	MAC-adresse			S176
	Detaljerede IPv4-adresseindstil.	IP-adresse, Undernetmaske,Gatewayadresse
		DHCP	Slukket*, Tændt
		TCP/IP-indst.	IP-adresse,Undernetmaske,Gatewayadresse
	IPv6	Slukket*, Tændt		S177
	Detaljerede IPv6-adresseindstil.	Link local, Automatisk <1> – <5>,Manuel, Gateway
		Automatiskeindstillinger	Slukket, Tændt*
		Manuelleindstillinger	IP-adresse, Længdeaf præfiks,Gatewayadresse
	Init. netværksindstil.	Ja, Nej S179
Menu Valg / Undermenu		Detaljer
Detaljerede indstil.(trådløs)	Tilstand, SSID, Sikkerhed, Kanal, Signalstyrke, MAC-adresse			S180
	Wi-Fi Protected Setup	PBC Ja, Nej
		PIN Ja, Nej
	Manuelle indstillinger	Tilstand
		SSID	OpdaterSSID 1 – 14SSID-inputManuelt SSID-input
		Sikkerhed	Åben, WEP, WPA2AES, WPA/WPA2TKIP/AES
		Kanal
		Nøgle-ID 1, 2, 3, 4
		Nøgletype ASCII, HEX
		Nøgle
	Detaljerede IPv4-adresseindstil.	IP-adresse, Undernetmaske,Gatewayadresse		S182
		DHCP Slukket*, Tændt
		TCP/IP-indst.	IP-adresse,Undernetmaske,Gatewayadresse
	IPv6 Slukket*, Tændt
	Detaljerede IPv6-adresseindstil.	Link local, Automatisk <1> – <5>,Manuel, Gateway
		Automatiskeindstillinger	Slukket, Tændt*
		Manuelleindstillinger	IP-adresse, Længdeaf præfiks,Gatewayadresse
	Init. netværksindstil. Ja, Nej
PJLink Slukket, Tændt*	S185
AMX Device Discovery	Slukket*, Tændt S186
Crestron RoomView Slukket*, Tændt S186
Information	E-mailafsenderadresse			S187
	E-mailmodtageradresse
	Detaljerede oplysninger(kabel)	IPv4
		IPv6	Link local, Automatisk,Manuel
	Detaljerede oplysninger(trådløst)	IPv4
		IPv6	Link local, Automatisk,Manuel

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført.

Information (S188)

Menu

Modelnavn

Inputsignal

Firmware

Serienummer

Brugstid for projektor

IP-adresse (kabel)

IP-adresse (trådløs)

Projektornavn

Kommentarer

Systeminformation-ID

*: Fabriksstandarden eller tilstanden, efter [Fabriksstandard] er udført.

Følgende indstillinger nulstilles ikke, selv når fabriksstandarden gendannes.

• Valgt inputsignal • [Billedjustering]
• Gem profil
• Basisbilledtilstand
• Finindstil gamma (gemt værdi)

• [Installationsindstil.]

• Objektiv - position
• Højt over havet
• Tilstand for objektivskift
• Margenfokus (indstillingsværdi)
• Registrering

- [Systemindstillinger]

• Fjernbetjeningskanal
• Extron XTP
• Seriel kommunikation (Stopbit)
• Indstilling for standbystrøm
• Sprog
• Indstillinger for dato og tid
• Tidsplan
• Genopret gamma
• Lampetæller
• Luftfiltertæller
• Strømtæller
• Firmware

• [Netværksindstilling]

• [Information]

Menubeskrivelse

Inputindstillinger

Dette afsnit beskriver indstillinger for aspektforhold, opløsning og projicering fra et USB-flashdrev.

Menuskærm, når inputsignalet er HDMI

Menu Funktion	Detaljer
Aspekt Vælg et billedaspektforhold. S127
Auto pc	Justerer automatisk skæv skærmposition og skærmflimren.	S127
Inputsignalvalg	Indstil manuelt en opløsning, der passer til computerbilleder.	S127
Indstillinger for inputsignal	Foretag inputsignalvalg. S128
Inputniveau	Vælg inputniveauet for HDMI-, HDBaseT- eller DisplayPort-signaler.	S129
Super hvid	Vælg tilstanden Super hvid for HDMI-, HDBaseT- eller DisplayPort-signaler.	S129
Farverum	Vælg farverummet for HDMI-, HDBaseT- eller DisplayPort-signaler.	S129
Progressiv	Vælg progressiv behandling for stillbilleder i filmindhold eller bevægelige billeder i videoer.	S130
Diasshowinterval	Angiv, hvor længe de enkelte billeder på et USB-flashdrev projiceres i diasshow.	S130
Animationseffekt	Angiv overgangen mellem billeder på et USB-flashdrev i diasshow.	S130
Pc-fri multiprojicering	Angiv indstillinger for projicering af billeder på et USB-flashdrev til flere projektorer i et netværk.	S131
Opdelt skærm Projicer to	inputbilleder side om side. S132
Detaljer om inputsignal	Viser inputsignaloplysninger for hver inputterminal, der benyttes.	S133

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

Aspekt

[Inputindstillinger] > [Aspekt]

Vælg et aspektforhold til projicering for billeder.

Knappen ASPECT på fjernbetjeningen kan også bruges til at vælge indstillingerne for [Aspekt].

Valg Funktion
Auto	Et billede vises med inputsignalets aspektratio.Passende til de fleste projiceringer.
16:10	Billedet vises ved hjælp af et inputsignal med aspektratio på 16:10.
16:9	Billedet projiceres ved hjælp af et inputsignal med aspektforholdet 16:9.
4:3	Billedet projiceres ved hjælp af et inputsignal med aspektforholdet 4:3.
Zoom	Dette skærer den øverste/nederste eller venstre/højre del af billedet afhængigt af skærmforholdet og zoomer ind eller ud på midten af billedet.
Ægte størrelse Billedet vises med inputsignalets originale opløsning.

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

• For LAN- og USB-input er [Auto] valgt automatisk.
• Forskelligt indhold vises for forskellige skærmforhold eller inputsignaltyper.
• Der kan ikke vælges en indstilling for skærmforhold på [16:10] for komponentsignaler.

Auto pc

[Inputindstillinger] > [Auto pc]

Justerer automatisk fejljustering af skærmposition og skærmflimren, når inputsignalet er [Analog pc 1] eller [Analog pc 2].

Hvis Auto pc-justering ikke er tilstrækkeligt, skal du udføre følgende handlinger.

• Vælg det inputsignal, der svarer til computerens opløsning, fra [Inputsignalvalg].
• Hvis justeringen stadig ikke er tilstrækkelig, skal du justere [Punkter i alt], [Sporing], [Vandret/Lodret stilling] og [Vandrette/Lodrette pixels] under [Indstillinger for inputsignal] (S128).
• Vedrørende understøttede signaler henvises til tabellen på side 214 – 215.

Inputsignalvalg

[Inputindstillinger] > [Inputsignalvalg]

Vælg en passende opløsning, hvis Auto pc ikke projicerer computerbilleder korrekt, når inputsignalet er [Analog pc 1] eller [Analog pc 2].

Vælg det inputsignal, der svarer til computerens opløsning. Tryk på knappen OK for at bekræfte indstillingen, og tryk derefter på knappen MENU.

Vedrørende understøttede signaler henvises til tabellen på side 214 – 215.

Indstillinger for inputsignal

[Inputindstillinger] > [Indstillinger for inputsignal]

Færdiggør inputsignalindstillingerne, når inputsignalet er [Analog pc 1] eller [Analog pc 2]. Brug knapperne [◄/ [ ]il at justere niveauerne efter behov.

Udfør denne justering, hvis funktionen Auto pc (S127) ikke kan justere det projicerede billede korrekt.

Indstillinger for inputsignal
Punkter i alt	1688
Sporing	32
Vandret stilling	231
Lodret stilling	2
Vandrette pixels	1400
Lodrette pixels	1050
Tilbage

Undermenu Funktion
Punkter i alt	Juster det samlede antal vandrette punkter. Juster, når striber vises på skærmen.
Sporing	Finindstil timingen af billedgenereringen fra signalerne. Justerer sporingen, når billedet er forvrænget eller flimrer.
Vandret stilling	Juster den vandrette billedposition for at korrigere for vandret fejlplacering.
Lodret stilling	Juster den lodrette billedposition for at korrigere for lodret fejlplacering.
Vandrette pixels Juster den vandrette billedopløsning.
Lodrette pixels Juster den lodrette billedopløsning.

Inputniveau

[Inputindstillinger] > [Inputniveau]

Juster inputniveauet for indhold, der projiceres via HDMI, HDBaseT eller DisplayPort.

Valg Funktion

Auto Skifter automatistisk inputniveauet baseret på inputsignalet.

Normal Begrænser inputniveauet til 16 – 235.

Udvidet Tillader detkomplette inputniveau 0 – 255.

• Du kan kun vælge dette, når den afsendte signaltype fra AV-udstyret er RGB.
• I tilstanden [Auto] vælges signalniveauet automatisk. (Noget AV-udstyr og nogle HDBaseT-transmittere understøtter muligvis ikke dette.)
• Hvis HDMI-output på AV-udstyret kan indstilles til [Normal] eller [Udvidet], anbefaler vi [Udvidet]. Billedkontrasten vil blive forbedret, og mørke scener gengives mere realistisk. Indstil i så fald [Inputniveau] til [Auto] eller [Udvidet]. Der er yderligere oplysninger i brugervejledningen til det AV-udstyr, der er sluttet til projektoren.

Super hvid

[Inputindstillinger] > [Super hvid]

Vælg at projicere hvide signaler i HDMI-, HDBaseT- eller DisplayPort-input, som ligger i et område på 16 – 235 ved 100 % – 109 % lysstyrke (235 – 255).

Valg Funktion
Slukket	Deaktiver super hvid.Projicer hvide signaler med et inputniveau på 235 ved 100 % lysstyrke.Alle hvide signaler med en højere inputværdi end 235 projiceres også ved 100 % lysstyrke.
Tændt	Konverter inputsignaler i området 16 – 235, så et inputniveau på 255 projiceres som hvid 109 % ved 100 % lysstyrke.

• Super hvid har ingen effekt, hvis [Inputniveau] er indstillet til [Udvidet].
• Angiv denne indstilling til [Slukket], hvis projiceringen virker forvrænget eller unaturlig, når den er [Tændt].
• Hvis denne indstilling angives til [Tændt], bliver det overordnede billede mørkere.

Farverum

[Inputindstillinger] > [Farverum]

Vælg farverummet for HDMI-, HDBaseT- eller DisplayPort-signaler.

Valg Funktion
Auto Vælger det bedste farveformat til inputsignaler.
RGB Tvinger projektoren til at behandle inputsignalet som et RGB-signal.
YCbCr	Tvinger projektoren til at behandle inputsignalet som et farveforskelssignal.

Progressiv

[Inputindstillinger] > [Progressiv]

Udfører progressiv behandling, der er optimeret til stillbilleder i filmindhold eller billeder i bevægelse i videoer, når der modtages HDMI-signaler med linjespring.

Valg Funktion
Slukket Udfører ikke	progressiv behandling.
Film/automatisk	Egnet til stillbilleder eller typiske billeder i bevægelse. Udfører progressiv behandling for video- eller filmindhold.
Video 1	Egnet til projicering af video med høj billedkvalitet og forholdsvis langsom bevægelse. Udfører progressiv behandling, der er optimeret til HD-video.
Video 2	Egnet til projicering af video med hurtigere bevægelse. Udfører progressiv behandling, der er optimeret til video i hurtig bevægelse.
25p/30p(PsF)	Udfører progressiv behandling, der er optimeret til 1080 PsF/25- eller 1080 PsF/30-video (henholdsvis 25 eller 30 billeder pr. sekund).

• Vælg [Slukket], når flimmer og vandrette linjer ses på medier, hvis indhold bevæger sig hurtigt.
• Ikke tilgængelig i opdelt skærmtilstand.

Diasshowinterval

[Inputindstillinger] > [Diasshowinterval]

Du kan automatisk projicere billeder på et USB-flashdrev et for et.

Brug knapperne [​/ [ ] til at indstille det interval, der går, før der skiftes billede, i intervallet 1 sekund til 60 minutter i formatet min.:sek.

• Skiftes inputsignalet til andet end [USB], stopper ethvert igangværende diasshow. For at genoptage diasshowet fra det sidst viste billede skal inputsignalet sættes tilbage til [USB].
• Hvis du benytter digital zoom under et diasshow, annulleres digital zoom, når du skifter til det næste billede.

Animationseffekt

[Inputindstillinger] > [Animationseffekt]

Angiv overgange for diasshow med billeder fra et USB-flashdrev.

Valg Funktion
Slukket Deaktiver overgange i diasshow.
Overblænding Udton ét billede, mens det næste billede tones ind.
Udtoning/Indtoning	Udton ét billede til sort, og indton derefter det næste billede.

Pc-fri multiprojicering

[Inputindstillinger] > [Pc-fri multiprojicering]

Angiv indstillinger, når billeder på et USB-flashdrev projiceres til flere projektorer i et netværk. Der er instruktioner under "Brug af pc-fri multiprojicering" (S111).

Pc-fri multiprojicering
Tilstandsindstilling	Primær
Layoutmønsterindstilling	2x2
Dest.projektorindstilling
Diasshowinterval	--:--
Animationseffekt	Slukket
Tilbage

Tilstandsindstilling

Angiv tilstanden for Pc-fri multiprojicering: Primær ¹ eller Sekundær ² tilstand.

*1 Tilslut et USB-flashdrev, og stream billeder til projicering til de sekundære projektorer. *2 Projicer billeder, der streams fra den primære projektor.

Valg Funktion

Slukket Deaktiver pc-fri multiprojicering.

Primær Projicering i primær tilstand.

Sekundær Projicering i sekundær tilstand.

Før du angiver tilstanden, skal du kontrollere, at der benyttes en kabelført netværksforbindelse, og at [Netværk (kabel/trådløs)] er indstillet til [Tændt/Slukket] eller [Tændt/Tændt (Pj AP)] (S175).

Layoutmønsterindstilling

Angiv det samlede antal projektorer og layoutmønsteret (S112).

Valg Funktion
Samlet antal	Angiv det samlede antal projektorer, inklusive alle primære og sekundære projektorer. Der kan angives mellem 2 og 9 projektorer.
Layoutmønster	Vælg et layoutmønster. Billeder fra den primære projektor streams til øverst til venstre i layoutmønsteret.

Dest.projektorindstilling

Angiv IP-adresserne på de projektorer, der er indstillet til sekundær tilstand.

Valg Funktion
IP-adresse	Angiv destinationsprojektorernes IP-adresser. Projektoren i primær tilstand er identificeret som [1]. Den kabelførte IP-adresse, der er angivet i [Netværksindstilling], vises.
Bekræft	Stream projiceringen til den sekundære projektor med det tilsvarende nummer (2 – 9) som angivet i feltet IP-adresse.
Indtast Bekræft destinationsprojektorernes IP-adresser.

Diasshowinterval

Angiv det interval, der skal gå, før der skiftes mellem billederne i diasshowet. Angiv tiden i intervaller på 5 sekunder til 10 minutter i formatet min.:sek.

Denne indstilling er tilgængelig, når tilstanden er angivet til [Primær].

Hvis projektoren slukkes og derefter tændes igen under et diasshow i pc-fri multiprojiceringstilstand, fortsætter diasshowet automatisk fra det første billede i den mappe, der senest blev benyttet til projicering.

Animationseffekt

Angiv den animerede overgang i diasshowet.

Denne indstilling er tilgængelig, når tilstanden er angivet til [Primær].

Valg Funktion
Slukket Deaktiver overgange i diasshow.
Overblænding Udton ét billede, mens det næste billede tones ind.
Udtoning/Indtoning	Udton ét billede til sort, og indton derefter det næste billede.

Opdelt skærm

[Inputindstillinger] > [Opdelt skærm]

To inputbilleder fra enheder, der er sluttet til projektoren, kan projiceres side om side.

Valg Funktion
Slukket Afslut opdelt skærmtilstand.
Tændt Aktiver opdelt skærmtilstand.
Indstillinger	Undermenu Funktion
	Opdelt skærm Skift mellem normal projicering og projicering på opdelt skærm.
	Kontrolrettigheder Vælg det billede, der skal kontrolleres. Når det venstre billede er valgt, vises [1], og når det højre billede er valgt, vises [2].
	Ombyt højre-venstre Skift siderne der projiceres billeder på.
	Layout Tilstand 3-7 Brug 30 % af skærmbredden til venstre side og 70 % til højre side.
		Tilstand 5-5 Brug 50 % af skærmbredden til venstre side og 50 % til højre side.
		Tilstand 7-3 Brug 70 % af skærmbredden til venstre side og 30 % til højre side.

• Kontrollen kan flyttes til den anden side ved at trykke på [ ]◀[ ] på fjernbetjeningen, når ∠()◀ler ()vis▶s i midten af billedområdet.
• Når du skifter til visning på opdelt skærm, vises det venstre og højre signal og inputstatussen i inputvinduet.

Der er oplysninger om opdelt skærmtilstand under "Projicering af to billeder side om side" (S57).

Viser detaljer om videosignaler, der modtages til den valgte inputterminal.

Denne menu vises for HDMI-, DisplayPort- eller HDBaseT-input.

Som formatoplysninger er angivet opløsningen, frekvensen og VIC-koden (Video Identification Code).

Som farveoplysninger er angivet farveformatet/subsamplingen og farverummet. Som områdeoplysninger er angivet området og dybden.

For DisplayPort-videosignaler angives desuden DPLink-oplysninger (hastighed og antal af baner).

Billedjustering

Dette afsnit beskriver indstillinger for billedkvalitet, for eksempel lysstyrke, kontrast og skarphed.

Menuskærm, når inputsignalet er HDMI

Menu Funktion	Detaljer
Billedmodus*	Vælg den overordnede billedkvalitet, der passer til det projicerede billede.	S135
Opret profil / Gem profil	Gem de ønskede indstillinger for billedkvalitet som profiler.	S135
Basisbilledtilstand	Viser den billedmodus, der benyttes som basis for profilen.	S135
Lysstyrke* Juster lysstyrken i billedet. S135
Kontrast* Juster billedets	kontrast. S135
Skarphed* Juster billedskarpheden. S136
Gamma*	Korriger tab af detaljer i skygger eller lysstærke områder.	S136
Farvejustering* Finindstil	billedfarverne. S136
Avanceret justering* Finindstil støjreduktion og farvetone. S137
Lampemodus* Vælg lysstyrken for lampen. S141
Nulstil	Gendan standardbilledindstillingerne.	S141
Billedprioritet*	Vælg, hvilken side der udgør basis for billedbehandling i opdelt skærmtilstand.	S141

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

* De justeringer, du foretager, gemmes for hver kombination af inputsignal og billedmodus.

Billedmodus

[Billedjustering] > [Billedmodus]

Vælg den overordnede billedkvalitet for projicerede billeder. Kan også vælges ved at trykke på knappen IMAGE på fjernbetjeningen (S35).

Valg Billedtyper Effekt
Standard	Computerskærme eller medier afspillet med videosoftware	Overordnet lyst, hvid, med naturlige farver
Præsentation	Billeder, som hovedsageligt består af tekst	Overordnet lyst
Dynamisk Videoindhold	Overordnet lyst
Video Video fra camcordere		Forholdsvist mørkt, farverne ligner fjernsyn
Foto/sRGB	Digitale fotos fra sRGB-kompatible kameraer	Forholdsvist mørkt, overholder sRGB-standarden
DICOM SIM	Medicinske eller andre sort-hvide billeder	Overholder DICOM-standardens Part 14. Projektoren må dog ikke anvendes til diagnosticering eller lignende formål.
Bruger 1 – 5	Der kan gemmes op til fem brugerprofiler for dine valgte billedkvalitetsindstillinger. Gemte profiler er tilgængelige i denne indstilling som en billedmodus.

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

Gem de ønskede indstillinger for billedkvalitet i op til fem brugerprofiler.

• De gemte indstillinger er [Lysstyrke], [Kontrast], [Skarphed], [Gamma], [Farvejustering], [Avanceret justering] og [Lampemodus].
• Billedtilstandsnavnet, som blev brugt som base for indstillingsændringen, gemmes også i brugerprofilen. Når en brugerprofil vælges som billedtilstand, vises den billedtilstand, som var udgangspunktet for denne brugerprofil, i menuen som [Basisbilledtilstand].

Lysstyrke

[Billedjustering] > [Lysstyrke]

Juster lysstyrken i billedet.

Kontrast

[Billedjustering] > [Kontrast]

Gør billedkontrasten skarpere eller blødere.

Skarphed

Korriger billedområder, der er for mørke eller for lyse til, at de kan ses tydeligt.

Til mere detaljeret justering skal du bruge "Finindstil gamma" (S140).

Farvejustering

[Billedjustering] > [Farvejustering]

Juster farverelaterede indstillinger som f.eks. farveniveau, farvebalance og farvetemperatur.

Undermenu Funktion

Farveniveau Justerer farveintensiteten.

Farvebalance Justerer farvebalancen i et billede med lilla eller grønt skær.

Farvetemperatur Justeren den hvide farvetemperatur.

R / G / B forstærkning Justerer forstærkningen af hver farve.

R / G / B offset Justerer farveoffset for hver farve.

I [DICOM SIM]-billedtilstand justeres [Farvetemperatur] ikke med numeriske værdier, men indstilles til en af følgende fem forudindstillinger.

Forudindstilling 1: Prioriter lysstyrke, i forhold til DICOM-standardens Part 14. Forudindstilling 2: Prioriter farvetone, i forhold til DICOM-standardens Part 14. Forudindstilling 3: Juster farven, så den overholder DICOM-standardens Part 14. Forudindstilling 4: Genskab farverne i røntgenfilm (Klar basis). Forudindstilling 5: Genskab farverne i røntgenfilm (Blå basis).

Avanceret justering

[Billedjustering] > [Avanceret justering]

Finindstil støjreduktion og farvetone.

Avanceret justering
Omgivende lys	Slukket
Reduktion af tilfældig støj	Slukket
MPEG-støjreduktion	Slukket
Dynamisk gamma	Slukket
Huk.farve korrekt
6-akse farvejustering	Slukket
Finindstil gamma
Lysstyrkekontrol	Slukket
Tilbage

Omgivende lys

Minimer effekten af omgivende lys på skærmen.

Valg Funktion
Slukket Viser et billede uden korrigering.
Juster	Type	Tungsten	Til omgivende lys fra almindelige pærer eller fluorescerende lys i denne farve.
		Fluorescerende	Til omgivende lys fra en “dagslysfarvet” fluorescerende lyskilde.
	Niveau	L Til almindelig lysstyrke i omgivende lys.
		H Til stærkt omgivende lys.

Eksempler på niveauindstillinger for omgivende lys

Niveau Eksempel på placering

L Fremvisningslokale, sportsbar, osv.

H Konferencerum, klasselokale, osv.

[Omgivende lys] er tilgængeligt, når billedtilstand er [Foto/sRGB] (S135).

Reduktion af tilfældig støj

Reducer tilfældig billedstøj*.

* Effektiv for støj med uregelmæssig frekvens eller amplitude.

Valg Funktion
Slukket Deaktiverer tilfældig støjreduktion.
LavMiddelHøj	Angiv et af de tre intensitetsniveauer for reduktionen af tilfældig støj.

• Vælg [Lav] for billeder i hurtig bevægelse eller [Høj] for billeder i langsom bevægelse.
• Denne indstilling vises ikke for LAN- eller USB-input.

MPEG-støjreduktion

Reducer MPEG-billedstøj*.

* Blokstøj ligner pixelering og kan påvirke både JPEG-billeder og MPEG-videoer.

Valg Funktion
Slukket Deaktiverer	MPEG-støjreduktion.
Lav Middel Høj	Angiv et af de tre intensitetsniveauer for reduktionen af MPEG-støj.

Denne indstilling vises ikke for LAN- eller USB-input.

Reduktion af moskito-støj

Reducer moskito-støj*.

* En støjtype, der påvirker billedkanter eller områder, hvor farver ændres kraftigt, enten i JPEG-billeder eller i MPEG-video.

Valg Funktion
Slukket Deaktiverer	moskito-støjreduktion.
LavMiddelHøj	Angiv et af de tre intensitetsniveauer for reduktionen af moskito-støj.

Denne indstilling vises ikke for HDMI-, HDBaseT-, DisplayPort-, Digital pc-, Analog pc-1-, Analog pc-2- eller Komponentinputsignaler.

Dynamisk gamma

Du kan automatisk justere visningen af lyse og mørke dele af billedet.

Valg Funktion
Slukket Deaktiver dynamisk gammajustering.
LavMiddelHøj	Angiv et af de tre niveauer for dynamisk gammajustering.

Farvemåling

Vælg farverummet i input.

Valg Funktion
Auto	Bestem automatisk det optimale farverum (BT.709 eller BT.2020) baseret på inputsignaler.
BT.709 Gennemtvinger brug af BT.709-farverummet.
BT.2020 Gennemtvinger brug af BT.2020-farverummet.

[Farvemåling] kan kun indstilles, når billedtilstanden (S135) er [Video].

Huk. farve korrekt

Forstærker hudfarve, blå himmel og grønt, så disse farver svarer bedre til de indtryk, folk husker.

Undermenu Funktion
HudfarvetHimmelGrønt	Slukket Deaktiver korrektion.
	SvagMiddelStærk	Angiv korrigeringsniveauet.

6-akse farvejustering

Valg Funktion
Slukket Deaktiverer	6-akse farvejustering.
Juster	Brug knapperne [ʌ/ [ ] ▼ at vælge [ Nuance], [ Mætning] eller [ Lysstyrke], og brug knapperne [ ] / [ ] til ▲t justere.Tryk på knappen OK, når du er færdig med at justere farven.Justeringen anvendes ikke på selve den projicerede menu.
Nulstil Returnerer	alle justeringsværdier til nul.

Finindstil gamma

Juster de hvide, røde, grønne og blå gammakurver. Rød, grøn og blå kan justeres hver for sig. Justeringer af hvid anvendes også på de tre andre farver. Bemærk, at tidligere justeringer bliver overskrevet, når en farve justeres.

Justeringsværdierne kan også gemmes eller indlæses ved at vælge [Gem/Indlæs].

Brug knapperne [▲] / [▼] til at vælge en farve, og tryk derefter på knappen OK.

Brug så knapperne [ ] til at vælge et punkt på gammakurven, og brug derefter

knapperne [▲] / [▼] til at justere placeringen af punktet. Når justeringen er færdig, skal du trykke på knappen OK for at bekræfte indstillingen.

• [Finindstil gamma] er tilgængeligt i andre billedtilstande end [DICOM SIM]. - Der er detaljerede oplysninger om gammakorrektion på "Gamma" (S136). - Brug indgangssignaler eller et testmønster til justering. - Justeringen anvendes ikke på selve den projicerede menu. - Der kan gemmes op til fem justeringsværdier.

Lysstyrkekontrol

Dæmper automatisk lampen, når inputsignalet er helt sort.

Valg Funktion
Slukket Ingen lampestyring.
Tændt	Dæmper lampen som reaktion på helt sorte inputsignaler. Normal lysstyrke genoprettes, så snart inputsignalet ændres fra helt sort.

• Projektoren går automatisk i standbytilstand, hvis lampen dæmpes (dvs. hvis inputsignalet er helt sort) i mere end én time. Der vises et nedtællingsvindue 10 minutter før den går på standby.
• Lampen dæmpes ikke, når projiceringen skjules, når der ikke modtages nogen signaler, eller når der projiceres sort under gammagenopretning.
• Lampestyring er ikke til rådighed for følgende indstillinger:

- I opdelt skærmtilstand

- Under projicering af testmønster

- Der udføres ingen lampestyring i de første 20 minutter, efter projektoren er tændt.

• Alle billedjusteringer gemmes som ændrede indstillinger for det aktuelle inputsignal og den aktuelle billedmodus.
• Opløsningen kan virke lavere med [Reduktion af tilfældig støj], [MPEG-støjreduktion] eller [Reduktion af moskito-støj].

Lampemodus

[Billedjustering] > [Lampemodus]

Hvis du mindsker lampens lysstyrke, reduceres strømforbruget og støjen fra køleventilatoren.

Valg Funktion
Fuld effekt Projicerer	billeder ved fuld lysstyrke.
Strømsparer 1 Reducerer	lampens lysstyrke for at spare energi.
Strømsparer 2 Reducerer	strømforbruget og støjen endnu mere.

Nulstil

[Billedjustering] > [Nulstil]

Gendan de aktuelle indstillinger for billedkvalitet til fabriksstandardværdierne.

Valg Funktion
Ja Nulstiller billedjusteringsindstillingerne.
Nej Annullerer nulstilling af billedjusteringsindstillingerne.

• Hvis du udfører nulstilling, mens [Billedmodus] er indstillet til en af profilerne [Bruger 1] til [Bruger 5], gendannes de indstillinger, der oprindeligt var gemt til den pågældende brugerprofil.
• Kun indstillingen for kombinationen af inputsignal og billedmodus for den aktuelle visning nulstilles.

Billedprioritet

[Billedjustering] > [Billedprioritet]

Vælg, hvilken sides indstillinger for billedbehandling der skal anvendes i opdelt skærmtilstand.

Valg Funktion
Primær	Anvend siden med kontrolrettigheder som [Primær]-siden. For billedjusteringsindstillinger som ikke er konfigureret separat anvendes indstillingerne for [Primær]-siden til begge sider.
Sekundær	Ikke tilgængelig, når siden [Primær] har kontrolrettighederne. Hvis du vil bytte om på den side, der har prioritet til billedjustering (uanset om det er venstre eller højre side), skal du skifte kontrolrettighederne til den anden side og ændre [Sekundær] til [Primær].

• Kan konfigureres uafhængigt: Lysstyrke (S135), Kontrast (S135), Gamma (S136), Farvejustering (S136), Finindstil gamma (S140).
• Indstillingen for [Primær] anvendes også på [Sekundær] Billedmodus (S135), Avanceret justering undtagen Finindstil gamma (S137 – S139), Lampemodus.

Installationsindstil.

Juster projiceringen, så den passer til skærmen eller til typen af billeder eller til den måde, projektoren er installeret på.

Menuskærm, når inputsignalet er HDMI

Menu Funktion	Detaljer
Positionslås	Brug af installationsrelaterede funktioner kan være forbudt.	S143
Spejlvend V/L	Angiv indstillinger for projicering fra bag skærmen, fra loftet eller begge dele.	S143
Skærmforhold	Vælg et aspektforhold, der passer til projektionsskærmen.	S144
Zoom	Reducer de projicerede billeder digitalt ved anvendelse af den korte faste linse (RS-SL03WF) eller ultra-vidvinkel zoomlinsen (RS-SL06UW).	S144
Keystone Angiv typen af trapezkorrektion. S145
Digitalt billedskift Flyt placeringen af det viste billede. S145
Professionel-indstillinger	Angiv avancerede installationsindstillinger. S145
Objektiv - position	Gem oplysninger om linsepositionen (herunder indstillinger for fokus, zoom og linseskift), som kan bruges til at stille linsen tilbage til disse positioner.	S151
Skærmfarve	Juster projiceringsfarverne, så de passer til skærmfarven.	S152
Testmønster	Projicer et testmønster for at kontrollere projiceringens opløsning og farve under installationen.	S152

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

Positionslås

[Installationsindstil.] > [Positionslås]

Brug af installationsrelaterede funktioner kan være forbudt.

• Spejlvend V/L
• Gem position • Professionel-indstillinger
• Skærmforhold • Justering af (fokObjektiv - position])
• Zoom
• Nulstil objektivskift
• Objektivskiftjust.
• Keystone
• Digitalt billedskift
• Justering af zoom

Valg Funktion
Slukket Positionslåsen anvendes ikke.
Tændt Forhindrer justering af installationsrelaterede funktioner.

Spejlvend V/L

[Installationsindstil.] > [Spejlvend V/L]

Angiv den retning, projektoren er installeret i.

Valg Funktion
Ingen Vælg dette for normal projicering uden spejling.
Loft monteret	Vælg dette, når projektoren monteres med bunden i vejret i loftet.Det viste billede er inverteret både i lodret og vandret retning.
Bagside	Vælg dette for at vise et billede fra bag skærmen.Det viste billede er inverteret i vandret retning.
Bagpå, loftmonteret	Vælg dette for at vise et billede fra bag skærmen med en projektor, der hænger i loftet.Det viste billede er inverteret i lodret retning.

• Når projektoren monteres i loftet, skal du bruge valgfri loftsophæng (RS-CL15) og loftsophængsarmen (RS-CL17). Kontakt Canon Call Center for at få yderligere oplysninger.
• Spejlvending nulstiller alle justeringer for trapezforvrængning. Udfør i så fald justeringen igen.
• Justering af indstillingen [Spejlvend V/L] ændrer ikke knaptildelingerne i projektorens sidekontroller.

Skærmforhold

[Installationsindstil.] > [Skærmforhold]

Vælg et aspektforhold, der passer til projektionsskærmen.

Valg Funktion
16:10 Vælg dette, når du bruger en skærm med en aspektratio på 16:10.
16:9 Vælg dette, når du bruger en skærm med en aspektratio på 16:9.
4:3 Vælg dette, når du bruger en skærm med en aspektratio på 4:3.
16:9 D. billedskift	Vælg dette, når du bruger en skærm med en aspektratio på 16:9. Trapezkorrektion er ikke tilgængelig i denne tilstand, men billeder kan flyttes op eller ned.
4:3 D. billedskift	Vælg dette, når du bruger en skærm med en aspektratio på 4:3. Trapezkorrektion er ikke tilgængelig i denne tilstand, men billeder kan flyttes mod venstre eller højre.

• Hvis skærmforholdet ændres, nulstilles alle trapez- eller digitale billedskiftindstillinger. • [Auto] er muligvis valgt automatisk for [Aspekt], afhængigt af indstillingen for skærmforhold.

Zoom

[Installationsindstil.] > [Zoom]

Når den korte faste linse (RS-SL03WF) eller ultra-vidvinkel zoomlinsen (RS-SL06UW) er monteret, og hvis det projicerede billede ikke kan passe til skærmen, kan du vise billedet ved at reducere dets størrelse elektronisk. Denne type zoom reducerer de overordnede billeddimensioner relativt i forhold til midten af billedet.

Tryk på knappen [▶] på fjernbetjeningen for at projicere billeder ved reduceret størrelse, og tryk på knappen [▶] for at gendanne billederne til den fulde størrelse. Billeder kan projiceres ved 75 – 100 % af den oprindelige størrelse.

• D.ZOOM-knapperne på fjernbetjeningen kan ikke benyttes til denne [Zoom]-funktion.
• [Zoom] er ikke tilgængelig, når følgende funktioner benyttes.
• Når [Keystone] er indstillet til [Vandret-lodret-keystone]
• Opdelt skærmtilstand (S57)

- Hvis du benytter [Zoom], efter at du har angivet justering af hjørner (S145), bliver indstillingerne for justering af hjørner slettet, og zoomindstillingen anvendes. Brug i stedet [Zoom], før du finindstiller billedplaceringen vha. justering af hjørner.

- Hvis billederne stadig går ud over skærmen, når du har brugt [Zoom], kan du bruge justering af hjørner (S145) til at finindstille placeringen af billedhjørnerne, så billedet passer til skærmen.

- Skiftes der til andre linser end den korte faste linse (RS-SL03WF) eller ultra-vidvinkel zoomlinsen (RS-SL06UW), nulstilles indstillingen til 100 %.

- Zoomfunktionen er ikke tilgængelig, når [Digital pc], [Analog pc 1] eller [Analog pc 2] er valgt.

Keystone

[Installationsindstil.] > [Keystone]

Der findes to typer af trapezkorrektion: vandret-lodret-keystone og justering af hjørner. Trapezjustering kan også nulstilles. Keystone-korrektion kan også anvendes ved at trykke på knappen KEYSTONE på fjernbetjeningen.

Undermenu Funktion
Vandret-lodret-keystone	Anvend vandret-lodret-keystone-korrektion. Billedets højde og længde justeres.
Justering af hjørner Anvend justering af hjørner. Hvert hjørne i billedet kan flyttes.
Nulstil Nulstiller den angivne trapezværdi.

• Nulstilling af keystone-værdien nulstiller også zoomindstillingen for den korte faste linse (RS-SL03WF) eller ultra-vidvinkel zoomlinsen (RS-SL06UW).
• Det tilgængelige vandrette-lodrette keystoneinterval kan variere afhængigt af linsen, zoompositionen og skiftepositionen.

Digitalt billedskift

[Installationsindstil.] > [Digitalt billedskift]

Flytter placeringen af det viste billede.

Når skærmforholdet er 16:9 D. billedskift, flyttes billeder lodret ved hjælp af knapperne [▲] / [▼], og for 4:3 D. billedskift flyttes billeder vandret ved hjælp af knapperne [◀] / [▶]

Dette kan ikke vælges, når skærmforholdet er 16:9, 16:10 eller 4:3.

Professionel-indstillinger

[Installationsindstil.] > [Professional-indstillinger]

Angiv avancerede installationsindstillinger.

Menuskærm, når ultra-vidvinkel zoomlinsen (RS-SL06UW) er monteret

RGB-justering

Korriger forkert justerede farver.

Undermenu Funktion
Mikrodigitalt billedskift	Brug denne indstilling til at finindstille positionen af det projicerede billede.
	Undermenu Funktion
	Slukket Udfører ikke mikrodigitalt billedskift.
	Juster	Undermenu Funktion
		Brug knapperne [​​/ [ ]​] lodret skift og knapperne [​​/ [ ]​]vandret skift.
		Viser et skema til hjælp for justeringen. Se diagrammet, mens du finindstiller positionen.
		Vend tilbage til det forrige skærmbillede.
Registrering	Justerer farver, der ikke er indstillet korrekt. Du kan justere rød, grøn og blå registrering uafhængigt af hinanden.
	Undermenu Funktion
	Slukket Udfører ikke billedregistrering.
	Juster	Undermenu Funktion
		Rød / Grøn / Blå Brug knapperne [​​/ [ ]​] lodret skift og knapperne [​​/ [ ]​]vandret skift.
		Viser et skema til hjælp for justeringen. Se diagrammet, mens du finindstiller positionen.
		Vend tilbage til det forrige skærmbillede.

Lyden er dæmpet, når diagrammet vises.

Højt over havet

Skift ventilatortilstanden, så den passer til installation i lave eller høje højder (over 2.300 m).

Valg Funktion
Slukket Indstilling til højder under 2.300 m.
Tændt Indstilling til højder på 2.300 m eller derover.

- Når [Højt over havet] skiftes, ændres [Lampemodus] i menuen [Billedjustering] automatisk på følgende måde.

Højt over havet Lampemodus
[Slukket] > [Tændt]	[Fuld effekt], [Strømsparer 1], [Strømsparer 2] > [Strømsparer 1]
[Tændt] > [Slukket]	[Fuld effekt], [Strømsparer 1], [Strømsparer 2] > [Fuld effekt]

• Den ændrede [Lampemodus] kan ændres manuelt i menuen.
• Hvis [Lampemodus] ændres manuelt, kan det forkorte levetiden for lampen.

Tilstand for objektivskift

Skift det tilgængelige linseskiftinterval efter behov.

Valg Funktion
Normal Giver et normalt linseskiftinterval.
Udvidet Giver et udvidet linseskiftinterval.

• Hvis du vælger [Udvidet], kan det reducere billedkvaliteten og nøjagtigheden af keystonejustering, afhængigt af størrelsen af linseskiftet.
• Hvis [Normal] vælges, når linsen er i det udvidede område (uden for den normale position), udføres der nulstilling af linseskift (S151).

Margenfokus

Ved kuppelprojicering kan billedfokus justeres i kanterne af skærmen, og fjernbetjeningen kan bruges til at aktivere og deaktivere denne fokusjustering. Du finder detaljerede instruktioner under "Justering af fokus i periferien" (S70).

Valg Funktion
Slukket Deaktiver	fjernfokusering af billedkanter.
Tændt	Aktiver fjernfokusering af billedkanter. Du åbner justeringsvinduet ved at trykke to gange på knappenLENSpå projektoren eller trykke to gange på knappenFOCUSpå fjernbetjeningen.
Nulstil Gendan kan	ntfokusering til standardpositionen.

• Funktionen Margenfokus er ikke tilgængelig afhængigt af den monterede linsetype.
• Hvis denne funktion angives til [Slukket], forhindrer det kun visning af justeringsvinduet. Justeringsværdierne gemmes stadig. Brug denne indstilling til at forhindre fjernfokusering af billedkanterne.

Kantblanding

Lysstyrken og farverne i overlappende kanter i billeder fra flere projektorer, der skaber et blandingsområde, kan justeres, så de får et mere jævnt udseende. Der er detaljerede instruktioner under “Projicering fra flere projektorer på én gang (kantblanding)” (S105).

Valg Funktion
Slukket Deaktiver	blanding.
Juster Vis menuen	til justering af blandingsområde.

Kantblanding
Side	Bredde	Startposition
Venstre	0	0
Højre	0	0
Top	0	0
Bund	0	0
Justering af farveblanding	Slukket
Justering af sortniveau	Slukket
Markør	Slukket
Nulstil
Justering af hjørner
Tilbage

Ved justering af det billede, der projiceres fra højre side

• Justeringen eliminerer muligvis ikke forskellige farver eller lysstyrker i blandingsområdet.
• Du opnår de bedste resultater for kantblanding ved at benytte alle projektorer i samme billedmodus og foretage følgende justeringer.

(1) Lysstyrke, kontrast, Rød/Grøn/Blå forstærkning og -offset, sortniveau, blandingsfarve, farvetemperatur, farveniveau, farvebalance, skarphed og gamma (S136) (2) Farvejustering, ved hjælp af 6-akse farvejustering (S139) (3) Gammajustering, ved at benytte finindstilling af gamma (S140) (4) Justering af hjørner, ved hjælp af keystonejustering (S145)

Undermenu Funktion
Side	Venstre / Højre / Top / Bund	Vælg retningen af det blandingsområde, der skal justeres.
	Bredde Angiv bredden mellem start- og slutmarkørerne.
	Startposition Flytter placeringen af startmarkøren.(2774)Store blandingsområder dækker muligvis dialogbokse for inputsignal og andre elementer i brugergrænsefladen. I så fald skal du midlertidigt indstille kantblanding til [Slukket] og kontrollere skærmen.Startmarkøren er normalt justeret i forhold til billedkanten, men den kan også være justeret mod midten af billedet. I så fald ligger det sorte blandingsområde uden for startmarkøren.
Justering af farveblanding	Juster uønskede farver eller farveforskelle i blandingsområdet.
	Undermenu Funktion
	Slukket Juster ikke farverne på blandede billeder.
	Juster	Valg Funktion
		Hvid Juster rød, grøn og blå samtidigt for at korrigere uønskede farver eller forskelle i blandingsområdet.
		Rød / Grøn / Blå Juster rød, grøn og blå hver for sig for at korrigere uønskede farver eller forskelle i blandingsområdet.
Undermenu Funktion
Justering af sortniveau	Da sort er lyse andingsområdet end i andre områder, kan du justere niveau sort uden for blandingsområdet, så forskellen i lysstyrke bliver mindre synlig. Placering af G3000arkøren (skjult)[GH> Område A: Sortniveauet kan ikke justeres.Område B: Juster til et andet sortniveau end niveauet i område D.Område C: Juster, så der opnås en blød overgang i forhold til sortniveauerne i områderne B og D. Område D dingsområde Områder C - A undingsområde
	Undermenu tion
	Slukket Juste sortniveauet.
	Område for områderne C - A for at udjævne grænserne i dingsområdet. Valg Funktion
Sortniveau Juster sortniveau-lysstyrke og farve for områderne B Valg Funktion
Sortniveau Valg Funktion
[B-D] -område sis	Juster sortniveau-lysstyrken i områderne B/D.
-område grønt / [XAZK]	Juster komponenterne rød, grøn og blå for B/D-områdernes sortniveauuer hver for sig.
-område grønt / [XAZK]	Juster komponenterne rød, grøn og blå for B/D-områdernes sortniveauuer hver for sig.

Undermenu Funktion
Markør	Vis markører for blandingsområdet.
	Valg Funktion
	Slukket Skjul markører for blandingsområdet.
	Tændt Vis markører for blandingsområdet. Startmarkøren er rød, og slutmarkøren er grøn.
Nulstil Nulstil markørindstillingerne.
Justering af hjørner	Korriger billedforvrængning ved at justere hjørnerne af blandingsområdet med billedet fra referenceprojektoren. For multiprojiceringsjustering skal du justere hjørnerne med projektorblandingsområdet (allerede justeret), der udgør basis.Punkter, der skredljusteres-Blandingsområde
	Venstre,Højre, Top,Bund Vælg retningen af det blandingsområde, der skal justeres. Når du flytter hjørnerne af det valgte område, ændres det samlede billede, så det svarer til justeringen.Sider, der er indstillet til en kantblandingsbredde på 12 eller mere, kan justeres, hvis [Keystone] er indstillet til [Justering af hjørner], og aspektforholdet er [16:10].Brug [Keystone] (S145) til at nulstille justeringen.

Objektiv - position

[Installationsindstill.] > [Objektiv - position]

Projektoren kan gemme information om linsepositionen i hukommelsen. Der kan gemmes op til tre sæt linseinformation (herunder fokus-, zoom- og linseskiftindstillinger), og linsen kan genoprettes til disse positioner.

Undermenu Funktion
Indlæs position 1 – 3	Genopretter linsen til de positioner, som er gemt med Gem position 1 – 3.
Gem position 1 – 3	Gemmer linsepositionen som Gem position 1 – 3.
Nulstil objektivskift	Genopretter linsen til den forudindstillede position.Den forudindstillede position varierer afhængigt af linsetypen.Den forudindstillede position ændres også, når projektorens retning ændres, afhængigt af indstillingen for loftsmontering osv. Eksempel: [+50 %, 0 %] > [-50 %, 0 %]

• For at låse (beskytte) den gemte position skal du indstille [Positionslås] (S143) til [Tændt].
• Ud over oplysningerne om linseposition gemmes værdierne for de følgende indstillinger (inklusive indstillinger for fokus, zoom og linseskift):
• Vandret-lodret keystone / Justering af hjørner
• Skærmfarve
• Digitalt billedskift
• Skærmforhold
• Zoom
• [Indlæs position] er ikke til rådighed, medmindre du én gang udfører [Gem position].
• Den oprindelige linseposition varierer alt efter den anvendte linsetype.
• Når de gemte linsepositioner genoprettes, kan billeder muligvis blive projiceret i en lidt anden position end den gemte position.
• Angivelse af en lidt mindre billedstørrelse end skærmstørrelsen (billedområdet) gør det muligt for dig at skifte mellem flere linsepositioner, uden at billedet rager uden for skærmen.
• Når der er behov for præcis placering, skal du anvende linseskift-, zoom- og fokusfunktioner til finjustering.

Skærmfarve

[Installationsindstil.] > [Skærmfarve]

Du kan justere de viste billeders farvekvalitet i henhold til farven på projektorskærmen.

Undermenu Funktion
Normal	Vælg denne, hvis en standardskærmtype bruges. Billederne vises i en lys kvalitet, der svarer til naturligt lys.
Grøn tavle	Vælg dette, hvis der benyttes en mørkegrøn overflade som skærm, for eksempel en tavle. Der opnås en farvekvalitet, der svarer til [Normal], på tavlen.
Juster Vælg dette for at finindstille rød, grøn og blå.

Testmønster

[Installationsindstil.] > [Testmønster]

Du kan projicere et testmønster (S104) for at kontrollere opløsning, farve og andre detaljer uden et inputsignal. Også tilgængelig ved at trykke på knappen TEST PATTERN på fjernbetjeningen.

Valg Funktion
Slukket Deaktiver visning	af testmønster.
Tændt Aktiver visning af	testmønster.

• Når testmønstermenuen vises, kan du bruge knapperne [ ] [ ] til at skifte mønster. Du kan også ændre valg for de testmønstre, der har valgmuligheder, med knapperne [ ] [ ]
• Testmønstermenuen vises ikke længere efter kort tid, men du kan få den vist igen ved at trykke på knapperne [ʌ/ [.

Systemindstillinger

Tilpas projektorens og fjernbetjeningens betjening, bip-lyde og andre detaljer efter start, i standby og i andre situationer.

Menuskærm, når inputsignalet er HDMI

Menu Funktion	Detaljer
Brugerens skærmindstillinger	Tilpas de brugerskærme, der vises ved start, når der ikke registreres et signal og i andre situationer.	S154
På skærm	Indstil skærmpositionen, og om menuer, hjælpeoplysninger og advarsels- eller forsigtig-ikoner skal vises eller skjules.	S155
Fjernbetjening/ Sidebetjening	Angiv betjening med knapper på fjernbetjeningen eller projektoren.	S158
Valg af lydindgangsterminal	Vælg terminalen til lydinput. S160
HDBaseT-signalkvalitet Vis	videosignalkvaliteten af HDBaseT-input. S161
Extron XTP	Opret forbindelse til Extron XTP-enheder, når der er oprettet forbindelse til et netværk via HDBaseT.	S161
Seriel kommunikation Vis	indstillingsværdier for seriel kommunikation. S161
Indstillinger for strømforsyning	Angiv, hvordan strømmen administreres ved start, i standby, og når der ikke er noget indgangssignal.	S162
Motion blur-reduktion	Bevægelsesslør er sløring, der opstår under afspilning af video. Bevægelsesslør reduktion kan gøre denne sløring mindre synlig.	S163
Sprog Du kan vælge det sprog, som menuerne vises på. S164
Andre indstillinger	Angiv en adgangskode, nulstil tællere for udskiftning af lampen eller luftfilteret, og få adgang til andre indstillinger og oplysninger.	S165

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

Brugerens skærmindstillinger

[Systemindstillinger] > [Brugerens skærmindstillinger]

Hent et logo, og angiv indstillinger for visning af logo.

Brugerens skærmindstillinger
Hent logo
Placering af logo	Center
Ingen signal-skærm	Blå
Skærm när blank	Sort
Projektør til	Canon-logo
Tilbage

Hent logo

Registrerer det aktuelle billede som et brugerlogo. Registrerede brugerlogoer kan vises, når der ikke modtages et signal, når der trykkes på knappen BLANK eller som startbillede.

Valg Funktion
Ja	Vis billedet, der skal registreres som logo.Juster billedet i forhold til de røde grænselinjer, der angiver den del, som bliver gemt, og tryk derefter på knappen OK. Den del af billedet, der ligger inden for grænselinjerne, er nu registreret.
Nej Annullerer registrering af logo.

Kun billeder med et aspektforhold på 16:10 kan registreres som brugerlogoer.

Placering af logo

Angiv placeringen af registrerede brugerlogoer.

Du kan angive placeringen, når et logo er registreret. Vælg mellem øverst til venstre, øverst til højre, center, nederst til venstre eller nederst til højre.

Ingen signal-skærm

Tilpas den skærm, der vises, når der ikke modtages nogen inputsignaler.

Valg Funktion

Sort Hele skærmen er sort.

Blå Hele skærmen er blå.

Brugerlogo Brugerlogoet projiceres.

Skærm når blank

Vælg den skærm, der vises, når projiceringen midlertidigt er slukket, ved at trykke på knappen BLANK på fjernbetjeningen.

Valg Funktion

Sort Hele skærmen er sort.

Blå Hele skærmen er blå.

Brugerlogo Brugerlogoet projiceres.

Projektør til

Vælg et logo, der skal projiceres efter start, indtil inputsignalerne kan projiceres.

Valg Funktion
Spring over Der projiceres en sort skærm.
Canon-logo Viser det Canon-logo, som blev registreret på forhånd på fabrikken.
Brugerlogo Brugerlogoet projiceres.

På skærm

[Systemindstillinger] > [På skærm]

Angiv visningsdetaljer for skærmmenuer, hjælp samt ikoner for advarsler og forsigtighedsregler.

På skærm
Menuplacing	Center
Menuvisningstid	Normal
Guide	Tændt
Vis indgangsstatus	Tændt
Visning af NMPJ-standbyguide	Slukket
ID-visning på opdelt skærm	Tændt
Lampeadvarselsvisning	Tændt
Visning af luftfilteradvarsel	Tændt
Advars.vis. f. overophed.	Slukket
Tilbage

Menuplacering

Flyt menuvisningen.

Vælg mellem øverst til venstre, øverst til højre, centreret, nederst til venstre eller nederst til højre.

Kun [Centreret] er tilgængelig, når der benyttes kantblanding. Andre skærmplaceringer er nedtonet og ikke tilgængelige.

Menuvisningstid

Udvid menuvisningen fra standardværdien på 10 eller 30 sekunder til 3 minutter.

Valg Funktion

Normal Menuen vises i 10 eller 30 sekunder.

Udvidet Menuen vises i 3 minutter.

De følgende visningstider ændres også.

Punkt [Normal] [Udvidet]
- Menuskærm- Kantblanding / Justering af hjørner (S148)	30 sekunder	3 minutter
- Input (S44)- Trapez (S100)- Nulstil trapez (S103)- Fokus (S45)- Zoom (S45)- Linseskift (S68)- Nulstil linseskift (S70)- Digitalt billedskift (S145)- Nulstil digitalt billedskift- Aspekt (S127)- Billedmodus (S135)- Lydstyrke (S32, S36)- G a m m a ( S136)- Lampemodus (S141)	10 sekunder	3 minutter

Vejledning

Viser skærmen Vejledning.

Valg Funktion
Slukket Skjuler skærmen Guide.
Tændt Viser skærmen Guide.

Skærmen Vejledning vises i følgende tilfælde.

• Der er ikke registreret et inputsignal.
• Der trykkes på en ugyldig knap i tilstanden [BLANK], [FREEZE] eller [D.ZOOM] (S35).
• Hvis positionslås (S143) er indstillet til [Tændt], og der trykkes på de knapper, der låses af denne funktion.
• Når der allerede er tændt for projektoren, og der trykkes på POWER-knappen.

Vis indgangsstatus

Angiv, om signalstatus vises, når der ikke er noget signal, eller når du angiver signalindstillinger.

Valg Funktion
Slukket Inputstatusen vises ikke.
Tændt Inputstatusen vises.

Visning af NMPJ-standbyguide

Angiv, om der skal vises en meddelelse, når der ventes på NMPJ-forbindelser.

Valg Funktion
Slukket Der vises	ikke en meddelelse under NMPJ-forbindelses-standby.
Tændt Der vises	en meddelelse under NMPJ-forbindelses-standby.

ID-visning på opdelt skærm

Angiv, om det tal (1 eller 2), der identificerer skærmene i opdelt skærmtilstand, skal vises. Bemærk, at der vises hjørnemarkører for at angive den side, der har kontrolrettigheder, selvom [Slukket] er valgt.

Valg Funktion
Slukket Skjuler skærm-id'et.
Tændt Viser skærm-id'et.

Lampeadvarselsvisning

Angiv, om der skal vises en meddelelse om udskiftning af lampe, når lampen har været benyttet i en angivet periode.

Valg Funktion
Slukket Meddelelsen	om forberedelse af lampe og lampeadvarslen vises ikke.
Tændt Meddelelsen	om forberedelse af lampe og lampeadvarslen vises.

• Når det er ved at være tid til at udskifte lampen, blinker indikatoren [LIGHT] på projektoren. Der er flere oplysninger under "LED-indikatordisplay" (S33).
• Hvis visning indstilles til [Slukket], deaktiveres både meddelelsen om at have en reservelampe klar og advarslen om, at lampen skal udskiftes. Kontroller lampetælleren (S171) for at se tiden til udskiftning.
• Lamper, der stadig benyttes, efter at lampeudskiftningstiden er overskredet, har større sandsynlighed for at sprænge. Udskift lampen med en ny så hurtigt som muligt.

Visning af luftfilteradvarsel

Du kan indstille en meddelelse som fortæller dig, at du skal udføre rengøring, når det er nødvendigt at rengøre filteret.

Valg Funktion
Slukket Luftfilteradvarslen vises ikke.
Tændt Luftfilteradvarslen vises.

Hvis [Visning af luftfilteradvarsel] indstilles til [Slukket], deaktiveres advarslen om, at luftfilteret skal renses. Vi anbefaler, at du kontrollerer luftfiltertælleren (S171) regelmæssigt for at se, hvornår det er tid til at udskifte filteret.

Advars.vis. f. overophed.

Angiv, om ikonet for advarsel om høj temperatur (☐) vises, når den interne temperatur er høj, og projektoren kan blive overophedet.

Valg Funktion
Slukket Deaktiver visning af advarselsikon for høj temperatur.
Tændt Aktiver visning af advarselsikon for høj temperatur.

Fjernbetjening/Sidebetjening

[Systemindstillinger] > [Fjernbetjening/Sidebetjening]

Angiv, hvilke betjeninger der er tilgængelige ved hjælp af knapperne på fjernbetjeningen eller i projektorens sidekontroller.

Fjernbetjening/Sidebetjening
Bip	Tændt
Tastrepetition	Tændt
Tastelås	Slukket
Indstillinger for IR-modtager	Alle
Fjernbetjeningskanal	Uafhængig
[INPUT A-C] knapindstillinger
[Fn]-knapindstillinger	Deaktiver
Tilbage

Bip

Du kan vælge, om et bip skal høres, når du betjener projektoren.

Valg Funktion

Slukket Deaktiverer bippet.

Tændt Aktiverer bippet.

Bippet afspilles ikke, hvis du dæmper projektorlyden ved hjælp af knappen MUTE på fjernbetjeningen.

Tastrepetition

Tastrepetition gør det muligt at holde knapperne på projektoren eller fjernbetjeningen nede i stedet for at trykke på dem flere gange.

Valg Funktion
Slukket Tastrepetition er ikke aktiveret.
Tændt Tastrepetition er aktiveret.

Tastelås

Lås projektoren eller fjernbetjeningen (trådløs) for at forhindre betjening.

Valg Funktion
Slukket	Deaktiverer tastelåsen. Betjening er mulig på projektoren eller fra fjernbetjeningen.
Hovedenhed	Betjening er ikke mulig fra projektoren.Brug fjernbetjeningen.
Fjernbetj.(trådløs)	Deaktiverer betjeninger vha. infrarød fjernbetjening (S38). Brug knapperne på projektoren.Betjening er også mulig med en valgfri ledningsforbundet fjernbetjening (RS-RC05).

Sluk projektoren, og tag ledningen ud af stikket. Hold knappen OK nede på projektoren, og sæt netledningen i, mens du fortsat holder knappen OK nede. Efter et øjeblik lyder der et bip, og kontrollerne låses op.

Når du får adgang til denne indstilling fra projektorens sidekontroller, er [Hovedenhed] ikke tilgængelig. Når du får adgang til indstillingen fra fjernbetjeningen, er [Fjernbetj. (trådløs)] ikke tilgængelig.

Indstillinger for IR-modtager

Vælg den infrarøde modtager på projektoren.

Valg Funktion
Alle Brug både den forreste og bageste modtager på projektoren.
Front Vælg den forreste modtager på projektoren.
Bagside Vælg den bageste modtager på projektoren.

Fjernbetjeningskanal

Der kan tildeles separate kanaler til op til fire projektorer, så der kan benyttes en enkelt fjernbetjening til hver enkelt projektor.

Valg af projektorkanalen

Hvis der anvendes en fjernbetjening med kabel, er der ikke behov for at indstille fjernbetjeningskanalen.

Valg Funktion
Kanal 1	Vælg den fjernbetjeningskanal, der skal bruges med denne projektor.
Kanal 2
Kanal 3
Kanal 4
Uafhængig	Kan kontrolleres fra en fjernbetjening, der er indstillet til en vilkårlig kanal.

Valg af en kanal på fjernbetjeningen

Når projektorkanalen ændres i menuen, skal du altid ændre fjernbetjeningskanalen tilsvarende.

Kanal 1	Hold både knappen Ch og knappen [1] nede i 3 sekunder.
Kanal 2	Hold både knappen Ch og knappen [2] nede i 3 sekunder.
Kanal 3	Hold både knappen Ch og knappen [3] nede i 3 sekunder.
Kanal 4	Hold både knappen Ch og knappen [4] nede i 3 sekunder.
Uafhængig Hold både knappen Ch og knappen [0] nede i 3 sekunder.

[INPUT A-C] knapindstillinger

Vælg de inputsignaler, der skal tildeles til knapperne INPUT A-C på fjernbetjeningen. Dette gør det muligt at vælge inputsignaler direkte.

Valg Funktion
INPUT A	Vælg, hvilke af følgende inputsignaler der skal tildeles: [Deaktiver], [HDMI], [DisplayPort], [Digital pc], [Analog pc 1], [Analog pc 2], [Komponent], [HDBaseT], [LAN] eller [USB].
INPUT B
INPUT C

[Fn]-knapindstillinger

Du kan vælge en funktion, der skal tildeles til Fn-knappen på fjernbetjeningen.

Valg Funktion
Deaktiver	Deaktiverer tildeling af en funktion til Fn-knappen på fjernbetjeningen.
Opdelt skærm	Aktiverer skift i opdelt skærmtilstand ved hjælp af Fn-knappen på fjernbetjeningen.

Vælg en funktion, der skal tildeles til Fn-knappen på fjernbetjeningen.

Valg af lydindgangsterminal

[Systemindstillinger] > [Valg af lydindgangsterminal]

Vælg den terminal til lydinput, der bruges til forskellige inputsignaler.

Undermenu Funktion
HDMI	Vælg terminalen til lydinput.
DisplayPort
Digital pc	Valg Funktion
	Slukket Der kommer ingen lyd ud.
Analog pc 1	Lydindgang Lydsignaler fra AUDIO IN udsendes.
Analog pc 2	HDMI Lydsignaler fra HDMI udsendes.
Komponent	HDBaseT Lydsignaler fra HDBaseT udsendes.
	DisplayPort Lydsignaler fra DisplayPort udsendes.
HDBaseT	LAN	Lydsignaler fra LAN udsendes. Lyd overføres vha. NMPJ-applikationen.
LAN
USB

HDBaseT-signalkvalitet

[Systemindstillinger] > [HDBaseT-signalkvalitet]

Viser videosignalkvaliteten for HDBaseT-input. Den modtagne HDBaseT-inputsignalværdi vises med en hvid linje.

Høj Angivet af den grønne del. Dette er det anbefalede niveau.
Middel Angivet af den gule del. Signalet er svingende. Kontroller kablet.
Lav	Angivet af den røde del. Signalet kan ikke anvendes. Reparer kabelforbindelsen, eller udskift kablet.

Undgå at sno eller binde kabler sammen.

Extron XTP

[Systemindstillinger] > [Extron XTP]

Angiv, om der skal oprettes forbindelse til Extron XTP-transmittere, når der oprettes forbindelse via HDBaseT.

Undermenu Funktion

Slukket Opret ikke forbindelse til XTP-enheder.

Tændt Opret forbindelse til XTP-enheder.

Vælg de porte, der skal bruges til seriel kommunikation. Du kan også bruge denne indstilling til at kontrollere indstillingsværdierne for den port, der er valgt til seriel kommunikation.

Undermenu Funktion
Serviceport Brug serviceporten (CONTROL).
HDBaseT Brug HDBaseT-porten.
Detalje
	Valg Funktion
	Baud-hastighed Modulationshastighed i bit pr. sekund.
	Databit	Antal bit, der indeholder data.
	Paritet	Antal paritetsbit.
	Stopbit	Længden af det mærke, der repræsenterer slut på databit. Vælg 1 eller 2.

Indstillinger for strømforsyning

[Systemindstillinger] > [Indstillinger for strømforsyning]

Angiv, hvordan strømmen administreres ved start, i standby, og når der ikke er noget indgangssignal.

Indstillinger for strømforsyning
Indstilling for standbystrøm	Lav-energi
Strømstyringstilstand	Lyskilde fra
Varighed for strømstyring	5 min.
Direkte strøm til	Tændt
Tilbage

Indstilling for standbystrøm

Angiv driftsstatus for netværksfunktionen i standbytilstand.

Valg Funktion
Normal	Alle netværksfunktioner er tilgængelige, når netværksfunktioner er aktiveret, herunder webskærmen og PJLink.
Lav-energi	Alle funktioner er deaktiveret, undtagen visse kabelførte LAN-funktioner (for eksempel betjeninger over et netværk).

• [Indstilling for standbystrøm] er indstillet til [Normal] og kan ikke ændres, når planlægning er aktiveret (S167).
• [Indstilling for standbystrøm] er indstillet til [Normal] og kan ikke ændres, når trådløst LAN er aktiveret (S175).
• [Indstilling for standbystrøm] er indstillet til [Normal] og kan ikke ændres, når IPsec-funktionen er aktiveret (S205).

Strømstyringstilstand

Angiv, om lyskilden skal slukkes, eller der skal skiftes til standby, hvis der ikke er noget inputsignal. Denne funktion slukker automatisk for lyskilden eller strømmen efter et bestemt stykke tid, hvis fjernbetjeningen eller projektoren ikke betjenes.

Valg Funktion
Deaktiveret Deaktiver strømstyringstilstand.
Lyskilde fra Slukker kun for lyskilden.
Standby Slukker for projektoren og sætter den i standby.

• Projiceringen genoptages, når det samme indgangssignal genoprettes, når fjernbetjeningen eller projektoren betjenes, eller når der sendes brugerkommandoer om at aktivere projektoren.
• Efter projektoren går ind i standby, kræver genoprettelse af projicering de samme trin, som når projektoren tændes normalt.
• Når der er valgt [Deaktiveret], er [Direkte strøm til] ikke til rådighed.

Varighed for strømstyring

Angiv, hvor lang tid der skal gå, før lyskilden slukkes, eller projektoren går i standby, afhængigt af indstillingen [Strømstyringstilstand].

Valg Funktion
5 min. – 60 min.	Efter 30 sekunder uden noget inputsignal, begynder projektoren, når projektoren ikke betjenes, at vise en nedtælling for den valgte tid.

• Hvis betingelser, som kan forårsage start af nedtælling, opfyldes, mens du skjuler projiceringen, annulleres skjulningen.
• Når først nedtællingen begynder, stopper lyd-output.

Direkte strøm til

Du kan tænde for projektoren ved at tilslutte netledningen uden at trykke på POWER-knappen.

Valg Funktion
Slukket	Der skal trykkes på POWER-knappen for at tænde for projektoren.
Tændt Du kan kun	tænde projektoren ved at tilslutte netledning.

• Før du aktiverer Direkte strøm til, skal du sikre dig, at [Strømstyringstilstand] er indstillet til et andet valg end [Deaktiveret]. Når der er valgt [Deaktiveret], er [Direkte strøm til] ikke til rådighed.
• Vent mindst 5 minutter med at tænde for projektoren igen, efter du har slukket den. Det kan forkorte lampens levetid, hvis du tænder projektoren lige efter at have slukket den.
• Projektoren har også en Direkte strøm fra-funktion. Projektoren tager ikke skade, selv om den tages ud af forbindelse under projicering for at slukke for den, uden at der trykkes på POWER-knappen. Ændringer til indstillinger, der er foretaget, umiddelbart før projektoren tages ud af forbindelse, vil imidlertid muligvis ikke blive gemt.

Motion blur-reduktion

[Systemindstillinger] > [Motion blur-reduktion]

Bevægelsesslør er sløring, der opstår under afspilning af video. Bevægelsesslør-reduktion kan gøre denne sløring mindre synlig.

Valg Funktion
Slukket Der udføres ikke bevægelsesslør reduktion.
Svag	Reducer bevægelsesslør for billeder i hurtig bevægelse. Bemærk, at billeder kan være en smule mørkere, og at der kan være flimren.
Stærk	Reducer bevægelsesslør for billeder, der bevæger sig hurtigere end med [Svag]. Bemærk, at billeder kan være mørkere, og at der kan være flimren.

• Hvis der optræder distraherende flimren, når projektoren indstilles til [Stærk] eller [Svag], skal dette indstilles til [Slukket].
• [Motion blur-reduktion] er ikke tilgængelig i [DICOM SIM]-billedtilstand. Menuen er nedtonet.
• Motion blur-reduktion er ikke tilgængelig, hvis [Lampemodus] er indstillet til [Strømsparer 2].

Sprog

[Systemindstillinger] > [Sprog]

Vælg sproget til menuvisningen.

Sprog
EnglishEngelsk Russisk Tjekkisk	Русский	Čeština
DeutschTysk Hollandsk Dansk	Nederlands	Dansk
FrançaisFransk Finsk Arabisk	Suomi	إنجليزی
ItalianoItaliensk Norsk Kinesisk (simplificeret)	Norsk	中文简体
EspañolSpansk Tyrkisk Kinesisk (traditionelt)	Türkçe	中文繁體
PortuguêsPortugisisk Polsk Koreansk	Polski	한국어
SvenskaSvensk Ungarsk Japansk	Magyar	日本語

Andre indstillinger

[Systemindstillinger] > [Andre indstillinger]

Registrer en adgangskode, angiv en adgangskode, nulstil tællere for udskiftning af lampen eller luftfilteret, betjen tidsplan, og få adgang til andre indstillinger og oplysninger.

Andre indstillinger
Adgangskodeindst.	Slukket
Registrer adgangskode
Indstillinger for dato og tid
Tidsplan
Genopret gamma	Slukket
Lampetæller
Luftfiltertæller
Strømtæller	3H
Firmware	00.00131
Fabriksstandard
Tilbage

Adgangskodeindst.

Deaktiverer projektoren, medmindre den korrekte adgangskode indtastes.

Valg Funktion
Slukket Projektoren	kan bruges, selv om en adgangskode ikke indtastes.
Tændt	Projektoren kan ikke bruges med mindre, at du indtaster din adgangskode.

Sådan annulleres adgangskoden

Annullering på projektoren	Sluk projektoren, og tag ledningen ud af stikket.Hold knappen MENU på sidekontrollen nede, og tilslut strømmen. Sørg for at holde knappen MENU nede, indtil der lyder et bip. Når projektoren bipper, er adgangskoden annulleret. (Den indtastede adgangskode nulstilles også.)
Annullering på fjernbetjeningen	Hvis du vil gennemtvinge annullering af adgangskoden fra fjernbetjeningen, skal du i standbytilstand trykke 3 gange på knappen MENU og derefter trykke på POWER-knappen.

• Du kan ikke indstille [Tændt], medmindre du har gennemført [Registrer adgangskode]. Når du har angivet en adgangskode, vises skærmen til indtastning af adgangskode ved tænding. Indtast en 4-cifret adgangskode. Indtast adgangskoden ved hjælp af knapperne [ʌ/ [ ] [ ] / [▼ eller talknapperne på fjernbetjeningen. Projiceringen starter, hvis adgangskoden er gyldig. Hvis du indtaster en forkert adgangskode tre gange, slukkes der for strømmen.
• Der slukkes også for projektoren efter tre minutters inaktivitet på skærmen til indtastning af adgangskode.

Registrer adgangskode

Du kan registrere en adgangskode for start af visning.

Indtast en 4-cifret adgangskode.

Indtast adgangskoden ved hjælp af pileknapperne [▲] (1) / [ ] (2) / [ ] (3) / [ ] (4) eller talknapperne på fjernbetjeningen.

Den 4-cifrede adgangskode indtastes fra venstre til højre cifre. Når det sidste ciffer indtastes, registreres adgangskoden automatisk.

Tryk på knappen MENU for at afbryde registreringen.

Undermenu Funktion
Dato og tid	Indstil dato og tid. De aktuelle indstillinger for dato og tid vises og opdateres hvert sekund.[7257] Skærmen er tom, hvis indstillingen [Dato og tid] ikke er angivet.
	Undermenu Funktion
	Dato Indtast datoen.
	Tid Indtast tiden.
	Indtast Bekræfter de indtastede værdier. På dette tidspunkt begynder [Dato og tid] at fungere.
	[09-74]Visningsformatet for dato/tid angives i [Datoformat].Indstillinger bliver muligvis nulstillet, hvis projektoren ikke er tilsluttet i en længere periode.
Datoformat	Vælg [År/måned/dag], [Måned/dag/år] eller [Dag/måned/år] for det datoformat, der skal vises for datoen og tiden, i tidsplaner og andre steder.
Sommertid	Stiller tiden en time frem ved starten på sommertidsperioden og en time tilbage ved slutningen. Tidsindstillingerne for sommertid skal være angivet på forhånd.
	Valg Funktion
	Slukket Deaktiver sommertid.
	Tændt Aktiver sommertid.
	Rediger Rediger, hvornår sommertid starter og slutter. Indstil måned, dato og tid på det redigeringsskæmbillede, der vises ud for start- og slutdatoen/-tiden.
	[Tændt] er ikke tilgængelig i [Sommertid], før start- og sluttiderne er angivet.
Region	Væg en by i den tidszone, hvor projektoren anvendes.Tidszonen for den by, der vælges i [Tidszone], vises.

Undermenu Funktion

Valg Funktion
Slukket Deaktiver sommertid.
Tændt Aktiver sommertid.
Rediger	Rediger, hvornår sommertid starter og slutter. Indstil måned, dato og tid på det redigeringsskærmbillede, der vises ud for start- og slutdatoen/-tiden.

Undermenu Funktion
SNTP	Vælg, om tiden på projektoren skal synkroniseres ved hjælp af SNTP (Simple Network Time Protocol).
	Undermenu Funktion
	Til (IPv4) Brug SNTP over en IPv4-forbindelse.
	Til (IPv6) Brug SNTP over en IPv6-forbindelse.
	Slukket Deaktiver SNTP.
	• [SNTP] er ikke tilgængelig, hvis [Netværk (kabel/trådløs)] er indstillet til [Slukket/Slukket].• Brug webskærmbilledet til at indstille SNTP-serverens IP-adresse. [SNTP] er ikke tilgængelig, medmindre SNTP-serverens IP-adresse er indstillet.

Tidsplan

Nogle projektoropgaver kan automatiseres ved at planlægge dem. Som tidsindstilling for planlagte opgaver skal du vælge mellem [Standard], som ikke er inden for en bestemt periode, eller en af fem særlige periodetidsindstillinger, som du angiver.

Valg Funktion
Standard Angiv en	generel tidsplan, der ikke ligger inden for en bestemt periode.
Særlig periode1 – 5	Angiv op til fem specifikke perioder, hvor der skal planlægges betjening.

• [Tændt] er nedtonet, indtil du angiver perioden i [Særlig periode 1] til [Særlig periode 5]. - [Tændt] og [Slukket] er nedtonet for perioder i [Særlig periode 1] til [Særlig periode 5], som allerede er passeret. - Hvis en tidsplan angives til [Tændt], ændres [Indstilling for standbystrøm] (S162) til [Normal]. - Opgaver, der er planlagt under indstillingen [Standard], udføres ikke, når de særlige periodeplaner er aktive.

Detaljeret indstilling af tidsplan

Valg Funktion
Rediger	■ Særlig periodeVælg en dag i [Ugedag], og vælg tidspunkter, betjeninger og parametre.
	Undermenu Funktion
	Periode Rediger perioden (start- og slutdatoer) for planlagt betjening. Bemærk, at der ikke benyttes nogen indstilling for [Periode] for tidsplanen [Standard].
	Ugedag Ret den ugedag, der skal redigeres.
	Rediger de opgaver, der er planlagt for din valgte [Ugedag]. Du kan indstille eller fjerne de viste tidspunkter, betjeninger og parametre (POWER ON/OFF, INPUT).Detaljeret indstilling for tidsplan [Særlig periode 1]Periode 2017/ 10 / 16 - 2017/ 10 / 27UgedagonsdagRediger tidsplan03: 00 POWER ON08: 00 INPUT HDMI10: 00 INPUT DisplayPort12: 00 INPUT D_PC14: 00 INPUT HDMI15: 30 INPUT DisplayPort17: 00 INPUT HDMI17: 30 POWER OFFNulstilKopier tidsplan til en anden dagTilbage
Valg Funktion
Rediger	Undermenu Funktion
	Nulstil	Ryder indstillingsdetaljer for den valgte tidsplan.Indstillingsdetaljer for [Periode] og ugedag nulstilles.
	Kopiertidsplan til en anden dag	Kopier de opgaver, der er planlagt for den valgte [Ugedag], til en anden dag i menuen til kopiering af tidsplan.

Genopret gamma

Gendan den oprindelige gamma, hvis du, efter at projektoren har været benyttet i et stykke tid, opdager, at farvetonekurverne er ændret, eller hvis neutrale farver er blevet tonet. Genopret gamma kan kun anvendes, når lampen har været tændt i ca. 30 minutter eller derover.

Undermenu Funktion

Slukket Vender tilbage til fabriksstandarden uden at genoprette gamma.

Juster Gendan den oprindelige gamma, og anvend resultatet.

• Hvis der udføres gendannelse af gamma, bliver farvetonekarakteristikken og den akromatiske farve gendannet så tæt som muligt på tilstanden, da projektoren blev købt (fabriksstandard). Det er imidlertid ikke muligt at gendanne den helt til den oprindelige tilstand.
• Hvis der udføres gammagenopretning, vil justeringsskærmen blive projiceret i ca. 3 minutter.
• Hvis du vil stoppe gammagenopretning, skal du trykke på knappen POWER eller EXIT. Annullering gendanner indstillingen til [Slukket].

Lampetæller

Du kan nulstille lampetælleren, som indikerer tidspunktet for lampeudskiftning. Der er flere oplysninger om visning af lampetæller under "Udskiftning af lampen" (S210).

• Nulstil ikke lampetælleren, med mindre du har udskiftet lampen. Ellers kan lampetælleren ikke angive det korrekte tidspunkt for udskiftning af lampen.
• Der er større risiko for, at en lampe sprænger, efter at meddelelsen om udskiftning af lampe har været vist (S210). Udskift lampen med en ny så hurtigt som muligt.
• Lampetælleren viser et estimat af den resterende tid, der er tilbage, inden lampen skal udskiftes. Værdien er baseret på antallet af brugstimer og den aktuelle belastning af lampen.
• Det viste antal timer svarer til brug under følgende forhold: [Lampemodus] (S141) indstillet til [Fuld effekt].

Luftfiltertæller

Viser en tæller for at påminde dig, når luftfilteret skal udskiftes. Viser også et skæmbillede til nulstilling af tælleren.

• Nulstiller luftfiltertælleren, når luftfilteret er udskiftet.
• Der er oplysninger om udskiftning af luftfilteret under S207 – S209.

Strømtæller

Angiver den samlede tid, projektoren har været sluttet til en strømforsyning.

Denne værdi bliver ikke nulstillet, selv om [Fabriksstandard] udføres.

Firmware

Opdater projektorfirmwaren. Kontroller den angivne version, før du opdaterer firmwaren.

Opdater projektorfirmwaren på følgende måde.

1. Download firmwareopdateringer fra Canons websted, og gem dem i rodmappen på et USB-flashdrev.
2. Sæt USB-flashdrevet i USB-porten.
3. Følg de viste instruktioner for at fuldføre opdateringsprocessen.

• Firmwareversioner vist her er kun til illustration og afviger fra de faktiske versioner.
• I nogle tilfælde er det muligvis ikke muligt at downloade opdateringen. Kontakt Canon Call Center for at få yderligere oplysninger.
• Det tager nogle få minutter at opdatere firmwaren. Under opdateringen blinker LED-indikatoren rødt. Sluk ikke for projektoren, så længe LED-lampen lyser. Efter opdateringen slukker projektoren automatisk af sig selv og går i standbytilstand.

Fabriksstandard

Du kan nulstille menupunktsindstillingerne og gendanne systemindstillingerne til fabriksstandarden.

Valg Funktion
Ja Indstillingerne nulstilles til standard.
Nej Indstillingerne nulstilles ikke til standard.

Netværksindstilling

De indstillinger, der er beskrevet i dette afsnit, gælder for kabelførte og trådløse netværksforbindelser, angivelse af en netværksadgangskode og andre aspekter af projicering over et netværk.

Menuskærm, når inputsignalet er HDMI

Menu Funktion	Detaljer
Netværksindstillingslås	Lås eller lås op for netværksindstillinger, afhængigt af om du ønsker at forhindre ændringer.	S174
Indst. afnetvæ.adg.kode	Aktiver eller deaktiver beskyttelse med adgangskode for netværksindstillinger.	S174
Regist.netværksadg.kode	Angiv en netværksadgangskode. S174
Netværk (kabel/trådløs)	Aktiver eller deaktiver kabelført eller trådløs netværksforbindelse og betjeningstilstanden.	S175
Detaljerede indstillinger (kabel)	Vis og angiv avancerede indstillinger for kabelførte forbindelser.	S176
Detaljerede indstil.(trådløs)	Vis og angiv avancerede indstillinger for trådløse forbindelser.	S180
PJLink* Aktiver eller deaktiver PJLink. S185
AMX Device Discovery* Aktiver eller deaktiver AMX Device Discovery. S186
Crestron RoomView* Aktiver eller deaktiver Crestron RoomView. S186
Information Vis netværksoplysninger. S187

Menuer, der ikke er tilgængelige, vises med gråt, eller de er skjult.

* Kun tilgængelig for kabelførte forbindelser.

Netværksindstillingslås

[Netværksindstilling] > [Netværksindstillingslås]

Du kan låse/låse op for netværksindstillingerne, så de ikke kan ændres.

Valg Funktion
Lås op	Annullerer låsen og gør det muligt at ændre andre netværksindstillinger. Adgangskoden skal indtastes for at kunne annullere låsen. Brug knapperne [ʌ/ [ ] ▶/ ] / [▼ eller talknapperne på fjernbetjeningen til at indtaste den 4-cifrede netværksadgangskode.
Lås Låser indstillingerne.

- Tvungen annullering af netværkslåsen

Tryk på disse knapper i følgende rækkefølge for at annullere låsen: [▲] [OK] [ ] ▶ [OK] [▼] [OK]. Denne handling nulstiller netværksadgangskoden til [ ] [▲] [ ] ▲ ([1] [1] [1] [1]).

- Hvis [Indst. af netvæ.adg.kode] indstilles til [Slukket], er netværksindstillingerne ikke låst.

Indst. af netvæ.adg.kode

[Netværksindstilling] > [Indst. af netvæ.adg.kode]

Du kan angive, om det er nødvendigt med en adgangskode eller ej for at ændre projektorens netværksindstillinger.

Valg Funktion
Slukket Der anvendes ingen netværksadgangskode.
Tændt Der anvendes en netværksadgangskode.

Regist. netværksadg.kode

[Netværksindstilling] > [Regist. netværksadg.kode]

Brug knapperne [▲] [ ] ▶ [ ] / [▼] eller talknapperne på fjernbetjeningen til at indtaste projektorens netværksadgangskode.

Netværk (kabel/trådløs)

[Netværksindstilling] > [Netværk (kabel/trådløs)]

Aktiver eller deaktiver kabelført eller trådløs netværksforbindelse og betjeningstilstanden.

Du kan spare energi ved at angive [Slukket].

Valg Funktion
Slukket/Slukket	Deaktiverer netværksfunktionen.
Tændt/Slukket Aktiver kun	kabelført netværk.
Tændt/Tændt (Pj AP) Aktiver både kabelført og trådløst (PJ AP-tilstand) netværk.
Slukket/Tændt (Pj AP) Aktiver kun trådløst (PJ AP-tilstand) netværk.
Slukket/Tændt (Infra) Aktiver kun trådløst (infrastrukturtilstand) netværk.

Bemærkninger, når der er oprettet forbindelse trådløst

• Der vises en meddelelse ved første start i PJ AP-tilstand (S80) om, at du skal kontrollere indstillingerne for sikkerhedsnøgle.
• Indstillingen [Netværk (kabel/trådløs)] kan ikke ændres, når projektoren er indstillet til [Primær] eller [Sekundær] i Pc-fri multiprojiceringstilstand.

Detaljerede indstillinger (kabel)

[Netværksindstilling] > [Detaljerede indstillinger (kabel)]

Vis og rediger manuelt den kabelførte IP-adresse, gatewayadressen og andre indstillinger. Kun tilgængelig, hvis kabelført netværk er [Tændt].

Menu Funktion
MAC-adresse Projektorens kabelførte MAC-adresse
Detaljerede IPv4-adresseindstillinger (kabel)IP-adresse 192. 168. 254. 254Undernetmaske 255. 255. 255. 0Gatewayadresse 0. 0. 0. 0DHCP SlukketTCP/IP-indst.Tilbage
Detaljerede IPv4-adresseindstil.	Undermenu Funktion
	IP-adresse IP-adressen på det kabelførte LAN (IPv4).
	Undernetmaske	Undernetmasken på det kabelførte LAN (IPv4).
	Gatewayadresse	Gatewayadressen på det kabelførte LAN (IPv4).
	DHCP	Valg Funktion
		Slukket Deaktiverer DHCP-funktionen. TCP/IP-indstillinger kan konfigureres manuelt.
		Tændt Aktiverer DHCP-funktionen. Søger DHCP-serveren. Det vil ikke længere være muligt at indtaste TCP/IP-indstillinger manuelt (IP-adresse, undernetmaske og gatewayadresse), fordi IP-adressen hentes fra DHCP-serveren.
Detaljerede IPv4-adresseindstil.	Undermenu Funktion
	TCP/IP-indst.	Ret eller angiv den IP-adresse, undernetmaske og gatewayadresse, der bruges til forbindelser.
		[240k]Denne menu er ikke tilgængelig (vises med gråt), når [DHCP] (S176) er [Tændt].Hvis der indtastes en ugyldig værdi, vises “Ugyldig indtastning”. Indtast i så fald en gyldig værdi.Hvis [Netværk (kabel/trådløs)] er indstillet til [Tændt/Tændt (Pj AP)], vises “Kan ikke indstille IP for identisk segment”, hvis du angiver det samme undernetværk som i PJ AP-tilstand. Indtast et andet undernetværk, eller ret [Netværk (kabel/trådløs)] til [Tændt/Slukket], før du indtaster den kabelførte IP-adresse igen.
IPv6	Valg Funktion
	Slukket	Deaktiverer projektorens kabelførte LAN (IPv6)-funktion.
	Tændt	Aktiverer projektorens kabelførte LAN (IPv6)-funktion.[Detaljerede IPv6-adresseindstil.] er nu tilgængelig.
Detaljerede IPv6-adresseindstil.	Konfigurer oplysninger om projektorens kabelførte LAN (IPv6)-funktion.
Init. netværksindstil.	Følgende netværksindstillinger initialiseres.Indstillinger, der konfigureres fra projektorens menuNetværksindstillingslås (S174)Indst. af netvæ.adg.kode (S174)Regist. netværksadg.kode (S174)Netværk (kabel/trådløs)(S175)Detaljerede indstillinger (kabel) (S176)- Detaljerede IPv4-adresseindstil. (S176)- DHCP (kabelført LAN (IPv4)) (S176)- TCP/IP-indst. (S177)- IP-adresse (kabelført LAN (IPv4)) (S176)- Undernetmaske (kabelført LAN (IPv4)) (S176)- Gatewayadresse (kabelført LAN (IPv4)) (S176)- IPv6 (S177)- Detaljerede IPv6-adresseindstil. (S178)- Automatiske indstillinger (S178)- Manuelle indstillinger (S178)- IP-adresse (kabelført LAN (IPv6)) (S178)- Længde af præfiks (S178)- Gatewayadresse (kabelført LAN (IPv6)) (S178)Pc-fri multiprojceringDest.projektorindstilling[1]IP-adresse – [9]IP-adressePJLink (S185)Indstillinger for AMX Device Discovery (S186)Indstillinger for Crestron RoomView (S186)Indstillinger, der konfigureres fra webskærmbilledet[Password] (S189)[Wired] (S195)- IPv4-DHCP (S196)- IP address (S196)- Subnet mask (S196)- Default gateway (S196)- IPv6- IPv6 (S196)- Autoconfiguration (S196)- IP address (S196)- Prefix length (S196)- Default gateway (S196)[NMPJ Password] (S199)[Mail] (S200)[SNMP] (S202)[Projector info.] (S203)[PJLink] (S203)[IPsec] (S205)

Detaljerede indstil. (trådløs)

[Netværksindstilling] > [Detaljerede indstil. (trådløs)]

Vis og rediger manuelt den trådløse IP-adresse, gatewayadressen og andre indstillinger. Kun tilgængelig, hvis trådløst netværk er [Tændt].

Menu Funktion
Tilstand Viser den trådløse forbindelsestilstand (S80).
SSID Viser adgangspunktets SSID.
Sikkerhed Viser sikkerhedsindstillingen.
Kanal Viser, hvilken	kanal der bruges til forbindelsen.
Signalstyrke Viser den aktuelle signalstyrke, som den er målt.
MAC-adresse Projektorens trådløse MAC-adresse
Wi-Fi Protected Setup	Vælg forbindelsesmetoden i infrastrukturtilstand.
	Undermenu Funktion
	PBC	Tilslut i PBC-tilstand (trykknap).Følg instruktionerne vist: Tryk på knappen på den trådløse basisstation (adgangspunkt), og vælg [Ja] på skærmbilledet inden for 2 minutter.
	PIN	Opret forbindelse i PIN-tilstand.Følg instruktionerne vist: Indtast den viste 8-cifrede pinkode på den trådløse basisstation (adgangspunkt), og vælg [Ja] på skærmbilledet inden for 10 minutter.
Menu Funktion
Manuelle indstillinger	Angiv projektorens trådløse indstillinger manuelt.
	Undermenu Funktion
	Tilstand Viser den trådløse forbindelsestilstand (S80).
	SSID	Der vises en liste over SSID'er for tilgængelige adgangspunkter. Du kan finde tilgængelige adgangspunkter i nærheden eller bruge tastaturet til at indtaste SSID'et på et adgangspunkt.[IMAGE]
	Sikkerhed	Vælg den trådløse sikkerhed fra [Åben], [WEP], [WPA2 AES] eller [WPA/WPA2 TKIP/AES]. I PJ AP-tilstand skal du vælge [Åben] eller [WPA2 AES].
	Kanal Viser den aktuelle trådløse kanal (1 – 11).
	Nøgle-ID	Vælg det trådløse WEP-nøgle-id. Kun tilgængelig, hvis sikkerheden er indstillet til [WEP].
	Nøgletype	Vælg den trådløse sikkerhedsnøgles inputtype. Ikke tilgængelig, hvis sikkerheden er indstillet til [Åben].
	Nøgle	Indtast den trådløse sikkerhedsnøgle. Ikke tilgængelig, hvis sikkerheden er indstillet til [Åben].
	Anvend Opret forbindelse med de aktuelle indstillinger.

Undermenu Funktion
Tilstand Viser den trådløse forbindelsestilstand (S80).
SSID	Der vises en liste over SSID’er for tilgængelige adgangspunkter. Du kan finde tilgængelige adgangspunkter i nærheden eller bruge tastaturet til at indtaste SSID’et på et adgangspunkt.
Sikkerhed	Vælg den trådløse sikkerhed fra [Åben], [WEP], [WPA2 AES] eller [WPA/WPA2 TKIP/AES]. I PJ AP-tilstand skal du vælge [Åben] eller [WPA2 AES].
Kanal Viser den aktuelle trådløse kanal (1 – 11).
Nøgle-ID	Vælg det trådløse WEP-nøgle-id. Kun tilgængelig, hvis sikkerheden er indstillet til [WEP].
Nøgletype	Vælg den trådløse sikkerhedsnøgles inputtype. Ikke tilgængelig, hvis sikkerheden er indstillet til [Åben].
Nøgle	Indtast den trådløse sikkerhedsnøgle. Ikke tilgængelig, hvis sikkerheden er indstillet til [Åben].
Anvend Opret forbindelse med de aktuelle indstillinger.

Menu Funktion
Detaljerede IPv4-adresseindstil.	Konfigurer oplysninger om projektorens trådløse LAN (IPv4)-funktion.
	Undermenu Funktion
	IP-adresse IP-adressen på projektorens trådløse LAN (IPv4)
	Undernetmaske	Undernetmaske på projektorens trådløse LAN (IPv4)
	Gatewayadresse	Gatewayadresse på projektorens trådløse LAN (IPv4)
	DHCP	Aktiver eller deaktiver trådløs DHCP på projektoren.
		Valg Funktion
		Slukket
		Tændt
	TCP/IP-indst.	Konfigurer projektorens trådløse TCP/IP-indstillinger.Denne menu er ikke tilgængelig (vises med gråt), når [DHCP] er [Tændt].Hvis der indtastes en ugyldig værdi, vises "Ugyldig indtastning". Indtast i så fald en gyldig værdi.
Menu Funktion
IPv6	Valg Funktion
	Slukket Deaktiverer projektorens trådløse LAN (IPv6)-funktion.
	Tændt	Aktiverer projektorens trådløse LAN (IPv6)-funktion.[Detaljerede IPv6-adresseindstil.] er nu tilgængelig.
	[7007] IPv6-forbindelse er ikke tilgængelig i PJ AP-tilstand (S175). Menuerne [IPv6] og [Detaljerede IPv6-adresseindstil.] er nedtonet.
Detaljerede IPv6-adresseindstil.	Konfigurer oplysninger om projektorens trådløse LAN (IPv6)-funktion.
	Undermenu Funktion
	Link local	Link local-adressen på det trådløse LAN (IPv6).
	Automatisk	Automatiske adresser (op til 5) på det trådløse LAN (IPv6).
	Manuel Manuel	adresse på det trådløse LAN (IPv6).
	Gateway	Gatewayadresse på det trådløse LAN (IPv6).
	Automatiske indstillinger	Aktiver/deaktiver automatisk adresseindstilling på det trådløse LAN (IPv6).
	Manuelle indstillinger	Konfigurer manuelt indstillingerne for det trådløse LAN (IPv6). Ret eller angiv IPv6-adressen, længden af præfikset og gatewayadressen.
		Hvis der indtastes en ugyldig værdi, vises “Ugyldig indtastning”. Indtast i så fald en gyldig værdi.

Menu Funktion

Init. netværksindstil.

Følgende netværksindstillinger initialiseres.Indstillinger, der konfigureres fra projektorens menuNetværksindstillingslås (S174)Indst. af netvæ.adg.kode (S174)Regist. netværksadg.kode (S174)Netværk (kabel/trådløs)(S175)Detaljerede indstil. (trådløs) (S180)- Detaljerede IPv4-adresseindstil. (S182)- DHCP (trådløst LAN (IPv4)) (S182)- TCP/IP-indst. (S182)- IP-adresse (trådløst LAN (IPv4)) (S182)- Undernetmaske (trådløst LAN (IPv4)) (S182)- Gatewayadresse (trådløst LAN (IPv4)) (S182)- IPv6 (S183)- Detaljerede IPv6-adresseindstil. (S183)- Automatiske indstillinger (S183)- Manuelle indstillinger (S183)- IP-adresse (trådløst LAN (IPv6)) (S183)- Længde af præfiks (S183)- Gatewayadresse (trådløst LAN (IPv6)) (S183)Indstillinger, der konfigureres fra webskærmbilledet• [Password] (S189)• [Wireless] (S197)- IPv4- DHCP (S197)- IP address (S197)- Subnet mask (S197)- Default gateway (S197)- IPv6- IPv6 (S198)- Autoconfiguration (S198)- IP address (S198)- Prefix length (S198)- Default gateway (S198)• [NMPJ Password] (S199)• [Mail] (S200)• [Projector info.] (S203)• [IPsec] (S205)

PJLink

[Netværksindstilling] > [PJLink]

Du kan aktivere eller deaktivere projektorens PJLink-netværksfunktion.

Når funktionen er slået til, er kontrol mulig via netværket ved hjælp af kommandoer, der overholder PJLink-standarderne.

Valg Funktion
Slukket Deaktiverer PJLink-funktionen.
Tændt Aktiverer PJLink-funktionen.

- Projektoren overholder klasse 2, sådan som det er defineret i PJLink-standarderne, der er fastlagt af JBMIA (Japan Business Machine and Information System Industries Association). Denne projektor understøtter alle kommandoer, der er defineret af PJLink Class 2, og kompatibilitet med PJLink er verificeret.

• Portnummeret for transmission af PJLink-kommandoer er 4352 (TCP).
• Portnummeret for PJLink-enhedssøgning er 4352 (UDP).
• Der er detaljerede oplysninger om PJLink under "Indstilling af PJLink [PJLink]" (S203).

Den muliggør en centraliseret kontrol af projektorer og betjening af alle projektorer fra en fjernbetjening uanset producent.

Målet er for JBMIA at gøre det nemmere for brugere at anvende projektorer samt at udbrede brugen af disse gennem tidlig systematisering for netværksovervågning og kontrol af projektorer, som bliver hovedstrømmen i fremtiden.

Class 1: Standardisering af kontrol- og overvågningsspecifikationer for grundlæggende projektorfunktioner

Class 2: Standardiserer kommandoer, som er føjet til Class 1, enhedssøgning, tilstandsbeskeder og understøttelse af IPv6.

Besøg webstedet for Japan Business Machine and Information System Industries Association vedrørende PJLink-specifikationer.

PJLink websted: http://pjlink.jbmia.or.jp/english/

AMX Device Discovery

[Netværksindstilling] > [AMX Device Discovery]

Denne indstilling aktiverer andet udstyr, som er kompatibelt med AMX Device Discovery, for at finde projektoren over et netværk. I netværk uden AMX Device Discovery skal du vælge [Slukket].

Valg Funktion
Slukket Deaktiverer AMX	Device Discovery.
Tændt	Aktiverer AMX Device Discovery. Projektoren udsender regelmæssige AMX-signalpakker over netværket.

- Der er oplysninger om AMX Device Discovery på AMX's websted. http://www.amx.com

Crestron RoomView

[Netværksindstilling] > [Crestron RoomView]

Crestron RoomView gør det muligt at administrere flere projektorer centralt over et netværk. Netværksforbundne projektorer kan fjernbetjenes for at udføre fejlfinding, kontrollere lampernes levetid eller for at tænde eller slukke for projektorerne. Angiv, om du vil bruge Crestron RoomView.

Valg Funktion
Slukket Deaktiver Crestron	RoomView.
Tændt	Aktiverer Crestron RoomView. Der åbnes en port til RoomView, og projektoren reagerer på CIP-pakker. Kommunikation er mulig via RoomView Express/Serverprogrammet eller via Crestron-controlleren (S204).

- Du finder oplysninger om Crestron RoomView på Crestron ^® -webstedet. http://www.crestron.com

Information

[Netværksindstilling] > [Information]

Viser netværksoplysninger.

Menu Funktion
E-mailafsenderadresse			Afsender-e-mailadresse til afsendelse af fejlmeddelelser (S200).
E-mailmodtageradresse			[Allerede indstillet] eller [Ikke indstillet] vises for at angive, om der er angivet en modtager-e-mailadresse til fejlmeddelelser (S200).
Detaljerede oplysninger (kabel)	IPv4 IP-adressen på		det kabelførte LAN (IPv4).
	IPv6	Link local Link	local-IP-adressen på det kabelførte LAN (IPv6).
		Automatisk Automatisk IP-adresse på det kabelførte LAN (IPv6).
		Manuel Manuel IP-adresse på det kabelførte LAN (IPv6).
Detaljerede oplysninger (trådløst)	IPv4 IP-adressen på		det trådløse LAN (IPv4).
	IPv6	Link local Link	local-IP-adressen på det trådløse LAN (IPv6).
		Automatisk Automatisk IP-adresse på det trådløse LAN (IPv6).
		Manuel Manuel IP-adresse på det trådløse LAN (IPv6).

• [Detaljerede oplysninger (kabel)]-menuoplysninger vises, når [Netværk (kabel/trådløs)] er indstillet til [Tændt/*].
• [Detaljerede oplysninger (trådløst)]-menuoplysninger vises, når [Netværk (kabel/trådløs)] er indstillet til [*/Tændt].

Kontrol af projektoroplysninger

Du kan få vist information om signaltyper for de viste billeder samt andre oplysninger.

Menu Funktion
Modelnavn Viser modelnavnet.
Inputsignal	Oplysninger om aktuelt valgt inputsignalDer vises oplysninger som f.eks. type, opløsning, frekvens og farveformat for signalet.
Firmware Aktuel firmware version
Serienummer Projektorens entydige serienummer
Brugstid for projektor Viser den samlede tid, projektoren har været tændt.
IP-adresse (kabel)* IP-adresse (IPv4) for kabelførte forbindelser.
IP-adresse (trådløs)* IP-adresse (IPv4) for trådløse forbindelser.
Projektornavn* Navn, der identificerer denne projektor på netværket
Kommentarer*	Der vises kommentarer, som f.eks. stedet hvor projektoren er installeret (S203).
Systeminformation-ID Systeminformation. Normalt vises det ikke.

* Der vises ikke nogen værdi, hvis [Netværk (kabel/trådløs)] er indstillet til [Slukket/Slukket]. Nogle værdier vises muligvis ikke, afhængigt af indstillingerne for [Netværk (kabel/trådløs)]. (☐vises, —: vises ikke)

Netværk(kabel/trådløs)	Slukket/Slukket	Tændt/Slukket	Tændt/Tændt(Pj AP)	Slukket/Tændt(Pj AP)	Slukket/Tændt(Infra)
IP-adresse (kabel) — — —		○	○
IP-adresse (trådløs) —	—		○	○	○
Projektornavn	—	○	○	○	○
Kommentarer	—	○	○	○	○

Projektorens webskærmbilledmenu

Dette afsnit beskriver projektorens webskærmbilledmenu.

Angivelse af adgangskode [Password]

Du kan indstille et brugernavn og en adgangskode for logon via webskærm i [Password] på indstillingskærmen. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
User name Indtast brugern	navnet med 1-bytealfanumeriske tegn og symboler (4 – 15 tegn), når du logger ind påwebskærmen.	root
New password Indtast adg	gangskoden med 1-bytealfanumeriske tegn og symboler (4 – 15 tegn), når du logger ind påwebskærmen.	system
Confirm new password Indt	tast den samme adgangskode, du indtastede i [New password], som bekræftelse.	system

Vi anbefaler, at standardadgangskoden skiftes.

Under [Date and time settings] på skærmbilledet med indstillinger kan du angive indstillinger for tid, for eksempel den aktuelle dato og tid, visningsformat for dato/tid, tidszone og sommertid. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring			Fabriksstandardindstilling
Date and time	Date Indtast d	atoen med 1-byte tal. 2018/01/01
	Indication order	Vælg [YYYY/MM/DD], [MM/DD/YYYY] eller [DD/MM/YYYY] for datoformatet.	YYYY/MM/DD
	Time Indtast t	den med 1-byte tal i intervallet 00:00:00 til 23:59:59.	00:00:00
	Time zone Vælg en by i din tidszone. (GMT) Dublin, Lisbon, London
	SNTP Vælg, om SNTP-funktionen (Simple Network Time Protocol) skal aktiveres eller deaktiveres.Hvis du vælger [ON (IPv4)], kan du ikke konfigurere de følgende indstillinger. [Date][Time][IPv6 SNTP server IP address]Hvis du vælger [ON (IPv6)], kan du ikke konfigurere de følgende indstillinger. [Date][Time][IPv4 SNTP server IP address]		OFF
	IPv4 SNTP server IP address	Indtast IPv4 SNTP-serverens IP-adresse med 1-byte tal.	0.0.0.0
	IPv6 SNTP server IP address	Indtast IPv6 SNTP-serverens IP-adresse med 1-byte tal.
Summer time	ON / OFF Vælg, om sommertidsfunktionen skal aktiveres eller deaktiveres (tiden stilles en time frem ved starten på sommertidsperioden og en time tilbage ved slutningen).Hvis du vælger [OFF], kan du ikke konfigurere de følgende indstillinger.[Start point Month][Start point Week][Start point Day][Start point Time][Finish point Month][Finish point Week][Finish point Day][Finish point Time]		OFF
	Start point Month	Vælg den måned, hvor sommertiden starter.	1
	Start point Week	Vælg den uge, hvor sommertiden starter.	1
	Start point Day	Vælg den dag, hvor sommertiden starter.	Mon
	Start point Time	Indtast starttiden for sommertid med 1-byte tal i intervallet 00:00 til 23:59.	00:00
	Finish point Month	Vælg den måned, hvor sommertiden slutter.	1
	Finish point Week	Vælg den uge, hvor sommertiden slutter.	1
	Finish point Day	Vælg den dag, hvor sommertiden slutter.	Mon
	Finish point Time	Indtast sluttiden for sommertid med 1-byte tal i intervallet 00:00 til 23:59.	00:00

Indstilling af en tidsplan [Schedule]

Under [Schedule] på indstillingsskærmbilledet kan du automatisere visse projektoropgaver ved at planlægge dem. Som tidsindstilling for planlagte handlinger skal du vælge mellem [Usually], som ikke er inden for en bestemt periode, eller en af fem særlige periodetidsindstillinger (Period.1 – Period.5), som du angiver. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring			Fabriksstandardindstilling
Schedule view	Select period	Vælg en specifik periode, der skal konfigureres.	Period.1
	Time setting Indtast startdatoen for den specifikke periode, du planlægger, i feltet til venstre, og indtast slutdatoen i feltet til højre ved hjælp af 1-byte tal. Datoer for perioder kan ikke indstilles til at overlappe hinanden.		2018/01/01
	Usually Viser den normale tidsplan, som kan aktiveres eller deaktiveres ved at markere afkrydsningsfelterne.		Ryddet (OFF)
	Period.1 Viser tidsindstillingen for den planlagte periode 1. Kan aktiveres eller deaktiveres ved at markere afkrydsningsfeltet.		Ryddet (OFF)
	Period.2 Viser tidsindstillingen for den planlagte periode 2. Kan aktiveres eller deaktiveres ved at markere afkrydsningsfeltet.		Ryddet (OFF)
	Period.3 Viser tidsindstillingen for den planlagte periode 3. Kan aktiveres eller deaktiveres ved at markere afkrydsningsfeltet.		Ryddet (OFF)

Projektorens webskærmbilledmenu

Punkt Forklaring			Fabriksstandardindstilling
Schedule view	Period.4 Viser	tidsindstillingen for den planlagte periode 4. Kan aktiveres eller deaktiveres ved at markere afkrydsningsfeltet.	Ryddet (OFF)
	Period.5 Viser	tidsindstillingen for den planlagte periode 5. Kan aktiveres eller deaktiveres ved at markere afkrydsningsfeltet.	Ryddet (OFF)
Time Schedule Viser tidspunkterne og ugedagene for den normale tidsplan eller den periodetidsplan, som er valgt i [Schedule view].Grøn lodret linje: projektor tændt; grå lodret linje: projektor slukket; blå lodret linje: skift inputsignaler.Der kan indstilles op til 8 tidsplaner pr. dag.			—

Hvis du klikker på et element i [Time Schedule], vises skærmbilledet [Edit schedule], hvor du kan redigere tidsplanen for den valgte dato eller tid.

Hvis du klikker på [Add schedule] i [Time Schedule], vises skærmbilledet [Add schedule], hvor du kan føje en ny tidsplan til den valgte normale tidsplan eller periodetidsplan.

Punkt Forklaring			Fabriksstandardindstilling
Add schedule	Day Vælg en	ugedag til automatisk udførelse. Der kan vælges flere dage.	Ryddet
	Time Indtast t	den for automatisk udførelse med 1-byte tal i intervallet 00:00 til 23:59.
	Operation Vælg [Power] eller [Input] for handlingen, der skal udføres automatisk.		Power
	Parameter Vælg mellem følgende indstillinger som parametre for automatisk udførelse.Når [Operation] er indstillet til [Power]: [ON] / [OFF]Når [Operation] er indstillet til [Input]: [D_PC] / [A_PC1] / [A_PC2] / [COMP] / [HDMI] / [HDBaseT] / [DisplayPort] / [USB] / [LAN]		ON

Projektorens webskærmbilledmenu

Hvis du klikker på [Copy schedule to different day] i [Time Schedule], vises skærmbilledet [Schedule copy], hvor du kan kopiere tidsplanen til en vilkårlig dag for den valgte normale tidsplan eller periodetidsplan.

Punkt Forklaring			Fabriksstandardindstilling
Schedule copy	Copy origin Vælg den dag, der skal kopieres fra. Mon
	Registration Events	Viser detaljer om tidsplaner på den valgte dag.
	Copy to day Vælg den dag, der skal kopieres til. Der kan vælges flere dage.		Ryddet

Grundlæggende indstillinger for kabelført netværk [Wired]

Fra indstillingsskærmbilledet [Wired] kan du angive grundlæggende netværksoplysninger for kabelførte forbindelser. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring			Fabriksstandardindstilling
MAC address Viser projektorens kabelførte MAC-adresse.			Projektorens kabelførte MAC-adresse
IPv4 address	DHCP Vælg, om DHCP-funktionen skal aktiveres eller deaktiveres for kabelført LAN (IPv4). Følgende indstillinger kan ikke konfigureres manuelt, når indstillingen er [ON], fordi IP-adressen hentes fra DHCP-serveren.[IP address][Subnet mask][Default gateway]		OFF
	IP address Indtast projektorens IP-adresse for kabelført LAN (IPv4) med 1-byte tal.		192.168.254.254
	Subnet mask	Indtast undernetmasken for kabelført LAN (IPv4) med 1-byte tal.	255.255.255.0
	Default gateway	Indtast standardgatewayadressen for kabelført LAN (IPv4) med 1-byte tal.	0.0.0.0
IPv6 address	IPv6 Angiv Tændt eller Slukket for IPv6-funktionen for kabelført LAN (IPv6).Hvis du vælger [OFF], kan du ikke konfigurere de følgende indstillinger.[Autoconfiguration][IP address][Prefix length][Default gateway]		OFF
	Autoconfigu-ration	Angiv Tændt eller Slukket for Automatiske indstillinger-funktionen for kabelført LAN (IPv6).Hvis du vælger [ON], kan du ikke konfigurere de følgende indstillinger.[IP address][Prefix length][Default gateway]	ON
	IP address Indtast den kabelførte LAN-adresse (IPv6) i 1-byte tal eller bogstaver mellem A og F.
	Prefix length Indtast længden af præfiks for kabelført LAN (IPv6) med 1-byte tal.
	Default gateway	Indtast standardgatewayadressen for kabelført LAN (IPv6) i 1-byte tal eller bogstaver mellem A og F.

Hvis indstillingerne, der er relateret til TCP/IP, blev ændret, er det nødvendigt at afbryde og genoprette forbindelsen til netværket.

Hvis netværksundermasken blev ændret, skal du vælge [Subnet mask] på skærmen ovenfor og angive den nye undernetmaske.

Grundlæggende indstillinger for trådløst netværk [Wireless]

Fra indstillingsskærmbilledet [Wireless] kan du angive grundlæggende netværksoplysninger for trådløse forbindelser. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring			Fabriksstandardindstilling
MAC address Viser projek		torens trådløse MAC-adresse.	Projektorens trådløse MAC-adresse
IPv4 address	DHCP Vælg,	om DHCP-funktionen skal aktiveres eller deaktiveres for trådløst LAN (IPv4). Følgende indstillinger kan ikke konfigureres manuelt, når indstillingen er [ON], fordi IP-adressen hentes fra DHCP-serveren.[IP address][Subnet mask][Default gateway]	OFF
	IP address Indtast projektorens IP-adresse for trådløst LAN (IPv4) med 1-byte tal.		192.168.253.254
	Subnet mask	Indtast undernetmasken for trådløst LAN (IPv4) med 1-byte tal.	255.255.255.0
	Default gateway	Indtast standardgatewayadressen for trådløst LAN (IPv4) med 1-byte tal.	0.0.0.0
IPv6 address	IPv6 Angiv Tændt eller Slukket for funktionen for trådløst LAN (IPv6).Hvis du vælger [OFF], kan du ikke konfigurere de følgende indstillinger. [Autoconfiguration][IP address][Prefix length][Default gateway]		OFF
	Autoconfigu-ration	Angiv Tændt eller Slukket for Automatiske indstillinger-funktionen for trådløst LAN (IPv6).Hvis du vælger [ON], kan du ikke konfigurere de følgende indstillinger. [IP address][Prefix length][Default gateway]	ON
	IP address Indtast IP-adressen for trådløst LAN (IPv6) i 1-byte tal eller bogstaver mellem A og F.
	Prefix length Indtast længden af præfiks for trådløst LAN (IPv6) med 1-byte tal.
	Default gateway	Indtast standardgatewayadressen for trådløst LAN (IPv6) i 1-byte tal eller bogstaver mellem A og F.
Wireless setting	Wi-Fi Protected Setup	Vælg en metode til oprettelse af en trådløs forbindelse. Ikke tilgængelig i PJ AP trådløs LAN-tilstand.	None (Manual)
	Mode Vis eller vælg den trådløse forbindelsestilstand. Ikke tilgængelig i PJ AP trådløs LAN-tilstand.		infrastructure mode (select)
	Select SSID Vælg det trådløse adgangspunkts SSID. Ikke tilgængelig i PJ AP trådløs LAN-tilstand.
	SSID Vis eller vælg det trådløse adgangspunkts SSID. Delvis SSID-redigering er understøttet i PJ AP trådløs LAN-tilstand.
	Security Vis eller vælg den trådløse sikkerhedsindstillingsværdi.		Open
	Channel Vis eller vælg det trådløse kanalnummer. Ikke tilgængelig, når den trådløse LAN-tilstand er infrastrukturtilstand.		6
	Key ID Vis eller vælg det trådløse WEP-nøgle-id. Ikke tilgængelig, hvis sikkerheden er indstillet til andet end WEP.		1
	Key type Vælg den trådløse sikkerhedsnøgles inputtype. Ikke tilgængelig i PJ AP trådløs LAN-tilstand.		ASCII
	Key Indtast den trådløse sikkerhedsnøgle.

• Hvis indstillingerne, der er relateret til TCP/IP, blev ændret, er det nødvendigt at afbryde og genoprette forbindelsen til netværket. Hvis netværksundermasken blev ændret, skal du vælge [Subnet mask] på skærmen ovenfor og angive den nye undernetmaske.
• IPv6-forbindelse er ikke tilgængelig i PJ AP-tilstand (S80). [IPv6 address] er nedtonet.
• For delvis SSID-redigering, når der er oprettet forbindelse i PJ AP trådløs LAN-tilstand (S80), kan du redigere delen mellem PJ- og _Canon0D. Indtast alfanumeriske 1-byte tegn, inklusive bindestreger og understregningstegn (1 – 15 tegn).

Angivelse af indstillinger for netværksmultiprojicering [NMPJ Password]

Fra [NMPJ Password] på indstillingsskærmen kan du angive de elementer, der er nødvendige til NMPJ-autentificering. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
Password Indtast adgangskoden som kræves for en netværksmultiprojicering med 1-byte alfanumeriske tegn (0 – 15 tegn).
Confirm password Indtast den samme adgangskode, du indtastede i [Password], som bekræftelse.

Se brugervejledningen til NMPJ angående detaljer om Netværksmultiprojicering (NMPJ). Websted for download af brugervejledningen: http://www.canon.com/iprj/

Konfiguration af [Mail]

Fra [Mail] på indstillingsskærmen kan du angive de nødvendige elementer for at sende fejlmails og testmails. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
Error report Vælg, om funktionen til afsendelse af fejlmail skal være aktiveret eller deaktiveret, samt IPv4 eller IPv6 for det netværk, der skal bruges.		OFF
To: Indtast modtagerens adresse til fejlmails med 1-byte alfanumeriske tegn og symboler (1 – 63 tegn).		MailUserAccount
Cc: Indtast CC-adressen til fejlmails med 1-byte alfanumeriske tegn og symboler (1 – 63 tegn).
From: Indtast senderens adresse til fejlmails med 1-byte alfanumeriske tegn og symboler (1 – 63 tegn).		[e-mail]
IPv4 SMTP server IP address	Indtast SMTP-serverens IP-adresse (IPv4) med 1-byte tal.	0.0.0.0
IPv4 SMTP server port number	Indtast SMTP-serverens portnummer (IPv4) med 1-byte tal (1 – 65535).	25
IPv6 SMTP server IP address	Indtast SMTP-serverens IP-adresse (IPv6) med 1-byte tal.
IPv6 SMTP server port number	Indtast SMTP-serverens portnummer (IPv6) med 1-byte tal (1 – 65535).	25
Mail resend interval* Indtast intervallet til genafsending af mails, når en fejl opstår (enhed: sekunder) inden for intervallet 0 – 59 sekunder med 1-byte tal.		10
Mail resend times Indtast	antallet af gange, en mail skal genafsendes, når der opstår en fejl, inden for intervallet 0 – 255 med 1-byte tal.	3

* Hvis intervallet indstilles til 0 sekunder, udføres der gentagne forsøg på at sende mail (som indstillet i [Mail resend times]) uden pause mellem forsøgene.

Indstillinger for mailautentificering

Fra [Mail auth] under [Mail] på indstillingsskærmen kan du konfigurere indstillingerne til autentificering af mail, der sendes, når der opstår en fejl. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
Mail authentication Vælg m	mailautentificeringsmetoden. Hvis der er valgt [OFF], kan de andre mailautentificeringsindstillinger ikke ændres.	OFF
User name Indtast brugern	navnet til brug for mailautentificering med 1-byte alfanumeriske tegn og symboler (1 – 63 tegn).
Password Indtast adgangskoden for mailautentificering med 1-byte alfanumeriske tegn og symboler (1 – 63 tegn).
Confirm password Indtast den samme adgangskode, du indtastede i [Password], som bekræftelse.
IPv4 POP3 server IP address	Indtast POP3-serverens IP-adresse (IPv4) med 1-byte tal.	0.0.0.0
IPv4 POP3 server port number	Indtast POP3-serverens portnummer (IPv4) med 1-byte tal (1 – 65535).	110
IPv6 POP3 server IP address	Indtast POP3-serverens IP-adresse (IPv6) med 1-byte tal.
IPv6 POP3 server port number	Indtast POP3-serverens portnummer (IPv6) med 1-byte tal (1 – 65535).	110
POP before SMTP response time	Indtast timeout-perioden for SMTP-godkendelse efter POP3-godkendelse (enhed: millisekunder) i 1-byte tal (0 – 9999 millisekunder).	300

Afsendelse af testmail

Du kan sende en testmail til den mailadresse, der er angivet i [Mail] under [Mail] på indstillingsskærmbilledet, ved at klikke på [Send test mail] nederst på skærmbilledet.

SNMP-indstillinger [SNMP]

Fra [SNMP] på indstillingskærmen kan du konfigurere indstillingerne i forbindelse med betjening af projektorer, der benytter SNMP (Simple Network Management Protocol). Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
SNMP Vælg SNMP-funktionsversionen. Hvis der er valgt [OFF], kan de øvrige indstillinger på dette skærmbillede ikke konfigureres.		OFF
Receive community Indtast community-navnet, som skal modtage projektorinformation med 1-byte alfanumeriske tegn og symboler (1 – 15 tegn).
Password Indtast adgangskoden for community-indstillinger med 1-byte alfanumeriske tegn og symboler (8 – 15 tegn). Den kan kun indstilles, når SNMP-versionener V3.
Confirm password Indtast den samme adgangskode, du indtastede i [Password], som bekræftelse.

Indstilling af projektoroplysninger [Projector info.]

Du kan indtaste relevante kommentarer fra [Projector info.] på indstillingsskærmen, som f.eks. projektornavne og steder, hvor projektorer er installeret, så informationen kan anvendes til at identificere projektorer, når der er installeret flere projektorer på netværket. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87).

Punkt Forklaring		Fabriksstandardindstilling
Projector name Indtast projektornavnet med 1-bytealfanumeriske tegn og symboler (1 – 63 tegn).		Canon Projector001
Comment Indtast eventuelle relevantebemærkninger som f.eks. hvorprojektoren er installeret.

Fra [PJLink] på indstillingsskærmen kan du indstille de PJLink-funktioner, der er standard for projektoradministration på et netværk. Der er oplysninger om indstillingsproceduren under "Netværksindstilling" (S87). Du finder oplysninger om PJLink under "Hvad er PJLink?" (S185).

Punkt Forklaring		Fabriksstandardindstilling
PJLink Tænder eller slukker PJLink-funktionen. Hvis der er valgt [OFF], kan de øvrige indstillinger på dette skærmbillede ikke konfigureres.		ON
PJLink authentication Vælg, om PJLink-autentificeringsfunktionen skal aktiveres eller deaktiveres. Hvis [OFF] er valgt, er det ikke muligt at ændre følgende elementer.[Password][Confirm password]		ON
Password Indtast PJLink-autentificeringsadgangskoden med 1-byte alfanumeriske tegn (1 – 32 tegn).		system
Confirm password Indtast den samme adgangskode, du indtastede i [Password], som bekræftelse.		system
Notify 1 Angiv, om der skal sendes besked om spontan tilstand. Hvis du vælger [OFF], kan du ikke konfigurere [Notify 1 IP Address].		OFF
Notify 1 IP Address Hvis [Notify 1] er [ON], skal du angive IP-adressen for at modtage besked.
Notify 2 Konfigurer, hvis der skal sendes besked til flere modtagere.		OFF
Notify 2 IP Address Hvis [Notify 2] er [ON], skal du angive IP-adressen for at modtage besked.

Konfiguration af en controller fra Crestron Electronics [Crestron]

[Crestron e-Control]-skærmen åbnes. For detaljer om Crestron Controller skal du besøge Crestron-webstedet.

http://www.crestron.com

IPsec er et sæt protokoller, der er udviklet til at forhindre, at IP-pakker, som sendes og modtages over et netværk, kan opsnappes, ændres eller på anden måde kompromitteres. Da IPsec tilføjer sikkerhed på et grundlæggende internetlag, er det beregnet til at sørge for sikkerhed uden at forlade sig på applikationer eller netværkskonfigurationer.

Punkt Forklaring		Fabriksstandardindstilling
IPsec Vælg, om IPsec-funktionen skal aktiveres eller deaktiveres.		OFF
Pre-Shared key Indtast den foruddelte nøgle, der bruges til at etablere IKE SA’er.
Exempt HTTP from IPsec	Angiv, om HTTP-kommunikation er undtaget fra IPsec-kryptering (ON) eller ikke (OFF).	ON

• Når IPsec anvendes, skal projektoren være konfigureret til at matche de IPsec-betjeningsbetingelser, som er angivet på andre enheder, der skal kommunikere med projektoren.
• De IPsec-betjeningsbetingelser, som projektoren understøtter, kan kontrolleres på projektorens webskærmbillede.
• Hvis [Exempt HTTP from IPsec] indstilles til [OFF], forhindres adgang til projektorens webskærmbillede, hvis IPsec aktiveres ved en fejltagelse på andre enheder, der bruges til at kommunikere med projektoren.

Hvis du vil undgå blokering af adgang, kan du konfigurere denne indstilling til at udelukke HTTP-kommunikation fra IPsec.

• [Indstilling for standbystrøm] er indstillet til [Normal] og kan ikke ændres, når IPsec er aktiveret.
• Aktivering af IPsec kræver korrekte IPsec-indstillinger på andre enheder, der er sluttet til projektoren, for eksempel computere.
• IPsec-indstillinger kan ikke ændres, når [DHCP] (IPv4) er aktiveret.
• Når IPsec er aktiveret, kan [DHCP] (IPv4) og [Automatiske indstillinger] (IPv6) ikke ændres.
• Når IPsec er aktiveret, kan [TCP/IP] (IPv4) og [Manuelle indstillinger] (IPv6) ikke ændres.

Vedligeholdelse / Produktspecifikationer / Fejlfinding

Rengøring af projektoren

Rengør jævnligt projektoren for at forhindre, at støv sætter sig fast på overfladen. En snavset linse kan ødelægge kvaliteten af det viste billede.

Brug ikke klæbemidler, smøremidler, olie eller basiske rengøringsmidler til at vedligeholde projektoren. De kan klæbe sig fast til kabinettet og beskadige det og eventuelt medføre, at projektoren falder ned fra sin montering og forårsager en ulykke eller personskade.

Før du rengør projektoren, skal du altid slukke for den, tage den ud af forbindelse, efter at køleventilatoren er stoppet, og vente mindst en time. Ellers kan du blive forbrændt, fordi hovedenheden er meget varm umiddelbart efter slukning af projektoren.

Aftør forsigtigt projektorens hovedenhed med en blød klud.

Hvis projektoren er meget snavset, skal du lægge kluden i blød i vand tilsat lidt rengøringsmiddel, vride kluden godt og derefter aftørre projektoren med den. Efter rengøring skal du tørre projektoren af med en tør klud.

• Brug aldrig flygtige rengøringsmidler eller benzin, da disse kan beskadige projektorens finish.
• Brug ikke en kemisk støvklud.
• Linsens overflade kan let beskadiges, så brug ikke en hård klud eller serviet.

Rengøring af luftfilteret

Luftfilteret beskytter linsen og spejlet inden i projektoren mod støv og snavs. Hvis luftfilteret bliver tilstoppet med støv, kan projektoren blive beskadiget, da det vil blokere luftstrømmen ind i projektoren og derved forøge dens indvendige temperatur.

Følgende skærmbillede vises, når du tænder for projektoren, hvis luftfilteret trænger til at blive renset. Rens luftfilteret, hvis det vises.

• Kun knapperne [◀], [▶], OK og POWER er tilgængelige, når dette skærmbillede vises. (Hvis du trykker på POWER-knappen, vises meddelelsen "Tryk på POWER-knappen igen for at slukke for strømmen.")
• Når skærmen har været vist i 10 sekunder og er forsvundet, kan alle knapper betjenes.
• Sluk for strømmen til projektoren, og tag ledningen ud af stikkontakten.
• Sæt fingeren i håndtaget til luftfilteret på siden af projektoren, og fjern filteret. Brug en støvsuger til at fjerne støvet.
• Hvis skærmen for rengøring af luftfilter vises, når du tænder for projektoren, efter at du har renset luftfilteret, skal du vælge [Ja] og trykke på knappen OK. Luftfiltertælleren nulstilles, og meddelelsen vises ikke længere.
• Skærmen vises ikke, hvis [Visning af luftfilteradvarsel] er indstillet til [Slukket] (S157). Nulstil luftfiltertælleren manuelt (S171).

Du må ikke skylle luftfilteret med vand. Dette kan beskadige luftfilteret og projektoren.

Udskiftning af luftfilteret

Følg den nedenstående procedure, når du udskifter luftfilteret.

1 Sluk projektoren, og tag ledningen ud af stikket. 2 Sæt fingeren i hakket under filterenheden på siden af projektoren, og træk filterenheden ud.

4 Sæt et nyt luftfilter i luftfilterrammen.

• Når luftfilteret er udskiftet, skal du nulstille [Luftfiltertæller] (S171).
• Håndter luftfilteret forsigtigt. Hvis det er beskadiget, vil luftfilteret ikke fungere korrekt.
• Det anbefales at udskifte luftfilteret, samtidig med at du udskifter lampen.
• Hvis du vil købe en reservelampe (delnr.: RS-LP12) og et luftfilter (delnr.: RS-FL05), skal du kontakte Canon Call Center.

Udskiftning af lampen

Når lampens anvendelsestid overstiger et bestemt tidsrum, vises den følgende meddelelse (to typer) i 10 sekunder, hver gang projektoren tændes.

Når det er ved at være tid til at udskifte lampen

Forbered en ny lampe, når denne skærm vises.

• Kun knapperne [◀], [▶], OK, POWER, FOCUS, ZOOM og LENS SHIFT er tilgængelige, når dette skærmbillede vises.
• Hvis du trykker på POWER-knappen, vises meddelelsen "Tryk på POWER-knappen igen for at slukke for strømmen.".
• Når skærmen har været vist i 10 sekunder og er forsvundet, kan alle knapper betjenes.
• Meddelelsen vil ikke blive vist igen, hvis du vælger [Nej] som svar på meddelelsen "Skal meddelelsen vises igen?".

Når tiden til at udskifte lampen er overskredet

Retningslinjer for tid til udskiftning af lampen

WUX7500 Cirka 3000 timer

WUX6700 Cirka 3000 timer

WUX5800 Cirka 3500 timer

Hvis der vises en meddelelse om udskiftning af lampen, skal du se

"Fremgangsmåde for udskiftning af lampen" (S212).

• Kun knapperne POWER, OK, FOCUS, ZOOM og LENS SHIFT er tilgængelige, når dette skærmbillede vises.
• Hvis du trykker på POWER-knappen, vises meddelelsen "Tryk på POWER-knappen igen for at slukke for strømmen.".
• Når skærmen har været vist i 10 sekunder og er forsvundet, kan alle knapper betjenes.
• Du kan kontrollere lampens anvendelsestid i [Lampetæller] i menuen [Systemmindstillinger] (S171).
• Skærmbilledet vises ikke, når [Lampeadvarselsvisning] er indstillet til [Slukket] (S157).

• Lamper har større risiko for at sprænge, når meddelelsen om udskiftning af lampe er vist. Udskift lampen med en ny så hurtigt som muligt.
• Den foreslåede tid til udskiftning af lampen er kun vejledende og ikke en garanti for, hvor længe lamper kan holde.
• Levetiden for lamper varierer kraftigt fra lampe til lampe og afhængigt af brugsmiljøet. Nogle lamper kan brænde ud eller sprænge, kort efter at de er taget i brug for første gang.
• Denne projektor anvender en kviksølvlampe. Bortskaf brugte lamper i overensstemmelse med lokale bestemmelser.

Udskiftningslampe

Projektoren bruger de følgende lamper.

Lampedelnr.: RS-LP12

Kontakt Canon Call Center, når du køber en udskiftningslampe.

Forholdsregler ved udskiftning af lamper, der ikke længere fungerer. Hvis lyset pludseligt går ud, mens projektoren er i brug, eller efter at du tænder for den, er lampen muligvis i stykker. I så fald må du aldrig selv forsøge at udskifte lampen. Bed altid en kvalificeret tekniker om at servicere den, eller kontakt Canon Call Center. For loftsmonterede projektorer kan lampen desuden falde ud, når du åbner lampedækslet, eller når du forsøger at udskifte den. Ved udskiftning skal du sikre dig, at der ikke befinder sig personer under projektoren, og du skal stå ved siden af lampedækslet, ikke direkte under det.

Før du udskifter lampen, skal du altid slukke for projektoren, tage den ud af forbindelse, efter at køleventilatoren er stoppet, og vente mindst en time. Undlad at røre ved lampen, umiddelbart efter at du har slukket for projektoren. Den er meget varm til at begynde med, og du kan brænde dig.

• Sørg for at bruge den angivne lampe.
• Kontakt Canon Call Center for yderligere oplysninger. Dette kan også købes fra Canons websted.
• Berør ikke den indre glasoverflade, når du udskifter lampen. I så fald kan projektorens ydeevne forringes.
• Håndter lamper forsigtigt. Stød eller slid kan få lamper til at sprænge, mens de er i brug. Hvis en lampe sprænger, skal du kontakte Canon Call Center og følge instruktionerne under “Vær opmærksom på følgende forsigtighedsregler under udskiftning af lamper, der ikke længere fungerer.” Ellers kan det resultere i personskade. (S18).
• Fjern ikke andre skruer end de specificerede, når du udskifter lampen.

Fremgangsmåde for udskiftning af lampen

1. Sluk projektoren, og tag ledningen ud af stikket. 2. Løsn skruen på bagsiden, og åbn lampedækslet i pilens retning.

Skruen til lampedækslet er fastgjort til lampedækslet, og den er beregnet til at forhindre det i at falde af.

3. Løsn de 3 skruer på indersiden af lampeenheden, og træk derefter langsomt lampeenheden ud i pilens retning.

Selv når skruerne løsnes, falder de ikke af lampeenheden.

4. Sæt en ny lampeenhed helt ind, og fastgør den med de 3 skruer. 5. Luk lampedækslet, og spænd skruen.

6. Tænd projektoren. Åbn menuen, og vælg [Systemindstillinger] > [Andre indstillinger] > [Lampetæller].

7. Vælg [Nulstil] > [Ja] for at nulstille lampetælleren.

• Det anbefales at udskifte luftfiltret, samtidig med at du udskifter lampen (S207).
• Hvis du vil købe en reservelampe (delnr.: RS-LP12) og et luftfilter (delnr.: RS-FL05), skal du kontakte Canon Call Center.

Hvis computeren eller AV-udstyret er kompatibelt med et af disse signaltyper, vælger projektorens auto-pc-funktion inputsignaltypen for at vise et billede korrekt.

Analog pc

Opløsning (punkter) $ignaltype Vandret frekvens (kHz) Lodret frekvens (Hz)
640 x 480 VGA 31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600 SVGA 37,879 60,317
848 x 480 - 31,020 60,000
1024 x 768 XGA 48,363 60,004
1280 x 768	WXGA	47,776 59,870
		47,396 59,995
1280 x 800		49,702 59,810
		49,306 59,910
1280 x 960	-60,000 60,000
1280 x 1024	SXGA 63,981 60,020
1366 x 768	-47,712 59,790
1400 x 1050	SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900	-60,000 60,000
1600 x 1200	UXGA	75,000 60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1080	-	56,250 50,000
		67,500 60,000
1920 x 1200	WUXGA	74,038 59,950

Digital pc

Opløsning (punkter)	Signaltype Vandret frekvens (kHz) Lodret frekvens (Hz)
640 x 480	D-VGA	31,469 59,940
720 x 480 - 31,469 59,940
720 x 576 - 31,250 50,000
800 x 600	D-SVGA	37,879 60,317
1024 x 768	D-XGA	48,363 60,004
1280 x 720	-	37,500 50,000
		45,000 60,000
1280 x 800	D-WXGA	49,702 59,810
		49,306 59,910
1280 x 1024	D-SXGA	63,981 60,020
1366 x 768	-47,712 59,790
1400 x 1050	D-SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	D-WXGA+	55,935 59,887
		55,469 59,901
1600 x 900	-60,000 60,000
1600 x 1200	D-UXGA	75,000 60,000
1680 x 1050	D-WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1080	-	27,000 24,000
		56,250 50,000
		67,500 60,000

Opløsning (punkter)	Signaltype Vandret frekvens (kHz)	Lodret frekvens (Hz)
1080PsF(1920 x 1080i)	-	27,000 24,000
		28,125 25,000
		33,750 30,000
1920 x 1200 D-WU	XGA 74,038 59,950

HDMI/DisplayPort/HDBaseT

Tilslutning til en computer

Opløsning (punkter)	Signaltype Vandret frekvens (kHz)	Lodret frekvens (Hz)
640 x 480 VGA 31	1,469 59,940
800 x 600 SVGA	37,879 60,317
1024 x 768	XGA 48,363 60,004
1280 x 800	WXGA	49,702 59,810
		49,306 59,910
1280 x 1024	SXGA	63,981 60,020
1366 x 768	-	47,712 59,790
1400 x 1050	SXGA+	64,744 59,948
		65,317 59,978
1440 x 900	WXGA+	55,935 59,887
		55,469 59,901
1600 x 900	-	60,000 60,000
1600 x 1200	UXGA	75,000 60,000
1680 x 1050	WSXGA+	64,674 59,883
		65,290 59,954
1920 x 1200	WUXGA	74,038 59,950

Tilslutning til AV-udstyr

Signaltype	Vandret frekvens (kHz)	Lodret frekvens (Hz)
480p	31,469	59,940
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	27,000	24,000
	56,250	50,000
	67,500	60,000

Komponent

Signaltype	Vandret frekvens (kHz)	Lodret frekvens (Hz)
480i	15,734	59,940
480p	31,469	59,940
576i	15,625	50,000
576p	31,250	50,000
720p	37,500	50,000
	45,000	60,000
1080i	28,125	50,000
	33,750	60,000
1080p	56,250	50,000
	67,500	60,000
1080PsF	27,000	24,000
	28,125	25,000
	33,750	30,000

* Specifikationerne i tabellen oven for kan ændres uden varsel.

* Projektoren understøtter ikke et computerudgangssignal, hvor klokfrekvensen er højere end 162 MHz.

* Brug et computerkabel, hvor alle ben er tilsluttet. Hvis kablet er af en type, hvor ikke alle ben tilsluttes, vises billedet muligvis ikke korrekt.

■ Projektor

Modelnavn WUX7500		WUX6700 WUX5800
Visningssystem Reflekterende flydende krystalpanel (LCOS) : 3 paneler
Optisk system		Farveadskillelse gennem dikroisk spejl / polariseringsstråleopdeling og farvesammensætning gennem prisme
Skærmenhed	Effektiv størrelse på skærmområde	0,71" / 16:10
	Effektivt antal pixels 2.304.000 (1920 x 1200)
	Andre funktioner Aktivt matrikssystem
Projektionslinse	Zoom (*4) 1,5x (elektrisk)
	Fokus Elektrisk
	Linseskift (*4)(*5)	V: -15 % – +55 % (elektrisk), H: ±10 % (elektrisk)
	Brændvidde (*4) f = 23,0 – 34,5 mm
	F-værdi (*4) F1,89 - F2,65
Lyskilde	Kviksølvlampe under højt tryk	430 W 386 W	343 W
Billedstørrelse / Projiceringsafstand (*4)		Minimum: 101,6 cm til Maksimum: 1524 cm, Projiceringsafstand: 1,3 m til 29,0 m
Antal farver 16.770.000 farver
Lysstyrke (*1) (*2) 7500lm 6700lm		5800lm
Kontrastratio (*1) (*3) 2000:1
Lysstyrkeforhold ved udkant til midte (*1) (*4)		90 %
Højttaler		1 W, mono
Understøttede inputsignaltyper		Se “Understøttede signaltyper” (S214 – S215)
Skærmopløsning	Computerens signalinput	Maksimal inputopløsning 1920 x 1200 punkter
	Videosignalinput Maksimal	inputopløsning 1920 x 1200 punkter
Videosignaler	Analogt pc-input	WUXGA / UXGA / WSXGA+ / SXGA+ / WXGA+ / FWXGA / WXGA / SXGA / XGA / SVGA / VGA
	Digital pc-input	WUXGA / UXGA / WSXGA+ / SXGA+ / WXGA+ / FWXGA / WXGA / SXGA / XGA / SVGA / VGA
	Digital videoinput	1080p / 1080i / 720p / 576p / 480p
	Komponent-videoinput	1080p / 1080i / 720p / 576p / 576i / 480p / 480i
Inputterminal til videosignal	Min D-sub 15 ben	Analog pc, Komponent
	DVI-I	Digital pc, Analog pc (29-bens DVI-konnektor)
	HDMI	Digital pc, Digital video
	DisplayPort Digital pc, Digital video
	RJ-45	HDBaseT-input (video / lyd / kontrol / netværk)
Modelnavn		WUX7500	WUX6700	WUX5800
Andre terminaler og konnektorer	Ministik AUDIO IN
	Ministik AUDIO OUT
	Ministik Fjernbetjening med	kabel
	RS-232C CONTROL (Dsub9)
	USB USB Type A
Støj (Lampemodus: Fuld effekt / Strømsparer 1 / Strømsparer 2)		40 / 29 / 27 dB 37	/ 29 / 27 dB 35 / 29	/ 27 dB
Driftstemperatur 0 °C til 40 °C
Strømforsyning AC100V – 240V 50 / 60Hz
Maks. strømforbrug 555 W 495 W		455 W
Strømforbrug i standbytilstand	Netværk slukket, Seriel kommunikation: Serviceport	0,28 W
	Netværk tændt, Seriel kommunikation: Serviceport	1,6 W
	Netværk slukket, Seriel kommunikation: HDBaseT	1,5 W
	Netværk tændt, Seriel kommunikation: HDBaseT	1,6 W
Standarddimensioner 480 mm (B) x 196 mm (H) x 515 mm (D)
Vægt Cirka 13 kg (ikke inklusive linseenheden til projicering)
Tilbehør		Fjernbetjening, tørcellebatterier til fjernbetjening, netledning, vigtige oplysninger og garantikort
Trådløs forbindelse	Standarder	IEEE802.11b/g/n
	Understøttede kanaler	1 CH - 11 CH
	Frekvensbånd 2,4 GHz

(*1) I overensstemmelse med ISO21118-2012 (*2) Ved brug af en standard zoomlinse (RS-SL01ST) i [Præsentation] billedmodus og [Fuld effekt] lampemodus. (*3) Ved brug af en standard zoomlinse (RS-SL01ST) i [Præsentation] billedmodus og med lysstyrkekontrol indstillet til [Tændt]. (*4) Ved brug af en standard zoomlinse (RS-SL01ST). (*5) I tilstanden [Normal] for linseskift * 99,99 % eller mere af LCD-panelpixels er effektive. Under projicering kan 0,01 % eller mindre af pixlerne forblive tændt eller slukket pga. LCD-panelets karakteristika. * Kontinuerlig anvendelse af projektoren i lang tid kan accelerere forringelsen af de optiske dele. * Produktets specifikationer og udseende kan ændres uden forudgående varsel.

■ Fjernbetjening

Type RS-RC07
Strømforsyning 3,0	V jævnstrøm ved brug af to AAA-batterier
Driftsrækkevidde Ca.	8 m ± 25° vandret og lodret (til infrarød fjernmodtager)
Dimensioner 46,5 mm (B) x 23 mm (H) x 159 mm (D)
Vægt 56 g

■ Specifikation for hver linseenhed (ekstraudstyr)

Navn Standard zoomlinse Lang zoomlinse
Modelnummer RS	SL01ST RS-SL02LZ
Ekstern visning
Brændvidde 23,0 – 34,5 mm 34,0 – 57,7 mm
F-nummer 1,89 – 2,65 1,99 – 2,83
Bredde	143,4 mm	143,4 mm
Højde	106,7 mm	106,7 mm
Længde	175,3 mm	175,3 mm
Vægt	Cirka 725 g	Cirka 925 g
Zoomratio	1,5x	1,7x
Visningsafstand	1,3 – 29,0 m	1,9 – 48,5 m
Str. 100visningsafstand	3,21 – 4,82 m	4,72 – 8,05 m

Du finder detaljer om mængden af linseskift under "Justering ved hjælp af linseskift" (S68).

Navn Ultralang zoomlinse Vidvinkel zoomlinse
Modelnummer RS-SL04UL RS-SL05WZ
Ekstern visning
Brændvidde	53,6 – 105,6 mm	15,56 – 23,34 mm
F-nummer 2,34 – 2,81 2,09 – 2,34
Bredde 143,4 mm 143,4 mm
Højde 106,7 mm 106,7 mm
Længde 183,7 mm 183,7 mm
Vægt Cirka 1110 g	Cirka 1065 g
Zoomratio 1,97x	1,5x
Visningsafstand	4,6 – 89,0 m	0,9 – 19,5 m
Str. 100visningsafstand	7,64 – 14,94 m	2,15 – 3,23 m

Navn	Kort fast linse	Ultra-vidvinkel zoomlinse
Modelnummer	RS-SL03WF	RS-SL06UW
Ekstern visning
Brændvidde	12,8 mm	8,39 mm
F-nummer	2,0	2,40
Bredde 143,4 mm	143,4 mm
Højde	106,7 mm	113,7 mm
Længde 175,3 mm	304,3 mm
Vægt	Cirka 1060 g	Cirka 1520 g
Zoomratio —	—
Visningsafstand	0,69 – 5,17 m	0,45 – 3,51 m
Str. 100visningsafstand	1,73 m	1,16 m

Du finder detaljer om mængden af linseskift under "Justering ved hjælp af linseskift" (S68).

■ Ekstern visning

WUX7500 / WUX6700 / WUX5800

■ Analog pc 2 / COMPONENT-terminal

Terminalen bruges som en computer Analog pc-input eller COMPONENT-inputterminal. Brug et D-sub computerkabel.

Terminalspecifikationerne for det Analog pc-input og COMPONENT-inputtet er de samme.

Min D-sub 15 ben

tilstanden, efter [Fabriksstandard] er udført, er 1 bit.

Paritet : Ingen

Flowkontrol : Ingen

Brugerkommandoer

Kommandoer ASCII-repræsentation Binaer repræsentation
Strømforsyning	Tænd POWER=ON50h 4Fh 57h 45h 52h3Dh 4Fh 4Eh 0Dh
	Sluk POWER=OFF50h 4Fh 57h 45h 52h 3Dh 4Fh 46h 46h 0Dh
Tilegnelse af effektstatus GET=POWER47h 45h 54h 3Dh 50h 4Fh 57h 45h 52h 0Dh
Inputkilde	HDMI INPUT=HDMI49h 4Eh 50h 55h 54h 3Dh 48h 44h 4Dh 49h 0Dh
	DisplayPort INPUT=DP49h 4Eh 50h 55h 54h 3Dh 44h 50h 0Dh
	Digital pc INPUT=D-RGB49h 4Eh 50h 55h 54h 3Dh 44h 2Dh 52h 47h 42h 0Dh
	Analog pc 1 INPUT=A-RGB149h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 31h 0Dh
	Analog pc 2 INPUT=A-RGB249h 4Eh 50h 55h 54h 3Dh 41h 2Dh 52h 47h 42h 32h 0Dh
	Komponent INPUT=COMP49h 4Eh 50h 55h 54h 3Dh 43h 4Fh 4Dh 50h 0Dh
	HDBaseT INPUT=HDBT49h 4Eh 50h 55h 54h 3Dh 48h 44h 42h 54h 0Dh
	LAN INPUT=LAN49h 4Eh 50h 55h 54h 3Dh 4Ch 41h 4Eh 0Dh
	USB INPUT=USB49h 4Eh 50h 55h 54h 3Dh 55h 53h 42h 0Dh
Tilegnelse af inputkilde GET=INPUT47h 45h 54h 3Dh 49h 4Eh 50h 55h 54h 0Dh
Billedmodus	Standard IMAGE=STANDARD49h 4Dh 41h 47h 45h 3Dh 53h 54h 41h 4Eh 44h 41h 52h 44h 0Dh
	Præsentation	IMAGE=PRESENTATION49h 4Dh 41h 47h 45h 3Dh 50h 52h 45h 53h 45h 4Eh 54h 41h 54h 49h 4Fh 4Eh 0Dh
	Dynamisk	IMAGE=DYNAMIC49h 4Dh 41h 47h 45h 3Dh 44h 59h 4Eh 41h 4Dh 49h 43h 0Dh
	Video IMAGE=VIDEO49h 4Dh 41h 47h 45h 3Dh 56h 49h 44h 45h 4Fh 0Dh
	Foto/sRGB	IMAGE=PHOTO_SRGB49h 4Dh 41h 47h 45h 3Dh 50h 48h 4Fh 54h 4Fh 5Fh 53h 52h 47h 42h 0Dh
	DICOM Sim	IMAGE=DCM_SIM49h 4Dh 41h 47h 45h 3Dh 44h 43h 4Dh 5Fh 53h 49h 4Dh 0Dh
	Bruger 1	IMAGE=USER_149h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 31h 0Dh
	Bruger 2	IMAGE=USER_249h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 32h 0Dh
	Bruger 3	IMAGE=USER_349h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 33h 0Dh
	Bruger 4	IMAGE=USER_449h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 34h 0Dh
	Bruger 5	IMAGE=USER_549h 4Dh 41h 47h 45h 3Dh 55h 53h 45h 52h 5Fh 35h 0Dh
Tilegnelse af billedmodus		GET=IMAGE47h 45h 54h 3Dh 49h 4Dh 41h 47h 45h 0Dh
Lysstyrke	Indstilling af lysstyrkeværdi	BRI=0Dh52h 52h 49h 3Dh0Dh
Kommandoer		ASCII-repræsentation	Binær repræsentation
Tilegnelse af lysstyrke GET=B		RI47h 45h 54h 3Dh 42h 52h 49h 0Dh
Skarphed	Indstilling af skarphedsværdi	SHARP=	53h 48h 41h 52h 50h 3Dh
			kode>0Dh
Tilegnelse af skarphed GET=$HARP			47h 45h 54h 3Dh 53h 48h 41h 52h 50h 0Dh
Kontrast	Indstilling af kontrastværdi	CONT=	43h 4Fh 4Eh 54h 3Dh
			0Dh
Tilegnelse af kontrast GET=CONT47h 45h 54h 3Dh 43h 4Fh 4Eh 54h 0Dh
Aspekt	Auto ASPECT=AUTO	AUTO	41h 53h 50h 45h 43h 54h 3Dh 41h 55h 54h 4Fh 0Dh
	4:3 ASPECT=4:3	3	41h 53h 50h 45h 43h 54h 3Dh 34h 3Ah 33h 0Dh
	16:9 ASPECT=16:9	9	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 39h 0Dh
	16:10 ASPECT=16:10	10	41h 53h 50h 45h 43h 54h 3Dh 31h 36h 3Ah 31h 30h 0Dh
	Zoom ASPECT=ZOOM	ZOOM	41h 53h 50h 45h 43h 54h 3Dh 5Ah 4Fh 4Fh 4Dh 0Dh
	Ægte størrelse	ASPECT=TRUE	41h 53h 50h 45h 43h 54h 3Dh 54h 52h 55h 45h 0Dh
Tilegnelse af aspektværdi GET=ASPECT			47h 45h 54h 3Dh 41h 53h 50h 45h 43h 54h 0Dh
Lampemodus	Fuld effekt	LAMP=FULL	4Ch 41h 4Dh 50h 3Dh 46h 55h 4Ch 4Ch 0Dh
	Strømsparer 1	LAMP=ECO1	4Ch 41h 4Dh 50h 3Dh 45h 43h 4Fh 31h 0Dh
	Strømsparer 2	LAMP=ECO2	4Ch 41h 4Dh 50h 3Dh 45h 43h 4Fh 32h 0Dh
Tilegnelse af lampemodusværdi		GET=LAMP	47h 45h 54h 3Dh 4Ch 41h 4Dh 50h 0Dh
Blank	Blank til	BLANK=ON	42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 4Eh 0Dh
	Blank fra	BLANK=OFF	42h 4Ch 41h 4Eh 4Bh 3Dh 4Fh 46h 46h 0Dh
Tilegnelse af blank		GET=BLANK	47h 45h 54h 3Dh 42h 4Ch 41h 4Eh 4Bh 0Dh

Oplysninger om LED-indikatorer

Når der opstår et problem med projektoren, lyser LED-indikatoren på siden af projektoren op eller blinker konstant, efter at projektoren er blevet slukket.

- Vent på at køleblæseren stopper, og tag stikket ud af stikkontakten, før problemet undersøges.

Status af LED-indikator	Betyder Årsag og modforanstaltning
WARNING og TEMP er tændt.	Temperatur-anormalitet	Temperaturen inden i projektoren er af en eller anden grund for høj, eller den udvendige lufttemperatur er højere end driftsintervallet. Hvis problemet findes indvendigt i projektoren, skal du kontrollere, om projektoren er installeret og betjenes korrekt, og derefter afbryde den fra stikkontakten for at lade projektoren køle af indvendigt og genstarte projicering. Hvis luftindtags- eller udluftningskanalen er blokeret, skal du fjerne forhindringen. Hvis luftfilteret er tilstoppet, skal du rense eller udskifte det (S207). Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren.*
WARNING og LIGHT er tændt.	Defekt lampe	Lampen lyser ikke. Genstart projektoren, og kontroller, om lampen lyser. Udskift lampen, hvis den ikke lyser (S212 – S213). Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i lampekredsløbet.*
WARNING blinker (alene) gentaget 3 gange.	Filterfejl Luftfilteret er ikke korrekt installeret. Installer luftfilteret korrekt, og genstart projektoren. Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren.*
WARNING blinker 3 gange, LIGHT er tændt.	Defekt lampedæksel	Lampedækslet er åbent. Sluk projektoren, og tag stikket ud af stikkontakten. Installer derefter lampedækslet korrekt, og tænd projektoren igen. Hvis lampedækslet er installeret korrekt, kan der være en funktionsfejl i lampedækslets detekteringskontakt.*
WARNING blinker (alene) gentaget 4 gange.	Defekt køleblæser	Der er muligvis en funktionsfejl i køleblæseren eller anden komponent. Tag projektoren ud af stikkontakten, sæt den i stikkontakten igen, og tænd for projektoren igen. Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren.*
WARNING blinker (alene) gentaget 5 gange.	Defekt strømforsyning	Der anvendes en unormal spænding i visse dele af strømforsyningen, eller en anden fejl kan være opstået. Tag projektoren ud af stikkontakten, sæt den i stikkontakten igen, og tænd for projektoren igen. Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren. Tag projektoren ud af stikkontakten.*
WARNING blinker (alene) gentaget 6 gange.	Problem med installation af linseenheden	Linseenheden er ikke installeret korrekt. Tag projektoren ud af stikkontakten, installer linseenheden korrekt, og sæt derefter projektoren i stikkontakten igen. Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren.*

* Kontakt Canon Call Center.

■ Projektoren kan ikke tændes

Årsag Forholdsregel
Netledningen er ikke tilsluttet korrekt.	Kontroller, om netledningen er tilsluttet korrekt (S78).
Netledningen er lige tilsluttet.	Vent i mindst ét sekund, efter at du har sat projektoren i stikkontakten, før du trykker på POWER-knappen. Du kan ikke tænde for projektoren med det samme, efter at du har tilsluttet den (S43).
Lampedækslet er åbent. Sluk projektoren, og tag stikket ud af stikkontakten.Installer derefter lampedækslet korrekt, og tænd projektoren igen.
Sikkerhedsanordningen er aktiveret, fordi luftindtaget eller udluftningskanalen er blokeret, og den indvendige temperatur i projektoren er forøget.	Når sikkerhedsanordningen er aktiv, tændes der ikke for [POWER]-indikatoren, når du tilslutter netledningen. Du kan ikke deaktivere denne sikkerhedsanordning. Fjern eventuelle hindringer, der blokerer luftindtags- eller udluftningskanalen.*
Linseenheden er ikke monteret korrekt.	Linseenheden er ikke installeret korrekt. Tag projektoren ud af stikkontakten, installer linseenheden korrekt, og sæt derefter projektoren i stikkontakten igen. Hvis den samme adversel forekommer igen, kan der være en funktionsfejl i projektoren.*
Luftfilteret er ikke korrekt installeret.	Kontrollér, om luftfilteret er korrekt installeret (S208).
Tastelås er aktiveret.	Kontrollér at tastelås (S158) ikke er aktiveret for projektoren eller for fjernbetjeningen.

* Kontakt Canon Call Center.

■ Et billede fra projektoren kan ikke vises

Årsag Forholdsregel
Et kabel er ikke tilsluttet korrekt.	Kontroller, om projektoren er tilsluttet til computeren eller AV-udstyret korrekt (S74 – S77).
Der er ikke gået 20 sekunder, siden projektoren blev tændt.	Når projektoren tændes, vises åbningsvinduet i ca. 20 sekunder. Hvis du vil vise et billede øjeblikkeligt, skal du trykke på knappen OK på fjernbetjeningen eller sidekontrollen (S32, S35).
Der sendes intet billede fra AV-udstyret.	Kontroller, om der vises et billede på tilsluttet camcorder, dvd osv.
Tilslutningen til indgangsterminalen er ikke blevet udført korrekt.	Kontrollér om AV-udstyret er tilsluttet korrekt til projektorens indgangsterminal (S34).
Der er ikke blevet valgt nogen indgangssignaltype for det tilsluttede AV-udstyr.	Kontrollér at det samme indgangssignal er blevet korrekt valgt for det tilsluttede AV-udstyr fra menuen [Input] (S44).
Indgangssignaltypen er forkert.	Kontrollér om den valgte indgangssignaltype er korrekt (S127, S214).
Funktionen BLANK er aktiveret.	Tryk på knappen BLANK på fjernbetjeningen (S49).
Der vises ikke et billede på grund af et problem med computeren.	Sluk først for projektoren og derefter for computeren, og tænd dem igen.
Det eksterne skærmoutput er ikke indstillet korrekt på computeren.	Tænd for det eksterne skærmoutput på computeren. Hvis du vil tænde for det eksterne skærmoutput, skal du trykke på funktionstasten [LCD] eller [VGA] eller på en tast med et ikon for den eksterne skærm, mens du holder tasten [Fn] på computerens tastatur nede. I Windows 10 / Windows 8.1 / Windows 7 kan du tænde for billedoutput ved at holde Windows-logotasten nede og trykke på tasten [P]. Kombinationen af taster, der bruges til at udføre denne betjening, varierer alt efter modellen af computeren. Yderligere oplysninger findes i brugervejledningen til computeren.
Computeren er indstillet til dobbelt skærm (multi).	Hvis dobbelt skærmtilstand er valgt, skal du ændre computerens skærmoutput til spejltilstand. Output-indstillingsmetoden varierer blandt computerproducenter. Yderligere oplysninger findes i brugervejledningen til computeren.
Billedfilerne er ikke kompatible med USB-filsøgeren.	Projicering fra USB-flashdrev kræver JPEG-billeder med en opløsning på højst 10912x8640 punkter, enkeltbyte alfanumeriske filnavne og et FAT-formateret drev.
LAN-kablet (afskærmet snoet par) er ikke tilsluttet korrekt.	Når [LAN] eller [HDBaseT] er valgt i menuen [Input], skal du kontrollere, om LAN-kablet (afskærmet snoet par) er sat korrekt i projektoren (S79).

■ Der er ingen lyd

Årsag Forholdsregel
Lydkablet er ikke tilsluttet korrekt.	Kontrollér lydkablets tilslutning (S77).
Funktionen MUTE er aktiveret.	Tryk på knappen MUTE på fjernbetjeningen (S36).
Lydstyrken indstilles til minimum.	Tryk på knappen VOL på fjernbetjeningen eller på knappen VOL+ på sidekontrollen for at justere lydstyrken (S32, S36).
Der bruges et lydkabel med en indbygget modstand.	Brug et lydkabel uden en indbygget modstand.
Lydindgangsterminalvalget er [Slukket].	Skift Lydindgangsterminalen til den rigtige indstilling (S160).

■ Det viste billede er sløret

Årsag Forholdsregel
Billedet er ude af fokus. Juster fokus (S45).
Afstanden til skærmen er for kort.	Kontroller, om afstanden til skærmen er korrekt (S60).
Projektoren er ikke placeret lige foranskærmen.	Kontroller, om projektoren er placeret lige ud forskærmen. En lille fejl i projiceringsvinklen kan korrigeres gennem trapezjusteringsfunktionen (S100).
Projektoren er flyttet til etsted, hvor temperaturen varierer meget.	Når projektoren flyttes fra et sted med en lav temperatur til et sted med en høj temperatur, kan der dannes kondensvand på linsen. Kondensvandet vil fordampe efter et stykke tid, og projektoren vil være i stand til at vise et normalt billede.
Linsen er plettet. Rengør linsen (S207).
Sporingen er dårlig.	Juster sporingen med funktionen [Auto pc] (S127) eller [Sporing] (S128).
Videoen er sløret.	Aktiver bevægelsesslør-reduktion (S163).
Bevægelsesslør-reduktion er ikke tilgængelig.	Reduktion af bevægelsesslør er ikke til rådighed under projicering vha. USB-flashdrev eller netværksmultiprojicering.
Indstillingen for skarphed er ikke tilgængelig.	Skarpheden kan ikke ændres under visning på opdelt skærm.
Linseenheden er ikke installeret korrekt.	Kontroller, om linseenheden er installeret korrekt (S63).
Linseenheden er ikke aktiveret.	Kontroller, om linseenheden er installeret korrekt (S63).

■ Billedet kan ikke vises korrekt

Årsag Forholdsregel
Det viste billede er inverteret i lodret eller vandret retning.	Loftmonterings- eller bageste visningsindstilling er forkert. Kontroller indstillingen [Spejlvend V/L] i menuen [Installationsindstil.] (S143).
Klokfrekvensen på indgangssignalet er højere end 162 MHz.	Indstil signalklokfrekvensen til 162 MHz eller mindre på computeren.
Der benyttes et computerkabel, hvor nogle af benene ikke er tilsluttet.	Brug et computerkabel, hvor alle ben er tilsluttet.

■ Projektoren slukkes

Årsag Forholdsregel
Luftindtags- eller udluftningskanalen er blokeret.	Kontroller, om luftindtags- eller udluftningskanalen er blokeret. Hvis luftindtags- eller udluftningskanalen er blokeret, stiger den indvendige temperatur i projektoren, og strømmen automatisk afbrydes for at beskytte projektoren. ([WARNING]-indikatoren og [TEMP]-indikatoren lyser.) Vent, indtil projektorens temperatur falder, og kontrollér derefter, at luftindtags- og udluftningskanaler ikke er blokeret, og tænd for projektoren (S24, S31).
Luftfilteret er snavset. Kontroller, om luftfilteret er tilstoppet med støv.Hvis luftfilteret er tilstoppet, skal du rense eller udskifte det (S207, S208).
Lampen er i stykker (eller der er fejl i lampen).	Følg anvisningerne i “Vær opmærksom på følgende forsigtighedsregler under udskiftning af lamper, der ikke længere fungerer. Ellers kan det resultere i personskade.” (S18), hvis lampen er i stykker.
Driftsmiljøet er ikke korrekt.	Kontroller, om driftstemperaturen er mellem 0 °C og 40 °C (S23).Projektorens indstillinger skal justeres, når projektoren benyttes ved højder på 2.300 m eller derover. I menuen [Installationsindstil.] indstilles [Højt over havet] under [Professionel-indstillinger] til [Tændt] (S147).

■ Projektoren kan ikke sluttes til netværket

Årsag Forholdsregel
LAN-kablet (afskærmet snoet par) er ikke tilsluttet korrekt.	Kontroller, om LAN-kablet (afskærmet snoet par) er sat korrekt i projektoren (S79).
Projektoren har ikke været tændt længe nok (mindre end cirka 40 sekunder).	Netværksfunktioner er ikke tilgængelige i op til 40 sekunder, efter at projektoren er tilsluttet. Vent mindst 40 sekunder, og prøv derefter at tilslutte den igen (S85).
Projektoren kan ikke sluttes til et trådløst netværk.	Følg instruktionerne i “Netværksindstilling” (S87 – S88), “Trådløst LAN (Wi-Fi)” (S28) og “Detaljerede indstil. (trådløs)” (S180 – S184) for at konfigurere projektoren igen. I PJ AP-tilstand skal du prøve at ændre den trådløse kanal på projektoren (S180 – S184). I infrastrukturtilstand skal du prøve at ændre den trådløse kanal på adgangspunktet. Kontakt Canon Call Center, hvis det stadig ikke er muligt at oprette forbindelse.
En HDBaseT-transmitter eller lignende enhed er ikke tændt.	Kontroller strømforsyningen til HDBaseT-transmitteren.

■ Fjernbetjeningen kan ikke anvendes

Årsag Forholdsregel
Batterierne er ikke installeret korrekt, eller de er løbet tør.	Kontroller, om batterierne er installeret korrekt. Hvis batterierne er installeret korrekt, skal du udskifte dem med nogle nye (S37).
Du anvender fjernbetjeningen uden for dens rækkevidde.	Kontroller, om du anvender fjernbetjeningen uden for dens rækkevidde i forhold til placeringen af projektorens hovedenhed (S38).
Der er en forhindring mellem projektoren og fjernbetjeningen.	Fjern forhindringen mellem den infrarøde fjernmodtager på projektorens hovedenhed og fjernbetjeningen, eller peg fjernbetjeningen i en retning uden forhindringer.
Du anvender fjernbetjeningen i et upassende driftsmiljø.	Kontroller, om den infrarøde fjernmodtager på projektorens hovedenhed udsættes for direkte sollys eller kraftigt lys fra lysudstyr (S38).
Kanalindstillingen på fjernbetjeningen svarer ikke til projektorens indstilling.	Kontroller, om kanalindstillingen på fjernbetjeningen er blevet ændret. Du kan kontrollere indstillingen [Fjernbetjeningskanal] i menuen [Systemmindstillinger] (S159).
Tastelåsfunktionen forhindrer anvendelse af fjernbetjeningen.	Kontroller, om [Tastelås] er aktiveret for at forhindre anvendelse af fjernbetjeningen.Indstil [Tastelås] til [Slukket] i menuen [Systemmindstillinger] (S158).
Lys fra værelsesbelysningen kommer ind i den infrarøde fjernmodtager.	Bloker for lyset.

Sikkerhedsrelaterede symboler på produktet

Hvis disse symboler findes på produktet, har de følgende betydninger.

Symbol Betyder
	|	“Tændt” (strøm)
		“Slukket” (strøm)
		Standby
		“Tændt/Slukket” (tryk-tryk)
		Jord; jordforbindelse
		Beskyttende jord; beskyttende jordforbindelse
		Farlig spænding indeni.Åbn ikke dækslerne, medmindre andet er angivet.
		Forsigtig, varm overflade.Må ikke berøres.
		Forsigtig, farlige ventilatorblade i bevægelse.Hold afstand til ventilatorblade i bevægelse.
		Forsigtig, meget kraftigt lys.Se ikke direkte ind i strålen.
		Ikke til brug i hjemmet.
		LASERSTRÅLING

Talværdier

6-akse farvejustering.... 139

A

Adgangskode.... 165, 166

AMX Device Discovery 186

Analog pc 1 / DVI-I-terminal...... 34

Analog pc 2 / COMPONENT-terminal.... 34

Angivelse af skærmstatus...... 126

AUDIO IN-terminal.... 34

AUDIO OUT-terminal 34

Auto pc.... 127

B

Billedjustering.... 118, 134

BLANK 49

C

Crestron RoomView.... 186

D

D. ZOOM.... 52

Diasshow 56, 130, 132

DICOM SIM.... 47

Digital zoom 35

Direkte strøm til.... 163

DVI-I-terminal.... 34

Dynamisk gamma 138

E

Effekt af omgivende lys.... 137

F

Fjernbetjening 35, 37, 159

FREEZE.... 49

G

Gamma 136

H

HDBaseT....5, 161

HDBaseT-terminal....34, 77, 79

HDMI-terminal 34

|

Indstillinger for strømbesparelse .....50

Information 118, 188

Inputindstillinger ....118, 126

Inputterminal 34

Installationsindstil. 118, 142

J

Justering af lydstyrke ....51

K

Kabelførte netværk....79, 176

Kantblanding 5, 105, 148

Kontrast....135

Korrigering af hukommelsesfarve ...139

L

Lampemodus 141

Lampeudskiftning ......210, 212

LED-indikator 32, 224

Loft monteret 143

Logovisning 155

Luftfilter 208

Lysstyrke 135

M

MENU 116

Menu 116

MUTE 51

N

Netværksadgangskode 174

Netværksindstillinger 118, 173

Netværksmultiprojicering (NMPJ) 5, 199

Nulstil 141, 172

0

OK 35

Omgivende lys 137

Pc-fri multiprojicering 131

PJLink 185,203

Projektor til.... 155

Projicering fra flere projektorer 111, 131

Sidekontrol.... 32

Signaltype 214

Skarphed.... 136

Skærmfarve 152

Skærmopløsning (forberedelse af computeren) 45

Slå lyden fra.... 51

Sporing.... 128

Sprog.... 164

Støjreduktion.... 137, 138

Systemindstillinger.... 118, 153

T

Tastelås.... 158

Terminaler og konnektorer 34

Testmønster 104

Trådløse netværk.... 80, 180

U

USB-port 34

V

Valg af sprog 164

Visning bagfra 143

VOL 51

W

WARNING-indikator 32, 224

Wi-Fi....6

Zoomning ind på en del af et billede ....52

• Lampe Delnr.: RS-LP12 - Loftsophæng Delnr.: RS-CL15*1 - Arm til loftsophæng Delnr.: RS-CL17 ^*1 - Rør til loftsophæng (350 – 550 mm) Delnr.: RS-CL08 ²

- Rør til loftsophæng (550 – 950 mm) Delnr.: RS-CL09*2

- Luftfilter Delnr.: RS-FL05

• Fjernbetjening Delnr.: RS-RC07

• Fjernbetjening Delnr.: RS-RC05

*1 Når projektoren monteres i loftet, skal både loftsophænget (RS-CL15) og loftsophængsarmen (RS-CL17) benyttes. *2 Brug ovenstående materialer til at hænge projektoren i loftet.
