BRUGSANVISNING m18 R1 AMD ALIENWARE

Bemærk, forsigtig og advarsel

(i) BEMÆRK: En NOTE angiver vigtige oplysninger, som hjælper dig med at bruge produktet bedre.
△FORSIGTIG: FORSIGTIG angiver enten en mulig beskadigelse af hardware eller tab af data, og oplyser dig om, hvordan du kan undgå dette problem.
ADVARSEL: ADVARSEL angiver risiko for tingskade, legemsbeskadigelse eller død.

Indholdsfortegnelse

Kapitel 1: Arbejde med indersiden af din computer....6

Før du udfører arbejde på computerens indvendige dele....6

Sikkerhedsinstruktioner....6

Beskyttelse mod elektrostatisk afladning (ESD)....7

ESD-feltservicesæt....7

Efter du har udført arbejde på computerens indvendige dele....8

Efter du har udført arbejde på computerens indvendige dele....8

Kapitel 2: Sådan fjernes og monteres komponenter....10

Anbefalet værktøj....10

Liste over skruer....10

Hovedkomponenter i Alienware m18 R1 AMD....11

Bunddæksel....13

Sådan fjernes bunddækslet....13

Sådan monteres bunddækslet....15

Batteri....17

Forholdsregler for litium-ion-batteri....17

Sådan fjernes batteriet....17

Sådan monteres batteriet....18

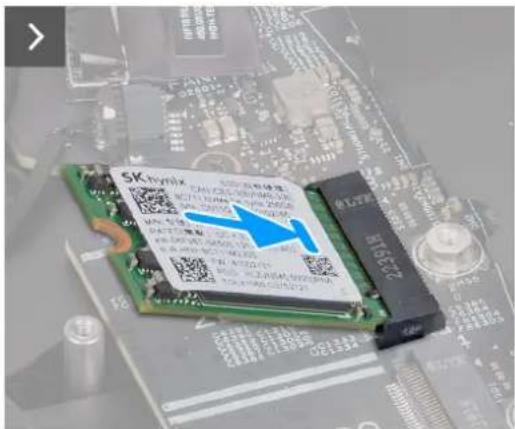

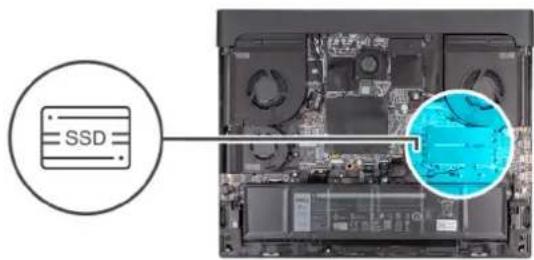

Solid state-drev....19

Sådan fjernes M.2 2280 solid state-drevet i slot ét og to....19

Sådan monteres M.2 2280 solid state-drevet i slot ét og to....20

Sådan fjernes M.2 2230-solid state-drevet i slot tre....21

Sådan monteres M.2 2230solid state-drevet i slot tre....22

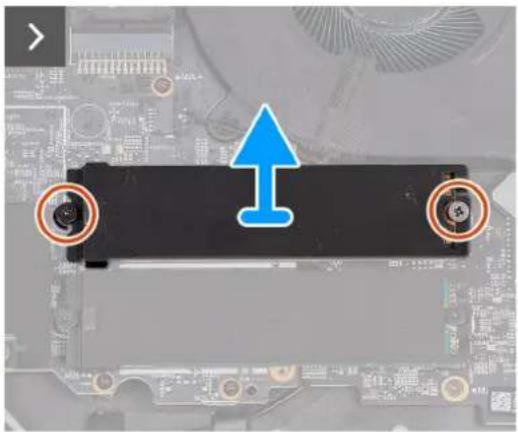

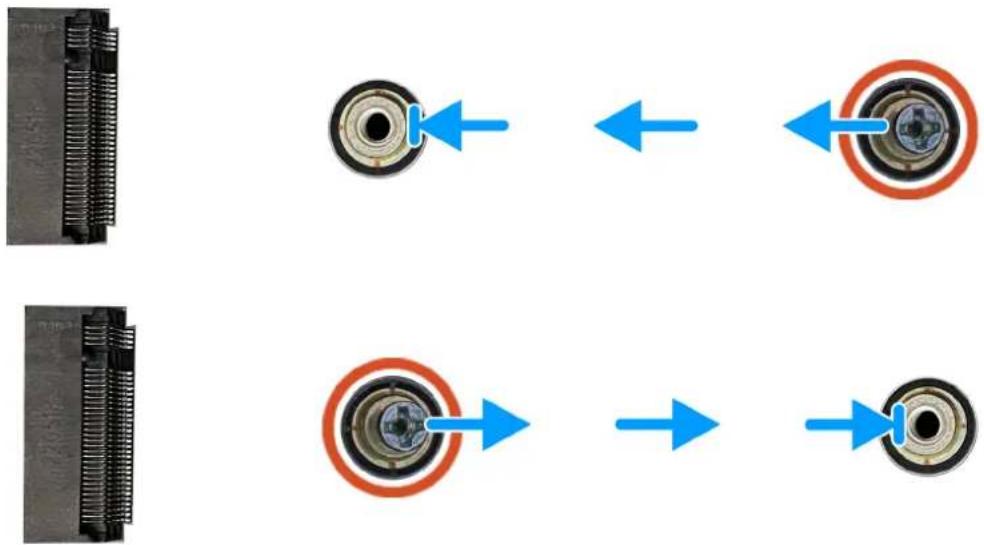

Procedure til fjernelse af skruemonteringen i SSD-slot ét og to....23

Hukommelse....24

Sådan fjernes hukommelsesmodulet....24

Sådan monteres hukommelsesmodule....26

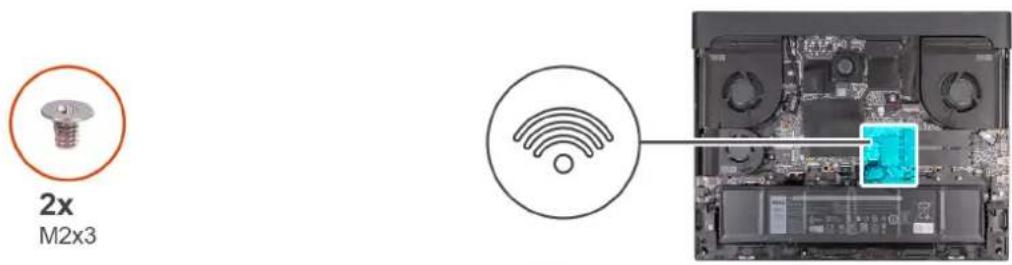

Trådløst kort....27

Sådan fjernes det trådløse kort....27

Sådan monteres det trådløse kort....28

Blæser....29

Sådan fjernes den lille blæser....29

Sådan monteres den lille blæser....29

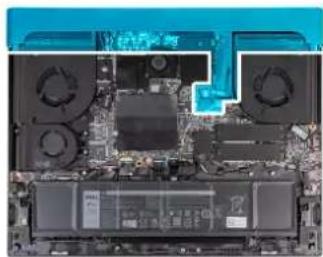

Bageste I/O-dæksel....30

Sådan fjernes det bageste I/O-dæksel....30

Sådan monteres det bageste I/O-dæksel....31

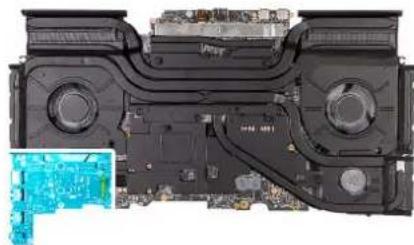

I/O-kort....32

Sådan fjernes I/O-kortet....32

Sådan monteres I/O-kortet....34

Højttalere....35

Sådan fjernes højttalerne....35

Sådan monteres højttalerne....35

Strømadapterport....36

Sådan fjernes pegefeltet.... 39

Sådan monteres pegefeltet....40

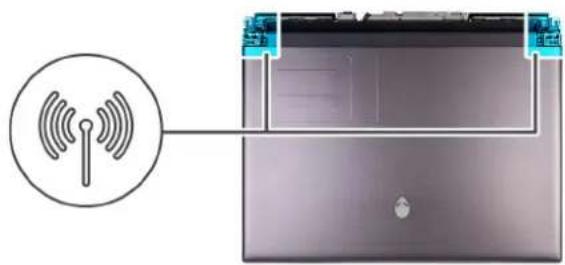

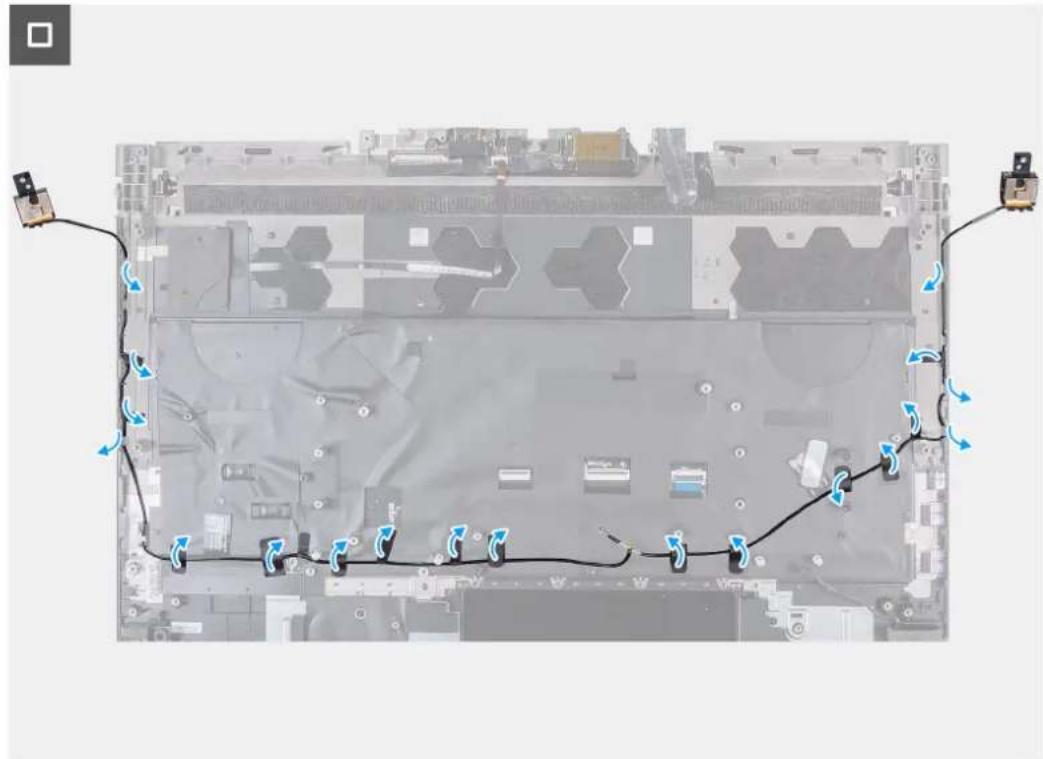

Antenner....41

Sådan fjernes antennerne....41

Sådan monteres antennerne....43

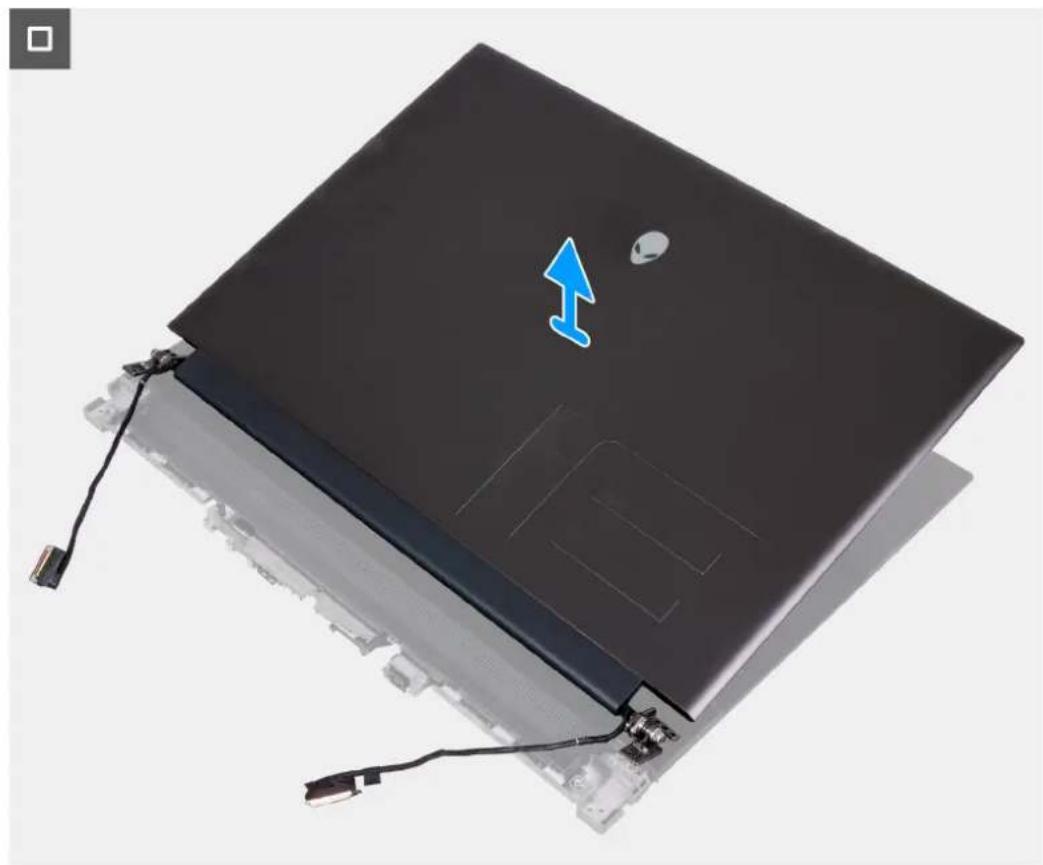

Skærmmodul....44

Sådan fjernes skærmmodule....44

Sådan monteres skærmmodulet....47

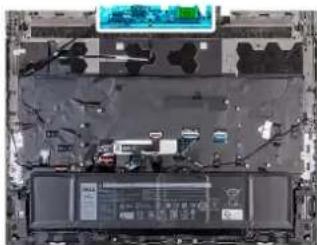

Tastaturcontrollerkort....50

Sådan fjernes tastaturcontrollerkortet....50

Sådan monteres tastaturcontrollerkortet....50

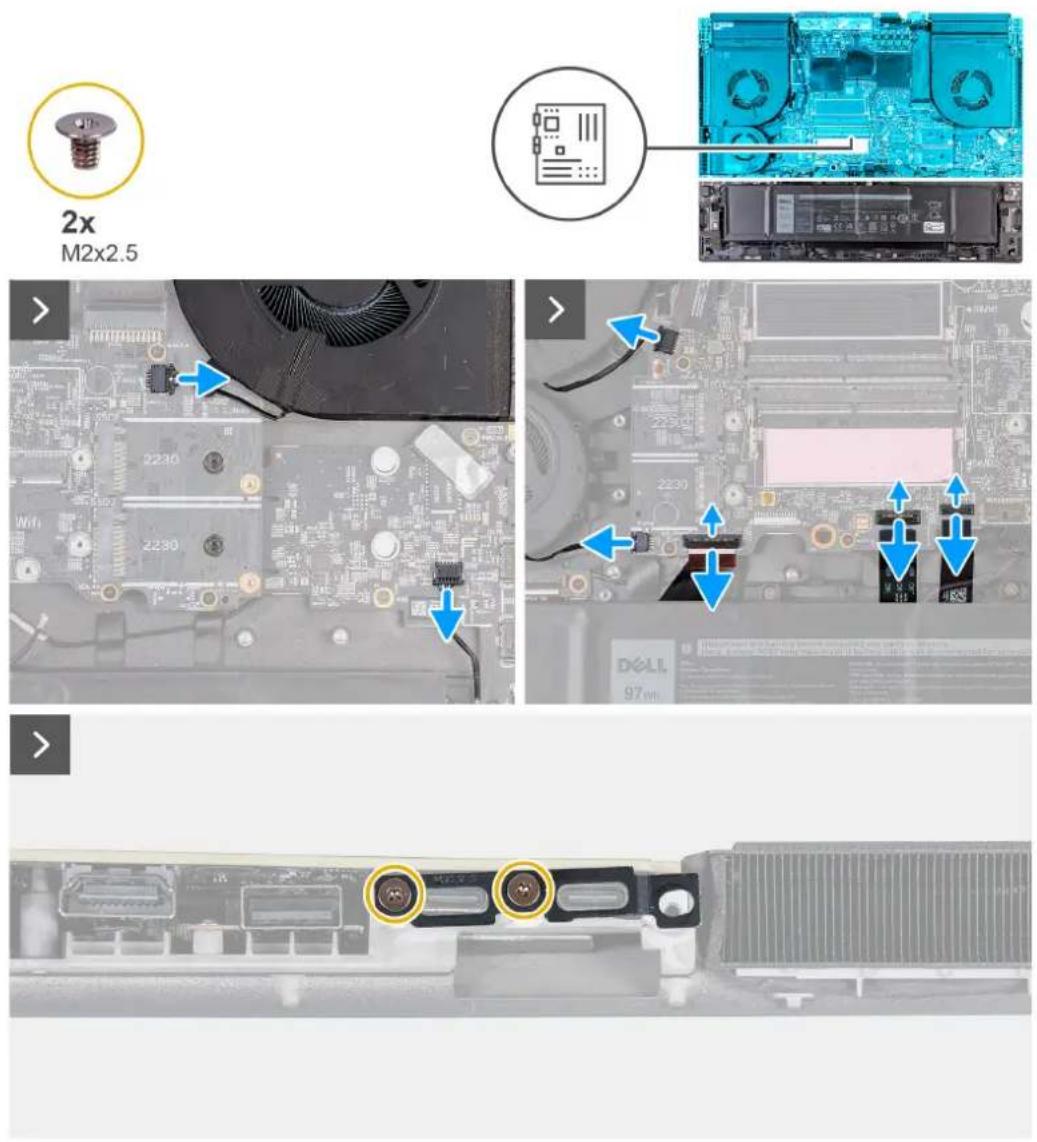

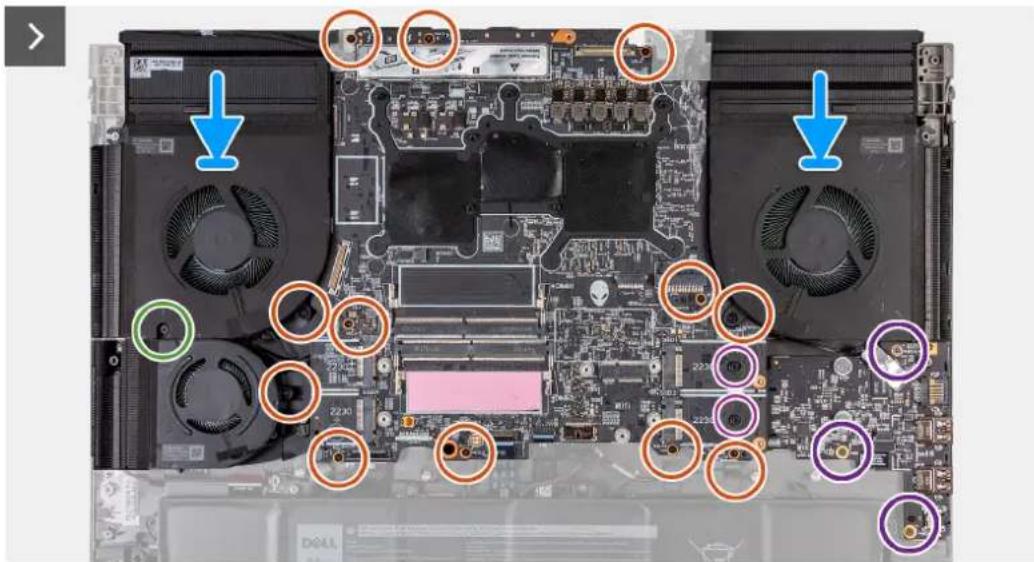

Bundkort....51

Sådan fjernes bundkortet....51

Sådan monteres bundkortet....55

Kølelegememodul....60

Sådan fjernes kølelegememodulet....60

Sådan monteres kølelegememodulet....62

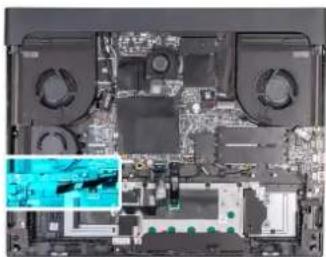

Lydkort....63

Sådan fjernes lydkortet....63

Sådan monteres lydkortet....64

USB Type-C-kort....65

Sådan fjernes USB Type-C-kortet....65

Sådan monteres USB Type-C-kortet....66

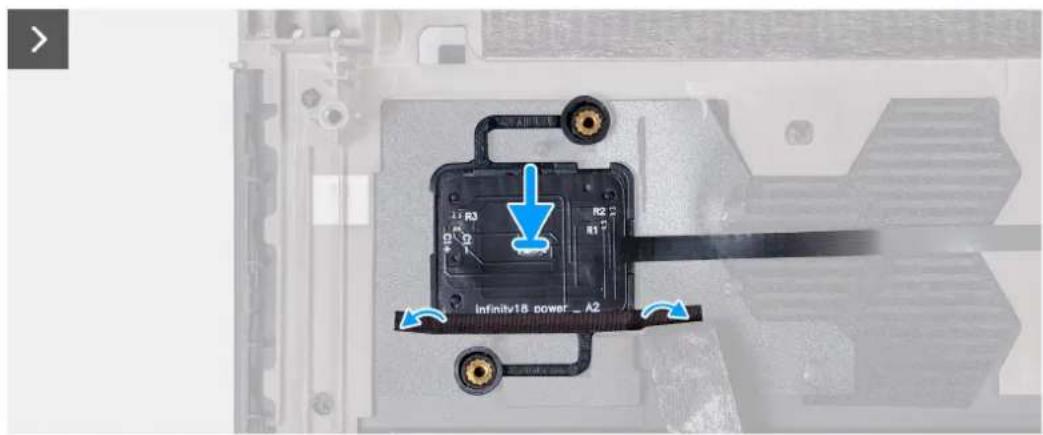

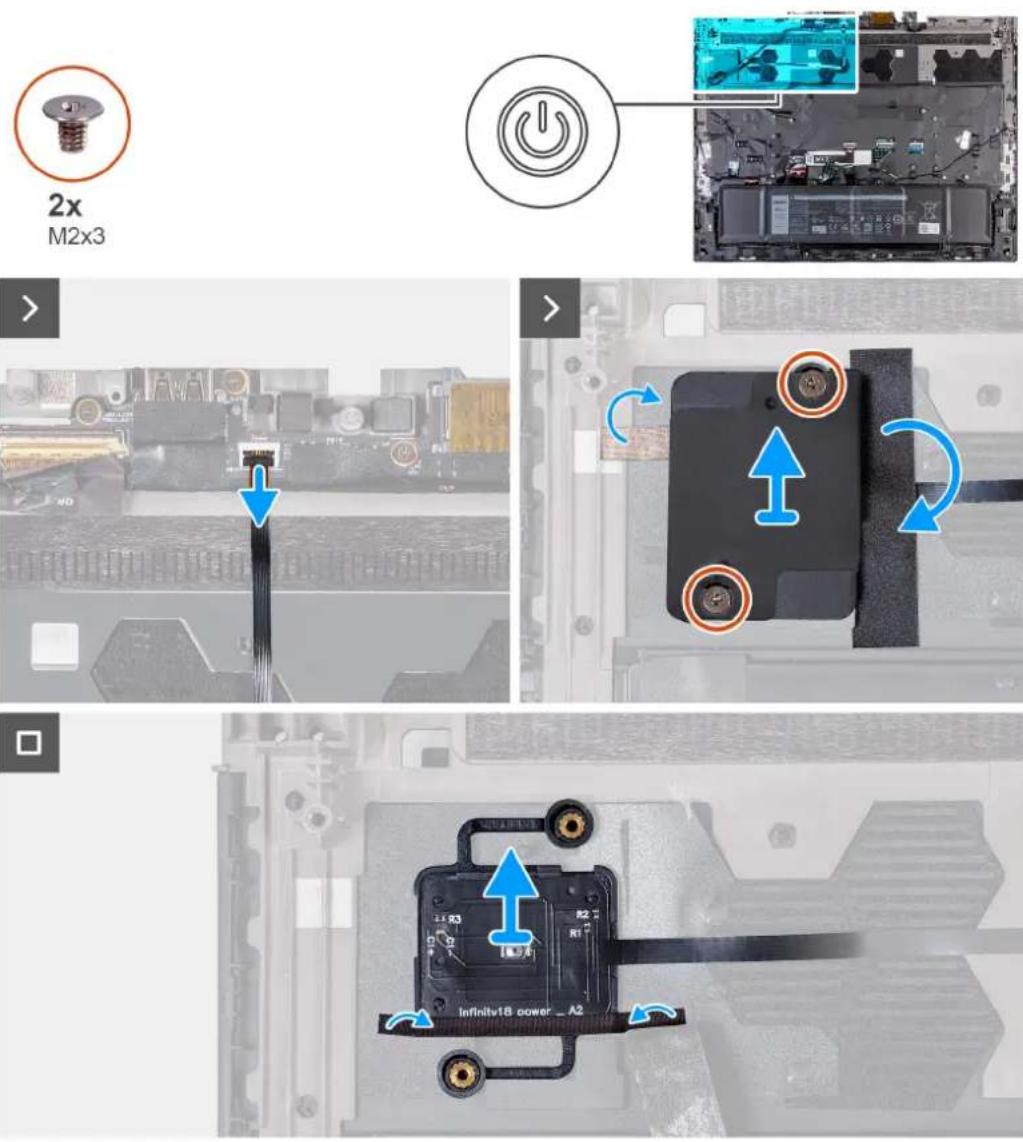

Tænd/sluk-knap....68

Sådan fjernes tænd/sluk-knappen....68

Sådan monteres tænd/sluk-knappen....69

Händledsstøtte- og tastaturmodul....71

Kapitel 4: Systemopsætning....75

Åbning af programmet BIOS-opsætning....75

Navigationstaster....75

Oversigt over BIOS....75

Startrækkefølge....75

Indstillinger i systemkonfigurationsmenuen....76

System- og opsætningsadgangskode 86

Tildeling af en systemopsætningsadgangskode....87

Sådan slettes eller ændres en eksisterende systemopsætningsadgangskode....87

Rydning af CMOS-indstillinger....88

Rydning af BIOS (systemopsætning) og systemadgangskoder....88

Sådan opdateres BIOS'en....88

Sådan opdateres BIOS'en i Windows.... 88

Sådan opdateres BIOS ved hjælp af USB-drevet i Windows....88

Opdatering af BIOS fra F12-menuen Engangsstart....89

Kapitel 5: Fejlfinding....90

Händtering af opsvulmede litium-ion-batterier....90

Gendannelse af operativsystemet....93

Sikkerhedskopieringsmedie og genopretningsmuligheder....93

Wi-Fi-strømcyklus....93

Dræning af tilbageværende reststrøm (udfør hård nulstilling)....93

Kapitel 6: Rekvirere hjælp og kontakte Alienware....95

Arbejde med indersiden af din computer

Før du udfører arbejde på computerens indvendige dele

Om denne opgave

i BEMAERK: Billederne i dette dokument kan afvige fra din computer afhængigt af den bestilte konfiguration.

Trin

1. Gem og luk alle åbne filer, og luk alle åbne programmer.
2. Sluk computeren. Klik på Start > ⏻Tænd/sluk > Luk computeren.

i BEMAERK: Hvis du bruger et andet operativsystem, se i dokumentationen for dit operativsystem for vejledning ved nedlukning.

1. Tag stikkene til computeren og alle tilsluttede enheder ud af stikkontakterne.
2. Frakobl alle tilsluttede netværksenheder og perifert udstyr så som tastatur, mus og skærm fra computeren.

FORSIGTIG: Frakobl, for at frakoble et netværkskabel, først kablet fra computeren, og frakobl det derefter fra netværksenheden.

Sikkerhedsinstruktioner

Følg sikkerhedsinstruktionerne med henblik på din egen sikkerhed og for at beskytte computeren og arbejdsmiljøet mod mulige skader. Med mindre andet er beskrevet, det antages, at du har læst sikkerhedsvejledningen, der blev leveret med din computer.

ADVARSEL: Før du arbejder indeni computeren, skal du læse den sikkerhedsinformation, der blev leveret sammen med din computer. Se hjemmesiden om overensstemmelse med bestemmelser og regulativer på www.dell.com/regulatory_compliance for flere oplysninger om bedste fremgangsmåder for sikkerhed.
ADVARSEL: Fjern alle strømkilder fra computeren, inden computerens dæksel eller paneler åbnes. Når du er færdig med at arbejde med computerens indvendige dele, skal du genmontere alle dæksler, paneler og skruer, inden computeren sluttes til en stikkontakt.
FORSIGTIG: Undgå beskadigelse af computeren ved at sørge for, at arbejdsfladen er flad, tør og ren.
FORSIGTIG: For at undgå at beskadige komponenter og kort skal du holde på kanterne og undgå at røre ved ben og kontakter.
FORSIGTIG: Du skal kun udføre fejlfinding og reparation som autoriseret eller under vejledning af Dells tekniske team. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af garantien. Se sikkerhedsinstruktionerne, der fulgte med produktet, eller find dem på www.dell.com/regulatory_compliance.
FORSIGTIG: Før du rører ved noget inde i computeren, skal du have jordforbindelse ved at røre ved en umalet metaloverflade, som for eksempel metallet på computerens bagside. Mens du arbejder, skal du med jævne mellemrum røre ved en umalet metaloverflade for at fjerne statisk elektricitet, der kan skade de indvendige dele.
FORSIGTIG: Når du fjerner et kabel, skal du trække i stikket eller tappen, ikke i selve kablet. Nogle kabler er forsynet med stik med låsetappe eller fingerskruer, som du skal frigøre, før du tager kablet ud. Når kabler frakobles skal du sikre dig, at de flugter med hinanden, så benene på stikkene ikke bøjes. Når kabler tilsluttes skal du sikre dig, at portene og stikkene flugter og sidder rigtigt i forhold til hinanden.
FORSIGTIG: Tryk for at skubbe eventuelle installerede kort ud af mediekortlæseren.

△FORSIGTIG: Vær forsigtig, når du håndterer lithium-ion-batterier i bærbare pc'er. Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt.
(i) BEMÆRK: Computerens og visse komponenters farve kan afvige fra, hvad der vist i dette dokument.

ESD er til stor bekymring, när du håndterer elektroniske komponenter, især følsomme komponenter som ekspansionskort, processorer, hukommelses-DIMM'er og systemkort. Meget små afladninger kan beskadige kredsløb på måder, som måske ikke er indlysende, såsom intermitterende problemer eller kortere levetid. I kraft med, at industrien råber på lavere strømkrav og øget tæthed, er ESD-beskyttelse af stigende bekymring.

På grund af den øgede tæthed i de halvledere, der anvendes i nyere Dell-produkter, er følsomheden over for statisk skade nu højere end i tidligere Dell-produkter. Af denne grund gælder nogle tidligere godkendte metoder til håndtering af dele ikke længere.

To kendte ESD-skadetyper er nedbrud og intermitterende fejl.

• Nedbrud – nedbrud udgør ca. 20 procent af ESD-relaterede fejl. Skaden medfører øjeblikkeligt og fuldstændigt tab af enhedens funktionalitet. Et eksempel på nedbrud er en hukommelses-DIMM, der har fået et statisk chok og straks genererer et "Ingen POST/Ingen Video"-symptom med en bipkode, der udsendes for manglende eller ikke-funktionel hukommelse.
• Intermitterende fejl – Intermitterende fejl udgør ca. 80 procent af ESD-relaterede fejl. Den høje procent af intermitterende fejl betyder, at skader det meste af tiden ikke umiddelbart kan genkendes. DIMM'en får et statisk chok, men sporing er kun svækket og frembringer ikke umiddelbart ydre symptomer relateret til skaden. Det kan tage det svækkede spor uger eller måneder at smelte, og i mellemtiden kan det forårsage en nedbrydning af hukommelsesintegritet, intermitterende hukommelsesfejl osv.

Intermitterende (også kaldet latent eller "walking wounded") fejl er den fejltype, der er vanskeligst at genkende og fejlfinde.

• Brug en kablet ESD-håndledsrem, der er korrekt jordet. Brugen af trådløse antistatiske remme er ikke længere tilladt. De giver ikke tilstrækkelig beskyttelse. Det giver ikke tilstrækkelig ESD-beskyttelse af dele med øget følsomhed over for ESD-skade, at du rører ved chassis, inden du håndterer delene.
• Händter alle statisk følsomme komponenter i et statisk sikkert område. Brug antistatisk gulv- og bordbelægning, hvor det er muligt.
• Når du pakker en statisk følsom komponent ud af emballagen, skal du ikke fjerne komponenten fra det antistatiske emballagemateriale, før du er klar til at installere komponenten. Sørg for at aflade statisk elektricitet fra din krop, inden du åbner det antistatiske emballagemateriale.
• Placer en statisk følsom komponent i en antistatisk beholder eller antistatisk emballage, inden du flytter den.

ESD-feltservicesæt

Det uovervågede feltservicesæt er det mest brugte servicesæt. Hvert feltservicesæt inkluderer tre hovedkomponenter: Antistatisk måtte, håndledsrem og tilknytningsledning.

Komponenter i et ESD-feltservicesæt

Komponenterne i et ESD-feltservicesæt er:

• Antistatisk måtte – Den antistatiske måtte er dissipativ, og dele kan placeres på den under serviceprocedurer. Når en antistatisk måtte anvendes, skal din håndledsrem være tætsiddende og tilknytningsledningen skal være forbundet til måtten og til et stykke blottet metal på systemet, som der arbejdes på. Når de udrulles ordentligt, kan servicedele fjernes fra ESD-posen og placeres direkte på måtten. ESD-følsomme genstande er sikre i din hånd, på ESD-måtten, i systemet eller inde i en pose.
• Håndledsrem og tilknytningsledning – Håndledsremmen og tilknytningsledningen kan enten forbindes direkte mellem dit håndled og det blottede metal på hardwaren, hvis ESD-mätten er ikke påkrævet, eller forbundet til den antistatiske måtte for at beskytte hardware, der er midlertidigt placeret på måtten. Den fysiske forbindelse mellem håndledsremmen og tilknytningsledningen mellem din hud, ESD-mätten og hardwaren, er kendt som tilknytning. Brug kun feltservicesæt med en håndledsrem, måtte og tilknytningsledning. Brug aldrig trådløse håndledsremme. Vær altid opmærksom på, at de indvendige ledninger i en håndledsrem er udsat for normal slid og skal tjekkes regelmæssigt med en håndledstester for at undgå skade på ESD-hardware. Det anbefales at teste håndledsremmen og tilknytningsledningen mindst en gang om ugen.
• ESD-håndledsremtester – Ledningerne inden i en ESD-rem bliver beskadigede over tid. Når et uovervåget sæt anvendes, er det bedste praksis at teste remmen regelmæssigt før hvert eftersyn og mindst en gang om ugen. En håndledsremtester er den bedste metode til at udføre denne test. Hvis du ikke har din egen håndledsremtester, kan du tjekke på dit lokale kontor for at

se, om de har en. For at udføre testen skal du koble håndledsremmens tilknytningsrem til testeren, mens den er fastgjort til dit håndled. Tryk på knappen for at teste. En grøn LED-lampe er tændt, hvis testen er udført; en rød LED-lampe er tændt, og en alarm lyder, hvis testen mislykkedes.

• Isolatorelementer – Det er afgørende at holde ESD-følsomme enheder, f.eks. plastikhylstre til kølelegemer, væk fra indvendige dele, som er isolerende og ofte sprængfarlige.
• Arbejdsmiljø – Før udrulning af ESD-feltservicesættet, skal situationen vurderes på kundens placering. For eksempel er udrulning af sættet til et servermiljø anderledes end for et desktop- eller bærbart miljø. Servere er typisk installeret i et stativ inde i et datacenter, og desktops eller bærbare er typisk placeret på kontorskriveborde eller båse. Kig altid efter et stort åbent arbejdsområde, der er uden rod og stort nok til at udrulle ESD-sættet med yderligere plads til at huse den systemtype, som repareres. Arbejdspladsen bør også være fri for isolatorer, der kan forårsage en ESD-hændelse. På arbejdsområdet bør isolatorer som Styrofoam og andet plastik altid flyttes mindst 30 centimeter væk fra følsomme dele før fysisk håndtering af hardware-komponenter
• ESD-emballage – Alle ESD-følsomme enheder skal afsendes og modtages i statisk sikker emballage. Statisk afskærmede metalposer foretrækkes. Dog bør du altid returnere den beskadigede del vha. den samme ESD-pose og emballage, som den nye del ankom i. ESD-posen bør foldes over og lukkes med tape, og al det samme skummateriale bør bruges i den originale boks, som den nye del ankom i. ESD-følsomme enheder bør kun fjernes fra emballagen ved en ESD-beskyttet arbejdsflade, og dele bør aldrig placeres oven på ESD-posen, da kun posens inderside er beskyttet. Placér altid dele i din hånd, på ESD-måtten, i systemet eller inden i en antistatisk pose.
• Transport af følsomme komponenter – Under transport af ESD-følsomme komponenter, f.eks. reservedele eller dele, der skal returneres til Dell, er det vigtigt at placere disse dele i antistatiske poser med henblik på sikker transport.

Oversigt over ESD-beskyttelse

Det anbefales, at man på alle tidspunkter benytter den traditionelle tilsluttede ESD-håndledsrem til jordforbindelse og beskyttende antistatiske måtte under eftersyn af Dell-produkter. Derudover er det vigtigt, at ingenierer opbevarer følsomme dele adskilt fra alle isolatordele under eftersyn, og at de benytter antistatiske poser til transport af følsomme komponenter.

Efter du har udført arbejde på computerens indvendige dele

Om denne opgave

FORSIGTIG: Det kan beskadige computeren alvorligt at efterlade bortkomme eller løse skruer inde i computeren.

Trin

1. Genmonter alle skruer, og sørg for, at der ikke er løse skruer inde i din computer.
2. Tilslut alle eksterne enheder, alt tilbehør eller alle kabler, som du fjernede, før du begyndte at udføre arbejde på computeren.
3. Udskift alle mediekort, harddiske eller andre dele, som du fjernede, før du begyndte at udføre arbejde på computeren.
4. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.
5. Tænd computeren

Efter du har udført arbejde på computerens indvendige dele

Om denne opgave

FORSIGTIG: Det kan beskadige computeren alvorligt at efterlade bortkomme eller løse skruer inde i computeren.

Trin

1. Genmonter alle skruer, og sørg for, at der ikke er løse skruer inde i din computer.
2. Tilslut alle eksterne enheder, alt tilbehør eller alle kabler, som du fjernede, før du begyndte at udføre arbejde på computeren.

3. Udskift alle mediekort, harddiske eller andre dele, som du fjernede, før du begyndte at udføre arbejde på computeren.

4. Tilslut computeren og alle tilsluttede enheder til deres stikkontakter.

5. Tænd computeren

Sådan fjernes og monteres komponenter

i| BEMÆRK: Billederne i dette dokument kan afvige fra din computer afhængigt af den bestilte konfiguration.

Anbefalet værktøj

Procedurerne i dette dokument kræver eventuelt følgende værktøj:

• Stjerneskruetrækker nr. 0
- Plastikskraber

Liste over skruer

i BEMÆRK: Når skruer fjernes fra en komponent, anbefales det at bemærke skruetypen, antallet af skruer, og dernæst igen placere dem i en skrueopbevaringsboks. Dette er for at sikre, at det korrekte antal skruer og den korrekte skruetype gendannes, når komponenten er udskiftet..
i BEMÆRK: Nogle computere har magnetiske overflader. Sørg for, at skruerne ikke efterlades fastskruet til sådanne overflader ved udskiftning af en komponent.
i BEMÆRK: Skruefarven kan variere alt efter den bestilte konfiguration.

Tabel 1. Liste over skruer

Komponent Skruetype Antal Billede af skrue
Bunddæksel M2.5x8 (fastmonteret skrue) 2
Bunddæksel M2,5x5 6
2280 eller 2230 solid state-drev i SSD-slot ét og to	M2x3,5 2
2230 solid state-drev i SSD-slot tre	M2x3,5 2
Beslag til trådløst kort M2x3 2
Lille blæser M2x4 3
Bageste I/O-dæksel M2x3 3
Bageste I/O-dæksel M2,5x5 2
I/O-kort M2x3 4
Batteri M2x3 4

Tabel 1. Liste over skruer (fortsat)

Komponent Skruetype Antal Billede af skrue
Strømadapterportens beslag M2x3	2
Hængsler til skærmmodul M2,5x5	8
Pegefeltsbeslag M2x2 4
Pegefelt M2x2 4
Antenne M2x3 2
Tastaturcontrollerkort M2x2 2
Type-C-beslag M2x2,5 2
Bundkort	M2x4M2x3	123
Bundkort	M2x6 1
Kølelegememodul M2x4 (fastmoneret) 8			[245Y]
Lydkort M2x3 2
USB Type-C-kort M2x4 3
Beslag til tænd/sluk-knappen M2x3 2
Højre blæser M2x4 1			[644W]
Venstre blæser 1Venstre blæser 2	M2x4M2x4	11

Hovedkomponenter i Alienware m18 R1 AMD

1. Bageste I/O-dæksel
2. Bunddæksel
3. USB Type-C-kort
4. Hukommelsesmoduler
5. I/O-kort
6. Blæser- og kølelegememodul
7. Bundkort
8. Højttalere
9. Pegefeltslot
   10.Pegefelt
10. Antenneholder
11. Skærmmodul

12. Lydkort

13. Batteri

15.M.2 2280-solid state-drev

16.M.2 2230-solid state-drev

1. Trådløst kort

2. Tastaturcontrollerkort

19.Lille blæser

i BEMÆRK: Computere, der sendes med NVIDIA GeForce RTX 4080-/4090-grafikkort og AMD RX 7600M XT-grafikkort, har et M.2 2230- og to M.2 2280-slots til solid state-drev, mens computere, der sendes med NVIDIA GeForce RTX 4050-/4060-/4070-grafikkort har to M.2 2280-slots til solid state-drev.

i BEMÆRK: Dell leverer en komponentliste med de tilsvarende komponentnumre for den købte originale systemkonfiguration. Disse dele er tilgængelige i henhold til den garantidækning, som kunden har købt. Kontakt din Dell-salgsrepræsentant angående købstilbud.

Bunddæksel

Sådan fjernes bunddækslet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

Om denne opgave

Følgende billede(r) angiver placeringen af bunddækslet og giver en visuel fremstilling af fjernelsesproceduren.

6x

M2.5x5

2x

M2.5×8

1. Fjern de seks skruer (M2.5x5), der fastgør bunddækslet til håndledsstøtte- og tastaturmodulet.
2. Løsn de to fastmonterede skruer (M2.5x8), der fastgør bunddækslet til håndledsstøtte- og tastaturmodulet.
3. Lirk bunddækslet af fra nederste venstre side, og fortsæt med at lirke siderne af bunddækslet op.
4. Løft og skub bunddækslet af håndledsstøtte- og tastaturmodulet.

Sådan monteres bunddækslet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af bunddækslet og giver en visuel fremstilling af monteringsproceduren.

6x
M2.5x5

2x
M2.5x8

1. Skub tapperne øverst på bunddækslet ind under det bageste I/O-dæksel, og klik bunddækslet på håndledsstøtte- og tastaturmodulet.
2. Spænd de to fastmonterede skruer (M2.5x8) på bunddækslet, der fastgør bunddækslet til håndledsstøtte- og tastaturmodulet.
3. Genmonter de seks skruer (M2.5x5), der fastgør bunddækslet til håndledsstøtte- og tastaturmodulet.

Næste trin

1. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

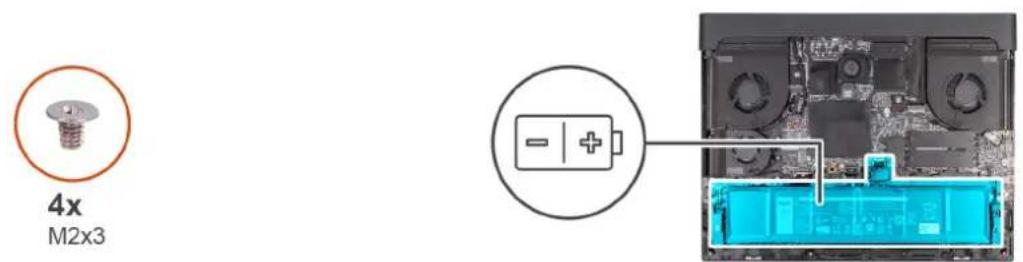

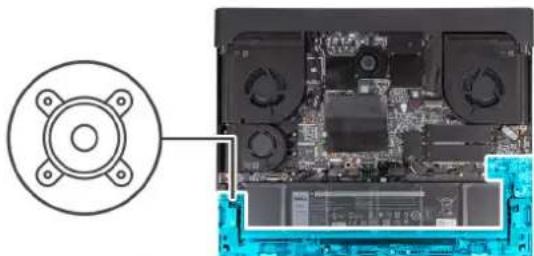

Batteri

Forholdsregler for litium-ion-batteri

FORSIGTIG:

•Vær forsigtig, når du håndterer lithium-ion-batterier.

- Aflad batteriet fuldstændigt, inden du fjerner det. Kobl vekselstrømsadapteren fra systemet, og lad computeren køre på batteri – batteriet er helt afladet, när computeren ikke længere tændes, hvis du trykker på tænd/sluk-knappen.

- Man må ikke knuse, smide, beskadige batteriet eller stikke fremmedlegemer ind i det.

- Udsæt ikke batteriet for høje temperaturer, og skil ikke batteripakker eller celler ad.

- Sæt ikke overfladen af batteriet under tryk.

•Bøj ikke batteriet.

- Brug ikke værktøj af nogen art til at lirke på batteriet.

• Sørg for, at alle skruer under serviceringen af dette produkt ikke forsvinder eller lægges det forkerte sted for at undgå, at batteriet eller andre systemkomponenter får huller eller tager skade.
• Hvis batteriet sidder fast i en enhed på grund af opsvulmning, må du ikke forsøge at frigøre det, da punktering, bøjning eller knusning af et litium-ion-batteri kan være farligt. I den type tilfælde skal du kontakte Dells tekniske support for at få assistance. Se www.dell.com/contactdell.
• Køb altid originalbatterier fra www.dell.com eller via en autoriseret Dell-partner og forhandler.
• Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt. Se retningslinjer for, hvordan opsvulmede litium-ion-batterier håndteres og udskiftes, under Håndtering af opsvulmede litium-ion-batterier.

Sådan fjernes batteriet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

i BEMÆRK: Denne computer er designet uden et RTC-møntcellebatteri. Efter en servicering, hvor computerbatteriet tages ud, når batteriet er komplet afladet, og når computeren samles og tændes igen, vil der ske en RTC-nulstilling. Når der sker en RTC-nulstilling, tændes og slukkes computeren tre gange i træk. En "ugyldig konfigurations"-fejl vises og beder dig om at tilgå BIOS og indstille dato og tid. Computeren starter funktionen normalt efter indstilling af dato og tid.
BEMÆRK: Når batteriet fjernes, nulstilles BIOS-installationsprogrammerne til standardindstillingerne. Det anbefales, at du noterer dig BIOS-installationsprogrammernes indstillinger, før du fjerner batteriet.

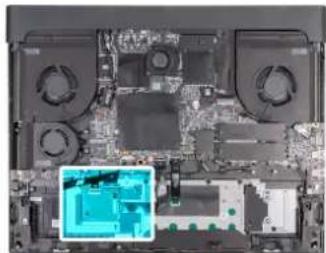

Følgende billede(r) angiver placeringen af batteriet og giver en visuel fremstilling af fjernelsesproceduren.

4x M2x3

DELL 97um Standard Standard 1.02 m EC UK CA 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22.30 22. Standard: The battery before plugging the vinyl capacitor. Standard: Part 1 of the battery used in the circuit board.

Trin

1. Pil tapen, der fastgør batterikablet til batteriet, af.
2. Kobl batterikablet fra bundkortet.

i BEMÆRK: Trin 1 og 2 er kun gældende, hvis batterikablet ikke er blevet frakoblet.

1. Fjern de fire skruer (M2x3), der fastgør batteriet til håndledsstøtte- og tastaturmodulet.
2. Løft batteriet af håndledsstøtte- og tastaturmodulet.

Sådan monteres batteriet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af batteriet og giver en visuel fremstilling af monteringsproceduren.

1. Placer vha. styremærkerne batterier på håndledsstøtte- og tastaturmodulet.
2. Ret batteriets skruehuller ind efter håndledsstøtte- og tastaturmodulets skruehuller.
3. Genmonter de fire skruer (M2x3), der fastgør batteriet til håndledsstøtte- og tastaturmodulet.
4. Slut batterikablet til bundkortet.
5. Påsæt tapen, der fastgør batterikablet til batteriet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Solid state-drev

Sådan fjernes M.2 2280 solid state-drevet i slot ét og to

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

i BEMÆRK: Denne procedure er kun relevant for computere, der leveres med et M.2 2280 solid state-drev monteret i M.2-slot ét (SSD1) og M.2-slot to (SSD2).
i BEMÆRK: M.2-kort monteret i M.2-slot ét (SSD1) og M.2-slot to (SSD2) afhænger af den bestilte konfiguration. Understøttede kortkonfigurationer:
• M.2 2230-solid state-drev
• M.2 2280-solid state-drev

Følgende billede(r) angiver placeringen af M.2 2280 solid state-drevet i slot ét og to og giver en visuel fremstilling af fjernelsesproceduren.

SSD

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

i BEMÆRK: Denne procedure gælder, hvis du monterer et M.2 2280 solid state-drev i M.2-slot ét (SSD1) eller M.2-slot to (SSD2).
(i) BEMÆRK: Understøttede kortkonfigurationer for M.2-slot ét (SSD1) og M.2-slot to (SSD2):

• M.2 2230-solid state-drev
• M.2 2280-solid state-drev

Følgende billede(r) angiver placeringen af M.2 2280 solid state-drevet i slot ét og to og giver en visuel fremstilling af monteringsproceduren.

SSD

1. Få indhakket på M.2 2280-solid state-drevet til at flugte med tappen på M.2-kortslotten på bundkortet.
2. Sæt M.2 2280 solid state-drevet ind i M.2-kortslotten på bundkortet i en vinkel.
3. Skub tappen på M.2 2280 varmeskjoldet ind i M.2-kortslotten, og ret skruehullerne på varmeskjoldet ind efter skruehullerne på håndledsstøtte- og tastaturmodulet.
4. Genmonter de to skruer (M2x3.5), der fastgør M.2 2280 varmeskjoldet til håndledsstøtte- og tastaturmodulet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Sådan fjernes M.2 2230-solid state-drevet i slot tre

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af M.2 2230-solid state-drevet i slot tre og giver en visuel fremstilling af fjernelsesproceduren.

i BEMÆRK: Computere, der sendes med NVIDIA GeForce RTX 4080-/4090-grafikkort og AMD RX 7600M XT-grafikkort, har et M.2 2230- og to M.2 2280-slots til solid state-drev, mens computere, der sendes med NVIDIA GeForce RTX 4050-/4060-/4070-grafikkort har to M.2 2280-slots til solid state-drev.

SSD

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af M.2 2230-solid state-drevet i slot tre og giver en visuel fremstilling af fjernelsesproceduren.

SSD

1. Få indhakket på M.2 2230-solid state-drevet til at flugte med tappen på M.2-kortslotten på bundkortet.
2. Skub M.2 2230-solid state-drevet ind i M.2-kortslotten på bundkortet.
3. Anbring og juster solid state-drevets varmeskjold på solid state-drevet.
4. Ret skruehullet på solid state-drevets varmeskjold ind efter skruehullet på solid state-drevet og håndledsstøtte- og tastaturmodulet.
5. Genmonter de to skruer (M2x3.5), der fastgør M.2 2230 varmeskjoldet til håndledsstøtte- og tastaturmodulet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Procedure til fjernelse af skruemonteringen i SSD-slot ét og to

Om denne opgave

Hvis du udskifter det nuværende solid state-drev i SSD-slot ét og to med et andet solid state-drev, som har en anden formfaktor, skal du se følgende procedure for at flytte placeringen af skruemonteringen i SSD-slot ét og to.

Trin

1. Skru skruebeslaget af håndledsstøtte- og tastaturmodulet.
2. Skub skruebeslaget ind i den anden plads til skruebeslaget på håndledsstøtte- og tastaturmodulet.

1. For at montere et M.2 2230-solid state-drev i SSD-slot ét og to skal du se Sådan monteres 2230-solid state-drevet i SSD-slot tre.
2. For at montere et M.2 2280 solid state-drev i SSD-slot ét og to skal du se Sådan monteres M.2 2280 solid state-drevet i SSD-slot ét og to.

Hukommelse

Sådan fjernes hukommelsesmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af hukommelsesmodulet og giver en visuel fremstilling af fjernelsesproceduren.

1. Løft mylar-tapen for at få adgang til hukommelsen.
2. Brug fingerspidserne til forsigtigt at adskille fastgørelsesklemmerne på hver side af hukommelsesmodulslotten, indtil modulet springer op.
3. Træk og fjern hukommelsesmodulet fra dets slot.

FORSIGTIG: Hold hukommelsesmodulet på dets kanter for at undgå at beskadige det. Rør ikke ved komponenterne på hukommelsesmodulet.

i BEMÆRK: Gentag trinene for at fjerne andre hukommelsesmoduler, der er monteret i computeren.
i BEMÆRK: Bemærk slotten og retningen af hukommelsesmodulet for at montere det i den korrekte slot igen.
i BEMÆRK: Hvis du har problemer med at få hukommelsesmodulet ud, kan du forsigtigt bevæge det frem og tilbage for at lirke det ud af slotten.

Sådan monteres hukommelsesmodulet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af hukommelsesmodulet og giver en visuel fremstilling af monteringsproceduren.

1. Løft mylar-tapen for at få adgang til hukommelsesslotten.
2. Få hukommelsens indhak til at flugte med tappen på hukommelsesslotten.
3. Skub hukommelsesmodulet ind i hukommelsesslotten i en lige vinkel.
4. Tryk hukommelsesmodulet ned, indtil det klikker på plads.

FORSIGTIG: Hold hukommelsesmodulet på dets kanter for at undgå at beskadige det. Rør ikke ved komponenterne på hukommelsesmodulet.

i BEMÆRK: Gentag trinene for at montere eventuelle andre hukommelsesmoduler i computeren.
i BEMÆRK: Fastgørelsesklemmerne vender tilbage til låst position. Hvis du ikke hører et klik, skal du fjerne hukommelsesmodulet og sætte det i igen.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Trådløst kort

Sådan fjernes det trådløse kort

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af det trådløse kort og giver en visuel fremstilling af fjernelsesproceduren.

2x M2x3

Sådan monteres det trådløse kort

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af det trådløse kort og giver en visuel fremstilling af monteringsproceduren.

2x M2x3

1. Slut antennekablerne til det trådløse kort.

Stik på trådløst kort Antennekabelfarve Silketry kmarkering
Hovedstik Hvid HOVEDSTIK △ (hvid trekant)
Hjælpestik Sort AUX ▲ (sort trekant)

1. Ret indhakket i det trådløse kort ind med tappen på det trådløse korts slot, og sæt kortet ind i dets slot.
2. Placer det trådløse korts varmeskjold på det trådløse kort.
3. Ret skruehullet på det trådløse korts varmeskjold ind efter skruehullet på det trådløse kort samt håndledsstøtte- og tastaturmodulet.
4. Genmonter de to skruer (M2x3), der fastgør det trådløse korts varmeskjold til det trådløse kort og håndledsstøtte- og tastaturmodulet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Blæser

Sådan fjernes den lille blæser

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af den lille blæser og giver en visuel fremstilling af fjernelsesproceduren.

3x M2x4

1. Kobl blæserkablet fra bundkortet.
2. Fjern de tre skruer (M2x4), der fastgør blæseren til håndledsstøtte- og tastaturmodulet.
3. Løft blæseren af bundkortet.

Sådan monteres den lille blæser

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver det bageste I/O-dæksels placering og giver en visuel fremstilling af fjernelsesproceduren.

3x M2x4

1. Placer og få skruerne på bundkortet til at flugte med skruehullerne på blæseren.
2. Genmonter de tre skruer (M2x4), der fastgør blæseren til håndledsstøtte- og tastaturmodulet.
3. Slut blæserkablet til bundkortet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Bageste I/O-dæksel

Sådan fjernes det bageste I/O-dæksel

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) viser det bageste I/O-dæksels placering og giver en visuel fremstilling af fjernelsesproceduren.

2x M2.5x5

3x M2x3

1. Fjern de to skruer (M2,5x5), der fastgør I/O-dækslet til håndledsstøtte- og tastaturmodulet.
2. Kobl Tron-light-kablet fra bundkortet.
3. Fjern de tre skruer (M2x3), der fastgør det bageste I/O-dæksel til håndledsstøtte- og tastaturmodulet.

i BEMÆRK: For at undgå skader på computeren skal du sørge for, at Tron-light-kablet er blevet frakoblet bundkortet, før det bageste I/O-dæksel fjernes.

1. Tag godt fat i siderne på computeren med begge hænder, og tryk det bageste I/O-dæksel udad med dine tommelfingre for at frigøre I/O-dækslet fra håndledsstøtte- og tastaturmodulet.
2. Fjern det bageste I/O-dæksel fra håndledsstøtte- og tastaturmodulet.

Sådan monteres det bageste I/O-dæksel

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver det bageste I/O-dæksels placering og giver en visuel fremstilling af fjernelsesproceduren.

2x
M2.5x5

3x
M2×3

1. Når det vender korrekt, skydes det bagerste I/O-dæksel på håndledsstøtte- og tastaturmodulet og klikkes på plads.

i BEMAERK: For at undgå at beskadige computeren skal du sikre, at Tron-light-kablet ikke sidder i klemme, når det bagerste I/O-dæksel klikkes på plads.

1. Genmonter de tre skruer (M2x3), der fastgør det bageste I/O-dæksel til håndledsstøtte- og tastaturmodulet.
2. Slut Tron-light-kablet til bundkortet.
3. Genmonter de to skruer (M2,5x5), der fastgør det bageste I/O-dæksel til håndledsstøtte- og tastaturmodulet.

Næste trin

1. Monter bunddækslet.
2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

I/O-kort

Sådan fjernes I/O-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern bunddækslet.

3. Fjern batteriet.

4. Fjern det trådløse kort.

5. Fjern M.2 2230-solid state-drevet i slot tre.

6. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.

7. Fjern den lille blæser.

8. Fjern det bageste I/O-dæksel.

9. Følg proceduren fra trin 1 til trin 16 i "Fjernelse af bundkortet".

i BEMAERK: Bundkortet kan fjernes og monteres sammen med kølelegemet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.

Om denne opgave

Følgende billede(r) angiver placeringen af I/O-kortet og giver en visuel fremstilling af fjernelsesproceduren.

4x M2x3

1. Pil tapen, der fastgør I/O-kortets kabel til håndledsstøtte- og tastaturmodulet, af.

2. Åbn låsen, og kobl I/O-kortets kabel fra håndledsstøtte- og tastaturmodulet.

3. Åbn låsen, og kobl tænd/sluk-knappens kabel fra håndledsstøtte- og tastaturmodulet.

4. Fjern de fire skruer (M2x3), der fastgør I/O-kortet til håndledsstøtte- og tastaturmodulet.

5. Løft I/O-kortet af håndledsstøtte- og tastaturmodulet.

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af I/O-kortet og giver en visuel fremstilling af monteringsproceduren.

4x M2x3

Trin

1. Flugt I/O-kortets skruehuller med skruehullerne på håndledsstøtte- og tastaturmodulet.
2. Genmonter de fire skruer (M2x3), der fastgør I/O-kortet til håndledsstøtte- og tastaturmodulet.
3. Tilslut I/O-kortets kabel til håndledsstøtte- og tastaturmodulet, og sæt tapen på for at fastgøre I/O-kortets kabel.
4. Tilslut tænd/sluk-knappens kabel, og luk låsen for at fastgøre kablet.

Næste trin

1. Følg proceduren fra trin 5 til trin 10 i Sådan monteres bundkortet.

i BEMAERK: Bundkortet kan fjernes og monteres sammen med kølelegememodulet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.

1. Monter M.2 2230-solid state-drevet i slot tre.
2. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.
3. Monter det bageste I/O-dæksel.
4. Monter den lille blæser.
5. Monter det trådløse kort.
6. Monter batteriet.
7. Monter bunddækslet.
8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Højttalere

Sådan fjernes højttalerne

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af højttalerne og giver en visuel fremstilling af fjernelsesproceduren.

1. Kobl højttalerkablet fra bundkortet.
2. Fjern højttalerkablet fra kabelkanalerne på håndledsstøtte- og tastaturmodulet.
3. Løft den højre og venstre højttaler samt deres kabler væk fra håndledsstøtte- og tastaturmodulet.

Sådan monteres højttalerne

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af højttalerne og giver en visuel fremstilling af monteringsproceduren.

1. Brug styremærkerne til at placere venstre og højre højttalere i deres slots på håndledsstøtte- og tastaturmodulet.

(i) BEMÆRK: Sørg for, at justeringsanordningerne er ført gennem gummidutterne på højttaleren.

1. Før højttalerkablet gennem kabelkanalerne på håndledsstøtte- og tastaturmodulet.

2. Slut højttalerkablet til bundkortet.

Næste trin

1. Monter bunddækslet.

2. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Strømadapterport

Sådan fjernes strømadapterporten

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.

2. Fjern bunddækslet.

3. Fjern det bageste I/O-dæksel.

Om denne opgave

Følgende billede(r) angiver placeringen af strømadapterporten og giver en visuel fremstilling af fjernelsesproceduren.

1. Pil tapen, der fastgør skærmkablets stiklås til bundkortet, af.
2. Åbn låsen, og kobl skærmkablet fra bundkortet.
3. Pil skærmkablet af bundkortet, og fjern skærmkablet fra slotten på håndledsstøtte- og tastaturmodulet.
4. Fjern de to skruer (M2x3), der fastgør strømadapterportens beslag til håndledsstøtte- og tastaturmodulet.
5. Løft strømadapterportens beslag af håndledsstøtte- og tastaturmodulet.
6. Kobl strømadapterportens kabel fra bundkortet.
7. Fjern strømadapterportens kabel fra bundkortet.

Sådan installeres strømadapterporten

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af strømadapterporten og giver en visuel fremstilling af monteringsproceduren.

1. Skub strømadapterporten ind i slotten på håndledsstøtte- og tastaturmodulet, og slut strømadapterportens kabel til bundkortet.
2. Slut strømadapterportens kabel til bundkortet.
3. Placer strømadapterportens bøjle på strømadapterporten.
4. Ret skruehullerne på strømadapterportens beslag ind med skruehullerne på håndledsstøtte- og tastaturmodulet.
5. Genmonter de to skruer (M2x3), der fastgør strømadapterportens beslag på håndledsstøtte- og tastaturmodulet.
6. Før skærmkablet fra kabelkanalerne gennem slotten på håndledsstøtte- og tastaturmodulet.
7. Sæt skærmkablet fast på bundkortet.
8. Slut skærmkablet til bundkortet, og luk låsen for at fastgøre kablet.
9. Påsæt tapen, der fastgør skærmkablets stik til bundkortet.

Næste trin

1. Monter det bageste I/O-dæksel.

2. Monter bunddækslet.

3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Pegefelt

Sådan fjernes pegefeltet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern batteriet.
4. Fjern højttalerne.

Om denne opgave

Følgende billede(r) angiver placeringen af pegefeltet og giver en visuel fremstilling af fjernelsesproceduren.

8x M2x2

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af pegefeltet og giver en visuel fremstilling af monteringsproceduren.

1. Få pegefeltet til at flugte med, og placer det i slotten på håndledsstøtte- og tastaturmodulet.
2. Vend computeren om, og åbn skærmen for at sikre, at pegefeltet er korrekt placeret på alle sider.

i BEMÆRK: Nedenstående billede viser, hvordan pegefeltet skal placeres på computeren.

1. Luk skærmen, og vend computeren på hovedet.
2. Genmonter de fire skruer (M2x2), der fastgør pegefeltet til håndledsstøtte- og tastaturmodulet.
3. Slut tastaturcontrollerkortets kabel til bundkortet, og luk låsen for at fastgøre kablet.
4. Slut pegefeltkablet til bundkortet, og luk låsen for at fastgøre kablet.
5. Få pegefelts beslag til at flugte med slottene på håndledsstøtte- og tastaturmodulet, og placer beslaget.
6. Genmonter de fire skruer (M2x2), der fastgør pegefeltets beslag til håndledsstøtte- og tastaturmodulet.
7. Sæt tapen tilbage på pegefeltets bøjleskrue.

Næste trin

1. Monter højttalerne.
2. Monter det bageste I/O-dæksel.
3. Monter bunddækslet.
4. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Antenner

Sådan fjernes antennerne

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern hukommelsesmodulet.
4. Fjern M.2 2230-solid state-drevet i slot tre.
5. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
6. Fjern det trådløse kort.
7. Fjern den lille blæser.
8. Fjern det bageste I/O-dæksel.
9. Følg proceduren fra trin 1 til trin 16 i "Fjernelse af bundkortet".

BEMÆRK: Bundkortet kan fjernes og monteres sammen med lydkortet, USB Type-C-kortet samt kølelegememodulet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.

Om denne opgave

Følgende billede(r) angiver placeringen af antennerne og giver en visuel fremstilling af fjernelsesproceduren.

1. Vend computeren om.
2. Fjern de to skruer (M2x3), der fastgør antenneholderen til skærmmodulet.

1. Kobl antenneholderen fra skærmmodulet.
2. Fjern antennekablerne fra kabelkanalerne i håndledsstøtte- og tastatursamlingen.

Sådan monteres antennerne

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af antennerne og giver en visuel fremstilling af monteringsproceduren.

1. Før antennekablerne igennem håndfladestøttens og tastaturmodulets kabelkanaler.

1. Ret skruehullerne i antenneholderen ind med skruehullerne på skærmmodulet.
2. Genmonter de to skruer (M2x3), der fastgør antenneholderen til skærmmodulet.
3. Vend computeren om.

Næste trin

1. Følg proceduren fra trin 6 til trin 25 i Sådan monteres bundkortet.
2. Monter det bageste I/O-dæksel.
3. Monter den lille blæser.
4. Monter det trådløse kort.
5. Monter M.2 2230-solid state-drevet i slot tre.
6. Installer hukommelsesmodulet
7. Monter bunddækslet.

8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

9. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.

Skærmmodul

Sådan fjernes skærmmodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern det bageste I/O-dæksel.

Om denne opgave

Følgende billede(r) angiver placeringen af skærmmodulet og giver en visuel fremstilling af fjernelsesproceduren.

1. Kobl det bagerste I/O-korts kabel fra bundkortet.
2. Træk tapestykkerne, der fastgør det bagerste I/O-korts kabel til bundkortet, tilbage.
3. Fjern I/O-kortkablet fra kabelkanalerne på håndledsstøtte- og tastaturmodulet.
4. Træk tapestykket, der fastgør kamerakablet til bundkortet, tilbage.
5. Åbn låsen, og kobl kamerakablet fra bundkortet.
6. Pil tapen, der fastgør skærmkablets stiklås til bundkortet, af.
7. Åbn låsen, og kobl skærmkablet fra bundkortet.
8. Vend computeren om.

1. Pil skærmkablet af bundkortet, og fjern skærmkablet fra slotten på håndledsstøtte- og tastaturmodulet.
2. Fjern skærm- og kamerakablet fra kabelkanalerne på skærmmodulet.

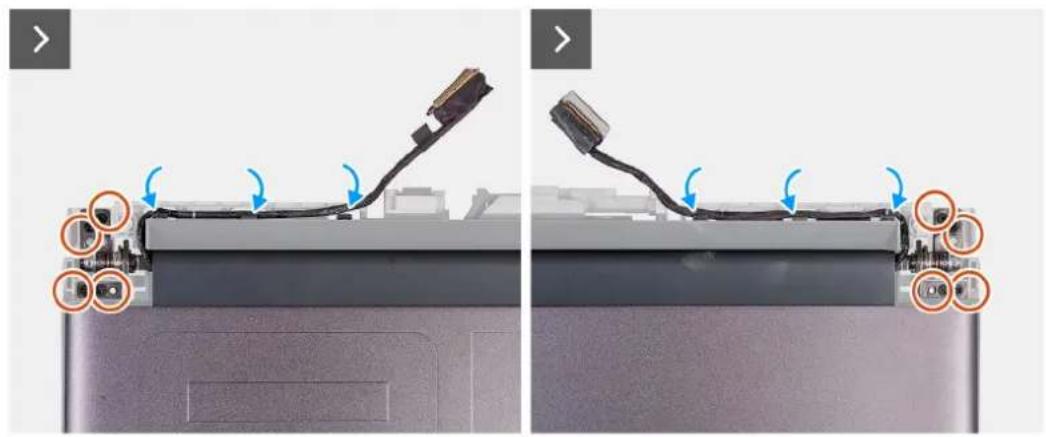

3. Fjern de otte skruer (M2.5x5), der fastgør skærmmodulet til håndledsstøtte- og tastaturmodulet.

1. Løft skærmmodulet væk fra håndledsstøtte- og tastaturmodulet.

Sådan monteres skærmmodulet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af antennerne og giver en visuel fremstilling af monteringsproceduren.

1. Læg skærmmodulet til rette på håndledsstøtte- og tastaturmodulet.
2. Før skærm- og kamerakablet på kabelkanalerne på skærmmodulet.

1. Ret skruehullerne på skærmmodulet ind med håndledsstøtte- og tastaturmodulet.
2. Genmonter de otte skruer (M2.5x5), der fastgør skærmmodulet til håndledsstøtte- og tastaturmodulet.
3. Vend computeren om.

1. Sæt skærmkablet fast på bundkortet.
2. Slut skærmkablet til bundkortet, og luk låsen for at fastgøre kablet.
3. Påsæt tapen, der fastgør skærmkablets stik til bundkortet.
4. Slut kameraets kabel til bundkortet.
5. Fastgør tapestykket, der fastgør det bagerste I/O-korts kabel til bundkortet.
6. Tilslut det bagerste I/O-korts kabel gennem kabelkanalerne på håndledsstøtte- og tastaturmodulet.

Næste trin

1. Monter det bageste I/O-dæksel.
2. Monter bunddækslet.
3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Tastaturcontrollerkort

Sådan fjernes tastaturcontrollerkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern batteriet.

Om denne opgave

Følgende billede(r) angiver placeringen af tastaturcontrollerkortet og giver en visuel fremstilling af fjernelsesproceduren.

2x
M2x2

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af tastaturcontrollerkortet og giver en visuel fremstilling af monteringsproceduren.

1. Sæt ved hjælp af styremærkerne tastaturcontrollerkortet fast i slotten på håndledsstøtte- og tastaturmodulet.
2. Genmonter de to skruer (M2x2), der fastgør tastaturcontrollerkortet til håndledsstøtte- og tastaturmodulet.
3. Slut tastaturkablet til tastaturcontrollerkortet, og luk låsen for at fastgøre tastaturkablet.
4. Slut tastaturets baggrundsbelysningskabel til tastaturcontrollerkortet, og luk låsen for at fastgøre kablet.
5. Slut tastaturcontrollerkortets kabel til bundkortet, og luk låsen for at fastgøre kablet.

Næste trin

1. Monter batteriet.
2. Monter bunddækslet.
3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Bundkort

Sådan fjernes bundkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern hukommelsesmodulet.
4. Fjern M.2 2230-solid state-drevet i slot tre.
5. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
6. Fjern det trådløse kort.
7. Fjern den lille blæser.
8. Fjern det bageste I/O-dæksel.
9. Fjern batteriet.

Om denne opgave

Det følgende billeder angiver placeringen af stikkene på bundkortet.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Skærmkabel 2. Alien Head LED-kabel
2. Strømadapterportens kabel 4. Kabel til højre blæser
3. M.2-kortslot til solid state-drev 1
4. Slot til trådløst kort 8. Pegefeltstik
5. Tastaturcontroller og tastaturbaggrundslys 10. Venstre I/O-kortkabel
6. Kabel til venstre blæser 1 12. M.2-kortslot til solid state-drev 3
7. Kabel til venstre blæser 2 14. Bagerste I/O-kortkabel

8. Kabel til venstre blæser 3 16. Kamerakabel

9. M.2-kortslot til solid state-drev 2

BEMÆRK: Computere, der sendes med NVIDIA GeForce RTX 4080-/4090-grafikkort og AMD RX 7600M XT-grafikkort, har et M.2 2230- og to M.2 2280-slots til solid state-drev, mens computere, der sendes med NVIDIA GeForce RTX 4050-/4060-/4070-grafikkort har to M.2 2280-slots til solid state-drev.

Følgende billede(r) angiver placeringen af bundkortet og giver en visuel fremstilling af fjernelsesproceduren.

1x M2x6

12x M2x4

3x M2x3

2x M3x7.65, #2

1. Kobl det bagerste I/O-korts kabel fra bundkortet.
2. Træk tapestykkerne, der fastgør det bagerste I/O-korts kabel til bundkortet, tilbage.
3. Træk tapestykket, der fastgør kamerakablet til bundkortet, tilbage.
4. Åbn låsen, og kobl kamerakablet fra bundkortet.
5. Pil tapen, der fastgør skærmkablets stiklås til bundkortet, af.
6. Åbn låsen, og kobl skærmkablet fra bundkortet.

1. Kobl det højre blæserkabel fra bundkortet.
2. Kobl højttalerkablet fra bundkortet.
3. Kobl de to venstre blæserkabler fra bundkortet.
4. Åbn låsen, og kobl det venstre I/O-kortkabel fra bundkortet.
5. Åbn låsen, og kobl tastaturcontrollerkortets kabel og tastaturbaggrundslysets kabel fra bundkortet.
6. Åbn låsen, og kobl pegefeltet fra bundkortet.
7. Fjern de to skruer (M2x2.5), der fastgør Type-C-beslaget til bundkortet.

1. Løft Type-C-beslaget væk fra bundkortet.
2. Kobl strømadapterportens kabel fra bundkortet.
   16.Fjern strømadapterportens kabel fra bundkortet.
3. Fjern de tre skruer (M2x3), der fastgør lydkortet til håndledsstøtte- og tastaturmodulet.
4. Fjern den ene skrue (M2x6), der fastgør den venstre blæser til håndledsstøtte- og tastaturmodulet.
   19.Fjern de 12 skruer (M2x4), der fastgør bundkortet til håndledsstøtte- og tastaturmodulet.

i BEMAERK: Fjern de to skruer (M3x7.65, #2) fra M.2 2230 SSD-slottene på bundkortet. Dette trin gælder kun for computere med M.2 2230-solid state-drev.

20.Efter udførelse af alle trinnene oven for er der kun bundkortet tilbage.
21. Løft og vend bundkortet om.
22.Fjern kølelegememodulet.
23.Fjern lydkortet.
24.Fjern USB Type-C-kortet.

Sådan monteres bundkortet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Det følgende billeder angiver placeringen af stikkene på bundkortet.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Skærmkabel 2. Alien Head LED-kabel
2. Strømadapterportens kabel 4. Kabel til højre blæser
3. M.2-kortslot til solid state-drev 1
4. Slot til trådløst kort 8. Pegefeltstik
5. Tastaturcontroller og tastaturbaggrundslys 10. Venstre I/O-kortkabel
6. Kabel til venstre blæser 1 12. M.2-kortslot til solid state-drev 3
7. Kabel til venstre blæser 2 14. Bagerste I/O-kortkabel

8. Kabel til venstre blæser 3 16. Kamerakabel

9. M.2-kortslot til solid state-drev 2

BEMÆRK: Computere, der sendes med NVIDIA GeForce RTX 4080-/4090-grafikkort og AMD RX 7600M XT-grafikkort, har et M.2 2230- og to M.2 2280-slots til solid state-drev, mens computere, der sendes med NVIDIA GeForce RTX 4050-/4060-/4070-grafikkort har to M.2 2280-slots til solid state-drev.

Følgende billede(r) angiver placeringen af bundkortet og giver en visuel fremstilling af monteringsproceduren.

1. Vend bundkortet om.
2. Monter kølelegememodulet.
3. Installer lydkortet.
4. Monter USB Type-C-kortet.
5. Vend bundkortmodulet om.
6. Brug justeringsanordningerne til at placere bundkortmodulet på håndledsstøtte- og tastaturmodulet.
7. Genmonter de 12 skruer (M2x4), der fastgør bundkortet til håndledsstøtte- og tastaturmodulet.

i BEMÆRK: Genmonter de to skruer (M3x7.65, #2), der fastgør M.2 2230 SSD-slots til bundkortet. Dette trin gælder kun for computere med M.2 2230-solid state-drev.

1. Genmonter den ene skrue (M2x6), der fastgør den venstre blæser til håndledsstøtte- og tastaturmodulet.
2. Genmonter de tre skruer (M2x3), der fastgør lydkortet til håndledsstøtte- og tastaturmodulet.
   10.Sæt strømadapterportens kabel på bundkortet.
3. Slut strømadapterportens kabel til bundkortet.

1. Slut højttalerkablet til bundkortet.
2. Slut højre blæsers kabel til bundkortet.
3. Slut de to venstre blæserkabler til bundkortet.
   15.Slut venstre I/O-kortkabel til bundkortet, og luk låsen for at fastgøre kablet.
4. Slut tastaturcontrollerkortets kabel og tastaturbaggrundslysets kabel til bundkortet, og luk låsen for at fastgøre kablet.
5. Slut pegefeltet til bundkortet, og luk låsen for at fastgøre kablet.
6. Flugt skruehullerne på Type C-beslaget med skruehullerne på håndfladestøtte- og tastaturmodulet.
7. Placer Type-C-beslaget på bundkortet.
8. Genmonter de to skruer (M2x2.5), der fastgør Type-C-beslaget på bundkortet.

1x M2x6

12x M2x4

3x M2x3

2x M3x7.65, #2

1. Slut skærmkablet til bundkortet, og luk låsen for at fastgøre kablet.
2. Påsæt tapen, der fastgør skærmkablets stik til bundkortet.
   23.Slut kameraets kabel til bundkortet.
3. Påsæt tapestykket, der fastgør kamerakablet til bundkortet, for at fastgøre kablet.
   25.Tilslut det bagerste I/O-kortkabel til bundkortet.
   26.Fastgør tapestykkerne, der fastgør det bagerste I/O-korts kabel til bundkortet.

Næste trin

1. Monter batteriet.
2. Monter det bageste I/O-dæksel.

3. Monter den lille blæser.

4. Monter det trådløse kort.

5. Monter M.2 2230-solid state-drevet i slot tre.

6. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.

7. Monter hukommelsesmodulet

8. Monter bunddækslet.

9. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Kølelegememodul

Sådan fjernes kølelegememodulet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern det bageste I/O-dæksel.
4. Fjern den lille blæser.
5. Fjern M.2 2230-solid state-drevet i slot tre.
6. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
7. Fjern det trådløse kort.

Om denne opgave

△FORSIGTIG: Kølelegemet kan blive varmt under normal drift. Giv kølelegemet tilstrækkelig tid til at køle af, før du berører det.
i BEMÆRK: Med henblik på maksimal køling af processoren må du ikke berøre varmeoverførselsområderne på kølelegemet. Olie fra din hud kan reducere varmeoverførselsevnen fra de termiske puder.

Følgende billede(r) angiver placeringen af blæser- og kølelegememodulet og giver en visuel fremstilling af fjernelsesproceduren.

8x

M2

I+N MB 1

Trin

1. Vend bundkortmodulet om.
2. Løsn de otte fastmonterede skruer (M2), der fastgør blæser- og kølelegememodulet til bundkortet, i omvendt rækkefølge (8>7>6>5>4>3>2>1).
3. Løft kølelegememodulet op fra bundkortet.

Sådan monteres kølelegememodulet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af blæser- og kølelegememodulet og giver en visuel fremstilling af monteringsproceduren.

8x

M2

I+N MB 1

Trin

1. Anbring kølelegemesamlingen på bundkortet.
2. Ret skruehullerne på blæser- og kølelegememodulet ind efter skruehullerne i bundkortet.
3. Spænd de otte skruer (M2), der fastgør blæser- og kølelegememodulet til bundkortet, i rækkefølge (1>2>3>4>5>6>7>8).
4. Vend bundkortmodulet om.

Næste trin

1. Monter det bageste I/O-dæksel.
2. Monter den lille blæser.
3. Monter det trådløse kort.
4. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.
5. Monter M.2 2230-solid state-drevet i slot tre.
6. Monter bunddækslet.
7. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Lydkort

Sådan fjernes lydkortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern hukommelsesmodulet.
4. Fjern M.2 2230-solid state-drevet i slot tre.
5. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
6. Fjern det trådløse kort.
7. Fjern den lille blæser.
8. Fjern det bageste I/O-dæksel.
9. Følg proceduren fra trin 1 til trin 16 i "Fjernelse af bundkortet".

BEMÆRK: Bundkortet kan fjernes og monteres sammen med lydkortet, USB Type-C-kortet samt kølelegememodulet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.

Om denne opgave

Følgende billede(r) angiver placeringen af lydkortet og giver en visuel fremstilling af fjernelsesproceduren.

1. Vend bundkortmodulet om.
2. Fjern de to skruer (M2x3), der fastgør lydkortet til bundkortmodulet.
3. Skub og fjern lydkortet fra bundkortmodulet.

Sådan monteres lydkortet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af lydkortet og giver en visuel fremstilling af monteringsproceduren.

1. Slut lydkortet til bundkortmodulet.
2. Ret skruehullerne på lydkortet ind efter skruehullerne på bundkortmodulet.
3. Genmonter de to skruer (M2x3), der fastgør lydkortet til bundkortmodulet.
4. Vend bundkortmodulet om.

Næste trin

1. Følg proceduren fra trin 6 til trin 25 i Sådan monteres bundkortet.
2. Monter det bageste I/O-dæksel.
3. Monter den lille blæser.
4. Monter det trådløse kort.
5. Monter M.2 2230-solid state-drevet i slot tre.
6. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.
7. Monter hukommelsesmodulet
8. Monter bunddækslet.
9. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

USB Type-C-kort

Sådan fjernes USB Type-C-kortet

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern batteriet.
3. Fjern bunddækslet.

Om denne opgave

Følgende billede(r) angiver placeringen af USB Type-C-kortet og giver en visuel fremstilling af fjernelsesproceduren.

1. Åbn låsen, og kobl USB Type-C I/O-kortets kabelstik fra bundkortmodulet.
2. Fjern de tre skruer (M2x4), der fastgør USB Type-C-kortet til bundkortmodulet.
3. Løft USB Type-C-kortets afskærmning fra venstre side.
4. Løft USB Type-C I/O-kortet af bundkortmodulet.

Sådan monteres USB Type-C-kortet

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af USB Type-C-kortet og giver en visuel fremstilling af monteringsproceduren.

1. Ret USB Type-C-kortet ind efter skruehullerne på bundkortmodulet.
2. Ret USB Type-C-afskærmningen i venstre side ind efter skruehullerne i bundkortmodulet.
3. Genmonter de tre skruer (M2x4), der fastgør USB Type-C-kortet til bundkortmodulet.
4. Slut USB Type-C-kortets I/O-kabel til bundkortmodulet, og luk låsen for at fastgøre kablet.

Næste trin

1. Monter bunddækslet.
2. Monter batteriet.
3. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Tænd/sluk-knap

Sådan fjernes tænd/sluk-knappen

Forudsætninger

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern hukommelsesmodulet.
4. Fjern M.2 2230-solid state-drevet i slot tre.
5. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
6. Fjern det trådløse kort.
7. Fjern det bageste I/O-dæksel.
8. Følg proceduren fra trin 1 til trin 16 i "Fjernelse af bundkortet".

BEMÆRK: Bundkortet kan fjernes og monteres sammen med lydkortet, USB Type-C-kortet samt kølelegememodulet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.

Om denne opgave

Følgende billede(r) angiver tænd/sluk-knappens placering og giver en visuel fremstilling af fjernelsesproceduren.

Trin

1. Åbn låsen, og kobl tænd/sluk-knappens kabel fra håndledsstøtte- og tastaturmodulet.
2. Fjern de to skruer (M2x3), der fastgør tænd/sluk-knappens bøjle til håndledsstøtte- og tastaturmodulet.
3. Fjern tapestykkerne, der fastgør tænd/sluk-knappens beslag til håndledsstøtte- og tastaturmodulet.
4. Løft tænd/sluk-knappens beslag væk fra til tænd/sluk-knappen.
5. Pil tapen, der fastgør tænd/sluk-knappen til håndfladestøtte- og tastaturmodulet, af.
6. Løft tænd/sluk-knappen, sammen med dens kabel, væk fra håndledsstøtte- og tastaturmodulet.

Sådan monteres tænd/sluk-knappen

Forudsætninger

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af tænd/sluk-knappen og giver en visuel fremstilling af monteringsproceduren.

2x M2x3

1. Juster og placer tænd/sluk-knappen sammen med dens kabel i slotten på håndledsstøtte- og tastaturmodulet.
2. Sæt tapen, der fastgør tænd/sluk-knappen til håndledsstøtte- og tastaturmodulet, på.
3. Flugt skruehullerne på bøjlen til tænd/sluk-knappen med skruehullerne på håndledsstøtte- og tastaturmodulet.
4. Genmonter de to skruer (M2x3), der fastgør tænd/sluk-knappens beslag til håndledsstøtte- og tastaturmodulet, og sæt tapen på.
5. Sæt tapestykkerne, der fastgør tænd/sluk-knappens beslag til håndledsstøtte- og tastaturmodulet, på.
6. Tilslut tænd/sluk-knappens kabel, og luk låsen for at fastgøre kablet.

Næste trin

1. Følg proceduren fra trin 6 til trin 25 i Sådan monteres bundkortet.
2. Monter det bageste I/O-dæksel.
3. Monter det trådløse kort.
4. Monter M.2 2230-solid state-drevet i slot tre.
5. Monter M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.
6. Installer hukommelsesmodulet
7. Monter bunddækslet.
8. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

1. Følg proceduren i Før du udfører arbejde på computerens indvendige dele.
2. Fjern bunddækslet.
3. Fjern hukommelsesmodulet.
4. Fjern M.2 2230-solid state-drevet i slot tre.
5. Fjern M.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét og to, alt efter hvilket der er relevant.
6. Fjern den lille blæser.
7. Fjern det trådløse kort.
8. Fjern det bageste I/O-dæksel.
9. Fjern batteriet.
   10.Fjern højttalerne.
10. Fjern strømadapterporten.
11. Fjern pegefeltet.
12. Fjern antennerne
13. Fjernskærmmodulet.
    15.Fjern tastaturcontrollerkortet.
14. Følg proceduren fra trin 1 til trin 16 i "Fjernelse af bundkortet".
    i BEMÆRK: Bundkortet kan fjernes og monteres sammen med lydkortet, USB Type-C-kortet samt kølelegememodulet. Det forenkler fjernelses- og monteringsproceduren og forhindrer beskadigelse af det termiske materiale mellem bundkortet og kølelegemet.
15. Fjern tænd/sluk-knappen.

Om denne opgave

Følgende billede(r) angiver placeringen af håndledsstøtte- og tastaturmodulet og giver en visuel fremstilling af fjernelsesproceduren.

Når du har udført alle de indledende trin, står du tilbage med håndledsstøtte- og tastaturmodulet.

Hvis du udskifter en komponent, skal du fjerne den eksisterende komponent, før monteringen foretages.

Om denne opgave

Følgende billede(r) angiver placeringen af håndledsstøtte- og tastaturmodulet og giver en visuel fremstilling af monteringsproceduren.

1. Monter tænd/sluk-knappen.
2. Følg proceduren fra trin 6 til trin 25 i Sådan monteres bundkortet.
3. Installer tastaturcontrollerkortet.
4. Monter skærmmodulet.

5. Monter antennerne.

6. Monter pegefeltet.

7. Monter strømadapterporten.
8. Monter højttalerne.
9. Monter batteriet.
10. Monter den lille blæser.
11. Monter det bageste I/O-dæksel.
12. Monter det trådløse kort.
13. MonteM.2 2280-solid state-drevet eller M.2 2230-solid state-drevet i slot ét eller to, alt efter hvilket der er relevant.
14. Monter M.2 2230-solid state-drevet i slot tre.
    15.Monter hukommelsesmodulet
    16.Monter bunddækslet.
15. Følg proceduren i Efter du har udført arbejde på computerens indvendige dele.

Når du retter fejl, henter eller installerer drivere, anbefaler vi, at du læser Knowledge Base-artiklen om Ofte stillede spørgsmål om drivere og downloads 000123347.

Systemopsætning

FORSIGTIG: Medmindre du er en erfaren computerbruger, skal du undlade at ændre indstillingerne for dette program. Visse ændringer kan medføre, at computeren ikke fungerer korrekt.

i BEMÆRK: Før du ændrer BIOS opsætningsprogram, anbefales det, at du skriver BIOS-opsætningens skærminformationer ned til fremtidig brug.

Brug BIOS opsætningsprogrammet til de følgende formål:

• Få oplysninger omkring hardwaren, der er monteret i computeren, såsom mængden af RAM og størrelsen på harddisken.
• Skift systemkonfigurationsoplysningerne.
• Indstil eller skift et brugervalgsindstilling, såsom; brugerens kodeord, typen af harddisk monteret og aktivering eller deaktivering af basisenheder.

Åbning af programmet BIOS-opsætning

Om denne opgave

Tænd (eller genstart) din computer og tryk hurtigt på F2 samtidigt.

Navigationstaster

BEMÆRK: For de fleste af indstillingerne i systeminstallationsmenuen, registreres ændringerne, du foretager, men de træder ikke i kraft, før systemet genstartes.

Taster Navigation

Ned-pil Flytter til næste felt.

Enter Vælger en værdi i det valgte felt (hvis det er relevant) eller følge linket i feltet.

Mellemrumstast Udfolder eller sammenfolder en rulleliste, hvis relevant.

Tab Flytter til næste fokusområde.

Esc Flytter til forrige side, indtil du får vist hovedskærmen. Ved at trykke på Esc (Escape-tasten) på hovedskærmen vises der en meddelelse, der beder dig om at gemme alle ændringer, som ikke er gemt, og genstarter systemet.

Oversigt over BIOS

BIOS styrer datastrømmen mellem computerens operativsystem og de tilsluttede enheder, så som harddisk, videoadapter, tastatur, mus og printer.

Startrækkefølge

Startrækkefølge giver dig mulighed for at omgå systemopsætningens definerede rækkefølge af startenheder og starte direkte op fra en angivet enhed (for eksempel: optisk drev eller harddisk). Du kan under Power-on Self Test (POST), når Dell-logoet dukker op:

• Få adgang til System Setup (systemopsætning) ved tryk på tasten F2
• Fremkalde menuen til engangsopstart ved tryk på tasten F12

Engangsopstartens menu viser de enheder, som du kan starte fra, herunder diagnostiske indstillinger. Opstartsmenuens valgmuligheder er:

- Udtageligt drev (hvis tilgængelig)

•STXXXX-drev (hvis tilgængeligt)

i BEMAERK: XXX-betegner SATA-drevnummeret.

• Optisk drev (hvis tilgængelig)
  •SATA-harddisk (hvis tilgængelig)
  •Diagnosticering

Startrækkefølgeskærmen viser også muligheden for at få adgang til skærmen System Setup (systemopsætning).

Indstillinger i systemkonfigurationsmenuen

i|BEMÆRK: Afhængigt af denne computer og de installerede enheder, så vises delene i dette afsnit muligvis ikke.

Tabel 3. Systeminstallationsindstillinger – menuen Systemoplysninger

Oversigt
BIOS-version Viser BIOS-versionsnummeret.
Servicekode Viser computerens servicekode.
Aktivmærke Viser computerens aktivmærke.
Fremstillingsdato Viser computerens fremstillingsdato.
Ejendomsdato Viser computerens ejerskabsdato.
Ekspresservicenummer Viser computerens ekspresservicenummer.
Ejerskabsmærke Viser computerens ejerskabskode.
Signeret firmwareopdatering Viser om en underskrevet firmwareopdatering er aktiveret.
Standard: Aktiveret
BATTERI
Primært
Batteriniveau Viser batteriniveauet.
Batteritilstand Viser batteriets tilstand.
Helbred Viser oplysninger om batteritilstanden.
Vekselstrømsadapter Viser, om en vekselstrømsadapter er tilsluttet. Viser vekselstrømsadaptertypen,hvis den er tilsluttet.
PROCESSOR
Processortype Viser processortypen.
Maksimum clockhastighed Viser processorens højeste clockhastighed.
Minimum clockhastighed Viser processorens laveste clockhastighed.
Aktuel clockhastighed Viser processorens aktuelle clockhastighed.
Antal kerner Viser antallet af kerner i processoren.
Processor-ID Viser processorens identifikationskode.
Processor L2-cache	Viser processorens L2-cache-lagerstørrelse.
Processor L3-cache	Viser processorens L3-cache-lagerstørrelse.
Mikrokode-version	Viser mikrokode-versionen.
Intel HyperThreading-kompatibel	Viser, om processoren er kompatibel med HyperThreading (HT).
64-bit teknologi	Viser om der er anvendt 64-bit teknologi.
HUKOMMELSE
Monteret hukommelse Viser den samlede monterede computerhukommelse.

Tabel 3. Systeminstallationsindstillinger – menuen Systemoplysninger (fortsat)

Oversigt

Tilgængelig hukommelse Viser den samlede tilgængelige computerhukommelse.

Hukommelseshastighed Viser hukommelseshastigheden.

Hukommelseskanaltilstand Viser Single Channel- eller Dual Channel-tilstand.

Hukommelsesteknologi Viser den anvendte hukommelsesteknologi.

DIMM A-størrelse Viser hukommelseskonfigurationen for DIMM A.

DIMM B-størrelse Viser hukommelseskonfigurationen for DIMM B.

ENHEDER

Paneltype Viser computerens paneltype.

Grafikkortcontroller Viser oplysninger om computerens integrerede grafikkort.

Grafikhukommelse Viser oplysninger om computerens grafikhukommelse.

Wi-Fi-enhed Viser, hvilken Wi-Fi-enhed der er monteret i computeren.

Standardopløsning Viser computerens oprindelige opløsning.

Grafikkortets BIOS-version Viser grafikkortets BIOS-version på computeren.

Lydcontroller Viser oplysninger om computerens lydcontroller.

Bluetooth-enhed Viser om en Bluetooth-enhed er monteret i computeren.

LOM MAC-adresse Viser MAC-adressen for LAN på motherboardet (LOM)

dGPU-grafikkortcontroller Viser det dedikerede grafikkort.

Tabel 4. Systeminstallationsindstillinger – menuen Startkonfiguration

Startkonfiguration
Startrækkefølge
Starttilstand: kun UEFI	Viser computerens starttilstand.
Startrækkefølge	Aktiverer eller deaktiverer Windows Boot Manager og UEFI-harddisk.Windows Boot Manager er valgt som standard.UEFI-harddisken er valgt som standard.
Sikker start
Aktivér Sikker start Aktiverer sikker start udelukkende ved hjælp af valideret startsoftware.
	Standard: Slået fra
Tilstanden Sikker start	Viser sikker starttilstand.Standard: Anvendt tilstand
Ekspertnøglestyring
Aktivér brugerdefineret tilstand	Gør det muligt at ændre PK-, KEK-, db- og dbx-sikkerhedsnøgledatabaserne.Standard: Slået fra
Brugerdefineret nøglestyringstilstand	Gør det muligt at vælge en nøgledatabase.Standard: PK

Tabel 5. Systeminstallationsindstillinger – menuen Integrerede enheder

Integrerede enheder

Dato/Klokkeslæt

Tabel 5. Systeminstallationsindstillinger – menuen Integrerede enheder (fortsat)

Integrerede enheder
Dato Indstiller computerdatoen i formatet MM/DD/ÅÅÅÅ.Ændringer i datoen træderi kraft med det samme.
Tid Indstiller computertiden i 24 timers formatet TT/MM/SS. Du kan skifte mellem et12 timers og 24 timers ur.Ændringer af tiden træder i kraft med det samme.
Kamera
Aktivér kamera Aktiverer eller deaktiverer kameraet.
Aktivér kamera er valgt som standard.
Lyd
Aktivér lyd Aktiverer eller deaktiverer alle integrerede lydcontrollere.
Standard: slået til
Aktivér mikrofon Aktiverer eller deaktiverer mikrofon.
Aktivér mikrofon er aktiveret som standard.
Aktivér intern højttaler Aktiverer eller deaktiverer intern højttaler.
Aktivér intern højttaler er aktiveret som standard.
USB/Thunderbolt-konfiguration
Aktivér eksterne USB-porte Aktiverer eller deaktiverer alle eksterne USB-porte i et OS-miljø.
Aktivér eksterne USB-porte er aktiveret som standard.
Aktivér understøttelse af USB-start Aktiverer eller deaktiverer start fra USB-storageenheder såsom eksterne harddiske, optiske drev og USB-drev.
Aktivér USB-opstartsunderstøttelse er aktiveret som standard.
Aktivér understøttelse af Thunderbolt-start	Aktiverer eller deaktiverer brugen af eksterne ThunderboltTM-enheder og USB-enheder, som er forbundet til ThunderboltTM-stikket, under BIO’s førstart.
	Standard: Slået fra
Aktivér Thunderbolt-førstartmoduler (og PCIe bag TBT)	Slår kørsel af PCIe-enheders UEFI Option ROM(er) under førstart til eller fra for PCIe-enheder, som er tilsluttet via et ThunderboltTM-stik.
	Standard: Slået fra

Tabel 6. Systeminstallationsindstillinger – menuen Storage

Storage

SATA/NVMe-drift

SATA/NVMe-drift Konfigurerer driftstilstanden for den integrerede controller til storageenhed.

Standard: RAID On.

Storagegrænseflade

Port-aktivering Aktiverer eller deaktiverer de indbyggede drev.

M.2 PCIe SSD-0 Slår M.2 PCIe SSD-0 til eller fra.

Standard: slået til

M.2 PCIe SSD-1 Slår M.2 PCIe SSD-1 til eller fra.

Standard: slået til

SMART-rapportering

Aktivér SMART-rapportering Aktiverer eller deaktiverer selvovervägnings-, analyse- og rapporteringsteknologi (SMART).

Tabel 6. Systeminstallationsindstillinger – menuen Storage (fortsat)

Storage

Standard: Slået fra

Drevoplysninger Viser oplysningerne om forskellige indbyggede drev.

Tabel 7. Systeminstallationsindstillinger – menuen Skærm

Skærm
Skærmens lysstyrke
Lysstyrke på batteristrøm Indstiller skærmens lysstyrke, når computeren kører på batteristrøm.
Standard: 50
Lysstyrke på vekselstrøm Indstiller skærmens lysstyrke, når computeren kører på AC-strøm fra strømstikket.
Standard: 100
Fuldskærmslogo
Fuldskærmslogo Når funktionen er slået til, vises fuldskærmslogoet, hvis billedet stemmer overens med skærmens opløsning.
Standard: Slået fra
Hybridgrafik / Avanceret Optimus
Slår hybridgrafik / Avanceret Optimus til (hvis det er til rådighed)	Når indstillingen er slået til, tillader systemet såvel integrerede som dedikerede grafikkort i at fungere samtidigt for at optimere funktionaliteten og batterikapaciteten. Når indstillingen er slået fra, driver det dedikerede grafikkort alle skærme for at prioritere funktionalitet frem for batterikapacitet.
	Standard: slået til
	1|BEMÆRK: Linux understøtter ikke hybridgrafik.

Tabel 8. Systemkonfigurationsindstillinger – menuen Forbindelse

Forbindelse

Konfiguration af netværkscontroller

Integreret NIC Styrer den indbyggede LAN-controller.

Standard: Slået til med PXE.

Aktivér trådløs enhed

WLAN Aktivér eller deaktiver interne WLAN-enheder.

WLAN er valgt som standard.

Bluetooth Aktivér eller deaktiver interne Bluetooth-enheder.

Bluetooth er valgt som standard.

Aktivér UEFI-netværksstak

Aktivér UEFI-netværksstak Aktiverer eller deaktiverer UEFI-netværksprotokoller, hvis de er installeret og til rådighed.

Standard: slået til

HTTP(s)-startfunktion

HTTP(s)-start Aktiver eller deaktiver HTTP(s)-startfunktion.

Standard: slået til

HTTP(s)-starttilstande Konfigurerer HTTP(s)-starttilstandene.

Tabel 8. Systemkonfigurationsindstillinger – menuen Forbindelse (fortsat)

Forbindelse
	Standard: automatisk tilstand. HTTP(s)-start udvinder automatisk start-URL-adressen fra DHCP-konfigurationen (Dynamic Host Configuration Protocol).iBEMAERK: Der skal leveres et certifikat for at kunne oprette forbindelse til HTTPS-startserveren.

Tabel 9. Systemkonfigurationsindstillinger – menuen Strøm

Tænd/sluk-knap
Batteri 1 opladningstilstand
Batteri 1 opladningstilstand Aktiverer, at computeren kører på batteri på tidspunkter med højt strømforbrug.
	Brug indstillingerne nedenfor for at forhindre brug af AC-strøm mellem bestemte tidspunkter af hver dag.
	Standard: adaptiv Batteriindstillinger optimeres adaptivt baseret på dit typiske brugsmønster af batteriet.
Avanceret konfiguration
Aktivér avanceret konfiguration af batteriopladning	Aktiverer avanceret konfiguration af batteriopladning fra begyndelsen af dagen i en specifik arbejdsperiode. Avanceret batteri opladet maksimerer batteriets sundhed, mens krævende brug stadig understøttes i løbet af arbejdsdagen.
	Standard: Slået fra
USB PowerShare
Aktivér USB PowerShare Gør det muligt at strømforsyne eller oplade eksterne enheder såsom musikafspillere med systemets batteri.
	Standard: Slået fra
Varmestyring
Varmestyring Aktiverer blæserens og processorens varmestyringsfunktion for at justere systemets ydeevne, støj og temperatur.
	Standard: optimeret. Standardindstillinger for blæserens og processorens varmestyring. Denne indstilling giver en balance mellem ydeevne, støj og temperatur.
Bloker slumretilstand
Bloker slumretilstand Forhindrer computer i at gå på slumretilstand (S3) i operativsystemet.
	Standard: Slået fra
	i BEMÆRK: Hvis funktionen er slået til, går computeren ikke til slumretilstand, Intel® Rapid Start deaktiveres automatisk, og operativsystemets strømindstilling vil ikke være aktiv, hvis Slumre er valgt.
Lågets knap
Aktivér knappen på låget Aktiverer eller deaktiverer knappen på låget.
	Standard: slået til
Tænd ved åbning af låg Gør det muligt for computeren at starte fra slukket tilstand, når låget åbnes.
	Standard: slået til
Intel Speed Shift-teknologi
Intel Speed Shift-teknologi Aktiverer eller deaktiverer understøttelse af Intel Speed Shift-teknologi. Med denne indstilling kan du aktivere, at operativsystemet automatisk kan vælge den passende ydeevne for processoren.
	Standard: slået til

Tabel 10. Systeminstallationsindstillinger – menuen Sikkerhed

Sikkerhed

Intel® Platform Trust Technology

Intel® Platform Trust Technology til Slå Intel® Platform Trust Technology (PPT)-funktionen til eller fra i operativsystemet.

Standard: slået til

PPI-forbigåelse af ryddekommandoer Aktivér eller deaktiver Trusted Platform Model (TPM) Physical Presence Interface (PPI). Når funktionen er aktiveret, springer operativsystemet over brugermeddelelser om BIOS Physical Presence Interface (PPI), når Clear-kommandoen anvendes.

Standard: Slået fra

Ryd Aktiverer eller deaktiverer, om computeren skal slette PTT-ejeroplysninger og sætte PTT tilbage til standardtilstanden.

Standard: Slået fra

SMM-sikkerhedsafhjælpning

SMM-sikkerhedsafhjælpning Aktiverer eller deaktiverer supplerende beskyttelser med UEFI SMM-sikkerhedsafhjælpning.

Standard: Slået fra

i BEMÆRK: Denne funktion kan skabe kompatibilitetsproblemer med visse ældre værktøjer og programmer eller gøre, at de ikke virker.

Datasletning ved næste start

Start datasletning Hvis denne indstilling aktiveres, vil BIOS sætte en datasletningscyklus i kø for alle storageenheder, der er sluttet til bundkortet ved næste genstart.

Standard: Slået fra

Absolute

Absolute Dette felt lader dig aktivere, deaktivere eller permanent deaktivere grænsefladen til BIOS-module i den valgfrie Absolute Persistence Module-service fra Absolute Software.

Standard: Aktiveret

Sikkerhed for UEFI-startsti

Sikkerhed for UEFI-startsti Bestemmer, om systemet skal bede brugeren om at indtaste administratoradgangskoden (hvis den er indstillet), når der bootes til en UEFI-startstienhed fra F12-startmenuen.

Standard: altid, undtagen intern harddisk.

Tabel 11. Systeminstallationsindstillinger – menuen Adgangskoder

Adgangskoder
Administratoradgangskode	Lader dig indstille, ændre eller slette administratoradgangskoden (admin).Administratoradgangskoden aktiverer flere sikkerhedsfunktioner
Systemadgangskode	Lader dig indstille, ændre eller slette systemadgangskoden.
M.2 PCIe SSD-0	Bruges til at indstille, ændre eller slette M.2 PCIe SSD-0-adgangskoden.
Konfiguration af adgangskode
Store bogstaver Kræver, at adgangskoden skal indeholde mindst ét stort bogstav.
Standard: Slået fra
Små bogstaver Kræver, at adgangskoden skal indeholde mindst ét lille bogstav.

Tabel 11. Systeminstallationsindstillinger – menuen Adgangskoder (fortsat)

Adgangskoder
	Standard: Slået fra
Ciffer Kræver, at adgangskoden skal indeholde mindst ét ciffer.
	Standard: Slået fra
Specialtegn Kræver, at adgangskoden skal indeholde mindst ét specialtegn.
	Standard: Slået fra
Mindste antal tegn Indstiller det mindste tilladte antal tegn i adgangskoder.
	Standard: 04
Gå uden om adgangskode
Gå uden om adgangskode Omgå prompterne for systemadgangskode (start) og adgangskoden til den interne harddisk under en systemgenstart.
	Standard: Deaktiveret
Ændringer af adgangskode Omgå prompterne for systemadgangskode (start) og adgangskoden til den interne harddisk under en systemgenstart.
	Standard: Deaktiveret
Aktivér ændringer af ikke-administratoradgangskode	Tillader eller forhindrer brugeren i at ændre adgangskoden til systemet og harddiske uden behov for administratoradgangskode.
	Standard: slået til
Spærring af administratoropsætning
Aktivér spærring af administrationsindstilling	Tillader eller forhindrer brugeren i at åbne BIOS Setup, når der er indstillet en administratoradgangskode.
	Standard: Slået fra
Spærring af masteradgangskode
Aktivér Spærring af masteradgangskode Aktiverer eller deaktiverer understøttelse af masteradgangskoden.
	Standard: Slået fra
	i BEMÆRK: Adgangskoder til harddisken skal ryddes, inden denne indstilling kan ændres.
Tillad PSID-gendannelse af ikke-administrator
Aktivér tilladelse til PSID-gendannelse uden administratorgodkendelse	Kontrollerer adgang til Physical Security ID (PSID)-gendannelse af NVMe-harddiske fra Dell Security Manager-meddelelsen.
	Standard: Slået fra

Tabel 12. Systeminstallationsindstillinger – menuen Opdatering, Gendannelse

Opdatering, Gendannelse
UEFI Capsule-firmwareopdateringer
Aktivér UEFI Capsule-opdatering af firmware	Aktiverer eller deaktiverer BIOS-opdateringer gennem UEFI Capsule-opdateringspakker.
	Standard: slået til
BIOS-gendannelse fra harddisk
BIOS-gendannelse fra harddisk Lader computeren blive gendannet fra en dårlig BIOS-afbildning, så længe Boot Block-andelen er intakt og fungerer.

Tabel 12. Systeminstallationsindstillinger – menuen Opdatering, Gendannelse (fortsat)

Opdatering, Gendannelse
	i BEMÆRK: BIOS-gendannelse er designet til at løse den primære BIOS-blokering og kan ikke fungere, hvis startblokeringen er beskadiget. Desuden kan funktionen ikke virke i tilfælde af EC-forvanskning, ME-forvanskning eller et hardwarerelateret problem. Gendannelsesafbildningen skal ligge på en ikke-krypteret partition på drevet.
BIOS-nedgradering
Tillad BIOS-nedgradering Styrer opdatering af systemets firmware til tidligere revisioner.
	Standard: slået til
SupportAssist OS Recovery	Aktiverer eller deaktiverer startflowet for SupportAssist OS Recovery-værktøjet i tilfælde af visse systemfejl.
	Standard: slået til
BIOSConnect
BIOSConnect Aktiverer eller deaktiverer gendannelse af operativsystem via cloud-tjenester, hvis det primære operativsystem ikke kan starte inden grænsen for antal mislykkede forsøg angivet i Dells grænse for automatisk genoprettelse af operativsystemer er nået, og den lokale tjeneste ikke startes eller ikke er installeret.
	Standard: slået til
Dells grænse for automatisk genoprettelse af operativsystemer
Dells grænse for automatisk genoprettelse af operativsystemer	Styrer det automatiske startflow for SupportAssist System Resolution Console og for Dells værktøj til genoprettelse af operativsystemer.
	Standard: 2.

Tabel 13. Systeminstallationsindstillinger – menuen Systemadministration

Systemadministration
Servicekode Viser computerens servicekode.
Aktivmærke Opretter et systemaktivmærke, der kan bruges af en IT-administrator til unik identificering af et bestemt system. Når først det er indstillet i BIOS, kan aktivmærket ikke ændres.
AC-adfærd
Vækning på vekselstrøm Slår grundlæggende kontroller til eller fra, når der er sluttet en AC-strømkilde til enheden. Det omfatter en kontrol af, hvad AC-genoprettelsesindstillingen er indstillet til. Systemet booter, hvis Vækning på AC er slået til. Systemet slukkes, hvis Vækning på AC er slået fra.
	Standard: Slået fra
Automatisk på klokkeslæt
Automatisk på klokkeslæt Styrer automatisk tænding af systemet på bestemte dage og tidspunkter.
	Standard: hver dag
Dato for første start
Indstil ejerskabsdato Gør det muligt for brugeren at konfigurere ejerskabsdatoen.
	Standard: Slået fra

Tabel 14. Systemkonfigurationsindstillinger – menuen Tastatur

Tastatur
Fn-låseindstillinger
Fn-låseindstillinger Aktiverer eller deaktiver Fn-låsetilstand.
Standard: slået til
Låsetilstand Styrer F1-F12-tasternes funktioner.
Standard: Låsetilstand standard
Timeout for tastaturets baggrundsbelysning på vekselstrømsadapter
Timeout for tastaturets baggrundsbelysning på vekselstrømsadapter	Giver brugeren mulighed for at definere timeout-værdien for tastaturets baggrundsbelysning, når systemet er tilsluttet vekselstrømsadapteren.
	Standard: Aldrig
Timeout for tastaturets baggrundsbelysning på batteri
Timeout for tastaturets baggrundsbelysning på batteri	Giver brugeren mulighed for at angive timeout-tiden for tastaturets baggrundsbelysning, når systemet kører på batteri.
	Standard: Aldrig
Sprog for tastatur med RGB per tast	Giver brugeren mulighed for at vælge det tastatursprog, der er installeret på systemet.
	Standard: Engelsk USA
	⚠ ADVARSEL: Vælger du det forkerte sprog, kan det medføre, at tastaturet og belysningen ikke fungerer korrekt.
Farve på tastatur med RGB per tast	Giver brugeren mulighed for at vælge den tastaturfarve, der svarer til systemets tastatur.
	Standard: Mørk
	⚠ ADVARSEL: Vælger du det forkerte sprog, kan det medføre, at tastaturet og belysningen ikke fungerer korrekt.

Tabel 15. Systeminstallationsindstillinger – menuen Adfærd før start

Funktionalitet inden start

AdapteradvarslerAktivér adapteradvarsler Aktiverer eller deaktiverer computerens visning af advarselsmeddelelser om skærmadapter, når der registreres adaptere med utilstrækkelig strømforsyning.Standard: slået til

Advarsler og fejlAdvarsler og fejl Vælger en handling i tilfælde af adversel eller fejl under opstart.Standard: spørg ved adversler og fejl. Stop, spørg efter og vent på brugerens input, når der findes adversler og fejl.1| BEMÆRK: Fejl, der anses for at være kritiske for computerens hardware, vil altid standse computeren.

USB-C-advarsler Angiv det maksimale antal tilladte tegn i administratoradgangskoden.Standard: 32

Aktivér Dock-advarselsmeddelelser. Aktiverer eller deaktiverer dock-advarselsmeddelelser.Standard: slået til

Tabel 15. Systeminstallationsindstillinger – menuen Adfærd før start (fortsat)

Funktionalitet inden start

HurtigstartHurtigstart Konfigurerer hastigheden for UEFI-opstartsprocessen.Standard: Grundig. Udfører en komplet initialisering af hardware og konfiguration under opstart.

Forlæng BIOS POST-tidForlæng BIOS POST-tid Konfigurerer indlæsningstiden for BIOS POST (Power-On Self-Test).Standard: 0 sekunder

Tabel 16. Systeminstallationsindstillinger – menuen Virtualiseringsunderstøttelse

Virtualisering

Intel^ -virtualiseringsteknologiAktivér Intel^ -virtualiseringsteknologi (VT) Aktiverer, at computeren kører en virtuel maskine-skærm (VMM).Standard: slået til

VT til direkte I/OAktivér Intel^ VT til direkte I/O Aktiverer, at computeren udfører virtualiseringsteknologi for Direct I/O (VT-d).VT-d er en Intel-metode, der leverer virtualisering til hukommelsesafbildnings-I/O.Standard: slået til

Tabel 17. Systeminstallationsindstillinger – menuen Ydeevne

Ydeevne
Understøttelse af flere kerner
Aktive kerner /Endrer antallet af tilgængelige CPU-kerner for operativsystemet.
	Standardværdien er indstillet til det maksimale antal kerner.
	Standard: alle
Intel SpeedStep
Aktivér Intel® SpeedStep-teknologi Aktiverer eller deaktiverer Intel® SpeedStep-teknologi til dynamisk tilpasning af processorspændingen og kernefrekvensen, så det gennemsnitlige strømforbrug og varmeudviklingen sænkes.
	Standard: slået til
Kontrol af C-tilstand
Aktivér C-tilstandskontrol Aktiverer eller deaktiverer CPU'ens evne til at gå ind og ud af lavenergitilstande.
	Standard: slået til
Aktivér adaptive C-tilstande for dedikerede grafikkort	Giver mulighed for på dynamisk vis at registrere høj belastning af dedikerede grafikkort og justere systemparametrene for højere ydeevne i den givne periode.
	Standard: slået til
Intel Turbo Boost-teknologi
Aktivér Intel® Turbo Boost-teknologi Aktiverer eller deaktiverer processorens Intel® TurboBoost-funktion. Hvis den er aktiveret, øger Intel® TurboBoost-driveren CPU'ens eller grafikprocessorens ydeevne.
	Standard: slået til
Intel HyperThreading-teknologi

Tabel 17. Systeminstallationsindstillinger – menuen Ydeevne (fortsat)

Ydeevne
Aktivér Intel® HyperThreading-teknologi	Slår processorens Intel® HyperThreading-funktion til eller fra. Hvis Intel® Hyper-Threading er aktiveret, gøres processorressourcerne mere effektive ved kørsel af flere tråde på hver kerne.Standard: slået til
Ekstrem hukommelsesprofil
Ekstrem hukommelsesprofil Giver brugeren mulighed for at vælge en af to forskellige hukommelsestimingprofiler for at få den højest mulige ydeevne ud af hukommelsen.Standard: DIMM-profil
TCC-aktiveringsforskydning
TCC-aktiveringsforskydning Giver brugeren mulighed for at justere CPU'ens Tcc-forskydning for at kontrollere CPU'ens ydeevne.Standard: 00

Tabel 18. Systeminstallationsindstillinger – menuen Systemlogfiler

Systemlogfiler

BIOS-hændelseslogRyd BIOS-hændelsesloggen Vælg Behold eller Ryd BIOS-hændelser.Standard: Behold logTermisk hændelseslogRyd den termiske hændelseslog Vælg Behold eller Ryd termiske hændelser.Standard: Behold logStrømhændelseslogRyd strømhændelseslog Vælg Behold eller Ryd strømhændelser.Standard: Behold log

System- og opsætningsadgangskode

Tabel 19. System- og opsætningsadgangskode

Adgangskodetype Beskrivelse
System Password (Systemadgangskode) Adgangskode du skal indtaste for at logge på systemet.
Setup password (Installationsadgangskode) Adgangskode, som du skal indtaste for at få adgang til at foretage ændringer i computerens BIOS-indstillingern.

Du kan oprette en system password (systemadgangskode) og en setup password (installationsadgangskode) til at sikre computeren.

FORSIGTIG: Adgangskodefunktionerne giver et grundlæggende sikkerhedsniveau for computerens data.
FORSIGTIG: Enhver kan få adgang til de data, der er gemt på computeren, hvis den ikke er låst og uden opsyn.
i | BEMÆRK: Funktionen System and Setup Password (System- og installationsadgangskode) er deaktiveret.

Tildeling af en systemopsætningsadgangskode

Forudsætninger

Du kan kun tildele en ny system- eller administratoradgangskode, når status er Not Set (Ikke indstillet).

Om denne opgave

For at komme ind i systemopsætningen skal du trykke på F12 umiddelbart efter start eller genstart.

Trin

1. På skærmen System BIOS eller Systemopsætning skal du vælge Sikkerhed og trykke på Enter. Nu vises skærmen Sikkerhed.
2. Vælg System-/administratoradgangskode, og indtast en adgangskode i feltet Indtast den nye adgangskode.

Brug følgende retningslinjer, när du vil tildele systemadganskoden:

• En adgangskode kan bestå af op til 32 tegn.
• Mindst ét specialtegn:!" # \$ % & ' ( ) * + , - . / : ; <= > ? @ [ \ ] ^ _ ` { | }
• Tallene 0 til 9.
• Store bogstaver fra A til Z.

• Små bogstaver fra A til Z..

• Indtast den systemadgangskode, som du nu har angivet, i feltet Confirm new password (Bekræft ny adgangskode), og klik på OK.

• Tryk på Esc, og gem ændringerne, som der bedes om i pop-up-meddelelse.
• Tryk på Y for at gemme ændringerne.

Computeren genstarter.

Sådan slettes eller ændres en eksisterende systemopsætningsadgangskode

Forudsætninger

Sørg for, at Adgangskodestatus er Oplåst (under Systemopsætning), før du forsøger at slette eller ændre den nuværende adgangskode til system og/eller opsætning. Du kan ikke slette eller ændre den nuværende adgangskode til system eller opsætning, hvis Adgangskodestatus er Låst.

Om denne opgave

For at komme ind i systemopsætningen skal du trykke på F12 umiddelbart efter start eller genstart.

Trin

1. På skærmen System BIOS eller Systemopsætning skal du vælge Systemsikkerhed og trykke på Enter. Herefter vises skærmen Systemsikkerhed.
2. På skærmen Systemsikkerhed skal du bekræfte, at Adgangskodestatus er Oplåst.
3. Vælg Systemadgangskode, opdater eller slet den nuværende systemadgangskode, og tryk på Enter eller tabulatortasten.
4. Vælg Opsætningsadgangskode, opdater eller slet den nuværende opsætningsadgangskode, og tryk på Enter eller tabulatortasten.

i BEMAERK: Hvis du ændrer system- og/eller opsætningsadgangskoden, skal du indtaste den nye adgangskode igen, når du bliver bedt om det. Hvis du sletter system- og/eller administratoradgangskoden, skal du bekræfte sletningen, når du bliver bedt om det.

1. Tryk på Esc, hvorefter du får vist en meddelelse om at gemme ændringerne
2. Tryk på Y for at gemme ændringerne og gå ud af systemopsætningen. Computeren genstarter.

Rydning af CMOS-indstillinger

Om denne opgave

FORSIGTIG: Rydning af CMOS-indstillinger nulstiller BIOS-indstillingerne på din computer.

Trin

1. Fjern bunddækslet.
2. Kobl batterikablet fra bundkortet.
3. Hold tænd/sluk-knappen inde i 20 sekunder.
4. Vent i et minut.
5. Slut batterikablet til bundkortet.
6. Monter bunddækslet.

Rydning af BIOS (systemopsætning) og systemadgangskoder

Om denne opgave

For at rydde systemet eller BIOS-adgangskoder skal du kontakte Dells tekniske support som beskrevet på www.dell.com/contactdell.

BEMÆRK: For at få information om hvordan man nulstiller Windows eller adgangskoder til applikationer kan du se den tilhørende dokumentation til Windows eller din applikation.

Sådan opdateres BIOS'en

Sådan opdateres BIOS'en i Windows

Trin

1. Gå til www.dell.com/support.

2. Klik på Produktsupport. I boksen Produktsupport skal du indtaste din computers servicemærke og klikke på Søg.
   i BEMÆRK: Hvis du ikke har servicemærket, skal du bruge SupportAssist-funktionen til automatisk identificering af computeren. Du kan også bruge produkt-id'et eller manuelt browse efter din computermodel.

3. Klik på Drivere og Downloads. Udvid Find drivere.

4. Vælg det operativsystem, der er installeret på din computer.

5. Gå til rullelisten Kategori, og vælg BIOS.

6. Vælg den senester BIOS-version, og klik på Download for at hente BIOS-filen til din computer.

7. Efter hentning er afsluttet, skal du gå ind i den mappe, hvor du gemte BIOS-opdateringsfilen.

8. Dobbeltklik på ikonet for BIOS-opdateringsfilen, og følg vejledningerne på skærmen.

Få flere oplysninger om, hvordan systemets BIOS opdateres, ved at søge i vores Knowledge Base-ressource på www.dell.com/support.

Sådan opdateres BIOS ved hjælp af USB-drevet i Windows

Trin

1. Følg proceduren fra trin 1 til trin 6 i Sådan opdateres BIOS'en i Windows for at downloade den nyeste BIOS-opsætningsprogramfil.
2. Opret et USB-drev, der kan startes fra. Du kan finde nærmere oplysninger ved at søge i vores Knowledge Base-ressource på www.dell.com/support.

3. Kopiér filen til BIOS-opsætningsprogrammet til USB-drevet, der kan startes fra.

4. Slut USB-drevet, der kan startes fra, til den computer, der skal have BIOS-opdateringen.

5. Genstart computeren, og tryk på F12.
6. Vælg USB-drevet i engangsstartmenuen.
7. Indtast filnavnet for BIOS-opsætningsprogrammet, og tryk på Enter. BIOS-opdateringsprogram vises.
8. Følg instruktionerne på skærmen for at færdiggøre BIOS-opdateringen.

Opdatering af BIOS fra F12-menu Engangsstart

Opdater din computers BIOS ved at kopiere en .exe-BIOS-opdateringsfil til en FAT32 USB-nøgle og starte computeren fra F12-menu Engangsstart.

Om denne opgave

BIOS-opdatering

Du kan køre BIOS-opdateringsfilen fra Windows ved hjælp af en USB-nøgle, der kan startes fra. Du kan også opdatere BIOS'en fra F12-menu Engangsstart på computeren.

De fleste Dell-computere, der er bygget efter 2012, har denne egenskab, og du kan bekræfte ved at starte din computer med F12-menu Engangsstart for at se, om BIOS FLASH UPDATE (BIOS-flashopdatering) er angivet som startindstilling for din computer. Hvis indstillingen er indstillet, understøtter BIOS'en denne BIOS-opdateringsform.

BEMÄERK: Kun computere, der har muligheden BIOS-flashopdatering angivet i F12-menuen Engangsstart, kan anvende denne funktion.

Sådan opdaterer du fra menuen Engangsstart

For at opdatere din BIOS fra F12-menu Engangsstart har du brug for følgende:

• Et USB-drev, der er formateret til FAT32-filsystemet (det er ikke nødvendigt at kunne starte computeren fra nøglen)
• Eksekverbar BIOS-fil, som du har downloadet fra Dell Support-websitet og kopieret til USB-drevets rod.
• Vekselstrømsadapter, som er tilsluttet computeren.
• Fungerende computerbatteri til flashopdatering af BIOS'en

Udfør de følgende trin for at gennemføre BIOS-opdateringens flashproces fra F12-menu:

FORSIGTIG: Sluk ikke computeren under BIOS-opdateringen. Computeren kan muligvis ikke starte, hvis du slukker den.

Trin

1. Når computeren slukket, skal du indsætte USB-drevet med den kopierede flash i en USB-port på computeren.
2. Tænd computeren, og tryk på F12-tasten for at åbne menuen Engangsstart. Vælg BIOS-opdatering med musen eller piletasterne, og tryk derefter på Enter. Menuen med BIOS-flashopdatering vises.
3. Klik på Flash fra fil.
4. Vælg ekstern USB-enhed.
5. Vælg filen, og dobbeltklik på flash-målfilen, og derefter på Send.
6. Klik på Opdater BIOS. Computeren genstarter for at flashopdatere BIOS'en.
7. Computeren genstarter, när BIOS-opdateringen er gennemført.

Fejlfinding

Håndtering af opsvulmede litium-ion-batterier

Som de fleste laptops anvender laptops fra Dell litium-ion-batterier. En type litium-ion-batteri er litium-ion-polymer-batteriet. Litium-ion-polymer-batterier er blevet mere populære i de senere år og er blevet standard i elektronikbranchen på grund af kunder, der foretrækker en slank formfaktor (særligt med nyere ultratynde bærbare computere) og stor batterikapacitet. En uomgængelig egenskab ved teknologien i litium-ion-polymer-batterier er den potentielle opsvulmning af battericellerne.

Et opsvulmet batteri kan påvirke den bærbare computers ydeevne. For at undgå yderligere skade på enhedens kabinet eller interne komponenter, som fører til funktionsfejl, skal du stoppe med at bruge den bærbare computer og aflade den ved at frakoble vekselstrømsadapteren og lade batteri drænes.

Opsvulmede batterier må ikke anvendes og skal udskiftes og bortskaffes korrekt. Vi anbefaler at kontakte Dells produktsupport for at finde ud af muligheder for at udskifte opsvulmede batterier under betingelserne for den relevante garanti eller servicekontrakt, herunder muligheder for en udskiftning udført af en Dells autoriserede teknikere.

Retningslinjerne for håndtering og udskiftning af litium-ion-batterier er som følger:

• Vær forsigtig, når du håndterer litium-ion-batterier.
• Aflad batteriet, før du fjerner det fra systemet. For at aflade batteriet skal vekselstrømsadapteren frakobles fra systemet, så systemet kun fungerer med strøm fra batteriet. Når systemet ikke længere tænder, hvis tænd/sluk-knappen bliver trykket ind, så er batteriet helt afladet.
• Man må ikke knuse, smide, beskadige batteriet eller stikke fremmedlegemer ind i det.
• Udsæt ikke batteriet for høje temperaturer, og skil ikke batteripakker eller celler ad.
• Sæt ikke overfladen af batteriet under tryk.
  • Bøj ikke batteriet.
• Brug ikke redskaber af nogen form for at lirke på eller mod batteriet.
• Hvis batteriet kommer til at sidde fast i enheden som følge af opsvulmning, må du ikke prøve at frigive det ved at punktere, bøje eller mase batteriet. Det kan være farligt.
• Forsøg ikke at genmontere et beskadiget eller opsvulmet batteri i en bærbar pc.
• Opsvulmede batterier, der er dækket af garanti, skal returneres til Dell i en passende forsendelsesbeholder (som godkendt af Dell) – dette er for at overholde transportbestemmelser. Opsvulmede batterier, der ikke er dækket af garanti, skal bortskaffes på en passende genbrugsstation. Kontakt Dells produktsupport på https://www.dell.com/support for at få hjælp og yderligere vejledning.
• Brug af et batteri, der ikke er fra Dell eller er inkompatibelt, kan øge risikoen for brand eller eksplosion. Udskift kun batteriet med et kompatibelt batteri købt fra Dell, der er designet til at fungere med din Dell computer. Brug ikke et batteri fra andre computere sammen med computeren. Køb kun originalbatterier fra https://www.dell.com eller på anden måde direkte fra Dell.

Litium-ion-batterier kan svulme op af forskellige grunde såsom alder, antal opladningscyklusser eller udsættelse for høj varme. Få mere at vide om, hvordan levetiden og ydeevnen for den bærbare computers batteri kan forbedres og muligheden for at minimere, at problemet opstår, ved at søge efter "Dell bærbar batteri" i Knowledge Base-ressourcen på www.dell.com/support.

Find servicekoden eller ekspresservicenummeret på din Dell-computer

Din Dell-computer har et unikt id i form af en servicekode eller et ekspresservicenummer. Hvis du vil se relevante supportressourcer for din Dell-computer, anbefaler vi, at du indtaster din servicekode eller dit ekspresservicenummer på www.dell.com/support.

Hvis du har brug for nærmere oplysninger om, hvordan du finder servicekoden på din computer, kan du se Find servicekoden på din pc.

Systemdiagnosticeringsindikatorer

Konstant hvid – Strømadapteren er tilsluttet, og batteriet er mere end 5 % opladet.

Ravgul – Computeren kører på batteri, og batteriet er mindre end 5 % opladet.

Slukket:

• Strømadapteren er tilsluttet, og batteriet er helt opladet.
• Computeren kører på batteri, og batteriet er mere end 5 % opladet.
• Computeren er i slumre- eller dvaletilstand eller slukket.

Strøm- og batteristatusindikatorerne kan også blinke rødt eller blåt iht. en række faste "bipkoder", der angiver diverse fejl.

F.eks. strøm- og batteristatusindikatoren blinker rødt to gange efterfulgt af en pause, herefter blinker den blåt tre gange efterfulgt af en pause. Dette 2,3-mønster fortsætter, indtil der slukkes for computeren. Mønstret indikerer, at ingen hukommelse eller RAM er registreret.

i BEMÆRK: Følgende diagnostiske lyskoder og anbefalede løsninger er beregnet til fejlfinding udført af Dell-serviceteknikere. Du skal kun udføre fejlfinding og reparation som autoriseret eller under vejledning af Dells tekniske supportteam. Skade på grund af servicering, som ikke er godkendt af Dell, er ikke dækket af garantien.

Tabel 20. Diagnostiske LED-lyskoder
Diagnostiske lyskoder Problembeskrivelse

2,1 Processorfejl

2,2 Bundkort: Fejl i BIOS eller ROM (skrivebeskyttet hukommelse)

2,3 Ingen hukommelse eller RAM (Random-Access Memory) registreret

2,4 Fejl i hukommelse eller RAM (Random-Access Memory)

2,6 Fejl på bundkort eller chipset

2,7 Skærmfejl – SBIOS-meddelelse

3,1 RTC-strømfejl

3,3 Gendannelsesafbildning ikke fundet

3,4 Gendannelsesafbildning fundet men ugyldig

3,5 Fejl på strømskinne

3,6 BIOS-opdatering ikke gennemført

SupportAssist-diagnosticering (tidligere kendt som ePSA-diagnosticering) foretager en fuldstændig kontrol af din hardware. SupportAssist-diagnosticering er indlejret i og startes internt af BIOS. SupportAssist-diagnosticering giver en række muligheder til særlige enheder eller enhedsgrupper. Det giver dig mulighed for at:

• Køre tests automatisk eller i en interaktiv tilstand
• Gentage tests
  • Vise eller gemme testresultaterne
• Køre tests igennem for at introducere yderligere testmuligheder og give ekstra oplysninger om de mislykkede enheder
• Se statusmeddelelser, der angiver, om tests blev udført korrekt
• Se fejlmeddelelser, der angiver, om der blev registreret problemer under testen

BEMÆRK: Nogle tests er beregnet til specifikke enheder og kræver brugerinteraktion. Sørg for, at du sidder foran computeren, når diagnostiktestene udføres.

M-BIST (indbygget selvtest) er bundkortets indbyggede selvdiagnosticeringsværktøj, der gør diagnosticeringen af fejl i bundkortets indbyggede controller (EC) mere nøjagtig.

i| BEMÆRK: M-BIST kan påbegyndes manuelt før POST (Power On Self Test).

Sådan køres M-BIST

i BEMÆRK: M-BIST skal påbegyndes på systemet fra en slukket tilstand, hvor der enten kun er tilsluttet AC-strøm (vekselstrøm) eller batteri.

1. Tryk på både M-tasten på tastaturet og tænd/sluk-knappen, og hold dem nede for at påbegynde M-BIST.
2. Når både M-tasten og tænd/sluk-knappen holdes nede, kan batteristatus-LED'en udvise to tilstande:

a. Slukket: Der registreres ikke nogen bundkortfejl

b. RAVGUL: Indikerer, at der er et problem med bundkortet

1. Hvis der er en fejl med bundkortet, blinker batteristatus-LED'en med én af følgende koder i 30 sekunder:

Tabel 21. LED-fejlkoder

Blinkemønster Muligt problem
Ravgul Hvid
2 1 CPU-fejl
2 8 LCD-strømskinnefejl
1 1 TPM-registreringsfejl
2 4 Hukommelses-/RAM-fejl

1. Hvis der ikke er en fejl med bundkortet, skifter LCD'en mellem de ensfarvede skærme, der beskrives i LCD-BIST-afsnittet i 30 sekunder, hvorefter den slukkes.

Indbygget LCD-selvtest (BIST - Built-in Self Test)

Bærbare computere fra Dell har et indbygget diagnostisk værktøj, der hjælper dig med at afgøre, om skærmafvigelsen, som du oplever, er et iboende problem med LCD'en (skærmen) til bærbare computere fra Dell eller med grafikkortet (GPU'en) og PC-indstillingerne.

Når du bemærker skærmafvigelser som flimren, forvrængning, uklarhed, sløret eller udvisket billede, vandrette eller lodrette linjer, farvesvækkelse osv., er det altid en god idé at isolere LCD'en (skærmen) ved at køre den indbyggede selvtest (BIST).

Sådan fremkalder man LCD BIST Test

1. Sluk for Dell bærbare computer.
2. Frakobl alle perifere enheder, der er forbundet til den bærbare computer. Tilslut kun vekselstrømsadapteren (opladeren) til den bærbare computer.
3. Sørg for, at LCD'en (skærmen) er ren (uden støvpartikler på skærmens overflade).
4. Tryk på og hold tasten D nede, og tryk på Power on (Tænd) på den bærbare computer for at få adgang til tilstanden LCD indbygget selvtest (BIST). Bliv ved med at holde D-tasten nede, indtil systemet starter op.
5. Skærmen viser rene farver og skifter farve på hele skærmen til hvid, sort, rød, grøn og blå to gange.
6. Derefter viser den farverne hvid, sort og rød.
7. Undersøg omhyggeligt skærmen for abnormaliteter (eventuelle linjer, uskarpe farver eller forvrængning på skærmen).
8. Efter den sidste rene farve (rød), lukker systemet ned.

i BEMÆRK: Dell SupportAssist Pre-Boot-diagnosticering ved lancering igangsætter først LCD BIST og forventer en funktionsbekræftelse af brugerintervention fra LCD'en.

Gendannelse af operativsystemet

Hvis din computer ikke kan starte op til operativsystemet, selv efter gentagne forsøg, startes automatisk Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery er et selvstændigt værktøj, som er forudinstalleret på alle Dell-computere, der er installeret med Windows-operativsystemet. Den består af værktøjer til diagnosticering og fejlfinding af problemer, der kan opstå, før din computer starter op til operativsystemet. Det lader dig diagnosticere hardwareproblemer, reparere din computer, sikkerhedskopiere dine filer eller genoprette din computer til fabriksindstillinger.

Du kan også downloade den fra Dell Support-websitet for at fejlsøge og reparere din computer, når den ikke starter op i dens primære operativsystem på grund af software- eller hardwarefejl.

Sikkerhedskopieringsmedie og genopretningsmuligheder

Det anbefales at oprette et genoprettelsesdrev for at fejlfinde og løse de problemer, der kan opstå med Windows. Dell foreslår flere muligheder for gendannelse af Windows-operativsystemet på din Dell-pc. For yderligere oplysninger. se Dell Windows Backup-medie og genopretningsmuligheder.

Wi-Fi-strømcyklus

Om denne opgave

Hvis din computer ikke kan få adgang til internettet på grund af problemer med wi-fi-forbindelsen, kan det være nødvendigt at udføre en strømcyklusprocedure for wi-fi-forbindelsen. Følgende procedure viser instruktioner til udførelse af en strømcyklusprocedure for wi-fi-forbindelsen:

i BEMÆRK: Visse ISP'er (internetserviceudbydere) tilbyder en kombineret modem/router-enhed.

Trin

1. Sluk for computeren.
2. Sluk for modemmet.
3. Sluk for den trådløse router.
4. Vent i 30 sekunder.
5. Tænd for den trådløse router.
6. Tænd for modemmet.
7. Tænd computeren

Dræning af tilbageværende reststrøm (udfør hård nulstilling)

Om denne opgave

Reststrøm er den tilbageværende statiske elektricitet, som er tilbage i computeren, selv når den er blevet slukket, og batteriet fjernes.

Af hensyn til din sikkerhed og for at beskytte følsomme elektroniske komponenter i din computer skal du dræne tilbageværende reststrøm, før du fjerner eller genmonterer komponenter i din computer.

Dræning af tilbageværende reststrøm, som også betegnes som en "hård nulstilling", er også et almindeligt fejlfindingstrin, hvis din computer ikke tænder eller starter operativsystemet.

Sådan drænes den tilbageværende reststrøm (udfør en hård nulstilling)

Trin

1. Sluk for computeren.
2. Frakobl strømadapteren fra din computer.
3. Fjern bunddækslet.
4. Fjern batteriet.
5. Tryk og hold tænd/sluk-knappen nede i ca. 20 sekunder for at dræne den tilbageværende reststrøm.
6. Monter batteriet.
7. Monter bunddækslet.
8. Tilslut strømadapteren til din computer.
9. Tænd computeren

i BEMAERK: Få flere oplysninger om udførelse af en hård nulstilling ved at søge i Knowledge Base-ressourcen på www.dell.com/support.

Rekvirere hjælp og kontakte Alienware

Selvhjælpsressourcer

Du kan få oplysninger og hjælp til Alienware-produkter og services ved at bruge disse online selvhjælpsressourcer:

Tabel 22. Alienware-produkter og online selvhjælpsressourcer

Selvhjælpsressourcer Ressourceplacering
Information om Alienwares produkter og services. www.alienware.com
Min Dell-app
Tips
Kontakt supporten	I Windows-søgning, skrivContact support, og tryk påEnter.
Online-hjælp til operativsystem www.dell.com/support/windows
Få adgang til førsteklasses løsninger, fejlsøgning, drivere og downloads, og få mere at vide om din computer gennem videoer, vejledninger og dokumenter.	Din Alienware-computer har et unikt id i form af en servicekode eller et ekspresservicenummer. Hvis du vil se relevante supportressourcer for din Dell-computer, skal du indtaste din servicekode eller dit ekspresservicenummer påwww.dell.com/support.Hvis du har brug for nærmere oplysninger om, hvordan du finder servicekoden på din computer, kan du seFindservicekoden på din pc.
Videoer der giver dig instruktioner trin for trin for servicering af din computer.	www.youtube.com/alienwareservices

BEMÆRK: Tilgængeligheden varierer for de enkelte lande/regioner og produkter, og visse tjenester er muligvis ikke tilgængelige i dit land/område.
i BEMÆRK: Hvis du ikke har en aktiv internetforbindelse, kan du finde kontaktoplysninger på købskvitteringen, pakkelisten, fakturaen eller i Dells produktkatalog.
