BRUGSANVISNING AERO 100 HM Myson

UK Installation instructions for Myson AERO 100 HM
SE Monterings- och skötselanvisning för Myson AERO 100 HM
NO Monterings- og vedlikeholdsanvisning for Myson AERO 100 HM
DK Monterings- og vedligeholdelsesanvisning for Myson AERO 100 HM
F1 Myson AERO 100 HM asennus- ja hoito-ohje

Myson AERO 100 HM

UK

DK

PREPARATION TO DEVICE OPERATION.

Viften er konstruert for drift ved en lufttemperatur på max 40°C

SIKKERHETSKRAV

MYSON AERO 100 HM oppfyller kravene i EUs Lavspenningsdirektiv og EMC-direktiv. Berøringsvern og kapslingsgrad: IP34

Advarsel! Al vedligeholdelse og tilslutning af ventilatorer må kun ske, når strømmen til lysnettet er afbrudt. Ved tilslutning af ventilatoren til lysnettet, skal dette ske via en godkendt kontakt. Luftens indblæsningsretning skal være den samme som pilen på ventilatorhuset.

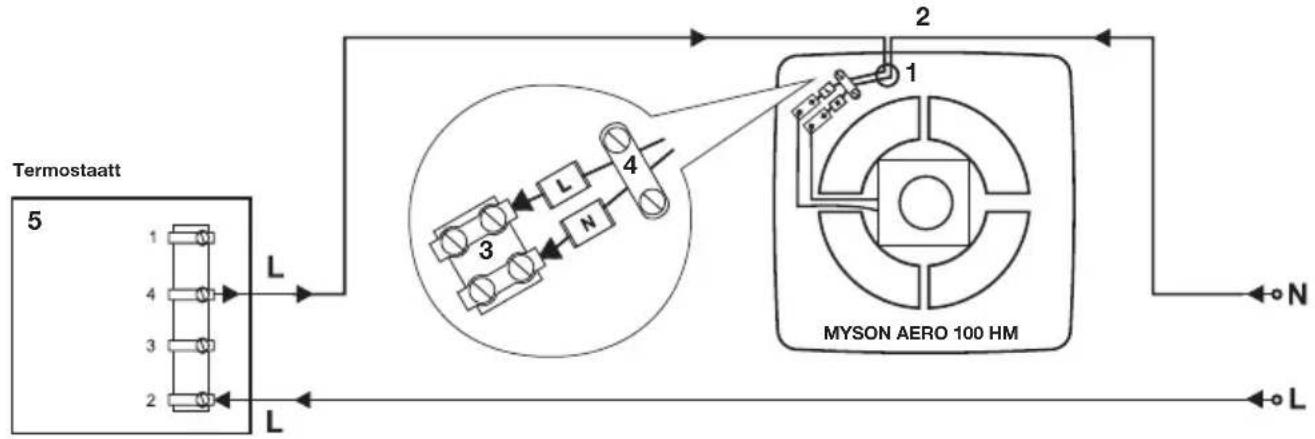

Om nødvendigt, skal det sikres, at der ikke er fri adgang til ventilatorhjulet og strømførende dele i ventilatoren på udblæsningssiden ved hjælp af sikkerhedsanordninger (ventilationsrist, beskyttelseshætte etc.). Tilslutning af ventilatoren til lysnettet er vist på fi g. oven.

VEJLEDNING FOR TILSLUTNING TIL LYSNETTET

Fjern dækslet. Før strømforsyningsledningen gen- nem et af hullet mærket 1 alt 2 (efter først at have opboret dette i den tynde plast, der dækker hullet). Afi solér lederne i en længde på 7-8 mm, forbind dem til klemrækken 3 og fastspænd dem med skruerne. Fastgør ledningen ved hjælp af lednings- holderen 4. Montér dæksel igen.

Tilkobling af termostat se fi gur 5. Termostaten har indbygget strømafbryder. Strømafbryderfunktionen er enpolet og erstatter ikke kravet om fl erpolede afbrydere.

ANVENDELSE

MYSON AERO 100 HM er konstrueret til brug i boliger og lignende (kontorer, butikslokaler, lagerrum, garager, badeværelser, toiletter og andre rum).

SÄETTET INDEHOLDER

Sættet består af følgende dele:

Ventilator: 1 stk.

Forbindelsesrør

Termostat

2 riste

Garantibevis

Brugervejledning

Emballage

GRUNDSPECIFIKATIONER

Ventilatoren er beregnet til 230 V vekselstrøm og en frekvens på 50 Hz. Q = 63 m³/h, 35 dB(A)/3 m, 7 W.

Ventilatoren er konstrueret til brug i lufttemperaturom max 40°C

SIKKERHEDSKRAV

MYSON AERO 100 HM er i overensstemmelse med kravene iht. EU's normer og direktiver, de relevante EU-direktiver for lavspændingsudstyr og EU's direktiver om elektromagnetisk kompatibilitet. Beskyttelsesgrad mod adgang til farlige dele, og vandtæthed: IP34

Tilslutning af ventilatoren direkte til strømforsyningen og udskiftning af el-ledningen skal udføres af en autoriseret elektriker. Børn eller personer med nedsat fysisk eller psykisk funktionsevne må ikke anvende apparatet uden vejledning i, hvordan det anvendes på sikker vis. Ventilatoren må ikke anvendes uden for det angivne temperaturområde og heller ikke i rum med aggressive luftarter.

ADVARSEL!

Ventilatoren må kun anvendes i henhold til anvisningerne. Ventilatorhjulets blade må ikke beskadiges eller blokeres. Ventilatoren må ikke kunne nås af børn. Såfremt gasarter eller røg udefra kan strømme tilbage gennem ventilatoren, skal der tages forholdsregler til at forhindre dette.

KÄYTTÖVALMISTELUT

HUOM!

Symbolet på produktetiketten tilsier at produktet ikke skal håndteres

Hiktogrammet på produktetiketten Iser, produktet ikke mäand teres som som husholdningsaffald, men skal sorteres særskilt. Når produktet kasse skal det afl everes på en modtagestation for elektriske og produkter. Ved åtevee produktet bidger du til forebygge eventuelle negative indvirkninger på miljøet og sundheden, som produktet kan bidrage til, hvis det kasseres som almindeligt husholdningsalf ald. For oplysninger omyltlingørelse gomodtagestationer kal du kontakte de lokale du kjante. Thyndigheder/kommunen, renovationsselskabet eller den foretning, hvor du købt produktet. Dette gælder i de lande, hvor dette direktiv er indført

MYSON

Myson A B

Box 22 B

S-531 02 Lidköping

wwwmysonse

Tel, Puhelin: [phone]
