BRUGSANVISNING 87-3891 Biltema

Biltema Ventilationsrør er et komplet spiralformet kanalsystem af galvaniseret stålplade. Typegodkendt i tæthedsklasse D iht. EN 12237. Alle dele er forsynet med en tætningsring af EPDM-gummi.

Typegodkendelse SC1292-17

PRODUKTER

PRODUKT	ART. NR	PRODUKT	ART. NR
Rør ∅ 100 mm x 2 m 87-3890 Rør ∅ 125 mm x 2 m 87-3880
Bojning ∅ 100 mm/90° 87-3891	Bojning ∅ 125 mm/90° 87-3881
Bojning ∅ 100 mm/45° 87-3892	Bojning ∅ 125 mm / 45° 87-3882
T-stykke ∅ 100 mm / 90°	87-3893	T-stykke ∅ 125 mm / 90°	87-3883
Reduktion ∅ 125 mm/∅ 100 mm	87-3894	Nippel ∅ 125 mm med udvendig gummipakning	87-3884
Nippel ∅ 100 mm med ud-vendig gummipakning	87-3895	Muffe ∅ 125 mm uden gummipakning	87-3885
Muffe ∅ 100 mm uden gum-mipakning	87-3896 Endehætte ∅ 125 mm 87-3886
Endehætte ∅ 100 mm	87-3897

PPRODUKTETS EGENSKABER

• Hurtig og enkel installation
• Fabriksmonterede gummipakninger uden löse dele sikrer en tæt tilslutning.
• Ingen lækagerisiko ved korrekt tilslutning.
• Kan installeres i alt slags vejr.

Materiale og overfladebehandling

Rør og rørdel er fremstillet af varmeforzinket stålplade S280GD iht. EN 10327 med zinktykkelse 275 g/m2 (dobbeltsidet). Denne plade er velegnet til brug i omgivelser med korrosivitetsklasse C3 iht. AMA VVS og EN ISO 12944-2.

Gummipakninger

Pakninger af homogent EPDM-gummi er monteret langs koblingens yderside, hvilket sikrer, at pakningen altid sidder på plads uanset installationens forhold.

EPDM-gummi har en høj kvalitet og er resistent over for ozon og UV-stråling samt temperaturskift, hvilket medfører lang holdbarhed.

• Forberedelser
• Rengør rørene.
• Skær rørene med forsigtighed og med den korrekte vinkel. Fil kanterne til.

Tilslutning

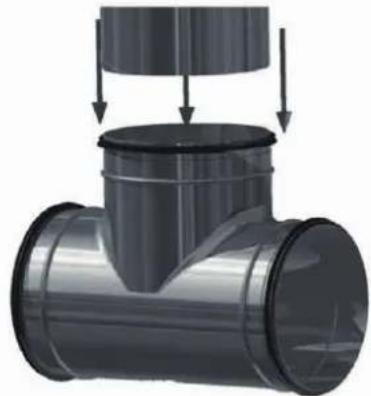

1. Før koblingen ind i røret, så langt det er muligt. Ved at dreje komponenten forsigtigt bliver det nemmere at få den på plads.
2. Fastgør tilslutningen med 2 stk. pladeskruer. Skruerne skal sidde på hver sin side af røret.

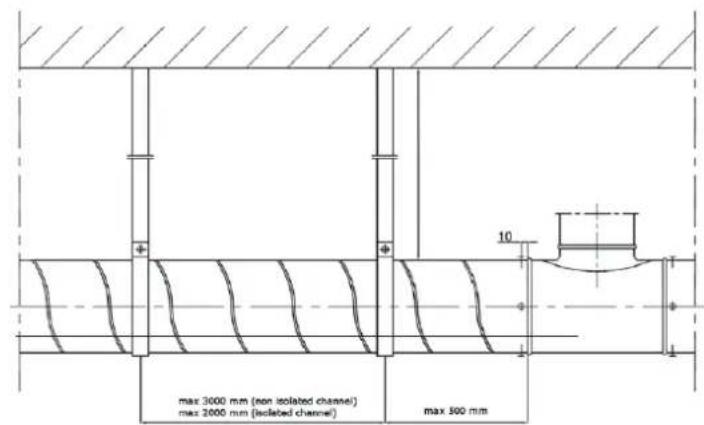

• Ved ophængning skal den største pendelafstand være maks. 3 m ved uisolerede kanaler og maks. 2 m ved isolerede. Maks. afstand til sammenføjning: 0,5 m.
• Ubenyttede skruehuller skal tætnes med silikone, der er godkendt til ventilationsrør.
• Brug arbejdshandsker. Ventilationskanalerne kan have skarpe kanter. Vær især forsigtig ved håndtering af skære- kanter på spiralfasede rør og lige pladekanter på monteringsdele.

(1)
