Produkttype	Varmepumpe (Split klimaanlæg)
Mærke	Wilfa
Model	Narvik 35 V2
Strømforsyning	220-240V ~ 50Hz
Kølemiddel	R32 (Brandfarligt)
Driftstemperaturområde (Køling)	-18°C til 52°C udendørs
Driftstemperaturområde (Opvarmning)	-30°C til 52°C udendørs
Tilstande	Auto, Køl, Tør, Ventilator, Varme
Ventilatorhastigheder	Auto, Lav, Mellem-lav, Mellem, Mellem-høj, Høj
Turbo-funktion	Ja (Køl/Varme-tilstande)
Sving-funktion	Horisontal og vertikal lamelkontrol
Søvntilstande	3 tilstande: Sleep 1, Sleep 2, Sleep 3 (DIY)
Timer	Timer Tænd / Timer Sluk
I Feel-funktion	Ja (temperaturaflæsning fra fjernbetjening)
Stille tilstand	Ja
WiFi-kontrol	Ja (via knap på fjernbetjening)
Børnesikring	Ja
Temperaturvisning	°C / °F skiftbar
Filterrensningsinterval	Hver 3. måned (eller oftere hvis støvet)

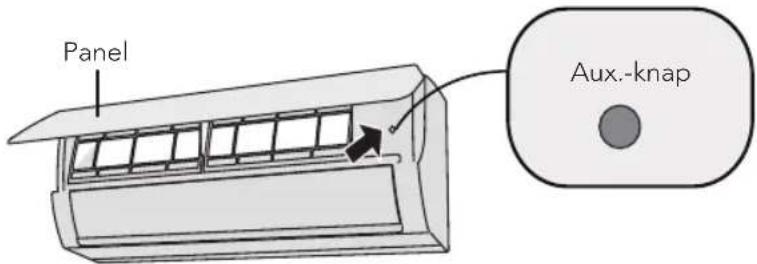

Nødoperation	Hjælpeknap på indendørsenhed
Garanti	7 år
Support-hjemmeside	wilfa.com

Ofte stillede spørgsmål - Narvik 35 V2 WILFA

Hvad skal jeg gøre, hvis klimaanlægget ikke tænder?

Kontrollér, om strømforsyningen er tilsluttet, og om afbryderen er tændt. Hvis enheden lige blev slukket, vent 3 minutter før genstart. Hvis batterierne i fjernbetjeningen er svage, udskift dem. Ved vedvarende problemer, kontakt en kvalificeret serviceprofessionel.

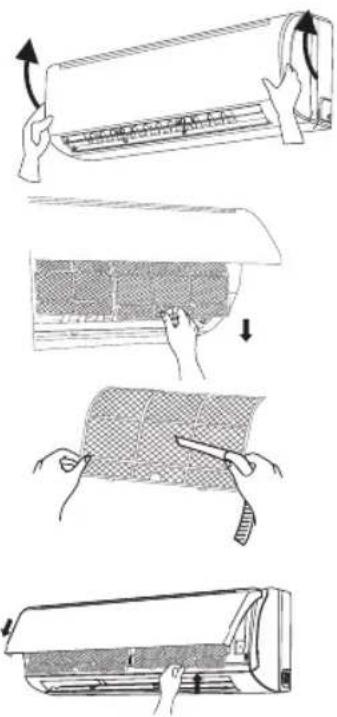

Hvor ofte skal jeg rense filteret?

Rens filteret hver tredje måned. I støvede miljøer, rens oftere. Brug en støvsuger eller vand under 45°C til rengøring, og tør på et skyggefuldt sted før genmontering.

Hvad betyder fejlkode E5?

E5 indikerer overstrømsbeskyttelse. Mulige årsager inkluderer ustabil forsyningsspænding, snavsede varmevekslere, unormal ventilatorhastighed, kompressorfejl eller olie-/gaslækage. Kontakt en professionel til service.

Kan jeg bruge klimaanlægget i meget koldt vejr?

Ja, Narvik 35 V2 kan fungere i varmetilstand ned til -30°C udendørstemperatur. For modeller med et elektrisk varmebælte, udvides området til -25°C. Kontrollér altid manualen for specifikke grænser.

Hvordan indstiller jeg søvnfunktionen?

Tryk på SLEEP-knappen for at skifte mellem Sleep 1, Sleep 2, Sleep 3 og annuller. Sleep 1 justerer temperaturen gradvist. Sleep 2 følger en forudindstillet kurve. Sleep 3 giver mulighed for DIY-temperaturindstillinger for hver time op til 8 timer.

Hvilket kølemiddel bruger denne enhed, og er det sikkert?

Enheden bruger R32-kølemiddel, som er brandfarligt, men har meget lav brændbarhed. Det er ikke-forurenende og energieffektivt. Brug ikke midler til at fremskynde afrimning eller rengøring ud over, hvad producenten anbefaler. Reparationer skal udføres af autoriserede servicecentre.

Hvorfor blæser indendørsenheden ikke luft?

Mulige årsager: luftindtag eller -udtag er blokeret, den indstillede temperatur er nået (i varmetilstand), eller enheden er i en forsinket start for at forhindre kold luft. Kontrollér for forhindringer og vent et par minutter.

Hvordan parrer jeg fjernbetjeningen med enheden?

Peg fjernbetjeningen mod indendørsenhedens modtagervindue inden for 8 meter uden forhindringer. Tryk på ON/OFF-knappen. Hvis enheden ikke reagerer, kontrollér batterierne og sørg for, at modtagervinduet er rent. Til WiFi-parring, tryk på WIFI-knappen på fjernbetjeningen.

Hvad er børnesikringsfunktionen, og hvordan bruger jeg den?

Børnesikring forhindrer utilsigtet betjening af fjernbetjeningen. Tryk på ▲ og ▼ knapperne samtidigt for at aktivere eller deaktivere. Når aktiv, vises ☐-ikonet på fjernbetjeningens display, og knaptryk får ikonet til at blinke uden at sende signaler.

Hvordan rengør jeg indendørsenheden?

Sluk for enheden og afbryd strømmen. Brug en blød tør eller let fugtig klud til at tørre overfladen af. Fjern ikke panelet. Til filteret, åbn panelet, fjern filteret, vask med vand under 45°C, tør i skyggen, og genmonter. Brug ikke ild eller en hårtørrer til at tørre filteret.

BRUGSANVISNING Narvik 35 V2 WILFA

DK . Betjeningsvejledning

NO . Bruksanvisning

Fl . Käyttöohje

SE . Bruksanvisning

READ ALL INSTRUCTIONS BEFORE USING

LES ALLE ANVISNINGER F∅R BRUK

LÄS IGENOM ALLA INSTRUKTIONER INNAN PRODUKTEN ANVÄNDS

LÆS ALLE VEJLEDNINGER INDEN BRUG

LUE OHJEET HUOLELLISESTI ENNEN KÄYTTÖÄ

EN

EN

CONTENTS

6 IMPORTANT SAFETY INSTRUCTIONS – OPERATION AND MAINTENANCE

8 IMPORTANT SAFETY INSTRUCTIONS - ATTACHMENT

11 THE REFRIGERANT
15 WORKING TEMPERATURE RANGE
16 PRODUCT OVERVIEW
18 HOW TO USE
24 OPERATION GUIDE
25 EMERGENCY OPERATION
25 CLEANING AND MAINTENANCE
27 TROUBLESHOOTING
30 ERROR CODE
32 GUARANTEE
33 PRODUCT SPECIFICATIONS
33 SUPPORT AND SPARE PARTS
33 RECYCLABILITY

IMPORTANT SAFETY INSTRUCTIONS – OPERATION AND MAINTENANCE

- Sammenlignet med vanlige kjølevæsker er R32 en ikke-forurensende kjølevæske som ikke ska- der ozonlaget. Påvirkningen på drivhuseffekten er

• Læs denne vejledning grundigt inden brug, og gem den til fremtidig reference. Den er også tilgængelig på vores hjemmeside; wilfa.com.
• Apparatet må benyttes af børn fra 8 år og personer med begrænsede fysiske, sensoriske eller mentale evner eller mangel på erfaring og viden, hvis de er under opsyn eller har fået vejledning i brug af produktet på en sikker måde og forstår den risiko, der er forbundet hermed.
• Børn må ikke lege med apparatet.
• Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.
• Tilslut ikke dette airconditionanlæg til stikkontakt med flere funktioner. Ellers kan det medføre brandfare.
• Afbryd strømforsyningen, när du rengør airconditionanlægget. Ellers kan det medføre elektrisk stød.
• Hvis strømledningen er beskadiget, skal den udskiftes af producenten, en fagmand eller en lignende kvalificeret person for at undgå farlige situationer.
• Vask ikke airconditionanlægget med vand, da det kan medføre elektrisk stød.

- Sprøjt ikke vand på indeenheden. Det kan medføre elektrisk stød eller fejlfunktion.

- Vedligeholdelse skal udføres af kvalificerede personer. Ellers kan det medføre personskade eller skade.

- Undgå at reparere airconditionanlægget selv. Det kan medføre elektrisk stød eller skader. Kontakt forhandleren, hvis du får brug for at få repareret airconditionanlægget.

- Stik ikke fingre eller genstande ind i luftindtaget eller luftudtaget. Det kan medføre personskade eller skade.

- Bloker ikke luftudtag eller luftindtag. Det kan medføre fejlfunktion.

- Spild ikke vand på fjernbetjeningen, da det kan ødelægge fjernbetjeningen.

- Hvis nedenstående situation opstår, skal du straks afbryde strømmen til airconditionanlægget og derefter kontakte forhandleren eller kvalificerede personer for service.

– Ledningen er overophedet eller beskadiget.

– Der kommer en unormal lyd under betjening.
– Hovedafbryderen slår hyppigt fra.
– Airconditionanlægget afgiver en brændt lugt.
- Indeenheden lækker.

• Hvis airconditionanlægget betjenes under unormale forhold, kan det medføre fejlfunktioner, elektrisk stød eller brandfare.
• Når du tænder eller slukker for apparatet med nødknappen, skal du trykke på knappen med en isolerende genstand - ikke metal.
• Træd ikke på toppen af udeenhedens panel, og læg ikke tunge genstande på den. Det kan forårsage skader eller personskade.

DK

VIGTIGE SIKKERHEDSANVISNINGER – TILBEH∅R

- Montering skal udføres af kvalificerede personer. Ellers kan det medføre personskade eller skade.

- De elektriske sikkerhedsregler skal følges ved installation af enheden.

- I henhold til lokale sikkerhedsregler skal kvalificeret strømkredsløb og hovedafbryder anvendes.

- Installer hovedafbryder. Hvis det ikke er gjort, kan det medføre fejlfunktion. En afbryderknap til alle poler med en kontaktadskillelse på mindst 3 mm i alle poler bør tilsluttes i fast installationssystem.

• Inklusive en hovedafbryder med passende kapacitet, bemærk følgende tabel. Luftknappen skal være inklusive magnetspænde og varmespændefunktion, det kan beskytte mod kortslutning og overbelastning.
• Airconditionanlægget skal have den rigtige jordforbindelse. Forkert jordforbindelse kan det medføre elektrisk stød.
• Brug ikke ukvalificeret elledning.
• Kontroller, at strømforsyningen svarer til klimaanlæggets krav. Ustabilt strømforsyning eller forkert ledningsføring eller fejlfunktion.
• Installer venligst korrekt strømkabel, inden du bruger airconditionanlægget.
• Tilslut den strømførende ledning, den neutrale ledning og jordledningen i stikkontakten.
• Husk at afbryde strømforsyningen, inden du gennemfører noget arbejde relateret til elektricitet og sikkerhed.

• Tænd ikke for strømmen, før installationen er færdig. Hvis strømledningen er beskadiget, skal den udskiftes af producenten, en fagmand eller en lignende kvalificeret person for at undgå farlige situationer.

• Temperatur på kølekredsløbet vil være høj, mellemkablet må ikke komme i kontakt med kobberrøret.

• Apparatet skal installeres i henhold til nationale ledningsnetregler.
• Installation må kun ske i henhold til kravene i NEC og CEC af autoriserede personer.
• Airconditionanlægget er et førsteklasses elektrisk apparat. Det skal tilsluttes korrekt jord med specielt jordapparat af en professionel. Sørg for, at det altid har effektiv forbindelse til jord, ellers kan det medføre elektrisk stød.
• Den gulgrønne ledning i airconditionanlægget er jordledning, der ikke kan anvendes til andre formål.
• Jordmodstanden skal overholde de nationale sikkerhedsregler for elektricitet.
• Apparatet skal placeres således, at der er adgang til stikket.
• Alle ledninger på inde- og udeenhed skal tilsluttes af en professionel.

• Hvis elledningen ikke er lang nok, bedes du kontakte leverandøren for at få en ny. Undgå at forlænge ledningen selv.

• Hvis klimaanlægget har et stik, skal stikket være tilgængeligt efter installationen er afsluttet.

• Hvis airconditionanlægget ikke har noget stik, skal der installeres en hovedafbryder på ledningen.
• Hvis du får brug for at flytte airconditionanlægget til et andet sted, er det kun kvalificerede personer, der må udføre arbejdet. Ellers kan det medføre personskade eller skade.
• Vælg et sted, der er utilgængeligt for børn og langt væk fra dyr eller planter. Hvis det ikke er muligt, bør du opsætte et hegn af sikkerhedshensyn.
• Indeenheden skal installeres tæt på væggen

BEMÆRK

Det er meget vigtigt af hensyn til dine forbrugerrettigheder, at du overholder rengørings- og servicerådgivning omhyggeligt. I modsat fald risikerer du at miste dine forbrugerrettigheder.

DK

K∅LEMIDLET

- For at airconditionanlægget kan fungerer, cirkulerer et specielt kølemiddel i systemet. Det anvendte kølemiddel er fluorid R32, der er specielt renset. Kølemidlet er brandbart og lugtfrit. Desuden kan det medføre eksplosion under visse omstændigheder. Men kølemidlets brandbarhed er meget lav. Det kan kun antændes ved brand.

- Sammenlignet med almindelige kølemidler er R32 et ikke-forurenende kølemiddel, der ikke skader ozonlaget. Påvirkningen af drivhuseffekten er også lavere. R32 har meget gode termodynamiske egenskaber, som medfører en relativt høj energieffektivitet. Derfor kræver enhederne mindre opfyldning.

ADVARSEL

Brug ikke metoder til at fremme optøningsprocessen eller rengøring, undtagen hvad der anbefales af producenten. Hvis reparation er nødvendig, bedes du kontakte nærmeste autoriserede servicecenter. Reparationer udført af ikke kvalificerede personer kan være farlig. Apparatet skal opbevares i et rum uden aktive antændingskilder, (fx: åben ild, og tændte gasapparater eller tændte elektriske varmeapparater.) Må ikke punkteres eller brændes.

Apparat fyldt med brændbar gas R32. Følg producentens anvisninger nøje ved reparation. Vær opmærksom på, at kølemiddel ikke afgiver lugt. Læs specialistens vejledning.

- Tænd ikke for strømmen, før installationen er færdig.

• Hvis strømledningen er beskadiget, skal den udskiftes af producenten, en fagmand eller en lignende kvalificeret person for at undgå farlige situationer.
• Temperatur på kølekredsløbet vil være høj, mellemkablet må ikke komme i kontakt med kobberrøret.
• Apparatet skal installeres i henhold til nationale ledningsnetregler.
• Installation må kun ske i henhold til kravene i NEC og CEC af autoriserede personer.
• Airconditionanlægget er et førsteklasses elektrisk apparat. Det skal tilsluttes korrekt jord med specielt jordapparat af en professionel. Sørg for, at det altid har effektiv forbindelse til jord, ellers kan det medføre elektrisk stød.
• Den gulgrønne ledning i airconditionanlægget er jordledning, der ikke kan anvendes til andre formål.
• Jordmodstanden skal overholde de nationale sikkerhedsregler for elektricitet.

• Apparatet skal placeres således, at der er adgang til stikket.

• Alle ledninger på inde- og udeenhed skal tilsluttes af en professionel.

• Hvis elledningen ikke er lang nok, bedes du kontakte leverandøren for at få en ny. Undgå at forlænge ledningen selv.
• Hvis airconditionanlægget har et stik, skal det være tilgængeligt efter afsluttet installation.
• Hvis airconditionanlægget ikke har noget stik, skal der installeres en hovedafbryder på ledningen.
• Hvis du får brug for at flytte airconditionanlægget til et andet sted, er det kun kvalificerede personer, der må udføre arbejdet. Ellers kan det medføre personskade eller skade.
• Vælg et sted, der er utilgængeligt for børn og langt væk fra dyr eller planter. Hvis det er uundgåeligt, skal du opsætte et hegn af sikkerhedsgrunde.
• Indeenheden skal installeres tæt på væggen.
• Installations- og brugervejledning til produktet leveres af producenten.

ARBEJDSTEMPERATUROMRÅDE

NARVIK 25

Indendørs side DB/WB(°C) Udendørs side DB/WB(°C)

Maksimal køling 32/23 43/26

Maksimal opvarmning 27/- 24/18

Bemærk: Temperaturområdet (udendørs temperaturområde) for køling er -15 °C\~43 °C; Varmetemperaturområde for modellen uden elektrisk varmebælte til kabinen er -15 °C\~24 °C. Varmetemperaturområde for modellen med elektrisk varmebælte til kabinen er -25 °C\~24 °C.

NARVIK 35

Indendørs side DB/WB(°C) Udendørs side DB/WB(°C)

Maksimal køling 32/23 52/32

Maksimal opvarmning 27/- 24/18

Bemærk: Driftstemperaturområdet (udendørstemperatur) kun til køling for enheden er -18 °C \~ 52 °C, for varmepumpeenheden er -30 °C \~ 52 °C.

DK

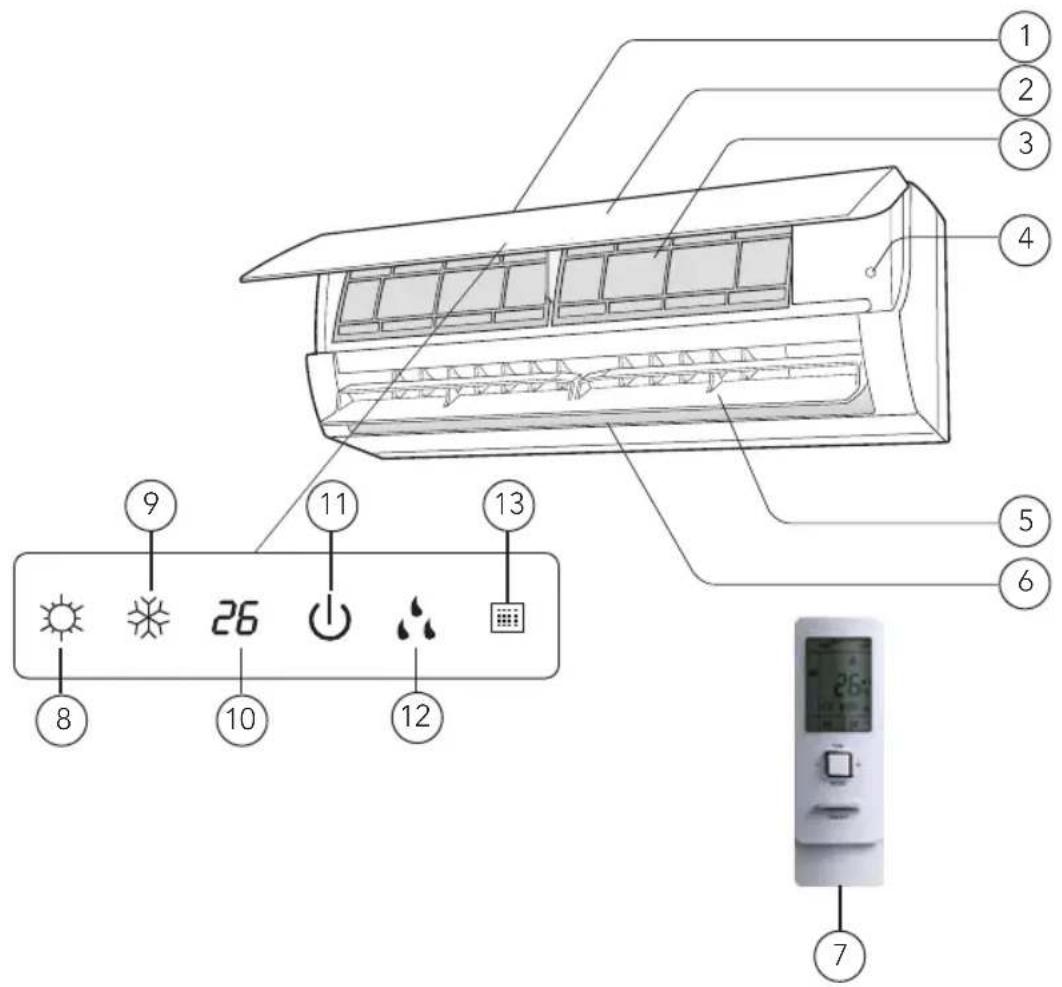

PRODUKTOVERSIGT

INDEENHED

1. Luftindtag
2. Panel
3. Filter
4. Aux.-knap
5. Vandret spjæld
6. Luftudtag
7. Fjernbetjening

Display:

1. Varmeindikator
2. Køleindikator
3. Temperaturindikator
4. Strømindikator
5. Affugterindikator
6. Modtagervindue

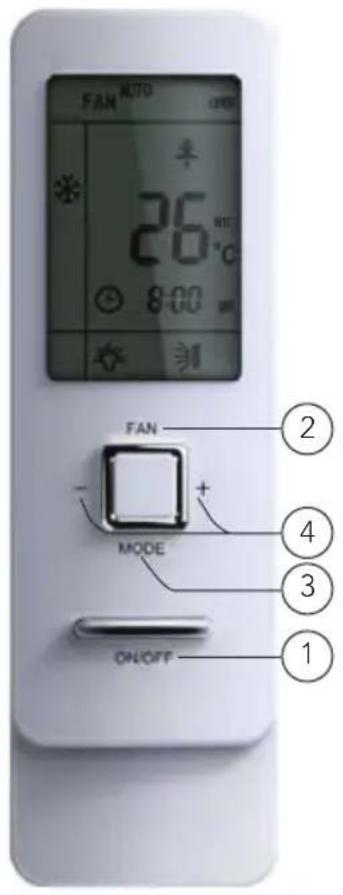

FJERNBETJENING

SÅDAN BRUGER DU AIRCONDITIONANLÆGGET

INTRODUKTION TIL KNAPPER PÅ FJERNBETJENING

Bemærk:

• Dette er en generel fjernbetjening, den kan anvendes til airconditionanlæg med flere funktioner. Hvis man klikker på nogle funktioner på fjernbetjeningen, som modellen ikke har, ændrer enheden ikke status.
• Når strømmen er tilsluttet, afgiver airconditionanlægget en lyd.
• Betjeningsindikator " ⏻" er TÄNDT (rød indikator). Derefter kan du betjene airconditionanlægget med fjernbetjeningen.
• Når apparatet er tændt, vil tryk på knappen på fjernbetjeningen med ikonet " 🔺 " på displayet få fjernbetjeningen til at blinke én gang, og airconditionanlægget siger en lyd, der angiver, at signalet er sendt til airconditionanlægget.
• Når apparatet er tændt, vises indstillet temperatur og ur-ikon på displayet på fjernbetjeningen (hvis timer er tændt, timer ikke er tændt og lysfunktioner er indstillet vil de tilsvarende ikoner blive vist på displayet på fjernbetjeningen samtidig). I tændt indstilling viser displayet de tilsvarende funktionsikoner.

①/⑤ START/STOP-knap

Tryk på denne knap for at tænde for enheden. Tryk på den igen for at slukke for enheden. Dvalefunktionen annulleres, mens enheden er slukket.

②/⑥ BLÆSER-knap

Tryk på denne knap for at vælge mellem automatisk, lav, medium-lav, medium, medium-høj og høj hastighed. Når strømmen er tilsluttet, er Auto blæserhastighed standard. I AFFUGTER-indstilling kan man kun vælge lav blæserhastighed.

Bemærk: I affugterindstilling er blæserhastigheden lav.

③/⑦ MODE-knap

Tryk på denne knap for at vælge auto, køle, affugter, blæser, varme cirkulært. Autoindstilling er standard, når der tændes for strømmen. I autoindstilling vises temperaturen ikke. I Varmeindstilling er startværdien 28 °C. I andre indstillinger er startværdien 25 °C.

AUTO KOLD AFFUGTER BLÆSER VARME

④/⑧ +/- knap

Den forudindstillede temperatur kan øges. Tryk på denne knap for at indstille temperaturen. Tryk på knappen, og hold den nede i to sekunder. Det relative indhold kan hurtigt ændre sig, indtil du slipper knappen og sender ordren, at °C-signalet vises i hele tiden. Temperaturjusteringen er ikke tilgængelig i Autoindstilling, men ordren kan sendes, hvis der trykkes på denne knap. Indstilling af gradtemperatur: 16-30 °C.

Den forudindstillede temperatur kan sænkes. Tryk på denne knap for at indstille temperaturen. Tryk på knappen, og hold den nede i to sekunder. Det relative indhold kan hurtigt ændre sig, indtil du slipper knappen og sender ordren, at °C-signalet vises i hele tiden. Temperaturjusteringen er ikke tilgængelig i Autoindstilling, men ordren kan sendes, hvis der trykkes på denne knap.

⑨ TURBO-knap

I køle- eller varmeindstilling kan du trykke på denne knap for at tænde eller slukke for turbofunktionen. Når turbofunktionen er valgt, vises turbosignalet. Signalet annulleres automatisk, hvis du skifter indstilling eller blæserhastighed.

⑩ nap

Tryk på denne knap for at indstille venstre og højre sving som vist herunder:

⑪ knap

Denne fjernbetjening er universel. Hvis den modtager tre typer status efter hinanden, fastholdes det oprindelige sving.

Hvis spjældet standses, mens det svinger op og ned, vil det blive i dets aktuelle position.

angiver, at spjældet svinger frem og tilbage de fem steder, som vist på uren.

⑫ UR-knap

Tryk på denne knap for at indstille uret, blinker og vises på displayet. Inden for 5 sekunder kan værdien justeres ved at trykke på + eller -. Hvis du holder denne knap nede i 2 sekunder eller mere, øges værdien for hver 0,5 sekund, og minutværdien øges med 1. Når uret blinker, skal du trykke på ur-knappen eller bekræft-knappen igen. Signalet vises konstant og angiver, at indstillingen er afsluttet. Når strømmen er tilsluttet, vises 12:00 som standard, og signalet vises. Hvis vises, angiver det, at den aktuelle tidsværdi er Ur-værdi, ellers er det Timer-værdi.

⑬ TIMER TÆND/SLUK-knap

Timer-indstilling: "ON" blinker, og displayets signal skjules, og den numeriske sektion bliver timer i indstillingsstatus. I løbet af 5 sekunder blinker værdien, når du trykker på + eller - for at vælge værdien i den numeriske sektion. For hvert tryk på knappen øges eller reduceres værdien med 1 minut. Hold + eller - nede. Efter 2 sekunder skifter den hurtigt. Endringsmetoden er: I de første 2,5 sekunder ændres ti tal i minuttet, derefter er den plads fast. Når timeren blinker i 5 sekunder, skal du trykke på timerknappen. Timerindstillingen er afsluttet. Timeren On er valgt. Tryk på timerknappen igen for at annullere. Inden du indstiller timeren, skal du indstille uret til det aktuelle klokkeslæt.

Tryk på denne knap for at gå til TIMER SLUK-indstilling, hvorefter ikonet TIMER OFF blinker. Indstillingsmetoden er den samme som for TIMER TÆND.

⑭ TEMP-knap

Tryk på denne knap for at se den indendørs valgte temperatur, indendørs omgivende temperatur eller udendørs omgivende temperatur på indeenhedens display. Indstillingen på fjernbetjeningen vælges cirkulært som følger:

Hvis du vælger "med fjernbetjeningen eller intet display, viser temperaturindikatoren på indeenheden den indstillede temperatur. Hvis du vælger "med fjernbetjeningen, viser temperaturindikatoren på indeenheden indendørstemperaturen. Hvis du vælger "med fjernbetjeningen, viser temperaturindikatoren på indeenheden udendørstemperaturen. 3 sek. senere vender den tilbage til den indstillede temperatur, ellers afhænger den af det andet modtagne signal inden for 3 sekunder.

Bemærk: Når udendørsomgivelserne vises, er displayområdet 0-60 °C. Hvis den kommer uden for dette området, viser den tærskeldata (minimum 0 °C og maksimum 60 °C).

Tip: Når du bruger knapperne på dækslet, skal dækslet være helt lukket Bemærk: Nogle modeller har ikke udendørs temperaturdisplay. På det tidspunkt modtager indeenheden "signal", mens den viser den valgte indendørstemperatur.

⑮ Denne funktion er ikke tilgængelig på modeller i Norden.

⑯ JEG F∅LER-knap

Tryk én gang på denne knap for at aktivere JEG F∅LER-funktionen, hvorefter ikonet "JEG F∅LER" vises. Efter hvert tryk på en af de andre funktionsknapper vil fjernbetjeningen sende JEG F∅LER én gang for hver 200 ms. Når denne funktion er startet, vil den sende temperatur til hovedenheden hvert 10. minut. Når du trykker på denne knap igen, slås denne funktion fra. Når JEG F∅LER-funktionen er tændt, skal fjernbetjeningen holdes i et område, hvor indeenheden kan modtage det signal, fjernbetjeningen udsender.

⑰ LYS-knap

Tryk på denne knap, när enheden er tændt eller slukket for at indstille lys tændt eller slukket. Når der er tændt, er lyset tændt som standard.

⑱ WIFI-knap

Tryk på WIFI-knappen for at aktivere funktionen. Tryk igen for at stoppe funktionen. Se flere oplysninger om WIFI-funktionen i brugervejledningen eller på wilfa.no, wilfa.com

⑲ LYDL∅S-knap

Tryk på denne knap for at skifte til lydløs status under auto lydløs indstilling (displayet viser "", og "Auto") og lydløs indstilling (displayet viser "", og Lydløs SLUKKET (der vises ikke noget ""). Når enheden tændes, er lydløs SLUKKET standard. I lydløs indstilling (display ""). Nogle modeller har ikke lydløs funktion.

⑳ DVALE-knap

Tryk på denne knap for at vælge Dvale 1 (1), Dvale 2 (2) ^2 Dvale 3 ( ) og ^3 for at annullere Dvale, skifte mellem dem – efter at have tilsluttet strøm er Annuller Dvale standard.

Dvale 1 er dvalefunktion 1, i køle- eller affugter-indstilling. Ved dvalefunktion efter 1 times drift hæves enhedens temperaturindstilling med 1 °C og 2 °C efter 2 timer og fortsætter ved den temperatur. I varmeindstilling sænkes temperaturen tilsvarende 1 °C efter 1 time og 2 °C efter 2 timer, hvorefter enheden vil køre ved denne indstillede temperatur.

Dvale 2 er dvalefunktion 2 og betyder, at airconditionanlægget kører i henhold til en gruppe forudindstillede dvaletemperaturkurver. I køleindstilling:

1. Når starttemperaturen indstilles til 16 °C-23 °C, efter dvalefunktionen er aktiveret, hæves temperaturen med 1 °C for hver time. Efter 3 °C fastholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Derefter fortsætter enheden med at køre ved denne temperatur;
2. Når starttemperaturen indstilles til 24 °C-27 °C, efter dvalefunktionen er aktiveret, hæves temperaturen med 1 °C for hver time. Efter 2 °C fastholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Derefter fortsætter enheden med at køre ved denne temperatur;
3. Når starttemperaturen indstilles til 28 °C-29 °C, efter dvalefunktionen er aktiveret, hæves temperaturen med 1 °C for hver time. Efter 1 °C fastholdes temperaturen. Efter 7 timer sænkes temperaturen med 1 °C. Derefter fortsætter enheden med at køre ved denne temperatur;
4. Når starttemperaturen indstilles til 30 °C under denne temperaturindstilling, sænkes temperaturen med 1 °C efter 7 timer, hvorefter enheden fortsætter med at køre ved denne temperatur;

I varmeindstilling:

1. Under den indledende forudindstillede temperatur på 16 °C kører enheden ved denne indstillede temperatur hele tiden.
2. Under den indledende forudindstillede temperatur 17 °C-20 °C, efter dvalefunktionen er startet, sænkes temperaturen med 1 °C for hver time, efter fald på 1 °C, og denne temperatur fastholdes.

3. Under den indledende forudindstillede temperatur 21 °C-27 °C, efter dvalefunktionen er startet, sænkes temperaturen med 1 °C for hver time, efter fald på 2 °C, og denne temperatur fastholdes.

4. Under den indledende forudindstillede temperatur 28 °C-30 °C, efter dvalefunktionen er startet, sænkes temperaturen med 1 °C for hver time, efter fald på 3 °C, og denne temperatur fastholdes.

Dvale 3 – manuel indstilling af dvalekurve i dvaletilstand:

1. Tryk længe på "Turbo"-knappen i dvaletilstand 3, så fjernbetjeningen går ind i brugerindstillingen for dvale. Nu viser fjernbetjeningen "1 time", indstillingstemperaturen "88" viser temperaturen for den sidst indstillede dvalekurve og blinker. (Den første indtastning viser den indledende kurveindstillingsværdi indstillet på fabrikken);
2. Tryk på "+" og "-" for ændre den valgte temperaturindstilling og tryk på "Turbo"-knappen for at bekræfte dit valg;
3. På dette tidspunkt øges timeren automatisk med 1 time på fjernbetjeningen (dvs. 2 timer" eller "3 timer" eller "8 timer"). Temperaturindstillingen "88" viser den sidst indstillede dvalekurve og blinker;
4. Gentag ovenstående trin (2)\~(3), indtil 8 timer temperaturindstilling er færdig, derefter vil fjernbetjeningen genoptage den oprindelige timer-visning; Temperaturdisplayet viser igen den oprindelige temperaturindstilling.

Dvale 3 – manuel indstilling af dvalekurve i dvaletilstand:

Brugeren kan anvende indstillingsmetoden til at vælge dvalekurve til at ændre den forudindstillede dvalekurve, skifte til brugerdefineret dvaleindstilling, men ikke ændre temperaturen. Tryk straks på knappen "Turbo" for at bekræfte.

Bemærk: Hvis der i 10 sekunder ikke bliver trykket på nogen knap i ovennævnte forudindstillings- eller forespørgselsprocedure, vil indstilling af dvalekurve automatisk afbrydes og den oprindelige visning genoptages. Ved forudindstillings- eller forespørgselsproceduren vil indstilling af dvalekurve eller forespørgsel blive afsluttet ved tryk på "TÆND/SLUK", "Mode"-knappen, "Timer"-knappen eller "Dvale"-knappen.

Kombination af "TEMP" og "UR" knapper: Om energisparefunktionen

Tryk på "TEMP" og "UR" samtidig i K∅LE-indstilling for at starte energisparefunktionen. Nixie-rør på fjernbetjeningen viser "SE". Gentag for at afslutte funktionen.

Kombination af "TEMP" og "UR" knapper: Om 8 °C varmefunktionen

Tryk på "TEMP" og "UR" samtidig i VARME-indstilling for at starte 8 °C varmefunktion. Nixie-røret på fjernbetjeningen viser "\$" og en valgt temperatur på "8 °C". Gentag for at afslutte funktionen.

B∅RNELÅS

Tryk på "▲" og "▼" samtidig for at slå børnelåsen til eller fra. Når børnelåsen er slået til, vises "■"-ikonet på fjernbetjeningen. Hvis du bruger fjernbetjeningen, blinker "■"-ikonet tre gange uden at sende signal til enheden.

SKIFTEFUNKTION TIL TEMPERATURDISPLAY

Under OFF-status trykker du på "▼" og "MODE" samtidig for at skifte temperaturdisplay mellem °C og °F.

WIFI-FUNKTION

Tryk på WIFI-knappen for at aktivere funktionen. Tryk igen for at stoppe funktionen. Du kan finde flere oplysninger i WIFI-tilbehør og wilfa.no, wilfa.com

BETJENINGSVEJLEDNING

1. Når der er tændt for strømmen trykkes på "TÆND/SLUK" på fjernbetjeningen for at tænde for klimaanlægget.
2. Tryk på "MODE" for at vælge den ønskede indstilling: AUTOK∅LEAFFUGTERBLÆSER VARME.
3. Tryk på knappen "▲" eller "▼" for at indstille den ønskede temperatur. (Temperaturen kan ikke justeres i autofunktion).
4. Tryk på "BLÆSER" for at indstille den ønskede blæserhastighed: auto, lav, medium og høj hastighed.
5. Tryk på "SVING" for at vælge blæservinklen.

UDSKIFTNING AF BATTERIER I FJERNBETJENINGEN

1. Tryk på bagsiden af fjernbetjeningen på dækslet til batterirummet, og skub dækslet til batterirummet i pilens retning.
2. Udskift to 7# (AAA 1,5 V) tørbatterier, og sørg for, at "+" og "-" polerne vender rigtigt.
3. Sæt dækslet tilbage på batterirummet.

• Under betjening skal fjernbetjeningens signal rettes mod modtagervinduet på indeenheden.
• Afstanden mellem sender og modtagervindue bør ikke overstige 8 m, og der bør ikke være nogen forhindringer imellem dem.

• Signalet kan let forstyrres i rum, hvor der er lysstofrør eller trådløs telefon, fjernbetjeningen bør være tæt på indeenheden under brug.

• Udskift med nye batterier af samme model, när det er nødvendigt.

• Når du ikke bruger fjernbetjeningen i længere tid, bør du fjerne batterierne.
• Hvis displayet på fjernbetjeningen er uklart eller der ikke vises noget i displayet, skal batterierne udskiftes.

N∅DBETJENING

Hvis du mister fjernbetjeningen, eller den bliver beskadiget, kan du bruge aux.-knappen til at tænde og slukke for airconditionanlægget. Se herunder for detaljeret betjening: Åbn panelet, og tryk på aux.-knappen som vist på figuren for at tænde eller slukke for airconditionanlægget. Når airconditionanlægget er tændt kører det i auto-funktion.

Advarsel: Brug et isolerende redskab til at trykke på auto-knappen.

RENG∅RING OG VEDLIGEHOLDELSE

Advarsel:

• Sluk for airconditionanlægget og tag stikket ud, inden du rengør airconditionanlægget for at undgå elektrisk stød.
• Vask ikke airconditionanlægget med vand, da det kan medføre elektrisk stød.
• Brug ikke ustabile væsker til at rengøre airconditionanlægget.

RENG∅RING AF OVERFLADEN PÅ INDEENHEDEN

Når overfladen af indeenheden er snavset, anbefales det at bruge en blød klud våd klud til at tørre den af.

Bemærk: Fjern ikke panelet, när du rengør det.

RENG∅RING AF FILTER

1. Åbn panelet

Træk panelet ud til en bestemt vinkel som vist i figuren.

2. Fjern filteret.

3. Rengøring af filter

Brug en støvekost eller vand til at rengøre filteret. Hvis filteret er meget snavset, kan du bruge vand (under 45 °C) til at rengøre det og derefter lægge det til tørre på et skyggefuldt og køligt sted.

4. Montering af filter

Monter filteret, og luk derefter panelets dæksel tæt.

• Filteret bør rengøres hver tredje måned. Hvis der er meget støv i omgivelserne, kan du rengøre det oftere.
• Rør ikke ved fanerne, når filteret er fjernet, da det kan medføre personskade.
• Brug ikke ild eller en hårtørrer til at tørre filteret, da det kan medføre deformation eller brandfare.

KONTROL INDEN BRUGSSÆSON

1. Kontroller, om luftindtaget er blokeret.
2. Kontroller, om luftknap, stik og kontakt er i god stand.
3. Kontroller om filteret er rent
4. Kontroller, om drænrøret er beskadiget.

KONTROL EFTER BRUGSSÆSON

1. Afbryd strømforsyningen.
2. Rengør filter og panel på indeenheden

FEJLFINDING

Problem Mulige årsager Løsninger
Indeenheden kan ikke modtage fjernbetjeningens signal, eller fjernbetjeningen virker ikke.	Er den alvorligt forstyrret (f.eks. statisk elektricitet, stabil spænding)?	Træk stikket ud. Genindsæt stikket efter ca. 3 min. og tænd derefter for enheden igen.
	Er fjernbetjeningen inden for signalets modtagerafstand?	Signalets modtagerafstand er 8m.
	Er der nogen forhindringer?	Fjern forhindringerne.
	Peger fjernbetjeningen mod modtagervinduet?	Vælg en passende vinkel, og ret fjernbetjeningen mod modtagervinduet på indeenheden.
	Er fjernbetjeningens følsomhed lav, uklart display og intet display?	Kontroller batterierne. Hvis der ikke er tilstrækkelig strøm på batterierne, skal de udskiftes.
	Intet display når fjernbetjeningen benyttes?	Kontroller om fjernbetjeningen ser beskadiget ud. Hvis den gør det, skal den udskiftes.
	Lysstofrør i lokalet?	Hold fjernbetjeningen tæt på indeenheden.
		Sluk for lampen og prøv igen.
Der kommer ikke nogen luft ud fra indeenheden	Luftindtag eller luft-udtag på indeenheden er blokeret?	Fjern blokeringer.
	Under varmefunktion har den indendørs temperatur nået den indstillede temperatur?	Efter at have nået den indstillede temperatur, stopper indeenheden med at blæse luft ud.
	Varmefunktion er tændt i øjeblikket?	For at undgå at blæse kold luft vil indeenheden starte efter en forsinkelse på flere minutter, hvilket er et normalt fænomen.

DK

Aircondition-anlægget kan ikke starte	Strømsvigt?	Vent til strømmen er tilsluttet igen.
	Sidder stikket løst?	Sæt stikket i igen.
	Luftknappen slår fra eller der er røget en sikring?	Kontakt en professionel for at få udskiftet luftknap eller sikring.
	Ledningen har en fejlfunktion?	Kontakt en professionel for at få den udskiftet.
	Enheden er genstartet straks efter afsluttet betjening?	Vent i 3 min., og tænd derefter for enheden igen.
	Er funktionsind stillingerne til fjernbetjeningen korrekte?	Nulstil funktionen
Der kommer dis ud af indeenhedens luftudtag	Indendørs temperatur og fugtighed er høj?	Fordi indendørs luft køles hurtigt. Efter et stykke tid vil den indendørs temperatur og fugtighed falde, og disen vil forsvinde.
Indstillet temperatur kan ikke justeres	Enheden kører i autofunktion?	Temperaturen kan ikke justeres i autoindstilling. Skift betjeningsfunktion, hvis du skal justere temperaturen.
	Den ønskede temperatur overstiger det indstillede temperaturområde?	Temperaturområde: 16-30. for opvarmningsindstilling 8-30.
Køle (varme) effekt er ikke god.	Spændingen er for lav?	Vent til spændingen vender tilbage til normal.
	Filteret er snavset?	Rens filteret.
	Indstillet temperatur er i det korrekte område?	Juster temperaturen til det korrekte område.
	Dør og vindue er åbne?	Luk dør og vindue.

DK

Der udsendes lugt Er der en lugtkilde som f.eks. møbler og cigaretter osv.		Fjern lugtkilden. Rens filteret
Airconditionanlægget kører unormalt	Er der forstyrrelser som f.eks. torden, trådløse apparater osv.	Afbryd strømmen, tilslut strømmen igen, og tænd så for enheden igen.
Lyd af “rislende vand”	Airconditionanlægget er tændt eller slukket i øjeblikket?	Lyden kommer fra kølemidlet inde i enheden, og det er et normalt fænomen.
Smældende lyd Airconditionanlægget er tændt eller slukket i øjeblikket?		Dette er lyden af friktioner forårsaget af udvidelse og/sammentrækning af panel eller andre dele på grund af temperaturudsving.

DK

FEJLKODE

Hvis airconditionanlæggets status er unormal, blinker temperaturindikatoren på indeenheden for at visse den aktuelle fejlkode. Se nedenstående liste for at tyde fejlkode.

FejlkodeFejlfinding

E5 Overbelastningssbeskyttelse: Ustabil spænding, varmevekslerne er for beskidte, blæserhastigheden er ikke normal, kompressorfejl, olie- eller gaslækage.

E8 Beskyttelse mod høj temperatur: Kølemiddellækage, fejl i blæsermotor, for snavset støvfiltre eller varmevekslere.

U8 Fejlfunktion i indendørs blæsermotor: Fejl i blæsermotor, indendørs PCB-fejl.

H6 Indendørs blæsermotor låst: Blæsermotoren er i stykker, blæsermotoren er blokeret.

E6 Kommunikationsfejl: Forkert ledningsføring mellem inde- og udeenhed, PCB inde/ude fejlfunktion.

C5 Fejlfunktion i koblingshætte: Manglende koblingshætte på PCB indendørs, PCB er i stykker.

F0 Kølemiddel genbrugsfunktion: Lækage af kølemiddel, kølemiddelpleje

F1 Indendørs omgivende sensor er i stykker.

F2 Indendørs fordamper-sensor er i stykker.

Bemærk: Hvis der er andre fejlkoder, bedes du kontakte kvalificerede personer for service.

ADVARSEL

Hvis nedenstående situation opstår, skal du straks afbryde strømmen til klimaanlægget og derefter kontakte forhandleren eller kvalificerede personer for service.

• Ledningen er overophedet eller beskadiget.
• Der kommer en unormal lyd under betjening.
• Luftknappen slår fra hyppigt.
• Airconditionanlægget afgiver en brændt lugt.
• Indeenheden lækker.

Undgå at reparere eller udbedre fejl på klimaanlægget selv. Hvis airconditionanlægget betjenes under unormale forhold, kan det medføre fejlfunktioner, elektrisk stød eller brandfare.

DK

GARANTI

Wilfa yder 7 års garanti på dette produkt fra købsdatoen. Garantien dækker produktionsfejl eller mangler, der opstår i garantiperioden. Din kvittering fungerer som dokumentation over for forhandleren, hvis du ønsker at benytte din garanti.

Garantien gælder kun for produkter, der er købt til og bruges i private husstande. Garantien gælder ikke, hvis produktet bruges kommercielt. Garantien gælder ikke, hvis produktet er misbrugt, forsømt, vejledningen fra Wilfa ikke er fulgt, produktet er ændret, eller der er foretaget uautoriseret reparation.

Garantien gælder heller ikke for normalt slid på produktet, misbrug, manglende vedligeholdelse, brug af forkert spænding eller:

• Overbelastning af produktet
- Dele, der normalt bliver slidt
- Dele, der kan forventes udskiftet regelmæssigt (f.eks. filter, batteri osv.)

Brugervejledningen er også tilgængelig på vores hjemmeside wilfa.dk/wilfa.com

PRODUKTSPECIFIKATIONER

220V\~240V\~50Hz

SUPPORT OG RESERVEDELE

Hvis du har brug for support, kan du finde vores kundeservice/supportside på Wilfa.com. Her finder du ofte stillede spørgsmål, reservedele, tips og tricks og alle vores kontaktoplysninger.

GENANVENDELIGHED

Dette mærkat angiver, at produktet ikke må bortskaffes sammen med andet husholdningsaffald nogen steder i EU. For at undgå potential skade på miljøet eller menneskers sundhed pga. ukontrolleret bortskaffelse af affald, skal produktet genanvendes på korrekt vis for at fremme bæredygtig genanvendelse af materielle ressourcer. Brug retur- og indsamlingssystemerne til genanvendelse af den brugte enhed, eller kontakt den forhandler, hvor du købte produktet. De kan tage dette produkt til en miljøvenlig genanvendelse uden beregning.

DK

Fl

SISÄLLYS

126 TÄRKEITÄ TURVALLISUUSOHJEITA – KÄYTTÖ JA KUNNOSSAPITO
128 TÄRKEÄT TURVALLISUUSOHJEET – LIITÄNTÄ
131 KYLMÄAINE
135 KÄYTTÖLÄMPÖTILA-ALUE
136 TUOTTEEN KUVAUS
138 KÄYTTÄMINEN
144 TOIMINTAOPAS
145 KÄYTTÖ HÄTÄTILANTEESSA
145 PUHDISTUS JA KUNNOSSAPITO
147 VIANMÄÄRITYS
150 VIKAKOODIT
152 TAKUU
153 TUOTETIEDOT
153 TUKI JA VARAOSAT
153 KIERRÄTYS
