BRUGSANVISNING 17-569 Biltema

Denne manual indeholder vigtige informationer om produktets brug og sikkerhedsrisici mm. Vi opfordrer alle brugere til at læse manualen inden brug og til at være særligt opmærksomme på følgende advarsler:

ADVARSEL! Risiko for alvorlige ulykker.

OBS! Risiko for mindre person- eller ma-skinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i overensstemmelse med maskinen.

Eksempler på sådanne detaljer kan være farver på ledninger eller udformning og placering af knapper og greb.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge produktet.

• er fremstillet i henhold til ISO 2503.
- er beregnet til beskyttelsesgasser ved svejsning
- skal reducere og stabilisere gassen ved at regulere trykket fra værdien i indholdet i gasbeholderen til den værdi, som er nødvendig ved brugen
- er udformet til den type gas og det tryk, der angives på mærkningen
- er ikke beregnet til brug sammen med andre typer gas og tryk end det, der angives i de tekniske data

4. sikkeRhedsFoRskRiFteR

• Forkert anvendelse af reduktionsventilen kan forårsage alvorlige skader.
• Reduktionsventilen skal behandles som et præcisionsinstrument. Den skal beskyttes mod slag og stød, kontakt med støv, olie og andre former for snavs.
• Brug aldrig en beskadiget eller lækkende reduktionsventil. Ved eventuel lækage skal gasbeholderens ventil (1) lukkes straks og årsagen afhjælpes.

• Gas må kun tappes fra en gasbeholder, som står i lodret position, og som er ordentligt forankret, så den ikke kan vælte.

• tekniske data

Art. nr.: 17-4578 17-569
Gevind: W 24,32 RH W 21,80 RH
Gas: Argon (Ar) Kuldioxid (CO		^2)
Gasblanding: Argonblanding, Mison –
K-Klasse: 1 1
ID Gaskode:	N	N
P1 Maks. fødetryk:	230 bar	230 bar
P2 Maks. udgangstryk:	4 bar	4 bar
Kapacitet:	< 1 m ^3 /t	< 1 m ^3 /t
Manometre:	∅ 50 mm	∅ 50 mm
Membran:	∅ 38,5 mm	∅ 38,5 mm

- Af sikkerhedsårsager er den forsynet med en overtryksventil, der lukker gas ud i omgivelserne, når gastrykket er for højt. Hvis sikkerhedsventilen lukker gas ud, skal gasbeholderens (1) ventil lukkes straks, og reduktionsventilen må ikke benyttes, hvis den er defekt.

ADVARSEL! Sikkerhedsventilen må aldrig modificeres eller kalibreres.

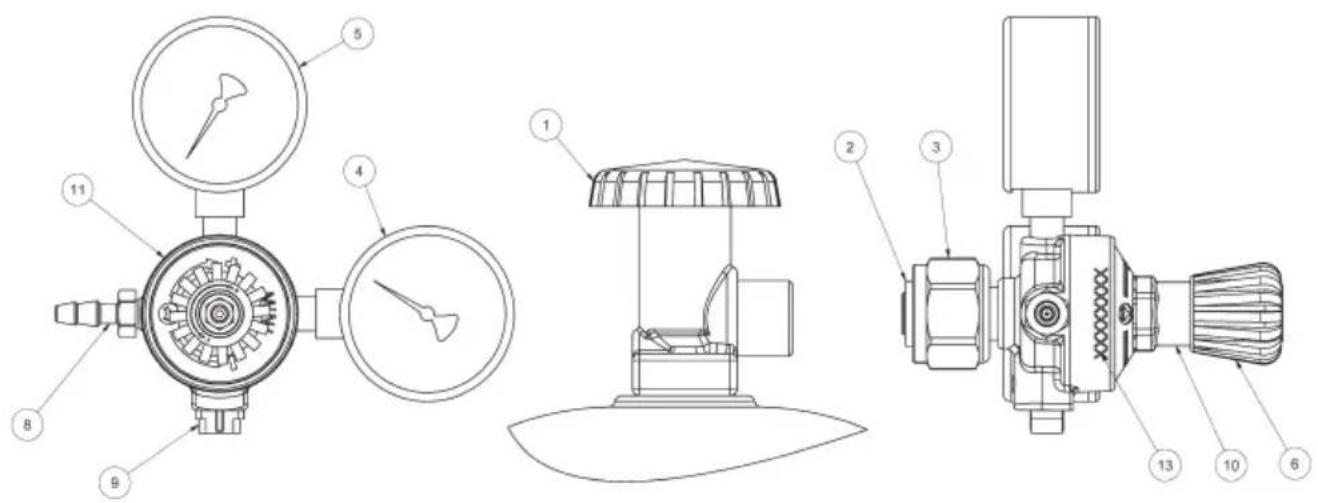

1. Gasbeholderens ventil
2. Pakning, indløb
3. Tilslutningsmøtrik, indløb
4. Manometer, højtryk
5. Manometer, lavtryk
6. Hjul
7. Udløb
8. Sikkerhedsventil
9. Beskyttelsesskærm
10. Ramme
11. Mærkning

• K – Klasse for reduktionsventil
- ID - gastype - kode
• P1 – Maks. fødetryk
- Produktionsnummer

6. ANVENDELSE

6.1 Tilslutning af reduktionsventilen

a. Kontrollér, at reduktionsventilen er beregnet til gastypen og gasbeholderens tryk.
b. Drej håndtaget (6) mod uret for at sikre dig, at ventilen er lukket.
c. Kontrollér, at pakningen (2) ikke er beskadiget, og udskift den, hver gang gasbeholderen skiftes.
d. Vend gasbeholderens udblæsningsventil ind mod væggen, langt fra eventuelle varmekilder og åbn derefter hurtigt gasbeholderens ventil (1) og luk den igen. Dette gøres for at blæse eventuelt snavs væk.

ADVARSEL! Når dette udføres, skal man passe på ikke at stå i vejen eller få hænderne i vejen for gasbeholderens udblæsningsventil.

e. Skru reduktionsventilen fast på gasbeholderens ventil (1) og spænd tilslutningsmøtrikken (3) ordentligt fast.

f. Kontrollér, at gasslangen overholder EN ISO 3821-standarden, og sæt en passende slangeklemme på gasslangen og tilslut den derefter til udgangen (8). Spænd slang-eklemmen ordentligt fast.
g. Kontrollér, at gasslangen er tilsluttet svejse-apparatet, og at reduktionsventilen er lukket ved at skrue håndtaget (6) så langt mod uret, som det er muligt.
h. Åbn gasbeholderens ventil (1) langsomt. Højtryksmanometret (4) vil så angive trykket i gasbeholderen.

OBS! Hvis gasbeholderens ventil (1) åbnes for hurtigt, kan det betyde, at manometrene viser forkert.

i. Drej håndtaget (6) langsomt med uret, så viser lavtryksmanometret (5) trykket på den udgående gas.

• Det udgående gastryk kan øges ved at dreje håndtaget (6) med uret.
• Det udgående gastryk kan mindskes ved at dreje håndtaget (6) mod uret.

ADVARSEL!

• Det er muligt at kompensere for et eventuelt trykfald ved at dreje på håndtaget (6). Det udgående gastryk bør ikke reguleres i overkanten i forhold til det tryk, der er nødvendigt til det arbejde, der skal udføres.
• Det udgående tryk må aldrig overstige den røde markering på lavtryksmanometret (5).
• Ved tapning med stort flow fra gas-beholdere med CO ^2 eller blandet CO ^2 / Argon-gas kan reduktionsventilens indvendige komponenter fryse fast, hvis man ikke bruger forvarmer.

j. Når arbejdet er afsluttet eller ved længere pauser, skal gasbeholderens ventil (1) lukkes. Tøm gasslangen for gas, og svejs videre, indtil begge manometre (4 og 5) står på nul. Drej herefter håndtaget (6) så langt mod uret som muligt.

7. OPBEVARING

Reduktionsventilen skal opbevares som et præcisionsinstrument i sin forpakning, så den beskyttes mod slag og stød samt mod støv, olie og snavs.

8. VEDLIGEHOLDELSE

ADVARSEL!

- Reduktionsventilen må aldrig åbnes, og der må aldrig udføres reparationer af dens indvendige komponenter.

8.1 Rengøring

Tør reduktionsventilen af med en tør klud. Hvis manometrene er meget snavsede, kan kluden fugtes en smule med en opløsning af rengøringsmiddel.

OBS! Brug aldrig benzin, opløsningsmiddel eller andre kemikalier.

8.2 Skift af pakning (2)

Pakningen skal skiftes ved skift af gasflaske, og hvis den er utæt. Den skal løsnes forsigtigt, så metallet på reduktionsventilen ikke beskadiges, og den nye pakning trykkes på plads.

8.3 Lækagetest

Tilslut reduktionsventilen og svejseapparatet. Åbn gasbeholderens ventil og derefter reduktionsventilen. Sprøjt læksøger på det område, der skal undersøges. Ved gaslækage dannes der bobler ved lækagen.
