BRUGSANVISNING 18-037 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

BRUKSANVISNING I ORIGINAL

SVETSHJÄLM

INNEHÅLL

1. INTRODUKTION
2. TEKNISKA DATA
3. MÄRKNING
4. ANVÄNDNINGSOMRÅDE
5. SÄKERHETSFÖRESKRIFTER
6. ÖVERSIKTSBILD
7. ANVÄNDNING
8. FÖRVARING
9. UNDERHÄLL

1. INTRODUKTION

Denne svejsehjelm er konstrueret og fremstillet i overensstemmelse med følgende direktiv og standarder:

(EU) 2016/425

EN 175:1997-08

EN 166:2002-04

EN 169:2003-02

Den fuldstændige tekst til EU-overensstemmelseserklæringen kan findes på følgende webadresse: www.biltema.com.

Svejsehjelmen er magen til det personlige beskyttelsesudstyr af model FG-II, der har været genstand for typegodkendelse af godkendt kontrolorgan:

0196

DIN CERTCO GmbH

Svejseglassene har været genstand for typegodkendelse af godkendt kontrolorgan:

0196

Denne vejledning indeholder væsentlige informationer om produktets brug og sikkerhed.

Alle brugere opfordres til at læse manualen inden brug.

OBS! Viser, at forkert fremgangsmåde kan påvirke arbejdets effektivitet eller føre til skader på personer og materiel.

Opbevar vejledningen et sikkert sted i forbindelse med produktet. Ved eventuelt salg skal vejledningen følge maskinen.

2. TEKNISKE DATA

Art.-nr: 18-037

Svejseglas: 110 x 90 mm

Tæthedsklasse:.... DIN 11

Stænkbeskyttelse: ..... 110 x 90 mm

Arbejdstemperatur: ..... Mellem -5 °C og +80 °C.

Vægt: 500 g

Svejseglasset er egnet til følgende svejseopgaver:

• MIG-svejsning med en strømstyrke på 100-175 A.
• MAG-svejsning med en strømstyrke på 60-125 A.
• MMA-svejsning med en strømstyrke på 60-175 A.
  • TIG-svejsning med en strømstyrke på 40-100 A.
• Plasmaskæring med en strømstyrke på maks. 150 A.

3. MÆRKNING

Hjelm:

CE

CSS EN 175 CE

Yderligere produktinformation:

18-037 Svejsehjelm er fremstillet af polypropylenplast med løftbart svejseglas i overensstemmelse med gældende standarder og sundhedskrav fastsat i forordning 1407/1992 med det formål at fungere som blændingsbeskyttelse ved svejseopgaver – principielt ved alle typer svejseprocesser – under hensyntagen til svejsemetode og lysstyrke i overensstemmelse med vejledningen i EN 169. Svejseglasset er fremstillet af tonet mineralglas og konstrueret til at beskytte brugerens øjne mod stråling, som fremkommer ved svejsning.

Svejsehjelmen må ikke anvendes ved slibning og er ikke konstrueret til at beskytte mod:

• slag og stød
• laserstråler
  • ætsende kemikalier
• eksplosioner

5. SIKKERHEDSFORSKRIFTER

• Læs og forstå hele manualen, før produktet anvendes første gang.
• Arbejd ikke i mørke, eller när belysningen er dårlig.
• Brug det rigtige arbejdstøj og skridsikre sko.
• Indtag altid en god arbejdsstilling med god balance.
• Brug beskyttelsesbriller under svejsehjelmen.
• Undgå arbejdsstillinger, som eksponerer ubeskyttede kropsdele for gnister, stænk eller reflekteret stråling. Hvis det ikke er muligt at undgå dette, skal der benyttes egnet beskyttelsestøj og værnemidler som f.eks. tætsiddende gogglebriller, balaklava, høreværn m.m.
• Svejsehjelmen er ikke egnet til svejsning over hovedet.
• Svejsehjelmen beskytter ikke mod slag og stød fra tungere projektiler.
• Svejsehjelmen beskytter ikke mod ætsende kemikalier eller eksplosioner.
• Svejsehjelmen beskytter ikke ved lasersvejse- eller laserskærearbejde.
• Brug kun svejsehjelmen inden for den anbefalede strømstyrke i forbindelse med den aktuelle svejsemetode.
• Kontrollér før brug, at alle dele er intakte. Udskift revnede og ridsede dele.
  • Lav aldrig om på hjelmens konstruktion.

• Brug kun anbefalet tilbehør og reservedele.

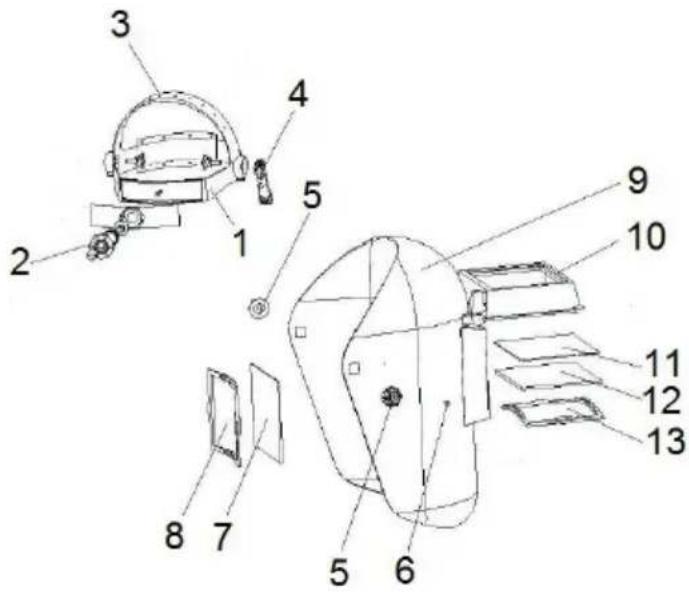

• OVERSIGTSBILLEDE


1. Hovedstel
2. Skrueknap - hovedomkreds
3. Justeringstap - hovedhøjde
4. Positionsvælger, hældning
5. Skrueknap
6. Indikator, positionsvælger
7. Indre beskyttelsesglas
8. Låseclips, indre beskyttelsesglas
9. Svejsehjelm
10. Holder, svejseglas
11. Svejseglas
12. Ydre beskyttelsesglas
13. Låseclips, svejseglas/ydre beskyttelsesglas

7. ANVENDELSE

7.1 Justering af hovedstel

Da hovedets form og arbejdsstilling varierer fra person til person, kan hovedstellet justeres til den ønskede indstilling. Juster, så svejseglasset kommer på højde med øjnene ved svejsning.

• Løsn tappen (3) på den øverste rem, og juster højden. Fastgør derefter tappen igen.
• Løsn de to drejeskruer (5), bøj positioneringsvælgeren (4) ud, og placer indikatortappen i det ønskede hul. Spænd de to drejeskruer (5), så svejsehjelmen slås langsomt ned.
• Tag svejsehjelmen på, tryk drejeskruen (2) ind, og drej til det ønskede hul, indtil den nederste rem er justeret efter hovedets omkreds.

7.2 Svejsning

a. Kontrollér, at hjelmen er hel og ren.
b. Sæt hjelmen på og juster indstillingerne, så den sidder behageligt på hovedet. Sørg for, at svejseglasset er ud for øjnene. Slå skærmen/svejseglasset op.
c. Ret elektroden ind, slå skærmen/svejseglasset ned, så hals og ansigt er beskyttet mod stænk fra de glødende partikler, som opstår ved svejsning. Begynd svejsearbejdet.

8. OPBEVARING

Tør hjelmen af med en let fugtet klud, og opbevar den et rent og tørt sted. Rumtemperaturen skal være mellem -5° C og +55° C. Opbevar den i en kasse, dog ikke i nærheden af ætsende kemikalier.

Svejseglasset har ubegrænset holdbarhed forudsat, at det opbevares i originalemballagen. Kontroller regelmæssigt, at et monteret svejseglas fungerer.

9. VEDLIGEHOLDELSE

9.1 Rengøring

• Slå svejseglasholderen (10) op, og fjern forsigtigt låseclipsen (13) ved at trykke den ene side ind mod midten, så låsedelen løsnes. Tag svejseglasset ud, og rengør det med en klud fugtet med alkohol, f.eks. sprinklervæske.
• Rengør det ydre og indre beskyttelsesglas (7 og 11) med en tør klud.
• Tør hjelmen af med en let fugtet klud efter brug. Hvis den er meget snavset, kan man bruge en sæbeoplösning.
• Genmonter det ydre beskyttelsesglas, svejseglasset og låseclipsen.

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
