BRUGSANVISNING 25-219 Biltema

Skillerelæ til helautomatisk separation af startbatteri og brugsbatteri i et 12 V system. Gnistsikret. Velegnet til båd og autocamper. Må ikke monteres i motorrummet og hvor der kan forekomme letantændelig gas.

TEKNISKE SPECIFIKATIONER

Kontinuerlig belastning: . maks. 125 A

Tilkoblingsspænding: ... 13,3 V

Frakoblingsspænding: .. 12,8 V

Følsomhed:....enkelt

Spændingssystem:.....12 V DC

Strømforbrug: ..... 10 mA (standby)

Mål: 68 x 68 x 55 mm

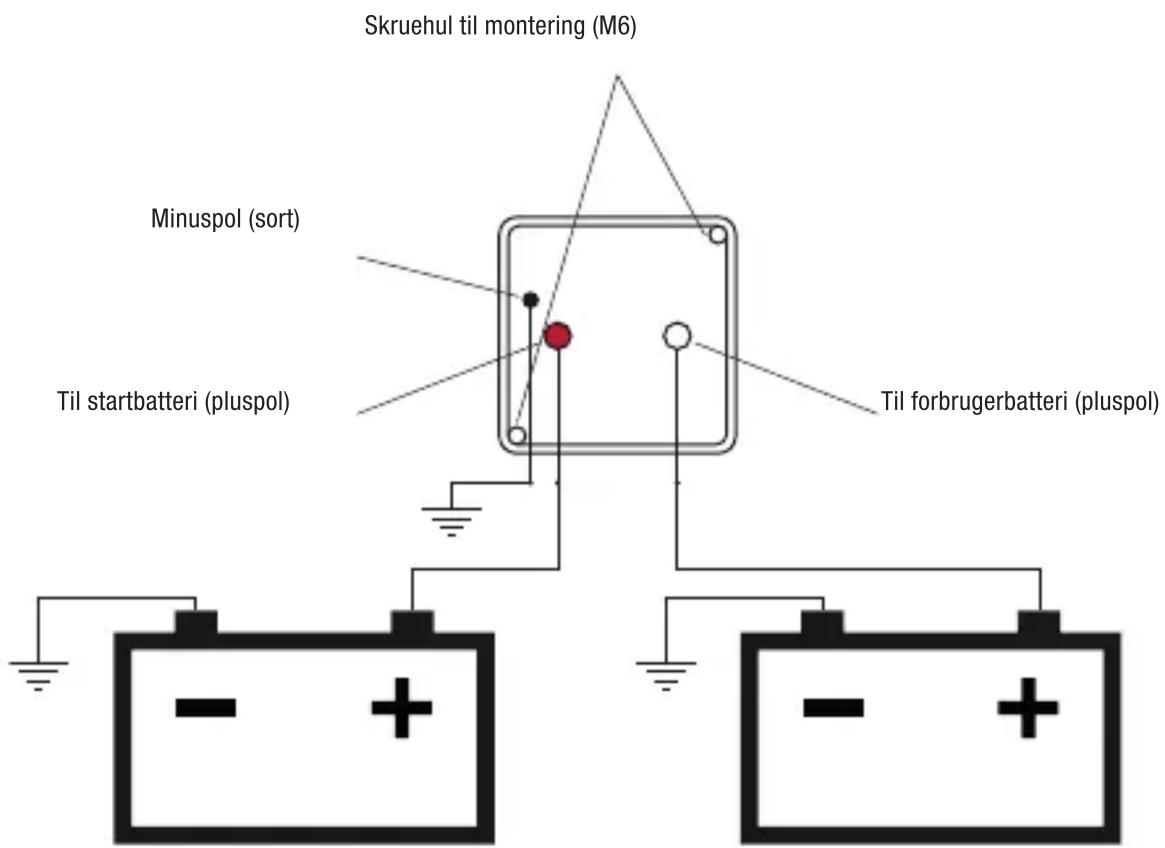

Skillerelæet tillader, at to batterier oplades samtidigt. Når motoren startes, og startbatteriets spænding når 13,3 V, indkobles skillerelæet og bevirker, at to separate batterier (startbatteri og brugsbatteri) oplades samtidigt.

Når spændingen falder til 12,8 V, slår skillerelæet fra og separerer batterierne. Frakobling kan ske, når motoren standser eller går i tomgang (lav udgangsspænding pga. generatorens lave hastighed), eller når forbrugsbatteriet har lav ladetilstand. Hvis motorens hastighed øges, vil generatorens udgangseffekt opretholde spændingen. Der høres en brummelyd, når skillerelæet hurtigt kobler til og fra.

Dette system eliminerer faren for, at startbatteriet tømmes samt beskytter det elektroniske udstyr mod spændingstoppe, når motoren startes.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
