BRUGSANVISNING 48-090 Biltema

- Hold tilsyn med barn slik at de ikke leker med produktet.

Vi forbeholder os muligheden for, at illustra- tioner og beskrivelser af enkelte detaljer ikke altid er i overensstemmelse med produktet. Ek- sempler på sådanne detaljer kan være farve på kabler eller udformning og placering af knapper og reguleringer.

2. TEKNISKA DATA

Art. nr. 48-090, 48-826

Spænding:....12 V

Batteri: .....12 V/7Ah

(medfølger ikke).

Omdrejningstal, ubelastet:

5.000 o/min (+/- 10 %)

Omdrejningstal, belastet:

4.200 o/min (+/- 10 %)

Isoleringsklasse: .....II

Produktet er beregnet til brug som foderspreder til jagt, fiskeri og vildtpleje.

4. GENERELLE

SIKKERHEDSFORSKRIFTER

Tag hensyn til arbejdspladsens sikkerhedsforskrifter, og respekter alle love, regler og forordninger, der gælder der, hvor maskinen anvendes.

4.1 Personsikkerhed

- Læs altid brugsanvisningen inden ibrugtagning.

- Fodersprederens risikoafstand er 30 meter.

- Der skal bæres beskyttelsesbriller ved al håndtering af fodersprederen.

- Vær særlig opmærksom på produktets advarselssymboler.

- Brug ikke produktet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.

- Brug efter behov beskyttelsesudstyr som åndedrætsværn, beskyttelseshandsker, høreværn og beskyttelsesbriller.

- Ved langt hår, brug hue, eller bind håret op.

- Indtag altid en god arbejdsstilling med god balance.

- Hold øje med børn, så de ikke leger med produktet.

- Produktet er ikke beregnet til at blive brugt af personer med nedsatte fysiske eller mentale evner. Heller ikke af børn eller personer med manglende erfaringer og viden, hvis de ikke er overvåget eller er blevet instrueret i brug af apparatet.

- Lad aldrig dit kendskab til maskinen føre til uforsigtighed.

4.2 Brug og pleje af maskinen

• Brug ikke et defekt produkt. Indlever det til et aut. serviceværksted til reparation.
• Brug kun produktet til den tilsigtede anvendelse.
• Undgå utilsigtet start ved at slukke for strømmen ved service eller reparation, eller hvis produktet ikke anvendes.
• Rengør og servicer produktet med regelmæssige mellemrum.

4.3 Elsikkerhed

• Sørg for at behandle kabler med forsigtighed, og beskyt dem mod varme, olie og skarpe kanter.
• Evt. reparation eller skift af kabel skal udføres af en aut. elinstallatør.

5. OVERSIGTSBILLEDE

6. MONTERING

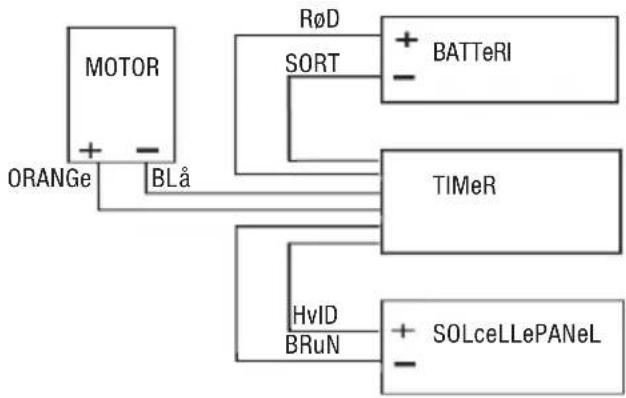

Følg ledningsdiagrammet, og kobl den sorte ende af kablet til den sorte tilslutning på batteriet og den røde ende af kablet til den røde tilslutning på batteriet.

7. SÄERLIGE

SIKKERHEDSFORSKRIFTER

7.1 Forskrifter

• Kontroller, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er hele og korrekt monteret.
• Hold sikker afstand til fodersprederen, när den kaster foder ud.
• Fodersprederen må kun bruges i vildmarken.
• Stop ikke fingrene gennem gitteret, när strømmen er tilsluttet. Hvis fodertallerkenen begynder at rotere, kan der opstå alvorlige personskader.

7.2 Symboler og skilte på maskinen

12 V, 7 Ah (medfølger ikke). Brug et batteri fra Biltema med artikelnummer 80-409 eller 80-410.

Arbejdstemperatur

Anbefalet arbejdstemperatur: 0° C til 50° C. Ved -5° C kan displayet blive utydeligt, men systemet fungerer stadig, som det skal. Skift blot det gamle batteri ud med et nyt, og lad det være. Hvis du vil fremtvinge ændringer i displayet, skal timeren opvarmes i varme omgivelser i nogle minutter og betjenes, når cifrene kan ses igen.

8.2 Funktioner

8.3 Forberedelser før brug

Installation

Fodersprederen skal placeres mindst 1,8 m over jorden. Vi anbefaler dog en højde på over 2 m. Fodersprederen skal placeres stabilt, f.eks. ved ophængning i en trefod. Hvis der bruges trefod, skal den stå stabilt, være lavet af kraftigt materiale og sættes sammen af en erfaren person. Solcelleopladeren har en 50 cm lang ledning, og det gør det muligt at placere solcelleopladeren på et velegnet sted højere end fodersprederen, så støv og snavs ikke lægger sig på solcellerne og dermed forhindrer opladning.

8.4 Anvendelse

Brugsanvisning, timer

Slut batteriledningerne til et batteri.

OBS!

Når strømmen er sat til, skal der blinke to prikker på displayet. Hvis det ikke sker, skal batterikablerne fjernes i et minut og derefter tilsluttes igen.

Hvis strømmen afbrydes, forsvinder alle indstillinger, og de skal indstilles igen, når strømmen tilsluttes. For at kunne gemme indstillinger selv om batteriet er koblet fra, skal du isætte et litiumbatteri CR2032 (medfølger ikke) til hukommelsen. Hvis indstillingerne ikke kan gemmes, skal batteriet udskiftes.

Indstil uret

1. Når batteriet er tilkoblet, skal du indstille den korrekte tid med knapperne "HR" og "MIN".
2. Indstil klokkeslæt og spredningstid for intervallerne 1-6.
3. Tryk på knappen "PROG". Indstil det ønskede klokkeslæt for det første interval med "HR" og "MIN".
4. Tryk på "PROG" igen. Indstil den ønskede spredningstid for det aktuelle interval (0–60 sekunder) med "HR" og "MIN".

Gentag trin 3 og 4 for at indstille flere interval- ler (1-6).

Hastighedsregulering

Tryk og hold "PROG"- knappen inde, indtil "MOTORHASTIGHED" vises. Brug "HR" og "MIN"-knapperne for at vælge den ønskede motorhastighed. Der kan vælges mellem tre forskellige hastigheder: 25 %, 50 % og 100 %.

Systemtest

Tryk på "TEST". Motoren begynder at køre med høj hastighed. (ADVARSEL: Timeren begynder at tælle 10 sekunder ned, inden den starter. Fjern dig fra fodersprederen i løbet af den tid, hvis den er ladet med foder.)

Rens hukommelsen

Den røde lampe tændes og begynder at blinke hurtigere og hurtigere i et minut før start. Fjern dig fra fodersprederen i løbet af den tid. Når solcellepanelet oplader, blinker der et grønt lys.

9. SERVICE OG VEDLIGEHOLDELSE

9.1 Vedligeholdelsesskema

Fodersprederen bør rengøres regelmæssigt, så der ikke opstår blokeringer. Hvis nogen del af fodersprederen går i stykker, må delen kun udskiftes med reservedele fra producenten.

9.2 Problemløsning

Hvis fodersprederen standser, f.eks. på grund af en blokering, skal strømmen slås fra, inden du forsøger at løse problemet. Derefter kan blokeringen så fjernes. Slå derefter strømmen til igen, og afprøv funktionen. Ved evt. reparationer må der kun bruges originale reservedele.

10. EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
