TSE2040 - Service après-vente Texas - Gratis brugsanvisning og manual

Produkttype	Elektrisk motorsav
Model	TSE2040
Effekt	230V, 2000W
Sværdslængde	40 cm (16")
Kædehastighed	13.5 m/s
Tørvægt	5.0 kg
Olietankkapacitet	150 ml
Smøresystem	Automatisk
Kædestramning	Værktøjsfri (greb)
Kædebrems	Ja, med anti-rikochet
Håndskærm	Ja
Sikkerhedsknap	Ja
Klo-stop	Ja
Kædetype	Tex-chain 270 / Oregon 91PJ056X (56 links)
Lydtryksniveau (LpA)	98 dB(A) (K=3 dB(A))
Lydeffektniveau (LwA)	108 dB(A) (K=3 dB(A))
Vibration (Forhåndtag)	3.707 m/s² (K=1.5 m/s²)
Vibration (Baghåndtag)	3.597 m/s² (K=1.5 m/s²)
Vedligeholdelse	Regelmæssig filning af kæde, rengøring af sværd, kontrol af oliehul
Bortskaffelse	Bortskaf ikke med husholdningsaffald; aflever på genbrugsstation

Ofte stillede spørgsmål - TSE2040 Texas

Hvordan starter jeg Texas TSE2040 motorsaven?

For at starte, aktiver tænd/sluk-knappen og hold sikkerhedsknappen på venstre side af håndtaget inde. Kædebremsens håndtag skal trækkes tilbage under brug.

Hvordan justerer jeg kædestramningen på TSE2040?

Løsn dækmøtrikken og drej den gule ring med uret for at stramme eller mod uret for at løsne kæden. Kæden skal være stram nok til at løfte et led fri af sporet.

Hvilken type olie skal jeg bruge til kæden?

Brug altid kædeolie; standard motorolie er ikke egnet. Texas anbefaler Texas Chain Oil (produktnummer: 90406590). Fyld olietanken og kontroller olieniveauet hvert 15. minut.

Hvordan tester jeg kædebremsen?

Placer motorsaven på en fast overflade, start motoren, hold med begge hænder, øg kraften, og skub skærmen fremad. Kæden skal stoppe med det samme. Slip gashåndtaget efter stop.

Hvilket sikkerhedsudstyr skal jeg bære, når jeg bruger motorsaven?

Bær altid sikkerhedssko, skærsikrede bukser, sikkerhedsbriller, høreværn og en sikkerhedshjelm. Sørg for, at tilskuere er mindst 10 m væk.

Hvordan rengør og vedligeholder jeg sværdet?

Fjern sværdet, rengør nasehjulet og kædesporet for snavs. Kontroller, at oliehullet ikke er blokeret. Vend sværdet med jævne mellemrum for at fordele slid.

Hvordan file jeg kæden?

Brug en 4 mm fil. Fil alle tænder og dybdebegrænsere fra indersiden og ud, som vist i manualen. Kontroller tandhøjden regelmæssigt.

Hvad skal jeg gøre, hvis kæden ikke bliver smurt?

Kontroller olieniveauet i olieglasset. Ved første brug, start uden olielåget monteret for at hjælpe med at tilføre olie til kæden, og monter derefter låget sikkert.

Kan jeg bruge motorsaven indendørs eller i regnvejr?

Nej. Arbejd kun med motorsaven udendørs. Brug aldrig maskinen i regnvejr. Hold kablet væk fra arbejdsområdet.

Hvordan bortskaffer jeg motorsaven?

Bortskaf ikke med almindeligt husholdningsaffald. Aflever den på et lokalt genbrugscenter for ansvarlig bortskaffelse af elektrisk og elektronisk udstyr.

BRUGSANVISNING TSE2040 Texas

DK Betjeningsvejledning

UK User Manual

DE Benutzerhandbuch

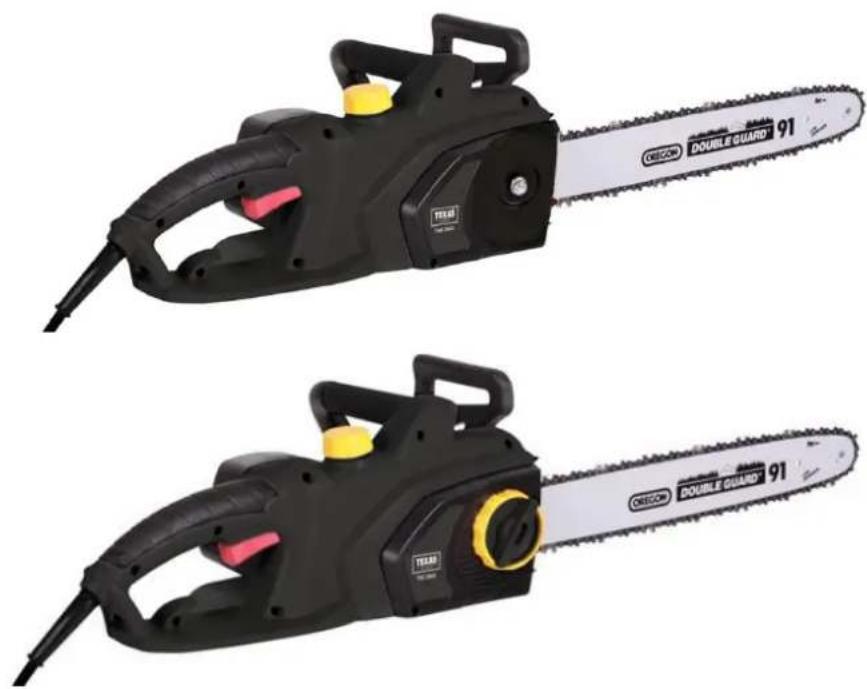

TSE 2010

TSE 2040

1. Sikkerhedsforeskrifter....6

2. Advarselslabel ....7

3. Identifikation ....7

4. Montering af sværd og kæde....8

5. Kædeolie ....8

6. Start / Stop......8

7. Kædebremse....9

8. Justering af kæde....9

9. Vedligeholdelse 9

10. Specifikationer....10

Registrering af produkt / Reservedele

Registrer dit produkt online på Mit Texas. Mit Texas findes på www.texas.dk Efter registrering kan Texas give dig en endnu bedre service.

Når du har registreret dit produkt, sørger Texas for at tilknytte relevant information p til produktet såsom reservedelstegning, manual, fejlfinding m.m. Derudover kan Texas kontakte dig med relevant information vedrørende dit produkt.

Reservedelstegning over alle Texas' produkter findes på vores hjemmeside www.texas.dk. Finder du selv varenumre, giver det en hurtigere ekspedition.

Reservedele kan købes online på www.texas.dk eller kontakt din nærmeste forhandler. Du finder forhandlerliste på www.texas.dk

2. Sikkerhedsforeskrifter

• Læs denne betjeningsvejledning grundigt, så du forstår og kan følge alle sikkerhedsforskrifter og betjeningsfunktioner fuldstændigt, før du går i gang med at arbejde med maskinen.
• Børn må ikke bruge saven.
• Hvis du føler dig syg, træt, eller har indtaget alkohol eller medicin, må du ikke arbejde med motorsaven.
• Brug altid sikkerhedsfodtøj, bukser med skæreværn, beskyttelsesbriller, høreværn samt sikkerhedshjelm.
• Sørg for at eventuelle tilskuere er mindst 10 meter fra det sted, hvor du starter / arbejder med kædesaven.
• Begynd aldrig at save før:
  ○ Arbejdsområdet er ryddet.
• Du har sikkert fodfæste.
• Du har vurderet, hvor træet vil falde hen.
• Hold om kædesavens håndtag med begge hænder.
• Hold kædesaven væk fra kroppen.
• Før du starter kædesaven, skal du kontrollere, at kæden ikke er i kontakt med noget.
• Stop altid motoren når du stiller kædesaven fra dig. Sørg for at sværd og kæde vender bagud, når du bærer maskinen.
• Undersøg din kædesav for slidte, løstsiddende eller ødelagte dele, spænd bolte og møtrikker efter. Maskinen bør ikke anvendes før den er i korrekt og sikkerhedsmæssig stand.
• Vær ekstra forsigtig når du saver i buske og små træer. Små grene kan gribe fat i kæden og blive slynget imod dig eller få dig til at miste balancen.
• Sørg for at håndtagene er rene, og at der ikke er rester af olie.
• Arbejd kun med kædesaven udendørs.
• Alle reparationer, som ikke er beskrevet i denne betjeningsvejledning, må kun udføres af specieluddannet personale på et autoriseret serviceværksted. Brug af forkert værktøj kan ødelægge din kædesav.
• Kædebremsen er monteret for at beskytte mod "kast", som er en hurtig opadgående bevægelse i sværdet. Dette kan forekomme, hvis sværdspidsen rammer fremmedlegemer. Det er derfor vigtigt, at du er opmærksom på, at kædebremsen virker korrekt.
• Hold kædesaven fast med begge hænder, og hold den så tæt ind til dig, at du hele tiden har kontrol over den.
• Lad barkstedet ligge mod træet, mens du saver.
• Undgå at save med sværdspidsen og kontroller at sværdspidsen ikke rammer noget, mens du saver.
• Sav ikke med kædesaven over skulderhøjde
• Følg instruktionerne for filning og vedligeholdelse i denne betjeningsvejledning.

Bortskaffelse:

Bortskaffelse af elektriske produkter må ikke ske sammen med almindeligt husholdningsaffald. Elektriske produkter skal medbringes til det lokale genbrugscenter og bortskaffes på korrekt vis der.

3. Advarselslabel

Forklaring til advarselspiktogrammer (Fig. 7):

1. Du bør især være særligt agtpågivende ved sikkerhedsforskrifter, der er markeret med dette symbol.
2. Bemærk! Tag ledningsstikket ud af stikkontakten med det samme, hvis ledningen beskadiges!
3. Hold ledningen væk fra maskinens arbejdsområde.
4. Sluk altid for maskinen, tag stikket ud af stikkontakten og vent til maskinen står helt stille, før der udføres vedligeholdelse, rengøring eller reparation af produktet!
5. Hold afstand til personer og dyr.
6. Brug ikke maskinen i regnvejr
7. Bemærk! Læs altid betjeningsvejledningen og følg advarsels- og sikkerhedsinstruktionerne!
8. Bemærk! Benyt altid sikkerhedsbriller og høreværn, når maskinen benyttes.
9. Brug sikkerhedshandsker.
10. Brug skridsikkert sikkerhedsfodtøj!

4. Identifikation

Se Fig. 1 - 4:

1. Baghåndtag
2. Fronthåndtag
3. Kædebremse
4. Kæde
5. Kædejusteringshåndtag (kun TSE 2040)
6. Dæksel
7. Sværd
8. Ledningsholder
9. Ledning
10. Barksted
11. Sikkerhedskontakt
12. Kædejusteringsbolt
13. Start knap
14. Olietank dæksel
15. Olieindikator
16. Kædedrivhjul
17. Sværdbolt
18. Kædejusteringsskrue (kun TSE 2010)

A. Kæderetning
B. Smørehul
C. Oliesmøringshul
D. Kædejusteringsmøtrik (kun TSE 2040)

5. Montering af sværd og kæde

1. Afmonter sidedækslet (Fig. 3).
2. Læg kæden rundt om næsehjulet på sværdet. Når kæden har godt fat i næsehjulet sættes sværdet ind på maskinen, og kæden lægges i sværdet og rundt om drivhjulet. Vær opmærksom på, at kæden vender den rigtige vej "fremad" (Fig. 8)
3. Monter sidedækslet
4. Spænd dækselmøtrikken til med fingrene.
5. Stram kæden op ved hjælp af strammeskruen på sidedækslet (TSE2040) eller manuelt med værktøj (TSE2010).
   Kæden skal være så stram, at man lige netop kan løfte drivleddet fri af sporet i sværdet.
6. Spænd sværd og sidedæksel forsvarligt til.

6. Kædeolie

Brug altid kædeolie til smøring af sværd og kæde. Almindelig motorolie er ikke egnet hertil. Vi anbefaler Texas Kædeolie (varenummer: 90406590), da den har den rigtige viskositet. Afmonter olietank dækslet (Fig. 1-14) og påfyld kædeolie. Rens altid omkring olielåg!

Kontroller oliemængden i olieglasset (Fig. 4-15) på venstre side af saven hvert kvarter. Oliemængden må aldrig komme under minimumstregen, for så opstår der risiko for at kæden ikke bliver smurt og derved kan tage skade.

For yderligere smøring kan man benytte smørehullet (Fig. 1-B) på sværdets spids. Brug en engangssprøjte og kom olie i smørehullet, samtidig med at man trækker i kæden. Sørg altid for at strømmen er frakoblet, og at kædebremsen (Fig. 1-3) er deaktiveret.

Ledningsholderen (Fig. 1-8) skal anvendes til at mindske trækket i strømkablet på motorsaven.

7. Start / Stop

1. Saven startes ved at aktivere startkontakten (Fig. 1-13)
2. Sikkerhedskontakten (Fig. 1-11) på håndtagets venstre side skal holdes inde, før saven kan startes.
3. Ligeledes stoppes saven ved at frigive kontakten.
4. Kædebremse håndtag skal altid være trukket tilbage under brug.
5. Tjek at kæden bliver smurt. Førstegangsstart uden olielåg monteret, kan lette fremføringen af olie til kæden. Husk at monteret låget igen!
6. Hold saven som vist på Fig. 8.

8. Kædebremse

Test kædebremsen på følgende måde (Fig. 5):

1. Placer saven på et fast underlag.
2. Start motoren.
3. Hold med højre hånd på bagerste håndtag.
4. Hold med venstre hånd på forreste håndtag.
5. Giv gas og aktiver kædebremsen ved at skubbe afskærmningen fremad.
6. Kæden skal øjeblikkeligt stoppe. Når den stopper, frigiv gassen.
7. Hvis kædebremsen virker, stop maskinen og placer kædebremsehåndtaget i deaktiveret position.

9. Justering af kæde

TSE 2010

Juster på skruen med en flad skruetrækker foran kædesaven for at justere kæden (Fig. 6-A)

TSE 2040

Løsn dækselmøtrikken og løsn eller stram kæden via kædestrammerskruen på kædedækslet (Fig. 6-B).

Sværd. Rens næsehjul og løbegang for snavs. Vend evt. sværdet for at fordele sliddet. Et slidt sværd kan være farligt at anvende og bør derfor udskiftes.

Kæde. Kæden bør files jævnligt for at opnå det bedste resultat samt for at nedsætte slidtage på el-motoren:

1. Sørg for at sværdet er spændt godt fast.
2. Brug en 4 mm fil.
3. Fil alle tænderne og dybdegrænserne inde fra, som vist på tegningen.
4. Det er nødvendigt jævnligt at efterse højden af tænderne, hvis de er for høje, bør de files ned.

Hvis du er i tvivl, bør du kontakte din Texas forhandler.

Brug kun originale reservedele

Del		Efter hver brug
Skruer / bolte	Tjek / stram	X
Kædebremse	Tjek	X - Udskift hvis nødvendigt

1. Specifikationer

Model	TSE 2010	TSE 2040
Motoreffekt	230V, 2000 Watt
Tankindhold	150 ml
Smøring	Automatisk
Kædestrammer	Med værktøj	Værktøjsfri
Vægt	4,9 kg	5,0 kg
Sværdlængde	16" / 40 cm
Kædehastighed	13,5 m/s
Kædebremse	Ja
Håndskærm	Ja
Barksted	Ja
Kæde Varenr.	Tex-kæde 270 / Oregon 91PJ056X (56 led) 40-270
LpA	98 dB(A), K = 3 dB(A)	98 dB(A), K = 3 dB(A)
LwA	108 dB(A), K = 3 dB(A)	108 dB(A), K = 3 dB(A)
Vibrationer fronthåndtag	3,475 m/s ^2 , K = 1,5 m/s ^2	3,707 m/s ^2 , K = 1,5 m/s ^2
Vibrationer baghåndtag	5,415 m/s ^2 , K = 1,5 m/s ^2	3,597 m/s ^2 , K = 1,5 m/s ^2

1. Contents

Illustrations....2

Materiellet er udført i overensstemmelse med følgende standarder • Conforms with the following standards • In Übereinstimmung mit den folgende Standards:

EN60745-1:2009+A11:2010 • EN 60745-2-13:2009/A1:2010

AfPS GS 2014 :01 PAK

EN 55014-1: 2006+A2: 2011 • EN 55014-2: 1997+A2: 2008

TSE 2010 S/N: 1708110001 - 1908999999

TSE 2040 S/N: 1703110001 - 1903999999

Texas Andreas Petersen A/S

Knullen 22 • DK-5260 Odense S
