BRUGSANVISNING CO61GMA SMEG

INSTRUKTIONER TIL BRUGEREN: Beskriver råd vedrørende brugen, beskrivelse af betjeningsknapperne og en korrekt rengøring og vedligeholdelse af apparatet.

INSTRUKTIONER TIL INSTALLAT∅REN: er til den kvalificerede teknikker, der skal udføre installationen, opstarten og kontrollen af apparatet.

Der kan fås yderligere oplysninger om produkterne på hjemmesiden www.smeg.com

1. BEMAERKNINGER TIL BRUGEN

DENNE MANUAL UDG∅R EN INTEGRERET DEL AF APPARATET. DEN SKAL OPBEVARES I SIN HELHED OG PÅ ET LET TILGÆNGELIGT STED UNDER HELE APPARATETS LEVETID.

DET ER AF AFG∅RENDE BETYDNING, AT DENNE MANUAL LÆSES N∅JE, OG AT ALLE ANVISNINGERNE I DEN F∅LGES, F∅R APPARATET TAGES I BRUG. INSTALLATION SKAL FORETAGES AF FAGUDDANNEDE PERSONER OG I OVERENSSTEMMELSE MED GÆLDENDE REGLER. DETTE APPARAT ER BYGGET TIL BRUG I PRIVATE HJEM, OG ER I OVERENSSTEMMELSE MED DE P.T. GÆLDENDE EU-DIREKTIVER. APPARATET ER BEREGNET TIL F∅LGENDE ANVENDELSER: TILBEREDNING AF F∅DEVARER; ENHVER ANDEN BRUG ANSES FOR UPASSENDE.

FABRIKANTEN FRASKRIVER SIG ETHVER ANSVAR, HVIS OVNEN BRUGES TIL ANDRE FORMÅL END DE ANGIVNE.

DETTE APPARAT ER FREMSTILLET TIL OPVARMNING AF F∅DEVARER, DET MÅ IKKE ANVENDES TIL RUMOPVARMNING.

UNDGÅ AT EFTERLADE EMBALLAGERESTER UDEN OPSYN I HJEMMET. S∅RG FOR AT ADSKILLE DE FORSKELLIGE AFFALDSMATERIALER FRA EMBALLAGEN OG INDLEVERE DEM PÅ DEN NÆRMESTE GENBRUGSSTATION.

DETTE APPARAT ER MÆRKET I OVERENSSTEMMELSE MED DET EUROPÆISKE DIREKTIV 2002/96/EF OM ELEKTRISKE OG ELEKTRONISKE APPARATER (WASTE ELECTRICAL AND ELECTRONIC EQUIPMENT - WEEE).

DETTE DIREKTIV DEFINERER STANDARDERNE FOR INDSAMLING OG GENANVENDELSE AF KASSEREDE APPARATER, SOM ER GÆLDENDE I HELE DEN EUROPÆISKE UNION.

BLOKER IKKE ÅBNINGERNE, VENTILATIONS- OG UDLUFTNINGSSPALTERNE.

DET ER FORBUDT AT SÆTTE SIG PÅ ELLER LÆNE SIG OPAD APPARATETS ÅBNE D∅R.

IDENTIFIKATIONSSKILTET INDEHOLDENDE DE TEKNISKE DATA, SERIENUMMER OG MÆRKNING ER PLACERET PÅ ET SYNLIGT STED PÅ BAGSIDEN AF APPARATET.

SKILTET MÅ ALDRIG FJERNES.

F∅R APPARATET SÄETTES I FUNKTION ER DET N∅DVENDIGT AT FJERNE BESKYTTELSESFILMEN, SOM FINDES PÅ INDER- OG YDERSIDE.

PAS PÅ AT DER IKKE SÄETTER SIG GENSTANDE FAST I OVNENS D∅R.

APPARATET BLIVER MEGET VARMT UNDER BRUG. DET ANBEFALES STÆRKT ALTID AT ANVENDE VARMEHANDSKER VED BRUG.

DET ER VIGTIGT AT UNDGÅ AT BRUGE METALSVAMPE ELLER SKRABERE, DER RIDSER, FOR IKKE AT BESKADIGE OVERFLADERNE. BRUG ALMINDELIGE PRODUKTER, SOM IKKE RIDSER, OG BRUG EVENTUELT REDSKABER AF TRÆ ELLER PLASTIC. SKYL GRUNDIGT OG T∅R EFTER MED EN BL∅D KLUD ELLER MED ET VASKESKIND.

UNDGÅ AT LADE MADRESTER, SOM INDEHOLDER SUKKER (FX. MARMELADE) T∅RRE I OVNEN. HVIS DET T∅RRER OVER LÆNGERE TID, KAN DET ∅DELÆGGE EMALJEN INDVENDIGT I OVNEN.

ANVEND IKKE K∅KKENT∅J OG BEHOLDERERE AF PLASTIK. DE H∅JE TEMPERATURER DER OPNÅS INDEN I OVNEN KAN SMELTE DETTE MATERIALE OG MEDF∅RE SKADER PÅ APPARATET.

ANVEND IKKE LUKKEDE DÅSER OG BEHOLDERERE I APPARATET. UNDER TILBEREDNING KAN DER SKABES OVERTRYK INDEN I BEHOLDERNE, MED FARE FOR AT DE EKSPLODERER.

EFTERLAD IKKE APPARATET UDEN OPSYN UNDER TILBEREDELSER, DER KAN AFGIVE FEDT ELLER OLIE. FEDT OG OLIE KAN ANTÄENDES.

UNDER TILBEREDNING MÅ OVNENS BUND IKKE DÆKKES MED PAPIR AF ALUMINIUM ELLER STANIOL, OG DER MÅ IKKE STILLES GRYDER ELLER FADE PÅ BUNDEN, FOR IKKE AT BESKADIGE EMALJELAGET.

UNDLAD AT HÆLDE VAND DIREKTE PÅ FADE UNDER TILBEREDNING, HVIS OVERFLADERNE STADIG ER MEGET VARME. VANDDAMPEN KAN MEDF∅RE ALVORLIGE FORBRÆNDINGER OG SKADER PÅ EMALJEREDE OVERFALDER.

EFTER ENDT BRUG B∅R MAN ALTID KONTROLLERE, AT DREJEKNAPPEN ER I POSITIONEN 0 (SLUKKET).

AL TILBEREDNING I OVN SKAL FORETAGES MED D∅REN LUKKET.

2. BEMÆRKNINGER VEDR∅RENDE SIKKERHEDEN

SE ANVISNINGERNE OM INSTALLATION VEDR∅RENDE SIKKERHEDSSTANDARDER FOR ELEKTRISKE APPARATER OG GASAPPARATER OG VENTILATION.

AF HENSYN TIL BRUGERENS SIKKERHED ER DET VEDTAGET VED LOV, AT INSTALLATION AF OG SERVICE PÅ ALLE ELEKTRISKE APPARATER SKAL FORETAGES AF FAGUDDANNEDE PERSONER I OVERENSSTEMMELSE MED GÆLDENDE STANDARDER. VORES GODKENDTE INSTALLAT∅RER SIKRER, AT ARBEJDET UDF∅RES TILFREDSSTILLENDE. GAS- ELLER EL-APPARATER SKAL ALTID KOBLES FRA AF KOMPETENTE PERSONER.

F∅R APPARATET SLUTTES TIL ELNETTET, SKAL MAN KONTROLLERE, AT DATAENE ANGIVET PÅ TYPESKILTET SVARER TIL NETTETS.

MAN SKAL SIKRE SIG, AT STRÖMMEN ER SLUKKET PÅ STIKKONTAKTEN F∅R APPARATET MONTERES, ELLER DER UDF∅RES VEDLIGEHOLDELSE PÅ DET.

I HENHOLD TIL REGLERNE VEDR∅RENDE ELEKTROMAGNETISK KOMPATIBILITET, H∅RER DEN ELEKTROMAGNETISKE INDUKTIONSKOGETOP TIL GRUPPE 2 OG TIL KLASSE B (EN 55011).

STIKKET SOM SKAL TILSLUTTES STRÖMFORSYNINGSKABLET OG DEN TILHÖRENDE STIKKONTAKT SKAL VÄERE AF SAMME TYPE OG I OVERENSSTEMMELSE MED GÄELDENDE STANDARDER. STIKKONTAKTEN SKAL VÄERE TILGÄENGELIG, NÅR APPARATET ER BYGGET IND I K∅KKENELEMENTET. KOBL ALDRIG STIKKET FRA VED AT TRÆKKE I KABLET.

DETTE APPARAT MÅ IKKE MONTERES PÅ FORH∅JEDE PLATFORME.

SÆT ALDRIG BRÆNDBARE GENSTANDE I OVNEN: HVIS APPARATET TÆNDES UTILSIGTET, KAN DETTE MEDF∅RE BRANDFARE.

PERSONER MED PACEMAKERE ELLER LIGNENDE ANORDNINGER SKAL SIKRE SIG, AT FUNKTIONEN AF DERES APPARATER IKKE FORSTYRRES AF INDUKTIONSFELTET, HVIS FREKVENSOMRÅDE LIGGER MELLEM 20 OG 50 KHZ.

SÄFREMT STRÖMFORSYNINGSKABLET ER BESKADIGET, SKAL MAN OMGÅENDE KONTAKTE DEN TEKNISKE KUNDESERVICE, SOM S∅RGER FOR AT FÅ DET UDSKIFTET.

JORDTILSLUTNING ER ET KRAV I HENHOLD TIL SIKKERHEDSSTANDARDERNE FOR DET ELEKTRISKE ANLÆG.

LIGE EFTER INSTALLATIONEN SKAL DER FORETAGES EN HURTIG AFPR∅VNING EFTER ANVISNINGERNE, SOM FINDES LÆNGERE FREMME. HVIS APPARATET IKKE VIRKER, SKAL DET KOBLES FRA EL-FORSYNINGEN OG DER SKAL RETTES HENVENDELSE TIL DET NÆRMESTE KUNDESERVICECENTER.

FORS∅G ALDRIG AT REPARERE APPARATET.

ANVEND ELLER EFTERLAD ALDRIG BRÆNDBART MATERIALE I NÆRHEDEN AF APPARATET ELLER I VARMESKUFFEN.

UNDER BRUG BLIVER APPARATET MEGET VARMT. UNDGÅ AT R∅RE VED VARMEELEMENTERNE PÅ TOPPEN OG INDE I OVNEN.

DETTE APPARAT MÅ IKKE BRUGES AF PERSONER MED NEDSAT FYSISK OG PSYKISK FUNKTIONSEVNE (HELLER IKKE B∅RN), ELLER UDEN ERFARING I BRUG AF ELEKTRISKE APPARATER, MED MINDRE DE HJÆLPES ELLER VEJLEDES AF EN VOKSEN, SOM ER ANSVARLIG FOR DERES SIKKERHED.

DETTE APPARAT MÅ IKKE BRUGES AF PERSONER MED NEDSAT FYSISK OG PSYKISK FUNKTIONSEVNE (HELLER IKKE B∅RN), ELLER UDEN ERFARING I BRUG AF ELEKTRISKE APPARATER, MED MINDRE DE HJÆLPES ELLER VEJLEDES AF EN VOKSEN, SOM ER ANSVARLIG FOR DERES SIKKERHED.

INDSÆT IKKE SPIDSE METALGENSTANDE (BESTIK ELLER VÆRKT∅J) I APPARATETS ÅBNINGER.

SÄFREMT APPARATET MONTERES I CAMPINGVOGNE ELLER PÅ BÅDE, MÅ DET IKKE ANVENDES TIL RUMOPVARMNING.

ANVEND IKKE DAMPSTRÅLER TIL AT RENG∅RE APPARATET. DAMPEN KAN RAMME DE ELEKTRISKE DELE, BESKADIGE DEM OG MEDF∅RE KORTSLUTNINGER.

DER MÅ IKKE FORETAGES ÆNDRINGER PÅ DETTE APPARAT.

FORDAMP IKKE SPRAYPRODUKTER I NÆRHEDEN AF PRODUKTET, NÅR DET ER I DRIFT. ANVEND IKKE SPRAYPRODUKTER SÅ LÆNGE PRODUKTET STADIG ER VARMT.

Fabrikanten fraskriver sig ethvert ansvar for skader på personer eller ting, som er forårsaget af manglende overholdelse af ovenstående forskrifter, eller som er forårsaget af manipulering selv af en enkelt del på apparatet, samt brug af uoriginale reservedele.

3. MILJ∅HENSYN

3.1 Vores miljøhensyn

I henhold til direktiverne 2002/95/EF, 2002/96/EF, 2003/108/EF, om mindskelse af farlige stoffer i elektriske og elektroniske apparater og bortskaffelse af affaldet. Symbolet på apparatet med streg over affaldscontaineren angiver, at produktet efter endt brugstid skal bortskaffes separat og ikke sammen med andet affald. Brugeren skal derfor sørge for, at apparatet efter endt brugstid bringes til en genbrugsplads, som er specialiseret i sortering af elektrisk og elektronisk affald, eller tilbagelevere det til forhandleren ved køb af et nyt tilsvarende apparat. Korrekt affaldssortering så apparatets dele efterfølgende kan genanvendes og miljørigtig behandling og bortskaffelse er med til at forhindre mulige negative påvirkninger af miljøet og sundheden, og gavner genanvendelse af de materialer, apparatet består af. Uretmæssig bortskaffelse af produktet fra brugerens side medfører bødestraf.

Produktet indeholder ikke stoffer i en sådan mængde, at de betragtes som sundheds- og miljøskadelige ifølge gældende europæiske direktiver.

3.2 Jeres miljøhensyn

Til emballering af vore produkter anvendes materialer, som ikke forurener, og de er derfor miljømæssigt bæredygtige og kan genanvendes. Vi beder jer om at sørge for, at emballagen bliver bortskaffet på korrekt vis. Indhent information hos forhandleren eller de respektive organisationer i dit område om adresser på centre, som er specialiserede i indsamling, genanvendelse og bortskaffelse.

Efterlad ikke emballagen eller dele af den uden opsyn. Den udgør en potentiel fare, da især børn, som kommer i kontakt med emballagen, kan risikere at blive kvalt i den.

Også dit gamle apparat skal bortskaffes korrekt.

Vigtigt: aflever apparatet til et firma i området, som er autoriseret i indsamling af elektriske husholdningsmaskiner, som ikke bruges mere. Korrekt bortskaffelse sikrer genanvendelse af værdifuldt materiale.

Før apparatet bortskaffes, er det vigtigt at tage dørene af og lade pladerne sidde, som da det var i brug, sådan at børn under leg ikke kan komme til at sidde fast inde i ovnen. Desuden skal kablet til elnettet skæres over og fjernes sammen med stikket.

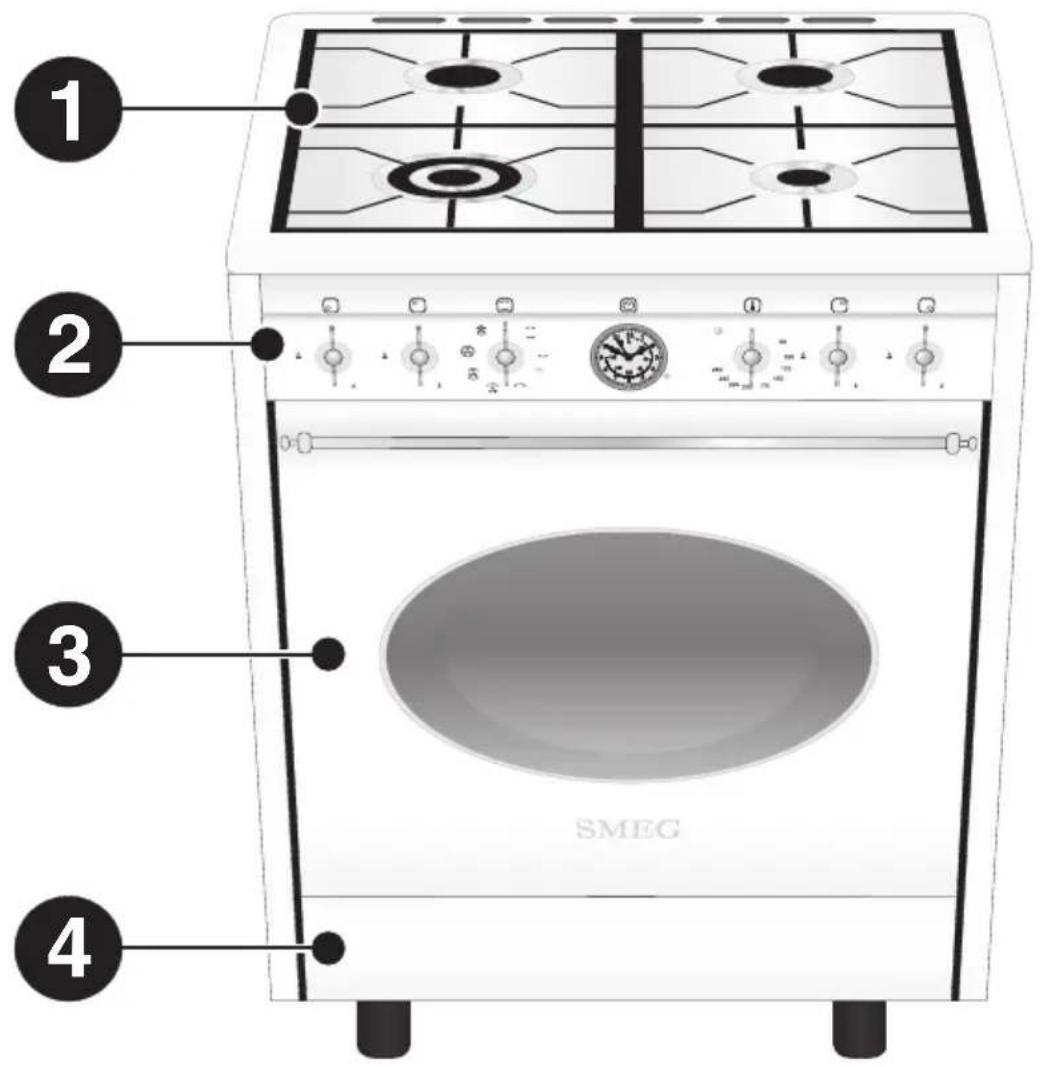

1. SÅDAN VIRKER JERES APPARAT


1 2 3 4 SMEG

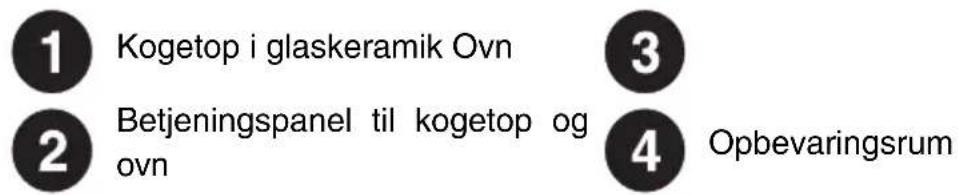

1 Kogetop i glaskeramik Ovn 2 Betjeningspanel til kogetop og ovn 3 Opbevaringsrum

5. TILBEH∅R

Rist: Anvendes til placering af beholdere med mad, som skal tilberedes i ovnen.

Bradepanderist: bruges oven på bradepanden ved tilberedning af mad, som kan dryppe.

Bradepande: Anvendes til opsamling af fedt fra mad på risten.

Dyb bradepande: Anvendes til bagning af kager, pizzaer og desserter tilberedt i ovn.

Via de autoriserede kundeservicecentre er det muligt at bestille det originale tilbehør, som leveres sammen med ovnen eller ekstraudstyret.

Brug kun originalt SMEG tilbehør.

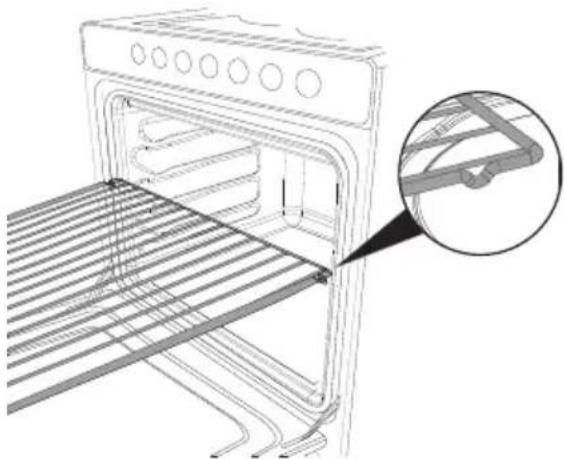

5.1 Brug af risten

Ristene er udstyret med en mekanisk sikkerhedslås, som forhindrer, at de trækkes ud ved et uheld. For en korrekt isætning af risten skal man kontrollere, at denne lås vender nedad (som vist på figuren).

For at tage risten ud skal man løfte forenden let, mens den trækkes ud ad skinnerne i siden.

Sæt ristene og bagepladerne helt ind i ovnen, indtil de ikke kan komme længere.

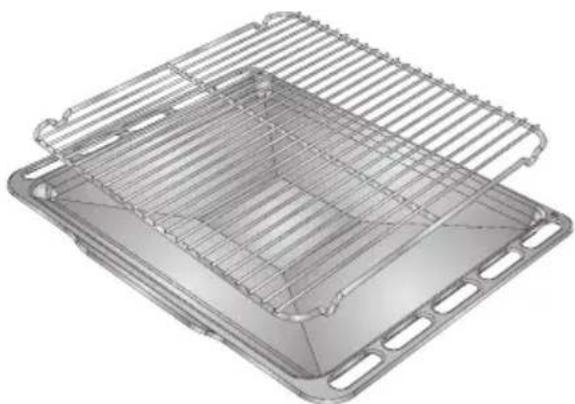

5.2 Brug af risten

Risten skal sættes indeni bradpanden (som vist på figuren).

På denne måde er det muligt at tilberede fødevarer og opsamle fedtet, hvorved det skilles fra de fødevarer, der tilberedes.

Alle betjeningsanordninger og kontrollamper er samlet på frontpanelet. De følgende tabeller beskriver de anvendte symboler.

1 23 50 100 125 150 260 245 225 200 175 A A

DREJEKNAP TIL KOGETOP

Flammen tændes ved at trykke på knappen og dreje den mod uret til værdien for maksimal flamme For at indstille flammen drejes knappen i området mellem maks. (A og min.( )A Blusset slukkes ved at dreje knappen hen på positionen

KNAP TIL VALG AF OVN FUNKTIONER

Drej knappen med eller mod uret for at vælge en af funktionerne beskrevet herunder.

FUNKTIONEN STATISK OVN

FUNKTIONEN VENTILERET GRILL

FUNKTIONEN NEDERSTE

FUNKTIONEN STATISK VENTILERET

FUNKTIONEN LILLE GRILL

FUNKTIONEN BLÆSER + CIRKULÆR MODSTAND

FUNKTIONEN STOR GRILL OPTÖN

UR MED MINUTTÆLLER OG ENDT TILBEREDNING

Gør det muligt at vælge den manuelle tilberedning, minuttælleren eller indstille tilberedningstiden. For yderligere oplysninger om brug af uret, henvises til kapitel "7. UR MED MINUTTÆLLER OG ENDT TILBEREDNING".

OVNTEMPERATURKNAP

260 245 225 200 175 150 125 100 50

Tilberedningstemperaturen indstilles ved at dreje knappen med uret til den ønskede temperatur mellem 50° og 260° C.

Når den røde kontrollampe ved siden af knappen blinker, viser det, at ovnen er ved at varme op til temperaturen indstillet med termostatknappen. Når ovnen har nået den indstillede temperatur, holder kontrollampen op med at blinke og forbliver tændt, indtil ovnen slukkes.

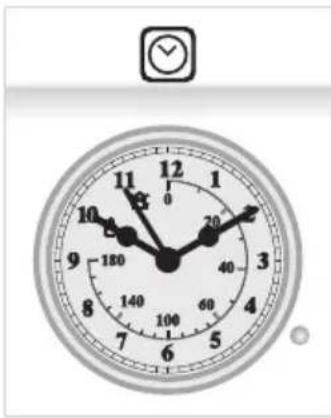

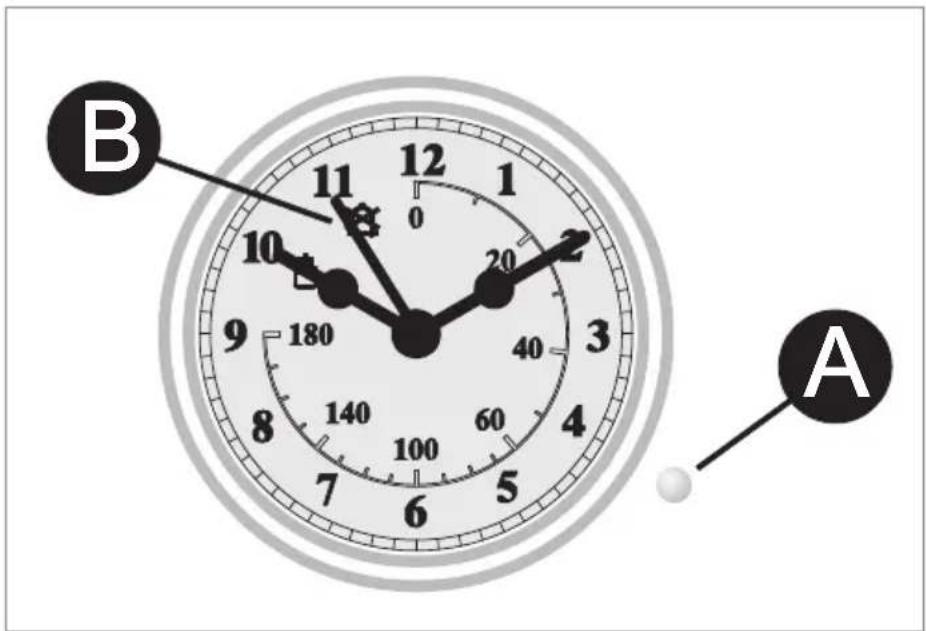

7. UR MED MINUTTÆLLER OG ENDT TILBEREDNING

B A

Gør det muligt at vælge den manuelle tilberedning, minuttælleren eller indstille tilberedningstiden.

Aktivér den ønskede funktion og temperatur før tilberedningens varighed indstilles.

7.1 Indstilling af klokkeslæt

For at indstille det præcise klokkeslæt skal man TRÆKKE i den lille knap A og dreje den med uret.

7.2 Manuel tilberedning

For at anvende ovnen til manuel tilberedning skal man dreje den lille knap A mod uret, indtil nålen B er på symbolet 🏠

7.3 Tidsindstillet tilberedning

For at indstille tilberedningstiden skal man dreje den lille knap A mod uret, indtil nålen B er på det ønskede tidsrum (maksimalt 180 minutter).

7.4 Afslutning af tilberedning

Ovnen slukker automatisk, og samtidig aktiveres et lydsignal.

7.5 Deaktivering af lydsignalet

For at slå lydsignalet fra skal man dreje den lille knap A mod uret, indtil nålen B er på symbolet

8. BRUG AF KOGETOPPEN

8.1 Tænding af blussene

Før kogetoppens blus tændes, skal man sikre sig, at blussenes dæksler er placerede i deres lejer med de respektive møtrikker, og man skal være opmærksom på, at blussenes dækslers huller A er ud for tændrørene og termoelementerne.

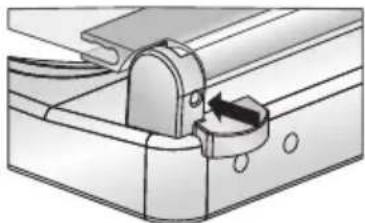

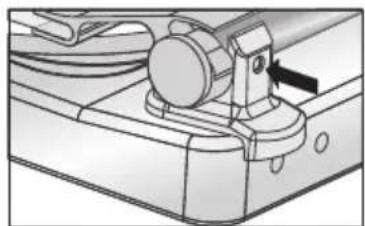

Før blussene tændes, skal glasdækslet (ekstraudstyr, medfølger ikke) løftes. Før det lukkes igen, skal alle blussene slukkes og man skal vente indtil de er afkølede.

Risten B - der leveres på forespørgsel - anvendes til "wokker" (kinesisk gryde/pande).

For at forhindre at kogetoppen nedbrydes, har vi udstyret apparatet med et løftet gitter C, der skal placeres under alle gryder og pander med en diameter på over 26 cm.

Ved hver drejeknap er angivet den tilhørende brænder.

Apparatet er udstyret med en elektronisk tændingsmekanisme. Man skal blot trykke og dreje knappen mod uret over på symbolet for maksimal flamme indtil blusset er tændt. Hvis det ikke tænder i løbet af 15 sekunder,

skal knappen drejes over på ⚡og man skal vente 60 sekunder, før man igen forsøger at tænde blusset.

På modellerne med ventil skal knappen - efter at flammen er tændt - holdes indtrykket i nogle sekunder indtil termoelementerne opvarmes. Det kan ske at blusset slukker, när knappen slippes: dette betyder at termoelementet ikke er varmt nok.

Vent et øjeblik og gentag handlingen ved at holde knappen inde i længere tid. Denne operation er ikke nødvendig for blus uden termoelement.

På modellerne med termoelement - såfremt blusset slukker ved et uheld - slår sikkerhedsmekanismen til og slukker for gassen, også selvom hanen er åben. Hvis det sker, skal knappen sættes i slukket position, og man skal ikke forsøge at tænde blusset igen i mindst 60 sekunder.

8.2 Praktiske råd vedrørende brug af kogetoppen

For at sikre den bedst mulige ydelse fra blussene og mindst muligt gasforbrug, skal man: anvende gryder med låg der i størrelse passer til blusset for at undgå, at flammen slikker op ad siderne (se afsnit "8.3 Grydernes og pandernes diameter"). Når indholdet koger, skal man reducere flammen, således at væsken ikke koger over. For at undgå forbrændinger og skader på pladen under tilberedelsen, skal alle gryder og pander være placeret inden for rammerne af kogepladen. Alle gryder og pander skal have en flad og regelmæssig bund. Man skal udvise maksimal opmærksomhed ved brug af fedt og olier, idet disse kan bryde i brand, hvis de overophedes. Hvis flammen ved et uheld slukker, skal man slukke på drejeknappen og vente mindst 1 minut, før man igen forsøger at tænde blusset.

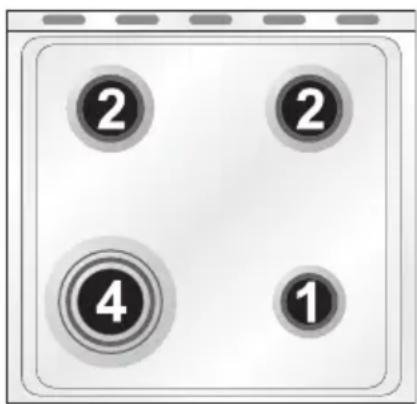

8.3 Grydernes og pandernes diameter

2 2 4 1

BLUS	∅ min. og maks. (i cm)
1. Hjælpe	12 – 14
2. Halvhurtig	16 – 24
4. Tredobbelt dæksel	18 – 26

9. BRUG AF OVNEN

9.1 Før apparatet tages i brug

Fjern eventuel beskyttelsesfilm fra apparatets inder- og yderside, inklusiv ekstraudstyr som bradpander, bageplader, pizzaplader eller bundplade.

Før apparatet tages i brug første gang, skal alt ekstraudstyr tages ud af ovnen og vaskes som anvist i kapitel "11. RENG∅RING OG VEDLIGEHOLDELSE".

Opvarm det tomme apparat til maksimumtemperatur for at fjerne eventuelle fremstillingsrester, der kan afgive ubehagelige lugte til maden.

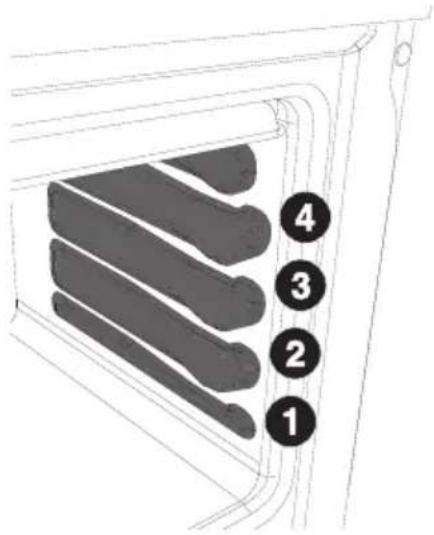

Ovnen har 4 riller til placering af plader og riste med forskellige højde. Højderne er nummereret nedefra og opefter (se figuren).

(Ved brug af opskrifter vises den anbefalede rille for den valgte opskrift på displayet).

1 2 3 4

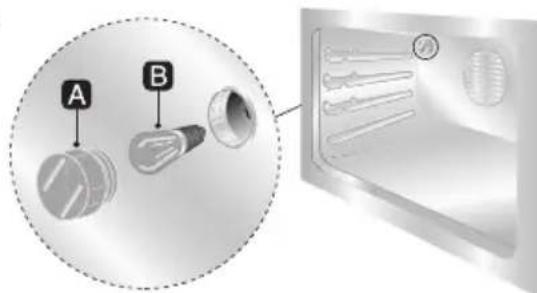

9.2.2 Indvendigt ovnlys

Ovnlyset tænder hver gang man åbner ovndøren, eller når man indstiller en hvilken som helst funktion ved hjælp af knappen til valg af funktioner. For udskiftning af pæren i ovnen henvises til afsnit "12.1 Udskiftning af pæren til ovnlyset".

9.3 Generelle bemærkninger og råd om brug af ovnen

Al tilberedning i ovn skal foretages med døren lukket.

Under bagning/stegning må ovnens bund ikke dækkes med papir af aluminium eller staniol, og der må ikke stilles gryder eller fade på bunden, for ikke at beskadige emaljelaget. Hvis der skal bruges bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulation af varm luft inde i ovnen.

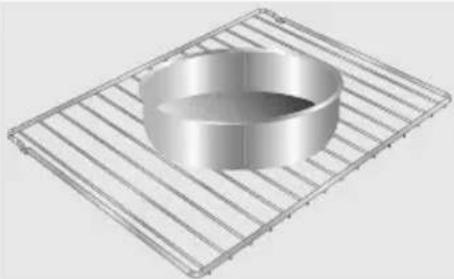

For at opnå optimal tilberedning anbefaler vi, at beholderen med maden stilles midt på risten.

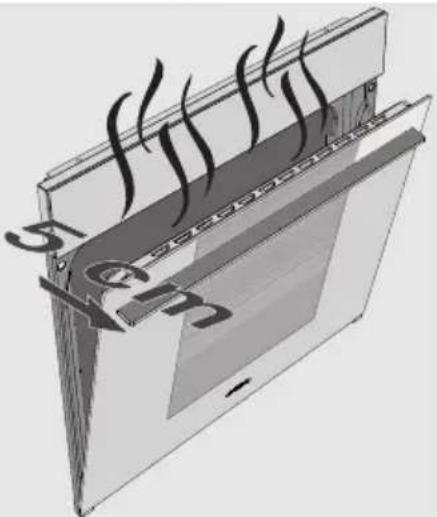

For at undgå at få eventuel damp fra ovnen i ansigtet, når ovndøren åbnes, bør den åbnes af to omgange: hold døren halvåben (ca. 5 cm) i ca. 4-5 sekunder, åbn den herefter helt. Hvis det er nødvendigt at tilføje noget til maden, som bliver tilberedt, skal ovndøren åbnes i så kort tid som muligt for at undgå, at temperaturen inde i ovnen falder så meget, at maden ikke tilberedes korrekt.

Når tilberedningen er færdig, anbefaler vi, at den varme mad ikke bliver stående inde i ovnen for længe, for at undgå kondens.

Takket være en forceret recirkulation af frisk luft holder systemet ovndørens og de udvendige deles temperatur lav, hvorved der garanteres større sikkerhed og en længere levetid for produktet.

Side-afkølingssystemet forbliver aktivt, også efter at tilberedningen er færdig, og forsætter med at fungere, når ovnen er slukket for at bortlede al varmen, der er akkumuleret i ovnen. Dette gør det muligt at beskytte møbler ved siden af ovnen, og forhindre at de overophedes.

9.5 Brug af elektrisk grill

9.5.1 Brug af grill i apparater med elektrisk ovn

Til kortvarig tilberedning, f.eks. afsluttende bruning af allerede stegt kød, kan man vælge funktionen statisk grill og placere termostatknappen på maksimal temperatur. Funktionen ventileret grill (kun hvor den medfølger) gør det muligt at tilberede fødevarer takket være den forcerede ventilation, der gør det muligt for varmen at trænge ind i maden. Til denne type tilberedning skal man vælge funktionen ventileret grill og placere termostatknappen på den ideelle tilberedelsestemperatur (dog ikke højere end 200° C).

9.5.2 Sådan bruges grillen

Efter at have tændt ovnen, hvilket bekræftes ved at den røde kontrollampe tænder, skal den varme op i 5 minutter, før fødevarerne sættes ind.

Maden skal krydres før tilberedningen. Også olie eller smeltet smør skal smøres på før tilberedningen. Anvend bradpanden til at opsamle saften.

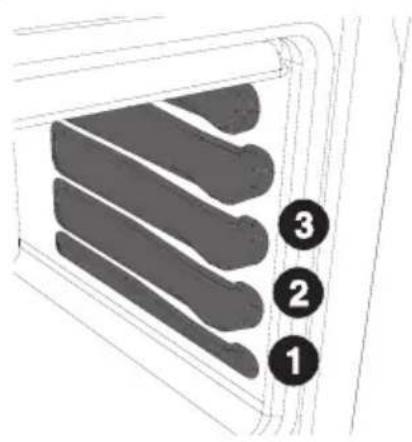

Maden der skal tilberedes stilles på risten, der skal placeres på en af skinnerne der følger med de forskellige ovntyper, som beskrevet i de følgende anvisninger:

1 2 3

F∅DEVARER RIST PÅ RILLE

Fladt, tyndt kød 3

Runde stege 2 - 3

Fjerkræ 2 - 3

ADVARSLER

• Grillen må aldrig anvendes til tilberedning i mere end 60 minutter i træk.
• I modellerne med elektrisk ovn skal tilberedningen udføres med døren lukket.
• For at undgå farlig overophedning skal apparatets glaslåg (ekstraudstyr, medfølger ikke) altid holdes løftet, när ovnen eller grillen anvendes.
• Under og efter brugen af grillen kan de tilgængelige dele være meget varme, og børn skal derfor holdes væk fra apparatet.
• Under brug af ovnen skal man fjerne alle de bradpander og riste, som ikke anvendes.
• Under tilberedningen må ovnens bund ikke dækkes med papir af aluminium eller staniol, og der må ikke stilles gryder eller fade på bunden, for ikke at beskadige emaljelaget. Hvis der skal bruges bagepapir, skal det placeres på en sådan måde, at det ikke hindrer cirkulation af varm luft inde i ovnen.

9.6 Opbevaringsrum

I apparatets nederste del findes opbevaringsrummet. Det åbnes ved at trække for oven i lågen. Opbevar aldrig brændbart materiale som klude, papir eller andet, men eventuelt udelukkende apparatets tilbehør i metal.

Åbn ikke opbevaringsrummet när ovnen er tændt og stadig er varm. Den indvendige temperatur kan være meget høj.

10. TILBEREDNINGER I OVNEN

STATISK:

Varmen som både kommer fra oven og fra neden, gør dette system ideelt til tilberedning af særlige typer mad. Traditionel tilberedning, også kaldet statisk eller varmestråling, er velegnet til lave én enkelt ret ad gangen. Ideel til alle typer steg, brød, tærter og især velegnet til fede typer kød, som gås og and.

BUNDVARME:

Varmen kommer kun nedefra og gør det muligt at færdigtilberede mad, som kræver en højere temperatur i bunden, uden at bruningen påvirkes. Ideel til søde tærter eller quicher, frugt- og marmeladetærter og pizzaer.

LILLE GRILL:

Denne funktion gør det muligt, ved hjælp af varmen kun fra det midterste element, at grille små portioner kød og fisk for at tilberede grillspid, toast og grønsagstilbehør med grill.

GRILL:

Varmen som kommer fra grill-modstanden, gør det muligt, at opnå virkelig gode resultater ved tilberedning af kød, som skal grilles, især kød som er mellemtykt eller tyndt og, i kombination med en grillspydet, giver den efter endt tilberedning kødet en ensformig, gylden farve. Ideel til pølser, spareribs, bacon.

Denne funktion gør det muligt at grille store mængder mad, især kød, ensartet.

VENTILERET GRILL:

Luften som blæseren producerer gør den kraftige varmebølge fra grillen blidere, og det gør det muligt at grille selv tykke produkter. Ideel til store udskæringer af kød (fx svineforskank).

STATISK VENTILERET:

Blæseren sikrer sammen med traditionel tilberedning ensartet tilberedning, selv ved mere komplicerede opskrifter. Ideel til småkager og kager, som kan tilberedes samtidigt på flere niveauer. (Ved tilberedning på flere niveauer anbefales det at anvende den 2. og den 4. rille)

CIRKULÆR:

Ved at kombinere blæseren og den cirkulære modstand (indbygget i ovnens bagvæg), er det muligt at tilberede mad på flere ovnplader, hvis de skal tilberedes ved samme temperatur og på samme måde. Cirkulering af varm luft sikrer øjeblikkelig og ensartet varmefordeling. Det er fx muligt at tilberede fisk,

grønsager og småkager samtidig (på flere riller) uden at smag og duft blandes. (Ved tilberedning på flere niveauer anbefales det at anvende den 2. og den 4. rille)

OPTÖNING: (kun på modeller med flere funktioner)

Hurtig optøning lettes ved aktivering af den passende blæser og den øvre modstand, da disse sikrer en ensartet fordeling af lave temperaturer inde i ovnen.

Vi anbefaler at sætte maden ind efter forvarmning af ovnen.

• Ved tilberedning af mad på flere niveauer anbefaler vi at bruge ventilationen for at opnå ensartet tilberedning af maden på alle pladerne.
• Det gælder generelt, at det ikke er muligt at afkorte tilberedningstiden ved at hæve temperaturerne (maden kan være meget bagt/stegt udenpå og for lidt indvendigt).

10.1.2 Anbefalinger ved tilberedning af kød

• Tilberedningstiden, især af kød, varierer afhængigt af kødets tykkelse, kvalitet og personlig madsmag.
• Vi anbefaler at bruge et stegetermometer under tilberedning af steg eller ganske enkelt at trykke på stegen med en ske. Hvis den er fast, er den færdig, ellers skal den steges nogle flere minutter.

10.1.3 Anbefalinger ved tilberedning af kager og småkager

• Vælg at bruge mørke metalbageforme ved bagning af kager, da disse opsuger varmen bedre.
• Temperaturen og tilberedningens varighed afhænger af dejens kvalitet og konsistens.
• Kontrollér om kagen er bagt indvendigt: når kagen er færdig stikkes en tandstikker ned i kagens højeste punkt. Hvis der ikke sidder dej på tandstikkeren, er kagen bagt.
• Hvis kagen falder sammen, når den tages ud af ovnen, skal temperaturen ved næste bagning sænkes med ca. 10 °C og der skal evt. vælges en længere bagetid.

10.1.4 Anbefalinger til optøning og hævning

• Vi anbefaler at placere de madvarer, som skal tøs op i en beholder uden låg på ovnens første rille.
• Maden skal optøs uden indpakning.
• Placer maden som skal optøs jævnt og undgå at stille produkter oven på hinanden.
• Ved optøning af kød anbefaler vi at bruge en rist på anden rille, hvor maden anbringes og en bageplade på første rille. På denne måde kommer maden ikke i kontakt med den optøede væske.
• De mest følsomme dele kan dækkes af sølvpapir.
• For at opnå en bedre hævning anbefaler vi, at der placeres en beholder med vand på bunden af ovnen.

10.1.5 Anbefalinger ved tilberedning med grill og ventileret grill

• Med grillfunktionen kan kød også grilles ved at indsætte det i en kold ovn, det anbefales at foropvarme ovnen, hvis man ønsker at ændre tilberedningens effekt.
• Med funktionen ventileret grill anbefales det derimod at foropvarme ovnen, før der grilles.

10.2 Energibesparelse

For at spare energi under brug af apparatet kan man anvende de følgende metoder:

• Stop tilberedningen nogle minutter før den tid den normalt ville tage. Tilberedningen forsætter i de sidste minutter med den varme, der er akkumuleret indvendigt.
• Reducér åbningen af lågen til et minimum for at undgå at varmen slipper ud.
• Hold konstant apparatet rent indeni.

10.3 Optøningsfunktion (kun på nogle modeller)

I multifunktionsmodellerne gør optøningsfunktionen det muligt at optø en hvilken som helst type fødevare. For at starte optøningen drejes ovnens funktionsknap over på symbolet et ventilationssystem starter, der sikrer en ensartet fordeling af den omgivende temperatur inden i ovnen.

Optøningens varighed afhænger af den mængde mad, der skal optøs.

10.4 Tabel over tilberedelsestider

RET VÆGT FUNKTION
HOVEDRETTER
LASAGNE 3 kg Statisk
PASTA TILBEREDT I OVNEN Statisk
K∅D
KALVESTEG 1 kg Statisk ventileret:
SVINEKAM 1 kg Statisk ventileret:
SVINEBOV 1 kg Statisk ventileret:
KANINSTEG 1 kg Cirkulerende
KYLLINGEFILET 1 kg Statisk ventileret:
NAKKESTEG 1 kg Statisk ventileret:
STEGT KYLLING 1 kg Statisk ventileret:
K∅D SOM SKAL GRILLES
SVINEKOTELET		Ventileret grill
SVINEFILET		Grill
OKSEFILET		Grill
LEVERSNITZLER		Ventileret grill
P∅LSER		Ventileret grill
FRIKADELLER		Grill
FISK
LAKSE∅RRED	0,7 Kg	Cirkulerende
RILLEPOSITION NEDEFRA	TEMPERATUR °C	TID ANGIVET I MINUTTER
2 eller 3 210 - 230 30
2 eller 3 210 - 230 40
2 150 - 170	65 - 90
2 180 - 190	70 - 80
2 180 - 190	90 - 100
2 150 - 160	80 - 100
2 180 - 190	110 - 120
2 180 - 190	190 - 210
2 170 70 - 90
		1. SIDE 2. SIDE
4 250 - 280	7 - 9 5 - 7
3 250 - 280	9 - 11 5 - 9
3 250 - 280	9 - 11 9 - 11
4 250 - 280	2 - 3 2 - 3
3 250 - 280	7 - 9 5 - 6
3 250 - 280	7 - 9 5 - 6
2 160 - 170	35 - 40
RET VÆGT FUNKTION
PIZZA Statisk ventileret:
BR∅D Cirkulerende
FOCACCIA Statisk ventileret:
KAGER
KRANSE Statisk ventileret:
FRUGT- OG MARMELADETÆRTE		Statisk ventileret:
FRUGT- OG MARMELADETÆRTE		Statisk
M∅RDEJ Cirkulerende
FYLDTE TORTELLINI Statisk ventileret:
SANDKAGER Statisk ventileret:
SANDKAGER Statisk
VANDBAKKELSER Statisk ventileret:
LAGKAGEBUNDE Cirkulerende
RISKAGE Statisk ventileret:
RISKAGE Statisk
BRIOCHE Cirkulerende
ÆBLEKAGE		Statisk
BRIOCHER (på flere riller)
BUTTERDEJSSMÅKAGER (på flere riller)
De nedenfor angivne tider er uden forvarmning, og de er vejledende.
RILLEPOSITION NEDEFRA	TEMPERATUR °C	TID ANGIVET I MINUTTER
2 eller 3 230 10 - 15
2 190 - 200	25 -30
2 180 - 190	15 -20
2 160 55 - 60
2 160 30 - 35
2 170 35 - 40
2 160 - 170	20 - 25
2 160 20 - 25
2 160 55 - 60
2 170 50 - 60
2 150 - 160	40 - 50
2 150 - 160	45 - 50
2 160 40 - 50
2 170 50 - 60
2 160 25 - 30
3	1	8 0
2 og 4 160 - 1	70 16 - 20
2 og 4 160 - 1	70 16 - 20

11.RENG∅RING OG VEDLIGEHOLDELSE

ANVEND IKKE DAMPSTRÅLER TIL AT RENG∅RE APPARATET.

11.1 Rengøring af rustfrit stål

For at vedligeholde rustfrit stål skal det renses regelmæssigt hver gang ovnen er blevet brugt, men først efter den er blevet afkølet.

For at rense og bevare overfladerne i rustfrit stål, skal der altid kun bruges særlige produkter, som ikke indeholder slibemidler eller syreholdige midler med klor.

Anvendelse: Hæld produktet på en fugtig klud og tør overfladerne af, rens omhyggeligt og tør efter med en blød klud eller ruskind.

Det er vigtigt at undgå at bruge metalsvampe eller skrabere, der ridser, for ikke at beskadige overfladerne.

Brug almindelige produkter, som ikke ridser, og brug eventuelt redskaber af træ eller plastic. Skyld grundigt og tør efter med en blød klud eller med et vaskeskind.

Undgå at lade madrester, som indeholder sukker (fx. marmelade) tørre i ovnen. Hvis det tørrer over længere tid, kan det ødelægge emaljen indvendigt i ovnen.

11.4 Rengøring af ovndørens rude

Ruden bør altid holdes ren. Brug sugende køkkenrulle; hvis snavset sidder godt fast vaskes ruden med en fugtig svamp og almindeligt rengøringsmiddel.

Brug ikke slibende eller ætsende stoffer til rengøring af ruden i døren.

(fx produkter i pulverform, ovnspray, pletfjerner eller metalsvampe).

Brug ikke skarpe materialer i metal som er ru, slibende eller ridsende til rengøring af ovnens glasdør, da disse kan ridse eller knuse glasset.

11.5 Rengøring af kogetoppens komponenter

11.5.1 Glaslåget (kun på nogle modeller)

For at lette rengøringen er det muligt at tage låget ud af hængslerne.

1 placér det i åben position;
2 skru skruerne bag på de to hængsler ud (vist med pilen på figuren) og løft opad.

Hvis der er spildt væske på det lukkede låg, skal det rengøres grundigt med en klud, før det åbnes.

For at genmontere låget skal det indsættes i skinnerne, og hængslernes fastgøringsskruer skal strammes, mens låget er åbent.

Pas på ikke at røre ved lågets glas med gryder og pander der stadig er varme. Glasset risikerer at revne og slå sprækker på grund af den stærke varme

11.5.2 Ristene

Tag ristene af og rengør dem med lunkent vand og et ikke slibende rengøringsmiddel. Sørg for at fjerne alle skorper. Genmontér dem på kogetoppen. Ristenes kontinuerlige kontakt med flammerne kan ændre emaljens overflade i nærheden af områderne, som er udsat for varme. Det drejer sig om et naturligt fænomen, som ikke har nogen betydning for funktionen af denne komponent.

Bemærkning:

Såfremt man anvender støbejernsriste (ekstraudstyr, medfølger ikke), kan man efter endt tilberedning, hvis man har anvendt aluminiumsgryder, opleve hvide mærker på ristene. Normalt skyldes disse mærker, at grydens bund har smittet af på risten. Det er svært at fjerne mærkerne ved normal rengøring. Brug af produkter med slibemiddel eller for stærke midler til rengøring af risten kan beskadige dens overfladeemalje.

11.5.3 Møtrikkerne og brænderdækslerne

Møtrikkerne og blussenes dæksler kan tages af for at lette rengøringen. Vask dem med varmt vand og rengøringsmiddel uden slibemiddel og vær opmærksom på at fjerne alle skorper og vente på, at de er helt tørre.

BEMÆRK: undgå at vaske disse dele i opvaskemaskine.

Man kan lade dem stå i blød i varmt vand og rengøringsmiddel.

A A

Genmontér at blussenes dæksler og sørg for at de er placerede i deres lejer med de respektive møtrikker, og vær opmærksom på, at blussenes dækslers huller A er ud for tændrørene og termoelementerne.

11.5.4 Tændrørene og termoelementerne

For at tændrørene og termoelementerne fungerer korrekt - på de modeller hvor de findes - skal de være ordentligt rengjorte. Kontrollér dem ofte og rengør dem om nødvendigt med en fugtig klud. Eventuelle indtørrede rester skal fjernes med en tandstik eller en nål.

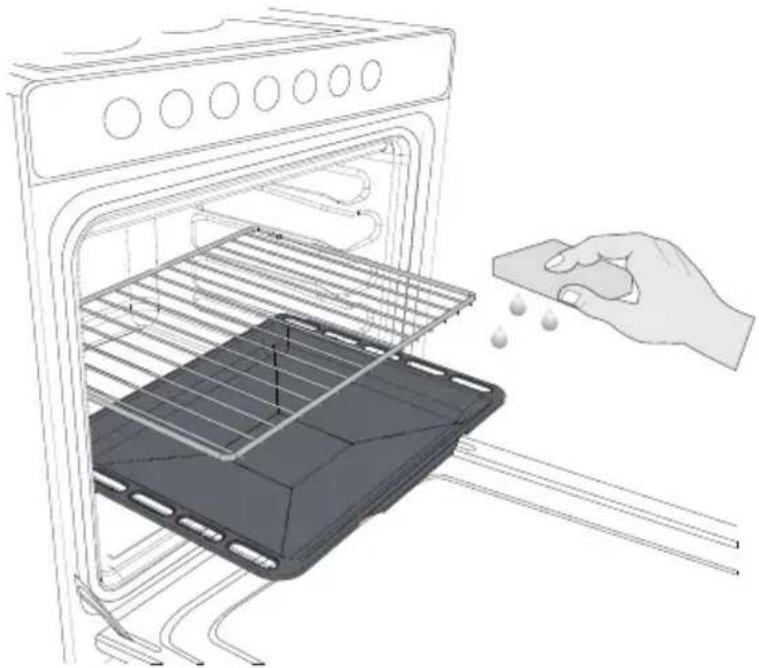

11.6 Rengøring af ovnen indvendigt

For at vedligeholde ovnen, bør den rengøres regelmæssigt, efter at den er kølet af.

• Tag alle løse dele ud af ovnen.
• Rens ristene i ovnen med varmt vand og rengøringsmidler uden slibemiddel, skyl og tør dem.
• For at lette rengøringen er det muligt at fjerne ovndøren (se afsnit "12.3 Afmontering af døren").

Ovnen bør tændes i maksimum ca. 15/20 minutter efter at den er blevet renset med særlige produkter, sådan at rester inde i ovnen fjernes.

Efter rengøringen bør de fugtige dele tørres grundigt.

12.SÄERLIG VEDLIGEHOLDELSE

Med jævne mellemrum har ovnen brug for småvedligholdelser eller udskiftning af dele, som bliver slidt som fx pakninger, pærer osv. Herunder gives særlige oplysninger om dette.

Før hvert indgreb som kræver adgang til dele under spænding, skal apparatet kobles fra strømforsyningen.

Hvis problemet ikke kan løses ved almindelig vedligeholdelse, eller hvis der er andre typer fejl, bør man kontakte kundeservice i området.

12.1 Udskiftning af pæren til ovnlyset

Tag beskyttelsesdækslet A af ved at dreje det mod uret, udskift pæren B med en lignende pære (25 W). Genmontér beskyttelsesdækslet A.

A B

Brug udelukkende ovnpærer (T 300°C).

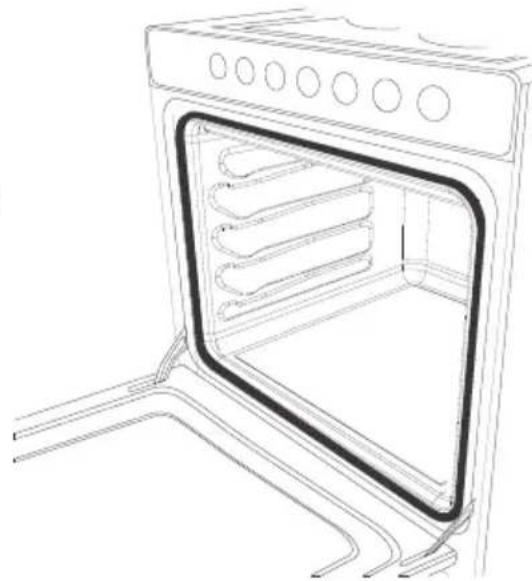

12.2 Afmontering af tætningslisterne

For at lette rengøringen af ovnen, kan tætningslisten på ovnlågen tages af.

På alle fire sider sidder der kroge, som fastgør den til ovnens kant. Træk tætningslistens kanter udad for at frigøre krogene.

12.3 Afmontering af døren

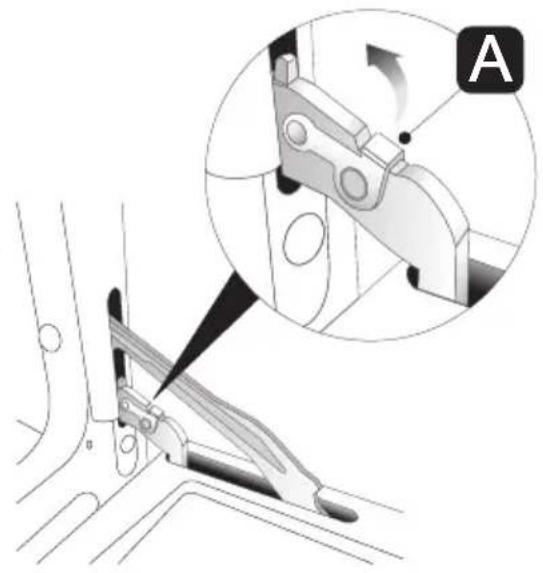

12.3.1 Med vippehåndtag

Åbn døren helt og løft håndtagene A ved siden af de to hængsler.

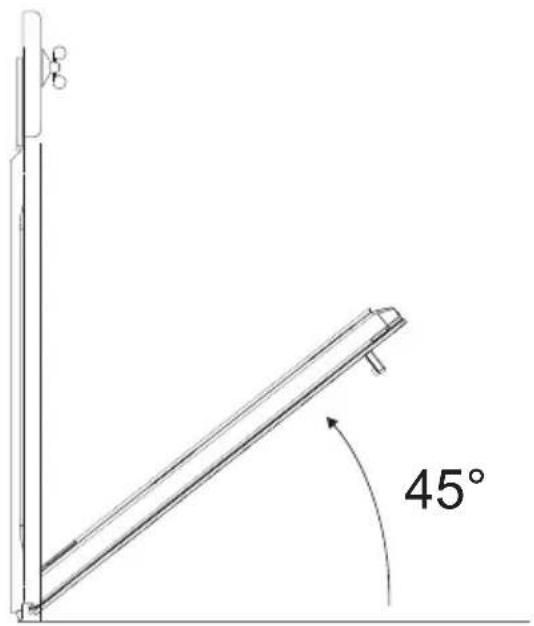

Tag fat om døren med begge hænder, løft den opad i en vinkel på cirka 45° og tag den af.

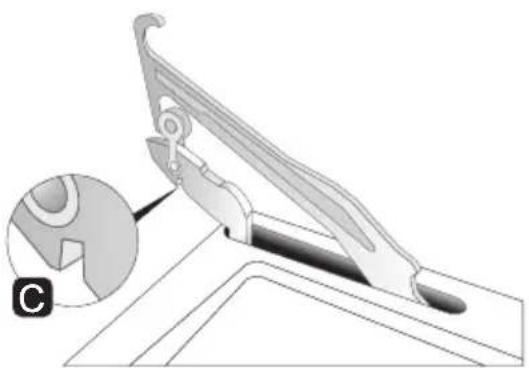

Hvis hængslerne ikke er helt blokerede, gentages ovenstående ved at løfte vippehåndtagene A som tidligere beskrevet, og holde døren let løftet.

45°

For at remontere døren indsættes hængslerne i revnerne på ovnen og man sikrer sig, at rillerne C hviler helt i revnerne. Sænk døren og slip håndtagene A, når den er korrekt placeret.

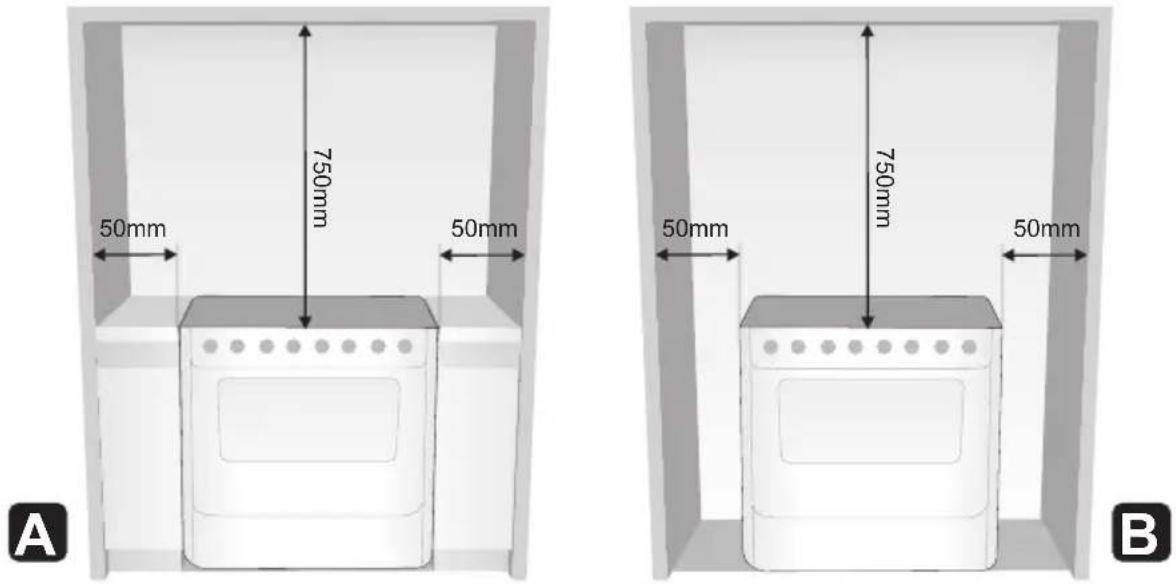

Installationen af apparatet skal udføres af en kvalificeret tekniker og i overensstemmelse med gældende standarder. Afhængigt af typen af installation tilhører den Klasse 1 (figur A) eller Klasse 2 - underklasse 1 (figur B-C).

Det kan stå i nærheden af to vægge, af hvilken en kan være højere end arbejdsfladen, med en minimumsafstand på 50 mm til apparatets side, som vist på tegningerne A og B for de tilhørende installationsklasser. Vægskabe eller emhætter over arbejdsfladen skal have en minimumsafstand på 750 mm.

Identifikationsskiltet med tekniske data, serienummeret og mærkningen er synligt og placeret på apparatet. Man skal sikre sig, at strømstyrken i forbindelsesledningerne stemmer overens med de karakteristika, der er angivet på skiltet, som sidder inden i opbevaringsrummet.

Skiltet må aldrig fjernes.

Det er et krav at der er jordtilslutning i henhold til sikkerhedsstandarderne for det elektriske anlæg.

Såfremt apparatet er tilsluttet til elnettet med en fast forbindelse, skal man sørge for, at der på strømforsyningsledningen findes en flerpolet afbryderanordning, der er i overensstemmelse med installationsreglementet, og som sidder i nærheden af apparatet, så den nemt kan nås.

Hvis der bruges en tilslutning med stik og kontakt, skal man kontrollere, at disse er af samme type. Undgå brug af stikomformere, adaptere eller stikdåser med flere stik, da disse kan forårsage overophedning og anordningerne kan smelte.

Funktion ved 220-240 V\~: Brug et trepolet stik af typen H05V2V2-F (kabel på 3 x 1,5 mm²).

220-240V~ 1.5 mm² 20 mm

Enden, som skal kobles til apparatet, skal have et jordkabel (gult-grønt), som er mindst 20 mm længere.

BEMÆRK: Værdierne angivet ovenfor refererer til tværsnittet på den indvendige ledning.

13.2 Udledning af forbrændingsprodukter

Udledningen af produkter fra forbrændingen skal sikres med en emhætte forbundet til en skorsten med naturligt udsug, der fungerer, eller med forceret udsugning. Et effektivt udsugningssystem kræver en omhyggelig projektering af en uddannet specialist, der kan udføre det og overholde placeringer og afstande som anvist af de gældende normer. Efter indgrebet skal montøren udstede et overensstemmelsescertifikat.

13.3 Udluftning af lokalerne

Apparatet må kun installeres i lokaler, som er permanent ventilerede i overensstemmelse med gældende standarder. Der skal være en tilstrækkelig lufttilstrømning til lokalet, hvor apparatet er monteret til at sikre, at gassen brænder regelmæssigt og til at sikre den nødvendige luftudskiftning i selve lokalet. Indsugningsmundingerne skal beskyttes med riste, og de skal have en størrelse, der er i overensstemmelse med de gældende standarder, og de skal være placeret således, at de ikke tildækkes, heller ikke delvist.

Køkkenet skal være tilstrækkeligt udluftet til at kunne fjerne varmen og fugten, der produceres under madlavningen: det anbefales efter længere tids brug at åbne et vindue eller at forøge hastigheden på eventuelle ventilatorer.

13.4 Gastilslutning

13.4.1 Tilslutning med gummislange

Monteringen - der skal udføres med en gummislange, som er i overensstemmelse med de gældende normer - skal udføres således, at slangens længde ikke overstiger 1,5 meter, og man skal sikre sig, at slangen ikke kommer i kontakt med bevægelige dele eller klemmes. Slangens indvendige diameter skal være 8 mm for FLYDENDE GAS og 13 mm for METANGAS og BYGAS.

Kontrollér, at alle de følgende betingelser er opfyldt:

• at slangen er fastgjort til slangeholderen med sikkerhedsspændbånd.
• at slangen på intet punkt kommer i kontakt med varme flader (maks. 50° C).
• at slangen ikke trækkes eller klemmes sammen og ikke er bøjet for meget.
• at slangen ikke kommer i kontakt med skarpe dele eller kanter.
• hvis slangen ikke er helt tæt, og hvis der slipper gas ud fra den, skal man ikke forsøge at reparere den: udskift den med en ny slange.
• kontrollere at slangens udløbsdato, der er præget på den, ikke er overskredet.

TILSLUTNINGER MED GUMMISLANGER DER ER I OVERENSSTEMMELSE MED DEN GÆLDENDE STANDARD KAN KUN UDF∅RES, HVIS SLANGEN KAN EFTERSES I HELE DENS LÆNGDE.

FASTSPÆNDINGSMOMENTET MELLEM SAMLESTYKKER MED INDBYGGET PAKNING MÅ IKKE OVERSTIGE 10Nm.

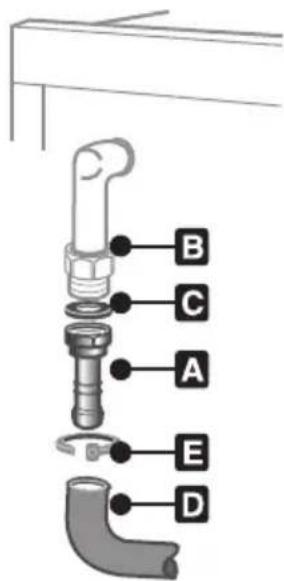

13.4.2 Tilslutning til metangas eller bygas

Udfør tilslutningen til gasnettet med en gummislange der er i overensstemmelse med egenskaberne angivet i den gældende standard (kontrollér at seglet for denne standard er præget på slangen).

Skru omhyggeligt slangeholderen A fast på apparatets gastilslutningsstykke B med pakningen C imellem dem. Sæt gummislangen D på slangeholderen A og fastspænd den med spændbåndet E i overensstemmelse med den gældende standard.

B C A E D

13.4.3 Tilslutning med fleksible stålrør (for alle gastyper)

Denne type tilkobling kan udføres både for indbyggede og fritstående apparater. Anvend udelukkende fleksible stålrør der er i overensstemmelse med den gældende standard og med en maksimal længde på 2 meter. Skru enden af det fleksible rør L, med pakningen C imellem, fast på det 12 " gevindskårne gastilslutningsstykke B til udvendig gas (ISO 228-1).

Efter at have fuldført monteringen skal der kontrolleres for eventuelle lækager med en sæbeopløsning, det må aldrig gøres med en flamme.

B C L

Før de følgende handlinger udføres, skal strømmen til apparatet slås fra.

Apparatet er testet til metangas G20 (2H) med et tryk på 20 mbar. Hvis der anvendes andre typer gas, skal man udskifte blussenes dyser og indstille minimumsflammen på gashanerne. For at udskifte dyserne skal man følge anvisningerne i de følgende afsnit.

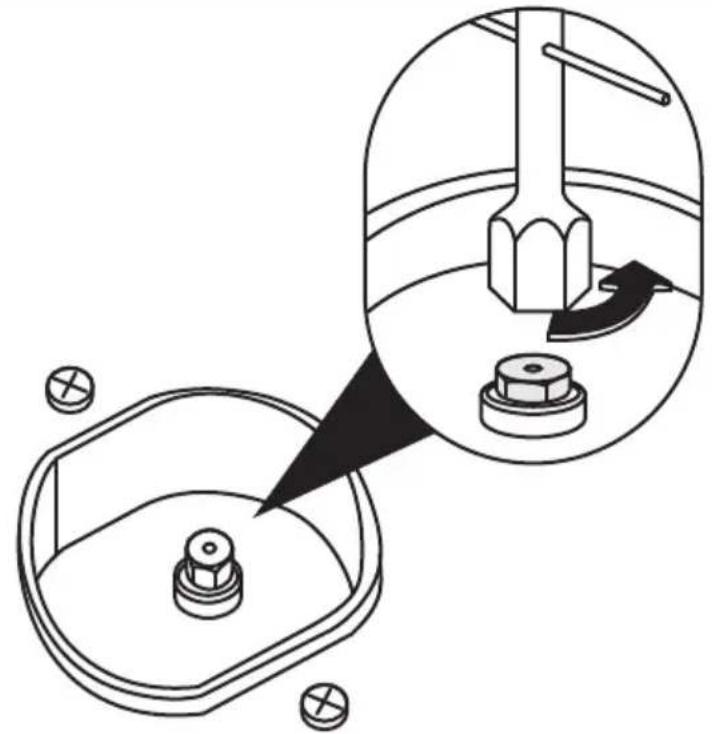

14.1 Udskiftning af dyserne på kogetoppen

3 Tag ristene af, fjern alle møtrikkerne og blussenes dæksler.
4 Med en 7 mm skruenøgle skrues blussenes dyser af.
5 Udskift blussenes dyser i funktion af den gastype der ønskes anvendt (se afsnit "14.2 Tabeller med blussenes og dysernes egenskaber").
6 Placér blussene korrekt i deres lejer.

Dyserne til anvendelse med bygas (G110 – 8 mbar) kan købes hos autoriserede kundeservicecentre.

14.2 Tabeller med blussenes og dysernes egenskaber

Blus	NOMINEL VARMEEFFEK T (KW)	FLYDENDE GAS – G30/G31 30/37 mbar
		Dysediameter 1/100 mm	Reduceret effekt (W)	Flow g/h G30	Flow g/h G31
Hjælpe (1) 1.0 50 350 73 71
Hurtig (2) 1.8 65 450 131 129
Ultra-hurtig indvendig (4)	3.2 91 1500 233 229

Blus	NOMINEL VARMEEFFEK T (kW)	BYGAS – G110 8 mbar
		Dysediameter 1/100 mm	Reduceret effekt (W)
Hjælpe (1) 1.0 145 350
Hurtig (2) 1.8 185 450
Ultra-hurtig indvendig (4)	3.5 290	1200

Blus	NOMINEL VARMEEFFEK T (kW)	METANGAS – G20 20 mbar
		Dysediameter1/100 mm	Reduceret effekt(W)
Hjælpe (1) 1.0 72 350
Hurtig (2) 1.8 97 450
Ultra-hurtigindvendig (4)	3.5 133 1500

14.3 Blussenes placering på kogetoppen.

2 2 4 1

BLUS

1. Hjælpe
2. Hurtig
3. Tredobbelt dæksel

15.AFSLUTTENDE HANDLINGER

Efter at have udskiftet dyserne, skal blussenes dæksler, møtrikker og ristene sættes tilbage på plads.

Efter at have udført indstillingen med en anden type gas end den på fabrikken afprøvede, skal gasindstillingsetiketten påsat apparatet udskiftes med den, der svarer til den nye gas. Etiketten findes i konvolutten med dyserne.

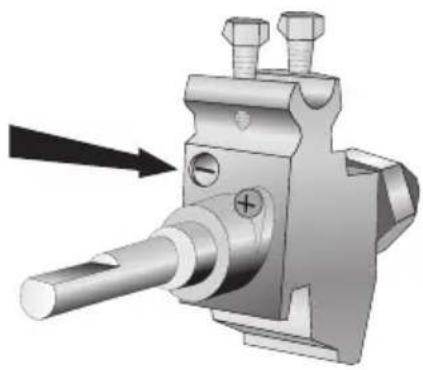

15.1 Indstilling af minimum for blussene på kogetoppen for bygas og metan

Tænd for blusset og sæt det på minimum. Tag knappen af gashanen og skru på reguleringsskruen øverst til venstre for hanens stang, indtil der opnås en regelmæssig minimumsflamme.

Genmontér knappen og kontrollér at blussets flamme er stabil (når knappen drejes hurtigt fra maksimum til minimum, må flammen ikke gå ud). Gentag operationen for alle gashanerne.

For modellerne med ventil, skal man holde knappen nedtrykket i minimumspositionen i nogle sekunder for at holde flammen tændt og for at aktivere sikkerhedsanordningen.

15.2 Indstilling af minimum for blussene på kogetoppen for flydende gas

For at indstille minimum for flydende gas, skal man skrue skruen, der befinder sig ved siden af hanens stang, helt af.

Bypass-diametrene for hver enkelt blus er vist i afsnittet "14.2 Tabeller med blussenes og dysernes egenskaber". Efter at have fuldendt indstillingen skal der igen forsegles med lak eller et andet materiale.

15.3 Placering og nivellering af apparatet

Efter at have tilsluttet strøm og gas skal apparatet nivelleres på gulvet ved at stille på de fire støttefødder. For at opnå en god tilberedning er det strengt nødvendigt, at apparatet er korrekt nivelleret i forhold til gulvet.

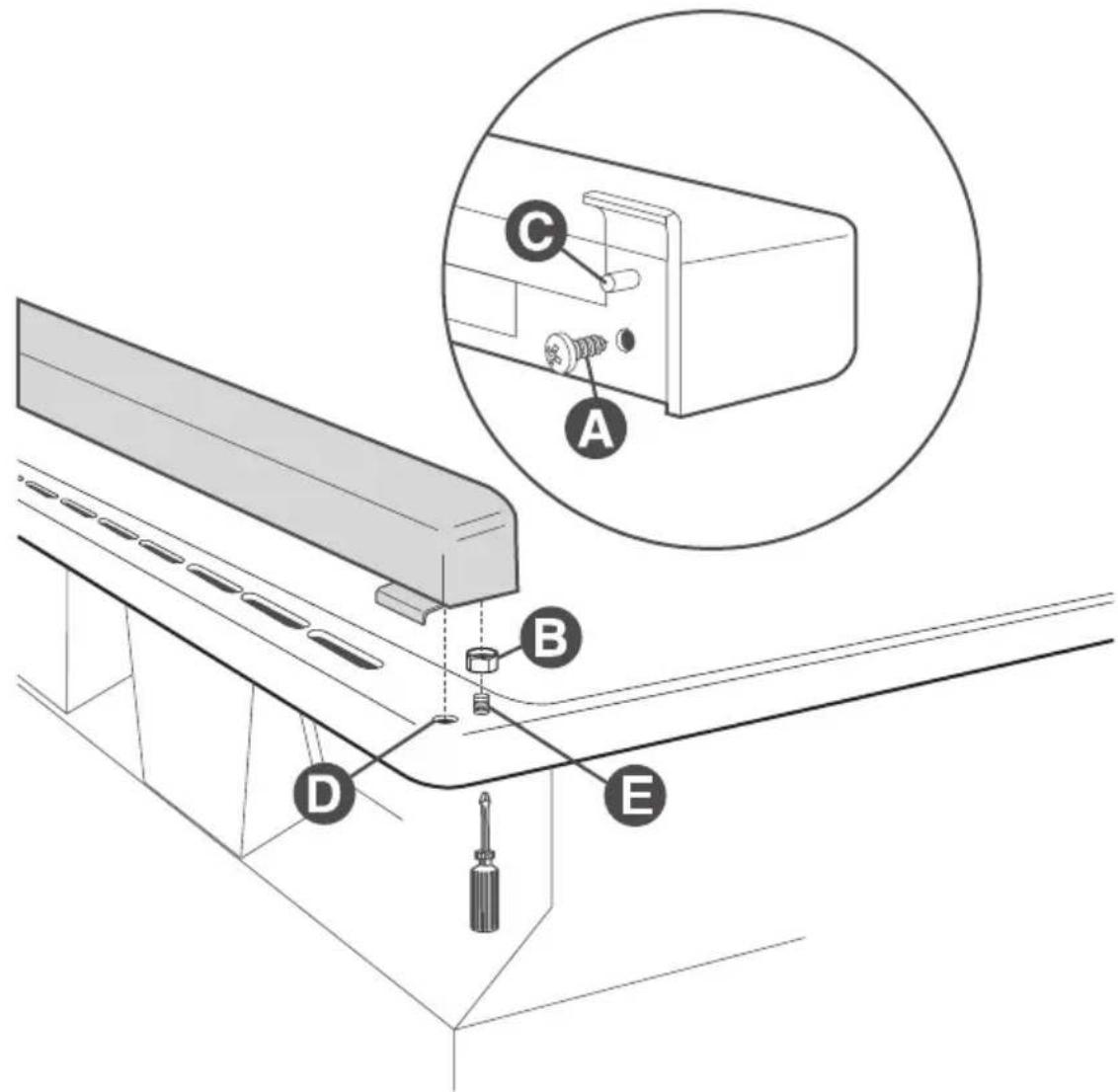

15.4 Montering af kantliste (kun for modeller hvor den medfølger)

• Skru møtrikkerne B af.
• Placér kantlisten over pladen, således at stifterne C er ud for hullerne D.
• Fastgør kantlisten til pladen ved at spænde skruerne A.
