BRUGSANVISNING 46-3120 Biltema

Dette produkt er beregnet til tilførsels- eller aftræksluftventilation i små og mellemstore lokaler. Vægventilationen skal monteres på en solbelyst side af en lejlighed, hytte, kontorbygning m.m.

OBS!

Produktet må ikke ombygges eller anvendes til andet formål end det, som det er beregnet til.

SIKKERHEDSFORSKRIFTER

• Læs og følg anvisningerne i denne manual inden installation og brug.
• Tag passende foranstaltninger for at forhindre, at røg, kulilte eller andre forbrændingsprodukter kan trænge ind i det område, hvor produktet benyttes. Sørg for at udelukke muligheden for tilbagesugning fra apparater med gas eller åben ild.
• Den luft, der drives gennem produktet, må ikke indeholde støv eller faste partikler, klæbrige substanser eller fi brøse materialer. Produktet må ikke bruges, hvis luften indeholder brændbare dampe fra f.eks. alkohol, benzin, insektmidler m.m.
• Ind- og udløbet må ikke tillukkes eller blokeres.
• Ved temperaturer under -15 °C skal ventilatormotoren afbrydes fra solpanelet.

TEKNISKE DATA

IP-klasse, ventilator: .....IP24

Arbejdstemperatur: .....-15 °C til +60 °C.

Spænding, solpanel: .....9 - 18 VDC

Kapacitet, luftstrøm: . . . . . . . Maks. 20 m³/h, ved fuldt sollys.

Til vægtykkelser: .....250 – 410 mm.

Hulskæring:....Ø 105 mm.

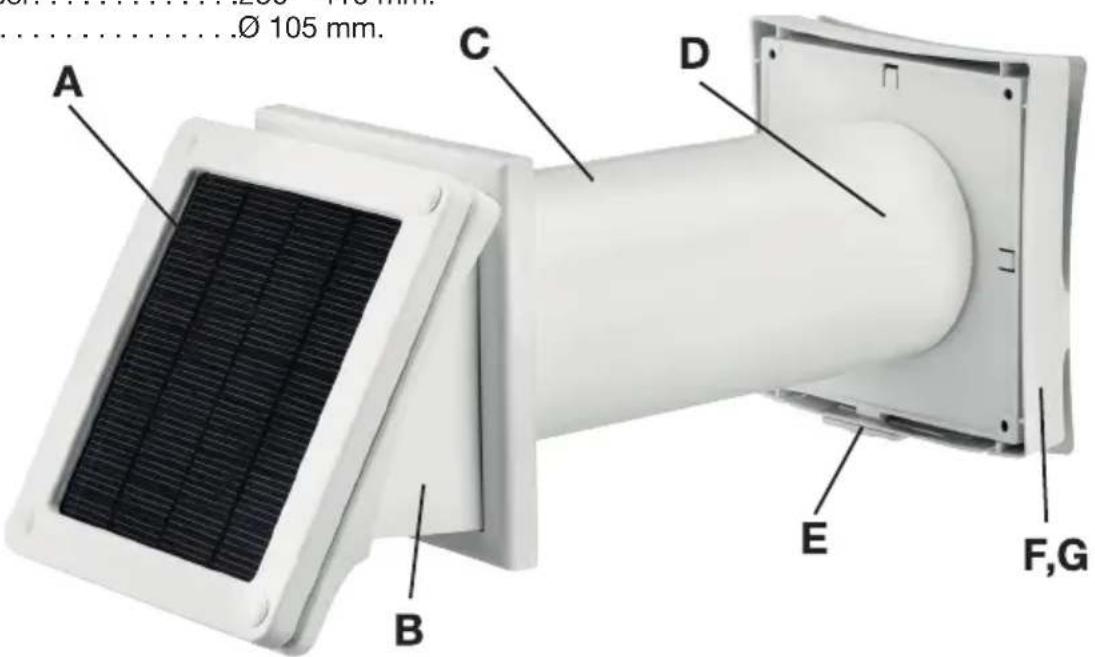

OVERSIGTSBILLEDE

A. Solpanel
B. Stormskærm
C. Luftkanal, teleskopisk 250 – 410 mm, ∅ 103 mm.
D. Ventilator, vendbar.
E. Spjæld, trinløst justerbart med skydegreb eller træksnor.
F. Med partikelfi Iter (G3).
G. Kappe, indvendig.

INSTALLATION

OBS!

Inden installation: Undersøg produktet for synlige skader på ventilator, luftrør, solpanel og gitter. Kontroller, at der ikke er fremmedlegemer eller løse genstande i produktet, der kan beskadige ventilatorens blade under drift.

Monter vægventilen højt oppe på væggen, ca. 10-30 cm fra loftet. Hvis lokalet opvarmes med radiator, bør ventilen placeres lige over den. Hvis der allerede fi ndes en ventilationsåbning, kan den benyttes; sørg for tæthed mellem væggen og kapperne. Hvis der skal etableres et nyt hul: Udfør hullet med et par graders hældning udefter. Det bevirker, at evt. kondensvand ikke løber ind i bygningen.

Solpanelet bør så vidt muligt placeres vinkelret på de indfaldende solstråler. Af hensyn til den bedst mulige virkning skal alle fotocellerne i panelet belyses lige meget, da den frembragte spænding begrænses af den fotocelle, der belyses mindst.

Kappen (G) skal monteres med skydegrebet nedefter for at få bedst mulig luftcirkulation indendørs.

Monter iht. enligt billederne 1 til 9 herover.

BRUG

Justering af luftstrømmen

Luftstrømmen kan reguleres med det trinløst justerbare spjæld (E). Det kan justeres med skydegrebet eller med træksnoren.

Ændring af strømningsretning

Strømningsretningen kan ændres, så produktet i stedet fungerer som aftræksventil. Det gøres ved at vende ventilatoren 180°, så den i stedet suger indendørsluften ud.

Afbrydelse af ventilatoren

Ventilatormotoren kan om nødvendigt afbrydes fra solpanelet. Derved vil produktet fungere som passiv tilførsels- eller aftræksventilation. Ved temperaturer under -15 °C skal ventilatormotoren altid afbrydes fra solpanelet.

VEDLIGEHOLDELSE

Se oversigtsbilledet.

Rengøring

• Rengør produktet for snavs og støv regelmæssigt, inklusive solpanelet og ventilatoren.
• Undgå, at der kommer væske ind i ventilatormoto-ren. Tør alle afvaskede fl ader af.
• Hold altid overfl aden af solpanelet (A) ren, så det kan give den højst mulige spænding.
• Rengør fotocellerne med en ren og tør klud.
• Beskyt fotocellerne i solpanelet mod ridser og andre former for beskadigelse, da det kan reducere deres kapacitet.
• Partikelfi ltret (F) bør renses eller udskiftes ca. 1-2 gange pr. år. Filtret er tilgængeligt ved at afmontere kappen (G).

Opbevaring

Opbevar produktet i et godt ventileret lokale ved temperaturer fra +5 °C – +40 °C og en relativ fugtighed, der ikke overstiger 80 % (ved +25 °C), i den originale emballage.

MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
