BRUGSANVISNING 19-1299 Biltema

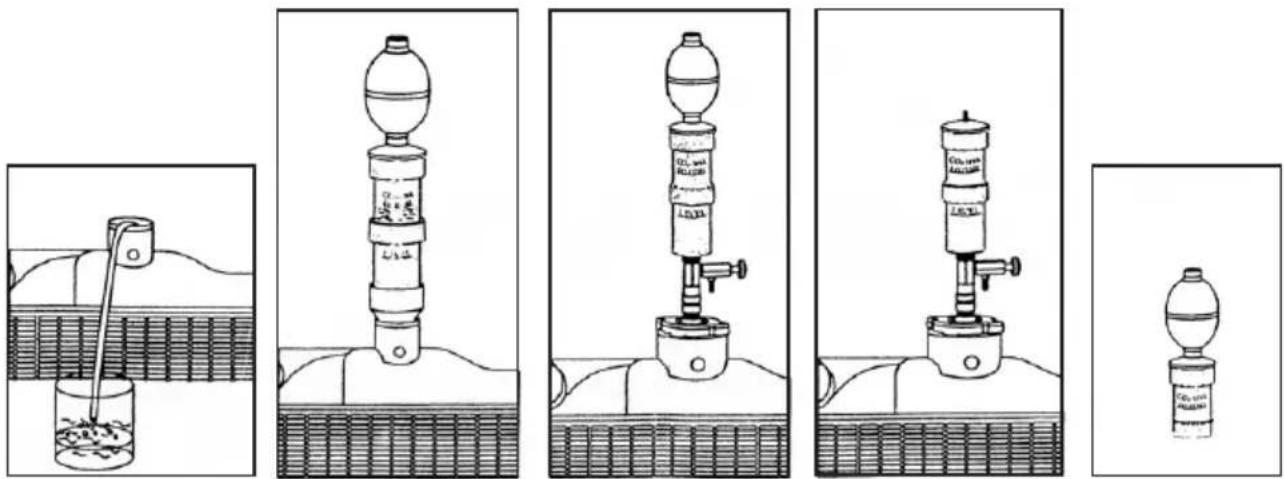

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

SYLINDERLEKKASJETESTER

GENERELT

Komplett sett med håndpumpe, adapter og indikeringsvæske.

Fig. 1 Fig. 2 Fig. 3 Fig. 4 Fig. 5

SYLINTERIN VUOTOTESTISARJA

YLEISTÄ

Komplet sæt med håndpumpe, adapter og indikeringsvæske.

Anvendes til at teste forekomsten af udstødning (kuldioxyd) i kølesystemet og dermed påvise og lokalisere en evt. Cylinderlækage.

Bland den blåfarvede indikeringsvæske med damp fra køleren.

Såfremt der forekommer kuldioxyd i dampen vil indikeringsvæsken farves gul, hvilket betyder, at der er ridser i cylindervæggen (= lækage).

Dermed er det ikke al udstødningen i cylinderen, der ledes ud gennem udstødningsrøret, men noget af det havner i stedet i kølervæsken, hvorved temperaturen inde i køleren stiger.

BRUGSANVISNING

Pump ca. 1/10 af kølervæsken op af køle-1. ren. (Se figur 1.)

Fyld indikeringsvæske i testbægeret (under 2. markeringslinjen).

Start motoren og sørg for at kølervæsken 3. cirkulerer og afgiver damp.

Kun det som beskrives i fig. 2, placer 4. cylinderlækagetesteren i kølerens/ekspan-sionsbeholderens åbning og pump damp fra køleren ved hjælp af gummiblæseren.

Bægeret i bunden af cylinderlækagetesteren bruges som et dampfilter.

Kun det som beskrives i fig. 3, slut cylin-5. derlækagetesteren til lynkoblingen. Pump derefter damp fra køleren ved hjælp af cylinderlækagetesterens gummiblæser. Hvis tilslutningen er helt tæt, er der ingen risiko for at der kommer falsk luft ind ved køleren.

Testresultatet bliver derfor mere nøjagtigt. Følg fremgangsmåden som beskrives i fig. 6. 4, dog uden at pumpe luft med gummiblæseren. Lad dampen komme automatisk ud fra køleren for efterfølgende at blandes med indikeringsvæsken.

Efter testen pumpes luft (udvendig) et antal 7. gange med gummiblæseren og lad den blandes med indikeringsvæsken. Indikeringsvæsken får sin oprindelige blå farve og kan opbevares til fremtidig brug. (Figur 5.)

ADVARSEL: Under testen kan temperaturen på køleren/kølervæsken stige, vær derfor forsigtig og hold hænder etc. væk fra den varme køler/kølervæske.
