| Typ produktu | DLP projektor |
| Značka | OPTOMA |
| Model | X318STe |
| Technologie zobrazení | DLP Texas Instruments |
| Nativní rozlišení | XGA (1024 x 768) |
| Jas | 3200 ANSI lumenů |
| Kontrastní poměr | 20 000:1 |
| Životnost lampy | Až 6000 hodin (normální režim), 10 000 hodin (ECO režim) |
| Objektiv | Pevné ohnisko, krátká ohnisková vzdálenost (short throw) |
| Projekční poměr | 0.63:1 (vzdálenost/šířka) |
| Korekce lichoběžníkového zkreslení | Vertikální ± 40 stupňů |
| Napájení | 100-240 V AC, 50/60 Hz |
| Spotřeba energie | 280 W (maximálně), < 0,5 W v pohotovostním režimu |
| Rozměry (D x Š x V) | 296 x 225 x 111 mm |
| Hmotnost | 2,6 kg |
| Konektivita | HDMI 1.4a (x1), VGA (x1), S-Video, Composite, USB (typ A), Audio 3,5 mm |
| Vestavěný reproduktor | 10 W mono |
| Hlavní funkce | Projekce s krátkou ohniskovou vzdáleností, automatická korekce lichoběžníkového zkreslení, ECO režim, vyměnitelný vzduchový filtr |
| Údržba | Pravidelná výměna lampy a vzduchového filtru |
| Čištění | Čistěte objektiv měkkým hadříkem, odstraňujte prach z ventilačních mřížek |
| Bezpečnost | Kensington zámek, rychlé vypnutí, heslo |
| Náhradní díly a opravitelnost | Lampa model SP.87G.001, vzduchový filtr model 77.87X01.001 |
| Obecné informace | Záruka výrobce 2 roky, technická podpora k dispozici |
Často kladené otázky - X318STe OPTOMA
Dotazy uživatelů ohledně X318STe OPTOMA
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Projektor ve formátu PDF zdarma! Najděte svůj návod X318STe - OPTOMA a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. X318STe značky OPTOMA.
NÁVOD K OBSLUZE X318STe OPTOMA
Consignes de sécurité importantes.... 4
Consignes de sécurité pour la 3D .... 5
Avis sur le droit d'auteur 6
Limitation de responsabilité....6
Reconnaissance de marque....6
FCC 7
Déclaration de Conformité pour les pays dans l'Union Européenne.... 7
WEEE....7
INTRODUCTION 8
Description du contenu de la boîte 8
Accessoires standard 8
Accessoires en option 8
Description du produit....9
Connexions.... 10

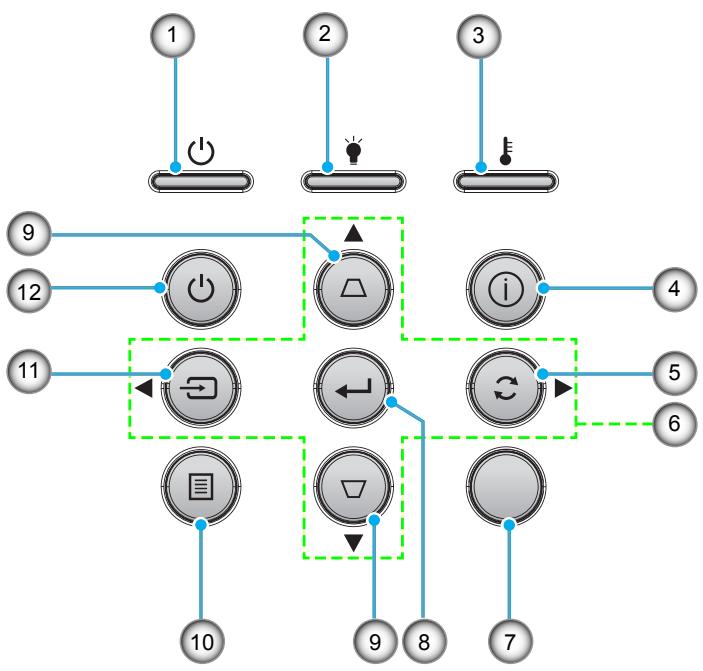

Pavé 12

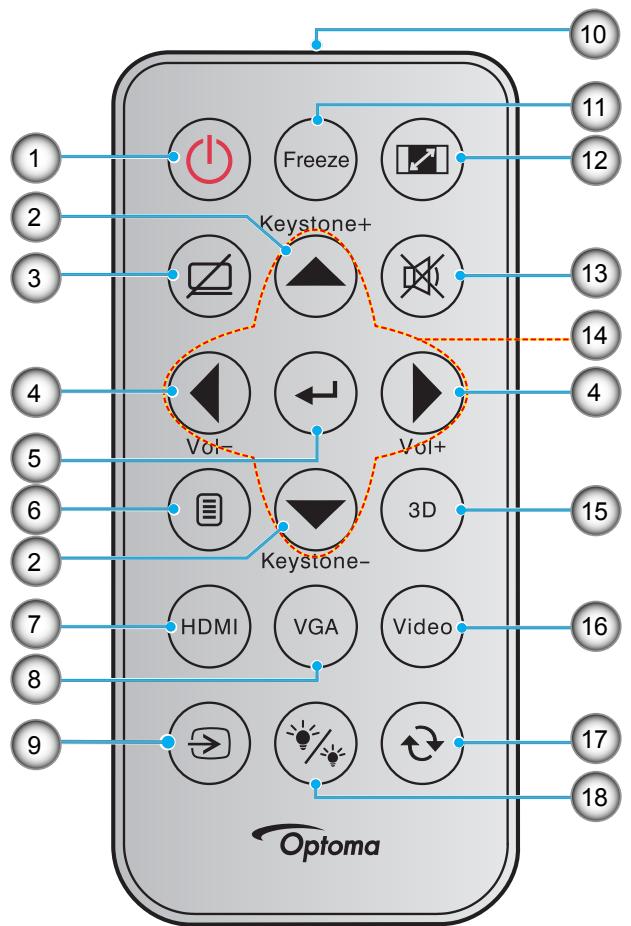

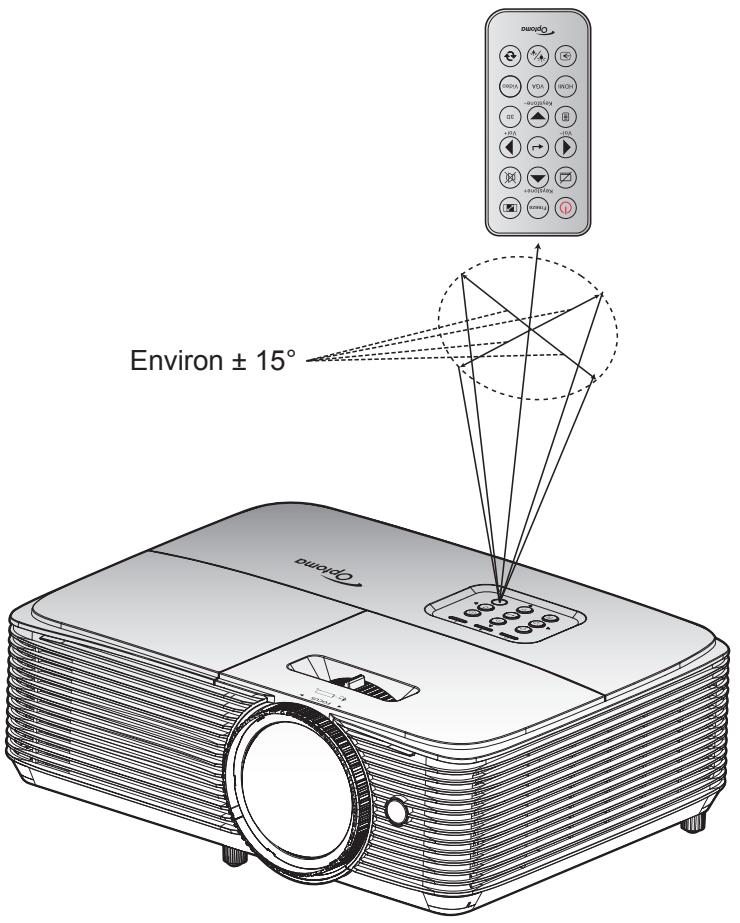

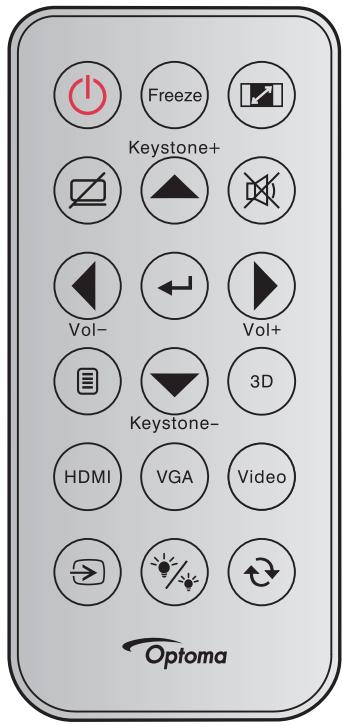

Télécommande 1....13

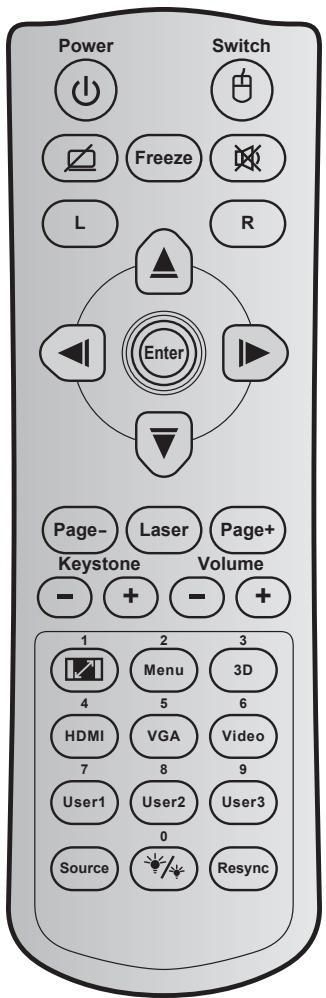

Télécommande 2....14
CONFIGURATION ET INSTALLATION.... 15

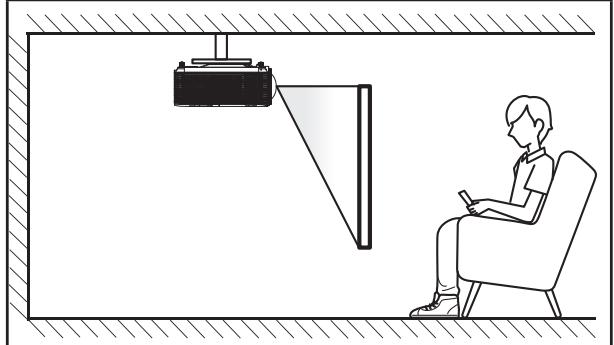

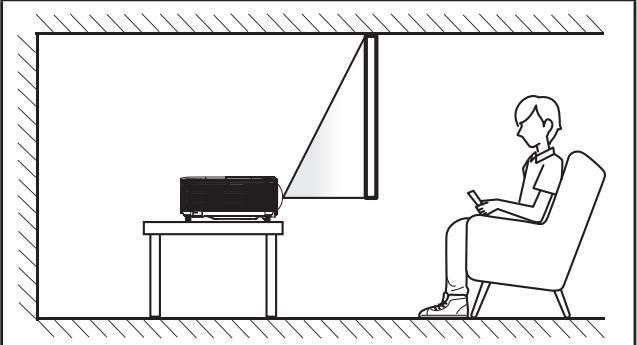

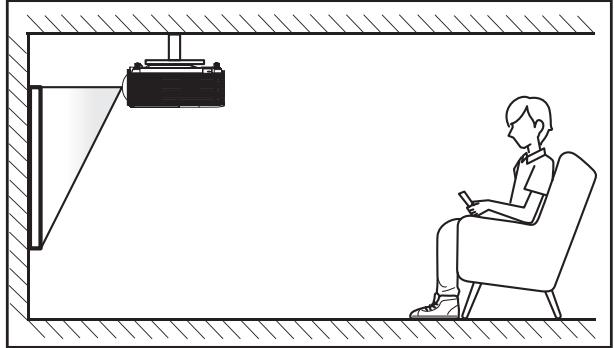

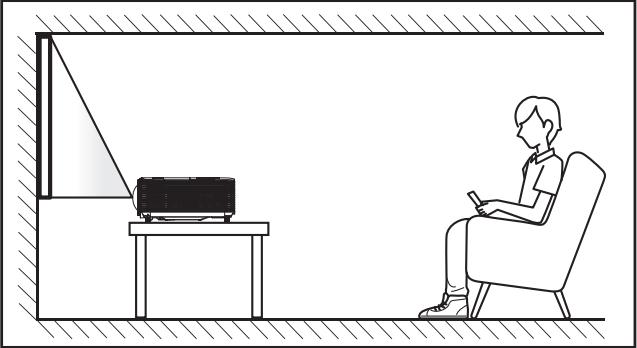

Installation du projecteur 15

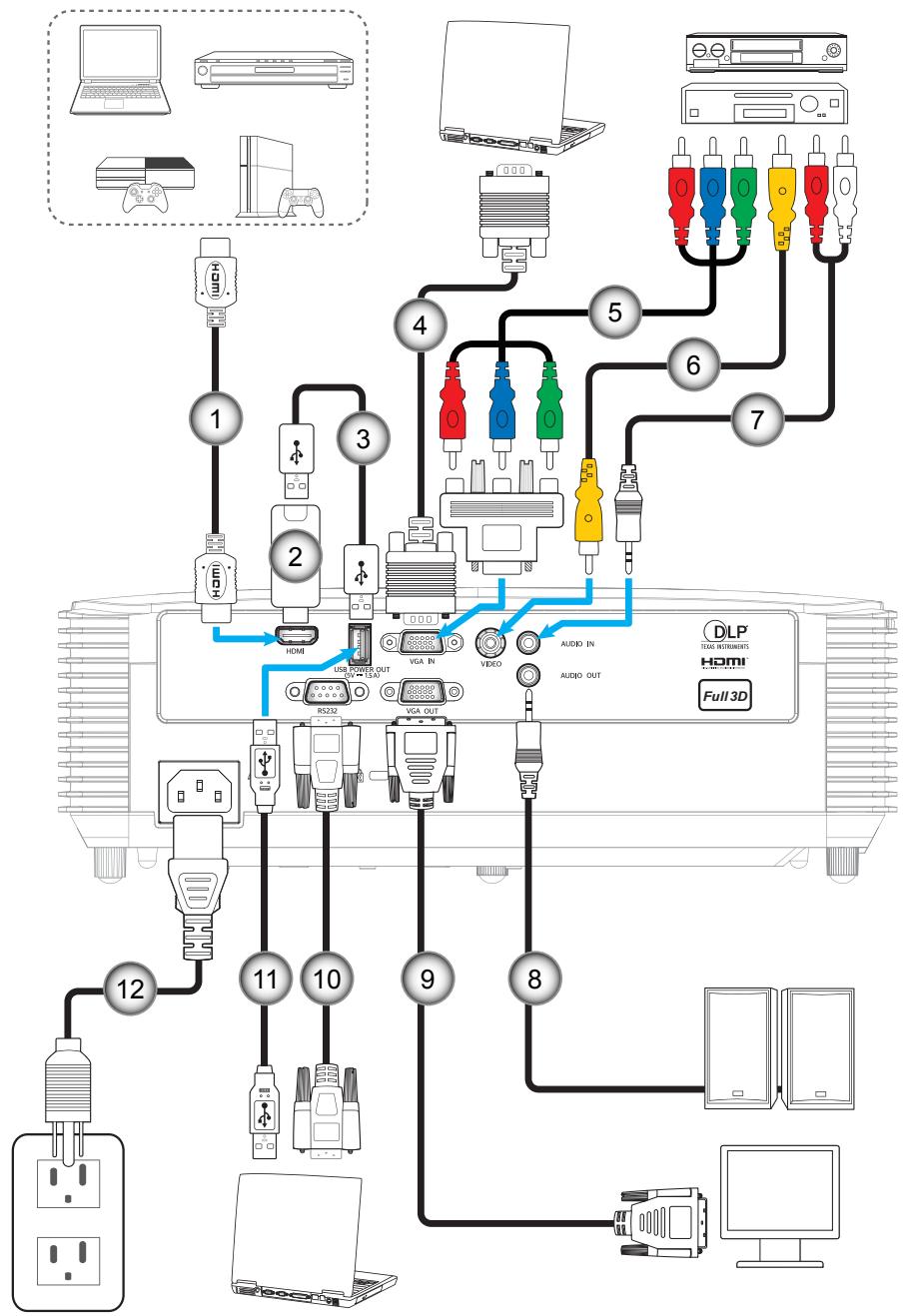

Connector des sources au projecteur.... 17

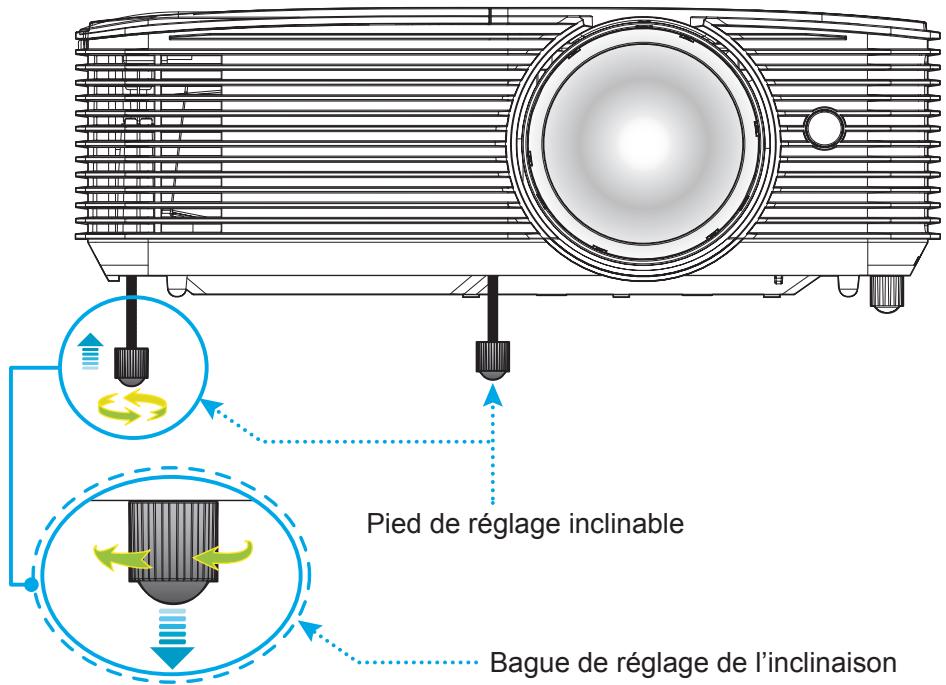

Réglage de l'image projetée.... 20
UTILISER LE PROJECTEUR.... 23

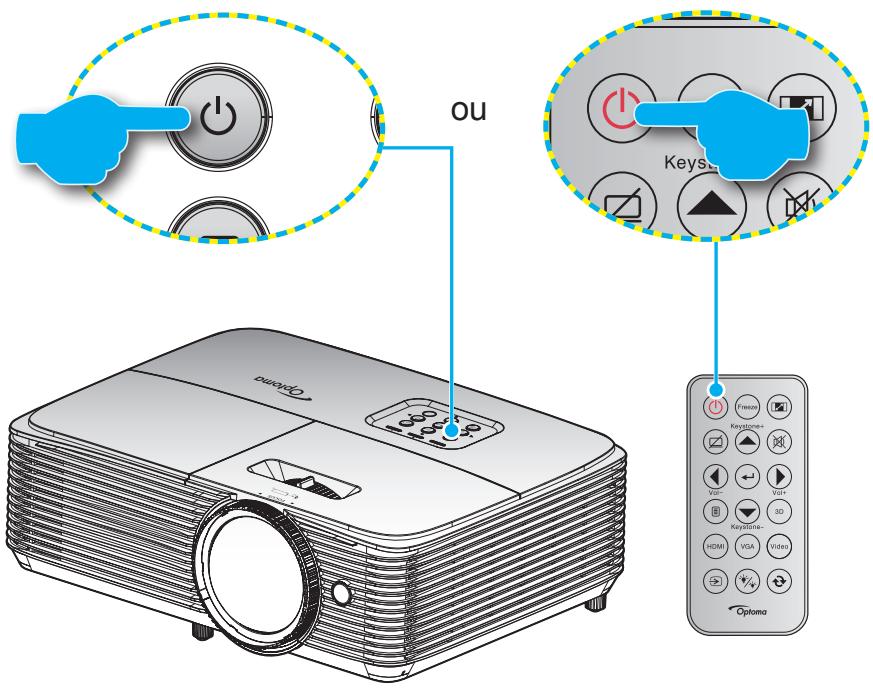

Mise sous/hors tension du projecteur.... 23

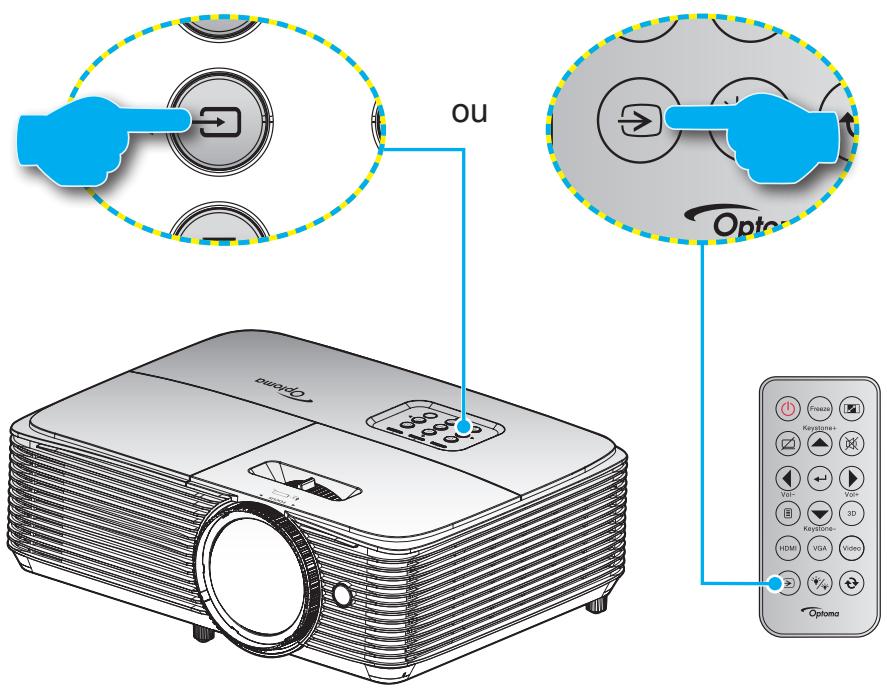

Sélectionner une source d'entrée.... 24

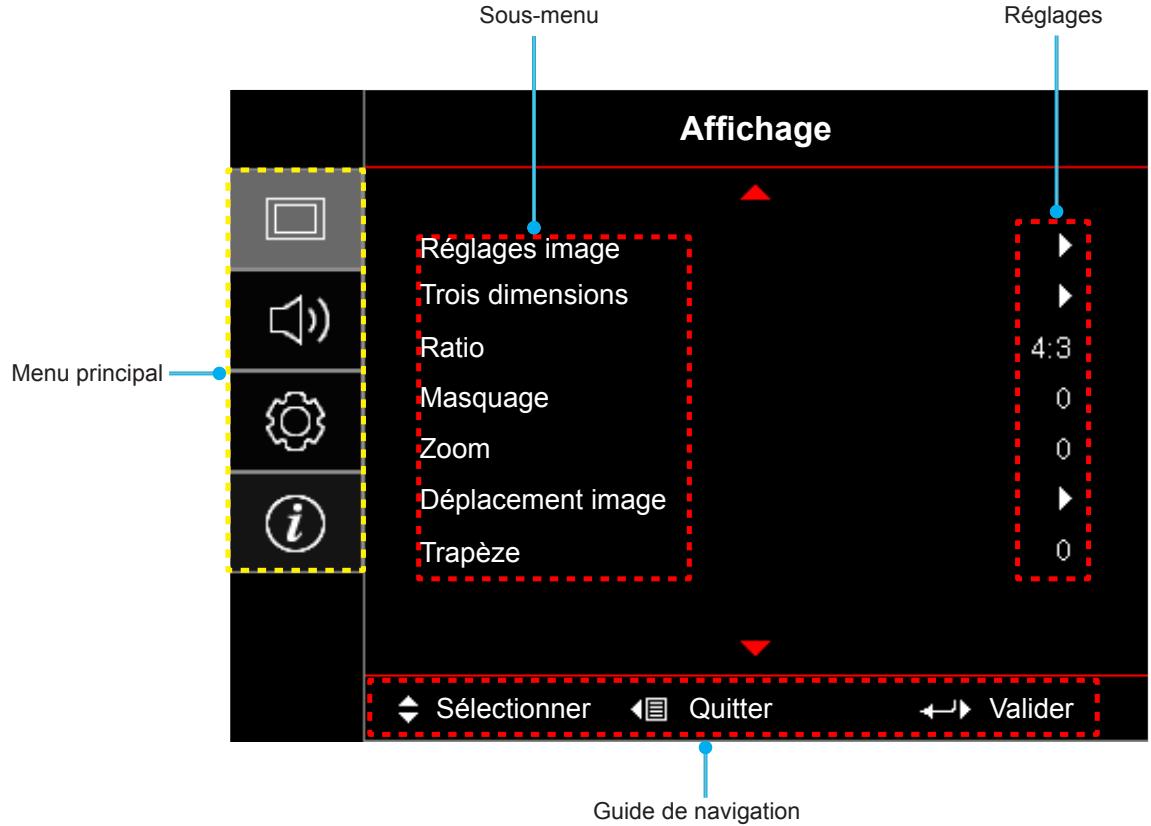

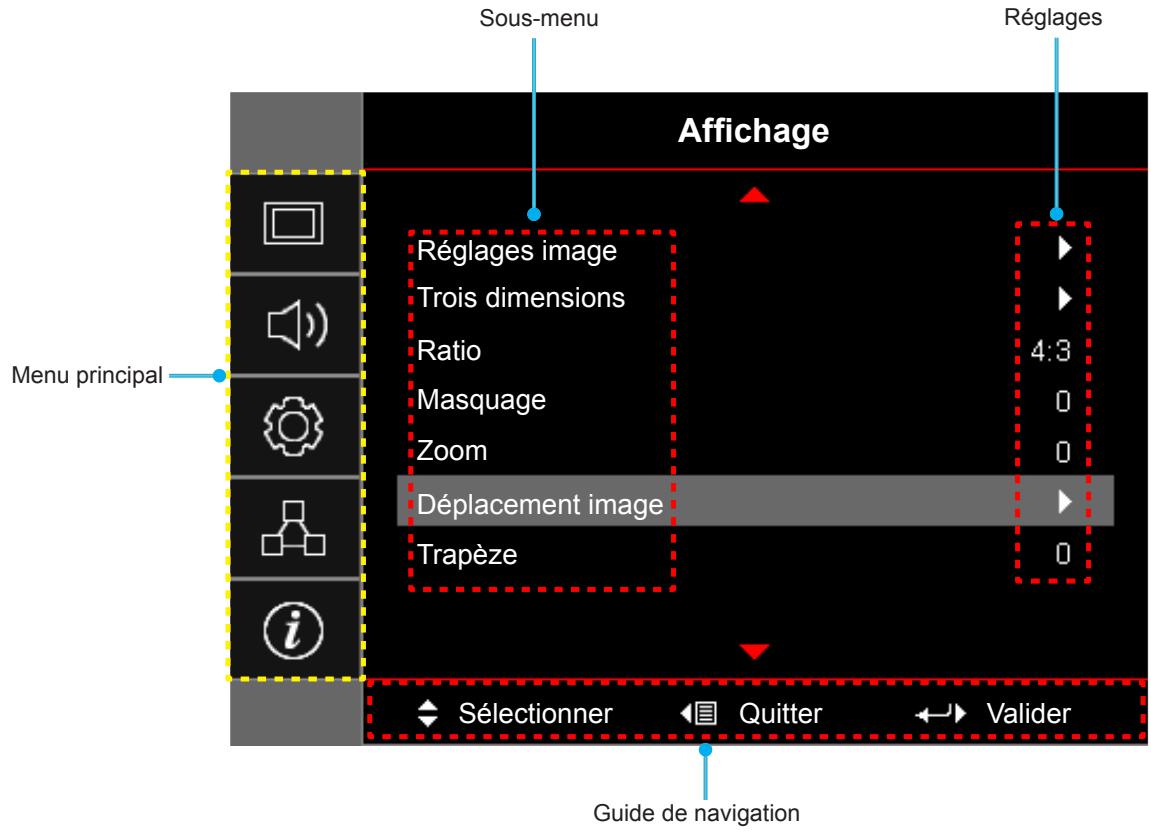

Navigation dans le menu et fonctionnalités 25
Arborescence du menu OSD....27
Afficher le menu des réglages image 36
Menu Affichage 3D 38
Afficher le menu ratio.... 39
Afficher le menu de masquage.... 42
Afficher le menu de zoom.... 42
Afficher le menu de déplacement image 42
Afficher le menu de trapèze.... 42
Menu audio muet....42
Menu volume audio 42
Menu Entrée audio/Mic 42
Réglage du menu de projection.... 43
Réglage du menu de type d'écran.... 43
Réglage du menu de paramètres lampe 43
Réglage du menu de réglages filtre.... 43
Réglage du menu de réglages puissance 43
Réglage du menu de Sécurité 45
Réglage du menu de mire 46
Réglage du menu des réglages télécommande 46
Réglage du menu ID Projecteur 46
Réglage du menu des options.... 46
Menu de réinitialisation des réglages 47

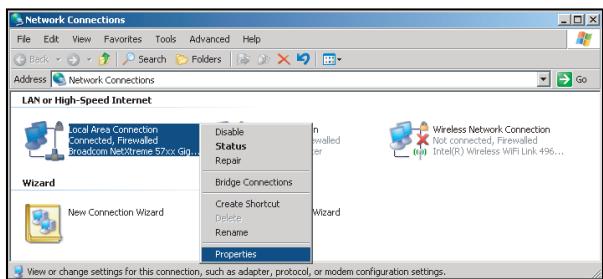

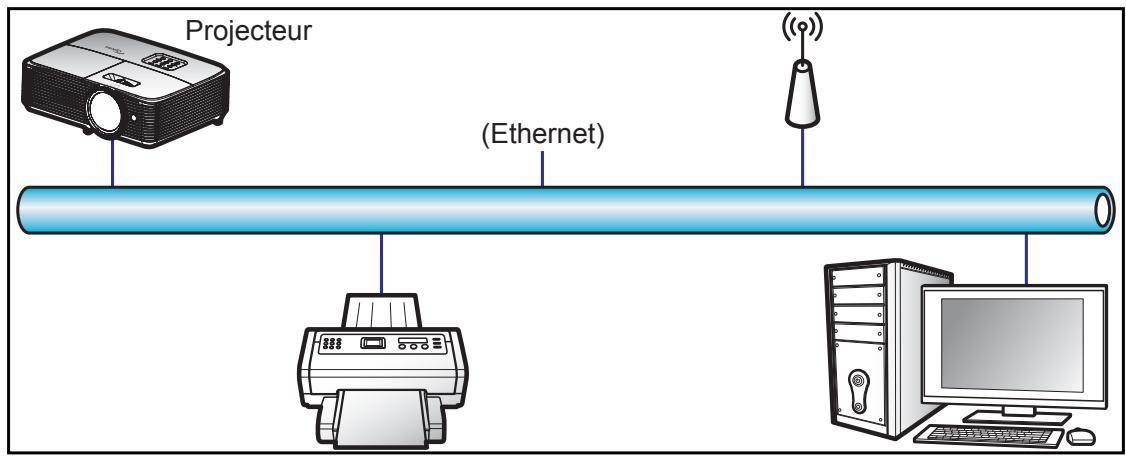

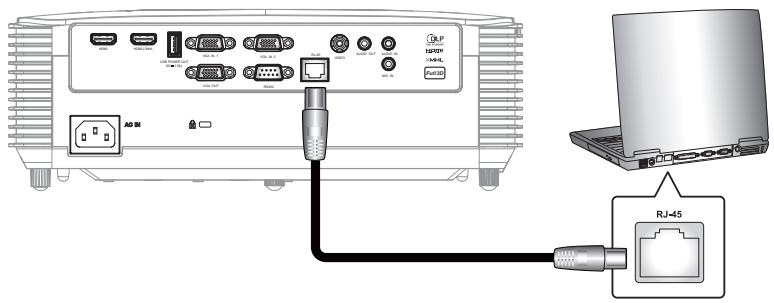

Menu Réseau LAN 48
Menu Réseau : Contrôle.... 49
Menu configuration réseau paramètres de contrôle 50
Menu Info....55
ENTRETIEN 56
Remplacement de la lampe.... 56

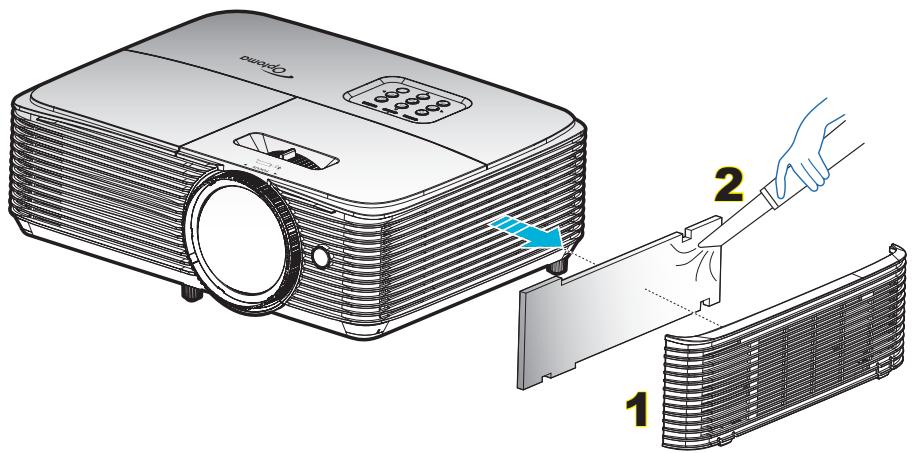

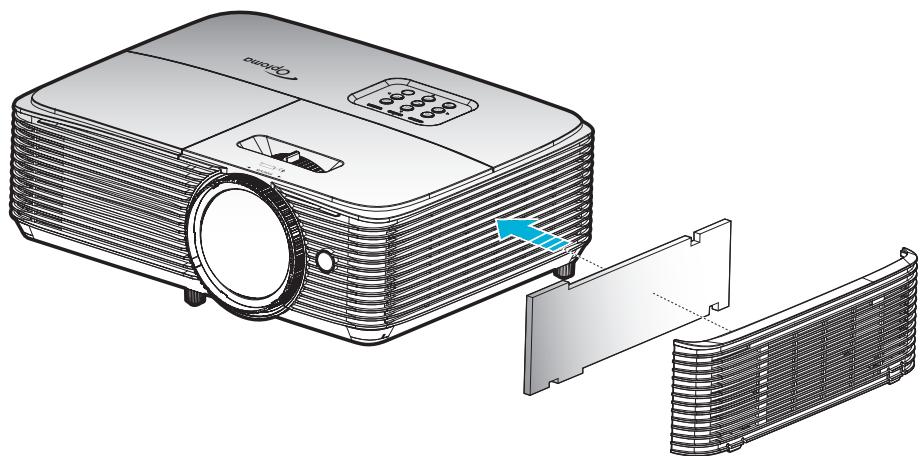

Installer et nettoyer le filtre à poussière.... 58
INFORMATIONS SUPPLÉMENTAIRES.... 59
Résolutions compatibles.... 59

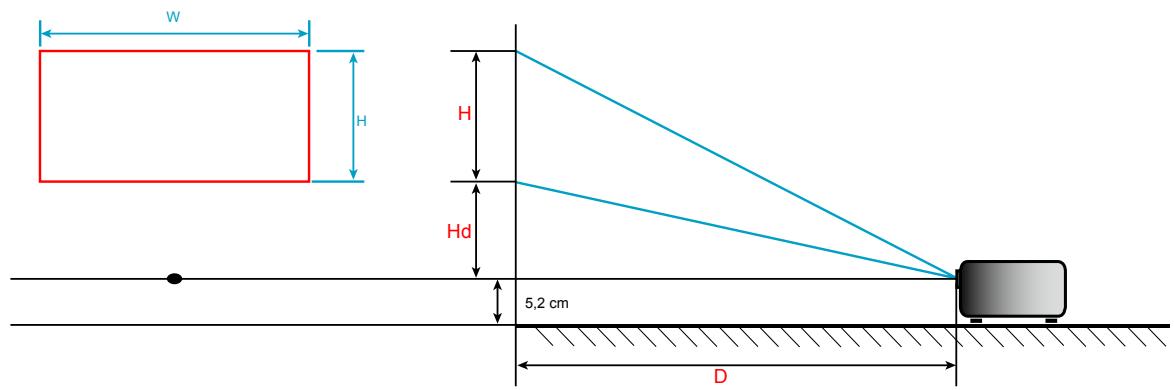

Taille d'image et distance de projection.... 61

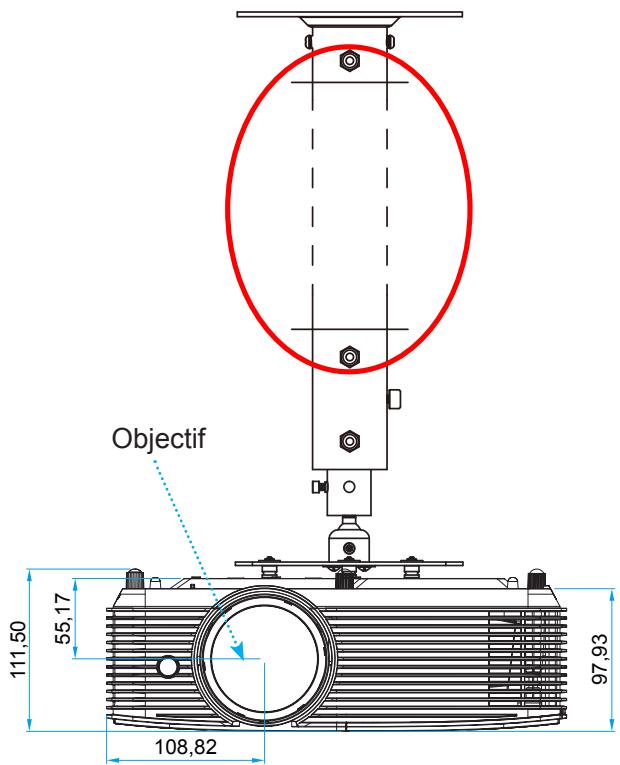

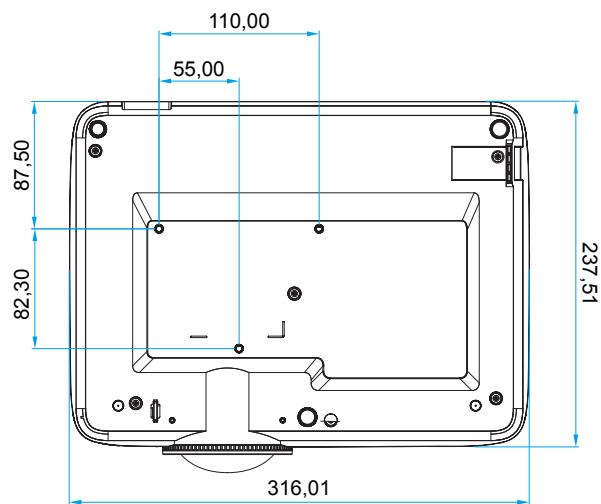

Dimensions du projecteur et installation au plafond 63
Codes de la télécommande IR 1 64
Codes de la télécommande IR 2....66
Dépannage 68

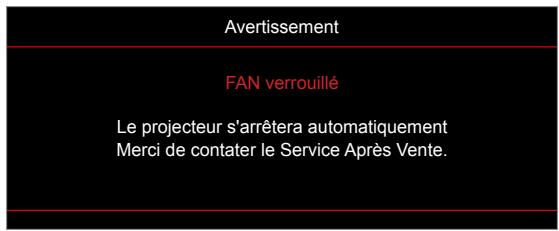

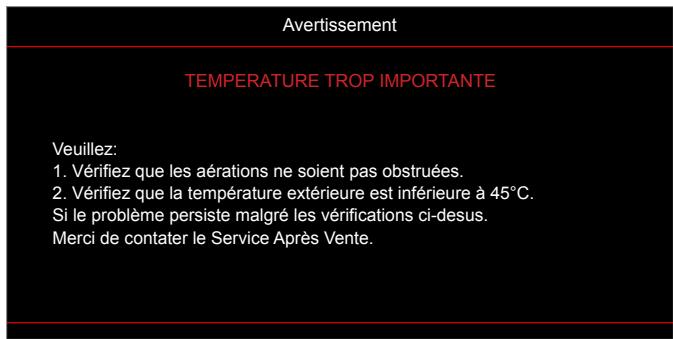

Voyant d'avertissement 70
Spécifications 72
Les bureaux d'Optoma dans le monde....73
 | Le symbole éclair avec une tête en forme de fl èche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffi sante pour constituer un risque d'électrocution pour les individus. |
 | Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil. |
Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.
Consignes de sécurité importantes
• Ne pas fixer le faisceau, RG2.
Comme toute source lumineuse, ne pas fixer le faisceau directement, RG2 IEC 62471-5:2015.

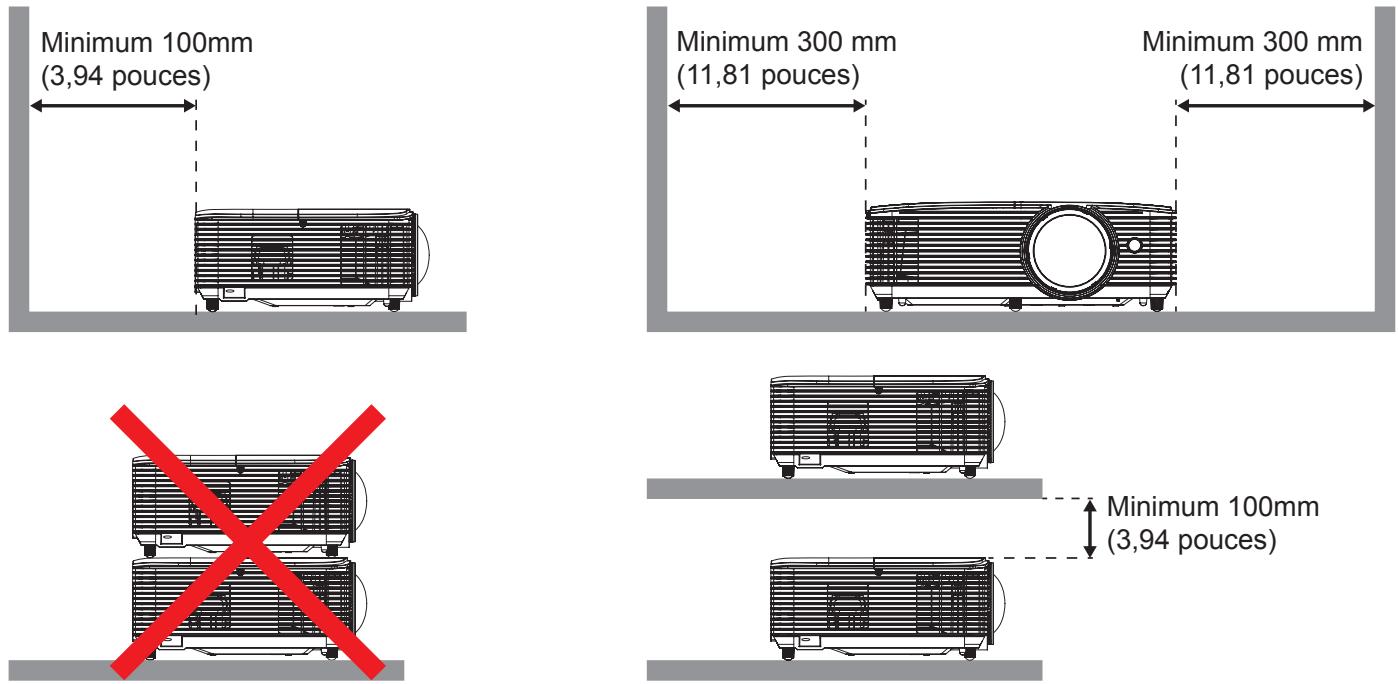

- Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
- Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
- Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
• N'utilisez pas dans les conditions suivantes :
- Dans des environnements extrêmement chauds, froids ou humides.
(i) Assurez-vous que la température ambiante de la pièce est comprise entre 5 - 40°C
(ii) L'humidité relative est entre 10 - 85% - Dans des zones susceptibles de comporter un excès de poussière et de saleté.
- A proximité de tout appareil générant un champ magnétique puissant.
– Sous la lumière directe du soleil.
- N'utilisez pas le projecteur dans des lieux dans lesquels des gaz inflammables ou explosifs peuvent se trouver dans l'atmosphère. La lampe à l'intérieur du projecteur peut devenir très chaude lors du fonctionnement, et les gaz peuvent prendre feu et causer un incendie.
- Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :
– Lorsque l'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
– Lorsqu’un liquide a pénétré dans le projecteur.
– Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
– Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.
- Ne placez pas le projecteur sur une surface instable. Le projecteur pourrait tomber et causer des blessures ou s'endommager.
- Ne bloquez pas lumière sortant de l'objectif du projecteur lorsque ce dernier est en fonctionnement. La lumière fera chauffer l'objet qui pourrait fondre, causer des brûlures ou provoquer un incendie.
• Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
- Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.
• Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
• L'appareil ne peut être réparé que par du personnel de service qualifié.
• Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
- Ne regardez pas directement l'objectif du projecteur lors de l'utilisation. La force de la lumière risque de vous abîmer les yeux.
- Lorsque vous changez la lampe, veuillez laisser l'unité refroidir. Suivez les consignes de remplacement en pages 56-57.
- Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
- Réinitialisez la fonction "Mise à zéro lampe" depuis le menu OSD "Réglages > Paramètres Lampe" après avoir remplacé le module de la lampe.
- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.

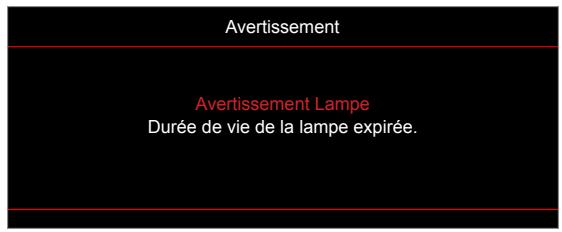

- Lorsque la lampe atteint presque la fi n de sa durée de vie, le message "Durée de vie de la lampe expirée." s'affichera à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.
- Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
- Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.
- Débranchez le cordon d'alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période.
Remarque : Lorsque la lampe atteint la fin de sa vie, le projecteur ne se rallumera pas tant que le module de la lampe n'a pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 56-57.
• N'installez pas le projecteur à un endroit où il peut être soumis à des vibrations ou des chocs.
• Ne touchez pas l'objectif à mains nues.
• Retirez la ou les piles de la télécommande avant stockage. Si la ou les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
- N'utilisez et ne stockez pas le projecteur dans des endroits où la fumée d'huile ou de cigarettes peut être présente, car cela peut nuire aux performances du projecteur.

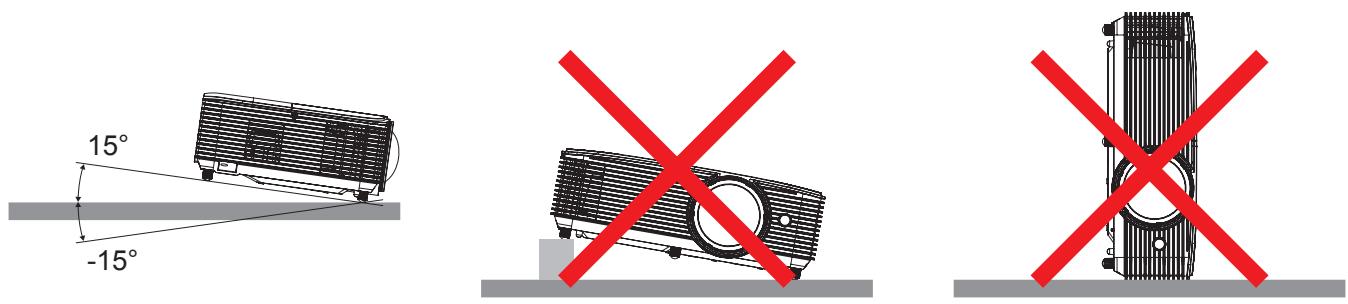

- Suivez l'orientation d'installation du projecteur indiquée, car les installations non conventionnelles peuvent nuire aux performances du projecteur.
• Utilisez un bloc multiprise ou un parasurtenseur. Car les coupures de courant et les baisses de tension peuvent DÉTRUIRE les appareils.
Consignes de sécurité pour la 3D
Veuillez suivre les avertissements et précautions indiqués avant que vous ou votre enfant utilisiez la fonction 3D.
Avertissement
Les enfants et les adolescents peuvent être plus sensibles aux problèmes de santé liés aux contenus 3D et doivent être étroitement surveillés lors de la visualisation de ces images.
Attention à l'épilepsie photosensible et aux autres risques de santé
- Certains spectateurs peuvent subir une crise d'épilepsie ou un accident vasculaire cérébral lorsqu'ils sont exposés à certaines images ou lumières clignotantes dans les images de certains projecteurs ou jeux vidéo. Si vous souffrez d'épilepsie ou d'un accident vasculaire cérébral, ou si avez des antécédents familiaux, veuillez consulter un médecin spécialiste avant d'utiliser la fonction 3D.
• Même ceux qui n'ont pas d'antécédents personnels ou familiaux d'épilepsie ou d'AVC peuvent présenter un état non diagnostiqué susceptible de provoquer des crises d'épilepsie photosensible.
- Les femmes enceintes, les personnes âgées, les personnes souffrant de troubles médicaux graves, qui sont privées de sommeil ou sous l'influence d'alcool doivent éviter l'utilisation des fonctionnalités 3D de l'appareil.
- Si vous ressentez un des symptômes suivants, cessez immédiatement de visionner des images 3D et consultez un médecin spécialiste : (1) troubles de la vision; (2) tête légère; (3) étourdissements; (4) mouvements involontaires tels que convulsions, contractions oculaires ou musculaires, (5) confusion; (6) nausées; (7) perte de conscience; (8) convulsions; (9) crampes, et / ou (10) désorientation. Les enfants et les adolescents sont plus susceptibles que les adultes de ressentir ces symptômes. Les parents doivent surveiller leurs enfants et leur demander s'ils ressentent ces symptômes.
- Une projection 3D peut également provoquer le mal des transports, des effets résiduels perceptifs, une désorientation, une fatigue oculaire et une diminution de la stabilité posturale. Il est recommandé aux utilisateurs de prendre des pauses fréquentes pour réduire le risque de ces effets. Si vos yeux montrent des signes de fatigue ou de sécheresse ou si vous avez un des symptômes ci-dessus, cessez immédiatement d'utiliser cet appareil et ne reprenez pas avant au moins 30 minutes après la disparition des symptômes.
- Le fait de regarder la projection 3D tout en restant assis trop près de l'écran pendant une longue période de temps peut endommager votre vue. La distance de visualisation idéale doit être d'au moins trois fois la hauteur de l'écran. Il est recommandé que les yeux du spectateur soient au niveau de l'écran.
- Le fait de regarder une projection 3D avec des lunettes 3D pendant une période de temps prolongée peut causer un mal de tête ou de la fatigue. Si vous ressentez un mal de tête, de la fatigue ou des étourdissements, cessez de visionner la projection 3D et reposez-vous.
• N'utilisez pas les lunettes 3D à des fins autres que la visualisation d'une projection 3D.
• Le fait de porter les lunettes 3D à d'autres fins (comme lunettes de vue, lunettes de soleil, lunettes de protection, etc.) peut être physiquement dangereux pour vous et peut affaiblir votre vue. - Certains téléspectateurs peuvent se sentir désorientés lorsqu'ils regardent une projection 3D. En conséquence, ne placez pas votre PROJECTEUR 3D près d'escaliers à découvert, de câbles, de balcons, ou d'autres objets qui peuvent faire trébucher ou tomber, être heurtés, renversés, ou brisés.
Avis sur le droit d'auteur
Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.
© Avis sur le droit d'auteur 2018
Limitation de responsabilité
Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.
Reconnaissance de marque
Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.
HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.
DLP ^® , DLP Link et le logo DLP sont des marques déposées de Texas Instruments et BrilliantColor ^™ est une marque commerciale de Texas Instruments.
MHL, Mobile High-Definition Link et le logo MHL sont des marques commerciales ou des marques commerciales déposées de MHL Licensing, LLC.
Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.
FCC
Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.
Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :
• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.
Avis : Câbles blindés
Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.
Mise en garde
Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.
Conditions de fonctionnement
Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :
- Cet appareil ne doit pas provoquer d'interférences néfastes, et
- Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.
Avis : Canadian users
Remarque à l'intention des utilisateurs canadiens
Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.
Déclaration de Conformité pour les pays dans l'Union Européenne
• Directive EMC 2014/30/CE (comprenant les amendements)
• Directive 2014/35/CE sur les basses tensions
• Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF)
WEEE
Consignes de mise au rebut
Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.
INTRODUCTION
Description du contenu de la boîte
Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard.
Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.
La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

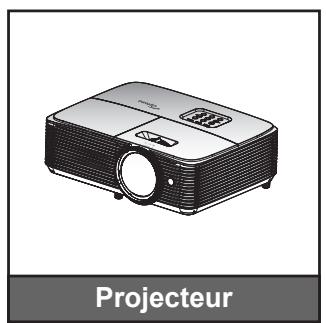

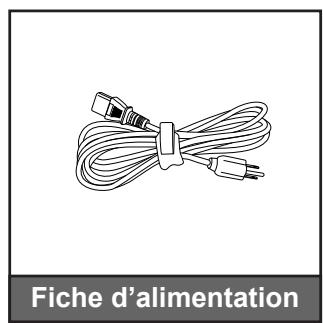

Accessoires standard
Remarque :
• La télécommande est livrée avec la pile.
• *(1) Pour le manuel d'utilisation européen, veuillez visiter www.optomaeurope.com.
• *(2) Pour les informations sur la garantie européenne, visitez www.optomaeurope.com.

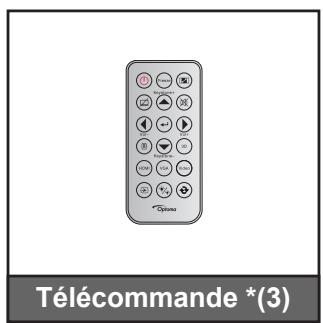

• *(3) La télécommande réelle peut varier selon les régions.

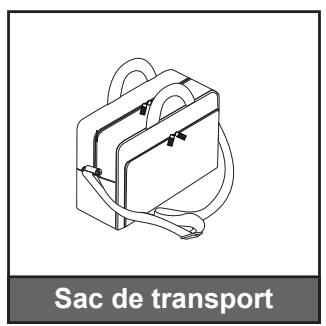

Accessoires en option
Remarque : Les accessoires en option dépendent du modèle, des spécifications et de la région.
INTRODUCTION

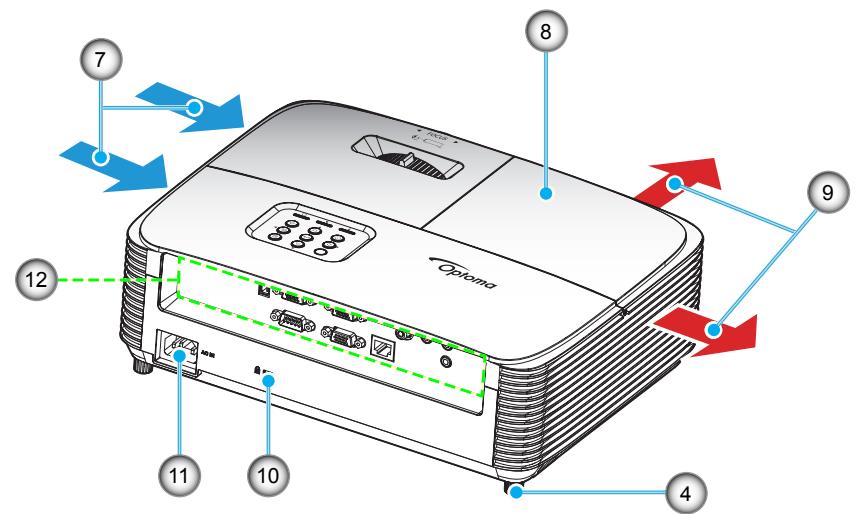

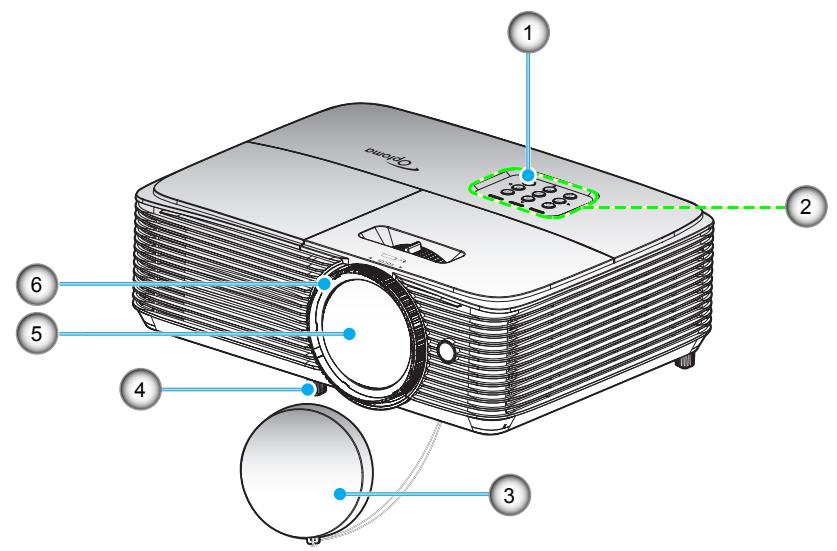

Description du produit
Remarque : Conservez une distance minimale de 20 cm entre les étiquettes "entrée" et "sortie".
| No. | Élément |
| 1. | Capteur IR |
| 2. | Pavé |
| 3. | Protège-objectif |
| 4. | Pied de réglage inclinable |
| 5. | Objectif |

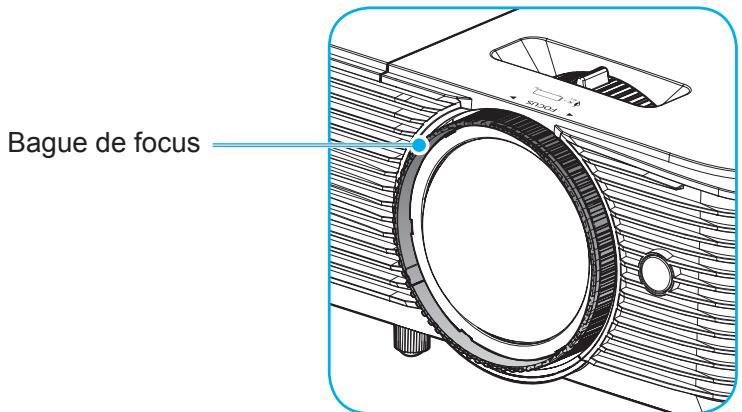

| 6. | Bague de focus |
| No. | Élément |
| 7. | Ventilation (entrée) |
| 8. | Couvercle de la lampe |
| 9. | Ventilation (sortie) |
| 10. | Port de verrouillage KensingtonTM |
| 11. | Prise d'alimentation |
| 12. | Connexions d'entrée/sortie |
INTRODUCTION

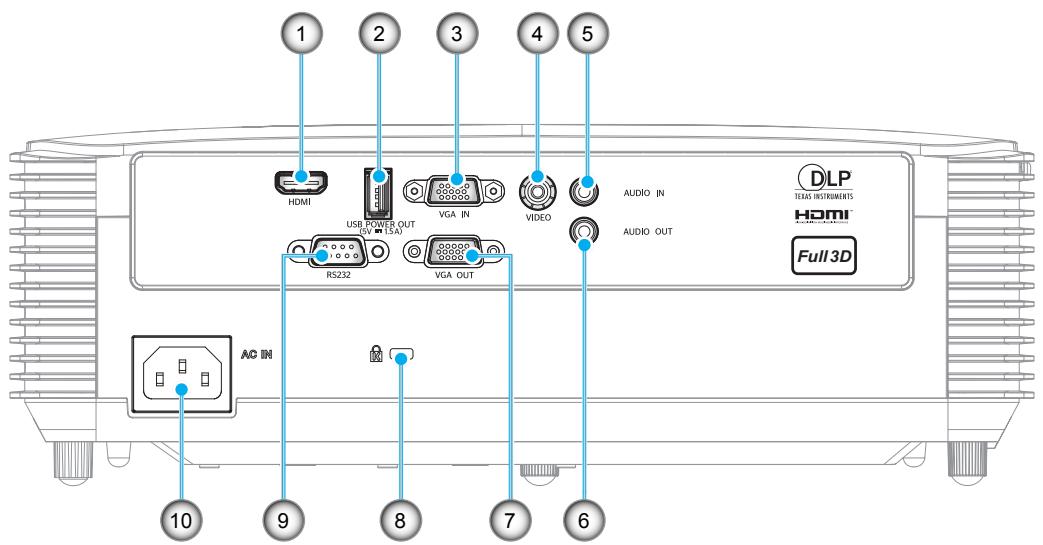

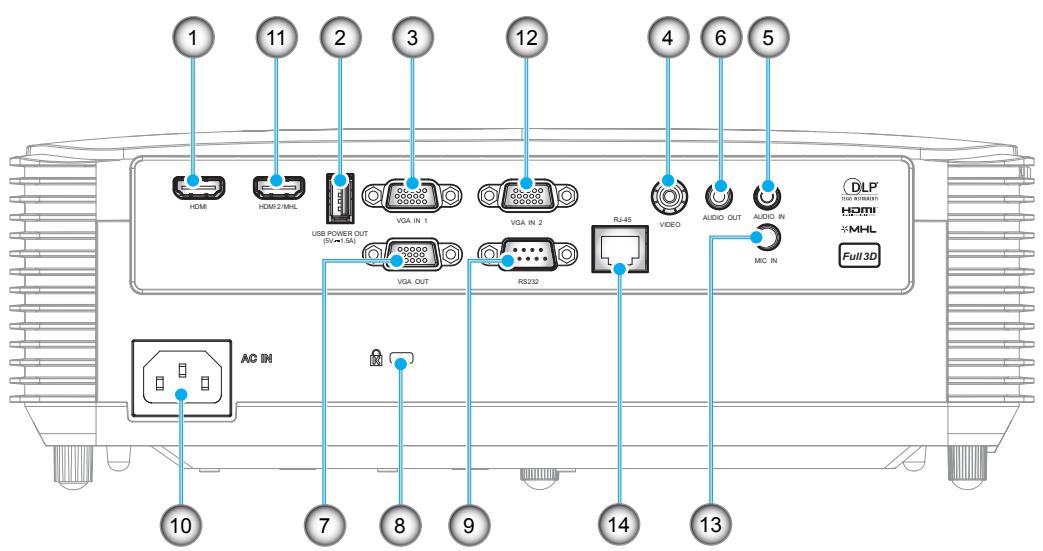

Connexions
Type 1 (8 IO)
Type 2 (12 IO)
INTRODUCTION
| No. | Élément | Type 1 (8 IO) | Type 2 (12 IO) |
| 1. | Connecteur HDMI / HDMI 1 | √ | √ |
| 2. | Connecteur de sortie alimentation USB (5 V/1,5A) / SOURIS / connecteur SERVICE | √ | √ |
| 3. | Connecteur ENTRÉE VGA / ENTRÉE VGA 1 | √ | √ |
| 4. | Connecteur Vidéo | √ | √ |
| 5. | Connecteur d'entrée audio | √ | √ |
| 6. | Connecteur de sortie audio | √ | √ |
| 7. | Connecteur SORTIE VGA | √ | √ |
| 8. | Port de verrouillage KensingtonTM | √ | √ |
| 9. | Connecteur RS232 | √ | √ |
| 10. | Prise d'alimentation | √ | √ |
| 11. | Connecteur HDMI 2/ MHL | Sans objet | √ |
| 12. | Connecteur ENTRÉE VGA 2 | Sans objet | √ |
| 13. | Connecteur ENTRÉE MIC | Sans objet | √ |
| 14. | Connecteur RJ-45 | Sans objet | √ |
| Remarque : "√" signifie que l'élément est pris en charge, "N/A" signifie que l'élément n'est pas disponible. | |||
Remarque :
• La souris distante nécessite une télécommande spéciale.
- Les E/S dépendent du projecteur que vous avez acheté, veuillez vérifier le produit physique pour information.
INTRODUCTION
Pavé
| No. | Élément |
| 1. | DEL témoin Marche/Veille |
| 2. | DEL de la lampe |
| 3. | DEL de la température |
| 4. | Informations |
| 5. | Resynchroniser |
| 6. | Quatre touches de sélection directionnelles |
| No. | Élément |
| 7. | Capteur IR |
| 8. | Valider |
| 9. | Correction Trapèze |
| 10. | Menu |
| 11. | Source |
| 12. | Puissance |
Télécommande 1
| No. | Élément |
| 1. | Marche/Arrêt |
| 2. | Trapèze +/- |
| 3. | AV muet |
| 4. | Volume - / + |
| 5. | Valider |
| 6. | Menu |
| 7. | HDMI |
| 8. | VGA |
| 9. | Source |
| No. | Élément |
| 10. | Indicateur DEL IR |
| 11. | Figer |
| 12. | Ratio |
| 13. | Muet |
| 14. | Quatre touches de sélection directionnelles |
| 15. | Trois dimensions |
| 16. | Vidéo |
| 17. | Resync |
| 18. | Mode Lumineux |
Remarque :
• La télécommande réelle peut varier selon les régions.
- Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.
- Avant d'utiliser la télécommande la première fois, enlevez le ruban d'isolation transparent. Voir page 21 pour l'installation des piles.
| No. | Élément |
| 1. | Marche/Arrêt |
| 2. | Figer |
| 3. | Affichage blanc / mode muet |
| 4. | Clic gauche de souris |
| 5. | Valider |
| 6. | Laser |
| 7. | Page - |
| 8. | Trapèze - / + |
| 9. | Menu |
| 10. | Ratio |
| 11. | HDMI |
| 12. | Utilisateur2 |
| 13. | Utilisateur1 |
| 14. | Source |
| No. | Élément |
| 15. | Mode Lumineux |
| 16. | Activer/désactiver souris |
| 17. | Muet |
| 18. | Clic droit souris |
| 19. | Quatre touches de sélection directionnelles |
| 20. | Page + |
| 21. | Volume - / + |
| 22. | Activer/désactiver Menu 3D |
| 23. | VGA |
| 24. | Vidéo |
| 25. | Utilisateur3 |
| 26. | Pavé numérique (0-9) |
| 27. | Resync |
Remarque :
• La télécommande réelle peut varier selon les régions.
- Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.
CONFIGURATION ET INSTALLATION
Installation du projecteur
Votre projecteur est conçu pour être installé à un des quatre emplacements possibles.
La disposition de la pièce et vos préférences personnelles détermineront l'emplacement d'installation que vous choisirez. Prenez en compte la taille et la position de votre écran, l'emplacement d'une prise de courant adéquate, ainsi que l'emplacement et la distance entre le projecteur et le reste de votre équipement.
Avant du support de table
Avant du support de plafond
Arrière du support de table
Arrière du support de plafond
Le projecteur doit être placé à plat sur une surface plane et à 90 degrés/à la perpendiculaire de l'écran.
- Pour déterminer l'emplacement du projecteur pour une taille d'écran donnée, consultez le tableau de distances en pages 61-62.
- Pour déterminer la taille d'écran pour une distance donnée, consultez le tableau de distances en pages 61-62.
Remarque : Plus le projecteur est éloigné de l'écran, plus l'image projetée est grande et le décalage vertical augmente proportionnellement.
IMPORTANT!
N'utilisez pas le projecteur dans une autre orientation que sur une table ou monté au plafond. Le projecteur doit être horizontal et ne doit pas être incliné vers l'avant/vers l'arrière ou à gauche/à droite. Toute autre orientation annulera la garantie et peut réduire la durée de vie de la lampe du projecteur ou du projecteur lui-même. Pour obtenir des conseils sur une installation non standard, veuillez contacter Optoma.
CONFIGURATION ET INSTALLATION

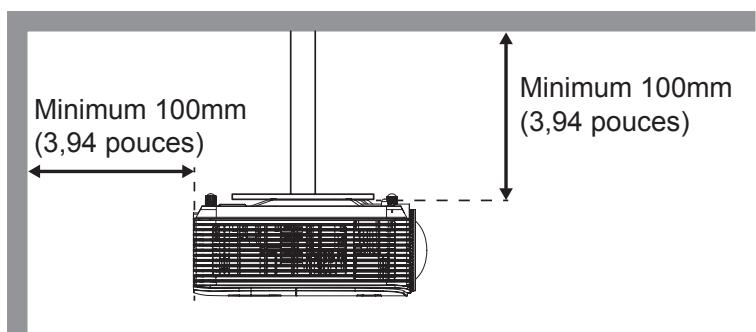

Avis relatif à l'installation du projecteur
- Placez le projecteur en position horizontale.
L'angle d'inclinaison du projecteur ne doit pas dépasser 15 degrés et le projecteur ne doit pas être installé d'une autre façon que le montage sur bureau et au plafond, dans le cas contraire la durée de vie de la lampe peut diminuer significativement et peut entraîner d'autres dommages imprévisibles.
• Laissez au moins 30 cm d'espace autour de l'orifice d'évacuation.
• Assurez-vous que les orifices d'arrivée ne recyclent pas l'air chaud provenant de l'orifice d'évacuation.
- En cas d'utilisation du projecteur dans un espace clos, assurez-vous que la température de l'air environnant dans l'enceinte ne dépasse pas la température de fonctionnement lorsque le projecteur fonctionne et que les orifices d'admission et d'évacuation d'air ne sont pas obstrués.
- Toutes les enceintes doivent réussir une évaluation thermique certifiée pour s'assurer que le projecteur ne recycle pas l'air évacué; car cela pourrait causer l'arrêt de l'appareil même si la température de l'enceinte est dans la plage de température de fonctionnement acceptable.
CONFIGURATION ET INSTALLATION
Connector des sources au projecteur
Type 1 (8 IO)
CONFIGURATION ET INSTALLATION

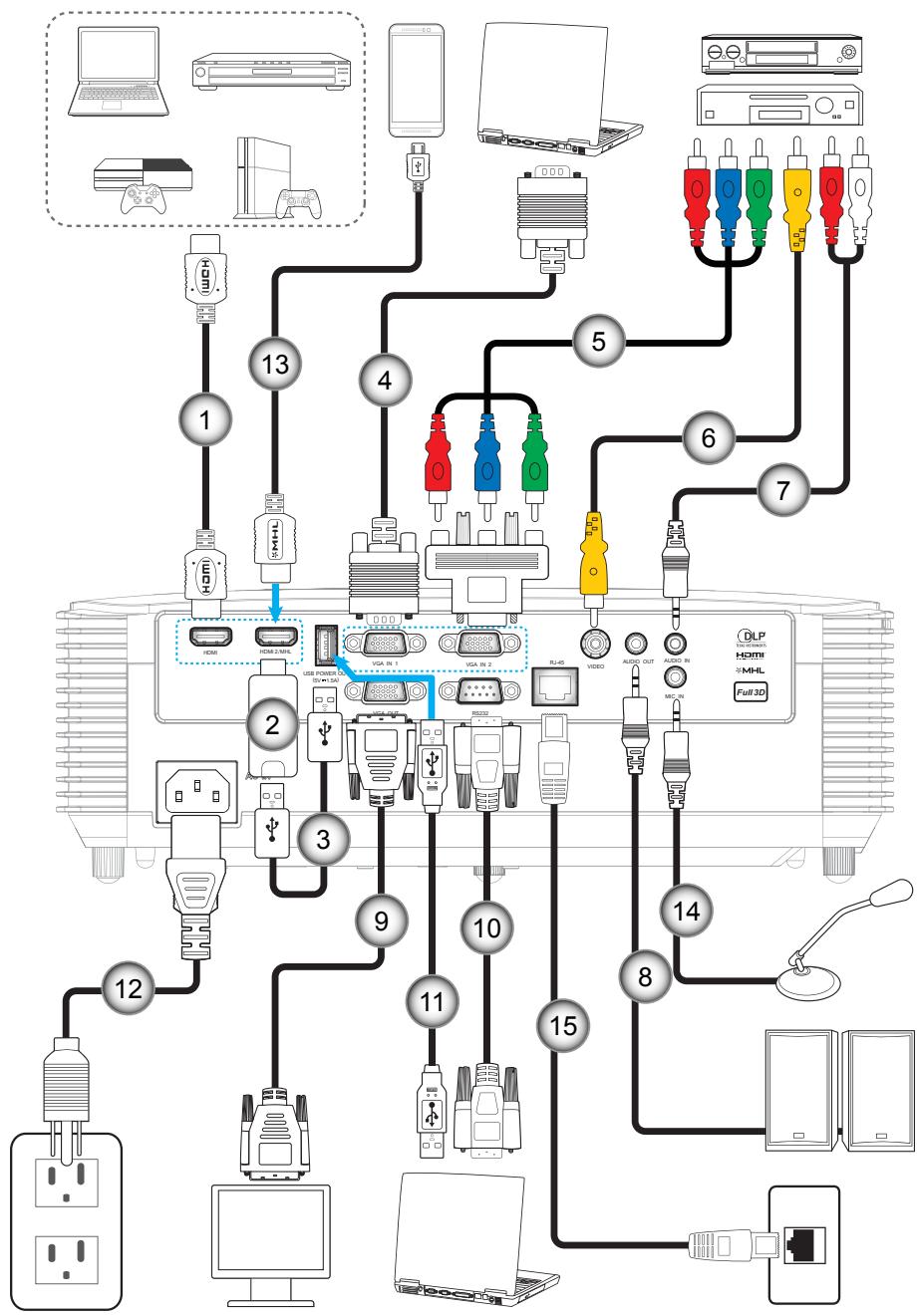

Type 2 (12 IO)
CONFIGURATION ET INSTALLATION
| No. | Élément | Type 1 (8 IO) | Type 2 (12 IO) |
| 1. | Câble HDMI | √ | √ |
| 2. | Clé HDMI | √ | √ |
| 3. | Câble Alimentation USB | √ | √ |
| 4. | Câble VGA In | √ | √ |
| 5. | Câble composant RCA | √ | √ |
| 6. | Câble vidéo | √ | √ |
| 7. | Câble d'entrée audio | √ | √ |
| 8. | Câble de sortie audio | √ | √ |
| 9. | Câble Sortie VGA | √ | √ |
| 10. | Câble RS232 | √ | √ |
| 11. | Câble USB | √ | √ |
| 12. | Cordon d'alimentation | √ | √ |
| 13. | Câble MHL | Sans objet | √ |
| 14. | Câble d'entrée microphone | Sans objet | √ |
| 15. | Câble RJ-45 | Sans objet | √ |
Remarque : "√" signifie que l'élément est pris en charge, "N/A" signifie que l'élément n'est pas disponible.
CONFIGURATION ET INSTALLATION
Réglage de l'image projetée
Hauteur de l'image
Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.
- Repérez le pied réglable que vous souhaitez régler sous le projecteur.
- Faites tourner le pied réglable dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter.
Mise au point
• Pour ajuster la mise au point, tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible.
Remarque : Le projecteur se mettra au point sur une distance de 0,4m à 3,1m.
CONFIGURATION ET INSTALLATION
Installation et remplacement des piles
-
Appuyez fermement et faire coulisser le couvercle des piles.
-
Installez la nouvelle pile dans le logement. Retirez l'ancienne pile et installez la nouvelle (CR2025). Assurez-vous que le côté avec un "+" est orienté vers le haut.
-
Remettez le couvercle.
MISE EN GARDE : Pour assurer un fonctionnement sûr, veuillez respecter les précautions suivantes :
• Utilisez une pile de type CR2025.
- Évitez tout contact avec l'eau ou un liquide.
• N'exposez pas la télécommande à l'humidité ni à la chaleur.
• Ne laissez pas tomber la télécommande.
• Si la pile a fuit dans la télécommande, essuyez soigneusement le boîtier et installez la nouvelle pile.
• Il y a risque d'explosion si la pile est remplacée par un type incorrect.
- Éliminez les piles usagées selon les instructions.
CONFIGURATION ET INSTALLATION
Portée effective
Le capteur à infrarouge (IR) de la télécommande se trouve sur le dessus du projecteur. Veillez à tenir la télécommande à un angle de 30 degrés à la perpendiculaire du capteur supérieur de la télécommande IR du projecteur pour un fonctionnement correct. La distance entre la télécommande et le capteur ne doit pas dépasser 6 mètres (environ 20 pieds).
Remarque : Lorsque vous dirigez la télécommande directement (à un angle de 0 degré) vers le capteur IR, la distance entre la télécommande et le capteur doit être au maximum de 8 mètres (\~ 26 pieds).
• Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et le capteur IR sur le projecteur.
• Assurez-vous que l'émetteur IR de la télécommande n'est pas ébloui directement par la lumière du soleil ou les lampes fluorescentes.
- Gardez la télécommande à l'écart des lampes fluorescentes (plus de 2 mètres), sans quoi la télécommande pourrait mal fonctionner.
- Si la télécommande se trouve à proximité de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.
- Si la télécommande et le projecteur sont à très courte distance, la télécommande peut cesser de fonctionner.
- Lorsque vous pointez vers l'écran, la distance effective est inférieure à 6 mètres de la télécommande à l'écran, avec un reflet des faisceaux IR vers le projecteur. Cependant, la portée effective peut changer en fonction des écrans.
UTILISER LE PROJECTEUR
Mise sous/hors tension du projecteur
Marche
- Branchez le cordon d'alimentation et le câble de signal/source de façon ferme. Lorsqu'il est connecté, le voyant LED Marche/Veille s'éclaire en rouge.
- Allumez le projecteur en appuyant sur "⏻" sur le clavier du projecteur ou la télécommande.
- Un écran de démarrage s'affichera pendant environ 10 secondes et la LED Marche/Veille clignotera en bleu.
Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner votre langue préférée, l'orientation de projection et d'autres paramètres.
Mise hors tension
- Éteignez le projecteur en appuyant sur "⚡" sur le clavier du projecteur ou la télécommande.
- Le message illustré ci-dessous s'affichera :
- Appuyez à nouveau le bouton "⏻" pour confirmer, dans le cas contraire le message disparaîtra après 15 secondes. Lorsque vous appuyez de nouveau sur le bouton "⏻", le système s'éteindra.
- Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et la DEL Marche/Veille clignote en bleu. Lorsque le voyant DEL Marche/Veille s'allume en rouge, cela indique que le projecteur est entré en mode Veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez simplement sur le bouton "∅" à nouveau pour allumer le projecteur.
- Débranchez le cordon d'alimentation de la prise de courant et du projecteur.
Remarque : Il est déconseillé de mettre sous tension le projecteur immédiatement après une procédure de mise hors tension.
UTILISER LE PROJECTEUR
Sélectionner une source d'entrée
Mettez en marche la source connectée que vous souhaitez afficher à l'écran, telle qu'un ordinateur, un notebook, un lecteur vidéo, etc. Le projecteur détectera automatiquement la source. Si plusieurs sources sont connectées, appuyez sur le bouton Source du clavier du projecteur ou de la télécommande pour sélectionner l'entrée de votre choix.
Navigation dans le menu et fonctionnalités
Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.
- Pour ouvrir le menu OSD, appuyez le bouton 📄 sur la télécommande ou sur le clavier du projecteur.
- Lorsque l'OSD s'affiche, utilisez les touches ▲▼ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, appuyez la touche ← ou ▶ pour entrer dans le sous-menu.
- Utilisez les touches ◀▶ pour sélectionner l'élément dans le sous-menu puis sur la touche ← ou sur ▶ pour afficher d'autres paramètres. Réglez les paramètres à l'aide des touches ◀▶.
- Sélectionner l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
- Appuyez sur ← ou ▶ pour confirmer et l'écran retournera au menu principal.
- Pour quitter, appuyez de nouveau sur ◀ ou sur 📄 . Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.
Type 1 (8 IO)
UTILISER LE PROJECTEUR
Type 2 (12 IO)
UTILISER LE PROJECTEUR
Arborescence du menu OSD
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Affichage | Réglages image | Mode Affichage | Présentation | ||
| Lumineux | |||||
| Cinéma | |||||
| Jeu | |||||
| sRVB | |||||
| DICOM SIM. | |||||
| Utilisateur | |||||
| Trois dimensions | |||||
| Couleur du Mur | Arrêt [Val. par défaut] | ||||
| Tableau noir | |||||
| Jaune léger | |||||
| Vert léger | |||||
| Bleu léger | |||||
| Rose | |||||
| Gris | |||||
| Luminosité | -50~50 | ||||
| Contraste | -50~50 | ||||
| Netteté | 1~15 | ||||
| Couleur | -50~50 | ||||
| Teinte | -50~50 | ||||
| Gamma | Film | ||||
| Vidéo | |||||
| Graphique | |||||
| Standard(2.2) | |||||
| 1.8 | |||||
| 2.0 | |||||
| 2.4 | |||||
| Param. coul | BrilliantColorTM | 1~10 | |||
| Temp. Couleur | Chaud | ||||
| Moyen | |||||
| Cool | |||||

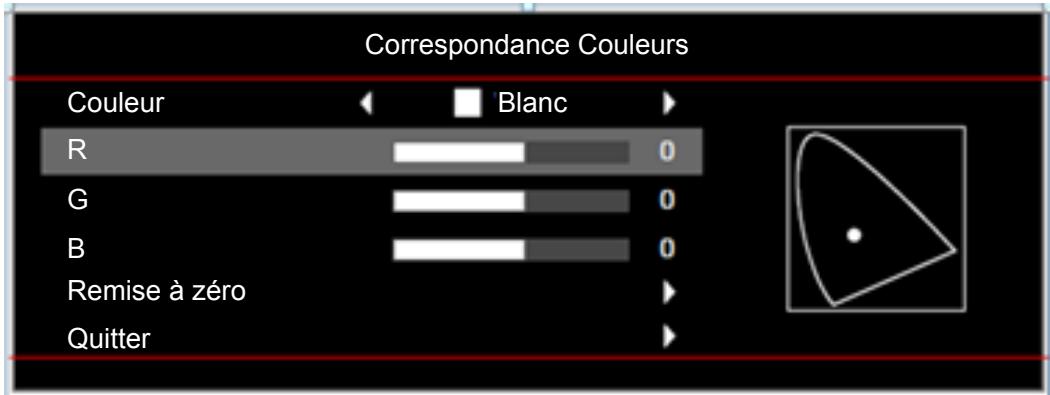

| Correspondance Couleurs | Couleur | R [Val. par défaut] | |||
| G | |||||
| B | |||||
| C | |||||
| Y | |||||
| M | |||||
| W | |||||
| Teinte | -50~50 [Val. par défaut : 0] | ||||
| Saturation | -50~50 [Val. par défaut : 0] | ||||
| Gain | -50~50 [Val. par défaut : 0] |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Affichage | Réglages image | Param. coul | Correspondance Couleurs | Remise à zéro | Annuler [Val. par défaut] |
| Oui | |||||
| Quitter | |||||
| Gain/Tendance RVB | Gain Rouge | -50~50 | |||
| Gain Vert | -50~50 | ||||
| Gain Bleue | -50~50 | ||||
| Tendance Rouge | -50~50 | ||||
| Tendance Verte | -50~50 | ||||
| Tendance Bleue | -50~50 | ||||
| Remise à zéro | Annuler [Val. par défaut] | ||||
| Oui | |||||
| Quitter | |||||
| Echelle Chroma. [Entrée non HDMI] | Automatique [Val. par défaut] | ||||
| RVB | |||||
| YUV | |||||
| Echelle Chroma. [Entrée HDMI] | Automatique [Val. par défaut] | ||||
| RVB (0~255) | |||||
| RVB (16~235) | |||||
| YUV | |||||
| Niveau Blanc | 0~31 (dépend du signal) | ||||
| Niveau Noir | -5~5 (dépend du signal) | ||||
| IRE | 0 | ||||
| 7.5 | |||||
| Signal | Automatique | Arrêt | |||
| Marche[Val. par défaut] | |||||
| Fréquence | -10~10 (dépend du signal) [Val. par défaut : 0] | ||||
| Suivi | 0~31 (dépend du signal) [Val. par défaut : 0] | ||||
| Position Horiz. | -5~5 (dépend du signal) [Val. par défaut : 0] | ||||
| Position Vert. | -5~5 (dépend du signal) [Val. par défaut : 0] | ||||
| Mode Lumineux | Lumineux | ||||
| Eco. | |||||
| Dynamic | |||||
| Eco+ | |||||
| Remise à zéro | |||||
| Trois dimensions | Mode 3D | Arrêt [Val. par défaut] | |||
| DLP-Link | |||||
| 3D->2D | Trois dimensions [Val. par défaut] | ||||
| L | |||||
| R |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Affichage | Trois dimensions | Format 3D | Automatique [Val. par défaut] | ||
| SBS | |||||
| Haut et bas | |||||
| Superposés | |||||
| Invers. Sync 3D | Marche | ||||
| Arrêt[Val. par défaut] | |||||
| Ratio | 4:3 | ||||
| 16:9 | |||||
| 16:10 [modèle WXGA] | |||||
| LBX[sauf le modèle XGA] | |||||
| Natif | |||||
| Automatique | |||||
| Masquage | 0~10 [Val. par défaut : 0] | ||||
| Zoom | -5~25 [Val. par défaut : 0] | ||||
| Déplacement image |  H | -50~50 [Val. par défaut : 0] | |||
 V | -50~50 [Val. par défaut : 0] | ||||
| Trapèze | -20 ~ 20 [Val. par défaut : 0] | ||||
| Audio | Muet | Arrêt [Val. par défaut] | |||
| Marche | |||||
| Volume | 0-10 [Val. par défaut : 5] | ||||
| Entrée audio/Mic | Entrée audio [Val. par défaut] | ||||
| Mic | |||||
| Réglages | Projection | Devant  [Val. par défaut] | |||
Arrière  | |||||
Plafond haut  | |||||
Arrière haut  | |||||
| Type d'écran [Modèle WXGA] | 16:9 | ||||
| 16:10 [Val. par défaut] | |||||
| Paramètres Lampe | Rappel de Lampe | Arrêt | |||
| Marche [Val. par défaut] | |||||
| Mise à zéro lampe | Annuler [Val. par défaut] | ||||
| Oui | |||||
| Réglages filtre | Filtre optionnel installé | Oui | |||
| Non | |||||
| Heures d'utilisation filtre | (Lecture seule) | ||||
| Rappel filtre | Arrêt | ||||
| 300hr | |||||
| 500hr [Val. par défaut] | |||||
| 800hr | |||||
| 1000hr |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Réglages | Réglages filtre | Remise à zéro filtre | Annuler [Val. par défaut] | ||
| Oui | |||||
| Réglages puissance | Allumage direct | Arrêt [Val. par défaut] | |||
| Marche | |||||
| Signal marche | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Arrêt Auto (min) | 0~180 (incréments de 5 min)[Val. par défaut : 20] | ||||
| Sleep Timer (min) | 0~990 (incréments de 30 min)[Val. par défaut : 0] | ||||
| Toujours en marche | Non [Val. par défaut] | ||||
| Oui | |||||
| Résumé rapide | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Mode puissance (Veille) | Actif | ||||
| Eco. [Val. par défaut] | |||||
| LAN (veille) | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Sortie VGA (veille) | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Alimentation USB | Arrêt | ||||
| Marche | |||||
| Automatique [Val. par défaut] | |||||
| Sécurité | Sécurité | Arrêt | |||
| Marche | |||||
| Sécurité Horloge | Mois | ||||
| Jour | |||||
| Heure | |||||
| Changer mot passe | |||||

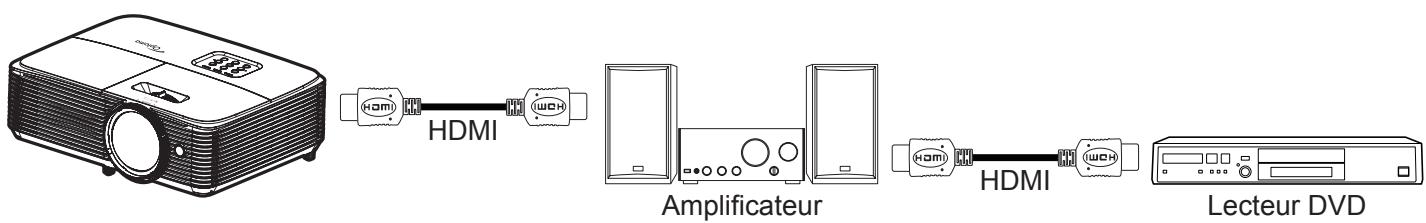

| Paramètres lien HDMI | Lien HDMI | Arrêt | |||
| Marche | |||||
| TV inclusive | Non | ||||
| Oui | |||||
| Commutation of | Mutuel | ||||
| PJ --> Appareil | |||||
| Appareil --> PJ | |||||
| Commutation on | Arrêt | ||||
| Marche | |||||
| Mire | Green Grid | ||||
| Magenta Grid | |||||
| White Grid | |||||
| Blanc | |||||
| Arrêt |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Réglages | Reglages télécommande [dépend de la télécommande] | Fonction IR | Marche | ||
| Arrêt | |||||
| Utilisateur1 [dépend du modèle][(*) sur Type 2 (12 IO) uniquement] | HDMI 2* | ||||
| VGA 2* | |||||
| Mire | |||||
| LAN* | |||||
| Luminosité | |||||
| Contraste | |||||
| Sleep Timer [Val. par défaut] | |||||
| Correspondance Couleurs | |||||
| Temp. Couleur | |||||
| Gamma | |||||
| Projection | |||||
| Paramètres Lampe | |||||
| Zoom | |||||
| Figer | |||||
| MHL* | |||||
| Utilisateur2 [dépend du modèle][(*) sur Type 2 (12 IO) uniquement] | HDMI 2* | ||||
| VGA 2* | |||||
| Mire | |||||
| LAN* | |||||
| Luminosité | |||||
| Contraste | |||||
| Sleep Timer | |||||
| Correspondance Couleurs [Val. par défaut] | |||||
| Temp. Couleur | |||||
| Gamma | |||||
| Projection | |||||
| Paramètres Lampe | |||||
| Zoom | |||||
| Figer | |||||
| MHL* | |||||
| Utilisateur3 [dépend du modèle][(*) sur Type 2 (12 IO) uniquement] | HDMI 2* | ||||
| VGA 2* | |||||
| Mire | |||||
| LAN* | |||||
| Luminosité | |||||
| Contraste | |||||
| Sleep Timer | |||||
| Correspondance Couleurs | |||||
| Temp. Couleur [Val. par défaut] | |||||
| Gamma | |||||
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Réglages | Reglages télécommande [dépend de la télécommande] | Utilisateur3 [dépend du modèle][(*) sur Type 2 (12 IO) uniquement] | Projection | ||
| Paramètres Lampe | |||||
| Zoom | |||||
| Figer | |||||
| MHL* | |||||
| ID Projecteur | 0~99 | ||||
| Options | Langue | English [Val. par défaut] | |||
| Deutsch | |||||
| Français | |||||
| Italiano | |||||
| Español | |||||
| Português | |||||
| Polski | |||||
| Nederlands | |||||
| Svenska | |||||
| Norsk/Dansk | |||||
| Suomi | |||||
| ελληνικά | |||||
| 繁體中文 | |||||
| 简体中文 | |||||
| 日本語 | |||||
| 한국어 | |||||
| Русский | |||||
| Magyar | |||||
| Čeština | |||||
| عربي | |||||
| 'ɪnɪŋ | |||||
| Türkçe | |||||
| فارسى | |||||
| Tiếng Việt | |||||
| Bahasa Indonesia | |||||
| Română | |||||
| Slovenčina | |||||
| Légendage | CC1 | ||||
| CC2 | |||||
| Arrêt[Val. par défaut] | |||||
| Réglage Menu | Pos. Menu | Haut gauche | |||
| Haut droite | |||||
| Centre [Val. par défaut] | |||||
| Bas gauche | |||||
| Bas droite |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Réglages | Options | Réglage Menu | Menu Timer | Arrêt | |
| 5sec | |||||
| 10sec [Val. par défaut] | |||||
| Source auto | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Source d'Entrée[(*) sur Type 2 (12 IO) uniquement] | HDMI ou HDMI1* | ||||
| HDMI2/MHL* | |||||
| VGA ou VGA1* | |||||
| VGA2* | |||||
| Vidéo | |||||
| Nom de l'entrée[(*) sur Type 2 (12 IO) uniquement] | HDMIou HDMI1* | Val. par défaut [Val. par défaut] | |||
| Personnaliser | |||||
| HDMI2/MHL* | Val. par défaut [Val. par défaut] | ||||
| Personnaliser | |||||
| VGAou VGA1* | Val. par défaut [Val. par défaut] | ||||
| Personnaliser | |||||
| VGA2* | Val. par défaut [Val. par défaut] | ||||
| Personnaliser | |||||
| Vidéo | Val. par défaut [Val. par défaut] | ||||
| Personnaliser | |||||
| Haute Altitude | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Arrêt sur image | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Clavier Verrouillé | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Info Cachées | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Logo | Val. par défaut [Val. par défaut] | ||||
| Neutre | |||||
| Couleur Arr Plan | Aucun [Val. par défaut :pour Vidéo/Pro-AV] | ||||
| Bleu [Val. par défaut pour modèle Données] | |||||
| Rouge | |||||
| Vert | |||||
| Gris | |||||
| Logo | |||||
| Remise à zéro | Réinitialiser Menu | Annuler [Val. par défaut] | |||
| Oui | |||||
| Réinitialiser aux valeurs par défaut | Annuler [Val. par défaut] | ||||
| Oui |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Réseau (Type 2 (12 IO) uniquement) | LAN | Etat Réseau | (lecture seule) | ||
| Adresse MAC | (lecture seule) | ||||
| DHCP | Arrêt [Val. par défaut] | ||||
| Marche | |||||
| Adresse IP | 192.168.0.100 [Val. par défaut] | ||||
| Masque s.-réseau | 255.255.255.0 [Val. par défaut] | ||||
| Passerelle | 192.168.0.254 [Val. par défaut] | ||||
| DNS | 192.168.0.51 [Val. par défaut] | ||||
| Remise à zéro | |||||

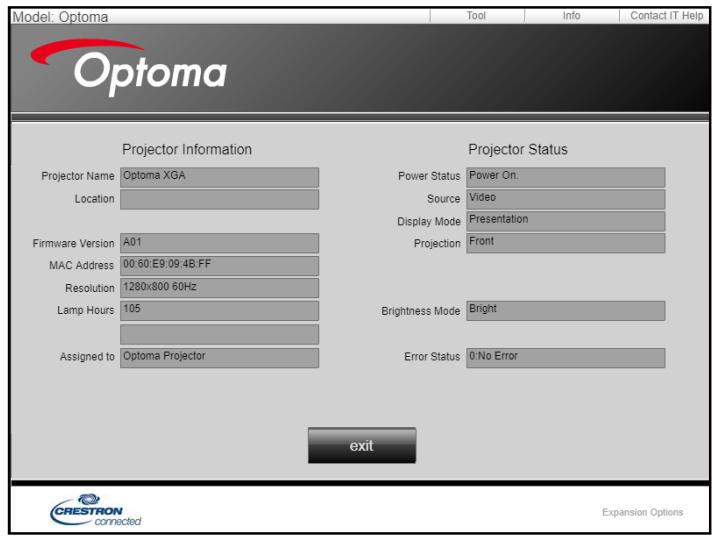

| Contrôle | Crestron | Arrêt | |||
| Marche [Val. par défaut]Remarque : Port 41794. | |||||
| Extron | Arrêt | ||||
| Marche [Val. par défaut]Remarque : Port 2023. | |||||
| PJ Link | Arrêt | ||||
| Marche [Val. par défaut]Remarque : Port 4352. | |||||
| AMX Device Discovery | Arrêt | ||||
| Marche [Val. par défaut]Remarque : Port 9131. | |||||
| Telnet | Arrêt | ||||
| Marche [Val. par défaut]Remarque : Port 23. | |||||
| HTTP | Arrêt | ||||
| Marche [Val. par défaut]Remarque : Port 80. | |||||
| Info | Norme | ||||
| Numéro de série | |||||
| Source | |||||
| Résolution | 00x00 | ||||
| Taux de rafraichissement | 0,00Hz | ||||
| Mode Affichage | |||||
| Mode puissance (Veille) | |||||
| Heures lampe | Lumineux | 0 hr | |||
| Eco. | 0 hr | ||||
| Dynamic | 0 hr | ||||
| Eco+ | 0 hr | ||||
| Total | |||||
| Etat Réseau (Type 2 (12 IO) uniquement) | |||||
| Adresse IP (Type 2 (12 IO) uniquement) | |||||
| ID Projecteur | 00~99 | ||||
| Heures d'utilisation filtre |
UTILISER LE PROJECTEUR
| Menu principal | Sous-menu | Sous-menu 2 | Sous-menu 3 | Sous-menu 4 | Valeurs |
| Info | Mode Lumineux | ||||
| Version FW | Système | ||||
| LAN (Type 2 (12 IO) uniquement) | |||||
| MCU |
Remarque : Les options de menu disponibles varient en fonction du type de modèle.
UTILISER LE PROJECTEUR
Menu Affichage
Afficher le menu des réglages image
Mode Affichage
Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.
- Présentation: Ce mode convient à l'affichage de présentations PowerPoint quand le projecteur est connecté au PC.
• Lumineux: Luminosité maximale depuis l'entrée PC.
• Cinéma: Sélectionner ce mode pour le home cinéma. - Jeu: Sélectionner ce mode pour augmenter le niveau de luminosité et le niveau de temps de réponse afin de profiter des jeux vidéo.
• sRVB: Couleur précise standardisée.
• DICOM SIM.: Ce mode peut projeter une image médicale monochrome, comme une radiographie à rayons X, des IRM, etc.
• Utilisateur: Mémorise les paramètres de l'utilisateur. - Trois dimensions: Pour bénéficier de l'effet 3D, vous devez disposer de lunettes 3D. Assurez-vous que votre appareil portable/PC dispose d'une carte graphique avec tampon quadruple à sortie 120 Hz et un lecteur 3D installé.
Couleur du Mur
Utilisez cette fonction pour obtenir une image d'écran optimisée en fonction de la couleur des murs. Sélectionnez parmi Arrêt, Tableau noir, Jaune léger, Vert léger, Bleu léger, Rose, et Gris.
Luminosité
Règle la luminosité de l'image.
Contraste
Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.
Netteté
Règle la netteté de l'image.
Couleur
Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.
Teinte
Règle la balance des couleurs du rouge et du vert.
Gamma
Réglez le type de la courbe gamma. Après le démarrage initial et une fois le réglage précis terminé, suivez les étapes du Réglage du Gamma pour optimiser la sortie de votre image.
• Film: Pour le home cinéma.
• Vidéo: Pour la source vidéo ou TV.
• Graphique: Pour la source PC/Photo.
• Standard(2.2): Pour les réglages standard.
• 1.8/ 2.0/ 2.4: Pour une source PC/Photo spécifique.
UTILISER LE PROJECTEUR
Param. coul
Configurer les param. coul.
- BrilliantColor™: Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image.
• Temp. Couleur: Sélectionner une temp. Couleur entre Chaud, Moyen et Cool.
• Correspondance Couleurs: Sélectionner les options suivantes :
– Couleur: Ajustez le niveau de rouge (R), vert (G), noir (B), cyan (C), jaune (Y), magenta (M) et blanc (W) de l'image.
– Teinte: Règle la balance des couleurs du rouge et du vert.
- Saturation: Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.
– Gain: Réglage de la luminosité de l'image.
- Remise à zéro: Restaurez les paramètres par défaut de la correspondance Couleurs.
– Quitter: Quitter le menu "Correspondance Couleurs".
- Gain/Tendance RVB: Ces paramètres vous permettent de configurer la luminosité (gain) et le contraste (teinte) d'une image.
- Remise à zéro: Restaurez les paramètres par défaut de gain/Tendance RVB.
– Quitter: Quitter le menu "Gain/Tendance RVB".
- Echelle Chroma. (Entrée non HDMI uniquement): Sélectionnez un type de matrice couleur approprié entre les valeurs suivantes : Automatique, RVB ou YUV.
- Echelle Chroma. (Entrée HDMI uniquement): Sélectionnez un type de matrice couleur approprié entre les valeurs suivantes : Automatique, RVB (0\~255), RVB (16\~235), et YUV.
• Niveau Blanc: Permet à l'utilisateur de régler le Niveau Blanc lors de la saisie des signaux Vidéo.
Remarque : Le niveau de blanc ne peut être réglé que pour la source d'entrée Vidéo.
• Niveau Noir: Permet à l'utilisateur de régler le Niveau Noir lors de la saisie des signaux Vidéo.
Remarque : Le niveau de noir ne peut être réglé que pour la source d'entrée Vidéo.
- IRE: Permet à l'utilisateur de régler la valeur d'IRE lors de la saisie des signaux Vidéo.
Remarque :
• IRE est uniquement disponible avec le format NTSC.
• L'IRE ne peut être réglé que pour les sources d'entrée Vidéo.
UTILISER LE PROJECTEUR
Signal
Ajustez les options de signal.
- Automatique: Configure automatiquement le signal (la fréquence et la suivi sont grisées). Si l'option Automatique est désactivée, la fréquence et la suivi s'affichent pour permettre le réglage et l'enregistrement du paramétrage.
- Fréquence: Changez la fréquence des données d'affichage pour qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalement.
- Suivi: Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.
- Position Horiz.: Règle le positionnement horizontal de l'image.
- Position Vert.: Règle le positionnement vertical de l'image.
Remarque : Le signal ne peut être réglé que pour les sources d'entrée RVB/Composante.
Mode Lumineux
Réglez les paramètres du mode lumineux pour les projecteurs à base de lampes.
• Lumineux: Choisissez "Lumineux" pour augmenter la luminosité.
- Eco.: Choisissez "Eco." pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.
- Dynamic: Choisissez "Dynamic" pour atténuer l'alimentation de la lampe en fonction du niveau de luminosité du contenu et ajuster la consommation électrique de la lampe entre 100 et 35% de façon dynamique. La durée de vie de la lampe en est prolongée.
- Eco+: Quand le mode Eco+ est activé, le niveau de luminosité du contenu est automatiquement détecté pour réduire significativement la consommation de la lampe (jusqu'à 83%) lors des périodes d'inactivité.
Remise à zéro
Restaurez les paramètres par défaut des réglages couleur.
Menu Affichage 3D
Mode 3D
Utilisez cette option pour désactiver la fonction 3D ou sélectionnez la fonction 3D appropriée.
• Arrêt: Sélectionner "Arrêt" pour désactiver le mode 3D.
• DLP-Link: Sélectionner pour utiliser les réglages optimisés pour les lunettes 3D DLP.
3D->2D
Utilisez cette option pour spécifier comment le contenu 3D doit apparaître à l'écran.
• Trois dimensions: Affiche un signal 3D.
• L (Gauche) : Affiche le cadre gauche du contenu 3D.
• R (Droite) : Affiche le cadre droit du contenu 3D.
Format 3D
Utilisez cette option pour sélectionner le contenu en format 3D approprié.
- Automatique: Lorsqu'un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement.
• SBS: Affiche le signal 3D en format "Côte à côte".
• Haut et bas: Affiche un signal 3D au format "Haut et bas".
• Superposés: Affiche un signal 3D au format "Superposés".
UTILISER LE PROJECTEUR
Invers. Sync 3D
Utilisez cette option pour activer/désactiver la fonction invers. sync 3D.
Afficher le menu ratio
Ratio
Sélectionner le ratio de l'image affichée entre les options suivantes :
• 4:3: Ce format est pour des sources d'entrée 4:3.
• 16:9: Ce format est pour des sources d'entrée 16:9, par exemple les HDTV et les DVD améliorés pour TV à grand écran.
• 16:10 (modèle WXGA uniquement) : Ce format est pour les sources d'entrée 16:10, comme les portables à écran large.
- LBX(sauf le modèle XGA) : Ce format est pour une source de format letterbox non 16x9 et si vous utilisez des objectifs 16x9 pour afficher un format d'image de 2,35:1 en résolution pleine.
- Natif: Ce format affiche l'image d'origine sans aucune mise à l'échelle.
• Automatique: Sélectionne automatiquement le format d'affichage approprié.
Table de mise à l'échelle WXGA (type d'écran 16:10) :
Remarque :
• Type d'écran pris en charge 16:9 (1280x720), 16:10 (1280x800).
• Lorsque le type d'écran est 16:9, il n'y a aucun format 16x10 dans cette condition.
• Lorsque le type d'écran est 16:10, il n'y a aucun format 16x9 dans cette condition.
• Si l'utilisateur passe à Automatique, le mode Affichage changera automatiquement en même temps.
| 16 : 10 pour l'écran | 480i/p | 576i/p | 1080i/p | 720p | PC |
| 4x3 | Mise à l'échelle en 1066x800. | ||||
| 16x10 | Mise à l'échelle en 1280x800. | ||||
| LBX | Mise à l'échelle en 1280x960 puis afficher l'image 1280x800 au centre. | ||||
| Natif | Mappage au centre 1:1. | Affichage 1:1 1280x800. | 1280x720 centré. | Mappage au centre 1:1. | |
| Automatique | - Source d'Entrée est ajustée sur une zone d'affichage de 1280 x 800 et son format d'origine est respecté.- Si la source est 4:3, le redimensionnement auto sera 1066x800.- Si la source est 16:9, le redimensionnement auto sera 1280x720.- Si la source est 15:9, le redimensionnement auto sera 1280x768.- Si la source est 16:10, le redimensionnement auto sera 1280 x 800. | ||||
UTILISER LE PROJECTEUR
Règle de mappage automatique WXGA (type d'écran 16:10) :
| Automatique | Résolution d'entrée | Automatique/Mise à l'échelle | ||
| Résolution-H | Résolution-V | 1280 | 800 | |
| 4:3 | 640 | 480 | 1066 | 800 |
| 800 | 600 | 1066 | 800 | |
| 1024 | 768 | 1066 | 800 | |
| 1280 | 1024 | 1066 | 800 | |
| 1400 | 1050 | 1066 | 800 | |
| 1600 | 1200 | 1066 | 800 | |
| Portable large | 1280 | 720 | 1280 | 720 |
| 1280 | 768 | 1280 | 768 | |
| 1280 | 800 | 1280 | 800 | |
| SDTV | 720 | 576 | 1280 | 720 |
| 720 | 480 | 1280 | 720 | |
| HDTV | 1280 | 720 | 1280 | 720 |
| 1920 | 1080 | 1280 | 720 | |
Table de mise à l'échelle WXGA (type d'écran 16:9) :
| 16 : 9 pour l'écran | 480i/p | 576i/p | 1080i/p | 720p | PC |
| 4x3 | Mise à l'échelle en 960x720. | ||||
| 16x9 | Mise à l'échelle en 1280x720. | ||||
| LBX | Mise à l'échelle en 1280x960 puis afficher l'image 1280x720 au centre. | ||||
| Natif | Mappage au centre 1:1. | Affichage 1:1 1280x720. | 1280x720 centré. | Mappage au centre 1:1. | |
| Automatique | - Si ce format est sélectionné, le type d'écran deviendra automatiquement 16:9 (1280x720).- Si la source est 4:3, le redimensionnement auto sera 960x720.- Si la source est 16:9, le redimensionnement auto sera 1280x720.- Si la source est 15:9, le redimensionnement auto sera 1200x720.- Si la source est 16:10, le redimensionnement auto sera 1152x720. | ||||
UTILISER LE PROJECTEUR
Règle de mappage automatique WXGA (type d'écran 16:9) :
| Automatique | Résolution d'entrée | Automatique/Mise à l'échelle | ||
| Résolution-H | Résolution-V | 1280 | 720 | |
| 4:3 | 640 | 480 | 960 | 720 |
| 800 | 600 | 960 | 720 | |
| 1024 | 768 | 960 | 720 | |
| 1280 | 1024 | 960 | 720 | |
| 1400 | 1050 | 960 | 720 | |
| 1600 | 1200 | 960 | 720 | |
| Portable large | 1280 | 720 | 1280 | 720 |
| 1280 | 768 | 1200 | 720 | |
| 1280 | 800 | 1152 | 720 | |
| SDTV | 720 | 576 | 1280 | 720 |
| 720 | 480 | 1280 | 720 | |
| HDTV | 1280 | 720 | 1280 | 720 |
| 1920 | 1080 | 1280 | 720 | |
Table de mise à l'échelle XGA :
| Source | 480i/p | 576i/p | 1080i/p | 720p |
| 4x3 | Mettre à l'échelle à 1024x768. | |||
| 16x9 | Mettre à l'échelle à 1024x576. | |||
| Natif | Aucun redimensionnement n'est effectué, la résolution dépend de la source d'entrée affichée. | |||
| Automatique | - Si la source est 4:3, le redimensionnement auto sera 1024x768.- Si la source est 16:9, le redimensionnement auto sera 1024x576.- Si la source est 15:9, le redimensionnement auto sera 1024x614.- Si la source est 16:10, le redimensionnement auto sera 1024x640. | |||
Règle de mappage automatique XGA (type d'écran 16:9) :
| Automatique | Résolution d'entrée | Automatique/Mise à l'échelle | ||
| Résolution-H | Résolution-V | 1024 | 768 | |
| 4:3 | 640 | 480 | 1024 | 768 |
| 800 | 600 | 1024 | 768 | |
| 1024 | 768 | 1024 | 768 | |
| 1600 | 1200 | 1024 | 768 | |
| Portable large | 1280 | 720 | 1024 | 576 |
| 1280 | 768 | 1024 | 614 | |
| 1280 | 800 | 1024 | 640 | |
| SDTV | 720 | 576 | 1024 | 576 |
| 720 | 480 | 1024 | 576 | |
| HDTV | 1280 | 720 | 1024 | 576 |
| 1920 | 1080 | 1024 | 576 | |
UTILISER LE PROJECTEUR
Afficher le menu de masquage
Masquage
Utilisez cette fonction pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.
Afficher le menu de zoom
Zoom
Utilisez pour réduire ou agrandir une image sur l'écran de projection.
Afficher le menu de déplacement image
Déplacement image
Ajustez la position de l'image projetée horizontalement (H) ou verticalement (V).
Afficher le menu de trapèze
Trapèze
Règle la distorsion de l'image provoquée par l'inclinaison du projecteur.
Menu audio
Menu audio muet
Muet
Utilisez cette option pour désactiver temporairement le son.
- Marche: Choisir "Marche" pour couper le son.
• Arrêt: Choisir "Arrêt" pour allumer le son.
Remarque :
• La fonction "Muet" affecte le volume du haut-parleur interne et du haut-parleur externe.
• Lorsqu'un haut-parleur externe est connecté, le haut-parleur interne est automatiquement désactivé.
Menu volume audio
Volume
Ajustez le niveau du volume audio.
Menu Entrée audio/Mic
Entrée audio/Mic
Configure la fonction de commutation des canaux audio et du micro.
- Entrée audio: Entrée audio fonctionne pour la source d'entrée HDMI/VGA/Video.
• Mic: Seule l'entrée audio du micro est active.
UTILISER LE PROJECTEUR
Menu Configuration
Réglage du menu de projection
Projection
Sélectionner la projection préférée entre devant, arrière, plafond haut, et arrière haut.
Réglage du menu de type d'écran
Type d'écran (pour les modèle WXGA)
Choisissez le type d'écran entre 16:9 ou 16:10.
Réglage du menu de paramètres lampe
Rappel de Lampe
Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de changement de lampe s'affiche. Le message apparaîtra 30 heures avant la fin de sa durée de vie.
Mise à zéro lampe
Remet à zéro le décompte des heures de vie de la lampe après l'avoir remplacée.
Réglage du menu de réglages filtre
Filtre optionnel installé
Définissez le paramétrage du message d'avertissement.
• Oui: Affiche un message d'avertissement après 500 heures d'utilisation.
Remarque : "Heures d'utilisation filtre / Rappel filtre / Remise à zéro filtre" apparaît uniquement lorsque "Filtre optionnel installé" est "Oui".
• Non: Désactive le message d'avertissement.
Heures d'utilisation filtre
Affiche la durée de filtre.
Rappel filtre
Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de filtre modifié s'affiche. Les options disponibles comprennent Arrêt, 300hr, 500hr, 800hr et 1000hr.
Remise à zéro filtre
Réinitialisez le compteur du filtre à poussière après l'avoir remplacé ou nettoyé.
Réglage du menu de réglages puissance
Allumage direct
Choisissez "Marche" pour activer le mode Allumage Direct. Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à appuyer sur le bouton "Puissance" sur le pavé du projecteur ou de la télécommande.
UTILISER LE PROJECTEUR
Signal marche
Choisissez "Marche" pour activer le mode de puissance signal. Le projecteur s'allumera automatiquement lorsqu'un signal est détecté, sans avoir à appuyer sur le bouton "Puissance" sur le pavé du projecteur ou de la télécommande.
Remarque :
- Si l'option "Signal marche" est activée "Marche", la consommation électrique du projecteur en mode veille sera supérieure à 3 W.
• En raison de la directive ErP, cette fonction n'est pas disponible sur les modèles de la zone EMEA.
Arrêt Auto (min)
Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).
Sleep Timer (min)
Réglage de la minuterie de veille.
- Sleep Timer (min): Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).
Remarque : La minuterie de veille est réinitialisée à chaque fois lorsque le projecteur est éteint.
- Toujours en marche: Cochez pour toujours en marche la minuterie de veille.
Résumé rapide
Définissez le paramétrage du résumé rapide.
- Marche: Si le projecteur est éteint par accident, cette fonctionnalité permet de le rallumer immédiatement si cela est fait sous 100 secondes.
• Arrêt: Le ventilateur commence à refroidir le système 10 secondes après l'arrêt du projecteur.
Mode puissance (Veille)
Définissez le paramétrage du mode d'alimentation.
• Actif: Choisissez "Actif" pour retourner en veille normale (LAN activé, SORTIE VGA désactivée).
• Eco.: Choisissez "Eco." pour éviter de gaspiller du courant < 0,5 W.
Remarque : Les ventilateurs fonctionneront toujours en veille active si "Signal marche" est activé.
LAN (veille)
Active/Désactive la fonction LAN lorsque le projecteur est en mode veille.
Sortie VGA (veille)
Active/Désactive la fonction Sortie VGA lorsque le projecteur est en mode veille.
Alimentation USB
Définissez les réglages de l'alimentation USB.
- Marche: Le projecteur est toujours mis sous tension par une source d'alimentation USB.
• Arrêt: La fonction d'alimentation USB est désactivée. - Automatique: Le projecteur est mis sous tension automatiquement par une source d'alimentation USB.
UTILISER LE PROJECTEUR
Réglage du menu de Sécurité
Sécurité
Activez cette fonction pour demander un mot de passe avant d'utiliser le projecteur.
- Marche: Choisissez "Marche" pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
• Arrêt: Choisissez "Arrêt" pour pouvoir allumer le projecteur sans vérification du mot de passe.
Sécurité Horloge
Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.
Changer mot passe
Utilisez pour définir ou modifier le mot de passe qui est demandé lorsque vous allumez le projecteur.
Réglage du menu des paramètres lien HDMI
Remarque :
- Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les contrôler sur le même état mise sous tension ou mise hors tension avec la fonction de contrôle de Lien HDMI du menu à l'écran du projecteur. Ceci vous permet d'ajouter un appareil ou plusieurs à un groupe Mise sous tension ou Mise hors tension avec la fonction Lien HDMI. Dans une configuration typique, votre lecteur DVD peut être relié au projecteur via un amplificateur ou système home cinéma.
Lien HDMI
Activer/désactiver la fonction Lien HDMI. TV incluse, Commutation on et Commutation off ne seront disponibles que si ce paramètres est sur "Marche".
TV inclusive
Réglez sur "Oui" si vous préférez que la TV et le projecteur s'éteignent en même temps automatiquement. Pour empêcher les deux appareils d'être éteints en même temps, réglez ce paramètre sur "Non".
Commutation of
Alimentation CEC sur commande.
- Mutuel: Le projecteur et l'appareil CEC seront allumés en même temps.
- PJ --> Appareil: L'appareil CEC ne sera allumé qu'une fois le projecteur allumé.
- Appareil --> PJ: Le projecteur ne sera allumé qu'une fois l'appareil CEC allumé.
Commutation on
Activez cette fonction pour permettre au Lien HDMI et au projecteur de s'éteindre en même temps automatiquement.
UTILISER LE PROJECTEUR
Réglage du menu de mire
Mire
Sélectionnez la mire parmi grille verte, grille magenta, grille blanche, blanc ou désactivez cette fonction (Arrêt).
Réglage du menu des réglages télécommande
Fonction IR
Définissez le paramétrage de la fonction IR.
- Marche: Choisissez "Marche", le projecteur pourra fonctionner avec la télécommande du récepteur IR supérieur.
- Arrêt: Choisissez "Arrêt", ne pourra pas fonctionner avec la télécommande. En sélectionnant "Arrêt", vous pourrez utiliser les touches du pavé.
Utilisateur1/ Utilisateur2/ Utilisateur3
Affectez la fonction par défaut pour Utilisateur1, Utilisateur2 ou Utilisateur3 parmi HDMI 2, VGA 2, Mire, LAN, Luminosité, Contraste, Sleep Timer, Correspondance Couleurs, Temp. Couleur, Gamma, Projection, Paramètres Lampe, Zoom, Figer et MHL.
Remarque : Les options de menu disponibles varient en fonction du type de modèle.
Réglage du menu ID Projecteur
ID Projecteur
La définition ID peut être configurée par menu (plage 0\~99), et permet à l'utilisateur de contrôler un projecteur individuel en utilisant la commande RS232.
Réglage du menu des options
Langue
Sélectionner le menu OSD multilingue parmi anglais, allemand, français, italien, espagnol, portugais, polonais, néerlandais, suédois, norvégien / danois, finnois, grec, chinois traditionnel, chinois simplifié, japonais, coréen, russe, hongrois, tchécoslovaque, arabe, thaï, turc, persan, vietnamien, indonésien, roumain et slovaque.
Légendage
Le légendage est une version texte de l'audio du programme ou d'autres informations affichées à l'écran. Si le signal d'entrée contient un légendage, vous pouvez activer la fonction et regarder les chaînes. Les options disponibles comprennent "Arrêt", "CC1" et "CC2".
Remarque : Le légendage n'est disponible que pour Vidéo NTSC.
Réglage Menu
Réglez la position du menu sur l'écran et configurez les paramètres de temporisation du menu.
- Pos. Menu: Sélectionner la position du menu sur l'écran d'affichage.
- Menu Timer: Réglez la durée pendant laquelle le menu OSD reste visible sur l'écran.
Source auto
Si vous réglez cette option sur "Marche" et appuyez sur le bouton → du clavier du projecteur ou sur le bouton ⚫ de la télécommande, la source d'entrée disponible suivante est sélectionnée automatiquement. Réglez sur "Arrêt" pour désactiver la fonction de source automatique.
UTILISER LE PROJECTEUR
Source d'Entrée
Sélectionnez la source d'entrée parmi HDMI1, HDMI2/MHL, VGA1, VGA2 et Vidéo.
Remarque : Les options de menu disponibles varient en fonction du type de modèle.
Nom de l'entrée
Utilisez pour renommer la fonction d'entrée afin de faciliter l'identification. Les options disponibles comprennent HDMI1, HDMI2/MHL, VGA1, VGA2 et Vidéo.
Remarque : Les options de menu disponibles varient en fonction du type de modèle.
Haute Altitude
Quand "Marche" est sélectionné, les ventilateurs tournent plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.
Arrêt sur image
Choisissez "Marche" ou "Arrêt" pour verrouiller ou déverrouiller le réglage des paramètres du mode d'affichage.
Clavier Verrouillé
Si la fonction clavier verrouillé est "Marche", le clavier est verrouillé. Cependant, le projecteur pourra fonctionner avec la télécommande. En sélectionnant "Arrêt", vous pourrez réutiliser le pavé.
Info Cachées
Activez cette fonction pour masquer le message d'information.
• Arrêt: : Choisissez "Arrêt" pour afficher le message "Recherche".
- Marche: Choisissez "Marche" pour masquer le message d'information.
Logo
Utiliser cette fonction pour régler l'écran de démarrage. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.
- Val. par défaut: L'écran de démarrage par défaut.
- Neutre: Le logo ne s'affiche par sur l'écran de démarrage.
Couleur Arr Plan
Utilisez cette fonction pour afficher un écran de couleur bleue, rouge, verte, aucun ou logo, lorsqu'il n'y a pas de signal disponible.
Remarque : Si la couleur d'arrière-plan est réglée sur "Aucun", la couleur d'arrière plan est le noir.
Menu de réinitialisation des réglages
Réinitialiser Menu
Restaurez les paramètres par défaut des réglages du menu OSD.
Réinitialiser aux valeurs par défaut
Restaurez les paramètres par défaut des réglage Menu.
UTILISER LE PROJECTEUR
Menu Réseau
Remarque : Ce menu n'est applicable que sur le modèle Type 2 (12 E/S).
Menu Réseau LAN
Etat Réseau
Affiche l'état de connexion du réseau (lecture seule).
Adresse MAC
Affiche l'adresse MAC (lecture seule).
DHCP
Utilisez cette option pour activer ou désactiver la fonction DHCP.
- Marche: Le projecteur va obtenir une adresse IP automatiquement depuis votre réseau.
- Arrêt: Pour affecter une IP, un masque de sous-réseau, une passerelle et une configuration DNS manuellement.
Remarque : Le fait de quitter le menu OSD applique automatiquement les valeurs saisies.
Adresse IP
Affiche l'adresse IP.
Masque s.-réseau
Affiche le numéro de masque de sous-réseau.
Passerelle
Affiche la passerelle par défaut du réseau connecté au projecteur.
DNS
Affiche le numéro DNS.
Comment utiliser un navigateur web pour contrôler votre projecteur
- Activez "Marche" pour l'option DHCP sur le projecteur afin de permettre à un serveur DHCP d'affecter automatiquement une adresse IP.
- Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP du projecteur ("Réseau > LAN > Adresse IP").
- Entrez le Nom d'utilisateur et le Mot de passe puis cliquez sur "Connexion". L'interface Web de configuration du projecteur s'ouvre.
Remarque :
• Le nom d'utilisateur et le mot de passe par défaut sont "admin".
• Les étapes de cette section se basent sur le système d'exploitation Windows 7.
UTILISER LE PROJECTEUR
Effectuer une connexion directe de votre ordinateur au projecteur\*
- Activez l'option DHCP "Arrêt" sur le projecteur.
- Configurez l'adresse IP, le masque de sous réseau, la passerelle et le DNS sur le projecteur ("Réseau > LAN").

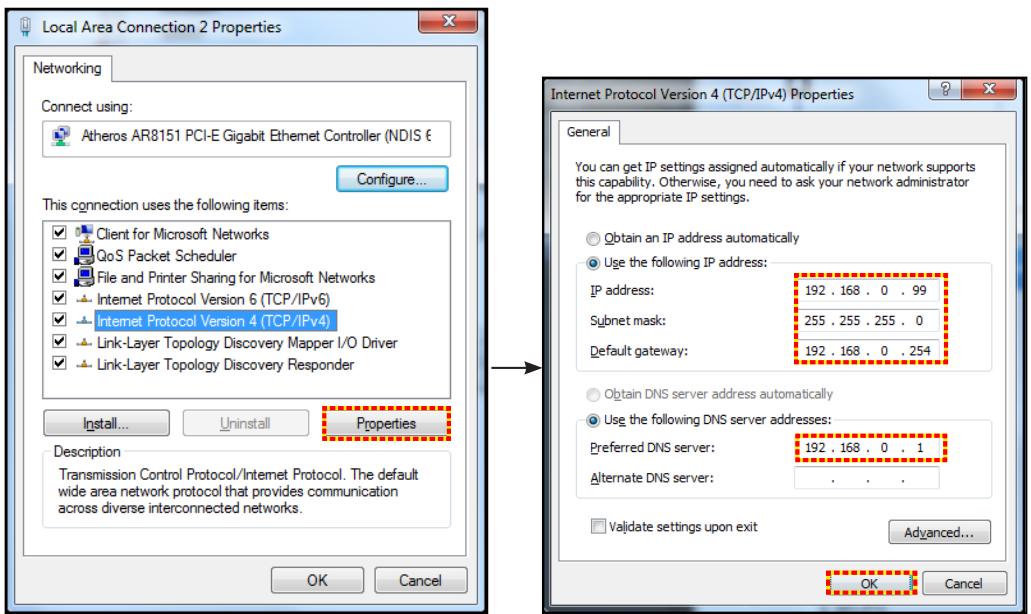

- Ouvrez la page Centre Réseau et partage sur votre PC, et affectez les mêmes paramètres réseau à votre PC que pour votre projecteur. Cliquez sur "OK" pour enregistrer les paramètres.
- Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP affectée à l'étape 3 dans le champ d'URL. Puis appuyez sur la touche "Valider".
Remise à zéro
Réinitialisez toutes les valeurs pour les paramètres LAN.
Menu Réseau : Contrôle
Crestron
Utilisez cette fonction pour sélectionner la fonction réseau (port : 41794).
Pour plus d'informations, visitez http://www.crestron.com et www.crestron.com/getroomview.
Extron
Utilisez cette fonction pour sélectionner la fonction réseau (port : 2023).
PJ Link
Utilisez cette fonction pour sélectionner la fonction réseau (port : 4352).
AMX Device Discovery
Utilisez cette fonction pour sélectionner la fonction réseau (port : 9131).
Telnet
Utilisez cette fonction pour sélectionner la fonction réseau (port : 23).
HTTP
Utilisez cette fonction pour sélectionner la fonction réseau (port : 80).
UTILISER LE PROJECTEUR
Menu configuration réseau paramètres de contrôle
Fonction LAN RJ45
Pour des raisons de simplicité et de convivialité, le projecteur fournit plusieurs fonctions de réseau et de gestion à distance. La fonction LAN/RJ45 du projecteur à travers un réseau, comme gérer à distance : Paramètres d'allumage/arrêt, de luminosité et de contraste. Vous pouvez également visualiser les informations d'état du projecteur, telles que : Source vidéo, Son-Muet, etc.
Fonctionnalités du terminal LAN câblé.
Ce projecteur peut être contrôlé à l'aide d'un PC (portable) ou autre appareil externe via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink.
- Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis.
• Extron est une marque déposée de Extron Electronics, Inc aux États-Unis.
• AMX est une marque déposée de AMX LLC, Inc aux États-Unis. - PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA.
Ce projecteur est pris en charge par les commandes spécifiques du contrôleur Crestron Electronics et logiciel correspondant, comme RoomView®.
http://www.crestron.com/
Ce projecteur est conforme pour prendre en charge les périphériques Extron pour référence.
http://www.extron.com/
Le projecteur est pris en charge par AMX (Device Discovery).
http://www.amx.com/
Ce projecteur prend en charge toutes les commandes de PJLink Classe1 (version 1.00).
http://pjlink.jbmia.or.jp/english/
Pour des informations plus détaillées sur les divers types d'appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d'appareil externe, veuillez contacter le Service d'assistance directement.
UTILISER LE PROJECTEUR
LAN RJ45
- Branchez un câble RJ45 sur les ports RJ45 du projecteur et du PC (portable).

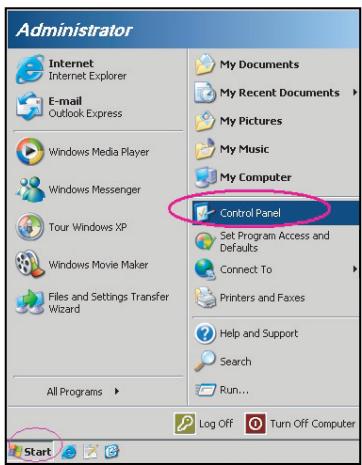

- Sur le PC (ordinateur portable), sélectionnez Start (Démarrer) > Control Panel (Panneau de configuration) > Network Connections (Connexions réseau).

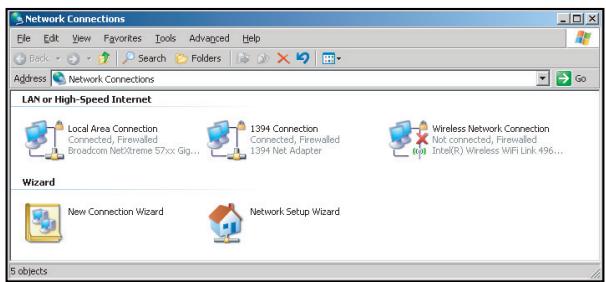

- Faites un clic droit sur Local Area Connection (Connexion au réseau local) et sélectionnez Property (Propriétés).
- Dans la fenêtre Properties (Propriétés), sélectionnez l'onglet General (Général), et sélectionnez Internet Protocol (TCP/IP) (Protocole Internet (TCP/IP)).

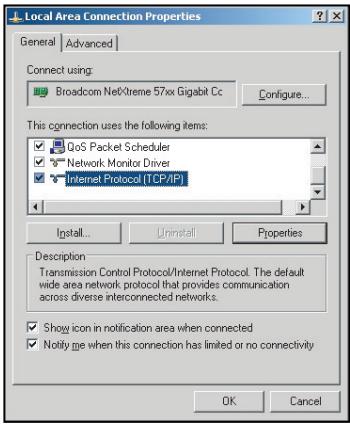

5. Cliquez sur "Propriétés".

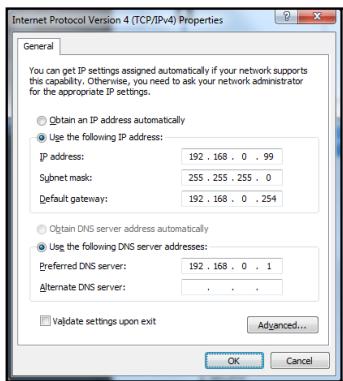

6. Saisissez l'adresse IP et le masque de sous-réseau, puis appuyez sur "OK".
- Appuyez sur le bouton "Menu" sur le projecteur.
- Ouvrez sur le projecteur Réseau > LAN.
-
Entrez les paramètres de connexion suivants :
-
DHCP: Arrêt
- Adresse IP: 192.168.0.100
– Masque s.-réseau: 255.255.255.0 - Passerelle: 192.168.0.254
-
DNS: 192.168.0.1
-
Appuyez sur "Valider" pour confirmer les paramètres.
- Ouvrez un navigateur Internet, par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0 ou une version ultérieure installée.
- Dans la barre d'adresse du projecteur, entrez l'adresse IP : 192.168.0.100.
- Appuyez sur "Valider".
UTILISER LE PROJECTEUR
Le projecteur est configuré pour une gestion à distance. La fonction LAN/RJ45 s'affiche comme suit :
Page d'informations
Contacter le service d'assistance
RS232 avec fonction Telnet
Il existe un autre moyen de contrôle RS232 dans le projecteur, appelé, "RS232 via TELNET" pour interface LAN/RJ45.
Guide de mise en route pour "RS232 via Telnet".
• Vérifiez et obtenez l'adresse IP de l'OSD du projecteur.
• Assurez-vous que l'ordinateur portable/le PC peut accéder à la page Web du projecteur.
• Assurez-vous que le "Pare-feu de Windows" est désactivé au cas où la fonction "TELNET" filtre votre ordinateur portable/PC.

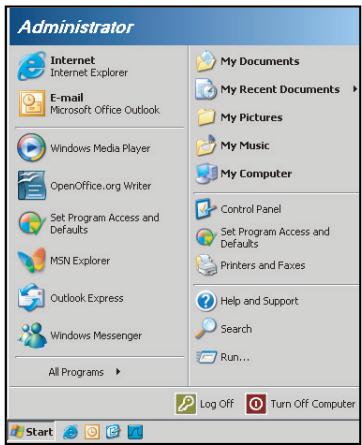

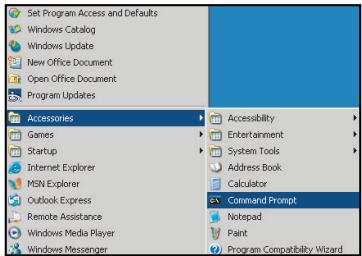

- Sélectionnez Démarrer > Tous les programmes. >Accessoires > Invite de commande.
- Saisissez le format de commande comme suit :
– telnet ttt.xxx.yyy.zzz 23 (touche "Valider" enfoncée)
- (ttt.xxx.yyy.zzz : Adresse-IP du projecteur)
- Si la connexion Telnet est prête et que l'utilisateur a saisi une commande RS232, puis appuyé sur le bouton "Valider", la commande RS232 fonctionnera.
Spécifications pour "RS232 via TELNET" :
- Telnet : TCP.
- Port Telnet : 23 (pour plus de détails, veuillez contacter l'agent ou l'équipe de service).
- Utilitaire Telnet : Windows "TELNET.exe" (mode console).
- Déconnexion pour contrôle RS232 via Telnet normalement : Fermez
-
l'utilitaire Windows Telnet directement une fois la connexion TELNET prête.
-
Limitation 1 pour contrôle Telnet :il y a moins de 50 octets pour les charges réseau successives pour l'application de contrôle Telnet.
- Limitation 2 pour contrôle Telnet :il y a moins de 26 octets pour une commande RS232 complète pour l'application de contrôle Telnet.
- Limitation 3 pour contrôle Telnet : Le délai minimum pour la commande RS232 suivante doit être plus de 200 (ms).
UTILISER LE PROJECTEUR
Menu Info
Menu Info
Affichez les informations du projecteur comme indiqué ci-dessous :
- Norme
- Numéro de série
- Source
- Résolution
• Taux de rafraichissement
• Mode Affichage
• Mode puissance (Veille) - Heures lampe
- Etat Réseau (*)
- Adresse IP (*)
• ID Projecteur
• Heures d'utilisation filtre
• Mode Lumineux - Version FW
Remarque : (*) Les options "Etat Réseau" et "Adresse IP" ne sont applicables que sur le modèle Type 2 (12 E/S).
ENTRETIEN
Remplacement de la lampe
Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, un message d'avertissement apparaît à l'écran.
Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.
Avertissement : Pour un montage au plafond, prenez des précautions lorsque vous ouvrez le panneau d'accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l'ampoule pour un montage au plafond. Des précautions doivent être obligatoirement prises afin d'éviter à des pièces desserrées de tomber du projecteur.
Avertissement : Le compartiment de la lampe est chaud! Laissez-le refroidir avant de changer la lampe!
Avertissement : Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.
Remplacement de la lampe (suite)

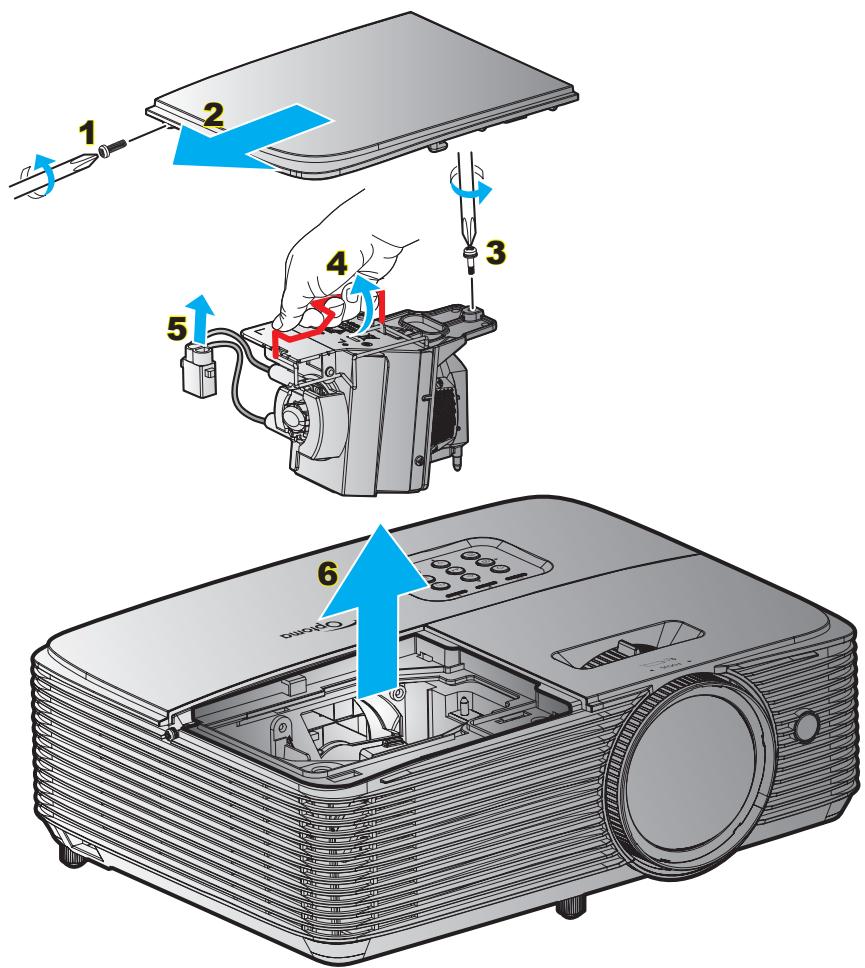

Procédure :
- Mettez le projecteur hors tension en appuyant sur le bouton "∅" de la télécommande ou sur le pavé numérique du projecteur.
- Laissez le projecteur refroidir pendant au moins 30 minutes.
- Débranchez le cordon d'alimentation.
- Desserrez la vis du couvercle. 1
- Enlevez le capot. 2
- Dévissez la vis sur le module de la lampe. 3
- Levez la poignée de la lampe. 4
- Retirez le cordon de la lampe. 5
- Retirez délicatement le module de lampe. 6
- Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse.
- Allumez le projecteur et réinitialisez le minuteur de la lampe.
- Mise à zéro lampe : (i) Appuyez sur "Menu" → (ii) Sélectionner "Réglages" → (iii) Sélectionner "Paramètres Lampe" → (iv) Sélectionner "Mise à zéro lampe" → (v) Sélectionner "Oui".
Remarque :
• Les vis du couvercle de la lampe et de la lampe ne peuvent pas être enlevées.
• Le projecteur ne peut pas être tourné si le couvercle de la lampe n'a pas été remis sur le projecteur.
- Ne touchez aucune partie en verre de la lampe. Les huiles de la peau peuvent endommager la lampe. Utilisez un chiffon sec pour nettoyer le module de la lampe s'il a été touché par accident.
ENTRETIEN
Installer et nettoyer le filtre à poussière
Installer le filtre à poussière
Remarque : Les filtres à poussière sont uniquement requis/fournis dans les régions poussiéreuses.
Nettoyer le filtre à poussière
Nous vous conseillons de nettoyer le filtre à poussière tous les trois mois. Nettoyez-le plus souvent si le projecteur est utilisé dans un environnement poussiéreux.
Procédure :
- Mettez le projecteur hors tension en appuyant sur le bouton "∅" de la télécommande ou sur le pavé numérique du projecteur.
- Débranchez le cordon d'alimentation.
- Enlevez le filtre à poussière délicatement. 1
- Nettoyer ou remplacer le filtre poussière. 2
- Pour installer le filtre à poussière, suivez les étapes précédentes dans l'ordre inverse.
Résolutions compatibles
Compatibilité numérique
| B0/Timing établi | B0/Timing standard | B0/Timing détaillé | B1/Mode vidéo | B1/Timing détaillé |
| 720 x 400 à 70 Hz | 1440x900 à 60 Hz | Timing natif : | 640x480p à 60 Hz | 720 x 480 à 60 Hz |
| 640x480 à 60 Hz | 1024x768 à 120 Hz | XGA: 1024x768 à 60 Hz | 720 x 480 à 60 Hz | 1280x720p à 60 Hz |
| 640x480 à 67Hz | 1280x800 à 60 Hz | WXGA: 1280x800 à 60 Hz | 1280x720p à 60 Hz | 1366x768 à 60 Hz |
| 640x480 à 72Hz | 1280x1024 à 60 Hz | 1920x1080i à 60 Hz | 1920x1080i à 50 Hz | |
| 640x480 à 75 Hz | 1680x1050 à 60 Hz | 720(1440)x480i à 60 Hz | 1920x1080p à 60 Hz | |
| 800x600 à 56 Hz | 1280x720 à 60 Hz | 1920x1080p à 60 Hz | ||
| 800x600 à 60 Hz | 1280x720 à 120 Hz | 720x576p à 50 Hz | ||
| 800x600 à 72 Hz | 1600x1200 à 60 Hz | 1280x720p à 50 Hz | ||
| 800x600 à 75 Hz | 1920x1080i à 50 Hz | |||
| 832x624 à 75 Hz | 720(1440)x576i à 50 Hz | |||
| 1024x768 à 60 Hz | 1920x1080p à 50 Hz | |||
| 1024x768 à 70 Hz | 1920x1080p à 24 Hz | |||
| 1024x768 à 75 Hz | 1920x1080p à 30 Hz | |||
| 1280x1024 à 75Hz | ||||
| 1152x870 à 75 Hz | ||||
Compatibilité analogique
| B0/Timing établi | B0/Timing standard | B0/Timing détaillé | B1/Timing détaillé |
| 720 x 400 à 70 Hz | 1440x900 à 60 Hz | Timing natif : | 1366x768 à 60 Hz |
| 640x480 à 60 Hz | 1024x768 à 120 Hz | XGA: 1024x768 à 60 Hz | |
| 640x480 à 67 Hz | 1280x800 à 60 Hz | WXGA: 1280x800 à 60 Hz | |
| 640x480 à 72 Hz | 1280x1024 à 60 Hz | ||
| 640x480 à 75 Hz | 1680x1050 à 60 Hz | ||
| 800x600 à 56 Hz | 1280x720 à 60 Hz | ||
| 800x600 à 60 Hz | 1280x720 à 120 Hz | ||
| 800x600 à 72 Hz | 1600x1200 à 60 Hz | ||
| 800x600 à 75 Hz | |||
| 832x624 à 75 Hz | |||
| 1024x768 à 60 Hz | |||
| 1024x768 à 70 Hz | |||
| 1024x768 à 75 Hz | |||
| 1280x1024 à 75 Hz | |||
| 1152x870 à 75 Hz |
INFORMATIONS SUPPLÉMENTAIRES
Compatibilité vidéo True 3D
| Résolution d'entrée | Entrée 3D HDMI 1.4a | Synchronisation d'entrée | ||
| 1280x720P à 50 Hz | Haut et bas | |||
| 1280x720P à 60 Hz | Haut et bas | |||
| 1280x720P à 50 Hz | Encapsulage de trame | |||
| 1280x720P à 60 Hz | Encapsulage de trame | |||
| 1920x1080i à 50 Hz | Côte à côte (Moitié) | |||
| 1920x1080i à 60 Hz | Côte à côte (Moitié) | |||
| 1920x1080P à 24 Hz | Haut et bas | |||
| 1920x1080P à 24 Hz | Encapsulage de trame | |||
| HDMI 1.3 | 1920x1080i à 50 Hz | Côte à côte (Moitié) | Mode SBS allumé | |
| 1920x1080i à 60 Hz | ||||
| 1280x720P à 50 Hz | ||||
| 1280x720P à 60 Hz | ||||
| 800x600 à 60 Hz | ||||
| 1024x768 à 60 Hz | ||||
| 1280x800 à 60 Hz | ||||
| 1920x1080i à 50 Hz | Haut et bas | Mode TAB allumé | ||
| 1920x1080i à 60 Hz | ||||
| 1280x720P à 50 Hz | ||||
| 1280x720P à 60 Hz | ||||
| 800x600 à 60 Hz | ||||
| 1024x768à 60 Hz | ||||
| 1280x800 à 60 Hz | ||||
| 480i | HQFS | Le format 3D est Superposés | ||
Remarque :
• Si l'entrée 3D est 1080p à 24 Hz, le DMD doit lire avec un multiple entier en mode 3D.
- Prise en charge de NVIDIA 3DTV Play en absence de frais de brevet pour Optoma. 1080i à 25 Hz et 720p à 50 Hz fonctionneront en 100 Hz; les autres fréquences 3D fonctionneront en 120 Hz.
• 1080p à 24 Hz fonctionnera à 144 Hz.
INFORMATIONS SUPPLÉMENTAIRES
Taille d'image et distance de projection
XGA
| Taille d'image souhaitée | Taille d'image souhaitée Distance de projection (D) | Décalage (Hd) | |||||||||
| Diagonale | Largeur | Hauteur | Large | Tele | |||||||
| m | pouce | m | pouce | m | pouce | m | pied | m | pied | m | pied |
| 0,81 | 32 | 0,65 | 25,60 | 0,49 | 19,20 | 0,4 | 1,31 | NA | NA | 0,07 | 2,76 |
| 1,27 | 50 | 1,02 | 40,00 | 0,76 | 30,00 | 0,6 | 1,97 | NA | NA | 0,12 | 4,72 |
| 1,52 | 60 | 1,22 | 48,00 | 0,91 | 36,00 | 0,8 | 2,62 | NA | NA | 0,14 | 5,51 |
| 1,78 | 70 | 1,42 | 56,00 | 1,07 | 42,00 | 0,9 | 2,95 | NA | NA | 0,16 | 6,30 |
| 2,03 | 80 | 1,63 | 64,00 | 1,22 | 48,00 | 1,0 | 3,28 | NA | NA | 0,18 | 7,09 |
| 2,29 | 90 | 1,83 | 72,00 | 1,37 | 54,00 | 1,1 | 3,61 | NA | NA | 0,21 | 8,27 |
| 2,54 | 100 | 2,03 | 80,00 | 1,52 | 60,00 | 1,3 | 4,27 | NA | NA | 0,23 | 9,06 |
| 3,05 | 120 | 2,44 | 96,00 | 1,83 | 72,00 | 1,5 | 4,92 | NA | NA | 0,27 | 10,63 |
| 3,81 | 150 | 3,05 | 120,00 | 2,29 | 90,00 | 1,9 | 6,23 | NA | NA | 0,34 | 13,39 |
| 4,57 | 180 | 3,66 | 144,00 | 2,74 | 108,00 | 2,3 | 7,55 | NA | NA | 0,41 | 16,14 |
| 5,08 | 200 | 4,06 | 160,00 | 3,05 | 120,00 | 2,5 | 8,20 | NA | NA | 0,46 | 18,11 |
| 6,35 | 250 | 5,08 | 200,00 | 3,81 | 150,00 | 3,1 | 10,17 | NA | NA | 0,57 | 22,44 |
| 7,62 | 300 | 6,1 | 240,00 | 4,57 | 180,00 | 3,8 | 12,47 | NA | NA | 0,69 | 27,17 |
WXGA
| Taille d'image souhaitée | Taille d'image souhaitée Distance de projection (D) | Décalage (Hd) | |||||||||
| Diagonale | Largeur | Hauteur | Large | Tele | |||||||
| m | pouce | m | pouce | m | pouce | m | pied | m | pied | m | pied |
| 0,81 | 32 | 0,69 | 27,14 | 0,43 | 17,00 | 0,4 | 1,31 | NA | NA | 0,05 | 1,97 |
| 1,27 | 50 | 1,08 | 42,40 | 0,67 | 26,50 | 0,6 | 1,97 | NA | NA | 0,09 | 3,54 |
| 1,52 | 60 | 1,29 | 50,88 | 0,81 | 31,80 | 0,7 | 2,30 | NA | NA | 0,10 | 3,94 |
| 1,78 | 70 | 1,51 | 59,36 | 0,94 | 37,10 | 0,8 | 2,62 | NA | NA | 0,12 | 4,72 |
| 2,03 | 80 | 1,72 | 67,84 | 1,08 | 42,40 | 0,9 | 2,95 | NA | NA | 0,13 | 5,12 |
| 2,29 | 90 | 1,94 | 76,32 | 1,21 | 47,70 | 1,0 | 3,28 | NA | NA | 0,15 | 5,91 |
| 2,54 | 100 | 2,15 | 84,80 | 1,35 | 53,00 | 1,1 | 3,61 | NA | NA | 0,16 | 6,30 |
| 3,05 | 120 | 2,58 | 101,76 | 1,62 | 63,60 | 1,3 | 4,27 | NA | NA | 0,20 | 7,87 |
| 3,81 | 150 | 3,23 | 127,20 | 2,02 | 79,50 | 1,7 | 5,58 | NA | NA | 0,25 | 9,84 |
| 4,57 | 180 | 3,88 | 152,64 | 2,42 | 95,40 | 2,0 | 6,56 | NA | NA | 0,30 | 11,81 |
| 5,08 | 200 | 4,31 | 169,60 | 2,69 | 106,00 | 2,2 | 7,22 | NA | NA | 0,34 | 13,39 |
| 6,35 | 250 | 5,38 | 212,00 | 3,37 | 132,50 | 2,8 | 9,19 | NA | NA | 0,41 | 16,14 |
| 7,62 | 300 | 6,46 | 254,40 | 4,04 | 159,00 | 3,4 | 11,15 | NA | NA | 0,50 | 19,69 |
INFORMATIONS SUPPLÉMENTAIRES
INFORMATIONS SUPPLÉMENTAIRES
Dimensions du projecteur et installation au plafond
- Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
- Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :
• Type de vis : M4*3
• Longueur minimale de la vis : 10mm
Unité :mm
Remarque : Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.
Avertissement :
- Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
• Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
• Eviter d'installer le projecteur près d'une source chaude.
INFORMATIONS SUPPLÉMENTAIRES
Codes de la télécommande IR 1
| Légende des touches | Description | Code touche | |
| Puissance |  | Appuyez pour allumer/éteindre le projecteur. | 81 |
| Figer |  | Appuyez pour figer l'image du projecteur. | 8B |
| Aspect |  | Appuyez pour modifier le format d'une image affichée. | 98 |
| AV muet |  | Appuyer pour allumer/éteindre le haut-parleur intégré du projecteur | 8A |
| Trapèze+/haut | [kD3T3] | • Appuyez pour régler la distorsion de l'image causée par l'inclinaison du projecteur.• Appuyez pour naviguer vers le haut. | C6 |
| Muet |  | Appuyez pour couper/activer momentanément l'audio. | 92 |
| Gauche/Vol- |  Vol- - | • Appuyez pour diminuer le volume.• Appuyez pour naviguer vers la gauche. | C8 |
| Valider | Confirme votre sélection d'un élément. | - C5 (pour OSD)- CA (pour émulation d'une souris USB via USB) | |
| Droite/Vol+ |  Vol+ | • Appuyez pour augmenter le volume.• Appuyez pour naviguer vers la droite. | C9 |
| Menu | Appuyez pour quitter ou afficher les menus d'affichage à l'écran pour le projecteur. | 88 | |
| Bas/Trapèze- |  Keystone- | • Appuyez pour régler la distorsion de l'image causée par l'inclinaison du projecteur.• Appuyez pour naviguer vers le bas. | C7 |
INFORMATIONS SUPPLÉMENTAIRES
| Légende des touches | Description | Code touche | |
| Trois dimensions |  | Appuyez pour sélectionner manuellement un mode 3D qui correspond à votre contenu 3D. | 93 |
| HDMI |  | Appuyez pour choisir la source HDMI. | 86 |
| VGA |  | Appuyez pour choisir la source VGA. | 8E |
| Vidéo |  | Appuyez pour choisir la source vidéo. | CE |
| Source |  | Appuyez pour sélectionner un signal d'entrée. | C3 |
| Mode Lumineux |  | Appuyez pour ajuster automatiquement la luminosité de l'image pour une performance optimale des contrastes. | 87 |
| ReSync |  | Synchronise automatiquement le projecteur sur la source d'entrée. | C4 |
INFORMATIONS SUPPLÉMENTAIRES
Codes de la télécommande IR 2
| Touche | Code touche | Définition touche impression | Description | |
| Puissance | 81 | Marche/Arrêt | Appuyez pour allumer/éteindre le projecteur. | |
| Commutateur | 3E | Commutateur | Appuyez pour allumer ou éteindre la souris. | |
| Affichage blanc/ mode muet | 8A | Appuyez pour masquer/afficher l'image à l'écran et désactiver/activer l'audio. | ||
| Figer | 8B | Figer | Appuyez pour figer l'image du projecteur. | |
| Muet | 92 | Appuyez pour couper/activer momentanément l'audio. | ||
| Clic gauche de souris | L | CB | L | Utilisez comme clic gauche de souris. |
| Clic droit souris | R | CC | R | Utilisez comme clic droit de souris. |
| Quatre touches de sélection directionnelles |  | C6 | Flèche haut | Utilisez ▲ ▼ ◀ ▶ pour choisir des éléments ou effectuer les réglages pour votre sélection. |
| C8 | Flèche gauche | |||
| C9 | Flèche droite | |||
| C7 | Flèche bas | |||
| Valider | C5 | Valider | Confirme votre sélection d'un élément. | |
| CA | Valider | |||
INFORMATIONS SUPPLÉMENTAIRES
| Touche | Code touche | Définition touche impression | Description | |
| Page - | C2 | Page - | Appuyez pour descendre d'une page. | |
| Laser | Sans objet | Laser | Utilisez comme pointeur laser. | |
| Page + | C1 | Page + | Appuyez pour monter d'une page. | |
| Trapèze |  | 85 | Trapèze+ | Appuyez pour régler la distorsion de l'image causée par l'inclinaison du projecteur. |
| 84 | Trapèze - | |||
| Volume |  | 8C | Volume + | Appuyez pour augmenter/diminuer le volume. |
| 8F | Volume - | |||
| Ratio / 1 | [A5x6] | 98 |  | • Appuyez pour modifier le format d'une image affichée.• Utilisez comme le chiffre "1" du pavé numérique. |
| Menu / 2 | 88 | Menu / 2 | • Appuyez pour quitter ou afficher les menus d'affichage à l'écran pour le projecteur.• Utilisez comme le chiffre "2" du pavé numérique. | |
| Trois dimensions / 3 | 93 | Trois dimensions / 3 | • Appuyez pour sélectionner manuellement un mode 3D qui correspond à votre contenu 3D.• Utilisez comme le chiffre "3" du pavé numérique. | |
| HDMI / 4 | 86 | HDMI/4 | • Appuyez pour choisir la source HDMI.• Utilisez comme le chiffre "4" du pavé numérique. | |
| VGA / 5 | D0 | VGA/5 | • Appuyez pour choisir la source VGA.• Utilisez comme le chiffre "5" du pavé numérique. | |
| Vidéo / 6 | D1 | Vidéo / 6 | • Appuyez pour choisir la source vidéo composite.• Utilisez comme le chiffre "6" du pavé numérique. | |
| Utilisateur1 / 7;Utilisateur2 / 8;Utilisateur3 / 9 | D2 | Utilisateur 1/7 | • Touches définies par l'utilisateur. Veuillez consulter la page 46 pour la configuration.• Utilisez en tant que chiffres "7", "8" et "9" du pavé numérique en conséquence. | |
| D3 | Utilisateur 2/8 | |||
| D4 | Utilisateur 3/9 | |||
| Source | C3 | Source | Appuyez pour sélectionner un signal d'entrée. | |
| Mode Lumineux / 0 | ### | 96 | ### / 0 | • Appuyez pour ajuster automatiquement la luminosité de l'image pour une performance optimale des contrastes.• Utilisez comme le chiffre "0" du pavé numérique. |
| Resynchroniser | C4 | Resynchroniser | Appuyez pour synchroniser automatiquement le projecteur sur la source d'entrée. | |
- Appuyez pour modifier le format d'une image affichée.
• Utilisez comme le chiffre "1" du pavé numérique. - Appuyez pour quitter ou afficher les menus d'affichage à l'écran pour le projecteur.
• Utilisez comme le chiffre "2" du pavé numérique.
• Appuyez pour sélectionner manuellement un mode 3D qui correspond à votre contenu 3D.
• Utilisez comme le chiffre "3" du pavé numérique.
• Appuyez pour choisir la source HDMI.
• Utilisez comme le chiffre "4" du pavé numérique.
• Appuyez pour choisir la source VGA.
• Utilisez comme le chiffre "5" du pavé numérique.
• Appuyez pour choisir la source vidéo composite.
• Utilisez comme le chiffre "6" du pavé numérique. - Touches définies par l'utilisateur. Veuillez consulter la page 46 pour la configuration.
• Utilisez en tant que chiffres "7", "8" et "9" du pavé numérique en conséquence.
Appuyez pour sélectionner un signal d'entrée. - Appuyez pour ajuster automatiquement la luminosité de l'image pour une performance optimale des contrastes.
• Utilisez comme le chiffre "0" du pavé numérique.
Appuyez pour synchroniser automatiquement le projecteur sur la source d'entrée.
INFORMATIONS SUPPLÉMENTAIRES
Dépannage
Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.
Problèmes d'Image
Aucune image n'apparaît sur l'écran.
• Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section "Installation".
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
- Vérifiez que la lampe de projection a été correctement installée. Veuillez vous référer à la section "Remplacement de la lampe".
• Assurez-vous que la fonction "AV muet" est bien désactivée.
L'image est floue
- Réglez la bague de variation de la focale sur l'objectif du projecteur.
• Assurez-vous que l'écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter les pages 61-62).
L'image est étirée lors de l'affichage d'un DVD 16:9
- Lorsque vous regardez un DVD anamorphic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 du côté projecteur.
- Si vous regardez un DVD au format LBX, veuillez changer le format pour LBX dans l'OSD du projecteur.
• Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
• Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.
L'image est trop petite ou trop grande
• Rapprochez ou éloignez le projecteur de l'écran.
- Appuyez sur "Menu" sur le panneau du projecteur, allez ensuite à "Affichage → Ratio". Essayez différents réglages.
Les bords de l'image sont inclinés :
- Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
• Utilisez "Affichage → Trapèze" depuis l'OSD pour effectuer un réglage.
L'image est renversée
- Sélectionnez "Réglages → Projection" dans l'OSD et réglez la direction de projection.
INFORMATIONS SUPPLÉMENTAIRES
Image double et floue
- Appuyez sur le bouton "3D" pour le mettre sur "Automatique" afin d'éviter que l'image normale 2D ne soit une image double et floue.
Deux images, en format côte à côte
- Appuyez sur le bouton "3D" pour le mettre sur "SBS" pour que le signal d'entrée soit HDMI 1.3 2D 1080i côte à côte.
L'image ne s'affiche pas en 3D
• Vérifiez si la pile des lunettes 3D n'est pas usée.
• Vérifiez si les lunettes 3D sont allumées.
- Appuyez sur le bouton "3D" et choisissez "SBS" lorsque le signal d'entrée est HDMI 1.3 2D (1080i côte à côte moitié).
Autre problèmes
Le projecteur arrête de répondre aux commandes.
- Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 20 secondes avant de reconnecter l'alimentation.
La lampe grille ou émet un claquement
- Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures de la section "Remplacement de la lampe" en pages 56-57.
Problèmes liés à la télécommande
Si la télécommande ne fonctionne pas
- Vérifiez que l'angle de fonctionnement de la télécommande est pointé à ±15° par rapport au récepteur IR du projecteur.
• Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 6 m (20 pieds) du projecteur.
• Assurez-vous que les piles sont insérées correctement. - Remplacer les piles quand elles sont mortes.
INFORMATIONS SUPPLÉMENTAIRES
Voyant d'avertissement
Lorsque les voyants d'avertissement (voir ci-dessous) s'allument ou clignotent, le projecteur s'éteindra automatiquement :
• Le voyant "LAMPE" est éclairé en rouge et le voyant "Marche/Veille" clignote en rouge.
- Le voyant "TEMPÉRATURE" est éclairé en rouge et le voyant "Marche/Veille" clignote en rouge. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
• Le voyant "TEMPÉRATURE" clignote en rouge et le voyant "Marche/Veille" en rouge.
Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume ou clignote, contactez votre centre de service le plus proche pour de l'aide.
Message sur l'éclairage DEL
| Message | DEL d'alimentation | DEL d'alimentation | DEL de la température | DEL de la lampe |
| (Rouge) | (Bleue) | (Rouge) | (Rouge) | |
| État de veille (cordon d'alimentation d'entrée) | Lumière fixe | |||
| Mise sous tension (préchauffage) | Clignotante (arrêt 0,5 sec / marche 0,5 sec) | |||
| Mise sous tension et allumage de la lampe | Lumière fixe | |||
| Power off (Refroidissement) | Clignotante (0,5 sec éteint / 0,5 sec éclairé). Retour à une lumière rouge fixe lorsque les ventilateurs s'arrêtent. | |||
| Résumé rapide (100 sec) | Clignotante (arrêt 0,25 sec / marche 0,25 sec) | |||
| Erreur (panne de la lampe) | Clignotante | Lumière fixe | ||
| Erreur (Défaut ventilateur) | Clignotante | Clignotante | ||
| Erreur (surchauffe) | Clignotante | Lumière fixe |
• Mise hors tension :
• Avertissement lampe :
INFORMATIONS SUPPLÉMENTAIRES
• Avertissement température :
• Panne du ventilateur :
• Hors limites d'affichage :
• Avertissement mise hors tension :
• Alarme minuteur de sécurité :
INFORMATIONS SUPPLÉMENTAIRES
Spécifications
| Optique | Description |
| Résolution native | XGA / WXGA |
| Résolution maximale | 1024x768 / 1280x800 |
| Objectif | Mise au point manuelle |
| Taille de l'image (diagonale) | Réglable de 31,9” à 303,09” (Plage de mise au point mécanique) (Diagonale) sur XGARéglable de 35,64” à 302,98” (Plage de mise au point mécanique) (Diagonale) sur WXGA |
| Distance de projection | 0,4 ~ 3,8 m pour XGAR,4 ~ 3,4 m sur WXGA |
| Électrique | Description |
| Entrées | HDMI 1.4aUSB2.0 USB-A pour PWR 5 V 1,5 AENTRÉE VGAVidéoEntrée audio 3,5 mmRS232C mâle (D-SUB 9 broches)MHL 2.1*Entée Mic*Remarque:(*) Ce connecteur n'est applicable que sur le modèle Type 2 (12 E/S). |
| Sorties | Sortie audio 3,5 mmSortie VGA |
| Contrôle | USB type A pour souris / serviceRJ-45 (prise en charge du contrôle Web)*Remarque:(*) Ce connecteur n'est applicable que sur le modèle Type 2 (12 E/S). |
| Reproduction des couleurs | 1073,4 millions de couleurs |
| Taux de balayage | Fréquence de balayage horizontale : 15,375 ~ 91,146 kHzTaux de balayage vertical : 50 ~ 85 Hz (120 Hz pour la fonction 3D du projecteur) |
| Haut-parleur intégré | Oui, 10 W |
| Alimentation requise | 100 - 240 V CA 50/60 Hz |
| Courant d'entrée | 2,8-1,0 A |
| Consommation électrique | Lumineux :Typique 230 W MAX 253 W @ 110 V CAY typique 225 W MAX 248 W @ 220 V CA Eco :Typique 190 W MAX 209 W @ 110 V CAY typique 187 W MAX 206 W @ 220 V CA |
| Caractéristiques mécaniques | Description |
| Orientation d'installation | Devant, Arrière, Plafond - Haut, Arrière - Haut |
| Dimensions | - 316 mm (L) x 243,5 mm (P) x 98 mm (H) (sans pied)- 316 mm (L) x 243,5 mm (P) x 108,5 mm (H) (avec pied) |
| Poids | 2,9 ± 0,5 kg |
| Conditions environnementales | Fonctionnement dans la plage 5 ~ 40°C, 10% à 85% d'humidité (sans condensation) |
Remarque : Toutes les spécifications sont soumises à modification sans préavis.
INFORMATIONS SUPPLÉMENTAIRES
Les bureaux d'Optoma dans le monde
Pour une réparation ou un support, veuillez contacter votre bureau régional.
ÉTATS-UNIS
Téléphone réparations :
+44 (0)1923 691865
+44 (0) 1923 691 800
+44 (0) 1923 691 888
- INTRODUCTION 8
- CONFIGURATION ET INSTALLATION.... 15
- UTILISER LE PROJECTEUR.... 23
- ENTRETIEN 56
- INFORMATIONS SUPPLÉMENTAIRES.... 59
- Consignes de sécurité importantes
- Consignes de sécurité pour la 3D
- Avertissement
- Attention à l'épilepsie photosensible et aux autres risques de santé
- Avis sur le droit d'auteur
- Limitation de responsabilité
- Reconnaissance de marque
- FCC
- Avis : Câbles blindés
- Mise en garde
- Conditions de fonctionnement
- Avis : Canadian users
- Déclaration de Conformité pour les pays dans l'Union Européenne
- WEEE
- Consignes de mise au rebut
- INTRODUCTION
- Description du contenu de la boîte
- Accessoires standard
- Remarque :
- Accessoires en option
- Connexions
- Télécommande 1
- CONFIGURATION ET INSTALLATION
- Installation du projecteur
- IMPORTANT!
- Avis relatif à l'installation du projecteur
- Connector des sources au projecteur
- Réglage de l'image projetée
- Hauteur de l'image
- Mise au point
- Installation et remplacement des piles
- Portée effective
- UTILISER LE PROJECTEUR
- Mise sous/hors tension du projecteur
- Marche
- Mise hors tension
- Sélectionner une source d'entrée
- Navigation dans le menu et fonctionnalités
- Menu Affichage
- Afficher le menu des réglages image
- Mode Affichage
- Couleur du Mur
- Luminosité
- Contraste
- Netteté
- Couleur
- Teinte
- Gamma
- Param. coul
- Signal
- Mode Lumineux
- Remise à zéro
- Menu Affichage 3D
- Mode 3D
- 3D->2D
- Format 3D
- Invers. Sync 3D
- Afficher le menu ratio
- Ratio
- Afficher le menu de masquage
- Masquage
- Afficher le menu de zoom
- Zoom
- Afficher le menu de déplacement image
- Déplacement image
- Afficher le menu de trapèze
- Trapèze
- Menu audio
- Menu audio muet
- Muet
- Menu volume audio
- Volume
- Menu Entrée audio/Mic
- Entrée audio/Mic
- Menu Configuration
- Réglage du menu de projection
- Projection
- Réglage du menu de type d'écran
- Type d'écran (pour les modèle WXGA)
- Réglage du menu de paramètres lampe
- Rappel de Lampe
- Mise à zéro lampe
- Réglage du menu de réglages filtre
- Filtre optionnel installé
- Heures d'utilisation filtre
- Rappel filtre
- Remise à zéro filtre
- Réglage du menu de réglages puissance
- Allumage direct
- Signal marche
- Arrêt Auto (min)
- Sleep Timer (min)
- Résumé rapide
- Mode puissance (Veille)
- LAN (veille)
- Sortie VGA (veille)
- Alimentation USB
- Réglage du menu de Sécurité
- Sécurité
- Sécurité Horloge
- Changer mot passe
- Réglage du menu des paramètres lien HDMI
- Lien HDMI
- TV inclusive
- Commutation of
- Commutation on
- Réglage du menu de mire
- Mire
- Réglage du menu des réglages télécommande
- Fonction IR
- Utilisateur1/ Utilisateur2/ Utilisateur3
- Réglage du menu ID Projecteur
- ID Projecteur
- Réglage du menu des options
- Langue
- Légendage
- Réglage Menu
- Source auto
- Source d'Entrée
- Nom de l'entrée
- Haute Altitude
- Arrêt sur image
- Clavier Verrouillé
- Info Cachées
- Logo
- Couleur Arr Plan
- Menu de réinitialisation des réglages
- Réinitialiser Menu
- Réinitialiser aux valeurs par défaut
- Menu Réseau
- Menu Réseau LAN
- Etat Réseau
- Adresse MAC
- DHCP
- Adresse IP
- Masque s.-réseau
- Passerelle
- DNS
- Comment utiliser un navigateur web pour contrôler votre projecteur
- Effectuer une connexion directe de votre ordinateur au projecteur\*
- Menu Réseau : Contrôle
- Crestron
- Extron
- PJ Link
- AMX Device Discovery
- Telnet
- HTTP
- Menu configuration réseau paramètres de contrôle
- Fonction LAN RJ45
- Fonctionnalités du terminal LAN câblé.
- LAN RJ45
- Cliquez sur "Propriétés".
- Saisissez l'adresse IP et le masque de sous-réseau, puis appuyez sur "OK".
- RS232 avec fonction Telnet
- Guide de mise en route pour "RS232 via Telnet".
- Spécifications pour "RS232 via TELNET" :
- Menu Info
- ENTRETIEN
- Remplacement de la lampe
- Remplacement de la lampe (suite)
- Procédure :
- Installer et nettoyer le filtre à poussière
- Nettoyer le filtre à poussière
- Résolutions compatibles
- INFORMATIONS SUPPLÉMENTAIRES
- Dimensions du projecteur et installation au plafond
- Avertissement :
- Codes de la télécommande IR 1
- Codes de la télécommande IR 2
- Dépannage
- Problèmes d'Image
- Image double et floue
- Deux images, en format côte à côte
- L'image ne s'affiche pas en 3D
- Autre problèmes
- Le projecteur arrête de répondre aux commandes.
- La lampe grille ou émet un claquement
- Problèmes liés à la télécommande
- Si la télécommande ne fonctionne pas
- Voyant d'avertissement
- Les bureaux d'Optoma dans le monde
- ÉTATS-UNIS
Značka : OPTOMA
Model : X318STe
Kategorie : Projektor
