KN3G210S(X)/UA - Sporák INDESIT - Bezplatný návod k obsluze

Typ produktu	Volně stojící plynový sporák
Značka	Indesit
Model	KN3G210S(X)/UA
Typ trouby	Plynová trouba s termostatem
Objem trouby	58 litrů
Rozměry trouby (VxŠxH)	34 x 39 x 44 cm
Hořáky varné desky	3 hořáky (rychlý, polorychlý, pomocný)
Výkon rychlého hořáku	3.00 kW
Výkon polorychlého hořáku	1.90 kW
Výkon pomocného hořáku	1.00 kW
Výkon hořáku trouby	2.80 kW
Gril	Infračervený gril (plynový)
Rotisserie	Ano, s tlačítkem otáčení rožně
Časovač	Mechanický časovač (bzučák)
Zapalování	Elektronické zapalování (tlačítko nebo vestavěný knoflík)
Bezpečnostní prvky	Zařízení pro bezpečnost proti úniku plynu na varné desce a v troubě
Zdroj energie	Plyn (LPG nebo zemní plyn) a elektřina pro zapalování a osvětlení
Napětí / frekvence	230 V ~ 50 Hz (viz štítek)
Nastavitelné nožky	Ano, pro vyrovnání
Skleněný kryt	Ano
Úložný prostor	Spodní přihrádka s posuvnou ochranou
Osvětlení trouby	25 W, žárovka E14
Kompatibilní druhy plynu	LPG (G30/G31) a zemní plyn (G20)
Výměna trysek	Ano, pro přizpůsobení různým druhům plynu

Často kladené otázky - KN3G210S(X)/UA INDESIT

Jak zapálit hořák trouby?

Přibližte plamen nebo plynový zapalovač k otvoru F na dně trouby. Stiskněte a otočte ovládací knoflík TROUBY proti směru hodinových ručiček do polohy MAX. Po zapálení držte knoflík stisknutý asi 6 sekund, aby se aktivovalo bezpečnostní zařízení. Pokud se nezapálí do 15 sekund, uvolněte, otevřete dvířka, počkejte 1 minutu a zkuste znovu.

Jak nastavit teplotu trouby?

Otočte ovládací knoflík TROUBY proti směru hodinových ručiček na požadovanou teplotu mezi MIN (140 °C) a MAX (250 °C). Termostat po dosažení udržuje nastavenou teplotu.

Co dělat, když se hořák varné desky nezapálí?

Ujistěte se, že je knoflík stisknutý a otočený do polohy maximálního plamene. Pokud má spotřebič samostatné tlačítko zapalování, stiskněte jej současně. Pokud plamen zhasne, počkejte alespoň 1 minutu před opětovným zapálením. U modelů s bezpečnostním zařízením držte knoflík po zapálení 2-3 sekundy.

Jak čistit vnitřek trouby?

Čistěte troubu po každém použití, dokud je ještě vlažná. Použijte horkou vodu a jemný čisticí prostředek, dobře opláchněte a osušte měkkým hadříkem. Vyhněte se abrazivním prostředkům. Sklo dvířek trouby lze čistit houbou a neabrazivním čističem.

Mohu používat gril s otevřenými dvířky trouby?

Ne, gril vždy používejte se zavřenými dvířky trouby pro lepší výsledky vaření a úsporu energie (asi 10 %). Kontrolka grilu signalizuje, že je v provozu.

Jak aktivovat rožeň?

Umístěte záchytnou misku na pozici 1, podpěru rožně na pozici 4 a zasuňte jehlu do otvoru v zadní části trouby. Stiskněte tlačítko TURNSPIT pro spuštění motoru.

Jak nastavit časovač?

Otočte knoflíkem ČASOVAČE ve směru hodinových ručiček téměř o celou otáčku pro nastavení bzučáku, poté jím otočte proti směru hodinových ručiček na požadovanou dobu vaření. Bzučák zazní, když čas vyprší.

Jaké pánve používat na varné desce?

Používejte pánve s plochým dnem a poklicemi, které odpovídají velikosti hořáku: rychlý hořák (24-26 cm), polorychlý (16-20 cm), pomocný (10-14 cm). To zajišťuje efektivní využití plynu.

Jak přizpůsobit sporák jinému druhu plynu?

Vyměňte trysky hořáků za trysky vhodné pro nový plyn (viz tabulka specifikací hořáků a trysek). Upravte nastavení minimálního plamene na varné desce a v troubě. U LPG zcela utáhněte obtokové šrouby. Tento úkon by měl provádět pouze kvalifikovaný technik.

Jak vyměnit žárovku osvětlení trouby?

Odpojte spotřebič od elektrické sítě. Sejměte skleněný kryt zakrývající objímku žárovky. Vyměňte starou žárovku za novou: 230 V, 25 W, patice E14. Nasaďte zpět kryt a znovu připojte napájení.

NÁVOD K OBSLUZE KN3G210S(X)/UA INDESIT

Pokyny pro použití,1

Popis zarízení-Celkový pohled,2

Popis zarízení-Ovládací panel,3

Instalace,41

Spuštení a použití,45

Opatrení a rady,48

Údržba a pécem,49

Servisní služba,49

Български

Popis zarízení Celkový pohled

1.Plynový hořák
2.Rošt na varné desce
3.Ovládací panel
4.Pečící rošt
5.Pečící plech nebo plech zachycující odkapávající
6. Nastavitelné nohy omastek
7.Záchytný žlábek
8.Vodicí LIŠTY jednotlivých úrovní
9.poloha 5
10.poloha 4
11.poloha 3
12.poloha 2
13.poloha 1
14. Skleny kryt (pouze u některých modelů)

BG

Popis zarízení Ovládací panel

1. Elektronické zapalování plynových hořáků
   2.Knofl ik časovače
   3.Knofl ik trouby s grilem
   4.Tlačítko pro osvětlení trouby a rožna
   5.Regulační knofl íky pro ovládání hořáků varné desky

BG

! Je velice duležité tento návod uschovat, aby mohl být kdykoli konzultován. V prípade prodeje, odevzdání nebo stehování se ujistete, že zustane spolu se zarízením.
! Pozorne si prectete uvedené pokyny: Jsou zdrojem duležitých informací, týkajících se instalace, použití a bezpecnosti.
! Instalace zarízení musí být provedena odborne kvalifi kovaným personálem podle uvedených pokynu.
! Jakýkoli zásah v rámci regulace nebo údržby musí být proveden pri vypnutém sporáku, odpojeném od elektrického rozvodu.

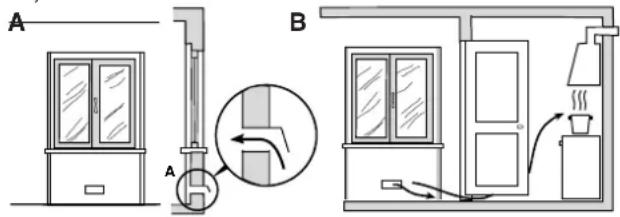

Vyvetrání místností

Zarízení muže být nainstalováno pouze v trvale vetraných místnostech, v souladu s národne platnými normami.

V místnosti, ve které bude zarízení nainstalováno, musí být možný prívod takového množství vzduchu, které vyžaduje pravidelné spalování plynu (prutok vzduchu nesmí být nižší než 2 m³/h na kW nainstalovaného výkonu).

Otvory pro prívod vzduchu, chránené mrižkami, musí mít potrubí s užitkovým prurezem nejméne 100 cm² a musí být umísteny tak, aby se nemohly ucpat, a to ani cástecne (viz obrázek A).

Tyto otvory musí být o 100% vetší – s minimální hodnotou 200 cm² – v prípade, že varná deska zarízení není vybavena bezpecnostním zarízením pro detekci neprítomnosti plamene a když je prívod vzduchu zabezpecen neprímo z prilehlých místností (viz obrázek B) – za predpokladu, že se nejedná o spolecné místnosti budovy, prostredí s nebezpecím požáru nebo ložnice – vybaveny ventilacním potrubím vedoucím ven v souladu s výše uvedeným popisem.

Prilehlá místnost Místnost, která má být vetrána

Ventilacní otvor pro Zvetšení spáry mezi vzduch podporující horení dvermi a podlahou

! Po dlouhodobejším používání zarízení se doporucuje otevrít okno nebo zvýšit rychlost prípadných ventilátoru.

Odvádení koure ze spalování

Odvádení koure vznikající pri spalování musí být zajišteno prostrednictvím odsavace pripojeného ke komínu s prirozeným tahem urcité úcinnosti nebo prostrednictvím elektroventilátoru, který vstoupí do cinnosti automaticky pri každém zapnutí zarízení (viz obrázky).

Odvádení koure prímo ven Odvádení koure prostrednictvím komínu nebo rozvetvené kourové trubky (vyhrazené pro zarízení na pecení)

! Plyný z kapalné ropy, které jsou težší než vzduch, se zdržují dole, proto místnosti, v nichž jsou uložené sudy s GPL, musí být vybaveny otvory vedoucími ven kvuli odvádení prípadných unikajících plynu zespodu. Prázdné nebo cástecne plné sudy s GPL se nesmí instalovat ani umístit do místností nebo prostoru nacházejících se pod úrovní terénu (pivnice atd.). V místnosti nechávejte pouze používaný sud, a to v dostatecné vzdálenosti od zdroju tepla (trouby, krby, kachle), které jej mohou ohrát na teplotu vyšší než 50°C.

Ustavení a vyrovnání do vodorovné polohy

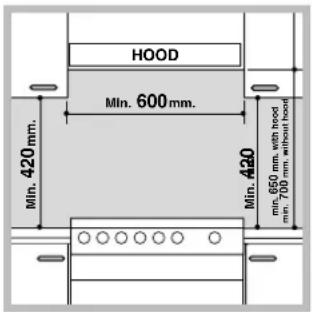

! Zarízení lze nainstalovat vedle nábytku za predpokladu, že jeho výška nepresahuje výšku varné desky.

! Ujistete se, že stena dotýkající se zadní strany zarízení je z nehorlavého materiálu, odolného vuci teplu (T 90°C).

• Uložit zarízení do kuchyne, do jídelny nebo do pokoje v jednopokojovém byte (ne do koupelny);
• když je varná deska vyšší než nábytek, tento se

musí nacházet ve vzdálenosti nejméne 600 mm od zarízení; když bude sporák nainstalován pod zavešenou horní skrínku kuchynské linky, musí být dodržena minimální vzdálenost varné desky od skrínky: 420 mm.

Tato vzdálenost musí být 700 mm v prípade, že je materiál skrínky horlavý (viz obrázek);

• neumístujte za sporák ani do prostoru do 200 mm od jeho sten závesy;
• Prípadné odsavace musí být nainstalovány podle pokynu uvedených v príslušném návodu.

Vyrovnání do vodorovné polohy

Je-li treba vyrovnat zarízení do vodorovné polohy, zašroubujte dodané nožky do príslušných uložení v rozích spodníásti sporáku (viz obrázek).

Nohy* se zacvaknou pod spodní cást sporáku.

Elektrické zapojení

Na kabel namontujte normalizovanou zástrcku, vhodnou pro proudový odber, který je uveden na štítku s jmenovitými údaji (viz tabulka Technické údaje). V prípade prímého zapojení do elektrického rozvodu je treba mezi zarízení a sit zapojit omnipolární stykac s minimální rozpínací vzdáleností kontaktu 3 mm, vhodný pro daný proudový odber a vyhovující platným národním normám (zemnicí vodic nesmi být stykacem prerušen). Napájecí kabel musí být umísten tak, aby teplota žádné jeho cásti nepresáhla teplotu prostredí o 50 °C.

Pred zapojením se ujistete, že:

- Je zásuvka rádne uzemnena a odpovídá zákonným

predpisum;

• je zásuvka schopna snášet proudový odber odpovídající maximálnímu výkonu zarízení, uvedenému na štítku s jmenovitými údaji;
• se napájecí napetí pohybuje v rozmezí uvedeném na štítku s jmenovitými údaji;
• je zásuvka kompatibilní se zástrckou zarízení. V opacném prípade vymente zásuvku nebo zástrcku; nepoužívejte prodlužovací kabely ani rozvodky.

! Po ukoncení instalace zarízení musí zustat elektrický kabel a elektrická zásuvka snadno prístupné.

! Kabel se nesmí ohýbat ani stlacovat.

! Kabel musí být pravidelne kontrolován a dle potreby vymenen výhradne autorizovanými techniky.

! Firma neponese žádnou odpovednost za nedodržení techto predpisu.

Pripojení k rozvodu plynu

Pripojení k rozvodu plynu nebo k tlakové láhvi s plynem muže být zrealizováno gumovou nebo ocelovou hadicí v souladu s platnými národními normami poté, co se ujistíte, že bylo zarízení nastaveno pro druh plynu, kterým bude napájeno (viz cejchovací štítek na víku: v opacném prípade viz níže). V prípade napájení tekutým plynem z tlakové láhve použijte regulátory tlaku odpovídající platným národním normám. Prívod plynu lze nastavit bocne* kvuli ulehcení jeho pripojení: Vymente vzájemne hadicovou spojku s uzáverem a vymente tesnení za tesnení dodané v príslušenství.

! Kvuli zajištení bezecné cinnosti, kvuli realizaci vhodného zpusobu použití energie a kvuli zajištení delší životnosti zarízení se ujistete, že prívodní tlak odpovídá hodnotám uvedeným v tabulce s Údaji horáku a trysek (viz níže).

Pripojení plynu s použitím gumové hadice

Zkontrolujte, zda hadice odpovídá platným národním normám. Vnitřní prumer hadice musí být: 8 mm pro napájení tekutým plynem; 13 mm pro napájení metanem.

Po provedení pripojení se ujistete, že hadice:

• se v žádném míste nedotýká soucástí dosahujících vyšší teploty než 50°C;
• není vystavena žádné námaze v tahu nebo zkrutu a nevykazuje ohnutí ani priškrcení;
• nemuže prijít do styku s ostrými predmety,

* Je soucástí pouze nekterých modelu.

ostrými hranami, cástmi nábytku a že nemuže být stlacena;

• je snadno dostupná po celé délce za úcelem kontroly jejího stavu;
• není delší než 1500 mm;
• je rádne upevnena obou koncích prostrednictvím stahovacích pásek odpovídajících platným národním normám.

! V prípade, že nelze dodržet jednu nebo více uvedených podmínek nebo když bude sporák nainstalován podle podmínek trídy 2 – podtrídy 1 (zarízení vestavené mezi dva kusy nábytku), je treba použít ocelovou hadici (viz níže).

Pripojení k rozvodu plynu prostrednictvím hadice z jednolité nerezavející oceli s úchyty se závity

Zkontrolujte, zda hadice a tesnení odpovídají platným národním normám.

Pri montáži hadice odstrante hadicovou spojku prítomnou na zarízení (spojka pro vstup plynu do zarízení má válcový závit 1/2" samec).

! Pripojení zrealizujte tak, aby maximální délka hadice nepresahovala 2 metry, a ujistete se, že hadice neprichází do styku s nábytkem a že nedochází k jejímu stlacování.

Kontrola tesnosti

Po ukoncení instalace zkontrolujte dokonalou tesnost všech spoju s použitím mýdlového roztoku. Nikdy nepoužívejte k tomuto úcelu plamen.

Prizpusobení ruzným druhum plynu

Zarízení lze prizpusobit jinému druhu plynu, než pro který bylo uzpusobeno (je uveden na cejchovacím štítku na víku).

Prizpusobení varné desky

Výmena trysek horáku varné desky:

1. Odložte mrížky a vytáhnete horáky z jejich uložení;
2. odšroubujte trysky s použitím klíce nástrckového

klíce o velikosti 7 mm (viz obrázek) a vymente je zaty, které jsou vhodné pro nový druh plynu (viz tabulka s Údaji horáku a trysek);

1. vratte všechny soucásti do puvodní polohy; toho docílíte provedením operací výše uvedeného postupu v opacném

poradí.

Serízení minimálního prutoku plynu v horácích varné desky:

1. Pretocte otocný ovladac do polohy odpovídající minimu;
2. sejmete knofl ík otocného ovladace a prostrednictvím šroubu umísteného uvnitr nebo na boku dríku otocného ovladace seridte prutok až do dosažení pravidelného malého plamene.
   ! V prípade tekutých plynu musí být serizovací šroub zašroubován až na doraz;

zkontrolujte, zda pri rychlém pretocení otocného ovladace z polohy odpovídající maximu do polohy odpovídající minimu nedojde ke zhasnutí horáku.

! Horáky varné desky nevyžadují regulaci primárního vzduchu.
! Po regulaci s plynem odlišným od plynu, se kterým bylo zarízení zkolaudováno, provedte výmenu cejchovacího štitku za štítek odpovídající novému druhu plynu; štítek je dostupný ve Strediscích autorizované servisní služby.
! Když se tlak plynu liší (nebo mení) ve srovnání s predepsanou hodnotou, je treba nainstalovat na vstupní potrubí regulátor tlaku v souladu s platnými národními normami pro „regulátory pro kanalizované plyny“.

Přizpůsobení trouby

Výměna trysky hořáku trouby:

1. úplně otevřete dvířka trouby;

2. vytáhněte posuvné dno trouby (viz obrázek);

3. odšroubujte upevňovací šroub hořáku a po odšroubování roubu V odmotujte hořák trouby;

1. odšroubujte trysku hořáku příslušným trubkovým klíčem pro trysky (viz obrázek) nebo trubkovým klíčem 7 mm a nahradťe jej tryskou vhodnou pro nový druh plynu (viz tabulka Údaje hořáků a trysek).

TECHNICKÉ ÚDAJE
Rozměry Trouby VxŠxH	34x39x44 cm
Objem	158
Užitkové rozměry zásuvky na ohřev pokrmů	šířka cm 42hloubka cm 44výška cm 17
Hořáky	Lze je přizpůsobit všem druhům plynů, uvedeným na štítku s jmenovitými údaji
Napájecí napětí a frekvence	viz štítek s jmenovitými údaji
	Směrnice Evropského hospodářského společenství: 2006/95/EC z 12.12.06 (Nízké napětí) ve smyslu následných úprav – 2004/108/EC z 15.12.04 (Elektromagnetická kompatibilita)ve smyslu následných úprav – 2009/142/EC z 30.11.09 (plyn)1275/2008 (Stand-by/ Off mode)

KN3G210S/UA

Tabulka s údaji horáku a trysek

Tabulka 1

Tabulka 1				Tekutý plyn				Přírodní plyn
Hořák	Průměr (mm)	Tepelný výkonkW (p.c.s.*)		Obtok1/100(mm)	tryska1/100(mm)	průtok*g/h		tryska1/100(mm)	průtok*l/h
		Jmenovitý	Snížený			***	**
Rychlý (Velký) (R)	100	3.00	0.7	41	87	218	214	128	286
Polorychlý(Střední) (S)	75	1.90	0.4	30	70	138	136	104	181
Pomocný (Malý) (A)	51	1.00	0.4	30	52	73	71	76	95
Trouba	-	2.80	1.0	46	80	204	200	119	267
Přívodní tlak	Jmenovitý (mbar)					28-30	37	20
	Minimální (mbar)					20	25	17
	Maximální (mbar)					35	45	25

* Při 15°C 1013 mbar-suchý plyn
** Propan P.C.S. = 50,37 MJ/kg
*** Butan P.C.S. = 49,47 MJ/kg
Přírodní plyn P.C.S. = 37,78 MJ/m³

Použití varné desky

Zapálení horáku

V blízkosti každého otocného ovladace HORÁKU je uvedeno plné kolecko oznacující príslušný horák. Zapálení horáku varné desky:

1. Približte k horáku plamen nebo zapalovac plynu;
2. stisknete a soucasne otocte proti smeru hodinových rucicek otocný ovladac HORÁKU do polohy oznacené symbolem maximálního plamene ⚠.
3. Nastavte požadovaný výkon plamene otácením otocného ovladace HORÁKU proti smeru hodinových rucicek: do polohy odpovídající minimu ♦, do polohy odpovídající maximu ♦ nebo do libovolné polohy mezi obema mezními hodnotami.

Když je zarízení vybaveno elektronickým zapalováním* (C), stací stisknout a soucasne otácet proti smeru hodinových rucicek otočný ovladac HORÁKU do polohy oznacené symbolem minimálního plamene až

do samotného zapálení. Muže se stát, že horák pri uvolnení otocného ovládace zhasne. V takovém prípade zopakujte uvedenou operaci a pridržte otocný ovladac stisknutý déle.

Když je zarízení vybaveno bezpecnostním zarízením(X)* pro detekci neprítomnosti plamene, držte otocný ovladac HORÁKU stisknutý približne na 2-3 sekundy, aby se plamen udržel zapálený a aby se zarízení aktivovalo.

Zhasnutí horáku se provádí otocením otočného ovladace do polohy • odpovídající jeho zhasnutí.

Praktické rady pro použití horáku

Za úcelem dosažení vyšší úcinnosti horáku a nižší spotreby plynu je treba použít nádoby s plochým dnem vybavené poklickou a úmerné velikosti horáku:

Hořák	Průměry nádob (cm)
Rychlý (R)	24 - 26
Polorychlý (S)	16 - 20
Pomocný (A)	10 - 14

Pri identifi kaci horáku se ridte dle odvolávek na obrázky uvedené v odstavci „Údaje horáku a trysek“.

! U modelu vybavených redukcní mrižkou musí být tato použita pouze pro pomocný horák, a to pri použití nádob s prumerem menším než 12 cm.

Použití trouby

! Pri prvním zapnutí vám doporucujeme, abyste nechali troubu bežet naprázdno približne na pul hodiny s termostatem nastaveným na maximu a se zavrenými dvírky. Poté vypnete troubu, zavrete dvírka trouby a vyvetrejte místnost. Zápach, který ucítíte, je zpusoben vyparováním látek použitých na ochranu trouby.
! Nikdy nepokládejte na dno trouby žádné predmety, protože by mohlo dojít k poškození smaltu.

Zapálení trouby

Pro zapálení hořáku trouby přibližte k otvoru F

(viz obrázek) plamen nebo zapalovač plynu, stiskněte a současně otočte proti směru hodinových ručiček otočný ovladač TROUBY až do polohy MAX.

Když po uplynutí 15 sekund nedošlo k zapálení hořáku,

povolte otočný ovladač, otevřete dvířka trouby a před dalším pokusem o zapálení vyčkejte alespoň 1 minutu.

Pro dosažení požadované teploty pečení otáčejte otočným ovladačem TROUBY. Polohy MAX (250'C) a MIN (140'C) jsou uvedeny na ovládacím panelu. Teplota je uvedena na teploměru.

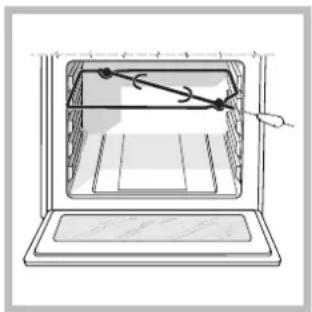

Turnspit Pro práci s grilem (viz schéma) postupujte následovně:urnspit Pro práci s grilem (viz schéma) postupujte následovně: 1. Položte pánev kape na pozici 1. 2. Umístěte gril podporu v pozici 4 a

vložte plivat do otvoru na zadní straně trouby. 3.

Acitvate funkci stisknutím tlačítka otočný rožeň.

* Je soucástí pouze nekterých modelu.

! Trouba je vybavena bezpečnostním zařízením, a proto je nutné držet ovládací knofl ík TROUBA dolů po dobu přibližně 6 sekund. ! Je-li plamen náhodně zhasne, vypněte hořák a počkejte nejméně 1 minutu, než se pokusíte znovu zapálit trouby.

Nastavení teploty

Chcete-li nastavit požadovanou teplotu pečení, troubu ovládací knofl ík proti směru hodinových ručiček. Teploty jsou zobrazovány na ovládacím panelu a mohou se lišit od MIN (150 °C) a MAX (250 °C). Jakmile je nastavená teplota byla dosažena, trouba udržet stálou pomocí jeho termostatu.

Grill

Na světlo gril, aby oheň nebo plynový zapalovač v blízkosti hořáku a stiskněte ovládací knofl ík TROUBA při otáčení ve směru hodinových ručiček, dokud nedosáhne d pozici. Gril umožňuje povrchu potravin je zahnědlý rovnoměrně a je vhodný zejména pro pečené pokrmy, řízek a klobásy. Umístěte stojan v poloze 4 nebo 5, a pan kape do pozice 1 pro sběr tuku a zabraňují tvorbě kouře. Pokud je zařízení vybaveno elektronickým * osvětlení, stiskněte tlačítko zapalování, označené symbolem 1, podržte trouba ovladač a otočte jím ve směru hodinových ručiček, na pozici d. Pokud se po 15 sekundách, hořák stále není svítí, uvolněte knofl ík, otevřete dvířka a počkejte nejméně 1 minutu, než se snaží světlo znovu. Pokud není k dispozici elektřina hořáku může být osvětlena pomocí plamene, nebo lehčí, jak je popsáno výše. !Gril je vybaven bezpečnostním zařízením, a proto je nutné držet ovládací knofl ík TROUBA dolů po dobu přibližně 6 sekund. ! Je-li plamen náhodně zhasne, vypněte hořák a počkejte nejméně 1 minutu, než se pokusíte znovu zapálit gril.

Osvitlení trouby

Svitlo může být zapnuto kdykoli stisknutím tlačitka osvítlení trouby.

Časovač

Při aktivaci Časovače (Počítadla minut) postupujte následovně:

1. Natočte budík otočením ⚙ otočného ovladače ČASOVAČE ve směru hodinových ručiček téměř o jednu celou otáčku;
2. Otočením ○ otočného ovladače ČASOVAČE proti směru hodinových ručiček nastavte požadovanou dobu.

Spodní prostor

! Nikdy nevkládejte do spodního prostoru hořlavý materiál.
! Vnitřní povrchy zásuvky (je-li součástí) by se mohly ohřát na vysokou teplotu

U modelu* plynový sporák, je posuvná ochranná vrstva, která chrání spodní prostor na teplo z hor(áku (viz obrázek).

Chcete-li odstranit posuvné ochranu odstran(te šroub S (viz obrázek). Nahradit, zajiste(te ho na míste(pomocí šroubu S.

! Pr(ed použitím trouby se ujiste(te, že posuvné ochrane(, je správne(

Tabulka pecení v troube

Připravované jídlo	Hmotnost (kg)	Poloha pro pečení počínaje zespodu	Teplota (°C)	Doba předehřevu (minuty)	Doba pečení (minuty)
Těstoviny
Lasagne	2.5	2	200-210	10	75-80
Cannelloni	2.5	2	200	10	50-60
Gratinované těstoviny	2.5	2	200	10	50-60
Maso
Telecí	1.7	3	200-210	10	95-100
Kuře	1.5	3	210-220	10	90-100
Kachna	1.8	3	200	10	100-110
Králík	2.0	3	200	10	70-80
Vepřové	2.1	3	200	10	70-80
Jehněčí	1.8	3	200	10	100-105
Ryby		3
Makrely	1.1	3	180-200	10	45-50
Zubatec	1.5	3	180-200	10	45-55
Pstruh v alobalu	1.0		180-200	10	45-50
Pizza
Neapolská	1.0	4	210-220	15	20-25
Dorty
Sušenky	0.5	4	180	15	25-35
Ovocný koláč	1.1	4	190	15	40-45
Slané dorty	1.0	4	180	15	50-55
Kynuté koláče	1.0	4	170	15	40-45
Grill
Telecí řízky	1	4		5	15-20
Karbanátky	1,5	4		5	20
Hamburgery	1	3		5	20-30
Makrely	1	4		5	15-20
Sendviče- toast	4.	4		5	4-5
Grill+rožni
Telecího na rožni	1	-		5	70-80
Kuře na rožni	2	-		5	70-80
Grill+ multi-špíz rožni
Kebab z masa	1,0			5	40-45
Zeleninový kebab	0,8	-		5	25-30

POZN.: Uvedené doby pečení mají pouze orientační charakter a mohou být změněny dle osobního prání. Při použití grilu nebo ventilovaného grilu je třeba vždy umístit sběrnou nádobu do 1.úrovně zespodu.

CZ

! Zarízení bylo navrženo a vyrobeno v souladu s mezinárodními bezpecnostními normami. Tato upozornení jsou uvádena z bezpecnostních duvodu a je treba si je pozorne precíst.

Základní bezpecnost

• Toto zarízení bylo navrženo pro neprofesionální použití uvnitr bytu/domu.
• Zarízení nesmí být nainstalováno v exteriéru, a to ani v prípade, kdy se jedná o chránený prostor, protože jeho vystavení dešti nebo bouri je mimorádne nebezpecné.
• Nedotýkejte se zarízení bosýma nohama ani mokrýma nebo vlhkýma rukama ci nohama.
• Zařízení se musí používat k pečení potravin dospělými osobami, a to dle pokynů uvedených v tomto návodu. Každé jiné použití (například: ohřev prostředí) je považováno za nesprávné, a tedy nebezpečné. Výrobce nemůže být považován za odpovědného za případné škody vyplývající z nesprávného, chybného nebo neracionálního použití. Toto zarízení patrí do trídy 1 (izolované) nebo do trídy 2 – podtrídy 1 (vestavené mezi 2 kusy nábytku).

- Behem použití zarízení se topné clánky a nekteréásti dvírek trouby zahrívají na vysokou teplotu. Dávejte pozor, abyste se jich nedotkli, a udržujte v dostatecné vzdálenosti deti.

- Zabrante tomu, aby se napájecí kabely dalších elektrospotrebicu dostaly do styku s teplými soucástmi zarízení.

- Nezakrývejte ventilacní otvory a otvory pro únik tepla.

- Pri vkládání nebo vyjímání nádob používejte pokaždé ochranné rukavice urcené k použití pri pecení.

- Behem cinnosti zarízení nepoužívejte v jeho blízkosti horlavé tekutiny (alkohol, benzin atd.).

- Nevkládejte horlavý materiál do spodního odkládacího prostoru ani do trouby: V prípade náhodného uvedení zarízení do cinnosti by se mohl zapálit.

- Vnitrní povrchy zásuvky (je-li soucástí) by se mohly ohrát na vysokou teplotu.

- Když se zarízení nepoužívá, pokaždé se ujistete, že se otocné ovladace nacházejí v poloze •.

- Nevytahujte zástrcku ze zásuvky taháním za kabel, ale tak, že uchopíte zástrcku.

- Necistete troubu ani neprovádejte údržbu dríve, než vytáhnete zástrcku z elektrického rozvodu.

je opravit. Obratte se na Servisní službu.

• Nepokládejte na otevrená dvírka trouby težké predmety.
• Nepočítá se s použitím zařízení osobami (včetně dětí) se sníženými fyzickými, senzorickými nebo duševními schopnostmi, neznalými osobami nebo osobami, které nemají zkušenosti s výrobkem, jestliže nejsou pod dohledem osoby zodpovědné za jejich bezpečnost nebo pokud nepřijaly předběžné pokyny o použití zařízení.
• Zabraňte tomu, aby si děti hrály se zařízením.

Likvidace

• Likvidace obalového materiálu: Obaly zlikvidujte v souladu s místními predpisy za úcelem jejich recyklace.
• Evropská smernice 2002/96/ES o odpadních elektrických a elektronických zarízeních (RAEE) predpisuje, aby elektrospotrebice nebyly likvidovány v rámci bežného pevného domovního odpadu. Vyrazená zarízení musí být sesbírána oddelene za úcelem optimalizace stupne opetovného použití a recyklace materiálu, ze kterých se skládají, a za úcelem zamezení možných škod na zdraví a na životním prostredí. Symbol preškrtnutého košíku na všech výrobcích pripomíná povinnost separovaného sberu.
  Podrobnejší informace týkající se správného postupu pri vyrazování elektrospotrebicu z provozu mohou jejich majitelé získat tak, že se obrátí na príslušnou verejnou službu nebo na prodejce.

Úspora energie a ohled na životní prostredí

• Pri použití trouby v období od pozdního odpoledne až do casných ranních hodin se podílíte na optimalizaci spotreby elektrické energie.
• Pri GRILOVÁNÍ a GRATINOVÁNÍ doporucujeme péct pokaždé pri zavrených dvírkách: Výsledkem je krome lepšího upecení také významná úspora energie (približne 10%).
• Udržujte tesnení v cistém a funkcním stavu, aby dokonale priléhala k dvírkum a nezpusobovala únik tepla.

Vypnutí elektrického proudu

Pred jakoukoli operací odpojte zarízení ze síte elektrického napájení.

Cištení zarízení

! Nikdy nepoužívejte k cištení zarízení parní cisticí zarízení s vysokým tlakem.

• Vnejší smaltované nebo nerezové cásti a pryžová tesnení je možné cistit houbou namocenou ve vlažné vode a neutrálním mýdlem. V prípade odstranování úporných skvrn použijte specifi cké cisticí prostredky. Po vycištení jednotlivé soucásti dokonale opláchnete a osušte. Nepoužívejte abrazivní práškové prostredky ani korozivní látky.
• Mrížky, víka, vence na distribuci plamene a horáky varné desky je možné za úcelem jejich vycištení vytáhnout; umyjte je v teplé vode s neabrazivním cisticím prostredkem; dbejte pritom na dokonalé odstranení veškerých nánosu a dokonalé osušení.
• Pravidelne cistete koncovouást bezecnostních zarízení* na detekci neprítomnosti plamene.
• Vnitrek trouby je treba vycistit po každém použití, když je ješte vlažný. Používejte teplou vodu a cisticí prostredek a na záver osušte jemným hadrem. Vyhnete se použití abrazivních prostredku.
• Dvirka trouby cistete houbou a neabrazivními prostredky a osušte je jemným hadríkem; nepoužívejte drsné abrazivní materiály ani zahrocené kovové škrabky, které by mohly poškrábat povrch a zpusobit prasknutí skla.
• Príslušenství se muže umývat jako bežné nádobí i v mycce nádobí.
• Nezavírejte kryt pri zapnutých nebo ješte teplých horácích.

Kontrola tesnení trouby

Pravidelne kontrolujte stav tesnení po obvodu dverí ! Nikdy se neobracejte na neautorizované techniky

Uvedte:

• Druh poruchy;
  • Model zarízení (Mod.)
  • Výrobní císlo (S/N)

Tyto informace se nacházejí na štítku s jmenovitými údaji, umísteném na zarízení

trouby. V prípade jeho poškození se obratte na nejbližší Servisní autorizované stredisko. Doporucuje se nepoužívat troubu až do uskutecnení opravy.

Údržba plynových kohoutku

Casem se muže stát, že se nekterý otocný ovladac zablokuje nebo bude vykazovat potíže pri otácení. V takovém prípade je treba provést jeho výmenu.

! Tato operace musí být provedena technikem autorizovaným výrobcem.

Odstranění víka

Aby bylo čištění varné desky snazší, můžete víko varné desky odstranit. Nejprve jej zcela otevřete a poté jej ____ zvedněte (viz obrázek).

Výměna žárovky osvětlení vnitřku trouby

• Troubu odpojte od sítě.
• Odšroubujte skleněný kryt žárovky;

• Vyšroubujte žárovku a nahrad'te ji novou žáruvzdornou (300°C) žárovkou s následujícími parametry:

• Napětí 230 V

• Příkon 25 W
• Závit E14
• Zašroubujte zpět skleněný kryt a troubu připojte k síti.

Mazání kohoutů

POZOR! Náh lým zahřátím může sklo krytu prasknout! Vypněte a zkontrolujte všechny hořáky a varné plotýnky před uzavřením skleněného krytu.
