Typ produktu	Odsavač par
Značka	Indesit
Model	IHPC 6.4 LM K
Rozměry (Š x H x V)	600 x 500 x (135-265) mm
Čistá hmotnost	10,5 kg
Elektrické napájení	220-240 V ~ 50 Hz
Výkon motoru	200 W
Maximální průtok vzduchu	650 m³/h
Hladina hluku (max)	65 dB(A)
Osvětlení	LED 2 x 1,5 W
Počet rychlostí	3 + intenzivní
Typ ovládání	Mechanický posuvný ovladač
Tukový filtr	Kovový, mytí v myčce nádobí
Uhlíkový filtr	Volitelný (model s recirkulací)
Energetická třída	C
Index opravitelnosti	5,5 / 10
Instalace	Vestavné nebo pod skříňku
Průměr vývodu vzduchu	150 mm
Údržba	Čistěte filtry každé 2 měsíce
Záruka	2 roky

Často kladené otázky - IHPC 6.4 LM K INDESIT

Jak nainstalovat odsavač Indesit IHPC 6.4 LM K?

Instalaci musí provést kvalifikovaný odborník. Dodržujte minimální vzdálenosti: 650 mm nad elektrickým vařičem, 750 mm nad plynovým sporákem. Pevně připevněte na zeď nebo pod skříňku a připojte vývod vzduchu k odtahovému potrubí (průměr 150 mm).

Jak čistit tukové filtry?

Kovové filtry se myjí v myčce nádobí při nízké teplotě (krátký cyklus). Můžete je také čistit ručně teplou vodou a jemným čisticím prostředkem. Vložte je zpět zcela suché. Frekvence: každé 2 měsíce nebo častěji při intenzivním používání.

Je potřeba uhlíkový filtr?

Uhlíkový filtr je povinný pouze v režimu recirkulace (bez venkovního odvodu). Měl by být vyměněn každých 6 až 12 měsíců. Zkontrolujte v návodu, zda je váš model dodáván s ním nebo je nutné jej zakoupit samostatně.

Jak vyměnit LED osvětlení?

Osvětlení je tvořeno integrovanými LED diodami, které uživatel nemůže vyměnit. V případě poruchy kontaktujte servis Indesit pro výměnu odborníkem.

Odsavač vydává hluk, je to normální?

Hladina hluku může dosáhnout 65 dB při maximální rychlosti. Ujistěte se, že je odsavač správně nainstalován, filtry jsou čisté a nic neblokuje vývod vzduchu. Pokud je hluk neobvyklý, zkontrolujte upevnění a kontaktujte servis.

Jak nastavit rychlosti?

Použijte mechanický posuvný ovladač: poloha 1 pro slabé odsávání (mírné vaření), 2 pro střední, 3 pro vysoké a poloha intenzivní (boost) pro silné pachy. Posuňte ovladač na doraz pro aktivaci intenzivního režimu (automatický návrat po 5 minutách).

Jaká je energetická třída tohoto odsavače?

Odsavač Indesit IHPC 6.4 LM K je zařazen do třídy C na energetické škále (A+++ až D). Roční spotřeba je přibližně 70 kWh při běžném používání.

Kde sehnat náhradní díly?

Náhradní díly (filtry, motor, spínač) jsou k dispozici na webu Indesit nebo u autorizovaných prodejců. Pro přesné reference použijte číslo modelu IHPC 6.4 LM K.

Odsavač se nerozsvítí, co dělat?

Zkontrolujte elektrické napájení (pojistka, jistič). Ujistěte se, že je zástrčka zapojena. Pokud problém přetrvává, je vadný motor nebo spínač: obraťte se na servis.

Jaká údržba odtahového potrubí?

Potrubí musí být průchozí a pravidelně kontrolováno, aby se zabránilo znečištění. Pokud používáte flexibilní potrubí, vyměňte jej, pokud je poškozené. V režimu recirkulace se ujistěte, že je uhlíkový filtr v dobrém stavu.

NÁVOD K OBSLUZE IHPC 6.4 LM K INDESIT

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, zda si děti nehrají se zařízením.
• Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
• Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoři pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.

Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.

• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
  • V případě pochyb se obratte na pověřený servis nebo se porad'te s odborným

personálem.

POZOR!

• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
• Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáz zůstávají nezměněny.

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznicení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domáclím účelům.

• Je důležité uchovat si tuto přiručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
• Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
• Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
• Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 55cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

NAPOJENÍ NA ELEKTRICKOU SÍT

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven připojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven připojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dřive než opět napojíte obvod digestoře na síťové napájení a ověřite správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Výměna napájecího kabelu

Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.

VÝVOD VZDUCHU

(pro odsávací verze)

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací přiruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmitá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.

! Použivejte odtahové potrubi s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).

! Vyhněte se zásadním změnám sekce vedení odtahu.

! Výrobce odmítá veškerou zodpovědnost v případě, že tyto předpisy nebudou dodržovány.

FILTRUJÍCÍ ANEBO ODSÁVACÍ?

! Vaše digestoř je připraven k použití v odsávací verzi.

K použití ve filtrující verzi je třeba instalovat příslušný KIT PŘÍSLUŠENSTVÍ.

Ověřte si na prvních stránkách této příručky, zda KIT PŘISLUSENSTVI je součástí vybavení přístroje anebo zda je třeba ho zakoupit.

Poznámka: Pokud je součásti vybavení, v některých případech dodatkový filtrační systém založený na aktivních uhlících by již mohl být nainstalován na digestoří.

Informace týkající se přeměny digestoře z odsávací verze na verzi filtrující jsou obsaženy v této příručce.

Odsávací verze

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přirubě.

POZOR!

Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

POZOR!

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Filtrujici verze

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použiti digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

OVLÁDÁNÍ

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

T1. spínač osvětlení ON/OFF.

T2. vypínač OFF/rychlost 1

T3. volba rychlosti 2

T4. volba rychlosti 3

ÚDRŽBA

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNĚ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ.

NEPOUŽÍVEJTE ALKOHOL!

Údržba tukových filtrů

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit

Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratšim programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Úržba filtrů s uhlíkem

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlikem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMUŽE být umýván či regenerován.

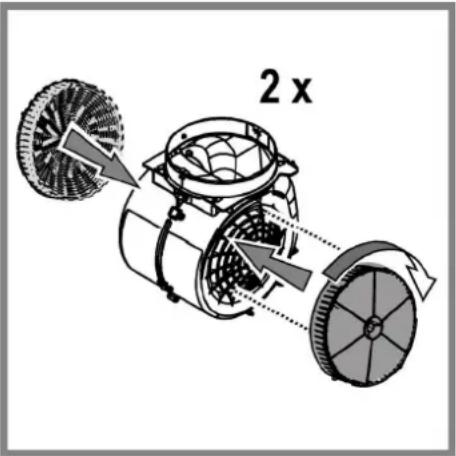

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna svítidel

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD. DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.

Pro výměnu žárovek kontaktujte servisní středisko, pověřené prodejem náhradních dílů.

Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  • EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí: Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvýste rychlost pouze v případě nadměrného množství kouře nebo páry a použjite podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snížování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

TECHNICKÉ PORUCHY

Pokud máte dojem, že něco správně nefunguje, dříve než se obrátite na servisní službu, provedte následující jednoduchá kontrolní opatření:

• jestliže digestoř nefunguje:
  Ověřte si, zda:
• nedošlo k přerušení elektrického proudu.
• jestliže digestoř má nedostatečný výkon: Ověřte si, zda:

- zvolená rychlost motoru je postačující pro uvolněné množství dýmu a par.

- zda je kuchyně dostatečně větrána, aby v ní bylo možno umístit přívod vzduchu.

- zda filtr s uhlíkem není opotřebován (pokud je digestoř ve filtrující verzi).

- Pokud se digestoř při normálním provozu vypne:

Ověřte si, zda:

- nedošlo k přerušení elektrického proudu.

- zda nezasáhl multipólový jistič

V případě eventuálních technických poruch dříve než se obrátíte na servisní službu, odpojte přístroj alespoň na 5 vteřin z elektrické sítě, vyjměte zásuvku ze zástrčky a pak ho opět napojte na síť. V případě, že technická porucha trvá, obraťte se na servisní službu.

TECHNICKÉ ÚDAJE

Model	Výška (cm)	Šířka (cm)	Hloubka (cm)	∅ dodpadního potrubí (cm)
IHPC 9.5 LM XIHPC 9.4 LM X		90	40	15-12,5-12
IHPC 6.4 LM KIHPC 6.4 LM XIHPC 6.5 LM X		60	40	15-12,5-12

Údaje týkající se celkové spotřeby a spotřeby žárovky jsou uvedeny na výrobním štítku.

Komponenty, které nejsou součástí vybavení výrobku

⚠️ VŠEOBECNÁ BEZPEČNOST

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

Údržba protitukových filtrov

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Údržba uhlíkového filtra

Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.

Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).

- nedošlo k výpadku elektrického prúdu.

- ak odsávač pary má slabý výkon:

Skontrolovať, že:

- nedošlo k výpadku elektrického prúdu.
