HZ41HDR - Projektor OPTOMA - Bezplatný návod k obsluze

Typ produktu	Laserový DLP projektor 1080p
Nativní rozlišení	1920 x 1080 pixelů
Maximální rozlišení	3840 x 2160 při 60 Hz (HDMI 2.0)
Světelný zdroj	Laser třídy 1 (IEC 60825-1:2014)
Projekční poměr	1,4 až 2,24 (zoom 1,6x)
Posun objektivu	116% ±5%
Velikost obrazu	28,3" až 145,3" (optimálně 60" při širokém úhlu)
Projekční vzdálenost	1 až 10 m (mechanicky), 1,4 až 4,5 m (opticky)
Korekce lichoběžníkového zkreslení	Vertikální a horizontální ±30°, nastavení čtyř rohů
Režimy obrazu	Živý, Světlý, HDR/HLG, Kino, Hra, Sport, Reference, DICOM SIM, 3D, SIM Golf, ISF Den/Noc/3D
Vestavěný reproduktor	15 W
Konektory	2x HDMI 2.0, 1x VGA, 2x USB-A, 1x RJ45, 1x RS232, audio vstup/výstup, Sync 3D, 12V relé
Síťová funkce	Ovládání přes LAN (Crestron, Extron, PJLink, AMX, Telnet, HTTPS)

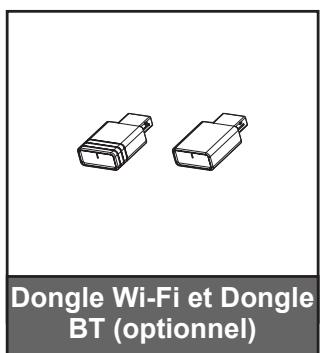

Bezdrátové zobrazení	Volitelně přes Wi-Fi dongle (EZC-5201BS)
Spotřeba elektrické energie	120 W (Eco režim), 170 W (Světlý režim)
Napájení	Síťový adaptér (DC konektor)
Rozměry (Š x H x V)	274 x 216 x 114 mm (s nožičkami)
Hmotnost	3 kg
Provozní teplota	0 °C až 40 °C
Čištění objektivu	Stlačený vzduch, speciální utěrka, žádná rozpouštědla
Bezpečnost	Zámek klávesnice, heslo, bezpečnost hodin, doporučeno montáž na strop

Často kladené otázky - HZ41HDR OPTOMA

Jak čistit objektiv projektoru?

Vypněte a odpojte projektor, nechte vychladnout. Použijte stlačený vzduch k odstranění prachu, poté speciální utěrku na objektiv. Nepoužívejte rozpouštědla ani abrazivní čisticí prostředky.

Jaké jsou dostupné režimy obrazu?

Režimy obrazu zahrnují: Živý, Světlý, HDR/HLG, Kino, Hra, Sport, Reference, DICOM SIM, 3D, SIM Golf a ISF Den/Noc/3D. Každý režim je optimalizován pro různé typy obsahu.

Jak aktivovat režim HDR?

V menu Obraz nastavte Dynamický rozsah na Automatický. Projektor automaticky detekuje a dekóduje obsah HDR/HLG.

Mohu použít univerzální dálkový ovladač?

Ano, můžete použít univerzální dálkový ovladač naprogramováním IR kódů uvedených v návodu (vlastní kódy NEC). Projektor můžete také ovládat přes RS232 nebo síť (Crestron, Extron, PJLink).

Jaká je životnost laserového světelného zdroje?

Návod neuvádí přesnou dobu, ale laserové DLP zdroje mají obvykle dlouhou životnost (20 000 až 30 000 hodin). Projektor automaticky detekuje životnost světelného zdroje.

Jak připojit bezdrátové zařízení?

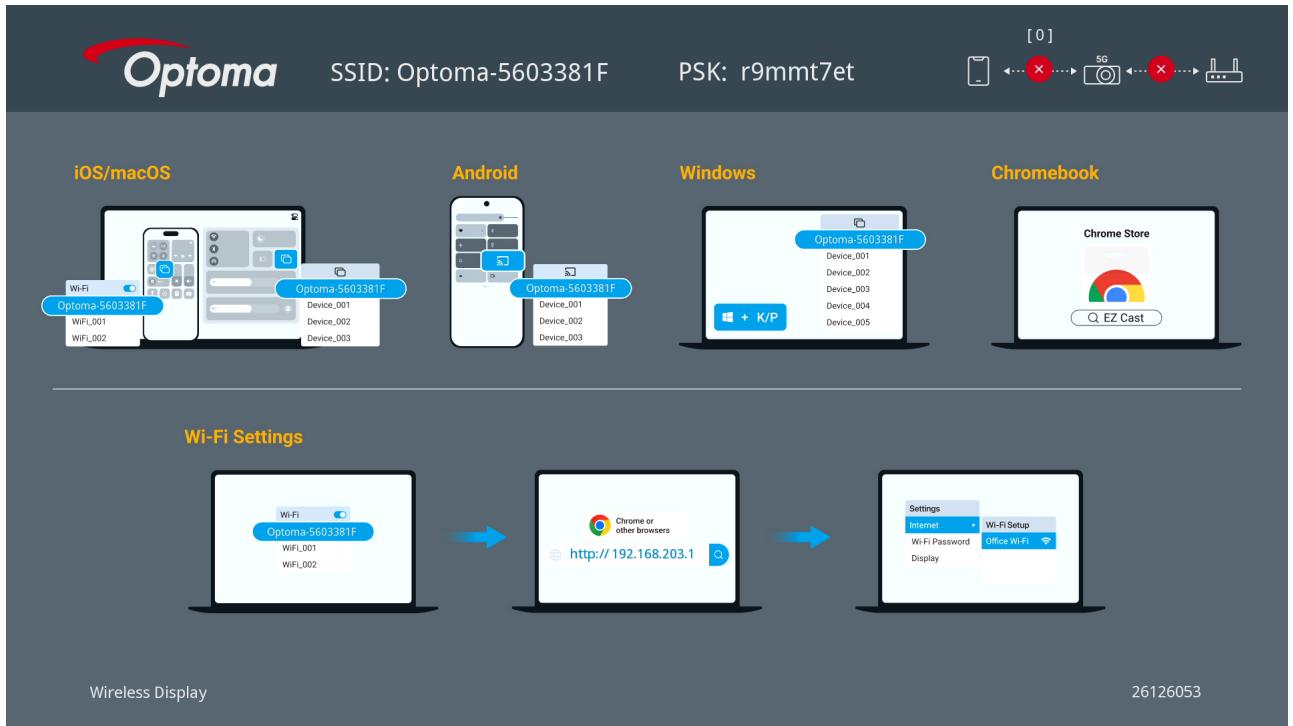

Vložte volitelný Wi-Fi dongle (EZC-5201BS) do portu USB-A, vyberte Bezdrátové zobrazení jako zdroj a poté postupujte podle pokynů na obrazovce pro zrcadlení (iOS, Android, Windows, ChromeOS).

Lze projektor namontovat na strop?

Ano, je určen pro montáž na strop. Použijte montážní sadu Optoma. Ujistěte se, že kolem ventilačních otvorů ponecháte alespoň 10 cm prostoru a instalujte jej mimo dosah dětí (varování laseru).

Jak snížit latenci pro hry?

Aktivujte Režim nízké latence v menu Zobrazení. Sníží dobu odezvy na 8,6 ms při 1080p a 120 Hz. Upozorňujeme, že geometrické korekce (lichoběžník, čtyři rohy) jsou v tomto režimu deaktivovány.

Co dělat, když je obraz převrácený?

Přejděte do Menu > Zobrazení > Instalace projektoru a vyberte správnou orientaci: Vpředu, Vzadu, Strop-nahoře nebo Vzadu-nahoře.

Jak zamknout klávesnici, aby se zabránilo neoprávněnému použití?

V Menu > Ovládání > Nastavení klávesnice aktivujte Zámek klávesnice. Projektor lze stále ovládat dálkovým ovladačem. Pro deaktivaci nastavte na Vypnuto.

NÁVOD K OBSLUZE HZ41HDR OPTOMA

Consignes de sécurité importantes .... 4

Informations de sécurité relatives au rayonnement laser.... 5

Avis relatif au laser 6

Avis sur le droit d'auteur 7

Limitation de responsabilité....7

Reconnaissance de marque....7

FCC 7

Déclaration de Conformité pour les pays dans l'Union Européenne 8

WEEE 8

Étiquettes des spécifications et d'avertissement 8

cTUVus....9

Nettoyer l'objectif....9

INTRODUCTION 10

Contenu du paquet.... 10

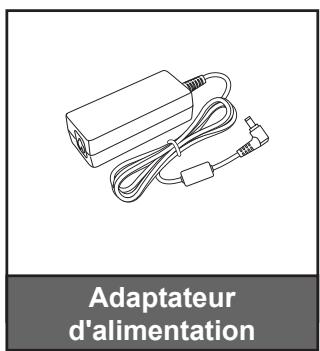

Accessoires standard 10

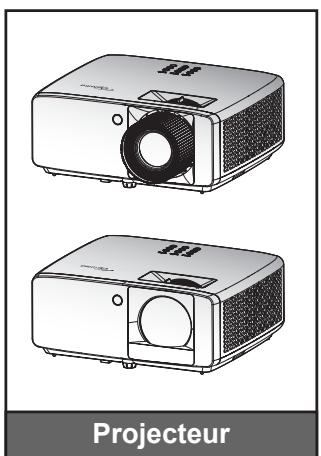

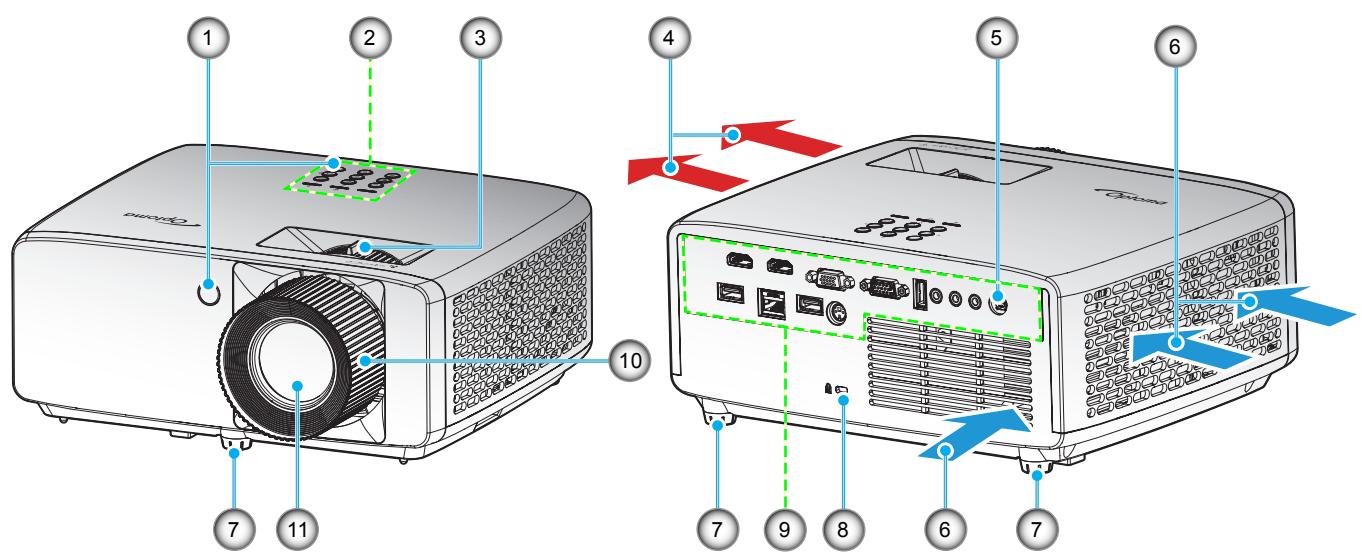

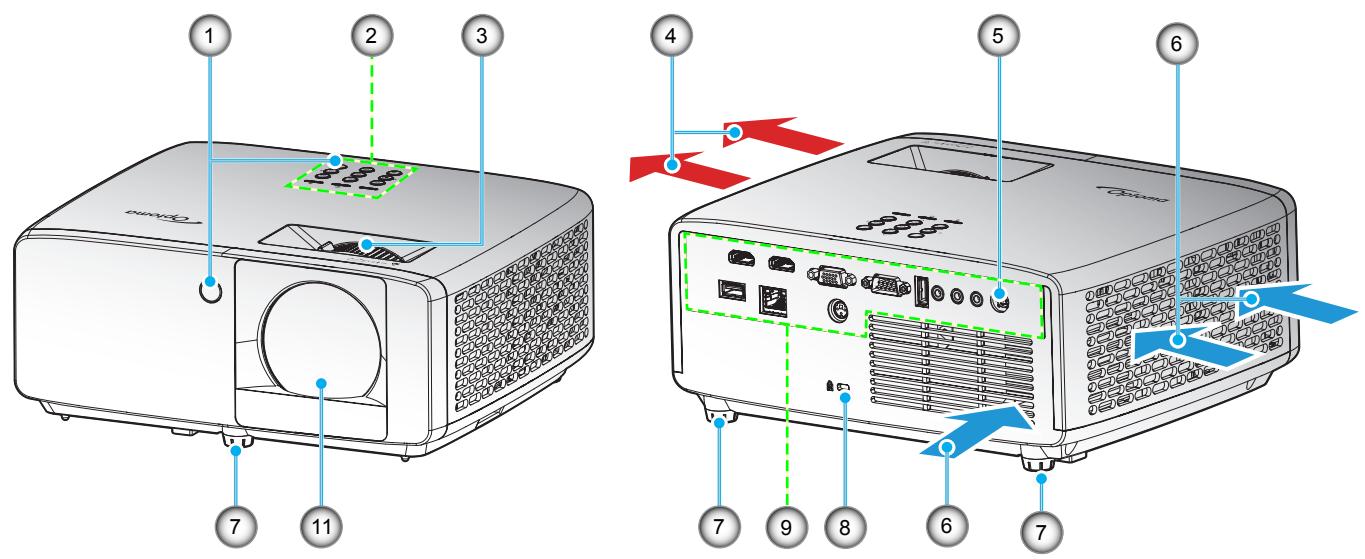

Description du produit.... 11

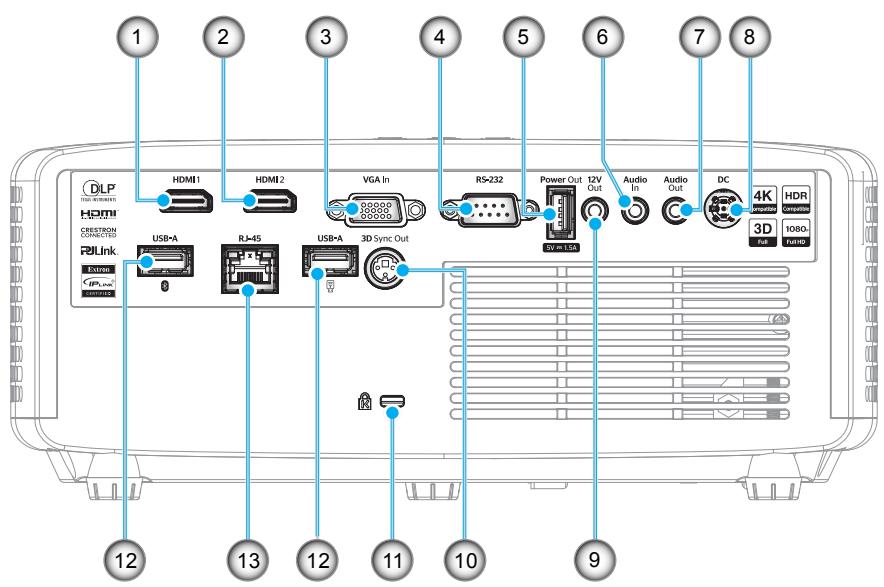

Connexions.... 12

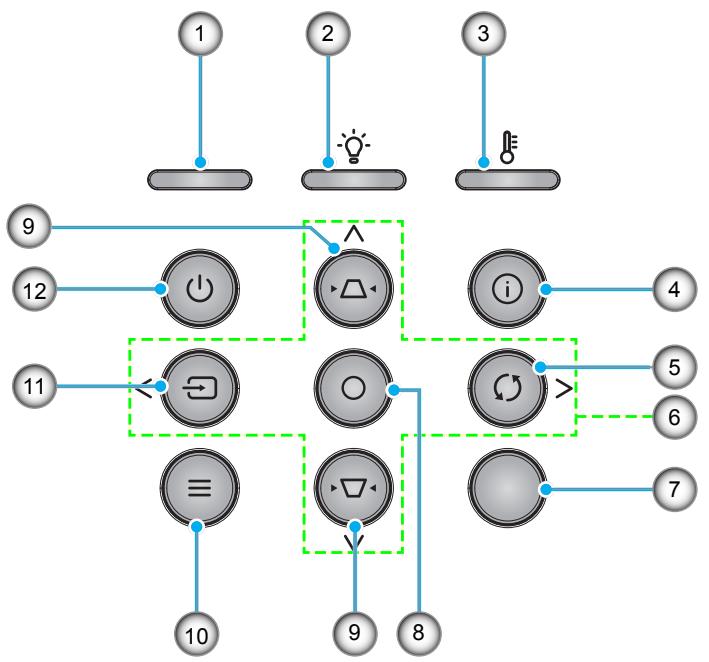

Clavier Verrouillé 13

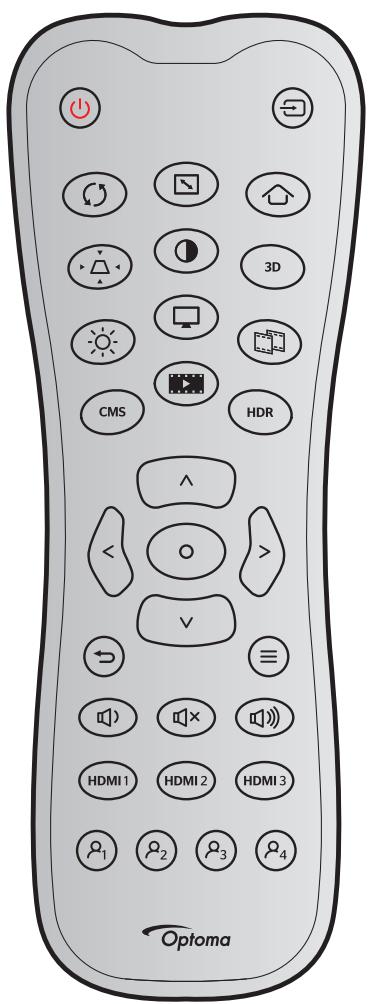

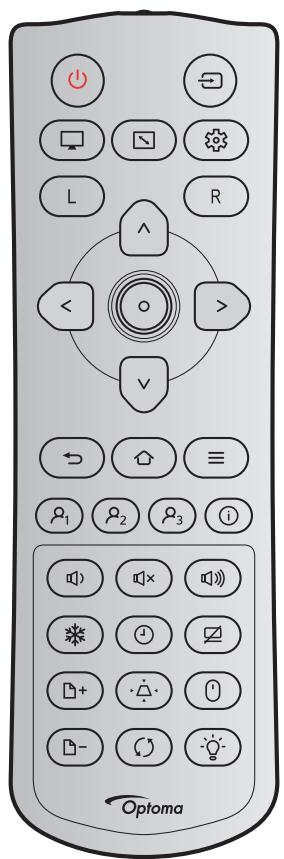

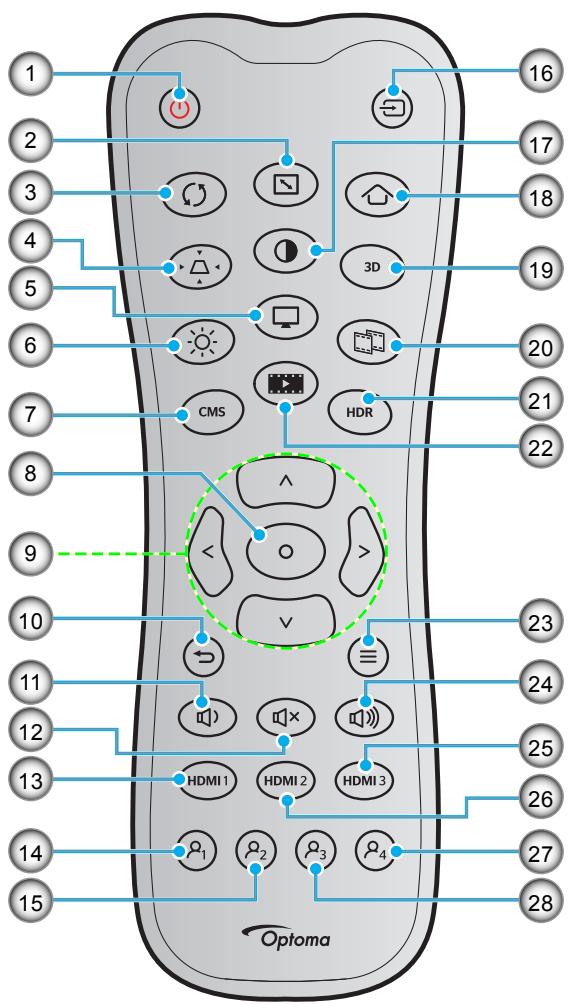

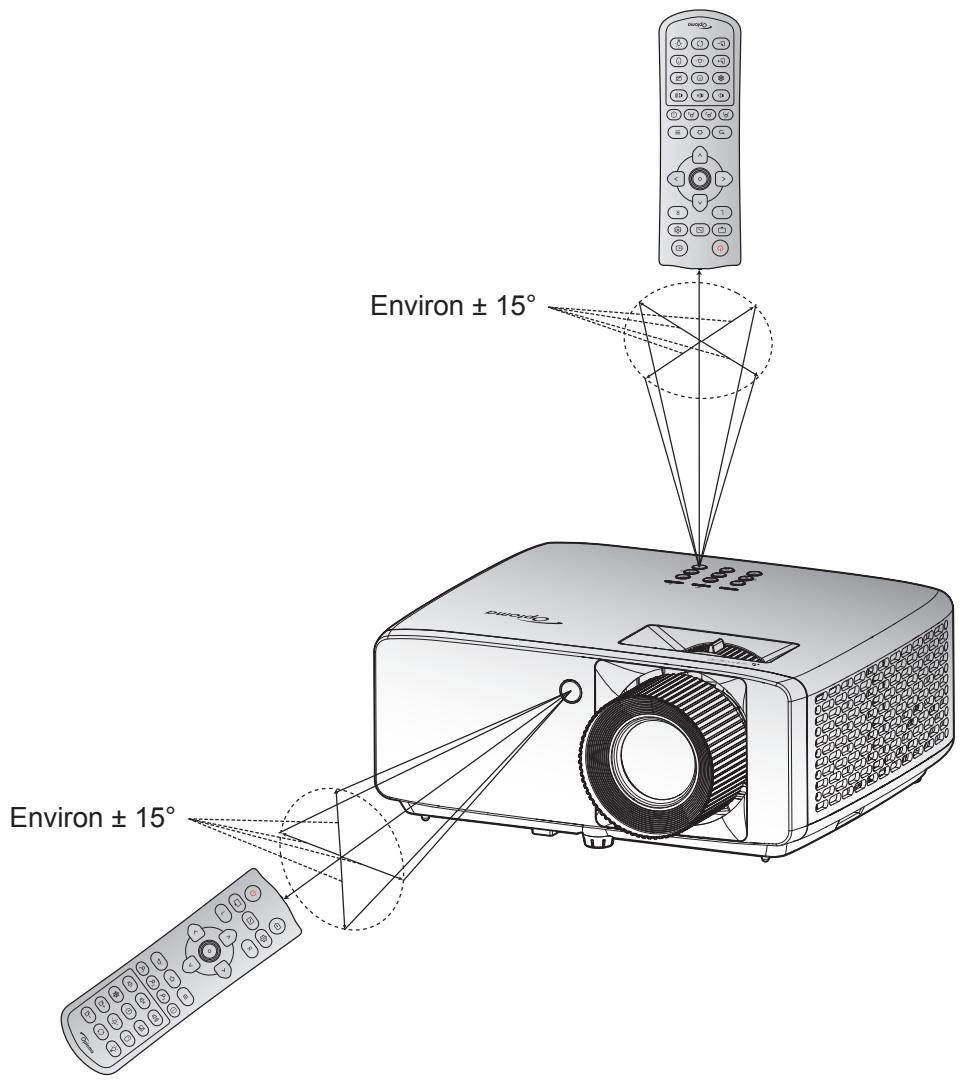

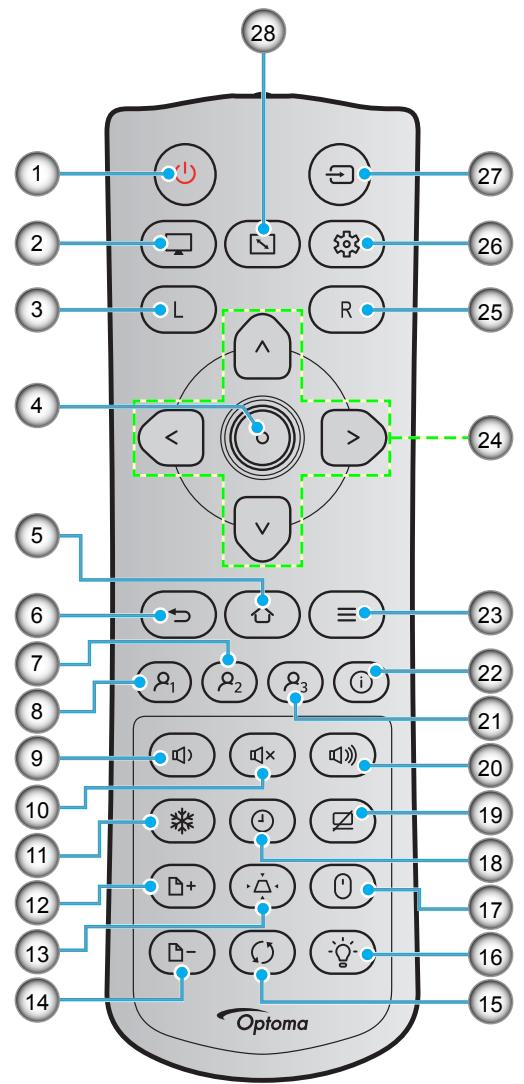

Télécommande.... 14

CONFIGURATION ET INSTALLATION.... 16

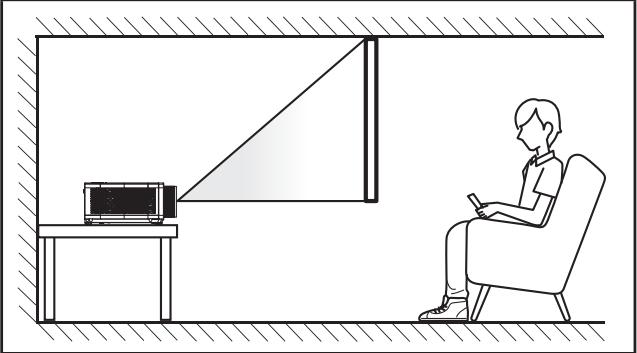

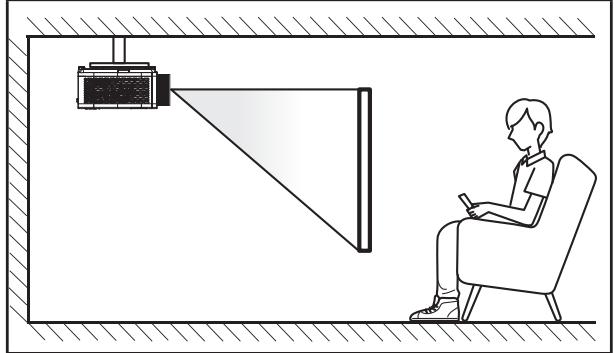

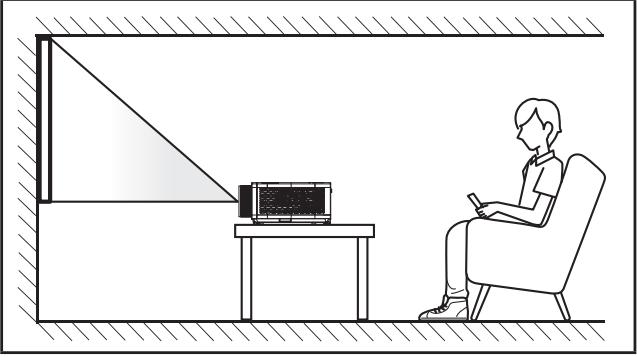

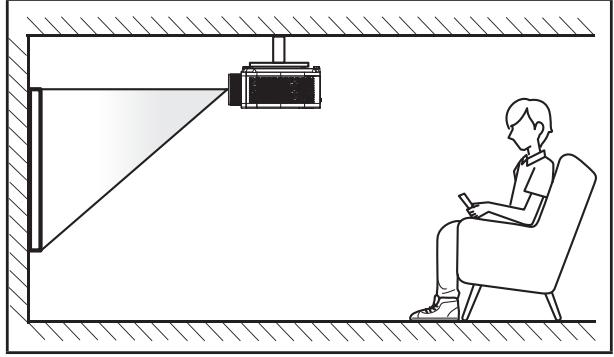

Installation du projecteur 16

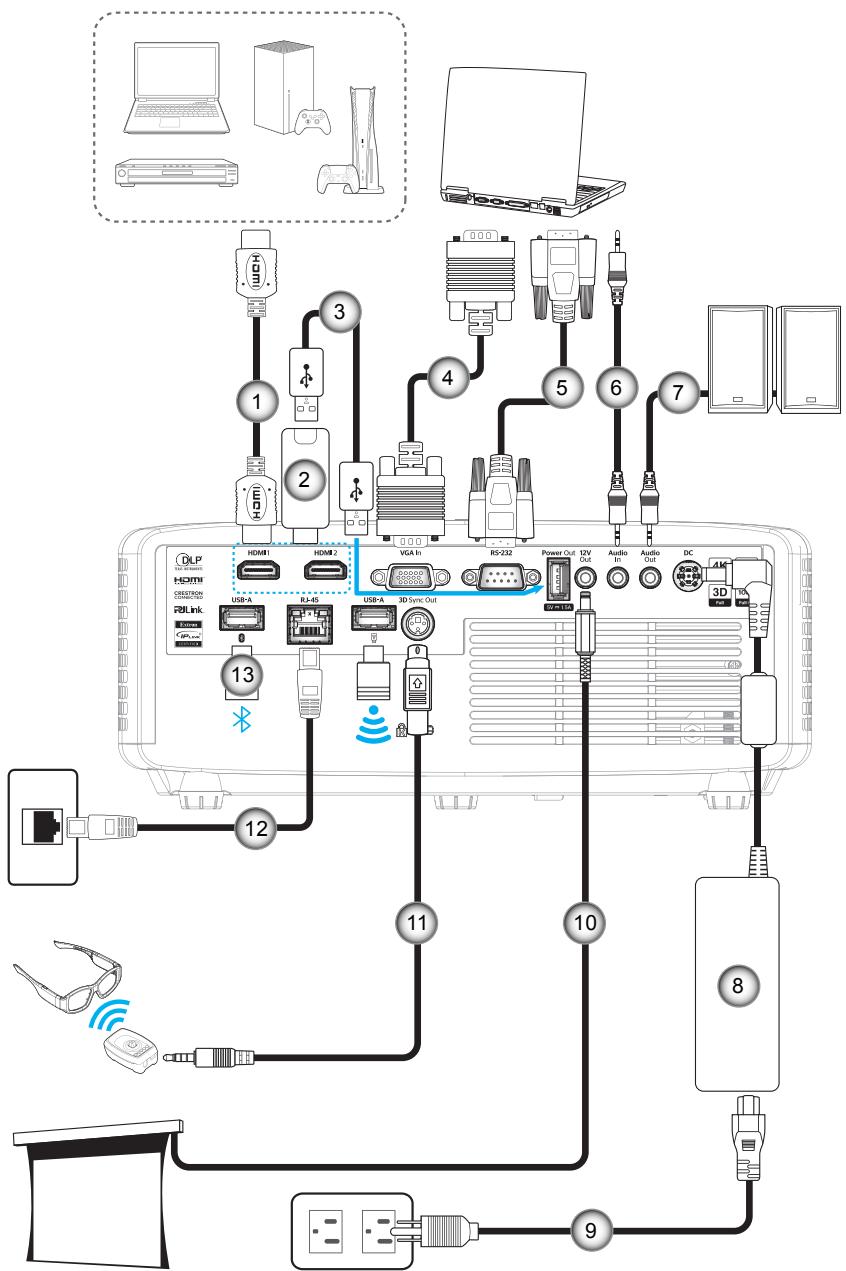

Connexion des sources au projecteur.... 18

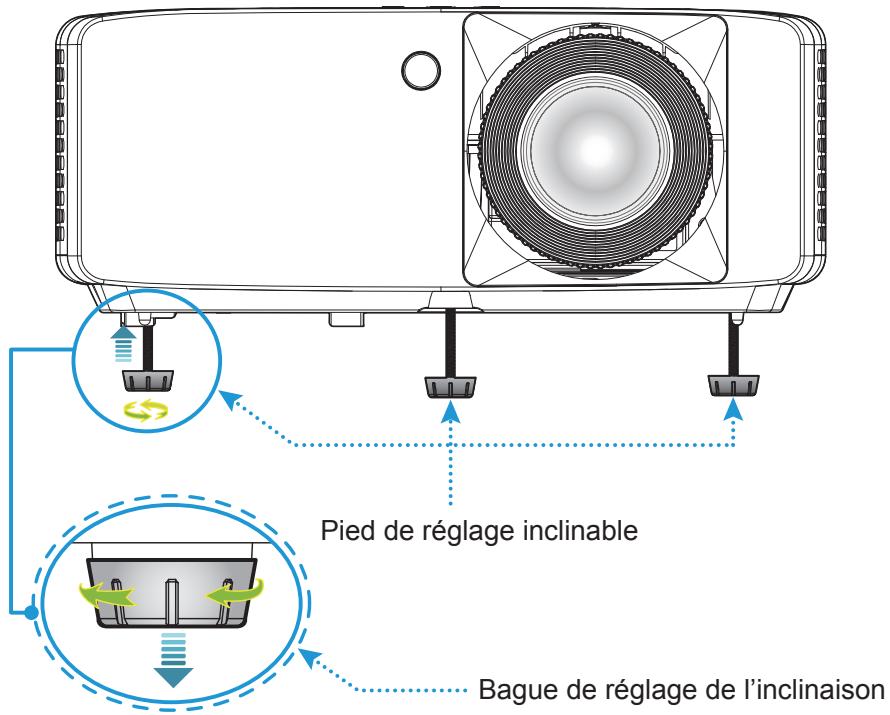

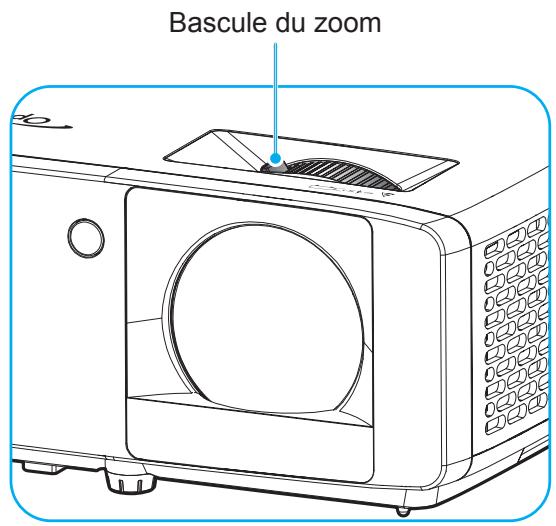

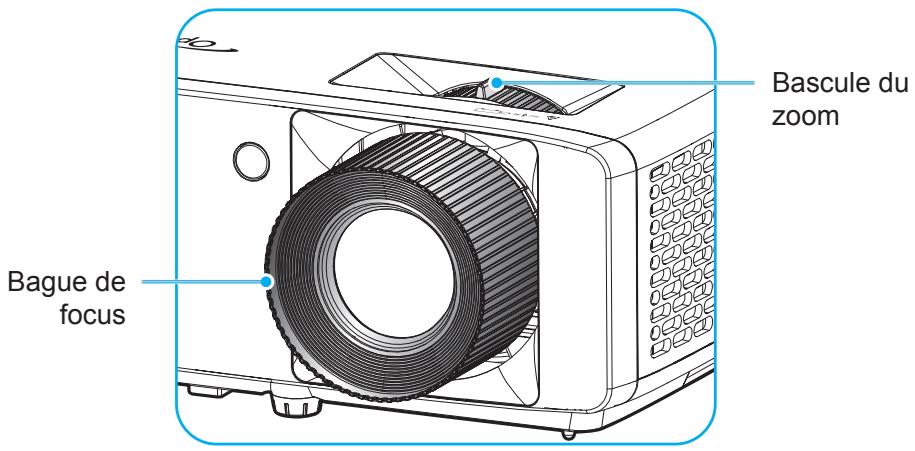

Réglage de l'image projetée.... 19

Configuration Télécommande 21

UTILISER LE PROJECTEUR 23

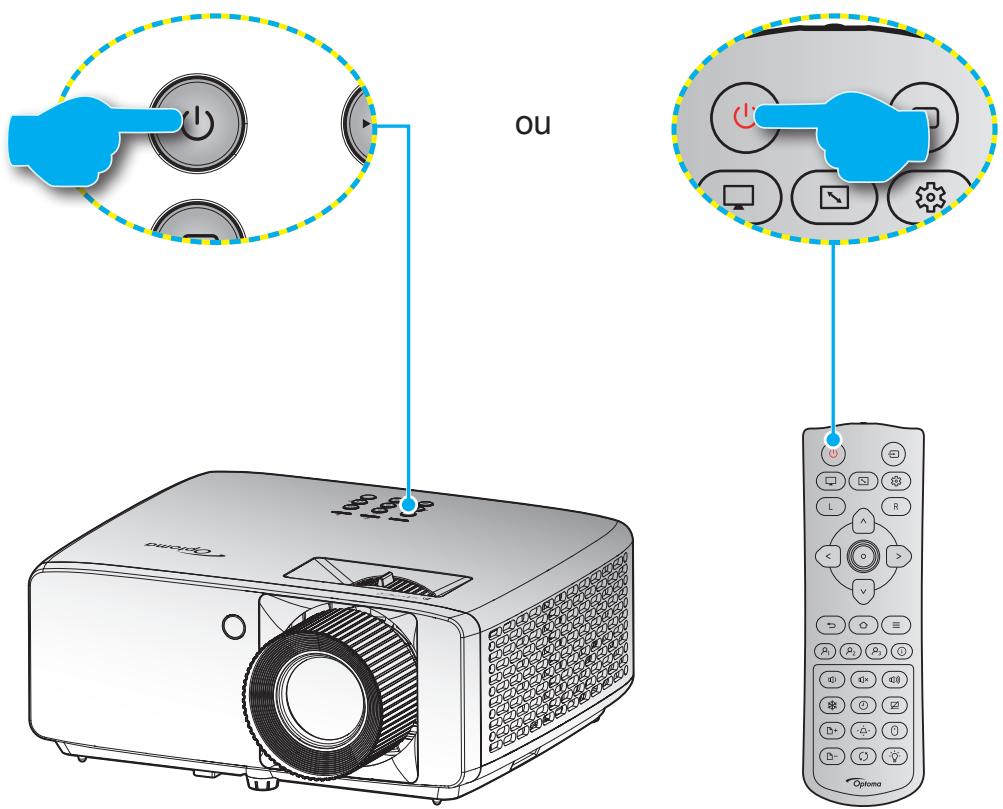

Mise sous / hors tension du projecteur.... 23

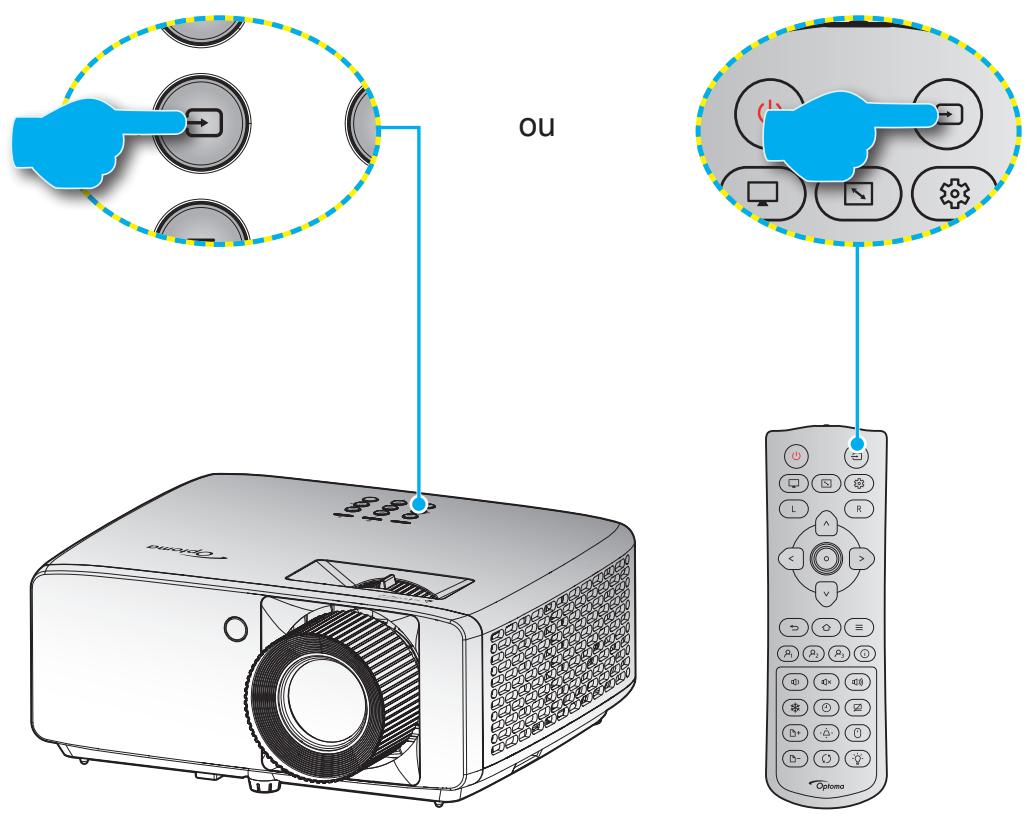

Sélectionner une source d'entrée.... 24

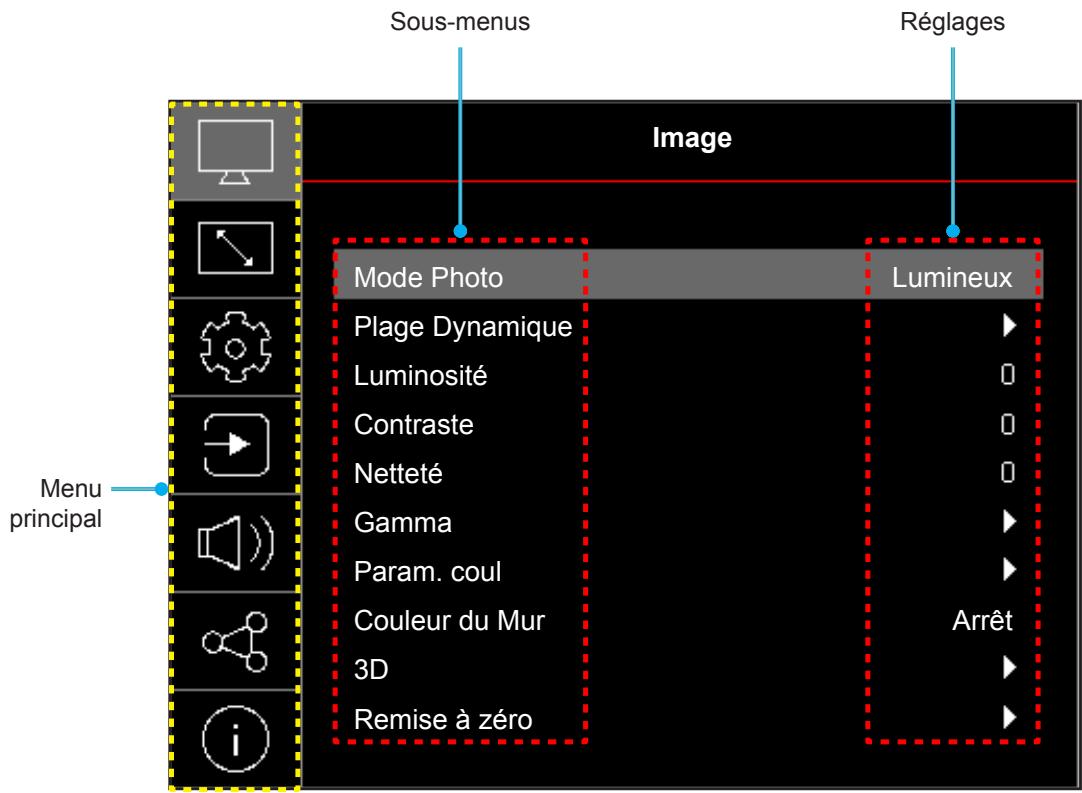

Navigation dans le menu et fonctionnalités.... 25

Arborescence du menu OSD.... 26

Menu Image - Mode d'image 33

Menu Image - Plage dynamique.... 34

Menu Image - Luminosité 34

Menu Image - Contraste 34

Menu Image - Netteté 34

Menu Image - Gamma.... 34

Menu Image - Param. coul 34

Menu Image - Couleur du mur.... 35

Menu Image - 3D.... 35

Menu Image - Réinitialiser 35

Menu Affichage - Installation projecteur .... 36

Menu Affichage - Mode Source lumineuse 36

Menu du mode Faible latence d'affichage 36

Menu Type d'écran d'affichage 36

Menu Rapport d'aspect de l'écran 37

Menu Affichage - Correction géométrique 38

Menu Affichage - Zoom numérique 38

Menu Affichage - Décalage d'image 38

Menu Décalage numérique de l'objectif d'affichage 38

Menu Signal d'affichage 38

Menu Affichage - Réinitialiser 39

Réglage du menu de mire 40

Menu Configuration - Langue 40

Menu Configuration - Réglage Menu.... 40

Menu Configuration - Haute altitude 40

Menu Configuration - Réglages puissance.... 40

Menu Configuration - Sécurité 41

Menu Configuration - Logo au démarrage.... 41

Menu Configuration - Couleur Arr Plan 41

Menu Configuration - Mise à jour du système 42

Menu de réinitialisation des réglages 42

Menu Entrée - Source auto 43

Menu Entrée - Commutation entrée automatique 43

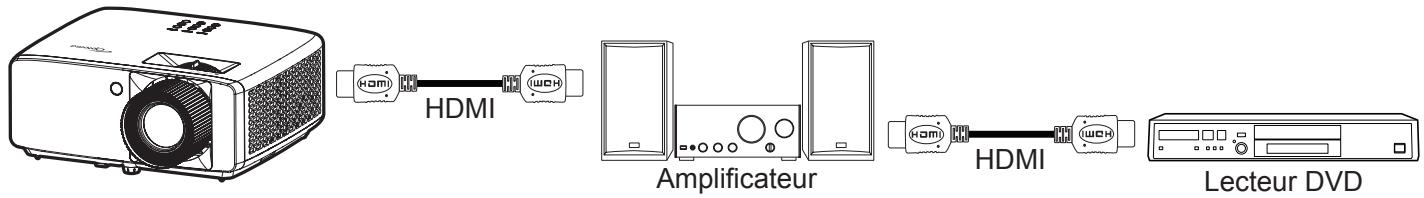

Menu Entrée - Réglages HDMI CEC 43

Menu d'affichage sans fil d'entrée 44

Menu Recherche rapide d'entrée 45

Menu de réinitialisation des entrées.... 45

Menu Audio - Volume 46

Menu Audio - Muet 46

Menu Audio - Réinitialiser.... 46

Menu Contrôle - Identifiant appareil 47

Menu Contrôle - Réglages télécommande 47

Menu Contrôle - Réglages clavier 47

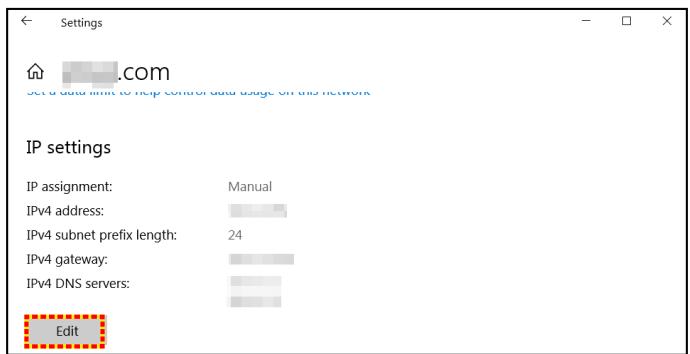

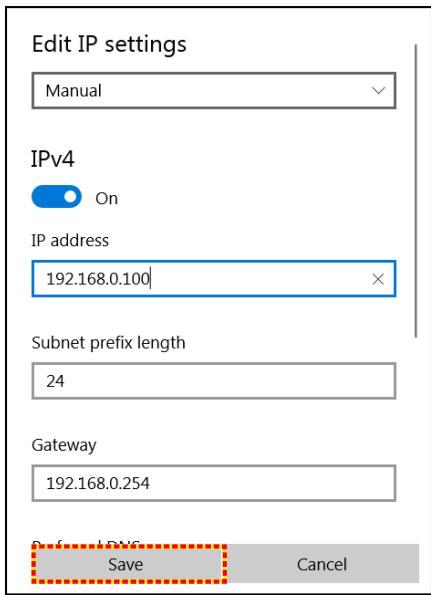

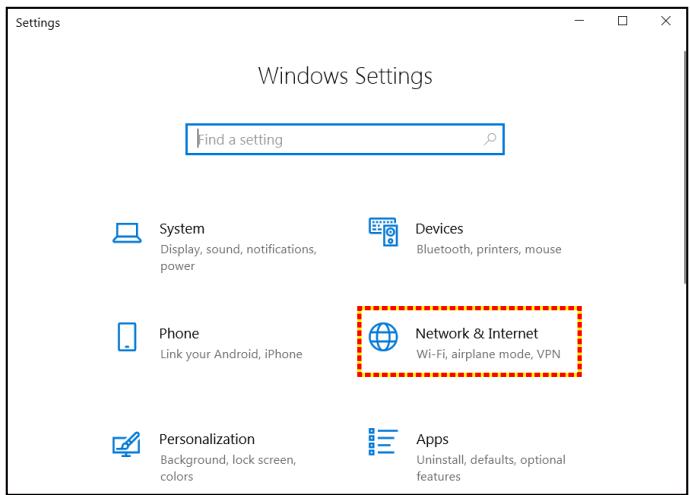

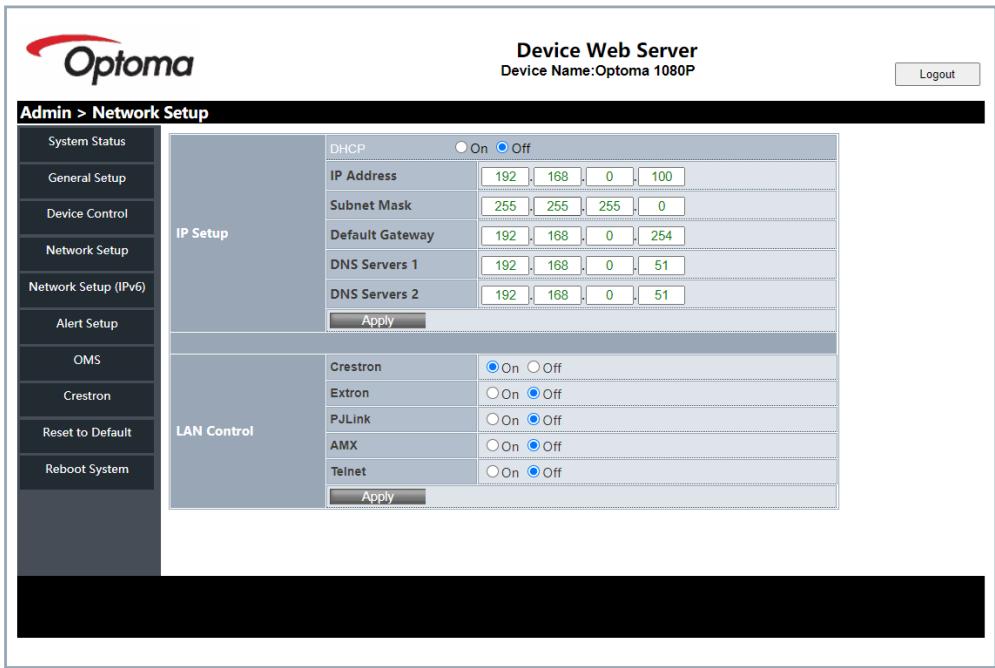

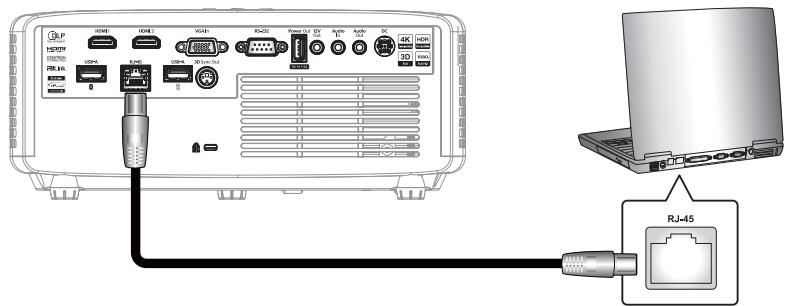

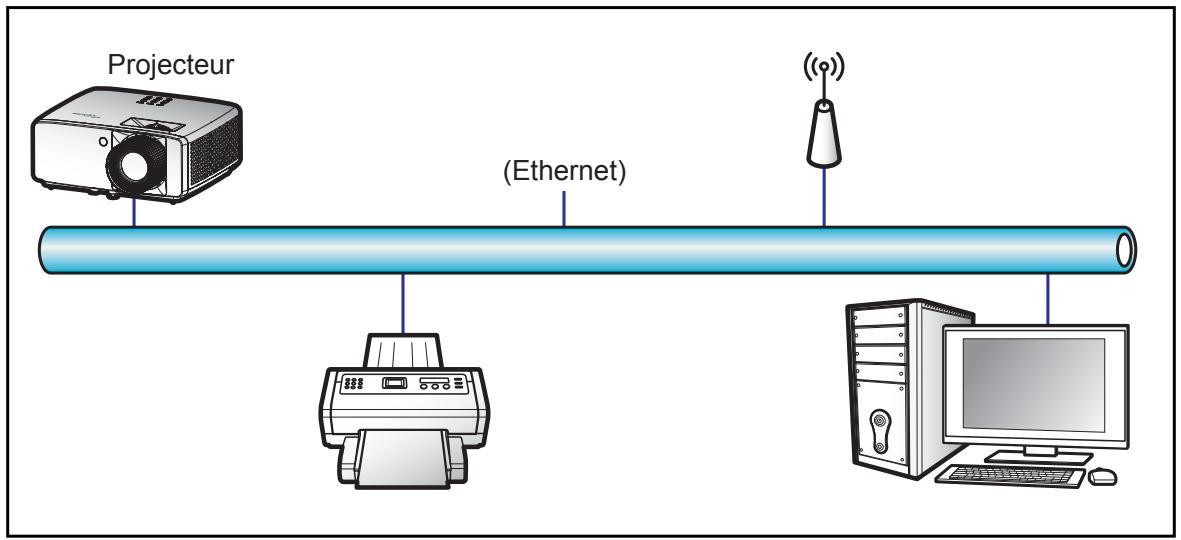

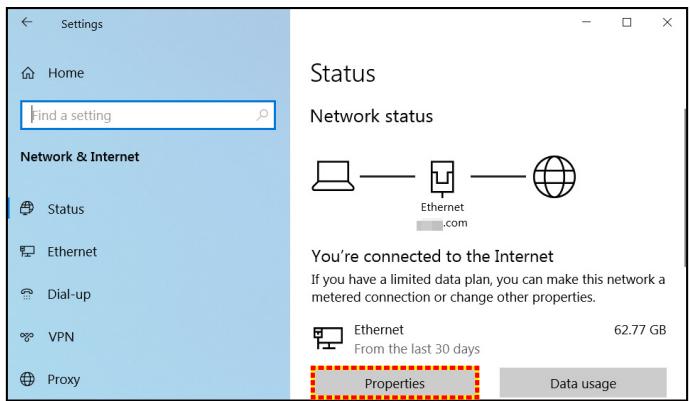

Menu Contrôle - LAN 47

Menu Contrôle - Contrôle 50

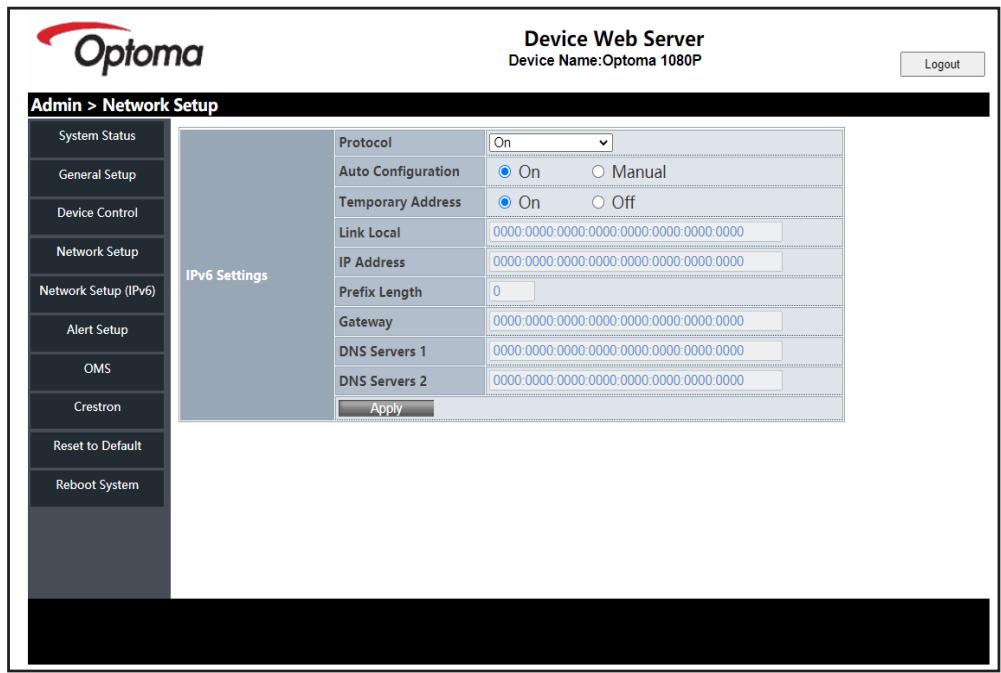

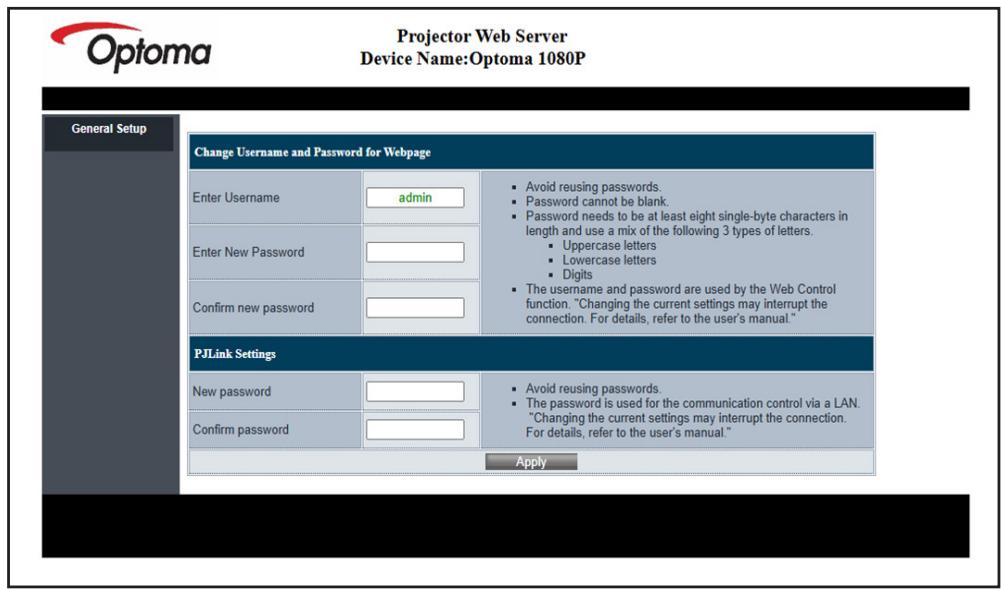

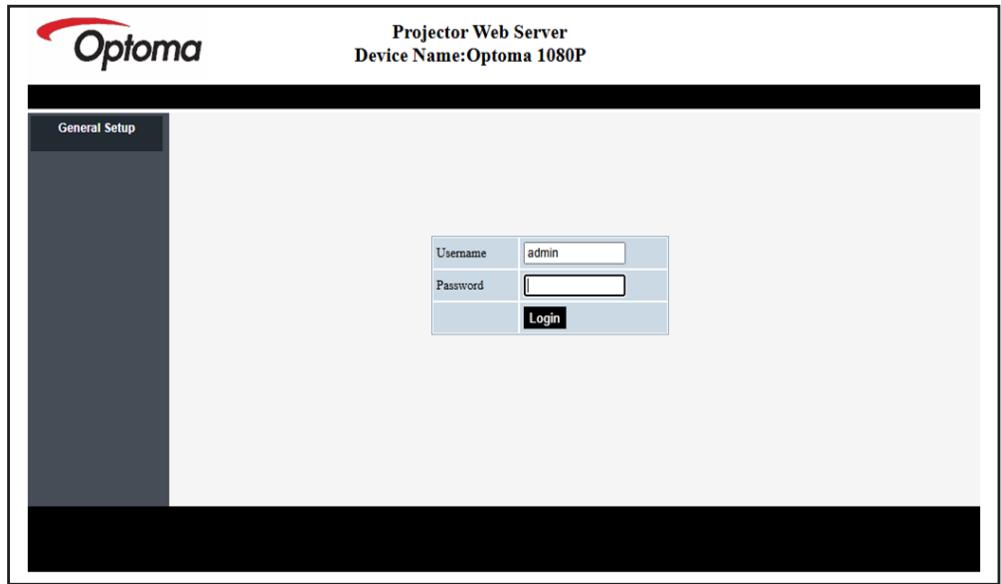

Menu configuration réseau paramètres de contrôle.... 51

Menu Contrôle - Réinitialiser 60

Menu Informations....61

INFORMATIONS SUPPLÉMENTAIRES ...... 62

Résolutions compatibles.... 62

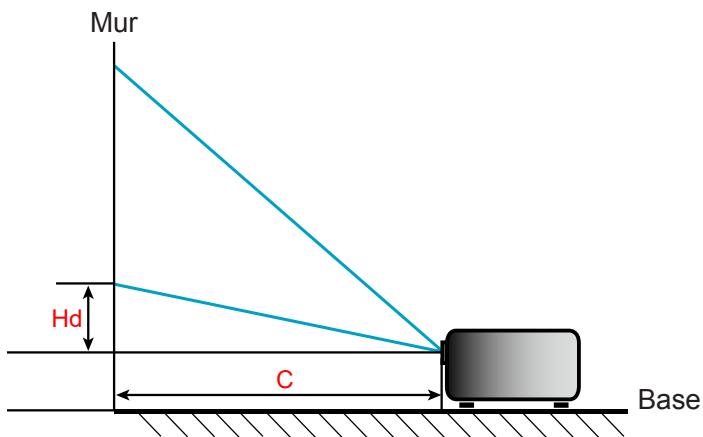

Taille d'image et distance de projection.... 66

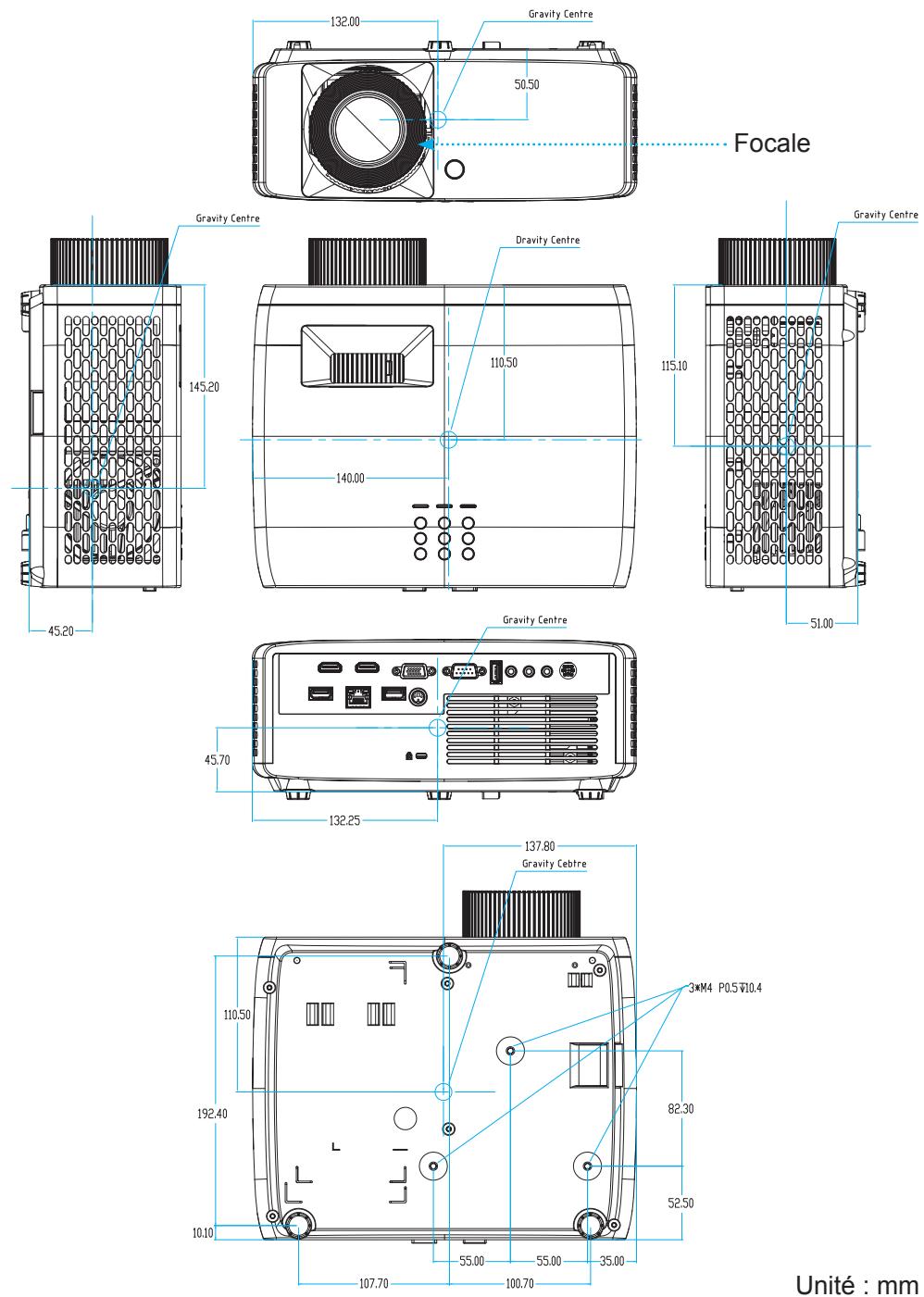

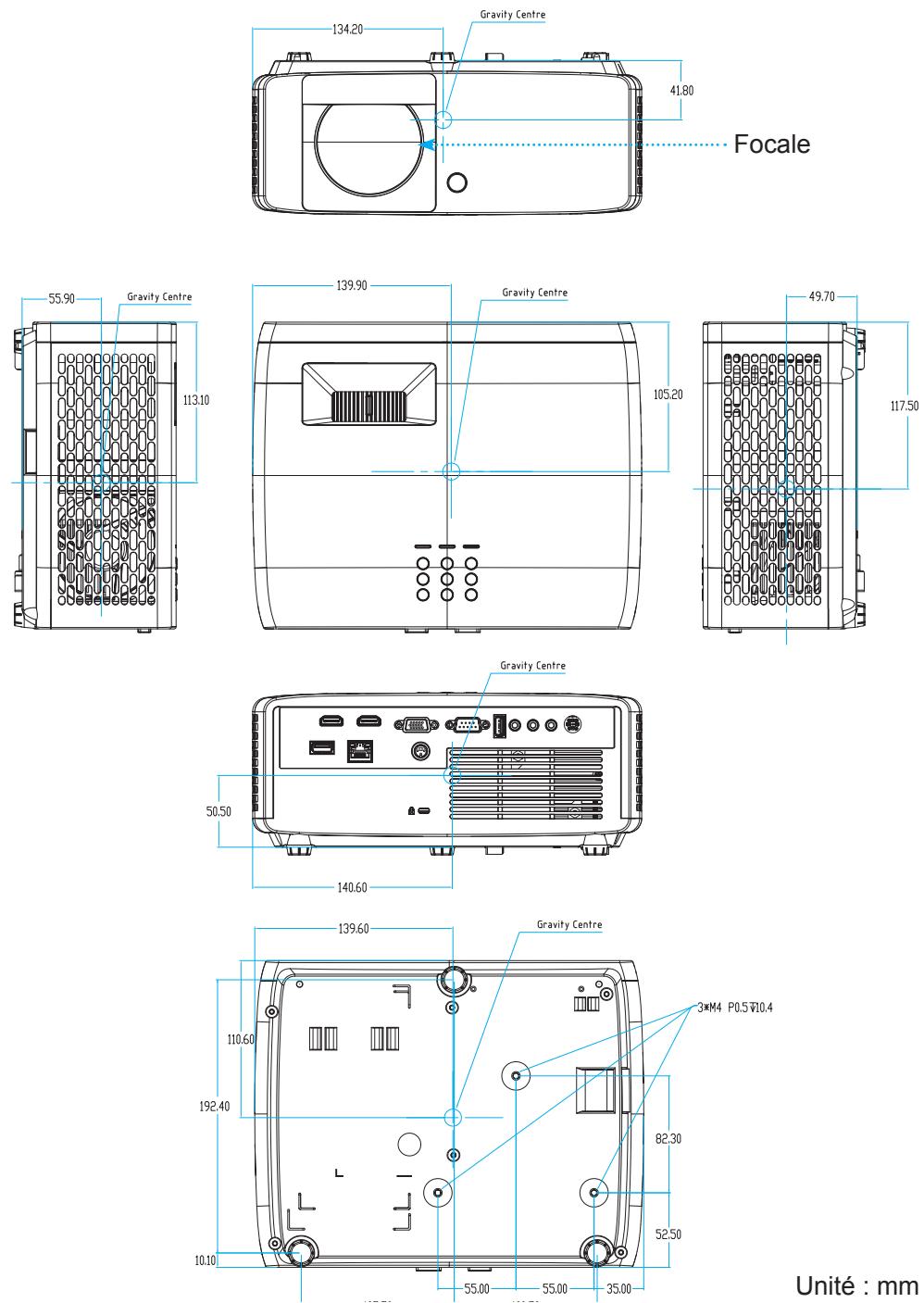

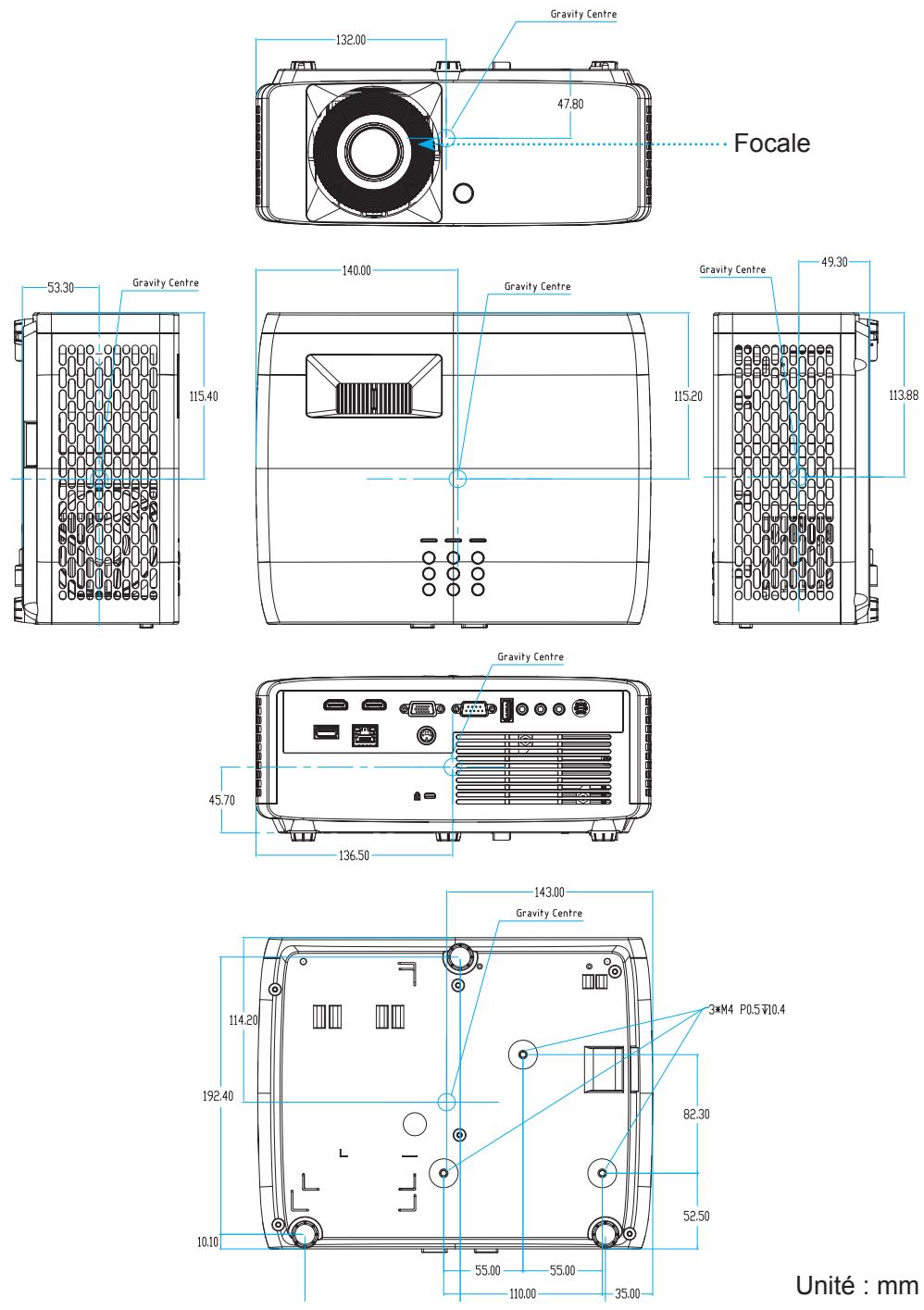

Dimensions du projecteur et installation au plafond 69

Codes de la télécommande IR 72

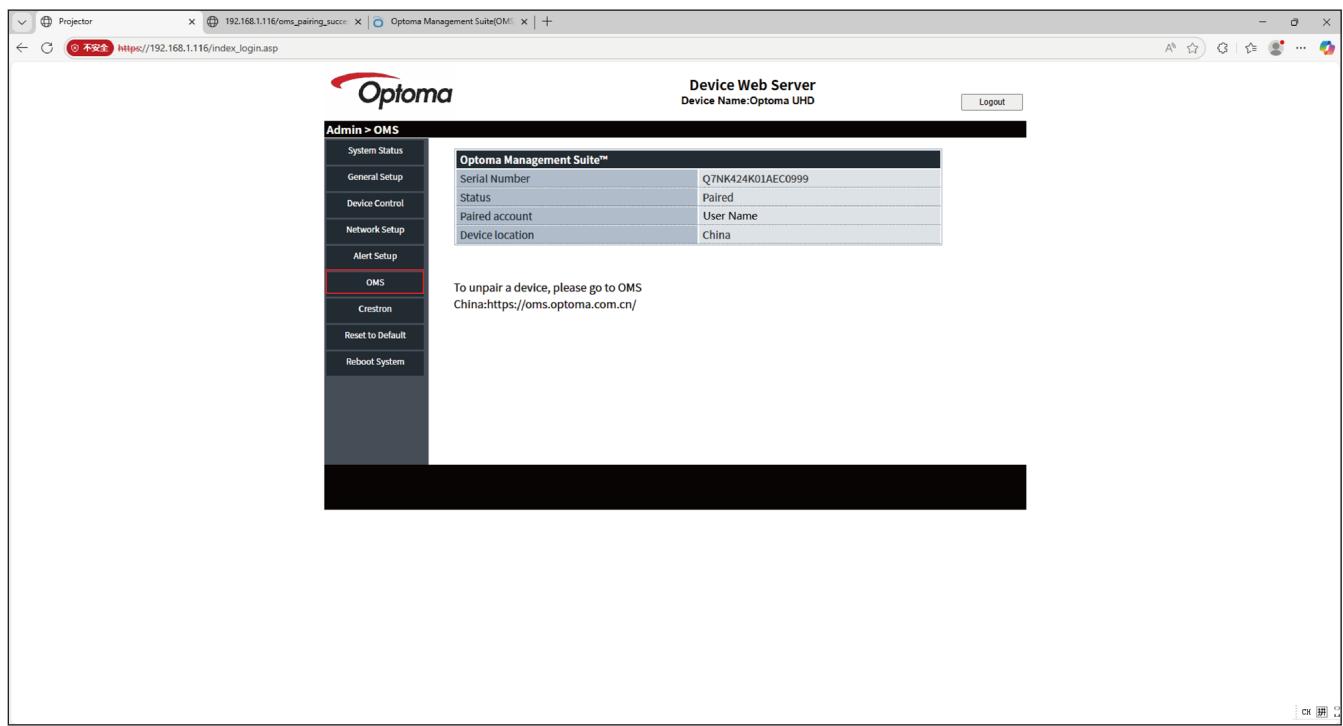

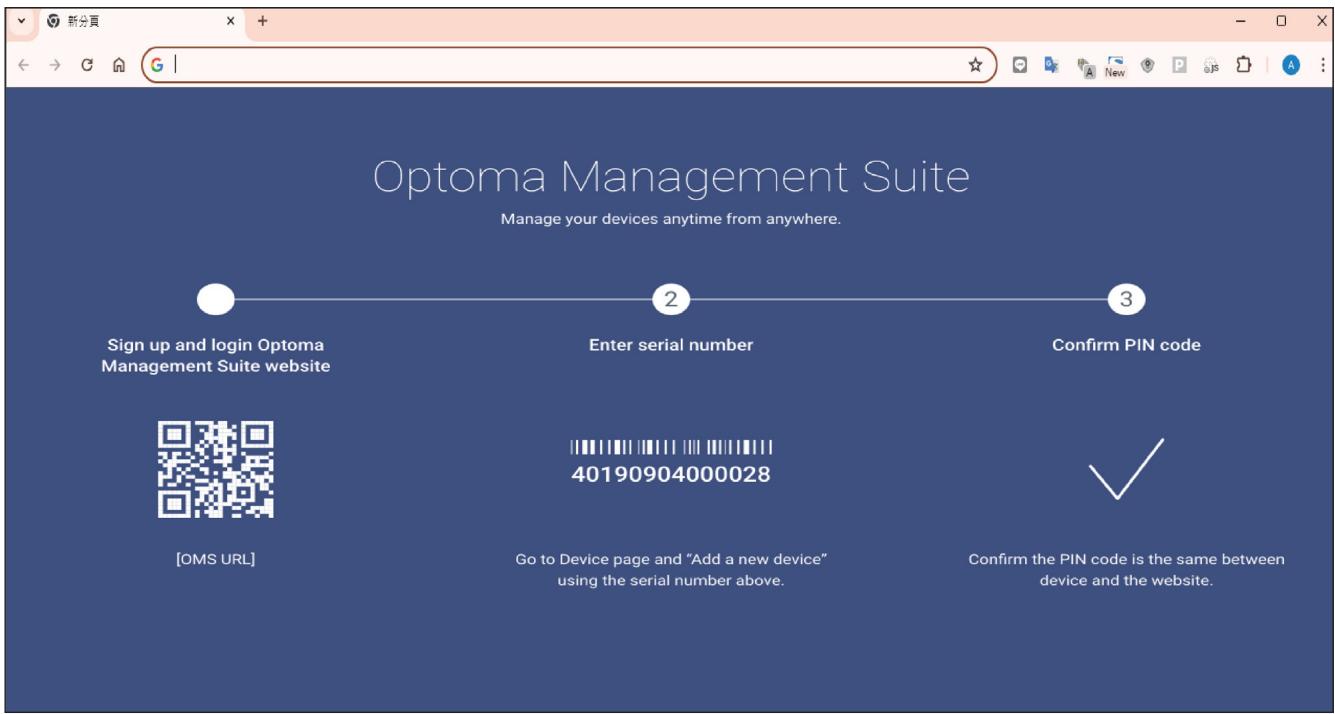

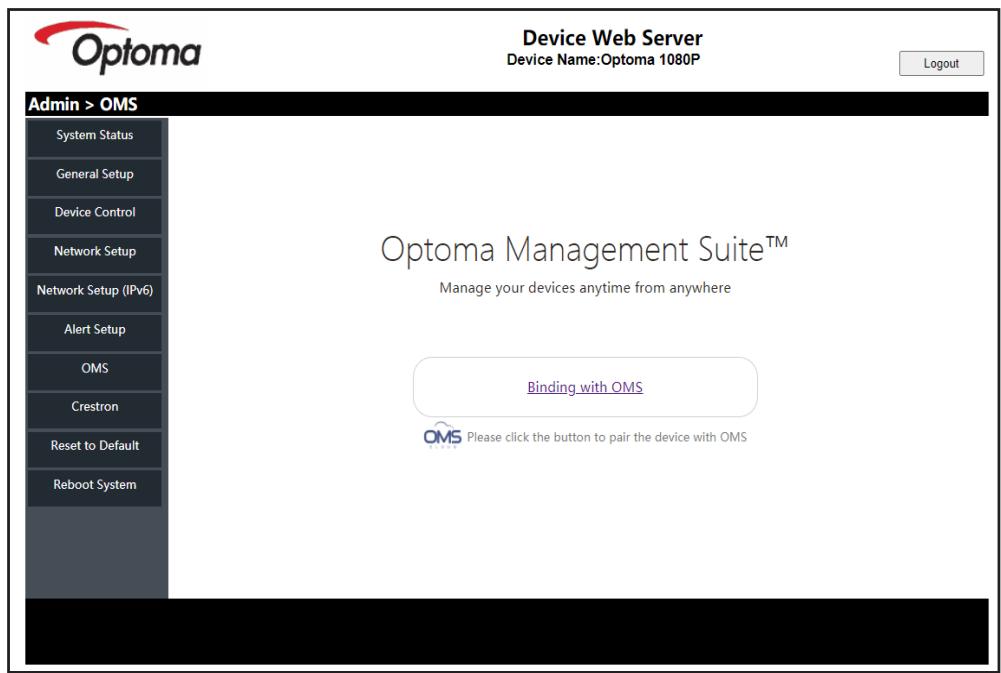

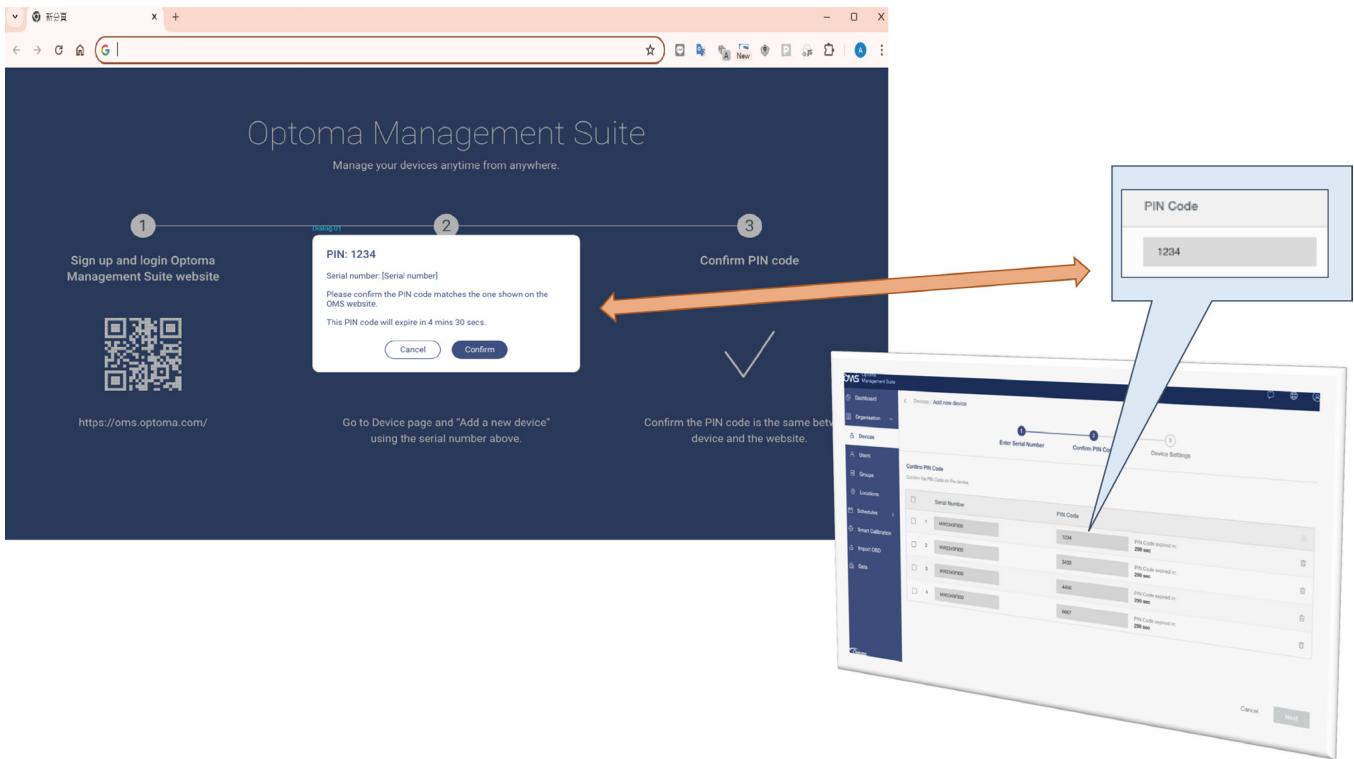

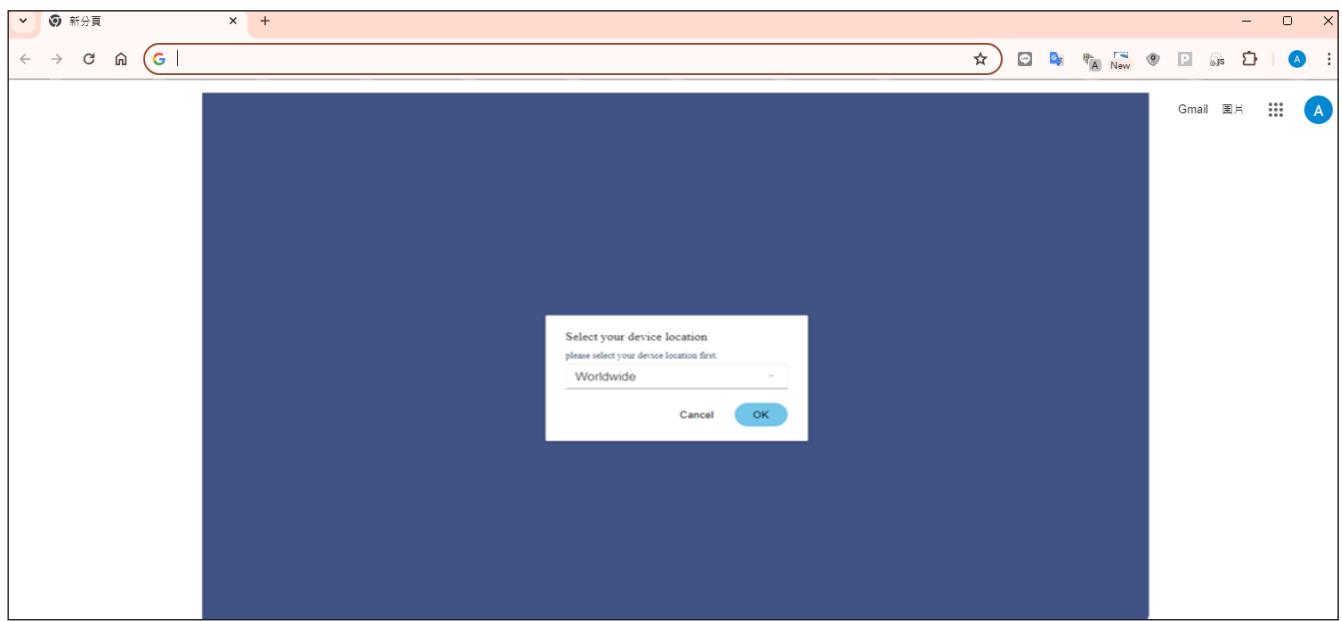

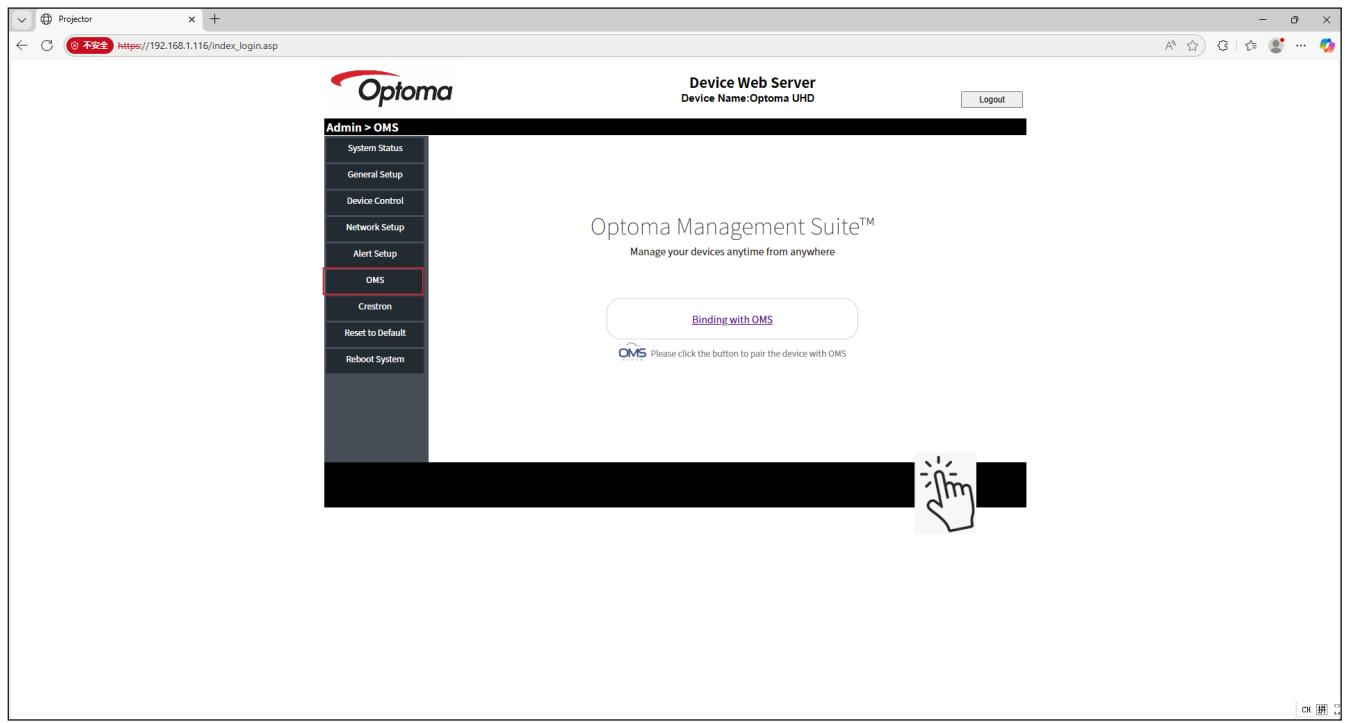

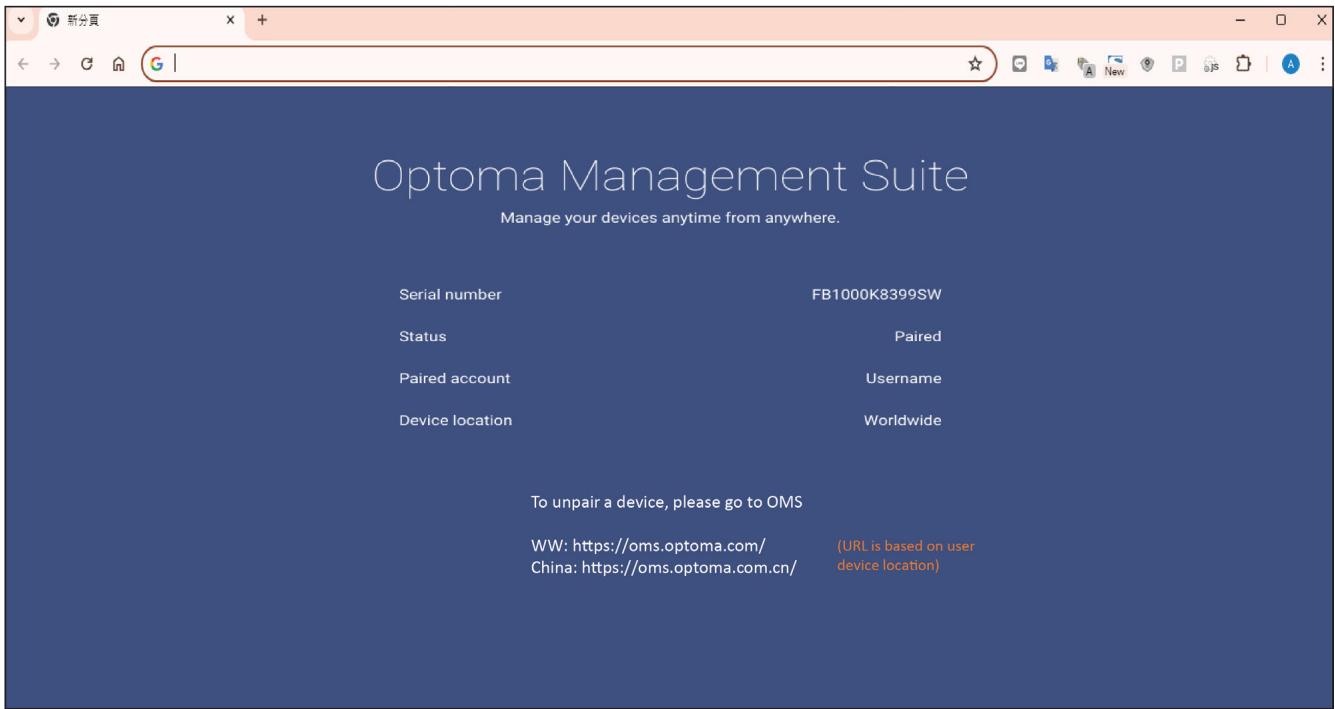

Liaison avec Optoma Management Suite (OMS) 77

Guide de dépannage 80

Voyant d'avertissement 82

Spécifications 83

Les bureaux d'Optoma dans le monde.... 84

	Le symbole éclair avec une tête en forme de fl èche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffi sante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.

Consignes de sécurité importantes

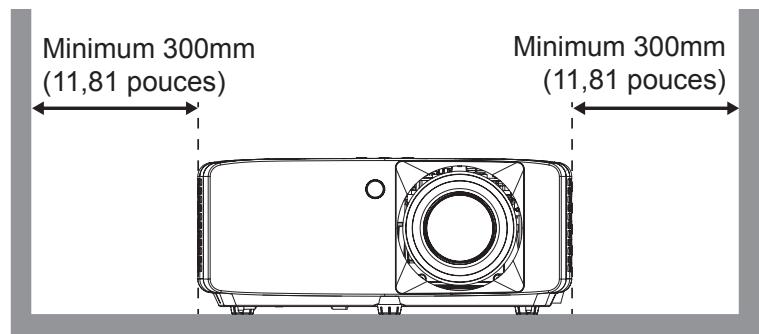

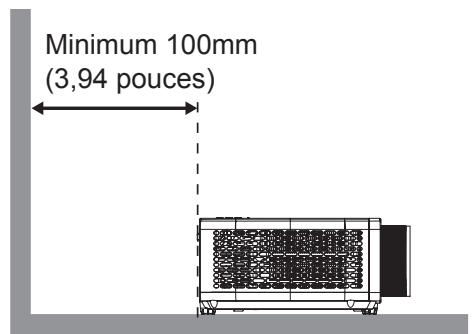

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
• Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.

• Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
  • N'utilisez pas dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.
  (i) Vérifiez que la température ambiante de la pièce est comprise entre 5°C \~ 40°C
  (ii) L'humidité relative est entre 10 - 85%

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
• A proximité de tout appareil générant un champ magnétique puissant.
  – Sous la lumière directe du soleil.

- Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

– Lorsque l'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
– Lorsqu’un liquide a pénétré dans le projecteur.
– Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
– Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

- Ne placez pas le projecteur sur une surface instable. Le projecteur pourrait tomber et causer des blessures ou s'endommager.

- Ne bloquez pas lumière sortant de l'objectif du projecteur lorsque ce dernier est en fonctionnement. La lumière fera chauffer l'objet et pourrait fondre, causer des brûlures ou provoquer un incendie.

• Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.

- Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

• Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.

• L'appareil ne peut être réparé que par du personnel de service autorisé.

• Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.

- Ne regardez pas directement vers l'objectif du projecteur lors de l'utilisation. La force de la lumière risque de vous abîmer les yeux.

• Ce projecteur détectera automatiquement la durée de vie de la source lumineuse.
- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.
- Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
- Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.
- Débranchez le cordon d'alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période.
• N'installez pas le projecteur à un endroit où il peut être soumis à des vibrations ou des chocs.
- Ne touchez pas l'objectif à mains nues.

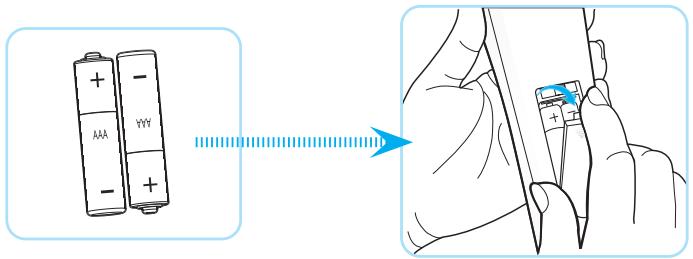

• Retirez la ou les piles de la télécommande avant stockage. Si la ou les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
- N'utilisez et ne stockez pas le projecteur dans des endroits où la fumée d'huile ou de cigarettes peut être présente, car cela peut nuire aux performances du projecteur.

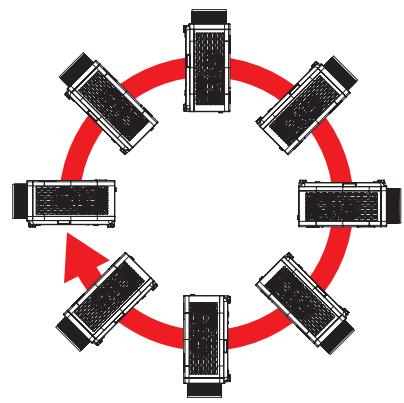

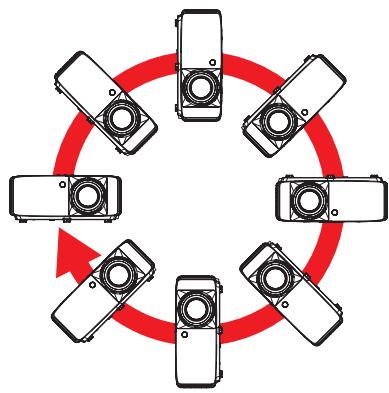

- Suivez l'orientation d'installation du projecteur indiquée, car les installations non conventionnelles peuvent nuire aux performances du projecteur.
- Utilisez un bloc multiprise et/ou un parasurtenseur. Car les pannes de courant et les baisses de tension peuvent tuer des appareils.

Informations de sécurité relatives au rayonnement laser

• Ce produit est classé PRODUIT LASER DE CLASSE 1 - GROUPE DE RISQUE 2 selon la norme IEC60825-1:2014. Il est également conforme à 21 CFR 1040.10 et 1040.11 en tant que projecteur à éclairage laser (LIP) de Groupe de risque 2 tel que défini dans IEC 62471:5:Ed.1.0. Pour plus d'informations, consultez l'avis relatif au laser n° 57 du 8 mai 2019.
• Conforme aux normes 21 CFR 1040.10 et 1040.11 à l'exception de la conformité au groupe de risque 2 LIP, défini dans la norme IEC 62471-5:Ed.1.0. Pour plus d'informations, consultez l'avis relatif au laser n° 57 du 8 mai 2019.
  IEC 60825-1:2014/EN 60825-1+A11/EN50689:2021 : PRODUIT LASER DE CLASSE 1, GROUPE DE RISQUE 2
  • IEC 62471-5:2015 : GROUPE DE RISQUE 2

"AVERTISSEMENT:INSTALLER AU-DESSUS DE LA TETE DES ENFANTS." Avertissement supplémentaire contre l'exposition oculaire pour des expositions à une distance de moins de 1m.

「警告：安裝高於兒童頭頂！」

- Instructions supplémentaires relatives à la surveillance des enfants, ne pas fixer et ne pas utiliser d'aides optiques.

- Instructions supplémentaires d'installer hors de portée des enfants.

- Il est conseillé de surveiller les enfants et de ne jamais les laisser regarder le faisceau du projecteur quelle que soit la distance du projecteur.

- Il est conseillé de faire preuve de prudence lorsque vous utilisez la télécommande pour démarrer le projecteur face à l'objectif de projection.

- Il est recommandé d'éviter d'utiliser des aides optiques telles que des jumelles ou des télescopes face au faisceau.

• Comme toute source lumineuse, ne pas fixer le faisceau directement, RG2 IEC 62471-5:2015.

• AVERTISSEMENT : INSTALLER AU-DESSUS DE LA TÊTE DES ENFANTS. L'utilisation d'une fixation au plafond est recommandée avec ce produit pour le placer au-dessus de la hauteur des yeux des enfants.
• Attention - Utiliser des commandes, ajustements ou procédures autres que ceux indiqués ici peuvent causer une exposition dangereuse aux rayonnements.
• Ne pas ouvrir ou démonter le projecteur car cela pourrait provoquer des dégâts par exposition au rayonnement laser.
• Ne pas fixer le faisceau lorsque le projecteur est allumé. La lumière brillante peut causer des dommages permanents aux yeux.

À défaut de suivre la procédure de contrôle, de réglage ou d'utilisation, il y a risque de provoquer des dégâts par exposition au rayonnement laser.

Avis relatif au laser

IEC 60825-1:2014/EN 60825-1+A11/EN50689:2021 : PRODUIT LASER DE CLASSE 1, GROUPE DE RISQUE 2

L'utilisation prévue du produit en tant que produit laser grand public est conforme à la norme EN 50689:2021.

PRODUIT LASER GRAND PUBLIC DE CLASSE 1

EN 50689:2021

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Copyright 2025

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

DLP ^® , DLP Link et le logo DLP sont des marques déposées de Texas Instruments et BrilliantColor ^™ est une marque commerciale de Texas Instruments.

Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme au règlement de la FCC.

Attention

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Utilisateurs Canadiens

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive CEM 2014/30/UE (y compris amendements)
• Directive Basse tension 2014/35/UE
• RED 2014/53/UE (si le produit dispose de la fonction RF)

WEEE

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

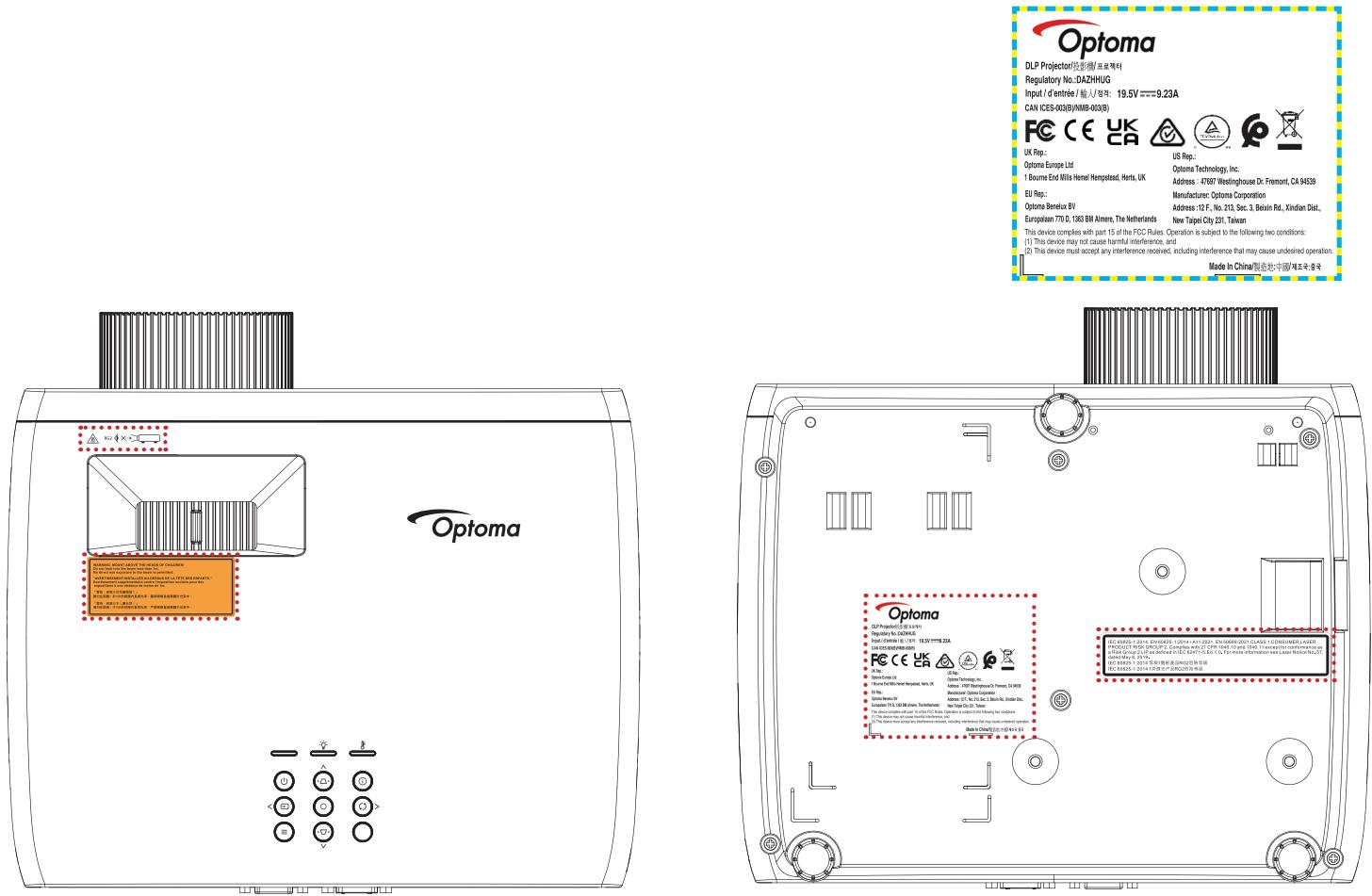

Étiquettes des spécifications et d'avertissement

Les étiquettes des spécifications et d'avertissement sont placées aux endroits suivants :

Remarque : Pour l'alimentation électrique, les valeurs nominales et les informations sur le produit, veuillez vous référer à l'étiquette située sous le produit.

Nettoyer l'objectif

• Avant de nettoyer l'objectif, veillez à éteindre le projecteur et à débrancher le cordon d'alimentation afin de le laisser refroidir complètement.
  • Utilisez de l'air comprimé pour éliminer la poussière.

Utilisez un linge spécial pour nettoyer l'objectif et essuyez-le avec soin. Ne touchez pas l'objectif avec vos doigts.

- N'utilisez ni détergents alcalins / acides ni de solvants volatils tels que l'alcool pour nettoyer l'objectif. Si l'objectif est endommagé en raison du processus de nettoyage, ceci n'est pas couvert par la garantie.

Avertissement : N'utilisez pas de pulvérisateur contenant des gaz inflammables pour éliminer la poussière ou la saleté de l'objectif. Cela pourrait provoquer un feu en raison de la chaleur excessive à l'intérieur du projecteur.

Avertissement : Ne nettoyez pas l'objectif si le projecteur est en train de chauffer. Cela pourrait décoller le film superficiel de l'objectif.

Avertissement : N'essuyez pas et ne tapotez pas l'objectif avec un objet dur.

Pour éviter tout choc électrique, l'appareil et ses périphériques doivent être correctement reliés à la terre.

INTRODUCTION

Nous vous remercions d'avoir acheté ce projecteur laser Optoma. Pour obtenir la liste complète des caractéristiques, veuillez consulter la page du produit sur notre site Web, où vous trouverez également des informations et de la documentation supplémentaires telles que la FAQ.

Contenu du paquet

Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard. Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.

La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

Accessoires standard

Remarque :

• La télécommande est livrée avec une pile.
• *Pour des informations sur la garantie, veuillez visiter : https://www.optoma.com/support/download.
- Pour accéder aux informations d'installation, au manuel d'utilisation, aux informations sur la garantie et aux mises à jour du produit - veuillez scanner le code QR ou visiter l'URL suivant : https://www.optoma.com/support/download

INTRODUCTION

Description du produit

Modèle standard

Modèle à courte focale

Remarque :

• Ne bloquez pas les évents d'entrée/sortie du projecteur.
• Lorsque vous utilisez le projecteur dans un espace clos, laissez au moins 30 cm d'espace autour des évents d'entrée/sortie.

No.	Élément
1.	Récepteurs IR
2.	Clavier
3.	Bascule du zoom
4.	Ventilation (sortie)
5.	Prise CC
6.	Ventilation (entrée)

No.	Élément
7.	Pied de réglage inclinable
8.	Port de verrouillage KensingtonTM
9.	Entrée/sortie
10.	Bague de focus
11.	Objectif

INTRODUCTION

Connexions

No.	Élément
1.	Connecteur ENTRÉE HDMI 1
2.	Connecteur ENTRÉE HDMI 2
3.	Connecteur ENTRÉE VGA
4.	Connecteur RS-232
5.	Connecteur de sortie d'alimentation USB (5V---1,5A)
6.	Connecteur d'ENTRÉE audio
7.	Connecteur de SORTIE audio

No.	Élément
8.	Prise CC
9.	Connecteur de SORTIE 12V
10.	Connecteur SORTIE Sync 3D
11.	Port de verrouillage KensingtonTM
12.	Connecteurs USB type A
13.	Connecteur RJ-45

Remarque : Les ports E/S disponibles varient selon les modèles.

INTRODUCTION

Clavier Verrouillé

No.	Élément
1.	LED d'alimentation
2.	DEL de la lampe
3.	DEL de la température
4.	Information
5.	Resynchroniser
6.	Quatre touches de sélection directionnelles

No.	Élément
7.	Capteur IR
8.	Entrez
9.	Correction Trapèze
10.	Menu
11.	Source
12.	Puissance

Télécommande

No.	Élément
1.	Puissance
2.	Mode A ichage
3.	Clic gauche de souris
4.	Entrez
5.	Accueil
6.	Retour
7.	Utilisateur 2 (Affectable)
8.	Utilisateur 1 (Affectable)
9.	Volume -
10.	Muet
11.	Figer
12.	Page vers le Haut
13.	Trapèze
14.	Page vers le bas

No.	Élément
15.	Resync
16.	Mode Source Lumineuse
17.	Souris
18.	Minuterie de veille
19.	AV Muet
20.	Volume +
21.	Utilisateur 3 (Affectable)
22.	Information
23.	Menu
24.	Quatre touches de sélection directionnelles
25.	Clic droit souris
26.	Menu Configuration
27.	Source
28.	Rapport d'Aspect

No.	Élément
1.	Mise sous tension
2.	Rapport d'Aspect
3.	Resynchroniser
4.	Trapèze
5.	Mode
6.	Luminosité
7.	CMS
8.	Entrez
9.	Quatre touches de sélection directionnelles
10.	Retour
11.	Vol -
12.	Muet
13.	HDMI1
14.	Utilisateur1 (assignable)

No.	Élément
15.	Utilisateur2 (assignable)
16.	Source
17.	Contraste
18.	Accueil (non pris en charge)
19.	Activer/Désactiver le menu 3D (non pris en charge)
20.	Mode Faible Latence
21.	HDR
22.	MODE CINÉASTE
23.	Menu
24.	Vol +
25.	HDMI3 (non pris en charge)
26.	HDMI2
27.	Utilisateur4 (assignable)
28.	Utilisateur3 (assignable)

Remarque :

• La télécommande réelle peut varier selon les régions.
• Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.

CONFIGURATION ET INSTALLATION

Installation du projecteur

Votre projecteur est conçu pour être installé à un des quatre emplacements possibles.

La disposition de la pièce et vos préférences personnelles détermineront l'emplacement d'installation que vous choisirez. Prenez en compte la taille et la position de votre écran, l'emplacement d'une prise de courant adéquate, ainsi que l'emplacement et la distance entre le projecteur et le reste de votre équipement.

Avant du support de table

Avant du support de plafond

Arrière du support de table

Arrière du support de plafond

Le projecteur doit être placé à plat sur une surface plane et à 90 degrés/à la perpendiculaire de l'écran.

• Pour déterminer l'emplacement du projecteur pour une taille d'écran donnée, veuillez consulter le tableau de distances à la page 66\~68.
• Pour déterminer la taille d'écran pour une distance donnée, veuillez consulter le tableau de distances à la page 66\~68.

Remarque : Plus le projecteur est éloigné de l'écran, plus l'image projetée est grande et le décalage vertical augmente proportionnellement.

CONFIGURATION ET INSTALLATION

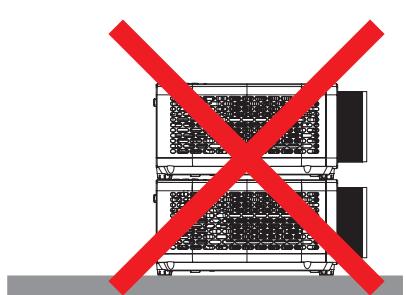

Avis relatif à l'installation du projecteur

• Fonctionnement en orientation libre à 360°

• Laissez au moins 30 cm d'espace autour de l'orifice d'évacuation.

• Vérifiez que les orifices d'arrivée ne recyclent pas l'air chaud provenant de l'orifice d'évacuation.
- En cas d'utilisation du projecteur dans un espace clos, assurez-vous que la température de l'air environnant dans l'enceinte ne dépasse pas la température de fonctionnement lorsque le projecteur fonctionne et que les orifices d'admission et d'évacuation d'air ne sont pas obstrués.
- Toutes les enceintes doivent réussir une évaluation thermique certifiée pour s'assurer que le projecteur ne recycle pas l'air évacué; car cela pourrait causer l'arrêt de l'appareil même si la température de l'enceinte est dans la plage de température de fonctionnement acceptable.

CONFIGURATION ET INSTALLATION

Connexion des sources au projecteur

No.	Élément
1.	Câble HDMI
2.	Clé HDMI
3.	Câble Alimentation USB
4.	Câble VGA
5.	Câble RS232
6.	Câble Audio
7.	Câble de haut-parleur

No.	Élément
8.	Adaptateur d'alimentation
9.	Câble d'alimentation
10.	Prise 12 V CC
11.	Câble Émetteur 3D
12.	Câble RJ-45
13.	Disque dur USB / Dongle Wi-Fi (optionnel)

Remarque :

• La configuration standard comprend un câble de 1,8 m.
• Les ports E/S disponibles varient selon les modèles.

CONFIGURATION ET INSTALLATION

Réglage de l'image projetée

Hauteur de l'image

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner le pied réglable dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter.

CONFIGURATION ET INSTALLATION

Zoom et mise au point

• Pour ajuster la taille de l'image, tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée.
• Pour ajuster la mise au point, tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible.

Modèle standard

Modèle à courte focale

CONFIGURATION ET INSTALLATION

Configuration Télécommande

Installation et remplacement des piles

Deux piles AAA sont fournies pour la télécommande.

1. Retirez le couvercle des piles sur l'arrière de la télécommande.
2. Insérez les piles AAA dans le compartiment des piles comme illustré.
3. Remettez le couvercle arrière sur la télécommande.

Remarque : Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

MISE EN GARDE : Pour assurer un fonctionnement sûr, veuillez respecter les précautions suivantes :

• Le remplacement d'une pile par une pile d'un type incorrect pouvant neutraliser une mesure de protection (pile de type AAA).
• Le rejet d'une pile dans le feu ou dans un four chaud, l'écrasement ou le découpage mécanique d'une pile, qui peut causer une explosion.
• Une pile soumise à un environnement à température extrêmement élevée peut exploser ou entraîner une fuite de liquide ou de gaz inflammable.
• Laisser une pile soumise à une pression d'air extrêmement basse peut causer une explosion ou la fuite d'un liquide ou d'un gaz inflammable.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques qui fuient d'une pile peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
• Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, veuillez retirer les piles pour réduire le risque de fuite chimique.

CONFIGURATION ET INSTALLATION

Portée effective

Le capteur à infrarouge (IR) de la télécommande se trouve sur le dessus et à l'avant du projecteur. Veillez à tenir la télécommande à un angle de 30 degrés perpendiculairement au capteur de télécommande IR du projecteur pour garantir un fonctionnement correct. La distance entre la télécommande et le capteur ne doit pas dépasser 6 mètres (19,7 pieds).

• Vérifiez l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et le capteur IR sur le projecteur.
• Vérifiez que l'émetteur IR de la télécommande n'est pas ébloui directement par la lumière du soleil ou les lampes fluorescentes.
- Gardez la télécommande à l'écart des lampes fluorescentes (plus de 2 m), sans quoi la télécommande pourrait mal fonctionner.
- Si la télécommande se trouve à proximité de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.
- Si la télécommande et le projecteur sont à très courte distance l'un de l'autre, la télécommande peut cesser de fonctionner.

UTILISER LE PROJECTEUR

Mise sous / hors tension du projecteur

Marche

1. Branchez le cordon d'alimentation et le câble de signal/source de façon ferme. Quand connecté le voyant d'alimentation deviendra rouge.
2. Allumez le projecteur en appuyant sur le bouton ⏻ du clavier du projecteur ou sur le bouton ⏻ de la télécommande.
3. Un écran de démarrage s'affiche pendant environ 10 secondes et la LED d'alimentation clignote en bleu.

Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner votre langue préférée, l'orientation de projection et d'autres paramètres.

Mise hors tension

1. Éteignez le projecteur en appuyant sur le bouton ⏻ du clavier du projecteur ou sur le bouton ⏻ de la télécommande.
2. Le message illustré ci-dessous s'affichera :

1. Appuyez à nouveau sur le bouton ⏻/💡 pour confirmer, autrement le message disparaîtra après 15 secondes. Lorsque vous appuyez une deuxième fois sur le bouton ⏻/💡, le projecteur s'éteint.
2. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et la LED d'alimentation clignote en bleu. Lorsque la LED d'alimentation devient rouge fixe, cela indique que le projecteur est entré en mode veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez une fois de plus sur le bouton ⏻/💡 pour allumer le projecteur.
3. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.

Remarque : Il est déconseillé de mettre sous tension le projecteur immédiatement après une procédure de mise hors tension.

UTILISER LE PROJECTEUR

Sélectionner une source d'entrée

Mettez en marche la source connectée que vous souhaitez afficher à l'écran, telle qu'un ordinateur, un notebook, un lecteur vidéo, etc. Le projecteur détectera automatiquement la source. Si plusieurs sources sont connectées, appuyez sur le bouton → du pavé de contrôle du projecteur ou de la télécommande pour sélectionner l'entrée de votre choix.

UTILISER LE PROJECTEUR

Navigation dans le menu et fonctionnalités

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

1. Pour ouvrir le menu OSD, appuyez sur le bouton ≡ du pavé de contrôle du projecteur ou de la télécommande.
2. Lorsque l'OSD s'affiche, utilisez les boutons ∧/∨ pour sélectionner un élément dans le menu principal. Lorsque vous effectuez une sélection sur une page particulière, appuyez sur le bouton ○ du pavé de contrôle du projecteur ou de la télécommande.
3. Utilisez les boutons < / > pour sélectionner l'élément souhaité dans le sous-menu puis appuyez sur le bouton pour afficher d'autres paramètres. Réglez les paramètres à l'aide des boutons / / < / > .
4. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Appuyez sur le bouton ○ pour confirmer et l'écran retournera au menu principal.
6. Pour quitter, appuyez à nouveau sur le bouton ≡. Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

UTILISER LE PROJECTEUR

Arborescence du menu OSD

Remarque : Les éléments et les caractéristiques de la structure du menu OSD dépendent du modèle et de la région. Optoma se réserve le droit d'ajouter ou de supprimer des éléments pour améliorer les performances du produit sans préavis.

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Image	Mode Photo				Vif
					Lumineux
					HDR
					HLG
					Cinéma
					Jeu
					Sport
					Référence
					DICOM SIM.
					3D
					SIM Golf
					ISF Jour
					ISF Nuit
					ISF 3D
	Plage Dynamique	HDR / HLG			Arrêt
					Automatique
	Luminosité				-50 ~ 50
	Contraste				-50 ~ 50
	Netteté				1 ~ 15
	Gamma				Film
					Graphique
					1,8
					2,0
					2,2
					2,4
	Param. coul	Couleur			-50 ~ 50
		Teinte			-50 ~ 50
		BrilliantColorTM			1 ~ 10
		Temp. Couleur			Chaud
					Standard
					Blanc Froid
					Froid
		CMS	Couleur		Blanc / Rouge / Vert / Bleu / Cyan / Magenta / Jaune
			Teinte		-50 ~ 50
			Saturation		-50 ~ 50
			Gain		-50 ~ 50
			Remise à zéro		Non
					Oui
			Quitter

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Image	Param. coul	Échelle Chroma.			Automatique
					RVB (0-255)
					RVB (16~235)
					RVB
					YUV
		DynamicBlack			Arrêt
					Marche
	Couleur du Mur				Arrêt
					Tableau noir
					Jaune léger
					Vert léger
					Bleu léger
					Rose
					Gris
	3D	Mode 3D			Arrêt
					Marche
		Tech 3D			DLP-Link
					Sync 3D
		Format 3D			Automatique
					Côte à côte
					Haut et bas
					Superposés
		Invers. Sync 3D			Arrêt
					Marche
		Remise à zéro			Annuler
					OK
	Remise à zéro				Non
					Oui
Affichage	Installation Projecteur				Devant
					Arrière
					Plafond-haut
					Arrière-haut
	Mode Source Lumineuse				Eco.
					Puissance constante : 100% / 95% / 90% / 85% / 80% / 75% / 70% / 65% / 60% / 55% / 50%
	Mode Faible Latence				Arrêt
					Marche
	Type d'écran				4:3 / 16:9 / 16:10 / 1:1 / Personnalisé
	Rapport d'aspect				4:3
					16:9
					16:10
					Natif
					Automatique
					Plein

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Affichage	Correction géométrique	Trapèze V			-30 ~ 30
		Trapèze H.			-30 ~ 30
		Réglage quatre coins
		Remise à zéro
	Zoom numérique	Zoom			-5 ~ 25
	Décalage d'image	H			-100 ~ 100
		V			-100 ~ 100
	Décal d'objectif num.	H
		V
	Signal	Automatique			Arrêt
					Marche
		Fréquence			-10 ~ 10
		Suivi			0 ~ 31
		Position H			-5 ~ 5
		Position V			-5 ~ 4
	Remise à zéro				Non
					Oui
Réglages	Mire de test				Arrêt
					Grille verte
					Grille magenta
					Grille blanche
					Blanc
	Langue				English
					عربي
					Čeština
					Dansk
					Nederlands
					فارسى
					Suomi
					Français
					Deutsch
					ελληνικά
					Magyar
					Bahasa Indonesia
					Italiano
					日本語
					한국어
					Norsk
					Polski
					Português
					Română
					Русский

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Réglages	Langue				簡体中文
					Español
					Svenska
					ïnu
					繁體中文
					Türkçe
					Tiếng Việt
	Réglage Menu	Pos. Menu			(icône) En haut à gauche
					(icône) En haut à droite
					(icône) Au centre
					(icône) En bas à gauche
					(icône) En bas à droite
		Menu minuterie			Arrêt
					5 s
					10 s
					20 s
					30 s
		Info Cachées			Arrêt
					Marche
	Haute Altitude				Arrêt
					Marche
	Réglages puissance	Allumage direct			Arrêt
					Marche
		Signal marche			Arrêt
					Marche
		Arrêt Auto (min)			0 ~ 180 (incréments de 1 min)
		Minuterie mise en veille (min.)			0 ~ 990 (incréments de 30 min)
					Non / Oui
		Mode Puissance(en Veille)			ÉCO
					Actif
					Actif (20 minutes)
		Relais 12V			Arrêt
					Marche
	Sécurité	Sécurité			Arrêt
					Marche
		Sécurité Horloge	Mois
			Jour
			Heure
		Modifierlemotdepasse
	Logo au démarrage				Val. par défaut
					U lisateur
					Neutre

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Réglages	Couleur Arr Plan				Aucune
					Bleu
					Rouge
					Vert
					Gris
					Logo
	Mise à jour Système	Automatique			Arrêt
					Marche
		Mise à jour			Arrêt / Marche(Boite de dialogue)
	Remise à zéro	Réinitialiser Menu			Annuler
					OK
		Réini aliser aux valeurs par défaut			Annuler
					OK
Entrée	Source auto				Arrêt
					Marche
	Commutation entrée automatique				Arrêt
					Marche
	Réglages HDMI CEC	Lien HDMI			Arrêt
					Marche
		TV incluse			Non
					Oui
		Commutation On			Mutuel
					PJ --> Appareil
					Appareil --> PJ
		Commutation Off			Arrêt
					Marche
	Affichage sans fil	Type d'affichage			Diffusion en direct
					P2P (WiFi Direct)
		Appairage des clés de sécurité
	Recherche rapide				Arrêt
					Marche
	Remise à zéro				Non
					Oui
Audio	Volume				0 ~ 100
	Muet				Arrêt
					Marche
	Remise à zéro				Non
					Oui

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Contrôle	ID Appareil				0~99
	Paramètres Télécommande	Fonction IR			Arrêt
					Marche
		Utilisateur 1			HDMI 1/HDMI 2/Mire de test/Luminosité/Contraste/Délai de mise en veille/Correspondance Couleurs/Temp. Couleur/ Gamma/Installation Projecteur/Réglages Source Lumineuse/Zoom/ Figer
		Utilisateur 2			HDMI 1/HDMI 2/Mire de test/Luminosité/Contraste/Délai de mise en veille/Correspondance Couleurs/Temp. Couleur/ Gamma/Installation Projecteur/Réglages Source Lumineuse/Zoom/ Figer [selon le modèle]
		Utilisateur 3			HDMI 1/HDMI 2/Mire de test/Luminosité/Contraste/Délai de mise en veille/Correspondance Couleurs/Temp. Couleur/ Gamma/Installation Projecteur/Réglages Source Lumineuse/Zoom/ Figer [selon le modèle]
	Réglages Clavier	Verrouillage Clavier			Arrêt
					Marche
	LAN	Etat Réseau			(lecture seule)
		Adresse MAC			(lecture seule)
		DHCP			Arrêt
					Marche
		Adresse IP			192.168.0.100
		Masque sous-réseau			255.255.255.0
		Passerelle			192.168.0.254
		DNS 1			192.168.0.51
		DNS 2			0.0.0.0
		Paramètres IPv6	IPv6		Arrêt
					Marche
			Configuration auto		Marche
					Manuel
			Adresse temporaire		Arrêt
					Marche
			Lien local		(lecture seule)
			Adresse IP		fd00:0000:0000:0000:0000:0000:0000:0001
			Longueur préfixe		0~128
			Passerelle		fd00:0000:0000:0000:0000:0000:0000:0001
			DNS 1		0000:0000:0000:0000:0000:0000:0000:0000
			DNS 2		0000:0000:0000:0000:0000:0000:0000:0000

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
Contrôle	LAN	Remise à zéro			Annuler
					Oui
	Contrôle	Crestron			Marche
					Arrêt
		Extron			Marche
					Arrêt
		Lien PJ			Marche
					Arrêt
		Découverte des appareils AMX			Marche
					Arrêt
		Telnet			Marche
					Arrêt
		HTTPS			Marche
					Arrêt
	Remise à zéro				Non
					Oui
Info.	Norme
	Numéro de série
	Source
	Information Couleur
	Heures d'utilisation de la source lumineuse
	Mode Photo
	ID Appareil				00 ~ 99
	Mode Source Lumineuse
	OMS				Appairé/ Désappairé
	Version du Firmware	DDP			Cxx
		MCU			Mxx
		LAN			Lxx

UTILISER LE PROJECTEUR

Menu Image

Menu Image - Mode d'image

Il y a plusieurs modes d'affichage prédéfinis que vous pouvez choisir en fonction de vos préférences d'affichage. Chaque mode prédéfini a été réglé avec précision par notre équipe d'experts en couleurs afin de garantir des performances chromatiques supérieures pour un large éventail de contenus.

• Vif : Dans ce mode, la saturation des couleurs et la luminosité sont bien équilibrés. Choisissez ce mode pour jouer à des jeux.
• Lumineux : Ce mode est adapté aux environnements où une luminosité très élevée est requise, comme l'utilisation du projecteur dans des pièces bien éclairées.
• HDR / HLG : Décode et affiche le contenu HDR (Plage dynamique élevée) / HLG (log-gamma hybride) pour les noirs les plus profonds, les blancs les plus lumineux et des couleurs cinématographiques vives avec la gamme de couleurs REC.2020. Ce mode est automatiquement activé si HDR/HLG est réglé sur Auto (et du contenu HDR/HLG est envoyé au projecteur : Blu-ray UHD 4K, Jeux HDR/HLG UHD 1080p/4K, Vidéo en streaming UHD 4K). Lorsque le mode HDR/HLG est actif, les autres modes d'affichage (Cinéma, Référence, etc.) ne peuvent pas être sélectionnés car HDR/HLG génère des couleurs extrêmement précises, dépassant les performances de couleurs des autres modes d'affichage.

Remarque : Cette option n'est disponible que pour le modèle 1080p.

• Cinéma : Offre le meilleur équilibre de détails et de couleurs pour regarder des films.
- Jeu : Optimise votre projecteur pour un contraste maximal et des couleurs vives vous permettant de voir les détails des ombres lorsque vous jouez à des jeux vidéo.
• Sport : Optimise votre projecteur pour regarder des vidéos de sport ou jouer des jeux de sport.
- Référence : Ce mode reproduit des couleurs aussi proches que possible de l'image de ce que le directeur voulait créer. Les paramètres couleur, température des couleurs, luminosité, contraste et gamma sont tous réglés sur la gamme de couleurs Rec.709. Sélectionnez ce mode pour une reproduction des couleurs aussi précise que possible lorsque vous regardez des films.
• DICOM SIM. : Ce mode a été créé pour la visualisation d'images en niveaux de gris, idéal pour visualiser des radiographies et des scans lors de formations médicales*.

Remarque : *Ce projecteur n'est pas adapté à une utilisation pour le diagnostic médical.

• 3D : Paramètres optimisés pour le visionnage de contenu 3D.

Remarque : Pour profiter de l'effet 3D, vous devez disposer de lunettes 3D compatibles DLP Link. Voir la section 3D pour obtenir plus d'informations.

• SIM Golf : Le mode Sim. Golf améliore les couleurs et le contraste pour créer un décor de terrain de golf réaliste avec un ciel bleu plus lumineux, des ombres plus sombres et des verts plus réalistes.
- ISF Jour : Optimisez l'image avec le mode ISF Jour pour une calibration parfaite et une haute qualité d'image.
• ISF Nuit : Optimisez l'image avec le mode ISF Nuit pour une calibration parfaite et une haute qualité d'image.
• ISF 3D : Optimisez l'image avec le mode ISF 3D pour une calibration parfaite et une haute qualité d'image.

UTILISER LE PROJECTEUR

Menu Image - Plage dynamique

HDR / HLG

Configurez le paramètre HDR (High Dynamic Range ou Plage dynamique élevée) / HLG (Hybrid Log Gamma ou log-gamma hybride) et son effet lors de l'affichage de vidéo à partir de lecteurs Blu-ray 4K et d'appareils de diffusion.

• Arrêt : Désactivez le traitement HDR/HLG. Lorsqu'il est réglé sur Off, le projecteur NE décode PAS le contenu HDR/HLG.
  • Automatique : Détection automatique du signal HDR/HLG.

Menu Image - Luminosité

Règle la luminosité de l'image.

Menu Image - Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

Menu Image - Netteté

Règle la netteté de l'image.

Menu Image - Gamma

Réglez le type de la courbe gamma. Après le démarrage initial et une fois le réglage précis terminé, suivez les étapes du Réglage du Gamma pour optimiser la sortie de votre image.

• Film : Pour le home cinéma.
• Graphique : Pour la source PC/Photo.
• 1,8 / 2,0 / 2,2 / 2,4: Pour une source PC/Photo spécifique.

Menu Image - Param. coul

Couleur

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

Teinte

Règle la balance des couleurs du rouge et du vert.

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image.

Temp. Couleur

Sélectionner une temp. Couleur entre Chaud, Standard, Blanc Froid et Froid.

CMS

Sélectionner les options suivantes :

• Couleur : Ajustez le niveau de rouge, vert, bleu, cyan, jaune, magenta et blanc de l'image.
• Teinte : Règle la balance des couleurs du rouge et du vert.
• Saturation : Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.
• Gain : Ajuste la luminance de la couleur sélectionnée.
- Remise à zéro : Restaure les réglages d'usine par défaut pour l'ajustement de la couleur.
• Quitter : Revenez à l'interface du menu Paramètres de couleur.

UTILISER LE PROJECTEUR

Échelle Chroma.

Sélectionnez un type de matrice couleur approprié entre les valeurs suivantes : Automatique, RVB (0-255), RVB (16\~235), RVB, et YUV.

DynamicBlack

Utilisez pour ajuster automatiquement la luminosité de l'image afin de procurer des performances de contraste optimales.

Menu Image - Couleur du mur

Conçu pour ajuster les couleurs de l'image projetée lors d'une projection sur un mur sans écran. Chaque mode prédéfini a été réglé avec précision par notre équipe d'experts en couleurs afin de garantir des performances chromatiques supérieures.

Il y a plusieurs modes prédéfinis que vous pouvez choisir en fonction de la couleur de votre mur. Sélectionnez parmi Arrêt, Tableau noir, Jaune léger, Vert léger, Bleu léger, Rose et Gris.

Remarque : Pour une reproduction précise des couleurs, nous vous recommandons d'utiliser un écran.

Menu Image - 3D

Remarque :

• Ce projecteur 3D Ready dispose d'une solution 3D DLP-Link.
• Veuillez vous assurer que vos lunettes 3D sont destinées à la 3D DLP-Link avant de lire votre vidéo.
- Ce projecteur prend en charge la 3D à affichage séquentiel (tournage de page) via les ports HDMI1/HDMI2.
• Pour activer le mode 3D, le débit de trames d'entrée doit être réglée sur 60 Hz uniquement, un débit de trames inférieur ou supérieur n'est pas pris en charge.
• Pour obtenir les meilleures performances, une résolution de 1920x1080 est recommandée, veuillez noter que la résolution 4K (3840x2160) n'est pas prise en charge en mode 3D.

Mode 3D

Utilisez cette option pour désactiver ou activer la fonction 3D.

• Arrêt : Sélectionnez « Désactiver » pour désactiver le mode 3D.
- Marche : Sélectionner « Activer » pour activer le mode 3D.

Tech 3D

Utilisez cette option pour sélectionner la technologie 3D.

• DLP-Link : Sélectionner pour utiliser les réglages optimisés pour les lunettes 3D DLP.
- Sync 3D : Sélectionner pour utiliser les paramètres optimisés pour les lunettes 3D IR, RF ou polarisées.

Format 3D

Utilisez cette option pour sélectionner le contenu en format 3D approprié.

• Automatique : Lorsqu'un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement.
  • Côte à côte : Affiche le signal 3D en format "Côte à côte".
• Haut et bas : Affiche un signal 3D au format « Haut et bas ».
  • Superposés : Affiche un signal 3D au format « Superposés ».

Invers. Sync 3D

Utilisez cette option pour activer/désactiver la fonction Inversion 3D Sync.

Remise à zéro

Restaure les réglages d'usine par défaut pour les paramètres 3D.

Menu Image - Réinitialiser

Restaure les réglages d'usine par défaut pour les paramètres d'image.

UTILISER LE PROJECTEUR

Menu Affichage

Menu Affichage - Installation projecteur

Sélectionnez la projection préférée entre Devant, Arrière, Plafond-haut, et Arrière-haut.

Menu Affichage - Mode Source lumineuse

Sélectionnez un mode de source lumineuse suivant les exigences d'installation.

Menu du mode Faible latence d'affichage

Activez cette fonction pour réduire les temps de réponse (latence d'entrée) à 8,6ms pendant le jeu (1080p à 120Hz). Tous les paramètres géométriques (par exemple : Trapèze, Quatre Angles) seront désactivés lorsque le mode Faible latence est activé. Plus d'informations sont disponibles sur :

Remarque :

• La latence d'entrée par les signaux est décrit dans le tableau suivant :
• Les valeurs du tableau peuvent varier légèrement.

Timing de la source	Mode Faible Latence	Snchro sortie	Résolution de sortie	Latence d'entrée
1080p60	Marche	1080p60Hz	1080p	17ms
1080p120	Marche	1080p120Hz	1080p	8,6ms
1080p240	Marche	1080p240Hz	1080p	4,4ms
4K60	Marche	4K60Hz	4K	16,9ms
1080p60	Arrêt	1080p60Hz	1080p	33,8ms
1080p120	Arrêt	1080p120Hz	1080p	17ms
1080p240	Arrêt	1080p240Hz	1080p	8,6ms
4K60	Arrêt	4K60Hz	4K	33,7ms

Menu Type d'écran d'affichage

Sélectionnez le type d'écran de l'image originale parmi les options suivantes :

• 4:3 : Modifiez la résolution de l'image originale pour un type d'écran 4:3.
• 16:9 : Modifiez la résolution de l'image originale pour un type d'écran 16:9.
• 16:10 : Modifiez la résolution de l'image originale pour un type d'écran 16:10.
• 1:1 : Modifiez la résolution de l'image originale pour un type d'écran 1:1.
- Personnalisé : Modifiez la résolution de l'image originale pour un rapport d'écran défini par l'utilisateur.

Remarque : Après avoir modifié le type d'écran, le rapport d'aspect sera désactivé.

UTILISER LE PROJECTEUR

Menu Rapport d'aspect de l'écran

Sélectionner le ratio de l'image affichée entre les options suivantes :

• 4:3 : Ce format est pour des sources d'entrée 4:3.
• 16:9 : Ce format est pour des sources d'entrée 16:9, par exemple les HDTV et les DVD améliorés pour TV à grand écran.
• 16:10 : Ce format est pour des sources d'entrée 16:10..
- Natif : Ce format affiche l'image d'origine sans aucune mise à l'échelle.
• Automatique : Sélectionne automatiquement le format d'affichage approprié.
- Plein : Remplit tout l'écran avec l'image.

Tableau de redimensionnement 1080p :

Écran 16:9	480i/p	576i/p	1080i/p	720p	PC
4x3	Étirer en 1440x1080.
16x9	Étirer en 1920x1080.
Mode natif	- Mappage au centre 1:1.- Aucune mise à l'échelle ne sera effectuée. L'image est affichée avec la résolution basée sur la source d'entrée.
Automatique	- Si le format auto est sélectionné, le type d'écran devient automatiquement 16:9 (1920x1080).- Si la source est en 4:3, le type d'écran est mis à l'échelle en 1440 x1080.- Si la source est en 16:9, le type d'écran est mis à l'échelle en 1920x1080.- Si la source est en 16:10, le type d'écran est mis à l'échelle en 1920x1200 et une zone de 1920x1080 est réduite pour l'affichage.

Règle de mappage automatique 1080p :

Automa que	Résolution d'entrée		Automatique/Mise à l'échelle
	Résolution-H	Résolution-V	1920	1080
4:3	640	480	1440	1080
	800	600	1440	1080
	1024	768	1440	1080
	1280	1024	1440	1080
	1400	1050	1440	1080
	1600	1200	1440	1080
Portable large	1280	720	1920	1080
	1280	768	1800	1080
	1280	800	1728	1080
SDTV	720	576	1350	1080
	720	480	1620	1080
HDTV	1280	720	1920	1080
	1920	1080	1920	1080

UTILISER LE PROJECTEUR

Menu Affichage - Correction géométrique

Trapèze V

Réglez verticalement la distorsion de l'image et créez une image plus carrée. La distorsion verticale permet de corriger une image trapézoïdale dans laquelle les bords supérieur et inférieur sont inclinés vers un des côtés. Cela peut servir pour les applications sur axe vertical.

Trapèze H.

Réglez horizontalement la distorsion de l'image et créez une image plus carrée. La distorsion horizontale est utilisée pour corriger une image trapézoïdale dans laquelle les bords gauche et droit de l'image sont inégaux en longueur. Ceci est destiné à être utilisé avec les applications sur l'axe horizontalement.

Réglage quatre coins

Ce paramètre permet d'ajuster l'image projetée à partir de chaque coin pour obtenir une image carrée lorsque la surface de projection n'est pas de niveau.

Remise à zéro

Restaure les réglages d'usine par défaut pour les paramètres de correction géométrique.

Menu Affichage - Zoom numérique

Utilisez pour réduire ou agrandir une image sur l'écran de projection. Le zoom numérique n'est pas identique au zoom optique et peut entraîner une dégradation de la qualité de l'image.

Remarque : Les paramètres de zoom sont conservés lors de la mise sous tension du projecteur.

Menu Affichage - Décalage d'image

Ajuste la position de l'image projetée horizontalement (H) ou verticalement (V).

Menu Décalage numérique de l'objectif d'affichage

Ajuste la position de l'image projetée horizontalement (H) ou verticalement (V) sans la déplacer au-delà des bords de l'écran.

Menu Signal d'affichage

Automatique

Configure automatiquement le signal (la fréquence et la suivi sont grisées). Si l'option Automatique est désactivée, la fréquence et la suivi s'affichent pour permettre le réglage et l'enregistrement du paramétrage.

Fréquence

Changez la fréquence des données d'affichage pour qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalement.

Suivi

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Position H

Règle le positionnement horizontal de l'image.

Position V

Règle le positionnement vertical de l'image.

Remarque : Ce menu est disponible uniquement lorsque la source d'entrée est VGA.

UTILISER LE PROJECTEUR

Menu Affichage - Réinitialiser

Restaure les réglages d'usine par défaut pour les paramètres d'affichage.

UTILISER LE PROJECTEUR

Menu Configuration

Réglage du menu de mire

Sélectionnez la mire parmi Grille verte, Grille magenta, Grille blanche, Blanc ou désactivez cette fonction (Arrêt).

Menu Configuration - Langue

Sélectionnez le menu OSD multilingue.

Menu Configuration - Réglage Menu

Pos. Menu

Sélectionner la position du menu sur l'écran d'affichage.

Menu minuterie

Réglez la durée pendant laquelle le menu OSD reste visible sur l'écran.

Info Cachées

Activez cette fonction pour masquer le message d'information.

Menu Configuration - Haute altitude

Lorsque "Marche" est sélectionné, les ventilateurs tournent plus rapidement. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.

Menu Configuration - Réglages puissance

Allumage direct

Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à appuyer sur le bouton "Puissance" sur le pavé du projecteur ou de la télécommande.

Signal marche

Choisissez « Marche » pour activer le mode Puissance signal. Le projecteur s'allumera automatiquement lorsqu'un signal est détecté, sans avoir à appuyer sur le bouton « Alimentation » sur le pavé du projecteur ou de la télécommande.

Remarque :

• Si l'option "Signal marche" est réglée sur "Marche, la consommation électrique du projecteur en mode veille sera supérieure à 3 W.
  • Cette fonction s'applique aux sources HDMI.

Arrêt Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Minuterie mise en veille (min.)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Remarque : La minuterie de veille est réinitialisée à chaque fois lorsque le projecteur est éteint.

UTILISER LE PROJECTEUR

Mode Puissance(en Veille)

Définissez le paramétrage du mode d'alimentation.

• Eco. : Choisissez "Eco." pour éviter de gaspiller du courant < 0,5 W.
• Actif : Choisissez « Actif » pour revenir à la veille normale.
• Actif (20 minutes): Choisissez « Actif (20 minutes) » pour que la puissance puisse diminuer jusqu'à moins de 0,5 W après 20 minutes.

Relais 12V

Utilisez cette fonction pour activer ou désactiver le déclencheur.

Remarque : Prise mini jack 3,5mm qui sort 12V 500mA (max.) pour le contrôle du système de relais.

• Marche: Choisissez « Marche » pour activer le déclencheur.
  • Arrêt : Choisissez « Arrêt » pour désactiver le déclencheur.

Menu Configuration - Sécurité

Sécurité

Activez cette fonction pour demander un mot de passe avant d'utiliser le projecteur.

• Marche: Choisissez « Marche » pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
  • Arrêt: Choisissez « Arrêt » pour pouvoir allumer le projecteur sans vérification du mot de passe.

Sécurité Horloge

Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.

Modifier le mot de passe

Utilisez pour définir ou modifier le mot de passe qui est demandé lorsque vous allumez le projecteur.

Menu Configuration - Logo au démarrage

Utiliser cette fonction pour régler l'écran de démarrage. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

• Val. par défaut: L'écran de démarrage par défaut.
  • U lisateur : Outil de capture de logo requis.
  Remarque : Veuillez visiter le site Web pour télécharger l'outil Capture Logo. Formats de fichiers pris en charge : png/bmp/jpg.
• Neutre: Le logo ne s'affiche par sur l'écran de démarrage.

Menu Configuration - Couleur Arr Plan

Utilisez cette fonction pour afficher un écran de couleur bleue, rouge, verte, grise, aucun ou logo si aucun signal n'est disponible.

Remarque : Si la couleur de l'arrière-plan est réglée sur « Aucune », la couleur de l'arrière-plan est noire.

UTILISER LE PROJECTEUR

Menu Configuration - Mise à jour du système

Automatique

Le système recherche automatiquement les mises à jour chaque fois que le projecteur est connecté à Internet (OTA).

Mise à jour

Mettez manuellement à jour le firmware du système.

Menu de réinitialisation des réglages

Réinitialiser Menu

Restaurez les paramètres par défaut des réglages du menu OSD.

Réini aliser aux valeurs par défaut

Menu de configuration Réinitialiser aux valeurs par défaut.

UTILISER LE PROJECTEUR

Menu Entrée

Menu Entrée - Source auto

Choisissez cette option pour permettre au projecteur de trouver automatiquement une source d'entrée disponible.

Menu Entrée - Commutation entrée automatique

Lorsqu'un signal d'entrée HDMI est détecté, le projecteur change automatiquement la source d'entrée.

Menu Entrée - Réglages HDMI CEC

Remarque : Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les contrôler sur le même état mise sous tension ou mise hors tension avec la fonction de contrôle de Lien HDMI du menu à l'écran du projecteur. Ceci vous permet d'ajouter un appareil ou plusieurs à un groupe Mise sous tension ou Mise hors tension avec la fonction Lien HDMI. Dans une configuration typique, votre lecteur DVD peut être relié au projecteur via un amplificateur ou système home cinéma.

Lien HDMI

Activer/désactiver la fonction Lien HDMI.

TV incluse

Si les paramètres sont réglés sur « Oui » alors les options de mise sous tension et hors tension seront disponibles.

Commutation On

Alimentation CEC sur commande.

• Mutuel : Le projecteur et l'appareil CEC seront allumés en même temps.
• PJ --> Appareil: L'appareil CEC ne sera allumé qu'une fois le projecteur allumé.
• Appareil --> PJ: Le projecteur ne sera allumé qu'une fois l'appareil CEC allumé.

Commutation Off

Activez cette fonction pour permettre au Lien HDMI et au projecteur de s'éteindre en même temps automatiquement.

UTILISER LE PROJECTEUR

Menu d'affichage sans fil d'entrée

Remarque : Cette fonction n'est disponible que sur certains modèles de projecteurs.

Type d'affichage

Sélectionnez « Diffusion en direct » ou « P2P (WiFi Direct) » et suivez les instructions ci-dessous :

Connexion du dongle sans fil

Le projecteur est équipé d'un port DONGLE SANS FILE pour le dongle sans fil (EZC-5201BS) qui prend en charge la projection sans fil entre le projecteur et les systèmes suivants : iOS, macOS, Android, Windows et ChromeOS.

Après avoir inséré le dongle WiFi dans le port DONGLE SANS FILE, sélectionnez « Affichage sans fil » dans la barre de sélection de la source de l'entrée. Suivez les instructions à l'écran pour activer la projection sans fil.

    subgraph Windows
        H["Optoma-5603381F Device_001 Device_002 Device_003"]
        I["Optoma-5603381F Device_001 Device_002 Device_003"]
    end

    subgraph Chromebook
        J["Chrome Store"]
        K["EZ Cast"]
    end

    L["Wi-Fi Settings"] --> M["Chrome or other browsers http://192.168.203.1"]
    M --> N["Settings"]
    N --> O["Internet"]
    N --> P["Wi-Fi Setup"]
    N --> Q["Wi-Fi Password"]
    N --> R["Office Wi-Fi"]
    N --> S["Display"]

Effectuer une projection sans fil

Suivez les étapes ci-dessous en fonction de l'appareil.

• Pour les appareils iOS/macOS

1. Sélectionnez le réseau WiFi que le projecteur a rejoint dans les paramètres WiFi de votre appareil.
2. Après avoir ouvert le centre de contrôle, appuyez sur Miroir d'écran et choisissez le projecteur (Optoma-xxxxxxxx) pour commencer la projection.

• Pour les appareils Android

Après avoir ouvert le panneau des paramètres rapides, appuyez sur l'icône Miroir d'écran et choisissez le projecteur (Optoma-xxxxxxxx).

• Pour les appareils Windows OS

Appuyez sur les touches Windows + P / K et choisissez le projecteur (Optoma-xxxxxxxx).

Connexion du projecteur à l'Internet

1. Sélectionnez le SSID WiFi (Optoma-xxxxxxxxx) du projecteur dans les paramètres WiFi de votre appareil.
2. Entrez le mot de passe avec l'image projetée.
3. Ouvrez votre navigateur Web et accédez à l'adresse du projecteur (192.168.203.1).
4. Sélectionnez un réseau WiFi que vous souhaitez rejoindre.
5. Entrez à nouveau le mot de passe.

UTILISER LE PROJECTEUR

Appairage des clés de sécurité

Choisissez cette option pour appairer le dongle émetteur sans fil.

Paramètres du projecteur sans fil

Lancez le navigateur Web de l'appareil et entrez l'adresse IP du projecteur sans fil pour ouvrir la page de configuration du projecteur.

Configuration Internet

Paramètres client sans fil du projecteur, l'utilisateur peut sélectionner le SSID préféré.

Nom de l'appareil

Le réglage par défaut est le même que le SSID/ID ; l'utilisateur modifier le nom comme préféré.

PSK

Support 0\~9 et a\~z, l'utilisateur peut le modifier.

Langue

Val. par défaut : Auto (dépend de l'appareil de l'utilisateur) ; l'utilisateur peut choisir la langue de la page de paramètres qu'il préfère.

Mise à jour

Veuillez vous assurer que le projecteur et l'appareil de l'utilisateur sont connectés au même routeur Wi-Fi. Veuillez entrer l'adresse IP sans fil du projecteur dans le navigateur Web. Le projecteur redémarrera automatiquement une fois la mise à jour terminée.

Menu Recherche rapide d'entrée

Choisissez si vous souhaitez rechercher les signaux à une vitesse plus rapide.

• Marche: Choisissez « Marche » pour réduire le temps de recherche des signaux.
  • Arrêt: Choisissez « Arrêt » pour rétablir le temps de recherche normal des signaux.

Remarque : L'activation de cette fonction peut affecter la stabilité de certains équipements.

Menu de réinitialisation des entrées

Restaure les réglages d'usine par défaut pour les paramètres d'entrée.

UTILISER LE PROJECTEUR

Menu Audio

Menu Audio - Volume

Ajustez le niveau du volume.

Menu Audio - Muet

Utilisez cette option pour désactiver temporairement le son.

• Marche: Choisissez « Marche » pour activer le mode muet.
  • Arrêt: Choisissez « Arrêt » pour désactiver le mode muet.

Remarque : La fonction « Muet » affecte le volume du haut-parleur interne et du haut-parleur externe.

Menu Audio - Réinitialiser

Restaure les réglages d'usine par défaut pour les paramètres audio.

UTILISER LE PROJECTEUR

Menu de contrôle

Menu Contrôle - Identifiant appareil

La définition ID peut être configurée par menu (plage 0\~99), et permet à l'utilisateur de contrôler un projecteur individuel en utilisant la commande RS232.

Remarque : Pour une liste complète des commandes RS232, veuillez vous référer au manuel d'utilisation de RS232 sur notre site web.

Menu Contrôle - Réglages télécommande

Fonction IR

Définissez le paramétrage de la fonction IR.

• Marche: Choisissez « Marche », le projecteur pourra fonctionner avec la télécommande à partir des récepteurs IR supérieur et avant.
• Arrêt: Choisissez « Arrêt », le projecteur ne pourra pas être utilisé avec la télécommande. Sélectionnez « Désactivé » pour pouvoir utiliser les touches du pavé.

Utilisateur 1/ Utilisateur 2/ Utilisateur 3

Affectez la fonction par défaut pour Utilisateur 1, Utilisateur 2, ou Utilisateur 3 parmi HDMI 1, HDMI 2, Mire de test, Luminosité, Contraste, Délai de mise en veille, Correspondance Couleurs, Temp. Couleur, Gamma, Installation Projecteur, Réglages Source Lumineuse, Zoom, et Figer.

Remarque : La disponibilité des fonctions Utilisateur 1 / Utilisateur 2 / Utilisateur 3 dépend du type de la télécommande. Les touches de la télécommande peuvent varier en fonction de la région.

Menu Contrôle - Réglages clavier

Verrouillage Clavier

Si la fonction Clavier verrouillé est sur "Activé", le clavier est verrouillé. Cependant, le projecteur pourra fonctionner avec la télécommande. En sélectionnant « Désactivé », vous pouvez réutiliser le pavé.

Menu Contrôle - LAN

Configurez les paramètres de réseau du projecteur.

Etat Réseau

Affiche l'état de connexion du réseau. (Lecture seule)

Adresse MAC

Afficher l'adresse MAC. (Lecture seule)

DHCP

Active DHCP pour obtenir automatiquement l'adresse IP, le Masque sous-réseau, la passerelle et le DNS.

Adresse IP

Assigne l'adresse IP du projecteur.

Masque sous-réseau

Assigne le Masque sous-réseau du projecteur.

Passerelle

Assigne la passerelle du projecteur.

DNS

Assigne le DNS du projecteur.

UTILISER LE PROJECTEUR

Paramètres IPv6

Configurez les paramètres réseau IPv6 du projecteur.

• IPv6 Activez et désactivez la fonction IPv6.
• Configuration auto Définissez la méthode de configuration automatique pour l'adresse IPv6.
• Adresse temporaire Gérez les adresses IPv6 temporaires.
• Lien local Lié à l'adresse de liaison locale.
• Adresse IP Attribuez l'adresse IP du projecteur.
• Longueur préfixe Longueur du préfixe de l'adresse IPv6.
  • Passerelle Assigne la passerelle du projecteur.
  • DNS Assigne le DNS du projecteur.

UTILISER LE PROJECTEUR

Comment utiliser un navigateur web pour contrôler votre projecteur

1. Activez « Marche » pour l'option DHCP sur le projecteur afin de permettre à un serveur DHCP d'affecter automatiquement une adresse IP.
2. Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP du projecteur ("Contrôle > LAN > Adresse IP").
3. Entrez le Nom d'utilisateur et le Mot de passe puis cliquez sur "Connexion". L'interface Web de configuration du projecteur s'ouvre.

Remarque :

• Le nom d'utilisateur et le mot de passe par défaut sont "admin".
• Les étapes de cette section se basent sur le système d'exploitation Windows 10.

Effectuer une connexion directe de votre ordinateur au projecteur\*

1. Activez l'option DHCP « Arrêt » sur le projecteur.
2. Configurez l'adresse IP, le Masque sous-réseau, la passerelle et le DNS sur le projecteur ("Contrôle > LAN").
3. Ouvrez la page Réseau et Internet sur votre PC, et réglez les mêmes paramètres réseau sur votre PC et sur votre projecteur. Cliquez sur "OK" pour enregistrer les paramètres.

1. Ouvrez le navigateur Web sur votre PC et saisissez l'adresse IP affectée à l'étape 3 dans le champ d'URL. Puis appuyez sur la touche "Entrer".

Remise à zéro

Réinitialisez tous les paramètres réseau aux valeurs d'usine par défaut.

UTILISER LE PROJECTEUR

Menu Contrôle - Contrôle

Ce projecteur peut être contrôlé à distance avec un ordinateur ou d'autres périphériques externes, via une connexion réseau câblée. Il permet à l'utilisateur de contrôler un ou plusieurs projecteurs avec un centre de contrôle distant, par exemple allumer ou éteindre le projecteur et ajuster la luminosité ou le contraste de l'image. Utilisez le sous-menu Contrôle pour sélectionner une méthode de contrôle pour le projecteur.

Crestron

Contrôlez le projecteur avec un contrôleur Crestron et les logiciels associés. (Port : 41794)

Pour plus d'informations, veuillez visiter https://www.crestron.com.

Extron

Contrôlez le projecteur avec des appareils Extron. (Port : 2023)

Pour plus d'informations, veuillez visiter https://www.extron.com.

Lien PJ

Contrôlez le projecteur avec les commandes PJLink v2.0. (Port : 4352)

Pour plus d'informations, veuillez visiter https://pjlink.jbmia.or.jp/english.

Découverte des appareils AMX

Contrôlez le projecteur avec des appareils AMX. (Port : 9131)

Pour plus d'informations, veuillez visiter https://www.amx.com.

Telnet

Contrôlez le projecteur à l'aide de commandes RS232 via une connexion Telnet. (Port : 23)

Pour plus d'informations, veuillez consulter «RS232 avec fonction Telnet» à la page 58.

HTTPS

Contrôlez le projecteur à l'aide d'un navigateur Web. (Port : 443)

Pour plus d'informations, veuillez consulter «Comment utiliser un navigateur web pour contrôler votre projecteur» à la page 49.

Remarque :

• Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis.
  • Extron est une marque déposée de Extron Electronics, Inc aux États-Unis.
  • AMX est une marque déposée de AMX LLC, Inc aux États-Unis.
• PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA.
• Pour plus d'informations sur les divers types d'appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d'appareil externe, veuillez contacter le Service d'assistance directement.

UTILISER LE PROJECTEUR

Menu configuration réseau paramètres de contrôle

Fonction LAN RJ45

Pour plus de simplicité et de facilité d'utilisation, le projecteur offre diverses fonctions de mise en réseau et de gestion à distance. La fonction LAN/RJ45 du projecteur à travers un réseau, comme gérer à distance : Paramètres d'allumage/arrêt, de luminosité et de contraste. Vous pouvez également visualiser les informations d'état du projecteur, telles que : Source vidéo, Son-Muet, etc.

Fonctionnalités du terminal LAN câblé.

Ce projecteur peut être contrôlé à l'aide d'un PC (portable) ou autre appareil externe via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink.

• Crestron est une marque déposée de Crestron Electronics, Inc. aux États-Unis.
  • Extron est une marque déposée de Extron Electronics, Inc aux États-Unis.
  • AMX est une marque déposée de AMX LLC, Inc aux États-Unis.
• PJLink a déposé une demande d'enregistrement de marque commerciale et de logo au Japon, aux États-Unis et d'autres pays en date de JMBIA.

Ce projecteur est pris en charge par les commandes spécifiques du contrôleur Crestron Electronics et logiciel correspondant, comme RoomView®.

https://www.crestron.com/

Ce projecteur est conforme pour prendre en charge les périphériques Extron pour référence.

https://www.extron.com/

Le projecteur est pris en charge par AMX (Device Discovery).

Ce projecteur prend en charge toutes les commandes de PJLink Classe1 (version 1.00).

https://pjlink.jbmia.or.jp/english/

Pour des informations plus détaillées sur les divers types d'appareils externes pouvant être branchés sur le port LAN/RJ45 et le contrôle à distance du projecteur, ainsi que des informations sur les commandes compatibles avec chaque type d'appareil externe, veuillez contacter le Service d'assistance directement.

UTILISER LE PROJECTEUR

LAN RJ45

1. Branchez un câble RJ45 sur les ports RJ45 du projecteur et du PC (portable).

Remarque : Les ports E/S disponibles varient selon les modèles.

1. Sur le PC (ordinateur portable), sélectionnez Démarrer 📁 > Réglages 🌐 > Réseau et Internet.

1. Dans la section Ethernet, sélectionnez Propriétés.

1. Dans la section Paramètres IP, sélectionnez Modifier.

1. Saisissez l'adresse IP et la passerelle, puis sélectionnez « Enregistrer ».

1. Appuyez sur le bouton "Menu" sur le projecteur.
2. Ouvrez sur le projecteur Contrôle > LAN.

3. Entrez les paramètres de connexion suivants :

4. DHCP : Arrêt

5. Adresse IP : 192,168.0,100
6. Masque sous-réseau : 255.255.255.0
7. Passerelle : 192,168.0,254

8. DNS : 192,168.0,51

9. Appuyez sur "Entrer" pour confirmer les paramètres.

10. Ouvrez un navigateur Internet, par exemple Microsoft Edge ou Chrome avec Adobe Flash Player 9.0 ou une version ultérieure installée.
11. Dans la barre d'adresse du projecteur, entrez l'adresse IP : 192.168.0.100.

1. Appuyez sur "Entrer".

UTILISER LE PROJECTEUR

Le projecteur est configuré pour une gestion à distance. La fonction LAN/RJ45 s'affiche comme suit :

Se connecter

La première fois que vous ouvrez la page web, vous verrez un écran comme celui ci-dessous. Veuillez entrer un mot de passe d'utilisateur valide.

Lorsque vous ouvrez la page web après avoir entré un mot de passe valide, un écran s'affichera comme celui indiqué ci-dessous. Saisissez le mot de passe dans le champ « Mot de passe ».

L'état actuel du projecteur est affiché. Vous pouvez vérifier le nom du modèle du projecteur, la version du firmware, la configuration actuelle du réseau LAN et changer la langue de l'interface si nécessaire.

Le nom de version affiché sur la page Web dans le schéma peut différer de l'affichage réel.

Config générale

Le nom du projecteur défini ici est également utilisé dans le contrôle PJLink. Seuls des caractères alphanumériques peuvent être utilisés pour le nom du projecteur. Le nombre maximum de caractères est de 32.

Vous ne pouvez utiliser que des caractères alphanumériques dans le mot de passe. Le nombre minimum de caractères est de 8. Si vous entrez un caractère invalide, l'avertissement « Caractère invalide » s'affiche.

Si les caractères du nouveau mot de passe et les caractères du (nouveau) mot de passe confirmé ne correspondent pas, un message d'erreur s'affiche. Dans ce cas, entrez à nouveau le mot de passe.

Contrôle du projecteur

Vous pouvez contrôler le projecteur avec cet élément. Les éléments de contrôle sont décrits dans cette section.

Bouton de contrôle : Lorsque vous cliquez sur un bouton, la fonction correspondante est exécutée.

Configuration Réseau

Configure le réseau du projecteur.

UTILISER LE PROJECTEUR

Configuration réseau (IPv6)

Activez la fonction IPv6 et personnalisez les paramètres IP.

1. Protocole :

a) Activer : Active simultanément les fonctions IPv4 et IPv6.
b) Désactiver : Active uniquement IPv4.

1. Configuration automatique :

a) Activer : Le routeur assigne automatiquement les adresses IP.
b) Manuel : L'utilisateur définit manuellement l'adresse UP.

1. Adresse temporaire :

a) Activer : Les adresses IP assignées automatiquement sont temporaires.
b) Désactiver : Les adresses IP assignées automatiquement ne sont pas soumises à des limites de temps.

1. Lien local : Lorsque le protocole IPv6 est activé, cette adresse peut être utilisée pour accéder à la page Web IPv6 lorsque l'adresse IP assignée n'est pas valide.
2. Adresse IP : Vous pouvez utiliser cette adresse pour accéder à la page Web IPv6.
3. Longueur du préfixe : Longueur du préfixe de l'adresse IPv6 (généralement 64)
4. Passerelle : Adresse de passerelle
5. Serveur DNS 1 : Adresse DNS1
6. Serveur DNS 2 : Adresse DNS2

Étapes pour se connecter à une page Web IPv6 :

1. Ajoutez « [ » avant et « ] » après 192.168.0.100 dans l'URL IPv4.
2. Remplacez 192.168.0.100 par l'adresse IPv6 locale/IP. (https://[0000:0000:0000:0000:0000:0000:0000]//index_login.asp).
3. Vous pouvez vous connecter après confirmation.

UTILISER LE PROJECTEUR

Configuration des alertes

Vous pouvez envoyer des e-mails d'avertissement lorsqu'une erreur se produit. Vous pouvez effectuer des réglages pour l'e-mail d'avertissement dans cette section.

1. Types d'alerte : Cochez le type d'erreur pour lequel vous souhaitez envoyer un e-mail d'avertissement.
2. Notification d'e-mail d'avertissement : Vérifiez et effectuez les réglages suivants :

- Réglage SMTP : Faites ce qui suit :

a) Port SMTP : Port du serveur SMTP
b) Cryptage : Sélectionnez le protocole de cryptage
c) Serveur SMTP : Adresse du serveur (nom du serveur) (serveur SMTP)
d) De : adresse e-mail de l'expéditeur
e) Nom d'utilisateur : Nom d'utilisateur du serveur de messagerie
f) Mot de passe : Mot de passe du serveur de messagerie.

- Paramètres de messagerie : Définissez les paramètres suivants :

a) Objet du message
b) Contenu du message
C) À : Entrez l'adresse e-mail de l'expéditeur.

1. Cliquez sur « Appliquer » pour fixer la valeur.
2. Entrez l'adresse IP du projecteur dans *xxx.xxx.xxx.xxx.
3. Envoyer un e-mail de test.

Lorsque vous cliquez sur [Envoyer un e-mail de test], un e-mail de test est envoyé. Le texte sera « e-mail de test xxx.xxx.xxx.xxx * ».

UTILISER LE PROJECTEUR

OMS

Cliquez sur « Liaison avec OMS » et suivez les instructions pour utiliser la fonction OMS.

RS232 avec fonction Telnet

Ce projecteur dispose d'une méthode alternative de contrôle avec contrôle de commande RS232 par TELNET pour l'interface LAN / RJ45.

Guide de mise en route pour "RS232 via Telnet".

• Vérifiez et obtenez l'adresse IP de l'OSD du projecteur.
• Assurez-vous que l'ordinateur portable/le PC peut accéder à la page Web du projecteur.
• Assurez-vous que le « Pare-feu de Windows » est désactivé au cas où la fonction « TELNET » filtre votre ordinateur portable/PC.

1. Cliquez sur Rechercher 📋, puis entrez « cmd » comme mot de recherche. Appuyez sur la touche « Entrée ».

1. Ouvrez l'application Invite de commande.

2. Saisissez le format de commande comme suit :

– telnet ttt.xxx.yyy.zzz 23 (touche "Entrer" enfoncée)
- (ttt.xxx.yyy.zzz : Adresse-IP du projecteur)

1. Si la connexion Telnet est prête, et que l'utilisateur peut faire une saisie de commande RS232, alors appuyez sur la touche « Entrée » et la connexion Telnet devrait être prête pour le contrôle des commandes RS232.

Spécifications pour "RS232 via TELNET" :

1. Telnet : TCP.
2. Port Telnet : 23 (pour plus de détails, veuillez contacter l'équipe de service Optoma).
3. Utilitaire Telnet : Windows "TELNET.exe" (mode console).
4. Pour terminer la session Telnet, il suffit de fermer la fenêtre de l'application Invite de commande.

5. l'utilitaire Windows Telnet directement une fois la connexion TELNET prête.

6. Limitation 1 pour contrôle Telnet : Il ne peut pas y avoir plus de 50 octets pour les charges réseau successives pour l'application de contrôle Telnet.

7. Limitation 2 pour contrôle Telnet : Il ne peut pas y avoir plus de 26 octets pour une commande RS232 successive pour l'application de contrôle Telnet.
8. Limitation 3 pour contrôle Telnet : Le délai minimum pour la commande suivante doit être plus de 200 (ms).

Menu Contrôle - Réinitialiser

Restaure les réglages d'usine par défaut pour les paramètres de contrôle.

UTILISER LE PROJECTEUR

Menu Informations

Menu Informations

Affichez les informations du projecteur comme indiqué ci-dessous :

• Norme
• Numéro de série
• Source
  • Information Couleur
  • Heures d'utilisation de la source lumineuse
• Mode Photo
  • ID Apparel
  • Mode Source Lumineuse
• OMS
  • Version du Firmware

INFORMATIONS SUPPLÉMENTAIRES

Résolutions compatibles

Remarque : Solution d'adaptation longue distance : Pour garantir la meilleure qualité d'image possible, nous vous recommandons d'utiliser des câbles haut débit ou certifiés et de limiter la longueur du câble à 5 mètres.

Signal d'entrée pour HDMI

Signal	Résolution	Fréquence de rafraîchissement (Hz)	Remarques pour Mac
VGA	640 x 480	60	Mac 60/72/85/
SVGA	800 x 600	60(*2)/72/85/120(*2)	Mac 60/72/85
XGA	1024 x 768	48/50(*4)/60(*2)/70/75/85/120(*2)	Mac 60/70/75/85
SDTV(480I)	720 x 480	60
SDTV(480P)	720 x 480	60
SDTV(576I)	720 x 576	50
SDTV(576P)	720 x 576	50
WSVGA(1024X600)	1024 x 600	60 (*3)
HDTV(720p)	1280 x 720	50(*2)/60/120(*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 75
	1280 x 800	60/50/48hz(*4)	Mac 60
WXGA(*5)	1366 x 768	60
SXGA	1280 x 1024	60/75/85	Mac 60/75
	1440 x 900	60
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV(1080I)	1920 x 1080	50/60
HDTV(1080p)	1920 x 1080	24/30/50/60	Mac 60
WUXGA	1920 x 1200(*1)	60/50(*4)	Mac 60

Remarque :

• (*1) 1920 x 1200 à 60hz ne supporte que RB (réduire blanking).
• (*2) Synchronisation 3D pour les projecteurs prêt pour la 3D (STD) et les projecteurs True 3D (en option).
• (*3) Les nouveaux projecteurs ERA et Data doivent être équipés de cette synchronisation WSVGA, Proscene et Home.
• (*4) Projecteur Proscene et Data >4,000L, la résolution native doit supporter à50Hz/48Hz.
• (*5) Synchronisation standard de Windows 8.

INFORMATIONS SUPPLÉMENTAIRES

Compatibilité vidéo True 3D

Résolutions d'entrée	Entrée 3D HDMI 1.4a	Synchronisation d'entrée
		1280 x 720P à 50Hz	Haut et bas
		1280 x 720P à 60Hz	Haut et bas
		1280 x 720P à 50Hz	Encapsulage de trame
		1280 x 720P à 60Hz	Encapsulage de trame
		1920 x 1080i à 50Hz	Côte à côte (Moitié)
		1920 x 1080i à 60Hz	Côte à côte (Moitié)
		1920 x 1080P à 24Hz	Haut et bas
		1920 x 1080P à 24Hz	Encapsulage de trame
	HDMI 1.3	1920 x 1080i à 50Hz	Côte à côte (Moitié)	Mode Côte à côte allumé
		1920 x 1080i à 60Hz
		1280 x 720P à 50Hz
		1280 x 720P à 60Hz
		800 x 600 à 60Hz
		1024 x 768 à 60Hz
		1280 x 800 à 60Hz
		1920 x 1080i à 50Hz	Haut et bas	Mode TAB allumé
		1920 x 1080i à 60Hz
		1280 x 720P à 50Hz
		1280 x 720P à 60Hz
		800 x 600 à 60Hz
		1024 × 768 à 60Hz
		1280 x 800 à 60Hz
		1024 x 768 à 120Hz	Images séquentielles	Le format 3D est Superposés
		1280x 720 à 120Hz

Remarque :

• Si l'entrée 3D est 1080p à 24Hz, le DMD doit lire avec un multiple entier en mode 3D.
• 1080l à 25Hz et 720p à 50Hz fonctionneront à 100Hz, les autres synchro 3D fonctionneront à 120Hz.
• 1080p à 24Hz fonctionnera à 144Hz.

INFORMATIONS SUPPLÉMENTAIRES

EDID

Numérique
B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720 x 400 à 70Hz	Timing 1 : 1024 x 768 à 120 Hz (4:3)	1080P : 1920 x 1080 à 60Hz	640 x 480p à 60 Hz 4:3	1366 x 768 à 60Hz
640 x 480 à 60Hz	Timing 2 : 1280 x 720 à 60Hz (16:9)		720(1440) x 576i à 50Hz 4:3
640 x 480 à 67Hz	Timing 3 : 1280 x 720 à 120 Hz (16:9)		720(1440) x 576i à 50Hz 16:9
640 x 480 à 72Hz	Timing 4 : 1280 x 800 à 60 Hz (16:10)		720(1440) x 480i à 60Hz 4:3
640 x 480 à 75Hz	Timing 5 : 1280 x 1024 à 60Hz (5:4)		720(1440) x 480i à 60Hz 16:9
800 x 600 à 56Hz	Timing 6 : 1440 x 900 à 60 Hz (16:10)		720 x 576p à 50Hz 4:3
800 x 600 à 60Hz	Timing 7 : 1400 x 1050 à 60Hz (4:3)		720 x 576p à 50Hz 16:9
800 x 600 à 72Hz	Timing 8 : 1600 x 1200 à 60Hz (4:3)		720 x 480p à 60Hz 4:3
800 x 600 à 75Hz			720 x 480p à 60Hz 16:9
832 x 624 à 75Hz			1280 x 720p à 50Hz 16:9
1024 x 768 à 60Hz			1280 x 720p à 60Hz 16:9
1024 x 768 à 70Hz			1920 x 1080i à 60Hz 16:9
1024 x 768 à 75Hz			1920 x 1080i à 50Hz 16:9
1280 x 1024 à 75Hz			1920 x 1080p à 24 Hz 16:9
1152 x 870 à 75Hz			1920 x 1080p à 30 Hz 16:9
			1920 x 1080p à 50 Hz 16:9
			1920 x 1080p à 60 Hz 16:9
			1920 x 1080p à 120 Hz 16:9
			3840 x 2160p à 24 Hz 16:9
			3840 x 2160p à 25 Hz 16:9
			3840 x 2160p à 30 Hz 16:9
			3840 x 2160p à 50Hz 16:9
			3840 x 2160p à 60Hz 16:9
			4096 x 2160p à 24Hz 256:135
			4096 x 2160p à 25Hz 256:135
			4096 x 2160p à 30Hz 256:135
			4096 x 2160p à 50Hz 256:135
			4096 x 2160p à 60Hz 256:135

INFORMATIONS SUPPLÉMENTAIRES

Analogique
B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720 x 400 à 70Hz	Timing 1 : 1280 x 720 à 60Hz (16:9)	1080P : 1920 x 1080 à 60Hz		1366 x 768 à 60Hz
640 x 480 à 60Hz	Timing 2 : 1280 x 800 à 60 Hz (16:10)			1920 x 1200 à 60Hz
640 x 480 à 67Hz	Timing 3 : 1280 x 1024 à 60Hz (5:4)
640 x 480 à 72Hz	Timing 4 : 1400 x 1050 à 60Hz (4:3)
640 x 480 à 75Hz	Timing 5 : 1600 x 1200 à 60Hz (4:3)
800 x 600 à 56Hz	Timing 6 : 1440 x 900 à 60 Hz (16:10)
800 x 600 à 60Hz	Timing 7 : 1280 x 720 à 120 Hz (16:9)
800 x 600 à 72Hz	Timing 8 : 1024 x 768 à 120 Hz (4:3)
800 x 600 à 75Hz
832 x 624 à 75Hz
1024 x 768 à 60Hz
1024 x 768 à 70Hz
1024 x 768 à 75Hz
1280 x 1024 à 75Hz
1152 x 870 à 75Hz

INFORMATIONS SUPPLÉMENTAIRES

Taille d'image et distance de projection

Modèle avec rapport de zoom 1,6x

Taille de la longueur diagonale de l'écran (16:9)	Taille de l'écran L x H				Distance de projection (D)				Décalage (Hd)
	(m)		(po)		(m)		(pied)
	Largeur	Hauteur	Largeur	Hauteur	Large	Tele	Large	Tele	(m)	(po)
30	0,66	0,37	26,15	14,71	0,93	1,49	3,05	4,88	0,06	2,35
40	0,89	0,50	34,86	19,61	1,24	1,98	4,07	6,51	0,08	3,14
50	1,11	0,62	43,58	24,51	1,55	2,48	5,08	8,13	0,10	3,92
60	1,33	0,75	52,29	29,42	1,86	2,98	6,10	9,76	0,12	4,71
70	1,55	0,87	61,01	34,32	2,170	3,47	7,12	11,39	0,14	5,49
80	1,77	1,00	69,73	39,22	2,48	3,97	8,13	13,02	0,16	6,28
90	1,99	1,12	78,44	44,12	2,79	4,46	9,15	14,64	0,18	7,06
100	2,21	1,25	87,16	49,03	3,099	4,96	10,17	16,27	0,20	7,84
120	2,66	1,49	104,59	58,83	3,72	5,95	12,20	19,52	0,24	9,41
150	3,32	1,87	130,74	73,54	4,65	7,44	15,25	24,40	0,30	11,77
180	3,98	2,24	156,88	88,25	5,58	8,93	18,30	29,28	0,36	14,12
200	4,43	2,49	174,32	98,05	6,20	9,92	20,34	32,54	0,40	15,69
250	5,53	3,11	217,89	122,57	7,75	12,40	25,42	40,67	0,50	19,61
300	6,64	3,74	261,47	147,08	9,30	14,88	30,50	48,81	0,60	23,53

Modèle avec rapport de zoom 1,1x

Taille de la longueur diagonale de l'écran (16:9)	Taille de l'écran L x H				Distance de projection (D)				Décalage (Hd)
	(m)		(po)		(m)		(pied)
	Largeur	Hauteur	Largeur	Hauteur	Large	Tele	Large	Tele	(m)	(po)
30	0,66	0,37	26,15	14,71	0,98	1,08	3,22	3,53	0,06	2,35
40	0,89	0,50	34,86	19,61	1,31	1,43	4,29	4,70	0,08	3,14
50	1,11	0,62	43,58	24,51	1,63	1,79	5,36	5,88	0,10	3,92
60	1,33	0,75	52,29	29,42	1,96	2,15	6,43	7,06	0,12	4,71
70	1,55	0,87	61,01	34,32	2,29	2,51	7,51	8,23	0,14	5,49
80	1,77	1,00	69,73	39,22	2,61	2,87	8,58	9,41	0,16	6,28
90	1,99	1,12	78,44	44,12	2,94	3,23	9,65	10,58	0,18	7,06
100	2,21	1,25	87,16	49,03	3,27	3,58	10,72	11,76	0,20	7,84
120	2,66	1,49	104,59	58,83	3,92	4,30	12,87	14,11	0,24	9,41
150	3,32	1,87	130,74	73,54	4,90	5,38	16,08	17,64	0,30	11,77
180	3,98	2,24	156,88	88,25	5,88	6,45	19,30	21,17	0,36	14,12
200	4,43	2,49	174,32	98,05	6,54	7,17	21,44	23,52	0,40	15,69
250	5,53	3,11	217,89	122,57	8,17	8,96	26,80	29,40	0,50	19,61
300	6,64	3,74	261,47	147,08	9,80	10,75	32,16	35,28	0,60	23,53

INFORMATIONS SUPPLÉMENTAIRES

Modèle avec rapport de zoom 1,3x

Taille de la longueur diagonale de l'écran (16:9)	Taille de l'écran L x H				Distance de projection (D)				Décalage (Hd)
	(m)		(po)		(m)		(pied)
	Largeur	Hauteur	Largeur	Hauteur	Large	Tele	Large	Tele	(m)	(po)
30	0,66	0,37	26,15	14,71	0,75	0,98	2,46	3,20	0,06	2,35
40	0,89	0,50	34,86	19,61	1,00	1,30	3,28	4,27	0,08	3,14
50	1,11	0,62	43,58	24,51	1,25	1,63	4,10	5,34	0,10	3,92
60	1,33	0,75	52,29	29,42	1,50	1,95	4,92	6,41	0,12	4,71
70	1,55	0,87	61,01	34,32	1,75	2,28	5,75	7,47	0,14	5,49
80	1,77	1,00	69,73	39,22	2,00	2,60	6,57	8,54	0,16	6,28
90	1,99	1,12	78,44	44,12	2,25	2,93	7,39	9,61	0,18	7,06
100	2,21	1,25	87,16	49,03	2,50	3,25	8,21	10,68	0,20	7,84
120	2,66	1,49	104,59	58,83	3,00	3,91	9,85	12,81	0,24	9,41
150	3,32	1,87	130,74	73,54	3,75	4,88	12,31	16,02	0,30	11,77
180	3,98	2,24	156,88	88,25	4,50	5,86	14,77	19,22	0,36	14,12
200	4,43	2,49	174,32	98,05	5,00	6,51	16,41	21,35	0,40	15,69
250	5,53	3,11	217,89	122,57	6,25	8,14	20,52	26,69	0,50	19,61
300	6,64	3,74	261,47	147,08	7,50	9,76	24,62	32,03	0,60	23,53

INFORMATIONS SUPPLÉMENTAIRES

Modèle avec rapport de zoom 1,0x

Taille de la longueur diagonale de l'écran (16:9)	Taille de l'écran L x H				Distance de projection (D)				Décalage (Hd)
	(m)		(po)		(m)		(pied)
	Largeur	Hauteur	Largeur	Hauteur	Large	Tele	Large	Tele	(m)	(po)
30	0,66	0,37	26,15	14,71	0,33	0,33	1,08	1,08	0,06	2,35
40	0,89	0,50	34,86	19,61	0,44	0,44	1,44	1,44	0,08	3,14
50	1,11	0,62	43,58	24,51	0,55	0,55	1,80	1,80	0,10	3,92
60	1,33	0,75	52,29	29,42	0,66	0,66	2,16	2,16	0,12	4,71
70	1,55	0,87	61,01	34,32	0,769	0,77	2,52	2,52	0,14	5,49
80	1,77	1,00	69,73	39,22	0,88	0,88	2,88	2,88	0,16	6,28
90	1,99	1,12	78,44	44,12	0,99	0,99	3,24	3,24	0,18	7,06
100	2,21	1,25	87,16	49,03	1,098	1,10	3,60	3,60	0,20	7,84
120	2,66	1,49	104,59	58,83	1,32	1,32	4,32	4,32	0,24	9,41
150	3,32	1,87	130,74	73,54	1,65	1,65	5,41	5,41	0,30	11,77
180	3,98	2,24	156,88	88,25	1,98	1,98	6,49	6,49	0,36	14,12
200	4,43	2,49	174,32	98,05	2,20	2,20	7,21	7,21	0,40	15,69
250	5,53	3,11	217,89	122,57	2,75	2,75	9,01	9,01	0,50	19,61
300	6,64	3,74	261,47	147,08	3,30	3,30	10,81	10,81	0,60	23,53

Dimensions du projecteur et installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

• Type de vis : M4*10 mm

• Longueur minimale de la vis : 10mm

Modèle avec rapport de zoom 1,0x

Unité : mm

INFORMATIONS SUPPLÉMENTAIRES

Modèle avec zoom 1,1x & 1,3x

Unité : mm

INFORMATIONS SUPPLÉMENTAIRES

Modèle avec zoom 1,6x

Unité : mm

Remarque :

• Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.
• Les ports E/S disponibles varient selon les modèles.

Avertissement :

• Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
  • Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
• Éviter d'installer le projecteur près d'une source chaude.

INFORMATIONS SUPPLÉMENTAIRES

Codes de la télécommande IR

Touche		Format répété	Code NEC				Description
			Code personnalisé		Données
			Octet 1	Octet 2	Octet 3	Octet 4
Puissance		F1	32	CD	02	FD	Appuyez pour allumer/éteindre le projecteur.
Source		F1	32	CD	C3	3C	Appuyez pour sélectionner un signal d'entrée.
Mode A ichage		F1	32	CD	5	FA	Appuyez pour changer le Mode d'affichage de l'image affichée.
Rapport d'Aspect		F1	32	CD	64	9B	Appuyez pour changer le format de l'image affichée.
Menu Configuration		F1	32	CD	A8	57	Appuyez pour entrer dans le menu Configuration.
Clic gauche de souris	L	F1	32	CD	CB	34	Bouton gauche de la souris
Clic droit souris	R	F1	32	CD	CC	33	Bouton droit de la souris

INFORMATIONS SUPPLÉMENTAIRES

Touche		Format répété	Code NEC				Description
			Code personnalisé		Données
			Octet 1	Octet 2	Octet 3	Octet 4
Quatre touches de sélection directionnelles (Haut)	^	F2	32	CD	11	EE	Appuyez sur pour sélectionner des éléments ou apporter des modifications à votre sélection.
Quatre touches de sélection directionnelles (Gauche)	<	F2	32	CD	10	EF
Quatre touches de sélection directionnelles (Droite)	>	F2	32	CD	12	ED
Quatre touches de sélection directionnelles (Bas)	∨	F2	32	CD	14	EB
Entrez	○	F1	32	CD	0F	F0	Confirme votre sélection d'un élément.
Retour	⇐	F1	32	CD	0D	F2	Appuyez pour retourner au menu précédent.
Home	⇐	F1	32	CD	A0	5F	Appuyez pour retourner au menu principal lorsque le sous-menu est ouvert dans l'OSD.- Aucune fonction lorsque l'OSD n'est pas affiché.- Aucune fonction lorsque le menu de raccourci est affiché.
Menu	≡	F1	32	CD	0E	F1	Appuyez pour afficher ou quitter les menus d'affichage à l'écran.
Utilisateur 1	ρ1	F1	32	CD	36	C9	Appuyez pour ouvrir la fonction associée.
Utilisateur 2	ρ2	F1	32	CD	65	9A	Appuyez pour ouvrir la fonction associée.
Utilisateur 3	ρ3	F1	32	CD	66	99	Appuyez pour ouvrir la fonction associée.
Information	i	F1	32	CD	25	DA	Appuyez pour ouvrir le menu Informations.
Volume -	∧	F2	32	CD	8F	70	Appuyez pour baisser le volume.
Muet	∧×	F1	32	CD	52	AD	Appuyez pour couper/activer momentanément l'audio.
Volume +	∧∧	F2	32	CD	8C	73	Appuyez pour augmenter le volume.
Figer	✿	F1	32	CD	6	F9	Appuyez pour figer l'image du projecteur.
Minuterie de veille	∫	F1	32	CD	63	9C	Appuyez pour régler le minuteur de sommeil.
AV Muet	∅	F1	32	CD	3	FC	Appuyez pour masquer/afficher l'image à l'écran et désactiver/activer l'audio.
Page vers le Haut	∧+	F2	32	CD	C1	3E	Appuyez pour monter d'une page.
Trapèze	·∧·	F1	32	CD	7	F8	Appuyez pour régler la distorsion de l'image causée par l'inclinaison du projecteur.

INFORMATIONS SUPPLÉMENTAIRES

Touche		Format répété	Code NEC				Description
			Code personnalisé		Données
			Octet 1	Octet 2	Octet 3	Octet 4
Souris	[10]	F1	32	CD	3E	C1	Appuyez pour activer/désactiver la fonction souris USB.
Page vers le bas	[11]	F2	32	CD	C2	3D	Appuyez pour descendre d'une page.
Resync	[12]	F1	32	CD	C4	3B	Appuyez pour synchroniser automatiquement le projecteur sur la source d'entrée.
Mode Source Lumineuse	[13]	F1	32	CD	0A	F5	Appuyez pour ajuster automatiquement la luminosité de l'image pour une performance optimale des contrastes.

INFORMATIONS SUPPLÉMENTAIRES

Touche		Format NEC	Octet 1	Octet 2	Octet 3	Octet 4
Mise sous tension		Format 1	32	CD	02	FD
Source	[AWWZ]	Format 1	32	CD	C3	3C
Resynchroniser	[CZXID]	Format 1	32	CD	C4	3B
Rapport d'Aspect	[YHDS]	Format 1	32	CD	64	9B
Accueil	[GCTD]	Format 1	32	CD	92	6D
Trapèze		Format 1	32	CD	07	F8
Contraste	[TACK]	Format 1	32	CD	42	BD
3D	[S44D]	Format 1	32	CD	89	76
Luminosité		Format 1	32	CD	41	BE
Mode	[2TBG]	Format 1	32	CD	05	FA
Mode Faible Latence	[7AYZ]	Format 1	32	CD	DD	22

INFORMATIONS SUPPLÉMENTAIRES

Touche		Format NEC	Octet 1	Octet 2	Octet 3	Octet 4
CMS	CMS	Format 1	32	CD	F0	0F
MODE CINÉASTE		Format 1	32	CD	DF	20
HDR	HDR	Format 1	32	CD	DC	23
Quatre touches directionnelles	[18C8]	Format 2	32	CD	11	EE
	[3YCK]	Format 2	32	CD	14	EB
	[W2D3]	Format 2	32	CD	10	EF
	[3YW]	Format 2	32	CD	12	ED
Entrez		Format 2	32	CD	0F	F0
Retour	[T2X3]	Format 1	32	CD	0D	F2
Menu	[2X5W]	Format 2	32	CD	0E	F1
Vol -		Format 2	32	CD	DA	25
Muet		Format 1	32	CD	52	AD
Vol +		Format 2	32	CD	8C	73
HDMI1	HI I1	Format 1	32	CD	16	E9
HDMI2	HI [C3Z2] I2	Format 1	32	CD	30	CF
HDMI3	HI [WCEK1] 3	Format 1	32	CD	98	67
Utilisateur1		Format 1	32	CD	36	C9
Utilisateur2		Format 1	32	CD	65	9A
Utilisateur3		Format 1	32	CD	66	99
Utilisateur4		Format 1	32	CD	09	F6

INFORMATIONS SUPPLÉMENTAIRES

Liaison avec Optoma Management Suite (OMS)

Pour commencer à utiliser OMS, suivez les étapes suivantes :

1. Dans la page Serveur Web de l'appareil, sélectionnez OMS.

1. Une nouvelle fenêtre de navigateur s'ouvre. Choisissez l'emplacement désiré pour l'appareil. Puis cliquez sur OK pour continuer.

1. Suivez les instructions sur l'écran pour lier votre appareil au système OMS.

2. Numérisez le code QR. Puis enregistrez-vous et connectez-vous au site web d'Optoma Management Suite.

3. Sélectionnez Ajouter un nouvel appareil et entrez le numéro de série de l'appareil dans le système OMS.

1. Lorsque le numéro de série a été entré dans le système OMS, confirmez les codes PIN sur les deux écrans. Si les codes correspondent, sélectionnez Confirmer pour continuer.

5. Le processus de liaison de l'appareil est terminé.

6. Dans la page Serveur Web de l'appareil, sélectionnez OMS pour obtenir les informations de liaison.

INFORMATIONS SUPPLÉMENTAIRES

Guide de dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

Problèmes d'Image

Aucune image n'apparaît à l'écran

• Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section "Installation".
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
• Assurez-vous que la fonction "Muet" est bien désactivée.

L'image est floue

• Tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible. (Veuillez consulter page 20).
  • Assurez-vous que l'écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter les pages 66\~68).

L'image est étirée lors de l'affi chage d'un DVD 16:9

• Lorsque vous regardez un DVD anamorphic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16: 9 du côté projecteur.
  • Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
  • Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande

• Tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée. (Veuillez consulter page 20).
  • Rapprochez ou éloignez le projecteur de l'écran.
• Appuyez sur "Menu" sur le panneau du projecteur, accédez à "Affichage → Rapport d'aspect". Essayez différents réglages.

Les bords de l'image sont inclinés :

- Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.

L'image est renversée

- Sélectionnez « Affichage → Installation Projecteur » dans l'OSD et réglez la direction de projection.

INFORMATIONS SUPPLÉMENTAIRES

Autre problèmes

Le projecteur arrête de répondre aux commandes

- Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 20 secondes avant de reconnecter l'alimentation.

Problèmes liés à la télécommande

Si la télécommande ne fonctionne pas

• Vérifiez que l'angle de fonctionnement de la télécommande est pointé à ± 15^ par rapport au récepteur IR du projecteur.
  • Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 6 m (19,7 pieds) du projecteur.
  • Assurez-vous que les piles sont insérées correctement.
• Remplacer les piles quand elles sont mortes.

INFORMATIONS SUPPLÉMENTAIRES

Voyant d'avertissement

Lorsque les voyants d'avertissement (voir ci-dessous) s'allument ou clignotent, le projecteur s'éteindra automatiquement :

• Le voyant LED "Lampe" s'allume en rouge et le voyant "Alimentation" clignote en rouge.
- Le voyant LED "Temp" s'allume en rouge et le voyant "Alimentation" clignote en rouge. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
• Le voyant LED "Temp" clignote en rouge et le voyant "Alimentation" clignote en rouge.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume ou clignote, contactez votre centre de service le plus proche pour de l'aide.

Message sur l'éclairage DEL

Message	DEL d'alimentation		DEL de la température	DEL de la lampe
	(Rouge)	(Bleue)	(Rouge)	(Rouge)
État de veille (cordon d'alimentation d'entrée)	Lumière fixe
Mise sous tension (préchauf-fage)		Clignotante (arrêt 0,5 sec /marche 0,5 sec)
Mise sous tension et allumage de la lampe		Lumière fixe
Mise hors tension (Refroidissement)		Clignotante (arrêt 0,5 sec / marche 0,5 sec). Retour à une lumière rouge fixe lorsque les ventilateurs s'arrêtent.
Erreur (panne de lampe)	Clignotante			Lumière fixe
Erreur (Défaut ventilateur)	Clignotante		Clignotante
Erreur (surchauffe)	Clignotante		Lumière fixe

• Mise hors tension :

• Avertissement température :

INFORMATIONS SUPPLÉMENTAIRES

Spécifications

Élément	Description
	Plage de zoom 1,1x	Plage de zoom 1,3x	Plage de zoom 1,0x	Plage de zoom 1,6x
Résolution native	1920x1080 (sans actionneur)
Résolution maximale	• Graphique jusqu'à 3840 x 2160 à 60 Hz• Résolution maximale : 3840x2160 à 60Hz (HDMI (2.0))• Bande passante maximale : 600MHz (HDMI (2.0))
Focale	• Rapport de projection : 1,48~1,62 (tolérance ±3%)• Arrêt-F : 2,5~2,67• Distance focale : 21,86~24mm• Plage de zoom : 1,1x	• Rapport de projection : 1,13~1,47 (tolérance ±3%)• Arrêt-F : 2,43~2,78• Distance focale : 16,901~21,6076 mm• Plage de zoom : 1,3x	• Rapport de projection : 0,496 (tolérance ±3%)• Arrêt-F : 2,8• Distance focale : 7,51mm• Plage de zoom : 1,0x	• Rapport de projection : 1,4~2,24 (tolérance ±3%)• Arrêt-F : 2,5~3,26• Distance focale : 20,91~32,62mm• Plage de zoom : 1,6x
Décalage	116%±5%
Taille de l'image	• 30,6"~153", optimisée à 60" @ Large• 28"~139,6", optimisée à 60" @ Télé	• 52"~120", optimisée à 60" @Large• 40"~92,3", optimisée à 60" @Télé	70,8"~102,6", optimiséd à 89"	• 45,3"~145,3", optimisée à 60" @ Large• 28,3"~90,7", optimisée à 60" @ Télé
Distance de projection	• 1~10m (course du mécanisme)• 1~5m (course optique)	• 1~10m (course du mécanisme)• 1,3~3m (course optique)	• 1~10m (course du mécanisme)• 0,778~1,127m (course optique)	• 1~10m (course du mécanisme)• 1,4~4,5m (course optique)
E/S	• HDMI 2.0 x2• Entrée VGA x1• USB Type-A x2• RJ45 x1• RS232 x1• Prise CC x1• Entrée audio x1• Sortie audio x1• Sync 3D x1• Relais 12V x1	• HDMI 2.0 x2• Entrée VGA x1• USB Type-A x2• RJ45 x1• RS232 x1• Prise CC x1• Entrée audio x1• Sortie audio x1• Sync 3D x1• Relais 12V x1	• HDMI 2.0 x2• Entrée VGA x1• USB Type-A x2• RJ45 x1• RS233 x1• Prise CC x1• Entrée audio x1• Sortie audio x1• Sync 3D x1• Relais 12V x1	• HDMI 2.0 x2• Entrée VGA x1• USB type A x3• RJ45 x1• RS232 x1• Prise CC x1• Entrée audio x1• Sortie audio x1• Sync 3D x1• Relais 12V x1
Couleur	1073,4 millions de couleurs
Taux de balayage	• Taux de balayage horizontal : 15~135 KHz• Taux de balayage verticale : 24~120Hz
Haut-parleur	15W(+10%/-5%) x1
Consommation électrique	• Typique (mode ECO) : - 120 W ± 15 % ; 409,5 BTU/h ± 15 % - 118 W ± 15 % ; 402,6 BTU/h ± 15 %• Typique (mode Lumineux) - 170 W ±15 % ; 580,0 BTU/h ±15 % - 168 W ±15 % ; 573,2 BTU/h ±15 %
Courant d'entrée	9,23A
Sens d'installation	Avant, Arrière, Plafond, Arrière - haut
Dimensions (I x P x H mm)	• 274 x 216 x 108,5 mm (sans pieds)• 274 x 216 x 114 mm (avec pieds)
Poids	2,9 ±0,2 kg	2,9 ±0,2 kg	3 ±0,2 kg	3 ±0,2 kg
Environnement	Fonctionnement entre 0 et 40 °C (tolérance de ±2°C, sans condensation)

Remarque : Toutes les spécifications sont soumises à modification sans préavis.

INFORMATIONS SUPPLÉMENTAIRES

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ÉTATS-UNIS

Téléphone réparations :

[phone]

[phone]

[phone]

[phone]

[e-mail]

Scandinavie

Lerpeveien 25

3040 Drammen

Norway

[phone]

[phone]

[e-mail]

PO.BOX 9515

3038 Drammen

Norvège

Corée
