Typ produktu	Projektor DLP
Nativní rozlišení	XGA (1024 x 768)
Jas	3500 ANSI lumenů
Kontrast	20 000:1
Životnost lampy	Až 5 000 hodin (normální režim) Až 10 000 hodin (ekonomický režim)
Napájení	100-240 V AC, 50/60 Hz
Spotřeba elektrické energie	240 W (max)
Rozměry (D x Š x V)	29,6 x 22,1 x 9,5 cm
Hmotnost	2,3 kg
Korekce lichoběžníkového zkreslení	Vertikální ± 40°
Zoom	Optický, 1,1x
Ohnisková vzdálenost	21,8 - 24 mm
Konektivita	HDMI, VGA, S-Video, Composite, USB (typ A pro servis), Audio 3,5 mm
Integrovaný reproduktor	Ano, 2 W mono
Hlučnost	31 dB (ekonomický režim) 33 dB (normální režim)
Údržba a čištění	Čištění vzduchového filtru každých 200 hodin K čištění objektivu používejte suchý měkký hadřík
Bezpečnost	Automatické vypnutí po 15 minutách nečinnosti Kensington zámek
Náhradní díly a opravitelnost	Náhradní lampa k dispozici (model: SP.85J01GC01) Sada filtrů k dispozici

Často kladené otázky - EX540 OPTOMA

Jak zapnout projektor OPTOMA EX540?

Zapojte napájecí kabel, poté stiskněte tlačítko Power (nebo tlačítko ON na dálkovém ovladači). Zelená kontrolka bliká, poté zůstane svítit, když je zařízení připraveno.

Jak připojit počítač k projektoru?

Použijte VGA nebo HDMI kabel (podle vašeho počítače). Připojte jej k odpovídajícímu vstupu projektoru a poté vyberte zdroj pomocí tlačítka Source.

Co dělat, když je obraz rozmazaný?

Otáčejte zaostřovacím kroužkem na objektivu, dokud nezískáte ostrý obraz. Pokud je obraz stále rozmazaný, zkontrolujte projekční vzdálenost.

Jak vyčistit vzduchový filtr projektoru?

Vypněte projektor a odpojte jej. Vyjměte vzduchový filtr, vyčistěte jej vysavačem nebo vlažnou vodou (nechte zcela vyschnout). Vložte zpět. Čistěte filtr každých 200 hodin provozu.

Kdy vyměnit lampu projektoru?

Když se na obrazovce zobrazí Vyměnit lampu nebo když se sníží jas. Lampa má životnost přibližně 5000 hodin (normální režim). Postupujte podle postupu na straně 45 návodu.

Jak použít korekci lichoběžníkového zkreslení?

Stiskněte tlačítko Keystone na dálkovém ovladači nebo ovládacím panelu. Pomocí šipek nahoru/dolů korigujte vertikální deformaci obrazu.

Co dělat, když se projektor nezapne?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda zásuvka funguje. Po zapnutí počkejte několik sekund. Pokud kontrolka Power nesvítí, kontaktujte servis.

Jak nastavit hlasitost zvuku?

Použijte tlačítka Volume + a Volume - na dálkovém ovladači nebo ovládacím panelu. Projektor má pouze integrovaný 2W reproduktor.

Projektor se sám vypíná, co dělat?

To může být způsobeno funkcí automatického vypnutí. Přejděte do menu Instalace a deaktivujte volbu Auto vypnutí. Zkontrolujte také teplotu: pokud se zařízení přehřívá, vyčistěte filtr.

Jak resetovat počítadlo lampy?

Přejděte do menu Instalace > Reset lampy. Potvrďte operaci. To by mělo být provedeno po výměně lampy pro správné sledování.

NÁVOD K OBSLUZE EX540 OPTOMA

Notice d'utilisation 2

Consignes de Sécurité ....2

Mises en Garde....3

Avertissement de sécurité pour les yeux....5

Caractéristiques du Produit ....5

Introduction......6

Contenu du paquet....6

Aperçu du produit....7

Unité principale 7

Panneau de commandes....8

Connexions d'entrée / sortie 9

Télécommande 11

Installation 12

Connexion du projecteur 12

Connexion à l'ordinateur de bureau/ordinateur portable.... 12

Connexion aux sources vidéo....13

Mise sous/hors tension du projecteur....14

Mise sous tension du projecteur 14

Mise Hors tension du Projecteur....15

Voyant d'avertissement....15

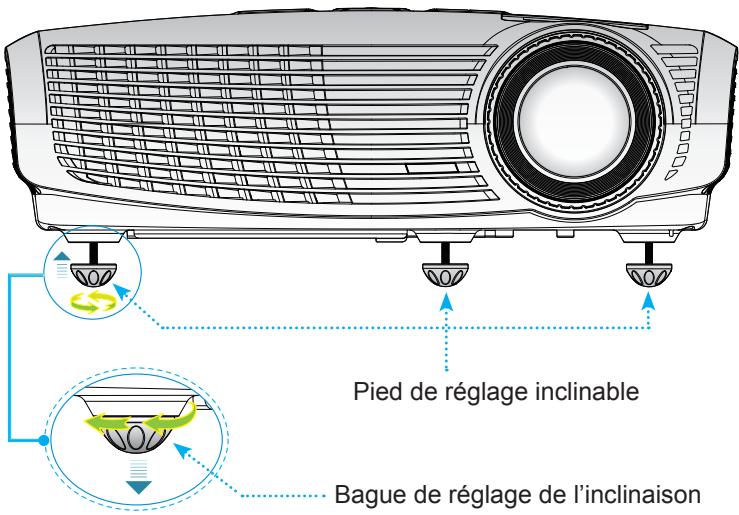

Réglage de l'image projetée....16

Réglage de la hauteur du projecteur 16

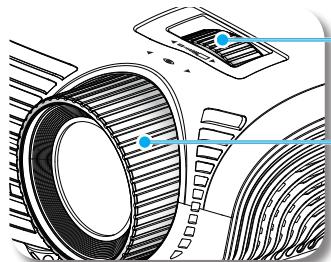

Réglage du zoom/de la mise au point du projecteur.... 17

Réglage de la taille de l'image projetée 17

Commandes Utilisateur....18

Panneau de commandes et télécommande....18

Panneau de commandes....18

Télécommande 19

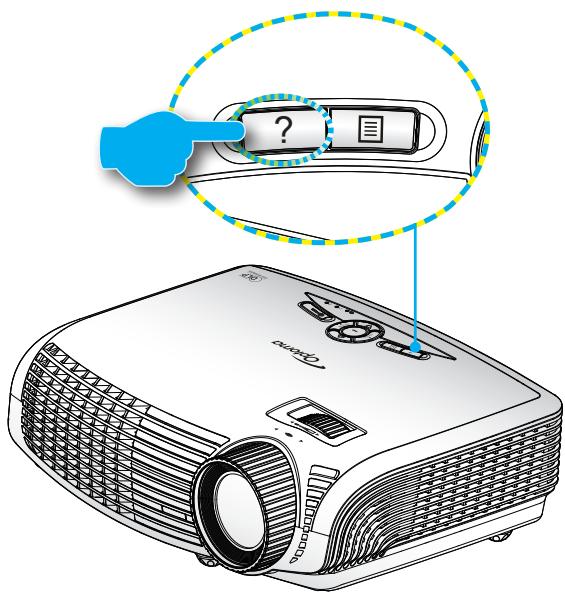

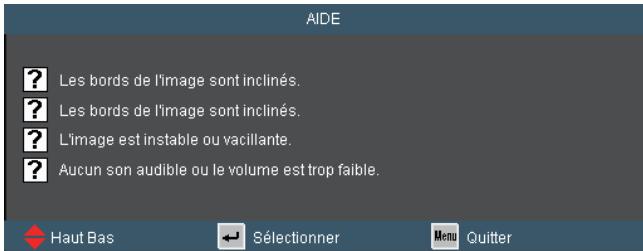

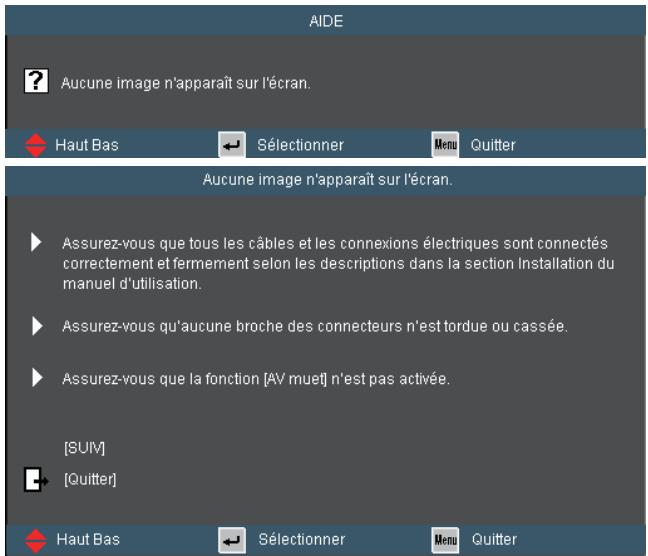

Utiliser le menu AIDE 21

Menus d'affichage à l'écran....24

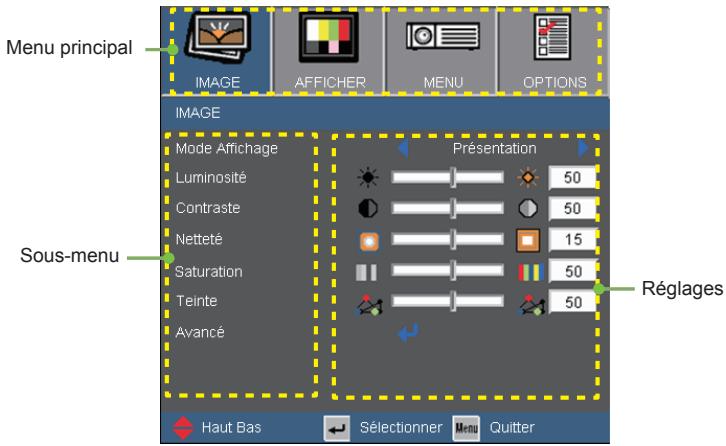

Comment utiliser 24

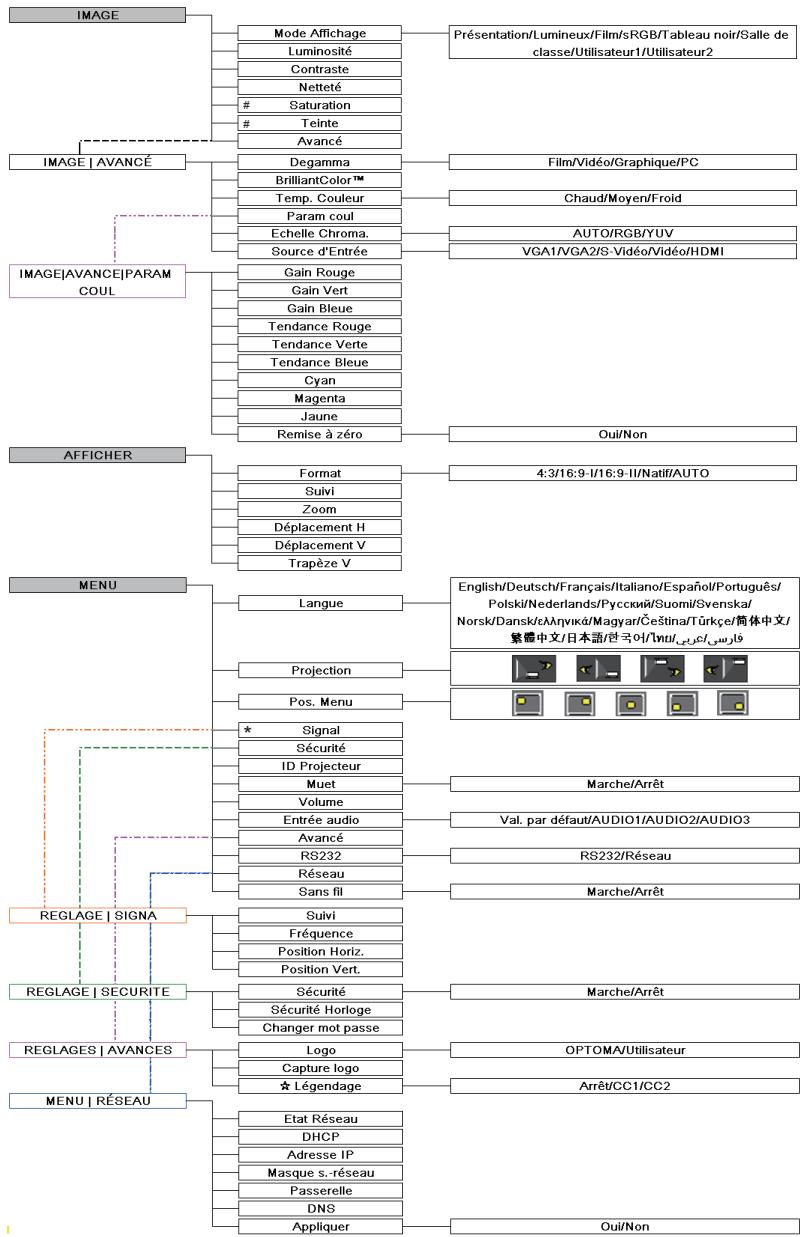

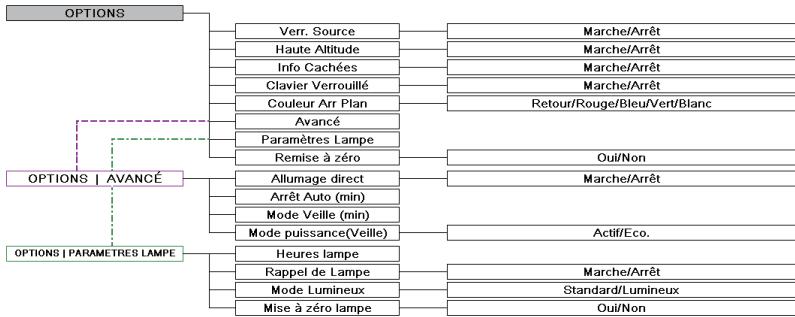

Arborescence du menu....25

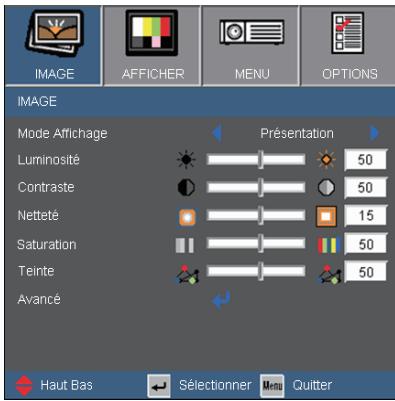

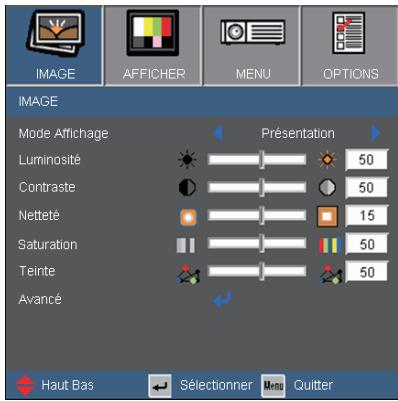

IMAGE 27

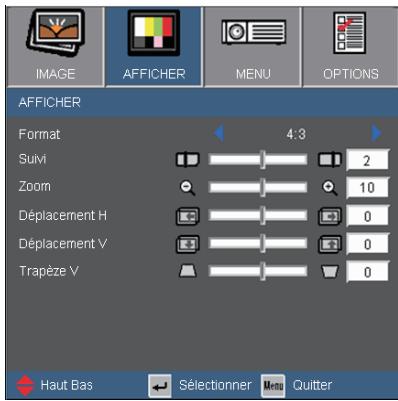

AFFICHAER....31

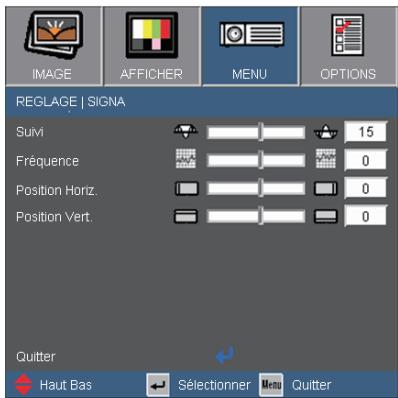

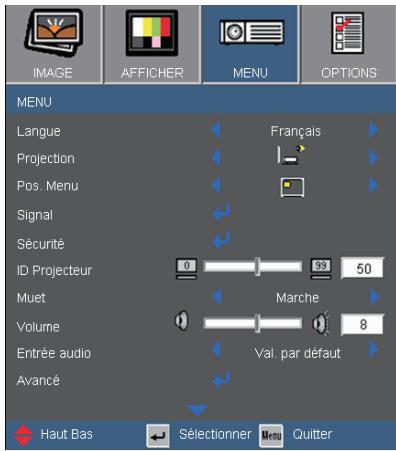

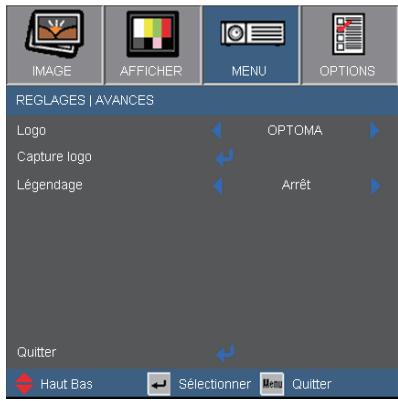

MENU 35

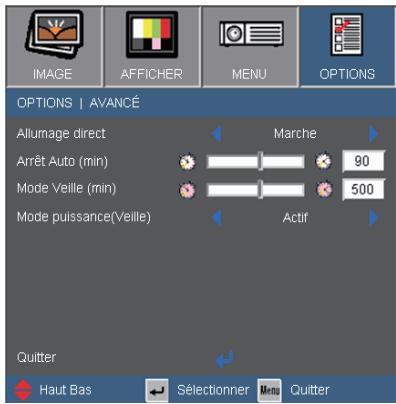

OPTIONS 45

Annexes 48

Dépannage 48

Indication de l'état du projecteur....51

Télécommande....52

Remplacement de la lampe....53

Modes de Compatibilité....55

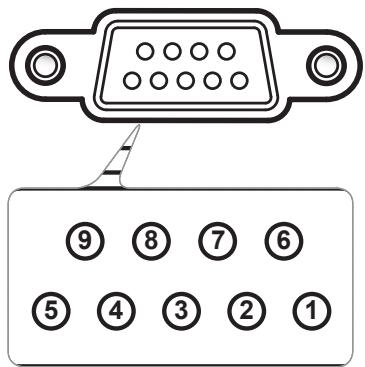

Commandes RS232 et Liste des Fonctions du Protocole RS232....57

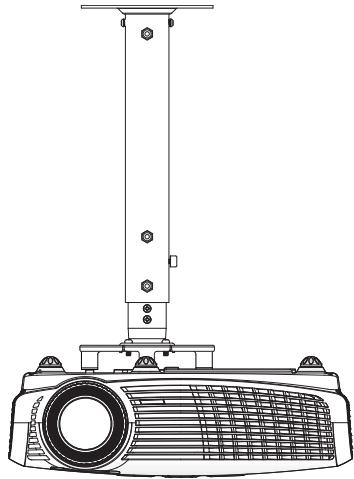

Installation au plafond....61

Les bureaux d'Optoma dans le monde....62

Avis concernant les Réglementations & la Sécurité 64

Consignes de Sécurité

	Le symbole éclair avec une tête en forme de flèche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffisante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

AVERTISSEMENT : POUR REDUIRE LES RISQUES D'INCENDIE OU D'ELECTROCUTION, NE PAS EXPOSER CE PRODUIT A LA PLUIE OU A L'HUMIDITE. DES TENSIONS DANGEREUSES ELEVEES SONT PRESENTES A L'INTERIEUR DU BOITIER. NE PAS OUVRIR LE BOITIER. POUR TOUTE REPARATION, VEUILLEZ VOUS ADRESSER UNIQUEMENT A UN TECHNICIEN QUALIFIE.

Limites d'émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

1. Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
2. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.
3. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
6. Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

Lorsque l'appareil est tombé.
Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
Lorsqu'un liquide a pénétré dans le projecteur.
Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
2. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
3. Cet appareil ne doit être réparé que par un personnel de service qualifié.

Mises en Garde

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.

Avertissement- Ne pas regarder dans l'objectif du projecteur lorsque la lampe est allumée. La forte lumière peut vous faire mal aux yeux.
Avertissement- Pour réduire le risque d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
Avertissement- Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
Avertissement- Lorsque vous voulez remplacez la lampe, veuillez laisser l'unité se refroidir. Suivez les instructions des page 53-54.
Avertissement- Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
Avertissement- Réinitialisez la fonction « Mise à zéro lampe » depuis le menu OSD « Options | Paramètres Lampe » après avoir remplacé le module de la lampe (référez-vous à la page 47).
Avertissement- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Attendez 90 secondes pour que le projecteur se refroidisse.
Avertissement- Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
Avertissement- Lorsque la lampe atteint presque la fin de sa vie, le message « Avertissement lampe : Durée de vie de la lampe expirée. » s'affiche à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.
Avertissement- Ne pas regarder directement ou pointer le pointeur laser de la télécommande vers d'autres personnes. Le pointeur laser peut causer des dommages irréparables à la vue.

Lorsque la lampe atteint la fin de sa vie, le projecteur ne se rallumera pas tant que le module de la lampe n'a pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section « Remplacement de la lampe » en pages 53-54.

À faire :

• Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit
  Utilisez un chiffon doux et sec avec un détergeant doux pour nettoyer le boîtier de l'appareil.
  Débranchez le cordon d'alimentation de la prise de courant si le produit ne va pas être utilisé pendant une longue période.

A ne pas faire :

Bloquer les fentes et les ouvertures sur l'unité qui servent à la ventilation.
Utiliser des nettoyants, des cires ou des solvants abrasifs pour nettoyer l'unité.
Utiliser dans les conditions suivantes :

- Dans des environnements extrêmement chauds, froids ou humides.

Assurez-vous que la température ambiante de la pièce est comprise entre 5 et 35°C.
Humidité relative est entre 5 - 35°C, 80% (Max.), sans condensation.

- Dans des zones susceptibles de comporter un excès de poussière et de saleté.

- A proximité de tout appareil générant un champ magnétique puissant.

- Sous la lumière directe du soleil.

Avertissement de sécurité pour les yeux

Evitez de regarder ou de faire face directement aux faisceaux du projecteur constamment. Tournez le dos aux faisceaux autant que possible.
Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran.
Afin de minimiser la consommation électrique de la lampe, utilisez les rideaux pour réduire le niveau de la lumière de la pièce.

Caractéristiques du Produit

Résolution native XGA (1024x768)
Compatible avec HD – 1080p supporté
Moniteur VGA Loop Through (fonctionne en mode Veille > 1W)
Technologie BrilliantColor™
Barre de sécurité et verrouillage Kensington
Contrôle RS232
Arrêt rapide
Haut-parleur intégré
Support Réseau (certains modèles)

Contenu du paquet

Déballez et vérifiez le contenu du paquet afin de vous assurer que toutes les pièces énumérées se trouvent bien là. Si quelque chose venait à manquer, veuillez contacter votre service clientèle le plus proche.

Cordon d'alimentation 1,8m
Câble VGA 1,8 m

Projecteur avec protège-objectif

2 piles AAA

Télécommande IR

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Documentation :

Manuel Utilisateur
Carte de garantie
☑ Carte de démarrage rapide
☑ Carte WEEE (EMEA uniquement)

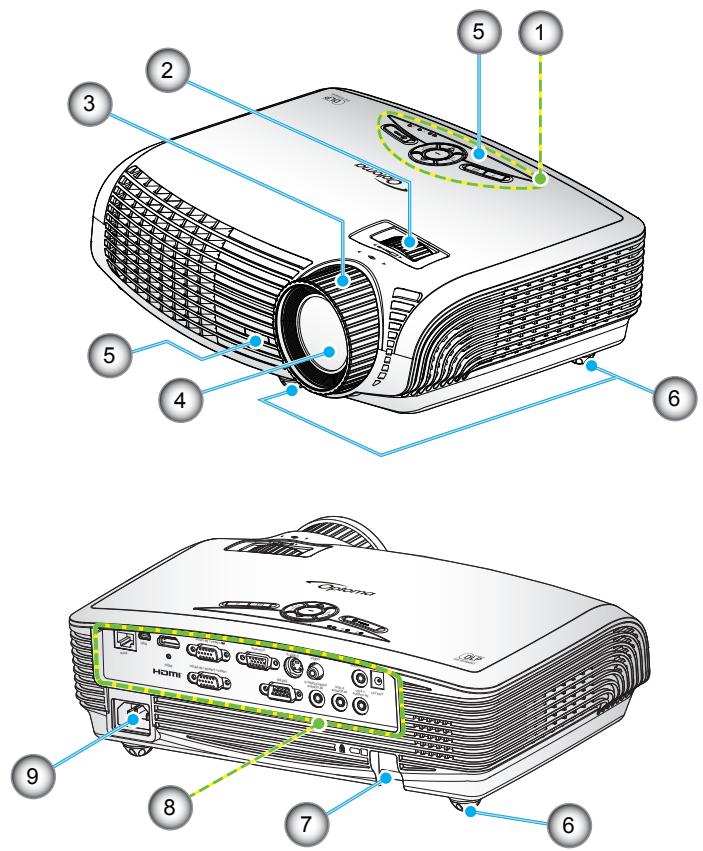

Aperçu du produit

Unité principale

1. Panneau de commandes
2. Bague de réglage du zoom
3. Bague de réglage de la focale

4. Objectif pour zoom

5. Récepteurs IR

6. Pied de réglage inclinable
7. Barre de sécurité
8. Connexions d'entrée/sortie
9. Prise d'alimentation

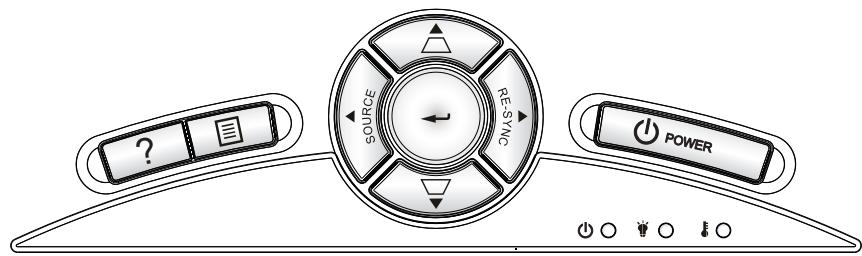

Panneau de commandes

1 2 12 3 4 5 6 SOURCE POWER 7 8 9 10 11

1. Aide
2. Menu
3. Source
4. Entrer
5. Re-Sync
6. Marche-Arrêt
7. Correction Trapèze
8. Quatre touches de sélection directionnelles
9. DEL témoin Marche/Veille
10. DEL de panne de lampe
11. DEL de la température
12. Récepteur IR

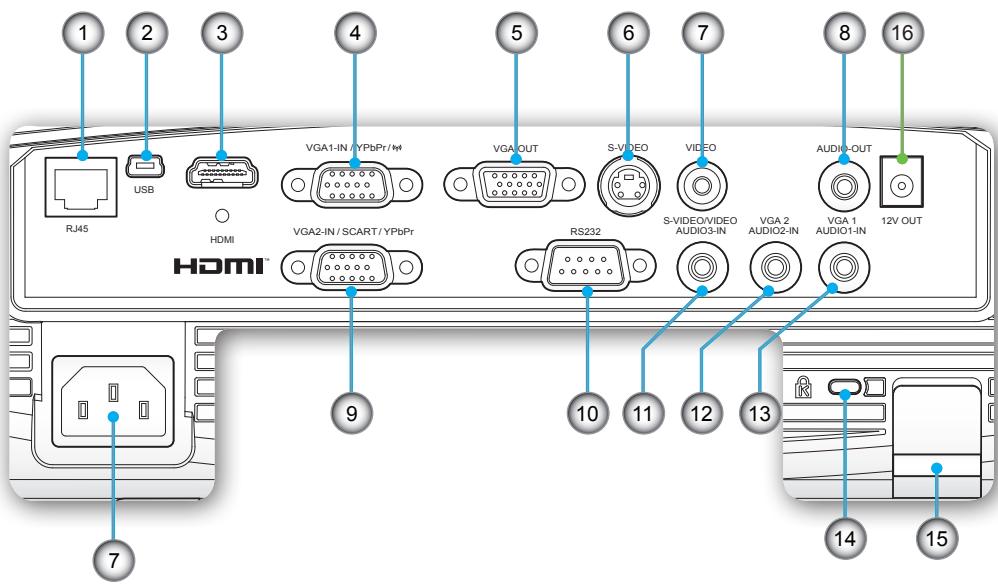

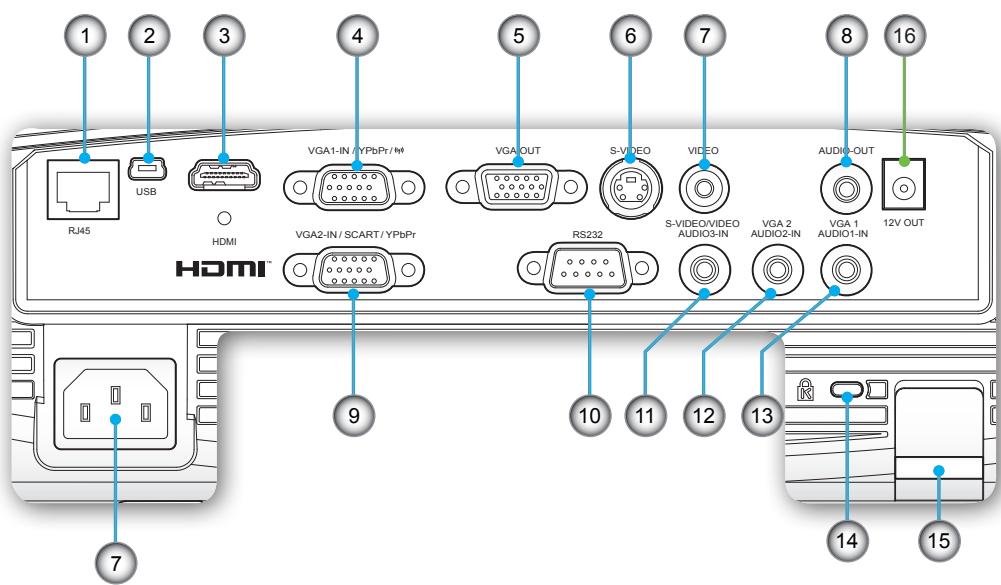

Connexions d'entrée / sortie

1 2 3 4 5 6 7 8 16 RJ45 USB HDMI VGA1-IN / YPbPr/M VGA OUT S-VIDEO VIDEO AUDIO-OUT HDMI™ VGA2-IN / SCART / YPbPr RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT 9 10 11 12 13 14 15 7

1. Connecteur de réseautage RJ45
2. Connecteur USB (connexion à l'ordinateur pour la fonction de souris à distance)
3. Connecteur HDMI
4. Connecteur Entrée VGA1/YPbPr « (¶) » (Signal analogique PC/Entrée vidéo composante/HDTV/ YPbPr/Dongle sans fil)
5. Connecteur Sortie VGA (Sortie moniteur Loop-through de l'entrée VGA1)
6. Connecteur Entrée S-Vidéo
7. Connecteur Entrée vidéo composite
8. Connecteur Sortie audio (Mini prise 3,5mm)
9. Prise d'alimentation
10. Connecteur Entrée VGA2/PÉRITEL/YPbPr (Signal analogique PC/ Entrée vidéo composante/HDTV/PÉRITEL/YPbPr)
11. Connecteur RS-232 (9 broches)

1 2 3 4 5 6 7 8 16 RJ45 USB HDMI VGA1-IN / YPbPr / ## VGA OUT S-VIDEO VIDEO AUDIO-OUT RS232 S-VIDEO/VIDEO AUDIO3-IN VGA 2 AUDIO2-IN VGA 1 AUDIO1-IN 12V OUT 9 10 11 12 13 14 15 7

1. Connecteur Entrée audio 3 (Mini prise 3,5mm) (pour S-Viséo / Vidéo)
2. Connecteur Entrée audio 2 (Mini prise 3,5mm) (pour VGA 2)
3. Connecteur Entrée audio 1 (Mini prise 3,5mm) (pour VGA 1)
4. Port de verrouillage Kensington™
5. Barre de sécurité

Cette fonction est seulement disponible sur certains modèles.

1. Connecteur Relais Déclencheur 12V

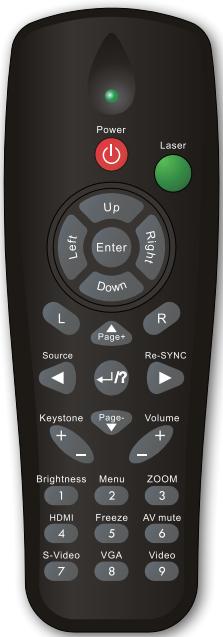

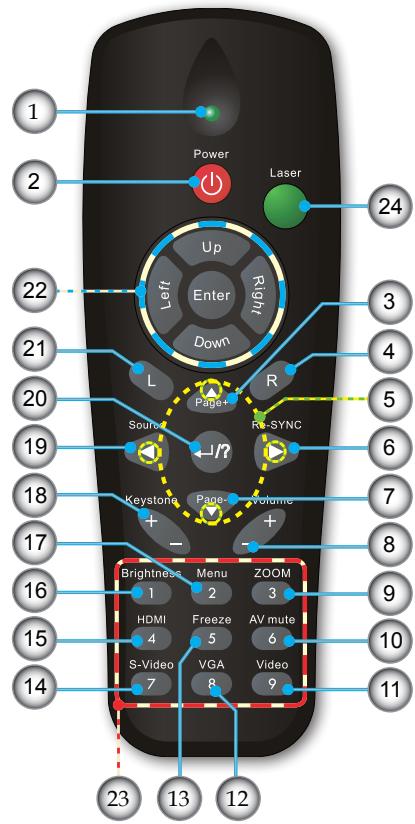

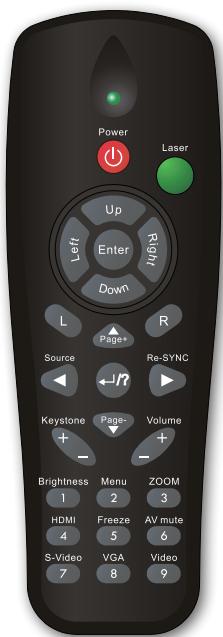

Télécommande

Power Laser Up Left Enter Right Down Page+ R Source RV-SYNC +/-/- Keystone Page Volume + - Brightness Menu ZOOM 1 2 3 HDMI Freeze AV mute 4 5 6 S-Video VGA Video 7 8 9 10 11 11 12 13 14 15 16 17 18 19 20 21 22 23

1. Indicateur DEL
2. Marche/Arrêt
3. Page précédente
4. Clic droit de souris
5. Quatre touches de sélection directionnelles
6. Re-Sync
7. Page suivante
8. Volume +/-
9. Zoom
10. Muet AV
11. Vidéo

12. VGA

13. Figer

14. S-Vidéo
15. HDMI
16. Luminosité
17. Menu
18. Trapèze +/-
19. Source
20. Entrer/Aide

21. Pointeur laser

22. Clic gauche de souris

23. Contrôle de la Souris/PC

24. Pavé numérique (pour saisie du mot de passe)

Connexion du projecteur

Connexion à l'ordinateur de bureau/ordinateur portable

La configuration des E/S dépend du modèle.
En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.
(*) Accessoire optionnel

1....Cordon d'alimentation
2....Câble VGA
3....*Câble de réseau
4....*Câble USB
5....*Câble DVI/HDMI
6....*Câble RS232
7....*Câble d'entrée audio
8....*Câble de sortie VGA
9. *Câble de sortie audio

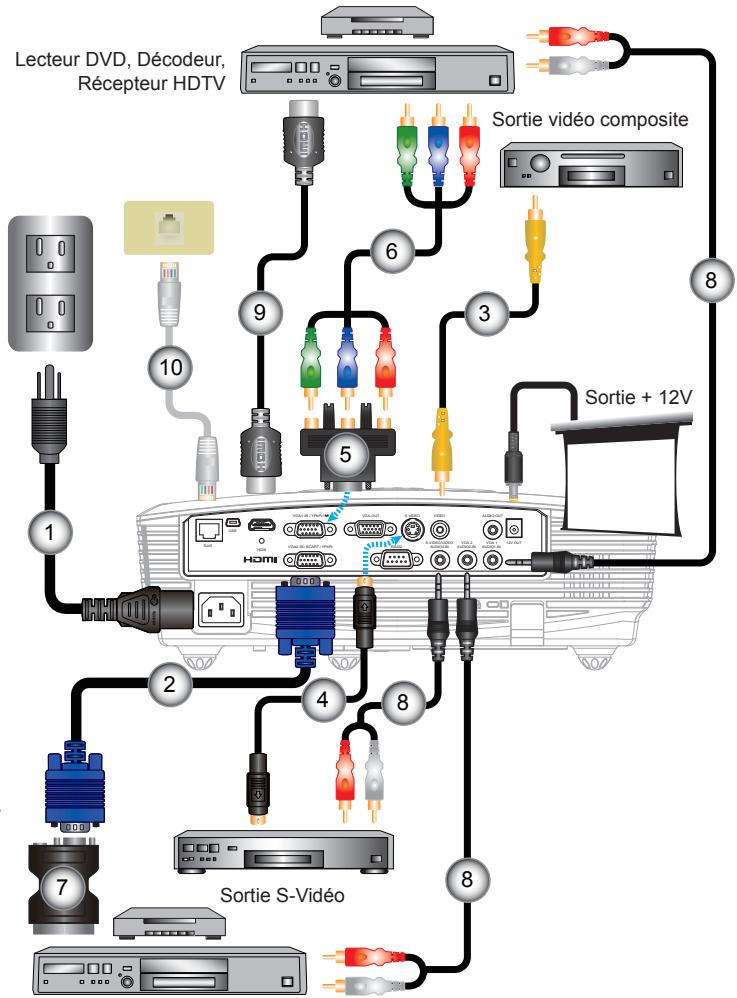

Connexion aux sources vidéo

Lecteur DVD, Décodeur, Récepteur HDTV

La configuration des E/S dépend du modèle.
En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.
(*) Accessoire optionnel

1....Cordon d'alimentation
2....Câble VGA
3....*Câble vidéo composite
4....*Câble S-Vidéo
5....*Adaptateur 15 broches 3 RCA composante/HDTV
6....*Câble composante 3 RCA
7....*Adaptateur PERITEL/VGA
8....*Prise de câble audio/RCA
9....*Câble HDMI
10....*Câble de réseau

Mise sous/hors tension du projecteur

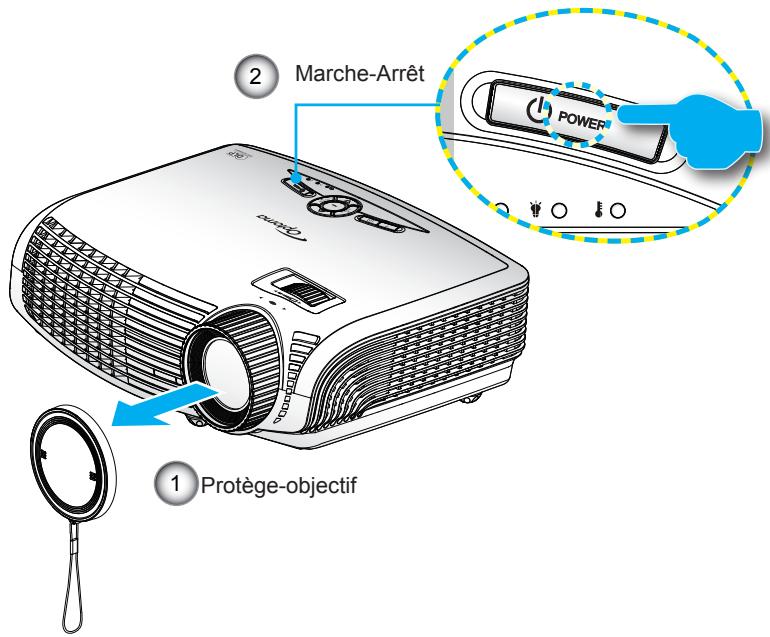

Mise sous tension du projecteur

(*) Lorsque le mode d'économie d'énergie est activé, le Pass-through VGA et Audio et RS-232 et RJ45 seront désactivés en mode Veille.

1. Retirez le protège-objectif. ①
2. Branchez le cordon d'alimentation et le câble de signal. Quand connecté le voyant DEL MARCHE/VEILLE s'éclaire en Orange.
3. Allumez la lampe en pressant sur le bouton « ⏻ » situé sur le haut du projecteur ou sur la télécommande. Le voyant DEL MARCHE/VEILLE devient maintenant Vert. ②

L'écran de démarrage s'affichera dans environ 10 secondes. La première fois que vous utilisez le projecteur, vous serez invité à sélectionner la langue préférée et le mode d'économie d'énergie (*).

1. Allumez et connectez la source que vous voulez voir afficher sur l'écran (ordinateur, ordinateur bloc-notes, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source. Sinon, pressez le bouton Menu et allez sur « OPTIONS ».
   Assurez-vous que le « Verr. Source » a été réglé sur « Arrêt ».

Si vous connectez plusieurs sources en même temps, pressez sur le bouton « SOURCE » sur le panneau de commandes ou les touches de source directe sur la télécommande pour passer de l'une à l'autre.

Allumez d'abord le projecteur et ensuite sélectionnez les sources de signaux.

2 Marche-Arrêt 1 Protège-objectif

Mise Hors tension du Projecteur

1. Pressez le bouton « Ⓧ » de la télécommande ou du panneau de commandes pour éteindre le projecteur. Le message suivant sera affiché sur l'écran.

Mise hors tension?

Pressez de nouveau M/A

Veuillez patienter!

Pressez à nouveau le bouton « ⏻ » pour confirmer, autrement le message disparaîtra après 15 secondes. Lorsque vous pressez de nouveau le bouton « ⏻ », le système affichera le décompte sur l'écran puis s'éteindra.

1. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondespour le cycle de refroidissement et le voyant DEL MARCHE/VEILLE clignotera en vert Lorsque le voyant DEL MARCHE/VEILLE s'allume en orange, cela signifie que le projecteur est entré en mode Veille.

Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Une fois en mode Veille, pressez simplement le bouton « ⏻ » pour redémarrer le projecteur.

1. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.

2. N'allumez pas le projecteur tout de suite après l'avoir mis hors tension.

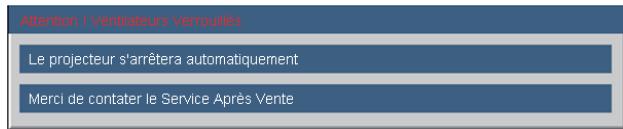

Voyant d'avertissement

Lorsque les voyants d'avertissement (voir ci-dessous) s'allument, le projecteur s'éteindra automatiquement.

Contactez le centre de réparation le plus proche si le projecteur affiche ces symptômes. Référez-vous aux pages 61- 62 pour plus d'informations.

Le voyant « LAMPE » est éclairé en rouge et le voyant « Marche/Veille » clignote en orange.
Le voyant « TEMP » est éclairé en rouge et le voyant « Marche/Veille » clignote en orange. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
Le voyant « TEMP » clignote en rouge et le voyant « Marche/Veille » clignote en orange.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume de nouveau, contactez votre centre de service le plus proche pour de l'aide.

Réglage de l'image projetée

Réglage de la hauteur du projecteur

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner les bagues réglables dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter. Répétez cette opération avec les autres pieds si nécessaire.

Pied de réglage inclinable Bague de réglage de l'inclinaison

Réglage du zoom/de la mise au point du projecteur

Vous pouvez tourner la bascule du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l'image, faites tourner la bague de variation de la focale jusqu'à ce que l'image soit claire.

La série Zoom 1.2x fera la mise au point sur des distances entre 4,92 et 32,81 pieds (entre 1,50 et 10,00 mètres).

Bague de réglage du zoom

Bague de réglage de la focale

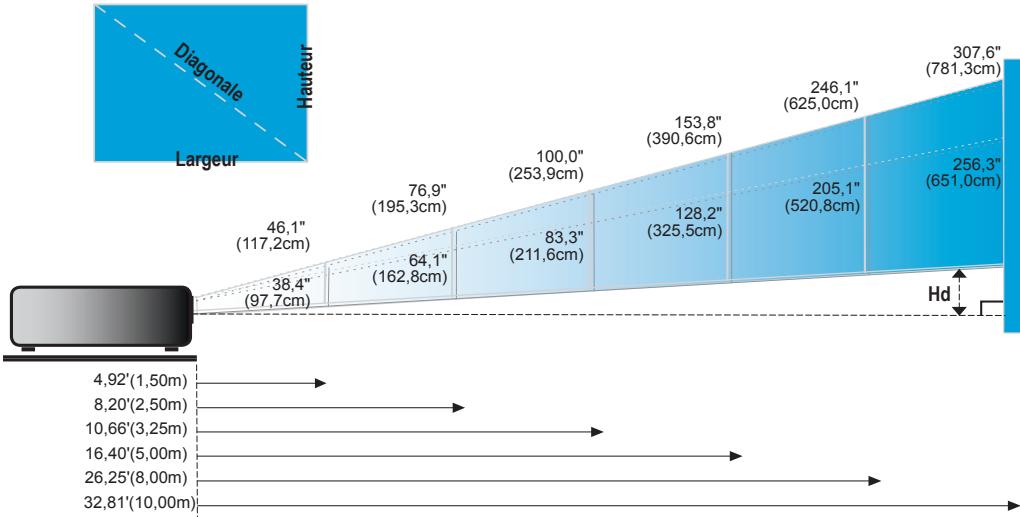

Réglage de la taille de l'image projetée

Écran (Diagonale)	Max.	46,1” (117,2cm)	76,9” (195,3cm)	100,0” (253,9cm)	153,8” (390,6cm)	246,1” (625,0cm)	307,6” (781,3cm)
	Min.	38,4” (97,7cm)	64,1” (162,8cm)	83,3” (211,6cm)	128,2” (325,5cm)	205,1” (520,8cm)	256,3” (651,0cm)
Écran Taille	Max. (LxH)	36,9” x 27,7” 93,8 x 70,3cm	61,5” x 46,1” 156,3 x 117,2cm	80,0” x 60,0” 203,1 x 152,3cm	123,0” x 92,3” 312,5 x 234,4cm	196,9” x 147,6” 500,0 x 375,0cm	246,1” x 184,5” 625,0 x 468,8cm
	Min. (LxH)	30,8” x 23,1” 78,1 x 58,6cm	51,3” x 38,4” 130,2 x 97,7cm	66,6” x 50,0” 169,3 x 127,0cm	102,5” x 76,9” 260,4 x 195,3cm	164,0” x 123,0” 416,7 x 312,5cm	205,1” x 153,8” 520,8 x 390,6cm
Hd	Max.	4,15” (10,55cm)	6,92” (17,58cm)	9,00” (22,85cm)	13,84” (35,16cm)	22,15” (56,25cm)	27,68” (70,31cm)
	Min.	3,46” (8,79cm)	5,77” (14,65cm)	7,50” (19,04cm)	11,53” (29,3cm)	18,45” (46,88cm)	23,07” (58,59cm)
Distance		4,92’ (1,50m)	8,20’ (2,50m)	10,66’ (3,25m)	16,40’ (5,00m)	26,25’ (8,00m)	32,81’ (10,00m)

Commandes Utilisateur

Panneau de commandes et télécommande

Panneau de commandes

Utilisation du panneau de commandes

Marche-Arrêt	Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 14-15.
RE-SYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
Entrer	Confirme votre sélection d'un élément.
SOURCE	Pressez « SOURCE » pour sélectionner un signal d'entrée.
Menu	Pressez « Menu » pour ouvrir le menu OSD (affichage à l'écran). Pour fermer le menu OSD, pressez de nouveau « Menu ».
? AIDE	Menu Aide (voir page 21).
Quatre touches de sélection directionnelles	Utilisez ▲ ▼ ◀ pour choisir des éléments ou effectuer les réglages pour votre sélection.
Trapèze	Utilisez □ □ pour régler la distorsion de l'image causée par l'inclinaison du projecteur. ( ± 40 degrés)
DEL de la lampe	Indique l'état de la lampe du projecteur.
DEL de la température	Indique l'état de la température du projecteur.
DEL MARCHE/VEILLE	Indique l'état du projecteur.

Télécommande

Power Laser Up Right Left Enter Down L R Page+ Source Re-SYNC Keystone Pane- Volume + - Brightness Menu ZOOM 1 2 3 HDMI Freeze AV mute 4 5 6 S-Video VGA Video 7 8 9

CAUTION Max output<1mW Wavelength 650nm LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT This product is compiled With 21 CFR part 1002.10 EN 60825-1:1994+A2+A1 LASER MODULE M:5.2-6.5x12-6x6 LASER RADIATION IEC 60825-1:1994+A1+A2 Rating:--- DC 3V 60mA MAX BONTECH ELECTRONICS CO., LTD. Model No:L-27-6KEY CEFC RoHS MAGMIT SUPPORT TYPE APPROVED MADE IN CHINA

Utilisation de la télécommande

Marche-Arrêt [kzxx]	Référez-vous à la section « Mise sous/hors tension du projecteur » sur les pages 14-15.
Laser [SZYZ]	Pressez pour utiliser le pointeur laser.
Bouton G	Clic gauche de souris.
Bouton D	Clic droit de souris.
Page +	Utilisez ce bouton pour aller en haut d'une page.
Page -	Utilisez ce bouton pour aller en bas d'une page.
Entrer/Aide	← Confirme votre sélection d'un élément. ? Menu Aide (voir page 21).
Source	Pressez « Source » pour sélectionner le signal d'entrée.
Re-SYNC	Synchronise automatiquement le projecteur sur la source d'entrée.
Quatre touches de sélection directionnelles	Utilisez ▲ ▼ ◀◀ pour choisir des éléments ou effectuer les réglages pour votre sélection.
Trapèze +/-	Règle la distorsion de l'image provoquée par l'inclinaison du projecteur.
Volume +/-	Permet d'augmenter/baisser le volume.
Luminosité	Règle la luminosité de l'image.
Menu	Pressez « Menu » pour ouvrir le menu OSD (affichage à l'écran). Pour fermer le menu OSD, pressez de nouveau « Menu ».
ZOOM	Zoom avant sur une image.Pressez les boutons ◀◀ pour changer le zoom.

Commandes Utilisateur

Télécommande

Power Laser Up Right Left Enter Down L R Page+ Source Re-SYNC Keystone Page- Volume + - Brightness Menu ZOOM 1 2 3 HDMI Freeze AV mute 4 5 6 S-Video VGA Video 7 8 9

Utilisation de la télécommande
HDMI	Pressez « HDMI » pour choisir la source HDMI.
Figer	Pressez « Figer » pour faire une pause d'image.Pressez de nouveau ce bouton pour déver-rouiller.
Muet AV	Eteint/rallume momentanément l'audio et la vidéo.
S-Vidéo	Pressez « S-Vidéo » pour choisir la source S-Vidéo.
VGA	Pressez « VGA » pour choisir les sources VGA.
Vidéo	Pressez « Vidéo » pour choisir la source vidéo composite.

CAUTION Max output<1mW Wavelength 650nm LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT This product is compiled With 21 CFM part 1002.10 EN 60825-1:1994+A2+A1 LASER MODULE M:5.2.6.5x12-6x6 LASER RADIATION IEC 60825-1:1994+A1+A2 Rating: DC 3V 60mA MAX BONTECH ELECTRONICS CO., LTD. Model No:L:27-6KEY CEFC RoHS MASSMENT TYPE APPROVED MADE IN CHINA

Commandes utilisateur

Utiliser le menu AIDE

La fonction AIDE facilite l'installation et l'utilisation.

Pressez le bouton « ? » du panneau de commandes ou de la télécommande pour ouvrir le menu Aide.

Commandes Utilisateur

Le bouton du menu d'aide fonctionne seulement lorsqu'aucune source d'entrée n'est détectée.

Référez-vous à la section « Guide de dépannage » sur les pages 48-51 pour plus de détails.

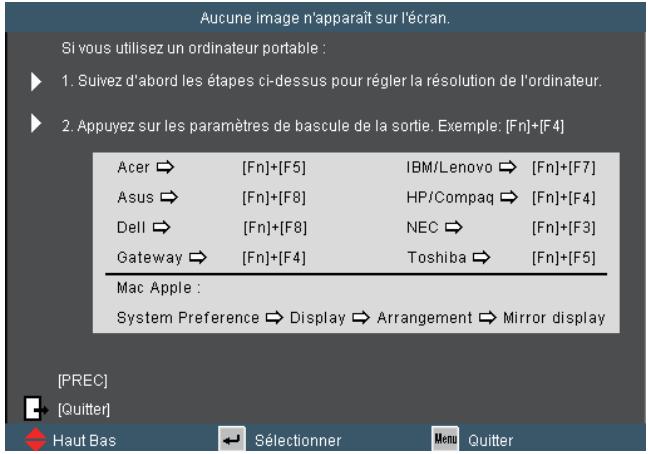

AIDE ? Aucune image n'apparaît sur l'écran. Haut Bas Sélectionner Menu Quitter Aucune image n'apparaît sur l'écran. Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section Installation du manuel d'utilisation. Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée. Assurez-vous que la fonction [AV muet] n'est pas activée. [SUIV] [Quitter] Haut Bas Sélectionner Menu Quitter

Aucune image n'apparaît sur l'écran. Si vous utilisez un ordinateur portable : ► 1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur. ► 2. Appuyez sur les paramètres de bascule de la sortie. Exemple: [Fn]+[F4] Acer → [Fn]+[F5] IBM/Lenovo → [Fn]+[F7] Asus → [Fn]+[F8] HP/Compaq → [Fn]+[F4] Dell → [Fn]+[F8] NEC → [Fn]+[F3] Gateway → [Fn]+[F4] Toshiba → [Fn]+[F5] Mac Apple : System Preference → Display → Arrangement → Mirror display [PREC] [Quitter] Haut Bas ← Sélectionner Menu Quitter

Si une source d'entrée est détectée et que vous pressez le bouton d'aide, les pages suivantes apparaîtront pour vous aider à corriger les problèmes.

AIDE ? Les bords de l'image sont inclinés. ? Les bords de l'image sont inclinés. ? L'image est instable ou vacillante. ? Aucun son audible ou le volume est trop faible. Haut Bas Sélectionner Menu Quitter

Commandes utilisateur

Les bords de l'image sont inclinés.

Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur le bouton [KEYSTONE + / -] de la télécommande jusqu'à ce que les bords de l'image soient verticaux.

[Trapèze + / -]

[Quitter]

Haut Bas

Sélectionner

Menu Quitter

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment utiliser

1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la télécommande ou sur le panneau de commandes du projecteur.
   2 Lorsque l'OSD s'affiche, utilisez les boutons ◀▶ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, pressez ▼ ou « Entrer » pour entrer dans le sous-menu.
2. Utilisez les boutons ▲ ▼ pour sélectionner l'élément souhaité et changez le réglage avec les boutons ◀▶.
3. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
4. Pressez « Entrer » pour confirmer et l'écran retournera au menu principal.
5. Pour quitter, pressez de nouveau « MENU ». Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu principal IMAGE AFFICHER MENU OPTIONS IMAGE Mode Affichage Présentation Luminosité 50 Contraste 50 Netteté 15 Saturation 50 Teinte 50 Avancé Sous-menu Réglages Haut Bas Sélectionner Menu Quitter

Arborescence du menu

(#) « Saturation » et « Teinte » sont disponibles uniquement en mode Vidéo.
(*) « Signal » est disponible uniquement avec un signal analogique VGA (RVB).

L'élément suivant est seulement disponible sur certains modèles.

(☆) «Légendage »

IMAGE Mode Affichage Luminosité Contraste Netteté

Saturation

Teinte

Avancé Présentation/Lumineux/Film/sRGB/Tableau noir/Salle de classe/Utilisateur1/Utilisateur2 IMAGE | AVANCÉ Degamma Film/Vidéo/Graphique/PC BrilliantColor™ Temp. Couleur Chaud/Moyen/Froid Param coul Echelle Chroma. AUTO/RGB/YUV Source d'Entrée VGA1/VGA2/S-Vidéo/Vidéo/HDMI IMAGE|AVANCE|PARAM COUL Gain Rouge Gain Vert Gain Bleue Tendance Rouge Tendance Verte Tendance Bleue Cyan Magenta Jaune Remise à zéro Oui/Non AFFICHER Format Suivi Zoom Déplacement H Déplacement V Trapèze V 4:3/16:9-I/16:9-II/Natif/AUTO MENU Langue English/Deutsch/Français/Italiano/Espanol/Português/Polski/Nederlands/Pyccknii/Suomi/Svenska/Norsk/Dansk/eλληνικά/Magyar/Čeština/Türkçe/简体中文/繁體中文/日本語/한국어/Інші/ˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔː, ENGLISH/DEUTSCH/FRANÇAIS/ITALIANO/EPAÑOL/PORTUGUES/Polski/Nederlands/Pyccknii/Suomi/Svenska/Norsk/Dansk/eλληνικά/Magyar/Čeština/Türkçe/简体中文/繁體中文/日本語/한국어/Інші/ˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔːˌɔː, ENGLISH/DEUTSCH/FRANÇAIS/ITALIANO/EPAÑOL/PORTUGUES/Polski/Nederlands/Pyccknii/Suomi/Svenska/Norsk/Dansk/eλληνικά/Magyar/Čeština/Türkçe/简体中文/繁體中文/ PROJECTION Pos. Menu * Signal Sécurité ID Projecteur Muet Marche/Arrêt Volume Entrée audio Val. par défaut/AUDIO1/AUDIO2/AUDIO3 Avancé RS232 RS232/Réseau Réseau Sans fil Marche/Arrêt REGLAGE | SIGNA Suivi Marche/ArrêtSUivi Fréquence Position Horiz. Position Vert. Position Vert. ReGLAGE | SECURITE Sécurité Marche/ArrêtSécurité Sécurité Horloge Changer mot passe Logo OPTOMA/Utilisateur Capture logo Arrêt/CC1/CC2Logo Capture logo Atat Réseau DHCP Adresse IP Masque s.-réseau Passerelle DNS Appliquer Oui/Non

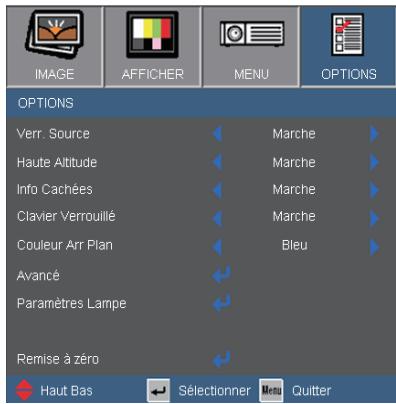

Arborescence du menu


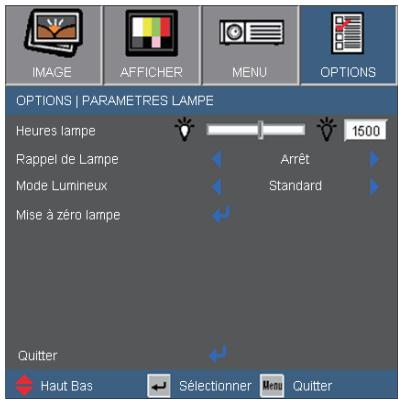

    A --> H["Paramètres Lampe"]
    A --> I["Remise à zéro"]
    A --> J["Allumage direct"]
    A --> K["Arrêt Auto (min)"]
    A --> L["Mode Veille (min)"]
    A --> M["Mode puissance(Veille)"]
    A --> N["Heures lampe"]
    A --> O["Rappel de Lampe"]
    A --> P["Mode Lumineux"]
    A --> Q["Mise à zéro lampe"]

    B --> R["Marche/Arrêt"]
    C --> S["Marche/Arrêt"]
    D --> T["Marche/Arrêt"]
    E --> U["Marche/Arrêt"]
    F --> V["Retour/Rouge/Bleu/Vert/Blanc"]

    H --> W["Oui/Non"]
    I --> X["Marche/Arrêt"]
    J --> Y["Actif/Eco."]
    K --> Z["Standard/Lumineux"]
    L --> AA["Oui/Non"]


IMAGE AFFICHER MENU OPTIONS IMAGE Mode Affichage Présentation Luminosité 50 Contraste 50 Netteté 15 Saturation 50 Teinte 50 Avancé Haut Bas Sélectionner Menu Quitter

Mode Affichage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

Présentation : Bonnes couleurs et luminosité provenant de l'entrée PC.
Lumineux : Luminosité maximale depuis l'entrée PC.
Film : Pour le home cinéma.
sRGB : Couleurs précises standardisées.
Tableau noir : Ce mode est à sélectionner pour obtenir les meilleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).
Salle de classe : ce mode est recommandé pour une projection en salle de classe.
Utilisateur1 : Réglages de l'utilisateur.
Utilisateur2 : Le réglage initial par défaut de ce mode est mode Film. Tous les réglages postérieurs effectués par l'utilisateur dans Utilisateur2 seront sauvegardés dans ce mode pour l'utilisation ultérieure.

Luminosité

Règle la luminosité de l'image.

Appuyez sur ◀ pour assombrir l'image.

Appuyez sur ▶ pour éclaircir l'image.


IMAGE OFFICHER MENU OPTIONS IMAGE Mode Affichage Présentation Luminosité 50 Contraste 50 Netteté 15 Saturation 50 Teinte 50 Avancé Haut Bas Sélectionner Quitter

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

Appuyez sur ◀ pour baisser le contraste.
Appuyez sur ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Appuyez sur ◀ pour baisser la netteté.
Appuyez sur ▶ pour augmenter la netteté.

Saturation

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

Appuyez sur ◀ pour baisser la saturation des couleurs de l'image.
Appuyez sur ▶ pour augmenter la saturation des couleurs de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur ◀ pour augmenter la quantité de vert dans l'image.
Appuyez sur ▶ pour augmenter la quantité de rouge dans l'image.

Les fonctions « Saturation » et « Teinte » sont disponibles uniquement dans le mode Vidéo.

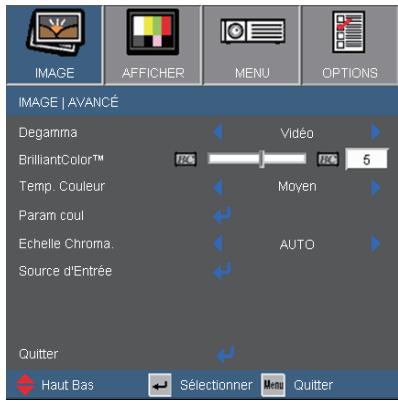

IMAGE | Avancé

IMAGE | AVANCÉ Degamma BrilliantColor™ Temp. Couleur Param coul Echelle Chroma. Source d'Entrée Quitter Haut Bas Sélectionner Menu OPTIONS Vidéo 5 Moyen AUTO

Degamma

Ceci vous permet de choisir une table degamma qui a été ajustée pour vous procurer la meilleure qualité d'image pour l'entrée.

Film : pour le home cinéma.
- Vidéo : pour la source vidéo ou TV.
▶ Graphique : pour la source image.
PC : pour la source ordinateur ou PC.

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image. Les valeurs peuvent aller de « 0 » à « 10 ». Si vous préférez une image plus lumineuse, réglez vers le paramètre maximal. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimal.

Temp. Couleur

Règle la température des couleurs. À une température plus basse, l'écran apparaît plus froid ; à une température plus élevée, l'écran apparaît plus chaud.

Echelle Chroma.

Sélectionnez un type de matrice de couleur approprié parmi AUTO, RGB ou YUV.

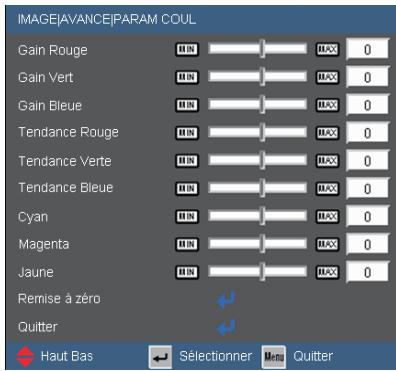

Avance | Param Coul

IMAGE|AVANCE|PARAM COUL Gain Rouge Gain Vert Gain Bleue Tendance Rouge Tendance Verte Tendance Bleue Cyan Magenta Jaune Remise à zéro Quitter Haut Bas Selectionner Quitter

Couleur

Utilisez ces réglages pour régler les couleurs Rouge, Verte, Bleue, Cyan, Magenta et Jaune individuelles.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d'usine par défaut pour les réglages de couleur.

Avancé | Source d'Entrée

IMAGE | ADVANCE | ENTREE SOURCE VGA1 VGA2 S-Vidéo Vidéo HDMI Quitter Haut Bas Sélectionner Quitter

Source d'entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ↩ pour entrer dans le sous-menu et sélectionnez les sources désirées. Pressez « Entrer » pour terminer votre sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

AFFICHER

IMAGE AFFICHER MENU OPTIONS AFFICHER Format 4:3 Suivi 2 Zoom 10 Déplacement H 0 Déplacement V 0 Trapèze V 0 Haut Bas Sélectionner Menu Quitter

Format

Utilisez cette fonction pour choisir le format d'image souhaité.

4:3: Ce format est pour des sources d'entrée 4x3.
16:9-I : Ce format est pour des sources d'entrée 16x9, par exemple les TV HD et les DVD avancés pour TV à grand écran. (576i/p)
16:9-II : Ce format est pour des sources d'entrée 16x9, par exemple les TV HD et les DVD avancés pour TV à grand écran. (480i/p)
Natif : Ce format affiche l'image originale sans aucune mise à l'échelle.
AUTO : Sélectionne automatiquement le format d'affichage approprié.

Format d'image (source détectée)	Redimensionner l'image
	Modèle XGA
4:3	1024 x 768 centre
16:9-I	1024 x 576 centre
16:9-II	854 x 480 centre
Natif	Redimensionne l'image native à la description ci-dessus, pas la résolution des pixels.

Commandes Utilisateur

Zone d'affichage
Zone image

Signal d'entrée

Affichage à l'écran

La fonction surbalayage permet d'éliminer les bruits dans une image vidéo. Surbalaye l'image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.

Zoom

Appuyez sur ◀ pour réduire la taille d'une image.
Appuyez sur ▶ pour agrandir une image sur l'écran de projection.

Déplacement H

Déplace la position de l'image projetée horizontalement.

Déplacement V

Déplace la position de l'image projetée verticalement.

Trapèze V.

Appuyez sur ◀ ou ▶ pour régler la distorsion verticale de l'image. Si l'image a une forme de trapèze, cette option peut vous aider à la rendre plus rectangulaire.

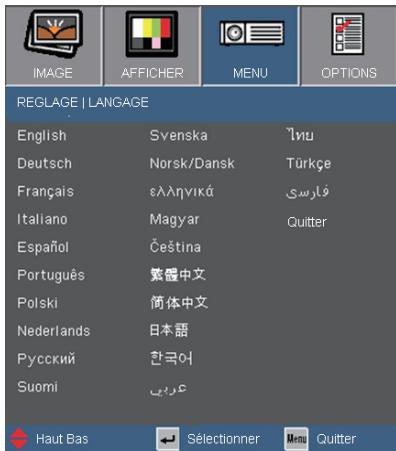

REGLAGE | Langue

IMAGE AFFICHER MENU OPTIONS REGLAGE | LANGUAGE English Svenska İtinu Deutsch Norsk/Dansk Türkçe Français ελληνικά قارسی Italiano Magyar Quitter Español Čeština Português 繁露中文 Polski 简体中文 Nederlands 日本語 Русский 한국어 Suomi عرب Haut Bas Sélectionner Menu Quitter

Langue

Choisissez le menu OSD multilingue. Pressez ◀ ou ▶ pour passer au sous-menu puis utilisez les boutons ▲ ou ▼ pour sélectionner votre langue préférée. Pressez « Entrer » pour terminer votre sélection.

MENU

IMAGE AFFICHER MENU OPTIONS MENU Langue Français Projection Pos. Menu Signal Sécurité 0 39 50 ID Projecteur Muet Marche Volume 8 Entrée audio Val. par défaut Avancé Haut Bas Sélectionner Menu Quitter

Projection

Le bureau arrière et le plafond arrière doivent être utilisés avec un écran dépoli.

Bureau Avant

C'est la sélection par défaut. L'image est projetée droit sur l'écran.

Bureau Arrière

Quand sélectionnée, l'image apparaîtra renversée.

Avant Plafond

Quand sélectionnée, l'image tournera à l'envers.

Arrière Plafond.

Quand sélectionnée, l'image apparaîtra renversée dans la position à l'envers.

MENU

IMAGE AFFICHER MENU OPTIONS MENU Langue Français Projection Pos. Menu Signal Sécurité ID Projecteur 0 39 50 Muet Marche Volume 0 8 Entrée audio Val. par défaut Avancé Haut Bas Sélectionner Menu Quitter

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

ID Projecteur

La définition Id peut être configurée par menu (gamme 00\~99), et permet à l'utilisateur de contrôler un projecteur unique via RS232. Référez-vous à la page 58 pour la liste complète des commandes RS232.

Muet

Choisir « Marche » pour couper le son.
Choisir « Arrêt » pour rétablir le son.

Volume

Appuyez sur ◀ pour baisser le volume.
Appuyez sur ▶ pour augmenter le volume.

Entrée audio

Les réglages audio par défaut sont sur le panneau arrière du projecteur. Utilisez cette option pour réassigner les entrées audio (1, 2 ou 3) à la source d'image actuelle. Chaque entrée audio peut être assignée à plus d'une source vidéo.

AUDIO1 : VGA1
AUDIO2 : VGA2
AUDIO3 : S-VIDEO / VIDEO

MENU | Signal

« Signal » est disponibles uniquement en signal analogique VGA (RGB).

IMAGE AFFICHER MENU OPTIONS REGLAGE | SIGNA Suivi 15 Fréquence 0 Position Horiz. 0 Position Vert. 0 Quitter Haut Bas Sélectionner Menu Quitter

Suivi

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Fréquence

Modifie la fréquence des données d'affichage pour correspondre à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si l'image semble papilloter verticalement.

Position H.

Appuyez sur ◀ pour déplacer l'image vers la gauche.
Appuyez sur ▶ pour déplacer l'image vers la droite.

Position V.

Appuyez sur ◀ pour déplacer l'image vers le bas.
Appuyez sur ▶ pour déplacer l'image vers le haut.

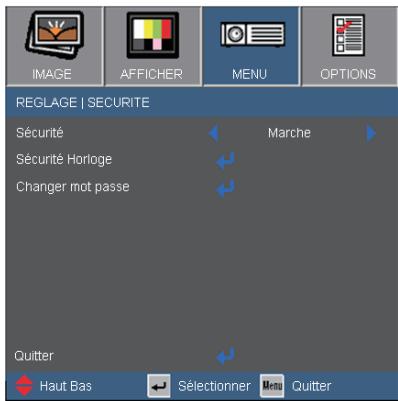

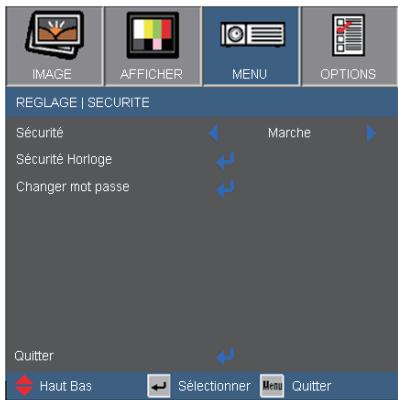

MENU | Sécurité

IMAGE AFFICHER MENU OPTIONS REGLAGE | SECURITE Sécurité Marche Sécurité Horloge Changer mot passe Quitter Haut Bas Sélectionner Menu Quitter

Sécurité

Marche : Choisissez « Marche » pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
Arrêt : Choisissez « Arrêt » pour pouvoir allumer le projecteur sans vérification du mot de passe.

Sécurité Horloge

Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.

Sécurité Horloge Mois - minuteur JAN DEC 6 Jour - minuteur 0 1 3 0 15 Heure - minuteur 12 Quitter

MENU | Sécurité

IMAGE AFFICHER MENU OPTIONS REGLAGE | SECURITE Sécurité ← Marche Sécurité Horloge Changer mot passe Quitter Haut Bas ← Sélectionner → Quitter

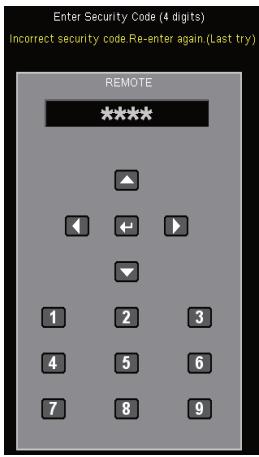

La valeur par défaut du code du mot de passe est « 1234 » (première fois).

1. Pressez « ← » pour changer le mot de passe.
2. Le mot de passe doit avoir 4 chiffres.
3. Utilisez les boutons à numéros sur la télécommande pour saisir votre nouveau mot de passe et ensuite pressez « ← » pour confirmer votre mot de passe.

▶ Changer mot passe :

1. Pressez « ← » pour entrer l'ancien mot de passe.
2. Utilisez les boutons à numéros pour entrer votre mot de passe actuel et ensuite pressez « ← » pour confirmer.
3. Entrez le nouveau mot de passe (4 chiffres) en utilisant les boutons à numéros sur la télécommande et ensuite pressez «◀» pour confirmer.
4. Entrez une nouvelle fois le nouveau mot de passe et pressez « ← » pour confirmer.

Lorsque vous entrez un mot de passe incorrect 3 fois de suite, le projecteur s'éteint automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter votre bureau local pour de l'aide.

MENU

IMAGE AFFICHER MENU OPTIONS MENU RS232 Réseau Réseau Sans fil Arrêt Quitter Haut Bas Sélectionner Quitter

RS232

RS232 : Permet le contrôle d'un projecteur individuel via RS232.
(Réglage par défaut)

Réseau : Permet le contrôle du projecteur via le navigateur web (Internet Explorer) en utilisant le réseau.

« Sans fil» ne marche qu'avec le connecteur VGA1

Avertissement : VGA câblé ne marchera pas et le projecteur peut s'éteindre si Sans fil est activé.

Sans fil

Choisissez « Marche » pour activer la fonction sans fil.

Mod. wless seul Non Oui

MENU | Avancé

IMAGE AFFICHER MENU OPTIONS REGLAGES | AVANCES Logo OPTOMA Capture logo Arrêt Légendage Quitter Haut Bas Sélectionner Quitter

Logo

Utilisez cette fonction pour sélectionner l'écran de démarrage désiré. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

OPTOMA : L'écran de démarrage par défaut.
Utilisateur : Utiliser mémoriser l'image à partir de la fonction « Capture Ecran ».

Capture Logo

Appuyez sur « ←» pour capturer immédiatement une image de l'image actuellement affichée sur l'écran.

« Légendage » : sur certains modèles

Capture logo

En traitement

Légendage

Arrêt : Sélectionnez « Arrêt » pour désactiver la fonction de sous-titrage.
CC1 : Langue CC1 : Anglais Américain.
CC2 : Langue CC2 (dépend de la chaîne TV de l'utilisateur) : espagnol, français, portugais, allemand, danois.

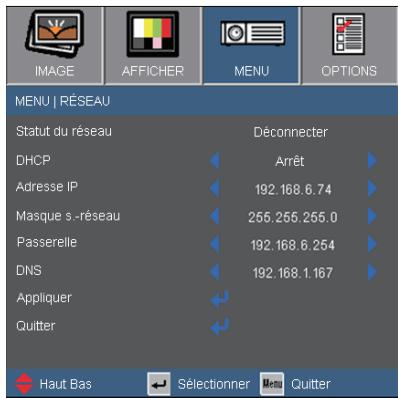

MENU | Réseau

IMAGE AFFICHER MENU OPTIONS MENU | RÉSEAU Statut du réseau Déconnecter DHCP Arrêt Adresse IP 192.168.6.74 Masque s.-réseau 255.255.255.0 Passerelle 192.168.6.254 DNS 192.168.1.167 Appliquer Quitter Haut Bas Sélectionner Menu Quitter

Statut du réseau

Affiche l'état de connexion du réseau.

DHCP

Utilisez cette fonction pour choisir l'écran de démarrage voulu. Si vous changer de réglage, le nouveau réglage prendra effet lors de la prochaine ouverture lorsque vous quitterez le menu OSD.

• Marche : Assigner automatiquement une adresse IP au projecteur depuis le serveur DHCP externe.
  Arrêt : Assigner manuellement une adresse IP.

Adresse IP

Sélectionner une adresse IP.

Masque s.-réseau

Sélectionner un numéro de masque de sous-réseau.

Passerelle

Sélectionner la passerelle par défaut du réseau connecté au projecteur.

DNS

Sélectionner le numéro DNS.

Appliquer

Pressez « ← » et choisissez « Oui » pour appliquer la sélection.

Comment utiliser un navigateur web pour contrôler votre projecteur

1. Activer DHCP permet au serveur DHCP d'assigner automatiquement une adresse IP, ou d'entrer manuellement les informations réseau requises.

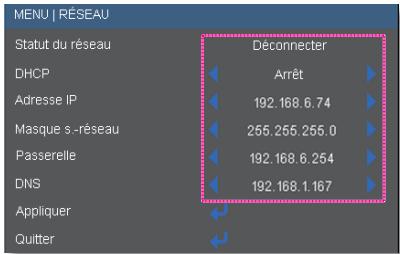

MENU | RÉSEAU Statut du réseau Déconnecter DHCP Arrêt Adresse IP 192.168.6.74 Masque s.-réseau 255.255.255.0 Passerelle 192.168.6.254 DNS 192.168.1.167 Appliquer Quitter

Lorsque vous utilisez l'adresse IP du projecteur, vous ne pourrez pas vous connecter à votre serveur de services.

1. Puis choisissez appliquer et pressez sur le bouton « ← » pour terminer le processus de configuration.
2. Lancez votre navigateur web et renseignez l'écran LAN de l'OSD, la page web s'affichera comme illustré ci-dessous:

1. Ouvrir « Panneau de commandes » pour commander votre projecteur.

Lorsque vous établissez une connexion directe entre votre ordinateur et le projecteur

Étape 1 : Trouvez une adresse IP (192.168.6.74) depuis la fonction LAN du projecteur.

Adresse IP 192.168.6.74

Commandes Utilisateur

Etape 2 : Sélectionnez Appliquer et pressez le bouton « Entrer » pour soumettre la fonction ou pressez la touche « Menu » pour quitter.

Etape 3 : Pour ouvrir Connexions réseaux, cliquez sur Démarrer, cliquez sur Panneau de commandes, cliquez sur Réseau et connexions Internet, et ensuite cliquez sur Connexions réseaux. Cliquez sur la connexion que vous voulez configurez, et ensuite, sous Tâches réseau , cliquez sur Changer les paramètres de cette connexion.

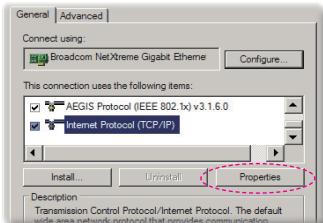

Etape 4 : Sur l'onglet Général, sous Cette connexion utilise les éléments suivants, cliquez sur Protocole IP (TCP/IP), et ensuite cliquez « Propriétés. »

Etape 5 : Cliquez sur Utiliser l'adresse IP suivante, et tapez comme ci-dessous:

1) Adresse IP: 192.168.6.XXX
2) Masque de sous-réseau : 255.255.0.0
3) Passerelle par défaut : 192.168.6.254

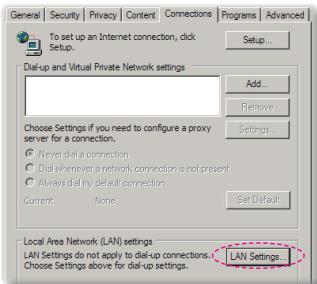

Etape 6 : Pour ouvrir Options Internet, cliquez sur le navigateur IE, cliquez sur Options Internet, cliquez sur Onglet connexions et cliquez sur « Paramètres LAN ... »

Etape 7 : La boîte de dialogue Paramètres de réseau local (LAN) apparaît, dans laZone du serveur proxy, annulez la case à cocherUtiliser un serveur proxy pour votre LAN, ensuite cliquez le bouton « OK » deux fois.

Etape 8 : Ouvrez votre IE et entrez l'adresse IP 192.168.6.74 dans l'URL puis pressez sur la touche « Entrer ». La page web s'affichera comme illustré ci-dessous:

Projector Web Server A05 Group:OPTOMA Name:EX615 Msg: Welcome to the Optoma Projector Web Server User Name: Administrator Password: ****** Login

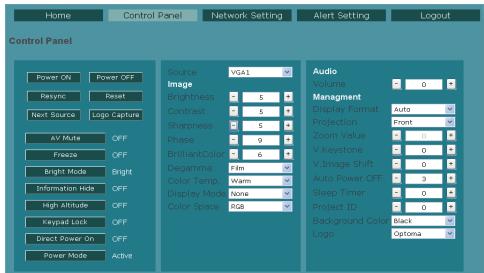

Etape 9 : Ouvrez « Panneau de commandes » pour commander votre projecteur.

Control Panel Power ON Resync Next Source AV-Mute Freeze Bright Mode Information Hide High Altitude Keypad Lock Direct Power On Power Mode Active Control Panel Power ON Power OFF Reset Logo Capture OFF OFF Bright Mode Information Hide High Altitude Keypad Lock Direct Power On Power Mode Active Source Image Brightness Contrast Sharpness Phase BrilliantColor Degamma Color Temp. Display Mode Color Space vGA1 5 6 5 9 6 Film Warm None RGB Audio Management Image Format Projection Zoom Value V-Keystone V-Image Shift Auto Power Off Sleep Timer Project ID Black Optoma

OPTIONS

IMAGE AFFICHER MENU OPTIONS OPTIONS Verr. Source Marche Haute Altitude Marche Info Cachées Marche Clavier Verrouillé Marche Couleur Arr Plan Bleu Avancé Paramètres Lampe Remise à zéro Haut Bas Sélectionner Menu Quitter

Verr. Source

Marche : Le projecteur recherchera seulement la connexion d'entrée actuelle.
Arrêt : Le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu.

Haute altitude

Quand « Marche » est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.

Info Cachées

▶ Marche : Choisissez « Marche » pour masquer les messages d'info.
Arrêt : Choisissez « Arrêt » pour afficher le message de « recherche ».

Clavier Verrouillé

Quand la fonction de verrouillage du clavier est sur « Marche », le panneau de commandes sera verrouillé, toutefois le projecteur peut être utilisé avec la télécommande. En sélectionnant « Arrêt », vous pourrez réutiliser le panneau de commandes.

Couleur Arr Plan

Utiliser cette fonctionnalité pour afficher un écran « Noir », « Bleu », « Rouge », « Vert » ou « Blanc » quand aucun signal n'est disponible.

Remise à zéro

Choisissez « Oui » pour réinitialiser les paramètres d'affichage de tous les menus aux valeurs d'usine par défaut.

Pour désactiver le verrouillage du clavier, pressez et maintenez enfoncé la touche « Entrer » sur le dessus du projecteur pendant 5 secondes.

OPTIONS | Avancé

IMAGE AFFICHER MENU OPTIONS OPTIONS | AVANCÉ Allumage direct Marche Arrêt Auto (min) 90 Mode Veille (min) 500 Mode puissance(Veille) Actif Quitter Haut Bas Sélectionner Menu Quitter

Allumage Direct

Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à presser sur le bouton « ⏻ » sur le panneau de contrôle du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Mode Veille (min)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Ceci désactive la sortie VGA et le contrôle RJ45 lorsque le projecteur est en mode Puissance (Veille) avec Eco.

Mode Puissance (Veille)

Eco. : Choisissez « Eco. » pour réduire encore plus la consommation <1W.
▶ Activé : Choisissez « Activé » pour revenir au mode de veille normal et le port de sortie VGA sera activé.

OPTIONS | Paramètres Lampe

IMAGE AFFICHER MENU OPTIONS OPTIONS | PARAMETRES LAMPE Heures lampe 1500 Rappel de Lampe Arrêt Mode Lumineux Standard Mise à zéro lampe Quitter Haut Bas Sélectionner Menu Quitter

Heures Lampe

Affiche la durée de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de changement de lampe s'affiche.

Le message apparaîtra 30 heures avant la fin de sa durée de vie.

Lorsque la température ambiante est au-dessus de 35°C pendant l'utilisation, le projecteur basculera automatiquement à STD.

Mode Lumineux

Standard : Choisissez « Standard » pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.
BRILLANT : Choisissez « LUMINEUX » pour augmenter la luminosité.

Mise à zéro lampe

Réinitialise le décompte des heures de vie de la lampe après l'avoir remplacée.

Dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service.

Aucune image n'apparaît à l'écran

Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section « Installation ».
Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée.
Vérifiez si la lampe de projection a été correctement installée. Veuillez vous référer à la section « Remplacement de la lampe ».
Assurez-vous d'avoir retiré le protège-objectif et que le projecteur est sous tension.
Assurez-vous que la fonction « Muet AV » est bien désactivée.

? Image affichée partiellement, en défilement ou incorrecte

Pressez « Re-SYNC » sur la télécommande.
Si vous utilisez un ordinateur :

Pour Windows 95, 98, 2000, XP :

1. Ouvrez l'icône « Poste de travail », ensuite le dossier « Panneau de configuration » puis double-cliquez sur l'icône « Affichage ».
2. Sélectionnez l'onglet « Paramètres ».
3. Vérifiez que votre réglage de résolution d'affichage est inférieur ou égal à UXGA (1600 x 1200).
4. Cliquez sur le bouton « Propriétés avancées ».

Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

1. Vérifiez que votre réglage de résolution est inférieur ou égal à UXGA (1600 x 1200).

2. Sélectionnez le bouton « Changer » sous l'onglet « Moniteur ».

3. Cliquez sur « Afficher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».

4. Vérifiez que le réglage de résolution de l'affichage du moniteur est inférieur ou égal à UXGA (1600 x 1200).

Si vous utilisez un ordinateur portable :

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.

2. Appuyez sur les touches indiquées ci-dessous pour que le fabricant de votre ordinateur portable envoie le signal de l'ordinateur vers le projecteur. Exemple : [Fn]+[F4]

Acer ⇒	[Fn]+[F5]	IBM/Lenovo ⇒	[Fn]+[F7]
Asus ⇒	[Fn]+[F8]	HP/Compaq ⇒	[Fn]+[F4]
Dell ⇒	[Fn]+[F8]	NEC ⇒	[Fn]+[F3]
Gateway ⇒	[Fn]+[F4]	Toshiba ⇒	[Fn]+[F5]

Mac Apple : Préférence Système Affichage Disposition Affichage Miroir

Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

L'écran de l'ordinateur portable ou de l'ordinateur PowerBook n'affiche pas de présentation

Si vous utilisez un ordinateur portable Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Utilisez « Suivipour fixer le problème. Reportez-vous à la page 37 pour plus d'informations.

Changez les paramètres de couleur du moniteur sur votre ordinateur.

L'image comporte une barre verticale vacillante

Utilisez « Fréquence » pour effectuer le réglage. Reportez-vous à la page 37 pour plus d'informations.

Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur.

L'image est floue

Assurez-vous d'avoir retiré le protège-objectif.
Réglez la bague de variation de la focale sur l'objectif du projecteur.
Assurez-vous que l'écran de projection se trouve à la bonne distance. Reportez-vous à la page 17.

L'image est étirée lors de l'affichage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphosique ou un DVD 16:9, le projecteur affichera la meilleure image au format 16:9 lorsque le mode d'affichage du projecteur est réglé sur 16:9 dans l'OSD.
Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
Si l'image est encore agrandie, vous devez aussi régler le format d'image en vous référant à ce qui suit :
Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop large

Réglez la Bague de Réglage du Zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l'écran.
Pressez sur le bouton « Menu » de la télécommande ou du panneau de commandes du projecteur, allez sur « Affichage →Format » et essayez avec desréglages différents.

? Des bords de l'image sont inclinés

Si possible, repositionnez le projecteur de manière à ce qu'il soit centré horizontalement par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur le bouton « Distorsion trapézoïdale +/- » de la télécommande ou pressez « □ / □ » sur le panneau du projecteur, jusqu'à ce que les côtés soient verticaux.

L'image est renversée

Sélectionnez « RÉGLAGES → Projection » dans l'OSD et réglez la direction de projection.

L'utilisation du Trapèze n'est pas recommandée.

Le projecteur arrête de répondre aux commandes.

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 60 secondes avant de reconnecter l'alimentation.
Vérifiez que « Verr. pavé » n'est pas activé en essayant d'utiliser la télécommande avec le projecteur.

? La lampe grille ou émet un claquement

Quand la lampe atteint la fi n de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section « Remplacement de la lampe » en pages 53-54.

Indication de l'état du projecteur

? Message de DEL d'éclairage

Message	DEL MARCHE/VEILLE	DEL de la température	DEL de la lampe
	(Vert/Orange)	(Rouge)	(Rouge)
Etat Veille(cordon d'alimentation d'entrée)	Orange	○	○
Mise sous tension (préchauffage)	Clignote Vert	○	○
Lampe allumée	Vert	○	○
Hors tension (Refroidissement)	Clignote Vert	○	○
Erreur (surchauffe)	Clignote orange		○
Erreur (Panne du ventilateur )	Clignote orange	Clignotant	○
Erreur (panne de la lampe)	Clignote orange	○

Allumé ⇔

Pas allumé

* Le voyant DEL de MARCHE/VEILLE est ALLUME quand l'OSD apparaît, est ETEINT quand l'OSD disparaît.

? Messages de l'écran

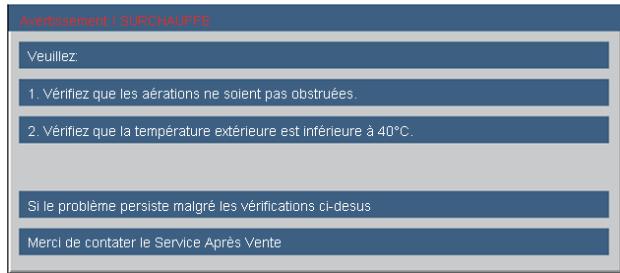

Avertissement de température :

Avertissement 1 SURCHAUFFE Veuillez: 1. Vérifiez que les aérations ne soient pas obstruées. 2. Vérifiez que la température extérieure est inférieure à 40°C. Si le problème persiste malgré les vérifications ci-dessus Merci de contater le Service Après Vente

▶ Panne du ventilateur :

Attention / Vérinatours Verpoultés Le projecteur s'arrêtera automatiquement Merci de contater le Service Après Vente

Avertissement de lampe :

Avertissement lampe Durée de vie de la lampe expirée.

Hors limites d'affichage :

VGA1 Hors zone d'affichage

Télécommande

? Si la télécommande ne fonctionne pas

Vérifiez que l'angle d'utilisation de la télécommande est ±15° horizontalement et verticalement par rapport aux récepteurs IR du projecteur.
Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 7 m (±0°) du projecteur.
Assurez-vous que les piles sont insérées correctement.
Remplacer les piles quand elles sont mortes.

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, vous verrez un message d'avertissement.

Avertissement lampe

Durée de vie de la lampe expirée.

Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

CAUTION!

Les lampes à haute pression peuvent exploser si elles sont mal utilisées.

Confier l'entretien à une personne qualifiée.

Avertissement : Pour un montage au plafond, prenez des précautions lorsque vous ouvrez le panneau d'accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l'ampoule pour un montage au plafond. « Des précautions doivent être obligatoirement prises afin d'éviter à des pièces desserrées de tomber du projecteur. »

Avertissement : le compartiment de la lampe peut être chaud ! Laissez-le refroidir avant de changer la lampe!

Avertissement : pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.

Les vis du couvercle de la lampe et de la lampe ne peuvent pas être enlevées.
Le projecteur ne peut pas être tourné si le couvercle de la lampe n'a pas été remis sur le projecteur.
Ne touchez aucune partie en verre de la lampe. Les huiles de la peau peuvent endommager la lampe. Utilisez un chiffon sec pour nettoyer le module de la lampe s'il a été touché par accident.

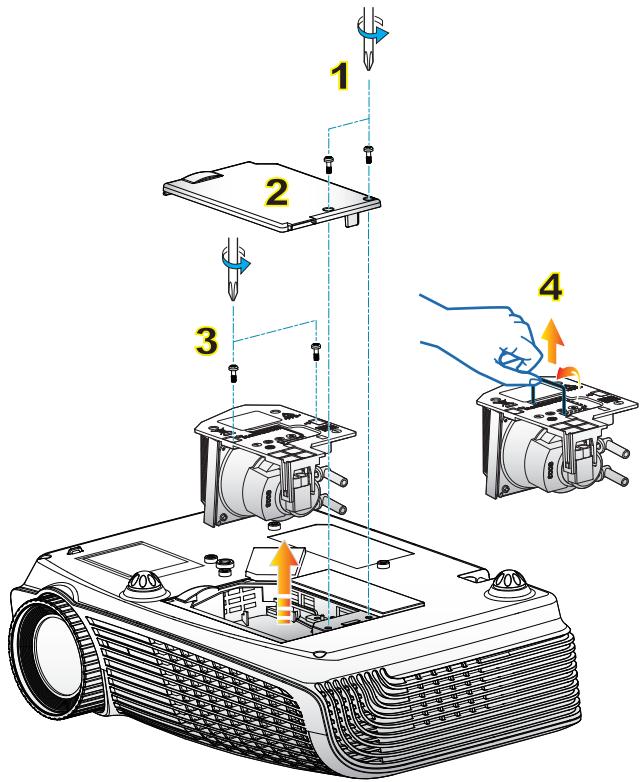

Procédure de remplacement de la lampe :

1. Mettez le projecteur hors tension en appuyant sur le bouton « ⏻ ».
2. Laissez le projecteur refroidir pendant au moins 30 minutes.
3. Débranchez le cordon d'alimentation.
4. Revissez les deux vis du couvercle. 1
5. Poussez vers le haut et retirez le couvercle. 2
6. Dévissez les deux vis sur le module de la lampe. 3
7. Soulevez la lampe avec la poignée et enlevez le module de la lampe doucement et gentiment. 4

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse.

1. Rallumez le projecteur et utilisez la fonction « Réinitialisation de Lampe » une fois que le module de la lampe a été changé.

Réinitialisation de la lampe : (i) Pressez sur « MENU » → (ii) Sélectionnez « OPTIONS » → (iii) Sélectionnez « Réglage de la lampe » → (iv) Sélectionnez « Réinitialisation de la lampe » → (v) Sélectionnez « Oui ».

Modes de Compatibilité

• Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)		Sync. H (kHz)
		Anglog	Numérique	Anglog	Numérique
VGA	640 × 350	70	70	31,50	31,50
VGA	640 × 350	85	85	37,90	37,90
VGA	640 × 400	85	85	37,90	37,90
VGA	640 × 480	60	60	31,50	31,50
VGA	640 × 480	72	72	37,90	37,90
VGA	640 × 480	75	75	37,50	37,50
VGA	640 × 480	85	85	43,30	43,30
VGA	720 × 400	70	70	31,50	31,50
VGA	720 × 400	85	85	37,90	37,90
SVGA	800 × 600	56	56	35,20	35,20
SVGA	800 × 600	60	60	37,90	37,90
SVGA	800 × 600	72	72	48,10	48,10
SVGA	800 × 600	75	75	46,90	46,90
SVGA	800 × 600	85	85	53,70	53,70
XGA	1024 × 768	60	60	48,40	48,40
XGA	1024 × 768	70	70	56,50	56,50
XGA	1024 × 768	75	75	60,00	60,00
XGA	1024 × 768	85	85	68,70	68,70
WXGA	1280 × 768	60	60,75,85	47,80	47,80
WXGA	1280 × 768	75	-	60,30	-
WXGA	1280 × 720	60	-	45,00	-
WXGA	1280 × 800	60	60	49,68	49,64
SXGA	1152 × 864	60	60	53,50	53,50
SXGA	1152 × 864	70	70	63,80	63,80
SXGA	1152 × 864	75	75	67,50	67,50
SXGA	1152 × 864	85	85	77,10	77,10
SXGA	1280 × 1024	60	60	63,98	63,98
SXGA	1280 × 1024	75	75	79,98	79,98
SXGA	1280 × 1024	85	85	91,10	91,10
SXGA	1280 × 960	60	-	60,00	-
SXGA+	1400 × 1050	60	60	63,98	63,98
UXGA	1600 × 1200	60	60	75,00	75,00

Pour la résolution écran large (WXGA), le support de compatibilité dépend des modèles d'ordinateur portable/PC.

• Compatibilité avec les ordinateurs

Mode	Résolution	Sync V (Hz)	Sync. H (kHz)
MAC LC 13"	640 × 480	66,66	34,98
MAC II 13"	640 × 480	66,68	35,00
MAC 16"	832 × 624	74,55	49,73
MAC 19"	1024 × 768	75	60,24
MAC	1152 × 870	75,06	68,68
MAC G4	640 × 480	60	31,35
i MAC DV	1024 × 768	75	60,00
i MAC DV	1152 × 870	75	68,49
i MAC DV	1280 × 960	75	75,00

• Compatibilité Vidéo

NTSC	M (3,58MHz), 4,43 MHz
PAL	B, D, G, H, I, M, N
SECAM	B, D, G, K, K1, L
SDTV/HDTV	480i/p, 576i/p, 720p@50Hz/60Hz, 1080i/p@50Hz/60Hz

Commandes RS232 et Liste des Fonctions du Protocole RS232

Rôle de la broche RS232

⑨ ⑧ ⑦ ⑥ ⑤ ④ ③ ② ①

N° de Broche	Spéc.(du côté projecteur)
1	Sans objet
2	RXD
3	TXD
4	Sans objet
5	MASSE
6	Sans objet
7	Sans objet
8	Sans objet
9	Sans objet

Liste des Fonctions du Protocole RS232

Optoma EX615/EX542 RS232 Command Table

Baud Rate : 9600

Data Bits: 8

Parity: None

Stop Bits: 1

Flow Control: None

UART16550 FIFO: Disable

Installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

Veuillez noter que des dommages suite à une mauvaise installation annuleront la garantie.

Avertissement :

1. Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
2. Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
3. Eviter d'installer le projecteur près d'une source chaude.

▶ Type de vis: M3*3
Longueur maximale de la vis: 10mm
Longueur minimale de la vis: 7,5mm

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ETATS-UNIS

715 Sycamore Drive

Tél : [phone]

Milpitas, CA 95035, USA

Télécopie : 408-383-3702

www.optomausa.com

Service : [e-mail]

Canada

5630 Kennedy Road, Mississauga,

Tél : [phone]

ON, L4Z 2A9, Canada

Télécopie : 905-361-2581

www.optoma.ca

Service : [e-mail]

Europe

Tél : [phone]

www.optoma.eu

Télécopie : [phone]

Téléphone réparations : [phone]

Service : [e-mail]

France

Bâtiment E

Tél : [phone]

81-83 avenue Edouard Vaillant

Télécopie : [phone]

92100 Boulogne Billancourt, France

Service : [e-mail]

Espagne

C/ José Hierro,36 Of. 1C

Tél : [phone]

28529 Rivas VaciaMadrid,

Télécopie : [phone]

Espagne

Allemagne

Werftstrasse 25

Tél : [phone]

D40549 Düsseldorf,

Télécopie : [phone]

Allemagne

Service : [e-mail]

Scandinavie

Grev Wedels Plass 2

Tél : [phone]

3015 Drammen

Télécopie : [phone]

Norvège

Service : [e-mail]

Amérique Latine

715 Sycamore Drive

Tél : [phone]

Milpitas, CA 95035, USA

Télécopie : 408-383-3702

www.optoma.com.br

www.optoma.com.mx

Corée

WOOMI TECH.CO.,LTD.

4F, Minu Bldg.33-14, Kangnam-Ku,

seoul,135-815, CORÉE

Tél : +82+2+34430004

Télécopie : +82+2+34430005

Japon

東京都足立区綾瀬3-25-18

株式会社オーエスエム

Télécopie : [phone]

Service : [e-mail]

asia.optoma.com

Hong Kong

Télécopie : [phone]

www.optoma.com.hk

Chine

Télécopie : [phone]

www.optoma.com.cn

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
• Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
• Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la FCC, à opérer ce projecteur.

Conditions de Fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Tcet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : pour les utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme ICES-003 Canadienne.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive EMC 2004/108/CE (comprenant les amendements)
  • Directive 2006/95/CE sur les faibles voltages
• Directive R & TTE 1999/5/CE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.
