Typ produktu	DLP projektor
Značka	OPTOMA
Model	EH500
Nativní rozlišení	1920 x 1200 (WUXGA)

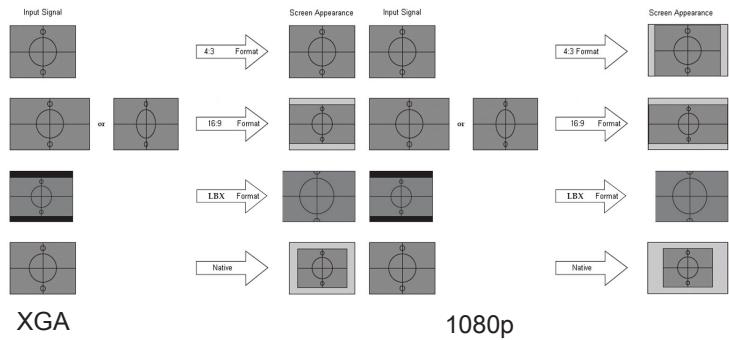

Formáty obrazu	4:3, 16:9, LBX, Nativní, Automaticky
Jas	V manuálu není uvedeno
Kontrast	Nastavitelný přes menu
Korekce lichoběžníkového zkreslení	Vertikální +/- 30 stupňů (ruční a automatická)
Kompatibilita videa	NTSC, PAL, SECAM, 480i/p, 576i/p, 720p, 1080i/p
Vstupní zdroje	VGA x2, HDMI x2, DisplayPort, S-Video, Kompozitní video, Komponentní (YPbPr), DVI-D
Síťové funkce	LAN RJ45, kompatibilita s Crestron/Extron/AMX/PJLink, Telnet
3D funkce	DLP-Link a VESA 3D, formáty vedle sebe, nahoře-dole, rámcově sekvenční
Napájení	AC 100-240V, 50/60 Hz
Spotřeba energie (v pohotovostním režimu)	< 0,5 W v režimu Eco
Vestavěný reproduktor	Ano, s nastavením hlasitosti a ztlumením
Hmotnost	V manuálu není uvedeno
Rozměry	V manuálu není uvedeno
Údržba	Čištění suchým a měkkým hadříkem; před čištěním odpojte napájení
Bezpečnost	Nedívejte se do objektivu; neotevírejte kryt; používejte pouze originální lampy
Náhradní díly	Vyměnitelná lampa (modul); AAA baterie pro dálkový ovladač
Opravitelnost	Veškeré zásahy svěřte kvalifikovanému technikovi; kontaktujte Optoma pro opravu
Obecné informace	Manuál je k dispozici v několika jazycích; záruka je v ceně

Často kladené otázky - EH500 OPTOMA

Jak zapnout projektor EH500?

Ujistěte se, že je napájecí kabel zapojen a kontrolka napájení LED bliká. Stiskněte tlačítko napájení (zapnuto/vypnuto) na projektoru nebo dálkovém ovladači. Objeví se úvodní obrazovka. Pokud je aktivní bezpečnostní zámek, zadejte heslo.

Proč je promítaný obraz posunutý nebo křivý?

Použijte nastavitelné nožky pod projektorem k úpravě sklonu. Můžete také opravit lichoběžníkové zkreslení v menu ZOBRAZENÍ > Vertikální lichoběžník (ruční nastavení) nebo aktivovat Automatický lichoběžník.

Jak nastavit jas a kontrast?

Stiskněte Menu, přejděte do menu OBRAZ. Pomocí směrových tlačítek vyberte Jas nebo Kontrast a poté upravte pomocí šipek doleva/doprava. Předdefinovaná nastavení jsou k dispozici v Režim zobrazení (Prezentace, Film atd.).

Projektor nerozpoznává můj notebook, co dělat?

Zkontrolujte, zda je kabel VGA nebo HDMI správně zapojen. Na notebooku použijte kombinaci kláves Fn + klávesa pro přepnutí obrazovky (často F4, F5, F7 nebo F8) pro aktivaci video výstupu. Ujistěte se, že je odpovídající zdroj (VGA1, HDMI1 atd.) vybrán pomocí tlačítka Zdroj na dálkovém ovladači.

Jak vyměnit lampu?

Vypněte projektor a počkejte alespoň 30 minut, aby vychladl. Odpojte napájení. Otevřete kryt lampy (odšroubujte šroub), odstraňte šrouby modulu lampy a poté zatáhněte za rukojeť, abyste modul vytáhli. Vložte nový modul, zašroubujte zpět, zavřete kryt. Poté v menu MOŽNOSTI > Nastavení lampy vyberte Vynulovat lampu pro resetování počítadla.

Mohu použít projektor ve 3D?

Ano, EH500 podporuje 3D signály přes HDMI. Aktivujte 3D režim v menu ZOBRAZENÍ > Tři rozměry. Vyberte DLP-Link nebo VESA 3D podle vašich brýlí. Nastavte 3D formát (Auto, SBS, Nahoře-dole, Rámcově sekvenční) podle zdroje.

Jak používat dálkový ovladač jako myš?

Připojte svůj počítač k projektoru přes USB. Stiskněte tlačítko Přepínač myši na dálkovém ovladači pro aktivaci režimu myši. Použijte směrová tlačítka k pohybu kurzoru, tlačítko OBRAZ pro levé kliknutí a AV Mute pro pravé kliknutí.

Projektor se sám vypíná, proč?

To může být způsobeno přehřátím, poruchou ventilátoru nebo lampy. Zkontrolujte, zda nejsou větrací otvory ucpané. Pokud jsou kontrolky LED červené, nahlédněte do části Indikátor stavu LED v manuálu. Můžete také nastavit Režim vysoké nadmořské výšky v menu MOŽNOSTI, pokud jste ve vysoké nadmořské výšce.

Jak resetovat všechna nastavení projektoru?

Přejděte do menu MOŽNOSTI > Reset. Vyberte Aktuální pro resetování nastavení aktuálního režimu nebo Všechny pro všechny režimy. Zobrazí se potvrzovací zpráva.

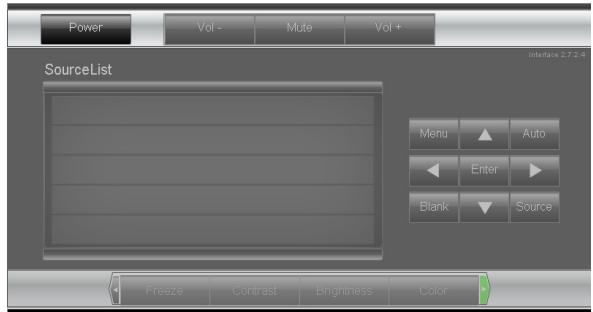

Mohu ovládat projektor přes svou síť?

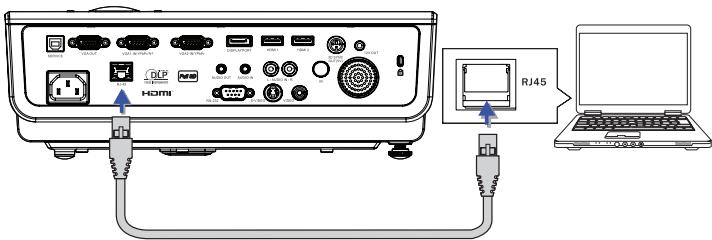

Ano, připojte kabel RJ45 k portu LAN projektoru. V menu MENU > Síť > Nastavení LAN nakonfigurujte IP adresu (pomocí DHCP nebo ručně). Poté použijte webový prohlížeč na PC ve stejné síti pro přístup k rozhraní správy. Projektor podporuje Crestron, Extron, AMX a PJLink.

NÁVOD K OBSLUZE EH500 OPTOMA

Table des matières....1
+ : Notice d'emploi....3

Informations concernant la sécurité....3
Mises en garde....4
Avertissements de sécurité pour les yeux....6

Présentation du contenu....7
Présentation du produit 8

Unité principale 8
Ports de connexion 9
Télécommande 10

Connexion du projecteur ....11

Connexion Au Notebook....11
Connector aux sources vidéo 12

Mettez le projecteur sous/hors tension....13

Allumer le projecteur....13
Mise or tension du projecteur.... 14
Indicateur d'avertissement....14

Réglage de l'image projetée....15

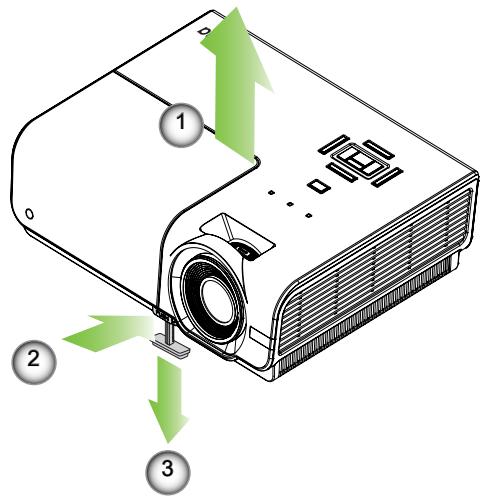

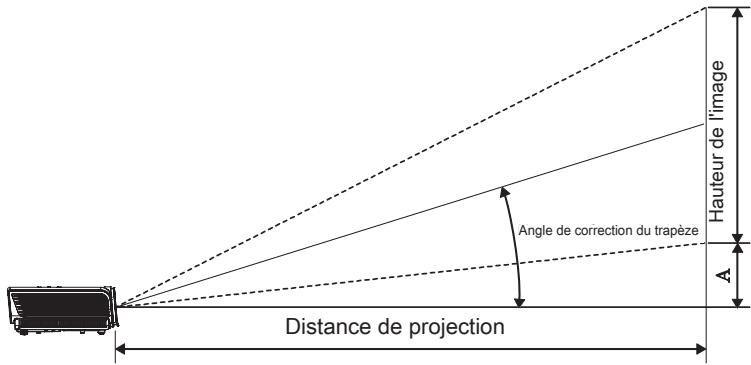

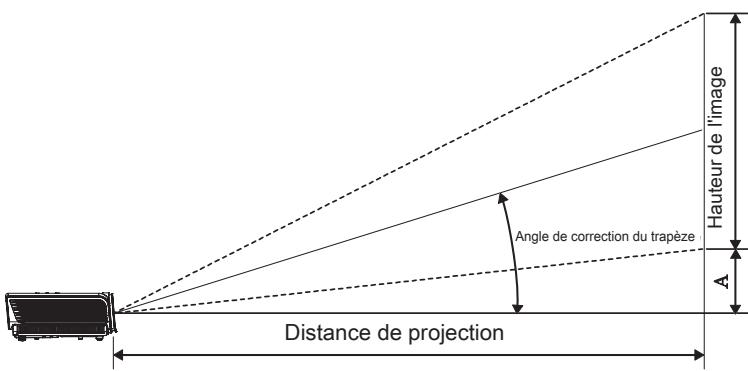

Réglage de la hauteur du projecteur.... 15
Réglage des dimensions de la projection de l'image (XGA).... 16
Réglage des dimensions de la projection de l'image (1080p) 17

Commandes de l'utilisateur....18

Télécommande....18

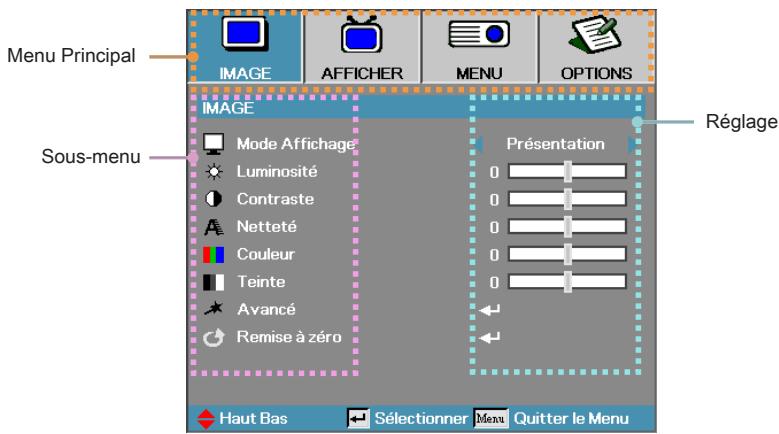

Menus d'affichage à l'écran....20

Comment procéder 20

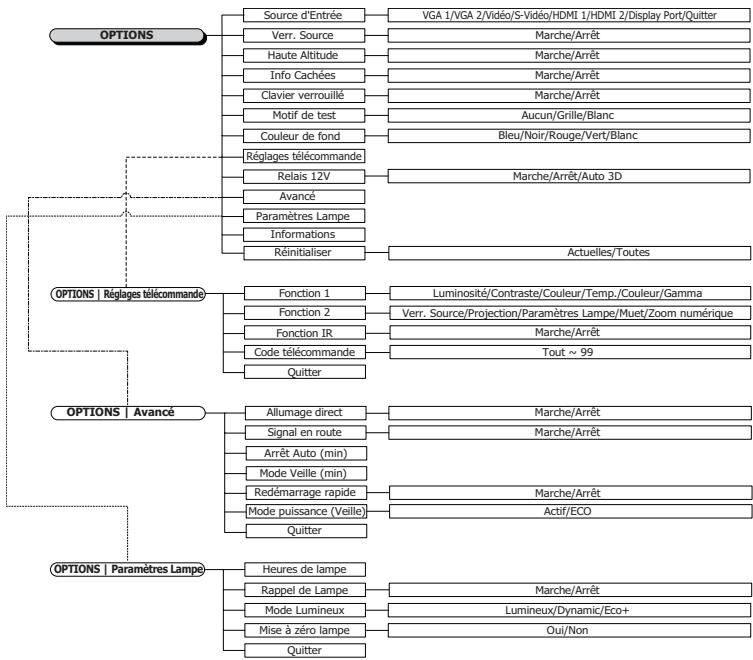

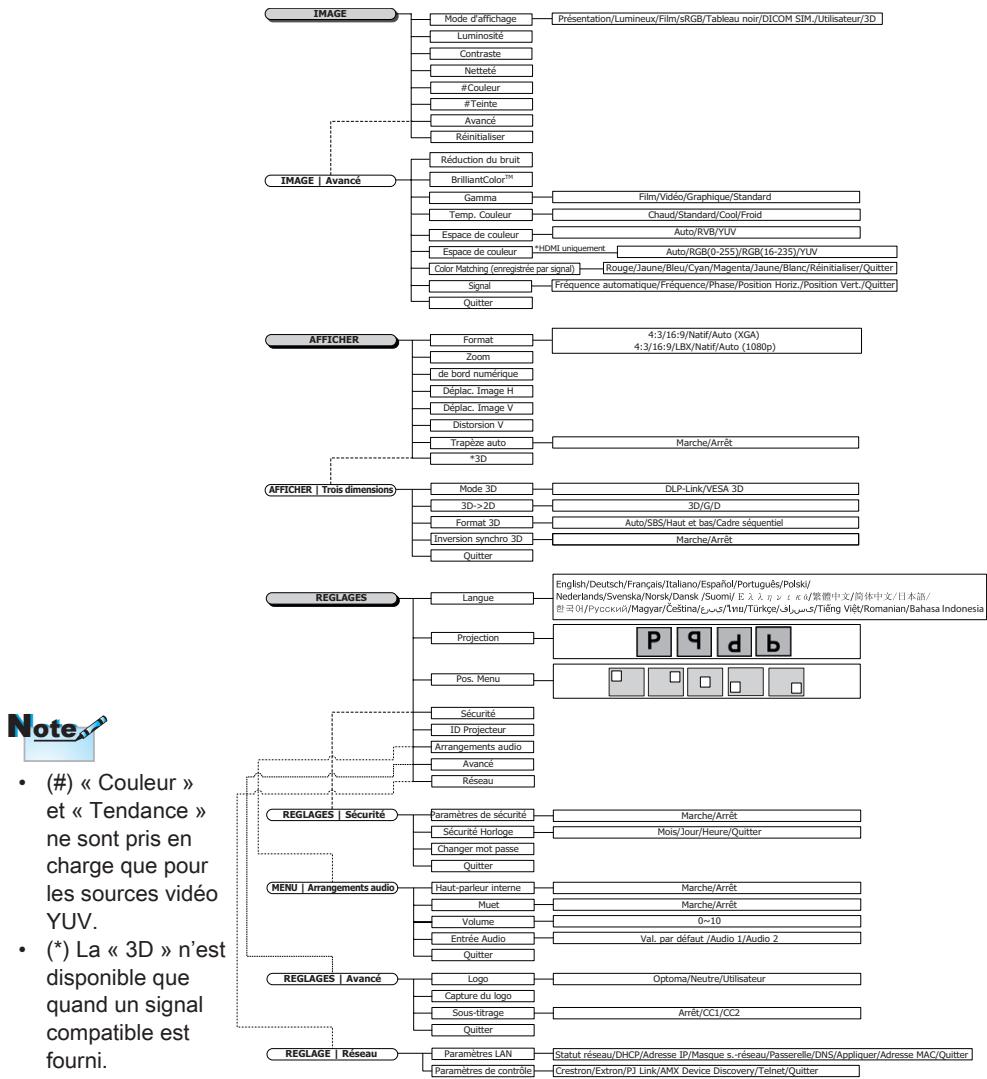

Arborescence du menu 21

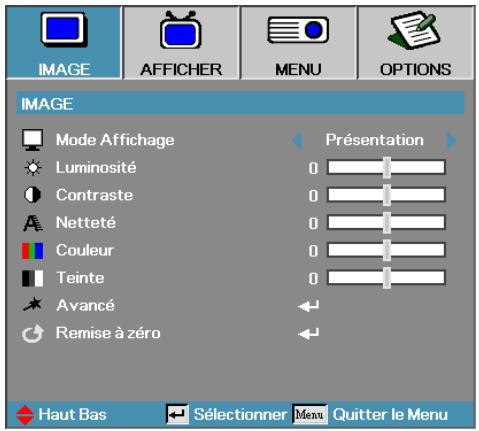

Image 23

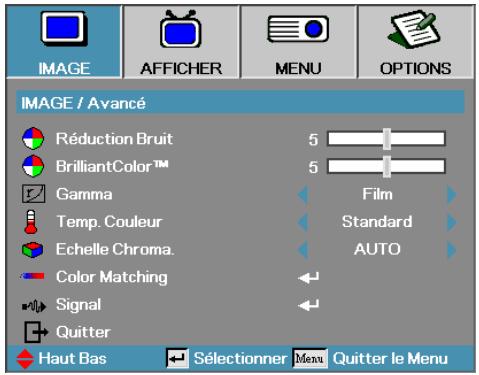

Image | Avancé 25

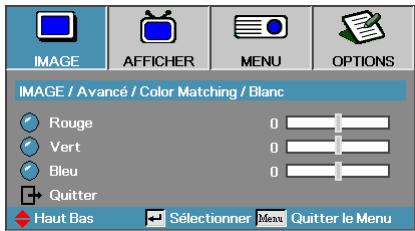

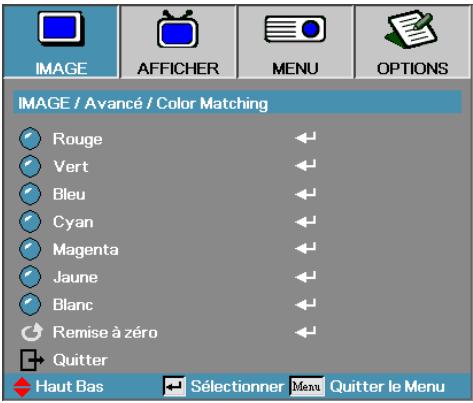

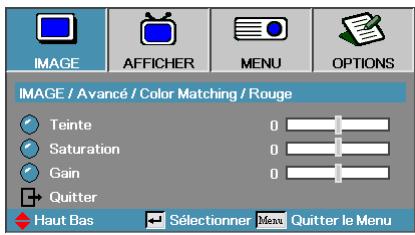

Image | Avancé | Color Matching....27

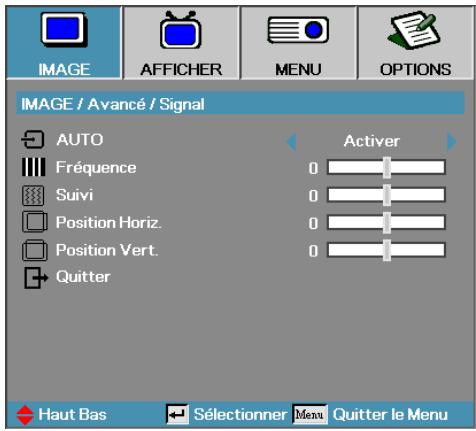

Image | Avancé | Signal 28

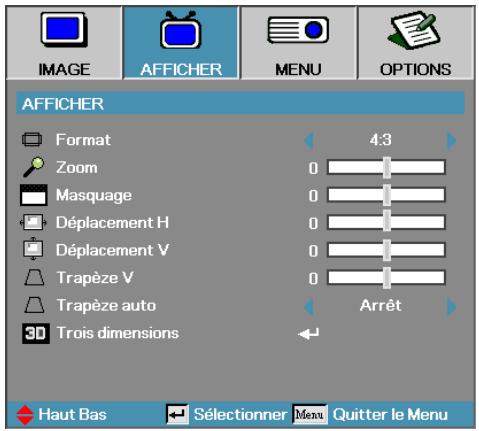

Afficher....29

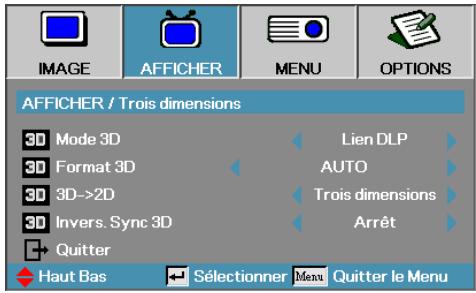

Afficher | Trois dimensions....31

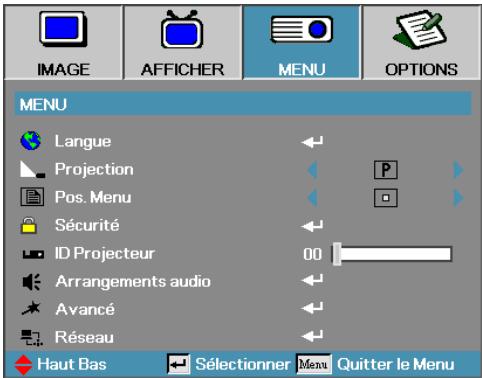

Menu 32

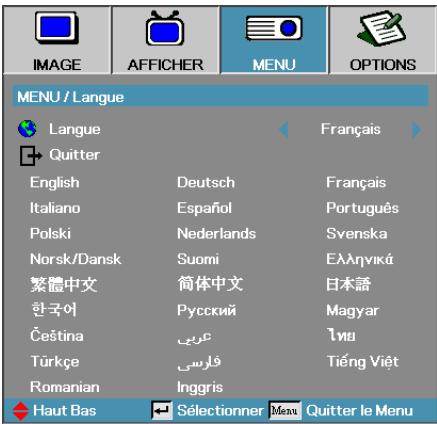

Menu | Langue 34

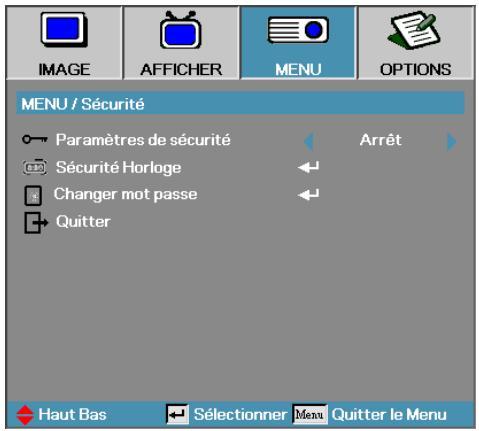

Menu | Sécurité....35

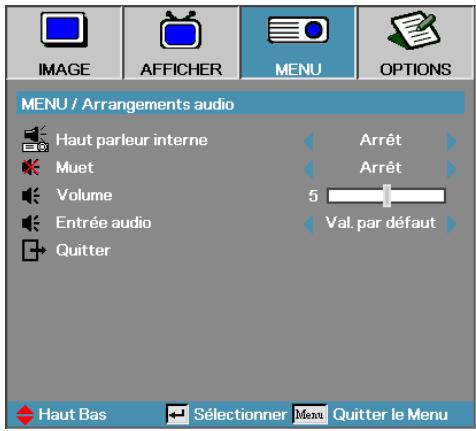

Menu | Arrangements audio....38

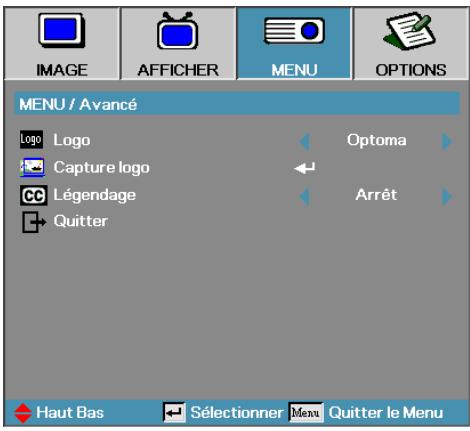

Menu | Avancé 39

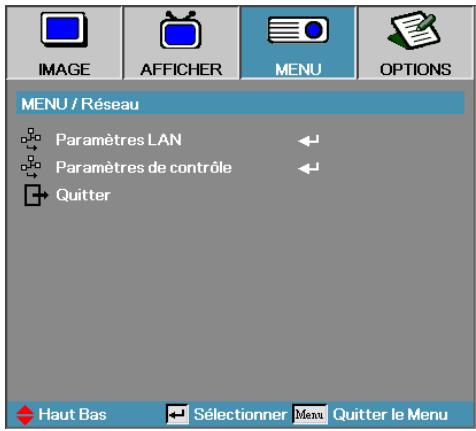

Menu | Réseau....40

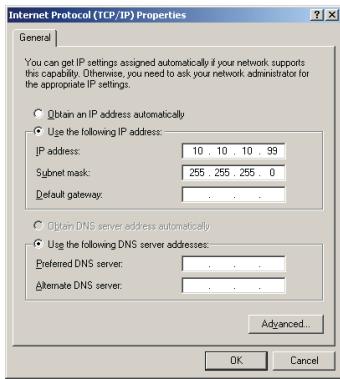

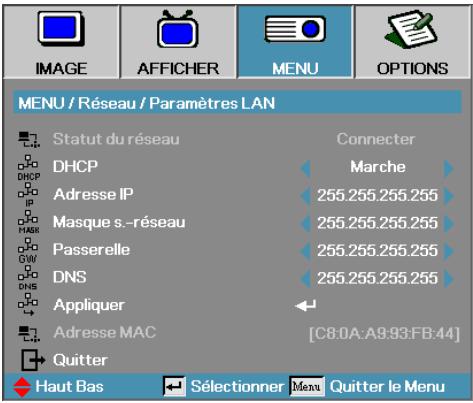

Menu | Paramètres LAN 41

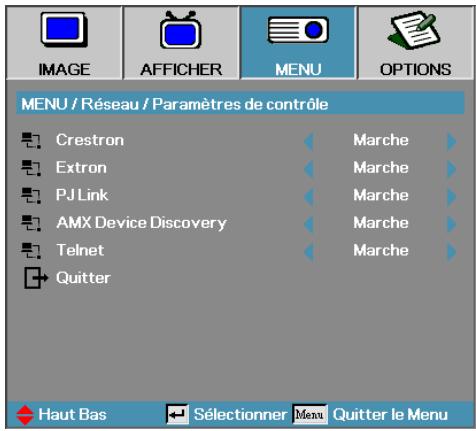

Menu | Paramètres de contrôle....42

Table des matières

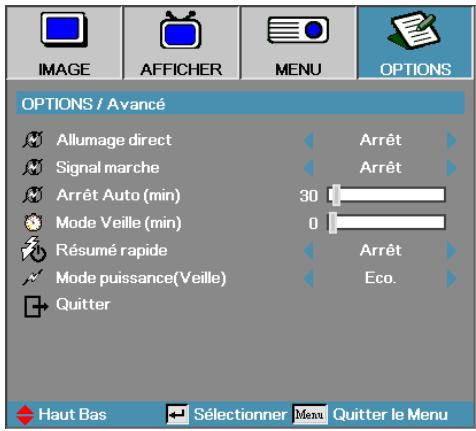

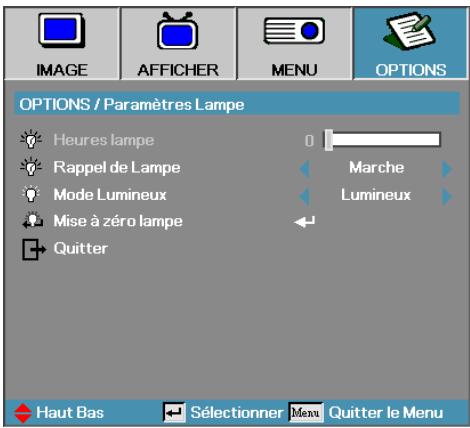

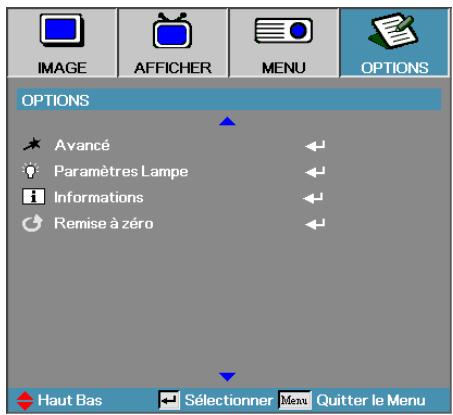

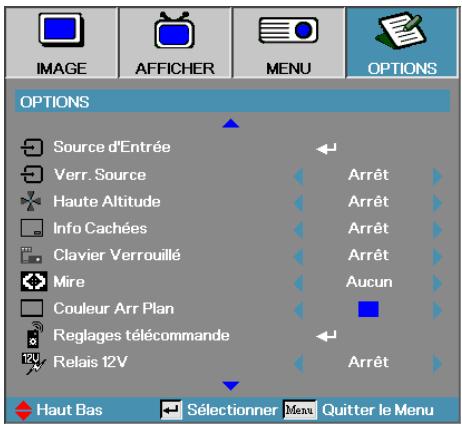

Options....43

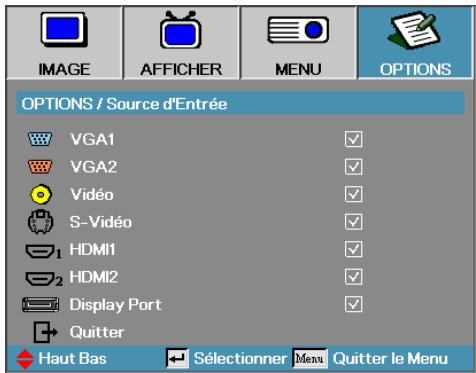

Options | Source d'Entrée....46

Indicateur d'état DEL projecteur 64

Télécommande 65

Remplacement de la lampe....66

Modes de compatibilité....69

Compatibilité vidéo....69

Description détaillée de la synchronisation vidéo 69

Compatibilité ordinateur - Normes VESA....70

Signal d'entrée pour HDMI/DVI-D....71

Tableau de compatibilité de vidéos True 3D....72

Commandes et protocole de RS232 Liste des fonctions....73

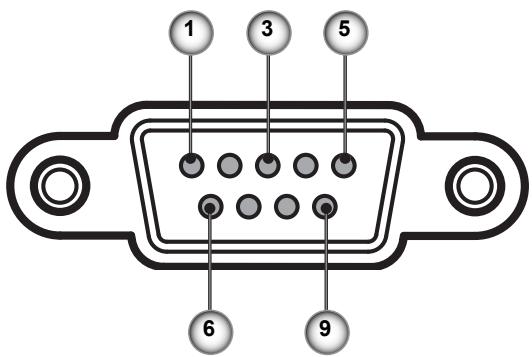

Affectations de la broche RS232(côté projecteur) 73

Protocole RS232 Liste des fonctions....74

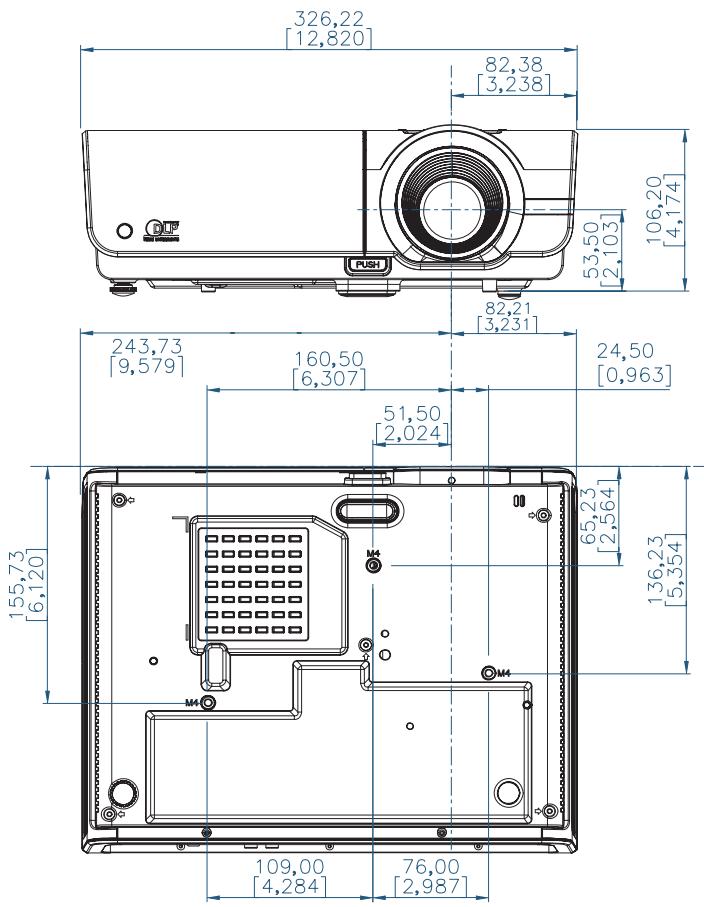

Installation au plafond....83

Bureaux Optoma dans le monde entier....84

Annotations sur la réglementation et la sécurité....86

Informations concernant la sécurité

	L'éclair avec la tête fléchée dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'une « tension dangereuse » non isolée dans le boîtier du produit pouvant être d'une portée suffisante pour constituer un risque de choc électrique aux personnes.
	Le point d'exclamation dans un triangle équilatéral est destiné à alerter l'utilisateur de la présence d'instructions importantes sur l'exploitation et la maintenance (opérations de réparation/entretien) dans la documentation jointe à l'appareil.

AVERTISSEMENT : POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, NE PAS METTRE L'APPAREIL SOUS LA PLUIE OU DANS UN ENVIRONNEMENT HUMIDE. DE DANGEREUSES TENSIONS ÉLEVÉES SONT PRÉSENTES DANS LE BOÎTIER. NE PAS OUVRIR L'ENCEINTE. TOUJOURS CONTACTER UN TECHNICIEN QUALIFIÉ POUR LA RÉPARATION.

Limites d'émission de Classe B

Cet appareil numérique de Classe B satisfait toutes les conditions régies par la réglementation canadienne des appareils pouvant causer des inter-férences.

Consignes de sécurité importantes

1. N'obstruez pas les ouvertures d'aération. Pour garantir une opération fiable du projecteur et pour protéger de toute surchauffe, il est recommandé d'installer le projecteur dans un emplacement qui ne bloque la ventilation. A titre d'exemple, ne placez pas le projecteur sur une table chargée, un divan, un lit, etc. Ne placez pas le projecteur dans un abri tel qu'une étagère ou une armoire limitant le flux d'air.
2. N'utilisez pas le projecteur près de l'eau ou de sources d'humidité Pour réduire tout risque d'incendie ou d'électrocution, n'exposez pas ce projecteur à la pluie ou à l'humidité.
3. N'installez pas l'appareil près d'une source de chaleur telle que les radiateurs, les éléments chauffants, les cuisinières ou amplificateurs générant de la chaleur.
4. Nettoyez uniquement avec un chiffon sec.
5. Utilisez uniquement des accessoires approuvés par le fabricant.
6. N'utilisez pas l'unité si elle est physiquement endommagée ou mal traitée.
   Les dommages/abus physiques seraient (sans toutefois s'y limiter):

L'appareil est tombé.
Le cordon ou la fiche sont endommagés.
Du liquide a été renversé sur le projecteur.
Le projecteur a été exposé à la pluie ou l'humidité.
Quelque chose est tombée dans le projecteur ou quelque chose est desserrée à l'intérieur.

Ne pas effectuer des opérations de maintenance/réparation soi-même. L'ouverture ou le retrait des couvercles peuvent vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter Optoma avant d'envoyer l'appareil pour réparation.

1. Ne pas laisser d'objets ou de liquides s'introduire dans le projecteur. Ils peuvent entrer en contact avec des points de tension dangereuses et court-circuiter les pièces ce qui pourrait engendrer un incendie ou un choc électrique.

2. Voir les marques de sécurité sur l'enceinte du projecteur.

3. Seul un personnel d'entretien qualifié est en droit de réparer l'appareil.

Notice d'emploi

Mises en garde

Veuillez respecter tous les avertissements, toutes les mises en garde ainsi que les instructions de maintenance recommandés dans le guide de l'utilisateur.

Avertissement- Ne pas regarder droit dans l'objectif du projecteur lorsque la lampe est allumée. La lumière intense peut faire mal aux yeux.
Avertissement- Pour réduire tout risque d'incendie ou d'électrocution, ne pas exposer cet appareil à la pluie ou à l'humidité.
Avertissement- Ne pas ouvrir ni démonter le projecteur sous risque d'électrocution.
Avertissement- Toujours laisser l'appareil refroidir avant de changer la lampe. Procéder selon les instructions de la page 66.
Avertissement- Ce projecteur détectera la vie utile de la lampe. Changer obligatoirement la lampe lorsque les messages d'avertissement s'affichent.
Avertissement- Réinitialiser la fonction « Remettre à zéro la lampe » sur le menu « Système|Lampe » après avoir remplacé le module de la lampe (voir la page 50-51).
Avertissement-
e Avertissement-
e Avertissement-
e Avertissement-
e Avertissement-
e Avertissement-

Lorsque la lampe atteint la fin de sa vie utile, le projecteur ne se mettra pas en marche tant que le module de la lampe n'a pas été remplacé. Pour remplacer la lampe, procédez selon les instructions stipulées dans la section « Remplacement de la lampe » à la page 66.

À faire:

Éteindre l'appareil et débrancher la fiche de la prise CA avant de procéder au nettoyage du produit.
Utiliser un chiffon sec et doux avec un détergent doux pour nettoyer le boîtier de l'affichage.
Déconnecter la fiche d'alimentation de la prise CA si le produit ne sera pas utilisé pendant une longue période.

Ne pas:

Bloquer les fentes et les ouvertures sur l'appareil qui sont fournies pour la ventilation.
Utiliser des produits nettoyants abrasifs, de la cire ou des dissolvants pour nettoyer l'appareil.
Utiliser l'appareil dans les conditions suivantes:

- Dans des environnements particulièrement chauds, froids ou humides.

S'assurer que la température ambiante de la pièce se trouve dans les 5 - 40°C
L'humidité relative est entre 10 - 85% (max), sans condensation

• Dans les zones particulièrement poussiéreuses et sales.
• Près d'appareils générant un champ magnétique puissant.
• À la lumière directe du jour

Avertissements de sécurité pour les yeux

Ne jamais fixer directement le faisceau du projecteur. Se tenir dos au faisceau dans la mesure du possible.
Lorsque le projecteur est utilisé dans une classe, superviser les étudiants auxquels il a été demandé de pointer quelque chose à l'écran.
Pour réduire la puissance de la lampe, utiliser des stores dans la pièce.

Présentation du contenu

Déballler et inspecter le contenu de la boîte afin de garantir que les pièces indiquées ci-dessous figurent dans la boîte. Si quelque chose venait à manquer, contacter le service clientèle d'Optoma.

Projecteur avec capuchon d'objectif

Cordon d'alimentation 1,8 m

Câble D-sub VGA 15 broches

En raison des diverses applications de chaque pays, certaines régions peuvent disposer d'accessoires différents.

Télécommande

2 x piles AAA

Guide de l'utilisateur
Carte de garantie
☑ Carte de démarrage rapide
Carte WEEE

Présentation du produit

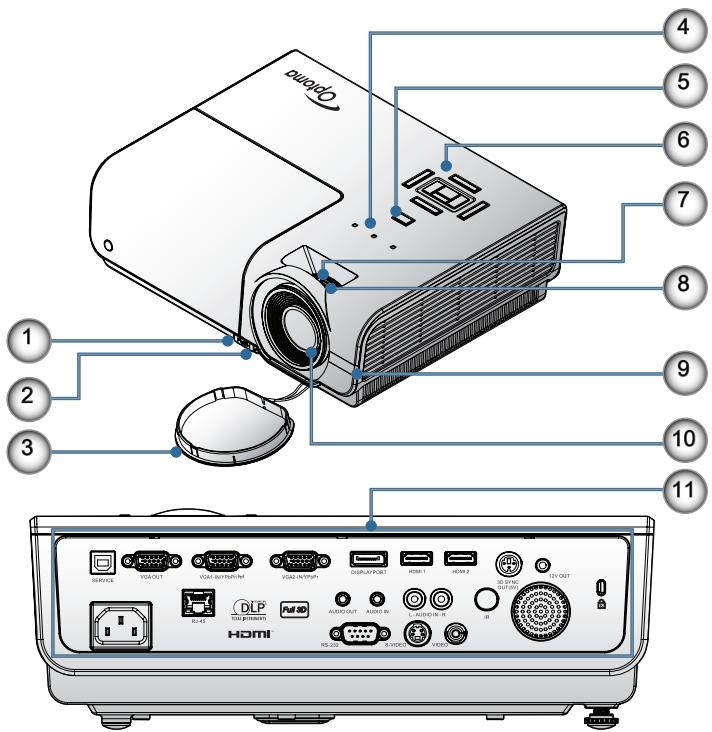

Unité principale

DINOVO 1 2 3 4 5 6 7 8 9 10 11 SERVICE VACOUT VACI/BORDER VACI/SUPPORT DISPLAYFORT HDMI 1 HDMI 2 USB/USB USB/USB AVIO OUT AUDIO IN C:\LOGICIN\IN USB HDMI RICHEN RICHEN VOC/VOOD VOC/VOOD

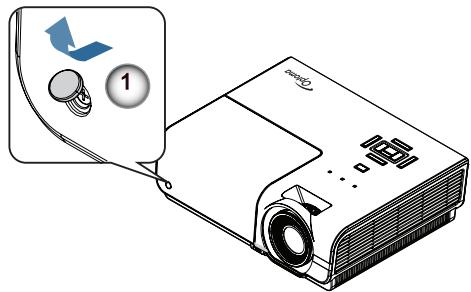

1. Bouton de réglage de l'inclinaison
2. Pieds de réglage de l'inclinaison
3. Protège-objectif

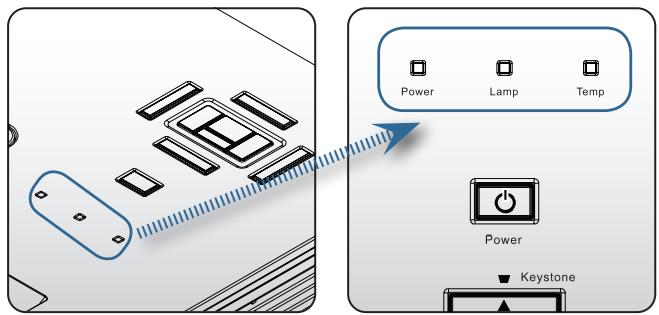

4. Indicateurs LED
5. Bouton d'alimentation
6. Touches de fonction
7. Zoom
8. Mise au point
9. Récepteur IR
10. Objectif
11. Ports de connexion

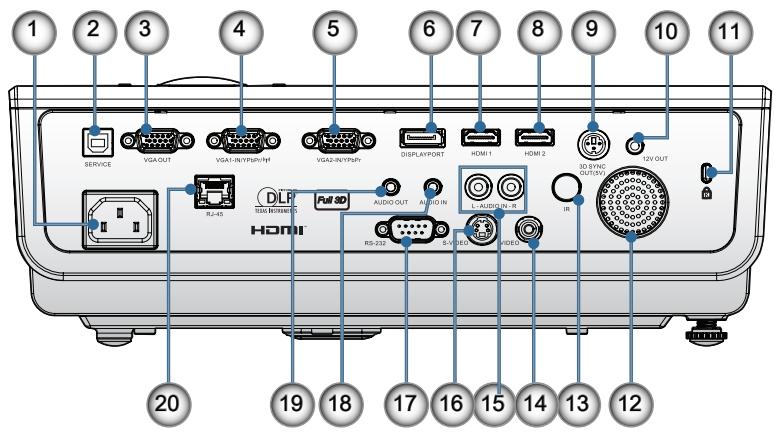

Ports de connexion

1 2 3 4 5 6 7 8 9 10 11 SERVICE VGA OUT VGA1-INTYPSI-HI VGA2-INYPSI DISPLAYPORT HDMI 1 HDMI 2 3D SYNC OUTPUT DSV OUT RS-RS DLP HDMI Audio OUT Audio IN L-Audio IN-11 RS-RS R-S-DEN R-S-DEN IR 20 19 18 17 16 15 14 13 12

1. Douille électrique
2. SERVICE
3. Sortie VGA
4. Connecteur VGA 1/ YPbPr
5. Connecteur VGA 2/ YPbPr
6. DisplayPort
7. HDMI 1
8. HDMI 2
9. 3D SYNC OUT
10. 12V OUT
11. Port de verrouillage Kensington Microsaver™
12. Haut-parleur
13. Capteur IR
14. Vidéo composite
15. ENTRÉE AUDIO (G et D)
16. S-Vidéo
17. RS232
18. ENTRÉE AUDIO
19. SORTIE AUDIO
20. LAN

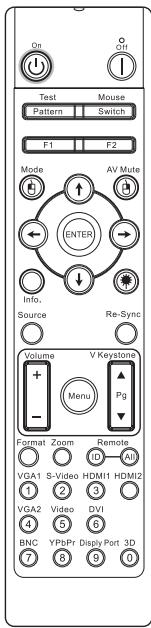

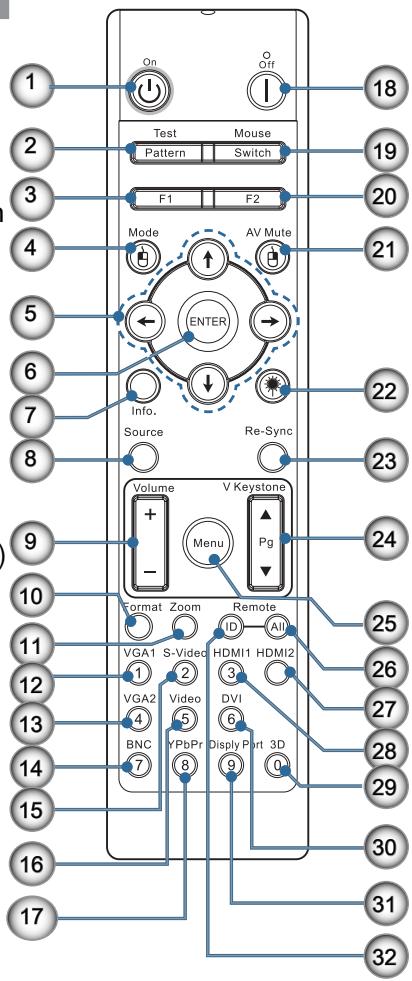

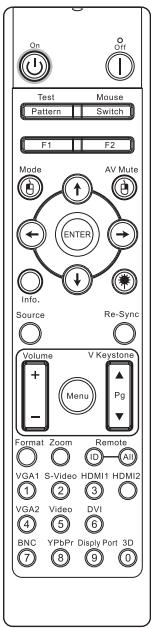

Télécommande

Attention

Utiliser des commandes, ajustements ou procédures autres que ceux indiqués ici peuvent causer une exposition dangereuse à la lumière du laser.

Conforme aux normes de performance FDA pour les produits laser, en dehors des dérivés relatifs à la notification sur les lasers No. 50, datée du 24 juin 2007.

La fonction DVI-D dépend du modèle.

1. En marche
2. Motif de test
3. Fonction 1 (programmable)
4. Mode Affichage / Touche gauche de la souris
5. Quatre touches de sélection directionnelles
6. Entrée
7. Panneau Informations
8. Source
9. Volume +/-
10. Format (rapport hauteur/largeur)
11. Zoom
12. VGA1/1 (bouton à numéros pour la saisie du mot de passe)
13. VGA2/4
14. BNC/7
15. S-Vidéo/2
16. Vidéo/5
17. YPbPr/8
18. Alimentation éteinte
19. Commutateur de la souris
20. Fonction 2 (programmable)
21. AV muet / Touche droite de la souris
22. Laser
23. Re-Sync
24. Trapèze V +/-
25. Menu
26. Code télécommande Tout
27. HDMI2
28. HDMI1/3
29. 3D/0
30. DVI/6
31. DisplayPort/9
32. Code télécommande 01 à 99

On Off 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 Test Mouse Pattern Switch F1 F2 Mode AV Mute ENTER Info. Source Re-Sync Volume V Keystone Menu Pg Format Zoom Remote ID All VGA1 S-Video HDMI1 HDMI2 VGA2 Video DVI BNC YPbPr Display Port 3D 9

Connexion du projecteur

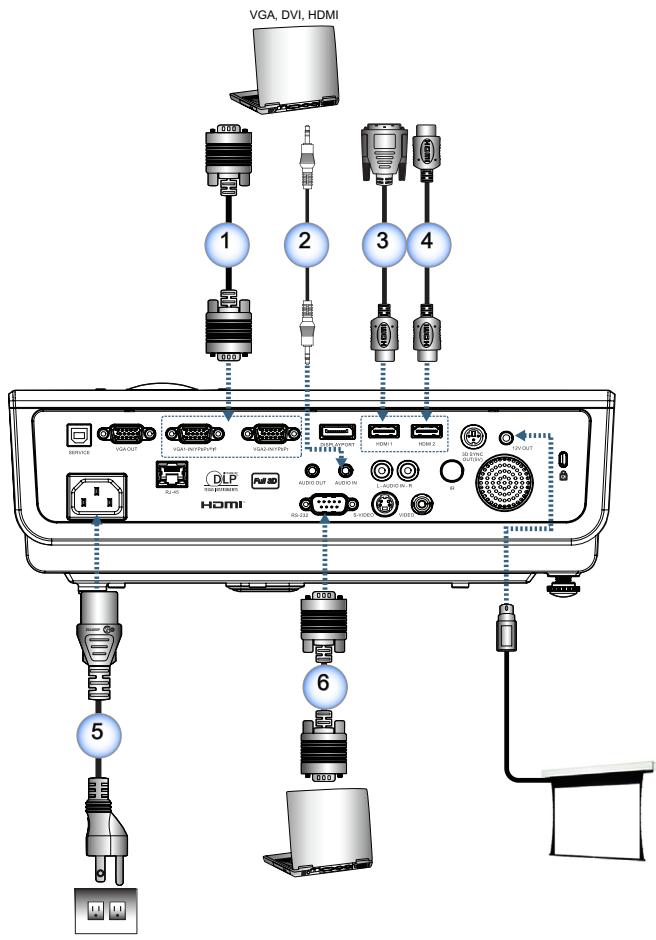

Connexion Au Notebook

En raison des diverses applications de chaque pays, certaines régions peuvent disposer d'accessoires différents.

VGA, DVI, HDMI 1 2 3 4 5 6 HDMI

1......Câble d'entrée VGA
2....Câble audio (Accessoire optionnel)
3. DVI/HDMI Câble (Accessoire optionnel)
4...... HDMI Câble (Accessoire optionnel)
5....Cordon d'alimentation
6......Câble RS232 (Accessoire Optionnel)

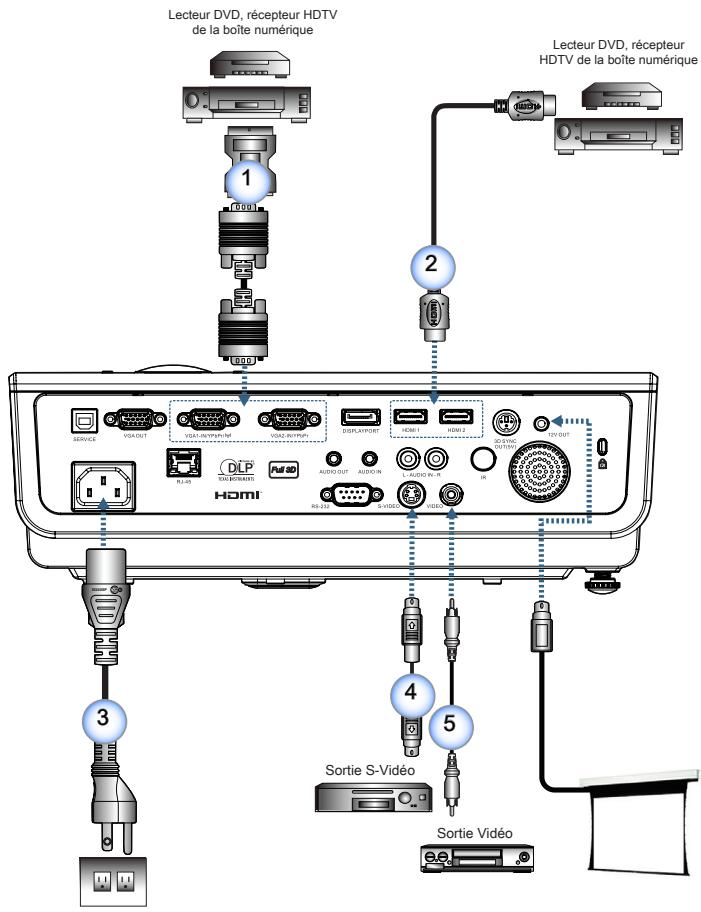

Connector aux sources vidéo

En raison des diverses applications de chaque pays, certaines régions peuvent disposer d'accessoires différents.

La SORTIE 12V est un déclencheur programmable.

Lecteur DVD, récepteur HDTV de la boîte numérique 1 2 3 4 5 Sortie S-Video Sortie Vidéo Lecteur DVD, récepteur HDTV de la boîte numérique

1..... Adapatateur SCART RVB/S-Veréo (Accessoire Optionnel)
2......Câble HDMI (Accessoire Optionnel)
3....Cordon d'alimentation
4......Câble S-Viséo (Accessoire Optionnel)
5......Câble vidéo composite (Accessoire Optionnel)

Mettez le projecteur sous/hors tension

Allumer le projecteur

Mettez d'abord le projecteur sous tension puis sélectionnez les sources du signal.

1. Enlevez le protège-objectif.
2. Branchez le cordon d'alimentation sur le projecteur.
3. Allumez les périphériques connectés.
4. Assurez-vous que le voyant DEL d'alimentation clignote bien, puis appuyez sur le bouton marche-arrêt pour allumer le projecteur.

L'écran de démarrage avec le logo du projecteur s'affiche et les périphériques connectés sont détectés. Si un ordinateur portable est connecté, appuyez sur les touches appropriées du clavier de l'ordinateur pour faire basculer la sortie de l'écran sur le projecteur. (Pour savoir quelle est la combinaison de touches Fn utilisée pour faire basculer la sortie de l'écran, veuillez vous reporter au manuel de l'ordinateur portable.)

Voir Paramètres de sécurité page 35 si le verrou de sécurité a été activé.

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

12V OUT (SORTIE 12V) est un déclencheur programmable.

Optoma DLP PROJECTION SYSTEM

1. Si plus d'un périphérique d'entrée est connecté, appuyez plusieurs fois sur le bouton « Source » pour basculer d'un périphérique sur l'autre.

Pour sélectionner directement la source, voir page 19.

RVB analogique

1024 x 768 @ 60 Hz

Mise or tension du projecteur

1. Appuyez sur le bouton « ⏻ » de la télécommande ou sur le bouton « 📄 » sur le panneau du projecteur pour éteindre le projecteur. La première fois, le message suivant s'affiche.

Mise hors tension?

Pressez de nouveau M/A

Appuyez à nouveau sur le bouton pour confirmer la mise hors tension. Si vous n'appuyez pas sur le bouton, le message s'efface dans les 5 secondes.

1. La DEL d'alimentation clignote vert (1 sec marche, 1sec arrêt) et les ventilateurs accélèrent pendant l'arrêt du cycle de refroidissement. Le projecteur atteint le mode veille aussitôt que la DEL d'alimentation clignote vert (2 sec marche, 2 sec arrêt).

Si vous remettez le projecteur en marche, vous devez attendre que le projecteur ait exécuté le cycle de refroidissement et passe en mode d'attente. En mode d'attente, appuyez sur le bouton « ⏻ » situé à l'arrière du projecteur ou sur « ⏻ » situé sur la télécommande pour relancer le projecteur.

1. Débranchez le cordon d'alimentation de la prise électrique et du projecteur uniquement lorsque le projecteur est en mode veille.

Indicateur d'avertissement

Contactez le centre de service si le projecteur affiche ces symptômes. Voir la page 84 pour de plus amples informations.

Lorsque l'indicateur DEL s'allume en rouge, le projecteur se met automatiquement hors tension. Veuillez prendre contact avec votre revendeur local ou avec le centre de réparation. Reportez-vous à la page 64.

Lorsque l'indicateur DEL s'allume en rouge fixe (non clignotant), le projecteur se met automatiquement hors tension. Dans des conditions normales, le projecteur se rallume une fois qu'il a refroidi. Si le problème persiste, veuillez prendre contact avec votre revendeur local ou avec votre centre de réparation. Reportez-vous à la page 64.

Réglage de l'image projetée

Réglage de la hauteur du projecteur

• La table ou le support sur lequel se trouve le projecteur doit être de niveau et stable.
• Placez le projecteur de façon à ce qu'il soit perpendiculaire à l'écran.
• Pour votre sécurité personnelle, veuillez fixer correctement les câbles.

Le projecteur est muni d'un pied élévateur pour le réglage de la hauteur de l'image.

Pour relever l'image:

Soulevez le projecteur ① et appuyez sur le bouton de réglage de la hauteur ②.

Le dispositif de réglage de la hauteur descend ③.

Pour rabaisser l'image:

Appuyez sur le bouton de réglage de la hauteur et posez doucement le projecteur.

Réglage des dimensions de la projection de l'image (XGA)

Hauteur de l'image Angle de correction du trapèze Distance de projection A

300" (overdrive) pour l'Asie.

Longueur diagonale (en po) de l'écran de 4:3	Dimensions de l'écran L X H (4:3)				Distance de projection (P)				Décaler (A)
	(m)		(pieds)		(m)		(pieds)
	Largeur	Hauteur	Largeur	Hauteur	large	télé	large	télé	(m)	(pieds)
30"	0,61	0,46	2,00	1,50	1,10	1,28	3,60	4,20	0,06	0,19
40"	0,81	0,61	2,67	2,00	1,46	1,71	4,80	5,60	0,08	0,25
60"	1,22	0,91	4,00	3,00	2,19	2,56	7,20	8,40	0,11	0,37
80"	1,63	1,22	5,33	4,00	2,93	3,41	9,60	11,20	0,15	0,49
100"	2,03	1,52	6,66	5,00	3,66	4,27	12,00	14,00	0,19	0,62
120"	2,44	1,83	8,00	6,00	4,39	5,12	14,40	16,80	0,23	0,74
140"	2,84	2,13	9,33	7,00	5,12	5,97	16,80	19,59	0,26	0,86
160"	3,25	2,44	10,66	8,00	5,85	6,83	19,20	22,39	0,30	0,99
190"	3,86	2,90	12,66	9,50	6,95	8,11	22,79	26,59	0,36	1,17
230"	4,67	3,51	15,33	11,50	8,41	9,81	27,59	32,19	0,43	1,42
280"	5,69	4,27	18,66	14,00	10,24	11,95	33,59	39,19	0,53	1,73
300"	6,10	4,57	19,99	15,00	10,97	-	35,99	-	0,56	1,85

Réglage des dimensions de la projection de l'image (1080p)

Hauteur de l'image Angle de correction du trapèze Distance de projection A

Longueur diagonale (en po) de l'écran de 16:9	Dimensions de l'écran L X H (16:9)				Distance de projection (P)				Décaler (A)
	(m)		(pieds)		(m)		(pieds)
	Largeur	Hauteur	Largeur	Hauteur	large	télé	large	télé	(m)	(pieds)
30"	0,66	0,37	2,18	1,23	-	1,28	-	4,18	0,06	0,18
40"	0,89	0,50	2,90	1,63	1,40	1,70	4,59	5,58	0,07	0,25
60"	1,33	0,75	4,36	2,45	2,10	2,55	6,88	8,36	0,11	0,37
80"	1,77	1,00	5,81	3,27	2,80	3,40	9,18	11,15	0,15	0,49
100"	2,21	1,25	7,26	4,08	3,50	4,25	11,47	13,94	0,19	0,61
120"	2,66	1,49	8,71	4,90	4,20	5,10	13,77	16,73	0,22	0,74
140"	3,10	1,74	10,17	5,72	4,9	5,95	16,06	19,52	0,26	0,86
160"	3,54	1,99	11,62	6,54	5,60	6,80	18,36	22,31	0,30	0,98
190"	4,21	2,37	13,80	7,76	6,65	8,08	21,80	26,49	0,35	1,16
230"	5,09	2,86	16,70	9,39	8,04	9,78	26,39	32,07	0,43	1,41
280"	6,20	3,49	20,33	11,44	9,79	11,90	32,12	39,04	0,52	1,72
300"	6,64	3,74	21,78	12,25	10,49	-	34,42	-	0,56	1,84

Commandes de l'utilisateur

Or Test Mouse Pattern Switch F1 F2 Mode AV Mute ENTER Info. Source Re-Sync Volume V Keystone Menu Pg Format Zoom Remote VGA1 S-Video HDMI1 HDMI2 VGA2 Video DVI BNC YPbPr Disp-Port 3D

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Télécommande

Utilisation de la télécommande
Power On/Off(Marche/Arrêt)	Voir la section « Mise hors tension du projecteur », page 14.Voir la section « Mise sous tension du projecteur », page 13.
Test Pattern(Motif de test)	Voir la section « Motif de test », page 44.
Mouse Switch(Commutateur de la souris)	Lorsque vous branchez votre PC au projecteur via USB, appuyez sur “Commutateur de la souris” pour activer/désactiver le mode souris et prenez la commande de votre PC à l’aide de la télécommande.
Function 1(Fonction 1) (F1)	Voir la section « Fonction 1 », page 47.
Function 2(Fonction 2) (F2)	Voir la section « Fonction 2 », page 47.
Mode( [IMAGE] )	Mode - Voir la section « Mode d’affichage », page page 23.En mode souris, utilisez [IMAGE] pour émuler le clic gauche de la souris USB via USB.
AV Mute(Sourdine AV)( [IMAGE] )	AV muet - Éteint/allume temporairement l’audio et la vidéo.En mode souris, utilisez [IMAGE] pour émuler le clic droit de la souris USB via USB.
Quatre touches de sélection directionnelles	1. Utilisez ▲▼◀▶ pour sélectionner les objets ou faire des réglages à votre sélection.2. En mode souris, utilisez ▲▼◀▶ pour émuler les touches directionnelles.
Enter(Entrée)	1. Confirmez votre choix d’éléments.2. En mode souris, pour l’émulation de la touche de saisie du clavier.
Info.(Informations)	Voir la section « Informations », page 45.
[IMAGE] Laser	Appuyez sur [IMAGE] pour faire fonctionner le pointeur à l’écran.NE PAS DIRIGER VERS LES YEUX.
Source	Appuyez sur « Source » pour rechercher la source.
Re-Sync	Synchronise automatiquement le projecteur sur la source d’entrée.
Menu	Pressez « Menu » pour lancer le menu OSD (on-screen display). Pour quitter l’OSD, pressez de nouveau « Menu ».

Commandes de l'utilisateur

Or Test Mouse Pattern Switch 1 F1 F2 Mode AV Mute ENTER Info. Source Re-Sync Volume V Keystone Menu Pg Format Zoom Remote VGA1 B-Video HDMI1 HDMI2 VGA2 Video DVI BNC YPSPr Display Port 3D

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Utilisation de la télécommande
Volume +/-	Appuyez sur « Volume +/- » pour régler le volume.
V Keystone +/- (Trapèze V +/-)	Règle la distorsion d'image causée par l'inclinaison du projecteur. ( ± 30 degrés)
Format	Voir la section « Format », page 29.
Zoom	Appuyez sur « Zoom » pour faire un zoom arrière sur les images.
Remote ID (ID télécommande)	Appuyez jusqu'à ce que le voyant DEL clignote puis appuyez sur 01-99 pour configurer le code de télécommande.
Remote All (Tout télécommande)	Appuyez pour définir le code télécommande sur tous.
VGA1	Appuyez sur « VGA1 » pour sélectionner la source du connecteur VGA-ENTREE.
S-Video (S-Viséo)	Appuyez sur « S-Viséo » pour sélectionner la source S-Viséo.
HDMI	Appuyez sur « HDMI pour choisir la source HDMI.
Re-sync	Permet de synchroniser automatiquement le projecteur à la source d'entrée.
VGA2	Appuyez sur « VGA2 » pour sélectionner la source du connecteur VGA-ENTREE.
Video (Viséo)	Appuyez sur « Vidéo » pour sélectionner la source de Vidéo composite.
DVI	Appuyez sur « DVI » pour choisir la source depuis un connecteur DVI-D.
BNC	Appuyez sur « BNC » pour choisir la source BNC.
YPbPr	Appuyez sur « YPbPr » pour choisir la source YPbPr.
DisplayPort	Appuyez sur « DisplayPort » pour choisir la source DisplayPort.
3D (Trois dimensions)	Appuyez sur « Trois dimensions » pour activer/désactiver le menu 3D.

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran multilingues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment procéder

1. Pour ouvrir le menu OSD, pressez « Menu » sur la télécommande ou le pavé de touches du projecteur.
2. Lorsque l'OSD s'affiche, utilisez les touches ◀▶ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, pressez la touche ▲▼ ou « Entrée » pour entrer dans le sous-menu.
3. Utilisez les touches ▲▼ pour sélectionner l'élément souhaité et réglez les paramètres avec les touches ◀▶.
4. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Pressez « Entrée » pour confirmer et l'écran retournera au menu principal.
6. Pour quitter, pressez de nouveau « Menu ». Le menu OSD reviendra au dernier niveau et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu Principal IMAGE AFFICHER MENU OPTIONS Sous-menu IMAGE Mode Affichage Luminosité Contraste Netteté Couleur Teinte Avancé Remise à zéro Présentation 0 0 0 0 0 0 Réglage Haut Bas Sélectionner Menu Quitter le Menu

Commandes de l'utilisateur

Arborescence du menu

Commandes de l'utilisateur


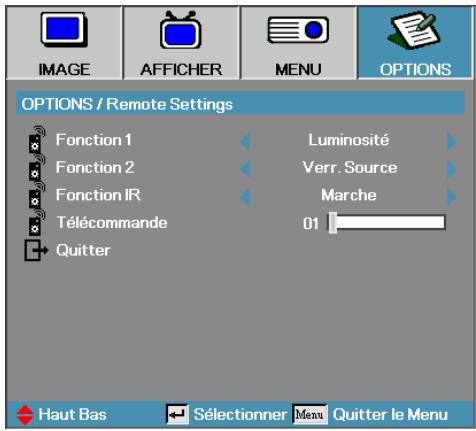

    P["OPTIONS | Réglages télécommande"] --> Q["Fonction 1"]
    P --> R["Fonction 2"]
    P --> S["Fonction IR"]
    P --> T["Code télécommande"]
    P --> U["Quitter"]

    V["OPTIONS | Avancé"] --> W["Allumage direct"]
    V --> X["Signal en route"]
    V --> Y["Arrêt Auto (min)"]
    V --> Z["Mode Veille (min)"]
    V --> AA["Redémarrage rapide"]
    V --> AB["Mode puissance (Veille)"]
    V --> AC["Quitter"]

    AD["OPTIONS | Paramètres Lampe"] --> AE["Heures de lampe"]
    AD --> AF["Rappel de Lampe"]
    AD --> AG["Mode Lumineux"]
    AD --> AH["Mise à zéro lampe"]
    AD --> AI["Quitter"]

    AJ["VGA 1/VGA 2/Video/S-Video/HDMI 1/HDMI 2/Display Port/Quitter"] --> AK["Marche/Arrêt"]
    AJ --> AL["Marche/Arrêt"]
    AJ --> AM["Marche/Arrêt"]
    AJ --> AN["Aucun/Grille/Blanc"]
    AJ --> AO["Bleu/Noir/Rouge/Vert/Blanc"]

    AP["Luminosité/Contraste/Couleur/Temp./Couleur/Gamma"] --> AQ["Verr. Source/Projection/Paramètres Lampe/Muet/Zoom numérique"]
    AP --> AR["Marche/Arrêt"]
    AP --> AS["Tout ~ 99"]

    AT["Marche/Arrêt"] --> AU["Marche/Arrêt"]
    AT --> AV["Actif/ECO"]

    AW["Lumineux/Dynamic/Eco+"] --> AX["Oui/Non"]

IMAGE Mode Affichage Luminosité Contraste Netteté Couleur Teinte Avancé Remise à zéro Présentation 0 0 0 0 0 0 Haut Bas Sélectionner Menu Quitter le Menu


Mode Affichage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

Présentation : Bonnes couleurs et luminosité provenant de l'entrée PC.
Luminosité : Luminosité maximale depuis l'entrée PC.
▶ Film : Pour le home cinéma.
sRGB : Couleurs précises standardisées.
Tableau noir: Ce mode doit être sélectionné pour obtenir des paramètres de couleur idéaux lors de la projection sur un tableau (vert).
▶ DICOM SIM: Ce mode d'affiche simule les performances de niveaux de gris/gamma de l'équipement utilisé pour l'imagerie numérique et les communications en médecine (DICOM).

Important : Ce mode ne doit JAMAIS être utilisé pour des diagnostics médicaux, il ne sert qu'à des fins d'apprentissage et de formation.

Utilisateur: Réglages propres à l'utilisateur.
Trois dimensions: Paramètre ajustable par l'utilisateur pour la visualisation de 3D.

Luminosité

Règle la luminosité de l'image.

Appuyez sur ◀ pour assombrir l'image.
Appuyez sur ▶ pour éclaircir l'image.

Commandes de l'utilisateur

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

Appuyez sur ◀ pour diminuer le contraste.
Appuyez sur ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Appuyez sur ◀ pour diminuer la netteté.
Appuyez sur ▶ pour augmenter la netteté.

Couleur

Ajuste une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

Appuyez sur ◀ pour réduire la quantité de couleur de l'image.
Appuyez sur ▶ pour augmenter la quantité de couleur de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur ◀ pour augmenter la quantité du rouge sur l'image.
Appuyez sur ▶ pour augmenter la quantité de rouge dans l'image.

Avancé

Accédez au menu Avancé. Sélectionnez des options d'affichage avancées telles que Réduction Bruit, BrilliantColor™, Gamma, Temp. Couleur, Echelle Chroma., Color Matching, Signal, puis Quitter. Voir page 25 pour plus d'informations.

IMAGE / Avancé Réduction Bruit 5 BrilliantColor™ 5 Gamma Film Temp. Couleur Standard Echelle Chroma. AUTO Color Matching Signal Quitter Haut Bas Sélectionner Menu Quitter le Menu

Image | Avancé

Réduction Bruit

La réduction du bruit adaptative pour les mouvements réduit la quantité de bruit visible pour les signaux entrelacés. La plage va de « 0 » à « 10 ». (0=Désactivé)

BrilliantColor™

Cet élément réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans l'image. La plage s'étend de 1 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimum.

Gamma

Choisissez le type Gamma depuis Film, Vidéo, Standard.

Temp. Couleur

Règle la température des couleurs. A une température plus basse, l'écran apparaît plus froid, à une température plus élevée, l'écran apparaît plus chaud.

Echelle Chroma.

Sélectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Pour HDMI uniquement : Sélectionnez la matrice de couleurs entre Auto, RVB (0-255), RVB (16-235), YUV.

Commandes de l'utilisateur

Color Matching

Accédez au menu Color Matching. Voir page 27 pour plus d'informations.

Signal

Entrez dans le menu Signal. Configurez les propriétés de signal du projecteur. La fonction est disponible quand la source d'entrée prend en charge VGA 1/VGA 2. Voir la page 28 pour plus d'informations.

IMAGE / Avancé / Color Matching Rouge Vert Bleu Cyan Magenta Jaune Blanc Remise à zéro Quitter Haut Bas Sélectionner Menu Quitter le Menu

Image | Avancé | Color Matching

Couleurs (Sauf blanc)

Appuyez sur ▲▼ pour sélectionner une couleur et appuyez sur « Entrée » pour ajuster la teinte, la saturation et le gain.

IMAGE / Avancé / Color Matching / Rouge Teinte 0 Saturation 0 Gain 0 Quitter Haut Bas Sélectionner Menu Quitter le Menu

• Le vert, le bleu, le cyan, le jaune et le magenta peuvent être ajustés séparément avec la teinte/saturation et le gain de chaque couleur.
  • Le blanc peut être ajusté avec Rouge, Vert ou Bleu.

Appuyez sur ▲▼ pour sélectionner Teinte, Saturation ou Gain et appuyez sur ◀▶ pour ajuster les paramètres.

Blanc

Appuyez sur ▲▼ pour sélectionner Blanc et appuyez sur « Entrée ».

IMAGE / Avancé / Color Matching / Blanc Rouge 0 Vert 0 Bleu 0 Quitter Haut Bas Sélectionner Max Quitter le Menu

Appuyez sur ▲▼ pour sélectionner Rouge, Vert ou Bleu et appuyez sur ◀▶ pour ajuster les paramètres.

Remise à zéro

Redéfinit tous les paramètres de couleur à leurs valeurs d'usine.

Commandes de l'utilisateur

IMAGE / Avancé / Signal AUTO Fréquence Suivi Position Horiz. Position Vert. Quitter Activer 0 0 0 0 Haut Bas Sélectionner Menu Quitter le Menu

Image | Avancé | Signal

AUTO

Placez Automatique sur Marche ou Arrêt pour verrouiller ou déverrouiller les fonctions Phase et Fréquence.

Désactiver—Arrêt verrouillage auto.
▶ Activer—Marche verrouillage auto.

Fréquence

Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous voyez apparaître une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage.

Suivi

Phase synchronise la phase du signal d'affichage avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour la corriger.

Position Horiz.

Appuyez sur ◀ pour déplacer l'image à gauche.
Appuyez sur ▶ pour déplacer l'image à droite.

Position Vert.

Appuyez sur ◀ pour déplacer l'image vers le bas.
Appuyez sur ▶ pour déplacer l'image vers le haut.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS AFFICHER Format Zoom Masquage Déplacement H Déplacement V Trapèze V Trapèze auto 3D Trois dimensions 4:3 0 0 0 0 0 Arrêt Haut Bas Sélectionner Menu Quitter le Menu

Afficher

Format

Utilisez cette fonction pour choisir le rformat d'image souhaité.

4:3 : Ce format est destiné aux sources d'entrée 4x3 non avancées pour TV à grand écran.
16:9: Ce format est destiné aux sources d'entrée 16x9, par exemple les HDTV et DVD avancées pour TV à grand écran.
LBX: Le format est pour les sources boîte aux lettres non 16/9 et pour les utilisateurs qui utilisent un objectif 19/9 pour afficher un rapport d'aspect de 2,35/1 avec une pleine résolution.
Natal : Dépend de la résolution de la source d'entrée – Aucune mise à l'échelle n'est effectuée.
Auto : Sélectionne automatiquement le format approprié.

Commandes de l'utilisateur

Zoom

Appuyez sur ◀ pour réduire la taille d'une image.
Appuyez sur ▶ pour agrandir une image sur l'écran de projection.

Masquage

La fonction Masquage supprime le bruit d'une vidéo. Appliquez le Masquage à l'image pour supprimer le bruit d'encodage vidéo au bord de la source vidéo.

Déplacement H

Déplace la position de l'image projetée horizontalement.

Appuyez sur ◀ pour déplacer l'image à gauche sur l'écran de projection.
Appuyez sur ▶ pour déplacer l'image à droite sur l'écran de projection.

Déplacement V

Déplace la position de l'image projetée verticalement.

Appuyez sur ▶ pour déplacer l'image vers le haut sur l'écran de projection.
Appuyez sur ◀ pour déplacer l'image vers le bas sur l'écran de projection.

Trapèze V

Appuyez sur ◀ ou ▶ pour compenser la déformation verticale de l'image quand le projecteur présente un angle par rapport à l'écran.

Trapèze auto

Appuyez sur ◀ ou ▶ pour activer ou désactiver Trapèze auto.

Trois dimensions

Accédez au menu 3D. Sélectionnez des options 3D comme Mode 3D, 3D->2D, Format 3D et Inversion sync 3D. Voir page 31 pour plus d'informations.

IMAGE AFFICHER MENU OPTIONS AFFICHER / Trois dimensions 3D Mode 3D Lien DLP 3D Format 3D AUTO 3D->2D Trois dimensions 3D Invers. Sync 3D Arrêt Quitter Haut Bas Sélectionner Menu Quitter le Menu

Afficher | Trois dimensions

Mode 3D

DLP Link : Sélectionnez DLP Link pour utiliser des paramètres optimisés pour les lunettes 3D DLP Link.
VESA 3D : Sélectionnez VESA 3D pour utiliser des paramètres optimisés pour des images 3D basées sur IR.

3D→2D

Appuyez sur ◀ ou ▶ pour afficher du contenu 3D en 2D (Gauche) ou 2D (Droite) sans lunettes 3D pour apprécier du contenu 3D. Ce paramètre peut également être utilisé pour des installations 3D passives sur projecteur double.

Format 3D

Auto : Quand un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement. (Pour les sources HDMI 1.4 3D uniquement)
SBS : Afficher le signal 3D au format côte-à-côte
Haut et bas : Afficher le signal 3D au format haut-bas
Cadre séquentiel : Afficher le signal 3D au format cadre séquentiel.

Invers. Sync 3D

Appuyez sur ◀ ou ▶ pour activer ou désactiver la fonction Invers. Sync 3D qui permet d'inverser les images.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS MENU Langue Projection Pos. Menu Sécurité ID Projecteur 00 Arrangements audio Avancé Réseau Haut Bas Sélectionner Menu Quitter le Menu

Menu

Langue

Accéder au menu Langue. Choisissez le menu OSD multilingue. Voir en page 34 pour plus d'informations.

Projection

Sélectionner la méthode de projection:

P Bureau Avant
Le paramètre d'usine par défaut.
9 Bureau Arrière
Quand vous sélectionnez cette fonction, le projecteur renverse l'image de manière à ce que vous puissiez projeter derrière un écran translucide.
d Avant Plafond
Quand vous sélectionnez cette fonction, le projecteur retourne l'image pour une projection depuis plafond.
b Plafond Arrière
Quand vous sélectionnez cette fonction, le projecteur renverse l'image et la retourne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.

Pos. Menu

Choisissez l'emplacement du menu sur l'écran d'affichage.

Sécurité

Accéder au menu Sécurité. Accéder au caractéristiques de sécurité du projecteur.

Voir en page 35-37 pour plus d'informations.

Commandes de l'utilisateur

ID Projecteur

Sélectionnez un ID de projecteur à deux chiffres de 00 à 99.

Arrangements audio

Accéder au menu Audio. Régler les propriétés du niveau audio. Voir en page 38 pour plus d'informations.

Avancé

Accédez au menu Avancé. Choisissez l'écran à afficher pendant le démarrage. Voir en page <?> pour plus de d'informations.

Réseau

Permet un accès aux contrôles des commandes Web, PJ-Link, et IP. Voir en page 40 pour plus d'informations.

Commandes de l'utilisateur

MENU / Langue Langue Quitter English Italiano Polski Norsk/Dansk 繁體中文 한국어 Čeština Türkçe Romanian Haut Bas Français Deutsch Español Nederlands Suomi 简体中文 Русский عربية فارسی Inggris Français Português Svenska Еллгнікá 日本語 Magyar الله Tiếng Việt Quitter le Menu

Menu | Langue

Langue

Choisir le menu OSD multilingue. Appuyez sur « Entrée » dans le sous-menu et utilisez ensuite la touche gauche (◀) ou droite (▶) pour choisir votre langue.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS MENU / Sécurité Paramètres de sécurité Arrêt Sécurité Horloge Changer mot passe Quitter Haut Bas Sélectionner Menu Quitter le Menu

Menu | Sécurité

Paramètres de sécurité

Active ou désactive le mot de passe de sécurité.

▶ Marche—le mot de passe actuel est requis pour allumer le projecteur et accéder au menu Sécurité.
Arrêt—aucun mot de passe n'est exigé après la mise sous tension du système.

Le mot de passe par défaut : 1, 2, 3, 4, 5.

Lorsque la sécurité est activée, l'écran suivant apparaît au démarrage et avant que l'accès au menu Sécurité ne soit autorisé :

Mot de passe

Commandes de l'utilisateur

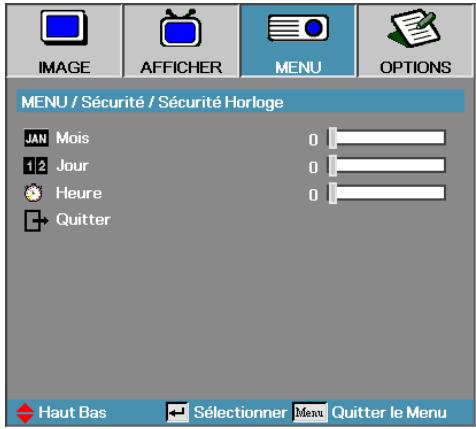

Sécurité Horloge

Accéder sous-menu Sécurité horloge.

IMAGE AFFICHER MENU OPTIONS MENU / Sécurité / Sécurité Horloge JAN Mois 1/2 Jour Heure Quitter 0 0 0 Haut Bas Sélectionner Menu Quitter le Menu

Entrez les mois, les jours et les heures durant lesquels le projecteur peut être utilisé sans entrer le mot de passe. Le fait de quitter le menu Réglages active la Sécurité Horloge.

Une fois qu'il est activé, le projecteur nécessite un mot de passe aux dates et heures spécifiées pour permettre d'activer et d'accéder au menu de sécurité.

Si le projecteur est en cours d'utilisation et que la Sécurité Horloge est active, l'écran suivant s'affiche pendant 60 secondes avant que le mot de passe ne soit requis.

Mot de passe

Commandes de l'utilisateur

En cas de saisie de trois mots de passe erronés, l'appareil s'éteint au bout de 10 secondes.

Changer mot passe

Utiliser ce sous- menu pour changer le mot de passe de sécurité pour le projecteur.

1. Sélectionner Changer mot passe dans le sous-menu Sécurité. La boîte de dialogue Confirmer modification mot de passe apparaît.
2. Sélectionnez Oui.

Mot de passe

1. Entrez le mot de passe par défautd <1> <2> <3> <4> <5>. Un second écran de mot de masse s'affiche.

Mot de passe Enregistrer mot de passe Confirmer mot de passe Menu Quitter le Menu

1. Entrez deux fois le nouveau mot de passe pour confirmer.

Si les nouveaux mots de passe ne correspondent pas, l'écran de mot de passe réapparaît.

Commandes de l'utilisateur

MENU / Arrangements audio Haut parleur interne Muet Volume Entrée audio Quitter Arrêt Arrêt 5 Val. par défaut Haut Bas Sélectionner Menu Quitter le Menu

Menu | Arrangements audio

Haut parleur interne

Arrêt—éteint le haut-parleur interne.
Marche-allume le haut-parleur interne.

Muet

Activer ou désactiver l'audio.

Arrêt—le volume du haut-parleur et de la sortie audio sont désactivés.
Marche-le volume du haut-parleur et de la sortie audio sont activés.

Volume

Appuyez sur ◀ pour diminuer le volume.

Appuyez sur ▶ pour augmenter le volume.

Entrée Audio

Appuyez sur ◀▶ pour sélectionner la source d'entrée audio.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS MENU / Avancé Logo Logo Capture logo Légendage Quitter Optoma Arrêt Haut Bas Sélectionner Menu Quitter le Menu

Menu | Avancé

Seul un écran de démarrage peut être enregistré à la fois. Les instantanés suivants écrasent les fichiers précédents limités en 1920 x 1200 (Voir tableau en annexe)

Logo

Sélectionnez l'écran à afficher au démarrage.

Optoma—l'écran de démarrage par défaut fourni.
Neutre—la couleur de fond.
Utilisateur—capture d'écran personnalisée utilisant la fonction Capture du logo.

Capture logo

Capturez un écran affiché afin de l'utiliser comme écran de démarrage.

1. Affichez l'écran désiré sur le projecteur.
2. Sélectionnez Capture du logo dans le menu Avancé. Un écran de confirmation apparaît.

Confirmer capture d'écran Annuler OK

1. Sélectionnez OK. Capture d'écran en cours s'affichera. Une fois terminé, Capture d'écran réussie s'affichera. L'écran capturé est enregistré comme Utilisateur dans le menu Logo.

Légendage

Sélectionnez l'écran pour afficher le légendage.

Arrêt-le paramètre fourni par défaut.
CC1 / CC2–le texte du sous-titre s'affiche si disponible.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS MENU / Réseau Paramètres LAN Paramètres de contrôle Quitter Haut Bas Sélectionner Menu Quitter le Menu

Menu | Réseau

Paramètres LAN

Accédez au menu Paramètres LAN. Voir page 41 pour plus d'informations.

Paramètres de contrôle

Accédez au menu Paramètres de contrôle. Voir page <?> pour plus d'informations.

MENU / Réseau / Paramètres LAN Statut du réseau DHCP Adresse IP Masque s.-réseau Passerelle DNS Appliquer Adresse MAC [CB:0A:A8:93:FB:44] Quitter Haut Bas Sélectionner Menu Quitter le Menu

Menu | Paramètres LAN

Le sous-menu Réseau est accessible si un câble réseau est connecté.

Si la connexion est réussie, l'affichage OSD affiche la boîte de dialogue suivante.

Statut du réseau—pour afficher les informations du réseau.
DHCP:

Marche: Attribuer automatiquement une adresse IP au projecteur à partir du serveur DHCP.

Arrêt: Attribuer manuellement une adresse IP.

Adresse IP—Sélectionnez une adresse IP.
Masque s.-réseau—Sélectionnez le numéro du masque de sousréseau.
▶ Passerelle—Sélectionnez la passerelle par défaut du réseau connecté au projecteur.
DNS—Sélectionnez le numéro DNS.
Appliquer—Appuyer sur « Entrée » pour appliquer la sélection.
Adresse MAC—lecture seule.

Commandes de l'utilisateur

MENU / Réseau / Paramètres de contrôle Crestron Extron PJ Link AMX Device Discovery Telnet Quitter Marche Marche Marche Marche Marche Haut Bas Sélectionner Menu Quitter le Menu

Menu | Paramètres de contrôle

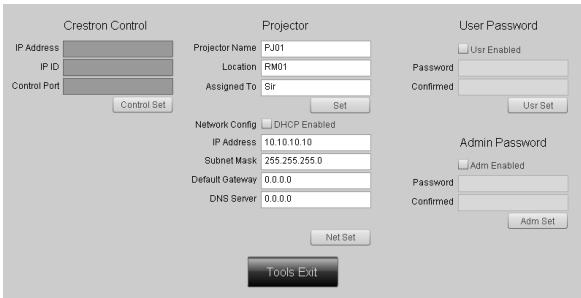

Crestron

Appuyez sur ◀▶ pour activer/désactiver Crestron.

Extron

Appuyez sur ◀▶ pour activer/désactiver Extron.

PJ Link

Appuyez sur ◀▶ pour activer/désactiver PJ Link.

AMX Device Discovery

Appuyez sur ◀▶ pour activer/désactiver AMX Device Discovery.

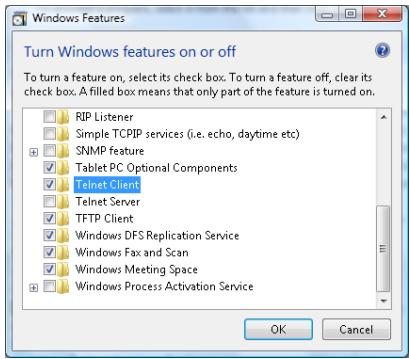

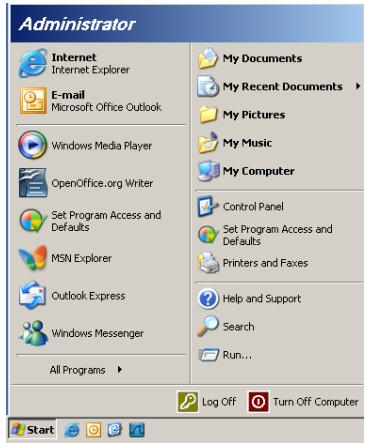

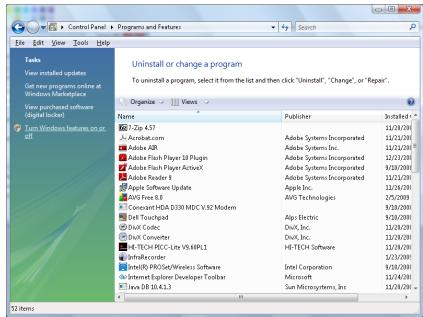

Telnet

Appuyez sur ◀▶ pour activer/désactiver Telnet.

IMAGE AFFICHER MENU OPTIONS OPTIONS Source d'Entrée Verr. Source Haute Altitude Info Cachées Clavier Verrouillé Mire Couleur Arr Plan Reglages télécommande Relais 12V Arrêt Arrêt Arrêt Aucun Arrêt Arrêt Haut Bas Sélectionner Menu Quitter le Menu

Options

Sources d'Entrée

Accéder au sous-menu Source d'entrée. Sélectionner les sources à balayer pour au démarrage. Voir en page 46 pour plus d'informations.

Verr. Source

Verrouiller la source d'entrée actuelle comme seule source disponible, même si le câble est débranché.

• Marche—seule la source actuelle est reconnue comme source d'entrée.
  Arrêt—toutes les sources sélectionnées dans Options | Source d'entrée sont reconnues comme sources d'entrée.

Haute Altitude

Règle la vitesse du ventilateur suivant l'environnement.

• Marche—augmente la vitesse du ventilateur pour une température, humidité ou altitude élevée.
  Arrêt—vitesse de ventilateur normale pour des conditions normales.

Info Cachées

Supprimer les messages d'information sur l'écran du projecteur.

• Marche—aucun message d'état n'apparaît à l'écran pendant l'utilisation.
  Arrêt—des messages d'état apparaissent à l'écran pendant le fonctionnement.

Commandes de l'utilisateur

Appuyez 5 s sur la touche « Entrée » du clavier pour le déverrouiller

Clavier Verrouillé

Verrouille les boutons du panneau du projecteur.

Marche—un message d'avertissement s'affiche pour confirmer le verrouillage du clavier.

Arrêt—les fonctions du clavier du projecteur sont normales.

Mire

Affiche un motif de test. Choisissez entre Grille, Blanc et Aucun.

Couleur Arr Plan

Sélectionnez la couleur d'arrière-plan désirée pour l'image projetée quand aucune source n'est détectée.

Reglages télécommande

Accédez aux paramètres de la Télécommande. Voir page 47 pour plus d'informations.

Relais 12V

Appuyez sur ◀▶ pour activer ou non la sortie Relais 12V.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS OPTIONS Avancé Paramètres Lampe Informations Remise à zéro Haut Bas Sélectionner Menu Quitter le Menu

Avancé

Accéder au menu Avancé. Voir en page 48-49 et pour plus de détails.

Paramètres Lampe

Accèder au menu Paramètres Lampe. Voir en page 50-51 pour plus de détails.

Informations

Affiche les informations du projecteur.

Remise à zéro

Réinitialiser toutes les options à leurs paramètres d'usine par défaut.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS OPTIONS / Source d'Entrée VGA1 ✓ VGA2 ✓ Vidéo ✓ S-Vidéo ✓ HDMI1 ✓ HDMI2 ✓ Display Port ✓ Quitter Haut Bas Sélectionner Menu Quitter le Menu

Options | Source d'Entrée

Si toutes les sources sont désélectionnées, le projecteur ne peut pas afficher d'image. Laissez au moins une source sélectionnée.

Source d'Entrée

Utilisez cette option pour activer / désactiver les sources d'entrée. Appuyez sur ▲ ou sur ▼ pour sélectionner une source, appuyez ensuite sur ◀ ou sur ▶ pour l'activité/désactivé. Pressez « Entrée » pour terminer la sélection. Le projecteur ne recherchera pas les entrées désélectionnées.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS OPTIONS / Remote Settings Fonction 1 Luminosité Fonction 2 Verr. Source Fonction IR Marche Télécommande 01 Quitter Haut Bas Sélectionner Menu Quitter le Menu

Configurez la touche F1 comme raccourci pour la fonction Luminosité, Contraste, Couleur, Temp. couleurs ou Gamma.

Fonction 2

Configurez F2 comme raccourci pour la fonction Verrouiller source, Projection, Paramètres lampe, Zoom numérique ou Volume.

Fonction IR

Activer ou désactiver la fonction IR du projecteur.

Télécommande

Appuyez sur ◀▶ pour définir le code personnalisé de la télécommande et appuyez sur « Entrée » pour modifier le paramètre.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS OPTIONS / Avancé Allumage direct Signal marche Arrêt Auto (min) Mode Veille (min) Résumé rapide Mode puissance(Veille) Quitter Arrêt 30 0 Arrêt Eco. Haut Bas Sélectionner Menu Quitter le Menu

Options | Avancé

Allumage direct

Activer ou désactiver Marche directe.

Marche—le projecteur s'allume automatiquement quand l'appareil est alimenté en courant CA.
Arrêt—le projecteur doit être allumé normalement.

Signal marche

Active ou désactive le signal marche.

• Marchele—projecteur s'allume automatiquement lorsqu'un signal actif est détecté.
  Arrêt—désactive l'alimentation sur relais quand un signal actif est détecté.

1. Disponible uniquement quand le mode veille est actif.
2. Si le projecteur est éteint alors qu'une source d'entrée est active (la dernière source d'image s'affiche à l'écran), il ne redémarrera pas à moins que:

a. La source ne soit arrêtée puis qu'une source de signal ne soit redémarrée.
b. Le projecteur ne soit débranché puis rebranché.

1. Un signal activé ignorera « le verrouillage de la source ».

Commandes de l'utilisateur

Arrêt Auto (min)

Régler l'intervalle d'Arrêt Auto. Le projecteur éteint la lampe après 30 minutes sans signal, par défaut. L'avertissement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'éteindra automatiquement 60 sec

Mode Veille (min)

Régler l'intervalle de Mode Veille. Le projecteur s'éteint après la durée d'inactivité spécifiée (quel que soit le signal). L'avertissement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'éteindra automatiquement 60 sec

Résumé rapide

Si Redémarrage rapide est activé, le projecteur peut se remettre à fonctionner rapidement à condition que le projecteur soit rallumé dans les 100 secondes après avoir été éteint.

Mode puissance (Veille)

Eco.: Choisissez « Eco. » pour éviter de gaspiller du courant < 0,5W.
▶ Activé: Choisissez « Activé » pour revenir au mode de veille normal et le port de sortie VGA sera activé.

Lorsque le mode Alimentation (Veille) est réglé sur Eco., le pass-through VGA et Audio, RS-232 et RJ45 seront désactivés lorsque le projecteur est en veille.

Commandes de l'utilisateur

IMAGE AFFICHER MENU OPTIONS OPTIONS / Paramètres Lampe Heures lampe 0 Rappel de Lampe Marche Mode Lumineux Lumineux Mise à zéro lampe Quitter Haut Bas Sélectionner Menu Quitter le Menu

Options | Paramètres Lampe

Heures lampe

Affiche le nombre d'heures d'activité de la lampe. Cet élément est seulement à afficher.

Rappel de Lampe

Activer ou désactiver le rappel de durée de vie de lampe.

Marche—un message d'avertissement s'affiche quand la durée de vie de lampe restante est inférieure à 30 heures.

La lampe atteint la fin de sa vie

Arrêt—aucun message d'avertissement ne s'affiche.

Mode Lumineux

Sélectionner le mode de luminosité de la lampe.

Luminosité—le paramètre par défaut.
Dynamic—permet au projecteur de détecter l'image projetée lumineuse ou sombre en contrôlant automatiquement les faisceaux du projecteur (100% \~ 30%).
Eco+—réglage d'une luminosité plus faible (80% \~ 30%) pour préserver la durée de vie de la lampe.

Commandes de l'utilisateur

Mise à zéro lampe

Après avoir remplacé la lampe, réinitialisez le compteur de lampe afin de refléter précisément la durée de vie de la nouvelle lampe.

1. Sélectionnez « Mise à zéro lampe »

Un écran de confirmation apparaît.

Confirmer réinitialisation lampe Non Oui

1. Sélectionnez Oui pour réinitialiser le compteur de lampe à zéro.

Commandes de l'utilisateur

LAN\_RJ45

• Le projecteur se connecte au LAN, utilisez le câble Ethernet normal.
• Poste à poste (Le PC se connecte directement au projecteur), veuillez utiliser le câble Ethernet croisé.

Pour plus de simplicité et de facilité d'utilisation, le projecteur Optoma offre diverses fonctionnalités de réseau et de gestion distante.

La fonction LAN/RJ45 du projecteur via un réseau, par exemple géré à distance: Marche/Arrêt, paramètres de Luminosité et de Contraste. Ainsi que des informations sur l'état du projecteur, telles que : Source vidéo, Son Muet, etc.

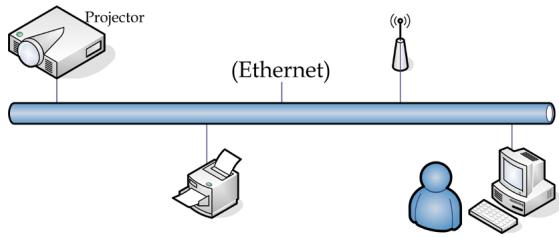

Fonctionnalités Terminal LAN câblé

Le projecteur peut être contrôlé par un PC (Portable) ou d'autres appareils externes via le port LAN/RJ45 et est compatible avec Crestron / Extron / AMX (Device Discovery) / PJLink.

Crestron est une marque déposée de Crestron Electronics, Inc. aux États-unis.
Extron est une marque déposée d'Extron Electronics, Inc. aux États-unis.
AMX est une marque déposée d'AMX LLC aux États-Unis.
PJLink a déposé une demande d'enregistrement de marque et de logo au Japon, aux États-Unis et dans d'autres pays via JBMIA.

Appareils externes pris en charge

Ce projecteur est pris en charge par les commandes spécifiées du contrôleur Crestron Electronics et des logiciels liés (par ex. RoomView®).

http://www.crestron.com/

Le projecteur est conforme pour une prise en charge des appareils Extron pour référence.

http://www.extron.com/

Ce projecteur est pris en charge par AMX (Device Discovery).

http://www.amx.com/

Commandes de l'utilisateur

Ce projecteur prend en charge toutes les commandes de PJLink Class1 (Version 1.00).

http://pjlink.jbmia.or.jp/english/

Pour plus de détails ou d'informations sur les différents types d'appareils externes pouvant être connectés au port LAN/RJ45 et sur la télécommande et le projecteur, ainsi que pour les contrôlés liés pour prendre en charge chaque appareil externe, veuillez contacter le service d'assistance directement.

LAN RJ45

1. Connecter un câble RJ45 aux ports RJ45 sur le projecteur et le PC (Laptop).

HDMI RJ45

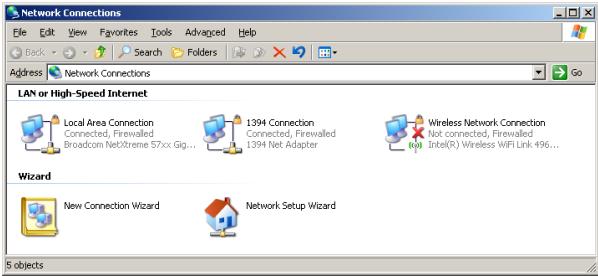

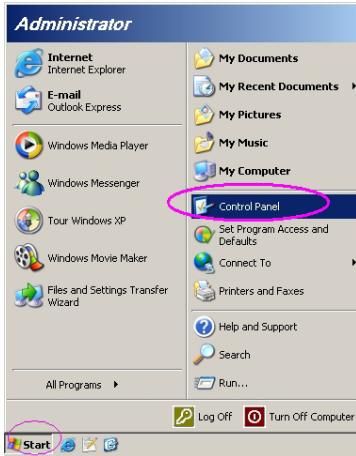

1. Sur le PC (Laptop), sélectionnez Démarrer -> Panneau de configuration -> Connexions réseau.

Commandes de l'utilisateur

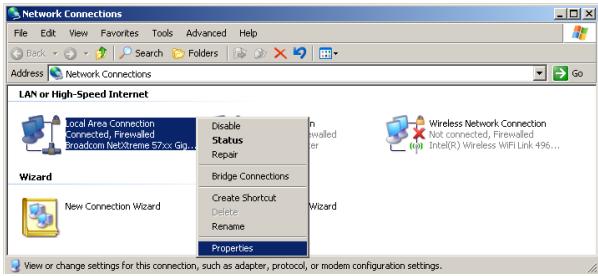

1. Cliquez avec le bouton droit de la souris sur votre Connexion au réseau local et sélectionnez Propriétés.

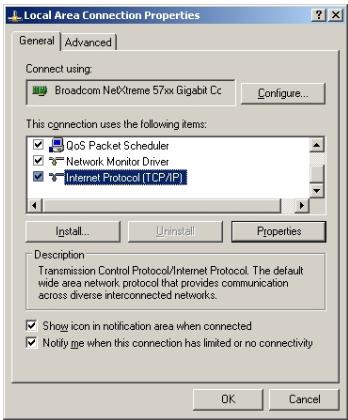

1. Dans la fenêtre Properties, sélectionnez l'onglet Général, et sélectionnez Internet Protocol (TCP/IP).

1. Cliquez sur Propriétés.

1. Renseignez l'adresse IP et le Masque de sous-réseau et appuyez sur OK.

1. Appuyez sur le bouton Menu sur le projecteur.
2. Sélectionnez OSD-> Réglages-> Réseau-> Paramètres LAN.
3. Entrez les données suivantes:

DHCP: Arrêt
Adresse IP: 10.10.10.10
Masque s.-réseau: 255.255.255.0
▶ Passerelle: 0.0.0.0
DNS : 0.0.0.0

1. Appuyez sur « Entrée » / ▶ pour confirmer les paramètres.

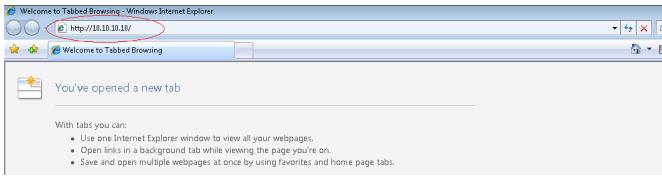

2. Ouvrez un nagivateur Internet (par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0 ou une version ultérieure).

1. Dans la barre d'adresse, entrez l'adresse IP: 10.10.10.10.

Commandes de l'utilisateur

Pour plus d'information, veuillez visiter http://www.crestron.com.

1. Appuyez sur « Entrée » / ▶.

Le projecteur est paramétré pour être géré à distance. La fonction LAN/RJ45 s'affiche comme suit.

Optoma

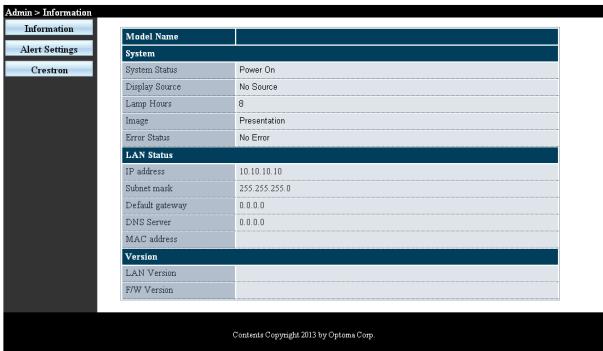

Admin > Information Information Alert Settings Crestron Model Name System System Status Power On Display Source No Source Launch Hours 8 Image Presentation Error Status No Error LAN Status IP address 10.10.10.10 Subnet mask 255.255.255.0 Default gateway 0.0.0.0 DNS Server 0.0.0.0 MAC address Version LAN Version FW Version Contents Copyright 2013 by Optoma Corp.

Power Vol - Mute Vol + SourceList Menu Auto Enter Blank Source Freeze Contrast Brightness Color

Expansion Options

Catégorie	Élément	Longueur de saisir
Contrôle Crestron	Adresse IP	15
	IP ID	3
	Port	5
Projecteur	Nom du projecteur	10
	Emplacement	10
	Alloué à	10
Configuration réseau	DHCP (Activé)	(N/A)
	Adresse IP	15
	Masque de sousréseau	15
	Passerelle par défaut	15
	Serveur DNS	15
Mot de passe utilisateur	Activé	(N/A)
	Nouveau mot de passe	10
	Confirmer	10
Mot de passe administrateur	Activé	(N/A)
	Nouveau mot de passe	10
	Confirmer	10

Pour plus d'information, veuillez visiter http://www.crestron.com.

Préparation des alertes par e-mail

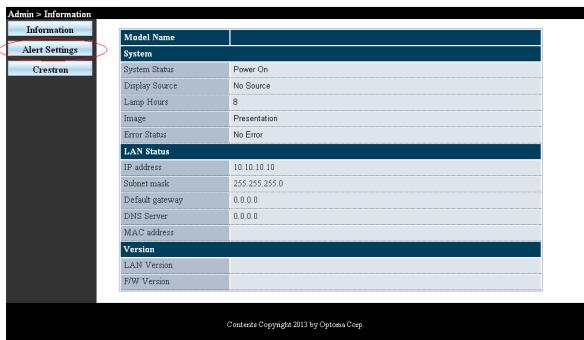

1. Assurez-vous que l'utilisateur est en mesure d'accéder à la page d'accueil de la fonction LAN RJ45 via un navigateur Web (tel que par ex, Microsoft Internet Explorer v6.01/v8.0).
2. Sur la page d'accueil du LAN/RJ45, cliquez sur Alert Settings (Paramétrage des alertes).

Optoma

Commandes de l'utilisateur

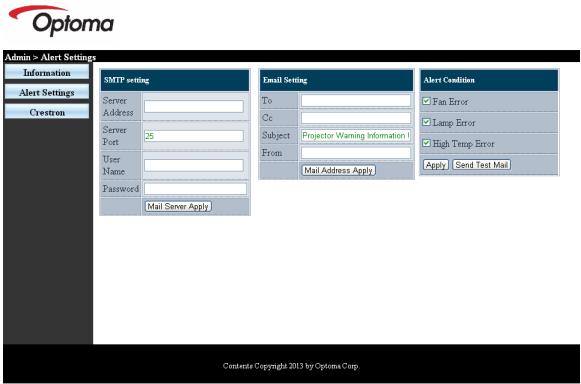

1. Par défaut, ces cases de saisie dans Paramétrage des alertes sont vides.

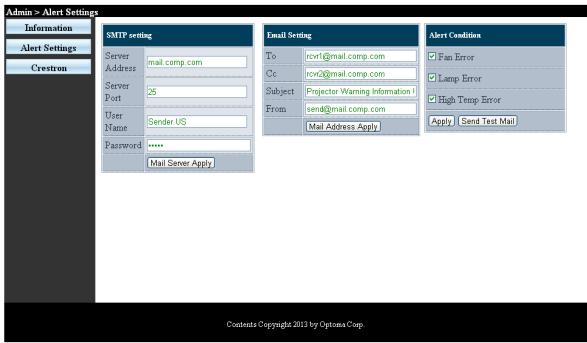

1. Pour envoyer un e-mail d'alerte, saisissez ce qui suit:

Le champ SMTP représente le serveur des e-mails pour l'envoi d'e-mails (protocole SMTP). Ce champ est obligatoire.
Le champ To (A) représente l'adresse du destinataire de l'e-mail (par ex. l'administrateur du projecteur). Ce champ est obligatoire.
Le champ Cc permet d'envoyer une copie de l'alerte à une adresse e-mail spécifiée. Ce champ est facultatif (par ex. l'assistant de l'administrateur du projecteur).
Le champ From (De) représente l'adresse de l'auteur de l'e-mail (par ex. l'administrateur du projecteur). Ce champ est obligatoire.
- Sélectionnez les conditions de l'alerte en cochant les cases souhaitées.

Remplissez tous les champs obligatoires spécifiés. L'utilisateur peut cliquer sur Envoyer un email de test pour trouver les bons réglages. Pour créer une alerte envoyée par e-mail, vous devez sélectionner les conditions de l'alerte et saisir une adresse e-mail correcte.

Commandes de l'utilisateur

Fonction RS232 par Telnet

En plus de l'interface RS232 connectée au projecteur avec communication hyperterminal par contrôle RS232 dédié, il existe un autre type de contrôle RS232 appelé « RS232 par TELNET » pour l'interface LAN/RJ45.

Guide de démarrage rapide pour « RS232 par

TELNET »

Vérifiez et obtenez l'adresse IP sur le menu du projecteur.

Vérifiez que le portable/PC peut accéder à la page Web du projecteur.

Vérifiez que le « Pare-feu Windows » est désactivé si la fonction « TELNET » est filtrée par le portable/PC.

Commandes de l'utilisateur

1. Saisissez le format qui suit:

telnet ttt.xxx.yyy.zzz 23 (appuyez ensuite sur « Entrée »)

(ttt.xxx.yyy.zzz: adresse IP du projecteur)

1. Si la connexion Telnet est prêt et que l'utilisateur peut utiliser la commande RS232, la commande RS232 fonctionnera après avoir appuyé sur « Entrée ».

Comment activer TELNET sur Windows VISTA / 7

Par défaut sous Windows VISTA, « TELNET » n'est pas inclus. Mais l'utilisateur peut activer ou désactiver certaines fonctions de Windows.

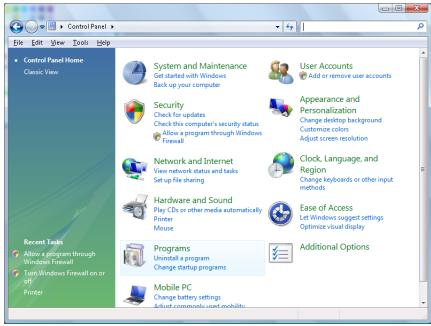

1. Ouvrez le « Panneau de configuration » de Windows VISTA.

1. Allez dans « Programmes ».

Uninstall or change a program To uninstall a program, select it from the list and then click "Uninstall", "Change", or "Repair". Organize Views Name Publisher In-GetOut 67-Zip A57 11/21/08 Adobe AR 11/21/08 Adobe Flash Player 18 Plugin 11/21/08 Adobe Flash Player ActivX 11/21/08 Adobe Reader 3 11/21/08 Apple Software Update 11/21/08 AVF Free 8.0 2/5/2009 ConstantHDD D330 MDC V32 Modern 11/21/08 Dirt Touchbox 11/21/08 Dut Xcode 11/21/08 DutX Converter 11/21/08 TECH HCC Lite V4MPI1 HD-TECH Software 11/21/08 VMwareIcon 11/21/08 Intel Corp/OriSite/Wireless Software 11/21/08 Internet Explorer Developer Toolbar Microsoft 11/21/08 Java DB 10.4.1.3 Sun Microsystems, Inc 11/21/08 $ items

1. Allez dans « Activer ou désactiver des fonctionnalités Windows ».

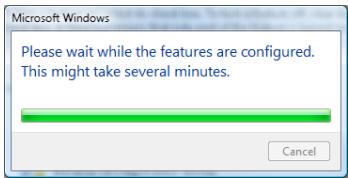

1. Activez l'option « Client Telnet »puis appuyez sur le bouton « OK ».

Spécifications de « RS232 par TELNET »:

1. Telnet: TCP.
2. Port Telnet: 23 (pour plus de détails, veuillez contacter l'équipe d'assistance).
3. Utilitaire Telnet: « TELNET.exe » Windows (mode console)
4. Déconnexion normale du contrôle RS232 par Telnet : Fermez l'utilitaire Telnet de Windows une fois la connexion TELNET prête.
   Limitation 1 pour le contrôle Telnet : Moins de 50 octets de charge réseau successive pour l'application Contrôle Telnet.
   Limitation 2 pour le contrôle Telnet : Moins de 26 octets pour une commande complète pour l'application Contrôle Telnet.
   Limitation 3 pour le contrôle Telnet : Le décalage minimum pour la commande RS232 suivante est 200 (ms).
   (*, Sous Windows XP TELNET.exe est intégré, la touche Entrée insérera un code de retour à la ligne.)

Dépannage

En cas de problème avec le projecteur, veuillez vous reporter aux informations suivantes. Si le problème persiste, appelez le revendeur ou le centre de service local. Image

? Pas d'images affichées à l'écran.

Assurez-vous que les câbles et les connexions à l'alimentation sont corrects et bien raccordés selon la section « Installation ».
Assurez-vous que les broches des connecteurs ne sont ni tordus ni brisés.
Vérifiez que la lampe de projection est bien installée. Voir la section « Remplacer la lampe ».
Assurez-vous que le capuchon de l'objectif a été enlevé et que le projecteur est mis sous tension.

? L'image est décentrée

Assurez-vous que le capuchon de l'objectif a été enlevé.
Réglez l'Anneau de mise au point sur le bloc optique du projecteur.
Assurez-vous que l'écran de projection se trouve dans la distance requise par rapport au projecteur. Reportez-vous à la page 16-17.

? L'image est étirée lors de l'affichage d'un titre DVD 16:9

Lorsque vous lisez un DVD anamorphique ou un DVD 16:9, le projecteur affiche une image de meilleure qualité en format 16: 9 du côté du projecteur.
Si vous lisez le titre DVD en format LBX, changez le format à LBX dans le menu OSD du projecteur.
Si vous lisez le titre DVD en format 4:3, changez le format à 4:3 dans le menu OSD du projecteur.
Si l'image s'affiche toujours étirée, vous devez également régler le rapport largeur/hauteur en faisant référence à ce qui suit:
Définissez le format de l'affichage comme un type de rapport largeur/hauteur 16:9 (large) sur votre lecteur DVD.

? L'image est trop petite ou trop grande

Réglez le levier du zoom du bloc optique.
Rapprochez ou éloignez le projecteur de l'écran.
Appuyez sur [Menu] sur le panneau du projecteur, allez à « Afficher-->Format ». Essayez les divers paramètres.

? Les côtés de l'image sont obliques:

Dans la mesure du possible, repositionnez le projecteur de manière à ce qu'il soit centré sur l'écran et en dessous de la partie inférieure de l'écran. Utilisez PureShift pour effectuer des réglages à la position de l'image.
Utilisez « Afficher-->Trapèze V) » dans le menu de l'OSD pour effectuer un réglage.

? L'image est inversée

Sélectionnez « Systeme-->Projection » dans le menu de l'OSD et réglez le sens de la projection.

Autres

? Le projecteur cesse de répondre aux commandes

Dans la mesure du possible, éteignez le projecteur, débranchez le cordon d'alimentation et attendez une vingtaine de 20 seconde avant de remettre le courant.

? La lampe a grillé ou émet un son bruyant

Lorsque la lampe atteint la fin de sa vie utile, elle grille et ce faisant émet un son bruyant. Dans ce cas, le projecteur ne se mettra pas en marche tant que le module de la lampe ne sera pas remplacé. Pour remplacer la lampe, procédez selon les instructions stipulées dans la section « Remplacer la lampe » à la page 66.

Indicateur d'état DEL projecteur

Message	DEL d'AlimentationPower(Vert)	DEL de la températureTemp(Rouge)	DEL de la lampeLamp(Rouge)
État de veille(cordon d'alimentation d'entrée)	Clignotement2 sec éteint2 sec allumé	○	○
Mise sous tension (préchauffage)	Clignotement0,5 sec éteint0,5 sec allumé	○	○
Mise sous tension et allumage de la lampe		○	○
Hors tension(Refroidissement)	Clignotement1 sec éteint1 sec allumé< 10 sec avant de s'éteindre	○	○
Erreur(panne de la lampe)	Clignotement0,5 sec éteint0,5 sec allumé	○
Erreur(Panne du ventilateur )	Clignotement0,5 sec éteint0,5 sec allumé	Clignotement0,5 sec éteint0,5 sec allumé	○
Erreur(surchauffe)	Clignotement0,5 sec éteint0,5 sec allumé		○

? Messages à l'écran

• Panne de ventilateur: Le projecteur s'arrêtera automatiquement.
  Surchauffe: Le projecteur s'arrêtera automatiquement.
  Remplacement de la lampe: La lampe atteint la fin de sa vie. Remplacement suggéré.

La lampe atteint la fin de sa vie

Avertissement: Utilisez uniquement des lampes d'origine.

Télécommande

? Si la télécommande ne marche pas.

Vérifiez l'angle opérationnel de la télécommande qui doit se trouver dans les ±15° horizontalement et verticalement de l'un des récepteurs IR sur le projecteur.
Assurez-vous qu'il n'y a pas d'obstructions entre la télécommande et le projecteur. Passez dans les 7 m (23 pi) du projecteur.
Assurez-vous que les piles sont installées incorrectement.
Remplacez les piles si elles sont usées.

Remplacement de la lampe

Le projecteur détecte automatiquement la vie utile de la lampe. Lorsque la lampe approche la fin de sa vie utile, un message d'avertissement s'affiche.

Lorsque ce message s'affiche, contactez le revendeur ou le centre de service local pour changer la lampe dès que possible. Assurez-vous que le projecteur a refroidi pendant 30 minutes au moins avant de changer la lampe.

Avertissement: Le compartiment de la lampe est brûlant! Attendez qu'il ait refroidi avant de procéder au changement de la lampe!

Avertissement: Pour réduire le risque de blessures, ne pas faire tomber le module de la lampe ni toucher l'ampoule. L'ampoule peut éclater et blesser si elle venait à tomber.

Procédure de remplacement de la lampe:

1. Mettez le projecteur hors tension en appuyant sur le bouton de march/arrêt.
2. Attendez que le projecteur ait refroidi pendant au moins 30 minutes.
3. Déconnectez le cordon d'alimentation.
4. Ouvrez le capot à vis. ①
5. Enlevez la vis unique sur le capot du compartiment de la lampe. ②
6. Enlevez le capot du compartiment de la lampe. ③
7. Enlevez les trois vis du module de lampe.
   Soulevez le module. ④
8. Tirez fermement sur la poignée du module pour retirer le module de lampe. 5

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse. Lorsque vous installez, alignez le module de lampe avec le connecteur et assurez-vous que le module est de niveau de façon à éviter tout dommage.

1. Mettez le projecteur en marche et effectuez une « Mise à zéro lampe » après avoir remplacé le module de la lampe.

Remise à zéro de la lampe: (i) Appuyez sur « Menu » -> (ii) Sélectionnez « Options » -> (iii) Sélectionnez « Paramètres Lampe » -> (iv) Sélectionnez « Mise à zéro lampe » -> (v) Sélectionnez « Oui ».

Modes de compatibilité

Compatibilité vidéo

NTSC	NTSC M/J, 3,58MHz, 4,43MHz
PAL	PAL B/D/G/H/I/M/N, 4,43MHz
SECAM	SECAM B/D/G/K/K1/L, 4,25/4,4 MHz
SDTV	480i/p, 576i/p
HDTV	720p(50/60Hz), 1080i(50/60Hz), 1080P(50/60Hz)

Description détaillée de la synchronisation vidéo

Signal	Résolution	Taux de rafraîchissement(Hz)	Remarques
TV(NTSC)	720 x 480	60	Pour Vidéo/ S-vidéo composite
TV(PAL, SECAM)	720 x 576	50
SDTV (480I)	640 x 480	60	Pour composite
SDTV (480P)	640 x 480	60
SDTV (576I)	768 x 576	50
SDTV (576P)	768 x 576	50
HDTV (720p)	1280 x 720	50/60
HDTV (1080I)	1920 x 1080	50/60
HDTV (1080p)	1920 x 1080	24/50/60

Compatibilité ordinateur - Normes VESA

Signal ordinateur (Compatible RVB analogique)

Signal	Résolution	Taux de rafraîchissement(Hz)	Remarques
VGA	640 X 480	60/67/72/85	Mac 60/72/85/
SVGA	800 X 600	56/60 (*2)/72/85/120 (*2)	Mac 60/72/85
XGA	1024 X768	60 (*2)/70/75/85/120 (*2)	Mac 60/70/75/85
HDTV (720P)	1280 x 720	50/60 (*2)/120 (*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 60/75/85
	1280 x 800	60 (*2)/120 (*2)	Mac 60
	1366 x 768	60	Mac 60
WXGA+	1440 x 900	60	Mac 60
SXGA	1280 x 1024	60/75/85	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV (1080p)	1920 x 1080	24/50/60	Mac 60
WUXGA	1920 x 1200 (*1)	60	Mac 60

(*1) 1920 x 1200 @60Hz ne prennent en charge que la résolution réduite.
(*2) Synchronisation 3D pour projecteur True 3D.

Signal d'entrée pour HDMI/DVI-D

Signal	Résolution	Taux de rafraîchissement(Hz)	Remarques
VGA	640 x 480	60	Mac 60/72/85
SVGA	800 x 600	60(*2)/72/85/120(*2)	Mac 60/72/85
XGA	1024 x 768	60(*2)/70/75/85/120(*2)	Mac 60/70/75/85
SDTV (480i)	640 x 480	60
SDTV (480p)	640 x 480	60
SDTV (576i)	768 x 576	50
SDTV (576p)	768 x 576	50
WSVGA(1024 x 600)	1024 x 600	60
HDTV (720p)	1280 x 720	50(*2)/60/120(*2)	Mac 60
WXGA	1280 x 768	60/75/85	Mac 75
	1280 x 800	60(*2)/120(*2)	Mac 60
	1366 x 768	60	Mac 60
WXGA+	1440 x 900	60	Mac 60
SXGA	1280 x 1024	60/75/85	Mac 60/75
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
HDTV (1080i)	1920 x 1080	50/60
HDTV (1080p)	1920 x 1080	24/30/50/60	Mac 60
WUXGA	1920 x 1200 (*1)	60	Mac 60

(*1) 1920 x 1200 @60Hz ne prennent en charge que la résolution réduite.
(*2) Prise en charge 3D.

Tableau de compatibilité de vidéos True 3D

Résolutions d'entrée	Fréquence d'entrée
HDMI 1.4a Entrée 3D	1280 x 720p @50Hz	Haut - et - bas
	1280 x 720p @60Hz	Haut - et - bas
	1280 x 720p @50Hz	Haut - et - basEnpaquetage de cadres
	1280 x 720p @60Hz	Enpaquetage de cadres
	1920 x 1080i @50Hz	Haut - et - bas Enpaquetage de cadres Côte-à-côte (Moitié)
	1920 x 1080i @60Hz	Haut - et - bas Enpaquetage de cadres Côte-à-côte (Moitié)
	1920 x 1080p @24Hz	Haut - et - bas
	1920 x 1080p @24Hz	Enpaquetage de cadres
HDMI 1.3	1920 x 1080i @50Hz	Côte-à-côte(Moitié)	activé SBS Mode
	1920 x 1080i @60Hz
	1280 x 720p @50Hz
	1280 x 720p @60Hz
	1920 x 1080i @50Hz	Haut - et - bas	Mode TAB activé
	1920 x 1080i @60Hz
	1280 x 720p @50Hz
	1280 x 720p @60Hz
	480i	HQFS	Format 3D est Superposés

Si l'entrée 3D est 1080p @24Hz, le DMD devrait relire avec le mode 3D en multiples entiers.
Prise en charge de NVIDIA 3DTV Play s'il n'y a pas de taxes sur le brevet d'Optoma.
La résolution 1080i @25Hz et 720p @50Hz s'exécute @100Hz; une autre synchronisation 3D s'exécutera @120Hz.
La résolution 1080p @24Hz s'exécutera @144Hz.

Commandes et protocole de RS232 Liste des fonctions

Affectations de la broche RS232 (côté projecteur)

1 3 5 6 9

N° broche	Nom	E/S (côté projecteur)
1	NF	—
2	RXD	ENTRÉE
3	TXD	SORTIE
4	NF	—
5	NF	—
6	NF	—
7	RS232	RTS DEMANDE POUR EMETTRE
8	RS232	CTS PRET A EMETTRE
9	NF	—

Liste des fonctions du protocole RS232
SEND to projector

232 ASCII Code	HEX Code	Function	Description
~XX00 1	7E 30 30 30 30 20 31 0D	Power ON
~XX00 0	7E 30 30 30 30 20 30 0D	Power OFF	(0/2 for backward compatible)
~XX00 1 ~nnnnn	7E 30 30 30 30 20 31 20 a 0D	Power ON with Password	~nnnnn = ~00000 (a=7E 30 30 30 30 30)~99999 (a=7E 39 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D	Resync
~XX02 1	7E 30 30 30 32 20 31 0D	AV Mute	On
~XX02 0	7E 30 30 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX03 1	7E 30 30 30 33 20 31 0D	Mute	On
~XX03 0	7E 30 30 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX04 1	7E 30 30 30 34 20 31 0D	Freeze
~XX04 0	7E 30 30 30 34 20 30 0D	Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D	Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D	Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D	Direct Source Commands	HDMI1
~XX12 15	7E 30 30 31 32 20 31 35 0D		HDMI2
~XX12 5	7E 30 30 31 32 20 35 0D		VGA1
~XX12 6	7E 30 30 31 32 20 36 0D		VGA 2
~XX12 8	7E 30 30 31 32 20 38 0D		VGA1 Component
~XX12 9	7E 30 30 31 32 20 39 0D		S-Video
~XX12 10	7E 30 30 31 32 20 31 30 0D		Video
~XX12 13	7E 30 30 31 32 20 31 33 0D		VGA 2 Component
~XX12 20	7E 30 30 31 32 20 32 30 0D		DisplayPort
~XX20 1	7E 30 30 32 30 20 31 0D	Display Mode	Presentation
~XX20 2	7E 30 30 32 30 20 32 0D		Bright
~XX20 3	7E 30 30 32 30 20 33 0D		Movie
~XX20 4	7E 30 30 32 30 20 34 0D		sRGB
~XX20 5	7E 30 30 32 30 20 35 0D		User
~XX20 7	7E 30 30 32 30 20 37 0D		Blackboard
~XX20 13	7E 30 30 32 30 21 33 0D		DICOM SIM.
~XX20 9	7E 30 30 32 30 20 39 0D		3D
~XX21 n	7E 30 30 32 31 20 a 0D	Brightness	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n	7E 30 30 32 32 20 a 0D	Contrast	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n	7E 30 30 32 33 20 a 0D	Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX327 n	7E 58 58 33 32 37 20 a 0D	Color Matching	Red Hue
~XX328 n(a=35 30)	7E 58 58 33 32 38 20 a 0D		Green Hue
~XX329 n(a=35 30)	7E 58 58 33 32 39 20 a 0D		Blue Hue
~XX330 n(a=35 30)	7E 58 58 33 33 30 20 a 0D		Cyan Hue
~XX331 n(a=35 30)	7E 58 58 33 33 31 20 a 0D		Yellow Hue
~XX332 n(a=35 30)	7E 58 58 33 33 32 20 a 0D		Magenta Hue
~XX333 n(a=35 30)	7E 58 58 33 33 33 20 a 0D		Red Saturation
~XX334 n(30)	7E 58 58 33 33 34 20 a 0D		Green Saturation
~XX335 n(a=35 30)	7E 58 58 33 33 35 20 a 0D		Blue Saturation
~XX336 n(a=35 30)	7E 58 58 33 33 36 20 a 0D		Cyan Saturation
~XX337 n(a=35 30)	7E 58 58 33 33 37 20 a 0D		Yellow Saturation
~XX338 n(30)	7E 58 58 33 33 38 20 a 0D		Magenta Saturationn = -50 (a=2D 35 30) ~ 50 (a=35
~XX339 n(a=35 30)~XX340 n50 (a=35 30)	7E 58 58 33 33 39 20 a 0D7E 58 58 33 34 30 20 a 0D		Red Gain
~XX341 n50 (a=35 30)	7E 58 58 33 34 31 20 a 0D		Green Gain
~XX342 n(a=35 30)	7E 58 58 33 34 32 20 a 0D		Blue Gain
~XX343 n(a=35 30)	7E 58 58 33 34 33 20 a 0D		Cyan Gain
~XX344 n(a=35 30)	7E 58 58 33 34 34 20 a 0D		Yellow Gain
~XX345 n(a=35 30)	7E 58 58 33 34 35 20 a 0D		Magenta Gain
~XX346 n(a=35 30)	7E 58 58 33 34 36 20 a 0D		White/R
~XX347 n50 (a=35 30)	7E 58 58 33 34 37 20 a 0D		White/G
~XX34 n	7E 30 30 33 34 20 a 0D	BrilliantColorTM	n = 1 (a=31) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D	Gamma	Film
~XX35 2	7E 30 30 33 35 20 32 0D		Video
~XX35 3	7E 30 30 33 35 20 33 0D		Graphics
~XX35 4	7E 30 30 33 35 20 34 0D		Standard
~XX36 3	7E 30 30 33 36 20 30 0D	Color Temp.	Warm
~XX36 0	7E 30 30 33 36 20 31 0D		Standard

~XX36 1	7E 30 30 33 36 20 32 0D		Cool
~XX36 2	7E 30 30 33 36 20 33 0D		Cold
~XX37 1	7E 30 30 33 37 20 31 0D	Color Space	Auto
~XX37 2	7E 30 30 33 37 20 32 0D		RGB\RGB(0-255)
~XX37 3	7E 30 30 33 37 20 33 0D		YUV
~XX37 4	7E 30 30 33 37 20 34 0D			RGB(16 - 235)
~XX73 n	7E 30 30 37 33 20 a 0D	Signal	Frequency	n = -5 (a=2D 35) ~ 5 (a=35) By signal
~XX91 1	7E 30 30 39 31 20 31 0D			Automatic On
~XX91 0	7E 30 30 39 31 20 30 0D				Off
~XX74 n	7E 30 30 37 34 20 a 0D		Phase	n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n	7E 30 30 37 35 20 a 0D		H. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n	7E 30 30 37 36 20 a 0D		V. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX45 n	7E 30 30 34 34 20 a 0D	Color (Saturation)		n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX44 n	7E 30 30 34 35 20 a 0D	Tint		n = -50 (a=2D 35 30) ~ 50 (a=35 30))
~XX60 1	7E 30 30 36 30 20 31 0D	Format	4:3
~XX60 2	7E 30 30 36 30 20 32 0D		16:9
~XX60 5	7E 30 30 36 30 20 35 0D		LBX
~XX60 6	7E 30 30 36 30 20 36 0D		Native
~XX60 7	7E 30 30 36 30 20 37 0D		Auto
~XX61 n	7E 30 30 36 31 20 a 0D	Edge mask		n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n	7E 30 30 36 32 20 a 0D	Zoom	n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n	7E 30 30 36 33 20 a 0D	H Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX64 n	7E 30 30 36 34 20 a 0D	V Image Shift	n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX66 n	7E 30 30 36 36 20 a 0D	V Keystone	n = -40 (a=2D 34 30) ~ 40 (a=34 30)
~XX69 1	7E 30 30 36 39 20 31 0D	Auto Keystone	On
~XX69 0	7E 30 30 36 39 20 30 0D	Auto Keystone	Off
~XX230 1	7E 30 30 32 33 30 20 31 0D		3D Mode	DLP-Link
~XX230 3	7E 30 30 32 33 30 20 31 0D	3D Mode	IR
~XX400 0	7E 30 30 34 30 30 20 30 0D		3D →2D		3D
~XX400 1	7E 30 30 34 30 30 20 31 0D				L
~XX400 2	7E 30 30 34 30 30 20 32 0D				R
~XX405 0	7E 30 30 34 30 35 20 30 0D		3D Format		Auto
~XX405 1	7E 30 30 34 30 35 20 31 0D				SBS
~XX405 2	7E 30 30 34 30 35 20 32 0D		Polish		Top and Bottom
~XX405 3	7E 30 30 34 30 35 20 33 0D		Dutch		Frame sequential
~XX231 0	7E 30 30 32 33 31 20 30 0D	3D Sync Invert		On
~XX231 1	7E 30 30 32 33 31 20 31 0D	3D Sync Invert		Off
~XX70 1	7E 30 30 37 30 20 31 0D	Language	English
~XX70 2	7E 30 30 37 30 20 32 0D		German
~XX70 3	7E 30 30 37 30 20 33 0D		French
~XX70 4	7E 30 30 37 30 20 34 0D		Italian
~XX70 5	7E 30 30 37 30 20 35 0D		Spanish
~XX70 6	7E 30 30 37 30 20 36 0D		Portuguese
~XX70 7	7E 30 30 37 30 20 37 0D		Polish
~XX70 8	7E 30 30 37 30 20 38 0D		Dutch
~XX70 9	7E 30 30 37 30 20 39 0D		Swedish
~XX70 10	7E 30 30 37 30 20 31 30 0D		Norwegian/Danish
~XX70 11	7E 30 30 37 30 20 31 31 0D		Finnish
~XX70 12	7E 30 30 37 30 20 31 32 0D		Greek
~XX70 13	7E 30 30 37 30 20 31 33 0D		Traditional Chinese
~XX70 14	7E 30 30 37 30 20 31 34 0D		Simplified Chinese
~XX70 15	7E 30 30 37 30 20 31 35 0D		Japanese
~XX70 16	7E 30 30 37 30 20 31 36 0D		Korean
~XX70 17	7E 30 30 37 30 20 31 37 0D		Russian
~XX70 18	7E 30 30 37 30 20 31 38 0D		Hungarian
~XX70 19	7E 30 30 37 30 20 31 39 0D		Czechoslovak
~XX70 20	7E 30 30 37 30 20 32 30 0D		Arabic
~XX70 21	7E 30 30 37 30 20 32 31 0D		Thai
~XX70 22	7E 30 30 37 30 20 32 32 0D		Turkish
~XX70 23	7E 30 30 37 30 20 32 34 0D		Farsi
~XX70 25	7E 30 30 37 30 20 32 35 0D		Vietnamese
~XX70 26	7E 30 30 37 30 20 32 36 0D		Indonesian
~XX70 27	7E 30 30 37 30 20 32 37 0D		Romanian
~XX71 1	7E 30 30 37 31 20 31 0D	Projection	Front-Desktop
~XX71 2	7E 30 30 37 31 20 32 0D		Rear-Desktop
~XX71 3	7E 30 30 37 31 20 33 0D		Front-Ceiling
~XX71 4	7E 30 30 37 31 20 34 0D		Rear-Ceiling
~XX72 1	7E 30 30 37 32 20 31 0D	Menu Location	Top Left
~XX72 2	7E 30 30 37 32 20 32 0D		Top Right
~XX72 3	7E 30 30 37 32 20 33 0D		Centre
~XX72 4	7E 30 30 37 32 20 34 0D		Bottom Left
~XX72 5	7E 30 30 37 32 20 35 0D		Bottom Right
~XX77 n	7E 30 30 37 37 20 aabbcc 0D Security		Security Timer	Month/Day/Hour n = mm/dd/hh
mm=00 (aa=30 30) ~ 12 (aa=31 32)				dd = 00 (bb=30 30) ~ 30 (bb=33 30)hh=00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1	7E 30 30 37 38 20 31 0D		Security Settings	Enable
~XX78 0 ~nnnnn	7E 30 30 37 38 20 32 20 a 0D			Disable(0/2 for backward compatible)
	~nnnnn = ~00000 (a=7E 30 30 30 30 30)			~99999 (a=7E 39 39 39 39)
~XX79 n	7E 30 30 37 39 20 a 0D	Projector ID	n = 00 (a=30 30) ~ 99 (a=39 39)

~XX80 1	7E 30 30 38 30 20 31 0D	Mute	On
~XX80 0	7E 30 30 38 30 20 30 0D			Off (0/2 for backward compatible)
~XX310 0	7E 30 33 31 30 20 30 0D	Internal Speaker	Off
~XX310 1	7E 30 33 31 30 20 31 0D			On
~XX81 n	7E 30 30 38 31 20 a 0D	Volume(Audio)	n = 0 (a=30) ~ 10 (a=31 30)
~XX89 0	7E 30 30 38 39 20 30 0D	Audio Input	Default
~XX89 1	7E 30 30 38 39 20 31 0D			Audio1
~XX89 3	7E 30 30 38 39 20 33 0D			Audio2
~XX82 1	7E 30 30 38 32 20 31 0D	Logo	Default
~XX82 2	7E 30 30 38 32 20 32 0D		User
~XX82 3	7E 30 30 38 32 20 33 0D		Neutral
~XX83 1	7E 30 30 38 33 20 31 0D	Logo Capture
~XX88 0	7E 30 30 38 38 20 30 0D	Closed Captioning	Off
~XX88 1	7E 30 30 38 38 20 31 0D		cc1
~XX88 2	7E 30 30 38 38 20 32 0D		cc2
~XX454 0	7E 30 30 34 35 34 20 30 0D	Crestron		Off
~XX454 1	7E 30 30 34 35 34 20 31 0D			On
~XX455 0	7E 30 30 34 35 35 20 30 0D	Extron		Off
~XX455 1	7E 30 30 34 35 35 20 31 0D			On
~XX456 0	7E 30 30 34 35 36 20 30 0D	PJLink		Off
~XX456 1	7E 30 30 34 35 36 20 31 0D			On
~XX457 0	7E 30 30 34 35 37 20 30 0D	AMX Device Discovery	Off
~XX457 1	7E 30 30 34 35 37 20 31 0D			On
~XX458 0	7E 30 30 34 35 38 20 30 0D	Telnet		Off
~XX458 1	7E 30 30 34 35 38 20 31 0D			On
~XX100 1	7E 30 30 31 30 30 20 31 0D	Source Lock	On
~XX100 0	7E 30 30 31 30 30 20 30 0D		Off (0/2 for backward compatible)
~XX101 1	7E 30 30 31 30 31 20 31 0D	High Altitude	On
~XX101 0	7E 30 30 31 30 31 20 30 0D		Off (0/2 for backward compatible)
~XX102 1	7E 30 30 31 30 32 20 31 0D	Information Hide	On
~XX102 0	7E 30 30 31 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX103 1	7E 30 30 31 30 33 20 31 0D	Keypad Lock	On
~XX103 0	7E 30 30 31 30 33 20 30 0D			Off (0/2 for backward compatible)
~XX195 0	7E 30 30 31 39 35 20 30 0D	Test Pattern		None
~XX195 1	7E 30 30 31 39 35 20 31 0D			Grid
~XX195 2	7E 30 30 31 39 35 20 32 0D			White Pattern
~XX192 0	7E 30 30 31 39 32 20 30 0D	12V Trigger		Off
~XX192 1	7E 30 30 31 39 32 20 31 0D			On
~XX192 3	7E 30 30 31 39 32 20 33 0D			Auto 3D
~XX11 0	7E 30 30 31 31 20 30 0D	IR Function		Off
~XX11 1	7E 30 30 31 31 20 31 0D			On
~XX104 1	7E 30 30 31 30 34 20 31 0D	Background Color	Blue
~XX104 2	7E 30 30 31 30 34 20 32 0D			Black
~XX104 3	7E 30 30 31 30 34 20 33 0D			Red
~XX104 4	7E 30 30 31 30 34 20 34 0D			Green
~XX104 5	7E 30 30 31 30 34 20 35 0D			White
20 31 0D		Advanced		Direct Power On On
~XX105 0	7E 30 30 31 30 35 20 30 0D			Off (0/2 for backward compatible)
~XX113 0	7E 30 30 31 31 33 20 30 0D			Signal Power On Off
~XX113 1	7E 30 30 31 31 33 20 31 0D
~XX106 n	7E 30 30 31 30 36 20 a 0D			Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30)
(5 minutes for each step).
~XX107 n	7E 30 30 31 30 37 20 a 0D			Sleep Timer (min) n = 0 (a=30) ~ 990 (a=39 39 30)
(30 minutes for each step).
~XX115 1	7E 30 30 31 31 35 20 31 0D			Quick Resume On
~XX115 0	7E 30 30 31 31 35 20 30 0D
backward compatible)
~XX114 1	7E 30 30 31 31 34 20 31 0D		Power Mode(Standby) Eco.(<=0.5W) Active (0/2 for backward compatible)
~XX114 0	7E 30 30 31 31 34 20 30 0D
~XX109 1	7E 30 30 31 30 39 20 31 0D		Lamp Reminder On
~XX109 0	7E 30 30 31 30 39 20 30 0D			Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D		Brightness Mode Bright
~XX110 3	7E 30 30 31 31 30 20 33 0D
~XX110 4	7E 30 30 31 31 30 20 34 0D
~XX111 1	7E 30 30 31 31 31 20 31 0D		Lamp Reset Yes
~XX111 0	7E 30 30 31 31 31 20 30 0D			No (0/2 for backward compatible)
~XX112 1	7E 30 30 31 31 32 20 31 0D	Reset		Yes
~XX99 1	7E 30 30 39 39 20 31 0D	RS232 Alert Reset	Reset System Alert
~XX210 n	7E 30 30 32 30 30 20 n 0D	Display message on the OSD		n: 1-30 characters

Port: 3 ports, 23/1023/2023, pris en charge
Multi connexions: le projecteur peut recevoir des commandes de différents ports simultanément
Format des commandes : suivre le format de commande RS232 (prise en charge de ASCII et HEX)
Réponse des commandes : Suivre le message de retour RS232.

Lead Code	Projector ID		Command ID			Space	Variable	Carriage Return
~	×	×	×	×	×		n	CR
Fix code One Digit~	00		Defined by Optoma 2 or 3 Digit. See the Follow content			One Digit	Per item Definition	Fix code One Digit

- Pour les résolutions écran large (WXGA), la compatibilité dépend des modèles de portable/PC.

Commandes AMX Device Discovery

DP : 239.255.250.250
Port No.: 9131
▶ Chaque informations de diffusion UDP est mise à jour toutes les 40 secondes environ

• Pour les résolutions écran large (WXGA), la compatibilité dépend des modèles de portable/PC.
• La fonction AMX ne sert qu'à prendre en charge AMX Device Discovery.
• Les informations de diffusion ne sont envoyées que via une interface valide.
• Les interfaces LAN et LAN sans fil peuvent fonctionner en même temps.
• Si « Beacon Validator » a été utilisé. Veuillez faire attention aux informations ci-dessous.

Commandes PJLink™ prises en charge

Le tableau ci-dessous montre les commandes de contrôle du projecteur avec le protocole PJLink™.

Remarque sur la description des commandes (Paramètres)

Ce projecteur est pleinement conforme aux spécifications de JBMIA PJLink™ Class 1. Il prend en charge toutes les commandes définies par PJLink™ Class 1, et la conformité a été vérifiée avec les spécifications de la norme PJLink™ Version 1.0.

Installation au plafond

1. Pour éviter d'endommager le projecteur, utilisez le système d'installation au plafond d'Optoma.
2. Si vous avez l'intention d'utiliser un kit tiers pour l'installation au plafond, assurez-vous que les vis utilisées pour la fixation du projecteur correspondent aux spécifications suivantes:

▶ Type de vis: M4
Longeur maximum des vis: 11mm
Longeur minimum des vis: 9mm

Veuillez remarquer que tout dommage résultant d'une installation incorrecte annule la garantie.

Avertissement :

1. Si vous achetez un montage au plafond d'une autre société, veillez à ce que la taille des vis soit correcte. La taille des vis diffère selon les types de montage. Cela dépend de l'épaisseur de la plaque.
2. Garantissez un intervalle de 10 cm minimum entre le plafond et la partie inférieure du projecteur.
3. Evitez d'installer le projecteur près du source de chaleur.

326,22 [12,820] 82,38 [3,238] 106,20 [4,174] 53,50 [2,103] 82,21 [3,231] 243,73 [9,579] 160,50 [6,307] 24,50 [0,963] 51,50 [2,024] 155,73 [6,120] 65,23 [2,564] 136,23 [5,354] 109,00 [4,284] 76,00 [2,987]

Bureaux Optoma dans le monde entier

Contactez le bureau local pour toute demande de service ou d'assistance.

États-Unis

3178 Laurelview Ct., Tél: [phone]

Fremont, CA 94538, USA

www.optomausa.com Service : [e-mail]

Canada

Allemagne Service : [e-mail]

Scandinavie

Lerpeveien 25 Tél: [phone]

3040 Drammen Fax: [phone]

Norway Service: [e-mail]

PO.BOX 9515

3038 Drammen

Norway

Amérique latine

3178 Laurelview Ct.

Tél: [phone]

Fremont, CA 94538, USA

Fax : [phone]

www.optoma.com.br

www.optoma.com.mx

Taiwan

Fax : [phone]

www.optoma.com.hk

Chine

上海市长宁区凯旋路1205号5楼

电话：[phone]

邮编：200052

传真：[phone]

www.optoma.com.cn

Japon

東京都足立区綾瀬 3-25-18

Annotations sur la réglementation et la sécurité

Cette annexe porte sur les avis d'ordre général du projecteur.

Avis de la FCC

Cet appareil a fait l'objet d'essais ayant établi que ses caractéristiques sont conformes aux limites relatives à un appareil numérique de classe B en vertu de la section 15 de la réglementation de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les parasites nuisibles dans une installation résidentielle. Cet appareil génère, utilise et peut irradier de l'énergie radiofréquence et s'il n'est pas installé et utilisé conformément aux instructions, peut sérieusement brouiller les communications radio.

Toutefois, il est possible que des parasites se produisent dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes:

Ré-orienter ou déplacer l'antenne de réception.
■ Augmenter la distance entre l'équipement et le récepteur.
Brancher l'appareil dans la prise d'un circuit autre que celui auquel le récepteur est connecté.
- Consulter le revendeur ou un technicien radio/télé expérimenté.

Avis : Câbles gainés

Tout branchement à d'autres appareils informatisés doit être effectué via des câbles blindés afin de respecter la conformité à la réglementation de la FCC.

Attention

Des modifications qui n'auraient pas été approuvées expressément par le fabricant seraient susceptibles d'annuler le droit de l'utilisateur à exploiter ce projecteur qui est conféré par la FCC.

Conditions opérationnelles

Cet appareil est conforme à la Section 15 de la réglementation de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :

1. Cet appaeil ne doit pas causer de brouillages préjudiciables et,
2. Cet appareil doit tolérer toutes les interférences reçues, y compris celles susceptibles d'altérer le fonctionnement.

Avis : Utilisateurs canadiens

Cet appareil numérique de Classe B est conforme à la norme canadienne ICES-003.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de conformité pour les pays de l'UE

■ Directive EMC 2004/108/EC (y compris les modifications)
■ Directive 2006/95/CE sur la basse tension
■ Directive R & TTE 1999/5/CE (si le produit a une fonction RF)

Instructions sur la mise au rebut

Ne pas jeter cet appareil électronique dans une poubelle. Pour réduire la pollution et protéger l'environnement de manière efficace, merci de le recycler.
