HS138 - Kolečkové brusle Nils Extreme - Bezplatný návod k obsluze

Značka	Nils Extreme
Model	HS138
Typ produktu	Koloběžka
Určené použití	Rekreační
Maximální hmotnost uživatele	100 kg
Typ brzdy	Nožní brzda nad zadním kolem
Řízení	Řídítka ve tvaru T, otáčení vlevo/vpravo
Velikosti kol (doporučené)	60-64 mm pro stabilitu, 70-72 mm pro jízdu, 76-82 mm pro rychlost
Ložiska	608 z nebo 608 zz ABEC 1-7
Montáž	Vyžaduje dohled dospělé osoby
Doporučené bezpečnostní vybavení	Přilba, chrániče zápěstí, loktů, kolen, reflexní prvky
Povrch	Hladký, čistý, suchý; vyhýbejte se svahům, kluzkému, prašnému, mokrému povrchu
Údržba	Po každé jízdě očistěte, pravidelně kontrolujte kola, ložiska, brzdu
Záruka	24 měsíců (Polsko), nezahrnuje spotřební díly a nesprávné použití
Dovozce	ABISAL Sp. z o.o., Pyskowicka 17, 41-807 Zabrze, Polsko
Reklamace	Musí být provedena okamžitě, s dokladem o koupi, v původním obalu

Často kladené otázky - HS138 Nils Extreme

Jaká je maximální hmotnost uživatele pro Nils Extreme HS138?

Maximální hmotnost uživatele je 100 kg.

Je koloběžka HS138 vhodná pro profesionální sport nebo kaskadérské kousky?

Ne, je určena pouze pro rekreační účely. Neměla by být používána pro profesionální sport, skákání nebo akrobacii.

Jak mám udržovat koloběžku po jízdě?

Očistěte koloběžku a pečlivě ji osušte. Odstraňte malé kamínky nebo nečistoty mezi koly. Pravidelně kontrolujte a vyměňujte opotřebované díly, jako jsou brzdy, kola a ložiska.

Jaký typ brzdy má HS138?

Má nožní brzdu umístěnou nad zadním kolem. Stiskněte patou pro zpomalení. Brzda může být po nepřetržitém používání horká.

Mohu si kola vyměnit sám?

Ano, odšroubujte šrouby osy, vyjměte kolo a ložiska, vložte nová ložiska a kolo, poté utáhněte šrouby. Nepřetahujte. Samojistné matice používejte pouze jednou.

Jaký je doporučený věk pro používání této koloběžky?

Děti do šesti let by měly koloběžku používat pouze pod neustálým dohledem dospělé osoby.

Jaké bezpečnostní vybavení je doporučeno?

Důrazně se doporučuje používat bezpečnostní přilbu a chrániče zápěstí, loktů a kolen, stejně jako reflexní prvky pro viditelnost.

Vztahuje se záruka na opotřebovaná kola nebo ložiska?

Ne, spotřební díly jako kola, ložiska a brzdy nejsou kryty zárukou.

Jak se řídí koloběžka?

Otočte řídítka ve tvaru T doleva pro jízdu vlevo, doprava pro jízdu vpravo. Řídítka pomáhají udržovat rovnováhu.

Jakým povrchům bych se měl vyhnout?

Vyhýbejte se svahům, kluzkému, prašnému, kamenitému a mokrému povrchu. Jezděte pouze na rovném, čistém a suchém povrchu.

NÁVOD K OBSLUZE HS138 Nils Extreme

Maximální hmotnost uživatele	Model koloběžky
Do 100kg	HS138

Prosíme Vás o seznámení se s návodem a dodržování všech základních zásad pro bezpečnou jízdu na koloběžce.

Koloběžka je sportovní potřebou určenou k rekreační jízdě.

Koloběžka není určena k profesionální ani k akrobatické jízdě. Vbíhání a naskakování na koloběžku jsou nebezpečné.

Jízda na koloběžce vyžaduje určité dovednosti. Před započetím jízdy se seznamte s technikou jízdy na koloběžce a s technikou brzdění. Během jízdy na koloběžce budťe opatrní. Děti by měly jezdit pod dohledem dospělých osob. Velmi doporučujeme používat chrániče, helmu i reflexní prvky dohromady. Rychlost vždy přizpůsobte vůči stupni svých dovedností. K jízdě na koloběžce je potřeba vybrat místo s vhodným povrchem. Povrch by měl být hladký, čistý a suchý. Vyhýbejte se strmému ,kluzkému , kamenitému a mokrému povrchu.

ÚDRŽBA

Pravidelná údržba má zásadní vliv na bezpečnost jízdy na koloběžce a také prodlužuje její životnost. Po ukončení jízdy na koloběžce ji doporučujeme řádně očistit a osušit. Také odstraňte kamínky a jiné cizí předměty, které by se mezi částmi koloběžky mohly nacházet. Během jízdy na koloběžce může u částí, jako jsou např.: kolečka a ložiska, dojít k opotřebení. Tyto části nepodléhají reklamaci. Je potřeba pravidelně kontrolovat stav koloběžky a v případě potřeby vyměnit opotřebované části za nové. Koloběžku přechovávejte na suchém místě.

KOLEČKA

Durometr označuje tvrdost koleček – čím vyšší je číslo, tím tvrdší jsou kolečka. Např. kolečka 78A – jsou měkká kolečka, 92A jsou tvrdá kolečka. Měkká kolečka se lépe přizpůsobují povrchu a zajišťují lepší trakci. Tvrdá kolečka se pomaleji opotřebovávají, ale poskytují menší trakci a komfort jízdy.

Rozměry koleček jsou udávány v milimetrech.

60-64mm – malá kolečka s nízkým těžištěm, vhodné pro začátečníky.

70-72mm – střední kolečka, používána pro delší trasy a pro rekreační jízdu.

76-82mm – velká kolečka s nejdelší životností, vhodné pro středně pokročilé a pokročilé.

Během jízdy na koloběžce se kolečka opotřebovávají a je tedy potřeba je jednou za čas vyměnit. Stupeň opotřebování koleček závisí na mnoha okolnostech jako např. styl jízdy, povrch, po kterém se jezdí, výška a váha uživatele, atmosférické podmínky, materiál koleček a jejich tvrdost.

Výměna koleček:

1. Odšroubujte osové šrouby upevňující kolečka pomocí vhodného nářadí.
2. Sundejte kolečko.
3. Vytáhněte ložiska z prstence kolečka.
4. Vložte ložiska do prstence nového kolečka.
5. Nasad'te kolečko a dotáhněte osové šrouby.

Šrouby, které upevňují kolečka, příliš neutahujte.

Z důvodu bezpečnosti je doporučeno použít samoblokační matky jen jednou, časem totiž ztrácejí svoji účinnost.

Kolečka se netočí plynule.

Aby se nová kolečka plynule otáčela, je potřeba je namazat. Ložiska jsou presně posazena a pro optimální výkon potřebují zatížení. Zkontrolujte také, zda nejsou šrouby příliš utáhnuté.

LOŽISKA

Existují tyto typy ložisek:

608 z – obyčejné ložisko pro začátečníky.

608 zz ABEC 1, 3, 5, 7... - velmi dobré ložisko s dlouhou životností.

Čím je číslo u ABEC větší, tím je ložisko lépe provedeno a tím kvalitnější je materiál, ze kterého je vyrobeno.

Dobrá kvalita ložisek zaručuje plynulou jízdu na koloběžce. Všechna ložiska jsou ošetřena mazadlem, proto nevyžadují další mazání. Je potřeba vyhýbat se mastným a mokrým povrchům. Mokrá nebo vlhká ložiska je potřeba osušit čistým hadříkem. Opotřebovaná ložiska je potřeba vyměnit.

Výměna ložisek

1. Sundejte kolečka.
2. Vytáhněte první ložisko z kolečka pomocí vhodného nářadí.
3. Dále vytáhněte prstenec a druhé ložisko.
4. Očistěte ložisko suchým hadříkem nebo jej vyměňte za nové.
5. Vložte první ložisko do kolečka.
6. Vložte do kolečka prstenec a druhé ložisko.

TECHNIKA BRŽDĚNÍ:

Pro zastavení se, je potřeba- při zachování maximální opatrnosti- snížit rychlost jízdy a poté z koloběžky seskočit nebo sejít. Za účelem zpomalení přibrzdujeme jemným táhnutím jedné z nohou po povrchu nebo patou mačkáme brzdu umístěnou nad zadním kolečkem.

Brzda může být ,po několikátém nebo stálém používání, horká. Nedotýkejte se brzdy krátce po brzdění.

ŘÍZENÍ KOLOBĚŽKY

Před jízdou zkontrolujte, zda je mechanismus řízení dobře nainstalován.

Rukojeť ve tvaru písmene T slouží k udržování rovnováhy během jízdy a také k zatáčení. Za účelem změny směru jízdy vlevo – otočte řídítky vlevo, za účelem změny směru jízdy vpravo – otočte řídítky vpravo.

ZÁKLADNÍ PRAVIDLA BEZPEČNOSTI

1. K jízdě na koloběžce si vybírejte místa, která umožní zlepšit Vaše dovednosti, vyhýbejte se chodníkům a ulicím, kde se nachází mnoho jiných účastníku silničního provozu.
2. Děti ve věku do 8 let by měly na koloběžce jezdit pod stálým dohledem dospělé osoby.
3. Vše se učte pozvolna. Když ztratíte rovnováhu, nečekejte až spadnete, ale zastavte se a začněte od začátku.

4. Vyhýbejte se jízdě po mokrém, děravém, kamenitém povrchu, povrchu, na kterém se nacházejí olejové skvrny, atd.

5. Vyhýbejte se jízdě po setmění.

6. Všímejte si stavu koloběžky.

7. Kontrolujte a čistěte osy, ložiska a kolečka.

8. Ujistěte se, že jsou všechny šrouby řádně dotaženy.

9. Koloběžku neupravujte, mohlo by dojít k ohrožení bezpečnosti.

10. Odstraňujte ostré hrany vznikající během používání koloběžky.

11. Kontrolujte, zda se na koloběžce neobjevily třísky a praskliny.

12. V případě poškození vyměňte koloběžku za novou.

13. Noste vhodné oblečení a obuv pro jízdu na koloběžce.

14. Vždy berte ohled na chodce a dávejte jim přednost.

15. Vždy dodržujte pravidla silničního provozu.

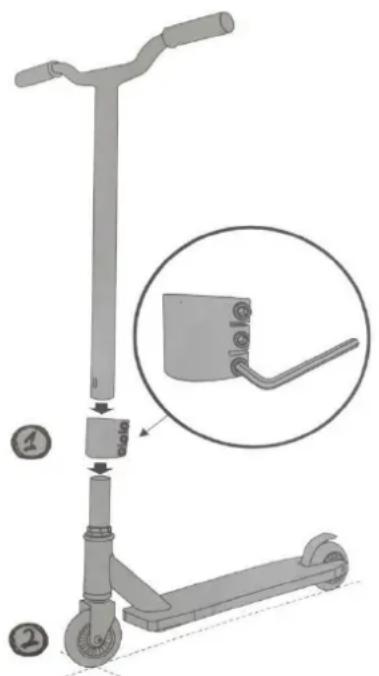

Montáž

1. Tyč s řídítky nasad'te na část se závitem a přišroubujte ji. Připevněte objímku na tyč a dotáhněte ji imbusovým klíčem.

2. Před utažením objímky zkontrolujte, zda je kolo v pravém úhlu.

3. Tyč s řídítky nasadte na část se závitem a přišroubujte ji. Připevněte objímku na tyč a dotáhněte ji imbusovým klíčem.

4. Před utažením objímky zkontrolujte, zda je kolo v pravém úhlu.

POZOR

Montáž a demontáž koloběžky by měla být vždy prováděna pod dohledem dospělé osoby.

ZÁRUČNÍ PODMÍNKY!

Reklamace u distributora je akceptována pouze se všemi originálními komponenty jako např.: kolečka, podvozek atd.

Záruka se nevztahuje na poškození způsobená nehodou, nesprávným používáním produktu nebo nesprávnou opravou, opotřebované části, dále nenamazané, poškrábané části, části poškozené v důsledku koroze a montáží neoriginálních náhradních dílů. Reklamace týkající se opotřebování koleček nebo poškozených, eventuálně zlomených ložisek, nebudou AKCEPTOVÁNY. Jedná se o spotřební zboží. Daný produkt není určen k akrobatickým a extrémním sportovním výkonům (skákání přes překážky, seskoky...). Výrobce neodpovídá za škody způsobené na zdraví a majetku, ke kterým mohlo dojít v důsledku takového používání. Eventuální reklamace musí být nahlášena okamžitě při zjištění závady, v obchodě, ve kterém byla koloběžka zakoupena. Uživatel nemůže nadále používat zboží, u kterého zjistil závadu. Koloběžka může být reklamována v čistém stavu, kdy je zbavena veškerých nečistot, v -nejlépe- originálním balení, označeným kódem zboží. Během nahlášení reklamace předložte doklad o zakoupení zboží. Prodejce předloží reklamaci ve formě písemného stanoviska ke stavu přijaté koloběžky, kde bude přesně popsán důvod reklamace. Právo k nahlášení reklamace vyhasíná uplynutím záruční lhůty.

PL-Importer/ EN-Importer/DE-Importeur

ABISAL Sp. z o.o., ul. Pyskowicka 17, 41-807 Zabrze, Poland www.abisal.pl

CZ- Distributor

ABISTORE SPORT S.R.O U Cihelny 230/3 74801 Hlučín, Česká Republika www.abistore.cz

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.
2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

- platného doklad o koupi produktu s datem prodeje (účtu)

1. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

2. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.

3. Záruka se nevztahuje na:

4. mechanické poškození a vady způsobené nimi

5. poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu
6. poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.
7. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné údržby

1. Duplikáty záručního listu nebudou vydány.
2. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.
3. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.
4. Ručitel také informuje, že provozuje pozáruční servis.
5. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)
		Označení zařízení symbolem přeškrtnutého kontejneru na odpady informuje o zákazu likvidace použitého elektrického a elektronického zařízení společně s jinými odpady. V souladu se Směrnící WEEE o způsobu nakládání s elektrickými a elektronickými odpady, je potřeba pro tento druh zařízení používat oddělené způsoby jejich likvidace.Uživatel, který se chce tohoto zařízení zbavit, je povinen jej odevzdat ve sběrném dvoře pro elektrický a elektronický odpad, díky čemu se spolupodílí na jejich opětovném využití, recyklaci a tím i ochraně životního prostředí. Za tímto účelem kontaktujte místo, kde bylo zařízení koupeno nebo místní úřady.Nebezpečné složky obsažené v elektrickém a elektronickém zařízení mohou dlouhodobě negativně působít na životní prostředí a také zdraví lidí
