RM6514 - Stacionární kolo One Fitness - Bezplatný návod k obsluze

Typ produktu	Rotoped
Značka	One Fitness
Model	RM6514
Rozměry po sestavení (D x Š x V)	77 x 45.5 x 113.8 cm
Hmotnost netto	15.5 kg
Hmotnost brutto	17.5 kg
Maximální hmotnost uživatele	100 kg
Napájení	2 x AAA baterie (nejsou součástí)
Funkce displeje	Čas, Rychlost, Vzdálenost, Kalorie, Puls (volitelně), Skenování
Systém odporu	Magnetický (ovládání napětí)
Monitorování srdečního tepu	Ruční snímače pulsu (úchop)
Certifikace	EN ISO 20957-1 Třída HC (domácí použití)
Určené použití	Domácí fitness, nikoliv pro terapeutické účely
Požadovaný bezpečnostní odstup	Nejméně 0.6 m od ostatních objektů
Údržba	Otírejte vlhkým hadříkem; vyhněte se abrazivním prostředkům a rozpouštědlům; chraňte počítač před kapalinami
Dostupnost náhradních dílů	Úplný seznam v návodu; opotřebované díly okamžitě vyměňte
Záruka	24 měsíců (nezahrnuje mechanické poškození, spotřební materiál)
Typ pedálů	Označeny L a R; součástí dodávky
Nastavení sedla	Výškově nastavitelné pomocí rychloupínací páčky
Přeprava	Správná technika zvedání; doporučují se dvě osoby

Často kladené otázky - RM6514 One Fitness

Jak sestavit rotoped?

Postupujte podle kroků sestavení v návodu: nainstalujte stabilizátory, pedály, sedlovou trubku a počítač. Použijte přiložený nářadí (vícehran a imbusový klíč). Všechny šrouby řádně utáhněte.

Jaký typ baterií používá počítač?

Počítač používá 2 x AAA baterie (nejsou součástí). Pokud displej zobrazuje nesprávné údaje, vyměňte obě baterie současně.

Jak nastavit odpor?

Použijte knoflík pro regulaci napětí (položka 7) umístěný na rámu. Otáčením ve směru hodinových ručiček zvyšujete odpor, proti směru snižujete.

Je monitor srdečního tepu přesný?

Návod varuje, že monitorování srdečního tepu nemusí být zcela přesné. Slouží pouze pro orientaci. Pokud se necítíte dobře, přestaňte cvičit.

Jak čistit a udržovat rotoped?

Po každém použití otřete rám a konzolu čistým vlhkým hadříkem. Nepoužívejte abrazivní prostředky ani rozpouštědla. Udržujte kapaliny mimo dosah počítače. Týdně čistěte podložku pod rotopedem.

Jaká je maximální hmotnost uživatele?

Maximální hmotnost uživatele je 100 kg. Překročení této hodnoty může poškodit rotoped a způsobit zranění.

Proč můj rotoped vydává neobvyklé zvuky?

Okamžitě přestaňte používat. Zkontrolujte dotažení všech šroubů a matic. Pokud hluk přetrvává, zkontrolujte opotřebované díly a v případě potřeby je vyměňte.

Jak používat funkce počítače?

Stisknutím tlačítka MODE cyklujte mezi Čas, Rychlost, Vzdálenost, Kalorie a Puls (pokud jsou připojeny senzory). Podržte MODE po dobu 4 sekund pro reset. Displej bude automaticky každé 4 sekundy skenovat.

Jaká je záruční doba?

Záruka je 24 měsíců od data nákupu. Vztahuje se na výrobní vady, ale nezahrnuje mechanické poškození, běžné opotřebení spotřebního materiálu (pedály, rukojeti, řemeny) ani nesprávnou montáž.

Mohu rotoped používat venku?

Ne, rotoped je určen pouze pro vnitřní použití. Venkovní použití může způsobit poškození a zrušit záruku.

NÁVOD K OBSLUZE RM6514 One Fitness

1. Před prvním použitím je potřeba seznámit se přesně s návodem a uschovat si jej do budoucnosti.
2. Mějte na paměti všechna upozornění a bezpečnostní opatření včetně montážních kroků. Stroj Ize používat pouze k určenému účelu.
3. S ohledem na vlastní bezpečnost by měl být výrobek sestaven a používán v souladu s tímto návodem. Všichni ostatní uživatelé by měli být informování o zásadách bezpečného používání.
4. Přístroj musí být chráněn před přístupem dětí a zvířat. Děti by neměly zůstat v blízkosti zařízení bez dozoru. Zařízení může být sestaveno a používáno pouze dospělou osobou.
5. Před spuštěním jakéhokoli cvičebního programu se porad'te s lékařem. Je to nezbytné především v případě osob majících zdravotní problémy nebo užívajících léky, které mohou mít vliv na srdeční frekvenci, krevní tlak nebo hladinu cholesterolu.
6. Pozorně sledujte své tělo. V případě objevení se jakýchkoliv problémů (bolest, tlak na prsou, nepravidelná srdeční akce, lapání po dechu, nevolnosti nebo závratě), okamžitě přerušte trénink. Nesprávné provádění cviků může vést k vážným zdravotním problémům nebo zraněním.
7. Zařízení postavte na rovný, suchý a čistý povrh a zabezpečte volný prostor min. 0,6m od ostatních předmětů, za účelem zvýšení stupně bezpečnosti. Koberec nebo podlahu chraňte podložkou.
8. Používejte vhodné oblečení a boty. Vyhýbejte se volnému oblečení.
9. Zařízení není určeno k venkovnímu použití.
10. Zařízení zkontrolujte z hlediska poškození nebo opotřebení před každý tréninkem. Pravidelně kontrolujte všechny šrouby a matice. Všechny by měly být řádně dotažené. V případě potřeby je musíte dotáhnout. V zájmu vlastní bezpečnosti nepoužívejte poškozené nebo použité zařízení.
11. Přerušte používání, pokud se na zařízení objeví ostré hrany.
12. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.
13. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Zařízení může být využíváno najednou pouze jedinou osobou.
14. Brždění nezávisí na rychlosti.
15. Zařízení není určeno k terapeutickým účelům.
16. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad. Používejte pouze vhodné techniky zdvihu nebo si zajistěte pomoc jiné osoby.
17. Nelze provádět modifikace v konstrukci produktu. V prípadě potřeby kontaktujte autorizovaný servis.
18. Maximální hmotnost uživatele: 100 kg
19. Kategorie: Zařízení bylo klasifikováno jako HC podle EN ISO 20957-1 a je určeno pro domácí / komerční použití. Nemůže být používán pro terapeutické a rehabilitační účely.

UPOZORNĚNÍ! Monitorování srdeční frekvence nemusí být naprosto přesné. Přetížení během tréninku může vést k vážnému úrazu nebo dokonce ke smrti. Pokud se cítíte slabě, okamžitě ukončete cvičení.

Seznam částí

č.	Opis	ks	č.	Opis	ks
1	Hlavní rám	1	31	Ložisko 6203Z	2
2	Podpěra řídítkat	1	32	Distanční pouzdro 21 × 15.2 × 3.0	1
3	Kolumna komputera	1	33	Nylonová matice M6	1
4	Stabilizator 50 × 1.5 × 360	2	34	Matice M10	4
5	Magnetické kolo 180 × 25	1	35	Šroub M10 x 56	4
6	Pružná podložka	1	36	Pružná podložka 10	4
7	Knoflík pro nastavení odporu	1	37	Podložka 6	2
8	Knoflík pro nastavení výšky sedla M12	1	38	Podložka 8	9
9	Pásek 270/J4	1	39	Šestihranný šroub M8 x 20	1
10	Počítač	1	40	Samořezný vrut ST4.2 x 20	6
11	Magnetická rukojeť	1	41	Axiální pružina 20 × 39 × 3.2	1
12	Límec	1	42	Nylonová matice M8	4
13	Plastový kryt	2	43	Šestihranný šroub M6 x 20	1
14	Pružina 65Mn/ 10 × 45 × 1.0	1	44	Přítlačná deska	1
15	Samořezný vrut ST2.9*9.5	2	45	Ložisko 6000Z	2
16	Podložka 23 × 35 × 2.0	1	46	Podložka 5	1
	Pouzdro (7/8)"	1	47	Podložka	5
18	Šestihranná matice (7/8)"	1	48	Podložka 40 × 2.8	1
19	Řemenice s klikou	1	49	Uzávěr řídítek	4
20	Levý pedál (1/2)"	1	50	Molitan 33 × 23 × 450	2
21	Pravý pedál (1/2)"	1	51	Pulzní senzor	2
22	Pouzdro 55.6 × 16	2	52	Zajišťovací kroužek 10	1
23	Ložisko 44.5	2	53	Šestihranný kuželový šroub	1
24	Tlakový šroub M6 x 15	4	54	Zástrčka	4
25	Sedlová tyč	1	55	Šestihranná matice M6	1
26	Kabel snímače	1	56	Podložka	6
27	Sedlo	1	57	Šroub s krížovou drážkou M5 x 20	1
28	Krytka předního stabilizátoru	2	58	Pouzdro (15/16)"	1
29	Krytka zadního stabilizátoru	2	59	Manžeta gumová	1
30	Osa setrvačníku 17 × 90	1	60	Nákružek osky/nápravy	1
61	Rotační hřídel	4
62	Šroub s křížovou drážkou ST4.2 x 12	4
63	Zajišťovací kolík	1

Sada šroubů

S10-S13-S17-S19 Univerzální klíč 1 ks. S10-S13-S14-S15 Univerzální šroubovák 1 ks. Imbusový klíč S5

Montáž

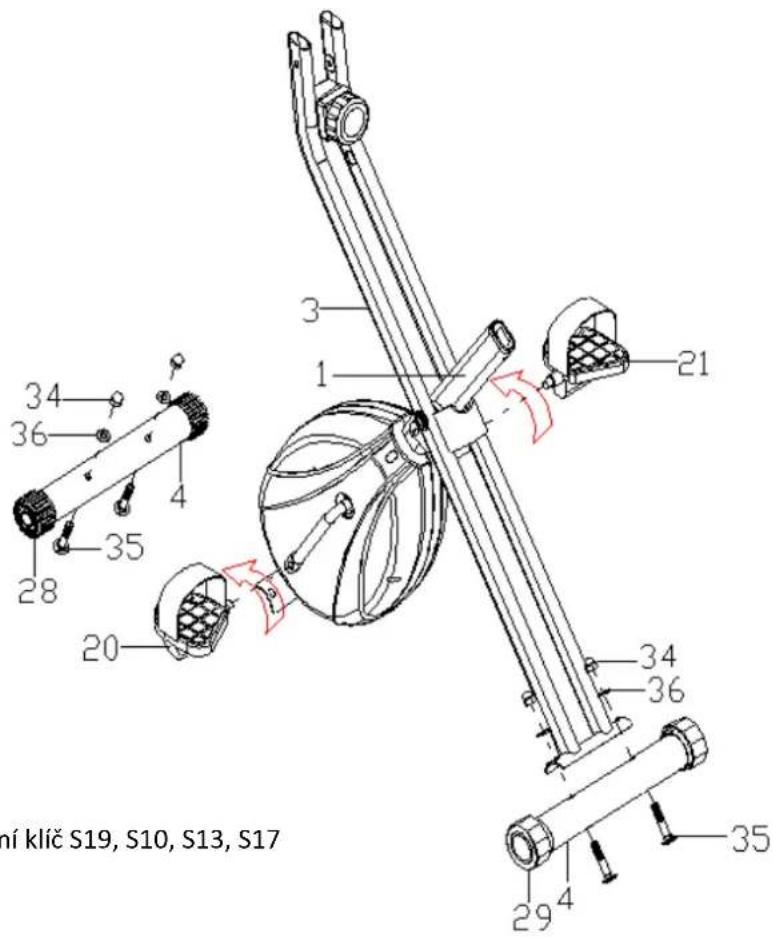

Krok 1 Instalace předního a zadního stabilizátora.

1. Přední stabilizátor (4) připevněte k hlavnímu rámu (2) pomocí 2 šroubů M10 x 56 (35), 2 pružných podložek φ10 (36) a 2 matic M10 (34). Šrouby utáhněte pomocí univerzálního klíče.
2. Zadní stabilizátor (4) připevněte k hlavnímu rámu (2) pomocí 2 šroubů M10 x 56 (35), 2 pružných podložek 10 (36) a 2 matic M10 (34). Šrouby utáhněte pomocí univerzálního klíče

Nářadí:

Šroubovák a univerzální klíč S19, S10, S13, S17

Kork 2 Montáž pedálu

1. Kliky, pedálové hřídele a pedály jsou označeny jako "R" pro pravé a "L" pro levou stranu.Vložte levý hřídel pedálu (20) do otvoru v levé klice. Otáčejte pedálem rukou proti směru hodinových ručiček až na doraz.
2. Poznámka: Neotáčejte hřídel pedálu ve směru hodinových ručiček, protože to přeruší závity. Utáhněte hřídel levého pedálu (20) pomocí univerzálního šroubováku
3. Vložte hřídel pravého pedálu (21) do otvoru v pravé klice.
4. Otáčejte pedálem ručně proti směru hodinových ručiček, dokud se nezastaví. Utáhněte

hřídel pravého pedálu (21) pomocí univerzálního šroubováku.

Nářadí:

Univerzální šroubovák, imbusový klíč

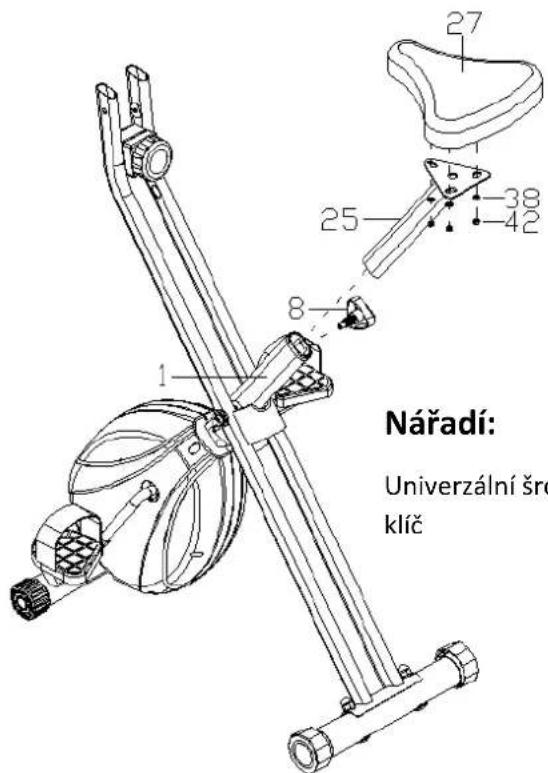

Krok 3 Podpěra sedadla

1. Odstraňte tří ploché podložky ∅8 (38) a 3 nylonové matice M8 (42) ze spodní části sedadla (27). Položte vodicí šrouby na spodní část sedla (27) přes otvory v horním sloupku sedadla (25), upevněte pomocí tří odstraněných plochých podložek ∅8 (38) a tří nylonových matic M8 (42). Matice dotáhněte univerzálním šroubovákem.

2. Položte sedlovku (25) do plastového límce (12) na hlavním rámu (1) a zajistěte ji šroubem pro nastavení sedadla M12 (8) v hlavním rámu (1) otáčením ve směru hodinových ručiček.

Nastavení výšky sedadla

Otočte vřeteno (8) proti směru hodinových ručiček a pak umístěte sloupek sedadla do požadované výšky (25). Uzamkněte polohu otočením vřetena ve směru hodinových ručiček (25).

POZNÁMKA: Při nastavování výšky sedlovky dbejte na to, aby plastová objímka sedlovky nepřekročila čáru značek na sedlovce.

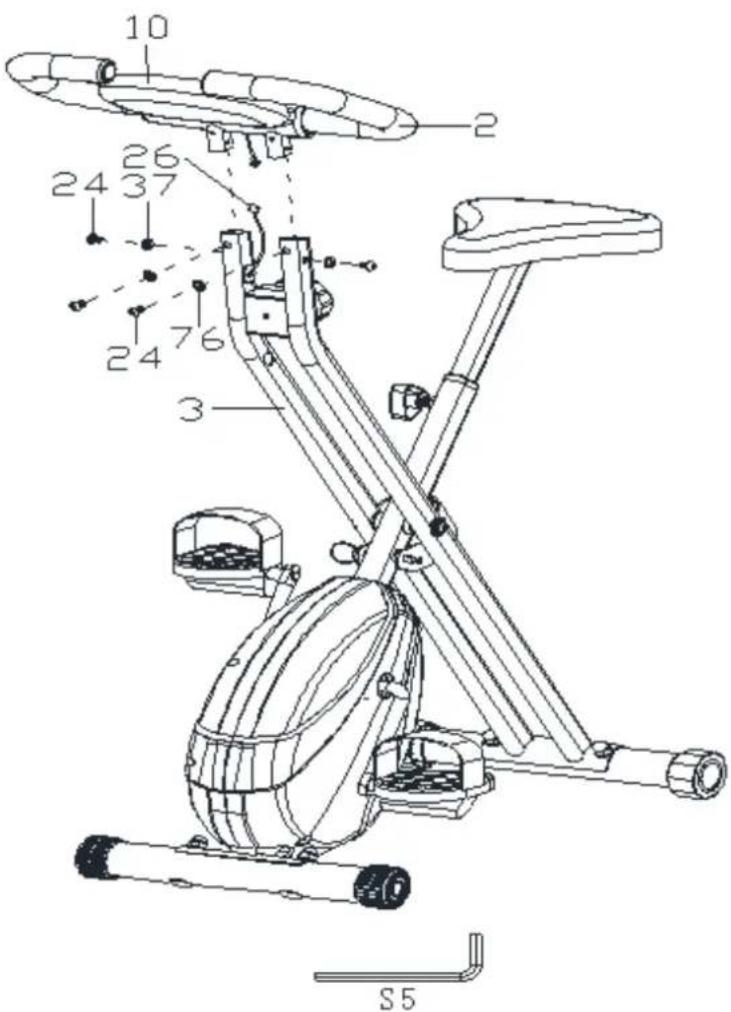

Krok 4 Montáž počítače

1. Odstraňte šrouby M8 x 55 (24) podložky ∅6 (37), podložky ∅6 (76) z držáku sloupku řízení (2). Držák sloupku řízení (2) umístěte na sloupku počítače (3) pomocí odstraněných šroubů M8 x 55 (24) Podložky ∅6 (37) Podložky pružné ∅6 (76) Utáhněte skrutky.
2. Káble počítače (10) připojte ke svorkám snímačů impulsů (26).

Počítačový

TIME 0:00 \~99:59 min

SPEED 0.0 \~999.9 km/h

DISTANCE 0.00 \~999.9 km

CALORIE 0.0 \~999.9 kcal

MODE: Tlačítko umožňuje vybrat a blokovat funkcji, kterou chcete. Tlačítko umožňuje resetovat hodnotu přidržením na 4 sekundy.

Vlastnosti

1. TIME

Stiskněte tlačítko MODE, dokud se indikátor nepřepne na TIME. Po zahájení tréninku se zobrazí celkový čas

2.SPEED

Stiskněte tlačítko MODE, dokud se indikátor nepřepne na REPS/MIN Na přístroji se zobrazí aktuální rychlost.

3. DISTANCE

Stiskněte tlačítko MODE, dokud se indikátor nepřepne na DISTANCE. Prejdená vzdialenost sa zobrazí počas tréningu

4.CALORIE

Stiskněte tlačítko MODE, dokud se indikátor nepřepne na CALORIE. Spálené kalorie se zobrazí při zahájení cvičení

5.PULSE (pokud je)

Stiskněte tlačítko MODE, dokud se indikátor nepřepne na PULSE. Na 3 sekundy položte ruce na senzory, abyste zkontrolovali aktuální tepovou frekvenci.

6.SCAN

Zobrazení se mění každé 4 sekundy podle následujícího diagramu.

TIME – SPEED – DISTANCE – CALORIE – PULSE – SCAN

POZOR:

1. Počítač se vypne automaticky po 4-5 minutách nečinnosti.

2. Počítač se zapne automaticky po stisknutí libovolném tlačítka

3. Pokud se na monitoru zobrazí neúplné informace nebo pokud jsou rozmazané, vyměňte baterie. Nenahrazujte pouze jednu sadu baterií, protože se může narušit správný výsledek měření

4. Počítač používá 2 baterie AAA

Údržba

Správná údržba zařízení výrazně ovlivňuje jeho životnost.

Nesprávná údržba může poškodit nebo zkrátit životnost výrobku.

Čištění

Pravidelné čištění pásu zaručuje dlouhou životnost produktu.

Pozor: Trenažer musí být vypnut, aby nedošlo k úrazu elektrickým proudem.

Po každém tréninku: utřete počítač a jiné plochy čistým, měkkým hadříkem, pro odstranění zbytků potu.

Pozor: Nepoužívejte silné čistící prostředky nebo rozpouštědla. Aby nedošlo k poškození počítače, uchovávejte všechny kapaliny mimo dosah. Nevystavujte počítač prímému slunečnímu světlu.

Pro usnadnění čištění, doporučujeme použít podložku pro trenažer. Boty mohou zanechat nečistoty na páse, které se mohou dostát pod trenažer. Jednou týdně očistěte podložku pod trenažerem.

Technická data

Rozměry trenažeru: 77 x 45,5 x 113,8 cm

Maximální hmotnost uživatele: 100 kg

Hmotnost netto: 15,5 kg

Hmotnost brutto: 17,5 kg

Tato fáze má za úkol zlepšit krevní oběh a zlepšit práci svalů a také snížit riziko křeče nebo zranění. Doporučujeme provádět několik protahovacích cviků v souladu s ilustracemi níže. Každá rozcvička by měla trvat kolem 30 sekund. Svaly nesmíte příliš roztahovat a přetěžovat. V případě objevení se bolesti okamžitě přerušte trénink.

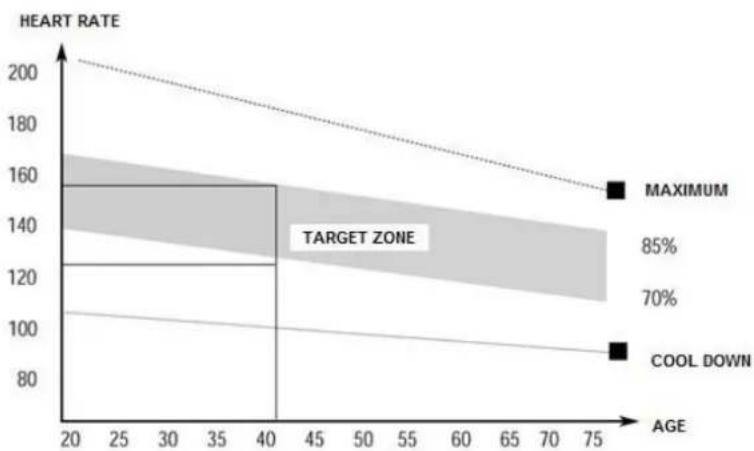

II. FÁZE CVIKŮ

Je to fáze, která vyžaduje největší úsilí. Díky pravidelného tréninku získávají svaly nohou na pružnosti. Během cviků udržujte rovnoměrné tempo. Intenzita tréninku by měla zvýšit tep na cílovou hodnotu v souladu s údaji níže.

POZOR: Tato fáze by měla trvat nejméně 12 minut. Proto většina cvičících začíná od 15-20 minut.

V této fázi by měl kardiovaskulární a svalový systém relaxovat. Opakujte rozcvičku a snižuje tempo. Pokračujte přibližně 5 minut. Opakujte zahřivací cviky, vyhněte se nadměrnému protahování a přetížení svalů. Spolu se zlepšením fyzičky bude možné prodloužit a zvýšit intenzitu tréninku. Doporučuje se trénovat alespoň 3krát týdně. Pokud je to možné, rozdělte cvičení rovnoměrně po celý týden.

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího

- platného doklad o koupi produktu s datem prodeje (účtu)

1. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

2. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.

3. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi

- poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

- vyprší její platnost

- bylo do produktu neodborně zasaženo- nebyla dodržena pravidla

řádné údržby 7. Duplikáty záručního listu nebudou vydány.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

3. Ručitel také informuje, že provozuje pozáruční servis.

4. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)
