| Značka | Hikvision |
| Model | DS-D42C16-H |
| Typ produktu | Barevný LED ovladač displeje |
| Napájení | 110-220 V AC, 50/60 Hz |
| Video vstupy | 2x HDMI, 1x DVI, 1x DP, 1x LAN (síť) |
| Video výstupy | 1x HDMI, 16x DATA porty (pro LED panely), 1x 3D OUT |
| Audio vstup | 1x Audio IN |
| Audio výstup | 1x Audio OUT |
| Další rozhraní | USB, IR IN, WAKEUP, 3D IN, Světelný senzor |
| Integrovaný LCD displej | Ano, pro systémové informace (jas, IP, rozlišení, zdroj) |
| Ovládání | Otočný knoflík (jas/navigace), tlačítka BACK, SOURCE/TEST, POWER UP/DOWN |
| Hlavní funkce | Vytváření homogenních LED videostěn, synchronizace více obrazovek, správa zdrojů, vestavěný test obrazu |
| Světelný senzor | Ano, pro automatické nastavení jasu |
| Ventilace | Minimální volný prostor 20 cm kolem zařízení |
| Provozní teplota | Není uvedena v manuálu |
| Údržba | Odpojte před čištěním; neblokujte ventilační otvory; používejte suchý hadřík |
| Bezpečnost | Instalace kvalifikovaným personálem; nevystavovat vodě; vyměnit pojistku za stejnou; vyhýbat se zdrojům ohně |
| Třída emisí | Třída A (může způsobovat rušení; vyžadována vhodná opatření) |
| Shoda | CE, WEEE, RoHS |
| Zamýšlené použití | Zasedací místnosti, studia, sportovní haly, letiště, banky, reklama, domácí kino |
Často kladené otázky - DS-D42C16-H Hikvision
Dotazy uživatelů ohledně DS-D42C16-H Hikvision
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Displej ve formátu PDF zdarma! Najděte svůj návod DS-D42C16-H - Hikvision a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DS-D42C16-H značky Hikvision.
NÁVOD K OBSLUZE DS-D42C16-H Hikvision
Tento návod je majetkem společnos Hangzhou Hikvision Digital Technology Co., Ltd. nebo jejích poboček (dále jen „Hikvision“) a bez předchozího písemného souhlasu společnos Hikvision ho nelze žádným způsobem částečně ani zcela reprodukovat, měnit, překládat ani distribuovat. Pokud není jinak výslovně uvedeno, společnost Hikvision neposkytuje ve vztahu k návodu a zde uvedeným informacím žádné záruky ani ujištění, a to ani výslovné, ani vyplývající.
Informace o tomto návodu
V návodu jsou obsaženy pokyny k používání a obsluze výrobku. Obrázky, schémata, snímky a veškeré ostatní zde uvedené informace slouží pouze jako popis a vysvětlení. Informace obsažené v tomto návodu podléhajívhledem k aktualizacím rmwaru nebo z jiných důvodů změnám bez upozornění. Nejnovější verzi tohoto návodu naleznete na webových stránkách společnos Hikvision (hps://www.hikvision.com).
Tento návod používejte s vedením a pomocí odborníků vyškolených v oblas podpory výrobku.
Ochranné známky
- HIKVISION a ostatní ochranné známky a loga společnos Hikvision jsou vlastnictvím společnos Hikvision v různých jurisdikcích.
- Ostatníochranné známky a loga uvedené v této příručce jsou majetkem příslušných vlastníků.
- HDMI Termány HDMI a HDMI High-Denion Mulmedia Interface a logo HDMI jsou ochrannými známkami nebo registrovanými ochrannými známkami společnos HDMI Licensing Administrator, Inc. v USA a dalších zemích.
Prohlášení o vyloučení odpovědnos
TATO PŘÍRUČKA A POPISOVANÉ PRODUKTY VČETNĚ PŘÍSLUŠNÉHO HARDWARU, SOFTWARU A FIRMWARU JSOU V MAXIMÁ LNÍM ROZSAHU PŘÍPUSTNÉM PODLE ZÁKONA POSKYTOVÁNY, „JAK STOJÍ A LEŽÍ“, A „SE VŠEMI VADAMI A CHYBAMI“. SPOLEČNOST HIKVISION NEPOSKYTUJE ŽÁDNÉ VÝSLOVNÉ ANI PŘEDPOKLÁDANÉ ZÁRUKY ZARNUJÍCÍ MIMO JINÉ PRODEJNOST, USPOKOJIVOU KVALITU NEBO VHODNOST KE KONKRÉTNÍM ÚČELŮM. POUŽÍVÁNÍ TOHOTO PRODUKTU JE NA VAŠE VLASTNÍ RIZIKO. SPOLEČNOST HIKVISION V ŽÁDNÉM PŘÍPADĚ NENESE ODPOVĚDNOST ZA JAKÉKOLI ZVLÁŠTNÍ, NÁSLEDNÉ, NÁHODNÉ NEBO NEPŘÍMÉ ŠKODY ZAHRNUJÍCÍ MIMO JINÉ ŠKODY ZE ZTRÁTY OBCHODNÍHO ZISKU, PŘERUŠENÍ OBCHODNÍ ČINNOSTI NEBO ZTRÁTY DAT, POŠKOZENÍ SYSTÉMŮ NEBO ZTRÁTY DOKUMENTACE V SOUVISLOSTI S POUŽÍVÁNÍM TOHOTO VÝROBKU BEZ OHLEDU NA TO, ZDA TAKOVÉ ŠKODY VZNIKLY Z DŮVODU PORUŠENÍ SMLOUVY, OBČANSKOPRÁVNÍHO PŘEČINU (VČETNĚ NEDBALOSTI) ČI ODPOVĚDNOSTI ZA PRODUKT, A TO ANI V PŘÍPADĚ, ŽE SPOLEČNOST HIKVISION BYLA NA MOŽNOST TAKOVÝCHTO ŠKOD NEBO ZTRÁTY UPOZORNĚNA.
BERETE NA VĚDOMÍ, ŽE INTERNET SVOU PODSTATOU PŘEDSTAVUJE SKRYTÁ BEZPEČNOSTNÍ RIZIKA A SPOLEČNOST HIKVISION PROTO NEPŘEBÍRÁ ŽÁDNOU ODPOVĚDNOST ZA NESTANDARDNÍ PROVOZNÍ CHOVÁNÍ, ÚNIK OSOBNÍCH ÚDAJŮ NEBO JINÉ ŠKODY VYPLÝVAJÍCÍ Z KYBERNETICKÉHO ČI HACKERSKÉHO ÚTOKU, NAPADENÍ VIREM NEBO ŠKODY ZPŮSOBENÉ JINÝMI INTERNETOVÝMI BEZPEČNOSTNÍMI RIZIKY; SPOLEČNOST HIKVISION VŠAK V PŘÍPADĚ POTŘEBY POSKYTNE VČASNOU TECHNICKOU PODPORU.
SOUHLASÍTE S TÍM, ŽE TENTO PRODUKT BUDE POUŽÍVÁN V SOULADU SE VŠEMI PLATNÝMI ZÁKONY A VÝHRADNĚ ODPOVÍDÁTE ZA ZAJIŠTĚNÍ, ŽE VAŠE UŽÍVÁNÍ BUDE V SOULADU S PLATNOU LEGISLATIVOU. ODPOVÍDÁTE ZEJMÉNA ZA POUŽÍVÁNÍPRODUKTU ZPŮSOBEM, KTERÝ NEPORUŠUJE PRÁVA TŘETÍCH STRAN, COŽ ZAHRNUJE MIMO JINÉ PRÁVO NA OCHRANU OSOBNOSTI, PRÁVO DUŠEVNÍHO VLASTNICTVÍ NEBO PRÁVO NA OCHRANU OSOBNÍCH ÚDAJŮ A DALŠÍ PRÁVA NA OCHRANU SOUKROMÍ. TENTO PRODUKT NESMÍTE POUŽÍVAT K JAKÝMKOLI NEDOVOLENÝM KONCOVÝM ÚČELŮM VČETNĚ VÝVOJE ČI VÝROBY ZBRANÍ HROMADNÉHO NIČENÍ, VÝVOJE NEBO VÝROBY CHEMICKÝCH ČI BIOLOGICKÝCH ZBRANÍ NEBO JAKÝCHKOLI ČINNOSTÍ SOUVISEJÍCÍCH S JADERNÝMI VÝBUŠNINAMI NEBO NEBEZPEČNÝM JADERNÝM PALIVOVÝM CYKLEM ČI K PODPOŘE PORUŠOVÁNÍLIDSKÝCH PRÁV.
V PŘÍPADĚ JAKÉHOKOLI ROZPORU MEZI TÍMTO NÁVODEM A PŘÍSLUŠNÝMI ZÁKONY PLATÍ DRUHÉ ZMÍNĚNÉ.
Právní informace
EU prohlášení o shodě
Tento výrobek, a případně i dodané příslušenství, jsou označeny štkem „CE“, což znamená, že vyhovují příslušným harmonizovaným evropským normám uvedeným ve směrnici EMC 2014/30/EU, směrnici LVD 2014/35/EU a směrnici RoHS 2011/65/EU.
Směrnice 2012/19/ES (WEEE): Výrobky označené mto symbolem nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Při zakoupení nového ekvivalentního výrobku tento výrobek řádně zrecyklujte vrácením svému místnímu dodavateli, nebo jej zlikvidujte odevzdáním v určených sběrných místech. Více informací naleznete na webu: www.recyclethis.info
Směrnice 2006/66/ES (týkající se baterií): Tento výrobek obsahuje baterii, kterou nelze v Evropské unii likvidovat společně s netříděným domovním odpadem. Konkrétní informace o baterii naleznete v dokumentaci výrobku. Baterie je označena mto symbolem, který může obsahovat písmena značící kadmium (Cd), olovo (Pb) nebo měď (Hg). Baterii řádně zlikviđujte odevzdáním svému dodavateli nebo na určeném sběrném místě. Více informací naleznete na webu: www.recyclethis.info
Bezpečnostní pokyny
Před použim a instalací výrobku si pečlivě přečtěte bezpečnostní pokyny.
Varování a upozornění:
- Jde o výrobek třídy A, který může způsobovat rušení rádiového signálu. V takovém případě může být nutné přijmout adekvátní opatření.
- Při používání výrobku je nutné přísně dodržovat všechny národní a místní předpisy týkající se elektrické bezpečnos.
- Zařízení nesmí být vystaveno kapající nebo stříkající vodě a nesmí se na něj pokládat předměty s tekunami, jako jsou vázy.
- UPOZORNĚNÍ: Pojistku vyměňte pouze za pojistku stejného typu a se stejným jmenovitým proudem, abyste omezili nebezpečí požáru.
- UPOZORNĚNÍ: Dvoupólové/neutrální jištění. Po spálení pojistky mohou ty součásti zařízení, které zůstávají napájeny, představovat při servisních pracích nebezpečí.
- Zařízení musí být připojeno k uzemněné síťové zásuvce.
- Při připojení ke zdroji střídavého proudu zajistěte správné zapojení svorek.
- 4 označuje nebezpečné kabely pod napěm nebo pod proudem. Připojení externí kabeláže ke svorkám proto musí provádět vyškolená osoba.
- Toto zařízení bylo navrženo a v případě potřeby upraveno k připojení do rozvodného systému IT.
- Toto zařízení není vhodné pro použi v místech, na kterých se mohou vyskytovat děti.
- UPOZORNĚNÍ: Při výměně baterie za nesprávný typ hrozí nebezpečí výbuchu.
- Vyměníte-li baterii za nesprávný typ, může dojít k poškození pojistky (například v případě některých typů lithiových baterií).
- Baterii nevhazujte do ohně, nevkládejte do horké trouby, mechanicky ji nedríte ani neřezejte. Mohlo by dojít k výbuchu.
- Neponechávejte baterii v prostředí s extrémně vysokou teplotou, protože by mohlo dojít k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
- Nevystavujte baterii extrémně nízkému tlaku vzduchu, protože by mohlo dojí k výbuchu nebo úniku hořlavé kapaliny nebo plynu.
- Použité baterie zlikvidujte podle pokynů.
- Na zařízení se nesmí pokládat zdroje otevřeného ohně jako například hořící svíčky.
- Odvětrávání nesmí být nikdy omezeno zakrym venlačních otvorů předměty, jako jsou noviny, ubrusy, záclony apod. Nikdy nesmídojť k zablokování otvorů m, že je zařízení umístěno na posteli, pohovce, koberci nebo jiném podobném povrchu.
- Ponechejte kolem zařízení volný prostor minimálně 20 cm, abyste zajisli dostatečné odvětrávání
- Port USB zařízení se používá pouze k připojení myši, klávesnice nebo ash disku USB.
- Toto zařízení není vhodné pro použi v místech, na kterých se mohou vyskytovat děti.
- Namontujte zařízení podle pokynů v tomto návodu.
- Toto zařízení je třeba v souladu s montážními pokyny bezpečně připevnit do skříně, aby nedošlo ke zranění.
- Udržujte čás těla stranou od lopatek venlátoru. Při provádění servisu musí být zdroj napájení odpojen.
- Zařízení prěnášejte a používejte pouze v poloze 90°.
Přehled
Řadič plně barevných displejů LED lze používat s plně barevnými zobrazovacími jednotkami k dosažení plynulé videostěny ve všech rozměrech. Zařízení se používá v zasedacích místnostech, studiích, tělocvičnách, na lešch, v bankách, pro reklamní účely, jako domácí kino atd.
Konektory
Konektory řadiče displeje LED se mohou lišit v závislos na modelu výrobku. Následující obrázky jsou pouze orientační.
| POWER | Indikátor napájení | ACTIVE | Indikátor akvního stavu |
| SOURCE | Indikátor stavu zdroje signálu | USB | Indikátor USB |
| SYSERR | Indikátor systémové chyby | LINKERR | Indikátor chyby spojení |
| Panel LCD | Informace o displeji, jako je jas, IP adresa zařízení, rozlišení vstupu a výstupu, typ zdroje signálu, nabídku stavu zámku | Knoík | Normální režim (nikoli režim nabídky):Otáčením doleva nebo doprava upravujete jas.Režim nabídky: Otáčením doleva nebo doprava vyberete položku nabídky. Ssknum vyberete nabídku nebo přejdete do další nabídky. |
| BACK | Dlouhé ssknu: Slouží k odemknu zámku nabídky. Ssknu slouží k přechodu do režimu nabídky.Krátké ssknu: Slouží k přechodu do předchozí nabídky nebo hlavní nabídky. | SOURCE/TEST | Dlouhé ssknu: Slouží k přechodu do režimu testování obrazu.Krátké ssknu: Slouží k přepnu zdroje signálu. |
| POWER UP/DOWN | Dlouhé ssknu: Slouží k uvedení zařízení do režimu spánku.Krátké ssknu: Slouží k probuzení zařízení. | —— | —— |

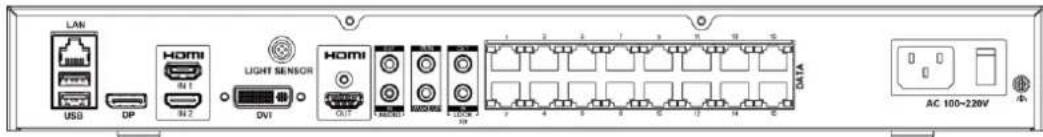

| LAN | Vstup síťového signálu | USB | Konektor USB | DP | Konektor DP |
| HDMI IN 1/IN 2 | Vstup signálu HDMI 1/2 | LIGHT SENSOR | Konektor světelného senzoru | DVI | Konektor DVI |
| HDMI OUT | Výstup signálu HDMI | AUDIO IN/OUT | Audiovstup/audiovýstup | IR IN | Infračervený vstup |
| WAKEUP | Konektor probuzení | 3D OUT | Výstup 3D signálu | 3D IN | Vstup 3D signálu |
| DATA | 16 výstupů síťových portů | Napájení | 110–220 V stř. | — — | — — |
Akvace a přihlášení
Spustte klienta a akvujte požadované zařízení pomocí hesla. Přejděte do přihlašovacího okna a zadejte k přihlášení IP adresu, číslo portu, uživatelské jméno a heslo.
