NÁVOD K OBSLUZE WS Q4860 NE WHIRLPOOL
Před použitím spotřebiče si přečtěte tyto bezpečnostní pokyny. Uschovejte si je po ruce pro další použití.
V tomto návodu a na samotném spotřebiči jsou uvedena důležitá bezpečnostní upozornění, která je nutné si přečíst a řídit se jimi. Výrobce odmítá nést jakoukoli zodpovědnost za nedodržení těchto bezpečnostních pokynů, za nevhodné používání spotřebiče nebo za nesprávné nastavení ovladačů.
⚠ VÝSTRAŽNÉ UPOZORNĚNÍ: Pokud je povrch varné desky popraskaný, zařízení nepoužívejte. Riziko elektrického šoku!
⚠ VÝSTRAŽNÉ UPOZORNĚNÍ: Nebezpečí požáru: Neskladujte položky na varném povrchu.
⚠ UPOZORNĚNÍ: Proces vaření musí probíhat pod kontrolou. Krátké vaření musí být neustále monitorováno.
⚠ VÝSTRAŽNÉ UPOZORNĚNÍ: Vaření pokrmů s obsahem tuku nebo oleje bez dozoru na varné desce může být nebezpečné. Riziko požáru! NIKDY se nepokoušejte požár uhasit vodou: Namísto toho spotřebič vypněte a plamen přikryjte, např. poklicí nebo žáruvzdornou dekou.
⚠ Varnou desku nepoužívejte jako pracovní plochu nebo podstavec. Do blízkosti spotřebiče nepokládejte oděvy nebo jiné hořlavé materiály, dokud veškeré součásti zcela nevychladnou. Riziko požáru!
⚠ Kovové předměty jako nože, vidličky, lžíce a poklice nepokládejte na povrch varné desky, protože se mohou zahřát na vysokou teplotu.
⚠ Velmi malé děti (0–3 roky) by se neměly ke spotřebiči přibližovat. Malé děti (3–8 let) by se neměly ke spotřebiči přibližovat, pokud nejsou pod dozorem. Děti starší 8 let a osoby s fyzickým, smyslovým či duševním postižením nebo bez patřičných zkušeností a znalostí mohou tento spotřebič používat pouze pod dohledem nebo tehdy, pokud obdržely informace o bezpečném použit spotřebiče a pokud rozumějí rizikům, která s používáním spotřebiče souvisejí. Nedovolte dětem, aby si se spotřebičem hrály. Nedovolte dětem, aby bez dohledu prováděly čištění a běžnou údržbu spotřebiče.
⚠️ Po použití vypněte příslušnou část varné desky ovladačem a nespoléhejte na detektor nádoby.
⚠ VÝSTRAŽNÉ UPOZÓRNĚNÍ: Spotřebič a jeho přístupné součásti se při použití zahřívají. Je třeba dbát opatrnosti, abyste se nedotkli topných těles. Děti mladší 8 let se nesmějí ke spotřebiči přibližovat, pokud nejsou pod dohledem dospělé osoby.
⚠ Jídlo nesmí zůstat uvnitř výrobku nebo být na výrobku položeno déle než jednu hodinu před jeho tepelnou úpravou či po jejím dokončení.
POVOLENÉ POUŽITÍ
⚠ UPOZORNĚNÍ: Tento spotřebič není určen k řízení pomoci externího zařízení, jako je např. časovač, nebo samostatného systému dálkového ovládání.
⚠ Tento spotřebič je určen k použití v domácnosti a podobných zařízeních jako: kuchyňské kouty pro zaměstnance v obchodech, kancelářích a na jiných pracovištích; farmy; klienty hotelů, motelů, penzionů a jiných ubytovací zařízení.
⚠️ Není přípustné používat jej jiným způsobem (např. k vytápění místností).
⚠ Tento spotřebič není určen pro profesionální použití. Nepoužívejte spotřebič venku.
⚠️VAROVÁNÍ: Pokud necháte na ovládacím panelu ležet nějaký předmět, indukční deska může vydávat zvuk. Plotnu vypněte stiskem tlačítka „ZAPNOUT/VYPNOUT“.
INSTALACE
⚠️K přemistování a instalaci spotřebiče jsou nutné minimálně dvě osoby – nebezpečí zranění. Při rozbalování a instalaci používejte ochranné rukavice – nebezpečí pořezání.
⚠ Instalaci, včetně připojení přívodu vody (pokud nějaký existuje) a elektriny, a opravy musí provádět kvalifikovaný technik. Neopravujte ani nevyměňujte žádnou část spotřebiče, pokud to není výslovně uvedeno v návodu k použití. Nedovolte dětem, aby se přibližovaly k místu instalace. Po vybalení spotřebiče se přesvědčte, že nebyl při dopravě poškozen. V případě problémů se obratte se na svého prodejce nebo na nejbližší servisní středisko. Po instalaci musí být obalový materiál (plasty, polystyrenová pěna atd.) uložen mimo dosah dětí – nebezpečí udušení. Před zahájením instalace je nutné spotřebič odpojit od elektrické sítě – nebezpečí úrazu elektrickým proudem. Během instalace se ujistěte, že zařízení nepoškozuje napájecí kabel – nebezpečí požáru a úrazu elektrickým proudem. Zařízení nezapínejte, dokud nebyla řádně ukončena instalace.
⚠️ Je-li nutné skříňku přiříznout, provedte tyto práce ještě před zasunutím spotřebiče na místo a pečlivě odstraňte všechny dřevěné třísky a piliny.
⚠ Pokud není spotřebič nainstalován nad troubou, do umístění pod spotřebičem je třeba nainstalovat i oddělovací panel (není součástí).
DÜLEŽITÁ UPOZORNĚNÍ TÝKAJÍCÍ SE ELEKTRICKÉHO ZAPOJENÍ
⚠ V souladu s národními bezpečnostními normami týkajícími se elektrických zařízení musí být možné odpojit spotřebič od elektrické sítě vytažením zástrčky, pokud je zástrčka přístupná, nebo, v souladu s pravidly pro zapojování, prostřednictvím vícepólového vypínače umístěného před zásuvkou a spotřebič musí být uzemněn.
⚠ Nepoužívejte prodlužovací kabely, sdružené zásuvky nebo adaptéry. Po provedení montáže nesmí být elektrické prvky spotřebiče pro uživatele prístupné. Nepoužívejte spotřebič, pokud jste mokří nebo bosí. Tento spotřebič nezapínejte, pokud je poškozený napájecí síťový kabel či zástrčka, pokud nefunguje správně nebo byl poškozen či došlo k jeho pádu.
⚠ Instalace pomocí zástrčky napájecího kabelu není povolena, pokud produkt již není vybaven tou, kterou poskytuje výrobce. ⚠ Jestliže je poškozený přívodní kabel, za identický ho smí vyměnit pouze výrobce, servisní technik nebo osoba s podobnou příslušnou kvalifikací, jinak by mohlo dojít k úrazu – riziko elektrického šoku!
ČIŠTĚNÍ A ÚDRŽBA
⚠️ VÝSTRAŽNÉ UPOZORNĚNÍ: Než zahájíte jakoukoli údržbovou operaci, ujistěte se, že je spotřebič vypnutý a odpojený od zdroje napájení; nikdy nepoužívejte parní čistič – riziko elektrického šoku!
⚠ Nepoužívejte abrazivní ani agresivní produkty, čisticí prostředky s obsahem chloru ani drátěnky.
LIKVIDACE OBALOVÉHO MATERIÁLU
Obal je ze 100% recyklovatelného materiálu a je označen recyklačním znakem
Jednotlivé části obalového materiálu proto zlikvidujte odpovědně podle platných místních předpisů.
LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ
Tento spotřebič byl vyroben z recyklovatelných nebo opakovaně použitelných materiálů. Zlikvidujte jej podle místních předpisů pro likvidaci odpadu. Další informace o likvidaci, renovaci a recyklaci elektrických spotřebičů ziskáte na místním úřadě, v podniku pro sběr domácího odpadu nebo v obchodě, kde jste spotřebič zakoupili. Tento spotřebič je označen v souladu s evropskou směrnici 2012/19/EU o odpadních elektrických a elektronických zařízeních (OEEZ) a nařízeními o odpadních elektrických a elektronických zařízeních 2013 (včetně dodatků).
Zajištěním správné likvidace tohoto výrobku pomůžete zabránit negativním vlivům na životní prostředí a lidské zdraví.
Symbol na výrobku nebo příslušných dokladech udává, že tento výrobek nesmí být likvidován společně s domácím odpadem, nýbrž je nutné jej odevzdat do příslušného sběrného střediska k recyklaci elektrických a elektronických zařízení.
RADY K ÚSPOŘE ELEKTRICKÉ ENERGIE
Vytěžte maximum i ze zbytkového tepla, a to tak, že ploténku vypnete několik minut před dokončením vaření.
Dno hrnce či pánve by mělo zakrývat celou plochu ploténky; při použití nádoby, jejíž dno je menší než ploténka, dochází k plýtvání energii.
Během vaření přikrývejte hrnce a pánve dobře těsnicí pokličkou a používejte co nejméně vody. Vařením bez pokličky se citelně zvýší spotřeba energie.
Používejte pouze hrnce a pánve s plochým dnem.
PROHLÁŠENÍ O SHODĚ
Tento spotřebič splňuje požadavky na ekodesign evropského nařízení 66/2014 a nařízení o ekodesignu výrobků spojených se spotřebou energie a informacích o energii (dodatek) (EU Exit) 2019 v souladu s evropskou normou EN 60350-2.
Informace týkající se režimu nízké spotřeby spotřebiče v souladu s nařízením (EU) 2023/826 naleznete na následujícím odkazu: https://docs.emeaappliancedocs.eu.
POZNÁMKA
Lidé s kardiostimulátorem nebo podobným lékařským přístrojem by měli být opatrní, pokud stojív blízkostizapnuté indukční varné desky. Elektromagnetické pole může kardiostimulátor nebo jemu podobné přístroje poškodit. Obratte se na svého lékaře nebo výrobce kardiostimulátoru či jiného takového lékařského přístroje pro další informace o působení elektromagnetického pole indukční varné desky na tyto přístroje.

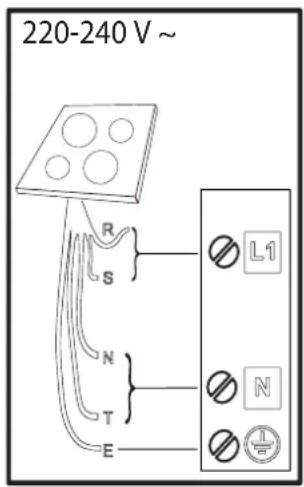

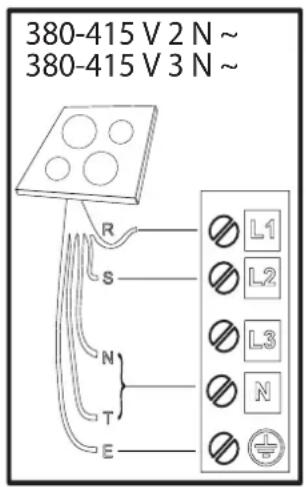

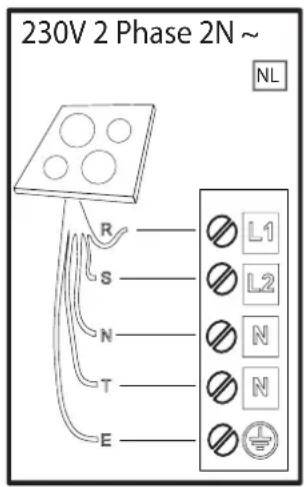

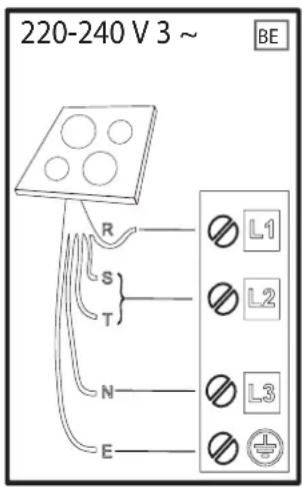

Připojení k elektrické síti musí být provedeno ještě před připojením spotřebiče ke zdroji elektriny.
Instalaci musí provést kvalifikovaný pracovník obeznámený s platnými bezpečnostními předpisy a předpisy o elektrické instalaci. Instalace se musí provádět výslovně podle předpisů lokálního dodavatele elektrické energie.
Zkontrolujte, zda údaj o napětí uvedený na typovém štítku na spodní straně spotřebiče odpovídá napětí v domácí síti.
Předpisy vyžadují, aby byl spotřebič uzemněn: použijte pouze vodiče (včetně zemnícího), které mají odpovídající délku.
Přejete-li si získat plnou podporu, zaregistrujte svůj výrobek na www.register10.eu.
Před použitím spotřebiče si pečlivě přečtěte bezpečnostní pokyny.
ABYSTE ZÍSKALI VÍCE INFORMACÍ, NASKENUJTE PROSÍM QR KÓD NA VAŠEM SPOTŘEBIČI
- Varná deska
- Ovládací panel

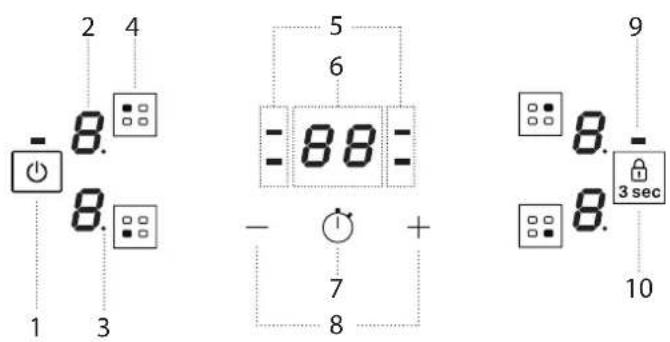

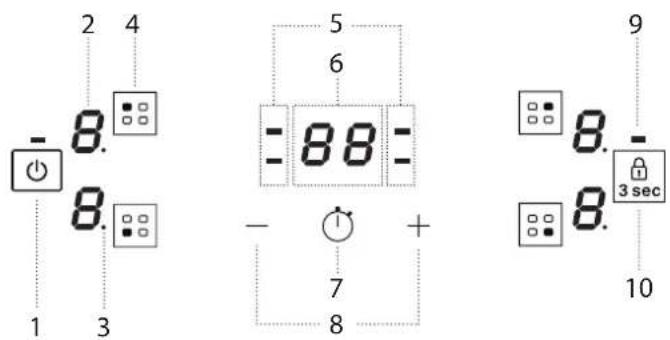

OVLÁDACÍ PANEL
- Tlačitko Zapnutí/Vypnutí
- Zvolená úroveň tepelné úpravy
- Indikátor výběru zóny
-
Tlačítko volby varné zóny
-
Ukazatele minutky aktivní pro vybranou zónu
- Indikátor doby tepelné úpravy
- Tlačitko aktivace minutky
-
Tlačítka na nastavení výkonu a doby vaření
-
Kontrolka – aktivní funkce
- Tlačitko Zámek kláves – 3 sekundy
PŘÍSLUŠENSTVÍ
Používejte pouze hrnce a pánve z feromagnetického materiálu vhodné pro indukční varné desky. Abyste určili, zda je hrnec vhodný, hledejte symbol (obvykle vyražený na dně). Ke kontrole, zda je dno nádobí magnetické, lze použít také magnet.
| NÁDOBÍ MAT | ERIÁL VLASTNOSTI | |
Doporučené nádobí | Základna je vyrobena z nerezové oceli se sendvičovou konstrukcí, smaltované oceli a litiny. | Zajišťuje optimální účinnost, rychle se zahřívá a rovnoměmě rozvádí teplo. |
Vhodné nádobí | Základna není plně feromagnetická (magnet drží pouze na části dna nádobí). | Zahřívá se pouze feromagnetická oblast. V důsledku toho se může zahřívat méně rychle a teplo může být rozloženo méně rovnoměrně. |
Vhodné nádobí | Feromagnetická základna obsahuje plochy s hliníkem nebo má uprostřed prohloubenou plochu. | Feromagnetická plocha je menší než vlastní plocha dna nádobí. Výsledkem může být nižší výkon a nádobí se nemusí dostatečně zahřát. Kuchyňské nádobí nemusí být rozpoznáno. |
| Nevhodné | Normální tenká ocel, sklo, hlína, měd, hliník a jiné neferomagnetické materiály nebo nádobí s gumovými nožičkami. | Nádobí není detekováno a neohřívá se. |
POZNÁMKA: Veškeré nádobí musí mít rovné dno. Pravidelně kontrolujte, zda se dno nedeformuje, protože některé nádobí se může vlivem vysokého tepla deformovat. Použití nádobí, které neodpovídá doporučeným rozměrům a vlastnostem, může výrazně ovlivnit výkon vaření a způsobit neuspokojivé výsledky.
ADAPTÉR NA HRNCE A PÁNVE, KTERÉ NEJSOU VHODNÉ PRO VAŘENÍ NA INDUKCI
Použití adaptérových desek ovlivnuje účinnost, a prodlužuje tak dobu potřebnou k ohřevu vody nebo potravin. Ujistěte se, že feromagnetický průměr základny nádobí
PŘED PRVNÍM POUŽITÍM
POWER MANAGEMENT (NASTAVENÍ VÝKONU)
V době nákupu je varná deska nastavena na maximální možný výkon. Upravte nastavení podle mezních hodnot elektrické sítě ve vaší domácnosti, jak je popsáno v následujícím odstavci.
POZNÁMKA: V závislosti na výkonu zvoleném pro varnou desku může dojít k automatickému omezení stupně výkonu a funkcí některých varných zón (např. vaření či rychlý ohřev), aby se předešlo překročení zvoleného limitu.
Nastavení výkonu varné desky:
Po připojení zařízení do elektrické sítě můžete nastavit úroveň výkonu během 60 sekund.
Podržte stisknuté tlačítko "+" po dobu nejméně 3 sekund. Na displeji se objeví "PL". K potvrzení stiskněte 3 sec.
Použijte tlačítka "+" a "-" ke zvolení požadované úrovně výkonu. K dispozici jsou následující úrovně výkonu: 2,5 kW – 4,0 kW – 6,0 kW – 7,2 kW. Potvrdte stisknutím
Zvolená úroveň výkonu zůstane v paměti, i když dojde k přerušení napájení. Pokud chcete změnit úroveň výkonu, odpojte spotřebič ze sítě po dobu minimálně 60 sekund, poté jej opět připojte a opakujte výše uvedené kroky.
Pokud během sekvence nastavení dojde k chybě, objeví se symbol "EE" a uslyšite pípnutí. Pokud k tomu dojde, opakujte operaci. Jestliže chyba přetrvává, volejte středisko poprodejních služeb.
odpovídá průměru adaptérové desky i průměru varné zóny. Pokud se tato měření neshodují, může dojít k výraznému snížení účinnosti a výkonu. Nedodržení těchto pokynů může vést k nahromadění tepla, které by nebylo účinně přeneseno do hrnce nebo pánve, což by mohlo způsobit zčernání desky a varné desky.
HRNCE A PÁNVE
Varná deska je vybavena vnitřním bezpečnostním systémem, který při zjištění příliš vysoké teploty aktivuje funkci „Automatické vypnutí“. Používání prázdných hrnců a pánví s tenkým dnem se nedoporučuje, ale v případě jejich použití by se teplota mohla zvýšit rychleji, než je doba potřebná k rychlému spuštění funkce „Automatické vypnutí“, což by mohlo vést k poškození pánve nebo povrchu varné desky. Pokud se tak stane, nedotýkejte se pánve ani povrchu varné desky. Počkejte, až všechny součásti vychladnou. Pokud se zobrazí jakékoli chybové hlášení, zavolejte servisní středisko.
VHODNÁ VELIKOST DNA PÁNVE/HRNCE PRO RŮZNÉ VARNÉ ZÓNY
Abyste zajistili správnou funkci varné desky, používejte hmce svhodným průměrem pro každou zónu (viz tabulka níže). Vezměte prosím na vědomí, že výrobci nádobí často uvádějí velikost homího průměru nádobí, nikoli průměr dna.
Aby varná deska fungovala tak, jak se očekává, používejte vždy varnou zónu o velikosti odpovídající feromagnetické velikosti dna nádobí.
Pánev/hrnec správně vycentrujte na používanou varnou zónu. Doporučujeme nepoužívat hrnce větší, než je velikost varné zóny.
Pokud chcete akustický signál zapnout/vypnout:
- Připojte varnou desku k přívodu elektrického proudu; - Vyčkejte na spouštěcí sekvenci;
- Během 60 sekund stiskněte současně tlačítka "+" a 3 sec a podržte je stlačená po dobu alespoň 5 sekund.
REŽIM DEMO (ohřev deaktivovaný, viz kapitola "Odstraňování závad")
Zapnutí a vypnutí demo režimu:
- Připojte varnou desku k přívodu elektrického proudu;
• Vyčkejte na spouštěcí sekvenci;
- Během 60 sekund stiskněte současně tlačítka výběru varné zóny v levém a pravém horním rohu a podržte je stlačená po dobu alespoň 3 sekund (viz níže);
- Na displeji se zobrazí "DE".
KAŽDODENNÍ POUŽÍVÁNÍ
ZAPNUTÍ/VYPNUTÍ VARNÉ DESKY
Pokud chcete varnou desku zapnout, stiskněte tlačítko napájení po dobu přibližně 1 sekundy. Pokud chcete varnou desku vypnout, stiskněte znovu stejné tlačítko a všechny varné zóny se deaktivují.
UMÍSTĚNÍ
Podle symbolů pozic najděte umístění požadované varné zóny.
Nezakrývejte symboly ovládacího panelu hrncem.
Upozornění: Ve varných zónách, které jsou umístěné v blízkosti ovládacího panelu, doporučujeme pokládat hrnce a pánve tak, aby se nacházely mezi značkami (se zohledněním jak dna, tak horního okraje pánve, neboť ten bývá širší). Tím se vyhnete nadměrnému přehřátí dotykové části. Při grilování nebo smažení používejte, kdykoli to bude možné, zadní varné zóny.
AKTIVACE/DEAKTIVACE VARNÝCH ZÓN A NASTAVENÍ ÚROVNÍ NU
Stisknutím tlačítka výběru příslušné zóny zvolte předvolenou varnou zónu. Na displeji se zobrazí úroveň "0".
Každá varná zóna má několik různých stupňů výkonu, které lze nastavit pomocí tlačítek "+"/-", přičemž minimum je 1 a maximum 9.
Některé varné zóny mají funkci rychlého ohřevu (Booster), signalizovanou na displeji písmenem "P".
Ukazatel teplotního stupně Ukazatel zvolené varné zóny
Stisknutím příslušného tlačítka výběru zóny vyberte varnou zónu, která se má vypnout (na displeji se rozsvítí tečka vpravo dole u ukazatele úrovně výkonu). Tlačítkem “-” nastavte stupeň "0".
INDIKÁTORY
ZBYTKOVÉ TEPLO
Jestliže se na displeji zobrazí písmeno "H", znamená to, že varná zóna je horká. Indikátor se rozsvítí i v případě, kdy zóna sice nebyla aktivní, ale jen zahřátá v důsledku použití sousedních zón, nebo proto, že na ni byla postavena horká nádoba.
Po zchladnutí varné zóny písmeno "H" zmizí.
Chcete-li zónu okamžitě vypnout, stiskněte tlačítko výběru varné zóny a podržte jej stisknuté po dobu 3 sekund. Varná zóna se vypne a na displeji se zobrazí ukazatel zbytkového tepla "H".
UZAMKNUTÍ OVLÁDACÍHO PANELU
Pro uzamknutí nastavení a ochranu proti nechtěnému zapnutí stiskněte a po dobu 3 sekund přidržte tlačitko "Zámek kláves".Pípnutí a varovná kontrolka nad symbolem indikují, že funkce byla aktivována. Ovládací panel je zablokovaný s výjimkou funkce "vypnutí" ( ). Zablokování ovládacího panelu vypnete zopakováním postupu zapnutí.
- ⏻ + ČASOVAČ
Minutka umožnuje nastavení doby vaření pro všechny zóny.
Aktivace časovače:
Vyberte a aktivujte varnou zónu, pro kterou chcete minutku nastavit.
Stiskněte tlačitko s ikonou hodin a nastavte požadovanou dobu pomocí tlačitek "+" a "−". Rozsvítí se kontrolka minutky pro danou zónu.
Několik sekund po posledním dotyku spustí minutka odpočítávání a tečka na displeji indikující ubíhající čas bude blikat.
Na konci nastavené doby zazní zvukový signál a varná deska se automaticky vypne.
Po výběru zóny a stisknutí tlačítka s ikonou hodin lze nastavený čas kdykoli změnit a rovněž je možné nastavit několik minutek najednou.
Časovač vždy ukazuje dobu zadanou pro zvolenou oblast nebo nejkratší zbývající dobu.
Je-li aktivní více než jedna minutka, blikající kontrolka LED ukazuje, které varné zóny se doba vaření zobrazuje na displeji.
Chcete-li nastavit časovač pro jinou zónu, opakujte výše uvedené kroky.
Deaktivace časovače:
Vyberte varnou zónu, pro kterou chcete minutku deaktivovat.
Na dobu 3 sekund stiskněte tlačitko s ikonou hodin ( ⏻ ). Nebo stiskněte tlačitko s ikonou hodin a tiskněte tlačitko “—”, dokud se na displeji nezobrazí "0:0".
NESPRÁVNĚ UMÍSTĚNÝ NEBO CHYBĚJÍCÍ HRNEC
Tento symbol se zobrazí, pokud hrnec není vhodný pro indukční vaření, není správně umístěn nebo nemá správnou velikost pro zvolenou varnou zónu. Pokud do 30 sekund od provedení volby není detekován žádný hrnec, varná zóna se vypne.
TABULKA PEČENÍ
Varná deska je příkladem druhu vaření pro každou úroveň výkonu. Aktuální příkon každé úrovně výkonu závisí na rozměru varné zóny.
| STUPEŇ VÝKONU ZPŮSÓB VAŘENÍ | POUŽITÍ VARNÉHO STUPNĚ(použití závisí na zkušenostech a kuchařských návycích) | ||
| Maximální výkon | P Rychle | zahřátí/Booster | Toto nastavení se hodí pro případy, kdy je třeba rychle zahřát jídlo či tekuté suroviny nebo přivést vodu k varu. |
| 8 – 9 | smažení – vaření | Toto nastavení se hodí k restování, smažení zmrazených potravin, rychlé vaření i pro základní tepelnou úpravu. | |
| Vysoký výkon | 7 – 8 | Osmahnutí dorůžova – opečení – udržení varu – grilování | Toto nastavení se hodí k pomalému smažení, udržování varu při vysoké teplotě, vaření a opékání (rychlé, 5-10 minut). |
| 6 – 7 | Osmahnutí dorůžova – vaření – dušení – opečení – grilování | Toto nastavení se hodí k pomalému smažení, udržování varu, vaření, opékání (středně rychlé, 10-20 minut) a předehřívání. | |
| Střední výkon | 4 – 5 | Vaření – dušení – opečení – grilování | Toto nastavení se hodí k dušení, udržování mírného varu, vaření a opékání (pomalé). |
| 3 – 4 | Vaření – začátek varu – zahuštění – konečná úprava těstovin | Toto nastavení se hodí k pomalému vaření (rýže, omáčky, maso, ryby) s tekutinami (např. vodou, vínem, vývarem, mlékem) či k závěrečné úpravě těstovinových pokrmů. | |
| 2 – 3 | Toto nastavení se hodí k pomalému vaření (objem nižší než litr: rýže, omáčky, maso, ryby) s tekutinami (např. vodou, vínem, vývarem, mlékem). | ||
| Nízký výkon | 1 – 2 | Rozpouštění – rozmrazování – udržování teploty jídla – konečná úprava rizota | Toto nastavení se hodí k tavení másla, pomalému rozpouštění čokolády, rozmrazování malých porcí a udržování teploty hotových jídel (např. omáček, polévek). |
| 1 | Toto nastavení se hodí k udržování teploty hotových jídel, k závěrečné úpravě rizota a udržování teploty servírovacích nádob (s příslušenstvím pro indukční varné desky). | ||
| Nulový výkon 0 | Odkladová plocha | Varná deska v poloze klidového stavu nebo vypnuto (může být zbytkové teplo z vaření signalizované ukazatelem "H"). | |
ČIŠTĚNÍ A ÚDRŽBA
Upozornění:
- Před čištěním vždy zkontrolujte, zda jsou všechny varné zóny vypnuté a zda nesvítí ukazatel zbytkového tepla ("H").
• K čištění nepoužívejte hrubé houbičky ani drátěnky, protože ty mohou poškodit sklo. - Po každém použití varnou desku vyčistěte (po zchladnutí), aby se odstranily usazeniny a skvrny od zbytků pokrmů.
- Pokud není povrch udržován v čistotě, může dojít ke snížení citlivosti tlačitek na ovládacím panelu.
- Škrabku používejte pouze v případě, že k varné desce zůstanou přichycené zbytky. Aby nedošlo k poškrábání skleněného povrchu, dodržujte pokyny výrobce škrabky.
- Cukr nebo potraviny s vysokým obsahem cukru mohou poškodit varnou desku a je nutné je ihned odstranit.
- Sůl, cukr a písek mohou poškrábat skleněný povrch desky.
ZVUKY BĚHEM PROVOZU
Indukční varné desky mohou během normálního provozu hvízdat nebo šustit. Tyto zvuky ve skutečnosti přicházejí z nádobí na vaření a souvisí s charakteristikami den nádob (například když dna tvoří různé vrstvy materiálu nebo jsou nerovná).
- K čistění desky používejte jemný hadřík, absorpční kuchyňské utěrky nebo speciální čisticí pomůcky na varnou desku (respektujte pokyny výrobce).
- Rozlítá tekutina ve varných zónách může být přičinou pohybu nebo vibrací hrnců.
- Po vyčištění varnou desku důkladně vysušte.
Pokud se na skle objeví logo iXelium™, varná deska je ošetřena technologií iXelium™, což je exkluzivní povrch Whirlpool, který zaručuje dokonalé výsledky čištění, stejně jako zachovává lesklý povrch varné desky po delší dobu.
Při čištění varných desek iXelium™ dodržujte tato doporučení:
- Používejte měkký hadr (nejlépe z mikrovlákna) navlhčený vodou nebo běžným prostředkem na čištění skla.
- Nejlepších výsledků dosáhnete, když necháte mokrý hadr na skleněném povrchu varné desky po dobu několika minut.
Tyto zvuky se v závislosti na použitém nádobí na vaření mohou lišit. Vliv má rovněž množství v nich obsažených potravin. Nejsou příznakem žádné poruchy.
ODSTRAŇOVÁNÍ ZÁVAD
- Zkontrolujte, zda nedošlo k výpadku proudu.
- Pokud se po použití varné desky nepodaří desku vypnout, ihned ji odpojte od elektrické sítě.
- Jestliže se po zapnutí varné desky na displeji zobrazí alfanumerické kódy, postupujte podle následující tabulky.
Upozornění: Funkce uzamknutí ovládacího panelu se může náhodně aktivovat či deaktivovat, pokud se na oblast tlačítek varné desky rozlije voda či jiná tekutina z hrnců nebo pokud do této oblasti něco odložite.
| KÓD DISPLEJE VÝ | ZNAM MOŽNÉ PŘÍČINY ŘEŠENÍ | ||
| F0E1 | Nádoba je detekována, není však kompatibilní s požadovanou funkcí. | Nádoba nestojí dobře na varné zóně, popřípadě není kompatibilní s jednou či více varnými zónami. | Dvakrát stiskněte tlačitko "On/Off" (Zapnutí/Vypnutí), aby se wymazal kód "F0E1" a obnovila funkce varné zóny. Následně zkuste nádobu použít na jiné varné zóně nebo vyzkoušejte jinou nádobu. |
| F0E7 | Chybné zapojení napájecího kabelu. Připojení k napájení není provedeno přesně podle pokynů v odstavci "PŘIPOJENÍ K ELEKTRICKÉ SÍTI". | Nastavte připojení k napájení podle odstavce "PŘIPOJENÍ K ELEKTRICKÉ SÍTI". | |
| F0EA | Ovládací panel se vypnul z důvodu příliš vysoké teploty. | Vnitřní teplota elektronických částí je příliš vysoká. | Počkejte s dalším vařením, než se varná deska ochladí. |
| F0E9 | Varná zóna se vypne, když jsou teploty příliš vysoké. | Vnitřní teplota elektronických součástí je příliš vysoká. | Než budete varnou oblast znovu využívat, vyčkejte, dokud nezchladne. |
| F0E2, F0E4, F0E6, F0E8, F0EC, F1E1, F2E1, F6E1, F6E3, F7E5, F7E6 | Odpojte varnou desku od elektrické sítě.Počkejte několik sekund a poté opět připojte varnou desku do elektrické sítě.Pokud problém přetrvává, volejte servisní centrum a uveděte chybový kód, který se zobrazí na displeji. | ||
| d E[pokud je varná deska vypnutá] | Varná deska se nezačne zahřívat.Funkce se neobjevují. | REŽIM DEMO je zapnutý. | Řidťe se pokyny v odstavci "REŽIM DEMO". |
| Např. P → S[Štupeň výkonu je nižší než je požadováno] | Varná deska automaticky nastavuje minimální stupeň výkonu, aby bylo možné varnou zónu používat. | Regulátor výkonu omezuje stupeň výkonu dle maximální nastavené hodnoty pro varnou desku. | Viz kapitola "Nastavení výkonu". |
SERVISNÍ STŘEDISKO
NEŽ ZAVOLÁTE DO SERVISNÍHO STŘEDISKA POPRODEJNÍCH SLUŽEB:
- Ověřte si, zda nemůžete problém vyřešit sami pomocí doporučení popsaných v oddílu ODSTRAŇOVÁNÍ ZÁVAD.
- Vypněte spotřebič a opět ho zapněte, abyste zjistili, zda porucha stále trvá.
JESTLIŽE PORUCHA PŘETRVÁVÁ I PO PROVEDENÍ VÝŠE UVEDENÝCH KROKŮ, ZAVOLEJTE DO NEJBLIŽŠÍHO SERVISNÍHO STŘEDISKA.
Pokud se obracíte na náš zákaznický poprodejní servis, vždy upřesněte:
- stručný popis poruchy;
- přesný typ a model spotřebiče;
- sériové číslo (číslo za slovem SN na typovém štítku pod spotřebičem). Sériové číslo je rovněž uvedeno v dokumentaci;
• svou úplnou adresu;
- své telefonní číslo.
Jestliže je nutná oprava, obraťte se na autorizované servisní středisko, abyste měli jistotu, že budou použity originální náhradní díly a oprava bude provedena správně).
V případě provádění instalace do zdi kontaktujte servisní středisko poprodejních služeb za účelem vyžádání soupravy šroubů (pokud není přitomen).
V případě instalace jiné než instalace nad vestavnou troubu se můžete obrátit na oddělení poprodejních služeb a zakoupit soupravu oddělovacího prvku, číslo C00628720 (varná deska 60 nebo 65 cm) nebo číslo C00628721 (varná deska 77 cm).
Jestliže soupravu oddělovacího prvku raději zakoupit nechcete, zajistěte, aby byla instalována vložka podle pokynů k instalaci.
Zásady, standardní dokumentaci a další informace o výrobku naleznete:
- Načtením QR kódu ve vašem spotřebiči;
• Při navštívení naší webové stránky docs.whirlpool.eu/docs; - Případně kontaktujte náš poprodejní servis (telefonní číslo naleznete v záručním listě). Při kontaktování našeho poprodejního servisu prosím uvedte kódy na identifikačním štítku produktu.
®/TM/ © 2025 Whirlpool. Vyrobeno v licenci.
BEZPEČNOSTNÉ POKYNY
DÔLEŽITÉ! PREČÍTAJTE SI A DODRŽIAVAJTE
Pred použitím spotrebiča si starostlivo prečítajte tieto bezpečnostné pokyny. Odložte si ich, aby boli k dispozícii pre budúce použitie.
⚠ POZOR!Akjevarnýpanelpuknutý,spotrebičnepoužívajte – nebezpečenstvo zásahu elektrickým prúdom.
⚠UPOZORNENIE: Pri varení musí byt spotrebič pod dohl'adom. Pri krátkodobom varení musí byt spotrebič pod nepretržitým dohl'adom.
⚠️Po použití vypnite varný panel ovládačom a nespoliehajte sa na detektor prítomnosti riadu.
⚠ Ak je poškodený napájací elektrický kábel, musí ho vymenit'výrobca, jeho autorizovaný servis alebo podobne
kvalifikovaná osoba, aby sa predišlo nebezpečenstvu zásahu elektrickým prúdom.
ČISTENIE A ÚDRŽBA
- Varná doska
- Ovládací panel
OVLÁDACÍ PANEL
Stlačte a podržte tlačidlo "+" aspoň na 3 sekundy. Na displeji sa zobrazí "PL". Stlačením 3 sec potvrdte.
Pomocou tlačidiel "+" a "-" zvolte želanú úroveň výkonu.
Dostupné úrovne výkonu: 2,5 kW – 4,0 kW – 6,0 kW – 7,2 kW.
Potvrdte stlačením 3 sec.
| Zóna | Vhodný tvar kuchynského riadu | Vhodné feromagnetické dno (cm) |
| 1 | Okrühle | 10 |
| 2 | Okrühle | 15 |
| 3 | Okrühle | 12 |
| 4 | Okrühle | 10 |
- Na displeji sa zobrazí "DE".
KAŽDODENNÉ POUŽÍVANIE
ZAPNUTIE/VYPNUTIE VARNEJ DOSKY
Neprikrývajte symboly ovládacieho panela hrncami.
Na okamžité vypnutie stlačte a podržte tlačidlo volby zóny 3 sekundy. Varná zóna sa vypne a na displeji sa zobrazí kontrolka zvyškového tepla "H".
ZABLOKOVANIE OVLÁDACIEHO PANELA
Na 3 sekundy stlačte tlačidlo s ikonkou hodín ( ⏻ ). Prípadne stlačte tlačidlo s ikonkou hodín a potom stlačte a podržte tlačidlo “-”, kým sa na displeji nezobrazi “0:0”.
HRNIEC JE NESPRÁVNE POLOŽENÝ ALEBO CHÝBA
- POVOLENÉ POUŽITÍ
- INSTALACE
- DÜLEŽITÁ UPOZORNĚNÍ TÝKAJÍCÍ SE ELEKTRICKÉHO ZAPOJENÍ
- ČIŠTĚNÍ A ÚDRŽBA
- LIKVIDACE OBALOVÉHO MATERIÁLU
- LIKVIDACE DOMÁCÍCH ELEKTROSPOTŘEBIČŮ
- RADY K ÚSPOŘE ELEKTRICKÉ ENERGIE
- PROHLÁŠENÍ O SHODĚ
- POZNÁMKA
- ABYSTE ZÍSKALI VÍCE INFORMACÍ, NASKENUJTE PROSÍM QR KÓD NA VAŠEM SPOTŘEBIČI
- OVLÁDACÍ PANEL
- PŘÍSLUŠENSTVÍ
- ADAPTÉR NA HRNCE A PÁNVE, KTERÉ NEJSOU VHODNÉ PRO VAŘENÍ NA INDUKCI
- PŘED PRVNÍM POUŽITÍM
- POWER MANAGEMENT (NASTAVENÍ VÝKONU)
- Nastavení výkonu varné desky:
- HRNCE A PÁNVE
- VHODNÁ VELIKOST DNA PÁNVE/HRNCE PRO RŮZNÉ VARNÉ ZÓNY
- KAŽDODENNÍ POUŽÍVÁNÍ
- ZAPNUTÍ/VYPNUTÍ VARNÉ DESKY
- UMÍSTĚNÍ
- AKTIVACE/DEAKTIVACE VARNÝCH ZÓN A NASTAVENÍ ÚROVNÍ NU
- INDIKÁTORY
- ZBYTKOVÉ TEPLO
- UZAMKNUTÍ OVLÁDACÍHO PANELU
- Aktivace časovače:
- Deaktivace časovače:
- NESPRÁVNĚ UMÍSTĚNÝ NEBO CHYBĚJÍCÍ HRNEC
- TABULKA PEČENÍ
- Upozornění:
- ZVUKY BĚHEM PROVOZU
- Při čištění varných desek iXelium™ dodržujte tato doporučení:
- ODSTRAŇOVÁNÍ ZÁVAD
- SERVISNÍ STŘEDISKO
- NEŽ ZAVOLÁTE DO SERVISNÍHO STŘEDISKA POPRODEJNÍCH SLUŽEB:
- JESTLIŽE PORUCHA PŘETRVÁVÁ I PO PROVEDENÍ VÝŠE UVEDENÝCH KROKŮ, ZAVOLEJTE DO NEJBLIŽŠÍHO SERVISNÍHO STŘEDISKA.
- Zásady, standardní dokumentaci a další informace o výrobku naleznete:
- BEZPEČNOSTNÉ POKYNY
- DÔLEŽITÉ! PREČÍTAJTE SI A DODRŽIAVAJTE
- ČISTENIE A ÚDRŽBA
- KAŽDODENNÉ POUŽÍVANIE
- ZAPNUTIE/VYPNUTIE VARNEJ DOSKY
- ZABLOKOVANIE OVLÁDACIEHO PANELA
- HRNIEC JE NESPRÁVNE POLOŽENÝ ALEBO CHÝBA
Značka : WHIRLPOOL
Model : WS Q4860 NE
Kategorie : Sporák
