Značka	Bosch
Model	KIF87PFE0
Typ výrobku	Kombinovaná lednička (chladnička/mraznička)
Typ instalace	Vestavná (do skříně)
Rozměry (V x Š x H)	přibližně 177 x 54 x 55 cm
Čistá hmotnost	přibližně 60 kg
Objem chladničky	přibližně 200 l
Objem mrazničky	přibližně 100 l
Elektrické napájení	220-240 V, 50 Hz
Vnitřní osvětlení	Boční LED a LED reflektor
Speciální funkce	Přihrádka Cool-Fresh, přihrádka na ovoce/zeleninu, teleskopické police
Údržba	Vyměnitelné těsnění dveří, pravidelné čištění
Bezpečnost	Odpojení od sítě před opravou, povinný test VDE 0701
Opravitelnost	Náhradní díly k dispozici, oprava spotřebitelem možná se speciálním nářadím (Torx TX20, přísavka)
Vyměnitelné díly	Těsnění dveří, plochý závěs, polička dveří, police, teleskopická police, přihrádka na mražené potraviny, přihrádka na ovoce a zeleninu, přepážka/víko přihrádky, přihrádka Cool-Fresh, boční LED osvětlení, LED reflektor
Nářadí potřebné k opravě	Torx TX20 bit, přísavka ∅50 mm, speciální nástroj, plochý šroubovák
Chladivo	Nespecifikováno (běžný typ: R600a)
Klimatická třída	Nespecifikováno (standard SN-T)
Hladina hluku	Nespecifikováno (přibližně 39 dB)
Spotřeba energie	Nespecifikováno (přibližně 250 kWh/rok)

Často kladené otázky - KIF87PFE0 BOSCH

Jak vyměnit těsnění dveří?

Sejměte staré těsnění vytažením z drážek. Při instalaci nového jej lehce zahřejte fénem, poté postupně vtlačujte do drážky, začněte od rohů. Zkontrolujte, zda drážka není poškozena.

Mohu vyměnit LED osvětlení sám?

Ano, některé modely to umožňují. U reflektoru použijte speciální nástroj. U bočního osvětlení použijte přísavku. Vždy odpojte spotřebič alespoň na 60 sekund předem a po opravě proveďte bezpečnostní test podle VDE 0701.

Jak nastavit teplotu chladničky?

Návod neuvádí podrobnosti nastavení, ale obecně použijte ovládací tlačítko uvnitř. Pro optimální skladování nastavte chladničku na 4 °C a mrazničku na -18 °C.

Co dělat, když těsnění dveří správně netěsní?

Zkontrolujte, zda drážka není poškozená. Pokud ano, kontaktujte zákaznický servis. Můžete také seřídit závěsy, pokud jsou nastavitelné. Nové těsnění se může mírně lišit v tloušťce, což je normální.

Jsou náhradní díly k dispozici?

Ano, Bosch dodává originální díly. Použijte reference uvedené v návodu (např. těsnění dveří, závěs). Pro objednání kontaktujte zákaznický servis nebo autorizovaného prodejce.

Jak vyjmout přihrádku na ovoce a zeleninu?

Vytáhněte přihrádku zcela dopředu, poté ji zvedněte a vyjměte. Postup je popsán v části 4.7 návodu. U víka stiskněte páčky pod přepážkou.

Je spotřebič energeticky úsporný?

Návod neuvádí energetickou třídu. Obecně jsou Bosch této řady třídy E nebo F. Přesnou hodnotu zkontrolujte na štítku spotřebiče.

Jaké nářadí je potřeba k opravě spotřebiče?

Podle dílu: Torx TX20 bit, přísavka ∅50 mm, speciální nástroj (ref. 00342180) a plochý šroubovák. Používejte ochranné rukavice. Reference jsou uvedeny v návodu.

Co dělat při výpadku proudu?

Zavřete dveře. Mražené potraviny zůstanou zmrazené několik hodin. Nemrazte znovu rozmrazené potraviny bez tepelné úpravy. Další rady najdete v návodu.

Jak čistit chladničku?

Odpojte spotřebič. Vyjměte police a přihrádky. Umyjte vlažnou vodou s jemným čisticím prostředkem. Důkladně osušte. Nepoužívejte parní čističe. Další informace najdete v části o údržbě návodu.

NÁVOD K OBSLUZE KIF87PFE0 BOSCH

Poznámky k opravě - Kombinace chladničky s mrazničkou

i O tomto dokumentu 47

1.1 Duležité informace.... 47

1.1.1 Účel 47

1.2 Vysvětlení symbolů....47

1.2.1 Úroveň nebezpečí......47
1.2.2 Symboly nebezpečí 47
1.2.3 Struktura výstrah....48
1.2.4 Obecné symboly 48

Bezpečnost...... 49

2.1 Všeobecné bezpečnostní pokyny 49

2.1.1 Všechny domácí spotřebiče....49

Nástroje a pomůcky 50

Oprava....51

4.1 Výměna těsnění dvířek 51

4.1.1 Vyjmutí těsnění dvířek....51
4.1.2 Montáž těsnění dvířek 51

4.2 Výměna plochých pantů 54

4.2.1 Odstranění plochých pantů 54
4.2.2 Montáž plochých pantú 56

4.3 Výměna dveřní přihrádky 57

4.3.1 Vyjmutí dveřní přihrádky....57
4.3.2 Montáž dveřní přihrádky 57

4.4 Výměna odkládací plochy 58

4.4.1 Vyjmutí odkládací plochy....58
4.4.2 Montáž odkládací plochy 58

4.5 Výměna výsuvné odkládací plochy 59

4.5.1 Vyjmutí výsuvné odkládací plochy.... 59
4.5.2 Montáz výsuvné odkládací plochy.... 59

4.6 Výměna zásobníku na zmrazené potraviny 60

4.6.1 Vyjmutí zásobníku na zmrazené potraviny.... 60
4.6.2 Montáž zásobníku na zmrazené potraviny 60

4.7 Výměna zásobníku na ovoce a zeleninu 61

4.7.1 Vyjmutí zásobníku na ovoce a zeleninu.... 61
4.7.2 Montáž zásobníku na ovoce a zeleninu 61

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu 62

4.8.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 62
4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 62

4.9 Výměna zásobníku na čerstvé potraviny....63

4.9.1 Vyjmuti zásobníku na čerstvé potraviny 63
4.9.2 Montáž zásobníku na čerstvé potraviny 63

4.10 Výměna LED osvětlení boční lišty 64

4.10.1 Vyjmutí LED osvětlení boční lišty....64
4.10.2 Montáz LED osvětlení boční lišty....65

4.11 Výměna LED bodového osvětlení 66

4.11.1 Vyjmutí LED bodového osvětlení....66
4.11.2 Montáž LED bodového osvětlení 67

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
- Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
- Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Přísavka[00342224]	∅50 mm
Speciální nástroj[00342180]
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!
Nebezpečí rezných poranění
▶ Používejte ochranné rukavice.

POZOR

Otevřete prostor se závěsy!

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.
▶ Používejte ochranné rukavice.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži.
Dvlířka jsou otevřená.

4.2.1 Odstranění plochých pantů

Dbejte na to, abyste panty během demontáže / montáže nezavřeli.

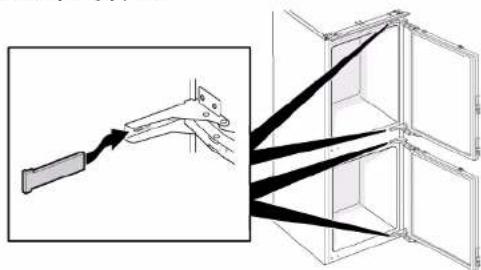

1. Sejměte čtyři kryty pantů.


1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte horní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte panty (2).

Horní panty dvířek jsou vyjmuté.

1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte spodní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyří šrouby (1).

2. Vyjměte panty (2).

Spodní panty dvířek jsou vyjmuté.

Oprava

4.2.2 Montáž plochých pantů

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.3.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.3.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna odkládací plochy

Požadavek:

Dvlřka jsou otevřená.

4.4.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.4.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna výsuvné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí výsuvné odkládací plochy

1. Vytáhněte výsuvnou odkládací plochu tak, aby se uvolnila západka.

1. Posuňte výsuvnou odkládaci plochu dolů a vysuňte ji do strany.

2. Výsuvná odkládací plocha je vyjmutá.

4.5.2 Montáž výsuvné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.6.1 Vyjmuti zásobníku na zmrazené potraviny

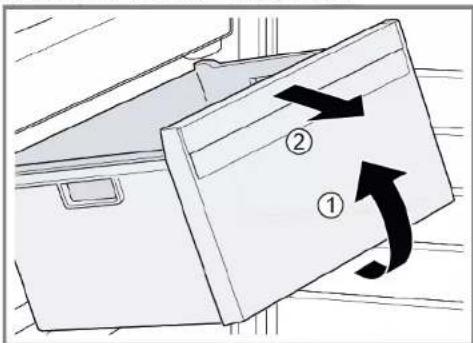

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.6.2 Montáž zásobníku na zmrazené potraviny

- Montáž provedte v opačném sledu.

Oprava

4.7 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.7.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.7.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dvlřka jsou otevřená.

4.8.1 Vyjmuti příčky a víka zásobníku na ovoce a zeleninu

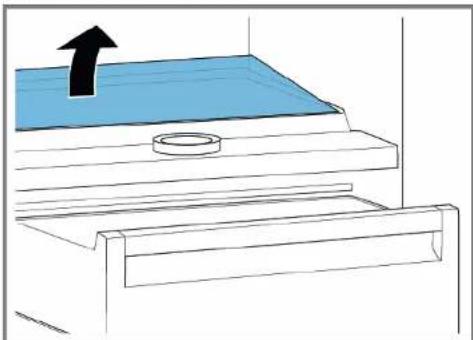

1. Vyjměte z příčky skleněnou desku.

1. Vyjměte zásobník na ovoce a zeleninu.→61

2. 1. Stiskněte páčku dole na obou stranách příčky (1).

3. Vytáhněte příčku dopředu (2).

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do stra- ny.

Viko zásobníku na ovoce a zeleninu je vyjmuté.

4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.9.1 Vyjmutí zásobníku na čerstvé potraviny

1. Nakloňte zásobník na čerstvé potraviny dopředu (1).
2. Vyjměte zásobník na čerstvé potraviny (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.9.2 Montáž zásobníku na čerstvé potraviny

- Montáž provedte v opačném sledu.

Oprava

4.10 Výměna LED osvětlení boční lišty

Speciální nástroje:

Přísavka ∅50 mm [00342224]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
  Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpeči úrazu elektrickým proudem při dotyku dilů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany! Nebezpečí řezných poranění ► Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Dvířka jsou otevřená.
Odkládací plochy chladicí přihrádky jsou vyjmuté.

4.10.1 Vyjmutí LED osvětlení boční lišty

1. Přilepte přísavku na horní třetinu LED boční lišty.

1. Otočením vytáhněte dopředu přísavku s LED osvětlením boční lišty.

1. Odpojte elektrické připojení LED osvětlení boční lišty.

LED osvětlení boční lišty je vyjmuté.

4.10.2 Montáž LED osvětlení boční lišty

1. Zapojte elektrické připojení LED osvětlení boční lišty.
2. Upevněte LED osvětlení boční lišty na své místo ve stěně přihrádky (háky musí zaklapnout).
   LED osvětlení boční lišty je namontované.

Oprava

4.11 Výměna LED bodového osvětlení

Speciální nástroje:

Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
  Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hranyl Nebezpečí řezných poranění

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladicí přihrádky jsou vyjmuté.

4.11.1 Vyjmutí LED bodového osvětlení

1. Uvolněte kryt LED bodového osvětlení.

0 VH/S/B

1. Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.

1. Odpojte modul LED bodového osvětlení.

1. Odpojte elektrické připojení LED bodového osvětlení.

LED bodové osvětlení je vyjmuté.

4.11.2 Montáž LED bodového osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Kombinácia chladničky a mrazničky

i O tomto dokumente.... 421

Bezpečnost'...... 423

2.1 Všeobecné bezpečnostné pokyny 423

2.1.1 Všetky domáce spotrebiče.... 423

4.2 Výmena plochého závesu 428

4.2.1 Odobratie plochého závesu 428
4.2.2 Montáž plochého závesu.... 430

4.6 Výmena nádoby na zmrazené potraviny 434

4.6.1 Odobratie nádoby na zmrazené potraviny.... 434
4.6.2 Montáž nádoby na zmrazené potraviny 434

4.7 Výmena nádoby na ovocie a zeleninu.... 435

4.7.1 Odobratie nádoby na ovocie a zeleninu.... 435
4.7.2 Montáž nádoby na ovocie a zeleninu.... 435

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu.... 436

4.8.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 436
4.8.2 Montáz priehradky a krytu nádoby na ovocie a zeleninu.... 436

4.9 Výmena nádoby cool-fresh 437

4.9.1 Odobratie nádoby cool-fresh 437
4.9.2 Montáz nádoby cool-fresh 437

4.11 Výmena bodového LED svetla.... 440

4.11.1 Odoberanie bodového LED svetla 440
4.11.2 Montáž bodového LED svetla.... 441

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elekt začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628794 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 422 z 529

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

4.2 Výmena plochého závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča s ► Použite vhodné nástroje a

Požiadavka:

4.2.2 Montáž plochého závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž výsuvnej police

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.6.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.7.1 Odobratie nádoby na ovocie a zeleninu

▶ 1. Úplne vytiahnite nádobu (1).

1. Odoberte nádobu (2).

4.7.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.8.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napátím! Ohrozenie života spôsobené elek- opravy ► Elektrické diely má opravov ► Po oprave zariadte vykona- nariadením VDE 0701 aleb

Požiadavka:

4.10.2 Montáž bočného pásového LED svetla

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!

1. Uvořnite kryt bodového LED svetla.

0 /HS/SB

1. Potiahnite kryt bodového LED svetla dovnútra a zároveň zatlačte dopredu.

1. Odpojte modul bodového LED svetla.

1. Odpojte elektrické pripojenie bodového LED svetla.

Bodové LED svetlo je odobraté.

4.11.2 Montáž bodového LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.
