Typ výrobku	Vestavná pračka
Značka	Bosch
Model	Řada 8 WIW28442
Rozměry (V x Š x H)	84,5 cm x 60 cm x 60 cm (odhad)
Hmotnost	Přibližně 80 kg (odhad)
Napájení	220-240 V, 50/60 Hz
Energetická třída	A+++ (odhad)
Maximální rychlost odstřeďování	1400 ot/min (odhad)
Kapacita náplně	9 kg (odhad)
Hlavní funkce	VarioPerfect, SpeedPerfect, speciální programy, antibakteriální buben
Displej	LED displej s voličem programu
Hladina hluku (praní/odstřeďování)	Přibližně 44 dB / 74 dB (odhad)
Údržba a čištění	Vyjímatelná přihrádka na prací prostředky, vyměnitelné těsnění dvířek, program čištění bubnu
Bezpečnost	Dětská pojistka, ochrana proti úniku vody, zámek dvířek
Náhradní díly a opravitelnost	Díly k dispozici, návod k opravě součástí manuálu (481 stran)
Obecné informace	Manuál dostupný v několika jazycích, návod k použití a uživatelská příručka v ceně

Často kladené otázky - Serie 8 WIW28442 BOSCH

Jak stáhnout návod pro Bosch Serie 8 WIW28442?

Návod ve formátu PDF si můžete zdarma stáhnout z webu notice-facile.com výběrem modelu a kliknutím na 'Stáhnout'.

Jak vyměnit těsnění dvířek pračky?

Podívejte se do sekce 3.7 manuálu. Nejprve vyjměte přihrádku na prací prostředky, řídicí panel, dvířka a spodní kryt. Plastovým nástrojem odstraňte stahovací pásku a poté uvolněte těsnění. Používejte ochranné rukavice proti ostrým hranám.

Jaká je maximální kapacita náplně?

Maximální kapacita náplně je u tohoto modelu Serie 8 vestavné odhadována na 9 kg.

Jak resetovat pračku v případě poruchy?

Odpojte spotřebič na 5 minut a poté jej znovu připojte. Pokud problém přetrvává, konzultujte manuál nebo kontaktujte poprodejní servis.

Jaké jsou dostupné prací programy?

Tento model nabízí několik programů: Bavlna, Syntetika, Jemné, Vlna, Rychlý, Tichý atd. Pomocí voliče vyberte.

Jak vyčistit přihrádku na prací prostředky?

Vyjměte přihrádku na prací prostředky stisknutím západky (viz sekce 3.2). Omyjte ji vlažnou vodou a vykartáčujte zbytky. Zpět nasaďte zasunutím až do zaklapnutí.

Mohu si sám opravit řídicí panel?

Ano, manuál poskytuje pokyny (sekce 3.1) pro výměnu řídicího panelu. Ujistěte se, že je spotřebič odpojen od elektrické sítě a vody.

Co dělat v případě chybového kódu na displeji?

Podívejte se do sekce chybových kódů v manuálu. Nejčastější kódy jsou vysvětleny s řešením. Například kód E:123 může indikovat problém s vypouštěním.

Jak udržovat těsnění dvířek, aby se zabránilo plísním?

Pravidelně otírejte těsnění suchým hadříkem. Po každém praní nechte dvířka pootevřená pro větrání. Jednou měsíčně použijte program čištění bubnu.

Kde sehnat náhradní díly pro tento model?

Náhradní díly jsou k dispozici u poprodejního servisu Bosch nebo na specializovaných webech. Manuál obsahuje reference dílů (např. [00123456]).

NÁVOD K OBSLUZE Serie 8 WIW28442 BOSCH

Poznámky k opravě - Pračka

i O tomto dokumentu 43

1.1 Duležité informace....43

1.1.1 Účel 43

1.2 Vysvětlení symbolů 43

1.2.1 Úroveň nebezpečí.... 43
1.2.2 Symboly nebezpečí 43
1.2.3 Struktura výstrah....44
1.2.4 Obecné symboly 44

Nástroje a pomůcky 45

Oprava....46

3.1 Výměna panelu obložení 46

3.1.1 Sejmutí panelu obložení 46
3.1.2 Montáž panelu obložení 47

3.2 Výměna zásuvky na prací prostředek 48

3.2.1 Vyjmutí zásuvky na prací prostředek 48
3.2.2 Montáž zásuvky na prací prostředek 48

3.3 Výměna madla zásuvky na prací prostředek 49

3.3.1 Odstranění madla zásuvky na prací prostředek.... 49
3.3.2 Montáž madla zásuvky na prací prostředek 49

3.4 Výměna dvířek 50

3.4.1 Vyjmutl dvířek....50
3.4.2 Montáz dvířek....50

3.5 Výměna součástí dvířek.... 51

3.5.1 Odstranění součástí dvířek.... 51
3.5.2 Montáž součástí dvířek.... 51

3.6 Výměna závěsu dvířek....52

3.6.1 Odstranění závěsu dvířek....52
3.6.2 Montáz závěsu dvířek 52

3.7 Výměna těsnění dvířek 53

3.7.1 Vyjmutí těsnění dvířek.... 53
3.7.2 Montáž těsnění dvířek 54

3.8 Výměna pojistky dvířek 55

3.8.1 Odstranění pojistky dvířek 55
3.8.2 Montáž pojistky dvířek....56

3.9 Výměna osvětlení bubnu....57

3.9.1 Odstranění osvětlení bubnu 57
3.9.2 Montáž osvětlení bubnu.... 57

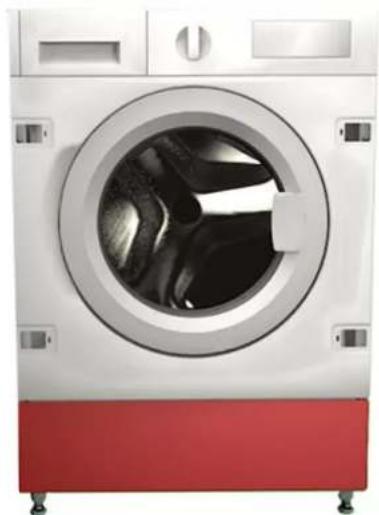

3.10 Výměna spodního krytu....58

3.10.1 Odstranění spodního krytu 58
3.10.2 Montáz krytu 59

3.11 Výměna předního panelu....60

3.11.1 Sejmutí predního panelu 60
3.11.2 Montáž predního panelu 61

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

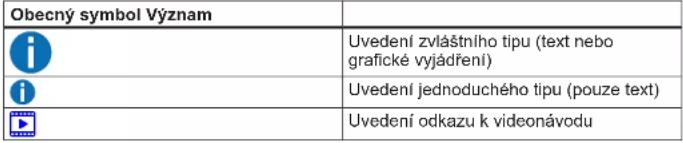

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Nástroje a pomůcky

Označení Detaily Shímky
Pomocný nástroj [15000155]	Nástroj pro uvolnění plastových dílů
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Momentový klíč [15000441]	Momentový klíč 20–100 Nm
Plochý šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochý šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1 000 V AC
Jehlové kleště, za- hnuté [00341269]	Délka 200 mm
Boční štípaci kleště [00342182]	Délka: 200 mm

Označení Detaily Shimky
Maticový klíč[00340811]	Velikost klíče 10°mm, M6
Combination wrench[00340814]	Velikost klíče 13°mm, M8
Maticový klíč[00340817]	Velikost klíče 17 mm, M10
Maticový klíč[15000459]	Velikost klíče 16°mm, M10

Oprava

3.1 Výměna panelu obložení

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

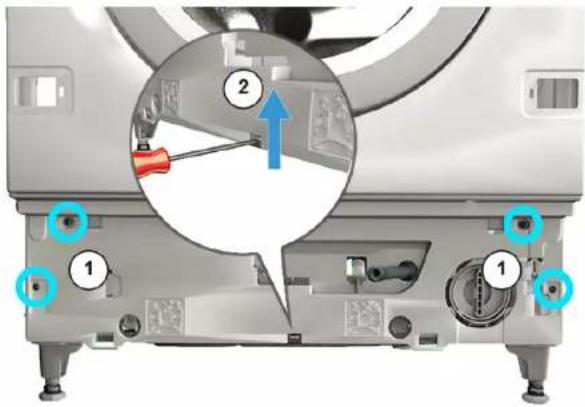

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48

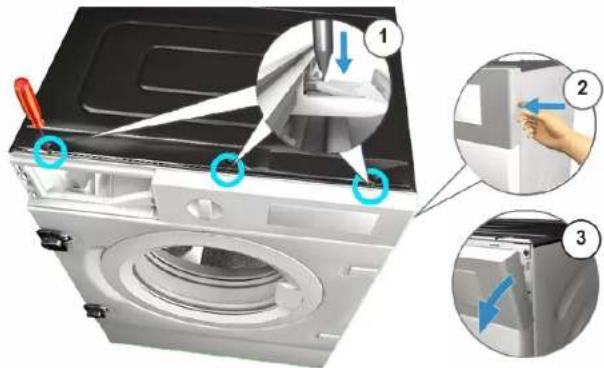

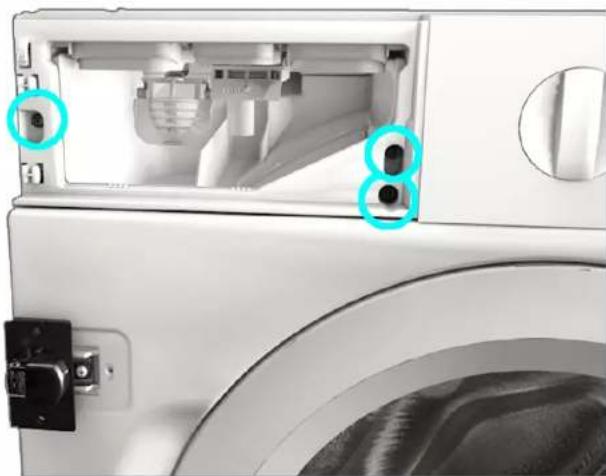

3.1.1 Sejmuti panelu obložení

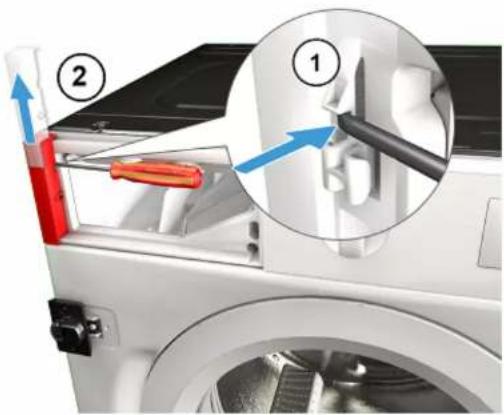

1. 1. Uvolněte západku (1).

2. Odstraňte kryt (2).

1. Odstraňte šrouby. 3. 1. Uvolněte západky (1, 2).

1. Vytáhněte panel obložení směrem dopředu (3).

1. Sejměte panel obložení.

3.1.2 Montáž panelu obložení

▶ Montáž provedte v opačném sledu.

Oprava

3.2 Výměna zásuvky na prací prostředek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

3.2.1 Výjmutí zásuvky na prací prostředek

1. Vytáhněte zásuvku na prací prostředek.
2. 1. Zatlačte na vložku (1).

3. Vyjměte zásuvku na prací prostředek (2).

3.2.2 Montáž zásuvky na prací prostředek

▶ Montáž provedte v opačném sledu.

Oprava

3.3 Výměna madla zásuvky na prací prostředek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Zásuvka na prací prostředek je vyjmutá.→48

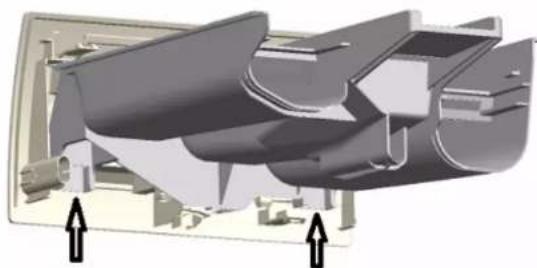

3.3.1 Odstranění madla zásuvky na prací prostředek

1. Uvolněte západky.

1. Odstraňte madlo zásuvky na prací prostředek.

3.3.2 Montáž madla zásuvky na prací prostředek

▶ Montáž provedte v opačném sledu.

Oprava

3.4 Výměna dvířek

POZOR

Otevřete prostor se závěsyl

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Dvířka jsou otevřená.
Čelní strana nábytku je odstraněná.

3.4.1 Vyjmutí dvířek

1.

POZORI

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Odstraňte šrouby (1).

1. Vyjměte dvířka směrem nahoru.

3.4.2 Montáž dvířek

▶ Montáž proved'te v opačném sledu.

Oprava

3.5 Výměna součástí dvířek

POZOR

Otevřete prostor se závěsyl

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněná.
Dvířka jsou odstraněná.→50

3.5.1 Odstranění součástí dvířek

▶ Demontujte dvířka zvenku dovnitř.

3.5.2 Montáž součástí dvířek

▶ Montáž provedte v opačném sledu.

Oprava

3.6 Výměna závěsu dvířek

POZOR

Otevřete prostor se závěsyl

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
√ Spotřebič je odpojený od přívodu vody.

3.6.1 Odstranění závěsu dvířek

1. Uvolněte dva šrouby.
2. Odstraňte dvířka.
3. Demontujte dvířka zvenku dovnitř.

1. Odstraňte závěs dvířek.

3.6.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

3.7 Výměna těsnění dvířek

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

Nebezpeči padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
√ Panel obložení je odstraněný.
Dvlřka jsou odstraněná.→50

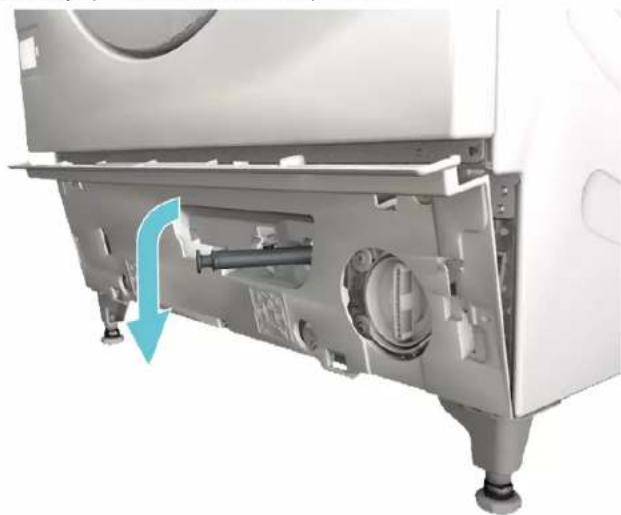

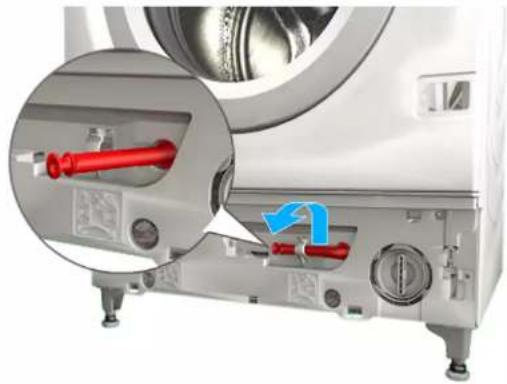

Spodní kryt je odstraněný.→58

3.7.1 Vyjmuti těsnění dvířek

1. Uvolněte pojistku na osvětlení bubnu.

Nebezpečí poškození povrchu!

Povrch spotřebiče může být při použiti nesprávného nářadí poškrábán.

K výměně napínacího kroužku používejte pouze plastové nářadí.

Plastovým nářadím vyjměte napínací kroužek z těsnění.

1. Z predního panelu vyjměte těsnění dvířek.
2. Z pojistky dvířek vyjměte konektor kabelu.

Oprava

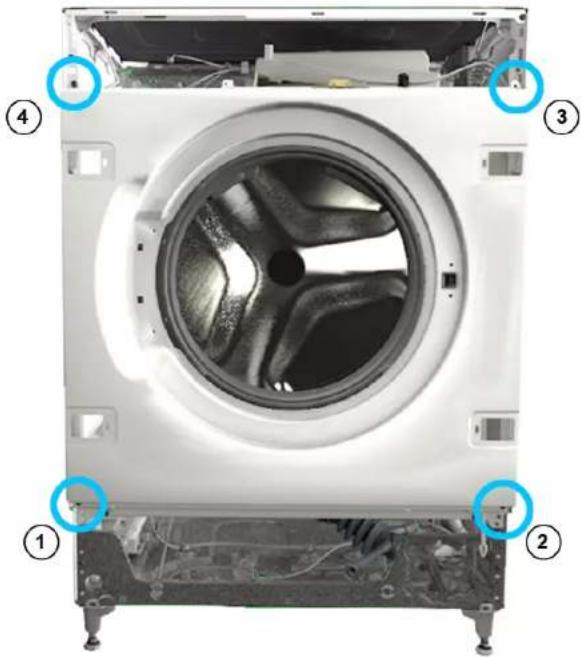

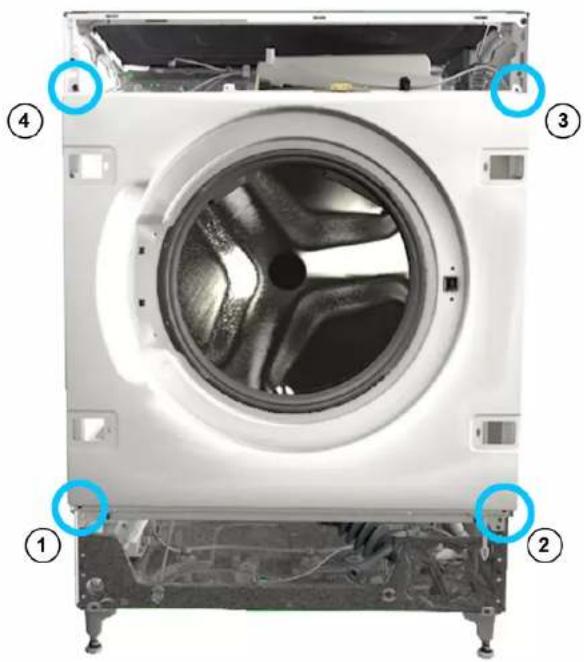

1. Uvolněte šrouby v uvedeném pořadí.

1. Sejměte přední panel.

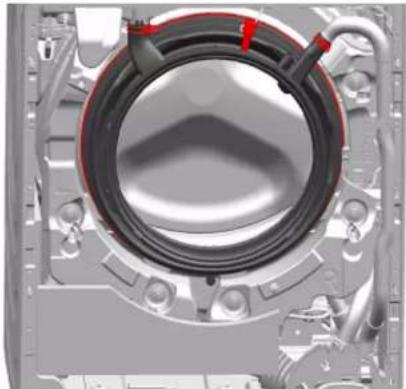

2. Odpojte všechny hadicové spoje.

1. Odstraňte těsnění dvířek.

3.7.2 Montáž těsnění dvířek

▶ Montáž provedte v opačném sledu.

Oprava

3.8 Výměna pojistky dvířek

V souladu s nařízením (EU) 2019/2023 jsme coby výrobce povinni poskytnout spotřebitelům náhradní pojistku dvříek včetně návodu k opravě. Upozorňujeme však na to, že po výměně pojistky dvříek je před uvedením zařízení do provozu vyžadována elektrotechnická bezpečnostní zkouška kvalifikovaným elektrikářem. Tato osoba musí být prokazatelné kvalifikovaná podle zákónů, předpisů a norem platných v dané zemi.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.

Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Čelní strana nábytku je odstraněná.
√ Panel obložení je odstraněný.
Dviřka jsou odstraněná.→50
√ Napinaci kroužek je vyjmutý.
Přední panel je odstraněný
Těsnění dvířek je vyjmuto.

3.8.1 Odstranění pojistky dvířek

1. Vytáhněte zástrčku pojistky dvířek.
2. Uvolněte pojistku dvířek.

1. Odstraňte pojistku dvířek.

Oprava

3.8.2 Montáž pojistky dvířek

▶ Montáž provedte v opačném sledu.

2021-02-16_8001214498 Copyright BSH Hausgeräte GmbH strana 56 od 481

Oprava

3.9 Výměna osvětlení bubnu

Ostré hrany skřině!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Sklouznutí nakloněných spotřebičů!

Zlomeniny / poranění rozdrcením

Zajistěte spotřebiče proti sklouznutí.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poranění padajícími díly

Zajistěte jednotlivé součásti před pádem.

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
√ Panel obložení je odstraněný.

3.9.1 Odstranění osvětlení bubnu

1. Ze spotřebiče vytáhněte držák osvětlení bubnu.
2. Odpojte elektrické připojení.
3. Vyjměte osvětlení bubnu z držáku osvětlení.

3.9.2 Montáž osvětlení bubnu

▶ Montáž proved'te v opačném sledu.

Oprava

3.10 Výměna spodního krytu

Obr. 1: Kryt spodního modulu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Čelní strana nábytku je odstraněná.

3.10.1 Odstranění spodního krytu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
1. Odstraňte spodní kryt.

1. Odpojte hadici od držáku.


1. 1. Vyšroubujte šrouby (1).

2. Stiskněte zajišťovací kolík a sejměte jej směrem dolů (2).

1. Zatáhněte kryt spodního modulu směrem dopředu.

1. Z krytu vytáhněte hadici.

3.10.2 Montáž krytu

▶ Montáž provedte v opačném sledu.

Oprava

3.11 Výměna předního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
Zásuvka na prací prostředek je vyjmutá.→48
Čelní strana nábytku je odstraněná.
Dvlířka jsou odstraněná.→50
Těsnění dvířek je vyjmuto.

3.11.1 Sejmutí předního panelu

1. Uvolněte pojistku na osvětlení bubnu.

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Uvolněte šrouby v uvedeném pořadí.

1. Sejměte přední panel.

3.11.2 Montáž predního panelu

▶ Montáž provedte v opačném sledu.

Tip til reparation - Vaskemaskine

i Om dette dokument....63

1.1 Vigtig information....63
1.1.1 Formäl 63

Poznámky k opravám - Práčka

i O tomto dokumente.... 383

1.2.4 Všeobecné symboly 384

3.2 Výmena zásuvky na prací prostriedok.... 388

3.2.2 Montáž zásuvky na prací prostriedok 388

3.3 Výmena držadla zásuvky na prací prostriedok.... 389

3.3.1 Odstránenie držadla zásuvky na prací prostriedok 389

3.3.2 Montáž držadla zásuvky na prací prostriedok.... 389

3.4 Výmena dverí 390

3.4.1 Odoberanie dveri 390

3.4.2 Montáž dverí.... 390

3.6 Výmena závesu dverí 392

3.6.1 Odoberanie závesu dverí 392

3.6.2 Montáž závesu dverí 392

3.8.2 Montáž poistky dvierok.... 396

3.9 Výmena osvetlenia bubna.... 397

3.9.1 Odoberanie osvetlenia bubna.... 397

3.9.2 Montáž osvetlenia bubna 397

3.11 Výmena čelného panela 400

3.11.2 Montáz čelného panela.... 401

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2021-02-16_8001214498 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 384 z 481

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmíenok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Nástroje a pomôcky

Spotrebič je odpojený od elektrického napájania.
Spotrebič je odpojený od zdroja vody.
√ Spotrebič je vol'ne dostupný.
Zásuvka na prací prostriedok bola odobratá.→388

1. Zatlačte čelný panel dopredu (3).

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

3.2 Výmena zásuvky na prací prostriedok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Vytiahnite zásuvku na prací prostriedok.
2. 1. Zatlačte na vložku (1).

3. Odoberte zásuvku na prací prostriedok (2).

3.2.2 Montáž zásuvky na prací prostriedok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

3.3 Výmena držadla zásuvky na prací prostriedok

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.→388

3.3.1 Odstránenie držadla zásuvky na prací prostriedok

1. Odoberte držadlo zásuvky na prací prostriedok.

3.3.2 Montáž držadla zásuvky na prací prostriedok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

3.4 Výmena dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

- Pri montáži postupujte v opačnom poradi krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.
Dvere boli odobraté.→390

3.5.1 Odoberanie komponentov dverí

▶ Odmontujte dvere zvonku do vnútra.

3.5.2 Montáž komponentov dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

3.6 Výmena závesu dverí

UPOZORNENIE

Otvorte oblast' závesovl

Pomliaždenie/zachytenie prstov

▶ Nesiahajte do priestoru závesov.

Noste ochranné rukavice.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

3.6.1 Odoberanie závesu dverí

3.6.2 Montáž závesu dverí

- Pri montáži postupujte v opačnom poradí krokov demontáže.

2021-02-16_8001214498 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 392 z 481

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Elektrické diely má opravovat' kvalifikovný elektrikár.

3.8.2 Montáž poistky dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

2021-02-16_8001214498 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 396 z 481

Oprava

3.9 Výmena osvetlenia bubna

3.9.2 Montáž osvetlenia bubna

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
1. Odoberte spodný kryt.

1. Odpojte hadicu od držiaka.


- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

3.11 Výmena čelného panela

UPOZORNENIE

1. Odoberte čelný panel.

3.11.2 Montáž čelného panela

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Zlomi kosti/zmečkanine

▶ Aparate zaščitite pred zdrsavanjem.
