NÁVOD K OBSLUZE KI86FHDD0 SIEMENS

Poznámky k opravě - Kombinovaná chladnička a mraznička

i O tomto dokumentu 43

1.1 Duležité informace 43

1.1.1 Účel 43

1.2 Vysvětlení symbolú.... 43

1.2.1 Úroveň nebezpečí 43
1.2.2 Symboly nebezpečí 43
1.2.3 Struktura výstrah.... 44
1.2.4 Obecné symboly 44

Bezpečnost...... 45

2.1 Všeobecné bezpečnostní pokyny 45

2.1.1 Všechny domácí spotřebiče 45

Nástroje a pomůcky 46

Oprava....47

4.1 Výměna těsnění dvířek 47
4.2 Výměna plochých pantů 48

4.2.1 Odstranění plochých pantů 48
4.2.2 Montáž plochých pantů 50

4.3 Výměna dveřní přihrádky 51

4.3.1 Vyjmutí dveřní přihrádky 51
4.3.2 Montáž dveřní přihrádky 51

4.4 Výměna odkládací plochy 52

4.4.1 Vyjmutí odkládací plochy.... 52
4.4.2 Montáž odkládací plochy 52

4.5 Výměna výsuvné odkládací plochy 53

4.5.1 Vyjmutí výsuvné odkládací plochy.... 53
4.5.2 Montáz výsuvné odkládací plochy.... 53

4.6 Výměna zásobníku na zmrazené potraviny 54

4.6.1 Vyjmutí zásobníku na zmrazené potraviny.... 54
4.6.2 Montáž zásobníku na zmrazené potraviny 54

4.7 Výměna zásobníku na ovoce a zeleninu 55

4.7.1 Vyjmutí zásobníku na ovoce a zeleninu.... 55
4.7.2 Montáž zásobníku na ovoce a zeleninu 55

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu.... 56

4.8.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 56
4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 56

4.9 Výměna zásobníku na čerstvé potraviny....57

4.9.1 Vyjmuti zásobníku na čerstvé potraviny 57
4.9.2 Montáz zásobníku na čerstvé potraviny 57

4.10 Výměna LED osvětlení boční lišty 58

4.10.1 Vyjmutí LED osvětlení boční lišty.... 58
4.10.2 Montáž LED osvětlení boční lišty....59

4.11 Výměna LED bodového osvětlení 60

4.11.1 Vyjmutí LED bodového osvětlení....60
4.11.2 Montáž LED bodového osvětlení 61

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Přísavka[00342224]	∅ 50 mm
Pomocný nástroj[00342180]	Nástroj pro uvolnění plastových dílů "magic tool"
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dvířka jsou otevřená.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařizení.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

POZOR

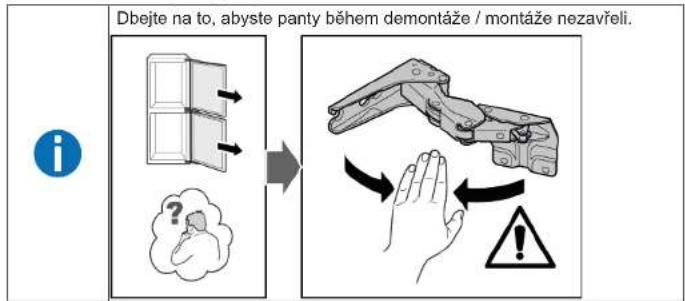

Otevřete prostor se závěsy!

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.
▶ Používejte ochranné rukavice.

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži.
Dvlřka jsou otevřená.

2025-12-12_9001628794 Copyright BSH Hausgeräte GmbH strana 48 od 481

4.2.1 Odstranění plochých pantů

1. Sejměte čtyři kryty pantů.


1. 1. Uvolněte čtyři šrouby (1).

2. Vysuňte a vyjměte horní dvířka (2).

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte panty (2).

→ Horní panty dvířek jsou vyjmuté.

1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte spodní dvířka (2).

1. 1. Odstraňte čtyří šrouby (1).

2. Vyjměte panty (2).

Spodní panty dvířek jsou vyjmuté.

Oprava

4.2.2 Montáž plochých pantů

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.3.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.3.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.4.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna výsuvné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí výsuvné odkládací plochy

1. Vytáhněte výsuvnou odkládací plochu tak, aby se uvolnila západka.

1. Posuňte výsuvnou odkládaci plochu dolů a vysuňte ji do strany.

2. Výsuvná odkládací plocha je vyjmutá.

4.5.2 Montáž výsuvné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.6.1 Vyjmuti zásobníku na zmrazené potraviny

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.6.2 Montáž zásobníku na zmrazené potraviny

- Montáž provedte v opačném sledu.

Oprava

4.7 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.7.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.7.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dvlřka jsou otevřená.

4.8.1 Výjmuti příčky a víka zásobníku na ovoce a zeleninu

1. Vyjměte z příčky skleněnou desku.

1. Vyjměte zásobník na ovoce a zeleninu.→55

2. 1. Stiskněte páčku dole na obou stranách příčky (1).

3. Vytáhněte příčku dopředu (2).

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do strany.

Viko zásobníku na ovoce a zeleninu je vyjmuté.

4.8.2 Montáž příčky a víka zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.9 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.9.1 Vyjmutí zásobníku na čerstvé potraviny

1. Nakloňte zásobník na čerstvé potraviny dopředu (1).
2. Vyjměte zásobník na čerstvé potraviny (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.9.2 Montáž zásobníku na čerstvé potraviny

- Montáž provedte v opačném sledu.

Oprava

4.10 Výměna LED osvětlení boční lišty

Speciální nástroje:

Přísavka ∅50 mm [00342224]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením.

Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hranyl

Nebezpečí rezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladící přihrádky jsou vyjmuté.

4.10.1 Vyjmutí LED osvětlení boční lišty

1. Přilepte přísavku na horní třetinu LED boční lišty.

4.11 Výměna LED bodového osvětlení

Speciální nástroje:

Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením.

Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem pří dotyku dílů pod proudem! Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hrany!

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladici prihrádky jsou vyjmuté.

4.11.1 Výjmutí LED bodového osvětlení

1. Uvolněte kryt LED bodového osvětlení.

1. Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.

1. Odpojte modul LED bodového osvětlení.

1. Odpojte elektrické připojení LED bodového osvětlení.

LED bodové osvětlení je vyjmuté.

4.11.2 Montáž LED bodového osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička s mrazničkou

i O tomto dokumente.... 383

1.1 Dôležité informácie 383
1.1.1 Účel 383
1.2 Vysvetlenie symbolov 383
1.2.1 Úrovne nebezpečenstva.... 383
1.2.2 Symboly označujúce riziká 383
1.2.3 Štruktúra varovaní 384
1.2.4 Všeobecné symboly 384

Bezpečnost'...... 385

2.1 Všeobecné bezpečnostné pokyny 385

2.1.1 Všetky domáce spotrebiče 385

4.2 Výmena plochého závesu 388

4.2.1 Odobratie plochého závesu 388

4.2.2 Montáž plochého závesu.... 390

4.5.2 Montáz výsuvnej police 393

4.6 Výmena nádoby na zmrazené potraviny 394

4.6.1 Odobratie nádoby na zmrazené potraviny.... 394

4.6.2 Montáž nádoby na zmrazené potraviny 394

4.7 Výmena nádoby na ovocie a zeleninu.... 395

4.7.1 Odobratie nádoby na ovocie a zeleninu.... 395

4.7.2 Montáž nádoby na ovocie a zeleninu.... 395

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu 396

4.8.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 396

4.8.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu.... 396

4.9 Výmena nádoby cool-fresh 397

4.9.1 Odobratie nádoby cool-fresh 397

4.9.2 Montáz nádoby cool-fresh.... 397

4.10.2 Montáž bočného pásového LED svetla 399

4.11 Výmena bodového LED svetla.... 400

4.11.1 Odoberanie bodového LED svetla 400

4.11.2 Montáž bodového LED svetla.... 401

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2025-12-12_9001628794 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 384 z 481

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

4.2 Výmena plochého závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

4.2.2 Montáž plochého závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž výsuvnej police

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobrata.

4.6.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.7.1 Odobratie nádoby na ovocie a zeleninu

4.7.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.8.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

- Elektrické diely má opravovat' kvalifikovný elektrikár.

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekünd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

4.10.2 Montáž bočného pásového LED svetla

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.

1. Uvořnite kryt bodového LED svetla.

1. Potiahnite kryt bodového LED svetla dovnútra a zároveň zatlačte dopredu.

1. Odpojte modul bodového LED svetla.

1. Odpojte elektrické pripojenie bodového LED svetla.

Bodové LED svetlo je odobraté.

4.11.2 Montáž bodového LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.
