NÁVOD K OBSLUZE U27B3CE AOC

LCD monitor uživatelská příručka

U27B3CF

Bezpečnost....1

Národní konvence....1

Výkon 2

Montáž 3

Čištění 4

Jiné....5

Konfigurace 6

Obsah krabice....6

Instalace stojánku a podstavce....7

Nastavení zorného úhlu 8

Připojení monitoru 9

Připevnění závěsného rameme 10

Klávesové zkratky 13

OSD Setting (Nastavení OSD)....15

Luminance (Světelnost) 16

Color Setup (Nastavení barvy) 18

Picture Boost (Zesílení obrazu) 19

OSD Setup (Nastavení OSD) 20

Game Setting (Herní nastavení)....21

Extra 22

Exit (Konec) 23

Indikátor LED 24

Odstraňování problémů 25

Technické údaje....26

Obecné specifikace....26

Předvolené režimy zobrazení 27

Přírazení kolíků 28

Plug and Play 29

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.

Poznámky, upozornění a varování

V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:

POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.

UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému předejít.

VAROVÁNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.

Výkon

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie. Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů). Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem. Aby bylo zajištěno uspokojivé fungování monitoru, používejte jej pouze s počítači s certifikátem UL, které jsou vybaveny správně konfigurovanou zásuvkou značenou 100-240 Vstř., min. 5 A. Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.

Montáž

Neumísťujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte zařízení pouze s vozíkem, stojanem, podstavcem, držákem nebo stolkem určenými výrobcem nebo prodávanými s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku byste měli být opatrní.

Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.

Nepokládejte produkt přední stranou na zem.

Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny.

Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.

Aby nedošlo k poškození, například vypadnutí panelu z rámečku, nenaklánějte monitor směrem dolů o více než -5 stupňů. Pokud bude překročen maximální úhel náklonu -5 stupňů, na poškození monitoru se nebude vztahovat záruka.

Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:

Čištění

Pravidelně čistěte skřín měkkým hadříkem navlhčeným ve vodě.

K čištění používejte měkký bavlněný nebo mikrovláknový hadřík. Hadřík musí být vlhký a téměř suchý, aby do

skříně nemohla vniknout žádná tekutina.

Před čištěním monitoru odpojte napájecí kabel.

Jiné

! Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko. Zabraňte blokování větracích otvorů stole m nebo závěsem. Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům. Při používání nebo přemístování do monitoru nekopejte a zabraňte případnému pádu.

Konfigurace

Obsah krabice

* Některé kabely signálu nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.

Instalace stojánku a podstavce

Nainstalujte nebo odstraňte podstavec podle následujících kroků.

Nastavení:

Specifikace šroubu základny: M6*13 mm (efektivní závit 5,5 mm)

Nastavení zorného úhlu

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí.

Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil.

Monitor je možno nastavit v níže uvedeném rozmezí:

POZNÁMKA:

Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Dotyk LCD obrazovky může způsobit poškození.

Varování:

1. Aby nedošlo k poškození obrazovky, například vypadnutí panelu, nenaklánějte monitor směrem dolů o více než -5 stupňů.

2. Při nastavování úhlu monitoru netlačte na obrazovku. Chytejte jen rámeček.

Připojení monitoru

Zapojení kabelů na zadní straně monitoru:

1. HDMI1
2. HDMI2
3. USB C
4. USB 3.2 Gen 1 + nabíjení
5. Sluchátka
6. Vstup napájení

Připojení k počítači

1. K zadní části displeje pevně připojte napájecí kabel.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Připojte kabel signálu displeje ke konektoru videa na počítači.
4. Zapojte napájecí kabel počítače a displeje do blízké zásuvky.
5. Zapněte počítač a displej.

Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, viz část Odstraňování problémů.

Pro ochranu vybavení vždy vypněte počítač a LCD monitor před připojením.

Připevnění závěsného ramene

Příprava pro montáž na doplňkové závěsné rameno.

Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži, odpojte napájení. Postupujte následujícím způsobem:

1. Odmontujte podstavec. 2. Sestavte závěsné rameno podle pokynů výrobce. 3. Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně monitoru. 4. Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem.

Technické specifikace nástěnného držáku: M4*(10+X) mm (X = tloušťka nástěnného držáku)

Poznámka: Otvory pro šrouby držáku VESA nejsou k dispozici pro všechny modely – obraťte se na prodejce nebo oficiální oddělení AOC. Ohledně instalace na stěnu vždy kontaktujte výrobce.

*Provedení displeje se může lišit od ilustrací.

Varování:

1. Aby nedošlo k poškození obrazovky, například vypadnutí panelu, nenaklánějte monitor směrem dolů o více než -5 stupňů.
2. Při nastavování úhlu monitoru netlačte na obrazovku. Chytejte jen rámeček.

1. Funkce Adaptive-Sync funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com

Grafické karty

• Radeon™ RX Vega series
• Radeon™ RX 500 series
• Radeon™ RX 400 series
• Radeon™ R9/R7 300 series (s výjimkou R9 370/X, R7 370/X, R7 265)
• Radeon™ Pro Duo (2016)
• Radeon™ R9 Nano series
• Radeon™ R9 Fury series
• Radeon™ R9/R7 200 series (kromě R9 270/X, R9 280/X)

Procesory

• AMD Ryzen™ 7 2700U
• AMD Ryzen™ 5 2500U
• AMD Ryzen™ 5 2400G
• AMD Ryzen™ 3 2300U
• AMD Ryzen™ 3 2200G
• AMD PRO A12-9800
• AMD PRO A12-9800E
• AMD PRO A10-9700
• AMD PRO A10-9700E
• AMD PRO A8-9600
• AMD PRO A6-9500
• AMD PRO A6-9500E
• AMD PRO A12-8870 • AMD PRO A12-8870E
• AMD PRO A10-8770 • AMD PRO A10-8770E • AMD PRO A10-8750B
• AMD PRO A8-8650B
• AMD PRO A6-8570
• AMD PRO A6-8570E
• AMD PRO A4-8350B
• AMD A10-7890K
• AMD A10-7870K
• AMD A10-7850K
• AMD A10-7800
• AMD A10-7700K
• AMD A8-7670K
• AMD A8-7650K
• AMD A8-7600
• AMD A6-7400K

HDR

Je kompatibilní se vstupními signály ve formátu HDR10.

V případě kompatibilního přehrávače a obsahu může monitor automaticky aktivovat funkci HDR. Požádejte výrobce zařízení a poskytovatele obsahu o informace ohledně kompatibility vašeho zařízení a obsahu. Pokud funkci automatické aktivace nepotřebujete, nastavte funkci HDR na "VYPNUTO".

Poznámka:

1. Rozlišení 3840 × 2160 při 50 Hz/60 Hz je k dispozici pouze u zařízení, jako jsou přehrávače UHD nebo herní konzole Xbox/PS.
2. Nastavení zobrazení: a. Přejděte na část „Nastavení zobrazení“ a vyberte rozlišení – 3840×2160, a zapněte HDR. b. Změňte vybrané rozlišení – 3840×2160 (je-li k dispozici) pro dosažení optimálních efektů HDR.

1 Zdroj/Konec

2 Čisté zobrazení/<

3 Hlasitost/>

4 Nabídka/Vstup

5 Výkon

Nabídka/Vstup

Stisknutím zobrazíte nabídku OSD nebo potvrdíte výběr.

Výkon

Stisknutím vypínače zapnete/vypnete monitor.

Hlasitost

Když není zobrazena nabídka OSD, stisknutím tlačítka Hlasitost aktivujte panel nastavení hlasitosti a stisknutím < nebo > upravte hlasitost (pouze modely s reproduktory).

Zdroj/konec

Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj).

Clear Vision (Čisté zobrazení)

1. Není-li zobrazena žádná nabídka OSD, stisknutím tlačítka „<“ aktivujte funkci Clear Vision (Čisté zobrazení).
2. Pomocí tlačítek „<“ nebo „>“ vyberte slabé, střední nebo silné nastavení nebo vypnutí. Výchozí zastavení je vždy „off“ (Vypnuto).

1. Stisknutím a podržením tlačítka „<“ po dobu 5 sekund aktivujte Demo čistého zobrazení a na displeji se po dobu 5 sekund zobrazí zpráva „Clear Vision Demo: on“ (Demo čistého zobrazení: zapnuto). Stisknutím tlačítka Nabídka nebo Konec zpráva zmizí. Dalším stisknutím a podržením tlačítka „<“ po dobu 5 sekund se funkce Clear Vision Demo (Demo čistého zobrazení) vypne.

Funkce Čisté zobrazení poskytuje optimální zobrazení převáděním obrazu o nízkém rozlišení a rozmazaného obrazu na čistý a živý obraz.

OSD Setting (Nastavení OSD)

Základní a jednoduché pokyny pro ovládací tlačítka.

1). Stisknutím tlačítka MENU aktivujte okno nabídky OSD. 2). Stisknutím tlačítka Vpravo můžete procházet funkcemi. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. Stisknutím tlačítka Vpravo procházejte funkcemi podnabídky. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. 3). Stisknutím tlačítka Vpravo změňte nastavení vybrané funkce. Stisknutím tlačítka Konec ukončete. Chcete-li změnit nastavení jiné funkce, opakujte kroky 2 - 3. 4). Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor.

Poznámky:

1). Pokud má výrobek pouze jeden vstup signálu, položku „Výběr Vstupu“ nelze upravit. 2). Režimy ECO (kromě režimu Standardní), DCR, režim DCB a Zesílení obrazu, pro tyto čtyři stavy existuje pouze jeden stav.

Luminance (Světelnost)

	Contrast (Kontrast)	0-100 Kontrast z digitálního registru.
	Brightness (Jas)	0-100 Nastavení pozadí
	Eco mode (Eko)	Standard (Standardní)	[WHTB]	Standardní režim
		Text Režim Text	[XY35]
		Internet Režim	:t
		Game (Hra) Re:	a
		Movie (Film) Re:	[D2GB] film
		Sports (Sport)		Režim Sport
		Reading (Čtení)		Režim Čtení
	Gamma	Gamma1		Upravit na Gamma 1
		Gamma2		Upravit na Gamma 2
		Gamma3		Upravit na Gamma 3
	DCR	On (Zapnuto)		Aktivovat dynamický poměr kontrastu
		Off (Vypnuto)		Deaktivovat dynamický poměr kontrastu
	HDR	Off / DisplayHDR / HDR Picture / HDR Movie / HDR Game		Nastavte profil HDR podle vašich požadavků na používání.Poznámka:Když je rozpoznán obsah HDR, zobrazí se volba HDR pro úpravy.
	HDR Mode (Režim HDR)	Off (Vypnuto)		Slouží k nastavení režimu HDR.
		HDR Picture (Obrázek HDR)
		HDR Movie (Film HDR)
		HDR Game (Hra HDR)

Poznámky:

Když je položka „HDR Mode“ (Režim HDR) nastavena na jinou možnost než „Off“ (Vypnuto), nelze upravovat položky „Contrast“ (Kontrast), „ECO“ a „Gamma“ (Gama).

Když je položka Color Gamut (Barevný gamut) v části Color Setup (Nastavení barvy) nastavena na sRGB, položky

Contrast (Kontrast), Eco mode (Eko), Gamma a HDR/HDR Mode (Režim HDR/HDR) nelze upravit.

Color Setup (Nastavení barvy)

	Color Temp.(Teplota barev)	Warm (Teplé)	Slouží k načtení teploty teplé barvy z paměti EEPROM.
		Normal (Normální)	Slouží k načtení teploty normální barvy z paměti EEPROM.
		Cool (Studené)	Slouží k načtení teploty studené barvy z paměti EEPROM.
		User (Uživatel)	Slouží k načtení teploty barev uživatele z paměti EEPROM
	Color Gamut(Barevný gamut)	Panel Nativní Panel standardního barevného prostoru.
		sRGB	Slouží k načtení teploty SRGB barvy z paměti EEPROM.
	LowBlue Mode(Režim modrého světla)	Vyp. / Multimédia / Internet / Office / Čtení	Sníží vlnu modrého světla ovládání teploty barev.
	Red (Červená) 0-100		Intenzita červené z digitálního registru.
	Green (Zelená)	0-100	Intenzita zelené z digitálního registru.
	Blue (Modrá)	0-100	Intenzita modré z digitálního registru.
	DCB Mode(DCB Režim)	Full Enhance (Plné vylepšení)	Deaktivovat nebo aktivovat režim plného vylepšení
		Nature Skin (Přiroz. Pokožka)	Deaktivovat nebo aktivovat režim Přiroz. Pokožky
		Green Field (Zelené pole)	Deaktivovat nebo aktivovat režim Zelené pole
		Sky-blue (Azur) Deaktivovat nebo aktivovat režim Azur
		AutoDetect (Autom. Detekce)	Deaktivovat nebo aktivovat režim Autom. Detekce
		Off	Deaktivovat nebo aktivovat režim Off.
	DCB Demo(DCB Ukázka)	On (zapnuto)/ Off (vypnuto)	Deaktivovat nebo aktivovat režim Ukázka

Poznámka:

Když je položka „HDR Mode“ (Režim HDR) v části „Luminance“ (Světelnost) nastavena na jinou možnost než „Off“ (Vypnuto), nelze upravovat žádnou položku v části „Color Setup“ (Nastavení barev).

Když je položka Gamut (Barevný gamut) nastavena na sRGB, všechny ostatní položky v části Color Setup (Nastavení barev) nelze upravit.

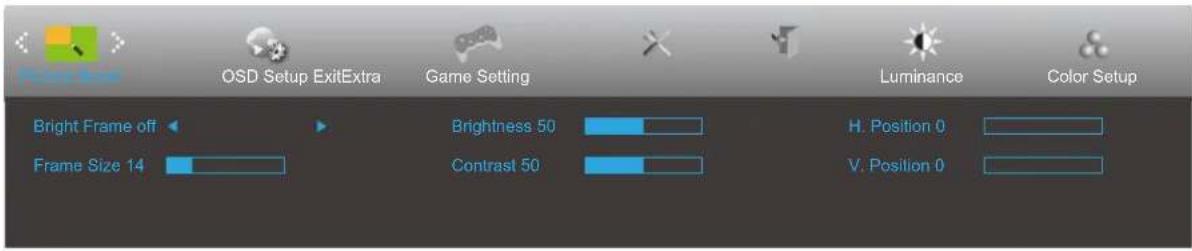

Picture Boost (Zesílení obrazu)

	Bright Frame (Jasný rám)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat Jasný rám
	Frame Size (Velikost rámu)	14-100 Upravit velikost rámu
	Brightness (Jas) 0-100 Upravit jas rámu
	Contrast (Kontrast)	0-100 Upravit kontrast rámu
	H. Position (H. Poloha)	0-100 Upravit horizontální polohu rámu
	V. Position (V. Poloha)	0-100 Upravit vertikální polohu rámu

Poznámka:

Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.

Když je položka „HDR Mode“ (Režim HDR) v části „Luminance“ (Světelnost) nastavena na jinou možnost než „Off“ (Vypnuto), nelze upravovat žádnou položku v části „Picture Boost“ (Posílení obrazu).

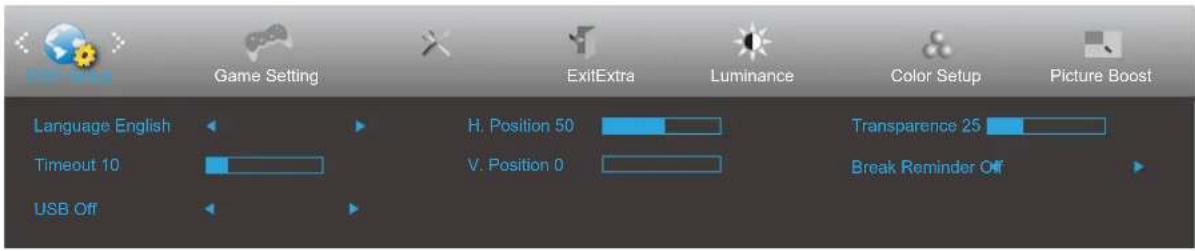

OSD Setup (Nastavení OSD)

	Language (Jazyk) Vyberte jazyk OSD
	Timeout(Časový Interval)	5-120	Slouží k nastavení doby zobrazení nabídky OSD na obrazovce.
	USB	Off / Vysoké rozlišení/Vysoká rychlost dat	Vypněte funkci USB nebo nastavte prioritu přenosu dat nebo rozlišení USB konektoru.
	H. Position(H. Poloha)	0-100 Slouží k	nastavení vodorovné polohy OSD
	V. Position(V. Poloha)	0-100 Slouží k	nastavení svislé polohy OSD
	Transparence(Prühlednost)	0-100 Slouží k	nastavení prühlednosti nabídky OSD.
	Break Reminder(Přestávka -připomenutí)	zapnuto nebo vypnuto	Připomenutí přestávky, pokud uživatel pracuje souvisle déle než 1 hod.

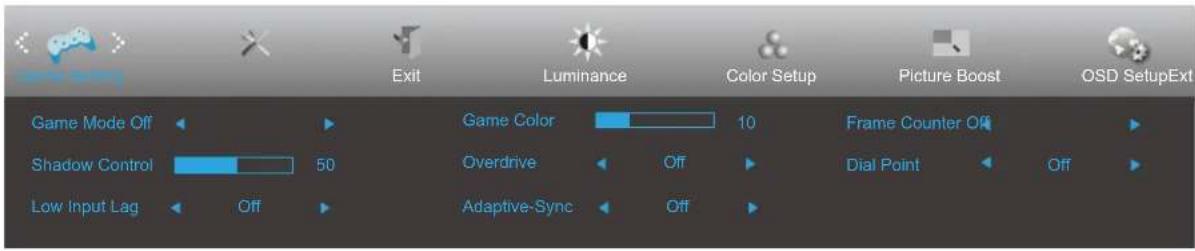

Game Setting (Herní nastavení)

	Game Mode (Režim Hra)	off (Vypnuto): Žádná optimalizace v herním režimu.
		FPS	Pro hraní FPS (stříleček). Zlepšuje detaily temných oblastí.
		RTS	Pro hraní RTS (strategií v reálném čase). Vylepšuje kvalitu obrazu.
		Racing (Závod)	Pro hraní závodních her. Nabízí nejrychlejší odezvu a vysokou sytost barev.
		Gamer 1 (Hráč 1)	Uživatelská nastavení, předvolba Hráč 1.
		Gamer 2 (Hráč 2)	Uživatelská nastavení, předvolba Hráč 2.
		Gamer 3 (Hráč 3)	Uživatelská nastavení, předvolba Hráč 3.
	Shadow Control (Ovládání stínů)	0-100	Ovládání stínu Výchozí nastavení je 50. Koncový uživatel může provádět úpravy od 50 do 100 nebo 0 pro zvýšení kontrastu a vyjasnění obrazu.1. Pokud je obraz příliš tmavý a nejsou jasně vidět detaily, provedte úpravu od 50 do 100 pro jasný obraz.2. Pokud je obraz příliš bílý a nejsou jasně vidět detaily, provedte úpravu od 50 do 0 pro jasný obraz
	Low input Lag (Omezení zpoždění vstupu)	On/off (Zapnuto/Vypnuto)	Sníží vstupní prodlevu a závisí na nastavení funkce Adaptive-Sync .
	Adaptive-Sync	On/Off (Zapnuto/Vypnuto)	Deaktivuje nebo aktivuje Adaptive-Sync.Poznámka k funkcí Adaptive-Sync: Když je aktivní funkce Adaptive-Sync, v některých herních prostředích může docházet k blikání.
	Game Color (Herní barvy)	0-20	Herní barva umožňuje nastavit úroveň sytosti 0-20 pro lepší obraz.
	Overdrive (Zrychlení)	Off (Vypnuto)	Slouží k úpravě doby odezvy.
		Weak (Slabé)
		Medium (Střední)
		Strong (Silné)
	Dial Point Zap./vyp.		Funkce „Dial Point“ umístí doprostřed obrazovky zaměřovač, což pomáhá hráčům přesně mířit při hraní stříleček (FPS, First Person Shooter).
	Frame Counter (Čitač rámců)	Vyp. / Vpravo nahoře / Vpravo dole / Vlevo dole / Vlevo nahoře	Zobrazí V frekvenci na vybraném rohu

Poznámka:

Když je položka „HDR Mode“ (Režim HDR) v části „Luminance“ (Světelnost) nastavena na jinou možnost než „Off“ (Vypnuto), nelze upravovat položky „Game Mode“ (Herní režim), „Shadow Control“ (Ovládání stínu), „Game Color“ (Herní barva)

Když je položka Gamut (Barevný gamut) v části Color Setup (Nastavení barvy) nastavena na sRGB, položky Game Mode (Režim Hra), Shadow Control (Ovládání stínů) a Game Color (Herní barvy) nelze upravit.

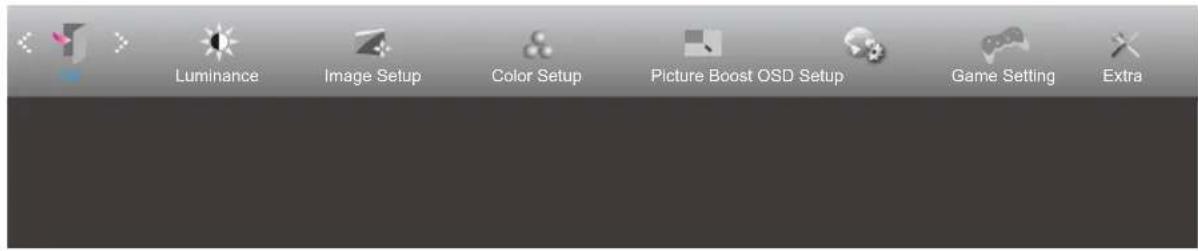

Extra

	Input Select (Výběr vstupu)		Slouží k výběru vstupního signálu
	Off timer (Časovač vypnutí)	0-24hod. Slouží k výběru času	vypnutí DC
	Image Ratio (Poměr stran obr.)	Širokoúhlý	Slouží k výběru poměru stran obrazu monitoru.
		4:3
	DDC/CI ano nebo ne Zapnutí nebo vypnutí podpory DDC/CI
	Reset (Resetovat)	Ano nebo ne	Slouží k obnovení výchozího nastavení nabídky (Vybrané modely jsou opatřeny certifikací ENERGY STAR®.)
		ENERGY STAR® nebo ne

Exit (Konec)

Exit (Konec) U

končení hlavní nabídky OSD

Indikátor LED

Stav Barva indikátoru
Režim plného provozu Bílá
Režim aktivní-vypnuto Oranžová

Odstraňování problémů

Problém a otázka	Možná řešení
Indikátor napájení nesvítí	Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen kelektrické zásuvce a k monitoru.
Žádný obraz na obrazovce	Je napájecí kabel správně připojen?Zkontrolujte připojení napájecího kabelu a zdroj napájení.Je kabel videa správně připojen?(Připojeno pomocí kabelu VGA)Zkontrolujte připojení kabelu VGA.(Připojeno pomocí kabelu HDMI)Zkontrolujte připojení kabelu HDMI.(Připojeno pomocí kabelu DP)Zkontrolujte připojení kabelu DP.* Vstup VGA/HDMI/DP není u některých modelů k dispozici.Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí(přihlašovací) obrazovka.Pokud se zobrazí výchozí obrazovka (přihlašovací), spustte počítač vpoužitelném režimu (bezpečný režim pro systém Windows 7/8/10) a potom změňte frekvenci grafické karty.(Viz Nastavení optimálního rozlišení)Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.Je na obrazovce zobrazena zpráva „Input Not Supported“ (Nepodporovaný vstup)?Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC.
Obraz je rozmazaný a obsahuje vícenásobnézobrazení	Nastavte ovládací prvky jasu a kontrastu.Stiskněte rychlé tlačítko (AUTO).Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujemepřipojit monitor přímo k výstupnímu konektoru grafické karty na zadní straně.
Obraz bliká, skáče neboje v obraze patrné vlnivévzorování	Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohouzpůsobovat rušení.Používejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením.
Monitor zatuhl v „aktivnímpohotovostním režimu“	Sítový vypínač počítače musí být v poloze „zapnuto“ (ON).Grafická karta (video adaptér) počítače musí být zcela a správně usazená dopříslušného slotu na počítači.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík.Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK asledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesyCAPS LOCK buď rozsvítit nebo zhasnout.
Chybí některá ze základníchbarev (ČERVENÁ, ZELENÁnebo MODRÁ).	Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Obraz na obrazovce nemásprávnou velikost nebo nenísprávně vystředěn	Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO).
V obrazu jsou barevnéporuchy (bilá barva nevypadájako bílá)	Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.
Horizontální nebo vertikálnírušení obrazu	Uživatelé systému Windows 7/8/10: vypněte počítač. Nastavte položku CLOCK(FREKVENTCE) a FOCUS (ZAOSTŘENÍ).Stiskněte rychlé tlačítko (AUTO).
Předpisy a servis	Viz informace o předpisech a servisu v příručce na disku CD nebo na stránkáchwww.aoc.com (na stránkách podpory najdete informace o tom, který model lzezakoupit ve vaší zemi, a informace o předpisech a servisu).

Technické údaje

Obecné specifikace

Panel	Název modelu U27B3CF
	Zobrazovací systém Barevný monitor TFT LCD
	Zobrazitelná velikost obrazu 68,5 cm úhlopříčně
	Rozteč pixelů	0,1554mm (v) × 0,1554mm (h)
Jiné	Rozsah horizontální frekvence 30k-140kHz
	Velikost vodorovného snimání (max.)	596.736mm
	Rozsah vertikální frekvence 40-60Hz
	Velikost svislého snimání (max.)	$35.664mm
	Optimální předvolené rozlišení 3840x2160@60Hz
	Max resolution 3840x2160@60Hz
	Technologie Plug & Play	VESA DDC2B/CI
	Zdroj napájení 100-240V~, 50/60Hz,1.5A
	Příkon	Typicky (výchozí jas a kontrast) 28W
		Max. (jas = 100, kontrast =100) ≤140W
		Pohotovostní režim ≤0.3W
Fyzické vlastnosti	Typ konektoru HDMI/USB C/USB	Výstup sluchátek
	Typ signálního kabelu Odpojitelný
	Vestavěné reproduktory	2Wx2
Ekologie	Teplota	Provozní 0°C~ 40°C
		Mimo provoz	-25°C~ 55°C
	Vlhkost	Provozní 10% až 85% (bez kondenzace)
		Mimo provoz	5% až 93% (bez kondenzace)
	Nadmořská výška	Provozní 0 m~ 5 000 m (0 ~ 16 404 stop)
		Mimo provoz	0 m~ 12 192 m (0~ 40 000 stop)

Předvolené režimy zobrazení

STANDARD ROZLIŠENÍ (+/-1 Hz)		HORIZONTÁLNÍ FREKLENCE (kHz)	VERTIKÁLNÍ FREKLENCE (Hz)
VGA	640x480@60Hz 31.469	59.94
	640x480@72Hz 37.861	72.809
	640x480@75Hz 37.5 75
SVGA	800x600@56Hz 35.156	56.25
	800x600@60Hz 37.879	60.317
	800x600@72Hz 48.077	72.188
	800x600@75Hz 46.875	75
XGA	1024x768@60Hz 48.363	60.004
	1024x768@70Hz 56.476	70.069
	1024x768@75Hz 60.023	75.029
SXGA	1280x1024@60Hz 63.981	60.02
	1280x1024@75Hz 79.976	75.025
WXGA+	1440x900@60Hz 55.935	59.887
	1440x900@60Hz 55.469	59.901
WSXGA	1680x1050@60Hz 65.29	59.954
	1680x1050@60Hz 64.674	59.883
FHD 1920x1080@60Hz 67.5 60
QHD 2560x1440@60Hz 88.787 59.951
UHD 3840x2160@30Hz 67.5 30
UHD 3840x2160@60Hz 133.32 60
IBM MODES
DOS 720x400@70Hz 31.469 70.087
MAC MODES
VGA 640x480@67Hz 35 66.667
SVGA 832x624@75Hz 49.725 74.551
XGA	1024x768@75Hz 60.241	74.927
XGA	1024x768@75Hz 60.241	74.927

Poznámka: Podle standardu VESA může dojít k určité chybě (+/-1Hz) při výpočtu obnovovací frekvence (frekvence pole) různých operačních systémů a grafických karet. Pro zlepšení kompatibility byla nominální obnovovací frekvence tohoto produktu zaokrouhlena. Viz konkrétní produkt.

Přiřazení kolíků

19kolíkový kabel signálu pro barevný monitor

Č. kontaktu	Název signálu	Č. kontaktu	Název signálu	Č. kontaktu	Název signálu
1.	TMDS data 2+	9.	TMDS data 0-	17.	DDC/CEC uzemnění
2.	TMDS data 2 stínění	10.	Frekvence TMDS +	18.	Napájení +5V
3.	TMDS data 2-	11.	Stínění frekvence TMDS	19.	Detekce připojení za chodu
4. TMDS data 1+ 12. Frekvence TMDS -
5. TMDS data 1 stínění 13. CEC
6. TMDS data 1- 14. Vyhrazeno (N.C. v zařízení)
7. TMDS data 0+ 15. SCL
8. TMDS data 0 stínění 16. SDA

Plug and Play

Funkce Plug & Play DDC2B

Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností.

DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.
