NÁVOD K OBSLUZE 27B2H AOC

LCD monitor – uživatelská příručka 27B2H

Bezpečnost....1

Národní konvence....1

Výkon 2

Montáž 3

Čištění 4

Jiné....5

Konfigurace 6

Obsah krabice....6

Instalace stojánku a podstavce....7

Nastavení zorného úhlu 8

Připojení monitoru....9

Připevnění závěsného rameme 10

Funkce Adaptive-Sync (k dispozici u vybraných modelů) 11

Funkce AMD FreeSync Premium (k dispozici u vybraných modelů)......11

Nastavení 12

Klávesové zkratky 12

OSD Setting (Nastavení OSD)....14

Luminance (Světelnost) 15

Image Setup (Nastavení obrazu) 16

Color Setup (Nastavení barvy) 17

Picture Boost (Zesílení obrazu) 18

OSD Setup (Nastavení OSD) 19

Game Setting (Herní nastavení)....20

Extra 21

Exit (Konec) 22

Indikátor LED 23

Odstraňování problémů 24

Technické údaje....25

Obecné specifikace....25

Předvolené režimy zobrazení....26

Přírazení kolíků 27

Plug and Play 28

Bezpečnost

Národní konvence

Následující pododdíly popisují notační konvence použité v tomto dokumentu.

Poznámky, upozornění a varování

V rámci této příručky mohou být některé bloky textu doplněny ikonou a vytištěny tučně nebo kurzívou. K těmto blokům patří poznámky, upozornění a varování, jež jsou používány následujícím způsobem:

POZNÁMKA: POZNÁMKA poukazuje na důležité informace, jež pomáhají lépe využít daný počítačový systém.

UPOZORNĚNÍ: UPOZORNĚNÍ ukazuje na potenciální škodu na hardwaru či ztrátu dat a popisuje, jak tomuto problému předejít.

VAROVÁNÍ: VAROVÁNÍ poukazuje na možnou fyzickou újmu a popisuje, jak tomuto problému předejít. Některá varování mohou být zobrazena v jiných formátech a nemusí je doplňovat žádná ikona. V takových případech je určitá prezentace varování určena úředními orgány.

Výkon

Tento monitor může být napájen pouze napájecím zdrojem, který je uveden na výrobním štítku zařízení. Pokud si nejste jisti, jaké napájecí napětí je ve vaší domácí elektrické zásuvce, obraťte se na prodejce nebo dodavatele energie.

Tento monitor je vybaven tříkolíkovou uzemněnou síťovou zástrčkou. Tuto zástrčku lze z bezpečnostních důvodů zasunout pouze do uzemněné zásuvky. Pokud vaše síťová zásuvka neumožňuje připojení této vidlice, obraťte se na elektrikáře, aby vám nainstaloval správnou zásuvku, nebo použijte adaptér k bezpečnému uzemnění zařízení. Neporušujte bezpečnostní účel uzemněné zásuvky.

Při bouřkách s blesky nebo pokud nebudete monitor dlouho používat, odpojte napájecí kabel ze zásuvky ve zdi. Zabráníte tak poškození monitoru v důsledku přepěťových špiček (rázů).

Nepřetěžujte prodlužovací šňůry s několika zásuvkami a prodlužovací šňůry. Přetěžování může mít za následek vznik ohně nebo úraz elektrickým proudem.

Aby bylo zajištěno uspokojivé fungování monitoru, používejte jej pouze s počítači s certifikátem UL, které jsou vybaveny správně konfigurovanou zásuvkou značenou 100-240 Vstř., min. 5 A.

Používaná zásuvka by měla být instalována v blízkosti zařízení a snadno přístupná.

Zařízení používejte výhradně s přiloženým síťovým adaptérem Výrobci: TPV ELECTRONICS (FUJIAN) CO.,LTD. Model: ADPC1925EX

Montáž

Neumístujte monitor na nestabilní vozíky, stojany, stativy, držáky nebo stoly. Pokud dojde k pádu monitoru, může dojít ke zranění osob a závažnému poškození tohoto produktu. Používejte zařízení pouze s vozíkem, stojanem, podstavcem, držákem nebo stolkem určenými výrobcem nebo prodávanými s tímto produktem. Při instalaci tohoto produktu postupujte podle pokynů výrobce a použijte montážní příslušenství doporučené výrobcem. Při převozu produktu na vozíku byste měli být opatrní.

Do výřezu na skříňce monitoru nikdy nezasunujte žádné předměty. Mohlo by dojít k poškození součástek a obvodů a ke vzniku požáru nebo úrazu elektrickým proudem. Vyvarujte se polití monitoru jakoukoli kapalinou.

Nepokládejte produkt přední stranou na zem.

Pokud budete monitor upevňovat na zeď nebo polici, použijte upevňovací soupravu schválenou výrobcem a při montáži dodržujte uvedené pokyny.

Okolo monitoru ponechte prostor podle obrázku níže. V opačném případě může být cirkulace vzduchu nedostatečná a přehřívání může způsobit požár nebo poškození monitoru.

Aby nedošlo k poškození, například vypadnutí panelu z rámečku, nenaklánějte monitor směrem dolů o více než -5 stupňů. Pokud bude překročen maximální úhel náklonu -5 stupňů, na poškození monitoru se nebude vztahovat záruka.

Níže jsou uvedeny doporučené větrací plochy okolo monitoru, když je nainstalován na stěně nebo na podstavci:

Instalace na stojánek

Čištění

Pravidelně čistěte skříň hadříkem. Můžete použít slabý čisticí prostředek k otření skvrn, ale nepoužívejte solné čisticí prostředky, které mohou naleptat skříň monitoru.

Při čistění nesmí čistící prostředek vniknout do monitoru. Čistící hadřík nesmí být příliš hrubý, aby nepoškrábal povrch obrazovky.

Před čištěním monitoru odpojte napájecí kabel.

! Pokud z monitoru vychází zvláštní zápach, zvuky nebo kouř, IHNED odpojte zástrčku napájecího kabelu a kontaktujte servisní středisko. Zabraňte blokování větracích otvorů stolem nebo závěsem. Během používání nevystavujte monitor LCD nadměrným otřesům nebo nárazům. Při používání nebo přemístování do monitoru nekopejte a zabraňte případnému pádu.

Konfigurace

Obsah krabice

* Některé kabely signálu nejsou v některých zemích nebo oblastech dodávány. Podrobnější informace vám poskytne místní prodejce nebo pobočka společnosti AOC.

Instalace stojánku a podstavce

Nainstalujte nebo odstraňte podstavec podle následujících kroků.

Nastavení:

Nastavení zorného úhlu

Pro optimální sledování obrazu je doporučeno dívat se na monitor zpříma a pak nastavit úhel monitoru podle vašich vlastních preferencí.

Podržte podstavec monitoru, aby se monitor při změně úhlu monitoru nepřevrátil.

Monitor je možno nastavit v níže uvedeném rozmezí:

POZNÁMKA:

Při změně úhlu pohledu monitoru se nedotýkejte LCD obrazovky. Mohlo by dojít k poškození nebo zničení obrazovky LCD.

Varování:

1. Aby nedošlo k poškození obrazovky, například vypadnutí panelu, nenaklánějte monitor směrem dolů o více než -5 stupňů.
2. Při nastavování úhlu monitoru netlačte na obrazovku. Chytejte jen rámeček.

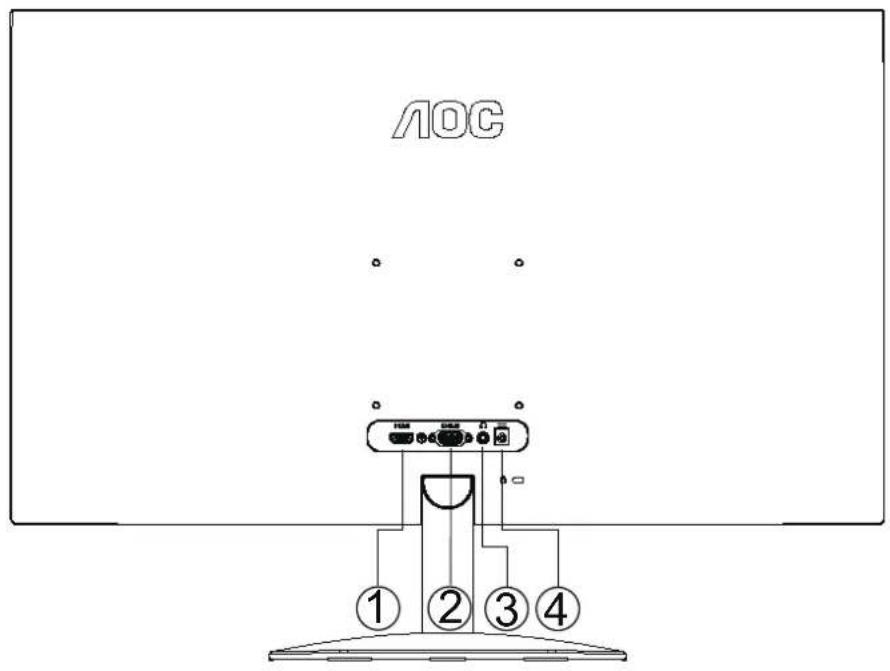

Připojení monitoru

Zapojení kabelů na zadní straně monitoru a počítače

1. HDMI
2. D-SUB
3. Sluchátka
4. Port vstupu stejnosměrného napájení

Připojení k počítači

1. K zadní části displeje pevně připojte napájecí kabel.
2. Vypněte počítač a odpojte jeho napájecí kabel.
3. Ke konektoru videa na zadní straně počítače připojte kabel displeje se signálem.
4. Zapojte napájecí kabel počítače a displeje do blízké zásuvky.
5. Zapněte počítač a displej.

Pokud monitor zobrazuje obraz, je instalace dokončena. Pokud k zobrazení obrazu nedojde, viz část Odstraňování problémů.

Pro ochranu vybavení vždy vypněte počítač a LCD monitor před připojením.

Připevnění závěsného ramene

Příprava pro montáž na doplňkové závěsné rameno.

Tento monitor lze připevnit na závěsné rameno, které lze zakoupit samostatně. Než budete pokračovat v montáži, odpojte napájení. Postupujte následujícím způsobem:

1. Odmontujte podstavec.
2. Sestavte závěsné rameno podle pokynů výrobce.
3. Umístěte závěsné rameno na zadní stranu monitoru. Zorientujte otvory ramene s otvory na zadní straně monitoru.
4. Znovu připojte kabely. Připevněte rameno na stěnu podle návodu na použití, který byl dodán s ramenem.

Poznámka: Otvory pro šrouby držáku VESA nejsou k dispozici pro všechny modely – obraťte se na prodejce nebo oficiální oddělení AOC.

* Provedení displeje se může lišit od ilustrací.

Varování:

1. Aby nedošlo k poškození obrazovky, například vypadnutí panelu, nenaklánějte monitor směrem dolů o více než -5 stupňů.
2. Při nastavování úhlu monitoru netlačte na obrazovku. Chytejte jen rámeček.

Funkce Adaptive-Sync (k dispozici u vybraných modelů)

1. Funkce Adaptive-Sync funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265)
7. Radeon™ Pro Duo (2016)
8. Radeon™ R9 Nano řady
9. Radeon™ R9 Fury řady
10. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Funkce AMD FreeSync Premium (k dispozici u vybraných modelů)

1. Funkce AMD FreeSync Premium funguje s DP/HDMI
2. Kompatibilní grafická karta: Níže je uveden seznam doporučených karet, který lze rovněž najít na www.AMD.com
3. Radeon™ RX Vega řady
4. Radeon™ RX 500 řady
5. Radeon™ RX 400 řady
6. Radeon™ R9/R7 300 řady (vyjma řady R9 370/X, R7 370/X, R7 265) • Radeon™ Pro Duo (2016)
7. Radeon™ R9 Nano řady
8. Radeon™ R9 Fury řady
9. Radeon™ R9/R7 200 řady (vyjma řady R9 270/X, R9 280/X)

Nastavení

Klávesové zkratky

1 Zdroj/Auto/Konec

2 Čisté zobrazení/<

3 Hlasitost/Poměr stran obrazu/>

4 Nabídka/Vstup

5 Výkon

Nabídka/Vstup

Stisknutím zobrazíte nabídku OSD nebo potvrdíte výběr.

Výkon

Stisknutím vypínače zapnete/vypnete monitor.

Hlasitost/Poměr stran obrazu

Když není zobrazena nabídka OSD, stisknutím tlačítka Hlasitost aktivujte panel nastavení hlasitosti a stisknutím < nebo > upravte hlasitost (pouze modely s reproduktory).

Když není zobrazena nabídka OSD, opakovaným stisknutím > vyberete poměr stran 4:3 nebo širokoúhlý obraz. (Pokud je velikost obrazovky výrobku 4:3 nebo má vstupní signál širokoúhlý formát, toto rychlé tlačítko není k dispozici.)

Zdroj/Auto/Konec

Když je nabídka OSD zavřená, tlačítko Source (Zdroj)/Auto/Exit (Konec) bude mít funkci rychlého tlačítka Source (Zdroj). Když je nabídka OSD zavřená, stisknutím a podržením tlačítka Source (Zdroj)/Auto/Exit (Konec) přibližně 2 sekundy provedete automatickou konfiguraci (pouze pro modely s D-Sub).

Clear Vision (Čisté zobrazení)

1. Není-li zobrazena žádná nabídka OSD, stisknutím tlačítka „<“ aktivujte funkci Clear Vision (Čisté zobrazení).
2. Pomocí tlačítek „<“ nebo „>“ vyberte slabé, střední nebo silné nastavení nebo vypnutí. Výchozí zastavení je vždy „off“ (Vypnuto).

1. Stisknutím a podržením tlačítka „<“ po dobu 5 sekund aktivujte Demo čistého zobrazení a na displeji se po dobu 5 sekund zobrazí zpráva „Clear Vision Demo: on“ (Demo čistého zobrazení: zapnuto). Stisknutím tlačítka Nabídka nebo Konec zpráva zmizí. Dalším stisknutím a podržením tlačítka „<“ po dobu 5 sekund se funkce Clear Vision Demo (Demo čistého zobrazení) vypne.

Funkce Čisté zobrazení poskytuje optimální zobrazení převáděním obrazu o nízkém rozlišení a rozmazaného obrazu na čistý a živý obraz.

OSD Setting (Nastavení OSD)

Základní a jednoduché pokyny pro ovládací tlačítka.

1) Stisknutím tlačítka MENU aktivujete okno nabídky OSD. 2) Stisknutím tlačítka < nebo > můžete procházet funkcemi. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. Stisknutím tlačítka < nebo > procházejte funkcemi podnabídky. Po zvýraznění požadované funkce ji aktivujte stisknutím tlačítka MENU. 3) Stisknutím tlačítka < nebo > změňte nastavení vybrané funkce. Stisknutím tlačítka AUTO ukončete. Chcete-li změnit nastavení jiné funkce, opakujte kroky 2–3. 4) Funkce zámku nabídky OSD: Chcete-li zamknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor. Chcete-li odemknout nabídku OSD, stiskněte a podržte tlačítko MENU (NABÍDKA), když je monitor vypnutý, a potom stisknutím vypínače zapněte monitor.

Poznámky:

1) Pokud má výrobek pouze jeden vstup signálu, položku „Výběr Vstupu“ nelze upravit. 2) Je aktivována některá z funkcí DCR, Zesíl. Barev nebo Zesíl. Obrazu; ostatní tři funkce jsou vypnuté.

Luminance (Světelnost)

	Contrast (Kontrast)	0-100 Kontrast z digitálního registru.
	Brightness (Jas)	0-100 Nastavení pozadí
	Eco mode (Eko)	Standard (Standardní)
		Text Režim Text
		Internet
		Game (Hra)
		Movie (Film)
		Sports (Sport)
		Reading (čtení)
	Gamma	Gamma1
		Gamma2
		Gamma3
	DCR	Off (Vypnuto)
		On (Zapnuto)
	HDR Mode	OFF
		HDR Picture
		HDR Movie
		HDR Game

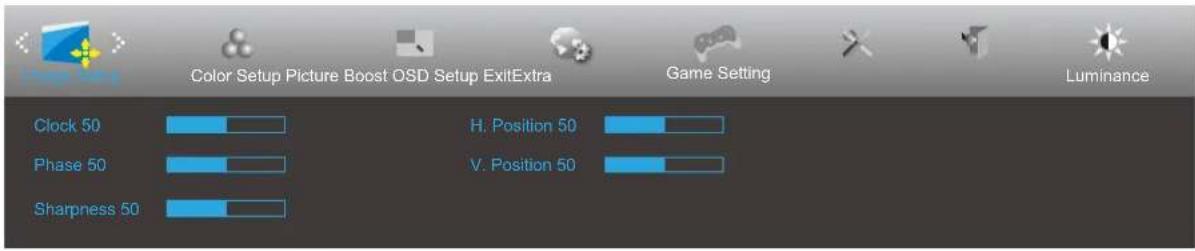

Image Setup (Nastavení obrazu)

	Clock (Takt) 0-100	Slouží k nastavení hodin synchronizace obrazu pro omezení svislého šumu.
	Phase (Fáze) 0-100	Slouží k nastavení fáze synchronizace obrazu pro omezení vodorovného šumu
	Sharpness (Ostrost)	0-100 Slouží k nastavení ostrosti obrazu
	H. Position (H. Poloha)	0-100 Slouží k nastavení vodorovné polohy obrazu.
	V. Position (V. Poloha)	0-100 Slouží k nastavení svislé polohy obrazu.

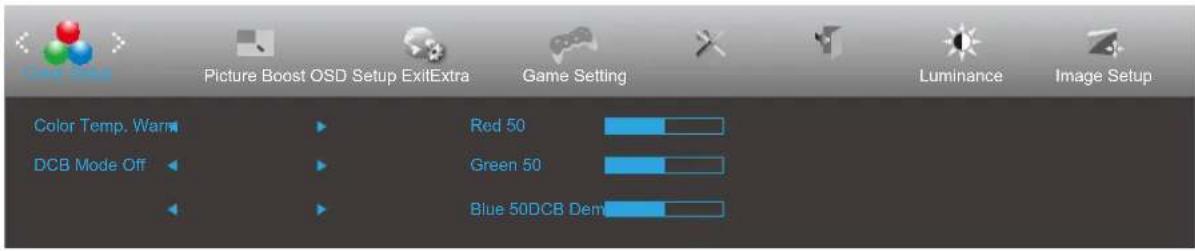

Color Setup (Nastavení barvy)

	Color Temp. (Teplota barev)	Warm (Teplé)		Slouží k načtení teploty teplé barvy z paměti EEPROM.
		Normal (Normální)		Slouží k načtení teploty normální barvy z paměti EEPROM.
		Cool (Studené)		Slouží k načtení teploty studené barvy z paměti EEPROM.
		sRGB		Slouží k načtení teploty SRGB barvy z paměti EEPROM.
		User (Vlastní)	Red (Červená) Intenzita červené z digitálního registru.
			Green (Zelená) Intenzita zelené z digitálního registru.
			Blue (Modrá) Intenzita modré z digitálního registru.
	DCB Mode (DCB Režim)	Full Enhance (Plné vylepšení)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim plného vylepšení
		Nature Skin (Přiroz. Pokožka)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Přiroz. Pokožky
		Green Field (Zelené pole)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Zelené pole
		Sky-blue (Azur)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Azur
		AutoDetect (Autom. Detekce)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Autom. Detekce
		OFF	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim DCB. Detekce
	DCB Demo (DCB Ukázka)		Zapnuto nebo vypnuto	Deaktivovat nebo aktivovat režim Ukázka
	Red (Červená)		0-100	Intenzita červené z digitálního registru.
	Green (Zelená)		0-100	Intenzita zelené z digitálního registru.
	Blue (Modrá)		0-100	Intenzita modré z digitálního registru.

Picture Boost (Zesílení obrazu)

	Bright Frame (Jasný rám)	zapnuto nebo vypnuto	Deaktivovat nebo aktivovat Jasný rám
	Frame Size (Velikost rámu)	14-100 Upravit velikost rámu
	Brightness (Jas)	0-100 Upravit jas rámu
	Contrast (Kontrast)	0-100 Upravit kontrast rámu
	H. Position (H. Poloha)	0-100 Upravit horizontální polohu rámu
	V. Position (V. Poloha)	0-100 Upravit vertikální polohu rámu

Poznámka:

Slouží k nastavení jasu, kontrastu a polohy položky Jasný Rám pro lepší zážitek ze sledování.

OSD Setup (Nastavení OSD)

	Language (Jazyk) Vyberte jazyk OSD
	Timeout(Časový Interval)	5-120	Slouží k nastavení doby zobrazení nabídky OSD na obrazovce.
	H. Position(H. Poloha)	0-100 Slouží k nastavení vodorovné polohy OSD
	V. Position(V. Poloha)	0-100 Slouží k nastavení svislé polohy OSD
	Transparence(Prühlednost)	0-100 Slouží k nastavení prühlednosti nabídky OSD.
	Break Reminder(Přestávka -připomenutí)	zapnuto nebo vypnuto	Připomenutí přestávky, pokud uživatel pracuje souvisle déle než 1 hod.

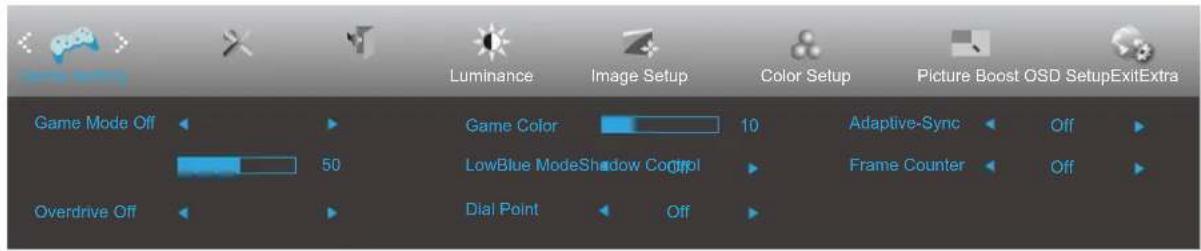

Game Setting (Herní nastavení)

	Game Mode (Režim Hra)	off (Vypnuto): Není	použita optimalizace Smart image game
		FPS	Pro hraní FPS (stříleček). Zlepšuje detaily temných oblastí.
		RTS	Pro hraní RTS (strategií v reálném čase). Vylepšuje kvalitu obrazu.
		Racing (Závod)	Pro hraní závodních her. Nabízí nejrychlejší odezvu a vysokou sytost barev.
		Gamer 1 (Hráč 1)	Uživatelská nastavení, předvolba Hráč 1.
		Gamer 2 (Hráč 2)	Uživatelská nastavení, předvolba Hráč 2.
		Gamer 3 (Hráč 3)	Uživatelská nastavení, předvolba Hráč 3.
	Shadow Control (Ovládání stínů)	0-100	Ovládání stínu Výchozí nastavení je 50. Koncový uživatel může provádět úpravy od 50 do 100 nebo 0 pro zvýšení kontrastu a vyjasnění obrazu.1. Pokud je obraz příliš tmavý a nejsou jasně vidět detaily, provedte úpravu od 50 do 100 pro jasný obraz.2. Pokud je obraz příliš bílý a nejsou jasně vidět detaily, provedte úpravu od 50 do 0 pro jasný obraz
	Overdrive (Zrychlení)	Weak (Slabé)	Slouží k úpravě doby odezvy.
		Medium (Střední)
		Strong (Silné)
		Off (Vypnuto)
	Game Color (Herní barvy)	0-20	Herní barva umožňuje nastavit úroveň sytosti 0-20 pro lepší obraz.
	LowBlue Mode(Režim modrého světla)	Vyp. / Multimédia / Internet / Office / Čtení	Sníží vlnu modrého světla ovládání teploty barev.
	Dial Point Zap./vyp.		Funkce „Dial Point“ umístí doprostřed obrazovky zaměřovač, což pomáhá hráčům přesně mířit při hraní stříleček (FPS, First Person Shooter).
	Adaptive-Sync/ AMD FreeSync (k dispozici u vybraných modelů)	On/Off (Zapnuto/ Vypnuto)	Deaktivuje nebo aktivuje Adaptive-Sync/AMD FreeSync Premium.
	Frame Counter (Čítač rámců)	Vyp. / Vpravo nahoře / Vpravo dole / Vlevo dole / Vlevo nahoře	Zobrazí V frekvenci na vybraném rohu

Poznámka:

	Input Select(Výběr vstupu)		Slouží k výběru vstupního signálu
	Auto Config.(Auto Konfig)	ano nebo ne Automaticky upraví obraz podle výchozího nastavení
	Off timer(Časovačvypnutí)	0-24hod. Slouží k výběru času vypnutí DC
	Image Ratio(Poměr stranobr.)	Širokoúhlý	Slouží k výběru poměru stran obrazu monitoru.
		4:3
	DDC/CI ano nebo ne Zapnutí nebo vypnutí podpory DDC/CI
	Reset(Resetovat)	Ano nebo ne	Slouží k obnovení výchozího nastavení nabídky(Vybrané modely jsou opatřeny certifikací ENERGYSTAR ® .)
		ENERGY STAR ® nebo ne

Exit (Konec)

Exit (Konec) Ukončení hlavní nabídky OSD

Indikátor LED

Stav Barva indikátoru
Režim plného provozu Bílá
Režim aktivní-vypnuto Oranžová

Odstraňování problémů

Problém a otázka	Možná řešení
Indikátor napájení nesvítí	Zkontrolujte, zda je vypínač zapnutý a zda je napájecí kabel řádně připojen k elektrické zásuvce a k monitoru.
Žádný obraz na obrazovce	Je napájecí kabel správně připojen?Zkontrolujte připojení napájecího kabelu a zdroj napájení.Je kabel správně připojen?(Připojeno pomocí kabelu D-sub)Zkontrolujte připojení kabelu DB-15.(Připojeno pomocí kabelu HDMI)Zkontrolujte připojení kabelu HDMI.(Připojeno pomocí kabelu DP)Zkontrolujte připojení kabelu DP.* Vstup D-sub/HDMI/DP není u některých modelů k dispozici.Pokud je zapnuto napájení, restartujte počítač, aby se zobrazila výchozí (přihlašovací) obrazovka.Pokud se zobrazí výchozí obrazovka (přihlašovací), spust'te počítač v použitelném režimu (bezpečný režim pro systém Windows 7/8/10) a potom změňte frekvenci grafické karty.(Viz Nastavení optimálního rozlišení)Pokud se výchozí obrazovka (přihlašovací) nezobrazí, kontaktujte servisní středisko nebo prodejce.Je na obrazovce zobrazena zpráva „Nepodporovaný vstup“?Tato zpráva se může zobrazit, když signál z grafické karty přesáhne maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Nastavte maximální rozlišení a frekvenci, které dokáže monitor správně zpracovat.Zkontrolujte, zda jsou nainstalovány ovladače monitoru AOC.
Obraz je rozmazaný a obsahuje vícenásobné zobrazení	Nastavte ovládací prvky jasu a kontrastu.Stisknutím bude provedeno automatické nastavení.Zkontrolujte, zda nepoužíváte prodlužovací kabel nebo přepínač. Doporučujeme připojit monitor přímo k výstupnímu konektoru grafické karty na zadní straně.
Obraz bliká, skáče nebo je v obraze patrné vlnivé vzorování	Přesuňte od monitoru do větší vzdálenosti elektrické spotřebiče, které mohou způsobovat rušení.Použivejte maximální obnovovací frekvenci, kterou monitor umožňuje s použitým rozlišením.
Monitor zatuhl v „aktivním pohotovostním režimu“	Sítový vypínač počítače musí být v poloze „zapnuto“ (ON).Grafická karta (video adaptér) počítače musí být zcela a správně usazená do příslušného slotu na počítači.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.Prohlédněte video kabel monitoru a zkontrolujte, zda není ohnutý žádný kolík.Prověřte, zda počítač pracuje - stiskněte na klávesnici klávesu CAPS LOCK a sledujte diodu LED CAPS LOCK. Tato dioda LED by se měla po stisknutí klávesy CAPS LOCK buď rozsvítit nebo zhasnout.
Chybí některá ze základních barev (ČERVENÁ, ZELENÁ nebo MODRÁ).	Prohlédněte video kabel monitoru a zkontrolujte, zda není poškozen žádný kolík.Zkontrolujte, zda je video kabel monitoru správně připojen k počítači.
Obraz na obrazovce nemá správnou velikost nebo není správně vystředěn	Upravte vodorovnou a svislou polohu nebo stiskněte klávesovou zkratku (AUTO).
V obrazu jsou barevné poruchy (bílá barva nevypadá jako bílá)	Nastavte barvu RGB nebo zvolte požadovanou barevnou teplotu.
Horizontální nebo vertikální rušení obrazu	Uživatelé systému Windows 7/8/10: vypněte počítač. Nastavte položku FREKVENTCE a ZAOSTŘENÍ.Stisknutím bude provedeno automatické nastavení.
Předpisy a servis	Viz informace o předpisech a servisu v příručce na disku CD nebo na stránkách www.aoc.com (na stránkách podpory najdete informace o tom, který model lze zakoupit ve vaší zemi, a informace o předpisech a servisu).

Technické údaje

Obecné specifikace

Panel	Název modelu 27B2H
	Zobrazovací systém Barevný monitor TFT LCD
	Zobrazitelná velikost obrazu 68,6 cm úhlopříčně
	Rozteč pixelů	0,3114mm (v) × 0,3114mm (h)
	Zobrazení barev 16,7 mil. barev
Jiné	Rozsah horizontální frekvence 30k-85kHz
	Velikost vodorovného snímání (max.)	597.888mm
	Rozsah vertikální frekvence 48-75Hz
	Velikost svislého snímání (max.)	336.312mm
	Optimální předvolené rozlišení 1920x1080@60Hz
	Max resolution	1920x1080@60Hz(D-SUB)1920x1080@75Hz(HDMI)
	Technologie Plug & Play VESA DDC2B/CI
	Zdroj napájení 19Vdc, 1.31A
	Příkon	Typicky (jas = 90, kontrast = 50) 23W
		Max. (jas = 100, kontrast =100)		30W
		pohotovostní režim		0.3W
Fyzické vlastnosti	Typ konektoru VGA/ HDMI/ Výstup pro sluchátka
	Typ signálního kabelu	Odpojitelný
Ekologie	Teplota	Provozní 0°~ 40°
		Mimo provoz	-25°~ 55°
	Vlhkost	Provozní 10% až 85% (bez kondenzace)
		Mimo provoz	5% až 93% (bez kondenzace)
	Nadmořská výška	Provozní 0 ~ 5 000 m (0 ~ 16 404 stop)
		Mimo provoz	0~ 12 192 m (0~ 40 000 stop)

Předvolené režimy zobrazení

STANDARD ROZLIŠENÍ		HORIZONTÁLNÍ FREKVENTCE (kHz)	VERTIKÁLNÍ FREKVENTCE (Hz)
VGA	640x480@60Hz 31.469 5	9.94
	640x480@72Hz 37.861 7	2.809
	640x480@75Hz 37.5 75
MAC MODES VGA 640x480@67Hz 35 66.667
IBM MODE 720x400@70Hz 31.469 70.087
SVGA	800x600@56Hz 35.156 5	6.25
	800x600@60Hz 37.879 6	0.317
	800x600@72Hz 48.077 7	2.188
	800x600@75Hz 46.875 7	5
MAC MIDE SVGA 835 x 624@75Hz 49.725 74.5
XGA	1024x768@60Hz 48.363 6	0.004
	1024x768@70Hz 56.476 7	0.069
	1024x768@75Hz 60.023 7	5.029
SXGA	1280x1024@60Hz 63.981 6	0.02
	1280x1024@75Hz 79.976 7	5.025
WSXG	1280x720@60HZ 45 60
	1280x960@60HZ 60 60
WXGA+	1440x900@60Hz 55.935 5	9.876
WSXGA+	1680x1050@60Hz 65.29 5	9.954
FHD	1920x1080@60Hz 67.5 60
FHD	1920x1080@75Hz 83.9 75

Přiřazení kolíků

19kolíkový kabel signálu pro barevný monitor

Č. kontaktu	Název signálu	Č. kontaktu	Název signálu	Č. kontaktu	Název signálu
1.	TMDS data 2+	9.	TMDS data 0-	17.	DDC/CEC uzemnění
2.	TMDS data 2 stínění	10.	Frekvence TMDS +	18.	Napájení +5V
3.	TMDS data 2-	11.	Stínění frekvence TMDS	19.	Detekce připojení za chodu
4. TMDS data 1+ 12. Frekvence TMDS -
5. TMDS data 1 stínění 13. CEC
6. TMDS data 1- 14. Vyhrazeno (N.C. v zařízení)
7. TMDS data 0+ 15. SCL
8. TMDS data 0 stínění 16. SDA

15kolíkový kabel signálu pro barevný monitor

Číslo kolíku	15kolíková strana signálního kabelu	Číslo kolíku	15kolíková strana signálního kabelu
1 Video-červená 9 +5V
2 Video-zelená 10 Uzemnění
3	Video-modrá	11	N.C.
4 N.C.		12 DDC-Sériová data
5 Detekce kabelu		13 H-synch.
6 GND-R (č.)		14 V-synch.
7 GND-G (z.)		15 DDC-Sériové hodiny
8 GND-B (m.)

Plug and Play

Funkce Plug & Play DDC2B

Tento monitor disponuje možnostmi VESA DDC2B v souladu s normou VESA DDC. To umožňuje monitoru, aby informoval systém o své identitě, v závislosti na úrovni použité DDC a komunikoval i s dalšími informacemi týkajícími se svých zobrazovacích schopností.

DDC2B představuje obousměrný datový kanál, založený na protokolu I2C. Zařízení si může vyžádat informace EDID přes kanál DDC2B.
