WH-UDZ16KE5 - Klimatizace PANASONIC - Bezplatný návod k obsluze

NÁVOD K OBSLUZE WH-UDZ16KE5 PANASONIC

Hydromodul vzduch-voda + zásobník

Vnitřní jednotka Venkovní jednotka

WH-ADC0912K6E53 WH-UXZ09KE5

WH-ADC0912K6E5AN3 WH-UXZ12KE5

WH-ADC0912K6E5UK3 WH-UDZ12KE5

WH-ADC0912K9E83 WH-UXZ09KE8

WH-ADC0912K9E8AN3 WH-UXZ12KE8

WH-UDZ09KE8

WH-UDZ12KE8

WH-UQZ09KE8

WH-UQZ12KE8

WH-ADC16K9E83 WH-UXZ16KE8

WH-ADC16K9E8AN3 WH-UDZ16KE8

WH-UQZ16KE8

WH-ADC16K6E5 WH-UDZ16KE5

WH-ADC16K6E5AN WH-UDZ16KE5

WH-ADC16K6E53 WH-UDZ16KE5

WH-ADC16K6E5AN3 WH-UDZ16KE5

ČESKÝ

Před zahájením používání jednotky si pečlivě přečtěte tento návod k použití a uchovejte jej k pozdějšímu nahlédnutí.

Děkujeme, že jste zakoupili výrobek společnosti Panasonic.

Návod k instalaci je přiložen.

Výrobní číslo a rok výroby naleznete na typovém štítku.

Obsah

Přehled systému, Provozní podmínky ......3

Bezpečnostní upozornění 4-16

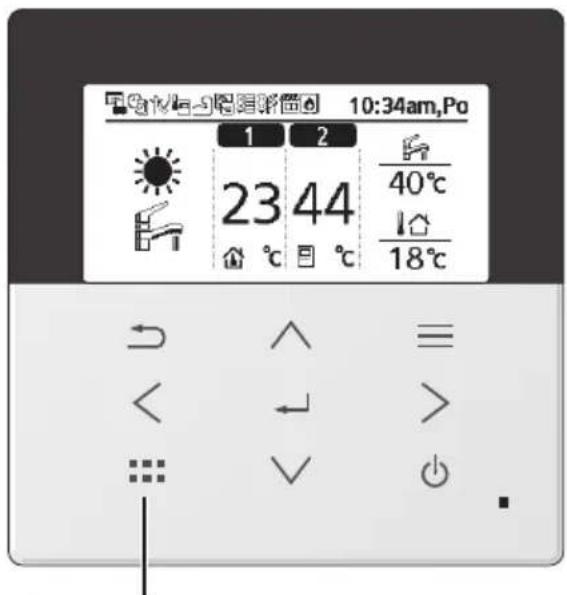

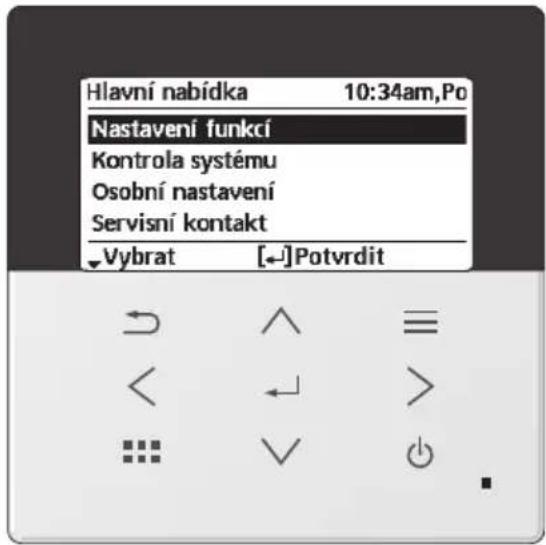

Tlačítka a displej dálkového ovladače .....17-18

Zahájení instalace ....19

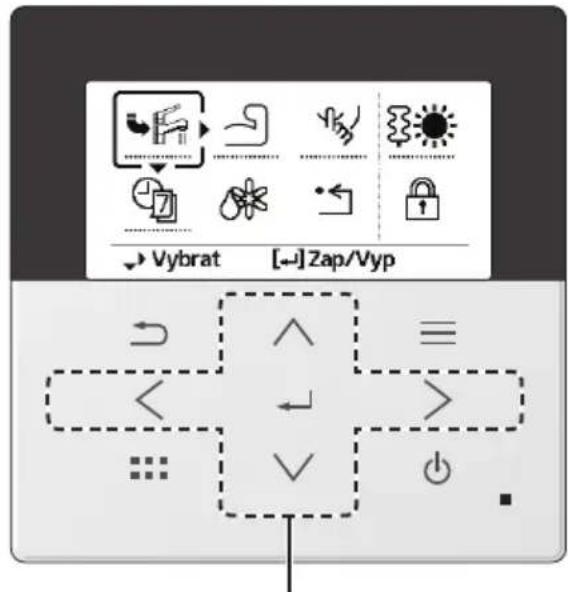

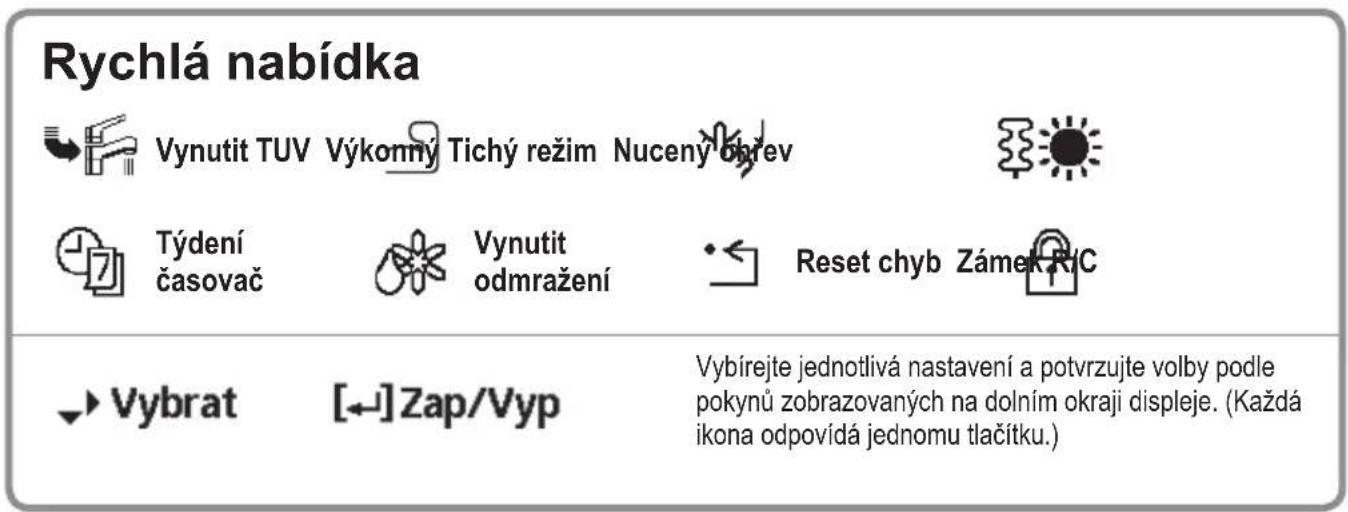

Rychlá nabídka 20

Jak se používá Rychlá nabídka 21-25

Nabídky 26-47

Pro uživatele

1 Nastavení funkcí ......26-27

1.1 Týdení časovač
1.2 Prázdninový časovač

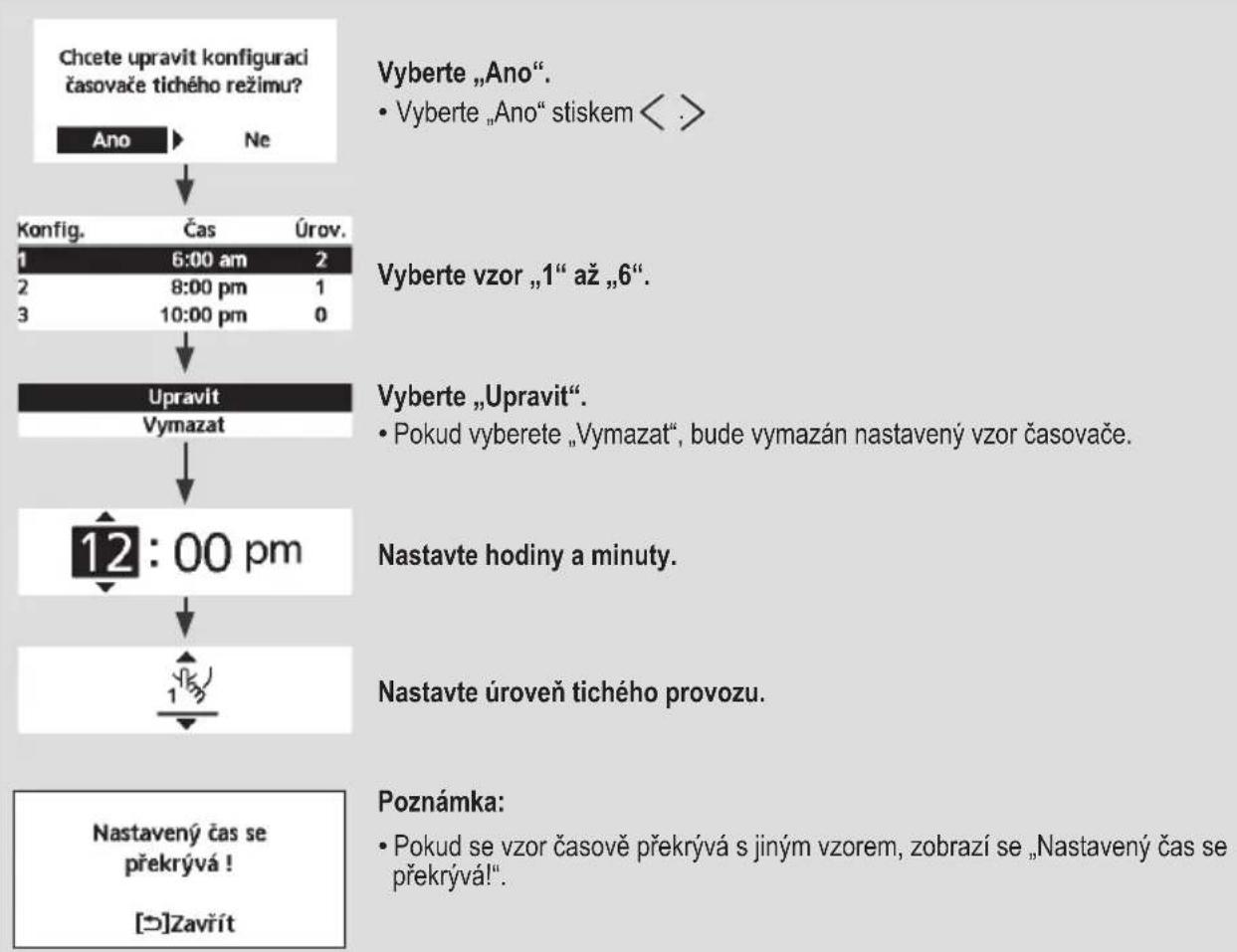

1.3 Časovač tichého rež.

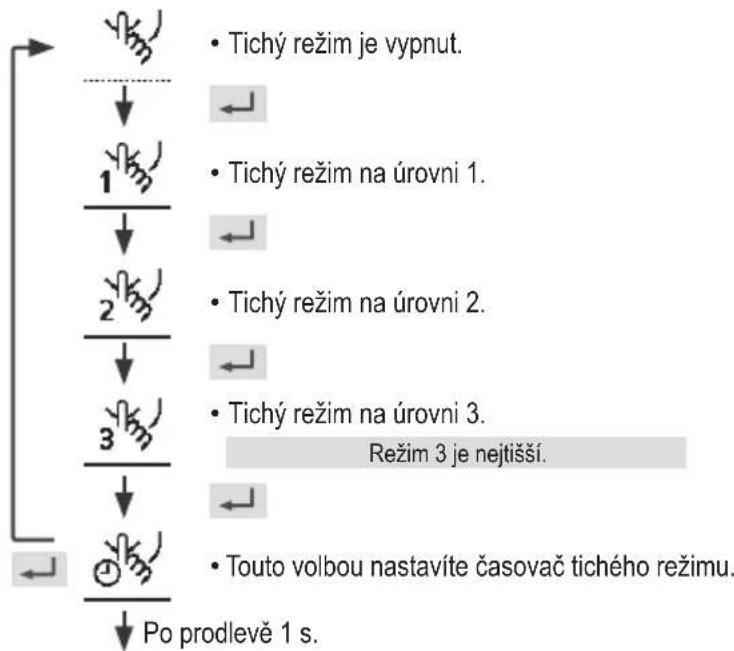

1.4 Tichá priorita
1.5 Top.spir.jednotky
1.6 Top.spirála nádrže
1.7 Sterilizace
1.8 Režim TUV

2 Kontrola systému 28

2.1 Monitor. energie
2.2 Systémové informace
2.3 Historie chyb
2.4 Kompresor
2.5 Topná spir.

3 Osobní nastavení 29-30

3.1 Č. dálkového ovladače
3.2 Dotykový signál
3.3 LCD contrast
3.4 Podsvícení
3.5 Intenzita podsvícení
3.6 Formát hodin
3.7 Datum a čas
3.8 Jazyk
3.9 Heslo pro odemknutí

4 Servisní kontakt ....30

4.1 Kontakt 1 / Kontakt 2

Pro instalačního technika

5 Instalační nastavení > Nastavení systému .....31-41

5.1 Volitelné připojení řídicí desky (CZ-NS5P)
5.2 Zóna a čidlo
5.3 Výkon top.spir.
5.4 Proti zamrznutí
5.5 DHW kapacita
5.6 Připojení vyrovnávací nádrže
5.7 Ohřívač vany kond.
5.8 Alternativní venkovní čidlo
5.9 Bivalentní připojení
5.10 Externí vypínač
5.11 Solární připojení
5.12 Ext. chybové hlášení
5.13 Rízení změny výk.
5.14 SG ready
5.15 Externí vypínač kompresoru
5.16 Oběhová kapalina
5.17 Přepínač top.-chlaz.
5.18 Nucený ohřev
5.19 Nuc. odmraz.
5.20 Signál rozmrazování
5.21 Průtok čerpadla
5.22 Odmrazování TUV
5.23 Ovládání topení
5.24 Externí měřidlo
5.25 Elektrická anoda

6 Instalační nastavení > Nastavení činnosti .....42-46

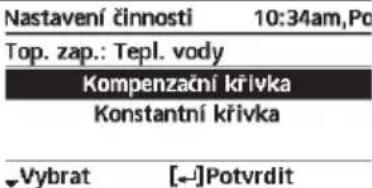

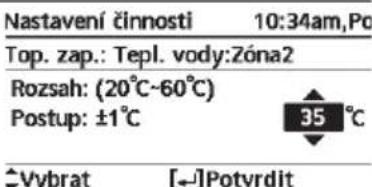

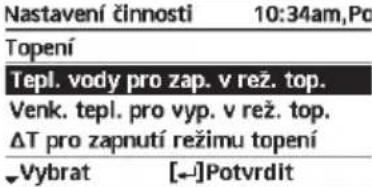

6.1 Topení
6.2 Chlazení
6.3 Auto
6.4 Nádrž

7 Instalační nastavení > Servisní nastavení .....46-47

7.1 Max. otáčky oběh. čerpadla
7.2 Odčerpávání chlad.
7.3 Vysouš. Podl
7.4 Servisní kontakt

8 Instalační nastavení > Nast. Dálk. ovladače .....47

Pokyny pro čištění .....48-49

Řešení potíží ......50-51

Informace ....52-53

Před použitím zajistěte, aby byl systém správně instalován autorizovaným prodejcem v souladu s uvedenými pokyny.

• Tepelné čerpadlo Panasonic vzduch-voda je dělený systém, který se skládá ze dvou jednotek: z vnitřní a venkovní jednotky. Vnitřní jednotka se skládá z hydromodulu a zásobníku sanitární vody.
• Tento návod k použití popisuje způsob provozu systému s vnitřní a venkovní jednotkou.
• Popis provozu dalších výrobků, jako je radiátor, externí ovládání teploty a systém podlahového topení najdete v návodech k použití jednotlivých výrobků.
• Systém může být uzamčen, aby pracoval pouze v režimu HEAT, kdy režim COOL je zakázaný.
• Určité funkce popisované v tomto návodu nemusí být použitelné pro váš systém.
• Zajistěte, aby přívodní voda byla čistá. Při odběru vody ze soukromé studny nebo pramenité vody může být nutné doplnit další vodní filtr.
• Nepoužívejte vodu obsahující sůl, kyseliny a jiné nečistoty, které mohou způsobit korozi nádrže a jejich součástí.
• Další informace si vyžádejte od svého nejbližšího autorizovaného prodejce.

Přehled systému

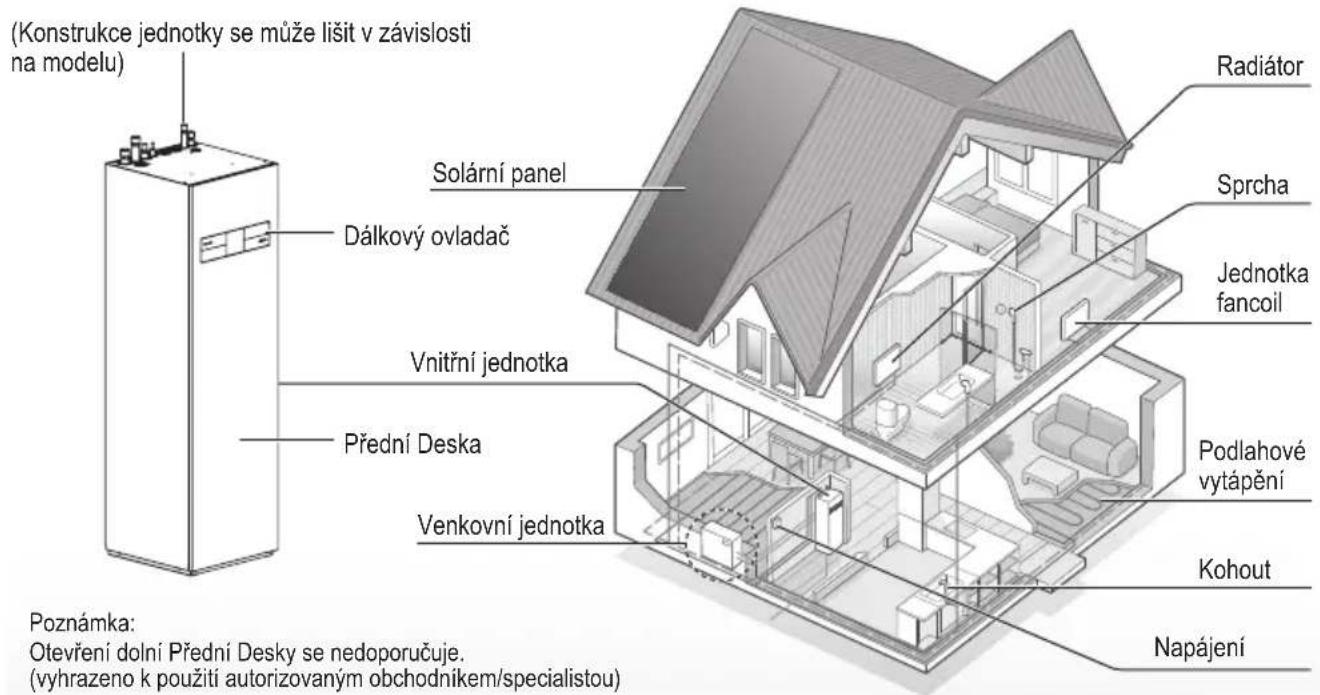

(Konstrukce jednotky se může lišit v závislosti na modelu) Solární panel Dálkový ovladač Vnitřní jednotka Přední Deska Venkovní jednotka Radiátor Sprcha Jednotka fancoil Podlahové vytápění Kohout Napájení Poznámka: Otevření dolní Přední Desky se nedoporučuje. (vyhrazeno k použití autorizovaným obchodníkem/specialistou)

Obrázky v tomto návodu jsou pouze ilustrativní a nemusí odpovídat skutečnému provedení. V zájmu zlepšování si vyhrazujeme právo změn.

Děti ve věku od 3 do 8 let mohou obsluhovat pouze kohout připojený k ohřívači vody.

Provozní podmínky

	TOPENÍ (ZÁSOBNÍK)	TOPENÍ (OKRUH) *	1, *2 CHLAZENÍ (OKRUH)
Teplota vody na výstupu (°C)(Min. / Max.)	- / 65*3	20 / 55 (pod okolní teplotou -15 °C) *420 / 60 (nad okolní teplotou -10 °C) *4	5 / 20
Venkovní teplota (°C)(Min. / Max.)	-28 / 35 (WH-UXZ/UQZ řadu)-25 / 35 (WH-UDZ řadu)		10 / 43

Pokud venkovní teplota překročí rozsah uvedený v tabulce, výkon topení výrazně poklesne a činnost venkovní jednotky může být zastavena z důvodu její ochrany.

Jednotka se spustí automaticky, jestliže se venkovní teplota vrátí do povoleného rozsahu.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazi se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ)
*3 Nad 55 °C, možné pouze za provozu záložního topení.
*4 Při venkovní teplotě mezi -10 °C a -15 °C teplota výstupní vody postupně klesá z 60 °C na 55 °C.

V zájmu prevence poranění uživatele, dalších osob a škod na majetku respektujte níže uvedené:

Nesprávné použití v důsledku nerespektování níže uvedených pokynů může způsobit různě závažné poranění nebo škodu na majetku:

VAROVÁNÍ

Upozornění na nebezpečí úmrtí nebo těžkého poranění.

POZOR

Upozornění na nebezpečí poranění nebo škody na majetku.

Pokyny, které je nutno respektovat, jsou označeny následujícími symboly:

Tento symbol označuje ZÁKAZ.

Tento symbol označuje POVINNOST.

VAROVÁNÍ

Vnitřní a venkovní jednotka

Toto zařízení smí používat pouze osoby od 3 let věku výše a osoby s omezenými fyzickými, smyslovými nebo mentálními schopnostmi nebo nezkušené a neznalé osoby pouze pod dohledem nebo po zaškolení v bezpečném používání a s pochopením souvisejících nebezpečí. Děti si se zařízením nesmí hrát. Děti bez dozoru nesmí provádět čištění a uživatelskou údržbu.

Záležitosti týkající se instalace, oprav, rozebrání, demontáže nebo přemístění zařízení konzultujte s autorizovaným prodejcem nebo odborníkem. Nesprávná manipulace může způsobit netěsnosti, úraz elektrickým proudem nebo požár.

Konzultujte s autorizovaným prodejcem nebo specialistou použití konkrétního typu chladiva. Použití jiného než předepsaného typu chladiva může vést k poškození, protržení, poranění atd.

Nepoužívejte jiné prostředky k urychlení odmrazování nebo k čištění, než jsou doporučena výrobcem. Jakákoli nevhodná metoda nebo použití nekompatibilního materiálu může způsobit poškození výrobku, požár a vážné zranění.

Zařízení neinstalujte do potenciálně výbušné nebo hořlavé atmosféry. Nerespektování může vést k požáru.

Nevkládejte prsty ani jiné předměty do vnitřní nebo venkovní jednotky vzduchvoda, protože rotující části mohou způsobit zranění.

Nedotýkejte se vnitřní ani venkovní jednotky během bouřky, hrozí zásah elektrickým proudem.

Na zařízení nesedejte a nestoupejte, hrozí pád.

Vnitřní jednotku neinstalujte venku. Je určena pouze pro instalaci uvnitř budovy.

Napájení

Nepoužívejte upravený kabel, napojený kabel, prodlužovací kabel ani kabel nevyhovující specifi kaci; hrozí přehřátí a požár.

Aby nedošlo k přehřátí, požáru nebo zásahu elektrickým proudem:

• Nepřipojujte zařízení do stejné zásuvky s dalšími zařízeními.
• Nesahejte na zařízení vlhkýma rukama.
• Příliš neohýbejte napájecí kabel.

V případě poškození napájecího kabelu jej musí vyměnit výrobce, zástupce servisu nebo podobně kvalifi kovaná osoba.

Tato jednotka je vybavena proudovým chráničem/ochranným jističem (RCCB/ELCB). Požádejte autorizovaného prodejce, aby činnost RCCB/ELCB pravidelně kontroloval, zejména po instalaci, při prohlídkách a údržbě. Porucha RCCB/ELCB může způsobit úraz elektrickým proudem nebo požár.

Doporučujeme na místě nainstalovat doplňkový proudový chránič, aby nemohlo dojít k úrazu elektrickým proudem a/nebo požáru.

Před manipulací s konektory je třeba odpojit veškeré napájecí okruhy.

Zjistíte-li abnormální chování/poruchu zařízení, přestaňte je používat a odpojte zdroj napájení. (Riziko kouře/požáru/zásahu elektrickým proudem) Příklady abnormálních chování/poruchy

• RCCB/ELCB často odpojuje napájení.
- Je cítit pach spáleniny.
- Objevuje se abnormální hluk nebo vibrate.
- Z vnitřní jednotky uniká horká voda. Neprodleně požádejte místního prodejce o provedení údržby nebo opravy.

Při prohlídkách nebo údržbě se doporučuje používat rukavice.

V zájmu ochrany před zásahem elektrickým proudem a požárem musí být toto zařízení uzemněno.

Zabraňte úrazu elektrickým proudem vypnutím napájení:

-Před čištěním nebo prováděním údržby,
-Nebude-li zařízení delší dobu používáno.

Toto zařízení je víceúčelové. Abyste zabránili úrazu elektrickým proudem, popálení a/nebo vážnému úrazu, vypněte vždy před manipulací s konektory všechny napájecí okruhy.

POZOR

Vnitřní a venkovní jednotka

Vnitřní jednotku nemyjte vodou, benzínem, ředidlem, pískem na nádobí, aby nedošlo k poškození nebo korozi.

Jednotku neinstalujte v blízkosti hořlavých látek ani v koupelně. Jinak by mohlo dojít k úrazu elektrickým proudem a/nebo požáru.

Nesahejte na ostrá hliníková žebra, hrozí poranění.

Během sterilizace systém nepoužívejte, abyste se neopařili horkou vodu nebo aby nebyla přehřátá voda ve sprše.

Nedemontujte jednotku za účelem čištění, aby nedošlo k poranění.

Při čištění jednotky si nestoupejte na nestabilní lavici, aby nedošlo k poranění.

Na jednotku neumístujte vázu nebo nádobu s vodou. Voda může vniknout do jednotky a poškodit izolaci. Mohlo by dojít k úrazu elektrickým proudem.

Zabraňte nechtěnému úniku vody tím, že zajistíte, aby drenážní potrubí bylo: -správně připojené, -mimo okapy a nádoby nebo -neponořené do vody.

Po dlouhodobém používání nebo používání s hořlavým zařízením pravidelně větrejte pokoj.

Po dlouhodobé odstávce zkontrolujte, že není instalační stojan poškozený, aby nedošlo k pádu přístroje.

Dálkový ovladač

Nenavlhčujte dálkový ovládač. Jinak hrozí zásah elektrickým proudem nebo požár.

Nemačkejte tlačítka na dálkovém ovladači tvrdými a ostrými předměty. Jinak hrozí poškození zařízení.

Nemyjte dálkový ovladač vodou, benzínem, ředidlem, rozpouštědlem ani brousicím práškem.

Neprovádějte prohlídky a údržbu dálkového ovladače sami. Konzultujte autorizovaného prodejce, aby se předešlo poranění při nesprávném ovládání.

VAROVÁNÍ

A2L

Tento spotřebič je naplněn chladivem R32 (středně hořlavé chladivo).

Pokud dojde k úniku chladiva a jeho vystavení externímu zdroji vznícení, může dojít k požáru.

Vnitřní a venkovní jednotka

Zařízení je nutné montovat a/nebo provozovat na dobře větraném místě o vnitřní ploše půdorysu větší než A min (m ^2 ) a chránit před zdroji vznícení, jako jsou teplo/jiskry / otevřený oheň nebo nebezpečnými plochami, jako jsou plynové spotřebiče, plynové vařiče, síťové přívodní systémy plynu nebo elektrické spotřebiče pro vaření atd. (Hodnoty A min (m ^2 ) viz tabulka v montážním návodu)

Dávejte pozor, protože chladivo nemusí mít žádný zápach, doporučuje se zajistit, aby byly prítomny vhodné detektory hořlavého chladiva, které mohou varovat před únikem.

Udržujte požadované větrací otvory nezakryté.

Spotřebič pod tlakem nepropichujte ani nespalujte. Nevystavujte spotřebič nadměrnému teplu, plamenům ani jiných zdrojům vznícení. Jinak může dojít k výbuchu a zranění nebo úmrtí.

Bezpečnostní opatření týkající se používání chladiva R32

Základní instalační pracovní postupy jsou stejné jako u modelů s konvenčními chladivy (R410A, R22).

Protože je pracovní tlak vyšší než ten u modelů s chladivem R22, jsou některé trubky a instalační a servisní nástroje speciální. Zvláště při výměně modelu s chladivem R22 za nový model s chladivem R32, vždy vyměňte konvenční trubky a přírubové matice na vnější straně jednotky za potrubí a přírubové matice R32 a R410A. U R32 a R410A je možné použít stejnou přírubovou matici na vnější straně jednotky.

Směs různých chladiv v systému je zakázaná. Modely, které používají chladivo R32 a R410A, mají rozdílný průměr závitu plnicího hrdla, aby se zabránilo chybám při plnění chladiva R22 a z důvodu bezpečnosti. Proto to předem zkontrolujte. [Průměr závitu plnicího hrdla pro R32 a R410A je 1/2 palce.]

Vždy musíte zajistit, aby se do potrubí nedostaly cizí látky (olej, voda atd.). Také při ukládání potrubí bezpečně utěsněte otvor otréním, lepením, atd. (manipulace s R32 je podobná R410A.)

- Provoz, údržbu, opravy a ukládání chladiva by měli provádět vyškolení a certifi kovaní pracovníci na používání hořlavých chladiv a podle doporučení výrobce. Jakýkoli pracovník provádějící obsluhu, údržbu nebo servis systému nebo souvisejících částí zařízení by měl být školen a certifi kován.

• Žádná část chladicího okruhu (výparníky, chladiče vzduchu, AHU, kondenzátory nebo kapalinové přijímače) nebo potrubí by neměla být umístěna v blízkosti zdrojů tepla, otevřeného plamene, zapnutého plynového spotřebiče nebo zapnutého elektrického ohřívače.
• Uživatel/majitel nebo jejich zplnomocněný zástupce musí pravidelně kontrolovat poplachy, mechanickou ventilaci a detektory nejméně jednou ročně, pokud to vyžadují vnitrostátní předpisy, aby se zajistila jejich správná funkce.
• Musí se vést deník. Výsledky těchto kontrol se zaznamenají do kontrolního záznamu.
  • V případě větrání v obývaných prostorech je nutno zkontrolovat, zda je funkční.
• Před uvedením nového chladicího systému do provozu musí osoba odpovědná za uvedení systému do provozu zajistit, aby byl vyškolený a certifi kovaný obslužný personál instruován na základě návodu k obsluze systému, dohledu, provozu a údržbě chladicího systému, stejně jako bezpečnostní opatření, která mají být dodržována, a vlastnosti a zacházení s použitým chladivem.
• Obecné požadavky na vyškolený a certifi kovaný personál jsou uvedeny níže:

a) Znalosti právních předpisů a norem týkajících se hořlavých chladiv; a,

b) Podrobné znalosti a dovednosti při manipulaci s hořlavými chladivy, osobním ochranným prostředkem, předcházení úniku chladiva, manipulaci s láhvemi, nabíjení, detekci netěsností, využití a odstraňování; a

c) Schopnost pochopit a v praxi uplatnit požadavky ve vnitrostátních právních předpisech a normách; a,
d) Průběžné absolvování pravidelné a odborné přípravy s cílem udržet tuto odbornost.
e) Klimatizační potrubí v obsazeném prostoru musí být instalováno tak, aby se zabránilo náhodnému poškození při provozu a údržbě.
f) Je třeba dbát na to, aby nedošlo k nadměrným vibracím nebo pulzaci chladicích potrubí.
g) Zajistěte, aby ochranná zařízení, chladicí potrubí a armatury byly dobře chráněny před nepříznivými vlivy na životní prostředí (jako např. nebezpečí sběru a namrzání vody v odtahových potrubích nebo nahromadění nečistot a zbytků).
h) Rozšíření a zkrácení potrubí s dlouhými tratěmi v chladicích systémech musí být navrženo a instalováno bezpečně (namontováno a chráněno), aby se minimalizovala pravděpodobnost, že hydraulický ráz poškodí systém.
i) Ochraňte chladicí systém před náhodným přetržením v důsledku pohybu nábytku nebo rekonstrukcí.
j) Pro kontrolu, že nedochází k netěsnostem, musí být provedeny zkoušky těsnosti v uzavřených místech chladiva. Zkušební metoda musí mít citlivost 5 gramů za rok chladiva nebo lépe při tlaku nejméně 0,25násobku maximálního přípustného tlaku. Nesmí být zjištěn žádný únik.

1. Instalace (prostor)

- Výrobek s hořlavými chladivy se musí instalovat v souladu s minimální podlahovou plochou A_ (m²) uvedenou v montážním návodu.

• V případě provozního plnění je třeba kvantifikovat, měřit a označit účinek na náplň chladiva způsobený různými délkami potrubí.

- Musí být zajištěno, že instalace potrubí je minimální. Je třeba se vyvarovat používání promáčknutého potrubí a nepovolit prudké ohyby.

- Musí se zajistit, aby bylo potrubí bezpečně namontováno a chráněno před fyzickým poškozením.

- Musí být v souladu s národními předpisy pro plynárenství, národními obecnými předpisy a legislativou. Informujte příslušné orgány v souladu se všemi platnými předpisy.

- Musí se zajistit, aby byly mechanické spoje přístupné pro účely údržby.

• V případech, kdy je vyžadováno mechanické větrání, musí být větrací otvory chráněny před ucpáním.

- Při likvidaci výrobku postupujte podle bezpečnostních opatření č. 11 a dodržujte národní předpisy. Vždy se obraťte na místní obecní úřady a požádejte o pokyny pro správnou manipulaci.

2. Opravy

2-1. Servisní personál

- Systém je kontrolován, pravidelně sledován a udržován vyškolenými a certifi kovanými servisními pracovníky, kteří jsou zaměstnáni uživatelem nebo zodpovědnou osobou.

- Ověřte, aby byla skutečná náplň chladicího média v souladu s velikostí prostoru, ve kterém jsou instalovány součásti s obsahem chladiva.

- Zkontrolujte, že náplň chladiva neuniká.

- Každá kvalifi kovaná osoba, která se zabývá prací nebo vnikáním do okruhu chladiva, by měla mít stávající platné osvědčení od autorizovaného certifikačního orgánu, který schvaluje jejich způsobilost bezpečně zpracovávat chladiva v souladu s uznávanou specifi kací pro hodnocení.

- Opravy se provádí pouze podle doporučení výrobce zařízení. Údržba a opravy, které vyžadují pomoc jiného odborného personálu, se provádějí pod dohledem osoby, která je způsobilá používat hořlavé chladivo.

- Opravy se provádí pouze podle pokynů výrobce.

2-2. Práce

• Před zahájením práce na systémech obsahujících hořlavé chladivo jsou nezbytné bezpečnostní kontroly, aby se minimalizovalo riziko vznícení. Při opravách chladicího systému je třeba před provedením práce na systému dodržovat bezpečnostní opatření 2-2 až 2-8.
• Práce se provádějí řízeným postupem, aby se minimalizovalo nebezpečí přítomnosti hořlavého plynu nebo výparů během práce.
• Všichni pracovníci údržby a ostatní pracovníci v místní oblasti jsou poučení a kontrolováni s ohledem na povahu prováděné práce.
• Nepoužívejte ve stísněných prostorech. Vždy bud’te dostatečně vzdáleni od zdroje, nejméně 2 metry bezpečné vzdálenosti, nebo v zóně volného prostoru o poloměru nejméně 2 metry.
• Používejte vhodné ochranné prostředky, včetně ochrany dýchacích orgánů podle toho, jak vyžadují konkrétní podmínky.
• Uchovávejte mimo všechny zdroje zapálení a horké kovové povrchy.

• Oblast musí být před a během práce zkontrolována vhodným detektorem chladiva, aby byl technik varován na potenciálně hořlavé ovzduší.
• Ujistěte se, že zařízení pro detekci úniků je vhodné pro použití s hořlavými chladivy, tj. nejiskřivé, dostatečně utěsněné nebo jiskrově bezpečné.
  • V případě úniku/rozlití okamžitě odvětrávejte plochu a udržujte se proti větru a daleko od úniku/rozlití.
  • V případě úniku/rozlití informujte osoby po větru úniku/rozlití a izolujte nebezpečnou oblast a udržujte nepovolané osoby stranou.

2-4. Přítomnost hasicího přístroje

• Pokud se má provádět jakákoli práce na horkém povrchu s chladicím zařízením nebo s příslušnými díly, musí být k dispozici vhodné hasicí zařízení.
• Nechte suchý práškový nebo CO₂ hasicí přístroj v blízkosti plnicí oblasti.

2-5. Žádné zdroje vznícení

• Žádná osoba, která provádí práci na chladicím systému, která zahrnuje odkrytí jakéhokoli potrubí, které obsahuje nebo obsahovalo hořlavé chladivo, nesmí používat jakékoli zdroje vznícení takovým způsobem, že může vést k nebezpečí požáru nebo výbuchu. Během práce se nesmí kouřit.
• Veškeré zdroje zapálení, včetně kouření cigaret, by měly být dostatečně daleko od místa instalace, opravy, odstraňování a likvidace, při kterých může do okolního prostředí unikat hořlavé chladivo.
• Před zahájením prací je třeba prověřit oblast kolem zařízení, aby se zajistilo, že nedochází k žádnému nebezpečí spojeném s hořlavými látkami nebo nebezpečí vznícení.
• Musí být rozmístěny tabulky „Zákaz kouření“.

2-6. Větraný prostor

• Ujistěte se, že je oblast otevřená nebo že je dostatečně větrána před vniknutím do systému nebo prováděním jakýchkoli prací za horka.
• Míra ventilace musí pokračovat v průběhu doby, kdy je práce prováděna.
• Větrání by mělo bezpečně rozptýlit jakékoliv uvolněné chladivo a přednostně ho odvést do atmosféry.

2-7. Kontroly chladicího zařízení

• Pokud jsou elektrické součásti měněny, musí být vhodné pro daný účel a pro správnou specifi kaci.
  • Vždy je třeba dodržovat pokyny výrobce pro údržbu a servis.
  • V případě pochybností se porad'te s technickým oddělením výrobce.
  • V zařízení používajících hořlavé chladiva provádějte následující kontroly.

-Náplň chladiva je v souladu s velikostí místnosti, ve které jsou instalovány součásti s obsahem chladiva.

-Ventilační zařízení a výstupy fungují adekvátně a nejsou blokovány.
-Pokud se používá nepřímý chladicí okruh, musí se sekundární okruh zkontrolovat na přítomnost chladiva.
-Označení zařízení musí být i nadále viditelné a čitelné. Označení a tabulky, které jsou nečitelné, musí být opraveny. -Chladicí potrubí nebo komponenty musí být instalovány v takové poloze, ve které je nepravděpodobné, že by byly vystaveny jakékoli látce, která by mohla korodovat součásti obsahující chladivo, pokud nejsou konstruovány z materiálů, které jsou neodmyslitelně odolné vůči korozi nebo jsou řádně chráněny proti korozi.

2-8. Kontroly elektrických prostředků

• Opravy a údržba elektrických součástí musí zahrnovat počáteční bezpečnostní kontroly a postupy kontroly součástí.
• Počáteční kontroly bezpečnosti zahrnují, nikoli však výlučně, následující:

-Kondenzátory jsou vybíjeny: to musí být provedeno bezpečným způsobem, aby nedošlo ke vzniku jisker.

-Při plnění, obnově nebo čištění systému nejsou odkryty žádné elektrické součástky a elektrické vedení pod napětím.

-Elektrická vodivost uzemnění.

• Vždy je třeba dodržovat pokyny výrobce pro údržbu a servis.
• V případě pochybností se porad'te s technickým oddělením výrobce.
- Pokud dojde k poruše, která by mohla ohrozit bezpečnost, nesmí být k okruhu připojen žádný elektrický zdroj, dokud nebude problém uspokojivě vyřešen.
- Pokud se porucha nedá okamžitě opravit, ale je třeba pokračovat v provozu, musí se použít odpovídající dočasné řešení.
• Vlastník zařízení musí být informován nebo ohlášen, aby byly všechny strany nadále informovány.

3. Utěsněné elektrické komponenty

- Utěsněné elektrické komponenty nesmí být opravovány.

4. Kabeláž

- Zkontrolujte, zda není kabeláž vystavena opotřebení, korozi, nadměrnému tlaku, vibracím, ostrým hranám nebo jiným nepříznivým účinkům životního prostředí. - Kontrola rovněž musí zohlednit účinky stárnutí nebo kontinuální vibrate ze zdrojů, jako jsou kompresory nebo ventilátory.

5. Detekce hořlavých chladiv

- Za žádných okolností nesmějí být při vyhledávání nebo detekci úniku chladiva použity potenciální zdroje vznícení. - Nesmí být používán halogenidový hořák (nebo jiný detektor používající otevřený plamen).

6. Následující metody detekce úniků se považují za přijatelné pro všechny systémy chladiva

- Během používání detekčního zařízení s citlivostí detekce 5 gramů chladicího prostředku za rok nebo lépe pod tlakem nejméně 0,25násobku maximálního přípustného tlaku, například univerzálního detektoru, se nesmí objevit žádné netěsnosti.

- Elektronické detektory úniku mohou být použity k detekci hořlavých chladiv, ale jejich citlivost nemusí být přiměřená nebo mohou vyžadovat opětovnou kalibraci. (Detekční zařízení musí být kalibrováno v prostředí bez chladiva.)

- Ujistěte se, že detektor není potenciálním zdrojem zapálení a je vhodný pro použité chladivo.

- Zařízení pro zjišťování netěsností se nastaví na procentní podíl LFL chladiva a musí být kalibrováno na použité chladivo a příslušné procento plynu (maximálně 25 %) je ověřeno.

- Tekutiny pro detekci úniku jsou také vhodné pro použití s většinou chladiv, například bublinovou metodou a metodou s fluorescenčním činidlem. Je třeba se vyvarovat použití detergentů obsahujícíchchlór, protožechlór může reagovat s chladivem a korodovat měděné trubky.

- Při podezření na únik je třeba všechny otevřené plameny odstranit/ zhasnout.

- Pokud dojde k úniku chladiva, který vyžaduje tvrdé pájení, musí být veškeré chladiče z tohoto systému odebráno nebo izolováno (pomocí uzavíracích ventilů) v části systému, který je vzdálený od netěsnosti. Při odstraňování chladiva je nutno dodržet bezpečnostní opatření č. 7.

7. Odstranění chladiva a vyprázdnění okruhu

- Při otvírání okruhu chladiva pro opravy – nebo pro jiný účel – použijte konvenční postupy. Je však důležité dodržovat osvědčené postupy, protože je třeba vzít v úvahu hořlavost. Musí se dodržovat následující postup: bezpečně odstraňte chladivo za dodržení místních a národních předpisů -> proved'te vyprázdnění -> vyčistěte okruh inertním plynem -> proved'te vyprázdnění -> když k otevření okruhu používáte plamen, nepřetržitě proplachujte inertním plynem -> otevřete okruh

- Systém musí být vyčištěn pomocí OFN, aby byl spotřebič bezpečný.

- Tento proces může být potřeba opakovat několikrát.

- Pro tento úkol nesmí být používán stlačený vzduch nebo kyslík.

- Vyprázdnění okruhu chladiva musí být provedeno narušením vakua v systému dusíku bez kyslíku (OFN), pokračováním v plnění až do dosažení pracovního tlaku, následným odvětráním do atmosféry, a nakonec odčerpáním do vakua.

- Tento postup se musí opakovat, dokud v systému není žádné chladivo.

- Systém musí být odvětrán na atmosférický tlak kvůli umožnění provádění pracovní činnosti.

- Ujistěte se, že výstup pro vývěvy není blízko potenciálních zdrojů vznícení a že je k dispozici větrání.

OFN = dusík bez kyslíku, typ inertního plynu.

8. Postupy plnění

- Kromě postupů konvenčního plnění musí být dodržovány následující požadavky.

-Zajistěte, aby při používání plnicího zařízení nedošlo ke kontaminaci různých chladiv.

-Hadice nebo potrubí musí být co nejkratší, aby se minimalizovalo množství chladiva v nich obsažené.

-Láhve musí být udržovány ve vhodné poloze podle pokynů.

-Ujistěte se, že je chladicí systém uzemněn před naplněním chladivem.

-Po dokončení plnění označte systém štítkem (pokud již není označen).

-Musí se dbát na to, aby chladicí systém nebyl přeplněn.

- Před doplňováním systému musí být provedena tlaková zkouška s OFN (viz bod 7).

- Systém musí být testován těsně po dokončení plnění, ale před uvedením do provozu.

- Následná zkouška těsnosti se provede před opuštěním pracoviště.

- Pří plnění a vypouštění chladiva se může hromadit elektrostatický náboj a vytvořit nebezpečný stav. Abyste předešli riziku vzniku požáru nebo výbuchu, před prénášením odvedte statickou elektrinu uzemněním a elektrickým spojením nádoba a zařízení před plněním/vypuštěním.

9. Odstavování z provozu

- Před provedením tohoto postupu je nezbytné, aby byl technik seznámen se zařízením a všemi jeho detaily.

- Doporučuje se správná praxe, aby všechny chladicí kapaliny byly bezpečně odstraněny.

- Před prováděním činnosti se odebere vzorek oleje a chladiva v případě, že je třeba před opětovným použitím zpětně získaného chladiva provést analýzu.

- Před zahájením úkolu je nezbytné mít k dispozici elektrickou energii.

a) Seznamte se s přístrojem a jeho provozem.

b) Elektricky izolujte systém.

c) Před zahájením postupu zajistěte, aby:

- v případě potřeby bylo k dispozici mechanické manipulační zařízení pro manipulaci s láhvemi chladiva;

- veškeré osobní ochranné prostředky jsou k dispozici a používají se správně;

- proces obnovy je vždy kontrolován kompetentní osobou;

- zařízení pro obnovu a láhve vyhovují příslušným normám.

d) Pokud je to možné, systém chladiva odčerpejte.

e) Pokud není podtlak možný, vytvořte rozdělovač, aby bylo možné chladivo odstranit z různých částí systému.

f) Ujistěte se, že je láhev umístěna na váhy před provedením obnovy.

g) Spustte zařízení pro obnovu a postupujte podle pokynů.

h) Nepřeplňujte láhve. (Více než 80 % objemu kapalné náplně.)

i) Nepřekračujte maximální pracovní tlak láhve, a to ani dočasně.

j) Když byly láhve správně naplněny a proces byl dokončen, ujistěte se, že láhve a zařízení jsou okamžitě odstraněny z místa a všechny izolační ventily na zařízení jsou uzavřeny.

k) Odebrané chladivo se nesmí plnit do jiného chladicího systému, pokud nebylo vyčištěno a zkontrolováno.

- Při plnění nebo vypouštění chladiva se může hromadit elektrostatický náboj a vytvořit nebezpečný stav. Abyste předešli riziku vzniku požáru nebo výbuchu, před prénášením odvedťte statickou elektrinu uzemněním a elektrickým spojením nádoba a zařízení před plněním/ vypuštěním.

10. Značení

- Zařízení musí být označeno štítkem uvádějícím, že bylo odstraněno z provozu a vyprázdněno chladivo.

- Štítek musí být datovaný a podepsaný.

- Ujistěte se, že na zařízení jsou štítky, které uvádějí, že zařízení obsahuje hořlavé chladivo.

11. Odstraňování

- Při odstraňování chladiva ze systému, at’ už pro potřeby servisu, nebo vyřazení z provozu, je doporučeným osvědčeným postupem bezpečné odstranění všech chladiv.

- Při přemístování chladiva do láhví se ujistěte, že jsou použity pouze vhodné láhve pro rekuperaci chladicího média.

- Ujistěte se, že je k dispozici správný počet láhví pro udržení celkové náplně systému.

- Všechny láhve, které mají být použity, jsou určeny pro recyklovaná chladiva a jsou označena pro toto chladivo (tj. speciální láhve pro zpětné získávání chladiva).

- Láhve musí být vybaveny pojistným ventilem a přidruženými uzavíracími ventily v dobrém provozním stavu.

- Sběrné láhve se před regenerací vyprázdní a podle možností i ochladí.

- Používané zařízení musí být v dobrém provozním stavu se souborem pokynů týkajících se zařízení, které je k dispozici a musí být vhodné pro odběr hořlavých chladiv. V případě pochybností se porad'te s výrobcem.

- Kromě toho musí být k dispozici sada kalibrovaných vah v dobrém provozním stavu.

- Hadice musí být úplné s těsnicími spojkami a v dobrém stavu.

• Odebrané chladivo musí být zpracováno v souladu s místní legislativou, ve správné regenerační láhvi a musí být zajištěno příslušné oznámení o předání odpadu.
• Nemíchejte chladiva v odběrných jednotkách a zejména ne v láhvích.
• Pokud je třeba odstranit kompresory nebo oleje kompresoru, ujistěte se, že byly vyprázdněny na přijatelnou úroveň, aby se zajistilo, že hořlavé chladivo nezůstane uvnitř maziva.
• Pro urychlení tohoto procesu nesmí být tělo kompresoru ohříváno otevřeným plamenem, ani jinými zdroji vznícení.
  • Vypouštění oleje ze systému se musí provádět bezpečně.

Tlačítka a displej dálkového ovladače

LCD displej zobrazený v tomto návodu slouží pouze pro instruktážní účely a může se lišit od skutečné jednotky.

Tlačítka / indikátor

①Tlačítko Rychlá nabídka
② Tlačítko Zpět Návrat na předchozí obrazovku
③ LCD displej (Skutečné – tmavé pozadí s bílými ikonami)
④ Tlačitko Hlavní nabídka K nastavení funkcí
⑤ Tlačitko ZAP/VYP Zapnutí/vypnutí
⑥ Provozní indikátor Za provozu svítí, při alarmu bliká.

Stiskněte střed

Ne v rukavicích

Vlevo Vpravo Nahoru Dolů

Vstup

Potvrzení vybrané volby.

Displej

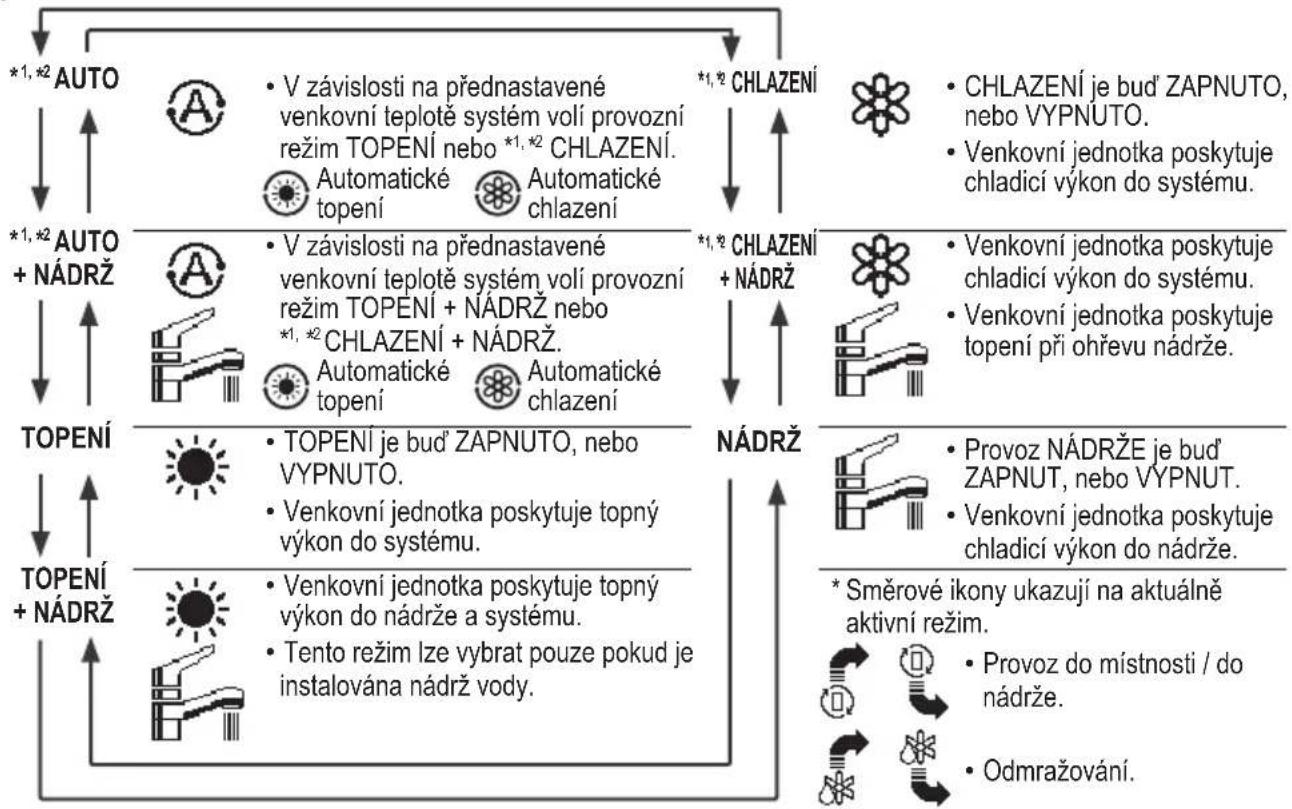

A Výběr režimu

Zobrazuje se provozní stav. Při VYPNUTÍ se ikony (na obrazovce VYPNUTÍ) kromě ikony činnosti týdenního časovače nezobrazují.

Stav provozu o dovolené

Stav ovládání týdenním časovačem

Stav tichého provozu

Zóna:Pokojový termostat →Stav vnitřního čidla

Stav výkonného provozu

Požadavek řízení nebo SG ready nebo SHP stav

Stav pokojového ohřívače

Stav ohřívače nádrže

Solární stav

Bivalentní stav (Kotel)

Zóna 2 se objeví na LCD displeji, pokud bude připojena s volitelnou řídicí deskou.

DČas a den

ETeplota nádrže vody

F Venkovní teplota

©Typ čidla / Ikony nastavení typu teploty

Teplota vody →Kompenzační křivka

Pokojový termostat →Externí

Teplota vody →Konstantní křivka

Pokojový termostat →Interní

Pouze bazén

Pokojový termistor

^1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneří. ^2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Než začnete instalovat různá nastavení menu, prosím inicializujte dálkový ovladač výběrem provozního jazyka a správným nastavením data a času.

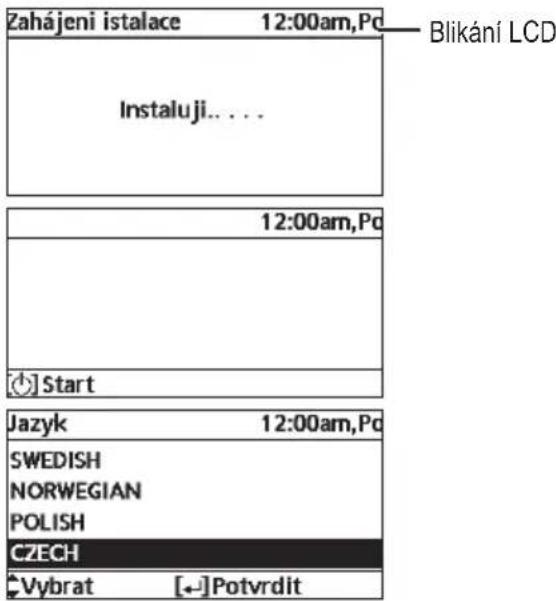

Při prvním zapnutí napájení se automaticky zobrazí obrazovka nastavení. Může být rovněž nastavené z osobního nastavení v nabídce.

Výběr jazyka

Počkejte na inicializaci displeje.

Po skončení inicializace obrazovky obnoví se normální zobrazení.

Při stisknutí libovolného tlačítka se zobrazí obrazovka nastavení jazyka.

① Pomocí √ a ſolujte na požadovaný jazyk.
② Stiskněte pro potvrzení výběru.

Nastavení hodin

① Pomocí √ a wyberte formát zobrazení času, 24hodinový nebo 12hodinový (např. 15:00 odpovídá údaj 3:00 pm).
② Stiskněte pro potvrzení výběru.
③ Pomocí √ a vyberte rok, měsíc, den, hodinu a minutu. (Vyberte a přesuňte pomocí > a stiskněte pro potvrzení.)
④ Jakmile bude nastaven čas, objeví se čas a den na displeji i v případě, že je dálkový ovladač vypnut.

Zahájeni istalace 12:00am,Pc Instaluji... . . . 12:00am,Pc Start Jazyk 12:00am,Pc SWEDISH NORWEGIAN POLISH CZECH Vybrat [←]Potvrdit

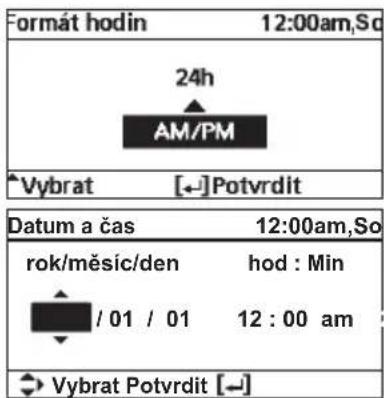

Formát hodin 12:00am,Sd 24h AM/PM Vybrat [←]Potvrdit Datum a čas 12:00am,So rok/měsíc/den hod : Min / 01 / 01 12 : 00 am Vybrat Potvrdit [→]

Rychlá nabídka

Po provedení inicializačních nastavení můžete z následujících možností vybrat rychlou nabídku a upravovat nastavení.

① Stiskem zobrazte rychlou nabídku.

Vybrat [→] Zap/Vyp

② Pomocí ∧ vyberte nabídku.

③ Rychlá nabídka se vyvolá/skryje stiskem ← .

Rychlá nabídka Vynutit TUV Výkonný Tichý režim Nuceny obřev Týdení časovač Vynutit odmražení Reset chyb Zámek R/C Vybrat [←] Zap/Vyp Vybírejte jednotlivá nastavení a potvrzujte volby podle pokynů zobrazovaných na dolním okraji displeje. (Každá ikona odpovídá jednomu tlačítku.)

Chcete-li se vrátit na hlavní obrazovku,

stiskněte nebo .

Vynutit TUV

Touto ikonou zapnete/vypnete nádrž TUV.

Stiskem ← potvrdíte výběr.

• Vynucení TUV je vypnuto.

• Vynucení TUV je zapnuto.

Poznámka:

• Vynucení TUV je vypnuto, když je zapnuto Vynucení ohřevu.
- Když je vynucení TUV vypnuto, obnoví se původní provoz a režim.

Výkonný

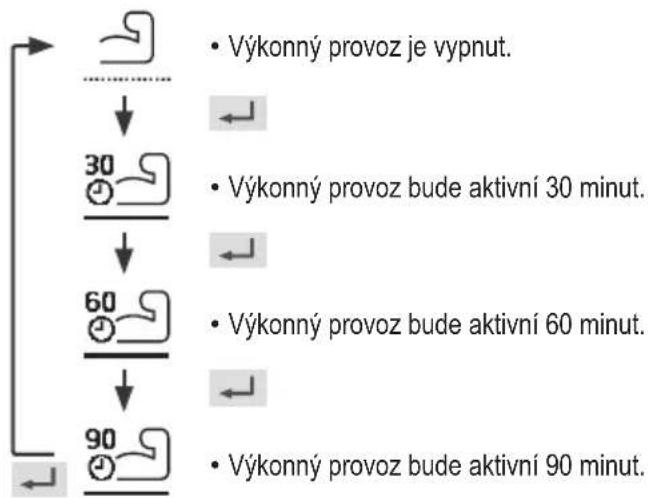

Touto ikonou aktivujete zvýšený výkon chlazení/topení.

Stiskem ← potvrdíte výběr.

(Výkonný provoz začne přibližně 1 minutu po stisku ← .)

Poznámka:

- Výkonný provoz se vypne nastavením VYPNUTÍ.

Tichý režim

Touto ikonou aktivujete tichý provoz.

Stiskem ← potvrdíte výběr.

(Tichý provoz začne přibližně 1 minutu po stisku ← .)

Nucený ohřev

Touto volbou vynutíte topení.

Stiskem ← potvrdíte výběr.

(Vynucený ohřev začne přibližně 1 minutu po stisku ← .)

• Vynucený ohřev je vypnut.

• Vynucený ohřev je zapnut.

Poznámka:

- Kdykoliv již probíhá provoz, je nucený ohřev vypnut a zobrazí se hlášení „Vypnuto z důvodu zapnutí!“.

Blokováno z důvodu provozu jednotky!

[→]Zavřít

Týdení časovač

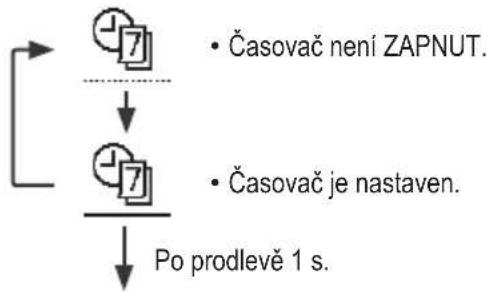

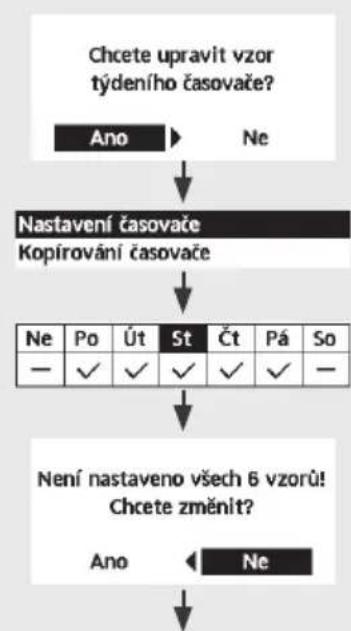

Touto ikonou vymažete (zrušite) nebo změníte nastavení týdenního časovače.

Stiskem ← potvrdíte výběr.

Vyberte „Ano“.

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

- Nastavení časovače: Volbou Nastavení časovače upravte týdenní časovač.

- Kopírování časovače: Touto volbou zkopírujete nastavení časovače.

[Příklad nastavení časovače]

Stiskem vyberte den nebo dny, které chcete upravit.

Pokud není nastaveno všech 6 vzorů, zobrazí se tato obrazovka.

Ne Po Út St Čt Pá So 1. 12:00am Zap. 25/20°C 40°C 2. 2:00am Zap. 25/25°C 40°C 3. 4:00am Zap. 30/20°C 40°C 12 3 4 5 6

①Vyberte vzor „1“ až „6“.
② Nastavte hodinu a minutu aktivace časovače.
③ Vyberte ZAPNUTÍ/VYPNUTÍ časovače.
④ Vyberte provozní režim.
⑤ Nastavte teplotu pro zóny 1 a 2*5 (pokud máte 2zónový systém).

A / A F / ●/ ● F F F F • Vyberte režim stiskem ∧ ∨

Sobota: Konfig. 1: Nast.tepl. Zóna1 Zóna2 Zap. 25 °C Zap. 25 °C 45 °C

⑥ Nastavte teplotu nádrže.

Poznámka:

• Časovač je vypnut, když je zapnuto vynucené topení nebo přepnutí topení-chlazení.
• Pokud jste nastavili týdenní časovač 2 zón, musíte tento postup opakovat i pro zónu 2^*5 .
  *5 Dostupný pouze v případě, že je připojen s volitelnou řídicí deskou (CZ-NS5P).

Vynutit odmražení

Nastavte odmražování zamrzlých trubek.

Stiskem ← potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[∅]Zavřít

Reset chyb

Touto volbou obnovíte původní nastavení, pokud došlo k chybě.

Stiskem potvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Požadavek akceptován!

[→]Zavřít

- Před výběrem tohoto režimu se ujistěte, že jsou všechny jednotky vypnuty, protože dojde k obnovení předchozích nastavení celého systému.

Zámek R/C

Zaškrtnutím tohoto polička zamknete dálkový ovladač.

Stiskem pétvrdíte výběr.

(Při přijetí režimu se zobrazí následující obrazovka.)

Přejete si uzamknout dálkový ovladač?

Ano

Ne

Vyberte „Ano“.

(Uzamkne se hlavní obrazovka.)

- Pokud vyberete „Ne“, zobrazí se hlavní obrazovka.

Odemknutí dálkového ovladače

Stiskněte libovolné tlačítko.

(Při přijetí režimu se zobrazí následující obrazovka.)

* * *

Zadejte 4 číslice (při zadání správného hesla se obrazovka odemkne).

Obnovení zapomenutého hesla (na obrazovce VYPNUTÍ)

Tiskněte ↻, a nepřetržitě po dobu 5 sekund.

(Při přijetí režimu se zobraží následující obrazovka.)

1.Heslo je resetováno na 0000

1. Dálkový ovladač je odemknutý

Vyberte „Reset“.

(Obrazovka se vypne za 3 sekundy.)

Vyberte nabídky a provedte nastavení podle toho, jaký systém v domácnosti máte. Všechna počáteční nastavení musí provést autorizovaný prodejce nebo specialista. Doporučujeme, aby také změny počátečních nastavení provedl autorizovaný prodejce nebo specialista.

• Po instalaci máte možnost nastavení měnit.
• Počáteční nastavení platí, dokud je uživatel nezmění.
• Dálkový ovladač lze použít pro opakovanou instalaci.
• Před nastavováním se ujistěte, že je symbol provozu VYPNUTÝ.
• Při nesprávném nastavení systém nemusí fungovat.
  Porad'te se s autorizovaným prodejcem.

Zobrazení :

Výběr nabídky: ^ ∨ < >

Potvrzení vybraného obsahu:

Hlavní nabídka 10:34am,Po Nastavení funkci Kontrola systému Osobní nastavení Servisní kontakt Vybrat [←]Potvrdit

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1 Nastavení funkcí
1.1 > Týdení časovač
Po nastavení týdenního časovače může uživatel vybírat z rychlé nabídky.Nastavení 6 vzorů provozu na denní bázi.• Vypnuto, pokud je Topení-Chlazení nastaveno na „Ano“ nebo pokud je Nucený ohřev vypnuty.	Nastavení časovačeVyberte den v týdnu a nastavte vzory (Čas / Provoz ZAP/VYP / Režim)		Týdení časovač 10:34am, PoNe Po Út St Čt Pá So1. 8:00am Zap. 40°C2. 12:00pm Zap. 24/28°C 40°C3. 1:00pm Zap. 12/10°C↔Den ▼Konfig. [←]Upravit
	Kopírování časovačeVyberte den v týdnu
1.2 > Prázdninový časovač
V zájmu úspory energie lze nastavit VYPNUTÍ systému o dovolené nebo snížení nastavené teploty.	Vyp	Zap.Vyp
	>Zap.
	Začátek a konec prázdnin.Datum a čas		Prázdniny: Konec 10:34am, Porok/měsíc/den hod : Min/01/01 10:00 am
	VYPNUTÍ nebo snížení nastavené teploty
• Při aktivaci režimu prázdnin může být dočasně vypnut týdenní časovač, jeho funkce se ale po deaktivaci režimu prázdnin obnoví.			↔Vybrat Potvrdit [-→]
1.3 > Časovač tichého rež.
Aktivace tichého provozu v nastavené době.Lze nastavit 6 vzorů.Úroveň 0 znamená, že je režim vypnut.	Čas aktivace Tichého režimu: Datum a čas		Tichý režim 10:34am, PoKonfig. Čas Úrov.1 8:00 am 02 5:00 pm 13 11:00 pm 3↓Vybrat [←]Upravit
	Úroveň tichosti: 0 až 3

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
1.4 > Tichá priorita
• Pro výběr priority během tichého režimu mezi Zvukem a Kapacitou.• Pokud je vybrána priorita Zvuk, jednotka bude pracovat pouze v tichém režimu.• Pokud bude vybrána priorita Kapacita, jednotka bude pracovat v tichém režimu, ale bude současně upřednostňovat zajištění požadované kapacity.	Zvuk
1.5 > Top.spir.jednotky
Nastavení ZAPNUTÍ nebo VYPNUTÍ pokojového ohřívače.	Vyp	Zap.
1.6 > Top.spirála nádrže
Nastavení ZAPNUTÍ nebo VYPNUTÍ ohřívače nádrže.	Vyp	Zap.
1.7 > Sterilizace
Nastavení ZAPNUTÍ nebo VYPNUTÍ automatické sterilizace.	Zap.
• Systém nepouživejte během probíhající sterilizace, hrozí opaření nebo přehřátí vody ve sprše.• Požádejte autorizovaného prodejce o určení správných nastavení sterilizace podle místních předpisů.
1.8 > Režim TUV (Teplá Užitková Voda)
K nastavení režimu TUV na standardní nebo inteligentní.• Standardní režim má kratší dobu ohřátí nádrže TUV. Inteligentní režim naproti tomu potřebuje k ohřevu delší dobu Čas TUV s nižší spotřebou energie.	Standardní
Pro nastavení senzoru nádrže na horní nebo středový.• Výběr senzoru nádrže nahoře zpomalí začátek varu nádrže a sníží spotřebu energie.Změňte prosím tento výběr na „Uprostřed“, když je množství horké vody nedostatečné.	Nahoře
2 Kontrola systému
2.1 >Monitor. energie
Zobrazení historických průběhů spotřeby energie, generování nebo COP.	SoučasnéVybrat a načíst	Celková spotřeba (1rok)0.0 kWh1 r p k 1 2 3 4 5 p 7 8 9 11 AměLed, 2022: 0.0 kWhPribl.
	Graf historieVybrat a načíst
• COP = koefi cient výkonnosti.• U historických průběhů lze nastavit časové období 1 den/1 týden/1 rok.• Lze načíst hodnoty spotřeb energie (kWh) na topení, *1,*2 chlazení, do nádrže a celkem.• Celková spotřeba energie představuje odhadovanou hodnotu založenou na napětí AC 230 V a může se lišit od hodnoty naměřené přesným měřicím zařízením.
2.2 >Systémové informace
Zobrazuje všechny systémové informace v každé oblasti.	Skutečné systémové informace o 11 položkách:Vstupní / Výstupní / Zóna 1 / Zóna 2*5 / Nádrž / Vyrov. nádrž / Solární / Bazén /Frekvence COMP / Průtok čerpadla /Tlak vodyVybrat a načíst	Systémové informace 10:34am,Po1. Vstupní : 0°C2. Výstupní : 0°C3. Zóna 1 : 0°C4. Zóna 2 : 0°CStrana
2.3 >Historie chyb
• Chybové kódy uvádí částRešení potíží.• Nejnovější chybový kód sezobrazí úplně nahoře.	Vybrat a načíst	Historie chyb 10:34am,Po1. --2. --3. --4. --[←]Vymazat historii
2.4 >Kompresor
Zobrazení výkonnostikompresoru.	Vybrat a načíst	Kompresor 10:34am,Po1. Aktuál. frekvence : 0 Hz2. Čítač (Zap-Vyp) : 03. Cel. doba provozu : 0 h[→]Zpět
2.5 >Topná spir.
Celková doba provozuzáložního ohřívače/ohřívačenádrže.	Vybrat a načíst	Topná spir. 10:34am,PoCel. doba provozu: Oh: Oh[→]Zpět

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).
*5 Dostupný pouze v případě, že je připojen s volitelnou řídící deskou (CZ-NS5P).

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
3 Osobní nastavení
3.1	>Č. dálkového ovladače
	• Zobrazení čísla dálkového ovládání konkrétního dálkového ovládání tak, aby instalační technik a koncový uživatel byli dobře informováni.• Hlavní dálkové ovládání se zobrazí jako RC-1. Druhé dálkové ovládání se zobrazí jako RC-2.	Vybrat a načíst
			Č. dálk. ovladače 10:34am,Po
3.2	>Dotykový signál
	ZAPNUTÍ/VYPNUTÍ zvuků při ovládání.	Zap.	[down]
3.3	>LCD contrast
	Nastavení kontrastu displeje.	3	LCD contrast 10:34am,Po
3.4	>Podsvícení
	Nastavuje dobu podsvícení obrazovky.	1 min	P
3.5	>Intenzita podsvícení
	Nastavuje jas podsvícení obrazovky.	4	II
3.6	>Formát hodin
	Nastavení formátu zobrazení času.	AM/PM	Formát hodin 10:34am,Po
3.7	>Datum a čas
	Nastavení přesného času a data.	rok / měsíc / den / hod / Min	I
3.8 > Jazyk
Nastavení jazyka zobrazení hlavní obrazovky.	ENGLISH / FRANÇAIS / DEUTSCH / ITALIANO / ESPAÑOL / DANISH / SWEDISH / NORWEGIAN / POLISH / CZECH / NEDERLANDS / TÜRKÇE / SUOMI / MAGYAR / SLOVENŠČINA / HRVATSKI / LIETUVIŲ / PORTUGUÊS / БЪЛГАРСКИ / EESTI / LATVIEŠU / ROMÂNĂ / SHQIP / SLOVENČINA / MAKEDОНСКИ / УКРАЇНСЬКА / ЕЛАННИКА		Jazyk 10:34am,PoSWEDISHNORWEGIANPOLISHCZECHVybrat [←]Potvrdit
3.9 > Heslo pro odemknutí
4místné heslo chránící všechna nastavení.	0000		Heslo pro odemknutí 10:34am,PoVybrat [←]Potvrdit
4 Servisní kontakt
4.1 > Kontakt 1 / Kontakt 2
Nastavte telefonní číslo instalačního technika.	Vybrat a načíst		Servisní nastavení 10:34am,PoKontakt 1Jméno : Bryan Adams[8002] : 08812345678Vybrat
5 Instalační nastavení > Nastavení systému
5.1 > Volitelné připojení řídící desky (CZ-NS5P)
Připojení vnějšího plošného spoje potřebného k servisu.	Ne	AnoNe
• Při připojení vnějšího plošného spoje bude systém rozšířen o následující funkce:1 Ovládání 2 zón (včetně bazénu a funkce ohřevu vody v něm).2 Solární funkce (solární termální panely připojené bud’k zásobníku TUV (teplá užitková voda) nebo k vyrovnávacínádrži).• TUV neplatí pro *modely WH-ADC.3 Externí vypínač kompresoru.4 Ext. chybové hlášení.5 SG ready řízení.6 Požadavek řízení.7 Vypínač top.-chlaz
5.2 > Zóna a čidlo
Výběr čidel a nastavení1zónového nebo 2*5zónovéhosystému.	Zóna		Zóna a čidlo 10:34am,PoZónaSystém zóna 1Systém zóna 2Vybrat [-]Potvrdit
	• Po nastavení 1zónového nebo 2*5zónovéhosystému pokračujte výběrem místnosti nebobazénu.• Pokud vyberete bazén, musíte vybrat teplotu T v rozsahu 0 °C až 10 °C.
	Čidlo		Zóna a čidlo 10:34am,PoČidloTeplota vodyPokojový termostatPokojový termistorVybrat [-]Potvrdit
	* U pokojového termostatu je další volbavnějšího nebo vnitřního.• Pokud zvolíte interní, je zde další výběr RC-1nebo RC-2 (dostupné pouze tehdy, když jevolba zóny zónový systém 1).Vyberte RC-1, pokud má být termistorhlavního dálkového ovládání použit proregulaci pokojové teploty a naopak.
5.3 > Výkon top.spir.
Snížení výkonu ohřivače, pokudnení potřeba.*3 kW / 6 kW / 9 kW* Možnosti v kW závisejí namodelu.		Výkon top.spir. 10:34am,Po3 kW6 kW9 kWVybrat [-] Potvrdit
5.4 > Proti zamrznutí
Aktivace nebo deaktivaceochrany proti zamrznutí vody přiVYPNUTÍ systému.	Ano	AnoNe

*5 Dostupný pouze v případě, že je připojen s volitelnou řídicí deskou (CZ-NS5P).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.5 > DHW kapacita
Pro výběr kapacity topení na variabilní nebo standardní.Variabilní kapacita ohřívá nádrž rychlým režimem a udržuje teplotu v nádrži účinným režimem. Zatímco standardní kapacita ohřívá nádrž jmenovitou kapacitou ohřevu.Když je vybrán režim „Účinnost“ v rámci nastavení „5.23 Ovládání topení“, proces ohřevu nádrže bude zpožděný až do dosažení mnohem nižší teploty vody nádrže, která zlepšuje účinnost procesu ohřevu. Pro zajištění dostatku teplé vody vyberte režim „Standardní“ v tomto nastavení nebo „Komfortní“ v nastavení „5.23 Ovládání topení“.	Proměnlivé
5.6 > Připojení vyrovnávací nádrže
Pokud chcete k systému připojit nádrž, vyberte ANO a nastavte teplotu T .	Ne	Ano Ne
	> Ano
	5 °C	Nastavte teplotu T ve vyrovnávací nádrži	Vyrov. nádrž 10:34am,Pc T pro vyrovn. nádržRozsah: (0°C-10°C)Postup: ±1°C Vybrat [-]Potvrdit
5.7 > Ohřívač vany kond.
Nastavení, zda je nebo není připojen volitelný ohřívač vany kondenzátu.* Typ A -Ohřívač vany kondenzátu se aktivuje pouze během odmražování.* Typ B-Ohřívač vany kondenzátu se aktivuje při poklesu venkovní teploty na 5 °C a méně.	Ne	Ano
	> Ano
	A	Vyberte typ ohřívače vany kondenzátu*.	Typ ohř. vany kond. 10:34am,Pc Vybrat [-]Potvrdit
5.8 > Alternativní venkovní čidlo
Výběr alternativního venkovního čidla.	Ne	Ano
5.9 > Bivalentní připojení
Pro povolení nebo zakázání bivalentního připojení.	Ne

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
> Ano
Pro výběr bud automatického vzorce regulace, vzorce regulace připraveno na vstup signálu, nebo inteligentního vzorce regulace.* Tato volba se zobrazí pouze, když je volitelné připojení PCB nastaveno na Ano.	Auto
Volba bivalentního zapojení umožňující dodatečný zdroj tepla např. kotel k ohřevu vyrovnávací nádrže a nádrže teplé užitkové vody v situaci, kdy při nízké venkovní teplotě nedostačuje výkon tepelného čerpadla. Bivalentní funkci lze nastavit bud’ ve střídavém režimu (teplné čerpadlo a kotel pracují střídavě), nebo v paralelním režimu (teplné čerpadlo a kotel pracují současně) nebo v pokročilém paralelním režimu (teplné čerpadlo pracuje a kotel zapíná kvůli vyrovnávací nádrži nebo teplé užitkové vodě v závislosti na možnostech nastavení modelu řízení).	> Ano >Auto
	-5 °C	Nastavte venkovní teplotu, při níž se má aktivovat bivalentní připojení.	Bivalentní připojení 10:34am,PoZapnout: Venkovní tepl.Rozsah: (-15°C-35°C)Postup: ±1°C Vybrat [-J]Potvrdit
	Ano >Po výběru venkovní teploty
	Vzor řízení		Bivalentní připojení 10:34am,PoVzor řízeníAlternativní ParalelníVy
	Alternativní / Paralelní / Pokročilé paralelní
	• Pokud chcete nádrže využít bivalentně, nastavte pokročilé paralelní řazení.
	Vzor řízení >Alternativní
	Vyp	Možnosti pro nastavení externího čerpadla bud ZAPNUTO nebo VYPNUTO během dvojitého provozu. Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.	Bivalentní připojení 10:34am,PoExterní čerpadloZap.^Vyb
	Vzor řízení >Pokročilé paralelní
	Topení Výběr nádrže		Biva 4am,PoPok TopeníTUVVybrat [-J]Potvrdit
	„Topení“ znamená vyrovnávací nádrž a „TUV“ znamená nádrž TUV.
	Vzor řízení >Pokročilé paralelní >Topení >Ano
	Vyrovnávací nádrž se aktivuje až po nastavení „Ano“.		Biva 4am,PoPok AnoNeVybrat [-J]Potvrdit
	-8 °C	Nastavte prahovou teplotu pro spuštění bivalentního tepelného zdroje.	Biva 4am,PoZača Rozsah: (-10°C-0°C) Postup: ±1°C -8 °CVy
			0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34am,PoZačát. top.: ZpožděníRozsah: (0:00-1:30)Postup: ±0:05 Vybrat [-]Potvrdit
			-2 °C	Nastavte prahovou teplotu pro zastavení bivalentního tepelného zdroje.	Bivalentní připojení 10:34am,PoKonec top.: Cílová teplotaRozsah: (-10°C-0°C)Postup: ±1°C Vybrat [-]Potvrdit
			0:30	Doba prodlevy do vypnutí bivalentního tepelného zdroje (V hodinách a minutách).	Bivalentní připojení 10:34am,PoKonec top.: ZpožděníRozsah: (0:00-1:30)Postup: ±0:05 Vybrat [-]Potvrdit
			Vzor řízení >Pokročilé paralelní >TUV >Ano
			• Nádrž TUV se aktivuje až po nastavení „Ano“.		Bivalentní připojení 10:34am,PoPokročilé paralelní: TUVAnoNeVybrat [-]Potvrdit
			0:30	Doba prodlevy do zapnutí bivalentního tepelného zdroje (v hodinách a minutách).	Bivalentní připojení 10:34am,PoTUV: ZpožděníRozsah: (0:30-1:30)Postup: ±0:05 Vybrat Potvrd[t-]
Ovládání vstupu připraveného na SG pro dvojitý systém provedte podle níže popsané vstupní podmínky.			> Ano >SG ready
			SG signál Provozní vzor		Moznosti pro nastavení externího čerpadla bud'ZAPNUTO nebo VYPNUTO během dvojitého provozu.Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.Bivalentní připojení 10:34am,PoExterní čerpadloZap.Vyp^Vybrat [-]Potvrdit
			Vcc-bit1 Vcc-bit2
			Otevřit Otevřit	Čerpadlo topení VYP, kotel VYP
			Krátký Otevřit	Čerpadlo topení ZAP, kotel VYP
			Otevřit Krátký	Čerpadlo topení VYP, kotel ZAP
			Krátký Krátký	Čerpadlo topení ZAP, kotel ZAP
Chcete-li provést nastavení související s elektrínou a kotlem tak, aby jednotka byla schopna určit, zda v určitém období provozovat tepelné čerpadlo nebo kotel, bude to záviset na provozních nákladech obou zdrojů tepla. Těmito nastaveními jsou cena elektriny, cena kotle, roční období, harmonogram atd.			> Ano >Chytrý
			Vyp	Moznosti pro nastavení externího čerpadla bud'ZAPNUTO, nebo VYPNUTO během dvojitého provozu.Nastavte na ZAPNUTO, pokud má systém jednoduché dvojité připojení.	Bivalentní připojení 10:34am,PoExterní čerpadloZap.Vyp^Vybrat [-]Potvrdit
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie
	- Pro nastavení ceny elektřiny vyberteElektrína.- Pro nastavení ceny kotle a jeho účinnostivyberteKotel.
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie > Elektrína

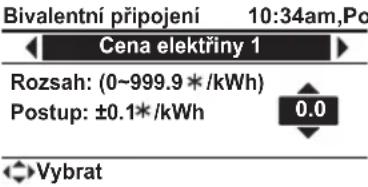

	0,0 * / kWh- Pro Elektrínu lze nastavit celkem 10odlišných cen:Cena elektríny 1 ~ cena elektríny 10- Rozsah je 0 ~ 999,9 * / kWh- Stisknutím nebo zadáte obrazovkunastavení, jak ukazuje obrázek 1. Pakzačněte zadáním hodnoty ceny elektríny.- Po ukončení nastavení konkrétní cenyelektřiny (např. cena elektríny 1), stisknutím< nebo přejděte na jinou cenu elektríny anastavte ji.* Cenu nastavte podle hodnoty poskytnutéspolečností dodávající elektrínu.	Obr. 1
	> Ano > Chytrý > Po výběru externího čerpadla > Cena energie > Kotel
	0,0 * / kWh- Podrobnosti viz metoda nastavení cenyelektřiny shora pro nastavení ceny kotle.- Po dokončení nastavení ceny kotle nastavteúčinnost kotle (rozsah: 0 ~ 99 %).0%* Cenu nastavte podle hodnoty poskytnutéspolečností dodávající kotel nebo plyn.	Bivalentní připojení 10:34am,PoCena kotleBivalentní připojení 10:34am,PoÚčinnost kotle

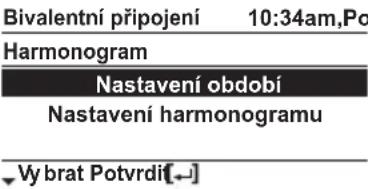

	> Ano > Chytrý > Po výběru externího čerpadla > Harmonogram > Nastaveníobdobí

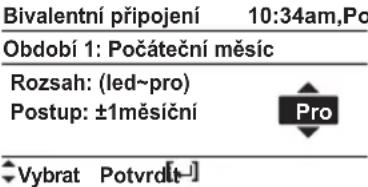

	Období 1 : Pro (znamená zimní období)Období 2 : Bře (znamená jarní období)Období 3 : Čer (znamená letní období)Období 4 : Řij (znamená podzimní období)- Pro nastavení jsou k dispozici 4 roční obdobícelkem- Nastavte výchozí měsíc pro každé ročníobdobí.(Např. Když bude Roční období 1 nastavenona prosinec a Roční období 2 na březen, směsící prosinec až únor bude zacházeno jako s Ročním obdobím 1).

Poznámka : * znamená centy ve většině měn s výjimkou české koruny.

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Ano > Chytrý > Po výběru externího čerpadla > Harmonogram > Nastavení harmonogramu

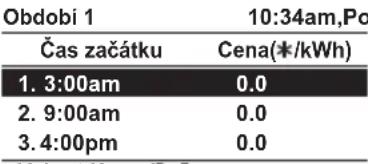

	Čas začátku (Vzor 1) : 3:00amČas začátku (Vzor 2) : 9:00amČas začátku (Vzor 3) : 4:00pmČas začátku (Vzor 4) : 9:00pm- Pro každé roční období lze celkem nastavit 4 vzorce.	Vybrat Potvrdi[-]
	Cena (Vzor 1/2/3/4) : 1- Nastavte cílový čas začátku a vhodnou cenu elektriny pro každý vzorec.	Vybrat Upravit[-]

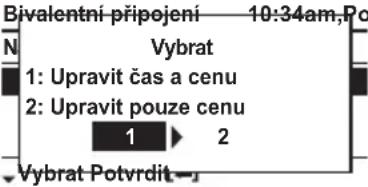

	- Vyberte „1“ pro úpravu jak času začátku, tak ceny elektriny. Vyberte „2“ pro úpravu pouze ceny elektriny.
	- Rozsah zobrazeného času začátku může být „24hodinový“ formát nebo „dopoledne/ odpoledne“ v závislosti na nastavení „Formátu hodin“.	Vybrat Potvrdi[-]
	- Rozsah ceny elektriny je 0 ~ 10, což zpětně odkazuje na 10 různých cent elektriny nastavených již dříve (pod „Cena energie > Elektrina“: cena elektriny 1 ~ cena elektriny 10). Cena zobrazená v horním pravém rohu signalizuje předchozí nastavenou hodnotu Cena elektriny 1 až Cena elektriny 10.* Když bude cena nastavena na „0“, cena elektriny se bude považovat za 0,0 * / kWh. Když je požadovaná hodnota nastavení 0,0 pro konkrétní čas, je to pro pohodlí instalatéra.	Vybrat Potvrdi[-]
5.10 > Externí vypínač
	Ne	Ano
5.11 > Solární připojení
• Optimální připojení řídící desky je nutno potvrdit volbou ANO, jinak nefunguje.• Pokud optimální připojení řídící desky nepotvrdíte, příslušné funkce se nezobrazi.• TUV neplatí pro *modely WH-ADC.	Ne	Ano
	> Ano
	Vyrov. nádrž Výběr nádrže	Solární připojení 10:34am,PoNádrž TUVVybrat [–]Potvrdít
	> Ano >Po výběru nádrže
	10 °C	Nastavení T pro ZAPNUTÍSolární připojení 10:34am,PoZapnout T Rozsah: (6°C~15°C)Postup: ±1°C Vybrat [–]Potvrdít
	> Ano >Po výběru nádrže > pro ZAPNUTÍ
	5 °C	Nastavení T VYPNUTÍSolární připojení 10:34am,PoVypnout T Rozsah: (2°C~9°C)Postup: ±1°C Vybrat [–]Potvrdít
	> Ano >Po výběru nádrže > pro ZAPNUTÍ T pro VYPNUTÍ
	5 °C	Nastavení teploty ochrany proti zamrznutíSolární připojení 10:34am,Pooch. před zamrznut.Rozsah: (-20°C~10°C)Postup: ±1°C Vybrat [–]Potvrdít
	> Ano >Po výběru nádrže > pro ZAPNUTÍ T pro VYPNUTÍ> Po nastavení teploty ochrany proti zamrznutí
	80 °C Nastavení horní meze	Solární připojení 10:34am,Pomax limitRozsah: (70°C~90°C)Postup: ±5°C Vybrat [–]Potvrdít

Nabídka		Výchozí nastavení	Možnosti zobrazení / Nastavení
5.12	> Ext. chybové hlášení
		Ne
5.13	> Rizení změny výk.
		Ne
5.14	> SG ready
		Ne	Ano
		> Ano
		120 %	SG ready 10:34am, PoKapacita [1-0]: TUVRozsah: (50%~150%)Postup: ±5% Vybrat [-]Potvrdit
5.15	> Externí vypínač kompresoru
		Ne

Nastavení ovládání režimu spotřeby ZASTAVENÍ HPU SG Ready

Nastavení dálkového ovladače		DIP SW hlavní deskyZap.SW 2	REŽIM
SG ready	Externí vypínač kompresoru	DIP SW 3
Ne Ne		Vyp Bez SG ready a funkce externího vypínače kompresoru
		Zap. Bez SG ready a funkce externího vypínače kompresoru
Ne Ano		Vyp Normální ovládání externího vypínače kompresoru
		Zap. Normální ovládání externího vypínače kompresoru
*Ano Ne		Vyp Normální ovládání SG ready
		*Zap.	Limit provozu ovládání SG ready na 4,2 kW (SG ready = 10 nebo 11, topení VYP, zatímco je tepelné čerpadlo ZAP, tepelné čerpadlo VYP, pokud >4,2 kW a prvek topení 1 ZAP)
*Ano Ano		Vyp	Normální ovládání SG ready a externího vypínače kompresoru
		*Zap.	Limit provozu ovládání SG ready na 4,2 kW (SG ready = 10 nebo 11, topení VYP, zatímco je tepelné čerpadlo ZAP, tepelné čerpadlo VYP, pokud >4,2 kW a prvek topení 1 ZAP)
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.16 > Oběhová kapalina
Nastavení, zda v systému obíhá voda nebo glykol.	Voda	Oběhová kapalina 10:34am,Po
		Vybrat [→]Potvrdit
5.17 > Přepínač top.-chlaz.
	Ne	Ano
5.18 > Nucený ohřev
Zapnutí nuceného ohřevu ručně (výchozí nastavení) nebo automaticky.	Manuál	Nucený ohřev 10:34am,Po
		Vybrat [→]Potvrdit
5.19 > Nuc. odmraz.
Pokud je nastaven automatický výběr, zahájí venkovní jednotka odmrazování, pokud topení pracuje dlouhou dobu během nízké venkovní teploty.	Manuál
5.20 > Signál rozmrazování
Pro zapnutí signálu odmrazování pro zastavení smyčky ventilátoru během odmrazování. (Pokud je signál odmrazování nastaven na ano, dvojitou funkci nebude možné používat)	Ne
5.21 > Průtok čerpadla
Pro nastavení ovládání proměnlivého průtoku čerpadla nebo ovládání pevného provozu čerpadla.	T
5.22 > Odmrazování TUV
Nechte systém odmrazit horkou vodou a ne jednotkou místnosti, aby bylo v místnosti zajištěno větší pohodlí.	Ano

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
5.23 > Ovládání topení
Pro výběr provozního stavu jednotky podle toho, zda dosáhnout rychleji nastavené teploty, nebo ušetřit energii.Je to funkce pro provoz topení + nádrže. Když je vybrán režim „Variabilní“ v rámci nastavení „5.5 DHW kapacita“, proces ohřevu nádrže bude zpožděný až do dosažení mnohem nižší teploty vody nádrže, která zlepšuje účinnost procesu ohřevu. Pro zajištění dostatku teplé vody vyberte režim „Komfortní“ v tomto nastavení nebo „Standardní“ v nastavení „5.5 DHW kapacita“.	Pohodlí	PohodlíÚčinnost
5.24 > Externí měřidlo
To, který vnější měřič nastavit, závisí na připojení měřiče.Existují měřiče výroby a různé typy elektroměrů.Pro měřiče výroby jsou dva systémy zapojení:a) Systém s jedním měřičem výroby:Pouze měřič vytápění-chlazeníb) Systém se dvěma měřiči výroby:Měřič vytápění-chlazení a měřič zásobníku	Měř. top.-chlaz.: Ne* Měřidlo nádrže: NeMěřidlo elektriny TČ: NeMěřidlo elektriny 1 (PV): NeMěř.el.2 (Celá budova): NeMěř.elekt. 3 (Rezerva): Ne* Dostupný pouze v případě, že měřič vytápění-chlazení je vybrán Ano	Externí měřidlo 10:34am,PoMěř. top.-chlaz.Měřidlo nádržeMěřidlo elektriny TČMěřidlo elektriny 1 (PV)Vybrat Potvrđit-]Externí měřidlo 10:34am,PoMěřidlo elektriny TČMěřidlo elektriny 1 (PV)Měř.el.2 (Celá budova)Měř.elekt. 3 (Rezerva)*Vybrat Potvrđit-]
	>Měř. top.-chlaz.
	- Když bude tento měřič výroby připojen, měřič vytápění-chlazení nastavte na Ano.- Cílem je měřit výrobu energie jednotky tepelného čerpadla během topení, chlazení a provozu TUV (systém s jedním měřičem výroby) nebo pouze během topení a chlazení (systém s dvěma měřidly výroby).	AnoNe
	>Měřidlo nádrže
	- Když bude tento měřič výroby připojen, měřič zásobníku nastavte na Ano.- Účelem je měřit výrobu energie jednotky tepelného čerpadla během provozu TUV.* Dostupný pouze v případě, že je měřič vytápění-chlazení nastaven na Ano.Měřič zásobníku nastavte na Ano pouze v případě, že je připojen systém se dvěma měřiči výroby.	AnoNe
	>Měřidlo elektriny TČ
	- Když bude tento elektroměr připojen, elektroměr HP nastavte na Ano.- Účelem je měřit spotřebu energie jednotky tepelného čerpadla.
	>Měřidlo elektriny 1 (PV)
	- Když bude tento elektroměr připojen, elektroměr 1 (měřič PV) nastavte na Ano.- Cílem je měřit výrobu energie solárního systému.* Tyto údaje budou zobrazeny pouze v cloudu.
	>Měř.el.2 (Celá budova)
	- Když bude tento elektroměr připojen, elektroměr 2 (budova) nastavte na Ano.- Účelem je měřit spotřebu energie budovy.* Tyto údaje budou zobrazeny pouze v cloudu.
	>Měř.elekt. 3 (Rezerva)
	- Když bude tento elektroměr připojen, elektroměr 3 (rezerva) nastavte na Ano.- Účelem je měřit spotřebu energie* Tyto údaje budou zobrazeny pouze v cloudu.
5.25 >Elektrická anoda
Pro povolení či zákaz provozu elektrické anody.	Ano (pouze pro model WH-ADC0912K9E8AN / WH-ADC16K9E8AN)Ne (pro jiné modely než -AN)	AnoNe

(POZNÁMKA): Pokud se na displeji Monitoru energie zobrazí [Přibl.], údaje zobrazené na dálkovém ovladači se získají prostřednictvím vnitřního výpočtu tepelného čerpadla.

Pokud se na displeji Monitoru energie NEZOBRAZUJE [Přibl.], údaje** zobrazené na dálkovém ovladači se získají prostřednictvím vnějších měřičů.

Údaje uložené na jednotce Aquarea mohou být zkombinovány mezi vnitřním výpočtem a vnějšími měřiči.

**Abyste zjistili přesnou spotřebu nebo výrobu, použijte vždy jako odkaz údaje vnějšího měřiče.

Poznámka: Elektr. znamená „elektřina“

HP znamená „tepelné čerpadlo“

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
6 Instalační nastavení > Nastavení činnosti
Vyvolání čtyř hlavních funkcí nebo režimů.	4 hlavní režimyTopení / *1, *2 Chlazení / *1, *2 Auto / Nádrž
6.1 > Topení
Nastavení různých teplot vody a okolí pro zapnutí topení.	Tepl. vody pro zap. v rež. top. /Venk. tepl. pro vyp. v rež. top. / T pro zapnutí režimu topení /Topení ZAP/VYP
	> Tepl. vody pro zap. v rež. top.
	Kompenzační křivka	Teploty ZAPNUTÍ topení v režimechKompenzační křivka nebo Přímý vstup.
	> Tepl. vody pro zap. v rež. top.> Kompenzační křivka
	Osa X: -5 °C, 15 °COsa Y: 55 °C, 35 °C	Zadání 4 teplotních bodů(2 na vodorovné ose X, 2 na svislé ose Y).
	• Rozsah teplot: Osa X: -20 °C ~ 15 °C, osa Y: Viz níže• Rozsah teplot pro zadání na ose Y:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH při zapnutí záložního ohřivače3. Model WH-UH při vypnutí záložního ohřivače4. Model WH-UX/UQ: 20 °C ~ 60 °CPokud vyberete 2zónový systém, je třeba zadat• Pokud máte jen 1zónový systém, neobrazí se n.
	> Tepl. vody pro zap. v rež. top.> Konstantní křivka
	35 °C	Teplota pro ZAPNUTÍ topení
	• Rozsah Min. až Max. je podmíněn, takto:1. Model WH-UD: 20 °C ~ 60 °C2. Model WH-UH při zapnutí záložního ohřivače: 25 °C ~ 65 °C3. Model WH-UH při vypnutí záložního ohřivače: 35 °C ~ 65 °C4. Model WH-UX/UQ: 20 °C ~ 60 °CPokud vyberete 2zónový systém, je třeba zadat teplotní bod pro zónu 2*5.• Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2“.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
^*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).
*5 Dostupný pouze v případě, že je připojen s volitelnou řídící deskou (CZ-NS5P).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Venk. tepl. pro vyp. v rež. top.
	24 °C	Teplota pro VYPNUTÍ topení	Nastavení činnosti 10:34am,PoTop. vyp.: Venkovní tepl.Rozsah: (5°C-35°C)Postup: ±1°C Vybrat [-]Potvrdlt
	> △ pro zapnutí režimu topení
	5 °C	Nastavte △T pro topení na ZAP.* Toto nastavení nebude k dispozici pro nastavení, když je průtok čerpadla nastaven na max. zatižení.	Nastavení činnosti 10:34am,PoTop. zap.: △TRozsah: (1°C-15°C)Postup: ±1°C Vybrat [-]Potvrdlt
	> Topení ZAP/VYP
	> Topení ZAP/VYP> Venk. teplota pro zap.zálož.spir.
	0 °C	Teplota pro ZAPNUTÍ ohřívače	Nastavení činnosti 10:34am,PoZál.spir.zap.: Venkovní tepl.Rozsah: (-20°C-15°C)Postup: ±1°C Vybrat [-]Potvrdlt
	> Topení ZAP/VYP>Doba zpoždění pro ZAPNUTÍ topení
	0:30 min	Doba zpoždění pro zapnutí topení	Nastavení činnosti 10:34am,PoZál.spir.zap.: ZpožděníRozsah: (0:10~1:00)Postup: ±0:10 Vybrat [-]Potvrdlt
	> Topení ZAP/VYP>Teplota vody pro ZAPNUTÍ topení
	-4 °C	Nastavení teploty vody pro zapnutí z nastavené teploty vody.	Nastavení činnosti 10:34am,PoZál.spir.zap.: △T cílové tepl.Rozsah: (-10°C~2°C)Postup: ±1°C Vybrat [-]Potvrdlt
	> Topení ZAP/VYP>Teplota vody pro VYPNUTÍ topení
	-2 °C	Nastavení teploty vody pro vypnutí z nastavené teploty vody.	Nastavení činnosti 10:34am,PoTopení VYP: △T cílové tepl.Rozsah: (-8°C-0°C)Postup: ±1°C Vybrat [-]Potvrdlt
6.2 > *1, *2 Chlazení
Nastavení různých teplot vody a okolí pro zapnutí chlazení.		Teploty vody pro ZAPNUTÍ chlazení a △T pro ZAPNUTÍ režimu chlazení.	Nastavení činnosti 10:34am,PoChlazeníTepl. vody pro zap. v rež. chlaz.△T pro zapnutí režimu chlazeníVybrat [-]Potvrdlt

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.

*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).

Nabídka	Výchozí nastavení	Možnosti zobrazení
	>Tepl. vody pro zap. v rež. chlaz.
	Kompenzační křivka	Teploty ZAPNUTÍ chlazení v režimech Kompenzační křivka nebo Přímý vstup.	10:34am,PoChlaz. zap.: Tepl. vody Kompenzační křivka Konstantní křivka[B2KZ] rat [-]Potvrdit
	>Tepl. vody pro zap. v rež. chlaz.>Kompenzační křivka
	Osa X: 20°C, 30°C Osa Y: 15°C, 10°C	Zadání 4 teplotních bodů(2 na vodorovné ose X, 2 na svislé ose Y)	Chlaz. zap.: Tepl. vody: Zóna1 20 10°C 5 15 20°C 30°C 30 bybrat [-]Potvrdit
	•Pokud vyberete 2zónový systém, je třeba zadat i 4 teplotní body pro zónu 2*5.•Pokud máte jen 1zónový systém, neobrazí se nastavení „Zóna1“ a „Zóna2”.
	>Tepl. vody pro zap. v rež. chlaz.>Konstantní ka
	10°C	Nastavení teploty pro ZAPNUTÍ chlazení	Nastavení činnosti 10:34am,Po. zap.: Tepl. vody:Zóna2 ah: (5°C~20°C) up: ±1°C 10 °C rat [-]Potvrdit
	•Pokud vyberete 2zónový systém, je třeba zadat těpnotní bod pro zónu 2*5.•Pokud máte jen 1zónový systém, neobrazí se n. ení „Zóna1“ a „Zóna2“.
	>Δ pro zapnutí režimu chlazení
	5°C	Nastavení Δ pro ZAPNUTÍ chlazení * Toto nastavení nebude k dispozici pro nastavení, když je prútok čerpadla nastaven na max. zatížení.	10:34am,Po . zap.: ΔTah: (1°C~15°C) up: ±1°C 5 °C rat [-]Potvrdit
	6.3 >*1, *2 Auto
	Automatické přepnutí z Chlazení na Topení nebo obráceně.	Venkovní teplota pro přepnutí z Chlazení na Topení nebo obráceně.Ven. tep. pro rež. (top. do chla.) / Ven. tep. pro rež. (chla. do top.)	Nastavení činnosti 10:34am,Potep. pro rež. (top. do chla.)Ven. tep. pro rež. (chla. do top.) terp. pro rež. (top. do chla.) rat [-]Potvrdit

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).
*5 Dostupný pouze v případě, že je připojen s volitelnou řídící deskou (CZ-NS5P).

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Ven. tep. pro rež. (chla. do top.)
	10 °C	Venkovní teplota pro přepnutí z Chlazení na Topení.	Nastavení činnosti 10:34am,PoAuto:Venkovní tepl. (Chla. do top)Rozsah: (5°C~14°C)Postup: ±1°C
			Vybrat [-]Potvrdit
6.4 > Nádrž
Nastavení funkcí pro nádrž.	Provoz. Čas podlah. Top. (max) / Provoz. čas ohřevu nádrže (max) / Teplota opět. ohřevu nádrže / Sterilizace		Nastavení činnosti 10:34am,PoNádržProvoz. Čas podlah. Top. (max)Provoz. čas ohřevu nádrže (max)Teplota opět. ohřevu nádržeVybrat [-]Potvrdit
	• Displej zobrazuje 3 funkce najednou.
	> Provoz. Čas podlah. Top. (max)
	8:00	Max. doba zapnutí ohřívače vany kondenzátu (v hodinách a minutách)	Nastavení činnosti 10:34am,PoNádrž:Čas podlah.top. (max)Rozsah: (0:30~10:00)Postup: ±0:30
			Vybrat [-]Potvrdit
	> Provoz. čas ohřevu nádrže (max)
	1:00	Max. doba dohřivání nádrže (v hodinách a minutách)	Nastavení činnosti 10:34am,PoNádrž:Čas ohřevu (max)Rozsah: (0:05~4:00)Postup: ±0:05
			Vybrat [-]Potvrdit
	> Teplota opět. ohřevu nádrže
	-8 °C	Nastavte teplotu pro dohřátí vody v nádrži.	Nastavení činnosti 10:34am,PoNádrž:Teplota opět. ohřevuRozsah: (-12°C~-2°C)Postup: ±1°C
			Vybrat [-]Potvrdit
	> Sterilizace
	Pondělí	Na 1 nebo více dnů v týdnu lze nastavit sterilizaci.Ne / Po / Út / St / Čt / Pá / So	Nastavení činnosti 10:34am,PoSterilizace: DenNe Po Út St Čt Pá So— √ — — — —
	> Sterilizace: Čas
	12:00	Čas ve vybraném dnu (dnech) v týdnu, kdy se nádrž sterilizuje0:00 až 23:59	Nastavení činnosti 10:34am,PoSterilizace: Čas

Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
	> Sterilizace: Teplota varu
	65 °C	Nastavení teplot varu pro sterilizaci nádrže.	Nastavení činnosti 10:34am,PoSterilizace: Teplota varuRozsah: (55°C~65°C)Postup: ±1°C Vybrat [-]Potvrdit
	> Sterilizace: Prov. čas (max)
	0:10	Nastavení délky sterilizace(v hodinách a minutách)	Nastavení činnosti 10:34am,PoSterilizace: Prov. čas (max)Rozsah: (0:05~1:00)Postup: ±0:05 Vybrat [-]Potvrdit

7 Instalační nastavení >Servisní nastavení
7.1 > Max. otáčky oběh. čerpadla
Nastavení max. otáček čerpadla.	Nastavení průtoku, max. provozu a ZAPNUTÍ/VYPNUTÍ čerpadla.Průtok: XX:X l/mMax prov.: 0x40 až 0xFE,Čerpadlo: Zap./Vyp/Odvzduš.		Servisní nastavení 10:34am,PoPrůtok Max prov. Provoz0.0 l/m 0xce ◀ Vybrat
7.2 > Odčerpávání chlad.
Nastavení dočerpání.	DočerpáníZap.
7.3 > Vysouš. Podl
Vysoušení betonu (stěn, podlah atd.) na stavbě.Tuto nabídku nevyužívejte k žádným jiným účelům a nikdy jindy než při stavbě.	Úpravou nastavte teplotu vyschlého betonu.Zap./Upravit		Servisní nastavení 10:34am,PoVysouš. PodlZap.Upravit◀Vybrat [–]Potvrdit
	> Upravit
	Fáze: 1Teplota: 25 °C	Teplota ohřevu pro vysoušení betonu.Vyberte požadované fáze: 1 až 10,rozsah: 1 až 99	Servisní nastavení 10:34am,PoVysouš. Podl: 1/10Rozsah: (25°C~55°C)Postup: ±1°C^Vybrat [–]Potvrdit
	> Zap.
	Potvrzení nastavených teplot vysoušení betonu, rozsah.		Servisní nastavení 10:34am,PoVysouš. Podl: StavFáze : 1/10Požad. teplota vody : 25°CSkutečná tepl. vody :25°C/25°C[∅]Vyp
Nabídka	Výchozí nastavení	Možnosti zobrazení / Nastavení
7.4 > Servisní kontakt
Nastavení až 2 kontaktních čísel a jmen pro uživatele systému.	Jméno a telefonní číslo servisního technika.Kontakt 1 / Kontakt 2	Servisní nastavení 10:34am,PoServisní kontakt:Kontakt 1Kontakt 2Vybrat [←]Potvrdit
	> Kontakt 1 / Kontakt 2
	Kontaktní jméno a telefonní číslo.Jméno / ikona telefonu	Servisní kontakt 10:34am,PoKontakt 1Jméno : Bryan Adams: 08812345678Vybrat [←]Upravit
	Zadejte jméno a čísloJméno kontaktu: písmena a až z.Číslo kontaktu: 1 až 9	Kontakt-1ABC/abc 0-9/jinéABCDEFGHIJKLMNOPQRS TUVWXYZ abcdefghi ZpětjkImnopqrstuvwxyz PotvrVybrat [←]VstupČíslo:1 2 3 (4 5 6 )7 8 9 - Zpět* 0 # _ PotvrVybrat [←]Vstup

8 Instalační nastavení > Nast. Dálk. ovladače
• Pro výběr podle toho, zda použít jedno dálkové ovládání nebo dvě dálková ovládání.• Vyberte Jediné, když je připojeno jedno dálkové ovládání. Vyberte Dvojí, když jsou připojena dvě dálková ovládání. Druhé dálkové ovládání lze použít k regulaci teploty místnosti zóny 2*5.	Jediný	Výběr jednoho nebo dvou dálkových ovládání.	JedinýDvojitý
		Když bude vybrán Dvojí, hlavní dálkové ovládání (RC-1) začne komunikovat s druhým dálkovým ovládáním (RC-2) a zobrazí se „Probíhá synchronizace RC-1 a RC-2“.Jsou připraveny k použití poté, co zmizí tato rozevírací obrazovka.	Probíhá synchronizace dálk. ovladače 1 a dálk. ovladače 2!
		Když dojde k poruše komunikace u obou dálkových ovládání, zobrazí se „Porucha komunikace s RC-2“.	Komunikace s dálkovým ovladačem 2 selhala![→]Zavřít

*⁶ Dostupný pouze v případě, že je připojen s volitelnou řídící deskou (CZ-NS5P).

K zajištění optimální výkonnosti systému je nutné pravidelné čištění.

Porad'te se s autorizovaným prodejcem.

• Před čištěním odpojte přívod napájení.
• Nepoužívejte benzín, ředidlo a čisticí prášek.
• Používejte pouze mýdlo (≈ pH7) nebo neutrální detergent pro domácnost.
• Nepoužívejte vodu teplejší než 40 °C.

Pravidelné kontroly

Vnitřní jednotka

- Nestříkejte vodu přímo na jednotku. Jednotku pouze otírejte měkkým suchým hadříkem.

Zásobník užitkové vody

Kontrola tlaku vody

• Zkontrolujte, zda je tlak vody je v mezích 0,5 bar až 3,0 bar.
• Pokud je tlak vody vyšší, porad'te se s autorizovaným prodejcem.
• Tlak vody lze kontrolovat následující metodou:

Přejděte na Kontrola systému > Systémové informace > Tlak vody

Bezpečnostní přetlakový ventil

Ohřívač teplé užitkové vody WH-ADC má dva bezpečnostní ventily, jeden pro (ZÁSOBNÍK) a druhý pro (OKRUH).

• Bezpečnostní přetlakový ventil ZÁSOBNÍKU po použití horké užitkové vody uvolňuje malé množství vody. Je to kvůli tomu, že studená voda, která vstupuje do ohřívače vody, se rozpíná při ohřevu, což způsobuje nárůst tlaku a otevření bezpečnostního ventilu.
• Bezpečnostní přetlakový ventil OKRUHU musí být zcela uzavřený a za normálních okolností nesmí uvolňovat žádnou vodu.
• Fungování bezpečnostního ventilu je nutno pravidelně kontrolovat. Bezpečnostní ventil je umístěn za kontrolním krytem na přední straně.

Kontroly provedte následovně:

1. Ventil otevřete.
2. Zkontrolujte, zda ventilem protéká voda.
3. Ventil uzavřete.
4. Zkontrolujte systémový tlak, v případě potřeby doplňte.

Vodní fi ltr

• Vodní filtr čistěte nejméně jednou ročně. Jinak hrozí zanesení filtru a porucha systému. Poradťe se s autorizovaným prodejcem.
• Rovněž prosím odstraňte prach na magnetu.

Sada vodního fi Itru

Venkovní jednotka

• Neblokujte vstup a výstup vzduchu. Jinak hrozí snížení výkonu nebo porucha systému. Odstraňte překážku omezující výměnu vzduchu.
• Pokud sněží, ometejte a odstraňujte z venkovní jednotky sníh, aby nedošlo k ucpání vstupu a výstupu vzduchu.

Tipy: Pokud zařízení delší dobu nebudete používat

• Vodu v zásobníku je třeba vypustit.
- Odpojte prívod napájení.

Informace: Kdy systém nelze používat

a poté se porad'te s autorizovaným prodejcem, pokud nastane cokoli z níže uvedeného:

• Abnormálně hlučný provoz.
• Do dálkového ovládače se dostala voda/cizí částice.
• Únik vody z vnitřní jednotky.
• Časté vypínání jističe.
• Napájecí kabel se nadměrně ohřívá.

Údržba

Pokud bude tlak v systému OKRUHU príliš nízký, musí se provést doplnění. Další informace naleznete v instalační príručce.

V případě opakovaného plnění systému OKRUHU, nebo v případě, že se z vnitřního modulu ozývají bublavé zvuky, bude možná zapotřebí systém odvzdušnit. Provádí se to následovně:

1. Vypněte napájení vnitřního modulu.
2. Vnitřní modul odvzdušněte pomocí odvzdušňovacích ventilů a zbytek systému klimatizace přes příslušné odvzdušňovací ventily.
3. Dále doplňujte a odvzdušňujte, dokud nebude odstraněn veškerý vzduchu a tlak nebude správný.

Systém klimatizace může vyžadovat doplnění po odvzdušnění.

Uživatel

• Aby zajistil optimální výkon jednotek, může uživatel prohlížet a odstraňovat veškeré překážky na vstupních a výstupních vzduchových otvorech venkovní jednotky.
• Uživatelé by se neměli pokoušet servisovat nebo vyměňovat díly zařízení.
• Pro plánovanou kontrolu se obrat'te na autorizovaného prodejce.

Prodejce

• Abyste zajistili bezpečnost a optimální výkon jednotek, je třeba, aby autorizovaný prodejce pravidelně prováděl jak sezónní prohlídky jednotek, tak funkční kontroly RCCB/ELCB, externí kabeláže a potrubí.
• U zásobníku užitkové vody je důležité pravidelně provádět servis sady vodního filtru.

Následující příznaky neznamenají závadu.

Příznak Příčina
Zvuk vody protékající systémem.	Průtok chladiva jednotkou.
Prodleva několik minut po restartování.	Jde o prodlevu chránící kompresor.
Voda/pára z venkovní jednotky.	Dochází ke kondenzaci na trubkách nebo odpařování z trubek.
Pára se objevuje, pokud je venkovní jednotka v režimu topení.	Příčinou je odmražování tepelného výměníku.
Venkovní jednotka nefunguje.	Příčinou je ochrana integrovaná v systému pro případ, že se venkovní teplota dostane mimo provozní rozsah.
Systém se vypne.	Příčinou je ochrana integrovaná v systému. Pokud teplota vstupní vody klesne pod 10 °C, vypne se kompresor a zapne se záložní topení pro zásobník.
Systém se spouští jen obtížně.	Pokud se současně ohřívá panel i podlaha, může klesnout teplota teplé vody a tím klesne topný výkon systému.Při nízké teplotě venkovního vzduchu může ohřev systému trvat déle.Výstup nebo vstup venkovní jednotky je zablokován, například sněhem.Při nízké nastavené teplotě výstupní vody může ohřev systému trvat déle.
Systém se nezahřeje okamžitě.	Ohřev systému chvíli trvá, pokud je voda zpočátku studená.
Pokud bylo záložní topení pro zásobník vypnuto, automaticky se ZAPNE.	Příčinou je ochrana integrovaná v tepelném výměníku vnitřní jednotky.
Systém se automaticky zapne i když není nastaven časovač.	Byl nastaven časovač sterilizace.
Hlasitý průtok chladiva po dobu několika minut.	Příčinou je aktivace odmražování při venkovní teplotě nižší než -10 °C.
*, *2 Režim CHLAZENÍ není k dispozici.	Systém je blokován, dostupný je pouze režim TOPENÍ.

Než zavoláte servis, zkontrolujte níže uvedené.

Příznak Kontrola
Provoz v režimu TOPENÍ/ ^* , ^** CHLAZENÍ neprobíhá efektivně.	Nastavte správně teplotu.Zavřete ventil ohřívače/chladiče panelu.Odstraňte ucpání vstupu a výstupu venkovní jednotky.
Hlučný provoz.	Vnitřní nebo venkovní jednotka nebyla instalována vodorovně.Správně zavřete víko.
Systém správně nefunguje.	Zásah/aktivace jističe.
Provozní LED nesvítí nebo se nicnezobrazuje na dálkovém ovladači.	Napájení pracuje správně nebo došlo k výpadku elektriny.

H76 Chyba komunikace ovladače-el.rídici desky Zavřít > Reset

Následuje přehled chybových kódů, které se mohou objevit na displeji, pokud nastal problém s nastavením nebo provozem systému.

Zobrazí-li se na displeji chybový kód jako v příkladu níže, zavolejte na číslo uložené v dálkovém ovladači nebo nejbližšímu oprávněnému instalačnímu technikovi.

Všechny spínače jsou vypnuty, kromě

Číslo chyby

Bliká

Č. chyby Vysvětlení

H12	Nesoulad kapacity
H15	Chyba čidla kompresoru
H20	Chyba oběhového čerpadla
H21	Chyba tlaku vody
H22	Chyba snímače zásobníku 2
H23	Chyba čidla chladivového okruhu
H27	Chyba servisního ventilu
H28	Chyba čidla solárního okruhu
H31	Chyba teplotního bazénového čidla
H36	Chyba čidla vyrovnávací nádrže
H38	Chyba neshody modelu
H42	Ochrana nízkého tlaku
H43	Chyba čidla zóny 1
H44	Chyba čidla zóny 2^*5
H62	Chyba průtoku vody
H63	Chyba čidla nízkého tlaku
H64	Chyba čidla vysokého tlaku
H65	Chyba cirkulace vody při odmražování
H67	Chyba externího termistoru 1
H68	Chyba externího termistoru 2
H70	Abnormální ochrana přetižení záložního topení
H72	Chyba snímače zásobníku 1
H74	Chyba komunikace el. řídicí desky
H75	Ochrana při nízké teplotě vody
H76	Chyba komunikace RC-1 a vnitřníChyba komunikace RC-1 a RC-2
H90	Abnormální komunikace vnitřní/venkovní jednotky
H91	Abnormální ochrana přetížení topení zásobníku
H95	Chyba napětí připojení
H98	Venkovní ochrana před vysokým tlakem
H99	Vnitřní prevence před zamrznutím výměníku tepla

Č. chyby Vysvětlení

F12	Byl aktivován tlakový spínač
F14	Nedostatečné otáčky kompresoru
F15	Zablokování motoru ventilátoru
F16	Celková proudová ochrana
F20	Ochrana před přetížením kompresoru
F22	Ochrana před přetížením tranzistorového modulu
F23	Abnormální operace špičky DC
F24	Chyba chladivového okruhu
F25	*1,*2 Chyba cyklu chlazení/topení
F27	Chyba tlakového spínače
F29	Nízká teplota přehřátí
F30	Chyba teplotního čidla 2 výstupu vody
F32	Chyba vnitřního termostatu RC-1Chyba vnitřního termostatu RC-2
F34	Netěsnost vnitřního tepelného výměníku vody
F35	Chyba komunikace vnějšího měříče
F36	Chyba venkovního teplotního čidla
F37	Chyba teplotního čidla vstup vody
F40	Chyba venkovního teplotního čidla na výtlaku
F41	Chyba kompenzace účiníku
F42	Chyba čidla venkovního tepelného výměníku
F43	Chyba čidla venkovního odmrazování
F45	Chyba teplotního čidla vody na výstupu
F46	Odpojení proudového transformátoru
F48	Chyba teplotního čidla na výstupu výparníku
F49	Chyba teplotního čidla obtoku na výstupu
F50	Chyba čidla vstupu vody 2
F51	Chyba čidla na výstupu ekonomizéru
F52	Chyba čidla vstupu obtoku
F95	*1,*2 Chyba vysokého tlaku chlazení

* Některé chybové kódy se nemusí vztahovat k vašemu modelu. Přesné informace vám poskytne autorizovaný prodejce.

*1 Systém je zamčen, nepodporuje režim CHLAZENÍ. Odemčení mohou provést pouze autorizovaní instalační technici nebo servisní partneri.
*2 Zobrazí se pouze pokud je režim CHLAZENÍ odemčen (To znamená, když je k dispozici režim CHLAZENÍ).
*5 Dostupný pouze v případě, že je připojen s volitelnou řídící deskou (CZ-NS5P).

Informace, když se připojí k sít'ovému adaptéru (volitelný díl příslušenství)

VAROVÁNÍ

Před použitím zkontrolujte bezpečnost v oblasti tepelného systému vzduch-voda. Ověřte si před zahájením provozu, zda v okolí jsou lidé a živá příroda.

Nesprávný provoz způsobený nedodržením pokynů může způsobit újmu a poškození.

Před zahájením provozu si ověřte následující (uvnitř budov)

- Stav nastavení časovače. Nepředvídatelné zapnutí/vypnutí může způsobit závažné poranění osob nebo škodu na živé přírodě.

Před zahájením provozu a během něj si ověřte následující (vně budov)

- Pokud je známo, že se někdo v objektu nachází, oznamte osobě z vnějšku před vlastní činností, že bude probíhat nastavení provozu.

Cílem je zabránit náhlému šoku pro osobu a jakémukoliv závažném zdravotnímu problému způsobenému změnou provozu.

- Nepoužívejte toto zařízení v případě, že je v objektu dítě, tělesně postižená osoba nebo starší osoba, která není schopna sama zařízení v objektu obsluhovat.

- Často kontrolujte nastavení a provozní stav.

- Když se objeví chybový kód, zastavte provoz a konzultujte autorizovaného prodejce nebo specialistu.

Před použitím si ověřte

- Systém nemusí být použitelný za špatných podmínek pro komunikaci. Po provozu zkontrolujte „Provozní stav“ na displeji použití. Při dálkové obsluze může nastat následující situace.

• Nemůže pracovat, provozní čas se nezobrazí.
• Provoz voda–vzduch se nezobrazí, pokud je obsluha nastavena vně objektu.
• Doporučuje se uzamknout obrazovku na chytrém telefonu, aby nedošlo k chybné obsluze.
• Nepoužívejte jiný dálkový ovladač, komunikační a obslužné zařízení, které nestanovil autorizovaný prodejce nebo specialista.
• Používejte podle smluvních „Podmínky služby“ a „Nakládání s osobními údaji“ Panasonic Smart Application.
• Při dlouhodobém nepoužívání Panasonic Smart Application odpojte síťový adaptér od zařízení.

Informace ohledně sběru a likvidace zařízení na konci životnosti

Jen pro státy Evropské unie a země s fungujícím systémem recyklace a zpracování odpadu.

Tyto symboly na výrobcích, jejich obalech a v doprovodné dokumentaci upozorňují na to, že se použitá elektrická a elektronická zařízení, včetně baterií, nesmějí likvidovat jako běžný komunální odpad.

Aby byla zajištěna správná likvidace a recyklace použitých výrobků a baterií, odevzdávejte je v souladu s národní legislativou na příslušných sběrných místech.

Správnou likvidací přispějete k úspoře cenných přirodních zdrojů a předejdete možným negativním dopadům na lidské zdraví a životní prostředí.

O další podrobnosti o sběru a recyklaci odpadu požádejte místní úřady.

Při nesprávné likvidaci tohoto druhu odpadu se vystavujete postihu podle národní legislativy.

Pro jiné než soukromé uživatele v EU a v některých jiných evropských zemích

Pokud chcete likvidovat elektrické nebo elektronické zařízení, obraťte se na prodejce nebo dodavatele.

[Informace ohledně likvidace v nečlenských zemích EU]

Tyto symboly platí pouze v EU. Pokud chcete likvidovat elektrické nebo elektronické zařízení, obrat'te se na místní úřad nebo prodejce.

Symboly: Vysvětlení symbolů, které se mohou objevit v této příručce.

A2LVAROVÁNÍ	Tento symbol znamená, že zařízení používá středně hořlavé chladivo. Pokud dojde k úniku chladicího média, může v přítomnosti zdroje vznícení dojít k jeho vznícení.
	Tento symbol ukazuje, že s tímto zařízením by měli pracovníci servisu zacházet podle instalačních pokynů.		Tento symbol znamená, že je třeba si pečlivě přečíst návod k obsluze.

Vyrobil:

Panasonic Corporation

1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japonsko

Email: [e-mail]

[E-mail je určen pouze pro kontakty v rámci Evropské unie (EU) a Evropského hospodářského prostoru (EHP). Aby nedošlo k nedorozumění nebo zpoždění odpovědi, obraťte se prosím přímo na místní úřady nebo prodejce.]

Dovozce:

Panasonic Marketing Europe GmbH

Oprávněný zástupce v EU: Panasonic Testing Centre, Winsbergring 15, 22525 Hamburk, Německo

Country Hotline Phone Number	Country Hotline Phone Numb
Austria 0800 - 700666 Hungary [phone]
Baltic [phone] Netherlands [phone]
Bulgaria [phone] Norway [phone]
Croatia [phone] Poland [phone]
Czech Republic [phone] Spain
Denmark	[phone]
Finland	[phone]
France [phone]	UK/Ireland
Germany	0800 - 2002223

[phone]
Sweden	[phone]
Switzerland	0800 - 001074
[phone]

Website: http://www.panasonic.com
