NÁVOD K OBSLUZE Pocket Home PH-OP Elektrobock

Vysílač s magnetickým kontaktem

* prvek systému PocketHome ®
* snímá stav magnetického kontaktu a předává informaci centrální jednotce a dalším prvkům
* vhodné v kombinaci s teplovodními regulačními prvky a signalizačními prvky systému PocketHome®

PH-OP je bezdrátový prvek systému PocketHome® k detekci otevřeného okna/ dvěří. Při změně stavu kontaktu může dojit k uzavření ventilu, akustické signalizaci, tichému alarmu, nebo odeslání SMS hlášení.

Prvek PH-OP může ovládat až 3 přijímače.

výškově nastavitelný magnetický kontakt

Polohu magnetu upravte podle potřeby.

Montáž a umístěníPopis

Postup montáže:

1. Otevřete vysílač dle obr. B.

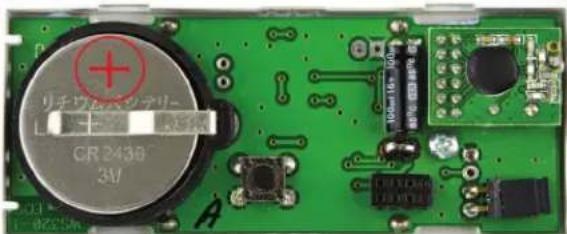

2. Odstraňte ochranný papírek z baterie a ověřte polaritu baterie podle obr. C.
3. Proved'te spárování kontaktu dle postupu na straně 6.
4. Zavrete vysilač dle obr.D.
5. Nalepte vysilač pomoci montážní oboustranné pásky na pohyblivou část dveří, okna,... (obr. E). Dodržujte vzájemnou polohu vysilače a magnetického kontaktu podle obr. E.

6. Nastavte polohu magnetického kontaktu dle obr. F tak, aby byl ve stejné výšce jako tělo vysílače.

7. Magnetický kontakt nalepte (příšroubujte) na pevnou část dveří nebo okna, dbejte následujících pokynů:

- magnetický kontakt musí být umistěn co nejbliže vysilače (max. 1 cm);

- střed magnetického kontaktu musí být zároveň se šipkou vyznačenou na vysilači (obr. E).

B

D

©

funkční tlačitko
krátký stisk (0,5 - 2 sec) = režim učení
dlouhý stisk (>10 sec) = vymazání párování

Vzájemná poloha vysílače a magnetického kontaktu

oboustranná lepici páska

Umistěte držák magnetu na požadované místo pomocí oboustranné lepící pásky nebo vrutů a nastavte požadovanou výšku magnetu.

Pro výměnu baterie postupujte následovné:

1) Otevřete vysílač dle obr. A.
2) Provedte výměnu baterie, vždy používejte alkal. baterii 3 V, typ CR2430. Dbejte na dodržení polarity obr. G!
3) Zavřete vysilač dle obr. C.

Použitou baterii likvidujte v souladu s předpisy pro nakládání s nebezpečným odpadem!

Vysilač neumístujte v blízkosti silových vodičů a velkých kovových předmětů! Nesmi být montován na kovové podklady!

Určen pro vnitřní použití! V připadě nevhodného umistění se podstatně sníži dosah celé soupravy!

Párování okenního kontaktu

1 Doporučenou možností je spárování okenního kontaktu s centrální jednotkou systému PocketHome® pro rozšířené možnosti využití. V tomto případě postupujte dle pokynů níže.

Pro běžné použiti doporučujeme použit tuto variantu komunikace.

Pro spárování prvku s centrální jednotkou postupujte následovně:

1) Přihlaste se do aplikace EOB-POCKETHOME.
2) Přejděte do nastavení (MENU -> Nastavení).
3) Spustte servisní režim, aby bylo možné přidávat prvky do systému.
4) Z nabídky vyberte „Správa zařizeni„
5) Klikněte na MENU -> Přidat zařízení.
6) Z nabídky vyberte typ „OP“ a pojmenujte si toto zařizení. Připadně jej můžete umístit do mistnosti. Následně klikněte na OK.
7) Vyčkejte na rozblikání LED CODING na centrální jednotce.

8) V pravé části obrazovky u vytvořeného prvku vyberte možnost „Párovat..

9) Nyní jste vyzváni k aktivaci režimu učení na zařízení.

10) Uved'te vysilač (PH-OP) do režimu učení krátkým stisknutím funkčního tlačitka - rozsvití se signalizační LED.
11) V aplikaci potvrd'te výzvu stisknutim tlačitka OK.
12) V připadě úspěšného spárování se na dispeji objeví nápis OK a tlačitko TEST. V připadě neúspěchu je možné postup párování zopakovat.
13) Nyní je prvek úspěšně přidán do systému a je možné jej začit použivat.

Druhou možnosti je spárování okenního kontaktu s bezdrátovou hlavici PH-HD23 pro prímou komunikaci.

Pro párování s bezdrátovou hlavicí PH-HD23 postupujte dle pokynů uvedených v návodu hlavice.

Pro vymazání párování stiskněte na vysilači (PH-OP) funkční tlačitko na více než 10 sec. Úspěšné vymazání kódu je indikováno červenou LED.

Po vymazáni párování tlačitkem nezapomeňte prvek odebrat z centrální jednotky nebo bezdrátové hlavice.

Provázání událostí okenního kontaktu

Po úspěšném přidání prvku PH-OP do systému PocketHome ^® je možné využit jeho funkce pro řízení teplovodních prvků nebo aktivaci alarmů na základě otevřeného okna/ dveří. Toto nastavení najdete v aplikaci EOB-PocketHome pod položkou MENU -> Nastavení -> Signalizační prvky, nebo přímo na obrazovce okenního kontaktu (viz str. 10). Niže je uvedena ukázka pro vytvoření provázání okenního kontaktu a hlavice PH-HD23.

V Nastavení zvolte položku „Signalizační prvky“.

Na této obrazovce je možné vytvořit provázání mezi zdrojem události (vysilačem) a reagujícím prvkem (přijímačem).

Pro vytvoření události klikněte na tlačitko Přidat u okenního kontaktu (OP).

V levé nabídce vyberte zdroj události (v našem připadě okenní kontakt OP 1.

V pravé nabídce zvolte zařízení, které má na událost reagovat (zde bezdrátová hlavice HD 1).

Pokud nyní dojde ke změně stavu na kontaktu OP 1, dojde k předání informace bezdrátové hlavici, která se uzavře, čimž zabráni nežádoucímu topení v době otevřeného okna. To vede k úspoře energie za vytápění.

Takto je možné vytvořit vice akcí pro jednu událost.

Další nastavení okenního kontaktu

Prvek PH-OP umožňuje také aktivaci bezpečnostních prvků systému při změně stavu okenního kontaktu, nebo odesilat SMS hlášení při aktivaci alarmu (otevřeném okně) na zadané telefonní číslo. Funkce SMS a volání je dostupná prouze pro centrální jednotku s GSM modulem (typ PH-CJ39 WiFi GST). Pro správné fungování je nutné aktivovat funkci GSM a vyplnit telefonní číslo v MENU -> Nastavení -> GSM modul.

Odeslat SMS pri poplachu

- pri otevření okna/ dveří odešle SMS zprávu o této události na zadané tel. číslo.

Zavolat při poplachu - při otevření okna/ dveří zavolá na zadané tel. čislo.

Rozepnout WE (relé) po ukončeni chyby - pokud je v systému prvek WE (relé), dojde k jeho vypnutí po ukončeni poplachu

Odeslat SMS při zrušení alarmu - při uzavření okna/dveří odešle SMS zprávu o této události na zadané tel. číslo.

Vypnout WA (sirénu) po ukončení poplachu - pokud je v systému prvek WA (sirena), dojde k jeho vypnutí pri ukončení poplachu.

Deaktivovat zabezpečení

- umožnuje vypnout alarmy vyvolané daným okenním kontaktem (např. aby bylo možné otevřit okno). Tato volba je platná pouze do restartu centrální jednotky.

Prvky využívající okenního kontaktu

Prvek a jeho vlastnosti Foto
PH-HD03 bezdrátová digitální hlavice bez LCD* ovládá polohu ventilu podle požadované teploty* disponuje funkcí „otevřené okno“ a protizámrazovou ochranou
PH-HD23 bezdrátová digitální termostatická hlavice s PODSVÍCENÝM displejem* ovládá polohu ventilu podle požadované teploty* autonomní nebo bezdrátový režim* konektor pro externí napájení a externí teplotní senzor* disponuje funkcí „BOOST“, „otevřené okno“ a protizámrazovou ochranou
PH-WA bezdrátový alarm do zásuvky* akustickou signalizaci informuje o aktivaci alarmu v systému
PH-WE akční spinaci prvek* spiná výstupní relé na základě alarmu v systému

Hierarchie v systému PocketHome®
    S["* Dostupné pouze u PH-CJ39 WiFi GST\nAktualní verzi návodu naleznete na: www.elbock.cz\nCENTRALNI jednotka\nSMS zpráva, prozvonění\npříjlimač, koncový prvek\nvíce na:\nwww.pockethome.cz"]

Nastavené provázání prvků Vaše poznámky

Okenní kontakt hlavice
OP1, kuchyně HD1, kuchyně

Technické parametry
Napájení bateriové (1x CR2430), součástí balení
Frekvence 433,92 MHz
Vysílací výkon <10 mW
Dosah 150 m (volná plocha), 20 m (zástavba)
Citlivost < -102 dBm
Stupeň krytí IP20
Provozní podmínky T= 0 °C až +40 °C, RH <90 %, nekondenzující
Rozměry (VxŠxH) 81x35x15 mm

Na výrobek se vztahuje záruka 2 roky od data nákupu. V případě záručního a pozáručního servisu zašlete výrobek na adresu výrobce společně s kopií dokladu o koupi.

ZÁRUČNÍ LIST(na výrobek je poskytována záruka 2 roky)
Číslo výrobku: Datum prodeječ
Kontroloval: Razitko prodejny

EU PROHLÁŠENÍ O SHODĚ

Tímto ELEKTROBOCK CZ s.r.o. prohlašuje, že typ rádiového zařízení PH-OP je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na této internetové adrese:

www.elbock.cz

ELEKTROBOCK CZ

MADE IN CZECH REPUBLIC

www.elbock.cz

ELEKTROBOCK CZ s.r.o.

Blanenská 1763

Kuřim 664 34

Tel./fax: [phone]

Technická podpora (do 14h)

Mobil: [phone]

[phone]
